Муфта американка для полипропиленовых труб – виды, размеры, монтаж

Наиболее распространенным соединением сантехнических труб является сгон. Способ трудно отнести к идеальному, процесс монтажа довольно сложный. На много проще произвести монтаж американкой. Американка в сантехнике, что это?

Американка – это разновидность фитинга или крана, для соединения труб в магистраль, оснащенных внешней резьбой или резьбой нарезанной внутри.

Общие сведения

Изделие собрано из нескольких деталей

1. Быстроразъемная гайка с резьбой
2. Фитинг 2 шт. с резьбой
3. Прокладка (в конусном изделии данный элемент может отсутствовать)

Американка аналогична муфте с накидной гайкой и буртиком. Соединение происходит благодаря вращению одной лишь гайки. Демонтаж происходит по той же схеме.

Материал изготовления

• Сталь
• Латунь
• Чугун
• Нержавеющая стать
• Полипропилен

Максимально допустимая рабочая температура для соединения американка +120 градусов. Показатели давления указаны на самом изделии. Внешняя поверхность фитинга покрыто декоративным никелем. Оно купирует появление ржавчины и защищает от внешних повреждений. Важно! При монтаже использовать качественные инструменты. Грубый ключ может оставить царапины и нарушить покрытие.

Достоинства

1. Соединить трубы можно просто и быстро
2. Американка дает возможность демонтировать трубную магистраль и использовать изделие повторно.
3. Монтаж не требует движения труб, достаточно затянуть гайку
4. Образует качественное герметичное соединение
5. При засоре, легко снимается и освобождает трубопровод для очистки.

Американка в сантехнике имеет широкую область применения. Ее используют для установки отопительных систем, трубных магистралей и создания проточных демонтируемых систем. Соединение американка применяют для магистралей, доставляющих жидкие вещества с неагрессивной средой. Изделие монтируют на трубы из стали, меди и пластика.

Большим спросом пользуются фитинги, изготовленные из металла и пластика, ин называют комбинированными. Это соединение кроме муфты с резьбой имеет краны и воздухоотводчики, устанавливающиеся аналогично с помощью быстроразъемной гайки. Кран американка – это стандартный шаровой кран. Одна его сторона соединяется с трубой по резьбе, а другая притягивается гайкой. Все краны демонтируются.

Американка имеет два вида креплений

1. Конусное. Места стыков изделия имеют форму конуса, что позволяет достичь идеальной герметичности, даже без прокладки. Данное соединение хорошо выдерживает перепады температуры.

Рекомендация. Конусную часть изделия перед монтажом лучше обмотать фум-лентой, это даст гарантию хорошей герметичности.

1. Цилиндрическое. Стандартный вид американки. Применяют для большей части труб. Герметизация достигается с помощью резиновой, полиуретановой или паронитовой прокладки и гайки.

Иногда применяются плоские шайбы для сантехнических приборов. Эти соединения не дают гарантированной герметичности, может образоваться протечка. Не стоит подобные места монтировать в стену.

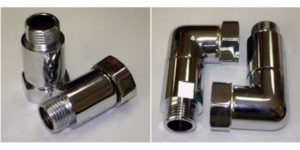

Соединение по резьбе имеет два типа

• Прямое. Для прямых магистралей
• Угловое. Соединяет трубы расположенные под углом в 90 градусов..

Правила монтажа фитинга (американки)

Для выполнения работы нужны ключи: разводной, рожковый и универсальный. Пользование газовыми ключами приведет к деформации изделия.

Американка с резьбой нарезанной внутри соединяет два отрезка трубопровода в один. В случае отсутствия резьбовой насечки на трубе, ее нарезают, 7 витков минимум. Резьба обматывается фум – лентой или паклей и накручивается фитинг, с другой стороны, также наматывается уплотнитель, и детали соединяются методом затягивания накидной гайки американки.

Внимание! Если применяется пакля или лен, стоит нанести герметик. Установка фитинга с резьбой нарезанной с внешней стороны производится аналогичным образом, с одной разницей, уплотнителем обматывается непосредственно фитинг.

Модификация (Таблицы)

Американка	характеристика
ВР/ВР	Оба патрубка с внутренней резьбой
ВР/НР	Один патрубок с внутренней, второй с наружной резьбой
ВР/С	Один патрубок с внутренней резьбой, второй под сварку
НР/НР	Оба патрубка с наружной резьбой
НР/С	Один патрубок с наружной резьбой, второй под сварку
С/С	Оба патрубка под сварку
Угловая ВР/ВР	Угол 90 градусов, патрубки с внутренней резьбой
Угловая ВР/НР	Угол 90 градусов, внутренняя и наружная резьба
Угловая ВР/С	Угол 90 градусов, внутренняя резьба и сварка
Угловая НР/С	Угол 90 градусов, наружная резьба и сварка

ВР/ВР AISI 304 B AISI 316

Условный размер,мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	38	0,065
3/8	10	17,2	35	38	0,08
1/2	15	21,3	42	42	0,13
3/4	20	26,9	47	50	0,26
1	25	33,7	53	52	0,37
11/4	32	42,4	71	59	0,4
11/2	40	48,3	78	65	0,45
2	50	60,3	92	69	0,7
21/2	65	76,1	112	80	1,1
3	80	88,9	127	88	1,9
4	100	114,3	157	108	2,8

ВР/НР AISI 304 и AISI 316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	50	0,065
3/8	10	17,2	35	50	0,1
1/2	15	21,3	42	58	0,13
3/4	20	26,9	47	67	0,26
1	25	33,7	53	68	0,37
11/4	32	42,4	71	83	0,4
11/2	40	48,3	78	86	0,45
2	50	60,3	92	94	0,8
21/2	65	76,1	112	114	1,5
3	80	88,9	127	127	1,9
4	100	114,3	157	155	3,1

ВР/Сварка AISI 304 и AISI 316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	36,5	0,058
3/8	10	17,2	35	38	0,07
1/2	15	21,3	42	38,5	0,1
3/4	20	26,9	47	46	0,2
1	25	33,7	53	49,5	0,3
11/4	32	42,4	71	53,5	0,32
11/2	40	48,3	78	58,5	0,39
2	50	60,3	92	63,5	0,63
21/2	65	76,1	112	76	1,1
3	80	88,9	127	83	1,8
4	100	114,3	157	92	2,6

НР/НР AISI 304 и AISI 316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	61	0,065
3/8	10	17,2	35	63	0,1
1/2	15	21,3	42	73	0,13
3/4	20	26,9	47	82	0,3
1	25	33,7	53	90	0,4
11/4	32	42,4	71	104	0,5
11/2	40	48,3	78	110	0,55
2	50	60,3	92	118	0,9
21/2	65	76,1	112	145	1,8
3	80	88,9	127	164	2,3
4	100	114,3	157	205	3,3

НР/Сварка AISI 304 и AISI 316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	48	0,1
3/8	10	17,2	35	50,5	0,12
1/2	15	21,3	42	54	0,13
3/4	20	26,9	47	62	0,28
1	25	33,7	53	68,5	0,36
11/4	32	42,4	71	76	0,42
11/2	40	48,3	78	81	0,51
2	50	60,3	92	88	0,92
21/2	65	76,1	112	112,5	1,4
3	80	88,9	127	126	2,1
4	100	114,3	157	157,5	3,2

Сварка/Сварка AISI 304 и AISI 316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	35	0,05
3/8	10	17,2	30	38	0,08
1/2	15	21,3	35	35	0,11
3/4	20	26,9	42	42	0,28
1	25	33,7	48	47	0,32
11/4	32	42,4	58	48	0,42
11/2	40	48,3	68	52	0,47
2	50	60,3	112	58	0,79
21/2	65	76,1	127	80	1,5
3	80	88,9	157	88	1,9
4	100	114,3	157	110	2,9

ВР/ВР AISI304/316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	L2,мм	L1,мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	21	47	0,1
3/8	10	17,2	35	25	49	0,1
1/2	15	21,3	42	28	56	0,17
3/4	20	26,9	47	33	63	0,28
1	25	33,7	53	38	68	0,41
11/4	32	42,4	72	45	80	0,52
11/2	40	48,3	78	50	88	0,61
2	50	60,3	92	58	94	1,1

ВР/НР AISI 304/316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	L2,мм	L1,мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	21	59	0,12
3/8	10	17,2	35	25	61	0,15
1/2	15	21,3	42	28	71	0,19
3/4	20	26,9	47	33	79	0,32
1	25	33,7	53	38	89	0,46
11/4	32	42,4	72	45	104	0,56
11/2	40	48,3	78	50	11	0,7
2	50	60,3	92	58	120	1,6

Если требуется американка не стандартных размеров или определенного сплава, ее можно отлить на заказ.

ТОП 9 магазинов, где я выгодно закупаюсь

• Петрович — строй-торг дом
• InstrumTorg
• Леруа Мерлен
• Stroylandia- Строительные и отделочные материалы
• OBI — стройматериалы и все для дома
• Строительный двор
• Максидом
• Все Инструменты
• Гараж Тулс

ТОП 7 по товарам и мебели для дома:

• Домовой
• Мебель для дома
• HomeX — все для отделки
• Дизайнерская мебель
• Мебель и кухни на заказ
• 220 Вольт- Инструменты для дома
• МВидео- техника для дома

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Одним из самых узких мест при монтаже системы отопления всегда было подключение батареи при помощи резьбовых соединений. Привычные муфты с контргайками были хороши для массивных чугунных радиаторов. Но эра многотонных чугунных панелей уже уходит в прошлое, уступая место компактным и более эффективным системам, использующим в качестве системы подключения соединения типа американка.

Что такое «американка»

Среди способов соединения труб и отопительных приборов используется два основных способа – при помощи сгонов и муфт, при помощи гайки и фитингов или по-другому американки.

На техническом языке это соединение именуется как соединение при помощи накидной гайки. В отличие от традиционных муфт и сгонов американка представляет собой отдельный узел с резьбой для установки в радиатор и в трубопровод, соединяемый накидной гайкой. Обе половинки имеют соединительный узел в виде конуса и воронки. При затяжке части соединения плотно прилегают друг к другу и затягиваются гайкой.

В отличие от сгонов и муфт, при подключении американкой делается меньше операций, во-первых, а во-вторых, соединение получается более плотным и надежным.

Как выбрать краны-американки для радиаторов центрального отопления

При выборе арматуры для подключения радиаторов отопления внимание обращается обычно на два момента – качество изделия и его техническое состояние.

Краны для установки в батарею выбираются в зависимости от типа радиатора  и при этом учитываются рекомендации фирмы производителя. Правильный выбор зависит от учета размеров посадочного отверстия в батареи, типа резьбы и диаметра используемых труб в системе.

Для подключения к системе используются прямые и угловые фитинги с американками. Это дает возможность оптимально подобрать вариант монтажа. В схеме подключения можно устанавливать в посадочное гнездо, как фитинги американки, так и сам регулировочный кран.

При установке в батарею фитинга американки используется герметизирующая лента или пакля с герметиком или краской.

Опытные строители рекомендуют подбирать американки с конусным соединением, оно более прочное и надежное, поскольку в нем отсутствует уплотнитель. Кроме этого при выборе рекомендуется внимательно осмотреть корпус деталей – чем толще тело, тем надежнее соединение. И обязательно обратить внимание на то, сколько оборотов резьбы нарезано на гайку и на тело фитинга. Если имеется всего 2-3 оборота, то такую американку покупать не стоит.

Как правильно установить американку на радиатор отопления

Установка запорной арматуры делается в батарею согласно схеме монтажа. Для монтажа радиатора в частном доме обычно используется диагональная схема, а для многоквартирного односторонняя. После того как из посадочных мест выкручиваются транспортировочные пробки и осматривается резьба переходят к установке крана под американку.

Алгоритм имеет следующий вид:

• Определяется тип резьбы в посадочном месте радиатора;
• Проводится намотка уплотнительной ленты на резьбу фитинга;
• Фитинг вместе с гайкой ввинчивается в резьбу и фиксируется ключом;
• Примеряется кран в трубопроводе, устанавливается фитинг в трубу и фиксируется;
• После этого согласно схеме установки кран фиксируется накидной гайкой на радиаторе;
• Следующим этапом выступает фиксация крана накидной гайкой со стороны трубопровода.
• В финале при помощи гаечного ключа зажимаются обе гайки, окончательно герметизируется соединение.

Инструменты и материалы

Для получения прочного и надежного соединения кроме качественных фитингов и гаек необходимы и надежные инструменты. Это касается, прежде всего ключей для установки фитингов в корпус радиатора.

В конструкции фитинга предусмотрено использование ключа для внутреннего объема фитинга. Чтобы не повредить резьбу во время установки, внутренняя поверхность выполнена в виде шестигранника или имеет два выступа для захвата специальным ключом.

Эта особенность крайне важна при монтажных работах. Опытные специалисты рекомендуют не совершать ошибок, а сразу приобрести ключи для американок. Посоветовать можно ключ для американок Добродушный сантехник, это оптимальное отношение цена/качество для подобного рода инструмента. Ключ представляет собой ступенчатый конус с пазами. Каждый из диаметров соответствует размеру внутреннего диаметра фитинга. Для работы используется ручка-трещотка, позволяющая менять направление затяжки. Для шестигранных форм используются обычные шестигранники.

Наружная резьба фитингов на многих моделях имеет зазубрины. Такая форма не является чем-то необычным просто на такую резьбу удобнее наматывать уплотнительную ленту или пеньковую паклю. При закручивании в батарею именно зазубрины не дают сползать уплотнителю по резьбе. Такое соединение получается довольно надежным. Что касается уплотнителя, то для современных моделей радиаторов рекомендуется использовать уплотнительную ленту, а для традиционных радиаторов из чугунного литья использовать классический метод – паковку паклей.

Какой кран-американка лучше?

Традиционно, при выборе крана-американки предпочтение отдается иностранным моделям. Бытует мнение, что качество именно этих является эталонным. При этом, упускается тот момент, что многое зависит от  условий эксплуатации крана и комплектующих.

В многоквартирных домах, особенно в высотках, где сохраняется высокое давление в системе отопления применение американок с тонкими стенками чревато постоянными протечками. Особенно это сказывается при неквалифицированном монтаже приборов отопления. Из-за постоянного высокого давления теплоносителя в системе или гидроударов тонкостенные соединения склонны к деформации.

В частных домах, где давление в системе намного меньше опасность протечек меньше, поэтому для многоэтажных домов рекомендуется установка качественных фитингов известных торговых марок.

Что нужно знать о производителях кранов-американок

В век информационных технологий потребителю открылась уникальная возможность самому удостовериться в реальности информации о фирме производителе. Достаточно заглянуть в интернет, чтобы найти сайт фирмы производителя и убедиться в том, что купленная деталь не является подделкой. А вот производителей фурнитуры интернет представительство это не только дополнительная реклама, но и возможность подтвердить свое имя и качество товара.

При покупке фурнитуры рекомендуется обратить внимание на таких производителей кранов-американок:

• Arco – valvulasarco.com;
• Bianchi – bianchifratelli.it;
• Bugatti – it;
• Fiv – fiv.it;
• General Fitings – generalfittings.it.

Кроме итальянских производителей стоит обратить внимание и на одного отечественного производителя фурнитуры высокого качества – Valtec – valtec.ru

Как не ошибиться с выбором

Чтобы точно быть уверенным в том, что именно этот элемент сантехнической арматуры и является краном американкой стоит внимательно осмотреть фотографии кранов и фитингов из набора аксессуаров.

А вот наглядное пособие, как правильно самостоятельно установить кран-американку на радиаторе, или в качестве запорного крана байпаса можно ознакомиться на представленном видео.

» Монтаж отопления

Как понять то, что за отопление необходимо в наш дом? Отопление твердо внедрилось в уклад сограждан как уникальная причина тепла зимой. Невозможно представить возможное проживание в особняке без отопительной системы. Тепло несет в себе разнообразные критерии. Можно описать много качеств. Кратко: автономным, газовым, инфракрасным, на твердых брикетах, геотермальным, альтернативным, экономичным и расточительным, водяным, электрическим.

Отопление американка способ монтажа

Все люди предпочитают жить в комфортной обстановке со всеми удобствами. Каждому хочется, чтобы в жилище было уютно и тепло. Жителям городских квартир в этом отношении легче. А вот хозяевам частных домостроений приходится самим о себе заботиться. Чтобы в помещениях была комфортная температура и в холодное время, нужно отапливать помещение.

Для этого есть несколько вариантов зависящих от источника тепла и метода установки. Среди владельцев загородных домов наиболее популярна однотрубная система отопления, монтаж которой обходится дешевле, чем двухтрубной. Однако чтобы при минимальных энергетических затратах получить максимальную теплоотдачу нужно все правильно рассчитать.

В однотрубной системе отопления нет распределения на подающую и обратную трубу. Поэтому всю магистраль делят условно пополам и трубу, отходящую от котла, называют подачей, а вторую половину – обраткой.

Что собой представляет однотрубная система отопления или, проще говоря «ленинградка»? Для ответа на этот вопрос нужно знать из чего она состоит.

Теплоноситель, попадая в радиаторы, отдает тепло помещению, остывая при этом

Основные элементы такой системы:

1. Котел, в котором нагревается теплоноситель. Работать он может на твердом топливе, электричестве или газе.
2. Отопительные элементы – радиаторы. Нагретый теплоноситель, поступая в них, отдает тепло помещениям.
3. Расширительный бак для компенсации расширения теплоносителя.
4. Элементы разводки труб: трубы, запорная арматура и краны.

Принцип работы однотрубной системы отопления не зависит от типа нагревательного прибора и используемого топлива

Как работает однотрубная система отопления частного дома? Теплоноситель (чаще всего вода) нагревается в котле и поднимается вверх, вытесняясь холодной водой. Затем поступает в первый нагревательный элемент, после чего в каждый следующий и возвращается в котел для последующего нагрева. Так создается движение теплоносителя по системе. При этом в каждом радиаторе идет потеря тепла и последний в цепочке будет самым холодным. Эта особенность является, пожалуй, единственным недостатком системы.

Как выходят из подобной ситуации? Первый способ – увеличением размера каждого последующего радиатора или их количества в комнате. Второй – установкой регулирующих вентилей. Третий – использование циркуляционного насоса. Для более эффективной работы системы, трубы прокладывают так, чтобы первыми шли радиаторы, расположенные в комнатах с наибольшими теплопотерями. Это могут быть помещения с окнами, выходящими на северную сторону или угловые.

При помощи вентиля можно регулировать количество поступающего тепла в радиатор

Подключение циркуляционного насоса осуществляется там, где теплоноситель имеет наименьшую температуру. То есть в конце обратки.

А вот в чем преимущества однотрубной системы отопления:

• меньшие материальные затраты по сравнению с 2-хтрубной;
• более эстетический вид, труба проходит над или под полом и ее легче спрятать;
• выбор направления потока теплоносителя;
• возможность прокладывать трубы под дверными проемами;

Не желательно использовать вертикальную разводку однотрубных систем, если к стояку подключается более 10 радиаторов.

После монтажа труб в стену их можно удачно скрыть. Это придаст помещению более эстетичный вид

Чтобы знать необходимое количество тепла для обеспечения комфортных условий в помещениях нужно сделать теплотехнический расчет. Для этого существуют специальные программы. Сделав правильный расчет однотрубной системы отопления, вы будете знать, какие радиаторы выбрать и сколько, необходимую мощность отопительного котла.

Правильный расчет позволит выбрать то количество оборудования, какое нужно. И вам не придется переплачивать, беря товар про запас. Помимо расчета необходимо сделать схему разводки отопительной системы. Это очень поможет при монтаже. Наиболее правильно, когда однотрубная схема отоплениячастного дома вычерчивается на плане здания выполненного в удобном масштабе. Так вы сможете рассчитать необходимую длину трубопровода.

• вертикальная;
• горизонтальная.

Методу подключения:

• попутные;
• тупиковые.

Способу циркуляции:

• самотечная;
• принудительная.

В зданиях высотой более 30 метров не рентабельно устанавливать системы с естественной циркуляцией.

Вертикальная система разводки отопления

При вертикальной разводке вода нагреваясь, поднимается по стояку, откуда по распределительным трубам проходит к радиаторам.

Перемещение теплоносителя происходит естественным способом. Эффективность работы системы достигается использованием труб большого диаметра и расположением магистрали под уклоном. Такие трубы сложнее спрятать. Однако этот недостаток покрывается независимостью от электроснабжения.

Примеры вертикальной однотрубной системы с верхней разводкой

Горизонтальная система разводки

В отличие от вертикальной, однотрубная горизонтальная система отопления не имеет подающего стояка. Магистраль может быть вмонтирована в саму конструкцию пола или проходить над ним. В первом варианте во избежание теплопотерь необходимо провести утепление труб. Подающая магистраль также проводится под уклоном.

Отопление американка способ монтажа

Что же такое американка? Давайте разбираться. Американка — сравнительно новый для нас вид соединения. Придуман и впервые выпущен в США. Отсюда и название. Современные фитинги (уголок, тройник, муфта) достаточно разнообразны. Но все же быстрый и легкий монтаж трубопроводов оценит любой профессионал, и не только. Соединению с помощью фитингов поддаются любые виды труб. Такие соединители, как американки для полипропиленовых труб, стальных, чугунных, медных, металлопластиковых и так далее, — отличное решение проблемы устройства трубопроводов.

Большинство профессионалов предпочитают американку, так как она имеет ряд преимуществ.

Любой профессионал в вопросах сантехники пояснит вам, в чем состоит различие крана американки от обычного или чем отличается такая муфта от обыкновенной. Вот несколько очевидных преимуществ:

1. Достаточно легко проводить расстыковку трубопровода (из полипропиленовых, стальных и др. труб), не прибегая к вращению труб.
2. Соединение с помощью американки (муфта) разъемное, с использованием накидной гайки. Это выгодно тем, что при стыке двух деталей (труба и муфта) необходимо вращать гайку. Но при этом детали остаются неподвижными. Разница принципиальна.
3. Конечно, можно использовать сгон, но его особенностями являются длина и использование уплотнителя по резьбе. Естественно, разъемным такой вид соединения назвать трудно.
4. Герметичность при применении американки обеспечивается за счет использования специальной прокладки, что упрощает процесс соединения.

Американка — название условное, и под эту категорию попадают различные фитинги (муфта, кран, уголок), обладающие в своей конструкции накидной гайкой.

Такого рода кран — американка — используют при установке труд водо- и гзоснабжения.

Соединение, именуемое американка, — это резьбовое соединение, поддающееся разбору, с наличием в конструкции уплотнения в виде специальной прокладки. Использовать американку возможно неоднократно. Выгодной стороной такого соединения считается быстрый и не требующий больших усилий монтаж различных деталей (даже крупных) в недоступных местах. Ремонт и профилактическое обслуживание в процессе эксплуатации тоже не доставляют труда и не требуют наличия специального оборудования и смены прокладки.

Два отрезка труб легко стыкуются с помощью такого соединения, как американка (муфта), с применением накидной гайки. Как плюс такого соединения нужно отметить возможность неоднократной сборки и разборки. Такая соединительная конструкция невелика по своим габаритам. Разборка и сборка производится быстро ,и отсутствует необходимость вращения отрезка трубы. Конструкция такого соединения прямолинейна, совпадает по осям отрезков труб и состоит из штуцеров (2 шт.), прокладки и накидной гайки (шестигранной).

Варианты соединения с трубой при помощи американки очень различны и могут быть следующими:

• соединение с нанесенной внутри резьбой;
• соединение с нанесенной снаружи резьбой;
• соединение (сварное) с накидной гайкой;
• сочетание вышеперечисленных способов в любой комплектации.

Расточка резьбы американки, будь то внешняя либо внутренняя резьба, носит конический или цилиндрический характер.

Еще одно различие выражается в том, как выполнена соединительная поверхность штуцера. Это может быть коническая или плоская соединительная поверхность.

Муфты-американки из-за простоты строения не требуют особых усилий при монтаже.

Уплотнение коническое выигрывает и обладает рядом преимуществ:

• долговечность и надежность уплотнения по типу металл — металл без использования дополнительных материалов в качестве уплотнителя;
• однородность свойств материала — считается наиболее устойчивым к перепадам температуры и химическим воздействиям;
• не теряет герметичности даже при небольших отклонениях оси (не более 5 градусов) соединяемых отрезков трубы.

Плоское уплотнение не так требовательно по отношению к точности изготовления составных частей, как коническое. В конструкции плоского входит прокладка в виде кольца, чаще всего материалом изготовления является тефлон. Сами фитинги американки (муфта и другие) изготавливаются из нержавеющей стали различных марок.

В маркировке отражаются такие данные, как размер (указывается в дюймах), марка применяемой стали и условное давление.

Вот список некоторых популярных видов фитинга американка:

• муфта с наружной резьбой (используется в трубопроводах холодного и горячего водоснабжения, отопления; с ее помощью соединяют полипропиленовую трубу со стальной или с сантехническим прибором);
• муфта с внутренней резьбой (используется в трубопроводах холодного и горячего водоснабжения, отопления; служит для соединений полипропиленовой трубы со стальной или с сантехническим прибором);
• трубная с наружной и внутренней резьбой (объект использования — трубопроводы холодного и горячего водоснабжения, отопление; при помощи таких фитингов осуществляется резьбовое соединение полипропиленовых труб со стальными либо с сантехническим оборудованием).

Угловая муфта-американка зачастую используется в труднодоступных местах соединения труб.

А теперь более подробно. Муфта американка используется, если необходимо соединение двух частей труб либо переход на трубу другого диаметра. Можно считать, это та же самая обычная муфта. Муфта (одна ее часть), при использовании в соединении железных труб — прикручивается, при использовании железных и медных труб — может привариваться, при использовании в паре с трубами из полипропилена или меди — припаивается. Вторая же часть является разборным соединением американка.

Угловое соединение типа американка очень удобно при монтаже в недоступных местах.

Еще одна разновидность — кран. Использование его менее популярно, чем муфта, так как не все знают преимущества этого вида шаровых кранов. А ведь с помощью крана очень легко осуществить монтаж, который до ее появления выполнялся с помощью сгона, состоящего из длинной резьбы, специальной муфты, контргайки и резьбы (ответной). При использовании шарового крана задача упрощается в несколько раз. Несколько оборотов гаечного ключа помогут стянуть две детали (центрирующиеся самостоятельно): непосредственно крана и американки. Как обычно, все гениальное просто.

Радиаторы отопления — еще одно направление, в котором незаменимы данные изделия. Если радиатор подсоединить с двух сторон с их помощью, то он будет легко сниматься, появится возможность регулировки подачи воды и температуры отопления в процессе эксплуатации.

И еще одна новинка рынка — кран американка (угловой). Необходимость такого фитинга очевидна. Он один способен заменить несколько соединений, упрощая монтаж. Ручки крана различаются по своей конструкции. Это могут быть ручки в виде «бабочки» либо ручки-рычаги. Ручки «бабочка» подходят для кранов с малым сечением, потому что усилия для поворота минимальны. А рычаги подходят для кранов с большим сечением, чтобы облегчить выполнение поворота.

Для установки либо демонтажа соединения труб, выполненного при помощи американки, необходимо наличие специального ключа. Чаще всего в сантехнических работах используются американки размера 12 и 34, с имеющимися внутренними выступами в количестве двух, редко шестигранник.

Такой ключ возможно изготовить самому. Для этого вам понадобится обрезок профильной арматуры. Нагревая и сплющивая до формы квадрата, необходимо придать будущему ключу форму конуса, затем произвести закалку.

Так же интересуются

28 января 2020 года

Американка является универсальным и незаменимым приспособлением, которое применяется в бытовом и промышленном строительстве трубопроводов различной конфигурации. Практически всем мастерам приходится сталкиваться с необходимостью создать быстроразъемное соединение на магистрали для замены ее участка, врезки вставки или прочистки. Благодаря этому полезному изобретению водопроводчики получили в свое распоряжение разнообразные и практичные фитинги для сантехники американка, позволяющие выполнять работу быстро и качественно.

Что такое «американка»: почему так называется и для чего применяют

Соединение «американка» обязана своему названию стране, где была разработана технология резьбового соединения материалов разного сечения и состава. ГОСТ США американский стандарт резьбы не совпадает со стандартами, действующими в Странах Европы и Азии. Но, довольно часто возникает необходимость создания единой системы труб и сантехнических устройств разного происхождения. Для того, чтобы адаптировать свою продукцию к стандартам стран импортеров, американскими конструкторами была придумана технология быстрой и надежной стыковки пластиковых, медных и стальных труб.

Применяются американки муфты для выполнения таких задач:

• вставки в систему тройников, кранов и других устройств;
• замены поврежденного участка магистрали;
• проведения монтажа без использования электрической и газовой сварки.

Чтобы разобраться, что такое американка, необходимо рассмотреть конструктивные особенности этой категории фитингов, изучить их свойства, достоинства и сферу применения.

Какие существуют виды фитингов

Сборка трубопроводов водоснабжения, отопления и подачи газа предполагает наличие множества отводов, разветвлений и промежуточных устройств. При этом, необходимо предусмотреть варианты подключения для полотенцесушителя, унитазного бачка, радиаторов и множества других приборов.

Разъемное соединение труб должно быть герметичным, прочным и долговечным.

Особое внимание уделяется эстетической стороне вопроса. Для достижения этих целей используются различные виды американок.

Угловое соединение

Применяется на стыках участков трубопровода под определенным углом. Если раньше в систему вваривались переходники, то сейчас эта необходимость отпала. Угловые американки имеют различные диаметры и степень изгиба. В продаже имеются изделия, изогнутые под углом 45º, 60º, 90º и 135º.

Главным достоинством таких фитингов является то, что переход одного направления в другое осуществляется плавно. Соединение с накидной гайкой обеспечивает плотность прилегания стыков, оптимальное давление на резиновые прокладки. В любой момент имеется возможность снять фитинг для ревизии или прочистки магистрали.

Муфта

Муфта комбинированная разъемная применяется для соединения прямолинейных участков магистрали. Американская дюймовая резьба позволяет проводить стыковку труб из ПВХ, цветного и черного металла.

Несмотря на простое с виду устройство, эти фитинги способны обеспечивать герметичность стыков на протяжении всего периода эксплуатации системы. Несомненным плюсом применения муфты является возможность ее раскручивания и удаления. Изделие многоразовое, может использоваться многократно без потери качественных характеристик.

Краны

Шаровые краны стали успешной и достойной заменой сгонам, которые применялись раньше повсеместно. Установка крана американка, что дает? Возникает это вопрос по причине дороговизны этого изделия в сравнении со стандартными сгонами. Корпус из нержавеющей стали и латунных вставок представляет собой прочный, устойчивый к коррозии и надежный узел. Отсутствие резиновых и силиконовых прокладок исключает истирание и преждевременный выход фитингов из строя.

Устанавливаются шаровые краны под раковинами, сливными бачками, водонагревателями, на входе магистрали в квартиру, перед радиаторами отопления.

Другие виды американки

При проведении ремонта трубопроводов могут понадобиться съемные тройники, крестовины и заглушки. Выполнить задачи по их установке без использования сварки, пайки и инструментов для нарезания резьбы, можно с помощью арматуры американка. Соединители имеют различную конфигурацию, размеры и материал изготовления. Для стыковки применяются фитинги с тем или иным вариантом соединения.

Виды резьбовых соединений и варианты подсоединения к трубе

Начинающие мастера по сантехнике интересуются, какими бывают для соединения труб фитинги американка. Их разработано достаточно много, чтобы решить любой вопрос при прокладке или ремонте трубопроводов. Остановимся на том, какая бывает арматура и фитинги, форма и сечение изделий.

Конусные и плоские

Конусная американка по праву считается самым надежным, плотным и долговечным приспособлением для стыковки материала одинаковой и различной конфигурации. Конусное соединение предполагает отсутствие прокладочного материала. Плотность контакта достигается за счет плотного прижимания соединяемых стыков.

Специалисты рекомендуют при установке муфты американка латунная прямая использовать уплотнительную ленту, для предотвращения даже малейшей вероятности протечки. Конусные фитинги обычно ставят в системах отопления и горячего водоснабжения, так как эти изделия устойчивы к высоким температурам.

В плоских фитингах используется накидная гайка на бортике и плоская прокладка, обеспечивающая герметичность. Монтировать цилиндрические вставки просто, для этого можно использовать газовые ключи. Недостатком является то, что прокладка со временем уменьшается в размерах, меняет форму и начинает пропускать воду.

Прятать такие разновидности американки в стены или под отделку не рекомендуется. Протечка возникнет обязательно, это вопрос времени.

С резьбовым штуцером

Подобное приспособление с наружной резьбой позволяет стыковать полипропиленовые трубы без использования сварки. В некоторых случаях расстояние между стеной и местом соединения настолько мало, что решить вопрос можно только с помощью установки американки с резьбовым штуцером. Для работы необходимо использовать специальные инструменты, с фиксированным приложением усилий.

С внутренней резьбой

При работе с трубопроводами из стали и латуни используются прочные и надежные фитинги с внутренней резьбой. Использование пластика в таких стыках не рекомендуется.

Предварительно на тубах делается резьба под американку.

Для этого нет необходимости демонтировать или срезать часть системы. После этого, независимо от того сколько дюймов внутренняя резьба, накидная гайка накручивается на трубопровод.

Материалы

Фитинги американка изготавливаются из материалов, имеющих различные показатели по прочности, устойчивости к перепадам температуры и коррозии. Каждый трубопровод имеет свои особенности, под который подбирается свой вариант соединений и вставок.

Стальные (нержавеющие)

Изделия из нержавеющей стали отличаются высокой прочностью, удобством в работе и длительным сроком эксплуатации. Они не меняют своего внешнего вида на протяжении всей службы.

Стоимость стальных под приваркуфитингов находится в среднем диапазоне, что делает их популярными среди любителей и профессионалов.

Оцинкованные

Относятся к бюджетной категории товара этого класса. Доступность продукции привлекает мастеров при проведении строительных работ крупного масштаба. Однако, срок службы оцинкованных фитингов ограничен. В течение нескольких лет их геометрия нарушается из-за коррозии, уничтожающей черное железо. Сам цинк отходит от корпуса изделия максимум через год, обнажая неприглядную ржавчину.

Латунные

Обзор видов муфт для полипропиленовых труб позволяет сделать вывод, что латунные американки отвечают всем требованиям относительно надежности и безопасности.

Сплав прочный, эластичный, устойчивый к нагреванию и химически активным жидкостям. Недостатком является высокая стоимость и изменение цвета латуни в процессе эксплуатации. Внешний вид изделий улучшается путем хромирования или окрашивания методом порошкового напыления.

Медные

Американки из меди выпускаются в ограниченном количестве, по причине низкого спроса и высокой стоимости. Востребованы фитинги из этого металла только в том случае, когда они крепятся к изделиям из аналогичного материала. За медью сложно ухаживать, так как она темнеет и покрывается зеленоватой патиной.

Металл подвержен электролитической коррозии, бороться с которой невозможно.

Пластиковые

В чистом виде только из полипропилена американки не производятся. Этот пластик не обладает достаточным запасом прочности для соединения труб и сантехнических устройств. Применяется полимер в качестве основы, в которую вплавлены резьбовые вставки из металла. Как правило, используют пластиковые американки в системах, где присутствует высокая температура и давление.

Средняя цена на фитинг

В таблице ниже приведены актуальные предложения на сегодня.

Плюсы и минусы

Рассмотрев особенности сантехники американка, ответив на вопрос, что это такое, можно остановиться на достоинствах и недостатках этих приспособлений.

Сначала рассмотрим их плюсы:

1. надежность и прочность стыковки, абсолютная герметичность соединения;
2. простота и высокая скорость монтажа, предполагающего закручивание одной или двух гаек;
3. разборное соединение, которое можно без труда снять и поставить обратно;
4. возможность стыковки труб из разных по структуре материалов;
5. широкий ассортимент изделий разной конфигурации с уплотнителями в комплекте;
6. длительный срок эксплуатации конструкции, собранной с использованием американки.

Недостатки в техническом плане у фитингов этой категории отсутствуют. Высокая стоимость смущает мастеров с низким уровнем доходов, но она оправдана высоким качеством товара. Что касается изменения цвета изделий из цветного и черного металла, то их устанавливают в технологических каналах, закрывают панелями и коробами.

Ключи для американок

Для работы с американками рекомендуется использовать специальный инструмент. Применение подручных приспособлений и устройств может привести к деформации и поломке фитингов.

Рекомендуемый набор для установки сантехники американки состоит из таких изделий:

• разводной ключ;
• рожковый ключ;
• накидной ключ;
• плашки для изготовления резьбы;
• внутренние ключи с 6, 12 и 34 гранями;
• распорный круглый ключ.

Лучше покупать инструменты в наборе, который обходится дешевле и помогает решить любые вопросы с установкой американки.

Как правильно устанавливать

В зависимости от того, с каким материалом приходится работать, выбираются различные способы монтажа фитингов.

В стыки металлотруб

Стальные магистрали используют для транспортировки горячих жидкостей, находящихся под большим давлением. Для соединения их участков используются резьбовые соединения.

Сначала нужно взять плашку нужного размера и сделать по 7 витков резьбы на каждом стыке. После этого фитинг вставляется между стыков, а накидные гайки накручиваются на резьбу до достижения необходимой степени прижима прокладки.

В стыки пластика

На полипропиленовых трубах резьбу не делают, так как они для этого не предназначены. К концам труб привариваются или приклеиваются (это зависит от условий работы) переходники с запрессованными в них металлическими фрагментами с внутренней или внешней резьбой. И уже к этим элементам прикручиваются американки.

Уважаемый читатель, если у вас есть опыт работы в этой области, поделитесь им с теми, кто делает первые шаги в ремонтном деле. Мы вам будем очень благодарны.

Американка – простонародное название комбинированного быстроразъемного соединения с накидной гайкой. По сути, это муфта, позволяющая соединить два отрезка трубопровода. При этом соединение получается разъемное. Название произошло от страны изобретения, впервые американки начали использовать в США.

Применение

Данный фитинг находит широкое применение при монтаже систем водо- и теплоснабжения, трубопроводов для работы с неагрессивными жидкостями. При организации бытовых систем, американки обычно применяются для установки запорной арматуры в системах отопления, фильтров, водяных счетчиков в системах водоснабжения. В последнем случае, прибор можно будет без проблем снять для замены, ремонта или процедуры поверки.

При работе с американками применяется рожковый, накидной или специальный для быстроразъемных соединений ключи. Применять трубные или газовые ключи мастера не советуют, поскольку часть фитинга покрыта никелем, а значит, неизбежно возникновение царапин.

Преимущества использования американок

К преимуществам можно отнести следующее:

• Компактность, соединение не займет много места, в отличие от применяющегося ранее сгона;
• Универсальность. Резьбовое соединение может быть разного типа (для внутренней и наружной резьбы), для создания прямого и углового соединения;
• Простота процедуры монтажа, закрутку можно провести даже в самых стесненных условиях. В процессе монтажа трубы остаются в неподвижном состоянии, нет необходимости вращать их;
• Высокая надежность и герметичность;
• Использование американок позволяет быстро избавиться от засора в трубах, в случае его возникновения;
• Фитинги с конусным соединением не имеют прокладок, что значительно повышает срок службы системы в целом;
• Разъемное соединение. Поскольку применяется накидная гайка, стыковку можно легко демонтировать и собрать вновь.

Разновидности

На рынке сегодня представлены американки для работы с трубами разного диаметра (1, ½, ¾ дюйма). Кроме того, может осуществляться соединение резьбы разного типа, а именно папа-папа, мама-мама, мама-папа (отметим, что мама – внутренняя резьба, папа – наружная резьба).

Различают и типы крепления:

• Плоское. Чаще всего применяется в монтаже систем водоснабжения. За герметичность соединения отвечает накидная гайка и резиновая прокладка.
• Конусное. Соединение происходит за счет точной стыковки конуса, уплотнительные прокладки, вообще, не применяются. Это позволило сделать соединение максимально герметичным и долговечным. Оно способно выдерживать длительное воздействие высоких температур и даже небольшой перекос труб (до 5 градусов). Стоит отметить, что мастера все же советуют уплотнять конусное соединение фум-лентой.

По форме американки могут быть прямыми, то есть стыковать два прямых участка трубы и угловыми, в последнем случае соединение производится под прямым углом.

Материалы изготовления американок

Для монтажа систем используются американки, изготовленные из различных материалов. Сегодня можно найти на рынке американки, произведенные из следующих материалов:

• Чугун;
• Хром;
• Никель;
• Латунь;
• Комбинированные.

Латунные американки специалисты считают наиболее качественными. Они долговечны, надежны, позволяют создать герметичное соединение, инертны к воздействию высоких температур, так, латунь может выдержать воздействия до 120 градусов. Такие изделия могут иметь элементы, произведенные из хрома или никеля.

Изделия из нержавеющей стали изготавливаются из сплавов особых марок, например, ISI304. Обратите внимание на маркировку на корпусе, она должна присутствовать обязательно. Стальные американки служат не так долго, как латунные, могут быть подвержены коррозии, однако и стоят они значительно дешевле первых.

Комбинированные американки, то есть изготовленные из различных материалов, обычно речь идет о металле и полипропилене. Применяются, они, к примеру, при подключении металлических радиаторов к системе трубопровода из ПВХ. Американки для работы с полипропиленовыми трубами могут выпускаться в следующих видах:

• Спаечные муфты;
• Водные розетки;
• Уголки (встречаются изделия с углом в 90 и 45 градусов);
• Крестовины и тройники позволяют состыковать несколько контуров;
• Переходники;
• Шаровые краны.

Рекомендации по монтажу

При проведении монтажных работ следует учесть следующие рекомендации:

• В случае если на соединяемой металлической трубе нет резьбы, используйте плашку;
• С края резьбы снимите фаску, полипропиленовые трубы должны быть откалиброваны;
• Разберите американку, и зафиксируйте ее на концах трубопровода. Обратите внимание, первоначально конец трубы должен быть очищен и обезжирен;
• Проверьте правильность положения патрубков и начинайте закручивать накидную гайку;
• Конусные американки советуют дополнительно уплотнять фум-лентой (двух оборотов будет вполне достаточно);
• Убедитесь в герметичности получившегося соединения.

Используемые источники:

• https://domsdelat.ru/vodosnabshenie-doma/chto-takoe-amerikanka-v-santexnike-mnogo-tablic-video-i-foto.html
• https://pechiexpert.ru/amerikanka-dlya-radiatorov-otopleniya-ustrojstvo-i-sposoby-primeneniya/
• https://sistema-otopleniya.ru/montazh-otoplenija-3/otoplenie-amerikanka-sposob-montazha.html
• https://vseotrube.ru/fitingi-i-zaglushki/santehnika-amerikanka
• https://www.kanalizaciya-stroy.ru/amerikanka.html
