Можно ли укладывать инфракрасный теплый пол в деревянном доме

Содержимое:Можно ли использовать ИК пол в доме из дерева</li>Можно ли отопить дом из дерева ИК полом</li>нтаж тёплых ИК полов в деревянном домеГлавными преимуществами деревянного дома является его натуральность, экологичность, а также хорошие теплосберегающие характеристики. Единственным недостатком, с которым сталкиваются хозяева – это повышенная горючесть материалов.По мере строительства, чтобы в будущем избежать возникновения пожара, приходится учитывать высокие нормы безопасности при проведении электрической проводки и системы отопления.Практика показывает, что инфракрасный теплый пол в деревянном доме – это правильное решение проблемы обогрева здания из дерева.

Можно ли использовать ИК пол в доме из дерева

Долгое время отечественный потребитель был знаком только с двумя видами теплых полов: электрическим и водяным.Первый метод редко использовался в деревянных зданиях по причине высокой пожароопасности. Второй способ, водяной, как показала практика, со временем сказывался на внешнем виде ламинита, паркета или доски из массива.Инфракрасное отопление деревянного дома лишено этих недостатков, приспособлено к любым видам последующей отделки пола и полностью безопасно в эксплуатации.Преимущества ИК решения состоят в следующем:

• Простота монтажа – инфракрасный пленочный теплый пол на деревянный пол может быть уложен самостоятельно. В комплект входят уже полностью готовые к укладке блоки, состоящие из резистивных полос. Для монтажа потребуется попросту выровнять основание и уложить полы согласно инструкции.
• Безопасность – допускается монтаж по деревянному, бетонному, металлическому и любому другому перекрытию. Резистентные пластины запаяны в сверхпрочный пластик, который сохраняет целостность даже при сильных механических нагрузках. Соответственно, все элементы, находящиеся под напряжением, полностью изолированы и вероятность удара электрическим током отсутствует.
• Универсальность – монтаж инфракрасного плёночного теплого пола не ограничен исключительно укладкой в деревянном доме. ИК пол можно простелить под дорожки на улице, в беседке, гараже, обеспечив, таким образом, систему атизамерзания.

Согласно заверениям производителя, укладка под деревянный пол не требует использования дополнительных систем безопасности. Проведение работ проводится таким же образом, как и на другое основание.

Можно ли отопить дом из дерева ИК полом

Отопить дачу или жилой дом из дерева тёплыми плёночными полами можно без особого труда. Принцип работы системы основан на ИК излучении, которое лучистыми потоками направляется на человека и окружающие предметы, а после нагревает воздух.При обогреве используется натуральное тепло, подобное тому, которое исходит от солнца и нагревает земную поверхность. Единственным недостатком является рентабельность инфракрасного отопления пола на даче.Стоимость электроэнергии с учетом себестоимости материала намного выше, чем у обычной дровяной печки. Но если учесть, что, обогрев загородного дома из бруса или оцилиндрованного бревна инфракрасными полами, выполняется в полностью автоматическом режиме, и помещения при этом прогреваются практически моментально, становится понятно, что этот вид отопления практически не имеет конкурентов.Высокая стоимость электроэнергии побуждает большинство хозяев использовать ИК полы в качестве дополнительной системы обогрева дома.

Монтаж тёплых ИК полов в деревянном доме

Укладка ИК полов в деревянном доме практически не отличается от того, как осуществляется монтаж в других зданиях. Крайне важно, чтобы основание перед укладкой пленки было сухим и ровным.Основные этапы монтажа:

Возможен ли монтаж ИК плёнки на стены

Принцип работы пленочных полов позволяет их применение для стен и даже потолков, без снижения эффективности. Некоторые производители отдельно изготавливают продукцию под деревянные полы, стены и плиты перекрытия.Единственное, чем отличается устройство деревянного теплого пола на инфракрасной пленке от монтажа на вертикальную поверхность, это методом укладки и направлением самой пленки:ИК воздействие инфракрасного тёплого пола на деревянное покрытие полностью отсутствует. Поэтому, финишное покрытие можно выбрать любое, по своему усмотрению. Подойдет ламинат, паркет, доска массива, плитка, стяжка, гипсокартон и т.д.

Какие меры безопасности надо соблюдать

Сами по себе пленочные полы полностью безопасны и подходят как для внутренних работ при отоплении каркасного, щитового или деревянного загородного дома, так и для наружного утепления открытой стоянки, дорожек и т.д.Как показывает практика, проблемы возникают в основном при подключении термодатчика к основному источнику питания. Поэтому при строительстве щитовой дачи или каркасного дома, необходимо заранее предусмотреть прокладку кабеля внутри стен, использовать специальную противопожарную гофру.В доме из бруса лучше всего провести открытую проводку в декоративных коробах. Вывод питающего кабеля осуществляется непосредственно на автомат, выходящий от счетчика. Обязательна установка УЗО.ИК пленочные полы полностью безопасны, устойчивы к механическим повреждениям и атмосферному воздействию, быстро прогревают помещение и имеют простую схему монтажа и эксплуатации. Являются оптимальным решением проблемы отопления загородного дома или дачи, из дерева.</li>

Во многих странах мира при устройстве отопления дома или квартиры давно уже отказываются от радиаторов и производят монтаж системы «теплый пол». Как известно, по законам физики воздух, нагреваясь, поднимается вверх, поэтому часто при установленных около окон батареях пол остается холодным, что способствует быстрому остыванию нагретого воздуха, а это приводит к большим потерям тепловой энергии. Особенно это ощутимо для семейного бюджета, если в доме установлено автономное отопление, так как на обогрев дома уходить большое количество топлива. Да и очень некомфортно ходить в домашней обуви или босиком по холодному полу – это, кстати, нередко становится причиной простудных заболеваний, особенно среди детей.

Тёплый пол на деревянный пол под линолеум

Во многих частных домах, да и в квартирах старого жилого фонда — тоже, полами служит дощатый настил. При проведении ремонта многие хозяева желают обновить напольное покрытие, уложив, к примеру, линолеум, и при этом параллельно создав систему подогрева. Поэтому у них возникает вопрос – может ли быть уложен тёплый пол в квартире на деревянный пол под линолеум.

Оказывается, такая модернизация пола — вполне возможна, и даже в нескольких вариантах. Рассмотрим, как правильно подойти к выбору системы, и как можно  качественно провести ее монтаж самостоятельно.

Виды «тёплых полов» и область их применения

Существует несколько действенных схем подогрева пола с применением теплоносителя из системы водяного отопления (автономного или даже центрального), и с использованием в качестве источника энергии электричества. Типы «теплых полов» могут различаться по технологии их монтажа, и по возможностям использования того или иного финишного покрытия.

Тип «теплого пола»	Иллюстрация	Способ монтажа	Тип напольного покрытия
оптимальный	допустимый
Системы прямого нагрева
Водяной теплый пол		«по мокрому», в стяжку
	«по сухому», с использованием специальных теплообменных пластин
Нагревательный кабель резистивный		«по мокрому», в стяжку
Нагревательный кабель саморегулирующийся		«по мокрому», в стяжку
Резистивные нагревательные маты		«по мокрому», в тонкую стяжку или слой плиточного клея
Системы инфракрасного нагрева
Стержневые маты		«по мокрому», в тонкую стяжку или слой плиточного клея
Пленочные нагреватели с карбоновым наполнением		«по сухому»

Видно, что большинство типов «теплых полов» способны функционировать нормально лишь в комплексе с бетонной стяжкой или слоем плиточного клея – это становится своеобразным теплоккумулятором, накапливающим и отдающим тепло в помещение. Но, как следует из таблицы, есть и разновидности, допускающие «сухой» монтаж, без применения строительных растворов. Именно они и будут оптимальными для деревянного основания.

Конечно, при желании, можно и на дощатое покрытие уложить «мокрую» стяжку, предварительно сделав хорошую гидроизоляцию, тогда для монтажа подойдет любой из типов систем «теплого пола». Однако, нужно учесть огромные весовые нагрузки – основа должна быть надежной, настеленной из толстой качественной доски. Это получается далеко не всегда рентабельно, а иногда – и попросту невозможно, так как при этом очень существенно поднимется уровень пола.

В данной статье будут рассмотрены варианты монтажа «теплого пола», которые не предполагают «мокрых» работ, укладывается по сухому деревянному основанию. К этим системам относятся пленочный инфракрасный обогрев и одна из разновидностей водяного пола.

Подготовка основания

Какой бы вариант ни был выбран, дощатое покрытие, тем более, если оно не новое, требует определенной подготовки.

• Чтобы система «теплого пола» была эффективной, на деревянном полу следует ликвидировать все щели и зазоры.
• Если дощатый пол новый, не пропитан олифой и не покрыт краской, то его следует покрыть антисептическим средством и дождаться его просыхания.

«Облагораживание» старого деревянного покрытия фанерой

При выборе для монтажа пленочной инфракрасной системы поверхность дощатого покрытия должна быть идеально ровной. Если на нем есть существенные перепады или некоторые доски выступают выше других, то придется применить циклевку или настелить сверху листы фанеры. Края листов выравнивающего покрытия должны лежать в одной плоскости, не выше и не ниже уложенного рядом фанерного полотна. Кроме этого, они должны быть плотно подогнаны друг к другу.

Возможно, вас заинтересует информация о том, как укладывается инфракрасный теплый пол под ламинат

Укладка водяного пола не требует столь тщательного выравнивания – здесь будет выполняться настил из досок с вырезанными пазами для укладки труб. Но заделку щелей и обработку деревянного основания нужно будет провести обязательно, если на его поверхность не будет монтироваться фанера.

Монтаж водяного теплого пола на деревянное основание

Работу по монтажу водяного «теплого пола» без применения стяжки можно осуществлять несколькими способами.

• Так, на пол укладывают специальные пенополистирольные маты, в которые затем вставляются теплообменные пластины с пазами для трубного контура.

Трубы в теплообменниках, размещенные в специальных пенополистирольных матах для теплых полов

• Такие же пластины могут вставляться в специально оставленные зазоры между досками деревянного пола.

Теплообменные пластины в зазорах между досками

• Еще один вариант, когда в досках деревянного основания фрезеруются пазы, в которые укладываются вначале теплообменники, а потом и трубы.

Пластины и трубы размещены в специально проделанных пазах

Если нет возможности приобрести такие теплообменные пластины, то можно применить другой подход – с использованием алюминиевой фольги. Именно такой варианте будет рассмотрен. Как можно будет убедиться – он вполне доступен для самостоятельного выполнения даже тем домашним мастерам, кто никогда не занимался ранее монтажом никаких теплых полов.

Возможно, вас заинтересует информация о том, что собой представляет насосно смесительный узел для теплого пола

Для выполнения работ потребуются определенные материалы. Их количество будет зависеть от площади комнаты и требуемой эффективности ее обогрева.

• Доска для укладки контура. Ее количество должно быть рассчитано на площадь утепляемого помещения. Изготавливаются такие детали из качественной строганой доски толщиной 45 ÷ 50 мм. Лучше всего сразу в мастерской, помимо обработки точно в размер по толщине, заказать и фрезерование пазов 20 × 20 мм по всей длине – этого достаточно для укладки трубы 16 мм.. Расположение пазов должно соответствовать шагу укладки труб контура. Проще всего сделать так – ширина доски выбирается из расчета требуемого шага укладки, а с одной из ее боковых сторон выбирается «четверть» 20 × 20 мм. Тогда, при монтаже покрытия, пазы автоматически окажутся на нужном расстоянии друг от друга.

Цены на PEX трубы для водяного теплого пола

PEX трубы

Шаг укладки может быть различным – от 100 ÷ 150 мм, если планируется использовать «теплый пол» в качестве основного отопления, и до 300 мм, если требуется только создать дополнительные комфортные условия в помещении. Делать шаг меньше – ненужно, да и трудноисполнимо по технологическим соображениям (трубу под малым радиусом изогнуть довольно сложно). Шаг выше 300 мм приведет к «эффекту зебры» — на полу ощутимы будут теплые и холодные полосы.

Если в распоряжении хозяина дома есть ручной фрезер, то выбрать «четверти» он сможет и самостоятельно.

• Брус для укладки лаг сечением 30×50 мм. Его приобретают из расчета установки на полы с шагом в 500 ÷ 600 мм.
• Фанерные листы (или ОСП) толщиной в 80÷100 мм, также из расчета на всю поверхность пола.
• Утеплитель из вспененного полиэтилена с фольгированной поверхностью толщиной в 5÷6 мм. Его метраж рассчитывается также на всю площадь комнаты.
• Утеплитель, также из вспененного полиэтилена, но не имеющий фольгированного покрытия. Здесь достаточно толщины в 1÷1,5 мм.
• Бесшовная металлопластиковая труба диаметром в 16 мм. Количество метров нужно рассчитать заранее, так как система должна состоять из цельной трубы, без соединений.

Потребуется определенное количество трубы одной бухтой

Проще всего произвести расчет по формуле:

L = k× S / H

L– необходимое количество трубы;

k – повышающий коэффициент, учитывающий повороты контура;

S – площадь пола, на которой будет проводиться раскладка контуров;

H– выбранный шаг укладки.

Коэффициент k можно принять от 1.1 до 1.3 – по мере возрастания шага укладки.

Для облегчения расчета ниже расположен калькулятор:

Калькулятор для расчета требуемой длины трубы контура

Необходимо учесть еще один важный нюанс – максимально допустимую длину контура. Если ее превысить, то в гидравлическое сопротивление трубы может привести с эффекту статического равновесия – давления в системе не станет хватать для обеспечения тока теплоносителя. Контур попросту «запрется».

Для трубы 16 мм лучше не превышать предела в 70 ÷ 80 м, для 20 мм- 100 ÷ 110 м.

Если рассчитанная длина все же получается больше, то придется разбивать помещение на две зоны (а иногда — даже больше), чтобы смонтировать несколько контуров примерно одинаковой протяженности. Но в этом случае уже никак нельзя будет обойтись без установки коллекторного шкафа.

• Фольга толщиной в 50 микрон. Ее понадобится в два раза больше размера площади комнаты.
• Три крана, которые будут установлены на входе и выходе в систему отопления, а также на байпасе между ними.
• Саморезы для закрепления лаг к доскам чернового пола и доски к лагам.
• Скобы и степплер для фиксации фольги на досках.
• Напольное покрытие — линолеум или ковролин.

Возможно, вас заинтересует информация о том, как работает труба-перемычка, или байпас что это

Если основным отоплением решено оставить только теплый пол, то, прежде всего, нужно демонтировать радиатор — это необходимо сделать сразу, чтобы вода из системы не попала на доски и фанеру верхних настилов. Для этого систему отопления временно освобождают от теплоносителя, а затем срезают или откручивают соединения батарей.

Иллюстрация	Краткое описание выполняемой операции
	Когда подготовительные операции закончены, перед монтажом трубы, необходимо хорошо пропылесосить все пазы, освободив их от опилок и строительной пыли.
	Следующим этапом сверху пазов в досках, в которые будут укладываться трубы, раскатываются подготовленные полосы фольги от стены до стены.
	Выступающие вверх края фольги складываются, загибаются на предыдущую доску и закрепляется к ней степлером.
	На данном фото хорошо видно, как укладывается труба на поворотах в предусмотренных для нее пазах и закрепляется пластинками.
	На фото показана обратная труба, также «одетая» в фольгу и закрепленная фиксирующими перемычками.
	Обратная труба аккуратно выводится к месту расположения кранов и соединяется с фитингом.
	Утеплитель заворачивается на стены на 100÷150 мм и срезается только после покрытия всей поверхности фанерными листами.
	Так как в рассматриваемом случае предполагается укладка линолеума, то всю поверхность пола поверх утеплителя застилают фанерой. Эту работу нужно проводить очень аккуратно и подбирать размеры листов покрытия таким образом, чтобы их края не попадали на уложенные в пазы досок трубы. Закрепляется этот слой покрытия к доскам с помощью саморезов, шляпки которых утапливаются в фанеру на 1÷2 мм. По завершении монтажа фанеры, рекомендовано провести циклевку всей поверхности. Швы между листами фанеры можно заделать эпоксидной смолой, смешанной с опилками, или герметиком. Если после просыхания материал заделки останется выше уровня пола, его необходимо зачистить.

Инфракрасный тёплый пол на деревянный пол под линолеум

Монтаж инфракрасного пленочного пола представляется менее масштабным и более простым по исполнению. Он, кстати, по своим эксплуатационным характеристикам именно к линолеумному покрытию подходит гораздо лучше, чем водяной.

Цены на инфракрасный теплый пол

инфракрасный теплый пол

Для монтажа такого теплого пола под линолеум потребуются следующие материалы и комплектующие:

• Сама инфракрасная пленка. Ее понадобится меньше, чем площадь комнаты, так как под тяжелую стационарную мебель ее не настилают, во избежание пережатия карбоновых обогревательных полос.

Чаще всего приобретают готовые заводские наборы пленочного «теплого пола» с  полным комплектом всех необходимых расходников и принадлежностей, исходя из требуемой площади покрытия. Терморегулятор сдатчиком обычно приобретаются отдельно.

Комплект пленочного инфракрасного «теплого пола»

• Фольгированный утеплитель, который будет уложен на всю площадь комнаты.
• Полиэтиленовая пленка, которой полностью накрывают закрепленный «теплый пол».
• Фольгированный и строительный скотч.
• Фанера для двух слоев настила.
• Отрезки битумной изоляции (они¸ как правило, входят в комплект пленочного «теплого пола») и обычная изоляционная лента.

Из инструментов для работы потребуется:

• Острый строительный нож.
• Плоскогубцы.
• Ножницы.
• Отвертки.

Иллюстрация	Краткое описание выполняемой операции
	Сверху фанерного настила укладывается встык утеплитель, фольгированной стороной вверх.
	Сначала полотна утеплительного материала пристреливаются степлером к фанерному слою скобами.
	Затем их стыки склеиваются фольгированным или строительным скотчем.
	Далее, необходимо заизолировать битумным изолятором места разреза медной шины, там, где в соответствии со схемой подключения не будет поводиться коммутация.
	Изоляция должна обязательно по всему разрезу закрывать серебряные контакты, соединяющие медную шину с карбоновыми нагревателями.
	В точках подключения электрической цепи на медную шину устанавливаются контактные зажимы.
	Одна сторона зажима должна находиться внутри пленки, а вторая сторона снаружи, снизу, поверх медной полосы.
	Нужно отметить, что в некоторых моделях пленочного пола подключение к электрической цепи проводится с помощью контакта в виде ушка, который фиксируется заклепкой.
	Такие же проемы вырезаются в фольгированном утеплителе для клемм и проводов, зафиксированных в них.
	Следующим шагом, к терморегулятору подводятся кабели питания от домашней сети, пара монтажных проводов от скоммутированного инфракрасного пленочного покрытия и сигнальные провода от термодатчика.
	Следующим этапом на поверхность фанеры расстилается линолеум  — и далее все выполняется уже по технологии его укладки.

Изучив правила монтажа пленочного инфракрасного пола, можно прийти к выводу, что произвести его самостоятельно под силу даже неопытному мастеру. Нужно только подготовить все необходимые материалы и инструменты и действовать согласно инструкциям и схемам, которые всегда к своим изделиям прикладывает производитель.

Возможно, вас заинтересует информация о том, как правильно выполняется утепление деревянного пола в частном доме

Видео: инструкция по монтажу одной из моделей пленочноготеплогопола

Похожие записиОтзывы и комментарии

В этой статье мы подробно опишем все варианты установки системы теплых полов в деревянном доме на деревянные полы. Будут выбраны подходящие типы теплого пола и описан самостоятельный монтаж.

Устройство отопления жилища в наших климатических условиях всегда оставалось актуальной и непростой проблемой. Тепло в доме – это уют и здоровье, возможность качественно восстановить силы для активного трудового дня.

Вместе с прогрессивными методами строительства жилых домов совершенствуются и системы отопления.

Виды отопительных систем

Опускаем рассмотрение печных систем, это сейчас актуально только в декоративном применении.

В остальном системы отопления делятся на такие:

1. Конвекционные радиаторные.
2. Системы «теплого пола».
3. Смешанные. В этом случае применяется радиаторная система как основная и система «теплого пола» как вспомогательная. Теплый пол обустраивается во вспомогательных помещениях – ванных комнатах, кухнях, коридорах, переходах. Для устройства пола в таких помещения применяется напольные плитки или керамогранит, оба вида имеют прекрасные теплопроводящие свойства.

В свою очередь системы теплого пола делятся на несколько типов:

Водяные теплые полы – теплоносителем является вода или антифриз, циркуляционная система в виде труб прокладывается под полом и заливается бетоном. Системы без заливки бетоном менее эффективны, так как значительная воздушная прослойка, имеющая низкую теплопроводность, выступает как теплоизолятор. Для устройства водяных систем отопления применяются отопительные устройства с принудительной циркуляцией теплоносителя. Котлы в таких системах могут быть самой разной конструкции от твердотопливных до индукционных. Последние являются самыми экономичными, потери при нагреве отсутствуют, можно учитывать только потери в схеме управления и регулировки, где применяются конденсаторные батареи. Особенностью водяного пола является то, что в скрытой части трубы должны быть уложены без стыков и не требуют дополнительного обслуживания. Этим требованиям соответствуют только пластиковые трубы, выпускаемые бухтами длиной до 600 метров. Гарантированный срок эксплуатации – 50 лет, что соответствует нормативам срока эксплуатации жилых зданий;

Системы с элетрообогревом тоже бывают различных исполнений, принципиальная разница заключается в применении нагревательных элементов или инфракрасных излучателей. Установка таких полов не требует больших капитальных затрат, основную работу можно выполнить самостоятельно, а вот подключение и настройка системы управления должны выполняться квалифицированным специалистом.

Электрический теплый пол на деревянный пол с инфракрасными излучателями – наиболее «молодая» и продвинутая технология в системах отопления жилых помещений. Она проста в установке и эффективна в эксплуатации. Тепло распространяется не только способом конвекции, но и прямым прогревом всего объема помещения со всем содержимым. Простота укладки и минимальный объем подготовительных операций делают эту систему весьма популярной.

Пленочный теплый пол

Принцип действия инфракрасного излучателя сходен с действием солнечных лучей. Точно так же, как солнечные лучи, инфракрасное излучение поглощается предметами, которые затем отдают тепло в окружающее пространство.

Тепловое излучение не поглощается воздухом, он только немного рассеивает его. Практически вся энергия излучателя доходит до предметов – стен, потолков, мебели и прочего, нагревая их.

Подготовка пола для монтажа системы обогрева с инфракрасными излучателями

Подготовка теплого пола в деревянном доме к монтажу возможна в трех вариантах:

Вариант 1. Применяется при весьма ветхом половом покрытии, когда доски пола скрипят под ногами, местами прогибаются или проваливаются.

• демонтировать верхнее покрытие пола и черновой пол;
• проверить состояние лаг, при необходимости заменить подпорченные детали;
• выставить лаги, тщательно проверить уровнем, закрепить;
• насыпать подушку из керамзита для предотвращения тепловых потерь, дать ей выстояться в течение 2-х – 3-х дней;
• настелить черновой пол, между досками допустимы зазоры в 1,5 – 2 см;
• обработать черновой пол антисептиком;
• на черновой пол уложить пергамин;
• настелить покрытие пола;
• зазоры между полом и стенами заделать монтажной пеной;
• настелить на пол фанерные листы, предпочтительно 10-12 слойной в водостойком исполнении. Фанеру крепить винтами длиной 40-50мм по периметру каждого листа на расстоянии 150 – 200 мм между ними. Если в каком либо месте фанера «дышит» — дополнительно закрепить эти места;
• щели между листами фанеры зашпаклевать;
• перед укладкой листов их нижние стороны обработать горячей олифой, по окончании укладки так же обработать олифой всю поверхность пола.

Пол будет готов к монтажу излучателей через 3 дня.

Вариант 2. Состояние пола – отдельны доски слегка прошатываются и поскрипывают. Шляпки гвоздей в некоторых местах начинают выходить из доски. Достаточно следующих мероприятий:

• пробить все гвозди «заподлицо» с досками, в местах поскрипывания укрепить доски винтами длиной порядка 80 мм;
• демонтировать плинтуса;
• настелить на пол фанеру как описано выше.

Вариант 3. Состояние пола – безупречное.

• демонтировать плинтуса;
• настелить на пол фанеру как описано выше.

Монтаж пленочного теплого пола

Излучатель инфракрасных лучей выпускается в виде пленки в рулонах. Настилать ее можно не на всю поверхность пола в помещении, вполне допустимо оставлять зазор до стен порядка 10 см.

Важно! Термопленку  запрещено укладывать внахлест.

Место для установки терморегулятора следует выбирать в наиболее удобном расположении, к примеру – как можно ближе к проводке.

Укладку проводов лучше всего производить параллельно стене, места расположения медных контактов обжать плоскогубцами. Стыки заделать теплоизолирующим материалом, медные контакты изолировать силиконовым герметиком.

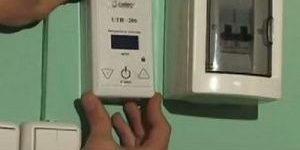

Подключить терморегулятор и закрепить его на стене в удобном месте. Включением терморегулятора подать напряжение на излучатели и, спустя некоторое время проверить нагрев листов. Если попадаются холодные – проверить места соединений тестером и исправить неработающие контакты.

Подключить заземление,  используя для этого фольгированный скотч, его конец нужно соединить с проводом по диагоналям и по длине.

Весь пол необходимо закрыть слоем поливиниловой вспененной пленки, после чего можно стелить выбранное покрытие пола. Прослойка пленкой не опасна, так как максимальная температура нагрева пленочных излучателей составляет не более 40^оС.

О некоторых правилах установки теплого пола

1. Установку покрытия пола необходимо производить, учитывая возможность ремонта в дальнейшем.
2. Для крепления пленочных излучателей категорически запрещается применять любой металлические крепеж – гвозди, шурупы, винты, скобы и прочее.
3. Планируя установку на инфракрасном полу тяжелой мебели или оборудования, нужно заранее предусмотреть воздушные карманы.
4. Пленочный пол нельзя монтировать вблизи других электрических нагревательных приборов – печей, каминов и прочее.
5. Максимальная длина одного отрезка пленки не более 15 метров.
6. Не производить монтаж пленки при минусовой температуре.
7. Устройство заземления – обязательное условия при монтаже и эксплуатации теплых полов в деревянном доме.

Водяной теплый пол

Многие отдают предпочтение именно такой системе отопления жилых помещений. Одной из причин такого решения является относительная дешевизна водяного отопления, как на этапе установки, так и в эксплуатации.

Ранее был рассмотрен порядок подготовки к установке водяной системы обогрева пола.  Засыпанный керамзит должен не доходить до уровня лаг на 50 – 60мм.

Далее нужно действовать в таком порядке.

Используя шнур выложить контур расположения труб под будущим полом и распределительного пункта. Замерить длину шнура. Как сделать эффективный контур можно видеть на фото.

Приобрести все материалы и устройства, необходимые для устройства разводки, включая трубы, запорную арматуру, терморегулятор, элементы панели управления, насос, котел, бойлер и прочее.

Перед началом монтажа необходимо уложить на слой керамзита арматурную сетку.

Раскладка труб теплого водяного пола

Разложить трубу по ранее разработанной схеме и выполнить все подключения. При раскладке трубы в местах пересечения с лагами, в них необходимо выполнить пропилы глубиной до 50мм и шириной 25-30мм. Пластиковая труба для отопления выпускается в размерах 16 – 27мм.

Важно! Помните о недопустимости стыковки трубы под полом.

При раскладке труб для ее фиксации можно применять специальные фиксирующие пластины, укладывая их поверх слоя керамзита. Вместо керамзита иногда используют плиты пенополистирола.

В схеме управления системой необходимо предусмотреть двойную блокировку включения котла (если в системе предусмотрен электрический или индукционный котел). Блокировка должна гарантировать отключение котла при остановке насоса и не позволять включение котла при отключенном циркулярном насосе.

Заполнить систему теплоносителем – водой или антифризом.

Прокачать систему в холостом режиме без включения котла, убедиться в циркуляции во всех контурах системы.

Произвести пробный пуск системы с включением котла, настроить терморегуляторы и убедиться в их срабатывании. Система в режиме пробного пуска должна проработать не менее 12 часов. За это время нужно выявить все подтекания теплоносителя и устранить их.

После прогона и устранения неполадок, необходимо дать системе остыть, после чего приступить к бетонированию в подполовом пространстве. Слой бетона должен доходить до опорных поверхностей лаг, но нигде не превышать их. Бетонная стяжка должна выстояться в течение 3-х суток.

По истечении этого времени можно приступать к настилке пола из досок в обычном порядке.

Вариантов укладки теплых водяных полов много. При этом гамма применяемых материалов обширна, рынок активно их предлагает. Однако, принцип во всех вариантах один – изолировать потери тепла снизу, применить материал с высокой теплопроводностью (бетон) для установки труб и обеспечить минимальный воздушный зазор между нагревательным устройством и досками пола. В остальном – ваша фантазия и возможности кошелька.

Чтобы даже зимой спокойно ходить босиком, посидеть у камина или поиграть с ребенком на ламинатном полу, стоит сделать дополнительную систему обогрева. Но многих владельцев деревянных домов волнует вопрос совместимости такого устройства с пожарной и экологической безопасностью жилья.

Предлагаем разобраться, возможно ли сделать теплый пол под ламинат на деревянный пол, каковы плюсы и минусы такого решения. Мы подскажем, как выбрать оптимальный способ монтажа, а также подробно опишем технологию обустройства отопительной системы напольного типа.

Совместим ли подогрев с ламинатом

Хотя ламинат позиционируется рекламой как деревянное покрытие, на самом деле это многослойный «пирог» из защитной пленки, бумаги, пропитанной различными смолами, и основания – плиты из спрессованных опилок. Поэтому вопрос безопасности действительно актуален.

При нагреве смола и клей выделяют фенол, фталат, толуол, печально знаменитый формальдегид и другие токсичные вещества, негативно влияющие на наше здоровье.

Выбирая ламинат, обязательно обратите внимание на его класс эмиссии и толщину, потому что для пола с подогревом лучше подойдет тонкий настил в 21-23 мм

Но важно учесть следующие нюансы:

1. Вредоносные испарения выделяются только при сильном нагреве – от 40°C и выше.
2. Чтобы обезопасить покрытие от перегрева и произвольного самовоспламенения, нужно установить для системы теплого пола терморегулятор с термодатчиком, который будет контролировать температуру и отключать систему при превышении заданных параметров.
3. Если не поврежден защитный слой ДСП, то даже при высокой температуре летучие вещества попадают в воздух в незначительной концентрации.
4. Для жилых помещений с обогреваемыми полами стоит приобретать декоративное покрытие с показателем эмиссии Е0 (в крайнем случае – Е1), где концентрация летучих веществ в несколько раз ниже допустимой нормы.

Если принять в расчет эти несложные правила, под ламинат можно спокойно установить систему подогрева полов и наслаждаться комфортом в холодное время года.

Варианты обустройства теплых полов

Для теплого пола можно установить водяную или электрическую систему подогрева. При желании любую из этих конструкций можно спрятать под ламинат и уложить на деревянный пол, поэтому рассмотрим все варианты, чтобы выбрать лучший.

Разновидности электрических систем

Электрический теплый пол считается оптимальным решением для обогрева полов с сухой стяжкой. Он не требует создания сложной многослойной конструкции и бетонной заливки, а с его монтажом может справиться даже новичок в ремонтном деле.

Правда, существует несколько видов электрических систем, каждая из которых имеет свои особенности и нюансы монтажа.

Основное преимущество теплых полов – распределение температуры в высоту, ведь по физиологическим причинам мы чувствуем себя наиболее комфортно, когда ноги находятся в тепле (+)

«Прародительница» теплых электрополов – кабельная система. Для ее обустройства хорошо заизолированная нагревательная жила нарезается на секции и укладывается на пол с фиксацией специальными зажимами. При подключении к электричеству кабель передает тепло напольному покрытию.

Более современный вариант конструкции – термоматы, в которых проводка уже закреплена на стекловолоконной сетке, что существенно облегчает процесс укладки.

Для деревянной основы кабельный пол считается наиболее пожароопасной системой, поэтому его обязательно нужно снабжать терморегулятором и температурными датчиками, которые будут контролировать уровень нагрева

Инфракрасный пленочный пол – самый популярный на сегодня вариант для монтажа на деревянный пол под ламинат. По сути, это пленка с запаянными внутрь полимерными полосками с тонким слоем углепластика, серебра или графита, которая при подключении к сети излучает электромагнитные волны в инфракрасном диапазоне.

Главная особенность этой конструкции – отсутствие накаливающих элементов, благодаря чему тепло выделяется без угрозы самовоспламенения.

Электрическую систему подогрева рекомендуется заземлить, чтобы обезопасить себя от удара током и избежать повреждения элементов конструкции при скачках энергии в сети

Теплый карбоновый пол – еще одна система, основанная на работе инфракрасных лучей. В ее основе – карбоновые стержни, соединенные между собой медным кабелем высокой прочности.

Хотя такая конструкция стоит довольно дорого, она имеет ряд преимуществ перед другими видами обогрева: не раскаляется, потребляет минимум энергии, автоматически контролирует температуру нагрева и не боится нагрузки из тяжелой мебели.

Особенность инфракрасного излучения в том, что лучи передают тепло не только на поверхность ламината, а и предметам обстановки в комнате, при этом не нагревая саму систему

Преимущества инфракрасных полов по сравнению с кабельными:

1. Нагрев более быстрый и равномерный, ведь кабель прогревает покрытие только в местах соприкосновения с полом, а пленка – по всей своей площади.
2. Простота установки – пленочную систему можно смонтировать буквально за час работы и сразу приступить к укладке ламината.
3. Надежность – в случае механического повреждения из строя выходит только один сегмент, а система продолжает работать.
4. Благоприятное влияние на здоровье – дальнее инфракрасное излучение поддерживает иммунную систему и даже используется для лечения некоторых заболеваний.

В целом, минусов у электрических систем сравнительно немного. Например, может возникнуть сложность с перестановкой мебели, так как тяжелые предметы могут пережать кабель или пленку и вывести из строя конструкцию.

Ну и самые главные недостатки, как и у любого электрического прибора – большой расход энергии и опасность замыкания с последующим воспламенением деревянных материалов. От последнего наиболее надежно защищены инфракрасные и карбоновые полы.

Достоинства и недостатки водяного контура

Водяной теплый пол – это трубы небольшого диаметра, уложенные под декоративное напольное покрытие и подключенные к нагревательному котлу или системе центрального отопления.

Хотя традиционно рекомендуется укладывать водяной контур на бетон, для теплых полов в деревянном доме под ламинат можно устроить и сухую стяжку, чтобы не перегружать перекрытия.

Учитывая характеристики ламината, нагрев труб под полом не должен быть выше 35-40 градусов, а так как вода, циркулирующая по отопительному контуру, превышает этот показатель, без термостата не обойтись (+)

Плюсы водяного контура на деревянную подложку:

1. Экономичность. Минимум затрат на электроэнергию по сравнению с другими видами теплых полов.
2. Безопасность. Отсутствие риска замыкания и самовозгорания материалов.
3. Ремонтопригодность. При необходимости ремонта можно просто снять ламинат и заменить проблемный участок трубопровода, не сталкиваясь с демонтажом бетонной стяжки.

Основной минус водяной системы в том, что для ее работы требуется запустить котел и дождаться прогрева теплоносителя, поэтому быстрой теплоотдачи не будет. А если же система подключена к централизованному отоплению, то и работать она будет только в отопительный сезон.

Кстати, в многоквартирных домах такие конструкции самовольно монтировать запрещено, поэтому присоединение теплого пола к радиаторам возможно только в частном доме.

Также у труб ниже теплопередача – они ведь не так плотно прилегают к ламинату, как инфракрасная пленка или электрокабель, хотя этот вопрос можно частично решить при помощи установки теплораспределительных пластин.

Ну и последний недостаток – сложность монтажа, где потребуются и точные расчеты, и опыт, поэтому лучше доверить его специалистам.

Нюансы обогрева полов с деревянной основой

Прежде всего, разграничим понятие деревянных полов. Если речь идет о старых досках, которыми устелен пол в домах еще советской постройки, то такое основание лучше снять и уложить систему обогрева с применением стандартной бетонной стяжки.

Причины очевидны: новый пол будет идеально ровным, без волн, скрипов и прочих последствий «экономии».

Деревянное основание позволит быстро закончить ремонтные работы, поскольку весь напольный «пирог» можно смонтировать буквально за день-два, а не ждать двухнедельной просушки бетонной стяжки

Но если нельзя перегружать плиты перекрытия (как, например, в старых постройках, домах из клееного бруса или бревна) или не хочется уменьшать и без того критичную высоту потолков, лучшим решением станет так называемый сухой теплый пол с деревянной основой.

Но здесь есть ряд нюансов. Если для инфракрасного пола достаточно будет настила из прочной фанеры или ДСП, то с водяным контуром так не получится – слишком уж высока вероятность повреждения труб с последующим затоплением.

Поэтому если нет возможности устроить бетонную стяжку, для монтажа водяных полов можно использовать модульную систему – специальные решетчатые секции из ОСБ или ДСП с предусмотренными каналами под размещения труб, которые укладываются прямо на лаги.

Ширина их варьируется от 13 до 28 см и подбирается в зависимости от рисунка и шага укладки контура. Между собой пластины скрепляются замочными фиксаторами и формируют решетчатый настил.

Перед монтажом рекомендуется установить на деревянную основу пола слой гидро- и термоизоляции, а модули укладывать с демпферным промежутком не менее 2 см, чтобы компенсировать возможное расширение при нагревании материала

Второй вариант монтажа водяных труб на деревянный пол – реечная система. Для этого на черновой пол устанавливают рейки из доски, фанеры или ДСП, а между ними укладываются трубы контура. Такой способ займет больше времени и усилий, зато позволит хорошо сэкономить на покупке готовых модулей.

Инструкция по установке водяного контура

Чтобы устроить водяное отопление, можно использовать готовые модули, плиты из ОСБ или ДСП с прорезанными фрезером каналами под трубы. Также необходимо выбрать трубы, терморегулятор, утеплитель, гидроизоляция.

Длина труб рассчитывается исходя из способа раскладки и размеров отопительной зоны – теплый пол может быть как дополнительным, так и основным источником тепла.

В зависимости от планировки комнаты, расположения мебели и конструкции отопительной системы можно уложить трубы петлями, улиткой или спиралью, но для самостоятельного монтажа самой легкой считается простая «змейка» (+)

Для деревянных домов чаще всего применяют укладку по реечному способу. Для этого нужно подготовить поверхность чернового пола – сделать настил на балки из фанеры или ОСБ с толщиной 15-20 мм, при необходимости выровнять и утеплить (максимально допустимая неровность – 2 мм на 1 погонный метр).

Водяной теплый пол есть смысл устраивать, если дом снабжен автономным отоплением, а вот подключение к централизованной сети не рекомендуется по ряду причин – в квартире это просто запрещено, а в частном доме есть риск, что трубы не выдержат скачков давления (+)

Этапы предстоящих работ:

1. Продумать раскладку и выполнить расчет труб для пола. Важно, чтобы реечная основа была установлена перпендикулярно опорным лагам.
2. Затем вырезать из влагостойкой фанеры полосы, шириной на 2,5-3 см меньше шага для раскладки труб. К примеру, для шага 20 см нужны полосы шириной 17 см, для 30 см – 27 и т.д. Толщина же реек должна превышать диаметр труб на 10-15 мм.
3. Уложить слой гидро- и парозоляции (чаще всего используется фольгированный полиэтилен).
4. По периметру стен крепят демпферную ленту, которая обеспечит необходимый зазор при расширении материалов от нагрева.
5. На пол, в соответствии с планом раскладки, переносят разметку расположения труб.
6. Затем на лаги или выровненную деревянными материалами поверхность устанавливают вырезанные рейки так, чтобы сформировать паз под трубопровод. В местах, где по разметке планируется поворот контура, желательно закруглить и сами планки, после чего зафиксировать их саморезами.
7. Теперь между рейками укладываются теплопроводящие пластины, которые должны занять не менее 80% площади пола, чтобы обеспечить равномерный нагрев ламината.
8. В пазы профиля устанавливают трубы водяного контура.

Затем конструкцию проверяют на работоспособность, подключая к отопительному контуру. Чтобы убедиться в отсутствии протечек и деформации труб, стоит понаблюдать за работой системы пару дней, создавая максимальное давление.

Теплопроводящие пластины при желании можно заменить отрезками из тонкого алюминиевого листа или металлопрофиля, а вот применение фольги для таких целей бесполезно

На финишном этапе осталось закрыть «пирог» гидроизоляцией (например, слоем полиэтилена толщиной не менее 100 мкн), чтобы снизить шумовые эффекты при нагреве и остывании труб. Для обустройства чистового настила лучше всего подойдет фанера, прошедшая камерную сушку, или гипсоволокнистые листы, которые хорошо проводят тепло.

Но до начала обшивки теплый пол должен проработать хотя бы 2 дня, после чего остыть до температуры 15-17°С.

Дополнительная информация об обустройстве теплых водяных полов на деревянном основании представлена в этой статье.

Как самостоятельно сделать электрический теплый пол

Кабельные и пленочные полы существенно различаются по толщине, поэтому их установка имеет ряд нюансов. Но чтобы представить себе объем предстоящих работ, рассмотрим основные этапы монтажа обеих систем.

Инструкция по установке кабельной системы

Монтаж конструкции из токопроводящих кабелей проводится по аналогии с устройством водяного пола, с тем отличием, что под проводку не требуются настолько вместительные ниши, поэтому вместо реек можно обойтись небольшими углублениями.

Если размер помещения предполагает большую площадь обогрева, есть смысл сделать несколько электрических контуров и каждый подключить к отдельному термостату, чтобы не перегружать сеть (+)

Последовательность работ выглядит так:

1. Промежутки между балками утепляются слоем теплоизоляции (например, минваты, эковаты или перлита).
2. Затем укладывается теплоотражающий слой из фольгированного материала, сверху которого крепится сетка с ячейкой 50*50 или 40*40 мм.
3. В лагах чернового пола делают небольшие углубления в местах поворота кабеля, причем в каждый пропил наносится металлическая изоляция.
4. Потом укладывается электрокабель, фиксируясь к сетке специальными хомутами.
5. Между проводами устанавливается термодатчик, заключенный в гофротрубку и подключается к терморегулятору.

Кабель питания подводится в металлическом рукаве к розетке и подключается через термостат, после чего конструкция проверяется на работоспособность.

После этого можно настилать черновой пол для укладки ламината.

Установка пленочного ИК-пола

Как уже упоминалось, самый простой и доступный для новичков в ремонтном деле вариант обустройства полов с подогревом – инфракрасная система.

Для монтажа инфракрасных полов нельзя использовать гвозди или другие крепления, которые повреждают пленку – это может стать причиной короткого замыкания

Алгоритм работы:

1. По всей площади комнаты укладывается теплоотражающая подложка (толщина 4 мм) с лавсановым покрытием, которое не проводит электрический ток. Стыки между пластами материала склеиваются монтажным скотчем.
2. Делается разметка обогреваемой площади.
3. Выполняется раскрой отопительной пленки по местам разрезов согласно плану раскладки.
4. Затем на полу расстилается пленка, отрезы подключаются между собой параллельно с помощью люверсов. После подвода и обжима проводки, место соединения заклеивается битумной изоляцией, а полосы пленки скрепляются стык/встык скотчем.
5. Чтобы провода не деформировалась, в изоляционном слое прорезают небольшие канавки канцелярским ножом, туда помещают кабель и фиксируют скотчем.
6. Теперь устанавливает датчик нагрева (его провод также прячется в фольгированном материале).
7. На стене делается отверстие (обычно, на высоте 50-100 см от пола) под терморегулятор, к нему проводится канавка для проводки датчика и электропитания.

В процессе монтажа постарайтесь не перегибать и не заминать пленку, чтобы не повредить ее целостность, ведь от этого зависит работоспособность всей системы теплого пола

Несколько советов по безопасной эксплуатации

Планируя установку теплого пола, не забывайте, что под тяжелыми предметами мебели ни электрокабели, ни водяные трубы прокладывать нельзя. Также не стоит устанавливать теплый пол в непосредственной близости с дровяным, газовым камином, плитой и другими нагревательными устройствами.

Для помещений различного назначения можно программировать разные температурные режимы, например, в ванной и жилых комнатах будет комфортно при 22-24°С, а в кухне и коридоре достаточно и 20°С

Практические нюансы:

1. После завершения ремонта, следует оставить систему обогрева включенной, и на протяжении 3-5 дней поддерживать одинаковый температурный режим. Эта мера предосторожности позволит равномерно и тщательно прогреть весь напольный «пирог» и обеспечить надежную работу системы.
2. В начале отопительного сезона нужно правильно подготовить систему обогрева полов к работе. Для этого следует каждый день повышать градус нагрева на 5-7 единиц, пока температура не достигнет требуемого показателя. Такой подход позволит избежать резкого скачка температур, который может повредить ламинат и другие материалы. Аналогичным образом обогрев отключается на теплый период.
3. Не забывайте, что пленочный инфракрасный пол плохо переносит влагу. Поэтому его не рекомендуется устанавливать в помещениях с уровнем влажности выше 70%, а после влажной уборки протирать ламинат насухо.
4. Оптимальным для теплых полов считается температурный режим в пределах 20-30 градусов.

И последнее – не закрывайте ламинат с работающим подогревом коврами или другими предметами обстановки, которые препятствуют эффективному распределению тепла.

Выводы и полезное видео по теме

Если вы решили выполнить укладку обогревательной системы собственноручно, предлагаем изучить работы мастеров и прислушаться к некоторым практическим советам из нашей подборки видеоматериалов.

Как устроить водяной контур для обогрева деревянного пола:

Монтаж инфракрасной пленки под ламинат и подключение к термодатчику:

Как присоединить водяной теплый пол к системе отопления:

Как видите, нет ничего сверхсложного в установке теплого пола под ламинат. Но если у вас нет опыта подобных работ, стоит составить план будущей конструкции и с указанием расположения всех элементов системы, и обратиться за консультацией к квалифицированным мастерам.

Поделитесь с читателями вашим опытом обустройства теплого пола на деревянном основании. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Используемые источники:

• https://avtonomnoeteplo.ru/teplye-poly/612-infrakrasnyy-teplyy-pol-v-derevyannom-dome.html
• https://otoplenie-expert.com/elektricheskie-teplye-poly/tyoplyj-pol-na-derevyannyj-pol-pod-linoleum.html
• https://comfortpola.ru/teplyj-pol-v-derevyannom-dome.html
• https://sovet-ingenera.com/otoplenie/teply-pol/teplyj-pol-pod-laminat-na-derevyannyj-pol.html
