Можно ли к одному дымоходу подключить два отопительных устройства

—>

Можно ли в однопроходной керамический дымоход, например, Тона вывести трубы от двух источников на разной высоте и с разных сторон. К примеру, от отопительной печи и водогрейной колонки с условием, что одновременно они топиться не будут? Или все-таки в этом случае нужен двухпроходной дымоход?

Можно, но с серьёзными ограничениями:

• Газовые теплогенераторы должны иметь только отдельные дымоходы. Как исключение, в условиях реконструкции разрешается подключать две газовых колонки к одному дымоходу при наличии рассечки высотой не менее 0,5 м.
• Печи, камины, твердотопливные котлы в существующих зданиях (обратите внимание, именно в существующих, а не вновь строящихся) при невозможности организовать раздельные дымоходы допускается подключать к общему каналу при условии наличия рассечки высотой не менее 1 метра высотой, если теплогенераторы расположены на одном этаже и рассечки высотой на этаж, если они расположены на разных. Сечение общего канала должно соответствовать сумме площадей сечений присоединяемых к нему дымоходов.

Сечение объединённой части дымохода должно равняться сумме сечений подключаемых каналов

Строительные нормы не дают никаких поблажек на тот случай, если отопительные приборы не будут использоваться одновременно. Теоретически, эксплуатация отопителей, даже газовых, в раздельном режиме возможна, но практически вам не удастся убедить в этом ни представителя газовой службы, ни инспектора МЧС. Вам просто не подпишут документы, не подключат газ. К тому же, нормы написаны не просто по прихоти инженеров, они устанавливают безопасные правила использования отопительного оборудования.

Резюмируем: для газовых приборов — однозначно нет, для твёрдопливных — да, с вышеперечисленными оговорками. Норм следует придерживаться, ведь инспектор пожарной службы обязан проверить системы дымоудаления в вашем доме. Советуем найти возможность установить раздельный дымоход и в том случае, если все теплогенераторы у вас на твёрдом топливе. Всё-таки возможные проблемы с тягой не стоят тех денег, которые вы можете сэкономить на дымовой трубе. К тому же, если вы будете когда-либо менять оборудование на газовое, проблем с дымоходами не будет.

Более подробную информацию вы сможете найти в следующих документах:

• Для России — СП 60.13330.2012 СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»; «Правила производства трубо-печных работ» ВДПО, согласованы в ГУГПС МВД РФ и Гостехнадзоре в 2001 году.
• Для Украины — ДБН В.2.5-20-2001.
• Для Беларуси — СНБ 4.02.01-03

—><index>

Виды дымоходов

Устройство, диаметр и размеры дымоходной трубы зависит от типа используемого отопительного оборудования. Теплогенерирующие приборы, работающие на газе, имеют высокой коэффициент полезного действия, поэтому продукты сгорания «голубого» топлива, передвигающиеся по каналу дымоудаления имеют относительно невысокую температуру, не превышающую 200 градусов. Дымоход для газового котла выбирают из следующих вариантов:

• Одноконтурный из нержавеющей стали. Это самый простой способ дымоудаления, имеющий наименьшую стоимость. Для прокладки дымохода используются одноконтурные трубы цилиндрической формы. Допускается только внутренний монтаж таких конструкций, так как при наружном размещении труба в зимний период промерзает. Одноконтурные трубы из нержавеющей стали

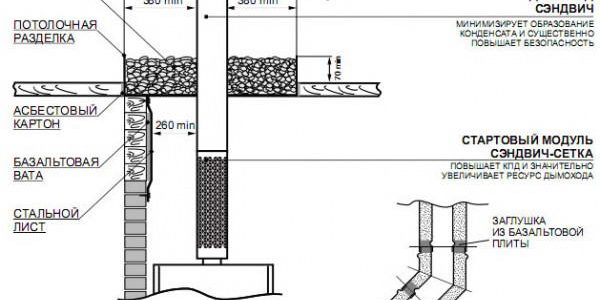

• Сэндвич-дымоход из нержавеющей стали. Требования газовой службы допускают использование сэндвич-систем, устройство которых отличается от одноконтурным тем, что каждая труба состоит из 2 слоев стали и 1 слоя изолирующего материала между ними. Этот вариант подходит, если используется наружная или внутренняя схема монтажа. Схема монтажа сэндвич-труб
• Гибкий дымоход из нержавейки. Устройство гибкого дымохода отличается тем, что для него используют специальные гофрированные трубы из металла. Они обладают высокой гибкостью, благодаря чему монтаж и прокладка канала дымоудаления сложной конфигурации не вызывают сложностей. Гибкий дымоход для газовой колонки
• Коаксиальный дымоход. Более современный и технологичный способ избавления от продуктов горения – коаксиальный дымоход. При установке того оборудования соблюдаются все требования безопасности. Устройство такого типа состоит из двух трубок, вставленных одна в другую, по внутреннему контуру происходит вывод дыма в атмосферу, а по внешнему осуществляется принудительный забор воздуха в топку. Схема работы коаксиального дымохода

Обратите внимание! Информация о том, какой дымоход для газовой колонки или котла вашей модели подходит лучше, содержится в инструкции к прибору. В ней содержатся требования к материалу канала дымоудаления, рекомендуемый диаметр и рабочая температура, которую должна выдерживать труба.

Рекомендации по размещению

Важная часть установки газового оборудования – монтаж канала дымоудаления. От этого элемента отопительной системы зависит безопасность проживающих в доме. Поэтому прокладку трубы и подключение доверяют профессиональным мастерам, которые лучше знают, где и как разместить дымоходы для котлов в доме, чтобы соблюсти требования газовой службы. Они рекомендуют придерживаться следующих рекомендаций:

1. Для прокладки каналов дымоудаления для газового отопительного оборудования лучше подходить внутренняя схема размещения. Трубы следует размещать по внутренним капитальным стенам сооружения.
2. Диаметр дымоходной трубы должен соответствовать размеру вводного патрубка котла. Нельзя использовать изделия, диаметр которых больше или меньше для соблюдения максимальной герметизации между элементами.
3. Участок дымохода, где выполняется соединение с газовым прибором отопления, должен иметь вертикальную ориентацию в пространстве. Длина вертикального сегмента должна быть не менее 0,5 м. Правила установки дымохода для газового оборудования
4. Расстояние между внешней стенкой трубы и негорючим материалом отделки стен должно составлять не менее 5 см, если же поверхность не имеет защиты от огня – не менее 25 см. Мастера рекомендуют защищать участки стен, где проходит дымоход для газового котла экранами из листового металла или асбеста.
5. Лучше выполнять монтаж дымохода строго вертикально, хотя при установке допускается уклон до 30 см. При прокладке можно выполнить не более 3 поворотов трубы, общая протяженность горизонтальных участков которых не превышает 1 м.
6. Общая длина газового дымохода должна составлять не менее 5 м, возвышаясь над коньком крыши на 0,5-1 м.
7. В составе дымохода обязательно присутствуют элементы с ревизионными окошками, тройник и сборник конденсата. Запрещается монтаж, если какая-либо из этих частей отсутствует. Правильная схема крепления трубы к стене

Важно! Главное условие эффективного функционирования дымохода – герметичность соединений между сегментами труб. Они стыкуются друг с другом за счет крепления «труба в трубу». Однако, выполняя монтаж, лучше промазать швы термостойким герметиком, выдерживающим температуру до 1000 градусов, а также зафиксировать стыки стальными хомутами.

Ограничения при подключении

Неправильно установленный дымоход становится причиной возгораний жилых домов, взрывов газов и отравлений людей угарными газами. Если монтаж выполняется в многоквартирном доме, то пренебрежение требованиями безопасности ставит по угрозу не только владельцев одной квартиры, но и их соседей. Чтобы избежать проблем при эксплуатации газового оборудования, запрещается:

• Подключать к одному дымоходу более 2 газовых приборов. Если обустраивается общий дымоход для 2 котлов, то подключение выполняют на разных уровнях, расстояние между точками ввода оборудования должно составлять не менее 1 м.
• Не допускается использование для обустройства канала дымоудаления пористых материалов, в том числе шлакоблоков. Оптимальный вариант – дымоходная труба из термостойкой нержавеющей стали. Требования к высоте трубы относительно конька
• Для прокладки дымохода оборудуют отдельное помещение, называемой котельной. Так как монтаж газового дымохода по жилым помещениям не допускается. При установке коаксиальной трубы, выводимой на улицу через стену, отдельное помещение для установки котла не требуется.
• Нельзя выводить дымоходную трубу газовых приборов в жилых помещения, в плохо проветриваемые помещения, в остекленные лоджии, коридоры, подъезды, места общего пользования.
• Не допускается наружная установка дымоходных труб без термоизоляции. Для защиты от пониженных температур в зимнее время дымоход обматывают негорючим утеплителем или сооружают кирпичную шахту. Нормы размещения коаксиального дымохода

Обратите внимание! На оголовок трубы газового котла не одевают защитные зонтики, дефлекторы и другие приспособления, так как они только мешают, снижая уровень тяги в дымоходе.

Примеры правильных и неправильных способов подключения дымоходной трубы

Видео-инструкция
