Монтаж твердотопливного котла в частном доме

Естественно, браться за установку отопительного оборудования, тем более, работающего на газе, в здравом уме никто не будет, не имея за плечами нужного объема знаний и опыта. Однако знать все об этом деле очень полезно. Это поможет вам проконтролировать работу нанимаемого персонала и понять, как лучше оборудовать отопительную систему в своем доме, чтобы она была для вас максимально удобной. Сегодня мы расскажем, как выполняется установка котла отопления в частном доме, на примере газового настенного и напольного вариантов.

Техническая и юридическая подготовка к установке

Техническая часть установки у вас займет не очень много времени – квалифицированные мастера в течение нескольких дней разведут по дому все трубы, установят радиаторы, подключат при необходимости систему теплого пола и, конечно, установят вам сам котел (заливку стяжки, заделку штроб в стенах и прочие мероприятия по отделке в расчет не берем). Куда дольше придется получать на все это дело документы и согласовать работы с надзорными органами – порой на это может уйти целый год. В этой статье мы подробно расскажем вам обо всех важных этапах, которые вам предстоит пройти.

Документация по установке газового отопительного оборудования

Все нормы и правила по установке газового оборудования вы можете изучить в СНиП 31-02-2001. Там все изложено предельно понятно – по этим стандартам монтируется все оборудование в нашей стране. Для того чтобы узнать, как правильно оборудовать котельную, потребуется изучить еще один документ – СНиП 42-01-2002.

Скачать СНиП 31-02-2001

Скачать СНиП 42-01-2002

Интересно знать! Котельная требуется не для всего газового оборудования, а только для оснащенного открытыми камерами сгорания. Для горения газа в таких котлах воздух забирается прямо из помещения, где они установлены, из-за чего он становится сухим. Им тяжело и даже вредно дышать. Объем помещения должен в три раза превышать тот объем воздуха, который расходует котел в течение часа.

Знания нормативов СНиП для установки газового котла будет недостаточно. Дополнительно требуется внимательно изучить ТУ, являющиеся основанием для подключения газового оборудования к центральным подающим магистралям – по ним организуются все работы.

1. Владелец дома должен обратиться в контору, отвечающую за газоснабжение по месту расположения объекта недвижимости. В заявлении указывается предполагаемый расход газа – мощность всего установленного оборудования. Самостоятельно расчеты вам делать не придется – этим займутся работники службы, ориентируясь на нормативы СНиП, который мы упомянули ранее.

   </p>

2. Среднесуточные показатели норм потребления следующие: для газовой плиты – половина куба в сутки; траты на систему ГВС – то же самое значение; отопление жилых площадей – 7-12 м³/с – тут большую роль играет площадь отапливаемых помещений.
3. Далее запрос будет рассмотрен специалистами, которые проверят возможность реализации подключения, составят персональные технические условия (ТУ) или выдадут заключение об отказе с мотивированным ответом. Вся эта процедура может растянуться от одной недели до месяца — тут все зависит от оперативности служащих. При возможности, принимайте все меры для их «мотивирования», так как многие, как это не обидно, пользуются своим положением.
4. Очень важно, чтобы все технические условия, выданные вам в организации, были неукоснительно соблюдены, иначе при сдаче объекта в эксплуатацию у вас возникнут проблемы — могут заставить все переделать и даже применить штрафные санкции.
5. Выданный документ с ТУ, фактически, является разрешением на проведение работ по установке котла. Если вы провели работу до его получения, то установка будет признана незаконной. Не стоит так поступать, так как нормы безопасности могут быть не соблюдены – цена этому слишком печальна, чтобы о ней говорить.

Проект установки газового котла

Следующим этапом на очереди будет составление проекта установки. Сделать его вам могут там же в Горгазе в проектном отделе или специализированной проектной организации, работающей по действующей лицензии. При составлении этого документа в обязательном порядке учитываются все нормы, указанные в технических условиях. Тут же будет разработана схема разведения газовых труб по дому и участку, точка их входа в дом и точка подключения к отопительному газовому котлу.

Проект также должен быть согласован с контролирующими органами. До этого момента приступать к монтажу строго запрещается. Для согласования он отправляется в отдел, который контролирует газоснабжение нужного района и дома в частности. Этот этап так и вовсе может занять около 3-х месяцев.

От автора! Конечно, речь идет о первом запуске оборудования и подведении к дому газовых труб. Если вы просто хотите заменить старый котел на новый, таких проблем не будет – достаточно внести изменение в проект и проверить соответствие нового оборудования техническим условиям. А для тех, кто только строит свой дом – начинайте оформление всех документов как можно раньше. Вы всегда можете провести все внутридомовые коммуникации – трубы, радиаторы отопления, теплый пол, заранее, чтобы потом вам оставалось только установить котел, подключить его, ввести в эксплуатацию и начать пользоваться.

Когда проект отдается на согласование, к нему прилагаются следующие документы:

1. Технический паспорт приобретенного котла и его инструкция по эксплуатации.
2. Все прилагаемые к нему сертификаты соответствия – по техническим характеристикам и санитарным нормам.
3. Результаты экспертизы, что оборудование соответствует всем нормам безопасности.

Все эти документы обязательно прилагаются к газовому оборудованию производителем – бегать за ними никуда не придется.

Если по каким-то причинам проект вам не согласовали, то вы получите мотивированный отказ с перечнем тех действий, которые нужно исполнить перед повторной подачей документов. Если все в порядке, ничто более не мешает вам приступать к установке вашего газового котла.

Как правильно обустроить котельную

Если газовый котел имеет открытую камеру сгорания или его мощность превышает 30 кВт, то установить его можно только в отдельном нежилом помещении, которое должно соответствовать стандартам и нормам, прописанным в СНиП. Чаще всего для этих целей выбирается помещение в подвале, но помните, что так поступить можно только в том случае, если дом у вас одноквартирный.

1. Выбрать мощность котла вы вольны по своему усмотрению.
2. Общая площадь котельной не должна быть меньше 4 квадратов. Про объем мы уже писали.
3. Минимальная высота потолка составляет 220 см – лучше 250.
4. В котельной обязательно предусматривается окно для естественного освещения. Его размер также важен — 0,3 м² на каждые 10 кубов объема помещения, но не менее 0,5 квадрата.


5. Ширина входной двери не должна быть меньше 80-ти см. Расстояние от нее до котла нужно оставить свободным, минимум на 1 метр.
6. Пол нужно вывести по уровню, что позволит ровно поставить котел. Благодаря этому он будет во время работы издавать намного меньше шума. Будет меньше вибраций, что позволит дольше сохранять все винтовые соединения, подходящие к котлу.
7. Стены отделываются только негорючими материалами – обычно это штукатурка и побелка или кафель. Если котел примыкает к каким-либо поверхностях, то в промежутках рекомендуется проложить теплоизоляционные материалы. Под котлом настилается лист железа или кладется керамическая плитка.
8. В котельную проводится холодная вода и канализация – тут, думаем, комментарии излишне. Хотя не все поймут, для чего нужна канализация. Требуется она для слива теплоносителя из системы отопления.

   </p>

9. Также проводится и электричество. Используемые розетки должны быть с контуром заземления, подключенного соответствующим образом. Эта мера нужна во избежание поражений электрическим током.
10. Обустраивается система дымохода – его тип зависит от вида котла. К дымоходу нужен открытый доступ, чтобы была возможность проводить ревизию оборудования при необходимости.

Дымоход – важная составляющая отопительной системы

О дымоходах нужно рассказать подробнее, так как от их правильной работы зависит не только эффективность оборудования, но и ваша безопасность. Системы вентиляции также оборудуются строго по нормативным документам. К ним предъявляют следующие требования:

1. Запрещено соединять вентиляционные каналы и дымоходные, так как продукты горения газа будут поступать в помещение и могут нанести серьезный вред здоровью человека.


2. В котельной обязательно предусматривается приточная вентиляция – не важно, если котел работает с коаксиальной трубой. Забор воздуха можно организовать через нижнюю часть наружной стены, в виде вмонтированной металлической решетки, либо входной двери. Размер приточного окна нужно сделать не меньше, чем 1/30 площади всей котельной. Например, котельная у вас 5 квадратов. Делим это значение на 30 и получаем 16 см² – можно, конечно, и больше. Также есть привязка размера к мощности котла – 88 мм² на каждый киловатт, если забор воздуха осуществляется прямиком с улицы, и 300 – если из соседних помещений.


3. Дымоходная труба должна быть установлена максимально близко к котлу.
4. Диаметр трубы дымохода не допускается использовать меньший, чем выходной патрубок на котле – это серьезно уменьшает тягу.
5. Нужно избегать поворотов дымохода на 90 градусов. Всего поворотов должно быть не более 3-х.
6. Дымоходы могут изготавливаться из разных материалов — в приоритете керамические и из углеродистой стали.
7. Высота и прочие параметры дымохода, влияющие на качество тяги, должны строго соответствовать всем нормам. На рисунке показаны соотношения высоты выступа над кровлей разных типов. Соблюдение этих правил нужны для того, чтобы труба не попала в область ветрового подпора.

   </p>

8. Если крыша плоская, выходящий дымоход в пике, не считая зонта, должен быть выше нее на 50 см. Если установлен парапет по периметру, от отсчитываем высоту от него.
9. Если труба проходит через скат, на высоту влияет ее удаленность от конька крыши. Если отступ составляет менее 1,5 м то дымоход делается выше конька на те же 50 см. Если от 1,5 до 3 м – делается с ним вровень. При больших значениях сохраняют уклон в 10 градусов – вспоминаем правила геометрии.

Немного о газовых котлах

Сегодня на рынке представлено огромное количество моделей газового отопительного оборудования. Кстати, на нашем сайте есть прекрасная статья с рейтингами лучших представителей сегмента. Все эти котлы отличаются набором функционала и общими признаками, про которые мы поговорим в этой главе.

Первое, что нужно знать, сколько контуров подогрева воды в котле должно быть. Что такое контур? В данном случае имеется виду количество систем подогрева воды в корпусе одного устройства. Одноконтурные котлы предназначены только для подогрева воды для системы отопления. Двухконтурные имеют отдельную «цепочку», в которой двигается вода для ГВС, их еще называют комбинированными.

Интересно знать! Одноконтурные котлы можно приспособить и для одновременного нагрева воды для водоснабжения. Для этого к ним подключаются внешние накопительные бойлеры косвенного нагрева.

Большие напольные котлы чаще всего являются одноконтурными. Более того, все рабочие части оборудования (модуль управления, насосы и прочее) тоже вынесены за пределы основного корпуса. Это позволяет организовать благоприятный режим работы для каждого узла без ненужных перегревов и вибраций.

Второе отличие котлов – это способ их установки. Различаю настенные и напольные варианты. Первые по большей части двухконтурные и предназначаются для установки в квартирах и домах площадью не более 200 м². Оборудование это достаточно эффективное. Существуют модели мощностью до 34 кВт, что позволит обогревать небольшой дом даже в северных широтах. Устанавливаются они часто прямо на кухнях.

Напольные котлы ставят только в котельных, в виду их габаритов. Они отличаются повышенной мощностью и высокой энергоэффективностью, хотя тут многое зависит от типа горелки.

Котлы также могут быть конвекционными и конденсационными. Первые – менее дорогие, используют для нагрева воды только тепловую энергию от сгорания топлива. Вторые умеют дополнительно для этого задействовать конденсацию пара. Их КПД находится на очень высоком уровне (95-98%), они очень экономичные.

Также стоит обратить внимание на дополнительный функционал. Например:

• контроль за горением и поджигом;
• защита от закипания и замерзания;
• контроль за уровнем тяги;
• защита от затухания горелки и прочее.

Понятно, что чем «умнее» котел, тем дороже он будет стоить, поэтому смотрите сами.

Разобравшись с функциями оборудования, переходим к подбору его мощности. Это параметр является главным, и отнестись к нему стоит внимательнее.

При расчете нужной мощности необходимо учитывать объем помещений, но так как средняя высота комнат в наших домах редко превышает отметку в 3 м, формула была упрощена и привязана к площади.

Нам понадобится знать всю отапливаемую площадь дома и широту, в котором дом построен. Для разных регионов существуют поправочные коэффициенты на удельную мощность, требуемую для прогрева 10 квадратов площади.

Для юга он составляет 0,7-0,9,; средняя полоса – 1-1,2; умеренный климат – 1,2-1,5 и северные широты – 1,5-2.

Расчет выполняется так. Предположим, что у нас площадь комнат составила ровно 100 м². Делим их на 10 и умножаем на коэффициент. Для юга получим максимум 9 кВт, а для севера – 20. Прибавляем сюда еще 15-20% запаса на случай погрешностей.

Стоит понимать, что такой расчет будет крайне приблизительным, так как на то, как хорошо ваш дом будет прогреваться, влияет множество причин – все они называются источниками теплопотерь. Тут и теплопроводность материала стен знать нужно, и энергоэффективность окон, и утепление кровли, и положение дома относительно розы ветров… Да что уж там – строители плохо закидывали раствор в кладку, из-за чего появлялись щели, через которые холодный воздух постоянно проникает в дом. Все это влияет на общую энергоэффективность строения. В общем, если вам нужны более точные расчеты, советуем воспользоваться онлайн калькулятором.

Калькулятор расчета необходимой мощности газового котла

Монтаж газового котла

Теперь давайте посмотрим, как специалисты производят установку котлов. Напоминаем, что браться за такую работу своими руками можно только с разрешения контролирующего органа.

Таблица 1. Монтаж газового котла

Шаги, фото	Описание
	Начинаем с разметки. В этом примере мастера будут вешать настенный котел. В комплекте с ним обычно идет бумажный шаблон, который необходимо прикрепить на стену, сориентировав его по горизонтальному уровню. На шаблоне будут показаны точки крепления котла и монтажной планки под него, а также место выводы для дымохода.Совет! Дымоход можно направлять и в другую сторону.
	Далее по разметке насверливаем отверстия под крепеж и бурим проход в стене под дымоход. Если стена очень толстая, то советуем обратиться в организацию, занимающуюся алмазным бурением. Они сделают вам максимально ровное и красивое отверстие, в самые короткие сроки.
	Далее устанавливаем в отверстия пластиковые дюбеля, и на саморезы крепим монтажную планку. Эта деталь идет в комплекте с подавляющим числом моделей.
	Вешаем котел на стену, попадая монтажными крючками в ответные отверстия на корпусе агрегата. Снизу предусмотрена еще пара отверстий, чтобы закрепить котел окончательно и избавить его от возможных вибраций.
	Все входные и выходные патрубки в навесных котлах располагаются снизу. Первым подключается газовый контур – смотрите на маркировку и обращайтесь к инструкции котла, чтобы точно знать, что и где находится. На вводной патрубок накручиваем газовый кран. Предварительно резьбу можно уплотнить желтой фум лентой. Убедитесь, что в гайке имеется паронитовая прокладка. Качественно затяните соединение гаечными ключами. Далее на кран подключите гибкую подводку от газовой трубы – правила соединения те же.Внимание! Используйте только специальные подводки для газа. Лучше всего взять сильфонный стальной шланг.
	Далее подключаются контуры на отопление и ГВС. Опять же, смотрите маркировку. Если ваш котел одноконтурный, то у него будет всего 2 патрубка. В двухконтурном их 4. На отопление подключается подача и обратка, а на водоснабжение подача холодной воды и разводка до сантехнических приборов. На этом входе устанавливается фильтр механической очистки, который периодически придется ревизовать. Такую же примочку можно сделать и на обратке от СО. Подобные меры будут надежно защищать теплообменники котла от засорения.

Далее котел подключается к электричеству и производится его первая настройка и запуск. Читайте об этом также в инструкции от производителя.

После установки вас должны снова посетить работники Горгаза и выполнить опрессовку – проверку герметичности всех соединений.

Видео — Установка газового котла

Видео — Подключение газового котла

Типы котлов для отопления частного дома

Принцип работы котла всегда один — нагревание теплоносителя, чаще всего это стандартная водопроводная вода, в лучшем случае пропущенная через систему фильтрации. Для нагревания могут быть использованы различные виды топлива. В зависимости от этого различают:

1. Газовые котлы. Стабильные лидеры в области отопительных агрегатов. Причина популярности — низкая (относительно других энергоносителей) цена в России. Кстати, в Европе и других странах, где природный газ приобретается на государственном уровне, такие котлы имеют намного меньшее распространение. Плюсы — стабильность работы, цена, особенности — нужно обустраивать газоотводной канал, получать разрешительные документы, врезаться в магистраль подачи газа. Несмотря на большие расходы на начальном этапе, газовые котлы — одни из самых быстроокупаемых. Газовый котел


   Цены на популярные модели газовых котлов

   Газовый котел

2. Твердотопливные котлы. Сжигать в этих устройствах можно широкий ряд материалов: от угля и дров до специальных гранул, называемых пеллетами. Из плюсов — полная автономность как от газа, так и от электричества. Твердотопливный котёл можно использовать в любых условиях при наличии гравитационной циркуляции теплоносителя в системе. Минусы — повышенная пожароопасность при загрузке топлива, особые требования к помещению и наличие вытяжного дымохода. В отличие от газа, который подаётся автоматически, твердотопливный котёл нужно периодически снаряжать горючим. Установка тепловых аккумуляторов и автоматических систем подачи позволяет решить этот вопрос, но лишь отчасти. Твердотопливный котел


   Цены на модельный ряд твердотопливных котлов

   Твердотопливные котлы

3. Жидкостные котлы. Топливом в таких аппаратах выступает жидкое горючее, чаще всего дизельное топливо (солярка). Она используется потому, что опасность её воспламенения ниже, чем у бензина. После подачи дизельно-воздушной смеси через форсунку она сжигается в камере сгорания, снаружи которой расположен теплообменник с водяным контуром. Достоинства — высокий КПД и возможность длительной работы в автоматическом режиме. Минусы — необходимость оборудования ёмкостей для хранения запасов топлива, повышенные требования к размещению агрегатов и системам вытяжки отработанных газов. Жидкостный котел
4. Электрические котлы. У них очень много достоинств при монтаже и размещении. Для электроагрегатов не требуется отдельного помещения и вытяжных каналов, потому что ничего не сжигается. Среди котлов они самые экологичные. Благодаря работе на электрическом токе у них высокий уровень автоматизации, а отсутствие трубопроводов для подвода сжигаемых энергоносителей значительно упрощает конструкцию, исключая из неё форсунки, горелки, топки и тому подобные элементы топливных котлов. Минусов у них только два, зато весомые: дороговизна электричества при оплате коммунальных расходов и уязвимость системы отопления при отключении электроэнергии. Если в доме нет «света», электрокотёл перестаёт функционировать.
   •
   •
   •
   •
   Электрический котел


   Цены на модельный ряд электрических котлов

   Электрические котлы

Несмотря на различия в топливе, у всех котлов, вырабатывающих тепло в процессе сжигания чего-либо, есть много общего, в том числе и в правилах установки. Такой параметр, как мощность, также можно определять без учёта типа котла.

Таблица 1. Требуемая мощность котла для отопления дома по площади

Площадь дома, кв. м	Мощность котла, кВт
90 — 200	До 25
200 — 300	25 -35
300 — 600	35 — 60
600 — 1200	60 — 100

Выбор схемы отопления для котла отопления в частном доме

Сам котёл — лишь элемент системы отопления. Без труб и радиаторов, по которым циркулирует теплоноситель, его работа бесполезна. Поэтому разводку отопления нужно предусмотреть заранее, перед покупкой агрегата, дающего тепло. Задача облегчается тем, что отопительный контур для всех типов котлов имеет больше сходств, чем различий.

Гравитационная схема

Чаще всего такую схему используют для связки с твердотопливным или жидкостным котлом. Если подойти к вопросу строго, с учётом сохранения КПД, то современные газовые котлы не предполагают самотёчную циркуляцию теплоносителя. Во многих настенных и напольных моделях с электронным управлением уже встроен циркуляционный насос, который в принудительном порядке прогоняет воду или антифриз по трубам и радиаторам. В условиях частого отключения электроэнергии такой котёл будет бездействовать.

Общий вид гравитационной схемы

Тем не менее, во многих домах продолжают работать гравитационные схемы в связке с газовым энергонезависимым котлом простого типа с механическим управлением. С применением отопительных труб большого диаметра в системе создаётся достаточное давление воды для запуска газовой горелки. В старых системах брались трубы сечением 100 — 150 мм, которыми опоясывались комнаты по периметру. Теплоотдача такой конструкции невелика, зато сама она надёжна и долговечна. При установке радиаторов диаметр подающих труб должен быть не менее 40 мм для снижения гидродинамического сопротивления.

В гравитационных системах обязательным элементом является расширительный бачок. Если вода в системе достигает больших температур, в бак поступают её излишки из-за увеличившегося объёма. Бачок страхует систему от протечек и разгерметизации в случае скачкообразного повышения давления. В системах открытого типа бачок всегда расположен в верхней точке.

Гравитационная схема однотрубная. Это значит, что теплоноситель последовательно проходит все радиаторы, а потом возвращается через «обратку». Для монтажа батарей при такой системе используют байпасы — обходные трубы с запорной арматурой, благодаря которым можно производить демонтаж и замену батарей без остановки котла и слива теплоносителя. Также на каждом радиаторе ставят кран Маевского для стравливания воздуха скапливающегося внутри разводки.

Кран Маевского

Схема с принудительной циркуляцией

Единственный минус этого типа отопительной разводки — зависимость от наличия напряжения в бытовой электросети. Помимо котла, вторым важным узлом такой схемы является циркуляционный насос, который врезается в «обратку» перед возвращением её в котёл. Современные насосы бесшумны, производительны и потребляют электроэнергии так же, как лампочка накаливания. Зато благодаря такому устройству появляется возможность сделать выбор в пользу двухтрубной системы. В этом случае обвязочная труба проходит через все отапливаемые помещения дома. От неё к каждой батарее подаётся отдельный поток горячей воды, а из неё остывший теплоноситель сливается в «обратку», которая и есть та самая вторая труба в схеме. Это позволяет равномерно распределить тепло по всем радиаторам и поддерживать даже в самых дальних от котла помещениях одинаковую температуру.

Расширительный бачок при наличии циркуляционного насоса делается в обязательном порядке закрытым, чтобы можно было создать опредёлённое давление в системе. На случай превышения нормальных показателей предусмотрен аварийный клапан сброса давления.

Наглядное представление двухтрубной схемы

В обеих схемах должен быть предусмотрен подпиточный узел, через который в систему заливается теплоноситель. Если используется вода, то для наполнения трубопроводов врезают патрубок от водопроводной сети, установив на входе систему фильтрации. При использовании антифриза устраивают входной клапан с запорной арматурой, а закачку производят с помощью погружного насоса «малютка» или другого насосного оборудования.

Этапы установки отопительного оборудования на примере напольного газового котла

Поскольку именно газовый котёл — самый популярный, то именно его установка послужит примером процедуры обустройства системы отопления. Для газового оборудования необходимо получить разрешение в газовой службе и предоставить проект размещения котла. Получив разрешительные документы, можно приступать к монтажу котла.

Нужна ли отдельная котельная?

Хозяева частных домов, которые не сталкивались ранее с установкой газового оборудования, убеждены, что котёл нужно в обязательном порядке размещать в специально отведённом помещении — топочной комнате или котельной. Здесь есть свои тонкости. К помещению, в которых стоит котёл, предъявляются определённые требования. Её площадь должна рассчитываться исходя из 0,2 кубометра объёма на 1 кВт мощности котла, но при этом быть не меньше 15 кв. м. Для котлов с открытой камерой сгорания, которые потребляют в процессе горения воздух из помещения нужно предусмотреть хорошую и мощную вентиляцию, обеспечивающую достаточный приток воздуха. Материалы, из которых сделаны пол и стены помещения, должны быть негорючими.

Котельную можно оборудовать в подвале или цокольном этаже

Однако упускается из виду тот факт, что одноконтурные газовые отопители мощностью до 60 кВт разрешается устанавливать в любой комнате дома, и только свыше этой мощности — в цокольном этаже или подвале в отдельной нежилой котельной. То есть формально котёл может быть размещён в любом помещении, в котором соблюдены перечисленные условия, так как редко газовые котлы по мощности превышают указанный предел.

В итоге при выборе места для установки котла нужно принимать во внимание его мощность и сопутствующее оборудование. Для котлов, рассчитанных на отопление дома небольшой квадратуры, нет необходимости тратить квадратные метры на подсобку с котлом. Но если дом большой, двух-, а то и трёхэтажный, котёл для его отопления выбран мощный, да впридачу к нему хозяева хотят поставить теплоаккумулятор и котёл косвенного нагрева — тогда без котельной не обойтись.

При выборе места для установки котла нужно принимать во внимание его мощность и сопутствующее оборудование

Подготовка помещения

Вне зависимости от того, принято ли решение поместить котёл в отдельной топочной комнате, или разместить его в кухне или даже гардеробной, условия должны быть соблюдены, так как с открытым огнём шутки плохи, тем более если по трубопроводу подаётся природный газ, который может взорваться.

Шаг 1. Позаботьтесь о сопротивлении пламени. Хотя из газового котла не выскочит уголёк, как из буржуйки, пол вокруг котла и стены должны быть полностью негорючими. В деревянном помещении облицовку нужно выполнить так, чтобы между верхним негорючим листом и массивом древесины был проложен негорючий теплоизолятор, например, каменная вата. В кирпичных и бетонных домах достаточно облицовки, которая вплотную примыкает к стенам. В этом качестве можно использовать листы нержавеющей стали. Но всё же предпочтительнее керамическая плитка или керамогранит — они не так накаляются при температурном воздействии.

В качестве облицовки лучше использовать керамическую плитку

Шаг 2. Сделайте качественную вентиляцию. Если речь идёт о комнате с окном, то приоткрытой форточки или створки будет недостаточно. К тому же, трудно держать окна открытыми в зимний период, на который приходится пик работы котла-отопителя. Нужно устраивать приточную вентиляцию. Вытяжной в топочной не требуется, ведь часть воздуха вместе с продуктами горения будет постоянно выходить в газоотводной канал. В помещении без окон приточку устраивают на любой наружной стене, пробурив сквозной канал и поставив блок с фильтром и всасывающим вентилятором с внутренней стороны.

Схема расположения вентканалов

Шаг 3. Монтаж основания. Маломощные напольные котлы не очень тяжелы, но даже для них пол нужно тщательно осмотреть и подготовить. Что же касается котлов для отопления больших площадей, то они очень тяжелы и требуют отдельного фундамента. Ситуация проще, если под домом сделана монолитная железобетонная плита — тогда нужно лишь снять чистовой пол и сделать его заново из твёрдых негорючих материалов. При свайном или ленточном фундаменте нужно расшить пол залить отдельный фундамент из армированного железобетона. Лёгкие устройства до 150 кг можно устанавливать прямо на деревянные лаги, нужно лишь предусмотреть монолитный экран из негорючего материала.

Котельная в частном доме

Подключение к газоотводу и коммуникациям

Продукты горения под действием тяги удаляются через газоотводной канал. Сегодня в продаже есть стальные дымоходы, выполненные по коаксильной схеме. Между двумя слоями нержавеющей стали проложен слой плотного негорючего утеплителя. Дымоходные трубы крепятся на кронштейнах к стенам, секции фиксируются друг с другом специальным замком. Место прохождения дымохода через крышу и межэтажное перекрытие также теплоизолируют негорючим утеплителем. Ответственный момент — гидроизоляция кровли в месте примыкания к трубе. Снаружи он закрывается гидроизоляционным слоем и промазывается специальной мастикой. Плёнку и мембраны не используют — в контакте с дымоходом они могут оплавиться. Сверху вся конструкция закрывается фартуком — листом металла, который укладывается внахлёст с загибами и способствует стеканию воды по скатной крыше в обход отверстия выхода газов. Оголовок трубы оснащают грибком или козырьком для предотвращения попадания в трубу осадков.

Грамотно организованный дымоход

После этого выполняют врезку котла в систему отопления. Для этого на подводящих трубах заранее делаются резьбовые соединения — паяются на полипропиленовых трубах, привариваются на стальных. К патрубкам котла трубы крепятся гайками с помощью фум-ленты или комбинации герметика и сантехнического льна.

В последнюю очередь прибор подключают к газовой магистрали. Сами вы этого не сделаете, нужно обращаться в газовую службу. Становится понятной очерёдность работ: если все остальные уже сделаны, газовики сразу осуществят тестовый запуск котла, который является обязательным.

Газовые котлы – это сложное и опасное оборудование, если устанавливать и использовать его неправильно, поэтому существуют строгие нормы, регламентирующие эти моменты. Такая же высокая ответственность лежит на мастерах и при установке дымоходов от них, и это несмотря на то, что газы на выходе системы не очень горячие и не имеют цвета. Из-за этого протечки определить очень сложно, что может повлечь за собой неприятные последствия. В специальной статье разберем, каким должен быть дымоход для газового котла, а также узнаем, как монтируется одна из самых его популярных разновидностей.

Установка электрического котла своими руками

В отличие от газового или жидкостного, электрический котёл пожаробезопасен, не требует отвода газов и может быть проведён полностью своими руками. Электроварианты делаются настенными, так как в их конструкции нет громоздких частей. Отопительная разводка, циркуляционный насос и расширительный бачок — всё делается также, как и для газового котла. Отличие будет в том, что повесив котёл на стену и подключив к нему трубы отопления, нужно предусмотреть качественный силовой кабель и автомат отключения. Почти все бытовые электрические котлы рассчитаны на напряжение 220 В, но если речь идёт о мощный агрегатах, то их выгоднее запитать от трёхфазной сети в 380 В, для чего потребуется согласование.

Если в вашем доме на момент монтажа электрокотла не предусмотрен стабилизатор напряжения, то его стоит поставить, так как скачки в сети могут вывести автоматику из строя, а это самая дорогая часть в котле.

Отдельный переносной стабилизатор для котла

Цены на стабилизаторы напряжения электричества

Стабилизаторы напряжения электричества

Данные рекомендации относятся к котлам с трубчатыми элементами нагрева. Но электричество может всё, поэтому при его использовании есть оригинальные варианты. Речь идёт об электродных котлах. Вода разогревается в них путём прохождения тока через металлические пластины, которые быстро нагреваются. Дело в том, что такую схему можно реализовать в приборе очень компактных размеров: не нужно ни накопительных ёмкостей, ни блока ТЭНов. Если в доме всего две-три отапливаемых комнаты, можно вообще сделать под каждым окном отдельную батарею и врезать в неё электродный котёл. Все дополнительные работы — это подсоединить их к общему автомату с электронным управлением, а ведь провода тянуть намного легче, чем трубы с теплоносителем. Единственное требование — своевременная чистка, так как даже отфильтрованная вода кристаллизует растворимые в ней соли на электродах. Вариант — использовать дистиллированную воду.

Видео — Установка электрокотла

<index>Монтаж котла отопления

Отопительные котлы могут различаться по такому принципу, как метод установки. Они могут быть напольными или настенными. У таких котлов почти аналогичное подключение котла к системе отопления. Разница состоит лишь в том, что один тип котла будет установлен на стену, а второй монтируется на полу.

Если ваш выбор остановился на котле напольного типа, то потребуется позаботиться о том, чтобы основание пола было готово к такой операции, как монтаж котлов отопления.

Основание должно быть достаточно прочным, так как напольный котел весит немало. Если вам необходим котел настенного типа, то потребуется обеспечить надежность его крепления. Обычно в комплекте с котлом продаются специальные крепления для него. На эти кронштейны впоследствии будет подвешен котел.

Котлы, обладающие большой мощностью, требуют соблюдения некоторых особенностей при их монтаже. Такие котлы собираются в разобранном состоянии, а их сборка осуществляется в том месте, где будет производиться монтаж котла отопления. В базовой комплектации таких устройств должна быть инструкция по их установке, поэтому монтаж можно произвести и самостоятельным образом. Такие котлы – секционного типа, поэтому их сборка должна осуществляться согласно схеме.

Монтаж газового котла

Установка газового настенного котла

Газовые котлы набирают с каждым годом все большую популярность. Такие котлы установить не так легко, поэтому лучше всего обратиться за помощью к специалистам. Установка котлов отопления производится к трубе, в которой газ все время находится под высоким давлением. Самостоятельный монтаж котлов отопления водоснабжения такого типа категорически запрещен. Кроме того, вам потребуется разрешение на установку газового котла и другие документы. Врезка будет возможна только после того, как вы получите разрешение, будет составлен проект и произведена оплата. Стоимость монтажа котла отопления в настоящее время не так велика.

Самостоятельным образом потребуется только осуществить подключение котла отопления – то есть, соединить газовый кран с котловой горелкой. Для осуществления данного процесса потребуется газосварка. На входе трубы в дом также можно монтировать такой прибор, как отсечной клапан, оснащенный газоанализатором. Такой прибор обеспечит безопасность работы котла, так как он ведет контроль над уровнем загазованности помещения. В случае утечки такой прибор подаст условный сигнал. Также автоматическим образом с помощью клапана будет остановлена подача газа.

Многие современные газовые котлы оснащены дымоходами, имеющие внутри вентилятор. Продукты горения удаляются из системы принудительным образом. Также это положительно влияет на эффективность работы отопительного котла. Обычно дымоходами оснащены котлы настенного типа.

Рекомендуем к прочтению:Монтаж газовых котлов отопления

Установка котла, работающего на жидком топливе

Установка котла отопления такого типа – это нелегки процесс. Как установить котел отопления? Лучше, если этим будут заниматься специалисты.

Самый важный момент – это правильное расположение резервуаров, предназначенных для хранения отработанного масла или дизеля.

Также потребуется обеспечить все необходимые условия противопожарной безопасности.

Склад для хранения топлива можно сделать в том же помещении, которое является котельной. Также можно хранить топливо под навесом, на улице. От склада до котловой горелки необходимо провести материалопровод, оснащенный фильтром. Также такую систему можно дополнительно оборудовать насосом, который нужен для более равномерной подачи жидкого топлива.

Котел на жидком топливе

Монтаж котлов твердотопливного типа

Такие котлы можно разделить на две основные категории:

• Традиционные котлы;
• Пиролизные котлы.

Разница данных типов котлов состоит в том, что пиролизные котлы могут использоваться только для сжигания топлива, уровень влажности которого достигает максимум 20%. Однако у таких котлов есть и свое главное преимущество – они обладают более высокой эффективностью.

Во время монтажа пиролизного котла потребуется уделить внимание установке транспортера шнекового типа и специального бункера.

Такие устройства необходимы для того, чтобы загружать топливо в камеру сгорания автоматическим образом. Плюс этих компонентов состоит в том, что, в отличие от традиционных типов котлов, они не требуют присутствия человека, который должен подбрасывать топливо.

Проверка твердотопливного котла после его установки

Для такого оборудования потребуется довольно много места, так что придется подыскивать место, в котором можно обустроить котельную. Помимо шнека и бункера, необходимо место и для емкости с водой, которая необходима для создания буфера, так как подобное оборудование характеризуется довольно высокой мощностью. Минимальный объем такой емкости должен составлять около 50 литров.

Рекомендуем к прочтению:Автоматика для газовых котлов отопления

Котлы, работающие на твердом топливе, используют для своей работы тот воздух, который находится в помещении. В котельной необходимо организовать хорошую вентиляцию. Также котел потребуется оснастить дымоходом, а на его верхней части установить искрогаситель.

Монтаж котла, работающего на электричестве

Данный вариант является наиболее простым, так как для него не нужно монтировать дымоход, искать место для хранения топлива, покупать само топливо или обеспечивать вентиляцию.  Да и то, как правильно подключить котел отопления, не вызовет особых сложностей. Однако электричество обходится недешево, и это является главным недостатком такого типа котла.

Настройка электрокотла

Для того чтобы работа котла была наиболее эффективной, после того, как подключить котел отопления, потребуется установить приборы безопасности и некоторые компоненты для его автоматической работы. Остальные факторы будут зависеть, в основном, от того, какое напряжение в сети.

Обвязка котлов

Данный процесс является завершающим этапом в такой операции, как монтаж котла отопления своими руками. Гребенка является самым главным компонентом в этом деле. От нее будет начинаться распределение всех магистралей сети отопления.

Сантехническая гребенка отопления

Подключение котла отопления своими руками – процесс непростой. Самое главное – это установить запорную арматуру, распределить правильным образом контуры и монтировать расширительный бак. Если все работы по монтажу оборудования завершились, можно запускать воду в систему.

Данная схема установки котла отопления и его обвязки является наиболее простой, но она служит основной инструкцией для монтажа котла любого типа. Самое важное – это соблюдать правильную последовательность.

Электричество необходимо для работы не только электрических котлов. Любые котлы, которые оснащены автоматикой, являются зависимыми от электроэнергии. Электричество необходимо для работы различных контрольных приборов, регулирующих блоков, элементов, обеспечивающих уровень безопасности, и так далее.

Кто-то подумает, что то, как правильно установить котел отопления, не представляет ничего сложного, особенно посмотрев видео. Однако данный процесс далеко не простой и лучше всего доверить его квалифицированному специалисту в данной области, к тому же, — стоимость установки котла отопления не так велика.

</index><index>

Жители частных строений чаще всего не пользуются централизованной подачей тепла из-за отсутствия магистралей, поэтому установка котлов является основной заботой хозяина перед отопительным сезоном. Но сегодня эта задача встает и перед владельцами квартир, которые просчитали затраты на централизованное и автономное отопление, отдали предпочтение последнему варианту. Рассмотрим, как правильно установить оборудование, выбрать схему и присоединить агрегаты в систему.

Правила установки отопительного оборудования и дымоходов

Монтаж котла требует соблюдения правил и нормативов, которые прописаны в законодательстве. Соблюдение регламента обязательно, иначе пользователю грозят штрафы и, возможно, принудительное устранение конструкции.

Что нужно знать:

1. Отводить продукты сгорания вентиляцией нельзя, требуется обустройство дымохода. Труба должна быть без углов и поворотных элементов, количество изгибов не более 3-х, горизонтальная часть трубы в границах котельной не может превышать длины в 300 см. Высота трубы над крышей от 500 см, дымоход изготавливается из негорючих и химически инертных материалов.
2. При установке котла отопления в частном доме дымоход выводится черед трубу. В квартире, не оснащенной отдельным дымовым каналом, придется заранее оборудовать и сам канал, и трубу отвода продуктов сгорания. Вывод в квартире осуществляется через стену, отверстие должно быть не менее 100 мм, пробивается только во внешней стене, агрегат рекомендуется навешивать или устанавливать к той же стене, где пробито отверстие для дымохода.
3. Размер дымохода указывается производителем к каждому типу оборудования. Параметры диаметра трубы не могут быть меньше, чем размер отводящего отверстия в корпусе прибора. Также в дымоходной конструкции нужно оборудовать отверстие для чистки от засорения.
4. Часть трубы, соединяющая котел и дымоход, должна быть длиной от 25 см.
5. Настенные котлы навешиваются с учетом расстояния от нижнего патрубка до пола не менее 80 см, обрез патрубка размещается не ниже уровня сливной конструкции раковины.
6. Пространство над и под агрегатом должно оставаться свободным. Под оборудование настилается лист жаропрочного материала стороной в 100 см. В самую высокую точку системы монтируется расширительный бак и воздушный кран.

Специалисты советуют перед приобретением котла проверить полноту комплектации оборудования. В комплекте может не оказаться крепежей, их придется докупить.

Реклама

Важно! Если у продавца агрегатов нет сертификата, такое оборудование газового типа невозможно зарегистрировать. При покупке надо внимательно осмотреть внутреннюю сторону корпуса оборудования, цифры номера должны совпадать с указанными в сопроводительной документации. Есть несовпадение – котел не зарегистрируют.

Регламентирующая документация и разрешение на установку

Все нормативы указаны в следующих документах:

• СНиП 31-02-2001 (газовое оборудование);
• СНиП 41-01-2003 (отопление, вентиляция);
• СНиП 21-01-97 (пожарная безопасность);
• СНиП 2.04.01-85 (водопровод и канализация).

Подключение котлов в частном доме регламентируется СНиП 2.04.08-87.

Разработка и утверждение проекта

Чтобы получить разрешение на монтаж оборудования, нужно получить технические условия для подключения к газовой магистрали.

Важно! Установка твердотопливного котла в частном доме не требует получения разрешений, нужно только оборудовать отдельное помещение.

Получение разрешений возможно только при наличии проекта, для этого надо сделать следующее:

Рекомендуем к прочтению:Замена отопительных радиаторов в квартире и стоимость установки батарей

1. Подать заявление в службу газоснабжения дома или города. В заявлении указать параметры расхода газа, расчет по СНиП 31-02. В среднем газовая плита потребляет от 0,5 м3/сутки, применение газовой колонки для подогрева воды еще 0,5 м3 в сутки, отопление бытовым газовым котлом при условии системы с водяным теплоносителем 7-12 м3 в сутки.
2. Запрос рассмотрят специалисты. Срок от 7 до 30 дней.
3. При положительном решении на руки хозяину выдается документ с определенными техническими условиями, он и является разрешением на установку.
4. Можно обратиться в компанию, оказывающую услуги проектирования систем. В проекте будет предусмотрена схема выкладки коммуникаций с учетом всех точек подключения – к газовой магистрали в частном доме, к подключению котла – в квартире.
5. Утверждается проект компанией, которая отвечает за газоснабжение дома. Срок рассмотрения и утверждения от 7 до 90 дней.

К проекту нужно приложить:

• техпаспорт котла;
• инструкцию эксплуатации;
• сертификаты технического и санитарного соответствия нормативам;
• заключение экспертов о безопасности применения оборудования и соответствии нормативам.

Документы выдает продавец оборудования, оформляются они производителем. Если проект не одобрен, то хозяину будут выданы условия для получения положительного решения. При разрешении проектной документации, можно вызывать специалистов и проводить работы по монтажу оборудования.

Требования к помещению котельной

Вне зависимости от зоны расположения оборудования, любые котлы мощностью от 30 кВт должны устанавливаться в отдельное помещение.

Нормы для котельной следующие:

1. Комната должна быть отдельной, размещенной лучше в подвале или цокольном этаже. Для частных домов установка приборов газового типа разрешена только в одноэтажных строениях.
2. Объем помещений не менее 4 м3. Чем больше мощность оборудования, тем больше должно быть помещение.
3. Высота стен от 2,5 м.
4. Для установки напольного оборудования зона обшивается огнеупорным материалом.
5. В комнате должно быть минимум 1 окно.
6. Дверной проем выхода не менее 80 см.
7. Напольный агрегат обязательно подключать к дымоходу, настенный – по виду конструкции и рекомендации от производителя.
8. Зоны прохода трубы через стены и крыша обшиваются огнеупорным материалом.
9. Расстояние от котла до любых других газовых, электрических приборов не меньше 30 см.
10. Свободное расстояние вокруг котла не менее 130 см. Это нужно для проведения профилактических работ.
11. Установка и навешивание прибора строго по горизонтали без отклонений и возможности вибрации.
12. Для обшивки стен котельной применяются негорючие материалы.
13. В помещение должна быть подведена холодная вода.
14. Все розетки должны быть заземлены.
15. Помещение необходимо оборудовать приточно-вытяжной вентиляцией. Размер вентиляционного отверстия не менее 1/30 от общей площади котельной. Каналы вентиляции держать постоянно открытыми.
16. Котел устанавливается максимально близко к трубе дымохода.

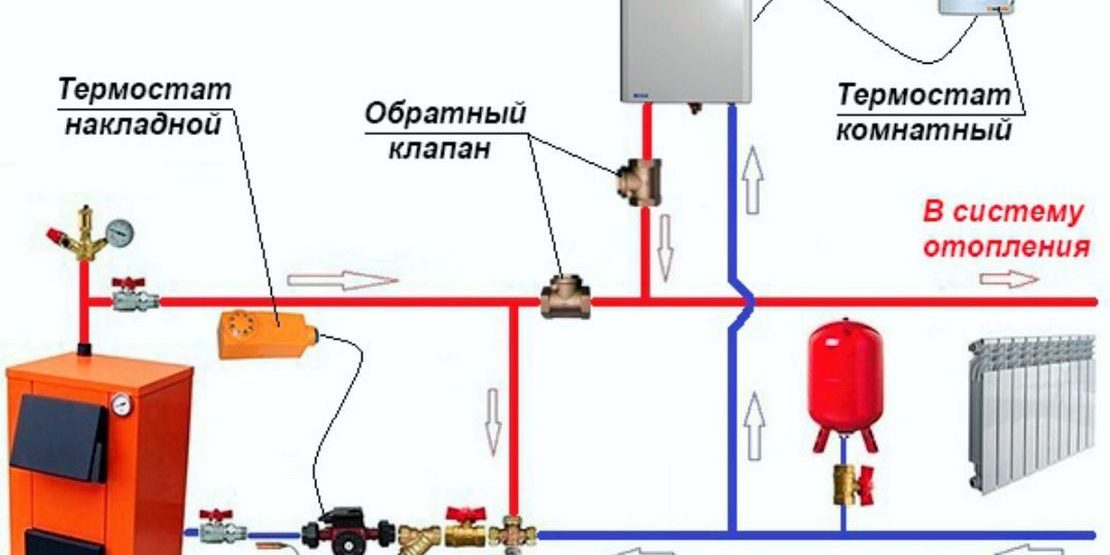

Схема подключения твердотопливного котла

Различается открытая и закрытая схемы, открытая может быть самотечной или принудительной. Выбирается схема подключения отопительного котла в частном доме по требованиям, выставляемым хозяином.

Разница между системами в том, что расширительный бак открытой системы – не герметичный и схема может быть самотечной без установки циркуляционного насоса, а закрытая система дополняется герметичным баком и практически всегда установкой насосного оборудования.

Самотечные схемы энергонезависимые, но ток теплоносителя более медленный. Не применяются теплосистемы в домах большой площади или более 1 этажа. Особенности закрытой системы в установке предохранителя на подающую трубу, монтаже воздухоотводчика в верхней точке контура.

Рекомендуем к прочтению:Замена отопительных труб в квартире и как их спрятать

На заметку! В систему можно встраивать дополнительный накопитель горячего теплоносителя, оборудование для регулировки интенсивности подачи воды и прочие элементы.

Монтаж твердотопливного котла

Никаких особых сложностей не предвидится, важно выполнить ряд условий:

• При установке предусматривается место для загрузки топлива. Зона обшивается металлическим листом для защиты от угля.
• Обустройство дымохода с обязательным выводом на улицу.
• Перед установкой котла просчитывается длина трубопровода, количество батарей отопления – все это влияет на мощность агрегата.
• Обвязка твердотопливного котла двухконтурного типа подразумевает установку бойлера (накопительного бака) для ГВС. Оборудование продается в готовом виде, параметры подбираются по типу котла. Если в помещении котельной нет отопления, необходимо утеплить оборудование, чтобы теплоноситель не остывал в процессе транспортировки.
• Процесс обвязки прописан производителем – патрубок выхода теплоносителя стыкуется с подающим трубопроводом, а труба обратки подключается к специальному отводу в баке. Обязательна установка расширительного бака – для систем открытого типа его ставят в верхнюю точку схемы, герметичный бак можно устанавливать в любую точку схемы.
• Если котел не оснащен встроенным теплообменником, устанавливается клапан безопасности или группа безопасности (байпас). Циркуляционный насос монтируется на обратный трубопровод, как и спусковой вентиль. Перед насосом обязательно установить фильтр грубой очистки.

Важно! При монтаже схемы с принудительной циркуляцией группа безопасности устанавливается в обязательном порядке вне зависимости от характеристик котла.

Схема подключения газового котла

Виды систем – открытая или закрытая, циркуляция самотечная или принудительная (с насосным оборудованием). Стоит знать, что установка газового котла поручается только специалистам, которые будут действовать по утвержденному проекту, где указывается и схема.

Стоит знать:

1. Одноконтурный котел применяется только для отопления. Это оборудование с одним теплообменником.
2. Двухконтурный котел может использоваться для отопления и ГВС. Оснащен двумя теплообменниками.

Чаще всего применяется двухконтурный вариант. Подключение газового котла в частном доме проводится при наличии магистрали, куда выполняется врезка трубопровода определенной модели и марки – все элементы придется докупать. Стоимость услуги начинается от 1500$ (100000 рублей), сумма может быть больше или немного меньше, но покупать комплектующие для наружного обустройства системы заранее не рекомендуется – все элементы должны совпадать с требованиями компании.

Монтаж газового котла

Настенные котлы минимальной мощности разрешают выполнять собственными руками, но только при наличии разрешения, а тестирование системы будет проводиться под надзором специалистов.

Рассмотрим этапы работы в квартире, и как выполняется установка котла отопления в частном доме, установка трубы:

• напольный агрегат устанавливается на постамент из негорючего материала – лист асбеста, металла;
• настенное оборудование навешивается на крюки, вмонтированные в стену с учетом горизонтальной ровности;
• корпус прибора должен равномерно опираться на опоры, крепиться на стене – любые вибрации не допускаются;
• необходимо поместить оборудование подальше от электроприборов и обеспечить беспрепятственный доступ к корпусу со всех сторон;
• от верхней грани котла до потолка не менее 120 см;
• от боковой стены, защищенной огнеупорным материалом до стенки корпуса не менее 26 см, если стена не обшита, то до напольного агрегата должно быть не менее 32 см;
• навесное оборудование монтируется на высоте не менее 100 см от пола на крюки, которые приложены в комплекте;
• подключение трубы дымохода производится через специальный патрубок, который стыкуется максимально герметично, соединение «по дыму», то есть патрубок котла вставляется в раструб трубы дымохода, а не наоборот.

Важно! На трубу подачи газа устанавливается перекрывающий вентиль.

Остается правильно стыковать оборудование с системой отопления и подачи воды. Стоимость обвязки котла отопления газового зависит от сложности работ и начинается от 160$ (12000 рублей).

Процесс обвязки идентичен с процедурой для твердотопливного котла и включает монтаж фильтров грубой очистки, запорных кранов, циркуляционного насоса и байпаса с запорной арматурой для переключения работы системы на разный вид циркуляции. Общими правилами монтажа котлов газового и твердотопливного считается подключение к водопроводу до точки разветвления труб, причем как можно ближе к входу трубы через стену котельной. Тестирование системы с газовым оборудованием производится под присмотром специалистов.

</index>Используемые источники:

• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/ustanovka-kotla-otopleniya-v-chastnom-dome.html
• https://remont-book.com/ustanovka-kotla-otopleniya-v-chastnom-dome/
• https://otoplenie-doma.org/montazh-kotlov-otopleniya.html
• https://dizain-vannoy.ru/sistema-otopleniya/obsluzhivanie/ustanovka-kotlov.html
