Монтаж теплого пола без смесительного узла (коллектора)

Коллектор в устройстве теплого водяного пола служит для корректирования температуры в теплоносителе. Нагрев, которого происходит котлом с регулировкой параметров при помощи программ. Стандартные показатели тепла равны 55 градусов Цельсия, что бы комфортная температура теплого пола составляла 30 °С.

Если система имеет смесительный узел, который может самостоятельно отрегулировать высокую подачу температуры способом добавления холодной воды.

Но при монтаже теплого пола с отсутствием коллектора горячая вода должна поступать нужной температуры, соответственно это требует установки в системе отдельного котла.

Индивидуальный радиаторный вариант отопления пола нуждается во втором котле или в подключении к центральному отоплению. Средние нормы тепла в батареях равны 69-79 градусов Цельсия. А это на 20 градусов больше рекомендованного тепла для пола с подогревом.

Особенности подключение теплого пола без смесительного узла

Часто возникающая оплошность при установке системы с отсутствием смесительного узла – это монтаж на очень крупные размеры помещения.

Основные требования при установке:

1. Стены в помещении должны быть утеплены (снаружи или внутри);
2. На полу должна быть проложена теплоизоляция;
3. Качественные стеклопакеты;
4. Монтаж пола вблизи от системы обогрева;
5. Площадь комнаты не больше 25 м2.

Недостатки системы без коллектора:

Большие потери тепла на пути от нагревательного прибора и самом агрегате трубопровода. Соответственно необходимо сберечь тепло на поверхности пола.

Необходим грамотный расчет длины контура и схемы, для того чтобы обратный показатель температуры не был слишком заниженным. В противном случае при теплообмене котла образуется много конденсата, который может быстро вывести устройство из строя.

Монтаж конденсатного котла с высоким КПД помогает при холодной «обратке», на прибор не влияет низкая температура при нагреве.

Способы сборки

Элементарный принцип сборки – это присоединить конструкцию теплых полов к центральному отоплению. Минусом такой системы является риск поломок трубопровода теплого пола из-за подачи высокой температуры воды в радиаторах.

Самостоятельно сооруженная конструкция, которая подключена к центральной точке отопления, может быть оштрафована и демонтирована органами надзора при обнаружении.

Два лучших способа для укладки труб без смесительного узла:

• змейка помогает распределять районы нагрева (обойти мебель либо сантехнику);
• улитка способствует равномерному нагреву площади пола.

Оба способа должны быть сконструированы из двойной системы трубопровода – для подачи и возвращения воды.

После того как трубопровод проложен его подключают к котлу. Насос нужной мощности обеспечит скорость движения элемента нагрева по трубопроводу.

Модели насосов бывают ручного и автоматического управления. Прибор ставится на подающую часть трубы. При отсутствии в системе коллектора насос размещается под котлом.

Соединительную конструкцию завершает клапан, который следует установить между трубой и насосом.

Для стабильной работы теплого пола с отсутствием коллектора, рекомендуется подобрать добротный электро или газовый котел с не маленькой мощностью. Лучше приобрести котел в комплекте с насосом.

Отличия конструкций радиаторного отопления и водяного теплого пола

1. Радиаторному отоплению характерны высокие температуры теплоносителя, температура подачи примерно равна 70 градусам, а обратная отдача 50 °С. Особенности монтажа – насос устанавливается не на подающую сторону, что бы исключить вероятность перегрева.
2. Температура пола при обогреве должна быть не больше 26-30 °С, комфортная температура для щадящей работы насоса составляет 40 °С.
3. Циркуляционная скорость радиаторного отопления не велика, из-за перепада температуры вполне будет достаточно установить котел со встроенным в него насосом.
4. Тонкие пластиковые трубы являются радиатором теплого водяного пола. Длина труб может достигать более ста метров в одной монтажной системе. Соответственно и насосное устройство должно быть мощным, чтобы проталкивать воду через трубопровод.

Система с трехходовым клапаном

Сборка термостатического клапана (трехходового) производится на трубы подачи тепла, к противоположному потоку присоединяется перемычка.

Данный прибор регулирует температуру подачи тепла, которая подводится к насосу. Клапан функционирует как смеситель с термочувствительным элементом.

Преимущества клапана — это защита системы от слишком высоких температур (перегрева) и при необходимости во время поломки автоматически перекроет подачу теплоносителя и обратного потока. Благодаря этому клапан берет на себя часть работы смесительного узла.

Выбираем насос

Можно ли обойтись без смесительного узла? Можно, но без насоса вряд ли. Циркуляционная станция увеличит давление и равномерно прогреет воду, не будет делать избыточное давление, и протолкнет воду с требуемой скоростью.

Перед выбором насоса нужно определиться с фирмой, моделью, материалом из которого он состоит.

Для эксплуатации в бытовых условиях рекомендуется использовать два вида оборудования:

1. Насос с мокрым ротором. Данная техника не имеет большую мощность, но может обеспечить работу пола с подогревом, площадь которого равна 350-400 м2. Ротор носит «мокрое» название из-за расположенного колесика в теплоносителе, охлаждение и смазка проходит при его использовании. Прибор пользуется популярностью благодаря тихой работе, надежности и экономной потребности электроэнергии.
2. Модель с сухим ротором – достаточно мощный прибор, в котором ротор расположен в непроницаемой ёмкости. Данный тип техники используют для обустройства фонтанов в частных домах или парковых зонах. Модель нуждается в периодическом техническом обслуживании.

Большинство распространенных ошибок, которые допускаются при монтажных работах:

• Трубы залили в пол и забыли про изоляцию. Фольгированная подложка не подходит, лучше, если это будет вспененный полистирола. В противоположном случае половина тепла уйдет на обогрев перекрытий либо грунта.
• Монтаж производится лишь под плитку (исключение — электрический вид полов с подогревом). При профессиональной сборке можно отапливать постройки с толстым слоем покрытия на полу.
• Конструкция теплого пола подключена к котлу без смесителя. Это необходимая часть, которая поддерживает температуру для питания системы.
• Укладка металлопластиковых труб улиткой во всех помещениях.

Различные комнаты нуждаются в разных подходах монтажа. Например, труба, которая проходит от наружных стен на расстоянии 40-80 см, должна быть смонтирована плотно для компенсации потери тепла.

Вывод

Схема монтажа теплого пола подбирается с расчетом площади конкретной комнаты, исходя из варианта его обогрева. Укладка труб улиткой – универсальный и экономный способ обогрева помещения при любых погодных условиях.

Чем больше длина пластиковых труб, тем мощнее должен быть насос. Ведь потребуется хороший напор и необходимость преодоления большого гидравлического сопротивления.

Лучше приобретать и устанавливать регулируемые насосы, которые имеют три скорости.

Полезное видео

При установке водяного обогрева пола используется основном коллекторная система.  Но существует вариант подключения отопительного оборудования такого типа без приборов корректирующих температурный режим теплоносителя. Монтаж теплого пола без смесительного узла имеет свои особенности сборки и подключения.

Особенности устройства пола без смесительного узла

В системе обогрева пола со смесительным узлом не возникает проблем с температурным режимом теплоносителя в контуре. Нагретая котлом жидкость поступает в коллекторную группу, где происходит смешивание ее с охлажденным теплоносителем из обратной ветки контура. Благодаря этому теплый пол всегда имеет приемлемую температуру.

Монтаж водяного оборудования обогрева пола без смесительного узла предполагает рабочий процесс системы с отсутствием регулировки температурного режима поступающей в контур жидкости. Поэтому для такого типа установки требуется отдельный котел.

При установке теплого пола без коллектора нагретый отопительным прибором теплоноситель в процессе поступления в трубопровод быстро остывает. За счет этого происходит неравномерный прогрев поверхности полового покрытия.

Чтобы максимально сохранить необходимую температуру в водяном контуре следует при монтаже системы без смесительного модуля учитывать такие требования:

• не использовать такую схему установки для помещений, площадь которых превышает 25 метров квадратных;
• в помещении должна быть полная теплоизоляция стен, включая использование утеплителя с внутренней и внешней их стороны;
• исключить потери тепла из окон – установить качественные стеклопакеты;
• вся площадь половой основы должна быть покрыта теплоизоляционным материалам;
• установку пола нужно производить сразу возле системы обогрева.

При укладке водяного контура особое значение имеет правильный расчет его длины. Слишком большой метраж системы обогрева становится причиной заниженной температуры теплоносителя поступающего обратно. Это может привести к появлению конденсата в большом количестве на теплообменном устройстве котла. В итоге теплообменник быстро выйдет из строя.

Нюансы подключения

Для установки теплого пола без смесительного узла понадобится котел, насосная группа и термостатический смесительный трехходовой клапан. Также для монтажа требуется приобрести качественный трубопровод и комплектующие элементы для его подсоединения.

Варианты сборки

Укладка водяного контура теплого пола без коллекторного узла выполняется двумя способами:

1. Улитка. Такая схема предполагает спиральную укладку по периметру комнаты с последовательным сужением контура к центральной части. Расположение труб подачи и обратки осуществляется через ряд.  При этом расход материала несколько снижается в сравнении другими вариантами установки, а плавный изгиб позволяет избежать образования изломов на поворотах трубопровода.
2. Змейка. Трубы системы изначально охватывают периметр помещения, а затем переходят волнистыми изгибами в середину комнаты. Подающий и обратный контур при этом располагаются рядом. Вероятность изломов на поворотах труб в такой схеме намного выше.

Установка системы обогрева без смесительного модуля должна проводиться по таким схемам с двойной укладкой труб – подачи и обратки.

Перед тем как подсоединить оборудование для обогрева пола к отопительному прибору следует правильно выполнить расчеты мощности насоса. Установить необходимый параметр можно с помощью такой формулы:

G =(Q×0,86)/Δt

где G является производительностью отопительной системы, Q – мощность установленного котла; Δt – величина температурных перепадов теплоносителя и 0,86 – коэффициент передачи.

Тип котла для подключения теплого пола без смесительного узла не имеет особого значения. Основным требованием к прибору является его достаточно высокая мощность. Большим плюсом будет, если в отопительное устройство идет уже со встроенным насосом. Во время функционирования отопительной системы котел должен быть настроен на необходимую температуру обогрева пола.

Специалисты рекомендуют устанавливать отопительное оборудование конденсационного типа. Такие котлы имеют довольно высокий уровень КПД, а также способны бесперебойно работать при низких температурных режимах нагрева.

Часто монтаж теплого пола без коллекторного узла производится по комбинированной схеме отопления – радиаторная система и оборудование обогрева половых покрытий. Основной задачей в таком случае становится снижение температуры теплоносителя в батареях 70-80 градусов до необходимого режима для водяного контура – 40 градусов. Поэтому установка теплого пола без коллектора предполагает обязательное наличие трехходового термостатического клапана.

Выбор насоса

Монтаж системы обогрева половых покрытий без смесительного узла предполагает обязательную установку циркуляционных приборов. В таком случае насос позволит в несколько раз увеличить давление и подаст теплоноситель с необходимой скорости в трубопровод.

От типа насоса, его мощности и качества зависит стабильность и эффективность работы теплого пола. Поэтому достаточно важно правильно выбрать циркуляционное изделие.

Для водяного обогрева пола, который устанавливается без коллекторной группы можно использовать такие виды бытовых насосов:

1. С сухим ротором. Вращающийся элемент в таких моделях помещен в непроницаемую емкость. Большим преимуществом устройства считается достаточно высокая мощность. К недостаткам использования относят необходимость постоянного технического обслуживания прибора.
2. С мокрым ротором. В конструкции устройства имеет колесико, расположенное в теплоносителе, который способствует охлаждению рабочих частей насоса во время рабочего процесса. Достоинством прибора является высокая износостойкость и отсутствие шума при функционирующем положении. Отрицательной стороной применения насоса с мокрым ротором является невысокий показатель КПД, среднее значение которого составляет 50 процентов.

При выборе насоса для системы обогрева пола без коллектора необходимо взять во внимание, что чем длиннее метраж трубопровода, тем больше должна быть мощность прибора. Рекомендуется покупать насосы с автоматической регулировкой. При этом лучшим вариантом считается циркуляционный прибор с тремя скоростями.

Установка термостатического клапана

Такое смесительное устройство монтируется на подаче теплоносителя. После клапана обязательно устанавливается насосный узел, которому подается теплоноситель с уже отрегулированной температурой.

В схеме установки теплого пола без смесительного узла используется трехходовой термостатический клапан. В данной системе он выполняет функцию коллектора. Недостатком его использования как основного устройства для регулировки температуры жидкости является невозможность пропорционального дозирования холодной и горячей воды. Поэтому эффективность оборудования без коллекторной группы несколько ниже.

С помощью установки клапана исключается перегрев системы. При возникновении поломок отопительного оборудования, включая отсутствие подачи теплоносителя из обратного контура, термостатическое устройство перекрывает подачу жидкости. При этом клапан ограждает подачу от обратного хода.

Если теплый пол без коллектора используется для помещений с большой площадью, то смесительный клапан необходимо монтировать на входящем холодном конце.

Это позволит избежать лишних тепловых потерь и оградит от появления на теплообменнике большого количества конденсата.

Типичные ошибки при монтаже

Иногда при установке теплого водяного контура предполагают использовать центральное отопление. Данные расчеты совершенно недопустимы, так как в радиаторах температура значительно превышает требуемые показатели для системы обогрева пола, и такое подключение может нанести серьезный вред трубопроводу. При этом в квартирах без особого разрешения монтаж в общую отопительную систему запрещен.

Нередко при установке водяного обогрева пола без смесительного узла наблюдаются сбои в рабочем процессе оборудования или система не эффективно функционирует в помещении. Такие нарушения возникают при допущении некоторых ошибок во время монтажных работ:

1. Укладка была произведена на достаточно неровную поверхность. При установке пола допускаются перепады, не превышающие пяти миллиметров.
2. Неправильно подобранный фольгированный утеплитель. Для теплоизоляции половой основы оптимальным вариантом является вспененный полистирол. После расположения материала на всей площади пола обязательно необходимо скрепить все стыки малярным скотчем.
3. Мощность насоса не соответствует размеру системы. Чтобы повысить продуктивность рабочего процесса теплого пола без коллекторной группы следует приобретать циркуляционные устройства с высокой мощностью.
4. Стяжка системы обогрева выполнена в несоответствии с необходимыми техническими требованиями. При бетонной заливке иногда уклоняются от установки демпферной ленты. Такой недочет часто становится причиной образования трещин в цементном покрытии, что приводит к тепловым потерям. Также причиной разрушения стяжки может стать включение системы раньше требуемого срока. После заливки пола раствором следует выждать не менее тридцати дней для полного застывания бетона.

При правильной установке отопительная система должна обогревать не менее 70 процентов пространства в помещении. Поэтому перед монтажом оборудования следует правильно выполнить все расчеты и наметить схему укладки.

Монтаж теплого пола без смесительного узла имеет несколько основных достоинств – простота укладки и подключения, а также снижение затрат за счет отсутствия дополнительного оборудования. Но при этом следует учитывать, что эффективность данной схемы в несколько раз ниже, чем при использовании коллектора. Но если особых запросов к обогреву помещения нет, то можно значительно сэкономить, выполнив установку водяного обогрева пола без смесительной системы.

Привет всем, кто читает этот пост! В нем я решил изложить свои мысли по поводу всяческих нестандартных вариантов исполнения водяного теплого пола. Здесь я изложу свое мнение, оно не обязательно правильное, но оно точно есть. Я сам занимаюсь продажей оборудования для ВТП (сокращенно водяной теплый пол), а не его монтажом. Поэтому мне больше известна теоретическая сторона этого дела, а не практическая. Моими оппонентами будут множественные народные умельцы, которые «сто раз так делали и все работает». Оно, конечно, может и работать, но тут весь вопрос правильно ли оно работает или нет. И тут начинаются всяческие вопросы к умельцам, на которые они внятно ответить не могут и переходят на крик. Ну ладно, не будем о грустном. Давайте перейдем к сути.

Теплый пол без смесительного узла.

У многих людей возникает вопрос: «А зачем нужен смесительный узел?». Его еще могут называть группой автономной циркуляции или узлом подмеса. Об этом хитром девайсе была написана отдельная статья и я рекомендую ее к прочтению. Итак, можно ли без него обойтись?

Смесительный узел изменяет температуру теплоносителя в комбинированных системах отопления. В частности, если вы используете в системе отопления радиаторы и водяной теплый пол, то обойтись без него будет проблематично. В радиатор для того, чтобы он отдавал паспортное количество ватт должна приходить вода с температурой 90 градусов, а для теплого пола необходима температура теплоносителя не выше 50 градусов, при условии нормального утепления. Даже если подключить ВТП к «обратке» радиаторов (это возможно в двухтрубной системе), то температура теплоносителя там будет выше, чем нужно. Возникнет неприятный эффект «горячего» пола. По нему приходится ходить в тапочках или застилать коврами, что сводит весь комфорт на нет.

Если же вы захотите уменьшить температуру «подачи» котла до 60 или менее градусов, то вы обнаружите, что в вашем помещении стало сильно прохладнее, чем было до того. Действительно, ведь у радиаторов забрали то тепло, которое они должны были отдавать. А водяные теплые полы не могут восполнить тепловых потерь помещений. Таким образом, не использовать группу автономной циркуляции возможно, но тогда водяной теплый пол должен быть основным отоплением, либо на теплые полы должен работать отдельный котел. В последнем случае вся экономия на покупке смесительного узла будет сведена к нулю. Ладно, давайте подробнее рассмотрим вопрос использования ВТП в качестве основной системы отопления

Теплый пол как основная система отопления.

Многим людям не нравится видеть радиаторы на стенах и они хотят везде сделать отопление при помощи ВТП. Скажу сразу, что в принципе это возможно, но тут есть несколько важных моментов, о которых нельзя забывать. Давайте приведем их в виде списка:

• Хорошая теплоизоляция дома — тепловые потери дома должны быть маленькими. Связано это с тем, что с одного квадратного метра ВТП можно «получить» максимум 75 — 80 Вт. Тепловые потери с одного квадратного метра площади не должны превышать эту цифру.
• Теплые полы должны быть везде — при использовании ВТП как основного отопления вам придется прокладывать их во всех жилых и нежилых помещениях. Это может сильно увеличить стоимость системы отопления.
• Нужно подбирать подходящие для ВТП напольные покрытия — не каждое напольное покрытие подойдет для теплых полов. Идеальным вариантом здесь будет кафель, но желающих выложить все полы в доме кафелем мало. Это дорого, да и дом сразу становится похожим на больницу или морг. Популярный ламинат и паркет не весь подходит для такого отопления, такое покрытие будет теплоизолятором, который уменьшает теплоотдачу ВТП.
• Теплые полы не отсекают потоков хододного воздуха от окон — радиаторы и конвекторы вешают под окнами, чтобы отсекать потоки холодного воздуха от них. При отсутствии под окнами приборов отопления, от них может неприятно тянуть холодом.
• Необходимо минимизировать количество мебели — мебель закрывает поверхность пола и тем самым уменьшает теплоотдачу поверхности. Кроме того, вся имеющаяся мебель должна быть на ножках. Это необходимо для конвекции воздуха.

Теплый пол без коллектора.

Коллекторы для теплых полов стоят приличных денег и по этой причине многие люди стараются избежать их покупки. На замену стандартным коллекторам приходят самодельные, сделанные из полипропиленовых тройников или, в лучшем случае, из коллекторов с запорными вентилями, которые предназначены для разводки лучевой системы радиаторного отопления. Выглядят они следующим образом:

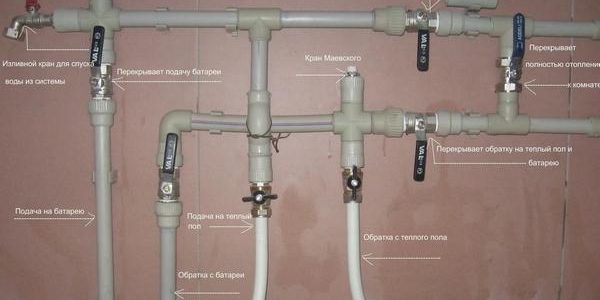

Главным их отличием от стандартных является отсутствие расходомеров. Многие «самоучки» мне заявляют, что 100 раз без них все делали и все работает. Но при этом они не уточняют, что не получается добиться одинаковой температуры в контурах. Такой эффект появляется из-за того, что вода как электрический ток стремится идти по пути наименьшего сопротивления, а это значит, что через более короткие контура расход теплоносителя будет больше, чем через более длинные. Расходомеры как раз и нужны, чтобы видеть через какой контур расход больше. Расход через контура выравнивается при помощи балансировочных клапанов, которые располагаются на обратном коллекторе. Отбалансировать контура без расходомеров почти невозможно! ВТП инерционная система и отклик от поворота вентиля вы получите минимум через несколько часов. При этом всем отдельно расходомеры стоят очень дорого. Сделано это, по-моему мнению, специально, чтобы вынудить потребителя покупать коллектора, а не запчасти к ним.  Теперь давайте рассмотрим еще один нестандартный вариант ВТП.

Теплый пол без стяжки.

• Укладка электрического теплого пола — чаще всего под ламинат укладывают пленочный ТП, а для ванных комнат можно использовать маты, которые укладываются в слой плиточного клея.
• Настильная система ВТП — здесь труба укладывается между лагами, которые набиваются на черновой пол. Для улучшения прогрева поверхности используются специальные отражающие пластины из металла. Чаще всего для этого используют толстую алюминиевую фольгу. Выглядит это следующим образом:

Если сэкономить и не использовать отражающие пластины, то будет проявляться эффект «зебры». То есть отдельные участки пола будут теплее других. Укладывать петли труб таким образом, конечно, сложнее. Придется прорезать в досках пазы, в которые будет укладываться труба, но другого варианта ВТП для деревянных перекрытий я не знаю. Теплоотдача таких полов будет чуть хуже, чем у бетонных. Их уже будет проблематично использовать для основного отопления. Кроме того, инерция у них будет меньше, то есть выключенный ВТП будет остывать быстрее бетонного, но и нагреваться тоже будет быстрее. Можете посмотреть следующее видео для лучшего понимания процесса:

Итоги статьи.

• Автор видео: Ремонт квартир в Астрахани Ремонт ванной комнаты
• Канал автора: https://www.youtube.com/channel/UCHTcEmJwU8Kdgt4BGJ4-Nzg
• Видео:

Так, что нам нужно для укладки и монтажа теплых полов? Это клипсы, которыми мы будем крепить, по ним будут идти трубы.  Трубы – металлопластиковые. Еще нужен перфоратор и подложка, которая отражает тепло. Мы ее специально кладем под теплые полы, чтобы тепло в комнату входило.

Вот мы сделали разметку и сейчас начнем уже клипсы прибивать. То есть, это места, куда мы будем ставить уже трубы.

Скрепляем клипсы. Вставляем шуруп и дюбель.

Вот смотрите. Вот она первая ветка, которую мы рисовали, и пошла. Вот она идет у нас отсюда из соседней комнаты. Вот идет укладка.

По периметру – это отдача идет, а обратка потом пойдет между ними. Поэтому там расстояние сейчас 40 сантиметров. А обратка пойдет и будет расстояние между трубами 20 сантиметров.

Эти трубы – это прочный металлопластик. Он плохо ломается.

Что хотелось еще сказать. Перед разметкой на полу, не поленитесь сделать чертеж в масштабе. То есть возьмите простую тетрадку в клеточку и на ней обязательно сделайте разметку, как у вас пойдет. У нас пошла подача горячей вначале. Потом доходит до центра. В центре вы сделаете зигзаг и пойдет обратно. У вас будет нормальное отопление.

Хотел сказать какое расстояние здесь мы пустили между труб – это 20 сантиметров. Почему? Потому что у нас это вспомогательное отопление. У нас стоят батареи еще в квартире. Если у вас будут только теплые полы – делайте меньше расстояние, сантиметров 15. От стены здесь мы около 10 сантиметров отступили.

Здесь вторая ветка пошла. Она через кухню заходит в маленький санузел. Она отапливает рабочую зону. Дальше она идет по стенам и заходит рабочей зоной в большой санузел.

Третья ветка пойдет у нас вот здесь.

Особенности коллектора

Мы собрали смесительный узел. Это коллектор для теплых полов. Как он устроен? От у нас котел сверху. От него идет подача горячей воды. Она входит сюда и заходит в три ветки, которые мы подключили. Она возвращается и заходит в нижнюю часть конструкции. Еще здесь есть сбрасыватель воздуха, если он попал в систему, то автоматически его сбросит. Чуть ниже его идет кран, чтобы сливать воду. Также у нас есть датчик – он показывает температуру выхода воды. На вход в котел стоит у вас, например, 60 градусов. Вот она и попадает в три ветки, потом она остывает, по цепочке приходит и показывает температуру на этом датчике.

Если вы хотите отрегулировать батареи и полы, так как они горячие, тогда вы можете этими барашками регулировать и меньше делаете. У вас начнет сразу температура меньше показываться. Так можно каждую ветку сделать. Например, на санузлы оставить 60 градусов, а в комнате или прихожей – сбавить. После датчика у нас идет насос. Он качает горячую воду и обратно выдавливает в котел. В котле тоже стоит насос, но мы поставили, как дополнительный. Лучше не пожалеть эти 2-3 тысячи и поставить его.

Вот сам котел. Вот насос стоит, который гоняет воду.

Вот так и работает.  Вода первый круг прошла – остыла и насос кидает ее на второй круг в котел. В котле вода нагревается, обратно спускается. Вот так она по кольцу ходит.

Сюда еще можно было термодатчик поставить. Но я посчитал, что он не нужен. Просто он 3 тысячи стоит.

Как сэкономить?

Хотел добавить, что если у вас средства не позволяют купить дорогой в сборе этот коллектор для теплых полов, то вы можете его просто собрать сами.  То есть купить все по отдельности, прийти в магазин и вам соберут новый.

Вам обойдется это существенно дешевле. Нам этот смесительный узел для теплого пола обошелся где-то в 7500 тысяч. В сборе он продается 15-20 тысяч. Здесь мы не поставили термодатчик, так как он стоит 3 тысячи. Без него тоже нормально все работает.

Еще такой момент – теплые полы можно было сделать одной гребенкой вместо трех веток. Но смысл какой. Пока всю ветку будет протягивать, в середине и конце будет уже холодная вода. Поэтому желательно разбивать ветки на не больше 90 метров. Здесь у нас будет 60 градусов, на обратке где-то 40 градусов. А если ветка будет 200 метров, то вам уже придут сюда 15 градусов. То есть не будет уже везде полностью отопления.

Смесительный узел, или коллектор, в системе теплого водяного пола нужен для корректировки температуры теплоносителя. Последний нагревается котлом по заданным программой устройства параметрам. Обычно подающая температура теплоносителя составляет 55 °C. Этого достаточно, чтобы теплый пол прогревался до температуры 30 °C. Это максимально комфортное значение для холодного времени года.

При наличии коллектора, высокая подающая температура не играет роли – смеситель сам понизит ее до нужного значения путем подмешивания холодной воды. Соответственно, если планируется водяной пол без коллектора, то теплоноситель должен поступать уже заданной температуры, из чего можно сделать вывод, что для теплого пола без смесительного узла должен быть установлен отдельный котел.

Таким образом, для индивидуального радиаторного отопления нужен второй котел либо наличие централизованной общедомовой радиаторной системы. По государственным нормативам температура подачи теплоносителя в радиаторы составляет в среднем 70-80 °C, что на 20 °C выше требуемой для теплого пола.

Нюансы устройства теплого пола без смесительного узла

В некоторых случаях, монтаж коллектора для теплого пола неоправдан

Главный минус монтажа системы без коллектора – необходимость минимизировать потери температуры теплоносителя на пути «нагреватель теплоносителя – трубопровод» и в самой системе. Также нужно сохранить требуемую температуру на площади пола. Поэтому рекомендуется учитывать следующие требования:

• Утепление стен помещения;
• Укладка теплоизоляции на пол;
• Наличие качественных оконных систем;
• Укладка пола в непосредственной близости от нагревательного элемента;
• Площадь помещения не более 20-25 м².

Главная и частая ошибка при монтаже такой системы без узла коллектора  – попытка установки на слишком большую площадь.

Важно! Необходимо рассчитать длину контура и его схему таким образом, чтобы обратная температура теплоносителя не была слишком низкой. Иначе на теплообменнике котла будет образовываться большое количество конденсата, что приведет к быстрой поломке устройства.

Однако некоторые мастера утверждают, что в ситуации, когда «обратка» в любом случае будет холодной, может спасти установка конденсатного котла. У него высокий КПД и такому устройству не страшны низкие температуры для нагрева.

Способы монтажа теплого пола без коллектора

H2_2 Схема монтажа теплого пола без смесительного узла

Понадобятся следующие материалы и устройства:

• Трубопровод;
• Комплектующие для трубопровода;
• Котел;
• Трехходовой термостатический клапан;
• Узел насоса.

Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т.к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

Предпочтительны 2 варианта укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обратная.

Плюс «змейки» в том, что можно распределять зоны нагрева. Например, обходить мебель или сантехнику. Преимущество «улитки» — более равномерный нагрев всей площади.

После укладки трубопровода его нужно подключить к котлу. Предварительно необходимо рассчитать мощность насоса. Используется следующая формула:

G =Q Х 0,86/Δt,

где G — производительность системы (л/ч),

Q — мощность системы (Вт),

0,86 — коэффициент преобразования в Ккал/ч,

Δt — перепад температуры «подача-обратка» (°C).

Насос нужен для обеспечения скорости движения теплоносителя по трубам. В зависимости от типа насоса, им можно управлять либо вручную, либо при помощи автоматики. Монтируется устройство на подающий трубопровод. В системе без смесительного узла устройство насоса располагают под котлом. Цепь между трубопроводом с насосом и котлом замыкает трехходовой термостатический клапан.

Чтобы теплый пол работал стабильно без установки смесительного узла, следует выбирать качественный мощный котел. Электрический или газовый – особого значения не имеет. Главное, чтобы мощность устройства была рассчитана конкретно на спроектированный теплый пол. Мастера рекомендуют выбирать модели с наличием насоса.

Монтаж клапана для системы без коллектора

Устанавливается клапан на трубу с подающим теплоносителем, к обратному потоку монтируется перемычка. Назначение трехходового термостатического клапана – регулировать температуру теплоносителя, который подается на насос. Фактически, это смеситель, внутри которого расположен термочувствительный элемент.

Клапан защищает систему от перегрева, а в случае поломки и прекращения подачи обратного потока, автоматически перекрывает подающий. Также клапан устраняет вероятность обратного хода подающего потока. Таким образом, клапан частично берет на себя роль коллектора.

Если площадь пола большая и наблюдаются серьезные теплопотери на «обратке», рекомендуется устанавливать клапан на холодном входящем конце. Благодаря этому, в теплообменнике не будет образовываться излишнего конденсата.

Монтаж теплого пола без насоса и смесительного узла

Необходимость в установке насоса отпадает, если отопительный котел оснащен мощным циркуляционным насосом, а площадь отопления минимальна. Главный плюс котла со встроенным насосом – грамотно подобранная комплектация. То есть, не нужно выбирать котел по отдельным характеристикам насоса, достаточно определиться с его общей мощностью.
