Монтаж системы отопления полипропиленовыми трубами — особенности технологии и пошаговая инструкция

Полипропиленовые трубы всё чаще становятся удачной заменой стальным и чугунным аналогам из числа тех, что ранее применялись в сантехнике. Многие сооружаемые частные дома теперь оснащаются отопительными системами, ХВС и ГВС, смонтированными на основе полипропилена.

К тому же монтаж отопления из полипропиленовых труб несложно выполнить самостоятельно. Во всяком случае, соорудить пластиковую систему значительно легче, чем металлическую.

Отопление на базе полипропилена

Если решено сделать систему отопления или какую-то другую из полипропиленовых труб, мастеру кроме пластиковых рукавов, потребуется дополнительная комплектация.

В частности, потребуется следующий материал, оборудование, инструмент:

• трубные ножницы или труборез;
• паяльный сантехнический станок;
• резак для снятия фольги;
• лента герметизирующая (фторопластовая);
• острый нож;
• обезжиривающие средство (например, салфетки Tangit);
• необходимый ассортимент фитингов;
• рулетка и маркер;
• крепёжные детали, винты и дюбели.

Следует обратить внимание на главный материал – ПП трубы, из которых предполагается создавать систему отопления. Потому что систему отопления из полипропиленовых труб допускается собирать на базе материала разного класса.

Отопительная система жилого дома, смонтированная на основе полипропиленовых труб – это уже привычный уклад бытовой жизни. Практичность и несложное изготовление сделали полипропилен крайне популярным

Конкретный выбор сборки зависит от планируемых условий эксплуатации.

Классификация и расчетные параметры

Существующими нормами ГОСТ (ISO10508) установлена классификация полипропиленовых рукавов, исходя из которой этот материал допустимо применять в определённых условиях эксплуатации.

Маркировка ПП труб чётко указывает эксплуатационные параметры. Принимая во внимание это обозначение, легко и просто подобрать материал под конкретную конфигурацию отопительной системы

Длинномерные полипропиленовые изделия делят на 4 класса (1,2, 4,5) по типовым областям применения и по значениям рабочего давления (4,6,8,10 АТИ):

• класс 1 (системы горячей воды до 60°);
• класс 2 (системы горячей воды до 70°С);
• класс 4 (напольный обогрев и радиаторные системы до 70°С);
• класс 5 (радиаторные системы до 90°С).

Например, требуются полипропиленовые трубы, чтобы сделать низкотемпературную систему отопления. Тогда по обозначению на внешней поверхности труб можно определить подходящий материал.

Для данного случая вполне подойдут рукава с обозначением – Class 4/10, что соответствует граничному температурному параметру 70ºС и допустимой границе рабочего давления – 10 АТИ.

Промышленность, как правило, производит изделия универсального назначения. Изготовленными продуктами поддерживается обширная классификация. В документации на такой материал маркировка ПП труб указывается стандартным перечислением допустимых параметров (Class 1/10, 2/10, 4/10, 5/8 bar).

Каждый фирменный продукт имеет на внешней поверхности обозначение класса применения, которым фактически определяются эксплуатационные параметры будущей конструкции домашнего отопления

Таким образом, рассчитывая сделать отопление в доме из полипропилена своими руками, главный материал обычно выбирается мастером в прямой зависимости:

• от запланированных эксплуатационных параметров;
• от способов нагрева теплоносителя;
• от применяемой системы регулирования.

Желательно также рассчитать срок эксплуатации будущей отопительной системы, применяя параметры:

• верхние значения Траб и Pраб;
• толщину стенки труб;
• наружный диаметр;
• коэффициент безопасности;
• продолжительность отопительного сезона.

В среднем, срок эксплуатации полипропилена должен составить не менее 40 лет.

Этапы сборки системы из ПП труб

Рассмотрим, как сделать трубопровод из полипропилена с учетом норм и правил монтажа. Началу производства сети должен предшествовать внимательный осмотр всех деталей комплекта будущей системы. Компоненты (трубы, фитинги) должны быть в надлежащем виде – чистые, без наличия повреждений.

Рекомендуется применять детали только одного производителя. Температура окружающей среды площадки производства работ – не менее + 5°С.

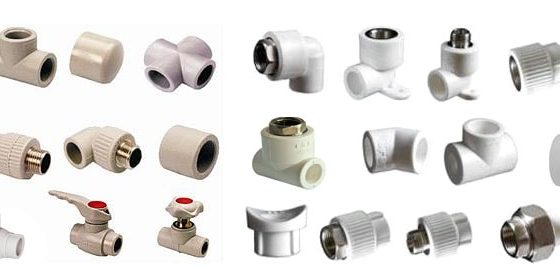

Набор деталей для сборки отопительной системы из полипропиленовых продуктов сочетает в себе различные технические компоненты, использование которых в построении инженерного проекта является обязательным

Соединять между собой полипропиленовые детали системы допускается одним из трёх видов сварки:

1. Полифузная.
2. Электромуфтовая.
3. Стыковая.

Для сборки отопительной и водопроводной системы выпускают не только полипропиленовые трубы и фитинги под сварку. Производят еще и специальные фитинговые детали с резьбой, необходимые для установки запорно-регулирующей арматуры с металлическими корпусами.

На самих полипропиленовых трубах нарезка резьбы не производится ни в заводских, ни в домашних условиях. Их соединяют только горячей, реже холодной сваркой.

Особенности монтажных работ

Все используемые в монтаже компоненты, в случаях подгонки их по размеру, режут труборезом или специально предназначенными для этих целей ножницами.

Работа этим инструментом сопровождается ровным чистым резом, что является важным моментом для выполнения качественного соединения.

Таким инструментом режут полипропилен по размеру – подгоняют для конкретного участка будущей отопительной системы. Труборезы – инструменты многообразные по техническому исполнению. Ручная техника обычно используется для мелких труб

Если требуется выполнить переход «пластик-металл», на трубопроводах ГВС и отопления необходимо применять исключительно фитинговые переходы, оснащённые запрессованной латунной (никелированной) втулкой с резьбой (внутренней или наружной). Затяжка таких соединений выполняется посредством ленточных ключей, если отсутствует профиль под стандартный ключ.

Традиционно трубопровод отопления из полипропилена, в том числе своими руками, собирают методом сплава аппаратом полифузной сварки. Рабочий комплект приспособлений аппаратов подобного рода содержит группу насадок, изготовленных под разные диаметры пластиковой трубы.

Необходимо выбрать подходящие насадки, установить их на пластине нагрева и закрепить винтами.

Техника полифузной сварки и аппарат, необходимый для устройства отопительного проекта на основе полипропилена. Этот инструмент позволяет быстро и легко сваривать отдельные детали схемы, создавать сложные технологические узлы

Регулятором тока аппарата полифузной сварки устанавливается рабочая температура, как правило, 250-270°С. Необходимо дождаться полного прогрева устройства. Достижение рабочего режима отмечается контрольным светодиодом.

Некоторые приборы имеют в комплекте контактный термометр, которым определяется температура нагрева с точностью до одного градуса.

Процедура сварки полипропилена

Пошагово все действия разворачиваются обычно следующим образом:

1. Отмерить и отрезать требуемый кусок рукава.
2. При помощи острого ножа снять фаску на рабочем торце под угол 30-40°.
3. Отмерить участок вхождения рукава внутрь фитинга и отметить границу маркером.
4. Также оставить на деталях осевые метки с целью недопущения поворотного смещения.
5. С помощью обрезного устройства удалить пластиковый (верхний) и алюминиевый (средний) слои на трубном участке сочленения.
6. Обезжирить рабочие (свариваемые) поверхности специальным средством.
7. Приступить к процедуре нагрева деталей.

Первым на плату с насадкой надевается фитинг, учитывая более толстый размер стенок этой детали по сравнению с трубой. Фитинг должен плотно «садиться» на корпус насадки сварочного аппарата. Если отмечается свободный ход (люфт, болтание) – фитинг необходимо отбраковать.

Процедурой сваривания двух отдельных компонентов – полипропиленовой трубы и фитинга – предусматривается чёткая очередность подачи деталей на плавку. Первым на «костёр» всегда отправляется фитинг

Следом внутрь другой насадки вставляют обработанный конец полипропиленовой трубы. Плотность посадки здесь также должна соответствовать критерию равномерного контакта по всей окружности. Обе детали выдерживают на пластине нагрева в течение времени, указанного в таблице:

Диаметр детали, мм	Время нагрева, сек
16	5
20	5
25	7
32	8
40	12
50	18
Диаметр детали, мм	Время фиксации, сек
16	6
20	6
25	10
32	10
40	20
50	20

По истечении контрольных секунд детали снимаются с насадок и соединяются плавным равномерным вхождением трубы внутрь фитинга (исключая осевое смещение).

Вхождение трубы в полость фитинга выполняют до маркерной отметки. Однако соединение до упора не делают. Необходимо оставлять внутренний зазор величиной около 1 мм.

Соединение двух деталей, прогретых до температуры плавления с помощью полифузного аппарата. Здесь важно за короткий промежуток времени выполнить чёткие действия сочленения без боковых и осевых сдвигов

После соединения ПП труб пайкой место состыковки деталей должно оставаться неподвижным (зафиксированным) как минимум 20 сек. За этот период времени расплавленный пластик твердеет, образуется прочное герметичное соединение.

Для достижения полноценной прочности сварной узел необходимо выдержать без нагрузки как минимум 1 час. Такой методикой выполняют сборку всей системы отопления, изготавливая короткие участки с последующим объединением их в узлы и магистральные линии.

Учёт линейного расширения (сжатия)

Колебания внешних и внутренних температур неизбежно приводят к линейному расширению или сжатию полипропилена. Эти особенности следует учитывать в процессе монтажа ПП трубопроводов. Если характерные линейные изменения трубопроводов системы отопления не компенсируются соответствующим образом, такое состояние оборачивается сокращением срока службы всей сборки.

Компенсация линейного расширения для полипропиленовых изделий достигается за счёт свойств гибкости самого материала. Нужно лишь правильно выполнить укладку магистральных линий. Правильная укладка – это обеспечение свободы движения трубопровода в рамках величины линейного расширения.

Как обеспечить такой монтаж? Очень просто. В монтажный комплект необходимо включить специальные компенсаторы, стандартные крепёжные хомуты, состоящие из неподвижных и подвижных элементов.

На схеме показан пример компенсации линейного расширения для устройства трубопровода из полипропилена. Метод – оптимальное размещение опорных кронштейнов. Правильная череда неподвижных (НК) и подвижных (ПК) кронштейнов помогает компенсировать сдвиг

Компенсировать линейное расширение можно также путём предварительного напряжения трубопровода. Такой подход сокращает длину расширения. При этом направление предварительного напряжения прямо противоположно линейному расширению.

Особенности магистрального монтажа

Укладка линий полипропилена при устройстве гравитационного отопления выполняется в соответствии с нормативами (ГОСТ 21.602-79; ГОСТ 21.602-2003), которые определяют минимальный уклон линии по направлению к самой нижней точке на уровне 0,5%. При этом в нижней точке требуется размещение узла слива с дренажным краном.

Трубопроводы необходимо делить на участки с возможностью отсечки этих участков при помощи запорных кранов, к примеру, на случай аварии. Регулирующие вентили и запорные краны перед их установкой на участке необходимо обязательно проверить на работоспособность и качество закрывания/открывания.

При монтаже отопительной системы с гравитационным движением теплоносителя важным технологическим критерием является уклон. Правильно выполненный уклон – залог эффективной и продуктивной работы конструкции

Монтируя стояки, следует особенное внимание уделять неподвижным опорам и построению корректной схемы компенсации линейного расширения.

Требуемый параметр компенсации стояка можно обеспечить двумя способами:

1. Подвижными опорами.
2. Компенсационной петлёй.

Для варианта устройства отопления в рамках обычной бытовой недвижимости, как правило, используется только первый способ. Неподвижные опоры ставят на стояке в области под и над тройником или же в местах муфтового соединения труб. Такое крепление исключает проседание стояка.

Линии системы отопления подлежат изоляции, включая фитинги и запорную арматуру. Исключение составляют участки труб, проложенные непосредственно в жилом помещении, по сути, являющиеся продолжением отопительных радиаторов. В качестве изоляции удобно применять пенополиуретановые изолирующие патрубки.

Выводы и полезное видео по теме

На примере обвязки отопительного радиатора показан процесс обработки и пайки полипропиленовых изделий при помощи специальных инструментов.

Появление труб, изготовленных на основе полипропилена, и их применение в деле позволяет существенно снизить трудоёмкость монтажа на устройстве систем отопления, в том числе своими руками. Этот современный материал открывает больше возможностей для владельцев частных домов, где отопительные системы питаются от внутренних источников – газовых, электрических, дровяных котлов.

Расскажите о собственном опыте, полученном в ходе сборки трубопровода из полипропиленовых труб. Поделитесь с посетителями сайта полезными технологическими нюансами, не затронутыми в статье. Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте фото по теме статьи.

Системы отопления на сегодняшний день в большинстве случаев делаются из полипропиленовых расходных материалов. Популярность полипропилена в сфере тепловой, отопительной техники обусловлена наличием целого ряда положительных моментов, среди которых на первом месте стоит легкость и скорость монтажа систем коммуникаций. Технология монтажа трубопровода из пропилена позволяют делать домашнее отопление даже своими руками, учитывая существующие схемы прокладки магистралей и способы подсоединения нагревательных приборов.

Однако на кажущуюся простоту и легкость процесса укладки, монтаж отопления из пропиленовых труб требует тщательной подготовки. Вам понадобятся готовый проект схемы отопления, тепловые и гидродинамические расчеты. Тем более что работоспособный отопительный контур из пропилена можно сделать только при использовании специального оборудования и оснастки.

Знания, практический опыт и навыки потребуются в любом случае: при прокладке трубопроводов с использованием центрального отопления и при организации автономных отопительных систем.

Основная статья про полипропиленовые трубы.

В чем особенность пропиленовых труб, используемых в отопительных системах

С момента появления пропилена на рынке отопительного оборудования процесс организации внутридомовых коммуникаций стал значительно проще и дешевле. В отличие от металлических труб трубопровод из полипропиленовых расходных материалов обходится в 3-5 раз дешевле. Причем за счет доступной стоимости изделий уже можно не экономить на протяженности линий коммуникаций. Раньше, именно фактор высокой стоимости расходных материалов, являлся основной причиной того, что отопление в доме делалось по минимуму, с существенными технологическими и конструктивными ограничениями.

Прокладка труб отопительного контура с использованием пропиленовых изделий позволяет оборудовать полноценное домашнее отопление, которое способно обогреть все жилые помещения. Невысокая стоимость пропиленовых расходных материалов стала результатом низкой себестоимости производственного процесса. Однако это еще не все преимущества, которыми обладают расходные материалы из полимеров. Остановимся на некоторых других важных аспектах. К примеру, полипропиленовые трубы — это:

• устойчивость к высоким температурам;
• хорошая сопротивляемость механическим нагрузкам;
• устойчивость к коррозийным процессам;
• высокие эксплуатационные характеристики;
• длительные сроки эксплуатации;
• экологическая безопасность.

На заметку: даже для отопительного оборудования, которое выдает температуру теплоносителя в 105С возможно использование пропиленовых труб. Дополнительно в таких коммуникациях применяются средства для охлаждения теплоносителя, препятствуя процессу кипения.

Добавление в состав полимеров определенных стабилизаторов делает пропиленовые трубы устойчивыми к коррозии, к воздействию агрессивных сред, к динамическим нагрузкам. За счет этих компонентов существенно увеличиваются сроки эксплуатации пропиленовых трубопроводов.

Полипропилен обладает высокой водостойкостью, что позволяет использовать трубы из этого материала, прокладывая жидкостные коммуникации, включая водопровод и отопительный контур.

К примеру: в течение полугода эксплуатации полипропилен впитывает в себя всего 0,5% влаги при контакте с холодной водой. Для систем обогрева, этот показатель составляет всего 2%.

Несмотря на массу положительных свойств, и характеристик, полипропиленовые трубы имеют один недостаток, который при несоблюдении технологии укладки, может негативно отразиться на состоянии магистрали. Речь идет о высоком коэффициенте теплового расширения. Этот аспект необходимо учитывать, выбирая расходные материалы для отопительного контура.

Благодаря таким качествам и свойствам полимеров, трубы из полипропилена стали прекрасной альтернативой использованию металлических расходных материалов и изделий из металлопластика. Единственное условие, которое позволит максимально использовать все положительные качества полипропиленовых труб – это правильный монтаж отопления.

Особенности и нюансы практического использования пропиленовых труб

Монтаж отопления из пропиленовых труб процесс не сложный, однако, содержит в себе определенные тонкости, особенности и нюансы. Учитывать необходимо каждую мелочь, иначе ваше отопление будет работать с перебоями, а трубопровод с горячей водой будет источником дополнительных хлопот.

Все работы начинаются только после тщательного составления схемы обогрева. На основании рабочей схемы определяется тип и количество расходного материала, наличие арматуры, диаметр труб и способы монтажа.

Для справки: обращайте внимание на диаметр трубы. Использование для магистралей подачи тепла узких полипропиленовых каналов существенно уменьшит интенсивность теплоснабжения источников обогрева.

Другим не менее важным моментом, который определяет функциональность тепловой магистрали, является выбор изделий. Для отопительного оборудования можно использовать только армированные полипропиленовые трубы, у которых невысокий коэффициент теплового расширения. Для многослойных расходных материалов эти значения составляют 0,03 мм/мС, тогда как для обычных, неармированных, однослойных изделий коэффициент составляет 0,15 мм/мС.

Другими словами происходит следующее. Обычный пропилен под воздействием высокой температуры начинает со временем менять форму. Однослойная труба становится пластичной, теряя свою линейность. Срабатывает тепловое линейное удлинение, в результате которого трубопровод начнет на протяженных участках провисает и приобретает неприглядный вид. У труб отопления армированных алюминием или стекловолокном подобных дефектов не наблюдается.

Практические тонкости, которые следует соблюдать в процессе монтажа, заключаются в следующем:

• полипропиленовые трубы не рекомендуется напрямую подключать к нагревательным приборам;
• следить за работой автономного котла, не допуская вскипания теплоносителя.

Для того, что бы избежать подобных ситуаций, при подключении полипропиленовой магистрали к котлу используйте металлические переходники или другие устройства и оснастку. Оборудуйте систему отопления автоматизированными регуляторами температуры нагрева.

На заметку: не рекомендуется при монтаже трубопроводов из полипропилена использовать резьбовые соединения с металлическими фрагментами магистрали. Такое соединение со временем теряет свою устойчивость и герметичность.

Какие существуют виды монтажа пропиленовой тепловой магистрали

На данный момент в практической плоскости заслуживают внимание два варианта укладки отопительного контура с использованием полипропиленовых расходных материалов.

Первый:

Монтаж пропиленовых труб с верхним подключением. Этот вариант рассчитан на работу одноконтурной системы отопления, в которой отсутствует циркуляционный насос. Теплоноситель в трубопроводе подается самотеком, за счет существующей разницы давления, в верхней точке и в нижней (в автономной системе). В городских квартирах давление в стояке создается работой домовых циркуляционных насосов.

Обычно такие схемы прокладки и подключения используют в небольших жилых домах и на дачах, где предполагается не систематическая эксплуатация отопления, а так же в многоквартирных домах, где батареи подключаются в основной трубе или к обратке.

Второй:

Укладка труб с нижней подачей и лучевым подключением источников обогрева. Это разветвленная двухконтурная система отопления, в которой предполагается установка дополнительного оборудования. Циркуляция теплоносителя осуществляется принудительным способом (для автономных систем отопления).

Второй вариант достаточно распространенный и является более удобным для последующей эксплуатации обогревательной системы. Трубопровод можно проложить практически во все жилые помещения, причем с учетом планировки внутренних помещений. За счет полипропиленовых труб достигается необходимая протяженность магистралей и обеспечивается удобное подключение батарей.

Подготовка к монтажу. Технические нюансы

Полипропиленовые трубы должны отвечать технологическим параметрам отопительного оборудования, задачам, поставленным перед системой отопления. Установка радиаторов осуществляется в местах, определенных заранее с учетом необходимых технических требований и выбранной схемы подводки. Помимо опыта, навыков и теоритических знаний, вам потребуется специальное оборудование и материалы:

• сварочный аппарат (паяльник) в наборе с калибром;
• специальные ножницы для резки труб (труборез);
• шейвер, устройство для зачистки материалов, армированных алюминием;

К числу основных требований, предшествующих процессу укладки, относится ряд следующих правил и рекомендаций:

</ul>

1. Трубы, рассчитанные для холодного водоснабжения, в системе отопления не используются;
2. Прокладка магистралей должна быть выполнена в доступных и удобных для монтажа навесного обогревательного оборудования местах;
3. Радиатор должен соответствовать требованиям, предъявляемым к отопительным системам из полипропиленовых труб;
4. Не стоит близко устанавливать полипропиленовые трубы возле отопительных котлов.

Для справки: В небольших помещениях, старайтесь монтировать трубопровод на достаточном расстоянии от нагревательных приборов, температура наружных стенок которых весьма чувствительна. Полипропиленовые трубы при близком контакте с разогретой поверхностью могут вспучиваться и вздуваться, теряя свою герметичность.

Монтаж. Основные требования

В процессе монтажа придерживайтесь следующих рекомендаций:

• резка труб на отдельные фрагменты и куски выполняется только с использованием специальных ножниц;
• не делайте слишком длинные цельные участки отопительного контура, избегайте излишнего количества изгибов в рабочей магистрали;
• под рукой необходимо иметь достаточное количество держателей и креплений для труб, обеспечив тем самым устойчивость всего трубопровода, исключив эффект провисания;
• перед соединением отрезков и фрагментов проверьте края и внутренний диаметр на отсутствие загрязнений;

Для укладки магистрали отопления полипропиленовыми трубами важно сохранить целостность расходного материала. Избегайте механических повреждений труб, которые потом лягут в основу трубопровода.

Зачистка армированных алюминиевых труб обязательна. Алюминий не паяется, поэтому с помощью шейвера уберите лишний алюминий на глубину 1-2 мм. Это гарантирует в процессе пайки необходимую прочность и герметичность соединения.

Для создания резьбового соединения используются специальные фитинги, изделия в которых уже имеется нарезанная резьба.

Важно! Пайку, как и сам монтаж необходимо проводить в проветриваемом помещении. При несоблюдении этого условия, можно получить отравление парами расплавленного полипропилена.

Как только монтаж закончен. Вся отопительная система проверяется на функциональность во время тестового пуска. Температуру воды доводят до оптимальной не сразу, в течение нескольких дней, тем самым увеличивая нагрузку, рабочее давление и скорость подачи теплоносителя. Во время тестового пуска проверяются все места соединений и подключения к радиаторам.

Заключение

Как и любая другая монтажно-техническая работа, укладка водяного контура систем отопления требует тщательного планирования. Начинается все с составления рабочей схемы обогрева жилых помещений. Тепловые и гидравлические расчеты позволят вам выбрать оптимальное количество расходных материалов, правильно осуществить разводку и последующее подключение отопительного оборудования к магистрали.

Если вы все сделали правильно, учли перед монтажом соответствие диаметров труб, фитингов и мощность нагревательных приборов, ваша домашняя система отопления будет работать долго и исправно.

На заметку: во время работ не стоит забывать о необходимости соблюдать уклон, укладывая трубы отопления. В среднем это значение составляет 0,5 см на один погонный метр трубопровода. Эта деталь касается как подающей трубы, так и магистрали для отвода отработанного теплоносителя. Уклон можно не соблюдать, если скорость подачи воды в системе составляет 0,25 м/с.

Полипропиленовые трубы в течение длительного срока эксплуатации не теряют своих функциональных и технологических параметров. При соблюдении мер предосторожности и правил эксплуатации отопительной техники, такая магистраль будет надежной, устойчивой и практичной. В аварийной ситуации в полипропиленовом трубопроводе всегда можно достаточно быстро выполнить замену поврежденного участка. При наличии течи в местах соединений и подключений обычный ремонт не займет много времени. У вас всегда под рукой найдется лишний отрезок трубы. С помощью паяльника и ножниц вы самостоятельно в состоянии выполнить ремонт водяной трубы.

</ol>

</ul>

В последнее время пластиковые трубы, к которым относятся и полипропиленовые (ПП), постепенно вытеснили традиционные металлические не только в системах водоснабжения, но и в отоплении. Не последнюю роль во всевозрастающей популярности играет простота установки – достаточно легко выполнить монтаж полипропиленовых труб своими руками даже при отсутствии специальных навыков и знаний.

Положительные качества ПП труб

Подобные трубы обладают такими преимуществами:

• длительным эксплуатационным сроком (минимум 25 лет);
• большим выбором соединительных фитингов и прочих комплектующих;
• отсутствием конденсата и разного рода отложений на поверхности;

• </p>

• низким уровнем шума;
• прочностью;
• небольшим весом;
• устойчивостью к коррозии;
• простотой монтажных работ.

Внимание! В большинстве случаев предельно допустимая температура рабочей жидкости составляет 90ᵒС (сюда относятся изделия «двадцатой» и «двадцать первой» марок). При подаче холодной воды, где температура зачастую не превышает 20ᵒС, используются трубы с «одиннадцатой» по «шестнадцатую» марку.

Важные нюансы установки

• неразъемными;
• разъемными.

Стоит заметить, что на монтаж влияют в первую очередь эксплуатационные условия.

1. Все полипропиленовые детали должны быть защищены от огня.
2. В случае врезки водомера или накопительного бака желательно взять разъемные резьбовые элементы. Вместе с тем неразъемное соединение приемлемо лишь для гибких шлангов.

   </p>

3. Использование деформированных или грязных соединительных элементов категорически запрещено! Равно как самостоятельная нарезка резьбы.
4. При соединении ровных участков или перехода трубопровода на иной диаметр используются муфты.
5. Для поворотов используются специальные угольники, недопустим перегиб труб.
6. Для разветвлений магистрали применяются тройники.

После ознакомления со всей необходимой информацией можно приступать к работе.

Этап первый. Составление проекта

Монтажные работы следует начать с составления проекта будущей магистрали. Важным критерием при этом является эргономичность, вследствие чего число поворотов и соединительных элементов должно быть минимальным.

Разводка отопления

• муфты;
• переходники;
• крепежи;
• уголки;
• отопительное оборудование.

Магистраль подсоединяется к радиаторам одно- или двухтрубным способом, сбоку или снизу.

Внимание! Не менее важным моментом при проектировании является и возможное термальное расширение полипропилена – это также следует учитывать.

Водопроводная разводка

Здесь магистраль подключается к централизованной системе с целью водоснабжения необходимых сантехнических приборов – унитаза, раковин, бойлера и проч. Существует два способа выполнения разводки.

Способ №1. Открытый вариант. Горизонтальные трубы устанавливаются несколько выше уровня пола, а вертикальные – исключительно по углам. Все это позволяет сделать трубопровод менее заметным.

Способ №2. Закрытый вариант. Крайне сложен в выполнении, поскольку подразумевает предварительное проведение максимально точных расчетов. Трубы (обязательно цельные) замуровываются в стены, а к каждому стыку должен быть свободный доступ.

Кроме того, разводка водопровода может быть:

• коллекторного типа (при подаче воды применяется коллектор);
• с проходными розетками (мало популярен).

Этап второй. Сварка полипропиленовых труб

Для этой процедуры потребуются электрический лобзик (резка полипропилена) и специальное сварочное оборудование.

Внимание! До того как приступить к работе на аппарат надеваются гильзы (насадки) нужного диаметра. Далее с помощью терморегулятора задается соответствующая температура (порядка 260-265ᵒС), после чего прибор разогревается (о времени разогрева можно узнать из инструкции производителя).

Шаг первый. Пока аппарат разогревается, проводятся необходимые замеры, трубы размечаются и нарезаются.

Шаг второй. Торцы изделий, которые планируется соединить между собой, тщательно зачищаются и обезжириваются.

Шаг третий. С помощью карандаша отмечается глубина вхождения каждого изделия в гильзу. Характерно, что при этом должен оставаться минимум миллиметровый зазор, поэтому трубы не упираются в соединительную муфту фитинга.

Шаг четвертый. ПП трубу с фитингом надеваются на гильзу в соответствии со сделанными отметками, причем нагрев всех элементов должен происходить одновременно.

Внимание! В случае плохой насадки (или наоборот – чересчур свободной) одного из элементов тот сразу же отбраковывается.

Длительность нагрева зависит не только от диаметра изделий, но и от глубины сварки (об этом можно узнать из приведенной ниже таблицы).

Шаг пятый. По истечении определенного срока изделия снимаются и соединяются, с незначительным усилием насаживаясь друг на друга. Запрещено при этом поворачивать элементы по осевой линии.

Шаг шестой. На протяжении нескольких секунд после соединения выполняется первичная корректировка, далее элементы окончательно фиксируются.

Если в месте соединения не осталось никаких зазоров, то его (соединение) можно считать качественным.

Видео – Сварка ПП труб

Изготовление сварочного аппарата

Ввиду того что более-менее хороший сварочный аппарат стоит свыше тысячи рублей, дешевле взять его в аренду или сделать самому. Если было выбрано последнее, то для работы следует подготовить:

• термальную пасту для компьютеров;
• утюг старой модели;
• болт, шайбу к нему;
• электрическую дрель;
• гильзу (насадку) нужного диаметра.

  </p>

Шаг первый. С целью улучшения теплопередачи подошва утюга обрабатывается термальной пастой, затем фиксируется тефлоновая гильза. Расположение последней определяется заранее – широкой частью вверх или вниз.

Шаг второй. Спиливается острый «носик» для более удобной работы возле стен.

Шаг третий. Нагрев утюга проводится до тех пор, пока устройство не выключится во второй раз.

Шаг четвертый. Хорошо, если утюг оборудован термодатчиком – это позволит с точностью определить температуру нагрева. Но есть и более простой способ – посредством свинца. Этот металл плавится при 230ᵒС и выше, что примерно совпадает с требуемой для сварки температурой.

Дальнейшая технология пайки идентична описанной выше.

Этап третий. Монтаж трубопровода

При прокладке магистрали понадобятся:

• трубы;
• тройники;
• шаровые краны;
• заглушки;
• переходники;
• отводы;
• муфты;
• разъемные соединительные элементы;
• резьбовые фитинги;
• пластиковые хомуты.

В первую очередь проводится монтаж основных элементов системы (сантехники, радиаторов, котлов и проч.), после чего в соответствии с составленным проектом размечается будущая магистраль. Элементы трубопровода соединяются между собой с помощью муфт.

Внимание! Труднодоступные участки системы собираются по отдельности.

Если речь идет об отоплении или горячем водоснабжении, то учитывается термальное расширение. Для компенсации последнего желательно использовать подвижные соединения. При монтаже закрытого трубопровода вначале штробируются стены (в соответствующих местах проделывается канавка шириной в два диаметра трубы).

Заполнение трубопровода жидкостью допустимо лишь по истечении одного часа с окончания монтажа. Гидравлическое испытание можно проводить только через сутки.

Канализационная система из ПП труб

Как уже отмечалось ранее, трубы из полипропилена сегодня активно используются при обустройстве канализации. Процедура монтажа в данном случае имеет свои нюансы.

Внутренняя канализация

Существует ряд правил, которые нужно соблюдать при оборудовании канализации в доме.

1. Трубопровод укладывается под наклоном в направлении канализационного стояка (около 3 см на погонный метр).
2. Если помещение не отапливается, то трубы дополнительно утепляются минеральной ватой.
3. Нельзя выполнять резкие повороты под углом в 90ᵒ, вместо этого используются так называемые полуотводы.
4. Вентиляция фанового типа – обязательная составляющая канализации, которая предотвратит проникновение неприятного запаха в жилище.
5. Унитаз подключается лишь после раковины, в противном случае произойдет срыв водяного затвора.

Наружная канализация

Шаг первый. Определяется диаметр труб, зависящий преимущественно от количества людей, проживающих в доме.

Шаг второй. От стояка канализации роется траншея к септику или выгребной яме. При этом соблюдается уклон, зависящий от линии промерзания почвы, или трубопровод утепляется минватой.

Шаг третий. Дно покрывается «подушкой» из песка. Ее толщина должна составлять минимум 20 см.

Шаг четвертый. Прокладывается трубопровод. Важно избегать возможных его провисаний, иначе соединения в скором времени разрушаться.

Внимание! Швы не нуждаются в герметизации, т. к. в ПП трубах наружного применения уже имеются резиновые уплотнители.

• авто- и Ж/Д дорог;
• трубопроводов в подвалы;
• магистралей к рабочим колодцам.

Монтаж ПП трубопровода своими руками поможет существенно сэкономить, но лишь при условии грамотного выполнения.

Цены на полипропиленовые трубы

Полипропиленовая труба

Трубопроводы из полипропилена все чаще устанавливают в домах усадебной застройки. У них низкая теплопроводность, что снижает потери тепла при транспортировке теплоносителя. Процесс монтажа системы достаточно простой, не требует дорогостоящих приспособлений, это позволяет выполнить отопление в частном доме из полипропиленовых труб своими руками.

Преимущества и недостатки

Полипропиленовые трубы имеют следующие достоинства:

• химическая стойкость материала;
• низкая теплопроводность;
• физическая прочность;
• простота сборки;
• срок службы 50 лет;
• невысокая стоимость.

Недостатки присущие полипропилену – линейное расширение при нагреве, разрушение при длительном солнечном облучении.

Технические характеристики

Для отопления используют многослойные изделия. Они армированы алюминиевой фольгой или стекловолокном. Стекловолокно подвержено линейному расширению при нагревании, что нужно учитывать при прокладке сетей. Отопление из полипропилена выполняется только из армированных полипропиленовых труб, они используются в системах теплого пола.

Характеристики армированных труб на примере продукции фирмы VALTEC.

Таблица 1.

Характеристики	Материал армирования
Алюминиевая фольга	Фибра из стекловолокна
Диам/толщ. стенки трубы мм	25/4,2	32/5,4	40/6,7	25/3,5	32/4,4	40/5,5
Условный проход, мм	16,6	21,2	26,6	18	23,2	29
Давление, атм	25	25	25	20	20	20
Вес 1 м, кг	0,261	0,445	0,88	0,255	0,424	0,66
Плотность г/см3	0,9	0,9
Максим. усилие разрыва МПа	35,0	35,0
Теплоемкость кДж	1,75	1,75
Линейное расширение 1/ ºС	3,1х10 -5	6,2х10 -5
Коэффициент теплопроводности, Вт/(м ºС)	0,24	0,15

Ознакомившись с характеристиками изделий из пропилена, можно наглядно представить, на каком варианте остановить выбор.

Цена полипропиленовых труб

Цена зависит от производителя и диаметра. Армированные трубы производства фирмы «Синикон» и «ЯрИнтерПласт» продают за 21-80 руб/1 метр в зависимости от диаметра. Итальянские изделия с армированием из алюминия имеют цену от 34 до 80 рублей, стекловолоконные 25-60. Труба диаметром 25 мм армированная стекловолокном или алюминием оценивается в 22 руб/м.п.

Подбираем фитинги

При устройстве отопления в частном доме из полипропиленовых труб для соединения элементов, поворотов и разветвлений применяют фитинги. Это муфты, переходники, крестовины, тройники, уголки, вентили. Внутренний диаметр фитинга равен наружному диаметру трубы. Фитинги бывают резьбовые и компрессионные. Для присоединения полипропиленовой трубы к металлическому элементу используют американку.

Важные нюансы монтажа полипропилена

Для безаварийной эксплуатации нужно учитывать следующее:

1. Обеспечить защиту пластмассовых деталей от огня.
2. Арматуру очищать от грязи, жира.
3. Для врезки в котел, водомер или другие приборы применяют разъемные резьбовые фитинги.
4. При соединении прямых участков труб устанавливают муфты.
5. Повороты, ответвления, врезку приборов осуществлять с помощью резьбовой или компрессионной арматуры.

Начинают сборку полипропиленового трубопровода после изучения схемы отопления и рекомендаций, а если вы делаете это впервые, нужно потренироваться на простом участке.

Составляем проект отопления

Прежде, чем начать монтаж отопления из полипропилена в доме своими руками нужно разработать проект. С учетом объема помещений определяем производительность отопительного котла, водяного насоса, диаметры и длину труб, количество радиаторов. Выбираем компоновку трубопроводов.

Произвести теплотехнический расчет лучше доверить специалистам. Если вы решили делать это самостоятельно, учитывайте следующее:

• при покупке батарей уточните их мощность, это указано в технической характеристике;
• для равномерного распределения тепла по комнате, радиаторы располагают по ее периметру;
• устанавливают радиаторы у окна и наружных стен;

Для проектирования схемы отопления лучше обратиться в специализированную организацию, которая составит проект, закупит оборудование и материалы, произведет монтаж и даст гарантию по ее эксплуатации.

Какую разводку полипропиленовых труб для дома выбрать

Схему отопления дома выбирают в зависимости от его объема и количества этажей. Обычный одноэтажный дом отапливают с помощью естественной циркуляции. Батареи располагают вдоль стен и присоединяются к агрегату отопления. Для строений в 2-3 этажа большой площади выполняют подачу теплоносителя под давлением.

Разводка с естественной циркуляцией

В однотрубной компоновке с естественной циркуляцией используется расширительный бак, расположенный на чердаке, движения жидкости осуществляется по закону гравитации. батареи соединены последовательно. По мере прохождения теплоносителя, он остывает. В последнюю батарею поступает охлажденная жидкость.

Эта модель не обеспечивает равномерного обогрева помещения. Используется в одноэтажных и частных домах небольшой площади.

Разводка с принудительной циркуляцией

Принудительная циркуляция осуществляется с применением насоса, обеспечивающего давление в полипропиленовом трубопроводе. Его производительность зависит от количества перегоняемой жидкости.

Схемы с принудительной циркуляцией применяют в многоэтажных домах при горизонтальной и вертикальной компоновке труб.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

• раскладка элементов согласно схеме;
• сварка или пайка труб;
• соединение с помощью фитингов;
• присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

Традиционно для отопления жилого дома используют следующие системы:

• однотрубная или двухтрубная;
• двухтрубная с горизонтальной разводкой;
• двухтрубная с вертикальной разводкой;
• коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Используемые источники:

• https://sovet-ingenera.com/otoplenie/o-drugoe/montazh-otopleniya-iz-polipropilenovyx-trub.html
• https://znatoktepla.ru/truby/vse-o-tehnologii-montazha-polipropilenovyh-trub-dlya-vodosnabzheniya.html
• https://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/montazh-propilenovyx-trub-svoimi-rukami.html
• https://trubarik.ru/polipropilenovye/otoplenie-v-chastnom-dome-iz-polipropilenovyh-trub
