Обогрев помещений загородного коттеджа можно организовать различными способами – печью, газовыми либо электрическими конвекторами, инфракрасными приборами и прочими воздушными обогревателями. Но для жилых комнат предпочтительным вариантом остается традиционное водяное отопление. Устройство такой системы в частном доме или квартире начинается с выбора правильной схемы, учитывающей планировку здания и расстановку отопительного оборудования.
Как работает система
Если вы планируете самостоятельно провести тепло в помещения, стоит разобраться в конструкции и принципе работы водяного отопления. Три составляющих любой схемы:
- установка, вырабатывающая тепловую энергию и передающая ее воде;
- трубопроводная разводка;
- отопительные приборы, расположенные в обогреваемых комнатах.
Примечание. Запорная арматура – краны, балансировочные вентили, смесительные клапаны – всегда являются частью разводки. Дополнительное оборудование – циркуляционный насос, расширительный бак – входят в состав котла либо монтируются отдельно.
Принцип действия системы основан на передаче теплоты от источника к приборам отопления посредством жидкого рабочего тела – обычной воды, способной поглотить большое количество энергии (удельная теплоемкость – 4.18 кДж/кг •°С). В отдельных случаях применяется незамерзающая жидкость – водный раствор этиленгликоля либо пропиленгликоля. Как это происходит:
- Сжигая углеводородное топливо или потребляя электроэнергию, установка нагревает воду до температуры 40…90 градусов.
- Горячий теплоноситель движется по трубам с помощью насоса либо естественным образом (за счет конвекции) к водяным радиаторам.
- Между обогревательными приборами и воздухом комнат происходит теплообмен – протекающая через батарею вода остывает на 10—20 °C, атмосфера помещения прогревается. Плюс горячая поверхность радиатора выделяет инфракрасное тепловое излучение.
- Охлажденный теплоноситель возвращается по магистрали в теплогенератор, где снова нагревается до требуемой температуры.
- Излишек воды, образующийся при тепловом расширении, поступает в специальную емкость. Когда температура в системе падает, жидкость опять сжимается и уходит из расширительного бачка.
Справка. Интенсивное выделение инфракрасного тепла поверхностью батарей начинается при температуре более 60 °C.
Прежде чем проводить отопление, запомните одно правило: эффективность обогрева практически не зависит от объема воды в системе. Данный показатель влияет лишь на скорость прогрева/остывания дома при запуске либо остановке теплогенератора.
Перечислим действительно важные характеристики:
- разность температур на входе и выходе домашнего отопителя, максимально допустимая – 25 градусов;
- мощность источника – должна выбираться по расчету тепловых потерь сквозь внешние стены + прогрев воздуха для вентиляции;
- расход теплоносителя – объем воды, проходящей через отопительные приборы в течение 1 часа;
- гидравлическое сопротивление трубопроводной сети вместе с радиаторами, в идеале не должно превышать 1 Бар (10 м водного столба).
Разъяснение касательно общего объема теплоносителя в трубах даст эксперт Владимир Сухоруков в своем видео:
Виды котлов и других водогрейных аппаратов
Эффективность работы отопления в частном доме зависит от установки, нагревающей рабочее тело (воду). Правильно подобранный агрегат вырабатывает количество теплоты, необходимое для радиаторов и бойлера косвенного нагрева (при наличии), экономно расходуя энергоносители.
Автономная водяная система может работать от:
- водогрейного котла, использующего определенное топливо — природный газ, дрова, уголь, солярку;
- электрокотла;
- печи на дровах с водяным контуром (металлической или кирпичной);
- теплового насоса.
Дополнение. Есть комбинированные типы отопителей, одновременно совмещающие 2—3 энергоносителя, например, уголь – природный газ, дрова – электричество (один экземпляр показан ниже на фото). Также существуют универсальные котлы, куда можно установить дизельную форсунку, газовую или пеллетную горелку – на выбор.
Чаще всего для организации отопления в коттеджах применяют именно котлы – газовые, электрические и твердотопливные. Последние изготавливаются только в напольном исполнении, остальные теплогенераторы – настенном и стационарном. Дизельные агрегаты используются реже, причина – высокая цена горючего. Как правильно выбрать водогрейный бытовой котел, рассматривается в подробном руководстве.
Печное отопление, совмещенное с водяными регистрами или современными радиаторами – неплохое решение для обогрева дачи, гаража и небольшого жилого домика площадью 50—100 м². Недостаток — помещенный внутрь печки теплообменник нагревает воду бесконтрольно. Чтобы избежать закипания, важно обеспечить принудительную циркуляцию в системе.
Справка. Раньше подобные схемы делались самотечными – без насоса, с открытым расширительным бачком. Регистры и магистрали сваривались из стальных труб диаметром 40…80 мм (внутренний), прокладываемых с уклоном 3—5 мм на 1 м для лучшего самотека. Отопление называли паровым, поскольку система не боялась закипания.
Тепловые насосы не получили широкого распространения на территории стран бывшего Союза. Причины:
- основная проблема — дороговизна оборудования;
- из-за холодного климата аппараты типа «воздух – вода» попросту неэффективны;
- геотермальные системы «земля – вода» сложны в монтаже;
- электронные блоки и компрессоры тепловых насосов весьма дороги в ремонте и обслуживании.
Из-за высокой цены срок окупаемости агрегатов превышает 15 лет. Но эффективность установок (3—4 кВт теплоты на 1 затраченный киловатт электроэнергии) привлекает мастеров – умельцев, пытающихся собрать самодельные аналоги из старых кондиционеров.
Как своими руками изготовить простейший вариант теплового насоса, смотрите на видео:
Приборы водяного отопления
В качестве обогревательных элементов помещений могут выступать:
- традиционные радиаторы, устанавливаемые под оконными проемами и возле холодных стен, например, с северной стороны здания;
- трубные контуры напольного обогрева, иначе – теплые полы;
- плинтусные обогреватели;
- внутрипольные конвекторы.
Водяное радиаторное отопление – самый надежный и дешевый вариант среди перечисленных. Установку и подключение батарей вполне реально выполнить самому, главное, — верно подобрать количество секций по мощности. Недостатки – слабый прогрев нижней зоны комнаты и расположение приборов на виду, что не всегда согласуется с дизайном интерьера.
Все имеющиеся в продаже радиаторы делятся на 4 группы по материалу изготовления:
- Алюминиевые – секционные и монолитные. На самом деле отливаются из силумина – сплава алюминия с кремнием, являются наиболее эффективными по скорости прогрева.
- Биметаллические. Полный аналог алюминиевых батарей, только внутри предусмотрен каркас из стальных труб. Сфера применения – многоквартирные высотные дома с центральным теплоснабжением, где теплоноситель подается с давлением свыше 10 Бар.
- Стальные панельные. Сравнительно дешевые радиаторы монолитного типа, сделанные из листов штампованного металла плюс дополнительное оребрение.
- Чугунные секционные. Тяжелые, теплоемкие и дорогие приборы с оригинальным дизайном. Из-за приличного веса некоторые модели оснащаются ножками – подвесить такую «гармошку» на стену нереально.
Примечание. Речь идет о чугунных радиаторах в современном дизайнерском исполнении. Батареи советского образца типа МС-140 устарели по всем параметрам.
По востребованности лидирующие позиции занимают стальные приборы – они недороги, а с точки зрения теплопередачи тонкий металл мало уступает силумину. Следом идут алюминиевые, биметаллические и чугунные обогреватели. Выбирайте, какие вам больше нравятся.
Конструкция теплых полов
Система напольного обогрева состоит из таких элементов:
- греющие контуры из металлопластиковых либо полиэтиленовых труб, залитые цементной стяжкой или уложенные между лагами (в деревянном доме);
- распределительный коллектор с расходомерами и термостатическими вентилями для регулирования расхода воды в каждой петле;
- смесительный узел – циркуляционный насос плюс клапан (двух— или трехходовой), поддерживающий температуру теплоносителя в диапазоне 35…55 °C.
Узел подмеса и коллектор соединяются с котлом двумя магистралями – подающей и обратной. Нагретая до 60…80 градусов вода порциями подмешивается клапаном в контуры по мере остывания циркулирующего теплоносителя.
Теплые полы – самый комфортный и экономичный способ обогрева, хотя затраты на монтаж в 2—3 раза выше устройства радиаторной сети. Оптимальный вариант отопления изображен на фото – напольные водяные контуры + батареи, регулируемые термоголовками.
Конвекторы плинтусные и внутрипольные
Обе разновидности обогревателей похожи конструкцией водяного теплообменника – медного змеевика с насаженными тонкими пластинами – ребрами. В напольном исполнении греющая часть закрыта декоративным кожухом, внешне напоминающим плинтус, сверху и снизу оставлены зазоры для прохождения воздуха.
Теплообменник внутрипольного конвектора установлен в корпусе, находящемся ниже уровня чистого пола. Некоторые модели комплектуются малошумными вентиляторами, повышающими производительность обогревателя. Теплоноситель подается по трубам, уложенным скрытым способом под стяжкой.
Описанные приборы удачно вписываются в дизайн помещения, а подпольные конвекторы незаменимы возле прозрачных наружных стен, целиком сделанных из стекла. Но рядовые домовладельцы не торопятся приобретать эти приборы, поскольку:
- медно-алюминиевые радиаторы конвекторов – удовольствие не из дешевых;
- для полноценного обогрева коттеджа, расположенного в средней полосе, придется ставить обогреватели по периметру всех комнат;
- внутрипольные теплообменники без вентиляторов малоэффективны;
- те же изделия с вентиляторами издают тихий монотонный гул.
Отсюда вывод: конвектор — полезная вещь для определенных мест, где затруднено размещение обычных батарей. Но обогревать такими приборами целое здание неоправданно дорого.
Радиаторная сеть – 4 способа разводки труб
При обустройстве отопления в частных домах применяется 4 основных схемы:
- однотрубная, она же – «ленинградка»;
- двухтрубная плечевая (иначе – тупиковая);
- двухтрубная попутная;
- коллекторная.
Примечание. В двухэтажном коттедже допускается комбинировать 2 схемы. Пример: на 1 этаже сделать коллекторную систему, на втором – смонтировать разводку с попутным течением теплоносителя. Хотя подобные решения не всегда оправданы.
Согласно современным стандартам, все перечисленные схемы делаются герметичными. Вода в трубах находится под давлением 0.5…3 Бар (зависит от температуры), устанавливается расширительный бак закрытого типа с резиновой мембраной внутри. Обязательное условие работы системы – принудительная циркуляция от электрического насоса.
«Ленинградка» и двухтрубная тупиковая схема способна функционировать без циркуляционного насоса, за счет конвективного течения жидкости. Принцип следующий: холодная более тяжелая вода вытесняет вверх горячую, обладающую меньшей удельной массой. Но чтобы провести и наладить самотек, нужно использовать трубы увеличенных размеров — Ø32…80 мм, монтируемых с определенным уклоном.
Коллекторная и попутная кольцевая разводка (другое название — петля Тихельмана) неспособна работать без принудительной перекачки воды, поэтому всегда делается закрытой. Рассмотрим каждую схему подробнее.
Однотрубный вариант подключения
Изначально система кажется простой – вдоль наружных стен здания горизонтально проложена одна магистраль, куда присоединены все радиаторы, причем обеими подводками. Пройдя первую батарею, охлажденный теплоноситель возвращается в общую трубу, смешивается с горячим и поступает в следующий обогревательный прибор. Соответственно, каждый последующий радиатор получает более холодный теплоноситель.
В чем сложность однотрубной схемы:
- Диаметр магистральной трубы – не менее 20 мм (внутренний проход), что соответствует наружному размеру металлопластика 26 мм, полипропилена – 32 мм. Указанное сечение остается одинаковым по всей длине трубопровода.
- Число батарей в 1 ветви – максимум 6 шт., иначе придется наращивать диаметр разводящей трубы до 32—50 мм. Монтаж усложняется и дорожает на 15—20% (минимум).
- Поскольку к дальним радиаторам приходит менее нагретая вода, их теплообменную поверхность нужно увеличивать на 10…30%, добавляя количество секций.
- Ручная либо автоматическая регулировка протока через 1 обогреватель влияет на работу остальных приборов, поскольку меняется температура и расход воды в общей магистрали.
Справка. В многоквартирных домах советской постройки эксплуатируются вертикальные однотрубные системы, где батареи присоединяются к стоякам, принцип «ленинградки» сохраняется. Аналогичные схемы, только в миниатюре, используются в двухэтажных частных коттеджах, когда требуется организовать самотек.
Однотрубная замкнутая схема водяного отопления подойдет для дачных и жилых домиков площадью 60…100 м². Два этажа – не проблема, система делится на 2 кольцевых ветви, сходящихся на тройниках возле котла, насос задействован один.
Двухтрубные схемы – кольцевая и тупиковая
Характерное отличие этих разводок – деление горячего и остывшего теплоносителя на 2 линии – подающую и обратную. Здесь к батареям приходит две трубы – по одной вода заходит в радиаторы, через вторую течет обратно к котлу. Для отопления жилищ используется 2 системы:
- При тупиковой схеме теплоноситель идет по магистрали до последнего прибора, затем возвращается через обратку – течет в противоположном направлении.
- В кольцевой петле Тихельмана вода не меняет направление движения после выхода из батареи. То есть, теплоноситель в обеих магистралях течет в одну сторону.
Дополнение. Первая система состоит из одной или нескольких тупиковых ветвей – плеч разной либо одинаковой протяженности. Вторая делается в виде одного или нескольких замкнутых колец, сходящихся на котле.
Преимущества двухтрубных методов соединения батарей:
- малые диаметры магистралей – 15—20 мм (внутренний);
- все радиаторы заполняются теплоносителем одинаковой температуры;
- нет ограничений по числу обогревателей на 1 линии;
- система поддается автоматизации и регулировке, изменение расхода либо полное отключение одной батареи не влияет на работу соседних;
- правильно собранная попутная разводка хорошо сбалансирована гидравлически;
- невысокие затраты на монтаж.
Тупиковую схему несложно собрать своими руками — она «прощает» несерьезные ошибки и легко балансируется. С петлей Тихельмана труднее – в одноэтажном здании двойная магистраль обязательно пересечет проем входной двери, который придется огибать трубами сверху или снизу под полами.
Коллекторная система

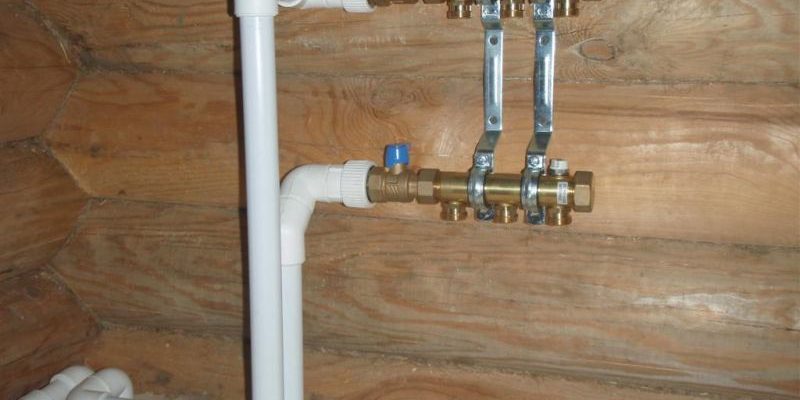

Здесь подключение радиаторов организовано лучевым способом от распределительной гребенки, размещенной близко к центру здания. Она соединяется с котлом двумя трубами, а к каждой батарее идет собственная двухтрубная линия – подача и обратка. Радиаторные подводки идут к приборам по кратчайшему пути — прячутся в стяжке пола либо крепятся под потолком перекрытия нижнего этажа.
Примечание. Удаление воздуха из скрыто проложенных трубопроводов производится через автоматические воздухоотводчики, установленные на гребенке.
Лучевая схема – современный вариант разводки, сохраняющий достоинства тупиковой системы. Есть и дополнительные плюсы:
- трубы, подводки и шкаф с коллектором прячется внутри строительных конструкций, поэтому схема годится для любых интерьерных решений;
- удобство и простота регулирования (балансировки), органы управления расположены в одном месте — распределительном шкафу;
- если оснастить термостатические вентили гребенки сервоприводами и поставить электронный блок управления, то можно полностью автоматизировать водяное отопление здания.
Для подключения обогревателей к коллектору применяются трубы сшитого полиэтилена Ø10 мм (внутреннее сечение), защищенные теплоизоляционной оболочкой. От котельной установки до гребенки прокладывается магистраль диаметром 26…40 мм в зависимости от числа потребителей.
Недостатки лучевой разводки:
- в обжитом доме сложно проводить трубопроводы к радиаторам – вскрывать стяжку или вырезать штробы;
- высокая стоимость материалов и работ;
- схема не работает без насоса;
- проложенные внутри бетонного монолита магистрали нельзя переделать либо заменить.
Напоследок о преимуществах и недостатках
Сначала раскроем основные минусы данного отопления:
- значительные вложения при строительстве – домовладелец несет затраты на покупку материалов, оборудования и монтаж;
- при эксплуатации надо следить за работой теплосиловой установки, дизельные и дровяные котлы вовремя загружать топливом;
- существует вероятность протечки или размораживания элементов отопительной сети.
Перечисленные недостатки нельзя назвать критическими. Вложения постепенно окупаются, при недостатке средств монтаж выполняется самостоятельно. Вероятность протечек сводится к нулю за счет качественной сборки и заливки незамерзающего теплоносителя (антифриза), если отопление включается периодически.
Список плюсов выглядит гораздо внушительнее:
- Универсальность. Для подогрева рабочего тела можно использовать оборудование, использующее различные источники энергии и горючее. При необходимости ставится 2—4 разных водогрейных аппарата.
- Широкий выбор комплектующих. Застройщик может подобрать схему и материалы под личный бюджет – применить недорогие полипропиленовые трубы, поставить панельные радиаторы и электрокотел.
- Гибкость. Любая схема закрытого типа легко адаптируется под требования домовладельца, трубопроводы укладываются закрытым либо открытым способом. Исключение – гравитационная (самотечная) разводка, монтируемая по строгим правилам.
- Температура поверхности приборов не превышает 80 градусов, выделяется мягкое инфракрасное тепло, воздух не пересушивается.
- Параллельно с отоплением нетрудно организовать горячее водоснабжение – установить и подключить к теплогенератору накопительный бойлер косвенного нагрева.
- Есть возможность полной автоматизации и управления отоплением на расстоянии – через GSM связь или интернет.
Как вы поняли, публикация носит ознакомительный характер и пригодится домовладельцам, не определившимся со способом отопления своего дома. Более развернутые инструкции по выбору теплосилового оборудования, труб и применяемой арматуры вы найдете на других страницах нашего ресурса (переходы выделены синим цветом в тексте статьи).
Отопительная система для частного дома посредством радиаторов и котельного оборудования имеет два основных способа подключения: однотрубное и двухтрубное.
Обе схемы имеют свои преимущества и недостатки.
При ее выборе следует учитывать площадь помещения, количество жилых этажей и регион проживания.
Выбор схемы
Выбор разводки труб зависит от системы подключения: однотрубная и двухтрубная, и способу циркуляции воды в трубах: естественное и принудительное (при помощи циркуляционного насоса).
Однотрубная — основывается на последовательном подключении радиаторов. Горячая вода, нагретая при помощи котла, по одной трубе проходит через все обогревательные секции и заходит обратно в котел. Типы разводки для однотрубной схемы: горизонтальная (при принудительной циркуляции воды) и вертикальная (при естественной или механической циркуляции).
Труба при горизонтальной разводке устанавливается параллельно полу, радиаторы должны располагаться на одном уровне. Жидкость подается снизу, выводится аналогично. Циркуляция воды осуществляется при помощи насоса.
При вертикальной разводке, трубы располагаются перпендикулярно полу (вертикально), нагретая вода подается вверх, а затем по стояку спускается к радиаторам. Вода циркулирует самостоятельно, под воздействием высоких температур.
Двухтрубная система базируется на параллельном присоединении радиаторов к цепи, то есть горячая вода индивидуально поставляется к каждой батарее по одной трубе, а выпуск воды производится по второй. Типы разводки – горизонтальная или вертикальная. Горизонтальная разводка осуществляется по трем схемам: проточная, тупиковая, коллекторная.
Подключение конвекторов к отопительной системе выполняется следующими приемами: нижнее, верхнее, одностороннее и диагональное (перекрестное). От плана установки батареи зависит циркуляция жидкости внутри него.
Для однотрубной и двухтрубной систем вертикальная разводка преимущественно используется для домов, содержащих два и более этажа.
Однотрубная
Принцип действия однотрубной отопительной системы – круговая циркуляция жидкости по одной магистрали. Нагретый теплоноситель выходит из котла и проходит последовательно через каждый подключенный конвектор.
В каждый последующий поступает вода из предыдущего, по мере ее прохождения, часть тепла теряется в результате остывания. Чем дальше батарея от котла, тем ниже ее температура. При выходе из строя одного элемента, нарушается работа всей цепи.
Чтобы этого избежать рекомендуется монтировать разводку с обводным путем (байпасом).
Монтаж осуществляется горизонтальным или вертикальным способом, во втором случае, котел оптимально установить на нижнем уровне, чтобы обеспечить естественную циркуляцию жидкости.
Преимущества однотрубной схемы: легкость монтажа, небольшой затрат расходных материалов, эстетичность (при горизонтальной разводке трубу можно скрыть, например, вмонтировать под пол).
Недостатки:
- Взаимосвязь элементов цепи — выход из строя одного радиатора ведет к нарушению работы всей системы;
- Высокие теплопотери;
- Невозможность контролировать нагрев отдельных элементов системы;
- Ограниченная площадь обогрева (до 150 м2).
Тем не менее, для одноэтажного дома с небольшой площадью рациональнее выбирать данный тип отопления.
Двухтрубная
В этой системе жидкость циркулирует по двум выделенным магистралям: подающей (выход теплоносителя из котла) и обратной (к котлу). Две трубы подсоединяются к водяному обогревателю. Монтаж осуществляется вертикальным или горизонтальным методом разводки. Горизонтальная — выполняется тремя схемами: проточным, тупиковым, коллекторным.
При проточной схеме, движение воды происходит последовательно, сначала жидкость выходит из первого конвектора, далее к магистрали присоединяется второй и последующие элементы, затем вода возвращается к котлу. Теплоноситель в подающей и обратной трубах, в этом случае, движется в одном направлении.
Тупиковая разводка характеризуется противоположным направлением воды в трубах, то есть вода выходит из первой батареи и устремляется к котлу в обратном направлении, аналогично из остальных обогревателей.
При лучевой или коллекторной разводке, нагретая жидкость подается к коллектору, от которого отходят трубы к конвекторам. Этот вариант более дорогостоящий, но отличается возможностью точной регулировки напора воды.
Ленинградская система отопления схема, варианты подключения, плюсы и минусы.
Однотрубная система отопления частного дома своими руками как сделать, читайте рекомендации.
Преимущества теплых полов Рехау на https://klimatlab.com/otoplenie/tepliy-pol/nemeckoe-kachestvo-i-nadezhnost-rexau.html
Преимущества:
- Параллельное подключение конвекторов, вывод из строя одного элемента не влияет на работу всей цепи;
- Возможность установки терморегуляторов;
- Минимальные теплопотери;
- Функционирование системы в помещениях любой площади.
Недостатками такой схемы является более сложная система монтажа, высокий расход материалов.
Варианты подключения
Способы подключения радиатора к трубопроводу:
- Верхнее. Теплоноситель поступает в обогреватель сверху и выходит аналогичным образом. Данный тип монтажа отличается неравномерным прогревом, так как теплоноситель не прогревает низ прибора, поэтому использование такого способа в домах нерационально.
- Нижнее. Теплоноситель входит и выходит внизу, отличается небольшой теплопотерей (до 15 %). Преимущество данного способа — возможность смонтировать трубу под пол.
- Одностороннее или боковое. Подающая и обратная трубы подключаются к одной стороне конвектора (сверху и снизу). При этом обеспечивается хорошая циркуляция, что снижает теплопотери. Такой тип монтажа не подходит для конвекторов с большим количеством секций (более 15), так как в этом случае дальняя часть будет плохо прогреваться.
- Перекрестное (диагональное). Подающая и обратная трубы подключаются с разных боковых сторон радиатора по диагонали (сверху и снизу). Преимущества: минимальные теплопотери (до 2%) и возможность подключения прибора с большим количеством секций.
Способ подключения радиаторов к трубопроводу влияет на качество прогрева помещения.
А вы знаете какие лучше выбрать трубы для теплого пола?
Принцип работы фанкойла описан в нашей статье на https://klimatlab.com/ventilyaciya/kondicionirovanie/princip-raboty-fankojla.html
Все о котлах на топливе, газе и электричестве в нашей статье.
Монтаж радиаторов
монтаж радиатора
Радиаторы должны устанавливаться в местах с наибольшим перепадом температуры, то есть возле окон и дверей. Располагать обогреватель под окном необходимо таким образом, чтобы их центры совпадали. Расстояние от прибора до пола должно быть не менее 120 мм, до подоконника – 100 мм, до стены – 20-50 мм.
Монтаж батареи к трубопроводу осуществляется при помощи фитингов (уголок, муфта комбинированная с резьбой) и крана шарового «американка», методом пайки или сварки. На одно из других отверстий устанавливается воздуховыпускник (кран Маевского), оставшееся отверстие закрывается заглушкой.
Перед заполнением системы проводят первый пробный пуск для ее прочистки и проверки на наличие утечек. Воду следует оставить на несколько часов, затем слить. После этого вновь заполнить систему, повысить давление при помощи насоса и выпустить воздух из радиатора до появления воды, затем включить котел и приступать к отоплению помещения.
Распространенные ошибки при монтаже: неправильное размещение конвектора (близкое расположение к полу и стене), несоответствие количества секций обогревателя и типа подключения (боковой тип подключения для батарей с количеством секций более 15) – в этом случаев прогрев помещения будет осуществляться с меньшей теплоотдачей.
Выплескивание жидкости из бачка свидетельствует о ее переизбытке, шумы в циркуляционном насосе о наличии воздуха – данные проблемы устраняется при помощи крана Маевского.
Цена на оборудование
Примерный расчет оборудования для отопительной системы дома, площадью 100 м2.
| Наименование | количество | Стоимость (рубли) |
| Котел | 1 | 40.000 |
| Дымоход | 2 м | 3.000 |
| Запорная и соединительная арматура | 1 | 2.000 |
| Оборудование обвязки котельной | 1 | 2.000 |
| Радиатор 10 секционный | 6 | 36.000 |
| Монтажный комплект радиатора | 6 | 1.800 |
| Кронштейн крепления | 24 | 1.000 |
| Труба (полипропилен) | 60 м | 10.000 |
| Фитинги (комплект) | 1 | 5.000 |
| Итого: | 100.800 |
Стоимость работ монтажа мастером обойдется приблизительно в 50.000 – 60.000 рублей.
Итоги и выводы
На выбор схемы подключения радиаторов влияет площадь помещения и количество этажей. Для небольшого одноэтажного дома оптимальным вариантом будет выбор установки однотрубной горизонтальной системы. Для домов, площадью более 150 м2 с двумя и более этажами предпочтительнее устанавливать двухтрубную вертикальную разводку с диагональным подключением.
Поделиться:
1 Комментарий
Жизнь в частном доме имеет ряд неоспоримых преимуществ, ведь чего стоит само отсутствие шумных соседей за стеной, не говоря уже о пространстве и прилегающей территории. Но все не может быть только простым и хорошим, всегда есть определенные трудности, которые надо преодолевать. В этом случае всего надо позаботиться о том, чтоб подключить отопление в частном доме, ведь в отличии от квартир система центрального отопления здесь обычно не предусмотрена. Сегодня мы поговорим о видах отопления частного дома, его вариациях, особенностях и многом другом.
Разновидности отопления
Выбор отопления в частном доме является серьезным вопросом, ведь оно устанавливается обычно далеко не на один год. Если посмотреть на фото подключения отопления в частном доме, то можно сразу выделить несколько популярных направлений. «>»>»>»>»>»>»>»>»>
Такой вариант хорошо подходит тем, кто предпочитает иметь только покрытие пола в виде ламината, плитки или паркета, без дополнительных элементов вроде ковра или ковролина.
В этом случае важно знать, как правильно подключить отопление в частном доме, да и в квартире тоже. Все потому, что после завершения монтажа любые манипуляции с таким отоплением будут требовать снятия напольного покрытия. Да, мы все равно будем предусматривать ниши, которые предоставят доступ к нужным кранам и вентилям. Но вся система все равно должна быть максимально надежной и не раз проверяться до того, как установиться напольное покрытие. Последним идет комбинированное отопление, при котором мы используем как радиаторы, так и подогрев пола.
Выбор схемы отопления
Инновации и свежие идеи — это конечно хорошо, но мы предпочитаем в подобных ситуациях брать то, что проверено временем и практикой. «>»>»>»>»>»>»>»>»>
- Наращивание радиаторов — пошаговое описание и советы как добавить секцию быстро и просто (145 фото + видео)
- Как сделать отопление своими руками — схемы, проекты и особенности применения актуальных систем отопления (115 фото)
- Подключение датчика температуры — схема подключения автоматики и нюансы использования в системе управления отоплением (130 фото, схем и видео монтажа)
Всего есть два типа схем подключения радиаторов, причем не только в частном доме, но и квартирах. Из-за размеров самого дома и количества отапливаемых комнат этот выбор является особенно важным именно для владельцев собственных домов. Схема может быть однотрубной или двухтрубной. Но в чем разница? Как видите мы не просто самостоятельно подключаем отопление в частном доме, мы выбираем еще и то, как оно будет построено. Важно отметить, что схема подключения не имеет ничего общего с выбором топлива или котла, ведь во всех случаях это работает для водяного отопления. «>»>»>»>»>»>»>»>»>
С другой стороны, у нас получается ситуация, когда по одной трубе у нас идет горячая вода для отопления, но в нее же попадает вода, которая была пропущена через радиатор, а значит имеет меньшую температуру. Да, термодинамические процессы помогут температуре уровняться, но это работает только в случае всего нескольких радиаторов в системе, например, в однокомнатной или двухкомнатной квартире.
В частном доме, особенно на несколько этажей, может получиться, что последние радиаторы системы будут самыми холодными.
Для этого есть вторая схема отопления – двухтрубная. Даже если мы подключаем частный дом к центральному отоплению, все равно надо думать о схеме подключения радиаторов. В этом случае радиаторы подключаются параллельно. Горячая вода идет только по одной трубе, а потому все радиаторы получают ее примерно одной температуры. «>»>»>»>»>»>»>»>»>
- Самодельные котлы отопления — лучшие проекты и пошаговый мастер-класс постройки отопительных котлов своими руками (135 фото)
- Ремонт теплообменников — эксплуатация, обслуживание, съем, монтаж и замена водоснабжения (120 фото и видео)
- Смесительный узел для отопления — виды, назначение, подключение и применение в системе отопления (80 фото)
Выбор топлива
Не лишним будет задуматься над тем, какое топливо в вашей ситуации будет лучшим из вариантов. Например, стоит думать о том, как подключить электрокотел для отопления частного дома тем людям, у которых электричество стоит очень мало, ну или площадь обогрева действительно мала. Но при этом надо учитывать стабильность подачи электричества. Если с этим есть перебои, то лучше обратить внимание на традиционные варианты – газ и древесину.
Фото советы как подключить отопление в частном доме
Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.
Разновидности разводки отопления
В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:
- Однотрубная.
- Двухтрубная.
Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.
Однотрубная схема отопительных систем
Однотрубная система отопления: вертикальная и горизонтальная разводка.
В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.
Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.
Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.
В многоэтажных домах используется вертикальная однотрубная система отопления.
В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.
Отопление по однотрубной схеме в частном доме.
В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.
Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.
Видео о устройстве однотрубной схемы отопления в многоквартирном доме:
Двухтрубная схема отопительных систем
В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.
Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.
Двухтрубная классическая разводка
Классическая двухтрубная схема разводки система отопления.
В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.
Такое устройство имеет двухтрубная система отопления в многоэтажном доме.
Попутная схема или «петля Тихельмана»
Попутная схема разводки отопления.
Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.
Веерная (лучевая)
Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.
Веерная или лучевая система отопления.
В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.
Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.
Разновидности подключения радиаторов
Основными способами подключения приборов отопительных систем является несколько типов:
- Боковое (стандартное) подключение;
- Диагональное подключение;
- Нижнее (седельное) подключение.
Боковое подключение
Боковое подключение радиатора.
Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.
Диагональное подключение
Диагональное подключение радиатора.
Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.
Нижнее подключение
Нижнее подключение с торцов радиатора
Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.
Нижнее подключение радиатора.
В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.
Нижнее подключение в однотрубной схеме отопления.
Используемые источники:
- https://otivent.com/ustrojstvo-sistemy-vodyanogo-otopleniya-v-zagorodnom-dome
- https://klimatlab.com/otoplenie/sistema/skhemy-podklyucheniya-radiatorov-v-chastnom-dome.html
- https://otopleniehouse.ru/podklyuchit-otoplenie-v-chastnom-dome/
- https://santech-info.ru/otoplenie/tipovye-sxemy-sistem-otopleniya.html
