Сэндвич-труба для дымохода: схема монтажа дымохода-сэндвич, установка своими руками

Практически для любого здания, независимо от его предназначения, требуется дымоход, тем более, если в помещении установлена печь или даже обычный камин. Система дыоотведения должна обязательно отвечать положенным нормам и монтироваться, согласно принятых строительных правил и рекомендаций. Главные критерии, которым должна отвечать и сэндвич труба для вашего дымохода – это обеспечение надежной, безопасной и эффективной работы по выводу газов и прочих вредных веществ, имеющих свойство образовываться во время горения.

Если перед вами только встал вопрос выбора конструкции, вы еще не знаете всех нюансов и особенностей, предлагаем изначально обратить ваше внимание на такую конструкцию, как сэндвич трубы. Подобные системы оптимальны сразу по нескольким основным причинам. К примеру, установка конструкции из сборных систем, таких как сэндвич, не требует сложных технологических сооружений, вы справитесь даже в одиночку. Кроме того, подобные дымоходы по своим свойствам и характеристикам обслуживания зарекомендовали себя, как достаточно прочные и износостойкие дымоходы.

Устройство дымохода из сэндвич труб

Такие системы представляют собой конструкцию, в основе образованую с помощью двух контуров, которые между собой в свою очередь разделяются ощутимым слоем утеплителя. Как правило, изоляционный слой составляет около 50-60 мм.

Базальтовая теплоизоляционная скорлупа для дымоходов

Изоляцию используют из таких материалов:

Базальтовая вата.
Минеральное волокно.

Среди основных преимуществ или даже качеств таких материалов, можно отметить невероятные огнестойкие характеристики, высокую устойчивость к воздействиям химических реагентов и осадков.

Контур изнутри зачастую берется за основу только из металлов «нержавейки», состав которой может включать в некоторых случаях даже молибден. Наружный контур многие производители стараются сделать из обычного оцинкованного металла. Это делается для того, чтобы уберечь конструкцию от воздействия холодных температур, ведь не секрет, что именно оцинковка отлично справляется даже с большими перепадами минусовых показателей. Сэндвич труба для дымохода в таком случае обладает увеличенными износостойкими характеристиками и может служить даже в северных районах.

Сэндвич труба имеет трехслойную структуру, в середине находится изоляционный материал

Кроме того, особых условий требует к себе не только конструирование оголовка, но и соединения всех отрезков, которые обязательно должны быть хорошо за герметизированы. Устанавливается сэндвич труба для дымохода независимо от положения котла, разрешается внутри и снаружи здания. При монтаже нужно учитывать особенности крепления и расположения отрезков, их расположение по отношению к предыдущему отрезку. Подробней о технологии укладки, будет немного позже.

Технические характеристики сэндвич трубы для дымохода

Такой дымоход, как сэндвич подразумевает различие не только по размерам, но и по весу, а также диаметру. Поэтому производя расчет в обязательном порядке нужно ориентироваться на подобные показания. По техническим характеристикам, все подобные дымоходы подразделяются на такие подвиды:

Одностенные.
Двухконтурные.
Одноконтурные.
Гофрированные.
Гибкие.

Также не забывайте, что по техническим нормам и свойствам, наиболее оптимально собирать конструкции из отрезков метровой длины. Кстати, в последнее время, заводы такими размерами только и оперируют.

Комплектующие для сэндвич дымоходов

У каждого из видов есть свои преимущества, а главное особенности монтажа, но об этом узнаете в другой статье посвященной монтажу сэндвич дымохода. Здесь же приведем примеры общих параметров. Среди главных особенностей такой конструкции дымохода сэндвич, выделяют удивительные параметры работы и износостойкости. При благоприятных условиях, система может прослужить порядка 20 лет, естественно, с оговоркой, что вся конструкция изначально была собрана правильно.

Также не забывайте, что правила монтажа сэндвич элементов напрямую касаются диаметра сэндвич трубы. Не забывайте обращаться к инструкции и рекомендации к вашему котлу либо печи, потому что большинство производителей на сегодня требуют к своей продукции определенные правила взаимодействия. К примеру, ни в коем случае, не устанавливайте в котел с патрубком 100 мм, трубу больших размеров, даже если используется переходник специальный. Котел может попросту не справится с таким напором тяги, либо наоборот не станет разгораться из-за завихрений. В общем, очень много всевозможных нюансов, которые следует придерживаться каждому домовладельцу.

Плюсы и минусы дымоходных труб сэндвич

Универсальность. Подразумевается возможность использования для самых разных материалов, не зависимо от типа дома.
Компактность.
Легкость монтажа.
Эстетичность.
Пожаробезопасность.
Возможность установить дымоход на абсолютно любом типе крыши, стропильная система не становится преградой.
Многослойность обеспечивает меньшее оседание сажи и копоти, а также образования конденсата.

К недостаткам можно отнести некоторые проблемы, к примеру:

Стоимость. По сравнению с другими разновидностями, действительно высокая стоимость.
Небольшой срок эксплуатации. Хотя данный факт является противоречивым, но все же некоторые дыма отводящие системы готовы прослужить гораздо дольше.

Особенности монтажа

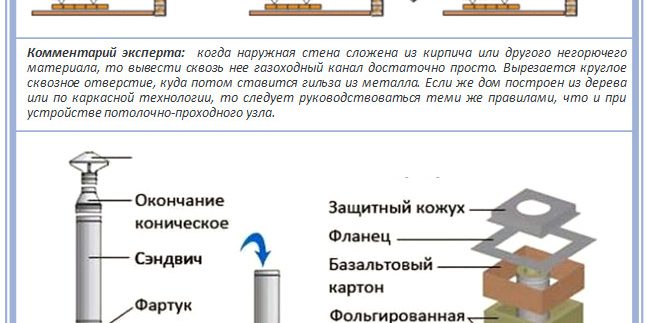

Схема сэндвич дымохода и комплектация проходного узла

Дымоход из сэндвич панелей должен не только обладать соответствующими характеристиками, но и быть установленным по всем «канонам» технической документации и правил. Некоторые из особенностей мы приведем ниже, на них нужно обращать внимание в первую очередь. Итак:

К патрубку запрещается подключать напрямую сэндвич. В противном случае произойдет, так называемое «спекание» утеплителя и превращение его в камень с последующей потерей свойств.
Учитывайте особенность размещения в деревянных домах. Даже с учетом двойного покрытия, внешние стенки имеют особенность нагреваться, поэтому слой теплоизоляции от огнестойких материалов не менее 250 мм., а, от пожароопасных не менее 450 мм.
Сборка должна производится по схеме, чтобы верхняя часть канала вставлялась в нижнюю. Таким образом, вы уберегаете конструкцию от попадания внутрь неё влаги и прочих химических реагентов, образованных во время сгорания и образования конденсата. Что касается соединения «лежачих» участков, то используется схема стыковки сэндвич трубы для дымохода «по дыму». То есть, первая входит во вторую.

Сэндвич дымоход представляет собой двухконтурную конструкцию выполненной из нержавеющей стали, в которой между двумя трубами внешней и внутренней находится утеплитель. В качестве утеплителя используется негорючий, экологически чистый материал.

По-другому сэндвич дымоход – это утепленная дымовая труба. Применяется данная конструкция широко и повсеместно: для каминов, печей, вентиляционных систем и там, где устройство внутренней конструкции применить невозможно. Рассмотрим, как правильно установить дымоход сэндвич своими руками.

Особенности сэндвич дымоходов

Трехслойный дымоотвод, как и любое другое устройство, имеет ряд особенностей, которые отличают его от других аналогичных конструкций. Для начала рассмотрим преимущества и недостатки конструкции.

Преимущества и недостатки

Преимущества	Недостатки
Наименование	Характеристика	Наименование	Характеристика
Простота и доступность монтажа	Монтаж дымохода сэндвич простой и доступный, в отличие от таких же устройств, которые требуют контроль со стороны специалиста	Маленький срок службы	Срок службы сэндвич устройств составляет около 10 – 15 лет, в то время как обычные трубы способны прослужить намного дольше, несколько десятков лет
Универсальность	Сэндвич труба для дымохода способна вытягиваться вверх и в стороны, то есть в стены, благодаря чему появляется выбор при конфигурации	Быстрая потеря герметичности	Из-за температурных перепадов секции постоянно сужаются и расширяются, в результате чего у нее снижается герметичность
Имеет качественный утеплитель	Благодаря чему устройство имеет низкую потерю тепла и высокую производительность	Высокая стоимость	Качественные элементы и детали имеют высокую цену
Безопасность	Использовать такую конструкцию безопасно для человека, поскольку внешний контур нагревается до определенных значений и не способен навредить и причинить ожоги
Многослойность	Не позволяет появляться конденсату, большому количеству сажи

Как мы видим недостатков подобной конструкции намного меньше, чем преимуществ, что сильно отличает его от своих аналогов. Таким образом, утепленная сэндвич конструкция снаружи позволяет обеспечить быстрое нагревание внутренней трубы, в результате чего возникает постоянная естественная тяга, а продукты горения незамедлительно выводятся наружу. Кроме того, они имеют высокий стандарт безопасности и надежности, устойчивы даже к резкой смене температуры и имеют низкий уровень образования конденсата.

СНиП 21-01-97 и технические характеристики базальтового термоизолятора

При установке сэндвич дымохода, важно изучить техническую характеристику базальтового термоизоляционного слоя, то есть толщину содержимого. Ее значение может варьироваться в значениях от 2,5 до 6 см.

Сечение устройства также может быть разным и зависит оно от мощности, еще одного показателя, который стоит учитывать при установке согласно строительным нормам и правилам.

Показатель мощности N (кВт)	Значение сечения (мм)
Менее N < 3,5	140*140
3,5 < N < 5,2	200*140
5,2 < N > 7	270*140

Таблица — Соотношение мощности и сечения

При монтаже собственными силами применяются в основном изделия круглого сечения. В таких ситуациях в первую очередь вычисляют площадь сечения по правилам СНиП 21-01-97, а уже потом подбираются необходимые изделия, имеющие определенные показатели.

На что стоит обратить внимание при выборе конструкции?

При выборе дымоходной трубы уже из готовой продукции стоит обратить внимание на несколько основных факторов:

важно чтобы она обеспечивала нормальную тягу;
дымоотвод не должен засоряться;
устройство должно быть правильно установлено;
конструкция должна соответствовать требованиям безопасности, комфорта.

При этом цена при покупке деталей и элементов не должна являться определяющим фактором.

Интересная статья на тему — дымоход из кирпича своими руками

Основные требования к дымоходу для газового котла, читайте далее.

Как сделать дымоход из асбестовой трубы своими руками?https://klimatlab.com/otoplenie/sistema/dymohod-iz-asbestovoj-truby-svoimi-rukami.html

Предварительный расчет дымохода и схема установки

Монтаж сэндвич конструкции должен происходить после проведения предварительных расчетов, среди которых важно определить не только показатели сечения, но так же длину и ее место расположения.

Высота дымохода и расположение на кровле

При определении места, в котором он должен располагаться, важно принять во внимание следующее:

В ситуации, когда дом имеет плоскую крышу, то сэндвич конструкцию стоит расположить выше кровли не менее чем на полметра (0,5 м).
Когда расстояние между выводом и коньком крыши менее полутра метров (1,5 м), то дымоход стоит установить выше конька на пол метра.
Если расстояние между дымоходом и коньком попадает в диапазон от полутра до трех метров, то высоту стоит сделать равной высоте конька.
Когда вышеуказанное расстояние составляет более трех метров, то высота дымохода строиться по принципу воображаемой линии, которой она должна равняться. Воображаемая линия, в свою очередь, проводится от конька к горизонту под углом 10 градусов.

При подсчете длины важно учитывать несколько основных правил:

Согласно строительным нормам и правилам сэндвич система должна иметь высоту не менее 5 м.
При использовании в качестве покрытия крыши материала с высокой степенью горения, дымоход сэндвич над коньком кровли стоит дополнительно возвысить примерно на 1 – 1,5 м.
При использовании на крыше покрытия из не горючего материала та же самая высота должна быть не менее полуметра.
В случае если у дома на крыше имеются пристройки и они по высоте выше самого дома, то конструкцию следует обязательно устанавливать так, чтобы она была выше такой постройки.

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Инструкция по монтажу своими руками

Необходимые детали, крепеж и инструмент

Перед началом установки дымоходной сэндвич конструкции собственными силами стоит подготовить некоторые приспособления и детали. К таким относятся:

специальный переходник, который позволит вывести устройство на кровлю;
консоль (кронштейн) для фиксации сэндвич конструкции;
платформа для разгрузки, благодаря которой можно будет равномерно распределить вес и тем самым снять нагрузку с основания;
своеобразное отверстие (окошко), через которое впоследствии будет очищаться дымоход;
хомуты для фиксации конструктивных элементов;
несколько переходников;
колено под углом 90 или 45 градусов, оно позволит изменять направление сэндвич дымохода;
приспособление для верхней части – конус, грибок, вопплер и др.

Перед тем как приступить к монтажу, следует выяснить, как и каким способом можно соединить элементы. Существует несколько таких методов:

Фланцевый. Такое соединение позволяет дыму без препятствий выходить через трубу благодаря отличной тяге, но при плохо закрытых стыках влага может просочиться внутрь конструкции и повредить базальтовый утеплитель.
Конденсатный. Данный способ применяется тогда, когда нужно, чтобы конденсированная влага, которая возникает из-за разницы температур, беспрепятственно стекала по стенкам. При такой установке внутреннюю трубку ставят в раструб, чтобы влага не проникала внутрь, но при малейшей щели дым попадет в помещение.
Байонетный, или штыковой. Такое соединение деталей получается в результате перемещения по оси и поворота, а иногда и бокового смещения, одной детали относительно другой.
Дымовой. Сэндвич конструкция собирается согласно данному методу в том случае, когда необходимо, чтобы угарный газ не проникал в дом.

При выборе любого из вариантов соединения дымоходной трубы важно, чтобы все щели были тщательно закрыта, тогда влага не сможет повредить утеплитель, а дымовые газы здоровью домочадцев. Кроме того, рекомендуется ставить по конденсату внутренние трубы конструкции, чтобы влага не попадала на стыки и не затекала.

После подготовки необходимых деталей и выбора способа соединения можно приступать непосредственно к сборке. Установка конструкции не требует специальных или дополнительных навыков и умений. Ее может выполнить даже человек, который далек от строительства.

Основным правилом, которое следует запомнить перед тем, как начать сборку является то, что монтаж следует начинать с нижней части, то есть от котла, и продолжается по направлению к кровле. В установке можно выделить четыре основных этапа.

Сборка элементов дымохода из нержавейки

1 этап – сборка деталей.

Соединять между собой детали достаточно просто, главное быть внимательным. Прежде всего, на что требуется обратить внимание это то, что один конец трубы имеет маленький радиус, а с другой немного больший. Для того, чтобы правильно соединить детали нужно конец с меньшим радиусом просунуть в больший.

Такая сборка имеет множество преимуществ:

не будет накапливаться сажа;
влага будет легко выводиться.

Однако для подстраховки того, чтобы конденсат и влага действительно выходили наружу, а не оседали внутри устройства, необходимо вставить тройники.

2 этап – вывод дымоходной трубы.

Сэндвич трубу на улице можно вывести двумя способами:

Сквозь стенку.
Через кровлю.

Рассмотрим каждый из вариантов немного позже.

3 этап – крепление дымохода.

4 этап – завершение работ.

Монтаж через стену

Вернемся ко второму этапу и рассмотрим способы выведения дымоходной конструкции. При монтаже утепленной дымовой трубу через стену следует выполнять следующие действия:

При выведении сэндвич трубы через стену первым делом нужно будет разобрать всю конструкцию и закрепить посадочные для кронштейнов (подпорок).
Установить внешний консоль и прикрепить к ним пару уголков таким образом, чтобы получилась форма «полозьев». Они позволят без препятствий передвигать тройник в процессе работы.
Закрыть стену листом 1см фанеры и сверху него шурупами закрепить тонковолокнистый материал асбест.
Поверх асбеста следует установить один оцинкованный лист параметрами 12*20 см.
Далее в листе необходимо выполнить квадратное отверстие, через которое труба будет выходить наружу, сам лист следует хорошо закрепить при помощи шурупов.
После монтажа подпорку нужно покрыть лаком с антикоррозийным эффектом.
В отверстие стены вставляют переходник, в котором тоже проделывают отверстие, а затем надевается труба.

Обустройство вентиляции в частном доме своими руками: выбор схемы и составление проекта

Как сделать твердотопливный котел длительного горения своими руками — подробная инструкция.

При монтаже дымоходной трубы через стену следует помнить об уступке. Уступка, или отступка, представляет собой такое пространство, которое в обязательном порядке оставляют между стеной и трубой. Значение уступки зависят от толщины стенки дымовой трубы (печи).

Таблица — Основные параметры уступки

Толщина стенки дымовой трубы (печи) (см)	Тип уступки	Расстояние от поверхности дымовой трубы (печи) до стены (см)
защищенная от возгорания (негорючий материал)	не защищенная от возгорания (горючий материал)
12	Открытая	20	26
12	Закрытая	26	32
6,5	Открытая	26	32
6,5	Закрытая	38	50

При монтаже через стену важно правильно установить первый элемент всей конструкции так, чтобы первая часть крепилась ко второй над уровнем разделки потолка. Такая установка позволит визуально контролировать пожароопасные элементы.

Монтаж через кровлю

Для вывода утепленной дымовой трубы через кровлю следует выполнить следующие действия:

Лист стали прикладывают к отверстию для вывода изнутри.
Дымоход выводится наружу через кровлю.
Лист фиксируется к кровле при помощи шурупов.
В случае необходимости его можно завести под край.

Если крыша дома выполнена из горючего материала, то ее стоит дополнительно защитить от возможного воспламенения. Для этого сам дефлектор стоит оснастить не конусом или грибком, а гасителем искр.

Вывод конструкции на крышу является наиболее сложным и при таком способе монтажа потребуется еще одна деталь – крышная разделка. Это особая металлическая конструкция, которая предотвращает соприкосновение стенок дымохода с материалами кровли.

Особенности крепления

При креплении конструкции и его составных элементов следует учесть некоторые особенности:

все детали и колена соединяются и крепятся между собой хомутами;
тройник следует дополнительно закрепить кронштейнами;
если верх конструкции остался не закрепленным, то для подстраховки его стоит закрепить с помощью растяжек;
стыковочные элементы должны быть дополнительно закреплены и зафиксированы между собой хомутами, а с другими деталями, например, с переходником хомутами с двух сторон.

Как утеплить и герметизировать дымоход снаружи

Особенности заключительного этапа:

После того как все работы по установке и креплению подойдут к концу стоит удалить защитную пленку.

При этом герметик нужно наносить, учитывая некоторые нюансы:

если он наносится на внутренние трубы, то им замазывают всю область внешней поверхности верхнего элемента;
если на внешние, то наносится по такому же принципу (см. выше);
если в месте перехода от обычной трубы к сэндвич, то им следует загерметизировать всю область извне по окружности;
если в местах стыка обычной трубы и других элементов, то также на всю область извне по окружности.

Наиболее опасные зоны дымохода следует проверить на температуру.
Не забыть отвести место для ревизионного окна, чтобы не возникало трудностей при осмотре и чистке.
Правильная длина конструкции в итоге должна составлять примерно 6 м, считая от колосника.

Чистка и уход за дымоходом

Пользоваться результатами своих трудов одно удовольствие, особенно если установил дымоход правильно.

Однако не менее важным моментом является уход. Обычно в ходе использования устройства в трубе скапливается сажа, которая не только уменьшает показатель полезного сечения, но и может служить причиной возгорания.

Необходимо регулярно чистить сэндвич дымоход, особенно в отопительный сезон, не менее двух раз.

Для этого важного дела, при установке было предусмотрено специальное ревизионное окно, которое позволит очистить трубу без особых хлопот.

Цены и размеры комплектующих из нержавеющей стали

Стоимость сэндвич труб для дымоходов разная и зависит от нескольких факторов:

диаметр внутренней трубы;
качество теплоизоляционного материала;
толщина теплоизоляции;
толщина труб;
длина модуля и др.

При самостоятельном монтаже сэндвич дымохода следует учитывать множество особенностей и правил, точное выполнение которых позволит не только установить дымоход правильно, но и безопасно.

В среднем цена на один модуль сэндвич трубы составлять от 500 до 4000 тысяч рублей.
Короткие сэндвич трубы 0,25 м и не большой толщины можно купить в пределах 500 – 600 рублей (речь идет об одном элементе).
Трубы длиной около 1 м будут стоить по дороже 2 000 – 3500 тысячи рублей.

Важно также верно выбрать подходящий дымоотвод, для этого можно почитать характеристики, посоветоваться со специалистами, изучить мастер-классы по установке. В целом, если под рукой имеется инструкция и схемы по установке, необходимые инструменты и детали, то монтаж дымоходной трубы своими руками можно провести без особых затрат и хлопот.

2 Комментария

Как собрать дымоход сэндвич? Этим вопросом задается каждый начинающий печник, ведь сэндвич-дымоходы прочно занимают лидирующую позицию при строительстве каминов и печей, вытесняя кирпичные и металлические дымовые трубы. Их популярность легко объяснима: сэндвич-дымоходы безопасны, практически не нагреваются, меньше подвержены засорам, кроме того, их легко монтировать. О том, как правильно это сделать, расскажет наша статья.

Как собрать сэндвич дымоход

Виды и особенности сэндвич-дымоходов

К этому типу дымоходов относятся многослойные сборные дымоходы из нержавеющей стали или керамики. Они выпускаются в виде готовых элементов, собираемых в единую конструкцию. Оба вида сэндвич-дымоходов имеют свои особенности, но монтаж их в целом похож.

Дымоходы из нержавеющей стали состоят из внутренней трубы, устойчивой к высоким температурам, обернутой слоем негорючего теплоизолирующего материала, защищенного от внешнего воздействия внешней трубой из нержавейки или, у более дешевых дымоходов, оцинкованной стали. Внутренняя труба может быть как из метлла, так и из керамики, такие дымоходы называют комбинированными.

Видео — монтаж комбинированного сэндвич-дымохода

Керамические дымоходы представляют собой трубу из термостойкой керамики, покрытую изнутри высокопрочной глазурью, а снаружи обернутую термоизолирующими матами. Эта конструкция помещается в наружную оболочку из керамзито- или пенобетонных блоков.

Благодаря своей конструкции и слою теплоизолятора сэндвич-дымоходы с внешней стороны никогда не нагреваются до высоких температур, способных привести к пожару. Эта особенность, а также быстрый и легкий монтаж делают их популярными у строителей.

Металлические и керамические дымоходы, несмотря на сходство конструкции, имеют и различия, и основное из них – вес. Полноценный керамический дымоход может весить около тонны, в то время как вес дымохода из нержавейки не превышает пары сотен килограммов. Для керамического дымохода обязателен фундамент, металлическому же достаточно разгрузочных площадок на каждом уровне перекрытий. Вместе с тем дымоходы из керамики более долговечны и прослужат вам минимум 20-25 лет. А металлические конструкции, особенно при эксплуатации каминов с прямыми дымоходами или печей типа буржуйки прогорают уже через 5-10 лет и подлежат замене.

Монтаж сэндвич-дымохода из нержавейки

Монтаж элементов металлического дымоход несложен, главное – соблюдать направление соединения элементов «по дыму» и «по конденсату». Что это значит? При топке печи дым поднимается вверх. Если на его пути встречается препятствие в виде пусть даже незначительной плоскости, образованной предыдущим элементом и обращенной вниз, твердые частицы дыма оседают на ней, и дымоход со временем засоряется. С конденсатом все наоборот: он стекает вниз, задерживаясь на ребрах элементов, направленных вверх, и проникает в утеплитель, ухудшая его теплоизоляционные и противопожарные свойства. Наглядно это видно на рисунке.

Сборка элементов дымохода «по дыму» и «по конденсату»

При работе обязательно используйте плотные перчатки – тонкий металл может порезать кожу. При установке элементов необходимо проверять их вертикальность с помощью уровня и следить, чтобы рсстояние до неизолированных сгораемых конструкций не превышало 25 см для сэндвич-элементов и 60 см для одинарных труб.

Дымоход сэндвич из металла: последовательность монтажа

1. На выход дымосборника печи устанавливают одинарную металлическую трубу. Ее высота обуславливает теплоотдачу внутрь помещения. Трубу ставят «по дыму» – надевают на патрубок снаружи. До или после трубы ставят шибер, перекрывающий дымоход. Все стыки промазывают жаропрочным герметиком.

2. На одинарную трубу устанавливают стартовый сэндвич-дымоход: двойная труба, закрытая с нижнего торца. На нее впоследствии устанавливают сэндвич-трубы. Стартовый элемент монтируют на трубу «по дыму», надевают на трубу. Стыки также промазывают герметиком.

3. Начинают сборку дымохода из необходимых элементов, возможные элементы дымохода приведены на рисунке. Трубы и колена монтируют «по конденсату», то есть вставляют внутрь предыдущего элемента, чтобы стекающий конденсат не попадал в волокнистый утеплитель. Стыки также желательно промазывать герметиком.

Элементы сэндвич-дымохода из металла

4. При проходе через перекрытия используют разгрузочные платформы, а саму трубу через каждые два метра стягивают хомутами и крепят к жестким конструкциям. Лучше это делать в местах, где трубы соединяются, так придается дополнительная прочность всему дымоходу. От сгораемых конструкций трубу отделяют слоем базальтовой ваты, уложенной в специальный короб.

Проход дымохода через сгораемые конструкции

5. Для труб, имеющих много изгибов и ответвлений, обязательна установка ревизионных элементов с окном для чистки. Их устанавливают в местах с открытым доступом к трубе также «по конденсату».

6. Проход через кровлю и герметизацию выполняют с использованием специальной накладки – конусной крызы, и фартука. Верхнюю часть трубы оснащают оголовком или дефлектором.

7. При первой топке и нагреве трубы герметик затвердевает и создает дополнительную прочность и непроницаемость для дыма и конденсата.

Видео — монтаж сэндвич-дымохода из нержавейки

Монтаж сэндвич-дымохода из керамики

Основная сложность монтажа керамических сэндвич-дымоходов – это обустройство надежного фундамента, а также сборка внешней оболочки. Для оболочки дымоходов используют блоки из вспененного керамзитобетона – они легкие, прочные и не боятся влаги. Керамические трубы тяжелее металлических, поэтому монтаж лучше проводить бригадой из двух-трех человек.

Дымоход сэндвич из керамики: последовательность монтажа

1. Проверяют наличие и комплектность всех элементов дымохода в соответствии с проектом: труб, блоков, утеплителя, доборных элементов.

Керамические трубы и бетонные блоки для сэндвич-дымохода

Утеплитель — базальтовая вата

Доборные элементы, шаблоны и оголовок

2. Выравнивают фундамент с помощью песчано-цементного раствора и выжидают несколько дней для набора им прочности. Поверх стяжки укладывают два-три слоя рубероида – гидроизоляция не позволит влаге из грунта проникать в стенки дымохода.

Фундамент необходимо выровнять

3. Первым устанавливают блок основания. Это очень ответственный этап – любое отклонение от вертикали этого блока приведет к сильному перекосу всего дымохода, поэтому на данном этапе нужно обязательно использовать уровень.

Примерка и выравнивание первого блока

4. После примерки и выравнивания блок ставят на рубероид на тот же цементно-песчаный раствор и окончательно выравнивают.

Установка первого блока на раствор

5. Для большей устойчивости внутрь блока укладывают булыжники, щебень или битый кирпич и заливают цементно-песчаным раствором или бетоном.

Блок-основание наполняют камнями и бетоном

6. Все следующие блоки скрепляют между собой с использованием специального раствора, устойчивого к высоким температурам – его приобретают вместе с комплектом дымохода. Раствор наносят по металлическому шаблону шпателем.

Жаропрочный раствор наносят на блок по шаблону

7. Для установки некоторых элементов – тройников, ревизий – в блоках необходимо сделать выпил. Его выполняют болгаркой с диском с алмазным напылением по готовому шаблону, входящему в комплект.

Выпилы в блоках делают болгаркой с алмазным кругом

8. Первый элемент трубы – конденсатосборник с отводом, его устанавливают в блок с выпиленным отверстием для вентиляционной дверки так, чтобы отвод был обращен к выпилу в блоке.

Установка конденсатосборника

Трубку для отвода конденсата выводят в выпил в блоке

9. Вокруг первого элемента трубы укладывают теплоизолятор – маты из базальтовой ваты.

Утеплитель укладывают вокруг керамических труб, заполняя промежутки

10. Следующий элемент трубы ставят на сборник конденсата, соединяя элементы на специальный герметик.

Соединение труб выполняют на жаропрочный герметик

11. Продолжают сборку дымохода. Блоки соединяют с блоками на жаропрочный раствор, трубы – на герметик. При этом не забывают совмещать ревизионные элементы и тройники с выпилами в блоках, а трубы оборачивать теплоизолирующими матами.

Установка трубы с отводом для ревизионной дверки

Дверка для ревизии вполнена из металла и входит в комплект поставки

12. Проход дымохода через перекрытия блоки закрепляют к стропилам или балкам с помощью металлических кронштейнов, увеличивая тем самым устойчивость дымохода.

Проход трубы через перекрытия

13. При выходе дымохода через крышу стараются сделать минимальный зазор между блоком и кровельным покрытием. Устанавливают планки примыкания и зашивают трубу подходящим материалом, в данном случае – профилированным металлом.

Планки примыкания предохраняют трубу от протечек

Трубу можно зашить металлом

14. Чтобы исключить попадание влаги внутрь оболочки дымохода, ее закрывают бетонной плитой с отверстием под саму трубу. Если готовую плиту подобрать не удается, можно выполнить опалубку с армированием и залить ее бетоном толщиной 5-10 см.

Опалубка для бетонной плиты — перекрытия трубы

15. Наверх трубы надевают оголовок в виде конуса, он также входит в комплект поставки.

Оголовок для защиты от осадков

Видео — монтаж керамического дымохода типа «сэндвич»

Правильно смонтированный дымоход не боится ни влаги, ни перегрева, он успешно справляется с задачей отведения дыма от печи, камина или котла. Своевременная чистка и обслуживание дымохода продлит срок его службы, поэтому перед тем, как собрать дымоход сэндвич, тщательно продумайте местоположение всех ревизионных элементов, и эксплуатация вашего дымохода станет удобной и безопасной.

Рекомендуем статьи по темеВарианты кирпичных печей для домаПроход дымохода через деревянное перекрытиеПечные трубы и дымоходы

Устройство дымохода сэндвич

Модульные комплекты оттого и получили такое название, что состоят из отдельных готовых деталей – модулей фиксированных размеров (как правило, длиной 1 м).

Каждый модуль – это сэндвич-труба, состоящая из 3 слоев:

внутренний контур для продуктов горения: изготавливается из жаропрочной нержавеющей стали;
слой утеплителя: обычно это базальтовое волокно плотностью до 200 кг/м3, реже – пенополиуретан;
наружный контур: служит защитой для теплоизоляционного материала. Материал контура – нержавеющая или оцинкованная сталь.

Конструкция имеет цилиндрическую форму, поскольку она считается оптимальной с точки зрения аэродинамики. Слои скреплены между собой специальным клеящим составом, толщина тепловой изоляции может быть разной в зависимости от конкретных условий эксплуатации. Модули соединяются друг с другом по способу канализационных труб, поэтому один торец выполнен в виде раструба, а второй имеет сужение.

Кроме прямых участков дымоходы сэндвич комплектуются тройником для врезки в вертикальный участок, узлом для отвода конденсата и крепежными элементами. При необходимости комплект можно дополнить такими же утепленными отводами под углом 90 или 45 градусов, чтобы осуществлять повороты канала, да еще готовыми узлами прохода сквозь перекрытия (разделками) и кровлю (крызами). Преимущества трехслойных систем перед другими дымоходами следующие:

быстрота и удобство монтажа: возведение любой другой трубы с утеплением отнимет намного больше времени;
отличные эксплуатационные показатели и долговечность;
снаружи трубы сэндвич для дымохода имеют низкую температуру и поэтому пожаробезопасны;
изделия отличаются эстетичным внешним видом.

Примечание. Многие производители предлагают сэндвич-комплекты с наружной порошковой покраской практически любого цвета.

Как собрать сэндвич-дымоход

Вначале немного о схеме, по которой правильно выполняется монтаж дымохода из сэндвич труб. Их существует две: по дыму и по конденсату, причем первая – неправильная. В этом легко разобраться, посмотрев на рисунок:

Слева красной стрелкой показано, как при сборке «по дыму» стекающий по стенкам конденсат благополучно попадает внутрь сэндвича через зазор при неверном соединении. Хуже всего, что во время эксплуатации этих потеков не увидишь, как на обычном одностенном дымоходе. Весь конденсат уйдет в утеплитель, а потом при замерзании он станет постепенно разрывать трубу, отделяя верхний контур. Вот почему так важно обратить внимание на данный факт еще при выборе труб, как мы сказали выше.

Справа на рисунке показана правильная сборка сэндвич-дымоходов – «по конденсату». Последний в этом случае успешно перетекает по стыку и устремляется вниз, в конденсатосборник. То же самое происходит и снаружи, осадки стекают по трубе, не затекая вовнутрь и не замачивая утеплителя.

Трубы для отвода продуктов сгорания бывают двух видов: внутренняя и приставная. Первая присоединяется к котлу и проходит наружу внутри дома, минуя перекрытия и покрытие кровли.

Такие дымоходы часто используют и для бани. Второй тип отличается тем, что труба от котла сразу выходит наружу, а затем поднимается на положенную высоту. Этот способ предпочтительнее, поскольку:

не отнимает пространство внутри дома;
не требует дополнительных узлов прохода сквозь перекрытия;
гораздо проще в монтаже и дешевле;
удобнее в обслуживании.

Наружный приставной дымоход

В любом случае установка сэндвич-дымохода начинается от котла. Сначала присоединяется горизонтальный участок, чья длина не может превышать 1 м. При монтаже соблюдается небольшой уклон в сторону от котельной установки к вертикальному каналу. Цель – не допустить попадания конденсата внутрь отопительного агрегата.

Следующий шаг – проход сквозь наружную стену. Если она выполнена из несгораемого материала, то трехслойные дымоходные трубы пропускают через гильзу из асбеста или металла. Проще всего сделать гильзу из трубы большего диаметра, а зазор между ней и газоходом надо уплотнить асбестовым шнуром или базальтовым волокном. Врезку в тройник располагают снаружи, к его нижнему патрубку присоединяют узел отвода конденсата.

Выполняя проход сквозь стену, надо проследить, чтобы в этом месте не оказался стык двух секций.

Если же стена – деревянная, то потребуется обеспечить зазор между ней и трубой не менее 200 мм. Обычно для этого в стене вырезают квадратный проем необходимого размера, куда вставляют специальный узел прохода из металла, показанный ниже на фото. Газоход прокладывают сквозь него, а зазор наполняют базальтовым волокном.

Монтаж вертикального канала ведут снизу вверх, используя хомуты и термостойкий герметик для уплотнения сопряжений. Попутно выполняют крепление дымохода к строительным конструкциям на стальных кронштейнах. Последние размещают таким образом, чтобы крепежный хомут не попал на место соединения двух секций трубы. На срез сэндвич-трубы устанавливают сопло либо зонт.

Дымоход внутри дома

По большому счету, особой разницы в последовательности выполнения работ здесь нет. Есть только дополнительные операции, когда надо установить дополнительные элементы дымохода в местах, где он пересекает перекрытие и кровлю.

Эти места нужно выбрать так, чтобы выдержать расстояние от стен и в то же время не проложить трубу посреди комнаты. Проход перекрытия аналогичен пересечению наружной стены, описанному выше, а вот проход сквозь кровлю устроить труднее.

Хорошо, когда кровля плоская. Тогда можно применить простой элемент из оцинковки, часть которого следует завести под покрытие, чтобы исключить затекание воды. Но чаще всего кровля накрыта профнастилом, металлочерепицей или шифером. Тогда установка трубы и герметизация прохода делается с помощью специального эластичного элемента, называемого крызой.

Заключение

Следует отметить, что процесс сборки модульного сэндвич-комплекта не является очень уж сложным делом. Произвести монтаж дымохода своими руками вполне под силу домовладельцам с головой и руками. Тут важно все правильно рассчитать, нарисовать схему и подготовить материалы. Остальное – просто кропотливая работа, требующая внимания и терпения.

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Содержание

Сборка сэндвич-дымохода

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Как вывести дымоход через межэтажное перекрытие

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

Как обезопасить стык дымохода с деревянным перекрытием?

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
Шаг 6. На выходе из дымохода из стены установите ревизию.
Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Устройство прохода сэндвич-дымохода через карниз и крышу

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
Шаг 4. Установите снятый лист профнастила и закрепите его.
Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Используемые источники:

https://odymohodah.ru/stroitelstvo-i-montazh/sendvich-truba-dlya-dymohoda
https://klimatlab.com/otoplenie/sistema/dymohod-sendvich-svoimi-rukami.html
https://kamin-expert.ru/dyimohod/kak-sobrat-dyimohod-sendvich.html
https://cotlix.com/kak-vypolnyaetsya-montazh-dymoxoda-iz-sendvich-trub
https://krovgid.com/communikacii/montazh-sendvich-dymoxoda-svoimi-rukami.html

Монтаж сэндвич-дымохода: как провести сборку и установку своими руками
