Монтаж каминной топки своими руками

Монтаж каминной топки своими руками

Подготовка основания под камин

Вес топки и корпуса камина очень большой, поэтому основание под него должно быть максимально прочным и надежным. Особенно важно, чтобы это основание не имело перепадов по высоте, иначе конструкция неравномерно осядет, появятся трещины. Кроме того, прилегающие к топке стены следует выложить из негорючих материалов или обшить огнеупорным утеплителем и листами оцинковки.

Чугунная каминная топка

На подготовительном этапе потребуется:

• кирпич;
• металлическая сетка для армирования;
• строительный уровень;
• кельма;
• утеплитель;
• рулетка.

Видео — Монтаж камина пошагово

Шаг 1. Разметка под камин

Участок, где будет монтироваться камин, должен быть свободным и чистым. Рулеткой отмеряют ширину и длину камина, мелом на полу рисуют разметку. Если несущая стена из дерева, рекомендуется либо вырезать ее участок и заменить кирпичной кладкой, либо выложить впритык дополнительную кирпичную перегородку.

Разметка под камин

Если выбран второй вариант, перегородку следует устанавливать на одном фундаменте с топкой. Это нужно учесть при разметке основания в полу и добавить по периметру толщину кладки. На стене также прочерчивают линии, обозначающие ширину камина.

Шаг 2. Заливка фундамента

Площадь фундамента должна быть больше площади камина, поэтому с каждой стороны прибавляют по 30-40 см. Глубина фундамента составляет примерно 50 см, более тонкое основание не выдержит нагрузки. Если пол в доме из досок, по разметке вырезают фрагмент покрытия вместе с лагами. Замешивают цементный раствор, затем небольшое количество выливают на подготовленный участок. Разравнивают, сверху укладывают армирующую сетку и снова заливают раствором.

Фундамент для камина

Заливка фундамента под камин

Шаг 3. Возведение перегородки

Кладку выполняют из кирпича, газобетона или пазогребневых плит – огнеупорных материалов. Между кладкой и топкой обязательно должно оставаться свободное пространство для выхода теплого воздуха. Нельзя укладывать кирпич или блоки вплотную к постаменту и стенкам топки. Для связки огнеупорной кладки с несущей стеной используют металлические пруты, которые прокладывают между кирпичами и вбивают в стену.

Готовую кирпичную кладку штукатурят цементным раствором или прокладывают минеральной ватой, а сверху закрывают фольгированным материалом фольгой наружу. Можно обить кладку листами оцинковки. Если камин монтируют в углу, шов между стенами уплотняют специальным герметиком.

Шаг 3. Изготовление постамента под топку

На полу из красного кирпича выкладывают П-образный постамент. Он состоит из 3-4 рядов, в зависимости от желаемой высоты камина. В качестве связующего раствора берут смесь глины и песка. Чтобы уменьшить нагрузку на перекрытия, вместо кирпича можно взять газобетонные блоки, а затем оштукатурить их раствором цемента. Каждый ряд необходимо проверять уровнем, подправляют кирпичи с помощью резинового молотка. Излишки раствора сразу же удаляют кельмой.

Изготовление постамента под топку

Изготовление постамента под топку

На кирпичи четвертого ряда укладывают стальные уголки так, чтобы они соединяли противоположные стенки. Уголки располагают на расстоянии 15-15 см выступом вверх. Кирпичи ставят на ребро и пропиливают пазы, затем укладывают их так, чтобы выступы уголков плотно вошли в пропилы. Кирпичами закладывают только 2/3 верха постамента, оставляя пространство у стены свободным. Укрепляют все это раствором и выравнивают. Поверхность должна быть идеально горизонтальной.

Перекрытие

Перекрытие

Монтаж топки и дымохода

Когда раствор укрепится, можно приступать к основной части – монтажу каминной топки. Здесь очень важна точность, ведь исправить ошибки без демонтажа конструкции вряд ли удастся.

Шаг 1. Установка топки

Установка топки

Установка плиты

На кладку с помощью мастики или термостойкого клея устанавливают готовую П-образную плиту из керамогранита, оставляя открытое пространство у стены. Боковые срезы плиты углубляют в стены на несколько сантиметров. После выравнивания на плиту ставят топку. Между задней поверхностью топки и стеной обязательно должно быть расстояние 4-5 см. Придвигать топку вплотную нельзя.

Установка чугунной топки

Шаг 2. Облицовка топки

Вокруг топки необходимо выложить стены камина и красиво оформить сам фасад. Боковые кладки не должны прикасаться к поверхности топки, зато очень плотно должны стыковаться с несущей стеной. Стыки следует обработать гипсовой штукатуркой или герметиком. Когда высота кладки превысит высоту топки на 2 ряда, сверху опять укладывают готовую термостойкую плиту П-образной формы. Проверяют ее расположение по горизонтали и закрепляют клеем.

Облицовка топки

Облицовка топки

Облицовка топки

Облицовка топки

Установка каминной полки

Шаг 3. Монтаж дымохода

В потолке вырезают отверстие 70х50 см и крепят по периметру металлический профиль. Вырез в потолке должен находиться над вырезом в плите и полностью ему соответствовать. Между потолком и плитой устанавливают 4 вертикальных металлических профиля или дюралевых уголка, закрепляя их саморезами по углам отверстий. Эти 4 стойки являются каркасом дымохода.

Каркас дымохода

Теплоизоляция

Дымоход

Обшивка гипсокартоном

Шаг 4. Вывод трубы с чердака на крышу

На чердаке продолжают сборку дымохода. Термоклеем промазывают срез трубы по окружности и вставляют в трубу, идущую от камина. Затем монтируют вокруг трубы короб, утепляют его и обшивают гипсокартоном. У самого пола вставляют вентиляционную решетку.

На третью часть трубы надевают уплотнитель, крепят сверху защитный колпак, нижний срез промазывают битумной мастикой. Соединив части трубы, промазывают мастикой поверхность кровельного покрытия и прижимают к нему уплотнитель. По краям прикручивают саморезами, герметизируют стыки.

Финишная отделка и проверка работы топки

Когда дымоход установлен, можно заняться заключительной отделкой основания камина. Поверхность у подножия топки облицовывают плиткой или декоративным камнем. Настилать деревянный пол или ламинат на расстоянии 50 см от камина нельзя, поскольку покрытие может загореться от выпавшего уголька или искр из топки.

Также рекомендуется поставить перед камином ажурную металлическую решетку для безопасности. Завершают декор каминные щипцы, кочерга, красивая подставка для дров и другие аксессуары. Наиболее изысканно смотрятся кованые элементы, окрашенные в черный цвет.

Камин

Угловой камин

После завершения отделки нужно проверить, как работает камин. В первый раз желательно открыть окна, так как краска на топке будет обгорать и издавать неприятный запах. Если в процессе горения топлива дым будет проникать в помещение, это значит, что технология монтажа была нарушена. Для устранения причин следует проверить подачу воздуха в топку и герметичность швов дымохода.

Камин

Очень важно не разводить сильный огонь при проверке, лучше начинать с небольшой температурной нагрузки.

Видео — Монтаж каминной топки своими руками

Одной из наиболее интересующих тем относительно обустройства камина является вопрос о самостоятельной его установке. Однозначно ответить на этот вопрос не представляется возможным по причине того, что объем и сложность работ зависят от типа выбранного камина. Классическая конструкция, полностью выложенная из кирпича, требует длительной подготовки, а сам монтаж должен быть произведен мастером, который имеет достаточный опыт.

Чтобы собрать камин своими руками, необходимо выбирать более современные варианты в виде отдельных готовых топок, которые остается только установить в подготовленную нишу. Однако и такие работы производятся в несколько обособленных этапов. Такой подход эффективнее обеспечит контроль над качеством.

Готовый домашний очаг

Как правильно сделать основание

Прежде чем приступать к первым шагам работ, необходимо ознакомиться с документацией для проведения сравнительного анализа моделей. В таких документах подробно описано устройство камина с чугунной топкой. Только представление о тонкостях его работы позволят не допускать ошибок при монтаже устройства.

Начинать деятельность следует с подготовки основания. Его главные требования – прочность и идеальность поверхности. Если не соблюдать горизонтальный уровень, то камин может деформироваться, что приведет к образованию щелей, через которые дым может проникать в комнату. Стены, которые располагаются в близости с камином, отделываются теплозащитным материалом. Фольгированные экземпляры позволят отразить энергию, направив ее обратно в помещение.

Любой мастер, даже очень опытный, предварительно готовит все, что может понадобиться, чтобы не отрываться от работы в дальнейшем. Поэтому запаситесь песком, глиной, приготовьте рубероид и минеральную вату в виде плит. Специального инструмента в работе не понадобится, но вот без молотка, кельмы и рулетки будет не обойтись.

Освободите напольное покрытие от посторонних предметов в области, где по плану будет находиться будущий камин. Периметр конструкции чертится на полу с определенной степенью точности, так как основа не будет копировать форму портала камина. Она изготавливается несколько большей, чем теоретические размеры. В некоторых случаях изоляция стены производится кирпичной кладкой. Тогда фундамент должен стать общим основанием для камина и кирпичного защитного слоя.

Каминная система кассетного типа

Площадь вычислять не нужно. Достаточно от отведенных границ отступить в каждой грани по 0,3 м. Напольную поверхность придется демонтировать, так как минимальная глубина такого фундамента равна 50 см. В случае наличия лаг, производится их вырезание. Рекомендуем после удаления участка лаги соорудить дополнительную опору перед местом спила.

Полезно знать:  Как построить угловой камин своими руками, простая инструкция для начинающих

На дно котлована плотным слоем помещается щебень. Учтите, что он не только наполняет объемы в целях экономии. Почвы по влажности могут быть разными, поэтому такая своеобразная подушка защитит конструкцию от влаги. Прочность заливке придаст армирующая сетка, которая укладывается слоями. Каминная чугунная топка сама по себе имеет большую массу, а если учесть, что массу добавляет и портал, принимаются все меры по повышению прочности фундамента.

Подняв заливку до напольного покрытия, приостанавливают работы на некоторый срок, и даже если кажется, что раствор уже высох, помните, что на это может уйти несколько дней.

Технология кладки корпуса

Нетрудно догадаться, что каждый мастер начинает работы по своей личной схеме, в которой дана пошаговая инструкция. Мы опишем наиболее популярную из них.

• Несколькими слоями кирпича с правильными формами выкладывается постамент. Он имеет полость, которая будет служить зольником, однако основная порция воздуха поступает через зазор между стенками камина и топочным отделом.
• Не проявляйте спешки в работе, так как на данном этапе требуется особая степень аккуратности. Следует после монтажа очередного ряда проверить горизонт. Кантовать кирпичи можно киянкой. Сразу убираются лишние фрагменты раствора.
• Зольник перекрывается четвертым рядом полностью, но как обеспечить опору для кирпичей над пустотой? Ответ заключается в применении уголков, которые накладываются параллельно, эти уголки будут поддерживать кладку. Подпилив болгаркой каждый кирпич, выстраивают основание, на которое мы будем устанавливать изделие. Не забывайте про уровень, проверьте его.
• Перед тем как установить своими руками каминную топку, дайте кладке немного подсохнуть, возможно, придется еще вносить некоторые изменения. У любого чугунного камина должна быть каминная полка, это горизонтальная поверхность, которая носит декоративный характер. Полку можно выпилить из куска керамогранита. Грани ее соприкосновения со стеной заглубляются, обеспечивая дополнительную опору. Теперь все готово для продолжения работы.

Установка готового очага

• Сама установка чугунной топки ничего сложного не представляет. Площадь соприкосновения корпуса топки и плиты обрабатывают термостойким герметиком или клеем. Топку нельзя придвигать вплотную к стене. Несколько раз измерьте расстояние от задней стенки камеры до стены дома с одной и с другой стороны. Равенство показателей говорит о том, что конструкция получается прямой и симметричной.
• Все стыки, которые образует установленная топка и каминная полка, заделываются гипсовым раствором. Облицовка чугунной топки сводится к тому, что вокруг нее выкладывается обрамление из кирпича. Как и ранее, уровень при кладке соблюдать обязательно. Сверху на кладку пристраивается еще одна аналогичная плита. Рекомендуется под нее нанести побольше клея, так как с его помощью, возможно, придется регулировать нужный уровень. Остатки клея сразу убираются.
• Выкладывая облицовку, можно применить творчество. Если крайние кирпичи с каждым рядом сильнее выдавать вперед, то получится карниз по периметру портала, а некоторые облицовочные кирпичи уже специально для этого подготовлены, их останется просто уложить в последнем ряду.

Полезно знать:  Устройство камина с воздушным отоплением, как его сделать своими руками

Дымоход

Вот и закончились работы, связанные с реализацией основной задачи. Как мы и отмечали, установка топки происходит без определенных сложностей, но велико количество сопутствующих работ, поэтому весь процесс занимает длительное время.

Дымоход в чугунном камине представлен трубой, это облегчит задачу его монтажа, так как не придется выполнять кирпичную кладку. Труба прячется под каркасом, сделанным из металлического профиля. Снаружи каркас зашивается гипсокартоном, но предварительно нужно провести теплоизоляцию. Она воспрепятствует возникновению конденсата и повысит срок службы трубы.

Начинается отделка сооружения

Изоляционный материал укладывается в каркасе вокруг дымохода. Удобнее всего зашить две боковые стенки каркаса, а через фасад укладывать изоляцию. Когда все будет готово, можно устанавливать фасадный лист. Сборка дымохода производится достаточно быстро, если есть навык работы с гипсокартоном.

Целью монтажа всегда остается пожарная безопасность. Лучше потратить время при строительстве, чем потом убеждаться в разрушительной силе огня. Наиболее уязвимыми считаются участки, где труба проходит совсем близко к потолочному перекрытию. Зазор можно отделать металлом, но так как этот элемент будет скрыт корпусом дымохода, то ограничиваются минеральной ватой.

Остается только поработать с дымоходом

Отделка камина – последний этап работы

Разные варианты отделки камина способны кардинальным образом менять его стилистику. Подавляющее большинство мастеров, которые выполняют кирпичную кладку, желали бы естественную текстуру использовать в качестве оформления. Но чтобы добиться эстетичного внешнего вида, приходится тренироваться в кладке кирпича, а печь не терпит ошибок. Тогда на помощь придет отделка. Различные варианты позволят применить на практике свой художественный вкус. Декоративный камень в виде плитки придаст оригинальность композиции, так как возвратит наблюдателя в эпоху первобытности.

Плитки керамики и декоративного камня наклеивают на подготовленную поверхность камина с помощью плиточного клея. При абсолютном отсутствии опыта знатоки рекомендуют использовать именно камень. Он своей текстурой скрывает все недостатки кладки. Обрабатывается болгаркой очень легко. Варианты исполнения облицовки зависит от дизайнерских способностей каждого.

Полезно знать:  Как сделать камин из печки, пара простых способов

Дополнительные варианты отделки заключаются в установке на каминную полку предметов, ярко указывающих на определенную временную или стилевую принадлежность. Это могут быть предметы утвари, игрушки, глиняные поделки. Инструменты для открытого очага, стоящие в углу, тоже внесут свою лепту в оформление комнаты. Пользоваться камином можно будет только после полного застывания раствора.

Услуги мастера – специалиста по каминной кладке стоят недешево. Цена постройки одного сооружения с нуля стартует от 350 у. е. (20 тыс. руб.), достигая 1500 у. е. в зависимости от сложности и объема работ. Представьте, сколько средств удастся сэкономить, если сложить кирпичный камин своими руками. Но задача непростая – нужно усвоить азы печного дела, выбрать подходящую конструкцию домашнего очага, правильно построить и растопить. Постараемся дать максимум информации по всем перечисленным вопросам, предоставим чертежи каминов для самостоятельного изготовления.

Устройство классического кирпичного камина

Строго говоря, открытые очаги мало подходят для отопления частных коттеджей из-за невысокой эффективности сжигания дров, КПД составляет всего 20—30%. Пока в топке горит огонь, тепло распространяется по комнате посредством инфракрасного излучения. После затухания интенсивность обогрева снижается и прекращается спустя 2—3 часа, когда кирпичная кладка остынет.

Важный момент. Построить даже маленькую дровяную печку в квартире многоэтажного дома нереально – некуда вывести дымоход, а перекрытие не рассчитано на подобный вес. Справка: масса мини-камина, чей проект представлен ниже, составляет более 700 кг, размер – 0.5 х 1 м (площадь нагрузки – 0.5 м²).

Вопреки низким показателям теплоотдачи, камины сохраняют привлекательность для домовладельцев, поскольку создают неповторимую обстановку домашнего уюта. Устройство классического английского очага показано на схеме и включает следующие элементы:

• подземная часть – фундамент;
• основание из 2—3 рядов кирпича;
• подовая часть с выступающей вперед предтопочной площадкой;
• портал – кирпичное обрамление открытого топливника;
• дымосборник – сужающийся кверху канал в виде зонта над камерой сгорания;
• каминный зуб вначале дымосборника служит для лучшего отбора тепла у раскаленных газов;
• дымоотводная труба, выходящая на крышу;
• сила тяги регулируется задвижкой.

Если бюджет строительства позволяет, то снаружи выполняется облицовка стенок плиткой, как это сделано выше на фото. Оформлять стенки сооружения необязательно – правильная кирпичная кладка выглядит вполне аккуратно.

Размеры и расположение очага в комнате

Подбирая конструкцию и чертежи камина, обратите внимание на размеры портала, топливной камеры и дымохода. Указанные габариты подбираются по площади отапливаемой комнаты и связаны между собой такими соотношениями:

• площадь поперечного сечения дымоходной трубы – 1/9 от квадратуры портала;
• глубина топливника делается в 1.5—2 раза меньше высоты портального проема;
• площадь открытого проема составляет 1/50 от квадратуры помещения.

Если в маленькой комнате сделать камин большого размера, дымоходной тяге не хватит притока воздуха. Очаг станет дымить в помещение либо «высасывать» воздух из соседних комнат, причем вместе с теплом. Строить небольшое сооружение в просторном помещении допускается, но обогрев получится минимальный – камин послужит украшением гостиной и сыграет роль барбекю.

Для удобства определения размеров топливника и дымоотводного канала в зависимости от квадратуры комнаты существует готовая таблица:

По форме камины делятся на 2 типа – пристенные и угловые. В публикации мы приводим описание первой разновидности — она относительно простая. Чтобы строить домашние очаги углового типа, необходимо набраться опыта в печном деле. Определившись с габаритами отопителя, выделите место для монтажа с учетом наших рекомендаций:

1. Расположите камин в центральной части межкомнатной перегородки. Если частный дом находится в стадии перепланировки, ремонта или строительства, заднюю стенку можно вывести в соседнее помещение, сделав внутри перегородки проем.
2. Возле наружной стены делать камин нецелесообразно – часть тепла станет уходить на улицу.
3. Подумайте об удобстве – не размещайте сооружение возле межкомнатных дверей и не расставляйте впритык мебель.
4. Внимательно изучите конструкцию потолков и стропильной системы, чтобы дымоходная труба не попала в несущую балку или на край железобетонной плиты перекрытия. Минимальное расстояние от стенки газохода до стропил – 10 см (с учетом противопожарной печной разделки).

Выбирая площадку под камин, не забудьте об устройстве фундамента. В жилом помещении придется разобрать полы, демонтировать стяжку и рыть котлован, не затрагивая существующее основание здания. Припомните, не проложены ли в выбранном месте домовые инженерные сети – канализация, водопровод либо теплые полы. Подвал под комнатой – тоже проблема, вес кладки выдержит далеко не каждое перекрытие.

Технология строительства

Процедуру подготовки и кладки камина своими руками предлагается разбить на этапы:

1. Выбор и закупка стройматериалов.
2. Подготовка комплекта инструментов.
3. Устройство фундамента.
4. Кирпичная кладка тела печи и дымохода.
5. Сушка и первичная растопка.

Рассмотрим подробно каждый пункт перечня, затем представим конкретные проекты и порядовки, доступные для исполнения начинающим печникам.

Выбираем кирпич и раствор

Печной кирпич выбирайте с учетом следующих требований:

• для основной кладки берите полнотелый керамический (красный) кирпич стандартного размера 250 х 120 х 65 мм, пустотелые марки не годятся;
• стенки топливника выкладываются из шамотных (огнеупорных) камней марок Ш, ША или ШБ;
• вместо огнеупорного допускается использовать глиняный полнотелый кирпич, тщательно отобранный по качеству, — без трещин, сколов и прочих дефектов;
• тело камина разрешается класть из бывшего в употреблении керамического кирпича при условии, что камни сохранили прочность, не пропитались сыростью и не потрескались;
• если позволяет бюджет, покупайте фигурный кирпич с округленными гранями, изображенный на фото.

Примечание. Марка шамотных камней точно указывается в проекте домашнего очага. Количество и форму стесанных кирпичей уточняйте в соответствии со схемами — порядовками.

Простейший способ изготовить качественный кладочный раствор – купить в магазине готовую глиняно-песчаную смесь, предназначенную для печей и каминов. Аналогичный продукт имеется в продаже для огнеупорной кладки – шамотная глина и мертель.

Если вы идете по пути тотальной экономии, изготовьте раствор самостоятельно:

1. Из природной глины удалите примеси грунта и посторонние включения – камни, корни и стебли растений.
2. Засыпьте материал в большую емкость и залейте водой. Замачивание длится в течение 2 суток.
3. Доливая воду, доведите состав до консистенции сливок и пропустите глину сквозь решето. Цель – убрать все посторонние включения.
4. Добавляйте к глиняному раствору сухой песок, пропущенный сквозь сито с размерами ячейки 1.5 х 1.5 мм. Перемешивая состав, добейтесь оптимальной жирности.

Раствор считается пригодным к работе, если скатанная из него «колбаса» диаметром 10—15 мм не трескается и не рассыпается при накручивании на деревянную палочку Ø4—5 см.

Справка. Готовый глиняно-песчаный раствор хранится бесконечно долго. Если до употребления состав успеет высохнуть, достаточно его снова разбавить водой.

Чисто глиняный раствор для закладки основания и устройства дымохода не годится – нужно добавлять известь либо цемент. Поэтому для строительства камина приготовьте дополнительные стройматериалы:

• портландцемент М400;
• песок;
• рубероид для гидроизоляции;
• войлок (можно б/у), кровельное железо;
• битые камни любого происхождения;
• доски или щиты для опалубки;
• пленка полиэтиленовая (допускается б/у, но без дырок);
• проволока стальная вязальная;
• асбестовый шнур.

Совет. Вместо войлока успешно применяется базальтовый картон.

Разумеется, на постройку камина потребуется печная фурнитура – дверцы, задвижки и так далее. Точное количество и размеры перечислены в проекте. Для формирования свода портала также потребуются металлические уголки либо арматура. Чтобы не штукатурить и украсить готовый очаг, приобретите специальную огнестойкую эмаль.

Готовим инструментарий печника

Полный набор инструментов, применяемый печными мастерами, показан на картинке. Но поскольку обычный домовладелец не располагает всеми изображенными приспособлениями, дадим список инструментария, без которого не обойтись при возведении камина:

• кирка;
• молоток (желательно – резиновый);
• уровень строительный, рулетка;
• угольник, шнур и отвес;
• кисть широкая;
• мастерок;
• пассатижи;
• линейка и чертилка – заостренный металлический стержень.

Новичок, не обученный приемам тески и колки кирпичей, наделает много брака и перепортит массу материала, пока приловчится к работе. Отсюда совет: режьте камни болгаркой, оснащенной кругом по бетону. Чтобы меньше пылить, выходите на улицу либо в другое помещение.

Помимо перечисленных приспособлений, понадобится ведро и плотная ткань для обтирки кирпичных стенок. Также пригодится небольшая лопатка или металлический совок с веником.

Закладываем надежный фундамент

Как правильно сделать основание камина, подробно рассказывается в другой пошаговой инструкции о строительстве печи. Кратко обозначим этапы работ:

1. Рытье и выемка почвы из котлована, чьи размеры на 10 см шире габаритов будущего очага. Глубина зависит от расположения стабильных слоев грунта, но не меньше 0.5 м.
2. Засыпка ямы бутовым камнем, укрепление жидкой глиной либо известковым раствором.
3. Укладка 2 гидроизоляционных слоев рубероида.
4. Установка опалубки, заливка железобетонной плиты толщиной 15—20 см.
5. Спустя 4 недели (полное застывание бетона) – прокладка вымоченного жидкой глиной войлока и возведение 2 сплошных рядов керамического кирпича.

Примечание. Вместо железобетонной плиты можно использовать кирпичную кладку на цементном растворе, заканчивающуюся на уровне чистого пола. В данном случае бутовый фундамент можно нагружать значительно раньше – через 7—10 дней.

Закладываемое основание камина – полностью самостоятельное сооружение, не связанное с фундаментом частного дома. Минимальное расстояние между ними – 50 мм, но лучше выдержать 10 см. Доступные боковые поверхности фундамента обработайте битумом для гидроизоляции.

Полиэтиленовая пленка застилается поверх забутовки и опалубки, чтобы жидкий бетон не терял цементное молочко. Промоченный глиной войлок укладывается на готовую плиту, как показано на схеме. Два первых ряда камней считаются нулевыми и не отражаются в порядовках камина, их задача – защитить войлочную прокладку от высокой температуры. Подробнее о технологии закладки железобетонного фундамента смотрите на видео:

Инструкция по каминной кладке

Перед тем как выложить камин, отберите самый лучший кирпич на топливник, камни б/у очистите от сажи, грязи и налипшего старого раствора. По готовности приступайте к важному этапу – закладке первого ряда. Пошагово технология выглядит так:

1. Отступая 5 см от края фундамента, соберите первый ярус кирпичей насухо. Сначала установите наружные красивые камни, потом заполните середину.
2. Пользуясь угольником и деревянной планкой, выровняйте кирпичи по линии с соблюдением углов 90°.
3. Замерьте длину диагоналей рулеткой. Максимально допустимое расхождение – 5 мм.
4. Уложите все камни на раствор, контролируя горизонталь уровнем.

Следующие ряды выкладываются таким же способом – формирование модели на сухую, подгонка и подрезка камней, постановка на раствор. Вертикальность и горизонтальность кладки контролируется постоянно с помощью отвеса и строительного уровня.

Совет новичкам. Существует простой прием, позволяющий обеспечить вертикальность каминной кладки. После формирования первых двух рядов спроецируйте с помощью отвеса угловые точки на потолке и забейте туда гвозди либо дюбели. Привяжите к ним шнуры с грузами, которые послужат маркерами габаритов камина. Вместо шпагатов можно использовать установленные вертикально железные уголки, тогда выравнивать кладку станет гораздо проще.

При возведении стенок камина обязательно соблюдайте следующие правила:

1. Красный кирпич перед укладкой погружайте в ведро с водой на 2—3 минуты – из пор выйдут пузырьки воздуха. Огнеупорные камни замачивать не нужно, только ополоснуть от пыли.
2. Максимальная толщина шва – 5 мм. Прижимайте кирпич к соседним камням, одновременно выравнивая и удаляя мастерком лишний раствор по бокам.
3. Стенки газовых каналов должны быть гладкими. Поворачивайте кирпичи ровной гранью внутрь газохода, а каждые 3—4 ряда протирайте кладку изнутри мокрой тряпкой.
4. Перед кладкой дымосборника с каминным зубом и наклонными стенками, где нужно делать много подрезок, выложите модель элемента насухо. Это позволит четко подогнать подпиленные кирпичи.
5. Шамотную и керамическую кладку, имеющую разные коэффициенты теплового расширения, между собой не связывайте. Предусматривайте зазор 3—5 мм, куда вставляются листы базальтового картона.
6. Каминные дверки перед установкой обматывайте асбестовым шнуром в местах контакта со стеной. Элементы фиксируйте вязальной проволокой, выверив по вертикали и горизонтали.
7. Задвижку ставьте на глиняный раствор – нужно открыть заслонку и нанести его на рамку.

Перекрытие делается из стальных уголков, опираемых на стенки портала. Верхний ряд камней укладывается на металлопрокат без раствора, заполняются только боковые швы. Полукруглые арочные своды формируются с помощью специальных шаблонов из дерева – кружал, показанных на фото.

При устройстве дымоходной трубы измените рецептуру приготовления раствора – вместо глины добавьте цемент. Соотношение вяжущего с песком – 1 : 4, густота – средняя. В деревянном перекрытии дома исполняется разделка, обеспечивающая противопожарный отступ 38 см от дымового канала до горючих конструкций (смотрите по схеме).

Над поверхностью крыши делается утолщение трубы – выдра, закрывающая стык кровельного покрытия с кирпичной кладкой. В конце формируется оголовок закрытого типа, предохраняющий от попадания осадков внутрь камина.

Сушка и первая растопка

Песчано-глиняный раствор не отвердевает, а сохнет. Процесс сушки занимает 10—14 дней, в течение которых производится наблюдение. Небольшие трещины, возникающие в кладке камина, заделываются тем же глиняным раствором. По окончании указанного срока сделайте пробную растопку:

1. Открыв задвижку, разожгите на поде небольшую охапку хвороста и щепок.
2. Постепенно добавляйте мелких дров, поддерживая малый огонь. Это позволит раствору высохнуть окончательно.
3. Если через 3—4 часа в теле камина не образовались трещины, можно увеличить порцию дров. Не торопитесь и сначала убедитесь, что стенки очага прогрелись.

Совет. Из-за воздушной пробки в дымоходе изначально может отсутствовать тяга. Трубу нужно прогреть с помощью факела либо маленького костерка, разожженного на вьюшке.

Приемы выполнения каминной кладки сморите в следующем видео:

Проект №1 – компактный мини-камин

Данный очаг подойдет для отопления комнаты 16—20 м² на даче либо небольшом загородном доме. Другой вариант применения конструкции – в качестве уличного мангала, построенного в садовой беседке. Особенность камина – боковые конвекционные каналы, нагревающие воздух помещения. Размер постройки – 102 х 51 см.

Чтобы выложить мини-камин, понадобятся следующие материалы:

• полнотелый керамический кирпич – 240 шт. (дымоходная труба не учитывается);
• дверца ревизионная 24 х 14 см – 1 шт.;
• колосники чугунные 18 х 14 см;
• задвижка 25 х 14 см;
• лист стальной нержавеющий толщиной 1 мм размером 500 х 1000 мм;
• лист черного либо оцинкованного металла, укладываемый перед топкой, размеры – 70 х 50 см.

Примечание. Лист нержавейки служит задним экраном топливника. Его допускается не ставить, но тогда придется формировать наклонную стенку из подрезанных кирпичей.

Показанный на чертеже мини-камин выкладывается в таком порядке:

1. Первый ярус – сплошной. На втором закладывается 3 воздушных канала – 2 боковых и один посередине, расположенный под колосниками.
2. На III ряду формируется подовая часть и гнездо колосниковой решетки (делается на 5 мм шире изделия). Затем ставится сама решетка.
3. С 4-го по 10-й ярусы строится каминная топка. На V ряду закладывается 2 металлических стержня Ø5 мм для монтажа нержавеющего листа.
4. В 10-м ряду задний кирпич на четверть выступает в топку, боковые камни выдвигаются наружу на 40 мм. Ширина топливника в этом месте – 49 см.
5. Торцы боковых камней 11-го яруса подпиливаются под углом 28° к вертикальной линии. Получатся опорные площадки арочного свода. 2 камня в глубине топки укладываются на ребро.
6. Свод строится из 9 камней, подрезанных в виде трапеции с размером оснований 65 и 52 мм, как указано на порядовке. Радиус кружала – 51 см.
7. На 12-м ярусе завершается формирование свода, ставятся верхние стальные стержни и устанавливается нержавеющий экран.
8. Ярус 13—14 формирует выходные отверстия конвекционных каналов. Здесь устанавливается ревизионная дверца.
9. 15-й ряд – строится перекрытие, 16—18 – начало дымохода.

Подробно алгоритм кладки мини-камина расскажет мастер в своем видео:

Проект №2 – простой отопительный камин

Габариты данного сооружения – 112 х 65 см, высота – 2020 мм. Внутренний размер портала – 52 х 49 см. Предусмотрен ускоренный обогрев комнаты за счет конвективного воздушного канала. Комплект стройматериалов выглядит так:

• глиняный полнотелый кирпич – 345 шт.;
• задвижка, применяемая в дымоходе, — 250 х 130 мм;
• 2 стальных равнополочных уголка шириной 45 мм длиной 70 см;
• лист металлический 500 х 700 мм.

Особенность кладки камина, изображенного на схеме – постановка большого количества кирпичей в основании на ребро. Выше устраивается узкий длинный канал, где движется нагреваемый воздух помещения. Перейдем к алгоритму постройки:

1. Первый ярус – сплошной, состоящий из поставленных «на попа» кирпичей. На втором ярусе формируется калориферный канал сечением 65 мм, на третьем закладывается основание топливника.
2. С 4-го по 9-й ряды возводятся стены портала. Воздуховод перемещается внутрь задней стенки камина. На 9-м ярусе ставятся уголки – опоры перекрытия.
3. Ярус №10 – перекрытие топливника. На 11-м ряду передние камни выдвигаются на 130 мм, 12-й ярус представляет собой каминную полку. Конвективный канал делится на 2 узких шахты.
4. Ряды13—25 составляют дымосборник. Нагревательный канал заканчивается в 14-м ярусе.
5. Ряд №26 перекрывает газоход, сужающийся до дымовой трубы. Задвижка устанавливается на 27-м ярусе.
6. Оставшиеся ряды 28—31 формируют начало дымохода.

Методика пробной растопки камина демонстрируется в последнем видеосюжете:

Заключение

Предупреждаем, что сделать камин своими руками из кирпича – задача сложная для новичка. Аспекты строительства, понятные в теории, на практике превращаются в проблему. Отсюда рекомендация: потренируйтесь на более простых объектах – сделайте уличный гриль, мангал или барбекю. Подержите в руках кирпич и раствор, прочувствуйте нюансы кладки. Нелишней будет консультация мастера – печника.

Красивый камин ассоциируется с роскошью и комфортом. Данный элемент символизирует ощущение уюта и теплоты. На сегодняшний день существует множество дизайнерских проектов, в которых используется данная конструкция. Она может располагаться в просторном доме или в малогабаритной квартире. Для каждого интерьерного пространства необходимо правильно подобрать форму и устройство печного сооружения. Как сделать камин своими руками? Представляем вашему вниманию подробное руководство по изготовлению декоративного элемента в домашних условиях.

Разновидности каминов

Перед тем как приступить к сооружению камина, рекомендуется ознакомиться с его видами, формами и устройством. В свою очередь они делятся на:

Пристенные

Они плотно прилегают к стене. Подобный вариант используют для обустройства просторных домов. Для изготовления используют кирпич, ракушечник или шлакоблок. Стандартные модели сооружения имеют следующие габариты 150 см х 80 см. Размер камина должен подбираться с учетом площади помещения.

Торцевые

Они используются в небольших в комнатах. Благодаря такой модели печного сооружения можно рационально разграничить территорию жилого пространства. «>»>»>»>»>»>

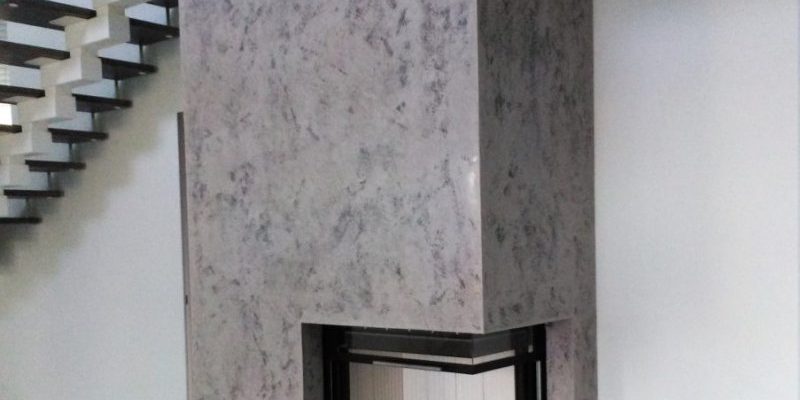

Камин располагается в торцевой части стены. Чаще всего готовые конструкции выполнены в современных направлениях дизайна.

Три торцевые стенки изготавливаются из жаростойкого стекла, а дымоход задней части выполнены из кирпича.Рекомендуем посмотреть еще тут

• Как сделать откосы — простые способы создания откосов. Делаем откосы правильно своими руками (110 фото + видео)
• Как сделать лестницу — схемы, чертежи, проекты и советы по изготовлению лестниц и лестничных пролетов (135 фото + видео)
• Как сделать короб — пошаговый мастер-класс изготовления короба своими руками (125 фото + видео)

Современные

Они представляют с собой необычные сооружения, которые могут располагаться в любой части жилого пространства.

Угловые

Они размещаются в угловых частей в помещениях, тем самым экономя свободное пространство.

Декоративные

Они позволяют создать реалистичную имитацию настоящего камина. Для их сооружения используют гипсокартон, плотную бумагу или тонкую фанеру.

Устройство камина

Из каких частей состоит камин? Данная конструкция состоит из следующих частей:

• Топка. В ней располагаются расходные материалы для горения;
• Дымоход;
• Дымоотводный канал;
• Ниша для хранения расходного материала.

«>»>»>»>»>»>

Декоративные модели имеют топку, которую заполняет искусственное пламя, нишу для хранения декораций. Рекомендуем посмотреть еще тут

• Как сделать крышу — пошаговое описание возведения крыши своими руками. 110 фото и видео постройки кровли
• Как сделать шумоизоляцию — советы по выбору материалов и обзор лучших методов изоляции авто и квартиры (видео + 85 фото)
• Как сделать розетку — советы по выбору, монтаж, подключение и особенности переноса розетки (110 фото)

Делаем камин своими руками

Как самому сделать камин? Процесс создания печного сооружения проходит несколько этапов. Они включают в себя:

• Подготовка материала и инструментов;
• Отделочные работы на поверхности стены;
• Устройство основания печи;
• Выкладка дна;
• Делаем топку и устанавливаем декоративную дверцу;
• Выкладка дымохода.

Представляем вашему вниманию инструкцию по созданию камина своими руками. Для работы понадобится красный огнестойкий кирпич, строительный состав из смеси цемента и песка, строительный мастерок, уровень. Первым делом рекомендуется подготовить строительный раствор. Для этого в глубокой емкости смешиваем цемент и песок в равных пропорциях. После этого, наливаем воду и активно подвешиваем смесь до полного растворения ингредиентов. Далее приступаем к отделке поверхности стены, на которой будет располагаться печное сооружение. Для этого строительным составом заполняем все трещины и сколы на плоскости. Оставляем до полного высыхания. Теперь приступаем к сооружению дна камина. Огнеупорный кирпич располагаем ребром к плоскости пола. В среднем для устройства этого элемента понадобится от 20 до 30 штук камня. «>»>»>»>»>»>

После этого приступаем к выкладке стен. Каждый ряд промазываем строительным составом. Далее выкладываем кирпичные ряды с учетом схемы кладки. Высота печи рассчитывается исходя из площади помещения, в котором будет располагаться камин.Рекомендуем посмотреть еще тут

• Как сделать второй этаж — подробное описание выбора дизайна и оформления второго этажа (115 фото)
• Как сделать теплый пол: пошаговое описание как правильно своими руками установить систему отопления (95 фото + видео)
• Как сделать отопление в частном доме: подробное описание как спроектировать и смонтировать отопление своими руками (90 фото)

Завершающим этапом будет устройство дымохода. Его выкладывает по такому же принципу. В потолочном перекрытие делаем сквозное отверстие для вывода трубы за пределы помещения. По окончанию строительных работ выполняем установку декоративной дверцы, которая предотвратит попадания искр и углей в интерьерное пространство. На фото камина своими руками приставлено готовое сооружение.

Декоративный камин своими руками

Как сделать фальш — камин самостоятельно? Данная разновидность печного сооружение используется в качестве украшения жилого пространства. Для изготовления используют различные строительные и расходные материалы. Чаще всего это:

• Гипсокартон;
• Плотная бумага;
• Тонкая фанера.

Как сделать камин из гипсокартона?

Первым делом изготавливать металлический каркас из железного профиля. Его фиксируют в полости стены при помощи саморезов и шуруповерта. Дизайн конструкции подбирается по личным предпочтениям заказчика. Гипсокартон является универсальным видом строительного материала, который позволяет воплотить любые задумки в реальность. Материал отлично принимает плавную и обтекаемую форму.

По окончанию изготовления каркаса переходят к фиксации гипсокартонных листов. Они фиксируются по той же методике, что и металлический профиль.

Места соединения замазывают штукатуркой. После этого, можно переходить к финишной отделке. Здесь можно использовать декоративный камень, венецианскую штукатурку или вниловые наклейки с имитацией бруса

Фото советы как сделать камин

Читайте здесь —   Как сделать стену под кирпич — имитация кирпича и хитрости отделки под кирпичную кладку (100 фото)

Камин прочно ассоциируется с домашним уютом. Потрескивание поленьев, жар и завораживающая красота открытого пламени создают теплую атмосферу и располагают к тихому отдыху в кругу самых близких. Холодными зимними вечерами так и тянет завернуться в плед и погреться у огня. Считается, что открытое пламя не только дарит тепло, но и дотла сжигает накопившиеся за день негативные мысли. Камин подарит незабываемые эмоции и станет изюминкой любого интерьера – он создаст романтическую обстановку и станет изысканным акцентом в декоре помещения. Для жителей городских квартир это непозволительная роскошь, зато владельцы загородных домов и те, кто только собирается обзавестись коттеджем, могут его себе позволить. Особая гордость хозяина – самодельный камин. Его изготовление – непростой и кропотливый процесс, но старания окупятся с лихвой. Мы подробно расскажем, как построить камин в доме своими руками. Следуя нашей пошаговой инструкции, даже начинающий мастер справится с поставленной задачей.

Классификация каминов

Камины классифицируют по нескольким признакам: по внешнему виду портала, по форме и по размеру топливника. К малым формам относятся камины с порталом шириной до 51 см, к средним – до 63 см, остальные считаются большими. По форме их классифицируют на:

1. Прямоугольные. Довольно массивны, поэтому лучше их устанавливать в больших помещениях. Встраиваются в стену или идут вдоль нее. Классический вариант – из натурального камня.
2. Круглые. Обычно ставятся по центру комнаты и становятся главным элементом интерьера. Предполагают наличие свободного пространства вокруг, поэтому не подойдут для небольших комнат.
3. Треугольные. Смотрятся оригинально и стильно, не занимают много места. Идеальный вариант для маленьких комнат с современным интерьером.
4. Цилиндрические. Чаще ставятся на дачах и используются как гриль.

Простая формула поможет не ошибиться в расчетах. Площадь комнаты нужно поделить на 50. Размер итогового топочного окна равен полученному числу. Для обогрева помещения в 20 квадратных метров достаточно камина с топочным окном в 0,50 м2. Когда ширина топки известна, остается узнать ее глубину. От нее зависит, насколько эффективно камин будет прогревать комнату. Принято брать глубину в 2/3 высоты топки для максимальной теплоотдачи. Более глубокая топка будет хуже греть жилое помещение. Значительная часть тепла уйдет на улицу через трубу и оставит дом холодным. В таком случае камин утратит утилитарную функцию и станет скорее декоративным объектом.

Если уменьшить глубину, в комнату пойдет дым. Не менее важно правильно обустроить дымоход, отвечающий за тягу и безопасность от возгорания. Для этого нужно задать верную высоту и диаметр выходного отверстия трубы. По нормам СНиПа, минимально допустимый диаметр дымохода равен 150:170 мм. 5 метров – минимальная допустимая высота дымохода. Если в доме высокие этажи, нужно брать еще выше, ориентируясь на конек крыши и место выхода трубы.

Как сделать камин своими руками: пошаговая инструкция

Представленная схема выполнена под следующие габариты топливной камеры:

• Портал шириной 62 см.
• Высота – 49 см.
• Глубина топливной камеры – 32 см.
• Сечение дымохода 26 на 26 см.

Шаг 1. Выполнение эскиза и чертежа

Представляем пошаговую инструкцию, как сделать камин в доме. На подготовительном этапе необходимо определить место для агрегата и рассчитать его основные параметры. Перед началом строительства необходимо выполнить проект камина. Начать можно с набросков внешнего вида и примерных размеров изделия в масштабах комнаты. Далее идет детальная проработка схемы с точными размерами. В работе над проектом подробно изучите устройство камина, чтобы лучше понимать, как он функционирует.

• Нарисовать камин и выполнить его чертеж

Когда место определено, самое время нарисовать на бумаге эскиз, затем необходимо решить, какого размера будет камин. Необходимо просчитать все стороны. На основании полученных данных выполняется детальный чертеж. Готовые чертежи каминов можно найти в интернете и на их основе сделать свой. Стоит помнить о соблюдении всех конструкционных особенностей камина. Система дымоотвода не может располагаться на высоте балок или перекрытий. Пора выбрать тип топки и месторасположение поддувала.

• Подготовить материалы и инструменты

На ранней стадии работы уже следует знать. каким материалом будет облицован камин. Для варианта «под расшивку» придется купить дорогостоящий красный кирпич, а под декоративную отделку клинкерной плиткой подойдет вариант подешевле. Ниже представлена схема камина «под расшивку». Материалы – красный кирпич и камень для топки.

Что понадобится, чтобы сделать домашний камин своими руками:

• Для топочной камеры нужен жаростойкий шамотный кирпич (не ниже М200).
• Для всего камина красный керамический кирпич – 250 шт, не считая трубы. лучше сразу взять небольшой запас на случай ошибок. Хватит 10% от общего числа.
• Раствор для кладки фундамента (компоненты: песок мелкой фракции, гравий, цемент, вода).
• Раствор для кладки кирпича.
• Гидроизоляция фундамента (рубероидом).
• Доски для строительства опалубки.
• Заслонка.
• Металлическая дверца.
• Поддувало.
• Колосниковая решетка.
• Асбестовый шнур.
• Металлические прутья и проволока для армирования.
• Металлическая проволока 0,8 мм для перевязки.
• Асбестовый шнур.

Из инструментов потребуются:

• Мастерок для кладки кирпичей.
• Правило.
• Рулетка и маркер.
• Строительный уровень, угломер и отвес.
• Болгарка для обточки кирпича.
• Степлер.
• Ведро для раствора.
• Совковая и штыковая лопаты.
• Ведро для раствора.
• Строительный миксер или дрель с насадкой.
• Строительный молоток для возведения опалубки.
• Резиновый молоток для кладки кирпичей.

Шаг 2. Подготовительные работы

• Обустройство фундамента.

От крепости фундамента зависит срок службы камина, поэтому этот этап особенно важен.

• Фундамент под камин

В уже построенном доме необходимо брать в расчет расположение несущих конструкций дома. Специалисты настоятельно рекомендуют не экономить время на установке отдельного фундамента под камин. Он уменьшит нагрузку на фундамент самого дома и не даст конструкции деформироваться. Проще сделать камин, когда коттедж только начинает строиться. Тогда основание камина выполняется по несложным шагам:

• вынуть грунт на глубину промерзания;
• сделать опалубку;
• выложить подстилку из песка и щебня;
• выполнить гидроизоляцию рубероидом или полиэтиленом;
• армировать металлическими прутьями;
• залить фундамент на 2 кирпича до чистового пола;
• подождать 20 дней, пока фундамент окончательно схватится

В эксплуатируемом доме процесс установки камина усложняет необходимость вскрыть пол и заново укладывать покрытие. Для демонтажа пола необходимо обвести контур запроектированного камина и добавить отступы по 15-20 см с каждой стороны. Затем по отмеченным линиям болгаркой вырезают отверстие. После загрубления грунта выполняются те же шаги. Когда основание поровняется с чистовым полом, зазор между каменной конструкцией и покрытием необходимо аккуратно оформить.

Как обеспечить пожарную безопасность.

Чтобы избежать возгорания, нельзя допускать перегрева ближайших к камину стен. Здесь пригодятся не воспламеняющиеся материалы. Как вариант – положить асбестовый лист между камином и перекрытием, или облицевать стены плиткой.

Подготовка кирпича к кладке.

Когда фундамент схватился и застыл окончательно, время приступать к установке камина. Кирпич предварительно сортируют по размеру. Тот, что понадобится для работы в ближайшее время, отмачивают. Так кирпич не будет поглощать влагу из раствора. Совет от опытных печников – сначала выложить камин «насухо», и только потом приступать к работе с раствором.

Пробная кладка выявит сложные и проблемные места, тем самым она поможет избежать огрех, которые куда сложнее исправить в чистовом варианте. Нумеровка кирпичей с указанием ряда и очередности упростит работу, когда мастер перейдет от кладки «насухо» к установке камина.

Шаг 3. Кладка камина

Здесь мы подробно разберем, как делается кладка камина. Хорошая гидроизоляция – обязательное требование к основанию камина. Ее делают из листа рубероида, подогнанного под размер конструкции. Когда гидроизоляция готова, можно переходить к кладке камина. Потребуется специальный раствор, который также используют при возведении печей. Как его приготовить:

Соединить 8 частей песка и 8 частей глины, добавить 1 часть воды и размешать полученную массу строительным миксером. Готовый к работе раствор по густоте схож с густой сметаной. Немного песка доведет излишне жидкий раствор до нужного состояния. Смесь можно использовать, если она стекает с окунутого в раствор мастерка. Слишком густую массу разбавляют водой.

Кирпич, наложенный на рейку, осторожно прижимают рукой и равномерно простукивают резиновым молотком для лучшей фиксации. Раствор при этом не должен выдавливаться из щелей. После прокладки 3-4 рядов кирпича деревянные рейки убирают.

2 ряд. Полностью заполнен красным кирпичом, выполняется аналогично первому.

3 ряд. Пора перейти к формированию топливной ямы. Шамотные кирпичи выкладывают на ребро, чтобы начать делать дно топки. Огнеупорный кирпич с красным не перевязывают. На этом этапе колосниковую решетку, оставляя зазор с учетом расширения металла в 3-5 мм.

4 ряд. Начинается непосредственно топливник. Здесь же устанавливается дверца камеры с учетом зазоров. Металлический ус закладывается в шов между рядами, и на него сажают дверцу. Когда выкладывают подряд несколько рядов, кирпичи рекомендовано смачивать водой. Так раствор крепче схватывается.

В 5 ряду ставят поддувало.

8 ряд. Выполняется так называемое «зеркало» камина. Этот элемент представляет из себя наклон задней стенки в 300.

9-14 ряд. Формирование арки. С этим трудностей не должно возникнуть. Тип перекрытия обычно выбирают, исходя из дизайна камина. Проще всего взять стальные уголки и ставить кирпичи на них. Минус такой конструкции – уголки будет видно, поэтому придется делать облицовку. В камине «с расшивкой» способ не подойдет. Чтобы сделать полуцилиндрическую арку, из листа фанеры вырезают кружало. Что оно из себя представляет:

Первым делом на фанере с помощью циркуля рисуют круг, его делят на 2 части с радиусом в половину ширины топки. Болгаркой выпиливают 2 полукруга.

Их ставят на пол и между ними крепят 11-сантиметровые деревянные бруски. Конструкция держится на саморезах. Это и есть кружало.

Все кирпичи следует сточить на клин. Размер клина определяется по формуле, но есть и более простой способ вычислить его с помощью подручных средств.

К положенному на пол кружеву прикладывают 1 кирпич. Далее берут нить и тянут ее от центра кружала до левого верхнего угла. По натянутой нитке, как по линейке, чертят линию. Тот же алгоритм действий повторяют с правой частью. В итоге выходит партия кирпичей, размеченных под клин. Предварительно кирпичи нумеруют, чтобы не перепутать их порядок при кладке.

Арку выкладывают равномерно с обеих сторон, постепенно сводя кирпичи от углов к центру. В 15-18 рядах делается зуб камина.

Шаг 4. Возведение дымохода

19-20 ряд. Пора приступать к возведению дымохода.

21-22 ряд. Продолжается дымоход, в 22 ряду ставится каминная задвижка.

В 23 ряду выполняется распушка или, как ее еще называют, «выдра». Это разветвление конструкции в форме хвоста ласточки. Делается оно в месте максимального соприкосновения дымохода с крышей. В высоту распушка составляет 29 – 36 см. Над распушкой выводят стояк, его необходимо выкладывать до момента соприкосновения с кровлей. По размеру стояк и дымоходная труба должны быть идентичны. Сверху на дымоход устанавливается защитный металлический зонт, предотвращающий попадание осадков и мусора внутрь. По желанию устанавливается флюгер. Специалисты рекомендуют не пренебрегать им, так как он улучшает тягу.

Шаг 5. Облицовочные работы

Для расшивки швов камина к глиняному раствору добавляют просеянный речной песок. Смесь тщательно размешивается, пока не станет густой и пластичной.

Материалы, подходящие для облицовки:

• Каменная облицовка – дорогой, но эффектный прием оформления камина. Природный мрамор и гранит ценятся за хорошую теплоизоляцию теплоизоляционным и отменную эстетику. Горные минералы адаптируются к переменам температуры и давления лучше кирпича и прослужат дольше. Природный камень не выцветает и не требует особого ухода, минералы являются исключительно долговечными, не выцветают от времени и практически не требуют обслуживания.
• Штукатурка. Материал дает огромный простор для творчества. С помощью декоративной массы шпателем можно нанести рисунки и объемные узоры. Сначала наносятся два слоя гладкой штукатурки, а на третьем, финишном, делают оформление.
• Гипсокартон. Часто используют в каминах, сделанных своими руками. При монтаже необходимо следить за ровностью швов между плитами. Процесс установки упростят участки фиксации на стенах, полу и потолке. Чтобы облегчить процесс установки, полезно разметить участки фиксации на стене, напольной и потолочной конструкциях. Положение стоек регулируется отвесом и линейкой.
• Изразцы. Традиционный материал для отделки русских печей. Это керамические плитки необычной формы. Они быстро нагреваются и долго держат тепло. Камин, облицованный изразцами, будет эффективно прогревать помещение и станет изюминкой интерьера.

Шаг 6. Ввод камина в эксплуатацию

Перед началом работы камин необходимо просушить, ведь для кладки используются сырые кирпичи. Первую пробную растопку проводят примерно через неделю. Все это время камин сушится с открытыми дверцами топки и зольной камеры естественным путем. Через 7 дней камин разжигают, но не доводят до температурного максимума. Еще неделю его ежедневно протапливают, не забывая проверять тягу.

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

У стальных дымоходных труб есть существенное преимущество, которое облегчает монтаж – их можно вывести через стену. Так возможностей для выбора местоположения камина намного больше. Нам понадобятся все те же инструменты, что и в прошлом руководстве, но материалы нужны другие:

• Чугунная топка со стеклом.
• Силиконовый герметик.
• Комплект сэндвич труб.
• Хомуты, тройник.
• Колено на 450 или 900.
• Кронштейн для опоры дымоходной трубы.
• Минеральная вата.
• Защитный зонт на трубу.

Инструкция:

</ul></ul></ul></ul></ul>

1. Фундамент строится отдельный. Процедура стандартная и включает в себя поэтапно заглубление грунта, возведение опалубки и цементирование.
2. Стены изолируются, монтировать камин напрямую нельзя. Пространство между стеной и камином выкладывают суперизолом, если оно большое, можно пристроить на фундаменте камина дополнительную стенку из силикатного кирпича. Это необходимо учесть при составления проекта. Стена по размеру должна быть больше камина на 50-70 см с каждой стороны.
3. Выполняется кладка основания в 2 ряда сплошным кирпичом.
4. Возводится постамент, для этого 4 ряда необходимо выложить красным кирпичом по форме буквы П. Для широкой топки ширина постамента увеличивается. Постамент нужен для увеличения теплоотдачи камина.
5. Устанавливается зольник.
6. Устанавливается чугунная топка. Здесь пригодится помощник, ведь топка очень тяжелая. Конструкцию аккуратно ставят снизу вверх, соблюдая отступ от задней стены на 5 см. Пока застывает мастика, еще не поздно исправить огрехи. При помощи строительного уровня проверяется наклон по горизонтали.
7. Трубу присоединяют к патрубку топки
8. Дымоходная труба монтируется из сэндвич-труб.
9. Топку обкладывают кирпичом. Когда топка подведена к дымоотводящей трубе, ее нужно обложить кирпичом при помощи термостойкого клея.
10. Делается обкладка чугунной топки кирпичом. При этом важно помнить про тепловой зазор в 5 мм между внешним кожухом и чугуном. В порядовке нет необходимости, ведь кирпичный короб строится того же размера, что и готовая топка. Когда облицовка дойдет до дымохода, необходимо проследить, чтобы она не опиралась на трубу.
11. Трубу облицовывают гипсокартоном. На каркас из металлопрофиля саморезами крепится гипсокартон.
12. Формируется портал вокруг дымоходной трубы. Изнутри его утепляют матами из негорючих материалов, что улучшает теплоизоляцию конструкции. Маты крепятся фольгированной стороной к топке.
13. Гипсокартоном обшивается внешняя часть.
14. Ведутся облицовочные работы. Здесь все зависит от фантазии и умений мастера. Можно красиво оформить камин любым материалом: от простой штукатурки до эффектного декоративного камня. После окончания отделочных работ можно приступить к выкладке пола. Паркет или ламинат нельзя подводить вплотную к камину. Рекомендуемое расстояние – не менее 80 см.
15. Финальный этап – просушка и растопка камина.

Камин окончательно готов к работе и будет радовать хозяина долгие годы, если в процессе работы все нюансы и рекомендации были учтены. Наше пошаговое руководство поможет сделать по-настоящему качественную и долговечную вещь, которая украсит интерьер и наполнит дом теплом.

Особенно приятно самому выполнить все этапы от проекта на бумаге до вкладки. Не бойтесь взять инструменты в руки и пустить их в дело. Даже начинающему мастеру под силу справиться с поставленной задачей, когда каждый шаг расписан наперед.

</ol></h3></ul></ul></ul></ul></ul>

Используемые источники:

• https://svoimi-rykami.ru/stroitelstvo-doma/pechi_i_mangaly/montazh-kaminnoj-topki-svoimi-rukami.html
• https://ochg.ru/kaminy/montazh/kak-ustanovit-kaminnuyu-topku.html
• https://otivent.com/kamin-svoimi-rukami-iz-kirpicha
• https://kaksdelat.guru/kak-sdelat-kamin/
• https://j.etagi.com/ps/kak-sdelat-kamin-svoimi-rukami/
