Особенности конструкции дымохода через стену

Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.

Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:

• пожаробезопасности;
• теплоизоляции труб, которая в холодное время года препятствует образованию в них конденсата;
• лёгкости в уходе: чистить трубы нужно намного реже, чем кирпичную конструкцию – стенки сэндвич-труб по сравнению с кирпичом более гладкие, что не только не даёт скапливаться налёту на стенках трубы, но и улучшает тягу.

Плюсы и минусы наружного дымоотведения через стену

Использование метода дымоотведения через стену чаще всего определяется удобством работ, и целесообразностью конструкции:

• практически вся дымоходная труба выходит на улицу, а не проходит через весь дом;
• монтаж можно производить и на самом этапе строительства, и уже после возведения дома, например, при монтаже системы отопления;
• нет необходимости делать отверстия в перекрытиях в случае, если котёл расположен на первом этаже двух-трехэтажного здания;
• кровля остаётся целой;
• дымоход через стену отличается простотой сборки и монтажа.

Однако, такая конструкция не лишена и недостатков:

• необходимость утепления находящейся на улице части дымохода;
• поскольку конструкция полностью вертикальной быть не может, у неё снижается эффективность по сравнению с выведенной вертикально через кровлю. Исходя из этого, продумывать схему надо, чтобы дымоход, с одной стороны, гармонично вписывался в обстановку, а с другой, имел минимальное количество колен и поворотов.

Рекомендуем ознакомиться:  Как правильно закрепить канализационную трубу к стене — виды крепежей и способы монтажа

Особенности и правила монтажа

Процессу монтажа предшествуют расчёт необходимой мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Подготовительный этап

Прежде всего, необходимо учитывать, что значение диаметра внутренней трубы должно быть не меньше чем диаметр патрубка на котле.

Котёл подбирают согласно отапливаемому объёму, и только потом под него берут комплектующие для дымохода.

Если диаметр трубы превышает диаметр патрубка, между ними устанавливается переходник.

Специалисты рекомендуют устанавливать трубы определённого диаметра, учитывая мощность котла:

Мощность котла	Диаметр трубы
до 3.5 кВт	8 см;
от 3.5 до 5.2 кВт	9.5-11 см
свыше 5.2 кВт	более 11 см.

Также следует учесть толщину теплоизоляционного слоя.

При рабочей температуре 250 градусов, как у газового котла, слой базальта должен быть 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400 градусов – уже 5 см.

Обратите внимание! Для твердотопливных котлов на угле, где температура достигает 850 градусов, слой базальта должен составлять не менее 10 см, причём не все марки теплоизолятора выдерживают столь высокую температуру.

Монтаж дымоотвода

Существует два варианта вывода дымохода через стену:

• трубы внутри помещения поднимают на небольшое расстояние от потолка, где и выводят их на улицу;
• от патрубка котла сразу же горизонтально ведут трубы сквозь стену. Этот метод хорош тем, что получается меньшее количество колен, а это благоприятно отражается на производительности дымохода.

Сэндвич-трубу при монтаже вертикальной части дымохода можно собирать в двух вариантах – «по дыму» либо «по конденсату».

• При монтаже трубы по дыму газ и продукты сгорания поднимаются вверх, однако возникает проблема с образованием конденсата, который скапливается в трубе, а иногда, если труба плохо загерметизирована, может сочиться через стыки. Этот метод используется при сборке дымохода через кровлю, при этом большая часть трубы находится в доме, и конденсата образуется значительно меньше.
• Метод, при котором труба перевёрнута широким концом вверх, называется монтаж по конденсату. При такой сборке конденсат беспрепятственно стекает по трубе в стакан. Минус этого варианта – дым может просачиваться в плохо загерметизированные отверстия на стыках.

Обратите внимание! Сборка по конденсату используется при выводе дымохода через стену: при этом конденсат оказывается в стакане, а дым выходит из стыков на улице, что в принципе не критично, и не представляет опасности для жизни и здоровья жильцов дома.

Основные правила установки дымохода через стену

Чтобы дымоход работал эффективно, важно соблюдать правила установки, от которых зависит не только функциональность конструкции, но и её безопасность.

Рекомендуем ознакомиться:  Как сварить калитку из профильной трубы своими руками?

Основные правила:

• Важно помнить, что труба должна возвышаться над коньком, хотя бы на полметра, лучше на метр, иначе тяга будет очень слабой.
• Общая длина вертикальной части трубы в идеале — от 5 до 10 метров, если труба возвышается на большую высоту, тяга будет слишком сильной, и топливо моментально прогорит. При слишком короткой трубе тяга будет недостаточной, что также негативно отразится на работе котла или печи.
• Первый сегмент дымохода, во избежание оплавления теплоизолятора, идёт из одноконтурной трубы. Отступив расстояние, достаточное для того, чтобы избежать перекаливания крепежа в процессе эксплуатации, делают стык с сэндвич-трубой.
• Котёл устанавливается на лист металла или ещё какой-нибудь негорючий материал. Стена изолируется от котла таким же образом. Для деревянных домов, согласно СНиП, следует держать котёл и дымоход на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от элементов из малогорючих материалов. Чтобы сделать выходное отверстие для трубы не слишком большим, древесину обшивают металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
• В полученное отверстие монтируется металлический короб, через который проводят трубу, причём без каких-либо соединений, потому что до них потом будет тяжело добраться в случае необходимости. Полости в стене заполняют теплоизолятором, не подверженным горению.
• Снаружи и изнутри отверстие для трубы зашивают металлическим листом. Далее, посредством кронштейнов крепят опорную площадку для дымохода снаружи здания, а на выходной отрезок трубы ставят тройник. Низ трубы съёмный, выполнен в форме стакана и предназначен для образующегося конденсата. Нередко стакан оснащают краном и подсоединённым к нему шлангом для слива. Конденсат очень токсичен, поэтому рядом с домом сливать его точно не стоит.
• Дымоход вверху крепится также посредством кронштейнов, расположенных на расстоянии друг от друга на расстоянии не более метра. Для защиты от осадков на трубу сверху ставится колпак.
• Чтобы хорошо загерметизировать стыки, их обмазывают жаростойким герметиком, после чего место стыка дополнительно стягивается хомутом.

Рекомендуем ознакомиться:  Как установить греющий кабель для водосточных труб?

На что обратить особое внимание:

• Важно не допускать контакта дымохода с электричеством, газопроводом, водоснабжением или водоотведением.
• Горизонтальные участки трубы длиной не должны превышать длину в 1 метр.
• Необходимо при монтаже добиваться строго вертикального положения дымохода, контроль можно осуществлять при помощи отвеса либо строительного уровня.
• Не следует располагать стыки конструкции так, чтобы они совпадали с креплением на кронштейнах.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

Рекомендации по выполнению техники безопасности

Рад вновь приветствовать Вас, уважаемые друзья, на страницах моего небольшого сайта.

Мы уже рассмотрели немало интереснейших вопросов по теме строительства, обустройства и комфортного использования бани. В очередной раз хочу поблагодарить своих читателей за добрые отзывы, интересные вопросы по уже опубликованным материалам, а также за просьбы о рассмотрении новых тем. Один из новых, но немаловажных вопросов я постараюсь осветить и в этой статье. Итак, тема на сегодня: дымоход через стену — основные нюансы. Статья технического плана.

Ни для кого не секрет, что хорошая тяга, которую гарантирует качественный дымоход, является одним из основных элементов, обеспечивающих быстрый нагрев помещения, отсутствие его задымлённости, а также минимальный расход топлива. Естественно, в случае, когда Вы строили баню с нуля и всё просчитали заранее, то необходимо всего лишь найти опытного печника, который выложит Вам топку по полной программе.

Но что делать в случае переделки устаревшей печи, её замены или кардинальной реконструкции бани (и даже деревянного дома)? В такой ситуации вывод дымохода стандартным образом далеко не самый оптимальный вариант. Намного проще осуществить эту операцию, выпустив трубу через стену.

Вероятность существенного повышения давления в канале предусматривает усиленное закрытие мест соединений специально предназначенными муфтами. Стыки на стальных трубах целесообразно покрывать термостойкими герметиками. Полная изоляция дымохода способствует появлению правильной тяги.

Сэндвич панели, обладающие великолепными изоляционными характеристиками, не исключают вероятности перегревания, а, возможно, и воспламенения расположенных около дымовой трубы материалов. Для предотвращения такой ситуации рекомендуется увеличивать слой теплоизоляции на стыках конструкции.

При должном понимании устройства дымохода и соблюдении главных правил по безопасности, осуществить его фиксацию довольно просто. За правильной установкой необходимо соблюдать должное обслуживание дымохода, предусматривающее его регулярную очистку. Это послужит своеобразной «профилактикой» несчастных случаев во время работы печей.

Есть и такое

Она способная выдерживать наиболее высокие температуры, но при этом требует наиболее сложного монтажа и утепления. Кроме того, отличается довольно высокой стоимостью и относительной хрупкостью.

Сэндвич трубы для дымохода представляют собой конструкцию из двух труб, вложенных одна в другую. Промежуток заполняют теплоизоляционным материалом с пожароустойчивыми характеристиками. В качестве утеплителя чаще всего используют каменную вату. Толщина слоя влияет на термоустойчивость всей конструкции и варьируется от 3 до 10 см.

Трубы изготавливают из нержавеющей стали. Оцинкованный материал допустимо применять только при использовании настенных газовых котлов и колонок малой мощности.

Толщина нержавейки варьируется от 0,5 до 1 мм. Марку нержавейки выбирают в зависимости от ее назначения.

Марка AISI	Применение	Характеристики
430	Для внешних кожухов сэндвич труб	Относится к эконом-классу. Плохо реагирует на повышенные температуры, имеет достаточную устойчивость к атмосферным воздействиям.
439	Как воздухоотвод от газовых котлов и твердотопливный установок с мощностью до 30 кВт.	В состав входит титан, повышающий термическую устойчивость и стойкость к воздействиям агрессивной среды.
316	Оптимальный вариант для любого типа газовых котлов.	В состав входят молибден и никель, повышающие устойчивость к кислотам и воздействиям высоких температур.
304	Для котлов малой и средней мощности.	Имеют в составе небольшое количество никеля и молибдена. Относится к эконом-варианту марки AISI 316.

№	Внутреннее сечение	Мощность котла
1	8 см	До 3,5 кВт
2	9,5-11 см	3,5- 5,2 кВт
3	11 см и более	Более 5,2 кВт

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

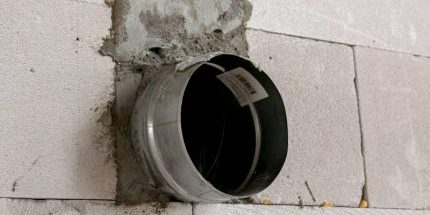

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

Вот так выглядит заделанный листом металла проход трубы через стену

Самодельная опорная площадка для наружного сэндвич дымохода из уголоков 50*50 мм и 40*40 мм

Сделанная своими руками опорная площадка из перфорированного уголка

Конструкция из П-образного металлического профиля

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Чтобы вывести трубу наружу своими руками, необходимо предусмотреть ее утепление. Ситуация здесь сходна с утеплением дымохода при прохождении через холодный чердак и после того, как осуществлен вывод на крышу. Монтаж теплоизоляции может осуществляться с применением различных материалов.

Теплоизоляция с помощью минваты

Минеральная вата удобна при монтаже и не горит. На рынке представлены специальные элементы для утепления труб, которые существенно облегчат работу. При желании сэкономить, лучше выбирать стекловату в матах (рулонах). Характеризуется высокой эффективностью. Можно выбрать материал, подходящий по толщине и плотности.

Базальтовый прессованный картон – долговечный материал, который способен выдержать до 2000 циклов нагрева и охлаждения. Базальтовое волокно не горит. Положительными сторонами также станет невысокая стоимость и способность выдерживать высокие температуры.

Асбестовая ткань распространена в нашей стране для соблюдения пожарных требований, но не используется в странах Запада из-за содержания канцерогенов. При применении в наружных дымоходах контакт человека с асбестом минимален, поэтому материал не представляет опасности.

Монтаж утеплителя для кирпичных труб выполняется так же, как и теплоизоляция наружных стен. Для металлических дымоотводов есть два варианта. Первый самый простой – покупка труб по типу «сэндвич». Конструкция уже включает в себя утепление и состоит из наружной и внутренней трубы. Второй вариант – изготовление наружного кожуха из нержавеющей стали и укладка между ним и дымоходом эффективного утеплителя. Проще всего в этом случае применять минеральную вату. Толщина теплоизоляции принимается не более 10 см.

Один из самых важных вопросов здесь – достаточное утепление трубы.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо.

Классификация утеплителя

Слой каменной ваты	Температура, °C	Применение
3 см	Не более 250	Для эксплуатации с газовыми котлами небольшой и средней мощности.
5 см	До 400	Котлы, работающие на дровах, жидком топливе, газу.
10 см	850	Камины на дровах, угле, котлы на твердом топливе.

<index>

Монтаж газопровода – наиболее ответственный и важный этап любого строительства, на нем чреваты даже малейшие оплошности. Поэтому проводить подобные работы могут только высококвалифицированные специалисты из соответствующей службы. А мы рассмотрим особенности процесса, чтобы знать, к чему быть готовым.

Зачем газифицировать жилье?

На сегодняшний день природный газ является самым удобным и, что немаловажно, выгодным видом топлива. Рано или поздно каждый хозяин частного дома захочет газифицировать свои владения. Конечно, есть альтернатива – электричество. Однако его стоимость слишком велика и отапливать большие площади зимой таким способом весьма накладно. Плюс ко всему вы всегда будете зависеть от погодных условий – любой ураган может спровоцировать порыв кабелей и тогда придется остаться на некоторое время без еды, горячей воды и отопления. А вот испортить газовую магистраль намного сложнее.

Фото природного газа

Есть, конечно же, еще один «бабушкин» способ отопить жилье – печь или камин. Но зола, уголь, дрова, все это приведет к лишней грязи. Чтобы растапливать печку, потребуется много времени и труда, поэтому этот вариант лучше оставить в качестве альтернативы на случай апокалипсиса. Так что, как ни крути, но голубое топливо на сегодня занимает лидирующие позиции.

Каким должен быть газопровод частном доме?

Все мы знаем о взрывоопасных свойствах газа, поэтому ни о какой самодеятельности в этом вопросе и речи идти не может. Однако вам придется собрать все необходимые документы, сделать проект, подать заявки в соответствующие инстанции и т. д. А значит, приготовьтесь к посещению различных служб и очередям. Рассмотрим все требования, нарушать которые нельзя.

На фото — проект газоснабжения частного дома

Все материалы, начиная от труб и заканчивая сварочными электродами, должны быть высокого качества и иметь сертификаты. Очень важно и расположение всех элементов трубопровода. Разборные соединения должны находиться только на открытых местах. Обязательно обеспечьте свободный доступ к ним. Это позволит в любой момент оценить их состояние и при необходимости провести ремонтные работы. Запрещается замуровывать трубы и иные узлы газовой сети в стены либо фундамент постройки. Также недопустимо пускать газопровод по наличникам, фанерным стенам, фрамугам, дверным, оконным коробкам и временным перегородкам. Правда, иногда позволяют провести газопровод по специально сделанному каналу в стене, но только в особых случаях и после утверждения проекта.

Не допускаются и перекосы, все трубы должны проходить строго вертикально, горизонтальные участки имеют наклон 0,002–0,005 м в сторону приборов. Если речь идет о стояке, то в этом случае допускается перекос максимум 2 мм на метр. Располагают их в основном на лестничных клетках или на кухне, а вот в санузлах и жилых комнатах подобное делать запрещено. Особого внимания требуют и краны, необходимо их установить так, чтобы ось пробки была параллельно стене. Нельзя располагать упорную гайку со стороны стены.

Фото труб газоснабжения частного дома

Очень важно выдерживать расстояния. От низа трубы до пола должно быть не менее 2,2 метра, а между верхней стороной газовой трубы и потолком необходимо оставить 10 см свободного пространства. Также нельзя располагать трубы вплотную к стенам, так как это затруднит визуальный контроль. Если это расстояние не оговорено в проекте, тогда нужно оставить промежуток, минимальная величина которого будет равна радиусу трубы, но не превышающий 10 см. Газопровод должен располагаться на опорах достаточно плотно, зазоры не допускается.

Бумажная волокита и выбор оборудования

Но прежде чем вы столкнетесь с монтажом, вам необходимо будет побегать по разным инстанциям и собрать пакет документов. Приготовьте паспорт, правоустанавливающую документацию на земельный участок и находящееся на нем строение. Еще вам нужно написать и подать в газовую службу заявление, в котором вы изъявляете желание газифицировать дом. После этого получите бланк технических условий, он заполняется разработчиками. И только тогда можно приступать к составлению проекта.

На фото — газификация частного дома

Вам необходимо будет заключить следующие договоры:

• о проведении работ и составлении технической документации;
• о газификации и установке соответствующего оборудования;
• акт ввода газового оборудования в эксплуатацию;
• на поставку и оплату природного газа.

В некоторых случаях, если вы не отважились на автономное газоснабжение, приходится протягивать трубы через участки соседей, и тогда вам понадобится от них письменное разрешение. Необходимо, чтобы к вам приехали специалисты и обследовали дымоход в доме, в завершение они обязаны выдать акт. Еще придется посетить и местное архитектурно-планировочное управление. Глава этой организации также обязан выдать разрешение на газификацию участка.

Уже было сказано, что абсолютно все материалы, особенно трубы, краны, шланги, должны иметь соответствующие сертификаты. Без наличия подобной документации вводить в эксплуатацию все эти элементы нельзя. Голубое топливо протекает по трубам диаметром в 150 мм и толщиной стенок 5 мм. В основном выбираются элементы из малоуглеродистой или низколегированной стали. В принципе, можно использовать как бесшовные, так и сварные конструкции. Естественно, газовая магистраль собирается из достаточно большого количества труб. Соединяются они газовой сваркой. К качеству электродов также предъявляются весьма серьезные требования и пренебрегать ими нельзя.

Фото газовой магистрали частного дома

Но на этом список необходимых материалов не заканчивается, еще понадобятся и ряд мелких деталей – тройники, крестовины, муфты, переходники, угольники и заглушки. Они обычно производятся из чугуна либо стали. Чтобы хорошо зафиксировать все резьбовые элементы, следует правильно подобрать инструмент. Например, максимальное сцепление с деталью обеспечивают ключи с насечками и параллельно расположенными губками. Стоит ли упоминать о котле, колонке, печке и ином оборудование.

Не нужно затягивать и с установкой счетчика, ведь как показывает практика, он значительно сократит ваши расходы.

Порядок прокладки газоснабжения

Немного ознакомившись с теорией, можно перейти и непосредственно к практической части. Несмотря на то, что монтажом газопровода в частном доме или многоэтажке должны заниматься только специалисты, порядок проведения работ мы все-таки знать обязаны.

Как произвести прокладку газоснабжения — пошаговая схема

Шаг 1: Составление проекта

Собрав всю необходимую документацию, можно приступить и к подготовке проекта. В нем указывается абсолютно все: размеры труб и их материал, расположение различных деталей, газовых приборов. Обязательно оговариваются виды этих устройств. Указываются и места крепления счетчиков. Еще на этом этапе проводится расчет всей системы. Но учтите, делается это все специальной организацией и только при наличии у нее соответствующей лицензии. В противном случае документ будет недействителен и вам придется все переделывать, а это и лишние нервные клетки, и, конечно же, материальные затраты.

Так что очень внимательно относитесь к выбору подобной службы. Лучше всего будет обратиться в фирму, которая имеет право заниматься не только проектированием, но еще и монтажными работами. Так вы можете сэкономить около 25%. Итак, для создания проекта вам необходимо предоставить организации пакет следующих документов: технические условия и сертификаты на устанавливаемое оборудование. Если есть подземный газопровод, то, возможно, придется делать еще и топографическую съемку. Также могут попросить и исполнительную документацию на сам газопровод.

На фото — подземный газопровод частного дома

В итоге проектная организация обязана приехать на объект, изучить условия, снять все необходимые замеры, сделать чертежи, в которых указываются все точки подключения газа к отопительным и прочим приборам. После чего идет согласование технической документации в отделе газопоставляющей организации и других инстанциях. В завершение у вас на руках должен быть документ, подтверждающий, что проект полностью соответствует нормам.

Шаг 2: Подготовительные работы

Основные требования к установке газопровода мы уже рассмотрели, но следует еще и правильно подготовить или построить помещение, в котором будет располагаться все необходимое оборудование. В нем обязательно должно быть окно, которое полностью открывается. Это позволит проветривать комнату в любой момент, ведь газ известен не только своими взрывоопасными характеристиками, но еще и очень токсичен. В связи с этим следует побеспокоиться и о качественной вентиляционной системе.

Высота потолков в помещении не может быть менее 220 см. Играет роль и площадь, если у вас печь всего на 2 конфорки, то вполне достаточно будет восьми квадратов. Для трехконфорочных не менее 12 м², а установить оборудование с 4 конфорками позволяется только в помещении объемом минимум 15 квадратных метров. Когда речь идет об отопительных котлах мощностью более 30 кВт, то наша котельная должна быть только отдельно расположенным зданием. Естественно, проживать в нем нельзя.

Фото отопительного котла частного дома

Шаг 3: Монтаж стояка

Провести газ в доме невозможно, не обустроив ввода. Он представляет собой отверстие над фундаментом. В нем устанавливают специальный футляр. Через него проходит труба, одни конец которой подведен к стояку, а второй является частью внутреннего газопровода. Стояк монтируется строго вертикально на расстоянии 15 см от стены. Для более надежной фиксации можно закрепить его крючками. Труба подводится под наклоном от стояка.

Шаг 4: Прокладывание труб

Монтируя трубопровод в стенах, его элементы пропускают только через гильзы. Обязательно покрывают участки труб, которые будут замурованными в стене, масляной краской. Затем свободное пространство между гильзой и трубой следует заполнить просмоленной паклей, а потом залить все битумом. Трубопровод в местах пересечения со стенами дома должен быть цельным, без стыков. Вообще, желательно сделать как можно меньше сварных и резьбовых соединений, соответственно трубы подбираются максимальной длины. Монолитная конструкция более надежна. В некоторых случаях, когда необходимо произвести незначительную манипуляцию с трубой, например, разогнуть, согнуть или немного развернуть, допускается подогрев газовой горелкой.

Все узлы подготавливаются внизу, на высоте проводят только сборку и крепеж подготовленных элементов. Трубы, диаметр которых не превышает 40 мм, разрешается фиксировать к строительным конструкциям посредством крючков или хомутов. При этом крепежные детали плотно загоняются в поверхность через деревянные пробки или заливаются цементом. Если используются трубы большего диаметра, то для их фиксации берутся подвески либо кронштейны.

На фото — сборка элементов газоснабжения

Шаг 5: Сварочные работы

Уже было подмечено, что части трубопровода соединяются сваркой, при этом к такому виду работ предъявляются весьма серьезные требования. Шов не получится должного качества, если место соединения заранее не подготовить. Для этого концы труб подрезают, выпрямляют при необходимости и зачищают поверхность минимум на 10 мм с каждой стороны. Затем устанавливают соединяемые элементы соосно, выдерживая одинаковый зазор не более 2 мм по всей окружности.

Шаг 6: Сборка резьбовых соединений

Чтобы у газа не было шансов просочиться через такие соединения, их нужно собирать определенным образом. Сначала обрабатываем резьбу белилами, а затем наматываем на нее полосу длинноволокнистого льна либо фум-ленту по часовой стрелке. После можно накрутить вторую часть узла.

Шаг 7: Прием

После окончания монтажа внутреннего газопровода на объект должна выехать комиссия и принять участок. Также представитель этой организации обязан провести инструктаж по технике безопасности и рассказать, как пользоваться газовым оборудованием.

</index>

Советы по экономии

Содержание

Дымоход является важнейшей составляющей системы отопления дома, обеспечивающей удаление газообразных продуктов сгорания, образующихся при утилизации закладываемого в печь топлива. Помимо этого, с его помощью удаётся избежать попадания внутрь помещения угарного газа и других, опасных для здоровья человека элементов, содержащихся в отработке.

Как правило, порядок обустройства этих элементов отопительной системы закладывается ещё при проектировании будущего строения и предполагает их внутреннюю или наружную прокладку.

ВажноПри монтаже дымохода в уже построенном здании из-за сложности его проводки сквозь крышу вывод канала предусматривается через отверстие в стене. При этом варианте исполнения сам дымоход будет полностью или частично располагаться снаружи здания.

В указанной ситуации необходимо иметь чёткое представление о том, как вывести дымоход через стену наружу в уже обжитом помещении.

Требования к выводным каналам и их виды ↑

Перед обустройством дымохода необходимо учесть ряд моментов, касающихся допустимости прокладки в том или ином помещении. При его проводке через стену должны соблюдаться следующие обязательные условия:

По своему конструктивному исполнению предназначенные для вывода через стену дымоходы делятся на одноконтурные и двухконтурные системы.

Одноконтурное исполнение отводящего дым канала допускается при наружном размещении дымохода в сооружениях из негорючего материала (кирпича и бетона). Его основные преимущества – это относительная простота монтажа и невысокая стоимость. К особенностям этого способа обустройства дымоотвода можно отнести использование стандартных стальных и нержавеющих труб.

При монтаже двухконтурной отводной системы используются не одна, а две вставленные она в другую трубные заготовки. Перед тем как вывести трубы от печи через стену в промежутке между ними размещается слой утеплительного материала. Такой вариант обустройства проходящего через стену дымохода имеет повышенную степень термической защиты и рекомендуется к применению в деревянных строениях.

На заметкуВсё большее распространение в частном строительстве получают конструкции на основе современных сэндвич труб, отличающиеся своим привлекательным видом, сравнительно малым весом и длительными сроками эксплуатации.

Понятно, что монтаж дымохода через стену в деревянном доме предполагает его частичную или полную прокладку с внешней стороны жилого здания. Разберём положительные и отрицательные стороны этого способа обустройства выводного канала.

Преимущества наружной прокладки дымоходов ↑

Наружный способ проводки отводящей трубы имеет следующие очевидные преимущества:

К легко устранимым недостаткам такого подхода следует отнести:

Несмотря на все эти сложности, при решении вопроса о том, как сделать дымоход через стену, предпочтение обычно отдаётся его внешнему размещению (полному или частичному).

Сборка дымохода и его вывод через стену ↑

Перед началом монтажных работ следует подготовить полный комплект деталей, входящих в состав обустраиваемой конструкции. Он должна состоять из следующих стандартных компонентов:

• набор труб и стыковочных элементов (тройников, в частности), необходимых для разветвления дымохода и его вывода наружу;
• так называемые «колена», посредством которых удаётся сформировать изгиб трубоотвода под нужным углом (его значение обычно указывается в названии этой заготовки);
• крепёжная опорная консоль, посредством которой конструкция фиксируется на стенах (с комплектом специальных хомутов);
• специальный смотровой (ревизионный) тройник, одновременно используемый для очистки канала от сажи;
• встраиваемый в дымоход сборник влаги (конденсата).

При необходимости в состав конструкции вводятся дополнительные смотровые окна и регулирующие заслонки.

Перед тем, как установить дымоход через стену, следует убедиться в том, что угол его подводки к стене в точности равен 90 градусам (для этих целей может использоваться заранее подготовленный угольник). Одновременно с этим нужно будет снять размеры всех заготовок и нанести разметку в месте вывода трубы через стену, задающую расположение и диаметр отверстия под неё.

Все дальнейшие операции осуществляются в следующей последовательности:

ВажноПроход сэндвич трубы через стену также подлежит обязательной термоизоляции.izoliacia-vihoda-1izoliacia-vihoda-2

Специалисты советуют также организовать изоляцию прокладываемых труб от наружной поверхности стен здания (посредством базальтового минерального утеплителя, например). Этот приём обычно применяется при прокладке дымоходов в строениях из древесных материалов.

В заключении отметим, что пользователи нередко задаются таким вопросом: а как вывести трубу из бани через стену и предъявляются ли к этой процедуре какие-то особые требования?

Ответ на это вопрос достаточно прост. В условиях бани отвод дымохода обустраивается точно таким же образом, однако в этом случае к его изоляции предъявляются повышенные требования, а именно:

• отверстие для отводного канала защищается особыми негорючими материалами (огнезащитной тканью, например);
• кроме того, этот участок стены обивается металлическими листами, предохраняющими древесный материал от излишнего перегрева и возгорания.

Все остальные действия по прокладке дымоотвода в бане аналогичны уже описанным ранее операциям.

© 2020 stylekrov.ru

Подключение газа к частному дому – не каждому доступная процедура, но благодаря недорогой стоимости природного топлива она окупается в ближайшие годы. Почти все работы, за исключением земляных и некоторых монтажных, выполняют сотрудники газовых служб по заранее определенному прайсу.

Чтобы сэкономить, домовладельцы часть мероприятий берут на себя – например, роют траншею от магистрали до дома. Также они могут поучаствовать в таком процессе, как прокладка газопровода в футляре через стену. Если разобраться, то с этой процедурой можно справиться самостоятельно, тогда как представители Облгаза берут за это 8-10 тыс. рублей.

Для тех, кто решил своими руками обустроить ввод газовой трубы в дом, мы собрали в одном месте всю информацию о гильзовании. Все от нормативной базы до практических советов вы узнаете из представленной нами статьи. Наши советы будут полезны самостоятельным хозяевам загородной собственности.

Особенности ввода газопровода в дом

Сам процесс гильзования доступен любому, кто держал в руке перфоратор и участвовал в строительстве дома. Но существует ряд нюансов, обязательных для проведения любых работ с подключением газа и с газовым оборудованием. Это связано и с защитой трубопровода, и с безопасностью жильцов.

Для начала разберем, что такое футляр для газовой трубы и зачем он нужен, а затем подробнее остановимся на процессе прокладки газопровода через стену.

На каком этапе устанавливают футляр?

Газовая система, расположенная от места врезки в центральную газораспределительную магистраль до установленного в доме оборудования, называется внутренним газопроводом. Проще говоря, это не только разводка, установленная внутри дома, но и ответвление, расположенное во дворе – под землей, над землей и на участке около стены здания.

Даже если подводка газа от центральной магистрали к дому производится под землей, около здания трубу выводят наружу, а полиэтиленовый шланг заменяют более прочной стальной трубой

Подземный газопровод, соответственно, входит в проект подключения газа к дому. По нормам, в жилые дома подается газ низкого давления – это важно при выборе оборудования.

Не рекомендуется устанавливать котлы в подвалах жилых домов и других местах, где возможно образование взрывоопасных смесей, поэтому ввод осуществляют в нежилое помещение – котельную, коридор или кухню

Возникает вопрос: когда и где лучше установить футляр для ввода трубы в дом? Теоретически, этим можно заняться сразу после утверждения проекта, когда точно известны места установки газового оборудования и выхода трубопровода из земли.

Обычно стремятся к сокращению расстояния между этими двумя точками, то есть газовую магистраль выводят наружу максимально близко к котельной дома или другому нежилому помещению, где планируется установить или уже установлены газовые агрегаты – колонки, котлы, плиты.

Чтобы не задерживать работы по подключению, оборудование рекомендуем закупить и установить заранее – на местах, указанных в проекте. За самовольный перенос в другое место владельцев домов штрафуют

Проделывать отверстие в стене лучше всего, когда уже оборудован вывод газопровода из земли наружу. Если магистраль надземная, то после ее подводки к дому, чтобы точнее определить место ввода. Другими словами, наиболее удачный момент для прокладки газопровода в футляре – окончание внутренних и наружных работ.

Для чего необходимо гильзование?

По нормативным требованиям, проводить любые коммуникации – газовые, водопроводные, отопительные, канализационные трубы, дымоходы и вентиляционные каналы – сквозь стены без дополнительного усиления запрещено.

В качестве защитной конструкции и выступает футляр или гильза – прочный металлический кожух, предохраняющий трубу от механических повреждений.

Самостоятельно изготовленный футляр – это обычно кусок металлической трубы, по диаметру превосходящий трубу прокладываемой магистрали, надежно зафиксированный в месте ввода

Основная задача футляра на стальном внутреннем газопроводе – принимать напряжение стены на себя и снимать нагрузку с трубопровода. Применение футляров характерно для работ по монтажу газовых магистралей.

Например, оно обязательно при прокладке газовых труб под автомобильными или железнодорожными полотнами, а также в грунтах, не вполне соответствующих условиям монтажа – пучинистым или затапливаемым.

Футляр для установки в стену отличается от специального оборудования, размещаемого при монтаже распределительных магистралей, тем не менее, он также должен быть прочным и износостойким.

По этой причине запрещено в качестве гильзы использовать полистирол, полиэтилен или другие полимеры – подходит только сталь, нержавеющая или дополнительно обработанная от коррозии.

Нормативная база – основа работы

Что делать, если вы не уверены в выборе материала или у представителей проверяющей инстанции возникли претензии? Лучше подстраховаться и выполнить монтажные работы, опираясь на законодательно принятые нормы.

Вам достаточно обратиться к документу СП 42-101-2003, а точнее, к пункту 6.7, в котором точно указаны нюансы выбора материала и монтажа:

• в качестве изоляционного материала, служащего прокладкой между трубой и футляром, используют резиновые втулки, просмоленную паклю или другой похожий по характеристикам материал;
• зазор с наружной стороны футляра плотно заделывают бетонным раствором;
• расстояние от стенки трубы до стенки футляра – не менее 10 мм, исключение составляют трубы с диаметром мм – не менее 5 мм;
• гильза не должна выходить за границы стены, но если труба пересекает горизонтальное перекрытие, футляр должен выступать на 50 мм с обеих сторон.

Еще одно очень важное условие – труба, заключенная в футляр, не должна иметь ни разъемных, ни сварных соединений.

Защиты требует не только газовая труба, но и сама гильза – перед установкой рекомендуем ее обработать антикоррозийным средством, например, покрасить в 2 слоя специальной краской по металлу

Эстетика здания не пострадает, так как по окончании работ снаружи место установки футляра декорируется отделочным материалом, а внутри – штукатуркой. Если дом деревянный, а обшивка не планируется, советуем работы по гильзованию проводит более аккуратно.

Изготовление или покупка?

В продаже можно найти большое количество готовых решений – от недорогих штампованных 20-рублевых гильз небольшого диаметра до изделий, выполненных из толстостенной конструкционной стали. Практически все футляры универсальны, то есть используются для изготовления проходок для любых коммуникаций, в том числе и газовых.

Для защиты от воздействия влажной среды производители наносят на металл цинковое покрытие или краску. Изделия подходят для монтажа в любых видах стен, имеют сертификаты пожарной безопасности

Но если нет желания использовать покупную деталь, а под рукой много материала, оставшегося от строительства дома, то можно сделать гильзу своими руками. Подойдет труба большого диаметра, по нормам – превышающая газовую трубу примерно на 20 мм.

От трубы отрезают фрагмент, по длине равный ширине стены – его края не должны выступать за поверхность. Торцы зачищают, чтобы они не имели заусенцев и острых ребер. Затем заготовку покрывают защитной краской по металлу, лучше в 2 слоя – гильза готова.

Инструкция по монтажу футляра

Процесс установки футляра прост и занимает немного времени. Заранее необходимо подготовить инструмент для пробивки стены и материал для заделки полостей между гильзой и стеной.

Пошаговая инструкция:

1. Проделать в стене отверстие диаметра, превышающего расчетный диаметр газопровода, в месте, определенном проектом.
2. Гильзу поместить внутрь отверстия, проверить, соответствует ли она по размерам.
3. Зазор между гильзой и стеной плотно заполнить бетонным раствором.
4. Дождаться, пока раствор высохнет, и проверить стабильность монтажа.

Остальные работы обычно проводят сотрудники газовой службы – прокладывают газопровод и изолируют его.

Для пробивки бетонной или кирпичной стены используют или обычный перфоратор, или алмазное бурение – дорогое удовольствие, но в результате его получается ровное и красивое отверстие

Если дом деревянный, то большое отверстие в брусе можно сделать дрелью, просверлив по периметру или применив коронку большого диаметра.

Отличия ввода баллонного газа

Баллоны с газом размещают в металлическом ящике снаружи дома, а соединение с плитой производят посредством гибкого, а не металлического шланга.

Схема монтажа газового оборудования в системе с баллонами. Защиту резинового шланга обеспечивает надежная металлическая гильза, установленная в стене дома

Дом брусовый, а шланг подачи газа – небольшого диаметра, поэтому сделать отверстие и установить футляр несложно.

Галерея изображенийДля сверления рекомендуем использовать дрель с коронкой чуть больше 32 мм – такого диаметра будет футлярРезиновый шланг, идущий с улицы, переходит в сильфонный, который затем подключается к газовой плитеВ месте перехода шланги тщательно герметизируют, надежно фиксируют на стене. Здесь же устанавливают отсекающий кранОсобенность футляра в том, что он выступает за пределы стены и тянется до металлического ящика, предназначенного под установку баллоновОтверстие в стене деревянного домаВвод газового шланга с внутренней стороныПереходник с резинового на сильфонный шлангМеталлическая гильза с наружной стороны дома

Нельзя устанавливать гильзу между брусьями или бревнами, отверстие рекомендуют высверливать посередине.

Выводы и полезное видео по теме

Как не нужно прокладывать газовую трубу через стену:

Монтаж гильзы своими руками:

Использование футляра для кирпичной стены:

Проход трубы через стену – не самый сложный и трудоемкий этап в процессе газификации частного дома, но требует как выполнения нормативных требований, так и аккуратности в работе. Чтобы в дальнейшем не возникло проблем с газовой службой, рекомендуем действовать строго по проекту и согласовать все работы с сотрудниками контролирующей инстанции.

Хотите рассказать о собственном опыте в устройстве гильзы для ввода в дом газовой трубы? Располагаете полезной информацией по теме статьи? Пишите, пожалуйста, комментарии в находящейся ниже блок форме, задавайте вопросы, размещайте тематические фотоснимки.
