Многофункциональные электросчетчики «МИКРОН» СЭБ-1TM.02Д

Модели однофазных и однотарифных электросчётчиков Микрон СЭО – учётные приборы от нижегородского производителя. Эти аппараты рассчитаны на эксплуатацию в электросетях с активной электрической энергией стандартным напряжением 220В.

Устройство счётчика

В корпусе прибора, закрытом крышкой, размещаются следующие детали и узлы:

• печатная плата;
• клеммная коробка;
• механическое счётное устройство.

Подключается аппарат без использования трансформатора – шунтированием.

Технические характеристики

Технический паспорт 1.15: Смотреть

Технический паспорт 1.12: Смотреть

Срок службы прибора

Энергомер может эксплуатироваться в пределах нормативного срока, составляющего 30 лет. Обязательства производителя распространяются на начальные 5 лет от даты выпуска, отмеченной в паспорте электросчётчика.

Межповерочный интервал

Поверка этого учётного прибора должна выполняться аккредитованной организацией с периодичностью не реже одного раза в 16 лет.

Стоимость счётчика

Стоимость аппарата колеблется в пределах от 650 до 1700 рос. руб. Ценовая политика реализующей компании определяется размером приобретённой партии и выбранной комплектацией прибора.

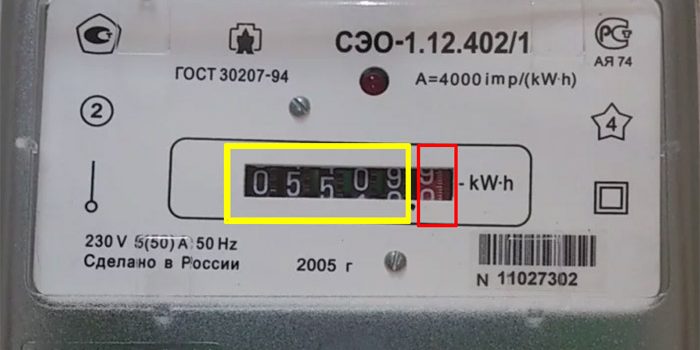

Как снять показания

Показания с 5-разрядного механического белого табло выписываются без учёта десятичной доли(красный прямоугольник), барабан которой выполнен в красном цвете. Точное значение потреблённых киловатт-часов электрической энергии определяется после вычитания показателя прошлого месяца.

Преимущества прибора

Прибор характеризуется следующими достоинствами, присущими современному изделию, одновременно сохранившему традиции надёжности моделей советской эпохи:

• простотой конструкции и надёжностью в эксплуатации. Подтверждение этому – пятилетний гарантийный срок;
• высокой точностью измерений;
• наличием большого количества исполнений, позволяющих потребителю выбрать устраивающую его комплектацию;
• возможностью удалённого контроля показателей – потребителям не обязательно лично встречаться с контролёрами энергонадзора;
• простым подключением;
• разумной ценой, учитывающей особенности комплектации.

Рекомендуем:  Электросчётчик Матрица — преимущества и характеристики

Широкий ассортимент продукции полностью прошёл сертификацию по государственным стандартам, устанавливающим требования качества к измерительным приборам.

Разновидности данного счётчика

Изделия представлены в трёх базовых разновидностях, комплектуемых по желанию покупателя.

1.15

В технических характеристиках данной модели величины базового (предельного) электротока соответственно составляют 5 (60) и 10 (100) ампер. Класс точности – 1 или 2. Прибор оборудован телеметрическим выходом.

1.120Д

От предыдущей модификации аппарат отличают величины рабочих и предельных электротоков 5(80) или 5 (100) ампер, степень точности – только первая. Остальные критерии аналогичны.

1.21

Эта модификация выполнена с токовыми характеристиками 5 (100) ампер и наличием импульсного выхода.

Установка счётчика

Монтаж электросчётчика должен производиться квалифицированным электромонтёром, но при постановке изделия на учёт необходимо пригласить представителей энергопоставляющей компании. Если требования изготовителя и нормативной документации, относящиеся к установке данной модели, соответствуют фактическому монтажу, прибор регистрируется ответственным лицом организации с отметкой в паспорте.

Схемы подключения указаны в технической документации изделия (паспорте), сопровождающей приобретённую продукцию со стороны изготовителя.

Умные Счётчики

Сбор и передача данных о расходе ресурсов используя отечественную микроэлектронику с сертифицированной криптозащитой

Счётчики с беспроводным сбором данных по защищённому каналу связи (LoRa, NB-IoT)

Сертифицированная аппаратная защита передаваемых данных — гарантия достоверности

Счетчик электроэнергии однофазный

Счётчик электрической энергии ООО «НПК «Инкотекс» с радиомодулем. Совместная разработка «Вега Абсолют» и «Микрон».

Счётчик электроэнергии трёхфазный

Счётчик электрической энергии ООО «СПб ЗИП» с радиомодулем. Совместная разработка «Вега Абсолют» и «Микрон».

Счетчики холодного, горячего водоснабжения

Счётчик воды крыльчатый, электронный, с диаметром условного прохода 15 или 20 мм. Совместная разработка «Вега Абсолют» и «Микрон».

Особенности решения:

• Низкая стоимость устройств
• Низкое энергопотребление радиомодуля — до 10 лет работы от одной батарейки
• Высокая проникающая способность позволяет принимать сигнал от устройств из труднодоступных мест
• Гарантия достоверности передаваемых данных
• Гибкие настройки системы
• Поддержка самых современных стандартов связи LoRa и NB-IoT

500 товаровБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.03.13 Доставка: Москва 18240a18240aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.02М (02М.05) Доставка: Москва 10000a10000aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.03.10 Доставка: Москва 12890a12890aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.02Д Доставка: Москва 8520a8520aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.02Д (02) Доставка: Москва 8520a8520aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.03.04 Доставка: Москва 14170a14170aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.02М (02М.07) Доставка: Москва 8420a8420aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.03.16 Доставка: Москва 13880a13880aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.02М (02М.08) Доставка: Москва 15070a15070aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.03.54 Доставка: Москва 21580a21580aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.03.46 Доставка: Москва 21580a21580aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.03.42 Доставка: Москва 18910a18910aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.02М (02М.09) Доставка: Москва 14440a14440aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.03.15 Доставка: Москва 14580a14580aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.03.00 Доставка: Москва 11500a11500aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.03.20 Доставка: Москва 13880a13880aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.03.08 Доставка: Москва 13670a13670aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.03.50 Доставка: Москва 21580a21580aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.02М (02М.01) Доставка: Москва 8390a8390aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.03.14 Доставка: Москва 15470a15470aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.02М (02М) Доставка: Москва 9360a9360aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.02М (02М.03) Доставка: Москва 7580a7580aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.02М (02М.11) Доставка: Москва 10000a10000aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.02М (02М.10) Доставка: Москва 10790a10790aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.02М (02М.06) Доставка: Москва 10790a10790aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.02Д (06) Доставка: Москва 11660a11660aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.02М (02М.04) Доставка: Москва 11740a11740aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии СЭБ-1ТМ.02М (02М.02) Доставка: Москва 8550a8550aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один клик

2 страница из 18

МенюРазместить прайс листОбратная связьКак покупать?Цена:от aдо a

Электросчётчики СЭБ – однофазные, многотарифные приборы по коммерческому или техническому учёту активной и реактивной составляющей электроэнергии при подключении в двухпроводные сети переменного тока. Аппараты могут применяться на любых индивидуальных объектах для взаиморасчётов с поставщиками ресурсов или замеров расхода и характеристик сети на отдельных участках промышленного или коммунального предприятия.

Вид счётчика – СЭБ 1ТМ.02М.04

Устройство и принцип работы

Прибор комплектуется следующими узлами и элементами:

• корпусом;
• клеммной колодкой с крышкой;
• батареей питания часов;
• печатной платой с жидкокристаллическим дисплеем, микроконтроллером;
• прочими элементами для связи со сторонними устройствами.

Конструкция и устройство прибора

Принцип работы аппарата рассчитан на математическое вычисление параметров с выводом их на дисплей и фиксацией в памяти прибора. Изделие может выполняться в виде единого моноблока или с расщеплённой архитектурой (в зависимости от исполнения).

Технические характеристики

Характеристики	Величина
Базовый (максимальный) ток, А	5 (75); 5 (80)
Ток чувствительности, мА	20
Номинальное напряжение, В	220 (230)
Установленный диапазон рабочих напряжений, В	от 160 до 265
Номинальная частота сети, Гц	50
Диапазон частоты сети, Гц	от 47,5 до 52,5
Класс точности	1 или 2
Рабочие условия эксплуатации электросчетчика:
Масса электросчетчика, кг	0,85
Габаритные размеры, мм	108х113х66,5
Средняя наработка до отказа, час	165000
Способ крепления	ДИН-рейка
Срок службы, лет, не менее	30
Межповерочный интервал, лет	16
Цена, рос. руб.	от 10000

Документация

Руководство по эксплуатации (модель СЭБ-1ТМ.02.Д): Смотреть

Руководство по эксплуатации (модель СЭБ-1ТМ-02.М): Смотреть

Руководство по эксплуатации (модель СЭБ-1ТМ-03): Смотреть

Свидетельство СИ: Смотреть

Описание типа: Смотреть

Декларация соответствия: Смотреть

Гарантия на прибор

Продолжительность действия заводской гарантии на случай брака, допущенного при изготовлении, составляет 3 года от момента установки или приобретения. К гарантийному обслуживанию не принимаются приборы с механическими повреждениями, нарушениями заводских пломб или в неполной комплектации.

Преимущества прибора

Конкурентные преимущества счётчика:

• высокая точность измерений;
• большой межповерочный интервал;
• длительный нормативный срок службы;
• надёжная защита от вмешательства в работу;
• современный дизайн;
• незначительная масса;
• удобство монтажа и подключения;
• широкий функционал возможностей при большом выборе модификации, в зависимости от характера эксплуатации.

Разновидности счётчика

Производятся следующие модели счётчиков:

• 1ТМ-02.Д – 4 исполнения;
• 1ТМ-02.М – 12 исполнений;
• 1ТМ-03 – 44 исполнения.

Модели отличаются комплектацией, токовыми характеристиками и другими особенностями, указанными в руководстве по эксплуатации от изготовителя.

Замена батарейки

Резервная батарея расположена в отдельном слоте под дисплеем и не требует для замены демонтажа счётчика, установленного внутри помещения (при раздельной компоновке) и невозможна без разборки аппарата для прибора наружного размещения.

Модель батарейки – XL050F, напряжение – 3,6 В. Последовательность операций при замене:

1. Снимается пломба с прозрачного кожуха.
2. Убирается кожух и вложенная шкала.
3. С помощью паяльника, убирается старая батарея и впаивается новая.
4. Проверяется величина напряжения на контактах.
5. Прибор собирается и пломбируется в обратном порядке.

Снятие показаний

Для снятия показаний необходимо:

1. Записать целое значение киловатт-часов, без учёта дробной доли (правее запятой) по первому тарифу.
2. Отнять значение по прошлому периоду.
3. Умножить разницу на размер расценки.
4. Повторить процедуру для остальных тарифных планов.
5. Суммировать результаты.

Переключение пунктов меню возможно автоматически или нажатием на кнопку.

Можно ли сэкономить

Чтобы снизить размер платежей, рекомендуется наибольшие энергозатраты производить во время действия дешёвого тарифа, исключить неоправданные траты ресурсов, неплотности контактов и соблюдать правила обращения с оборудованием.

Защита прибора не позволяет самовольно снизить или замедлить учёт показаний.

Подключение счётчика

Изделие устанавливается с помощью ДИН-рейки. Возможна раздельная установка, с размещением измерительного блока на линии, а отображающего модуля – внутри помещения. Работы должны выполняться электромонтёром с группой электробезопасности не ниже третьей. Предварительно отключается подача тока.

Схема подключения аппарата указывается на крышке клеммного модуля и в руководстве по эксплуатации.

Пуск в работу счётчика фиксируется записью в сопроводительной документации работником специализированной организации, подключавшей прибор.

В электрические сети (2-х проводные, переменный ток 50 Гц) для учета проходящей активной энергии сразу по нескольким тарифам устанавливают счетчик СЭБ-2А. Он позволяет дифференцировать показания по таким критериям:

• текущее время;
• потребляемая мощность;
• суммарное количество электроэнергии за период.

Активную составляющую электроэнергии счетчик регистрирует без привязки к направлению движения тока. Данные сохраняются в энергонезависимой памяти. При подключении резервного ввода питания 9 – 12 В их можно считывать при обесточивании основной сети.

Модификации

Прибор учета электрической энергии показывает заданные параметры на индикаторе вида ЖКИ (жидкие кристаллы) либо отсчетном электромеханическом устройстве (ОУ). Циферблат, табло экранированы от влияния электромагнитных полей. Включение в схему системы АСКУЭ электросчетчик СЭБ-2А оснащен:

• оптическим портом;
• выходами программируемых импульсов с интерфейсом связи RS-485.

Это дает возможность непрерывного контроля лимитов энергопотребления с автоматическим отключением нагрузки при их превышении.

Прибор микрон СЭБ-2А модифицируют:

• пределами рабочих температур (от -20°С или -40°С до +55°С);
• типу подключения к контролируемой сети (через трансформаторы тока, шунтирование, токовый комбинированный датчик);
• классам точности (1,2);
• току номинальному/максимальному (5/50 или 10/100 А);
• установке специальной электронной пломбы.

В паспорте на изделие, сертификате, инструкции по эксплуатации должны быть даны ссылки на ГОСТ Р 52320-2005, 52322-2005, ИЛГШ.411152.112 ТУ.

Технические характеристики

Рабочие и пороговые данные работы узлов счетчика у приборов с разным классом точности отличаются. Для 1 класса заданный порог чувствительности составляет 20мА (ном 5А), 40 мА (10А). 2 классу точности соответствуют 25 мА, 50 мА. Потребляемая собственная активная мощность – 1,6 Вт.

Считающий механизм выполнен с такой разрядностью (кВтч): младший 0,1, старший 10 000.

Рекомендуем:  Электросчетчик Нева МТ 323 — описание, характеристики

Перевод на летнее (и обратно) время можно задать автоматически или запретить.

Внутренний отсчет времени при отключенном питания сохраняет отклонение не более 0,5 с/сут. Архив показаний содержит информацию 10 лет без подачи напряжения. Отказ при наработке не меньше 88 000 ч. Срок эксплуатации (в среднем) 30 лет. Поверка производится с периодичностью 10 лет.

Как снять показания СЭБ 2А

Перед тем, как первый раз заплатить за свет, нужно прочитать руководство пользователя по своей модели СЭБ 2А.

При электромеханическом циферблате снять показания счетчика можно простым суммированием цифр по каждому тарифу. Первые 5 дисков (слева — направо) показывают потребленные кВтч, последний – десятые доли.

У многотарифного электронного Микрона нужно нажать на передней панели кнопку. На дисплее последовательно появятся текущие значения:

• мощность;
• разрешенный к потреблению лимит;
• потребление за месяц, год по каждому тарифу;
• тарифный график на этот день недели.

Показания на индикаторе соответствуют положению «галочек» над соответствующей надписью по краю дисплея (например, Т1 дневной тариф, Т2 – ночь). Значность параметра представлена в виде ХХХХХХ.Х кВт. Если эти зоны совпадают по заданным значениям, то на дисплее выдается только указатель над Т2.

При длительном сроке службы величина потребления превышает число знаков на табло. Тогда оплату за электричество считают по такой формуле: 1 ХХХХХХ.Х (текущие данные) — ХХХХХХ.Х (прошлый месяц)= потребленная мощность.

Установка счетчика

Подключение СЭБ 2А выполняется прямо к сети с 230В. Монтаж прибора может выполнять специалист с III группой электробезопасности.

Перед началом операции нужно изменить заводские адрес и пароль, чтобы исключить несанкционированный доступ к программному обеспечению.

После внешнего осмотра (отсутствие повреждений корпуса, пломб), счетчик крепят на место его работы.

Рекомендуем:  Счетчик электричества Меркурий 234: описание, характеристики

Подключение выполняют по одной из схем:
