Металлопластиковые трубы для системы отопления: монтаж, отзывы, диаметры и маркировка

Для проведения в здания отопления и горячего водоснабжения во многих странах мира сегодня используют металлопластиковые трубы для отопления. Они отлично функционируют и демонстрируют хороший КПД благодаря своим температурным и гидравлическим характеристикам, отвечая при этом всем гигиеническим требованиям. Об их достоинствах, особенностях маркировки и установки и пойдет речь в данной статье.

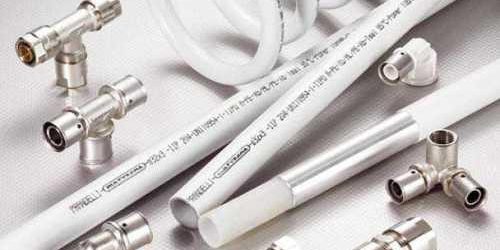

Металлопластиковые трубы отличает наличие металлических фитингов и возможность легкой гибки трубы

Достоинства металлопластиковых труб

Уже из названия понятно, что для производства труб используются металлические и полимерные материалы, сочетание которых гарантирует долговечность и надежность изделий. К основным преимуществам труб из металлопластика относятся:

простота монтажа – необходимость использования сварочного оборудования отсутствует, так как элементы трубопровода соединяются посредством фитингов;
небольшой вес изделий;
высокая коррозионная стойкость;
длительный срок эксплуатации трубопроводов – в среднем 20 лет и более;
устойчивость к изменению температурного режима внутри системы;
отсутствие линейного расширения при нагревании, что позволяет применять трубы в самых разных областях;
при прокладывании трубопроводов доступен настенный и напольный способы монтажа;
поверхность изделий химически инертна, что сводит к нулю вероятность образования и развития плесени и опасных для жизни грибков внутри труб;
доступная цена по сравнению со стоимостью медных или чугунных аналогов.

Структура металлопластиковой трубы

Маркировка металлопластиковых труб

Маркировка на трубы из металлопластика наносится с целью идентификации изделий. Умение читать условные обозначения, расположенные на поверхности труб – это залог того, что при покупке Вы подберете оптимальный вариант.

Итак, маркировка труб включает в себя:

1) тип полимерного материала:

полиэтилен (PE-R);
полипропилен (PP-R);
сшитый полиэтилен повышенной прочности (PE-X);
полиэтилен термостойкий (PE-RT).

2) диаметр – производители изготавливают трубы с сечением 10 ? 1200 мм; наиболее популярные диаметры приведены в таблице ниже;

Металлопластиковые трубы для отопления: диаметры, вес и толщина стенки

3) вид сшивки изделий – сшивка металлопластиковых труб осуществляется разными методами:

с помощью пироксида (сшивка а);
газом силана (b);
посредством направленного потока электронов (с);
способом азосоединения молекул (d).

Кроме перечисленных характеристик, на металлопластиковых трубах дополнительно обозначается:

номер партии;
номер смены, выпустившей партию изделий;
номер конвейера и машины;
дата производства.

Пример маркировки металлопластиковой трубы

Металлопластиковые трубы, имеющие сертификат качества, прослужат дольше, поэтому требуйте у продавцов документы, подтверждающие качество реализуемого товара.

Установка трубопроводов из металлопластиковых труб

Способы соединения

Как уже отмечалось, монтаж системы отопления металлопластиковыми трубами легок и не требует наличия у Вас оборудования для сварки. Соединение производится специальными фитингами из металлопластиковых материалов, ассортимент которых очень разнообразен: переходные муфты, тройники, угольники и т. д.

В переводе с английского слово «fitting»означает буквально «монтировать, прилаживать», то есть фитинги – это соединительные элементы, устанавливаемые на участках трубопроводов, где происходит стыкование или разветвление труб. Это очень удобный способ соединения, обеспечивающий долговечность, высокое качество и надежность систем отопления. С помощью разнообразных фитингов можно произвести грамотный и квалифицированный монтаж самых сложных схем разведения труб.

Фитинги в зависимости от способа закрепления на трубах выпускаются клеевыми, резьбовыми или компрессионными. Для соединения частей металлопластикового трубопровода используются обжимные и пресс-фитинги.

Соединение труб пресс-фитингами

В качестве соединителя наиболее популярны пресс-фитинги, они применяются при монтаже систем отопления, водопровода и подачи газа. Конструкция данных соединительных узлов содержит втулку, вставленную в корпус, обжим производится специальным приспособлением.

Пресс-фитинги обеспечивают соединению надежность и повышенную герметичность, имея при этом хороший внешний вид, в связи с чем система отопления из металлопластиковых труб может прокладываться как скрытым методом, так и наружным. Имеют данные фитинги, конечно, и недостатки. Во-первых, более высокая стоимость изделий в сравнении с другими видами, а во-вторых, с их помощью получаются только неразъемные соединения, которые невозможно демонтировать, не нарушив их целостности.

Для установки пресс-фитингов на трубы Вам понадобится ручной или электрический инструмент – пистолет, который можно приобрести в специализированных магазинах.

Технология монтажа пресс-фитингами

Соединение труб обжимными фитингами

Для монтажа другого вида соединительных изделий – обжимных фитингов, понадобится такой инструмент:

гаечные ключи;
фаскосниматель – для зачистки концов соединяемых труб;
трубогиб – для изменения формы труб;
труборез – для коррекции размеров труб.

Принцип установки обжимных фитингов состоит в том, что обжимное кольцо сдавливается и фиксируется на месте стыка посредством затягивающей гайки. Такие фасонные изделия стоят на порядок дешевле и создают благодаря разборной конструкции разъемное соединение, то есть могут неоднократно применяться после демонтажа старого трубопровода. Касательно отрицательных качеств, стоит отметить следующие:

необходимость периодического подкручивания затягивающих гаек – 3-4 раза в год для профилактики или чаще (в случае появления протечек из мест соединения);
обеспечение постоянного доступа к стыкам труб – это означает, что скрыть коммуникации с данным способом соединения трудно, зачастую невозможно.

Технология монтажа труб обжимными фитингами

Видео по теме

Инструкция по установке металлопластиковых трубопроводов

Если Вы прокладываете в квартире металлопластиковые трубы для отопления – монтаж производите с учетом нескольких важных рекомендаций:

при фиксировании труб на стенах интервал между креплениями должен быть максимум 0,5 м, иначе в процессе эксплуатации возможно провисание труб, приводящее к нарушению движения и циркуляции теплоносителя;
нежелателен монтаж металлопластиковых труб снаружи помещения, так как при размораживании отопительной системы они могут лопнуть. Это приведет к аварийному отключению нагревательного котла и необходимости замены всей системы отопления.

Крепление трубопровода к стене

Изделия из металлопластика хорошо зарекомендовали себя в сфере применения в отопительных системах. Остается только выбрать подходящий бренд. О том, как «ведут» себя при эксплуатации конкретные металлопластиковые трубы для отопления – отзывы пользователей расскажут лучше всего.

Из чего состоит МП труба

Металлопластиковая труба представляет собой изделие в виде сложной пятислойной конструкции. Каждый из имеющихся слоев выполняет определенные функции.

Структура МП трубы

Наружный полимерный слой

Наружный слой представлен в виде трубы из особо прочного пластика (полимерный материал). Он обеспечивает защиту изделия от механических повреждений, воздействия химически агрессивных веществ и уменьшает его теплопроводность, снижая тем самым интенсивность образования на поверхности трубы конденсата.

Промежуточный алюминиевый слой

Алюминиевая труба служит для увеличения жесткости изделия, частичной компенсации его теплового расширения в ходе эксплуатации, а также препятствует проникновению кислорода из окружающей среды.

Внутренний полимерный слой

Увеличить

Внутренняя труба из пищевого пластика обладает особо гладкой поверхностью. Это снижает внутреннее сопротивление трубы при протекании по ней жидкостей и препятствует образованию отложений в виде накипи и ржавчины.

Клеевая прослойка

Прослойки из клеевого состава между алюминиевой трубой, наружным и внутренним полимерным слоем обеспечивают надежное соединение всех слоев, образуя единую прочную конструкцию.

В качестве наружных и внутренних полимерных слоев используются:

чаще всего — сшитый полиэтилен высокого давления (РЕХ);
реже — полимеры из термостойкого полиэтилена (PE-RT), полиэтилена (PE-R) или полипропилена (PP-R).

Плюсы и минусы изделия

По сравнению с другими видами пластиковых и металлических труб для отопления, металлопластиковые обладают рядом достоинств, к которым относятся:

полная антикоррозийность и отсутствие образования внутренних отложений;
химическая устойчивость к воздействию большинства агрессивных сред и токсических веществ;
высокие антистатические и диэлектрические свойства материала;
низкое внутреннее гидравлическое сопротивление трубы, обеспечивающее ее высокую пропускную способность;
небольшая теплопроводность, уменьшающая интенсивность образования конденсата;
высокая экологичность и эстетичный дизайн;
небольшой вес и низкая стоимость;
высокая надежность соединений при использовании пресс-фитингов, что позволяет осуществлять скрытую прокладку трубопроводов;
высокая гибкость обеспечивает минимальные радиусы изгиба труб и не требует применения при монтаже дополнительных угловых элементов;
удобство транспортировки, монтажа и ремонта за счет пластичности материала и разъемности соединений;
универсальность применения для различных инженерных систем и коммуникаций (отопление, водоснабжение и т.д.);
газонепроницаемость изделия позволяет защищать элементы трубопроводных систем (насосов, котлов, радиаторов и пр.) от негативного воздействия кислорода;
хорошие шумопоглощающие свойства обеспечивают тихую транспортировку жидкости по трубопроводу;
износостойкость и долговечность эксплуатации, не требующая дополнительного обслуживания.

Недостатки металлопластиковых труб:

Если использовать трубы без фитингов, происходит растрескивание наружного слоя

низкая устойчивость к механическим повреждениям;
небольшая термостойкость по сравнению с металлическими трубами;
высокий показатель теплового линейного расширения, из-за которого приходится устанавливать специальные компенсирующие устройства на длинные участки трубопровода;
из-за температурный перепадов крепления обжимных фитингов ослабевают, поэтому их нужно периодически подтягивать;
для монтажа труб нужны обжимные (компрессионные) фитинги, но их присутствие делает невозможным скрытую прокладку трубопроводов;
сужение проходного сечения МП трубопроводов в местах установки соединительной и запорной арматуры;
высокая стоимость соединительной и запорной арматуры, которая нужна для прокладки трубопровода.

Отдельно нужно отметить низкую морозоустойчивость труб из металлопластика, что вызывает расслоение и разрыв труб при замерзании в них жидкости.

С этим эффектом можно бороться двумя способами:

заранее утеплить трубы ещё во время их установки (обзор изоляционных материалов);
вместо воды в качестве теплоносителя для систем отопления использовать незамерзайку.

Соблюдение правил монтажа и эксплуатации труб из металлопластика позволяет избежать негативного влияния большинства этих недостатков.

Расшифровка маркировки

Что означает маркировка

Маркировка металлопластиковых труб является источником необходимых сведений об изделии и его основных технических характеристиках.

Она наносится через каждый метр на внешнюю поверхность трубы при ее производстве в соответствии с отечественным или международным стандартами.

В зависимости от производителя и применяемых стандартов маркировка может содержать следующие сведения:

торговую марку и/или наименование производителя;
стандарт производства или номер сертификата выпущенного изделия;
вид применяемого материала и способ производства изделия;
технические условия для изготовления;
размер наружного диаметра и толщины стенки трубы;
название транспортируемой изделием среды;
параметры эксплуатации (максимальное рабочее давление и температура);
дату изготовления изделия;
номер партии, смены и т.д.

При монтаже труб поверхность изделия с нанесенными обозначениями желательно размещать наружу, чтобы в дальнейшем можно было легко определить вид используемого изделия.

Основные технические характеристики

К основным техническим характеристикам металлопластиковых труб относятся:

наружный и внутренний диаметр;
толщина стенок;
вес и внутренний объем одного погонного метра;
коэффициенты теплопроводности и линейного расширения;
рабочая и максимальная температура;
рабочее и максимальное давление;
минимально допустимый радиус изгиба;
срок эксплуатации.

Часть этих параметров – общая для всех МП труб вне зависимости от производителя, часть может меняться от модели к модели.

Таблица общих характеристик для всех труб из металлопластика

Рабочая температура	95 °С
Мах кратковременная температура	120 °С
Рабочее давление	10 атм
Мах кратковременное давление	15 атм
Коэффициент теплового расширения	0,026 мм/м на 1°С
Коэффициент теплопроводности	0,45 Вт/мК
Срок службы	50 лет

Геометрические характеристики (наружный и внутренний диаметр, толщина стенок), их вес и объем взаимозависимы между собой и у различных производителей могут отличаться в зависимости от применяемого способа изготовления и вида используемых при этом материалов.

Геометрические размеры, вес и объем – сводные таблицы

Рассмотрим подробнее некоторые параметры, по которым осуществляется выбор труб для конкретного использования.

Взаимозависимые технических характеристики

Наружный диаметр, мм	16	20	26	32	40
Внутренний диаметр, мм	12	16	20	26	33
Толщина стенки, мм	2	2	3	3	3,5
Вес 1 погонного метра, кг	0,12	0,17	0,3	0,37	0,43
Внутренний объем в 1 п.г., л	0,12	0,2	0,32	0,53	0,86

Наружный диаметр

Диаметры металлопластиковых труб

Как и у полипропиленовых трубных изделий, МП трубы имеют стандартизированные размеры от 16 до 63 мм, по которым осуществляется их основная классификация.

Самые распространенные типоразмеры наружного диаметра:

16 мм
20 мм
26 мм
32 мм
40 мм

Трубы большего диаметра в жилищном строительстве практически не используются.

Внутренний диаметр

Альтернативное название – диаметр условного прохода. Этот параметр зависит от величины наружного диаметра и толщины стенок трубы.

По внутреннему диаметру осуществляются расчеты по необходимому расходу жидкости, ее допустимому давлению и температуре, а также подбирается соединительная и запорная арматура для монтажа.

Толщина стенок

Зависит от наружного диаметра трубы и материалов, используемых при ее изготовлении. Данный параметр во многом зависит от стандартов конкретного производителя и в среднем составляет от 2 до 3,5 мм.

Вес и внутренний объем

Измеряется из расчета на один погонный метр и зависит от геометрических размеров изделия.

Рабочее давление

Металлопластиковый трубопровод

Максимальное рабочее давление в МП трубе зависит от температуры протекающей в ней жидкости: чем она больше, тем меньше должно быть давление.

Какое давление выдерживает труба из металлопластика:

при температуре жидкости до 20°С максимальное рабочее давление может составлять до 25 атм;
при температуре 95°С давление не должно превышать 10 атм (допускается кратковременное увеличение давления до 15 атм).

Дальнейшее повышение давление приводит к расслоению и разрыву трубы.

Рабочая температура

Какую температуру выдерживает металлопластиковая труба:

максимальная рабочая температура жидкости не должна превышать 95°С
допускается кратковременное повышение ее нагрева до 110-120°С, при котором возможна незначительная деформация прямолинейных участков трубы без нарушения ее целостности и основных технических характеристик.

При температуре от 140 °С и выше происходит размягчение внутреннего полимерного слоя и расслоение общей структуры трубы.

Радиус изгиба

Трубогиб

Допустимый минимальный радиус сгибания труб обеспечивает сохранение их внутреннего проходного сечения без заломов и других механических повреждений.

Минимальная величина радиуса изгиба при монтаже труб зависит от их наружного диаметра и применяемого при этом способа сгибания, который может быть:

ручным;
с помощью внутреннего кондуктора (специальной пружины);
с помощью внешнего кондуктора (трубогиба).

Таблица минимального радиуса изгиба

Наружный диаметр МП трубы, мм	16	20	26	32	40
Способ сгибания трубы
Вручную	80	100	130	160	550
С помощью пружины	50	65	105	135	220
С помощью трубогиба	45	60	95	125	180

При ручном сгибании радиус должен быть самым большим. Для его уменьшения может применяться специальная спиральная пружина соответствующего размера, которая вставляется внутрь трубы. Но воспользоваться таким способом можно только на небольших отрезках труб, позволяющих вставлять и извлекать обратно пружину.

Сгибание на длинных участках с получением минимально возможного радиуса осуществляется при помощи трубогиба.

—>

Несмотря на то, что металлопластиковые трубы появились относительно недавно, они быстро заняли свою нишу, и благодаря высокому качеству изделий, стремительно обретают популярность. На сегодняшний день использованием металлопластиковых труб уже никого не удивишь, но при этом остается ряд вопросов, с которыми поможет разобраться данная статья. Рассмотрим характеристики металлопластиковых труб.

Пример маркировки на разных трубах.

Маркировка

Размеры и параметры труб, срок службы и условия эксплуатации регламентируются ГОСТ Р 53630-2009 «Трубы напорные многослойные для систем водоснабжения и отопления».

В маркировке металлопластиковых труб указываются:

наименование производителя и торговая марка;
материал изготовления (полипропилен «PP-R», полиэтилен «PE-R», сшитый полиэтилен «PE-X», полиэтилен повышенной термостойкости «PE-RT», полибутен «PB»);
метод сшивки слоев (пироксидным способом, газом силана, посредством потока направленных электронов, азотосоединением);
параметры выпускаемых металлопластиковых труб(диаметр и толщина стенки изделия);
давление, при котором изделие может эксплуатироваться;
стандарты производства;
для каких рабочих сред могут быть использованы трубы;
дата изготовления изделия.

Высокие прочностные характеристики металлопластиковых труб, достигаются за счет многослойной структуры изделия.

Металлопластиковые трубы с обозначением «PE-RT-AL-PE-RT» подходят для монтажа системы отопления. Расшифровывается маркировка: наружный и внутренний слои изготовлены из термостойкого полиэтилена, средний слой изготовлен из алюминиевой фольги.

Металлопластиковые трубы с обозначением «PEX-AL-PEX» подходят для монтажа системы горячего водоснабжения. Расшифровывается маркировка: наружный и внутренний слои изготовлены из сшитого полиэтилена, средний слой изготовлен из алюминиевой фольги.

Какие трубы лучше?

Металлопластиковые трубы из сшитого полиэтилена

Для монтажа систем отопления подойдут металлопластиковые трубы из сшитого полиэтилена или полиэтилена повышенной термостойкости, армированные стекловолокном или алюминием.

Для монтажа водопровода, транспортирующего питьевую воду, и монтажа систем горячего водоснабжения подойдут металлопластиковые трубы из сшитого полиэтилена. В маркировке на металлопластиковых трубах, используемых для монтажа системы питьевого водоснабжения,должно указывается, что они пригодны для монтажа водопровода, транспортирующего питьевую воду.

На отечественном рынке наиболее популярны металлопластиковые трубы: итальянского производителя «Valtec», бельгийского производителя «Henco», немецкого производителя «Rehau», «Oventrop», «Kermi», финского производителя «Uponor», французского производителя «Comap».

Размеры

Наиболее востребованные типоразмеры металлопластиковых труб представлены в таблице:

Диаметры труб из металлопластика

Металлопластиковые трубы диаметром от 16 мм до 25 мм, используются, как правило, для внутриквартирной разводки. Металлопластиковые трубы диаметром 32 мм и 40 мм, используются для монтажа общедомовых водопроводов.

Металлопластиковые трубы производятся и других диаметров (50 мм, 63 мм), но они менее востребованы.

Фитинги для металлопластиковых труб подобрать не сложно, так как размерный ряд выпускаемых фитингов для металлопластиковых труб соответствует размерам производимых труб.

Срок службы

Срок службы металлопластиковых труб используемых в системах водоснабжения, при рабочей температуре в 25º, составляет более 50 лет. Срок службы металлопластиковых труб используемых в системах отопления, при рабочей температуре в 95º, составляет не менее 25 лет.

Срок службы металлопластиковых труб для теплого пола может составлять порядка 50 лет. Читайте руководство по монтажу металлопластиковых труб.

Надежность

Металлопластиковые трубы способны выдерживать постоянную рабочую температуру в 95º, кратковременную температуру в 110º.

Металлопластиковые трубы могут выдерживать давление в 10 бар, при рабочей температуре транспортируемых веществ в 95º; давление в 25 бар, при рабочей температуре транспортируемых веществ в 25º.

Металлопластиковые трубы можно использовать при монтаже систем закрытого типа, т.е. замуровывать, но при условии доступа к разъемным элементам трубопровода. Например, можно провести монтаж системы «теплых полов» из металлопластиковых труб под бетонную стяжку.

Соединение металлопластиковых труб проводится только посредством компрессионных или пресс-фитингов.

Радиус изгиба

Минимальный радиус изгиба металлопластиковой трубы:

при ручном сгибании, в зависимости от диаметра сгибаемого изделия, может быть от 80 мм до 550 мм;
при использовании трубогиба, в зависимости от диаметра сгибаемого изделия, может быть от 45 мм до 180 мм.

Теплопроводность

Металлопластиковые трубы обладают хорошей тепловпроводимостью.

Коэффициент теплопроводности металлопластиковых труб составляет 0,43 Вт/м*К.

Благодаря своим эксплуатационным характеристикам, металлопластиковые трубы имеют широкий диапазон применения.

Преимущества использования металлопластиковых труб:

высокая пластичность и небольшой вес изделий, облегчают процесс проведения монтажных работ;
не подвержены образованию коррозии и заиливанию внутренних стенок трубопровода;
на поверхности труб не образовывается конденсат;
достаточно долгий срок эксплуатации;
универсальность использования (могут применяться как для систем горячего, так и холодного водоснабжения, для систем отопления).

Помимо оборудования систем, предназначенных для транспортировки жидкообразных веществ, металлопластиковые трубы могут применяться и в системах, предназначенных для транспортировки газообразных веществ, например, для систем кондиционирования воздуха.

Времена безоговорочного господства металлических труб благополучно канули в Лету. Им на смену, уверенно вытесняя традиционные аналоги, приходят пластиковые изделия, которые имеют множество преимуществ перед металлом. Понятие пластиковые детали достаточно широко и объединяет целую группу различных по своим свойствам и характеристикам элементов. В ряду таких материалов немного особняком стоят металлопластиковые трубы, удачно сочетающие в себе лучшие свойства металлических и пластмассовых образцов.

Что собой представляют такие трубы?

Металлопластиковая деталь – это алюминиевая труба, которая изолирована снаружи и изнутри пластиком. Внутренний слой представляет собой высокопрочный сшитый полиэтилен, полученный путем прессования с участием высокого давления. Он может быть пищевым, что необходимо для водопроводных труб, или же более дешевым техническим. Гладкий пластик защищает внутреннюю поверхность трубы от возможного зарастания накипью и ржавчиной.

Сердечник из алюминия, сваренного с помощью ультразвука или лазера, выполняет сразу несколько функций. Он армирует трубу, делая ее более прочной и устойчивой к механическим воздействиям. Слои полимера, закрывающего металл с двух сторон, не позволяют алюминию вступать в химические реакции, что защищает его от разрушения. Кроме того такое строение способствует снижению интенсивности образования конденсата на поверхности деталей и уменьшает их теплопроводность. Внешний слой металлопластиковой трубы выполняется из полимера, особо устойчивого к химическим воздействиям. Все слои надежно скреплены между собой с помощью специального клея.

Металлопластиковые трубы представляют собой своеобразный слоеный пирог, в середине которого расположена алюминиевая труба с двух сторон закрытая пластиком

Технические характеристики металлопластика

Характеристики металлопластика зависят от производителя и несколько разнятся. В среднем эти величины выглядят таким образом:

Толщина стенок деталей варьируется от 2 до 3,5 мм.
Выпускаются изделия с внешним диаметром от 16 до 63 мм.
При температурах ниже 20° трубы выдерживают давление порядка 25 бар.
При температурах ниже 95° рабочее давление элементов не превышает 10 бар.
Срок службы изделий при условии грамотной эксплуатации составляет не менее 50 лет.
Температурный режим эксплуатации изделий – от -35° до +95°.
Трубы способны поглощать шум.
Возможность использования в питьевом водоснабжении.
Невысокий коэффициент гидравлического сопротивления.
Газонепроницаемость.
Универсальность в использовании изделий. Они могут применяться для водопровода, обогрева полов, отопления или охлаждения.
Низкая теплопроводность деталей.
Элементы устойчивы к абразивному износу.
Малая шероховатость стенок исключает появление отложений.
Высокая устойчивость к химическим воздействиям и коррозии.
Антистатичность, детали не проводят блуждающие токи.
Высокая пластичность. Кроме того радиус изгиба металлопластиковых элементов может быть существенно увеличен при условии использования особых гибочных приспособлений.

Монтаж металлопластика достаточно прост и экономичен. Поверх труб можно выполнять бетонную заливку. Детали ремонтопригодны, при этом специальное оборудование не требуется. При установке изделий рекомендуется учитывать характерную особенность металлопластика – различные коэффициенты теплового расширения составляющих детали. В силу этого температурные перепады могут ослабить места соединений, что приведет к протечкам. Таким образом монтировать такие детали внатяжку нельзя. На участках изгибов труб обязательно выполняются компенсационные петли.

Внутренний слой металлопластиковых труб может быть выполнен из более дорогого пищевого пластика. Такие трубы пригодны для транспортировки питьевой воды

Как маркируются изделия?

Основные сведения о металлопластиковых изделиях и особенностях их эксплуатации можно получить из маркировки труб. На поверхность детали наносятся следующие сведения:

Логотип компании, которая выпустила изделие.
Номер сертификата соответствия.
Тип материала: РЕ-Х или сшитый полиэтилен, PE-R или полиэтилен и PP-R или полипропилен.
Использовавшийся метод сшивки: пироксидный (а), силаном (b), потоком направленных электронов (с), азотосоединением (d).
Номинальное давление, выраженное в барах. Показывает постоянное давление, при котором труба может эксплуатироваться.
Название сред, которые может транспортировать деталь.
Номер партии и дата изготовления.

Маркировка наносится на трубу через каждый метр. Ее можно использовать для точного раскроя деталей. После монтажа маркировку можно смыть, но лучше не делать этого, чтобы впоследствии легко выяснить, какие изделия использовались для монтажа.

Всю информацию о металлопластиковых изделиях можно получить из их маркировки. На рисунке представлен пример такой маркировки

Фитинги для деталей из металлопластика

Для сборки трубопровода обязательно потребуются фитинги для металлопластиковых труб. Эти детали играют важную роль в монтаже конструкции, ведь некачественные элементы значительно снижают надежность коммуникаций. По своему назначению детали делятся на несколько разновидностей:

Уголки. Детали, изменяющие направление трубопровода на 45-120°.
Крестовины. Предназначены для выполнения ответвлений сразу по четырем направлениям.
Тройники. Элементы, представляющие собой коллекторы и отводы.
Муфты. Изделия, предназначенные для соединения труб по прямой линии.
Переходники. Детали, использующиеся при соединении труб различных диаметров.
Колпаки и заглушки. Применяются для закрытия торцов труб.
Водные розетки различных видов.
Штуцеры, использующиеся для соединения гибкого шланга и трубы.

Далее мы подробнее остановимся на самых популярных видах.

Существует множество разновидностей фитингов, использующихся для мталлопластиковых труб. С их помощью можно собрать трубопровод любой конфигурации

Цанговые или резьбовые элементы

Детали представляют собой соединительные элементы с цилиндрической резьбой, выполненной по ГОСТ 6357-81. Используются для обустройства герметичного резьбового соединения, необходимого для удлинения линии, прокладки дополнительных ветвей магистрали или установки на трубу различного оборудования. Цанговые фитинги обеспечивают надежное разборное соединение, которое можно неоднократно демонтировать и вновь монтировать. Это наиболее дорогая по стоимости разновидность деталей. Изделие состоит из нескольких частей:

Основа, изготовленная из латуни с особым покрытием.
Уплотнительная резиновая прокладка.
Обжимное кольцо.

Грамотная установка цангового фитинга проводится в несколько этапов:

Определяем место установки детали, при этом нужно помнить, что такие фитинги нельзя устанавливать на участках, к которым впоследствии не будет доступа. Например, при скрытой прокладке магистрали в стене или обустройстве теплого пола.
Готовим трубу к монтажу. Для этого обрезаем ее труборезом до нужного размера. Слегка деформировавшийся отрез детали поправляем калибратором. Торец зачищаем от шероховатостей и заусениц.
Берем фитинг, откручиваем с него гайку и снимаем кольцо. Надеваем их на трубу.
Трубу устанавливаем на штуцер фитинга и выравниваем.
Устанавливаем на место обжимное кольцо.
Вручную закручиваем гайку до упора, после чего слегка подтягиваем ее ключом. Очень важно не перетянуть гайку, иначе резьба будет сорвана, а деталь испорчена.

Соединение готово. К недостаткам такой системы можно отнести значительные затраты времени на выполнение соединения. Кроме того очень важно контролировать степень затягивания гайки, если она будет затянута недостаточно, узел даст течь. Выполненное соединение нуждается в контроле в процессе эксплуатации, поскольку гайка может со временем ослабнуть и потребуется ее подтянуть. Разъемная фурнитура, предназначенная для металлопластиковых труб, выпускается в различных исполнениях. К примеру, тройник может иметь штуцер и две цанги, гайку и две цанги, три цанги т.п.

Цанговые элементы отличаются наличием резьбы, которая делает соединения разъемными. Что позволяет при необходимости использовать детали несколько раз

Компрессионные или условно-разъемные детали

Компрессионные элементы используются для монтажа и ремонта металлопластиковых изделий. Они предполагают опрессовку особого обжимного кольца, надетого на трубу, которое обеспечивает полную герметичность деталям. Главные достоинства компрессионных деталей – быстрый и простой монтаж, прочность и надежность соединения, устойчивость к коррозии и возможность многократного применения. Широкий ассортимент изделий позволяет собрать трубопровод любой конфигурации.

В состав фитинга входят следующие элементы: корпус со специальным уплотнительным кольцом, зажимное кольцо, крышка-гайка и запрессовывающая втулка. Уплотнительное кольцо из резины обеспечивает герметичность соединения даже при перегибах трубы. Оно удерживается на месте запрессовывающейся втулкой. Зажимное кольцо, выполненное из характеризующегося высокими зацепляющими свойствами материала, предотвращает самопроизвольное развинчивание детали при возможных гидроударах и вибрации.

Методика выполнения соединения при помощи компрессионного фитинга заключается в следующем:

При разрезании трубы для установки фитинга оставляем отрезок длиной 10 см. Торец детали обязательно обрабатываем калибратором.
С фитинга скручиваем гайку и вместе с кольцом надеваем ее на трубу.
Увлажняем или смазываем силиконовой смазкой штуцер, после чего устанавливаем его на место так, чтобы торцовая часть трубы упиралась в кромку фитинга.
Закручиваем до упора гайку, после чего подтягиваем ее ключом.

Теоретически соединение, выполненное с помощью пресс-фитинга, считается разъемным. Однако специалисты рекомендуют при вынужденной разборке заменять деталь, поскольку герметичность соединения может пострадать.

Несмотря на то, что соединение, выполненное с помощью компрессионных фитингов считается разъемным, лучше всего не рисковать и при вынужденной разборке узла устанавливать новую деталь

Пресс-фитинги

Соединение, выполненное с помощью таких деталей, получается неразъемным, монолитным. Деталь состоит из медного или латунного корпуса и гильзы, выполненной из нержавейки. Форма корпуса может быть разной и зависит от вида соединения. Гильза обеспечивает необходимую прочность. Элемент обжимается специальным прессом. После этого изменить ее форму практически невозможно. Это происходит благодаря особой обработке нержавейки. Во избежание неблагоприятного воздействия гальванических блуждающих токов, между корпусом и гильзой устанавливается уплотнительное кольцо.

К достоинствам пресс-фитингов можно отнести быстрый монтаж. Кроме того такое соединение характеризуется высокой прочностью и надежностью. Специалисты рекомендуют его для скрытого монтажа трубопровода. Недостатком считается необходимость использовать специальное оборудование в ходе установки. Это гидравлические или ручные пресс-клещи. Покупать такое оборудование целесообразно только в случае большого объема предстоящих работ. Иначе проще будет взять инструмент в аренду.

Процесс установки достаточно прост:

Обрезаем отрезки трубы нужного размера и обрабатываем их торцы.
Надеваем обжимную муфту на край детали.
Вставляем штуцер.
Используя инструмент, выполняем обжим муфты.

Подробнее про эти фитинги читайте в статье: Все про пресс-фитинги для металлопластиковых труб: технические нюансы + монтажные правила.

Пресс-фитинги дают очень надежное неразъемное соединение. Рекомендованы к использованию при скрытой прокладке трубопровода

Детали для крепления изделий к стене

В случаях, когда при монтаже трубопровода его требуется закрепить к стене, используются специальные детали. Это клипсы для труб из металлопластика, откалиброванные по диаметру. Выпускаются двойные и одинарные элементы. В процессе установки изделия пластиковый дюбель защелкивается в отверстие скобы, после чего вставляется в заранее подготовленное отверстие в стене. Клипсы должны монтироваться на расстоянии не более метра одна от другой, иначе труба может провиснуть.

Специальные клипсы, предназначенные для крепления металлопластиковых труб к стене, нужно устанавливать на расстоянии не более метра друг от друга

Металлопластиковые трубы и фитинги – практичное современное решение для обустройства трубопроводов. Удачное сочетание достоинств металла и пластика делает эти изделия надежными, долговечными и при этом достаточно экономичными. Широкий ассортимент труб и комплектующих позволяет выполнять магистрали самого разного предназначения и конфигурации. Грамотный выбор и установка изделий из металлопластика гарантируют их долгую и беспроблемную эксплуатацию.

Используемые источники:

https://vse-o-trubah.ru/metalloplastikovye-truby-dlya-otopleniya.html
http://domotopil.ru/vopros-i-otvet/oboznacheniya-metalloplastikovyx-trub.html
https://teplius.ru/truby/metalloplastikovye/tehnicheskie-parametry.html
http://trubway.ru/materialy/metalloplastik/xarakteristiki-metalloplastikovyx-trub.html
https://aqua-rmnt.com/uchebnik/truby/metalloplastikovye-truby-i-fitingi.html

Металлопластиковые трубы для отопления: преимущества, маркировка и монтаж
