Описание счетчика
Виды электросчетчиков Меркурий
Электросчетчик Меркурий был изобретен компанией Инкотекс. Она производит разное электронное оборудование, но именно счетчики получили широкое распространение.
Меркурий выпускается в миниатюрном корпусе, который вписывается в любой интерьер помещения. Производители продумали все мелочи по креплению устройства, поэтому фиксация не вызовет сложностей. Вскрыть корпус невозможно, так как в нем отсутствуют болты, что положительно сказывается на безопасности устройства. Меркурий влагоустойчив, поэтому его можно монтировать даже в подвалах.
Есть модели (например, 201,22), которые имеют встроенный PLC модуль. Он дополнительно защищает счетчик и исключает возможность хищения электроэнергии. Также существует электросчетчик Меркурий с пультом дистанционного управления.
Срок эксплуатации составляет 30 лет. Это одни из самых долговечных счетчиков, которые используются в домах. Производитель дает гарантию 3 года, которой хватает на решение большинства появляющихся проблем. Каждые 15 лет должна проводиться проверка устройства учета, в некоторых модификациях срок отличается.
Прибор имеет инструкцию по применению, а также паспорт, в котором указаны все свойства. Кроме этого прилагается схема подключения устройства, а также описание снятия показаний.
Покупать изделие следует в специализированном магазине, чтобы не приобрести подделку. На каждый счетчик ставится свой идентификационный код, который затем регистрируется в реестре.
Разновидности приборов учета
Меркурий 201
В продаже можно найти разные модификации прибора учета электроэнергии Меркурий. Все они могут использоваться для учета электроэнергии в доме. Бывают однотарифные, двухтарифные, трехтарифные изделия.
Меркурий 200
Счетчик Меркурий двухтарифный однофазный серии 200 используется нечасто. Работает на частоте 50 Гц.
Меркурий 201
Это один из самых популярных видов приборов учета для применения в домах и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции полностью защищены от взлома и попытки несанкционированного вмешательства в работу прибора. Они также разделяются на несколько типов и имеют свои отличительные особенности. К таким приборам относятся модели 201,2; 201,5; 201,22. Рассчитаны на номинальную силу тока в 5 А и рабочую до 60 А. Модели 201,4 и 201,6 имеют повышенную максимальную силу тока в 80 А. Применяются в местах с большим объемом электроэнергии. Электросчетчики серии 201 по-разному отображают энергию. В 201,4 и 201,22 поставлен цифровой индикатор, в 201,5 и 201,6 – механический.
Меркурий 230
Меркурий 230
Прибор учета подходит для применения в быту и в промышленных условиях. Часто ставится в коттеджах и частных домах с большим количеством электроники и бытовой техники.
В продаже имеется специальная модификация, разработанная для трансформаторов. Она может выполнять свои обязанности автономно и в совокупности с системой автоматизированного учета расходов энергии.
Работает электрический счетчик Меркурий 230 аналогично другим устройствам учета. Получает сигналы от сенсоров и переводит информацию в понятный для потребителя вид – энергия и мощность. Есть возможность считывания данных непосредственно с устройства или удаленно.
Основные элементы конструкции:
- корпус;
- заземляющее устройство;
- контактная колодка;
- крышка.
Информацию в счетчике получает и преобразует микропроцессор.
Меркурий 231
Меркурий 231
Трехфазный однотарифный счетчик Меркурий 231 используется для учета энергии в сетях с тремя фазами. Его можно подключать напрямую или через трансформатор.
Самой известной модификацией является 231 АМ-01. Устройство измеряет нагрузку цифровым способом. В комплекте идут крепления для din реек, антиреверсное устройство отсчета с магнитным экраном. Прибор имеет простое крепление и не вызывает сложностей в эксплуатации. Является компактным и легким.
Характеристики Меркурий 231:
- Первый класс точности.
- Номинальное напряжение 3*220/380 В.
- Номинальная сила тока 5П.
- Предельная сила тока 60 А.
- Высокие показатели чувствительности.
- Потребляемая параллельной цепью мощность не более 0,1 Вт, полной не выше 7,5 Вт, активной – не выше 1,5 Вт.
- Рабочие температуры от -40°С до +55°С .
Можно устанавливать единый тариф.
Меркурий 234 ART
Меркурий 234 ART
Модель Меркурий 234 предназначена для одно- и двухнаправленного учета электроэнергии в трехфазных сетях. Подключение можно осуществлять через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться в течение длительного времени, ее можно передавать через цифровые интерфейсы по проводным или беспроводным каналам.
Технические характеристики:
- Интерфейс PLC-I.
- Есть возможность подсоединения дополнительного питания напряжением 230 В.
- Гальванически развязанный импульсный выход.
- Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство самостоятельно может остановить работу в случае обнаружения неполадок.
- Наличие встроенного реле на 60А.
- ЖКИ подсветка.
- Измерение, учет, вывод на экран, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
- Тарифный учет по зонам.
- Учет потерь в линиях электропередач.
- Замер вспомогательных компонентов – мгновенные значения мощности, действующие значения фазных токов, частота сети.
- Журнал событий.
Основное применение – в быту, на производстве.
Схемы подключения
В домах ставятся однофазные и трехфазные устройства с ограничителем мощности. От количества фаз зависит способ подключения.
Счетчик Меркурий однофазный имеет 4 соединения:
- Выход на наружную сеть 220 В.
- Вывод фазы со счетчика на квартиру.
- Клемма для подключения нуля от внешней электросети к прибору.
- Клемма от нуля со счетчика на помещение.
Провода соединяются таким же способом.
Трехфазные изделия имеют более сложную схему подсоединения, которая зависит от типа счетчика. Наиболее популярным является прямое включение без использования трансформаторов. Можно применять дома, но на производственных предприятиях обязательно ставится преобразователь переменного тока в напряжение.
Плюсы и минусы
К достоинствам электросчетчика можно отнести его небольшие размеры
При производстве изделия разработчикам предъявляются самые высокие требования по точности и надежности, а также широкому функционалу и развитым функциям.
Основные плюсы:
- Широкий выбор моделей.
- Качество и надежность.
- Низкая стоимость изделия.
- Защита от взлома и несанкционированного доступа.
- Простота и удобство работы.
- Применение современных компонентов.
- Многофункциональность.
- Миниатюрность размеров.
- Возможность разделения энергопотребления по зонам, которая позволяет сэкономить существенные финансовые средства.
- Расширенный диапазон температур.
- Высокая точность определения результатов и малое потребление энергии.
- Возможность создания автоматизированной системы контроля.
- Возможность ручного и автоматического снятия показаний.
Некоторых останавливает от приобретения электросчетчика долгая его окупаемость
Не все население готово перейти на счетчики энергии Меркурий. Это связано со следующими факторами:
- Невысокая стоимость электричества сдерживает людей от перехода на новые устройства учета, так как они будут долго окупаться.
- Разделение тарифа на дневное и ночное время может потребовать от граждан изменения своего распорядка дня. Например, пользоваться мощными установками выгоднее в ночное время суток. Аналогично с производствами.
- Некоторые группы населения могут иметь проблемы при снятии данных с прибора учета.
Несмотря на недостатки, счетчик электроэнергии Меркурий является одним из самых удобных и выгодных приборов.
Снятие показаний с электросчетчика
Есть два вида устройств – с механическими колесиками и с электронным табло. Второе является более простым способом снятия показаний. Механические изделия имеют на колесиках цифры, которые отвечают за дату, часы, количество электроэнергии и другие показатели.
Независимо от модели данные считываются одинаково. Отличие заключается лишь в нажатии на кнопку ввод. На многозонных изделиях показания отображаются по порядку Т1, Т2 и т.д. Для получения информации на электронном счетчике нужно дождаться появления цифр и записать данные.
Есть второй способ получения данных: несколько раз нажать на кнопку ввода, пока не появятся нужные значения. Затем записываются цифры без символов после точки.
Наиболее распространенными на сегодняшний день считаются счетчики фирмы «Меркурий». Они заменили технически и этически устаревшие приборы с крутящимся колесиком. Новые счетчики обладают массой преимуществ, в том числе их выделяет демократичность и легкость в подключении. Правильно подключить счетчик просто, следуя пошаговой инструкции. Но перед этим следует внимательно ознакомиться с документацией, разобраться в электрических схемах, и, соответственно, не забыть о соблюдении маркировки провода и проводников.
Основные схемы подключения
В современных домах стали популярны как однофазные, так и трехфазные устройства с ограничителем мощности. Некоторые потребители думают, что монтаж такого прибора представляет собой достаточно сложную процедуру. В действительности же схема механизма учета электроэнергии «Меркурий» очень понятна даже дилетанту. Электросчетчик с одной фазой имеет 4 соединения:
- контакт от наружной сети (220 В), чтобы провести в дом или квартиру фазу. Начальный провод подключается от станции электроснабжения к домашнему счетчику.
- контакт для вывода фазы от счетчика, который подается на всю квартиру или дом. Для этого используют гибкий, плоский электрический кабель (ШВВП).
- клемма, подключающая ноль от внешней сети к прибору в помещении.
- клемма, откуда ноль направляется от счетчика непосредственно в помещение.
Подключение остальных проводов осуществляется таким же образом.
Система подсоединения установки с тремя фазами представляет более сложную схему. Контрольно-измерительные приборы этого вида имеют разный порядок действий при подключении – все зависит от типа счетчика.
Наиболее популярно оборудование с прямым включением, где не предполагается применение трансформаторов. Но есть оборудование, которое включается при помощи устройства, предназначенного для преобразования переменного тока в напряжение. Такая система используется на больших предприятиях.
Технические параметры
Приборы учета делятся на индукционные и электронные. Электронные счетчики отличает от механических приборов измерения более высокая точность и надежность. Современные электронные приборы, кроме индивидуального контроля энергии, имеют дополнительные функции, позволяющие вести контроль над различными параметрами и состоянием самого устройства. Данные с электронных счетчиков считываются в пункте эксплуатации, а также через программную структуру дистанционно. Прибор высокой точности «Меркурий» является техническим урегулированием задач частного энергоучета и имеет следующие отличительные характеристики:
- расширенный масштаб действующих температур;
- технологический ресурс по виду точности;
- различные виды интерфейса и вызываемые импульсом выходы способствуют использование счетчиков и в автоматизированной системе коммерческого учета электроэнергии;
- небольшое собственное потребление энергии;
- имеет как ручной, так и автоматический способ снятия показаний;
- не позволяет хищение энергии при неисправности подключения токового ряда.
- счетчики созданы в результате достижений новых технологий и максимально упрощены для широкого применения.
Конструкция счётчика такова:
- корпус;
- контактная колодка;
- защитная крышка соединительной колодки;
- устройство управления, определения и учета.
Кнопки снятия показаний располагаются на крышке и связаны с устройством управления, измерения и индикации.
Показания электронных счетчиков электроэнергии
В новейших электросчетчиках размещается электронное табло, а не механическое, с крутящимся колесиком. На экране отображаются цифры: дата, часы и другая информация. Вне зависимости от модели данные считываются одинаково. Все отличие в количестве нажатия на кнопочку – ввод. У многозонного счетчика показания отображаются по порядку: Т1, Т2, Т3, Т4.
Для того, чтобы снять показания электронного счетчика нужно дождаться, когда высветится требующаяся информация и записать ее.
Второй способ — нажимать на «ввод» столько раз, сколько потребуется для нужных показаний. Они различаются по определенным символам. После появления необходимых данных, как показано на фото счетчика меркурий, их списывают и проводят расчеты. Запомните, цифры после точки не учитываются.
Преимущества и недостатки
При производстве модельной линии счетчиков марки «Меркурий» предусматривалась практика других разработчиков. Были поставлены задачи изготовления прибора, отличающегося высокой точностью и надежностью, с новейшей элементной базой, низкой себестоимостью, с развитым функционалом, отвечающего всем требованиям.
По окончании исследования, прибор усовершенствовали. Счетчик электрического учета «Меркурий» отличается схемотехническим исполнением и обладает максимальной функциональностью. Получилось это, благодаря применению импортных составляющих передовых производителей. Технический потенциал системы учета энергии по отдельной стоимости ориентирует в правильности потребления электричества. В период максимального пользования, которое приводится на утренние и вечерние часы, тариф за киловатт-час электроэнергии заметно выше, тогда, как в ночное время, стоимость в несколько раз меньше.
Отсюда следует, что установив контрольно-измерительный прибор учета электричества и распределив энергопотребление должным образом, вы сэкономите приличную сумму.
Тем не менее, на практике количество населения, которое перешло на учет энергии по тарифам, не так уж и велико. В чем нежелание потребителей перейти на использование новейшего технического оборудования? Специалисты выделяют несколько моментов:
- достаточно невысокая стоимость электричества, что на некоторое время сдерживает россиян от затрат на покупку современных устройств;
- не все граждане хотят менять свой распорядок дня и пользоваться электроприборами с большей мощностью (к примеру, стиральная машинка) в ночные часы;
- не каждому производству выгодно переходить на ночные смены работы;
- отдельные группы населения испытывают сложность при снятии показаний с прибора учета по тарифам.
Невзирая на некоторые минусы, преимущества при переходе на многотарифные электронные устройства учета электроэнергии не подлежат сомнению.
Фото счетчиков Меркурий
В четком учете затрат электроэнергии нуждаются как жилые, так и офисные помещения. ПУ для этой цели могут использоваться разные — механические или электрические. Последний тип счетчиков в наше время становится все более востребованным. Приборы этой разновидности отличаются долгим сроком службы и высокой точностью.
Марок электрических ПУ на современном рынке существует множество. И одним из самых надежных устройств этой разновидности, безусловно, является счетчик «Меркурий». Электрические приборы этой разновидности сегодня можно видеть во многих домах, квартирах и офисах.
Кто выпускает
Занимается производством этих счетчиков отечественная компания «Инатекс». Ее отдел, выпускающий разного рода бытовые приборы под торговой маркой «Меркурий», существует с 2000 года. Почти за два десятилетия специалистами «Инатекс» были разработаны сотни самых разных электрических устройств, необходимых для использования как в быту, так и на производстве.
Сегодня группа компания «Инатекс» поставляет на рынок только максимально надежную электроизмерительную технику — очень функциональную, современного дизайна. Только одних счетчиков компанией вплоть до сегодняшнего дня на рынок было поставлено более 120 моделей.
История разработки
При создании электрических счетчиков «Меркурий» компания «Инатекс» учитывала прежде всего опыт других производителей. Основными целями разработки стали получение прибора учета:
-
надежного;
-
с современной элементной базой;
-
невысокой стоимости;
-
с развитым функционалом.
В результате специалистами компании был создан счетчик, до нынешнего времени не имеющий на рынке России аналогов. Отзывы ПУ этой марки от потребителей на самом деле заслужили в основном только хорошие.
При изготовлении ПУ «Меркурий» используются комплектующие от таких производителей, как, к примеру, Holtek, Texas Instruments, STMicroelectronics. Блок питания этих счетчиков не содержит высоковольтных импульсных элементов, что повышает их надежность и делает недорогими. Параметры эти приборы измеряют по принципу цифровой обработки сигнала. Функционал же их наращивается за счет ПО, а не аппаратной части. Все это, безусловно, благотворно сказывается в том числе и на эксплуатационных характеристиках приборов.
Преимущества использования счетчиков «Меркурий»
К плюсам приборов этой марки большинство потребителей относит:
-
многофункциональность;
-
невысокую стоимость;
-
простоту установки и использования;
-
неплохое качество сборки.
Помимо этого, хвалят электрические счетчики «Меркурий» владельцы домов и квартир и за высокую надежность передачи данных. В настоящий момент в странах бывшего СНГ существует более 900 тыс. пользователей подобного оборудования. Окупаются счетчики этой марки, будучи установленными в помещениях, в течение примерно трех лет. Конечно же, срок это не особенно большой.
Типы счетчиков «Меркурий»
На настоящий момент компания «Инатекс» поставляет на рынок следующие разновидности приборов учета:
-
счетчики трансформаторного включения;
-
учета активно-реактивной энергии;
-
со встроенными модемами.
Конечно же, при желании потребители имеют возможность приобрести как однотарифные, так и многотарифные приборы учета от этого производителя. Также при необходимости в дополнение к счетчику «Меркурий» можно купить ПДУ. Пользоваться таким устройством допускается с расстояния до 25 метров.
Разумеется, потребители при желании могут приобрести как однофазный счетчик электрический «Меркурий», так и трехфазный. Первая разновидность приборов учета обычно используется в городских квартирах и офисах. Трехфазные счетчики применяются на предприятиях и в больших загородных домах.
Самые популярные модели
Надежными считаются счетчики этой марки как однофазные, так и трехфазные. В первом случае самой популярной моделью у потребителей является «Меркурий 201.5». Именно этот счетчик в 2017 г. владельцы квартир покупают и устанавливают чаще всего. Самой популярной моделью трехфазного счетчика производства компании «Инатекс» является «Меркурий 231 АМ-01». Также просто отличные отзывы от потребителей заслужила модель 230 от этого производителя.
Технические характеристики модели 201.5
Счетчик электрической энергии «Меркурий 201.5» используется чаще всего в бытовых условиях. Крепится эта модель на DIN-рейку, которая, в свою очередь, фиксируется через специальную пластину с помощью саморезов. Наличие такого дополнения, конечно же, очень сильно облегчает задачу по монтажу прибора. На рынке сегодня существует несколько модификаций счетчика «Меркурий 201.5». К примеру, потребители имеют возможность приобрести вариант с ЖК-дисплеем или ПДУ.
Класс точности этой модели составляет 1.0, а межповерочный интервал — 16 лет. Помимо всего прочего, счетчики 201.5 отличаются также морозостойкостью. Поэтому их допускается использовать в том числе и в неотапливаемых помещениях или же даже на улице. Технические характеристики электрического счетчика «Меркурий 201.5» можно посмотреть в представленной ниже таблице.
|
Параметр |
Показатель |
|
Номинальное напряжение |
5 вольт |
|
Частота сети |
50 Гц |
|
Устройство отображения |
ОУ |
|
Диапазон возможных температур использования |
От -40 до +55 оС |
|
Габаритные размеры |
105х105х65 мм |
|
Вес |
Не более 350 грамм |
|
Гарантия |
6 лет |
|
Возможный срок службы |
30 лет |
Технические характеристики счетчика 231 АМ-01
Эта модель очень неплохо подходит для установки, к примеру, в большом загородном доме. Использовать ее допускается как в трех-, так и в четырехпроводных сетях. При необходимости счетчик «Меркурий 231 АМ-01» можно интегрировать в АСКУЭ. Класс точности у этого прибора — 0.5 или 0.1.
К плюсам этой модели, помимо всего прочего, относят в том числе и богатый функционал. К примеру, у счетчика 231 АМ-01 имеются:
-
функция самодиагностики с индикацией;
-
индикатор наличия и потребления электроэнергии.
Целые значения у этой модели отображают 5 барабанов, десятые доли — 1. Ниже представлена таблица с техническими характеристиками этой модели.
|
Параметр |
Значение |
|
Номинальное напряжение |
3*220/380 В |
|
Количество тарифов |
1 |
|
Межпроверочный интервал |
10 лет |
|
Масса |
Не более 800 грамм |
|
Габариты |
142х157х65 |
Счетчик электрической энергии трехфазный «Меркурий 230»
Эта многофункциональная и достаточно дорогая модель наиболее активно используется на производственных предприятиях, в дачных кооперативах, структурах ЖКХ. Применяются эти приборы для многотарифного учета потребляемой электроэнергии в трехфазных сетях. Также у этой модели имеется следующий функционал:
-
накопление и хранение полученных данных;
-
вывод визуальной информации на дисплей;
-
измерение дополнительных параметров, характеризующих качество поставляемой электроэнергии;
-
передача информации по электрической сети.
Технические характеристики электрического счетчика «Меркурий» трехфазного можно посмотреть в таблице.
|
Параметр |
Значение |
|
Класс точности |
0.5 или 0.1 |
|
Количество тарифов |
4 |
|
Количество тарифных месяцев |
12 |
|
Сохранность данных |
Постоянной информации — 40 лет, оперативной — 10 лет |
|
Диапазон рабочих температур |
-40 — +55 оС |
|
Габариты |
258х170х74 мм |
|
Гарантия производителя |
3 года. |
Счетчик электрический трехфазный «Меркурий 230», таким образом, — модель надежная, долговечная и удобная в использовании.
Где купить
Приобретая электрический счетчик «Меркурий», помимо всего прочего, следует убедиться в том, что к нему прилагается сертификат. Продаются приборы учета этой марки, как и любой другой, обычно в специализированных магазинах электротехники. В любом случае покупать счетчики «Меркурий» рекомендуется только у официальных дилеров компании «Инкотекс». Во первых, в этом случае можно будет гарантированно приобрести качественную модель. А во-вторых, счетчики у дилеров «Инкотекс» стоят намного дешевле, чем у перекупщиков.
Отзывы потребителей
Мнение о счетчиках «Меркурий» у владельцев домов, квартир и производственников сложилось, как уже упоминалось, неплохое. Приборы эти, как считают многие потребители, качественные и надежные. К плюсам этих счетчиков относят в первую очередь, конечно же, их относительно невысокую стоимость. Цена на них ниже, чем на аналогичные товары многих других компаний, в том числе и отечественных. Еще одним достоинством этих счетчиков считается то, что в комплекте с ними, в отличие от продукции конкурентов, идет монтажная планка. То есть купленный счетчик можно сразу устанавливать на место. Для этого даже не обязательно приглашать специалиста.
Еще одним преимуществом ПУ «Меркурий» считается удобство снятия показаний. Цифры на дисплее этих счетчиков очень крупные. Поэтому для того чтобы определить количество израсходованной электроэнергии, не нужно, к примеру, становиться на стул.
Небольшие размеры и вес — это, конечно же, также то, что потребители относят к плюсам этих ПУ. Ну и, разумеется, достоинством этого счетчика считается и его полное соответствие требованиям ГОСТ. Проблемы с неправильным подсчетом электроэнергии при использовании приборов «Меркурий» у потребителей практически никогда не возникают.
К недостаткам счетчиков от этого производителя владельцы домов и квартир относят в первую очередь маленький срок гарантии. У аналогичных приборов других марок он обычно больше. Также некоторые потребители отмечают тот факт, что в партиях электрических счетчиков «Меркурий» иногда встречаются бракованные образцы. Многие владельцы загородных домов крайне не советуют использовать эти приборы при минусовой температуре. В этом случае они, к сожалению, могут выдавать неточные показания.
Среди приборов учета электроэнергии наибольшую популярность в России и странах СНГ получил модельный ряд электросчетчиков, выпускаемых под торговой маркой Меркурий (Mercury). Эти устройства практически вытеснили с эксплуатации морально и технически устаревшие приборы. Собранная в статье информация будет полезна тем, кто собирается приобрести и установить импульсный электросчетчик, но не может определиться с выбором. Помимо этого мы приведем примеры схем подключения однофазных и трехфазных приборов, а также расскажем об особенностях их эксплуатации.
Содержание
Модельный ряд и маркировка
Приборы учета производителя Инкотекс выпускаются в следующих модификациях:
- 100 — это модельный ряд однофазных однотарифных механических электросчетчиков прямого включения. Характерные особенности таких приборов – простота конструкции и невысокая стоимость.
Модель СЕ 101
Данный модельный ряд в настоящее время снят с производства, вместо него выпускаются.
- 200 – приборы второго поколения, выпускаемые в однофазном и трехфазном исполнении. Производятся модификации, позволяющие удаленно произвести снятие показаний двухтарифного (день-ночь) и одно тарифного режима. Для этого в прибор встроен специальный модуль (например, GSM модем), передающий информацию в соответствующую службу. Ниже представлена таблица, где для наглядности приводится несколько модификаций из данного модельного ряда с описанием основных технических характеристик.
Таблица 1. Пример сокращенных технических параметров различных приборов модельного ряда 200.
| Модель | UНОМ (В) | Номинальный и (максимальный) ток (А) | Класс точности измерения активной/реактивной энергии | Число тарифов |
| 201 2 | 240,0 | 5,0 (60,0) | 1 | 1 |
| 202 5 | 240,0 | 5,0 (60,0) | 1 | 1 |
| 203 1 | 240,0 | 5,0 (80,0) | 1 | 1 |
| 205 FION | 240,0 | 5,0 (60,0) | 1 / 2 | 4 |
| 206 PRNO | 240,0 | 5,0 (60,0) | 1 / 2 | 4 |
| 230 АКЕ | 3х240,0/380 | 5,0 (60,0) | 1 / 2 | 2 |
| 230 ART 01 PQRSIN | 3х240,0/380 | 5.0 (60.0) | 1 / 2 | 4 |
| 230 ART 02 PQRSIDN | 3х240,0/380 | 10,0 (100,0) | 1 / 2 | 4 |
| 231 АМ 01 | 3х240,0/380 | 5.0 (60.0) | 1 | 1 |
| 233 АRT 03 KRL | 3х240,0/380 | 10,0 (100,0) | 1 / 2 | 4 |
| 236 ART 02 RS | 3х240,0/380 | 10,0 (100,0) | 1 / 2 | 4 |
Как видно из таблицы на примере 230 модели, заводом может быть выпущено несколько модификаций прибора. Для их определения используются специальные символы, они приведены ниже.
Теперь не составит труда расшифровать маркировку любого прибора Меркурий. Например, маркировка 230 АR 01 r 5 60 a 380в означает, что это 3-х фазный электрический счетчик, позволяющий измерять расход активной и реактивной энергии. Прибор рассчитан на работу с номинальным напряжением 380 В и токе 5-60 А (номинальное и максимальное значение).
Пример типовой конструкции
Приборы данной торговой марки изготавливаются в пластиковом корпусе прямоугольной формы. На фронтальной стороне (ближе к левому краю) располагается ЖКИ дисплей или механический индикатор колесного типа. Справа могут располагаться кнопку навигации по меню или быть указаны основные параметры устройства. Ниже представлен рисунок, на котором обозначены основные элементы конструкции.
Обозначения:
- А – информационный дисплей, на который выводятся показания электросчетчика.
- В – кнопки для переключения режимов дисплея, например, отображение информации по различным тарифам.
- С – наклейка, с указанием основных технических и эксплуатационных характеристик.
- D — съемная панель, прикрывающая коммутационные контакты прибора.
Стандартные размеры корпуса электросчетчика (приведенной на рисунке модели) следующие:
- длина – 258,0 мм;
- ширина – 170,0 мм;
- высота – 74,0 мм.
Габариты различных моделей электросчетчиков могут отличаться от указанных выше.
Что касается массы прибора, то она зависит от исполнения, в частности, вес модификаций 230 модели не превышает полтора килограмма.
Крепление устройства учета осуществляется на стандартную ДИН рейку.
Кратко о самодиагностике
Некоторые модификации модельного ряда 200 имеют функцию автоматического поиска неисправностей. При их обнаружении дисплей показывает сообщение в формате Е-ХХ, где «ХХ» — это код ошибки. Например, если на экране появляется надпись «Е-18», то это говорит о возникновении ошибки контрольной суммы лимита мощности и для исправления ситуации необходимо выполнить перезапись этих данных.
Полный перечень кодов и их описание можно найти на официальном сайте производителя или в инструкции к моделям серии 200.
Некоторые ошибки можно устранить самостоятельно, для других потребуется вызов специалиста или даже возвращение прибора на завод производитель. Например, ошибка Е-01 указывает, что заряд встроенной батареи снизился до критического порога. Казалось бы, ничего сложного, но в большинстве модификаций приборов для такой замены необходимо разобрать электросчетчик, поскольку прибор опломбирован, вскрыть его это могут только сотрудники электрокомпании, предоставляющей услуги.
В описанной ситуации исключением являются модификации серии 234, инструкция о данной процедуре имеется в паспорте на электросчетчик.
Защита от вмешательства в работу электросчетчика
Устройство данных приборов таково, что изменить показания, остановить учет невозможно. Что касается обнуления электросчетчика, то запись об этом остается в памяти счетчика, откуда удалить информацию пользователь не может. Единственно, что ему доступно – корректировка времени, обойти это ограничение не получится.
В отличие от дисковых электросчетчиков, у цифровых приборов при перемене местами нуля и фазы, учет расхода электроэнергии все равно будет производиться правильно. То есть, «отмотать» показания назад невозможно.
Считается, что можно остановить работу устройства при помощи неодимового магнита. Действительно, у ранних модификаций 200 серии имелся такой недостаток. В современных моделях имеется защита от подобного вмешательства в работу. Не рекомендуем проверять это на личном опыте, поскольку информация о попытке воздействия магнитом будет внесена в журнал прибора, что неминуемо приведет к неприятным последствиям для экспериментатора.
Схемы подключения
В подключении прибора учета нет ничего сложного, если следовать инструкции эта процедура не занимает много времени. Схема подключения имеется в технической документации, которой комплектуется каждое устройство. На примере модели 200 мы покажем, как подключить однофазный многотарифный аппарат.
Назначение контактов:
- 1-5 – подключение интерфейса RS-485 или CAN для передачи импульсов;
- 6 – вход фазы;
- 7 – выход фазы;
- 8 и 9 – подключение нулевой жилы.
- 10 и 11 – телеметрический выход.
То есть, к контактам 6 и 8 подключается ввод в квартиру, а к клеммам 9 и 11 — нагрузка (внутренняя сеть).
Подключение трехфазных приборов.
В зависимости от модификации устройства оно может быть подключено посредством прямого включения или же через трансформатор тока (далее ТТ). Приведем в качестве примера оба варианта для модели 230 AR.
Если планируется подключить прибор через ТТ с соответствующим коэффициентом трансформации, необходимо предварительно снять перемычки между контактами: 9 и 10, 11 и 12, а также 13 и 14. После этого необходимо выполнить подключение, согласно приведенной схеме.
Поскольку назначение контактов 17-26 остается неизменным (таким же, как на рис. 7), оно не приводится.
Перед тем, как устанавливать защитную панель, закрывающую контакты, рекомендуем еще раз проверить правильность подключения.
Поверка приборов
В соответствии с нормами Федерального законодательства аппараты учета подлежат обязательной поверки. Она может быть первичной и периодической. Первая выполняется непосредственно на заводе, где производятся изделия. Вторая – периодически в процессе эксплуатации после истечения межповерочного интервала, информация о нем указывается в техническом паспорте.
Иногда может быть назначена неплановая процедура до истечения срока поверки. Для этого предусмотрены следующие случаи:
- потеря документа, свидетельствующего о прохождении плановой процедуры;
- после того, как осуществлялась настройка или юстировка прибора, например, после ремонта;
- когда осуществляется установка нового устройства.
Для поверки используются эталонные приборы или специальные установки, такие как многофункциональный аппарат Меркурий 211. Схема электронного устройства включает в себя источник фиктивной мощности и эталонный (образцовый) электросчетчик. Такой аппарат может одновременно тестировать до 8-ми приборов.
После прохождения поверки в специальный реестр вносится об этом информация, в которой содержится номер аппарата, год выпуска и дата испытаний.
Выбираем электросчетчик
В первую очередь необходимо убедиться, что аппарат соответствует схеме подключения, она может быть одно- и трехфазной. Далее следует учесть особенности бокса, в котором будет устанавливаться контролирующее устройство. Аппарат должен быть размещен таким образом, чтобы можно было считать показания, не открывая крышку электрошкафа. То есть, окошко в его двери должно располагаться напротив дисплея или механического индикатора.
Обратим внимание, что при замене устаревших дисковых приборов на устройства модельного ряда 20Х не редко возникает проблема, когда информационная панель устройства не видна в окошко щитка. Решить проблему можно выбрав для замены Меркурий 200, изготовитель специально разработал эту модель для установки в квартирные щитки старого типа, что существенно упростило монтаж и дало возможность читать показания, не открывая бокс.
На текущий момент Инкотекс перестал производить устройства, работающие на индукционном принципе, поэтому для покупки доступны только электронные модули.
Многотарифные аппараты имеет смысл приобретать только в том случае, если в регионе проживания задействована такая схема оплаты и при этом имеется возможность использовать бытовую технику в ночное время.
Определитесь с функциональностью. Безусловно, электросчетчик с памятью более удобен и позволяет сравнить расход электроэнергии с предыдущим периодом или любым другим месяцем. Насколько это актуально – решать потребителю, но учитывая, сколько стоят такие аппараты, лучше получить эту информацию из квитанций. Это же касается моделей, комплектующихся пультом, его необходимость сильно преувеличена.
Нет смысла приобретать модель, способную предавать цифры показаний в электрокомпанию, если у последней не реализована такая возможность.
Спорно насколько необходимо приобретать прибор, например, серии 201, где после установки специального ПО, появляется возможность вызова кабинета для получения детальной информации. Дополнительные модули, из которых состоит такой электросчетчик, ведут к существенному удорожанию прибора. Опять же, как показывает практика, чем проще прибор, тем дольше он будет служить.
https://www.youtube.com/watch?v=nZW0itCd-mk
Теперь перейдем от общих советов к конкретике:
- Каждый счетчик электроэнергии Меркурий должен комплектоваться паспортом и технической документацией, где указывается разрядность электросчетчика, описание как он устроен, схема подключения и другая полезная информация. В техническую документацию должно входит руководство по эксплуатации, где подробно описывается, как правильно снять показания, информация о поверочном интервале и т.д.
При отсутствии паспорта аппарат не удастся поставить на учет, соответственно, эксплуатация будет невозможна.
- Обязательно должна быть голограмма на электросчетчике, а также присутствовать заводская пломба.
- Сравните знаки и цифры на электросчетчике с серийным номером, указанным в паспорте.
- Проверьте правильность заполнения гарантийного талона, в противном случае гарантия на электросчетчик может быть признана недействительной. Если такой аппарат вышел из строя, неправильно работает (например, завышает значность показаний, пищит, потребляет много энергии от дополнительного источника и т.д.) то с его заменой или ремонтом могут возникнуть проблемы.
Обратим внимание, что завышенные показания (прибор насчитывает больше кВт, чем реально расходуется) встречаются нередко. Это говорит о том, что прибор неправильно отъюстирован.
Рекомендации по монтажу
- В первую очередь необходимо правильно выбрать место в шкафу под аппарат, как это сделать, можно прочитать на нашем сайте.
- Внимательно прочитайте описание, где приводится схема подключения, и только после этого приступайте к работе.
- Перед подключением необходио обесточить ввод, для этого необходимо отключить входной автомат.
- Если после подключения электросчетчик моргает, значит все в порядке, такой индикацией обозначается расход энергии. Если интервал между вспышками светодиода увеличился, значит, потребление уменьшилось.
Счетчик Меркурий 201 один из самых распространенных счетчиков у нас в стране. В данной статье я расскажу об однофазном однотарифном счетчике Меркурий 201.5. Счетчики Меркурий ООО «Инкотекс» наряду со счетчиками Энергомера занимают ведущие позиции на российском рынке, прежде всего из-за своей невысокой цены, которая в среднем составляет 550-600 рублей.
Если вы еще не определились, какой электросчетчик купить себе домой, статья «Как правильно выбрать электросчетчик для дома» поможет вам выбрать именно тот счетчик, который вы хотели.
Вы решили заменить старый счетчик, или подключаете новый дом, квартиру, дачный домик или гараж, и нужно купить новый счетчик. Предположим, вы решили поставить счетчик Меркурий 201 серии.
Перед тем, как купить счетчик Меркурий 201, проверяем, соответствует ли он основным требованиям коммерческого учета розничного рынка электроэнергии:
1. Класс точности у счетчика Меркурий 201 равен 1, по требованиям не более 2.
2. Дата выпуска счетчика Меркурий 201, она же является и датой поверки электросчетчика 23.03.2014г. — менее 2-х лет, т.к. счетчик Меркурий 201 — однофазный. Для трехфазных счетчиков будет 1 год.
3. Счетчик Меркурий 201 занесен в Госреестр средств измерений под номером № 24411-04
Следовательно счетчик Меркурий 201 полностью удовлетворяет требованиям.
В стандартную комплектацию счетчика Меркурий 201 входят:
- Собственно, сам счетчик Меркурий 201.
- Паспорт и инструкция на счетчик Меркурий 201.

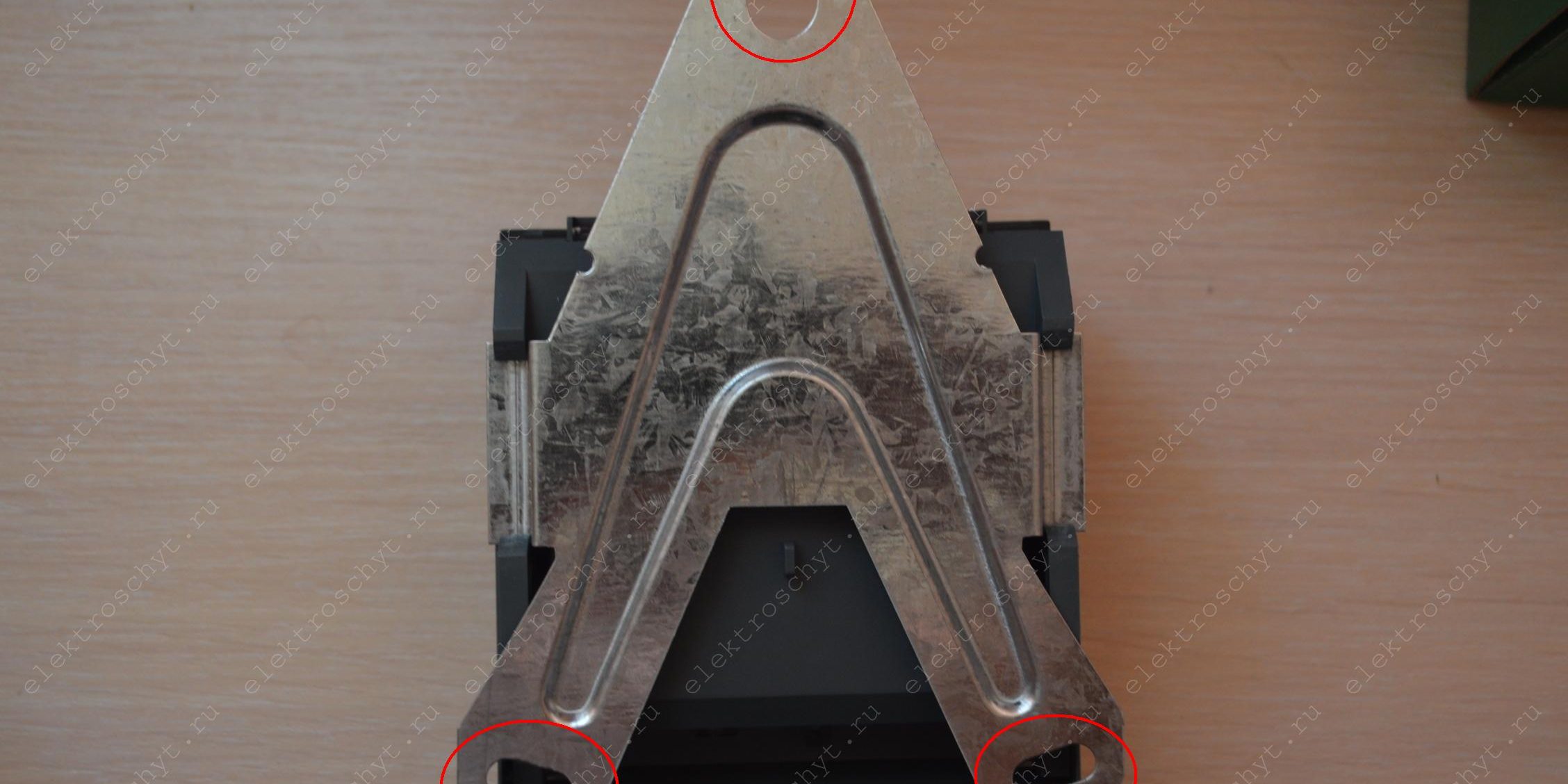

- Переходная пластина с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не входит.
У данной серии счетчиков Меркурий 201, есть несколько различных модификаций:
Как видно из паспорта на счетчик Меркурий 201, они выпускаются:
- с максимальным током на 60 или 80 А;
- с электромеханическим отчетным устройством (обычный механический «барабан») счетчик Меркурий 201.5, 201.6, 201.7;
- с жидкокристаллическим дисплеем счетчик Меркурий 201.2, 201.4, 201.8;
- могут комплектоваться модемом для удаленного снятия показаний;
- разное количество передаваемых импульсов (телеметрия).
На счетчик Меркурий 201 наклеена голограмма, защищающая его от подделки.
Гарантийная пломба, на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.
Клеймо госповерителя, которое означает, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно определить дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.
Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,
так и просто прикручиваться на заднюю стенку электрощитка при помощи переходной пластины, которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластина достаточно крепко «держит» счетчик Меркурий 201.
Как установить счетчик Меркурий 201 в электрощиток, можно прочитать в статье «Замена электросчетчика».
Как правило, на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.
Возможно схема подключения счетчика Меркурия 201 на клеммной крышке не совсем понятна, поэтому мы ее дорисуем, чтобы вам было проще разобраться.
Небольшой клеммник с двумя контактами — телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.
Чтобы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.
После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.
Красный световой индикатор счетчика Меркурий 201, загорается при подключении счетчика к электросети.
Показания счетчика Меркурий 201 определить достаточно просто, на механическом отсчетном устройстве (ОУ) шесть барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 — это десятые доли кВт*часов, а пять черных барабанов счетчика Меркурий 201 — это целые значения кВт*часов.
Таким образом, на фото выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую организацию и энергосбыт передают целые значения, поэтому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.
Несмотря на популярность счетчиков Меркурий, у меня сложилось свое собственное мнение на их счет, и в не очень хорошую сторону.
Объясню почему, у «Инкотекса» есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И выглядит в итоге это все, очень некрасиво.
Что еще немаловажно, при комплектации электрощита, счетчик Меркурий 201 имеет бОльшие габариты, чем его собратья, в данной ценовой категории с похожими параметрами. Так для сравнения ширина электросчетчиков:
| Электросчетчик | Производитель | Ширина,мм |
| Меркурий 201 | Инкотекс | 105 |
| СЕ101-R5 | Энергомера | 89 |
| Нева 103 | Тайпит | 78 |
Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к. приходится покупать электрощит уже на бОльшее количество модулей.
Счетчик Меркурий 201 неудобно пломбировать, приходилось у нескольких электросчетиков «подгонять» вручную, специально предназначенные для этого отверстия, чтобы через них могла пролезть проволока или леска для пломбы.
Как правильно подключить однофазный счетчик Меркурий 201 к электросети, можно прочитать в статье «Схема подключения однофазного счетчика».
Спасибо за внимание.
Используемые источники:
- https://strojdvor.ru/elektrosnabzhenie/opisanie-i-vidy-schetchikov-elektroenergii-merkurij/
- https://electrikmaster.ru/schetchik-merkurij/
- https://fb.ru/article/336579/merkuriy-schetchik-elektricheskiy-harakteristiki-i-otzyivyi
- https://www.asutpp.ru/schyotchiki-elektroenergii-merkurij.html
- https://elektroschyt.ru/schetchik-merkurij-201/
