   В процессе монтажа гидравлических систем на судне их ра­бочие полости загрязняются. При сварке и горячей гибке на внутренних поверхностях труб образуется окалина, в поверх­ность металла вкрапливается песок, при нарезке попадает ме­таллическая стружка, при длительном хранении труб на складе появляется ржавчина и т. д. От качества очистки системы после сборки на судне во многом зависит надежность работы гидро­приводов. Опыт показал, что загрязнения, остающиеся в си­стеме после монтажа, могут в течение одного-двух лет эксплуа­тации на судне вызывать частые засорения фильтров, интенсив­ный износ и отказы в работе гидромеханизмов.

   Очистке системы необходимо уделять большое внимание. Ка­чество очистки во многом определяется выбранным материалом трубопровода и технологией обработки внутренних поверхностей труб. Так, лучше других подвергаются очистке трубы из нержа­веющей стали с электрохимическим полированием внутренних поверхностей.

   После изготовления (гибки труб, обрезки, приваривания со­единений) элементы системы должны проходить тщательную химическую очистку, щелочение и промывку по соответствующим заводским инструкциям. Такая же обработка необходима для всего гидрооборудования (насосы, гидромоторы, клапаны и т. д.), комплектующего монтируемую систему. Если гидравлическое оборудование поступает на судостроительный завод промытым, заполненным рабочей средой, заглушенным и опломбированным, то промывка и испытание его на плотность перед сборкой си­стемы не производятся. В противном случае гидрооборудование расконсервируют, промывают уайт-спиритом (ГОСТ 3134—52) и рабочей средой с температурой 50—70° С или выше (если ги­дроаппаратура предназначена для работы в системе с большей температурой). Удалить окалину, вкрапленный песок и глубо­кую коррозию методами жидкостной промывки бывает затруд­нительно. Хорошие результаты дает высокочастотная (ультра­звуковая) очистка, ее следует рекомендовать для широкого ис­пользования в судостроении.

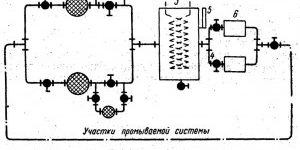

   Наиболее    ответственный    этап — промывка   системы   после монтажа на судне. При сборке системы на судне необходимы тщательные меры защиты от попадания загрязнений в ее рабо­чие полости. Вскрывать заглушки с подготовленных для сборки труб и гидрооборудования нужно непосредственно перед их сое­динением. Если на сборку поступают незаглушенные трубы и гидрооборудование, их необходимо направлять на повторную химическую очистку и заводскую промывку. Прокладки в сое­динениях также должны подвергаться химической очистке перед сборкой. При затяжке соединений удары по ключу не допу­скаются.



   Насосный агрегат целесообразно оборудовать несколькими насосами, обеспечивающими различную производительность; один из насосов можно выключать без перерыва в промывке. Обычно используют шестеренчатые или лопастные насосы, соз­дающие давление не менее 20 кГ/см2, а в некоторых случаях — группу насосно-аккумуляторных станций.

   Емкость масляного бака установки следует выбирать из рас­чета не менее двухминутной производительности насоса. Бак должен быть снабжен маслоподогревателем для подогрева жидкости до 50—70° С.

   Установка должна иметь две группы фильтров грубой и тон-кон очистки, включаемые параллельно так, чтобы производи­тельность каждой группы фильтров соответствовала производи­тельности насосов. Фильтры грубой очистки обычно выбирают с размером ячеек 40—70 мк. Размер ячеек фильтров тонкой очистки должен быть минимально возможным; применяют фильтры с ячейками 12—16 мк. При использовании в ‘судовых гидравлических системах гидрооборудования авиационного типа также следует применять фильтры с ячейками 6—12 мк.

   Последовательность промывки гидравлической системы:

1) промывка напорной и сливной магистралей при отклю­ченных отводных трубах к исполнительным гидроприводам;

2) промывка отводов труб к исполнительным силовым ги­дроприводам.

   Каждый участок непрерывно промывается рабочей средой при температуре 50—70°С до полной очистки, которая опреде­ляется по чистоте фильтров. Продолжительность промывки должна быть не менее 2—3 час. для коротких отводов от ос­новной магистрали и 5—7 час. для основных магистралей обще­судовых гидравлических систем. Для контроля качества про­мывки каждые 1—2 часа осматривают и промывают в уайт-спирите фильтры.

   Чтобы обеспечить защиту фильтров тонкой очистки, в на­чальный период промывочную жидкость целесообразно филь­тровать только через фильтры грубой очистки. Промывку ведут до того, пока фильтры тонкой и грубой очистки не будут со­вершенно чистыми. Затем из отстойника бака и из нескольких мест системы берут масло для химического анализа.

   Критериями чистоты системы могут служить следующие па­раметры жидкости:

— механических примесей не более 0,005% по весу;

— вода и водорастворимые эмульсии отсутствуют;

— физико-химические характеристики масла после про­мывки не отличаются от характеристик свежей жидкости в со­ответствии с паспортом.

   При неудовлетворительных результатах анализа масло из системы и насосной установки удаляют, фильтры и баки промывают уайт-спиритом, систему заполняют свежей жидко­стью и производят повторную промывку.

   Промывка плохо подготовленных судовых систем из угле­родистой стали может продолжаться более 250 час. Иногда для сокращения времени ее выполняют с подключенными отво­дами.

   Необходимо строго соблюдать технологию химической очи­стки труб, расконсервации гидрооборудования и сборки системы в судовых условиях. В противном случае даже длительная не­прерывная промывка гидравлической системы может не дать необходимых результатов.

   Принятые в судостроении методы химической очистки труб и промывки систем после сборки недостаточно совершенны. За­частую после окончания промывки в системах остается окалина, сварочный материал, формовочный песок и другие загрязнения.

Наряду с жидкостной обработкой систем в судостроении не­обходимо развивать и использовать методы высокочастотной очистки.

Похожие записи:Гидравлические фильтры</li>Гидравлический фильтр грубой очистки GFK 50-80</li>Леон Гидравлик и фильтрация масел</li>Установки параллельной фильтрации масла</li>Гидравлический фильтр грубой очистки GFK 100-500</li>Статья размещена в рубрике|подрубрике

С засорами труб приходится сталкиваться везде: в быту и на производстве, в загородном доме и в городской квартире. Небольшие засоры хозяева чаще всего ликвидируют сами, с помощью подручных средств (вантуз и т.д.). В запущенных случаях применение домашних средств не решает проблему. Тогда приходит на помощь прочистка канализации гидродинамическим способом.

Виды засоров и способы очистки

Засоры случаются по разным причинам — как вследствие небрежности владельцев дома, так и в результате продолжительной эксплуатации трубопровода. Их основные виды:

• механические – в трубу попал посторонний предмет, строительный мусор и т.д.;
• эксплуатационные – на внутренней поверхности стенок скапливается жир, на который налипают пищевые отходы, волосы, ворсинки и другие мелкие частицы;
• минеральные – известковый налет и ржавчина. Особенно подвержены этому засору металлические трубы. Слой осадка нарастает постоянно, сечение трубы уменьшается, вода проходит с трудом.

Чистить засоренные и «заросшие» трубопроводы можно несколькими способами:

• механический – с помощью сантехнического троса;
• химический – с использованием составов, растворяющих осадок. К этой группе относятся и сильнодействующие средства вроде «Тирет» или «Крот», и «дедовские» приемы – соль/сода/уксус в разных пропорциях;
• гидромеханический. Простейшее устройство – вантуз – пробивает засор воздушной пробкой. Более сложный и эффективный вариант – очистка канализации гидродинамическим способом, на которой мы остановимся подробнее.

Конструкция и принцип действия гидродинамического оборудования

Гидродинамическая прочистка канализации – это механическая обработка внутренней полости труб струей воды под высоким давлением (обычно в интервале 100-200 атмосфер). Под сильным напором поверхность ошкуривается, как если бы вы работали щеткой. Труба, полностью освобожденная от осадка, обладает свойством самоочистки, как новая. После промывки налет на стенках образуется нескоро.

Принцип действия гидродинамической машины: рабочий орган с насадкой помещают в начало участка, который предстоит прочистить. Включают компрессор. От компрессора по шлангу под давлением поступает мощная струя воды, которая проталкивает шланг с насадкой по трубе и разбивает осадок. В процессе промывки человеку остается только контролировать положение шланга и при необходимости регулировать напор.

Насадки оснащены форсунками прямого и обратного действия. Прямые подают воду вперед. Из обратных (в задней части устройства) струя движется по диагонали назад. Эти струи и продвигают устройство вперед реактивным способом.

Обратная струя также завершает очистку стенок трубы от налета. Струи, направленные вперед, разрушают основную толщу осадка. В итоге происходит полная очистка всего трубопровода, а не только восстановление тока воды на определенном участке.

Конструктивно бытовые и промышленные установки похожи. Различаются, главным образом, мощностью и размерами насадок. Из чего состоит прочистная машина для прочистки канализации:

• водяной компрессор;
• его привод – электрический или ДВС;
• шланг высокого давления;
• его наконечник, на который крепится та или иная насадка.

Бытовая машинка, как правило, портативная, электрическая, однофазная. Промышленная установка имеет более высокую мощность и часто работает от двигателя автомобиля, на шасси которого располагается.

Плюсы, минусы и сферы применения

Основное применение метода – очистка канализационных трубопроводов. Кроме этого гидродинамическую обработку можно применять для очистки:

• труб водоснабжения;
• отопительных трубопроводов и теплообменников;
• ливневой канализации;
• дренажных систем;
• колодцев и скважин от заиливания.

На заметку: Измельчитель пищевых отходов – устройство, препятствующее образованию засоров.

Преимущества гидродинамической промывки канализации перед другими методами:

• стенки очищаются полностью, в то время как назначение вантуза или троса – пробить пробку, после чего осадок продолжает скапливаться;
• прочистка канализационных труб гидродинамическим способом осуществляется по всей длине трубопровода, в то время как трос удаляет засор локально, на определенном участке, при этом пробка может образоваться дальше по ходу;


• в отличие от троса водяная струя воздействует на стенки и соединения труб деликатно, без риска их повредить;
• метод эффективен при засорах высокой сложности. Химические средства тоже воздействуют изнутри на всю магистраль, но их эффективность ниже. Самые сильнодействующие рекомендованы не для всех труб, в то время как технология прочистки канализации гидродинамическим способом ограничений не имеет;
• высокая скорость обработки: чистка трубопровода в частном доме займет не больше полдня, в квартире – час;
• доступ к труднодоступным и удаленным участкам (вплоть до 50 метров от места введения насадки). Конфигурация трубопровода значения не имеет;
• если вы владелец частного дома, вы можете промывать машинкой не только домашнюю канализацию, но и, к примеру, ливневку. Чистить ливневку химическими методами нерационально, поскольку вы потом не сможете использовать эту воду для технических целей. Тем более вы не станете применять химию для обработки скважины с питьевой водой;
• очистке не препятствуют ледяные пробки. Для их разрушения можно подавать в трубы горячую воду. Это делает оборудование незаменимым на дачных участках в зимнее время: ледяную пробку в наружной части трубопровода не осилят ни трос, ни химическое средство.

На заметку: Горячая вода также предпочтительна для очистки трубопровода от жира.

Минус у технологии только один: необходимость покупки оборудования либо дороговизна обработки (если нанимать профессионалов). Порядок цен на услуги профессиональных фирм:

• наружная канализация (в т.ч. магистральная) – 110 р. за метр погонный;
• внутренняя – 100;
• общая (комплексная) – 100;
• ливневая – 90.

Цены пугают, но эффект такой прочистки держится до 10 лет. Сами аппараты стоят от 500 долларов и дороже, вряд ли их имеет смысл приобретать, если только вы не планируете многоцелевое или коммерческое использование.

Оборудование и насадки – особенности выбора

Насадки (форсунки) для гидродинамической промывки канализации бывают нескольких типов:

• вращающиеся насадки предназначены для разрушения сильно отвердевшего осадка;
• пробивочные – удаляют старые засоры и воздушные пробки;
• донные – ликвидируют песок, ил, шлам. Подходят для очистки колодца, ливневки;
• цепные (режущие) – для удаления попавших в трубы посторонних предметов и корневых засоров. За счет возможности измельчения разных веществ этот вариант оптимален для самых запущенных, уплотненных пробок;
• роторные – для очистки внутренней полости труб от жировых отложений. Их же можно использовать для прочистки ливневой канализации;
• угловые – для обработки изгибающихся частей трубопровода;
• универсальные могут выполнять несколько функций.

Совет: В комплекте обязательно нужно иметь универсальную насадку, поскольку в ряде случаев ее можно использовать вместо другой, недостающей.

Устройство насадок в общих чертах одинаково, форма различна. Различно и количество струй – одна центральная или несколько.

На что обратить внимание при выборе аппарата:

• сечение трубопровода, на которое рассчитана машина. Бытовые приборы чистят трубы от 5 до 35 сантиметров. Свыше 35 сантиметров потребуется промышленная бензиновая установка на колесной базе;
• длина трассы. Длина шланга начинается с 15 метров. Профессиональные аппараты имеют шланги 30 метров и больше;
• бытовой/полупрофессиональный аппарат может быть переносным или на колесах для удобства транспортировки. Выбор зависит от условий, в которых вам предстоит работать.

Важно: Нужно сразу выбирать шланг необходимой длины. Наращивать нельзя, под давлением он лопнет или разойдется соединение.

Если вы собираетесь купить оборудование для постоянной работы, выбор зависит от будущей клиентуры:

• для обслуживания квартир подойдет портативная мобильная модель;
• для систем ливневой канализации в дачных поселках или для очистки магистральных трубопроводов потребуется мощная установка на автомобильном шасси.

Преимущество первых (как правило, электрических) – компактность, бесшумность (оснащены звукоизолирующим кожухом), простота транспортировки (можно возить в багажнике легковой машины).

Достоинства вторых – высокая мощность и независимость от электричества. Чаще всего это бензиновые модели, которые работают от двигателя машины. Автономность позволяет использовать оборудование в районах, где электричество отсутствует или подается с перебоями.

Несколько популярных полупрофессиональных аппаратов:

• HD 13/100 – электрическая модель на 2,3 киловатта. Работает под давлением 100 атмосфер, расход воды – 13 литров, длина шланга – 30 метров, возможное сечение трубопровода – 4-15 сантиметров;
• HD 17/190 – электрическая, 5 киловатт, 190 атмосфер, 17 литров, 40 метров, 4-20 сантиметров;
• HD 19/180 – бензиновая, 6,5 л/с, 180 атмосфер, 19 литров, 40 метров, 4-20 сантиметров;
• Ridgid KJ-1590 – электрическая, 2,2 киловатта, 92 атмосферы, 15 литров, 20 метров, 5-15 сантиметров;
• Ridgid KJ-2200 – бензиновая, 5,5 л/с, 150 атмосфер, 9 литров, 30 метров, 5-15 сантиметров;
• Ridgid KJ-3000 – бензиновая, 13 л/с, 208 атмосфер, 15 литров, 60 метров, 5-20 сантиметров;
• ECO 2221 – трубы до 25 см, длина шланга – 25 метров;
• ПРЕУС Б1515 – трубы до 15 см, шланг – 15 метров;
• Посейдон ВНА-Б-210-10 – до 15 см, 15 метров.

Для дачных нужд можно приобрести автомобильную мини-мойку «KARCHER» или аналогичную, с функцией очистки труб. Мойку можно использовать, в том числе, для помывки фасада и других бытовых целей, так что приобретение оправдано. Аппарат позволяет выполнить промывку трубопровода 15 метров длиной.

Цены на мини-мойки несопоставимы со стоимостью вышеперечисленных аппаратов:

• KARCHERK 5 Basic – от 16 тыс. рублей;
• BOSCH Aquatak AQT 37-13 Plus – от 12;
• GREENWORKS GPWG2 – от 8 тысяч;
• Sterwins 160 бар – от 13.

Сравните:

• ECO – от 105 тысяч;
• Преус – от 72;
• Посейдон – от 62.

Шланг и комплект насадок для мини-мойки, скорее всего, придется докупать отдельно, в базовую комплектацию они не входят. Комплект для труб «KARCHER» с 15-метровым шлангом обойдется в 5-6 тысяч.

Порядок действий при очистке

Как осуществляется промывка труб канализации гидродинамическим способом (на примере установки «KARCHER»):

1. Выбрать насадку, установить на шланг.
2. Ввести шланг в трубу примерно на метр. Это можно сделать через унитаз, смотровой люк, другое отверстие.
3. Включить аппарат. В процессе работы придерживать шланг. Он будет двигаться внутрь трубопровода.
4. После уничтожения основного засора (это будет видно, вода сразу начнет сходить) сделать несколько возвратно-поступательных движений шлангом, чтобы лучше промыть магистраль.
5. Отключить аппарат, вынуть шланг.
6. Обильно пролить трубопровод водой, чтобы смыть остаточные загрязнения.

Добавьте страницу в закладки!

Промывка гидросистем. Пульсирующая промывка

Введение

Аналитический обзор информационных источников

Влияние загрязнений на работу гидросистем

Способы очистки поверхностей

Механическая очистка

Физико-химические методы

Гидродинамические методы

Методы  контроля за чистотой рабочей жидкости

ВВЕДЕНИЕ

    Для этой цели на отраслевых предприятиях применяют, в основном, прокачку стационарным потоком, однако это длительный процесс. Для повышения эффективности очистки можно применять промывку гидросистем нестационарным потоком, используя для этой цели явление кавитации, газожидкостные и пульсирующие потоки. Гидродинамические методы промывки основаны на динамическом воздействии потока жидкости на твердые частицы загрязнений, которые способствуют отрыву частиц от поверхности и выносу их из гидросистемы. Одним из наиболее перспективных направлений является применение для очистки гидросистем неустановившегося движения моющей жидкости с переменными во времени скоростью и давлением, т.е. пульсирующих

АНАЛИТИЧЕСКИЙ ОБЗОР  ИНФОРМАЦИОННЫХ ИСТОЧНИКОВ

Влияние загрязнений на работу  гидросистем

    Кроме  того, за счет износа элементов гидросистемы рабочие жидкости загрязняются самыми  различными видами загрязнений

СПОСОБЫ ОЧИСТКИ  ПОВЕРХНОСТЕЙ

мм л/мин м/с 4 18 23,8 6 25 15,3 8 40 13,3 10 80 16,9 12 80 11,8 14 100 8,65 16 100 6,63 18 100 6,53 20 100 5,3 22 100 4,37 25 100 3,4 40 100 1,32

длина промываемой магистрали может достигать 50-60 м (что в 5 раз больше, чем при стационарном потоке),общее время промывки составляет 12-15 мин,

МЕТОДЫ КОНТРОЛЯ ЗА ЧИСТОТОЙ РАБОЧЕЙ ЖИДКОСТИ

Любой трубопровод рано или поздно засоряется. В первую очередь это относится к канализационной системе, через которую ежедневно проходят самые разнообразные отходы человеческой деятельности. С небольшими засорами, как правило, можно справиться самостоятельно с помощью подручных средств. В более сложных ситуациях придется прибегнуть к гидродинамической прочистке.

Виды засоров канализации

Засоры образуются в силу различных причин. Это может быть небрежность хозяина, регулярно сливающего в канализацию жирные отходы и крупные частицы бытового мусора, либо неизбежный естественный рост отложений в процессе эксплуатации.

Принято различать следующие виды засоров:

• Механические. В канализации оказался строительный мусор, другие посторонние предметы.
• Эксплуатационные. Частицы пищевых отходов, жир, волосы или иные мелкие частицы постепенно скапливаются на внутренней поверхности стенок трубопровода.
• Минеральные. Ржавчина и известковые отложения. Ржавчина способна образовать засор исключительно в металлическом трубопроводе, тогда как известковый осадок способен откладываться на любых материалах. Интенсивность роста известковых отложений напрямую зависит от качества воды.

Это важно! Наиболее склонной к образованию засоров считается чугунная канализация. Материал такого трубопровода пористый, и на нем легко оседают частицы жира и грязи. Пластиковый трубопровод менее подвержен этому неприятному явлению.

Способы очистки труб при засорении канализации

Подавляющее большинство домовладельцев предпочитают использовать в борьбе с засорами канализации старые проверенные (хотя и не всегда эффективные) способы:

• Использование вантуза. Простейший в применении способ, который, однако, может помочь лишь против небольших засоров.
• Применение специальных химических реагентов, разлагающих органические соединения. Способ действенный, но его нежелательно применять для пластиковых трубопроводов, которые могут попросту не выдержать агрессивного химического воздействия.
• Механическая очистка специальным сантехническим тросом. В трубопроводах из пластиковых материалов такой метод очистки также стоит применять с осторожностью. Кроме того, гибкий трос будет сложно использовать в трубопроводах с большим числом отводов или поворотов.
• Народные рецепты. Использование соли, соды и уксуса во всевозможных пропорциях.

Обратите внимание! Ни один из рассмотренных способов не гарантирует полной прочистки трубопровода. Протяженность очищенного участка скорее всего окажется небольшой.

В наше время наиболее эффективной технологией прочистки признано использование гидродинамических установок.

Рекомендуем ознакомиться:  Как сделать самодельный трубогиб для профильной трубы — полное руководство с чертежами

Агрегаты выпускаются в нескольких вариациях – от профессиональных до компактных (бытовых). Первые отличаются внушительными размерами и нередко работают на базе автотранспорта. Область применения таких агрегатов – большие магистральные трубопроводы.

Вторые представляют собой небольшие устройства, эксплуатировать которые по силам одному человеку. Такие установки подходят для обслуживания частных домовладений, квартир, офисов.

Технология очистки гидродинамическим способом

Гидродинамика для промывки канализации подразумевает тщательную обработку внутренних стенок канализации водой, подаваемой под большим давлением (этот показатель равен 100-200 атмосферам). Такой напор оказывает на стенки трубы действие, сходное с обработкой жесткой щеткой.

По окончании промывки трубе возвращаются качества нового изделия. Вдобавок к этому, налет на обновленной гладкой поверхности будет скапливаться гораздо медленнее.

Конструкция гидродинамической установки очень проста. Устройство состоит из нескольких элементов:

• Водяного компрессора.
• Привода: для небольших бытовых установок – электрического. Громоздкие профессиональные устройства часто являются автономными и работают от бензинового или дизельного двигателя.
• Шланга, через который подается вода под давлением.
• Наконечника с насадкой.

Перед началом процедуры прочистки выставляется оптимальный для трубопровода уровень давления. В бытовых сетях этот показатель, как правило, не должен превышать 150 атмосфер. Более высокие значения чреваты повреждениями на стыках трубопровода.

Далее, конец шланга с насадкой помещается в трубу через специальный смотровой люк, слив унитаза, иное подходящее отверстие. Компрессор подключается к источнику питания, и под давлением начинает подаваться жидкость. Мощные струи воды продвигают шланг вдоль трубы, одновременно уничтожая попадающиеся на пути засоры. Оператору установки остается контролировать проход установки и при необходимости корректировать уровень напора.

После ликвидации засора (в этот момент скопившаяся вода начнет быстро уходить), стоит несколько раз прогнать установку по этому же отрезку, чтобы тщательно прочистить проблемный участок.

Рекомендуем ознакомиться:  Как сделать строительные леса из профиля — чертежи и инструкция

Виды насадок для гидродинамической установки

От верного выбора насадки непосредственно зависит эффективность работы гидродинамической машины в каждом конкретном случае. Есть несколько разновидностей насадок:

• Универсальные. Лучше всего подходят для обслуживания бытовых канализационных сетей малой протяженности. Универсальные насадки обеспечивают хорошую маневренность, что позволяет производить прочистку в максимально сжатые сроки.
• Роторные. В процессе работы насадка вращается вокруг своей оси, благодаря чему струи воды воздействуют на засоры под постоянно меняющимися углами. Эффективны в борьбе с жировыми отложениями.
• Гранатообразные. Область применения – магистральные трубопроводы крупного диаметра. Отличаются мощной чистящей струей и увеличенной тягой.
• Трехгранные. Предназначены для сложных засоров, с которыми не всегда удается справиться при помощи универсальных насадок. Благодаря своей форме, к воздействию водяных струй добавляется режущий и пилящий эффект от заостренных граней.
• Донные. Предназначены для прочистки дренажных систем и ливневой канализации, где отложения по большей части скапливаются на дне трубопровода. По форме насадка напоминает утолщенную лопатку, оснащенную клиновидным концом с соплами.

Обратите внимание! В комплекте следует непременно иметь универсальную насадку. Она (хотя и с меньшей функциональностью) способна заменить собой любую другую.

Различаются насадки и по количеству струй. Струя бывает одна (центральная), либо несколько, равномерно распределенных на передней части устройства.

Любая насадка оснащается форсунками прямого и обратного типа. Первые выбрасывают струи воды вдоль направления движения, и отвечают за устранение засоров. Во вторых струи жидкости направлены назад, обеспечивая установке реактивную тягу, необходимую для продвижения по трубопроводу.

Достоинства и недостатки метода

Использование гидродинамических установок имеет ряд неоспоримых преимуществ:

• Внутренние стенки труб не повреждается. Напор воды, даже такой сильный, не способен причинить вред твердому материалу.
• Процедура очистки отнимает сравнительно немного времени. Для стандартной квартиры будет достаточно одного часа, полная прочистка канализации в большом частном доме отнимет 3-4 часа.
• В процессе работы не используются вредные химические соединения.
• После гидродинамической промывки пропускная способность трубопровода возрастает до изначального уровня. Иные способы не гарантируют такого результата.
• Шланг гидродинамической установки легко гнется, что дает возможность одинаково успешно применять ее как на прямых, так и на поворотных участках.
• Устройство способно эффективно функционировать при отрицательных температурах, когда из-за ледяных пробок прочие способы прочистки окажутся бессильными. Здесь же будет достаточно просто подать в устройство горячую воду.
• Гидродинамическая машина не просто устраняет засоры, а полностью промывает трубопровод.

Рекомендуем ознакомиться:  Как изготовить станок для прокатки металлической профильной трубы своими руками

Среди отрицательных аспектов – высокие финансовые затраты на проведение процедуры (впрочем, систему промывки не обязательно покупать – ее можно взять в аренду, либо заказать подобную услугу у специалистов). Кроме того, устройство потребляет большие объемы воды. Так, для прочистки крупных магистральных трубопроводов потребуется порядка 300 литров воды в минуту. Экономичные бытовые модели потребляют около 20 литров в минуту.

Чтобы как можно дольше не сталкиваться с проблемой засоров, следует максимально бережно эксплуатировать канализацию. На каждое сливное отверстие стоит установить решетку, удерживающую крупные частицы мусора. Для борьбы с жировыми отложениями нужно регулярно сливать в канализацию горячую воду с добавлением специальных химических реагентов.

Задумывались, что такое промывочная машина для прочистки канализации? Тогда рассмотрим принцип работы данного агрегата, конструкцию, а также виды и особенности. Обо всем по порядку в данной статье.

Состояние канализационной системы постоянно находится под угрозой. Сточные воды несут с собой огромное количество посторонних предметов, мелких частиц и взвесей. В автономных комплексах частных домов количество посторонних компонентов не слишком велико, обычно проблема решается стандартными методами — тросик, средство крот, вантуз. Однако, в общественных или промышленных сетях встречаются любые дополнения. Если в них возникают засоры, решить проблему обычными способами не удастся. В подобных ситуациях требуется машина для прочистки канализации, способная пробить сложные и плотные пробки. Создано несколько разновидностей подобных механизмов, о которых следует поговорить особо.

Виды машин для прочистки

            Существует несколько разновидностей подобных механизмов:

• ручная машинка. Используется для устранения засоров в квартирах, офисах или иных помещениях. Применяется в участках, где пробка находится поблизости от сливных отверстий;
• электрическая машина для прочистки канализационных труб представляет собой увеличенный вариант ручного механизма. Вместо ручного привода использован электродвигатель;
• машина для прочистки с приводом от бензинового двигателя. Используется для работы с засорами наружных линий. Обычно ее применяют работники систем ЖКХ или Водоканала;
• гидродинамическая установка. Здесь использован другой способ устранения засоров. Производится не механическая прочистка, а промывка пробки струями воды под высоким давлением.

Любая машина для очистки канализации позволяет эффективно решить проблему определенной сложности. Если для ручных вариантов доступны засоры на небольшом расстоянии — до 5 м, то более мощные образцы способны добираться до пробок за 50 м и больше. К наиболее эффективным конструкциям относят оборудование для прочистки канализации гидродинамическим способом. Оно не просто разбивает засор, а одновременно вымывает обломки пробки и удаляет их из трубы.

Принцип действия механических машин для прочистки

Механические методы чистки канализации разбивают пробку и проталкивают обломки вперед, что может привести к новым проблемам. Прочистка трубопроводов производится с помощью стального троса. Его вводят в полость трубы и начинают вращать, чтобы свободный конец не застревал при подаче и перемещался вперед. Когда конец достигает засора, он разрушает его и устраняет возникшую проблему.

Для того, чтобы удалить разрушенную пробку, полость трубопровода промывают водой под давлением. Такая очистка не удаляет посторонние предметы, что является значительным недостатком методики. Если по пути следования есть небольшое сужение трубы из-за наслоений, изгибов или иных элементов, пробка может образоваться вновь.

Промывочная машина для канализации производит подачу и вращение троса. Вручную его подать на большое расстояние невозможно, поэтому используют мощные двигатели. Как правило, рабочий конец оснащен наконечником. Есть разные виды, предназначенные для работы с твердыми или мягкими засорами.

Наиболее сложными считаются волокнистые пробки и жировые наслоения, которые плохо поддаются механическим воздействиям. Их приходится чистить комбинированным методом, с одновременной подачей горячей воды или химических составов.

Вам также может понравиться:

Насадка для керхера для промывки труб канализации — использование шланга

Труба канализационная наружная: требования, характеристики, размеры

Особенности конструкции гидродинамической установки

            Для удаления засоров гидродинамическим способом используется специальное оборудование. Машина для промывки канализационных труб состоит из следующих узлов:

• рама на колесах;
• гидравлический насос;
• двигатель, приводящий в движение насос;
• барабан с шлангом.

Примечательно, что подобным образом устроена любая машина для промывки канализации.  Установки для механической прочистки имеют примерно такую же конструкцию, только вместо шланга на барабане трос или металлическая лента.

Есть машины, не имеющие собственного шасси. Их доставляют на место работы, запускают, после чего вновь грузят на транспортное средство и увозят к месту хранения. Больше никаких принципиальных отличий они не имеют.

Рабочий орган, с помощью которого производится гидравлическая промывка канализации — резиновый шланг высокого давления. На его конце закреплен сменный наконечник, имеющий форму пули или близкую к ней. По всей длине имеются отверстия, часть из которых направлена назад, а другая — вперед.

            Струи, направленные назад, обеспечивают продвижение шланга по направлению на засор. Движение происходит вполне уверенно, часто шланг даже приходится притормаживать. Кроме этого, потоки воды выносят из полости труб частицы засора, обломки твердых частиц, жировых или волокнистых отложений.

Струя, направленная вперед, размывает и разбивает пробку. Существует большое количество форм и размеров насадок, которые предназначены для работы с разными видами препятствий. Например, для устранения твердых засоров используют наконечники с заостренным трехгранным концом. Они раскалывают и деформируют засор, ослабляют его структуру.

Если ожидаемого эффекта не удается добиться, промывочный шланг втаскивают из трубы и меняют насадку. Затем попытку повторяют, добиваясь полного удаления пробки. Последовательно перебирая варианты, рано или поздно устраняют самые сложные и протяженные засоры. Нередко гидродинамическая установка для прочистки канализации становится единственным способом решить проблему. Она позволяет удалять твердые ледяные пробки, размывает скопления песка или строительного мусора.

Порядок промывки труб

            Перед тем, как приступить к устранению засора, необходимо его найти. Длина шланга ограничена, а большое расстояние от входа в колодец до пробки усложнит вывод посторонних частиц из трубы. Обычно проблема находится между двумя соседними колодцами, и определить их можно по скоплению стоков.

            После того, как проблемный участок найден, к ближайшему ревизионному колодцу подходит машина для промывки канализации под давлением. В трубу погружают шланг на длину около метра и подают воду. Под действием реактивной тяги от струй, бьющих в обратном направлении, шланг перемещается вперед, на засор. Когда он упрется в препятствие, шланг немного отгоняют назад и увеличивают напор воды до максимума. Пробка размывается струями воды и по частям выводится наружу. Когда процесс устранения подойдет к концу, вода начнет активно уходить из колодца. Это означает, что проход для стоков открыт. Однако, специалисты рекомендуют повторять процедуру через некоторое время, чтобы удалить остатки засора и предотвратить образование новой пробки.

После извлечения шланга из трубы производят откачку воды из колодца. Если величина засора оказалась большой, прочистка займет много времени. Излишки жидкости необходимо удалять, иначе она затопит все коллекторы, расположенные на линии. Часто процедуру прочистки останавливают для откачки излишков воды, после чего прочистку возобновляют. Иногда откачку производят одновременно с подачей шланга. Это делается в случаях, когда имеется много твердых частиц, и есть опасность их повторного проникновения в трубу.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Используемые источники:

• http://for-engineer.info/hydraulics/ochistka-truboprovodov-gidravlicheskix-sistem.html
• http://okanalizacii.ru/sistemy/gidrodinamicheskaya-prochistka-kanalizacii.html
• http://hydraulicsystem.ru/promyvka-gidrosistem-analiticheskij-obzor/
• https://infotruby.ru/svoimi-rukami/gidrodinamicheskaya-promyvka-trub-kanalizatsii
• https://gidkanal.ru/mashina-dlya-prochistki-kanalizatsii-printsip-raboty-vidy-osobennosti/
