Лучший дефлектор на дымоход своими руками: чертеж и размеры

Приток чистого воздуха в помещение обеспечивает вентиляционная система. Её эффективность зависит от внутренней тяги. При попадании в каналы воздуховода пыли и мусора, нормальная работа устройств нарушается. Чтобы исключить подобную вероятность на выходе трубы устанавливают дефлектор вентиляционный – прибор, формирующий тягу в вентканалах. Для чего нужен такой агрегат? – Данное устройство способно защитить шахты воздуховода от влаги, снега и дождя.

Обратите внимание! Отсутствие указанного решения приводит к постепенному уменьшению диаметра трубы из-за того, что мелкие частицы мусора, пыли и жира накапливаются на стенках труб.

В продаже представлен широкий ассортимент моделей. Их устройство и принцип работы рассмотрены ниже. Самые простые модели можно изготовить своими руками.

1 Устройство вентиляционного дефлектора</span></h2>

Каждый турбодефлектор для вентиляции состоит из нескольких функциональных элементов:

• металлические стаканы (в стандартном варианте их 2);

• фиксирующие кронштейны для надёжного крепления;

• приточно-отводящий патрубок, который надевается на трубу и крепится при помощи хомута.

По форме наружный стакан отличается формой, расширяющейся у нижней части. Что касается нижнего, то он абсолютно ровный. Цилиндры надеваются один на другой, а у верхней части фиксируется крышка на стойках.

Внимание! Диаметр крышки должен быть больше выходного отверстия, чтобы избежать по падения осадков внутрь системы.

На рисунке ниже показаны составные части  разных типов конструкций.

Обратите внимание! Монтаж отбоев осуществляется таким образом, чтобы уличный воздух создавал дополнительный подсос через выемки между соседними кольцами. Благодаря этому можно ускорить отвод «тяжелого кислорода» из вентиляционной системы.

Устройства дефлектора в вентиляционной системе дома реализовано таким образом, что при направлении воздушных потоков снизу в верх, прибор срабатывает плохо: происходит его отражение от поверхности крыши, после чего кислород устремляется к газам, выходящим в верхней части отверстия. Этот недостаток типичен для всех агрегатов. Для его устранения требуются 2-х конусные решения, соединения между собой «мостиком».

Если ветер имеет боковое направление, то вывод воздушных масс осуществляется как снизу, так и сверху. Вертикальная направленность кислородам способствует оттоку снизу.

Рекомендуем к просмотру короткое видео об устройстве

‘ >Что такое турбодефлектор ? Вентиляция без электричества. Замена обычной системы вентиляцииРекомендуемУстройство и схема вентиляции в курятнике зимой

2 Принцип действия дефлектора вентиляции</span></h2>

Дефлектор для вентиляции работает по простому принципу, вне зависимости от конструкции и модели аппарата:

• направленные потоки ветра ударяются о металлический корпуса;
• за счёт диффузоров воздух разветвляется, вследствие чего уровень давления понижается;
• в трубе системы тяга повышается.

Принцип действия устройства

Чем большее сопротивление создает основание корпуса, тем эффективнее отток воздуха в каналах систем. Принято считать, что качественнее работает аппарат, установленный на крышу под небольшим наклоном к горизонтальной плоскости. Специалисты констатируют – эффективность данных устройств определяется 3 факторами:

• конструкцией и формой корпуса;
• размером агрегата;
• высотой установки.

Какими бы надёжными и качественными не были вентиляционные дефлекторы, у них есть как преимущества, так и недостатки, на которых хотелось бы остановиться подробнее.

РекомендуемМонтаж узла прохода вентиляции через кровлю

2.1 О «плюсах» и минусах дефлекторов</span></h3>

Как уже было сказано выше, зонтичные решения способны эффективно препятствовать попаданию грязи и осадков в воздуховоды. При грамотном подборе и профессиональной установке дефлектора улучшается вентиляция. КПД системы в целом увеличивается на 20%.

Вентиляционное устройство помогает создать или увеличить тягу воздуха в каналах вытяжной вентиляции

Совет! Для регионов со слабыми ветрами рекомендуется оборудовать систему устройством для усиления притока и отвода воздуха. Оно исключит эффект «опрокидывания» тяги.

Устройства не лишены недостатков: при вертикальной направленности ветра, поток соприкасается с верхним участком конструкции, при этом воздух не может полноценно выводится на улицу. Чтобы исключить подобный эффект и были придуманы конструкции с 2 конусами. В зимний период на основании труб появляется наледь, поэтому необходимо регулярно проводить профилактические осмотры.

РекомендуемВентиляция в погребе

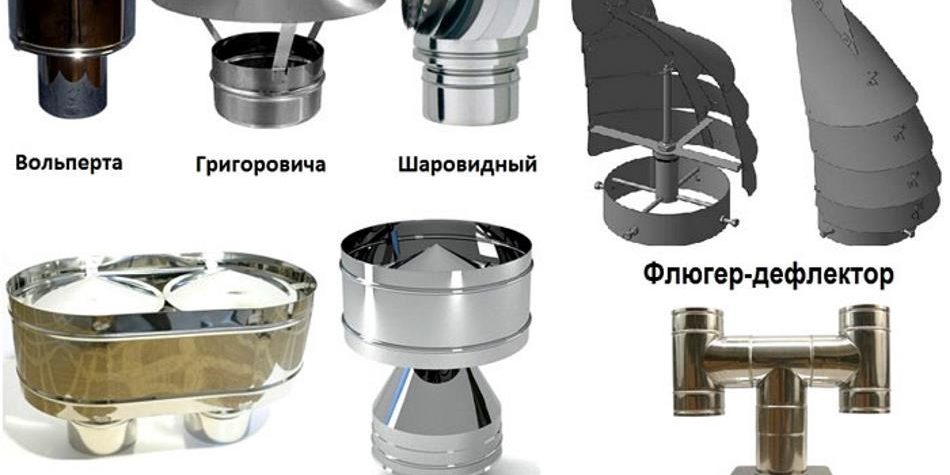

3 Виды дефлекторов</span></h2>

Проанализировав или бегло взглянув на виды дефлекторов, представленные на рынке, можно прийти в состояние лёгкого смятения от количества доступных решений.

С точки зрения конструкции устройства принято делить на несколько типов:

• ЦАГИ – тяга усиливается за счёт воздушного и теплового напора, высотному перепаду давления. Монтируется непосредственно в вентиляционный канал, что затрудняет профилактические осмотры и чистку;
• шарообразные или круглые (типа «Волпер»);
• решения Ханженкова в форме тарелки открытого типа – основное конструкционное отличие заключается в дополнительной стенке, расположенной вокруг воздуховода. Вытяжной зонт имеет форму тарелки;
• поворотные изделия (капюшон, сачок) – желоб для ветра, который вращается на специальном штоке. За счёт турбулентности тяга в канале усиливается;
• агрегаты, функционирующие по принципу, описанному Григоровичем;
• в виде звезды.

С точки зрения простоты конструкции и возможности реализации безоговорочное лидерство удерживает устройство вентиляции Григоровича. Он представляет собой несколько пар зонтов, скомпонованных в одной «тарелке», которая монтируется над стенкой канала.

Устройство Григоровича

В последние 2-3 года в продаже встречаются разнообразные изделия, не имеющие чёткой принадлежности к какому-либо виду: вращающийся дефлектор со спиралевидными лопастями, зонтик, агрегаты на подшипниках.

4 Рекомендации по выбору</span></h2>

При выборе конкретной модели первостепенное внимание уделяют ее конструкции. Это один из ключевых параметров изделия. Определившись с конструктивным типом устройства, подбирается оптимальный размер агрегата для конкретного случая. Нужный аппарат легче выбрать, если дать ответ на простой вопрос – зачем устанавливается конструкция и для какого объекта.

Лучшие модели:

• ASTATO;
• ДС;
• ЦАГИ тарельчатого типа.

При выборе учитывают коэффициент потерь и разряжения воздуха. Из этого следует, что данные значения зависят от конкретной модели. Если речь идёт о решениях типа ДС, соответствующий коэффициент составит 1.4. Очевидно, что степень разряжения воздуха зависит от скорости ветра см, табл. ниже:

Таблица для подбора устройства

5 Вентиляционный дефлектор своими руками</span></h2>

Зная об устройстве и принципе работы прибора, многие хозяева решаются на изготовление вентиляционного дефлектора своими руками. С точки зрения собственноручной реализации, вариант изделия Григоровича вне конкуренции, поэтому мы рассмотрим реализацию именно этого варианта. Главное достоинство – работает такая вентиляция без электричества, круглый год.

Предварительно следует подготовить:

• нержавеющая сталь листового типа, можно заменить оцинкованной;
• электродрель;
• фиксирующие хомуты, болты, заклёпки и гайки;
• чертёжный инструмент для металлических поверхностей;
• циркуль;
• листовой картон;
• линейка;
• ножницы по металлу и бумаге.

5.1 Расчёт параметров устройства (Григоровича)</span></h3>

Даем вам самый простой вариант расчета, без всяких формул:

• высота дефлектора равна 1.6 диаметра дымохода.
• ширина диффузора равна на 1.2 раза больше, чем диаметр дымохода.
• ширина крышки равна двум диаметрам дымохода.

На основе имеющихся размеров и чертежей из картона вырезаются отдельные элементы дефлектора. Для создания вращающегося устройства требуются определенные навыки, поэтому лучше потренироваться на макетах и лишь затем приступать к металлическому аналогу.

5.2 Изготовление конструкции</span></h3>

Лекала необходимо приложить к металлическим листам, а после – обвести чертилкой. Далее алгоритм простой – ножницами по металлу вырезаем элементы и детали будущей конструкции. Отдельные части соединяются между собой заклёпками и болтами. Если механизм активный, то лучше зафиксировать детали сваркой.

Макеты дефлекторы для вентиляционных систем из картона

Чтобы надёжно закрепить ротационный колпак, следует подготовить несколько изогнутых металлических полос, которые возьмут на себя роль кронштейнов.

Крепим кронштейны при помощи клепок или болтов

Что касается обратного конуса, то его имеет смысл зафиксировать у зонта.

Собранные устройства

Рекомендуем к просмотру видео по изготовлению дефлектора ЦАГИ своими руками

‘ >Дефлектор

5.3 Монтажные работы</span></h3>

Нижний из 2-х стаканов устанавливается на выводной дымоход. На него крепится верхний стакан. Для большей конструкцией устойчивости 2 части зажимаются хомутом, аналогичным образом поступают и с вытяжными отверстиями. Колпак прижимается подготовленными кронштейнами. Если речь идёт о регионе, где направление ветра часто меняется, имеет смысл оборудовать установку обратным конусом, который позволит агрегату полноценно работать при любых направлениях ветра.

Итак, в данной статье мы рассмотрели что такое дефлектор в вентиляции. Подытоживая, можно сказать – это простое и эффективное приспособление, улучшающее вентиляцию объектов любой сложности, будь то общественные здания или жилые дома. Небольшой элемент увеличивает производительность вентиляционной системы на 15-20%, надёжно защищая внутреннее пространство от осадков, мелких частичек, мусора и пыли.

На последок рекомендуем посмотреть видео сравнение двух разновидностей дефлекторов

‘ >Вентиляция в доме. Турбодефлектор или дефлектор ЦАГИ ? Сравнение. Воздуховоды для вентиляции крышиФото

Перефразируя крылатую мысль из известного фильма, можно сказать, что вентиляция — дело тонкое, слишком уж много факторов влияют на устойчивую работу вытяжной трубы. Редко кому удается построить в доме вентиляцию с небольшой трубой, чтобы занимала минимум места на крыше и одновременно обладала высокой производительностью. С течением времени, по мере запыления и зарастания вентиляционных каналов, производительность и эффективность системы вентиляции ощутимо снижается, поэтому приходится устанавливать дефлектор на вентиляционную трубу. Лучшие модели способны увеличить производительность до 20% от исходного значения тяги.

Сегодня цилиндрический, конусообразный или округлый корпус дефлектора можно увидеть на крышах частных домов. По сути, дефлектор представляет собой аэродинамическую насадку, предназначенную для создания дополнительного разряжения на срезе вентиляционной трубы. В результате увеличивается перепад давления над трубой и внутри помещения, увеличивается тяга и производительность вентиляционной системы.

Конструктивно любой дефлектор состоит из трех узлов:

• Корпуса с креплением, обеспечивающим надежную и прочную установку на срезе вентиляционной трубы;
• Системы захвата воздушного потока, состоящей из нескольких неподвижных аэродинамических профилей или вращающегося элемента, как в случае турбинных дефлекторов;
• Колпака или защитной крышки, закрывающей срез трубы от проникновения дождя, снега, любопытных птиц, насекомых, мышей и прочей живности.

К сведению! Замечательным свойством дефлектора является его абсолютная автономность. Устройство, обеспечивающее дополнительный прирост тяги почти на 10-20%, работает без внешних источников электрической или тепловой энергии.

Для работы вентиляционному дефлектору необходимо одно условие — постоянный, стабильный горизонтальный поток ветра, желательно одного направления. В условиях постоянного потока воздуха дефлекторная насадка позволяет уменьшить высоту вентиляционной трубы на крыше почти вдвое. В безветрие дефлектор практически не работает.

Усиление тяги благодаря сжатию дополнительного потока воздуха также используется в дымоходах и продувках, когда из помещения или камеры сгорания необходимо быстро удалить продукты сгорания, дым, гарь, копоть. Дефлектор помогает резко интенсифицировать горение. Например, в эпоху паровозов использовался импровизированный бустер: чтобы резко увеличить мощность паровой машины, пара из котла выбрасывалась через дымовую трубу наружу, что увеличивало интенсивность горения и мощность двигателя чуть ли не на 70%.

Устройство и принцип работы дефлекторного усилителя основаны на хорошо известном физическом явлении падения статического давления в потоке воздуха или воды. Упрощенное устройство и схема работы дефлектора приведены на чертеже и рисунке.

Основу конструкции составляет упрощенный аэродинамический профиль, как правило, это два вертикально расположенных конуса или гребня, направленных вершинами друг к другу. Поток воздуха, обтекая конусообразный или шаровидный профиль, сжимается и ускоряется под действием динамического напора, как минимум в два раза.

В результате давление воздуха на срезе вентиляционной трубы падает, что и обеспечивает увеличение производительности вентиляции. Конструкцию нельзя назвать абсолютно бесшумной. При проектировании размеров и характеристик дефлектора разработчики используют средние значения горизонтальных потоков воздуха. На практике скорость ветра может превышать 15 — 20 м/с, что приводит к возникновению воздушных колебаний в виде гула и высокочастотного свиста. Чтобы избежать зашумления дефлектора, наиболее современные модели изготавливаются в виде многочисленных секторов и спрямляющих решеток.

Дефлектор не стоит путать с вытяжным электровентилятором, устанавливаемым на срезе вентиляционной трубы, несмотря на то, что предназначение у обоих приборов одинаковое, конструкция, надежность, эффективность и принцип работы у них разные. При желании можно сделать простейший дефлектор вентиляционный своими руками по чертежам, приведенным ниже.

Дефлекторные усилители тяги широко используются в частном домостроении и в многоэтажных домах, как средство для повышения эффективности системы вентиляции. Сегодня наиболее известны несколько конструкций вентиляционных дефлекторов:

1. Модель дефлектора, разработанная ЦАГИ – центральным аэродинамическим институтом, она так и называется. Тяжелая, громоздкая, рассчитанная на большую высоту и огромные расходы воздуха;
2. Система Григоровича, изображенная на фото ниже. Одна из самых удачных схем дефлектора. Простая и эффективная конструкция, которую вполне по силам изготовить и установить на крыше своими руками;
3. Турбо дефлекторы вентиляционные, отличаются наличием спрямляющей куполообразной решетки, способной вращаться под действием воздушного потока и одновременно создавать разрежение внутри купола;
4. Парусные или флюгерные дефлекторы.

К сведению! Несмотря на внешние различия в конструкции, все дефлекторные системы работают по одному и тому же принципу инжекции потока.

Схема Григоровича отличается разительной простотой и высокой эффективностью. По сути, вентиляционный дефлектор построен в виде двух усеченных конусов, закрытых колпаком. Небольшой вес и прочность дефлектора позволяют устанавливать на относительно слабые вентиляционные и пластиковые вентиляционные трубы. Устройство нечувствительно к направлению воздушного потока, пульсациям и перетеканием ветра.

Дефлекторы по схеме Григоровича на сегодня занимают 80% рынка вентиляционных усилителей тяги для систем вентиляции частных домов.

По схеме Григоровича изготавливается промышленный образец вентиляционного дефлектора под маркой ДС, в котором уже имеется дополнительная защитная сетка от птиц и паразитов.

Модели ДС показывают максимальную эффективность усиления тяги в вентиляционной трубе только на плоской крыше. Кроме того, наличие сетки нередко приводит к обмерзанию экрана, но обойтись без защиты невозможно, так как вентиляционные трубы нередко используются птицами и насекомыми для проникновения внутрь здания.

Модели ЦАГИ является основными для большинства промышленных объектов. Конструктивно представляет собой двухуровневый колпак-дефлектор с нижним и верхним обтеканием корпуса потоком воздуха. Чтобы избавиться от резонирующего шума и свиста при сильном ветре, корпус вентиляционного дефлектора закрывают кольцевым экраном.

По заявлениям разработчиков, экран позволяет защитить корпус от образования наледи и снежной пробки.

ЦАГИ очень хотели сделать свой дефлектор на вентиляционную трубу высокоэффективным и надежным, но на практике получилось очень дорогое и громоздкое изделие, страдающее обледенением в зиму и быстро ржавеющее даже при небольшом количестве химически активных окислов серы, азота и фосфора.

ЦАГИ дефлектор не прижился нигде, кроме цехов промышленных производств. В частном секторе модель не прижилась, ее даже не пытались копировать, кроме того, для эффективной работы вентиляционную трубу с дефлектором необходимо поднимать на 1,2-1,5 м над коньком крыши.

В качестве примера одного из наиболее интересных способов усиления тяги можно привести турбинные схемы. Наиболее распространенная купольная турбина изображена на фото.

Конструкция состоит из более двух десятков лопаток из тонколистового металла, собранных в бутон. Наружная оболочка из лопаток крепится на консольно закрепленную ось вращения.

Дефлектор устанавливается только на вентиляционные трубы круглого сечения. Куполообразное размещение лопаток позволяет эффективно улавливать горизонтальные воздушные потоки 0,1-0,5 м/с горизонтального и вертикального направления, что делает турбину необычайно эффективной. Для работы купола достаточно слабого «термика» от нагретой на солнце крыши.

Еще одним преимуществом турбины является ее неприхотливость к выбору места установки. Как правило, купола устанавливают на вентиляционную трубу, на высоте 30-35 см над кровельным покрытием, что практически не оказывает никакого влияния на стропила и обрешетку.

Дефлекторы турбинной схемы нечувствительны к пылевым бурям и интенсивному выпадению конденсата. Во-первых, даже при небольшой скорости вращения выпавшая пленка влаги срывается и скапывает с острых краев лопаток. Даже если наружная оболочка будет по каким-то причинам заблокирована, вентиляционная система все равно будет работать, но с меньшей на 10-15% эффективностью.

Очень необычными по внешнему виду являются флюгерные или капюшонные модели дефлекторов.

По сути, это единственная схема, в которой полноценно используется эффект Бернулли или эжекции. Принцип работы устройства основывается на способности флюгера разворачиваться в подветренную сторону. Набегающий поток воздуха создает в вентиляционной трубе разрежение на 15-20% выше, чем в системах Григоровича или в турбине.

Конструкцию оснащают своего рода капюшоном, выполняющим роль крыла флюгера и одновременно закрывающим выхлопное отверстие вентиляционной трубы от дождя и снега.

Для эффективной работы вентиляционную трубу с капюшонным дефлектором необходимо поднимать на самую верхушку конька, где нет отраженных потоков воздуха. Основным недостатком флюгерного варианта является высокая инерция, при резких порывах ветра зачастую флюгер не успевает развернуться по ветру, и часть отходящих газов загоняется динамическим давлением обратно в вентиляционную систему дома.

Как и у турбины, флюгерный эффект усиления тяги и работоспособность капюшонного дефлектора практически не зависит от конденсата, пыли и температуры воздуха.

Одной из разновидностей флюгерной схемы являются трубчатые дефлекторы. По сути, это двухсторонний воздушный диффузор – конфузор, который также проворачивается потоком воздуха по ветру. Коэффициент усиления тяги в вентиляционной трубе в таком устройстве выше, чем у схемы Гриневича, но ниже, чем у классической капюшонной конструкции.

Кроме перечисленных систем усиления разряжения в вентиляционной трубе, существует достаточно много комбинаций и модификаций с двойными насадками, с перфорированными стенками, с пылеуловителями, напорными трубами и клапанами обратной тяги. Но все они, так или иначе, обладают меньшей эффективностью и более сложным устройством, что неминуемо сказывается на устойчивости работы конструкции.

Рубрики

Нормальная работа системы вентиляции предполагает наличие тяги в каналах и воздуховодах. Но со временем в шахту может попасть мусор, каналы могут просто забиваться пылью, которая накрепко прилипает к их стенкам, в особенности если на них есть жировой налет. Все это уменьшает диаметр воздуховодов, что негативно сказывается на работе всей системы вентиляции.

Именно поэтому многие домовладельцы устанавливают на оголовках вентиляционных труб специальные устройства под названием дефлекторы.

Содержание статьи:

Особенности работы устройства

Вентиляционный дефлектор устанавливают для увеличения тяги в воздуховодах, шахтах и каналах. Это устройство, отклоняя воздушные потоки создаваемые ветром, создает на выходе системы вентиляции зону пониженного давления. Воздушные массы, находящиеся в трубе, стараясь компенсировать разряжение, поднимаются к оголовку трубы, тем самым увеличивая тягу.

Это описание принципа действия всех дефлекторов, конструкций которых существует огромное количество. Многие устройства не только отклоняют воздушные потоки, но и увеличивают скорость их прохождения над оголовком вентиляционной трубы, за счет сужения канала, тем самым значительно усиливая тягу (принцип аэрографа).

Грамотное использование дефлектора способствует увеличению производительности всей вентиляционной системы до 20%, особенно полезен он на вентиляционных каналах с большими горизонтальными участками и изгибами.

Кроме того, дефлектор на вентиляционной трубе прекрасно защищает от попадания внутрь различного мусора, мелких птиц, насекомых, а главное, атмосферных осадков. В основном, материал, из которого изготавливают эти аппараты, стойкий к коррозийным проявлениям. Это оцинкованная или нержавеющая сталь, керамика или пластик.

Существующие типы дефлекторов

На сегодняшний день существует огромное количество различных конструкций таких приборов. Среди них, наиболее востребованными моделями являются:

• ЦАГИ – эффективное и простое конструктивно устройство перенаправления ветра.
• Григоровича – также очень популярная конструкция дефлектора.
• Н-образный прибор для эффективного увеличения тяги в вентиляционных и дымовых трубах.

Кроме того, часто используются различные конструкции открытых дефлекторов как на оголовках вентиляционных, так и дымовых труб.

Все многообразия моделей можно классифицировать по некоторым отличительным качествам:

• По форме навершия устройства.
• Вращающийся (роторный или турбинный).
• Дефлекторы-флюгеры.

Кроме такого распространенного материала как металл, эти устройства изготавливают из пластика. Дефлектор вентиляционный пластиковый менее долговечный, чем его стальной аналог, но имеет более низкую стоимость и более утонченный внешний вид.

Именно поэтому пластиковые приспособления украшают вентиляционные шахты большинства частных домов. Но у него, кроме срока службы, есть еще один серьезный недостаток. Пластик не выносит высоких температур, поэтому его использовать на дымоходах не рекомендуется.

Флюгеры – дефлекторы, обычно, устанавливают на дымовые трубы, но и для вентиляционных систем они вполне пригодны. Воздушный поток, проходя через систему козырьков и щелей в корпусе изделия, перенаправляется благодаря чему над трубой создается зона пониженного давления. Следует напомнить, что флюгер имеет такую конструкцию, которая позволяет постоянно быть повернутым этому аппарату, рабочей стороной к ветру.

Вращающийся дефлектор вентиляционный благодаря своей конструкции не только усиливает тягу в вентиляционной шахте, но и эффективно защищает его от различного мусора и насекомых. Этот прибор, как правило, имеет шарообразную форму, поэтому выделяется среди всех оригинальным дизайном.

Существует еще один оригинальный тип вентиляционного дефлектора – ротационный, или как его еще называют турбинный. Это устройство преобразует энергию воздушных потоков во вращательное движение турбины, которая закручивает воздух, по принципу торнадо, тем самым создается увеличение тяги в воздуховоде. Этот аппарат показывает прекрасные результаты даже в теплое время года, создавая тягу в системе вентиляции.

Изготовление простейшего прибора своими руками

Несмотря на сложность конструкции сделать дефлектор своими руками сможет каждый домашний мастер. Достаточно только иметь необходимые инструменты и материалы. Для самостоятельного изготовления этого устройства понадобится:

• Лист плотной бумаги или картона.
• Лист оцинкованного металла.
• Чертеж дефлектора с расчетами относительно диаметра трубы.
• Заклепочный пистолет.
• Ножницы по металлу.
• Дрель с набором сверел.
• Маркер или чертилка.

После подготовки инструмента, материала и средств индивидуальной защиты(очки, перчатки), можно приступать к изготовлению вентиляционного дефлектора своими руками.

1. Прежде всего, следует перевести контуры изделия с чертежа на металл. Должны быть развертки всех основных частей устройства: колпак, диффузор, внешний цилиндр, стойки.
2. После этого, нужно вырезать все части устройства, по полученной выкройке.
3. Соединить все части устройства, согласно чертежу или эскиза, при помощи заклепочного пистолета.
4. Соединить две части дефлектора с помощью стоек, вырезанных из того же металла.

После изготовления можно устанавливать дефлектор на оголовок трубы, тщательно закрепив его с помощью хомутов.

>>> Все про аренду авто на Кипре <<<

Поступление свежего воздуха в помещение происходит посредством вентиляционной системы. Качество ее работы ухудшается, когда каналы воздуховода забиваются пылью и различным мусором. При этом внутренняя тяга уменьшается. Чтобы ее отрегулировать, устанавливают вентиляционный дефлектор. Также этим устройством шахты воздуховода защищены от атмосферных осадков.

Разновидности и устройство дефлекторов

По конструктивным особенностям дефлекторы можно разделить на несколько видов:

1. Поворотные конструкции в виде сачка или капюшона, который закреплен на специальном стержне. Когда ветровой желоб начинает вращаться, возникает турбулентность, и тяга в вентиляционном канале увеличивается.
2. Модель Цаги — это устройство открытого типа, монтируемое снаружи или внутри трубы. Усиление тяги происходит посредством теплового и воздушного напора.
3. «Волпер».
4. Решения Хонженкова — модель открытого типа, похожая на тарелку. Вокруг воздуховода расположена дополнительная стенка.
5. Устройства, работающие по принципу Григоровича. Внешне они похожи на тарелку, внутри которой установлено несколько пар зонтиков.
6. Модели в форме звезды.

Все вентиляционные дефлекторы, устанавливаемые на крышу, имеют следующие функциональные детали: два стакана, стопорный кронштейн, приточно-отводящий патрубок, хомут.

Форма внешнего стакана расширяется книзу, а нижняя деталь полностью ровная. Детали надевают друг на друга, а сверху устанавливают крышку на стойках. При этом диаметр крышки имеет больший размер, чем выходное отверстие. Это защищает систему от попадания внутрь осадков.

Принцип действия

Все модели дефлекторов работают по простому принципу:

1. Газы подсасываются через отверстие в форме кольца, которое находится внизу конструкции. Ветровой поток в это время движется на дымоход сверху вниз.
2. Когда движение ветра идет в обратном направлении, газ подсасывается через отверстие, расположенное в верхней части.
3. При горизонтальном направлении ветрового потока газ подсасывается за счет 2 отверстий в форме кольца.

При движении потока ветра снизу вверх производительность дефлектора снижается. Зонтик направляет ветер в противоположную сторону передвижению газов.

Устранить этот недостаток помог зонтик, созданный в форме конусов, соединенных в основании. Потоки воздуха и дыма отражаются, рассекаются, а затем выводятся наружу нижним зонтиком.

Рекомендуем ознакомиться:  Как установить вентиляционную решетку своими руками

Роторные турбины

Производительность роторных турбин выше на 25%, чем у других устройств, поэтому они являются самыми популярными. Вентиляция без электричества с роторным турбодефлектором делает его экономически выгодным:

1. Эта модель работает под воздействием ветра и всегда кружится в одном направлении.
2. Воздух начинает активно циркулировать, когда через головку турбины внутри вентиляционной трубы происходит разрежение.
3. Также конструкция защищает устье трубы от снега и дождя.

Основание устройства сделано из стали, а головная часть из полумиллиметровых алюминиевых полос. Дефлекторы роторного типа устанавливают на дымоотводных системах, воздухоотводчиках и дымоходах прямоугольной, квадратной и круглой формы.

Вращающийся ротационный

Вращающиеся ротационные изделия — это те же роторные крышные дефлекторы, только более сложной конструкции. Они дополнительно оснащены вытяжным вентилятором.

На конце изделия установлены насадки с крыльчаткой, благодаря которым увеличивается производительность. На вертикальной оси расположена вращающаяся головка и крыльчатка.

Головка оснащена двумя закрытыми подшипниками, а крыльчатка обеспечивает подачу воздуха по каналам вытяжки. Головка прибора вращается непрерывно, вне зависимости от направления воздушного потока.

Модель выполнена из нержавеющей стали более 0,4 мм толщиной или алюминия. Подходит для всех типов дымоходов и вытяжных труб.

Модель Григоровича

Устройство Григоровича считается наилучшим вариантом, так как позволяет работать в течение года без электроснабжения. Для изготовления понадобится:

• оцинкованная или нержавеющая листовая сталь;
• чертежный инструмент;
• гайки, болты и хомуты для фиксации;
• электрическая дрель;
• картон, циркуль, линейка;
• ножницы.

Части устройства вырезают из картона, придерживаясь чертежа и основных размеров. Картонные заготовки прикладывают к стальному листу, обводят карандашом и вырезают ножницами, предназначенными для резки металла. Чтобы закрепить детали, все края загибают на 0,5 см, затем отбивают молотком. При этом их толщина сократится в несколько раз. В деталях проделывают 3 отверстия. Должен сформироваться цилиндр и зонт в виде конуса. Колпак и диффузор соединяются с помощью полос.

Рекомендуем ознакомиться:  Пластиковые вентиляционные трубы для вытяжки на кухне

Самостоятельное изготовление турбодефлектора

Изготовление турбодефлектора своими руками из подручных материалов позволит сэкономить денежные средства. Работу начинают с подготовки чертежа, а также всех необходимых инструментов и материалов. Для работы понадобится следующее:

• стальной лист — 0,5-1 мм толщиной или пластиковый;
• дрель со сверлами;
• картонные листы;
• заклепочник;
• ножницы.

Создание чертежа

Если нет навыка работ в построении чертежей, то можно воспользоваться готовым проектом. Но при этом все параметры устройства должны соответствовать конкретному изделию, поэтому их тщательно проверяют. При самостоятельном создании необходимо правильно рассчитать характеристики устройства, придерживаясь таблицы с основными размерами:

Диаметр посадки, см	Ширина, см	Высота, см	Высота основания, см
200–250	290–350	290–345	70–100
300-315-355	400-400-450	365-365-385	110-110-110
400–500	495–615	465–635	140–225
630	790	700	250

Ширину диффузора и высоту дефлектора выбирают по внутреннему диаметру дымохода, поэтому вначале определяют его размер. Он станет основой чертежа. Самостоятельный расчет размеров проводят, когда необходимые параметры не совпадают с данными, указанными в таблице.

Процесс изготовления

Каждую деталь вырезают из бумаги согласно чертежу. Готовые эскизы прикладывают к стальному листу, закрепляют и обводят мелом или карандашом. Затем вырезают ножницами по металлу. Сборка и монтаж заключаются в следующем:

1. С помощью пассатижей все срезы деталей подгибают на 0,5 см. Чтобы сделать края тоньше, загибы отбивают молотком.
2. Для создания внутреннего цилиндра в заготовке просверливают отверстия под крепления. Элементу придают цилиндрическую форму и фиксируют болтами или заклепками. Чтобы не прожечь металл насквозь, делая отверстия, можно воспользоваться сваркой — полуавтоматом.
3. Внешний цилиндр делают по такому же принципу, как и внутренний. Для создания колпака заготовку скручивают в форму конуса и соединяют заклепочником.
4. Из остатков стального листа вырезают 4 полоски длинной до 20 см, шириной — 6 см. Отступив с обеих сторон по 60 мм, делают загиб. Чтобы закрепить полоски на колпаке, необходимо проделать 2–3 отверстия под болты. Их расположение должно быть на расстоянии в 5 см от края детали. Затем полоски закрепляют на внешнем цилиндре и колпаке заклепками.
5. Готовый диффузор устанавливают на дымоход двумя способами: на трубу или непосредственно на сам дымоход. Лучшим и безопасным вариантом считается установка устройства на трубу, поскольку конструкцию собирают внизу, а затем монтируют на крышу.
6. Перед установкой устройства необходимо подготовить трубу. Ее размер должен быть шире, чем диаметр дымохода. В трубе и дефлекторе проделывают отверстия под крепления. Их располагают с нижней стороны деталей, отступив от края 15 см. Отверстия в обеих деталях должны соответствовать друг другу.

Элементы соединяют болтами и надевают на дымоход. Чтобы конструкция плотно соединилась с дымоходом, ее закрепляют хомутом. Обработка мест соединения герметиком создаст дополнительную защиту.

Дефлектор — это вентиляционное устройство для создания дополнительной тяги, устанавливаемое, как правило, на дымоход. При изготовлении системы необходимо строго соблюдать пропорции на заданные размеры.

Виды

Существуют множество разновидностей вентиляторов, но основных типов и их разновидностей не очень много: Н — образные, Григоровича, ЦАГИ. Также, существует так называемый флюгер – изделие для дымовых труб, создающие рабочую зону для постоянной тяги, и имеет место аппарат турбинного типа, создающий дополнительную тягу по принципу торнадо.

Функции

Дефлектор способствует увеличению скорости воздушного потока до двадцати процентов. Вторая его важная функция — защита системы вентиляции от попадания атмосферных осадков, мусора, насекомых, нормализует тягу в отопительных каналах.

Начиная делать вентиляцию своими руками, нужно чётко представлять для себя план работы, иметь чертёж, расчёты относительно внутреннего диаметра воздуховода, дымохода.

Размеры и чертеж

Ниже приводится таблица соотношения размеров воздуховода (дымохода) к размерам дефлектора:

: внутр. Диаметр : Высота деф — : Ширина

: Дымохода : лектора Н, мм : диффузора

Можно прибегнуть к формулам, если внутренний диаметр не подходит к значениям таблицы: D=2d

Высота рефлектора = 1,7 d

Ширина зонта = ( 1,7d…..1,9)d

Замеры делать очень тщательно, не лениться, перепроверить. Важное замечание — труба и дефлектор должны совпадать по форме.

Изготовление своими руками

Для изготовления аппарата потребуются дрель, лист плотной бумаги, оцинкованная жесть, ножницы по металлу, карандаш или чертилка.

Сперва необходимо сделать из бумаги выкройку составляющих частей изделия – колпака, диффузора, внешнего цилиндра.

Из выкроек собираем дефлектор. Если всё совпало, работу можно переносить в металл.

Бумажные выкройки кладём на оцинкованную жесть и обводим чертилкой. По линиям кроя вырезаем ножницами по металлу детали.

Диффузор сворачиваем и соединяем края болтами или точечной сваркой, либо клёпками. Места изгибов расклёпываются.

Сборка внешнего цилиндра аналогична сборке диффузора. Колпак сворачивается на конус, края соединяются удобным для нас способом.

Длиной двадцать сантиметров и шириной около семи сантиметров вырезаются металлические полоски, подгибаются молотком, прикрепляются к колпаку. Этими же полосками зонтик прикрепляется к диффузору и всё это вставляется в цилиндр.

Дефлектор Григоровича, если мы надумали делать его, дополняется обратным конусом и увеличением защитного зонта на четыре сантиметра в диаметре.

Для крепления обратного конуса на большом конусе делаются нарезы на равном расстоянии около восьми лепестков и загибают их внутрь. Таким образом обратный конус крепится в защитном зонтике.

Если система работает в агрессивной среде, то изготавливать вентилятор лучше из нержавеющей стали, пластика, металлопластика, материалов стойких к коррозии.

К дефлектору, как к изобретению, отнесся российский авиаконструктор Д. П. Григорович. И образовавший с ним симбиоз конструкторской мысли математик А. Ф. Вольперт.

Сначала они рассчитали обычный зонтик, с необычными свойствами. А. Д. Вольперт предложил надеть на зонтик диффузор. Потом, после испытаний в аэродинамической трубе «родился» дефлектор ЦАГИ, до сих пор самый надёжный и распространённый. Эволюция вытяжки привела к созданию совершенно закрытого устройства, работающего в любых условиях.

Атмосферные осадки, пыль, лёд снаружи почти не влияют на его работу. Не страшны и динамические нагрузки. Сложность конструкции и сборки – единственные его недостатки.

Если браться за изготовление изделия своими руками, то было бы хорошо научиться некоторым приёмам жестяных работ – соединение в фальц, лежачий или стоячий, научиться делать выкройки деталей.

Долго не засоряется и сохраняет тягу двухэтажный зонт.

Используемые источники:

• https://oventilyacii.ru/ventilyaciya/deflektor.html
• https://2proraba.com/teplo-ventilyaciya/deflektor-ventilyacionnyj-na-trubu.html
• http://ventilationpro.ru/vytyazhnaya-ventilyatsiya/kak-sdelat-ventilyacionnyjj-deflektor-svoimi-rukami-ot-chertezha-do-gotovogo-ustrojjstva.html
• https://topventilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-deflektor.html
• http://venteler.ru/ventilyaciya/deflektor-svoimi-rukami-chertezh.html
