Лучшие варианты отопления деревянного дома электричеством

Мы уже рассматривали с Вами особенности монтажа электропроводки в деревянном доме. Еще раз повторим о том, что к безопасности предъявляются особые требования, т.к. каркас из древесины очень легко воспламеняется и за считанные минуты может выгореть полностью. Чтобы такого не произошло, проводить электричество необходимо с особыми мерами осторожности. Далее мы поговорим о том, как правильно осуществить монтаж электрического отопления в деревянном доме своими руками.

Содержание:

Преимущества и недостатки системы

На сегодняшний день все большую популярность набирает использование электрообогревателей. В доме из дерева такой вариант является наиболее актуальным только в том случае, если на участке нет газа (отсутствует магистраль).

Преимущества электроотопления в следующем:

• При правильном расположении электрических обогревателей эффективность системы будет в разы выше, чем при печном либо водном варианте (наглядно данное преимущество Вы можете увидеть на принципиальной схеме ниже).
• Отсутствие вредных выбросов в атмосферу (в отличие от печного варианта), к тому же не нужно устанавливать дымоход.
• Легкость монтажа (к примеру, установить электрический котел либо ИК-обогреватель можно запросто своими руками).
• Современный подход к управлению (использование электронных терморегуляторов и других устройств, которые позволяют сделать систему электрического отопления в деревянном доме полностью автоматической).
• Ремонт электрической отопительной системы происходит крайне редко, тем более, если все устройства изготовлены качественными производителями.
• Отсутствие потребности в хранении дров, угля либо других видов топлива.
• Экономичность системы (об этом мы поговорим ниже).
• Отсутствие радиаторов и труб по всему помещению, что положительно влияет на скорость установки системы, а также интерьер всех комнат.
• Компактность электрообогревателей.
• Электрическое отопление в деревянном доме можно использовать в качестве основного либо резервного.

Что касается недостатков, то основными считаются:

• Подведенная к дому электросеть часто может отключаться для ремонта и обслуживания (тем более в отдаленных районах города). Нет электричества – нет и тепла.
• Необходимость установки дизельного генератора, который позволит на некоторое время выйти из ситуации, описанной выше. Стоимость данного агрегата довольно высокая.
• Без использования многотарифных счетчиков и других устройств, позволяющих сэкономить электроэнергию, система обойдется Вам намного дороже, чем альтернативные варианты.
• Электрообогреватели, особенно инфракрасные, являются пожароопасными устройствами. К их подключению и месту установки предъявляется множество требований.

Ознакомиться с тем, как выглядит один из вариантов электрического отопления в деревянном доме Вы можете на наглядном видео примере:

Особенности монтажа

Как мы уже говорили, во время подключения электрического отопления в деревянном доме необходимо придерживаться нескольких важных требований, а именно:

1. При нагреве древесина может усыхать и растрескиваться, поэтому избегайте прямого попадания теплового потока на стены и потолок. Лучше всего направлять устройства на пол и к центру комнаты.
2. Если Вы решили использовать радиаторы, их установка в деревянном доме также имеет особенности. С течением времени происходит усадка древесины. Если не предусмотреть в конструкции дома специальные компенсаторы на стояках, во время усадки отопительная магистраль может нарушиться и выйти из строя.
3. Силовой кабель, от которого будет запитан электрический котел (либо бойлер) должен с запасом выдерживать токовые нагрузки. В противном случае воспламенение может произойти от самовозгорания электропроводки. Чтобы этого не произошло, произведите расчет сечения кабеля по мощности.
4. При использовании УФО размещайте их таким образом, чтобы предотвратить прямой (либо очень близкий) контакт нагревательного элемента с другими объектами.

Варианты отопительных систем

Нельзя не сказать о том, какие обогреватели можно использовать для установки отопления в деревянном доме своими руками. Рассмотрим подробно наиболее эффективные и привычные для всех варианты.

1. Использование водяного отопления, в котором нагревание происходит электрическим котлом. Вариант наиболее популярный, но по эффективности не самый лучший. Недостаток в том, что все равно придется монтировать магистраль труб, тем более как Вы видели на схеме, батареи прогревают помещение не очень эффективно (теплый воздух поднимается вверх).

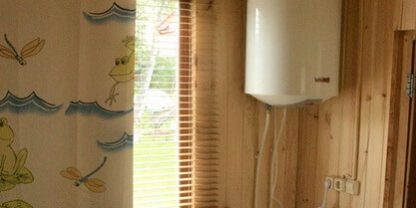

2. Использование бойлера для отопления. Вы удивитесь, но такая система также пользуется популярностью и зарекомендовала себя очень даже хорошо, если судить по отзывам ее обладателей. Главное требование – отопительная система должна быть простой, а площадь помещения небольшой. Кстати, в этом случае используется бойлер накопительного типа, а не проточного.
3. Подключение инфракрасных обогревателей настенного и потолочного типа. Этот вариант электроотопления деревянного дома более эффективный, подтверждением этому была картинка, на которой хорошо видно, что теплый воздух направляется сверху вниз, тем самым прогревая полностью всю комнату. К тому же в данном случае монтажные работы сводятся к минимуму, ведь всякого рода трубы и радиаторы будут отсутствовать.
4. Установка «теплого пола». Данная система является новшеством в мире электрического отопления. Теплый пол довольно эффективный, экономный, а главное – безопасный в эксплуатации. Единственный недостаток – трудоемкость работ по установке, но все же цель оправдывает средства. О том, как сделать теплый пол в деревянном доме, мы рассказывали в отдельной статье, где также были предоставлены различные схемы монтажа.
5. Использование масляных радиаторов. Может применяться как резервный вариант либо вспомогательный. Применение масляных радиаторов в качестве основного отопления слишком сильно ударит по Вашему кошельку, т.к. для всего деревянного дома потребуется не мене 1 шт./комнату,а цена за электроэнергию на сегодняшний день довольно высокая.

Помимо перечисленных выше вариантов оборудования для электрического отопления в деревянном доме можно также использовать электроконвекторы. Как правильно выбрать электрический конвектор, мы Вам уже рассказывали. Наш совет – отдавайте предпочтение комбинированному варианту. Дачный домик из дерева лучше всего отапливать котлом либо ИК-обогревателями в сочетании с системой «Теплый пол», как показано на фото ниже!

На чем можно сэкономить?

Итак, Вы определились с вариантом электрического отопления деревянного дома, теперь нужно правильно подобрать оборудование и просчитать проект таким образом, чтобы все элементы были задействованы максимально эффективно.

Первым делом правильно рассчитайте мощность оборудования. Считается, что на 1 м3 утепленного помещения достаточная тепловая мощность составляет 30 Вт (для неотапливаемого 41 Вт). Такой расчет является упрощенным, для более качественного расчета рекомендуется воспользоваться специальными формулами и программами, которые можно запросто найти в интернете.

Далее позаботьтесь о том, чтобы все нагреватели имели регулятор температуры. Данное устройство позволит устанавливать оптимальный температурный режим в комнате. В результате электрическое отопление деревянного дома будет не таким дорогим. Еще один важный совет – приобретите двухтарифный счетчик электроэнергии, о его преимуществах мы говорили в статье, на которую сослались.

Ну и последнее, что хотелось отметить – позаботьтесь о том, чтобы дом был качественно утеплен. Все щели под окнами и зазоры в дверном проеме должны быть отремонтированы. Дерево само по себе является теплоемким материалом, поэтому качественно утепленная постройка позволит минимум в 2 раза сократить расход электроэнергии.

В заключение

Как Вы видите, подключение электрического отопления в деревянном доме может оказаться вполне правильным решением, главное не ошибиться в выборе оборудования. Еще раз обращаем Ваше внимание на то, что при наличии газовой магистрали, проходящей рядом с домом, лучше один раз переплатите и подключите газ. Дешевле, чем данный вариант, на сегодняшний день ничего нельзя предложить!

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Надеемся, что данный материал был для Вас полезен. Если возникли какие-либо вопросы, наши специалисты смогут ответить на них в категории «Вопрос электрику»!

Похожие материалы:

—>

Специфика отопления деревянного дома электричеством

Чтобы провести электропроводку в деревянном доме, как и отопление в деревянном доме электричеством нужно соблюдать требования по пожаробезопасности. Электрическое отопление в доме располагает рядом преимуществ — это простота монтажа, отсутствие загрязнения атмосферы.

Отопление деревянного дома батареями

Весь монтаж электрического отопления можно сделать своими силами. Если отопление в деревянном доме делать на датчиках и электронных терморегуляторах, тогда электрическое отопление можно полностью автоматизировать. Ремонт электрического отопления проводится редко, и в основном это зависит от бренда производителя.

При отоплении электричеством не нужны помещения для хранения дров, угля. Монтаж радиаторов и укладка труб проводится при установке электрического котла, в других случаях установка труб и радиаторов не нужна. Небольшие размеры элементов электрического отопления являются его веским положительным аргументом.

Возможное отключение электричества и остановка отопления, вызывает необходимость иметь резервный дорогостоящий дизельный генератор, что является большим недостатком электрического отопления дома. Отопление электричеством не очень дешевый вид обогрева.

Отопление деревянного дома электроконвекторами

Чтобы снизить энергопотребление необходимо ставить двухтарифный счетчик и электронные терморегуляторы с датчиками температуры. Различные виды электрических обогревателей считаются пожароопасными, и при их монтаже нужно выполнять противопожарные требования.

Правила монтажа для электрического отопления в деревянном доме

Постройки из дерева являются особо пожароопасными. При установке электрического отопления к монтажу предъявляется ряд требований;

— дерево под действием тепловых лучей высыхает и растрескивается, поэтому необходимо не допускать прямого попадания теплового излучения обогревателей на деревянные стены и потолок. Ставить электрические приборы обогрева нужно с направлением теплового излучения в сторону пола или середины комнаты;

Электрокотел в отоплении деревянного дома

— при монтаже радиаторов предусматривается установка компенсаторов на стояке. В отсутствии компенсаторов и усадке деревянных конструкций, отопительная система может быть нарушена;

— также электрический кабель для подачи электроэнергии на электрические отопительные системы — это как бойлер или электрический котел должен иметь достаточный запас по току. Если это не предусмотреть возможно возгорание электропроводки.

Варианты электрического отопления в деревянном доме

Самый популярный вариант отопления дома является водяное отопление электрическим котлом. Однако этот способ обогрева помещений неэффективный, так как теплый воздух от батареи не равномерно распространяется по помещению, также требуется трудоемкий монтаж труб и батарей.

Бойлеры тоже зарекомендовали себя как популярный вид отопления. В этом случае отопление получается простым, но с небольшой площадью обогрева. Тип бойлера для обогрева должен быть накопительным. В другом варианте отопление деревянного дома электричеством используют инфракрасные обогреватели с установкой на потолок или стены.

Обогрев инфракрасной системой имеет высокую эффективность, так как теплый воздух движется сверху вниз, тем самым равномерно прогревает все помещение. Инфракрасное отопление не требует монтажа труб и радиаторов. ИК — обогреватели также пользуются полярностью как отопление деревянного дома.

Обогрев инфракрасной системой имеет высокую эффективность

ИК отопление имеет ряд таких преимуществ как высокая эффективность отопления, хорошая экономия электроэнергии, и что очень важно для деревянных построек — это высокая пожаробезопасность. Единственный недостаток в трудоемкости монтажа теплого пола на ИК — обогревателях. Масляные радиаторы также используются в отопление деревянного дома, но как резервный или дополнительный обогрев помещений.

Недостаток обогрева масляными радиаторами или электроконвекторами в значительном потреблении электроэнергии. Хорошим вариантом отопления деревянного дома электричеством является комбинированная система отопления на твердотопливном котле и системой теплого пола на ИК — обогревателях.

Как экономить на электрическом отоплении

Удобный вид отопления электричеством не такое уж дешевое удовольствие, поэтому необходимо применить меры для его удешевления. Во-первых, делается расчет мощности электрического отопления. Для приблизительного расчета тепловой мощности берется 30 Вт на 1 м³.

Распределение теплого воздуха в помещении при конвекционном обогреве и комфортном ифракрасном отоплении

Более точно мощность можно рассчитать в специальных программах. Следующим этапом экономии электроэнергии будет использование терморегулятора с датчиком температуры. Оптимальный тепловой режим поможет хорошо сэкономить электрическую энергию. Установка двухтарифного счетчика также снизит стоимость электроэнергии. Немаловажно и хорошее утепление деревянного дома.

Дерево отлично сохраняет тепло, а если еще и заделать все щели, окна и двери, то можно сэкономить электроэнергию на электрическом отоплении еще в два раза. Хотелось бы отметить, что газовое отопление на сегодняшний день является самым дешевым вариантом отопления, поэтому если есть возможность подключиться к газопроводу, сделайте это.

Тоже интересные статьи

• Подключение терморегулятора
• Как выбрать теплый пол
• Расчет мощности электрического теплого пола
• Выбор электрического масляного обогревателя

Еще совсем недавно отопление в деревянном доме организовывалось на базе кирпичной печки. Именно она представляла собой основной источник тепла и являлась чуть ли не главным местом внутри постройки.

Сегодня же все сильно изменилось. Благодаря активному развитию технологий любой хозяин дома из дерева сможет реализовать схему системы отопления, которая удовлетворит все его потребности. Главное — это знать, что выбирать и на какие нюансы обращать внимание.

Разновидности отопительных систем

Прежде всего, дом может обогреваться при помощи автономной конструкции с принудительной или же гравитационной (естественной) циркуляцией теплоносителя. Каждый из этих способов имеет свои преимущества и недостатки. К тому же есть ситуации, когда лучше использовать ту или иную разновидность.

Преимущества и недостатки естественной циркуляции

Гравитационная перекачка целиком основана на законах физики. Если говорить точнее, то тепловой носитель движется по трубопроводу за счет разницы веса между охлажденной и нагретой водой.

Горячая жидкость имеет значительно больший объем, но намного меньшую массу. Соответственно, она поднимается по стояку вверх, движется дальше по трубам, которые проложены под уклоном, и закачивается в радиаторы отопления, где охлаждается.

Перед тем как делать окончательный выбор в пользу определенного типа циркуляции жидкости в системе, нужно рассмотреть плюсы и минусы каждого из вариантов отопления

В список преимуществ такого решения следует включить простоту монтажа. Система с естественной циркуляцией намного дольше служит и отличается стабильностью. При этом отсутствие насоса позволяет избавиться от лишнего шума и обеспечить независимость от наличия электроэнергии.

Что касается недостатков, то такого рода решение может использоваться только при отоплении небольшого по площади дома. К тому же система нуждается в прокладке труб большого диаметра, что значительно увеличивает затраты на организацию системы обогрева дома.

При выборе естественной циркуляции нужно ответственно подходить к монтажу — ошибки приведут к серьезному уменьшению скорости перекачки теплового носителя

Отличительные черты насосных систем

Чтобы вода по трубам двигалась быстрее, в систему обогрева врезается циркуляционный насос. С его помощью можно перемещать носитель практически без потерь температуры. Как результат, деревянная постройка прогревается значительно быстрее, что экономит немалую часть топлива.

Главное преимущество принудительной циркуляции заключается в том, что площадь обогреваемого дома может быть практически неограниченной. При этом хозяину предоставляется возможность контролировать количество тепла и скорость работы насоса. Минусами такого решения является зависимость системы от наличия электроэнергии и высокая шумность оборудования.

При установке насоса отопления можно использовать трубы небольшого диаметра. Это позволяет сэкономить на покупке сантехнической арматуры

Виды тепловых носителей

Для передачи тепла от генератора к обогреваемому помещению чаще всего используется вода, которая была нагрета до определенной температуры и циркулирует по трубопроводу.

На сегодняшний день — это наиболее доступное и простое решение. Правильно рассчитав количество радиаторов и мощность котла, можно организовать высокопроизводительную систему, не нуждающуюся в каком-либо особом уходе.

Помимо водяного отопления, в частном доме из дерева применяется:

• воздушное;
• печное;
• электрическое.

Также нередко используется комбинированный вариант. Грамотно спроектированная схема предоставляет возможность, не тратя большого количества денег, соорудить систему, которая будет полностью прогревать дом за считаные часы.

В случае использования воды в качестве переносчика тепла сперва ее необходимо отфильтровать. Это позволит значительно увеличить срок службы отопительного оборудования

Критерии выбора теплового генератора

На рынке представлен просто огромный выбор — отечественные так и зарубежные производители предлагают широкое разнообразие моделей. Из такого ассортимента покупатель с любым уровнем дохода сможет подобрать что-то для себя.

Чтобы не прогадать с покупкой котла необходимо проверить, какой тип топлива наиболее доступен в регионе. Также немаловажно правильно рассчитать мощность оборудования.

Достоинства газовых агрегатов

Подавляющее большинство хозяев деревянных домов останавливается именно на газовом оборудовании.

Популярность настенных и напольных газовых котлов обуславливается тем, что такое топливо во многих странах является одним из самых дешевых. К тому же с его помощью можно организовать полностью автономную и не нуждающуюся в обслуживании систему отопления.

Перечень плюсов газовых котлов необходимо дополнить:

1. Высоким КПД. Даже маломощный аппарат вырабатывает большее количество тепла, нежели его аналоги, работающие на других типах топлива.
2. Простотой эксплуатации. Не нужно ломать голову, где будет храниться топливо. При этом пользоваться таким оборудованием легко — достаточно настроить его только один раз.
3. Долговечностью. Качественный газовый агрегат прослужит как минимум 15 лет.

Главным недостатком является необходимость получения специального разрешения на его установку. Все остальные минусы полностью нивелируются достоинствами.

Если нужно обогреть большой дом с площадью более 100 м², то от газового котла лучше отказаться. В этом случае он будет экономически невыгодным решением

Дизельная составляющая в системе

Оборудование, работающее на дизеле, в последние несколько лет набирает все большую популярность. Прежде всего, жидкотопливные котлы дешевы в обслуживании и просты в монтаже.

При этом не нужно организовывать сложную конструкцию дымохода — многие модели работают на светлом печном топливе. Единственное, что потребуется, — это организовать вывод трубы в виде сэндвича. В ней есть специальная турбина, выталкивающая воздух.

Если было принято решение установить дизельный котел, то нужно понимать, что такой способ отопления обойдется дорого. Ведь КПД этого оборудования варьируется от 75 до 85%, что является довольно низким показателем.

Также агрегат, работающий на дизеле, нуждается в постоянном контроле. Если его оставить хотя бы на неделю, то это приведет к появлению проблем. Ведь из-за невысокого качества топлива оборудование может остановиться. Как результат, вода в трубах замерзнет и порвет их.

Даже несмотря на все достоинства дизельного устройства, устанавливать его нужно только в том случае, если это единственный доступный способ организации системы обогрева

Котел на твердом топливе

Эта разновидность оборудования пользуется такой же популярностью, как и газовая. Большой спрос обуславливается экономичностью и экологичностью твердотопливного котла. Ведь подобное устройство — это самый дешевый в эксплуатации прибор. При этом он сжигает возобновляемое топливо и отличается высокой энергоэффективностью.

На рынке предлагается внушительный выбор твердотопливных котлов. Экономия в этом вопросе не всегда оправдана — решив купить самую дешевую модель, нужно быть готовым к появлению сажи, копоти и смириться с необходимостью проведения частой чистки.

Единственный минус котлов на твердом топливе — это необходимость выделения места для хранения топлива, которого требуется для его работы совсем немало

Электрический генератор тепла

Оборудование, использующее в своей работе ток, — это единственное решение для тех регионов, где не проложены централизованные системы коммуникации. Чаще всего оно используется в качестве дополнительного варианта.

Сегодня производители предлагают широкий ассортимент электрокотлов. На рынке представлены модели мощностью от 6 до 30 кВт. Такой широкий спектр производительности позволяет заказать прибор для деревянного дома любых размеров.

Достоинства оборудования:

• небольшие габариты;
• безопасность эксплуатации;
• полная автономность;
• дешевизна;
• КПД, приближающийся к 100%.

Но учитывайте, что электроэнергия — это самый дорогой энергоноситель. Поэтому, даже несмотря на низкую стоимость агрегата, эксплуатация такой системы обойдется дорого.

Электрокотлы полностью безопасны для деревянного дома. Но чтобы избежать проблем, необходимо поставить счетчик и выбрать кабель с расчетом 8 ампер на 1 мм² его сечения

Правила расчета мощности

Чтобы определиться с оптимальной производительностью котла, совсем необязательно обращаться за помощью к специалисту. Для этого нужно лишь определить величину тепловых потерь. Зная это значение, его необходимо умножить на площадь дома и полученное число будет являться искомой мощностью.

Если постройка никоим образом не утеплена, то для обогрева одного метра квадратного потребуется от 130 до 200 Вт. Для зданий со старыми окнами и фасадом, который покрыт материалом, не пропускающим холод, оптимальным значением будет 90-120 Вт/м².

Что касается домов с хорошей теплоизоляцией чердачных и подвальных перекрытий, пластиковыми стеклопакетами, утепленными дверными проемами, правильно устроенным воздухообменом, то для их обогрева будет достаточно 50- 80 Вт/м².

Тонкости подбора радиаторов

Радиаторы — это одни из важнейших компонентов системы. Ведь они распространяют тепло по жилой площади. Поэтому к их выбору нужно отнестись со всей ответственностью, а не покупать первое попавшееся изделие.

Батареи делятся на категории в зависимости от конструкции и материала, из которого они изготовлены. Так как широкий ассортимент может загнать неподготовленного покупателя в тупик, перед походом в магазин необходимо разобраться с преимуществами и недостатками каждого типа.

Эстетичность алюминиевых конструкций

Такие изделия появились в Италии более 35 лет назад. С момента своего изобретения алюминиевые радиаторы отопления сразу же стали популярными и завоевали признание профессионалов.

Подбирая радиатор отопления, прежде всего следует ознакомиться с материалом секций. От него зависит теплопередача батареи, срок ее службы и вес

И это ничуть не удивительно, ведь эти конструкции отличаются легкостью, высокой теплоотдачей, а также привлекательным дизайном. Но они слабо устойчивы к коррозии и подвержены завоздушиванию.

Алюминиевые батареи могут быть литыми или полученными в результате экструзии. Первый вид представляет собой монолитную конструкцию, а второй — это заготовка, формируемая прессом, из которой в дальнейшем вырезаются готовые изделия.

Литые конструкции считаются более надежными и прочными. По остальным параметрам их аналог ничуть им не уступает.

Алюминиевые батареи имеют сравнительно небольшой вес. Благодаря этому их легко перевозить и подключать, с чем можно справиться самостоятельно

Панельные стальные радиаторы

Сталь — это отличный проводник тепла. Поэтому батареи, изготовленные из нее, считаются наиболее эффективными и рекомендуются к установке всеми специалистами. К тому же они представляют собой монолитную конструкцию, что значительно упрощает монтаж.

При условии использования стальных радиаторов в доме или на даче с автономной системой отопления недостатков у них нет. Если соблюсти все рекомендации, то срок эксплуатации может достигать 30 лет.

Батареи этого вида нередко дополняются теплообменниками. Но это никоим образом не отражается на внешнем виде конструкции

Старый добрый чугун

Впервые чугунные радиаторы стали использоваться более века назад. Но даже сегодня они не утратили своей актуальности и активно устанавливаются в системы обогрева.

Причина этого заключается в неприхотливости в уходе и просто огромном сроке службы — чугун верой и правдой прослужит порядка 50 лет. При этом он хорошо удерживает тепло. Изделия долго нагреваются, но после отключения отопления они в течение длительного времени будут обогревать комнату.

С учетом всех своих преимуществ чугунные приборы имеют всего один несущественный минус — это большой вес. Так, масса одной секции может достигать 6 кг, а вес всей батареи составлять 36 кг.

Даже по сравнению с биметаллическими и алюминиевыми изделиями чугунные конструкции являются неплохим и универсальным решением с массой преимуществ

Трубчатые радиаторы из стали

Трубчатые батареи, как правило, относят к продукции высшего ценового сегмента. Они полностью соответствуют всем стандартам качества и имеют ряд плюсов перед своими аналогами.

Прежде всего, такие конструкции без проблем переносят резкие перепады давления, а в случае отключения тепла батарея не будет завоздушиваться.

Также трубчатые радиаторы имеют гладкую поверхность как снаружи, так и внутри. Благодаря этому они отличаются привлекательным внешним видом, за счет чего гармонично впишутся в любой интерьер.

Трубчатые радиаторы из стали — это дорогое удовольствие. Но при этом служат они около четверти века, что полностью окупает затраты

Современные биметаллические конструкции

Такого рода батареи изготавливаются из сплава алюминия и стали. Эти металлы обладают совершенно различными характеристиками, а в результате их соединения получается материал с отличными эксплуатационными показателями.

Если говорить точнее, то эти радиаторы показывают высокую теплопроводную способность и легко переносят гидроудары. При условии качественной сборки биметаллические изделия служат порядка 50 лет. Но стоят они достаточно дорого.

Даже несмотря на высокую цену, лучше один раз потратиться и купить биметаллический радиатор от надежного поставщика. Благодаря длительной службе он полностью оправдает вложенные деньги

Встраиваемые напольные конвекторы

Этот нагревательный прибор представляет собой трубку из меди и алюминия, по которой движется тепловой носитель. Основное достоинство напольных конвекторов — это возможность встроить их прямо в пол.

В этом случае конструкция не занимает драгоценные жилые квадратные метры, но при этом хорошо прогревает постройку. Единственное, что выходит наружу, — это декоративная решетка или панель.

Если некорректно осуществить монтаж, то внутри комнаты могут образовываться сквозняки. К тому же нужно тщательно следить за чистотой нагревательного элемента — потоки воздуха хорошо переносят пыль.

Лучше выбирать напольный конвектор, выполненный из меди, стали или алюминия. В этом случае конструкция прослужит долго, а дом будет прогреваться практически моментально

Трубопровод системы отопления

Основная задача труб заключается в переносе теплового носителя от котла к радиаторам. Существует множество их видов — они делятся на категории в зависимости от материала.

Трубопроводы бывают:

• полимерные;
• стальные;
• медные.

Последняя разновидность отличается устойчивостью к высоким температурам и большому давлению. В настоящее время трубы из меди являются наиболее надежными и безопасными. Благодаря этому их можно спрятать в стену. Но стоят они достаточно дорого.

Сейчас отопительные трубопроводы чаще всего собирают из металлопластиковых или полипропиленовых изделий. Для них характерна простота монтажа и устойчивость к коррозии. Элементы соединяются друг с другом при помощи пайки. Их недостаток — это невысокое гидравлическое сопротивление.

Для монтажа стального трубопровода необходимо привлекать сварщика — самостоятельно справиться с работами будет проблематично. К тому же такие конструкции подвержены коррозии

Составление схемы отопления

Так как в качестве переносчика тепла преимущественно используется вода, то схемы, рассматриваемые далее, будут основываться на этом факторе. Суть такого рода системы обогрева деревянного дома заключается в том, что жидкость нагревается в котле и через трубы попадает в радиаторы, где она охлаждается. Далее вода снова возвращается к источнику тепла.

Монтаж однотрубной системы

Выбор схемы во многом зависит от того, используется система с гравитационной или принудительной перекачкой теплоносителя. К тому же при составлении проекта нужно учитывать количество контуров.

При организации однотрубной системы обогрева здания практически невозможно регулировать температуру. Она в любом случае будет разной. Чем дальше от котла, тем ниже температура

Преимущество создания одного контура отопления заключается в простоте монтажа. Если придерживаться схемы, то можно оперативно справиться с работой и не привлекать мастера.

Однотрубная система позволяет сэкономить сантехническую арматуру. А чтобы максимально выровнять температуру во всем контуре необходимо увеличить число секций радиаторов, которые подключены в конце. Для ускорения водного потока рекомендуется установить насос.

Выбирать однотрубную систему следует только в том случае, если есть возможность установки котла ниже уровня радиаторов. В противном случае вода не будет циркулировать по трубам

Тонкости организации двухтрубного отопления

Система с двумя контурами позволяет поддерживать во всех радиаторах одинаковую температуру, что благоприятно скажется на эффективности отопления. Недостатком такого решения является большой расход материалов.

Схема двухтрубной системы обогрева дома также подойдет для теплогенераторов, которые работают на твердом топливе. Единственное что нужно подкорректировать в таком случае — это материал трубопровода

При реализации двухтрубного проекта каждый радиатор необходимо снабжать запорными вентилями. Такие элементы позволят корректировать температуру в каждой комнате.

Если котел будет устанавливаться в подвальном помещении, то лучшим выбором является система с нижней разводкой (схема представлена ниже). Такое решение идеально подойдет для деревянных домов, где в качестве теплогенератора используется газовый котел.

Выводы и полезное видео по теме

Видео #1. Организация простой недорогой котельной:

Видео #2. Отопление деревянного дома площадью 120 м²:

Видео #3. Нюансы прокладки трубопровода:

Система обогрева — это сердце любого дома. Поэтому перед владельцем постройки стоит задача грамотно спроектировать и правильно установить такой важный элемент. Если приложить немного усилий и принять во внимание все советы, приведенные выше, то монтаж системы отопления не вызовет никаких трудностей при подключении и проблем при эксплуатации.

Расскажите о том, как сооружали отопительный контур в собственной деревянной дачке или в доме постоянного проживания. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Пишите, пожалуйста, комментарии, публикуйте фото, задавайте вопросы в находящемся ниже блоке.

Если подключение загородного участка к централизованному газоснабжению невозможно по каким-либо причинам и в ближайшие годы как минимум не планируется, то для обогрева частных домов нередко используется отопление от электрокотла – решение имеет ряд преимуществ, хотя и не лишено недостатков.

Чтобы использование прибора было эффективным, важно грамотно подобрать электрооборудование и схему контура. Предлагаем разобраться в конструктивных и функциональных особенностях разных типов электрокотлов, а также оценить особенности различных вариантов подключения агрегатов к отопительной системе.

Для тех, кто планирует организовать обогрев жилья от электрического прибора, будет полезно узнать, как использовать двойной тариф с целью снижения платы за электричество.

Классификация оборудования и принцип работы

Электрокотел преобразует электрическую энергию в тепловую и в зависимости от особенностей конструкции может быть:

• ТЭНовым;
• электродным;
• индукционным.

Независимо от вида современные модели снабжены термостатом, с помощью которого можно корректировать мощность устройства и степень нагрева теплоносителя.

Обычно есть и возможность получать сведения с внешнего датчика, чтобы контролировать температуру воздушной массы в конкретном помещении.

Устройство с нагревательным ТЭНом

Внутри емкости, предназначенной для воды, устанавливают нагревательные элементы – ТЭНы. Они могут быть выполнены в виде трубок или пластин. Чтобы регулировать степень нагрева, нагреватели включаются поочередно.

Вода поступает в бак, нагревается, затем передается на контур. По мере ее остывания или нагрева отдельные ТЭНы включаются или выключаются. Движением теплоносителя управляет встроенный циркуляционный насос.

В зависимости от размеров и типа ТЭНовые электрокотлы бывают настенными или напольными. Нужно подобрать такое место установки прибора, чтобы его было удобно обслуживать

Можно выбрать двухконтурные модели таких котлов, они подогревают воду не только для отопления, но и для водопровода. ТЭНовые устройства популярны за счет простой конструкции и относительно невысокой цены. При правильной эксплуатации они ломаются крайне редко.

Помимо воды в качестве теплоносителя применяются различные по концентрации антифризы или масляные составы. Но размеры у таких устройств обычно достаточно большие, что ограничивает возможности при выборе места для их установки. Со временем на ТЭНах оседает налет, периодически нагревательные элементы нужно заменять.

Электродный котел для отопления

Для нагрева здесь используется разница потенциалов на двух электродах и естественное сопротивление воды, возникающее благодаря растворенным в ней солям. Это компактные устройства, которые могут быстро нагревать небольшие объемы воды.

Электродные котлы очень компактные, их просто установить, но работают такие приборы только с водой, имеющей определенное удельное сопротивление

Встроенный циркуляционный насос здесь не нужен. Это простой прибор, который почти никогда не ломается. А если такое и случится, его не сложно отремонтировать. Цену на устройства этого типа можно назвать демократичной.

Но масло и антифриз для такого котла не подойдут, в качестве теплоносителя приемлема только вода, но не дистиллированная. Со временем электроды изнашиваются, растворяются в воде. Их нужно периодически заменять новыми элементами.

Прибор с индукционным нагревом

В таких котлах нагревательный элемент выполнен из диэлектрического корпуса с навитой на него катушкой и сердечником. Ток в катушке вызывает разницу потенциалов в сердечнике, который достаточно быстро нагревается. Тепловая энергия передается теплоносителю.

Котлы с индукционным принципом действия устойчивы к износу, они обладают высоким КПД и служат исключительно долго. Конструкция настолько простая, что ее можно изготовить из подручных средств

Это котел с высоким КПД и длительным ресурсом эксплуатации. Промышленные модели довольно дорогие, но при желании можно изготовить самодельный индукционный аналог. Подходит любой жидкий теплоноситель, а случаи поломок крайне редки.

Варианты подключения к отопительной системе

Электрокотлы используют в системах с жидким теплоносителем, который циркулирует по трубам.

Это могут быть традиционные радиаторные варианты:

• с естественным движением теплоносителя;
• с принудительной циркуляцией;
• комбинированные варианты.

Кроме того, бойлеры успешно применяют в системах водяного напольного обогрева. Подойдут они и там, где сочетают радиаторы как основной источник обогрева и ТП в качестве дополнения к нему. При устройстве отопления на базе электрического котла следует подобрать подходящую схему.

Система естественного типа

Такая система работает на использовании способности воды расширяться при нагреве. Горячий теплоноситель стремится вверх, вытесняя остывшую воду из контура. Она возвращается в теплообменник, нагревается, замещает остывшую жидкость и т.д. Электрокотел в этом случае ставят в нижней части контура.

Чтобы гравитационная система отопления работала правильно, важно подобрать достаточно широкие трубы и проложить их с правильным уклоном (+)

Реализация системы с естественной циркуляцией воды по контуру требует грамотного расчета и правильного монтажа.

Понадобится значительное количество труб определенного диаметра, которые должны быть уложены с нужным уклоном. Могут возникнуть проблемы, если понадобится отрегулировать мощность прибора и изменить уровень нагрева теплоносителя.

Контур с принудительной циркуляцией

Здесь движение горячей воды по трубам обеспечивает насос, подключенный к системе. Помимо него понадобится также мембранный расширительный бак и оборудование, обеспечивающее его функционирование: манометр, запорные краны и т.п.

Электрокотел ставят внизу, затем к системе подключают расширительный бак, после чего монтируют циркуляционный насос.

Для обеспечения принудительной циркуляции теплоносителя по системе понадобится циркуляционный насос, мембранный расширительный бак, а также другие элементы (+)

Контур этого типа менее чувствителен к характеристикам труб и радиаторов, что предоставляет широкие возможности для выбора подходящих комплектующих. Именно в таких системах можно использовать антифриз. Расширяются и возможности для регулирования температуры воды в контуре.

Комбинированный вариант системы

Такой контур выполняют изначально на основании тех же принципов, что и систему с естественным движением потока теплоносителя. Поэтому котел ставят в нижней точке, чтобы обеспечить свободное перемещение теплой воды.

Но систему дополняют расширительным бачком и циркуляционным насосом, чтобы присутствовала возможность принудительного перемещения теплоносителя. Это делают для того, чтобы можно было свободно выбирать режим функционирования отопительной системы.

Комбинированный вариант сочетает преимущества обоих описанных выше систем. Для работы циркуляционного насоса, с которым качество отопления обычно значительно выше, необходима электроэнергия.

Если ее поступление по какой-то причине прерывается, движение теплоносителя в принудительной системе прекратится, а вот в комбинированной – нет.

Чтобы электрокотел правильно функционировал, необходимо выполнить его обвязку в соответствии со схемой. Начинающим мастерам лучше доверить этот этап профессионалам (+)

Вода продолжит двигаться по контуру естественным образом. Для обогрева в этом случае можно использовать альтернативный источник электроэнергии или другой вид топлива. Существуют варианты, позволяющие переключать систему с электрического на твердотопливный или газовый котел.

Водяной теплый пол

Этот тип автономного отопления, популярность которого стабильно растет. Он считается более экономичным в эксплуатации, чем радиаторные системы. Отопительный контур из узкой пластиковой трубы укладывают в стяжку под напольное покрытие.

Теплоноситель можно разогревать только до 26-28°С, чтобы обеспечить дом достаточным количеством тепла. Максимально допустимая температура составляет около 50°С, но такой сильный нагрев обычно не нужен. Для водяного теплого пола хорошо подходят котлы с ТЭНом, которые позволяют широко варьировать температуру воды.

Гидравлическая гребенка – необходимый и важный узел для водяного теплого пола. Ее можно собрать самостоятельно, хотя в продаже имеются готовые коллекторы с различными характеристиками (+)

Если предполагается с помощью этого же нагревателя обеспечивать водопровод горячей водой, придется брать модель с ТЭНом. В обвязку обязательно включают бойлер косвенного нагрева, чтобы вода в контуре ГВС была теплее, чем для отопления примерно на 15°С.

В электродных устройствах нагрев составляет обычно 60°С или больше. Их можно использовать для ТП, но понадобится дополнительный монтаж узла подмеса, чтобы остудить теплоноситель до приемлемого уровня.

Гидравлическая гребенка, содержащая такой узел, в любом случае понадобится для правильной установки отопления этого типа. Контроль нагрева выполняется с помощью термодатчика, определяющего текущую температуру теплоносителя.

Существуют модули автоматического управления, позволяющие дополнительно учитывать нагрев воздуха в комнате.

С помощью электрокотла можно организовать систему отопления, которая включает и контур с радиаторами, и трубы теплого пола

Чтобы теплый пол успешно функционировал, нужен еще ряд важных элементов. Например, труба для каждого отдельного контура должна быть цельной, никакие соединения не допускаются. Нужно тщательно рассчитать длину такой конструкции, учитывая схему укладки контура ТП.

Для этого можно использовать специальные формулы, чтобы выполнить расчеты вручную. Удобно применять калькуляторы, имеющиеся на профильных сайтах. После введения информации о площади, схеме и других характеристиках ТП программа выдаст необходимые сведения.

Обычно расчетную длину трубы немного увеличивают, чтобы иметь небольшой запас. Если она кажется слишком короткой, придется просто покупать новую. Для теплого пола нужна система фильтрации, чтобы теплоноситель был достаточно чистым.

Электрокотел и двойной тариф

Одна из значимых причин использования электрокотла для отопления – возможность использования двойной тарификации за использование электроэнергии. Снижение платы в ночной период позволяет заметно сократить расходы.

Двухтарифный счетчик дает возможность платить за использованное ночью электричество гораздо меньше, чем днем и позволяет сэкономить владельцам электрических котлов

Понадобится приобрести и установить двухтарифный счетчик. Стоит отметить, что двухконтурные модели оборудования с ТЭНом подают горячую воду к разборному крану с характерной заметной задержкой. В результате часть тепла теряется, что снижает эффект от экономии электричества.

Имеет смысл дополнить такую конструкцию внешним теплоаккумулятором, способным длительное время сохранять высокую температуру подогретой воды. Такое устройство вполне эффективно при использовании двухтарифного счетчика.

Вода подогревается ночью, хранится в теплом виде и используется в течение дня, расход электроэнергии в дневной период снижается, как и счета за использованное электричество.

Выводы и полезное видео по теме

Порядок монтажа электрокотла:

Хотя использование электрокотла в качестве отопительного прибора считается слишком затратным, его достоинства очевидны. Такие устройства безопасны для людей и окружающей среды, работают в автоматическом режиме, доступны и просты в эксплуатации.

Если тип системы отопления выбран правильно, а все ее компоненты профессионально смонтированы, котел будет работать длительное время без лишних расходов.

Есть опыт использования электрического котла для обогрева жилья? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Используемые источники:

• https://samelectrik.ru/otoplenie-derevyannogo-doma-elektrichestvom.html
• https://electricavdome.ru/otopleniya-doma-elektrichestvom.html
• https://sovet-ingenera.com/otoplenie/razvodka-o/otoplenie-v-derevyannom-dome.html
• https://sovet-ingenera.com/otoplenie/otop-oborudovanie/otoplenie-ot-elektrokotla.html
