Ливневая канализация загородного дома своими руками – устройство и схемы, проекты + видео инструкции

Отвод грунтовой и ливневой воды от фундамента существенно увеличит срок службы и капитального здания, и дачной постройки. Несложная в устройстве дренажная система убережет подземные бетонные конструкции от постепенного размывания, а подвалы от обводнения. А ведь крайне важно предотвратить разрушение именно основы строения, правда?

Грамотно составленная схема дренажа вокруг дома поможет соорудить эффективно действующую систему сбора и отвода природной воды. Мы предлагаем вам ознакомиться с тщательно подобранной и проверенной информацией, опирающейся на нормативные документы и реальный опыт строителей малоэтажных объектов.

Мы обстоятельно расскажем о видах дренажных систем, особенностях их устройства, специфике эксплуатации. Приведем доводы в пользу выбора определенного типа дренажа. Предложенные вашему вниманию полезные сведения дополнены фото, схемами и видео-инструкциями.

Виды дренажных сооружений для осушения участков

Проектируя дренажную систему, в первую очередь определяют цели, которых планируется достичь. Они могут заключаться в осушении всего участка, в защите фундамента и подвала дома от избытка влаги.

Из существующих систем дренажа можно выделить два основных типа — открытый и глубинный (закрытый). Первый может использоваться для нужд сельского хозяйства, для водоотведения с возделанных территорий. Закрытый дренаж применяется для отвода вод на дачных и коттеджных участках, для защиты строений от негативного воздействия высокого УГВ.

Организация дренажной системы необходима при высоком зеркале грунтовой воды, что особенно проявляется в паводковый период. Дренаж защитить от агрессии подземной воды бетонный фундамент и снизит гидравлическую нагрузку

Используют также комбинированные дренажные системы. Их зачастую дополняют ливневыми канализационными ветками, предназначенными для утилизации атмосферной воды. При условии их грамотной проектировки они позволяют значительно сэкономить на строительстве каждой системы в отдельности.

Галерея изображенийДренажная система, предназначенная для отвода избытка грунтовой воды, отлично работает в паре с ливневкой, работа которой заключается в сборе и отводе атмосферных осадков (+)

Планирование схемы водоотведения лучше всего проводить еще на стадии проектирования дома. Это позволит связать работу водосточной системы и поместить дождеприемник под водостоками до устройства отмостки.

Открытый дренаж считается наиболее простым и не требует составления схемы. Он представляет собой траншеи шириной 0,5 м и глубиной 0,6—0,7 м. Стороны траншеи располагают под углом 30°. Они опоясывают территорию по периметру и направляют сточные воды в канаву или котлован, в ливневую канализацию.

Территории с уклоном в сторону улицы проще поддаются осушению. Для этого перед домом, поперек склона вырывают водосточную канаву, которая будет задерживать воду с сада. Затем роют канаву, она будет направлять стоки в сторону улицы, в кювет.

Если участок имеет наклон в противоположную от дороги сторону, то поперечную водосточную канаву роют перед фасадом забора и еще одну продольную делают до конца участка.

Недостатком такого дренажа является его низкая эстетичность и необходимость регулярной очистки желобов от ила и грязи, которые периодически скапливается в них. Такой вид дренажа не рекомендуется устраивать под дорожным покрытием, так как он приводит к проседанию грунта и деформации полотна

Протяженность линий для стока воды, количество колодцев и пескосборников зависит от площади участка, его рельефа, интенсивности осадков в конкретной местности.

Водоотводные канавы можно укрепить от размывания с помощью железобетонных плит, каменного мощения, одерновки с щебневанием дна

Если участок считается более-менее ровным, а уровень его заболоченности не слишком высок, то можно обойтись устройством самой простой дренажной системы.

Вдоль фундамента ограды, в самом низком месте участка, роют канаву шириной 0,5 м, длиной 2—3 м и глубиной от 1 м. Такой водоотвод хоть и защитит от высокого УГВ, и отлично справиться с атмосферными осадками.

Чтобы края канавы не обваливались, ее заполняют щебнем, битым стеклом и кирпичом. Заполнив ее, копают следующую, ее также заполняют и плотно утрамбовывают. Вынутый грунт используют для подсыпки низинных мест на территории

Со временем эта простейшая дренажная система может потерять работоспособность из-за постепенного заиливания. Чтобы этого не случилось, ее можно защитить геополотном. Его укладывают на грунт, после засыпки канавы внахлест закрывают им дренажный слой. Сверху, чтобы скрыть канаву, ее присыпают слоем плодородной почвы.

#2: Сооружение эффективной ливневки

Ливневая канализация необходима для аккумуляции и вывода с участка воды, выпадающей в формате атмосферных осадков. Ее оснащают точечными и линейными водосборными устройствами.

Галерея изображенийДождеприемник представляет собой емкость для сбора воды, оснащенную отводами для подсоединения труб линейной дренажной системы. Устройства изготавливают из прочного пластика или чугуна (+)

Элементами ливневой системы с точечными водосборниками являются также сливные водоотводы, трапы, заслонки. Некоторые производители предусматривают возможность соединения дождеприемников с кровельными водостоками, а также с системами подземного водоотведения.

Кроме того, готовые производственные модели предусматривают наличие пескоуловителей и мусоросборников, упрощающих обслуживание системы.

Устройство с установленной декоративной решеткой должно быть расположено ниже на 3—5 мм, чем уровень дорожки, грунта

Это система из водоотводящих желобов, изготовленных из пластика или бетона, которые устанавливаются на участке в тех местах, в которых скопление воды наиболее вероятно, но крайне нежелательно.

Для водосборного колодца выбирают самое отдаленное место от дома, колодца, погреба. Если поблизости есть природный или искусственный водоем, то отвод воды можно организовать в него

Проектируя схему ливневки с линейными водоприемниками, первым делом планируют размещение водосборного или коллекторного колодца. Далее определяют место устройства поворотных и ревизионных колодцев. Их расстановка будет зависеть от размещения дождеприемников-желобов и закрытых канализационных веток.

Чтобы вода с улицы не попадала во двор, желоба устанавливают вдоль линии ворот, ведущих во двор, гаражных ворот, а также в области калитки. При выборе элементов системы, которые будут устанавливаться на проезжей части, учитывают будущую нагрузку на них.

Чтобы влага не попадала внутрь здания, уклон покрытия в гараже делают в сторону водоприемной решетки. Так вода, при мойке машины или оттаивании снега на транспортном средстве, будет стекать в желоб.

Дренажные лотки необходимо установить на крыльце, вокруг бассейна. Их также устанавливают вдоль отмосток, садовых дорожек, выложенных из облицовочного материала площадок

Для придания ливневке аккуратного вида используют специальные лотки из полимербетона, пластика, которые закрываются металлическими или пластиковыми решетками. При входе в дом используют специальный поддон для очистки обуви.

Решетку для желоба, установленного около бассейна, выбирают пластиковую, белого цвета, чтобы в жаркий летний день избежать ожогов.

При интенсивной эксплуатации дренажные лотки монтируют на бетонное основание. Чем выше класс нагрузки на проезжую часть, тем большей толщины должна быть бетонная подошва (+)

Желоба и точки приема воды соединяются с дренажным резервуаром канализационными трубами. В местах соединения желобов и труб предусматривают ревизионные колодцы. Они предназначены для облегчения доступа в систему и ее очистки от возможного засорения.

Ревизионные колодцы изготавливают преимущественно из пластика. Для того чтобы получить необходимую глубину, их конструкция предусматривает возможность наращивания при помощи специальных элементов-удлинителей.

Размещение, уклон и протяженность труб ливневой канализации — все эти характеристики очень индивидуальны и зависят от многих условий на участке

Широкий ассортимент элементов системы позволяет наиболее рационально спроектировать схему дренажа вокруг дома, которая будет оптимальной с технической и финансовой точки зрения.

Основными элементами линейного дренажа являются желоба, изготовленные из бетона, полимер-бетона, пластика, точечные приемники, пескоуловители, решетки (+)

#3: Строительство закрытых дренажных вариантов

Подземный, закрытый дренаж применяется, если устройство открытой системы отнимет слишком много места на земельном участке или она абсолютно не вписывается в ландшафтную картину территории. Условия для его устройства закрытой дренажной системы аналогичны предпосылкам для организации сети открытых дренажных канав и кюветов.

Закрытые схемы дренажа используется для защиты фундамента, подвальных помещений от воздействия грунтовых вод и увеличения срока их службы. Их по аналогии с открытыми применяют для осушения загородной территории от излишков грунтовой воды

В обязательном порядке нужно организовывать подземный дренаж на участке если:

• он находится в низине, на заболоченной территории;
• вблизи построек находится естественный водоем;

Его устройство рекомендовано, если в доме есть эксплуатируемый подвал (гараж, цокольный этаж, погреб).

Подземный дренаж можно разделить на два вида:

• пристенный дренаж;
• траншейный (пластовый) дренаж.

Оба вида подземного водоотведения выполняются на стадии сооружения здания. Если же к проблеме водоотведения решено было приступить после постройки дома, то тогда используют траншейную кольцевую систему. Есть ограничения и для применения траншейного дренажа. Он может использоваться, если в доме отсутствует цокольный этаж.

Дело в том, что, после закладки дрен, засыпка котлована песком или грунтом создает более рыхлую среду между коренной породой и фундаментом. В результате в эту среду проникает верховодка и тогда даже наличие замка из глины не защищает постройку от воздействия влаги.

Поэтому если в доме есть цокольный этаж, для эффективного водоотведения лучше всего делать пристенный дренаж. Он дренажа используется для отведения грунтовых вод непосредственно от фундамента здания, для защиты подвалов, погребов, цокольных этажей от затопления.

Нельзя сажать вблизи дрены деревья и кустарники. Расстояние до высаженного дерева может быть не меньше двух метров и до куста не менее одного метра

Пристенная дренажная система ограничивает повышение уровня воды, не допуская ее поднятия выше линии расположения дренажных труб — дрен. Считается, что дренажная труба длиной в 1 м способна осушить участок площадью около 10—20 м².

Трубу при обустройстве пристенного дренажа укладывают по периметру здания. Глубина закладки дрен не может быть ниже основания фундаментной плиты или подошвы фундамента. Если фундамент сильно заглублен, то допускается закладка трубы несколько выше его основания (+)

Расстояние от дренажной трубы до фундамента зависит от особенностей размещения ревизионных колодцев. Они закладываются в каждом углу (или через один угол) здания, а также в местах поворотов и соединения труб.

Ревизионные колодцы располагаются также в местах большого перепада уровня участка и при большой длине труб — расстояние между колодцами должно составлять не более 40 метров.

В ревизионном колодце труба не может быть цельной, она разрывается. Делается это для того, чтобы при засорении трубопровода оставалась возможность его промыть, используя шланг высокого давления

Вся система замыкается на последний колодец. Он должен быть расположен в самом низком месте. Далее вода стекает в обычную канализацию или открытый водоем. Если нет возможности отвести воду от дома самотеком, то устанавливают насосное оборудование и ее откачивают принудительно.

Чтобы обеспечить самотечный отвод воды, трубы укладывают с небольшим уклоном в сторону к сборному коллектору. Уклон должен составлять два сантиметра на один метр дренажного трубопровода. Глубина расположения трубы должна быть большей, чем глубина промерзания грунта.

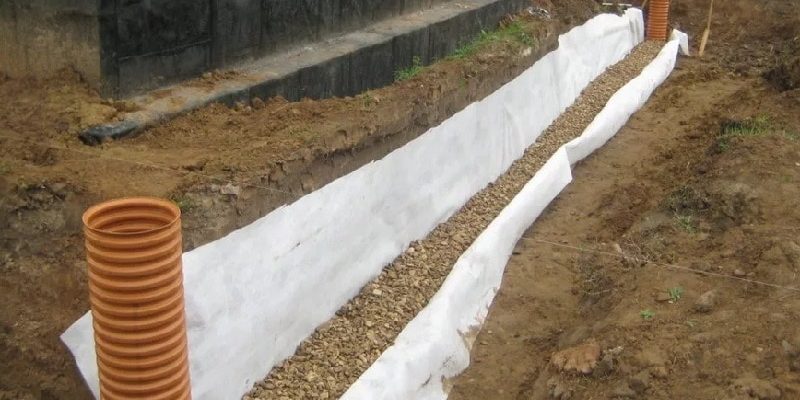

Трубу засыпают дренажным материалом — гравием, мелким щебнем или песком. Минимальный слой, который обеспечит поступление воды в дрену — 0,2 м

Чтобы сэкономить на геокомпозитных материалах и предотвратить их смешивание с грунтом, используют геотекстиль. Он свободно пропускает воду к дренам и при этом задерживает частицы, которые приводят к заиливанию. Саму трубу перед засыпкой также необходимо обернуть в защитный материал. Некоторые модели дрен выпускают с готовыми фильтрами из геотекстиля.

Повысить эффективность пристенного дренажа можно с помощью профилированной полимерной мембраны, которая бывает двух- или трехслойной. Один из ее слоев — пленка из полиэтилена, со сформированными выступами, второй слой мембраны — геотекстильная ткань.

Трехслойная мембрана оснащена дополнительным слоем гладкой полиэтиленовой пленки. Мембрана помогает отфильтровывать воду из почвы и одновременно служит гидроизоляционным слоем для фундамента здания.

Закрытый дренаж траншейного типа защищает строение от подтопления и увлажнения. Представляет собой фильтрующий слой, который засыпается в траншею на расстоянии 1,5—3 м от стены дома.

Лучше, чтобы глубина заложения дрены была на 0,5 м глубже основания фундамента — так вода не будет оказывать на него давление снизу. Между траншеей с дренажем и фундаментом дома остается слой глинистого грунта, который служит так называемым глиняным замком.

Для укладки дренажной трубы выкапывают траншею не глубже 1 м с уклоном в сторону водосборника. Дно канавы желательно выложить слоем глины (+)

Как и при монтаже пристенной дренажной системы, дрены укладываются на слой гравия или мелкого щебня. И трубы и гравийный слой защищаются геотекстилем от засорения.

#4: Сооружение пристенного дренажа по шагам

Для того чтобы получить наглядное представление о процессе устройства дренажа вокруг загородного дома, рассмотрим пример. Приведенный в нем участок требовал устройства системы отведения грунтовой воды, т.к. под почвенно-растительным слоем залегают суглинки и супеси, крайне плохо пропускающие воду из-за низкой фильтрационной способности.

Галерея изображенийПри такой схеме ливневку дренаж прокладывают независимо друг от друга (параллельно). Общим может быть только коллектор, собирающий стоки из обеих систем

Нужно помнить, что ошибки, допущенные при смешанном типе водоотведения, могут привести даже к подъему УГВ, подтоплению подвалов, погребов. Главный недочет — слив воды из водосточной системы в подземный водоотвод.

При объединении этих двух систем вода с крыши попадает в дрены и просачивается в грунт. Особенно активно это происходит во время сильных и продолжительных атмосферных осадков. В результате вода, вместо того чтобы покидать систему, просачивается в грунт и насыщает его влагой.

Выводы и полезное видео по теме

Видео #1. Схема поверхностного дренажа и его монтаж:

Видео #2. Траншейная дренажная система вокруг дома своими руками:

Видео #3. Нюансы проектирования и строительства системы водоотведения:

Проектируя дренажную систему вокруг частного здания очень желательно получить вначале консультацию специалиста-гидротехника. Несоблюдение правил и условий водопонижения может привести к просадке грунта, дома, дороги.

Особенно это важно учитывать при устройстве глубинного дренажа. Поэтому составлять схему дренажа вокруг дома лучше еще на стадии составления плана, тогда все нюансы строительства и водоотведения будут учтены в одном проекте.

Желающих рассказать о собственном опыте в устройстве дренажа приглашаем размещать комментарии. Писать их можно в находящемся ниже блоке. Здесь же вы сможете задать вопросы и опубликовать фото по теме статьи.

<index>

Чистый и сухой двор после дождя, никаких луж на газоне и размытых грядок, здоровые растения и идеально ровные дорожки – результат грамотного планирования и монтажа поверхностного водоотвода. Добиться такого результата самостоятельно без внушительных расходов сложно, но реально, если сделать своими руками ливневый дренаж для осушения поверхности и вывода дождевой воды. В комплексе с ливневкой (системой отвода воды с крыши) дренажная сеть снизит и количество влаги, проникающей в глубинные слои грунта – нагрузка на глубинную сеть дренажа фундамента снизится.

Содержание

Отвод ливневых вод на участке: система канализации и дренажа ↑

Планировать схемы разводки дренажных сетей и ливневки стоит еще до начала строительства. Защиту фундамента в виде пристенной системы проще устанавливать, если не засыпан котлован. Пока идет стройка и на площадке есть техника, целесообразно заказать рытье траншей, чтобы не копать вручную и не развозить грязь на облагороженном участке. Защита от талой и дождевой воды – это:

Ливневка и дренаж по периметру дома

• Поверхностный линейный ливневый дренаж – сбор и отвод дождевой воды с поверхности грунта.

• Ливневая канализация – отвод стекающей по водосточным трубам воды.

• Точечный дренаж – осушение локальных участков с проблемным естественным оттоком.

Схема отвода влаги с поверхности: система дренажа

Ливневая канализационная сеть ↑

Ливневая канализационная сеть обустраивается с выводом в общую магистраль, если поблизости есть коллектор или труба городской ливневки. В случае, когда ветки городской сети расположены на большом расстоянии, вывод локальной системы дренажа и ливневой канализации организовывают 2 способами: на фильтрационное поле (засыпанный щебнем участок для отвода влаги в грунт), или в приемный резервуар (дренажный колодец, водоем, придорожный ров). Слив из частной ливневки в общую бытовую канализационную систему запрещен.

Элементы системы:

• Водосборные желоба, которые монтируются по краю скатов крыши.
• Водосточные трубы.
• Водоприемные емкости.

Приемный резервуар с отводом

• Наружные канализационные трубы, которые подсоединяют к водоприемным емкостям.

Емкости монтируют под выходом водосточной трубы, соединяют патрубок с канализационной трубой. Трубы вкапывают под наклоном к месту слива.

Дренаж: особенности поверхностной ливневой системы ↑

Система осушения поверхности участка состоит из точечных и линейных отводных веток, соединенных в одну сеть с выводом в водоприемник. Ливневый дренаж на участке обустраивают в виде открытых каналов, прокопанных под уклоном к месту слива. Разметку выполняют только после изучения направления естественного оттока во время сильного дождя. Обязательно формируют дренажные линии:

Дренажная сеть: точечные водосборники и ливневые траншеи

• По периметру участка.

• На склонах и на площадках в естественных углублениях.

Ветки дренажа на склоне

• Вокруг дорожек.

Ливневый дренаж вокруг дома – это линии траншей, проложенные вдоль отмостки по всему периметру строений. Для осушения двора, выложенного плиткой, формируют каналы на въезде в гараж, около крыльца, ступеней.

Ветка ливневого дренажа

Точечные дренажные отводы вкапывают в местах, где нет необходимости прокладывать дренажные каналы: под поливочными кранами, около выхода водосточных труб (на участках, где нет ливневой канализации). Слив из точечных дренажных колодцев выводят в отводящую трубу общей поверхностной сети.

Интеграция: можно ли совмещать ливневку с дренажной сетью ↑

Две раздельные сети: дренаж и ливневка

Оптимальная схема осушения участка с домом – раздельные сети дренажа и ливневки вокруг дома. Соединять линейные каналы с канализацией нежелательно: во время сильных ливней или быстрого таяния снега одна труба может не справиться и произойдет перелив через водоприемники.

Соединять ливневку и дренаж в одной траншее целесообразно только в одном случае: если траншея выкапывается под отвод от точечного дренажа и используются канализационные, а не перфорированные трубы. Трубы проводят параллельно по дну забетонированной траншеи. Укладывать герметичную канализационную трубу в канал с дренажной засыпкой нельзя: диаметр трубы уменьшит полезный объем канавы, создаст трудности при очистке траншеи.

Общий отвод точечного дренажа и ливневки в фильтрационный тоннель

Вместо того чтобы пытаться соединить в одной трубе ливневку и линейный дренаж, лучше сделать общий приемник, особенно если не удается сделать врезку в городскую магистраль. Дождевую воду можно использовать для полива или наполнения искусственных водоемов. В качестве приемника устанавливают пластиковые баки, или делают колодцы без дна – для отвода поступающей жидкости в грунт.

Как сделать ливневый дренаж участка и вокруг загородного дома ↑

Ливневый дренаж – это поверхностная система, не требующая объемных земляных работ и рытья глубоких траншей, поэтому сделать простую разводку можно и своими руками. Перед началом работ определяют места обязательного обустройства линий и водосборных точек, планируют траекторию отвода. Обнаружить все места, где естественного оттока недостаточно, можно во время обильных осадков и после начала таяния снега. Также требует установки разветвленного линейного ливневого дренажа участок с глинистым, перенасыщенным влагой грунтом, не впитывающим воду с поверхности.

Для предварительных расчетов количества необходимых материалов стоит начертить схему каналов на плане участка.

План установки ливневого дренажа

Материалы: что понадобится для монтажа ливневой дренажной сети ↑

Список материалов, которые нужны для самостоятельного устройства ливневого дренажа участка и монтажа системы по периметру дома:

• Лотки (желоба) для установки вокруг фундамента. Материалы изготовления – пластик, полимербетонная смесь, бетон. Пластиковые каналы устанавливают в зонах, где на решетки оказывается минимальное физическое воздействие: по краям газона, в клумбах. Бетонные желоба – прочные и долговечные. Такой лоток выдерживает нагрузку до 25 тонн. Устанавливают в местах повышенных нагрузок: во дворах, где есть постоянное движение транспорта, на подъездных дорогах. Так же выбирают и защитные решетки: металлические и чугунные – для участков с интенсивной нагрузкой, декоративные пластиковые – для газона, сада.

Желоба с решетками

• Соединительные элементы, распорки, основания. Вспомогательные материалы, которые производитель рекомендует использовать при сборке каналов. Обязательно устанавливают распорки внутри пластиковых лотков.
• Пескоулавливатели. Отдельно покупают изделия для установки в линейную систему и для монтажа в дождеприемники.

На стенках – подготовка под отвод трубы

• Дождеприемники. Применяют преимущественно готовые пластиковые емкости. Наружные стенки оборудованы подготовкой под соединение с отводом. Пластиковые приемники легко устанавливаются друг на друга – можно собрать емкость любой высоты.

Емкости с корзиной и насадками

• Геотекстиль. Полотно для дренажных засыпных каналов, не оборудованных желобами.

Синтетическое водопроницаемое полотно

1. Щебень, песок. Фракция щебня – средняя и крупная.
2. Раствор для заливки основания под желоба и водоприемники.
3. Дренажные колодцы. Готовые пластиковые или гофрированная труба большого диаметра.

Заводские ПВХ дренажные колодцы

• Трубы для наружной канализации с фитингами.
• Строительный инструмент. Понадобятся черновые доски для опалубки в каналах, колышки и леска для разметки, лопаты, кирки, строительный уровень.

Установка точечных водоприемников ↑

Точечные водоприемники – элементы ливневки и дренажа, устанавливаемые под выходом водостоков. Необходимо спланировать монтаж так, чтобы поток из слива попадал точно по центру решетки.

Край колодца должен находиться на одном уровне с декоративным покрытием

Размеры ямы для установки емкости определяют по высоте приемника, добавив до 30 – 40 см для подсыпки и основания. По периметру должен быть зазор до 5 см по каждой стороне. Выкапывают углубление, выравнивают стенки и дно. Обязательно проверяют горизонтальность дна и угол, чтобы при установке емкость не сместилась.

Проверка горизонтальности уровнем

На дне формируют плотный десяти сантиметровый слой утрамбованного песка. На песчаную подушку укладывают слой щебня высотой до 25 см. Желательно залить дно бетонным раствором. Залитое основание оставляют на несколько дней до полного затвердевания, или фиксируют емкость в свежем растворе (при необходимости неподвижной фиксации).

Емкость с отводом

На бетонное основание устанавливают дождеприемник так, чтобы крышка емкости находилась на одном уровне с отмосткой. Если монтаж проводят до укладки декоративного покрытия, то оставляют свободный край колодца над землей на высоту плитки или камня.

Правильный монтаж приемника

Боковые зазоры засыпают щебнем или заливают бетоном. Перед засыпкой к выходному отверстию подсоединяют фитинг для отвода трубы. Устанавливают внутренние детали: корзину, перегородки, фиксируют крышку.

Обустройство открытой ливневой системы вокруг фундамента ↑

Дренаж ливневых вод по периметру здания можно спланировать в виде замкнутого в точке сбора кольца, без ревизионных колодцев. Для чистки предусмотрены разборные пескоулавливатели. Правила устройства линейной системы:

• Отступ от края фундамента должен составлять от 50 см. Оптимально – спланировать каналы по краю дорожек или отмостки.

Лотки – по краю отмостки с запасом высоты для тротуарной плитки

• Глубина каналов определяется по высоте лотка с декоративной крышкой с добавлением высоты насыпного слоя – до 40 см.

• Ширина – до 50 см.

Чтобы установленные желоба не сместились и не деформировались со временем, нужно соблюсти несколько правил во время земляных работ. Дно, стенки должны быть ровными и твердыми. На дне обязательно делают стандартную песчаную подушку и щебневую подсыпку.

Пластиковый лоток, установленный на заводскую подставку

Чтобы лоток (особенно пластиковый) не деформировался, лучше сделать бетонное основание под установку. Толщина бетонного слоя – 5 см.

Укладка желоба на раствор

В подготовленные траншеи устанавливают желоба. Конструкции соединяют между собой специальными замками. Крайние точки (в начале и в конце линии) закрывают пластиковыми или металлическими заглушками. Если используются пластиковые желоба, внутри устанавливают заводские распорки.

Пескоулавливатель в дренажной линии

Зазоры между лотками и стенками траншеи засыпают щебнем, или бетонируют. На длинных участках устанавливают пескоулавливатели – углубленные лотки с механическим фильтром. В местах установки к пескоулавливателям подсоединяют отводящие трубы. Траншеи для отводящих труб выкапывают под наклоном.

Бюджетный ливневый дренаж участка: строим открытые каналы ↑

Отвести дождевую воду с садовых дорожек, клумб и вдоль забора можно и экономным открытым способом. Вместо готовых лотков обустраивают засыпные каналы ливневого дренажа. По запланированным линиям выкапывают траншеи. Глубина – от 50 см, ширина – от 50 – 60 см.

Вместо желобов – засыпная траншея

Ветку формируют с уклоном в сторону приемного резервуара. Стенки – под углом ко дну, чтобы снизить напор стекающей воды. На дне выполняют засыпку песком. Проверяют корректность уклона. На один метр – до 3 см перепада высоты.

Труба в щебневой засыпке

На песчаный слой укладывают геотекстиль. Края оставляют свободными. По всей ширине траншеи засыпают щебень слоем до 30 см. Более долговечной будет система с дренажной перфорированной трубой внутри щебневой засыпки. Заворачивают края полотна внахлест.

Сухой ручей с декоративной засыпкой – красивая дренажная линия

Сверху дренажную обойму засыпают декоративным материалом: речной галькой, разноцветной крошкой, камнем. Сухие ручьи – эстетичное и экономное решение.

Дренажный колодец и отвод слива ↑

Дренажный колодец – точка соединения системы. При умеренном количестве воды и хороших водопоглощающих характеристиках грунта дренажный резервуар устанавливают на щебневую подушку. Через колодец без дна вода проникает в грунт.

Дренажный колодец с засыпным дном

Если устройство фильтровального колодца невозможно, то из дренажной емкости отводят жидкость в общую ливневую магистраль или выводят за пределы участка – в природный водоем, ров. Отвод из колодца может быть подведен к пруду или приемному баку, вкопанному на участке.

Видео: монтаж ливневки вокруг дома ↑

Ливневка и линейный открытый дренаж – только поверхностная часть защиты фундамента. По периметру строений на разной глубине необходимо создать 3 – 4 типа дренажных систем. Выбор способа организации и технических параметров сетей зависит от состава грунта, глубины фундамента. Самостоятельно делать глубинные дренажные сети – не стоит. Расчетами должны заниматься специалисты, а установку траншейных веток лучше проводить сразу после заливки фундамента. Еще до начала строительства обустраивают пластовый глубинный водоотвод. От точности расчетов зависит не только способность системы отвести воду в большом количестве, но и долговечность фундамента.

</index>

Осадки и грунтовые воды разрушительно влияют на фундамент дома, создают лужи и грязь на приусадебном участке. Отводят лишнюю влагу от участка с помощью дренажных и ливневых систем. В данной статье рассмотрены виды осушительных систем для частных домов, и приведены рекомендации по их монтажу.

Содержание

Назначение дренажой системы вокруг дома

Дренаж вокруг дома и отмостка (водоупорное покрытие по периметру здания, расположенное под углом к стене для легкого отвода воды) необходимы для защиты фундамента и основания стен от воздействия грунтовых вод и осадков. Отмостка выполняет важную функцию, однако без дренажной системы она не способна эффективно защитить дом от влаги.

Обильные дожди, таяние снегов поднимает уровень грунтовых вод. При отсутствии системы отвода воды, происходят следующие процессы.

• Вода застаивается в верхних слоях грунта. Грунт заболачивается, становится пучинистым. При замерзании он расширяется, оказывая неравномерное давление на фундамент. В результате осадка дома происходит неравномерно.
• Одновременно вода просачивается в микрополости фундамента и основания стен. При замерзании она расширяется, увеличивая размер полостей. Со временем фундамент дает трещины, что резко сокращает срок эксплуатации строения.
• Через трещины вода просачивается в подвальные помещения. Это вызывает рост плесени, порчу запасов и оборудования, которые размещают в подземных помещениях.
• Далее сырость и споры плесени поднимаются на жилые этажи, поражают стены, мебель и взывают заболевания домочадцев. В морозы влага в подполье становится причиной образования инея на плинтусах и стенах.

Дренаж вокруг приусадебного участка применяется для создания оптимальной влажности почвы на затапливаемых землях. Это избавляет от луж и застоялой воды. Позволяет выращивать желаемые культурные растения и получать хороший урожай.

Виды дренажа, их особенности и назначение

Дренаж вокруг малоэтажного здания бывает 2 типов: поверхностный и подземный, далле рассмотрим оба типа:

Поверхностный

Поверхностный дренаж и точечную ливневку вокруг дома строят для сбора избытка влаги, которая выпадает в виде осадков. По схеме расположения дренажных труб (дренов), данный тип системы делят на кольцевой, пластовый, пристенный.

Для каждого конкретного случая создают отдельный проект, в котором учитывают ландшафт, тип грунта, расположение построек на участке (имеющихся или будущих), тип фундамента капитальных зданий, уровень промерзания грунта и множество других моментов.

Вид 1. Пристенный

Дренаж вокруг отмотки относится к линейной разновидности. Строиться одновременно с фундаментом. Возведение системы после завершения строительства возможно, но в разы сложнее и дороже.

Необходим для отвода влаги от внешних поверхностей фундамента. Представляет собой траншеи, опоясывающие фундамент по периметру на максимально допустимом расстоянии, в которых проложены дрены. Глубина траншеи на 0,3-0,5 м ниже уровня фундамента.

Траншеи имеют уклон, обычно, 1 см -2 см на 1 м, чтобы вода под действием силы тяготения стекала в одну нижнюю точку.

В самой нижней точке дрены подключают к смотровому колодцу. К нему же подсоединяют отводящую трубу.

Вид 2. Пластовый

Сложный, дорогостоящий и вместе с тем очень эффективный способ предотвратить разрушительное воздействие воды на фундамент. Применяется для осушения почвы под фундаментом и коммуникациями, когда:

— капитальное строение планируют построить непосредственно над линзой грунтовых вод;

— участок располагается на водоносном пласте;

— подземные воды выходят на поверхность под давлением;

— прочие методы защиты не эффективны.

Приусадебный участок таким способом не осушают ввиду экономической нецелесообразности.

Пластовый дренаж сооружают под фундаментом и соединяют с пристенной либо кольцевой системой осушения. Такая связка эффективно отводит влагу.

Представляет собой песчаную подушку толщиной от 0,3 м с призмами из гравия или щебня, которые располагают с определенным шагом. Также песчаную подушку могут покрыть сплошным слоем гравия/щебня. Последний вариант применяют, когда необходим усиленный отвод воды. Периметр песчаного слоя делают больше периметра фундамента.

Сверху осушающую подушку покрывают перлитом. Перлит предотвращает протекание бетона в гравийный или щебеночный слой при заливке фундамента, сохраняя его водоотводные свойства.

Вид 3. Кольцевой

Строиться для снижения уровня грунтовых вод. В отличие от пластового, применяется для защиты фундамента от воды и осушения земельного участка.

Для защиты дома, кольцевую систему прокладывают вокруг него на установленной дистанции. Расстояние до дренов выдерживают минимум 5 м для предотвращения усадки грунта. При необходимости грунт укрепляют. Глубина дренажа вокруг дома 50 см ± 20 см.

Для осушения участка разрабатывают проект, соответствующий рельефу и расположению построек.

Принцип данного устройства дренажа вокруг дома аналогичен строительству пристенной системы.

Преимущество кольцевого типа в том, что его можно возводить, когда строительство дома окончено. Также кольцевую систему можно сочетать с пристенной и пластовой.

Подземный (глубинный)

Возводят глубинный дренаж вокруг дома на глинистых почвах, когда строительство поверхностной системы невозможно или нецелесообразно. Представляет собой сложную, порой многоуровневую систему. Строят на водянистых землях, в низинах и на участках, расположенных в пойменных и около пойменных зонах.

Для частных домов актуальны 3 типа подземной системы осушения: горизонтальный, вертикальный, комбинированный.

Вид 4. Горизонтальный

Состоит из дренов, смотровых колодцев, водосборников. Также нужен насос для откачки воды.

Принцип прокладывания дренов для подземной горизонтальной системы подобен прокладыванию поверхностному линейному дренажу. На угловых стыках и в самой низкой точке дрены подсоединяют к смотровым колодцам. Это необходимо, чтобы вовремя заметить и вычистить загрязнения.

По дренам вода поступает в водосборники. Оттуда частично уходит в подлежащие слои грунта. Воду, которая остается в водосборнике, откачивают насосом для полива или иных хозяйственных нужд

Аналогично поверхностному, горизонтальный глубинный дренаж может быть реализован в виде кольцевой, пристенной и пластовой конструкции. Последняя отличается от пластовой поверхностной тем, что вместо водоотводящей подушки под фундаментом создают искусственный водоем, глубиной от 0,3 м заполненный гравием или щебнем. Вода из него уходит в почву или в другую часть дренажной системы.

Вид 5. Вертикальный

Представляет собой водоприемные колодцы и понижающие скважины, глубиной от 20 до 50 метров и насоса. Из колодцев некоторый объем воды уходит в почву, излишки откачивают насосом.

Вид 6. Комбинированный

Сочетает конструкцию вертикального и горизонтального дренажа.

По теме: Дренаж участка за 5 шагов: как сделать своими руками

Монтаж дренажа вокруг дома своими руками

Вполне возможно выполнить монтаж дренажа вокруг дома своими руками. Для этого достаточно базовых чертежных знаний и умения выполнять простые строительно-монтажные работы.

Перед началом работ необходимо:

• провести геодезические и геологические изыскания участка;
• определить тип будущей дренажной системы;
• составить проект.

Эти работы должны выполнять специалисты. При отсутствии соответствующих навыков и оборудования, самостоятельное составление проекта может привести к серьезным ошибкам. В результате всю работу придется переделывать.

Если неправильно построить дренаж под фундаментом, это привет к его преждевременному разрушению постройки, необходимости сносить и заново отстраивать дом.

По теме: Дренаж участка, пошаговая инструкция как сделать своими руками за 5 шагов.

Выбор материалов и их ориентировочная стоимость

Выбор и закупку материалов производят, когда проект готов.

Для дренажной системы вокруг дома своими руками потребуется:

• геотекстиль плотностью 100 -150 г/м2; цена от 17 руб./м;
• дрены; цена от 50 рублей за метр пластиковой трубы;
• щебень или гравий размера, превышающего размер отверстий в дренах; от 200 руб/м3;
• песок; от 100 руб/м3;
• колодец смотровой пластиковый; от 950 руб.;
• колодец коллекторный пластиковый; от 10 000 руб.;
• дренажный нанос; погружного типа от 3000 руб.;
• фитинги.

Дрены бывают пластиковые, асбестоцементные и керамические. Предпочтение стоит отдать трубам из высокопрочного пластика, способного выдержать значительные нагрузки.

В продаже есть пластиковые дрены, обернутые геотекстилем или кокосовой копрой.

Асбестоцементные трубы имеют большой вес и требуют специальной техники для аккуратной и правильной укладки. У керамических высокая дренажная способность, однако, они хрупкие, их сложно устанавливать, могут не выдержать давления замерзших грунтов.

Какие инструменты потребуются

Прежде чем приступить к работе, необходимо подготовить инструменты. Понадобится:

• штыковая и совковая лопаты;
• тачка садовая;
• уровень;
• рулетка;
• ручная трамбовка.

Как правильно сделать дренаж вокруг дома. Пошаговая инструкция

После завершения проектировочных работ и закупки всего необходимого можно приступать к работе.

1. Расчистка участка. Убирают мусор и все, что может помешать работе.
2. Подготовка траншеи. Копают траншеи с соблюдением уклона. Минимальная ширина равна диаметр трубы плюс 30 см. Уклон проверяют по уровню. Его величина 1-2 см на 1 метр.
3. Отсыпка. Делают отсыпку траншей песком слоем не менее 10 см.
4. Под колодцы готовят основание. Делают площадку подходящего размера, отсыпанная песком. При высоком уровне грунтовых вод, площадку под колодец бетонируют 10 сантиметровым слоем, на котором закрепляют колодец.
5. Застилают траншеи геотекстилем. Его края должны выходить за верхние края траншей.
6. Укладка дренов. На геотекстиль насыпают щебень, слоем 10-20 см, разравнивают, чтобы толщина была одинаковая и угол наклона не изменялся. Укладывают дрены, соединяя их фитингами или раструбами. Подсоединяют трубы к «входам» колодца. Для герметичности используют уплотнительные кольца из резины.
7. Засыпка труб. Поверх труб насыпают ровный 20-ти сантиметровый слой щебня, укутывают геотекстилем.
8. Засыпка песком. Поверх геотекстиля насыпают 20 см песка, утрамбовывают, закрывают грунтом.
9. Закапывание колодца. Колодцы закапывают и закрываю крышками.

Если в регионе выпадает большое количество осадков, особенно летом, непосредственно над дренами располагают лотки ливневой канализации (ливневки). Их укладывают на песчаную подушку.

Посмотреть пример укладки дренажа вокруг дома можно в этом видео.

Назначение ливневки

Ливневку устанавливают для отвода дождевой и талой воды. Она относится к точечному типу. Ее применяет как самостоятельную конструкцию и в комбинации с дренажной системой.

Выполнить монтаж ливневки не сложно, но важно хорошо спроектировать будущую систему.

Выбор и расчет материалов для ливневки

Когда проект готов, необходимо закупить строительные материалы. Понадобится:

• песок;
• щебень;
• цемент;
• герметик;
• ливневые лотки;
• резервуары для сбора воды (дождеприемники);
• трубы;
• водостоки;
• песколовки;
• решетки;
• колодцы для контроля уровня воды смотровые;
• переходники для поворотов;
• заглушки;
• кронштейны.

Водоотводные лотки производят из асбестоцемента, чугуна, нержавейки, пластика. Для самостоятельного монтажа лучше выбрать пластик. Он легкий, податливый, не требует сложной техники для установки.

Профиль лотков бывает в форме U, П и щелевой. U-образный наиболее удобный для частного дома. Он достаточно емкий и не имеет углов, в которых скапливается грязь.

Расчет материалов для ливневой системы зависит от количества осадков, проекта дома, площади и особенностей земельного участка.

Диаметр водостоков выбирают:

85 мм – для 10 л/с

100 мм – 20 л/с

150 мм – 50 л/с

200 мм – 80 л/с

Длина водостоков зависит от высоты дома.

Водоотводные лотки и решетки рассчитывают исходя из погонного метража ливневки путем проектного расчета или замера рулеткой.

Объем сыпучих материалов можно примерно рассчитать по формуле:

V=abc

где a, b – соответственно ширина и длина траншеи,

c – высота слоя.

Для песка стоит взять поправку на утрамбовку порядка 20%. Для щебня — порядка 5-10%.

Колодцы выбирают исходя из количества осадков. Их рассчитывают по формуле:

M = (20A)Sk,

где M – масса осадков;

20 – время, в минутах;

A – интенсивность осадков за время, равное 20 минутам;

S – площадь, с которой собирается вода;

k – коэффициент влагопоглощения материалом.

Величину массы осадков необходимо также знать, чтобы правильно выбрать глубину водоотводных лотков и их количество на участке.

Монтаж ливневки своими руками

Монтаж ливневки производят после подготовки участка (сбора мусора, устранения всего лишнего).

1. Выкапывают траншеи глубиной до 30-50 см. Траншеи должны быть четко подведены под проекции расположения водостоков.
2. Под водостоками выкапывают приямки. В них устанавливают водоприемники емкостью 5000-10 000 мл со специальными емкостями для сбора мусора.
3. Устанавливают пластиковые колодцы поворотные и смотровые.
4. В траншеях делают отсыпку песком. На песок укладывают водоотводные лотки, устанавливаются решетки.
5. Через каждые 10 метров прямой линии, на всех поворотах и на выходе из системы лотков, ставят песколовки.
6. Собранную воду либо выводят в канаву/ливневую канализацию за пределами своего участка, либо собирают в емкость и поливают ей огород. Слив дождевой и талой воды в канализацию для утилизации бытовых сточных вод запрещен СНиП.

Если вода выводится за пределы участка, требуется разрешения Департамента природного надзора, ЦГМС, УПН, Управления рыболовства, Бассейно-водного управления. В указанные службы необходимо предоставить проект ливневки. К строительству стоит приступать только после его утверждения.

Монтаж дренажа вокруг частного дома под ключ

Если нет уверенности, что получиться выполнить правильный дренаж и ливневку вокруг дома своими руками, можно заказать работу под ключ. Для этого необходимо выбрать надежного подрядчика и заранее узнать стоимость услуги. Все материалы и комплектующие для устройства дренажной системы вы можете купить со склада в Иркутске.

Как выбрать подрядчика

Выбирая подрядчика, необходимо учесть следующие моменты.

• Известное название. Организация или бригада должна иметь определенную известность в данном населенном пункте/области.
• Позитивные отзывы. Необходимо найти как можно больше отзывов и информации о данном подрядчике.
• Официальная регистрация в налоговых и прочих органах. Серьезные подрядчики имеют статус ИП или юридического лица. Вся информация о них прозрачна.
• Портфолио. Заказчик имеет право потребовать показать примеры работ.
• Договор. Договор заключать обязательно. Перед подписанием, документ внимательно читают. Все непонятные моменты нужно прояснять сразу. Если условия не устраивают, заказчик должен потребовать их изменения, либо отказаться от услуг данной организации.
• Приемка. Приемку делают после осмотра.

Сколько стоит качественный дренаж под ключ

Стоимость дренажа под ключ зависит от множества факторов. До составления проекта, точную стоимость никто не скажет. Приблизительная цена поверхностной линейной системы от 900 руб./погонный метр. Глубинного – от 1500 руб./погонный метр. Глубинный дренаж кольцевой формы стоит от 3000 руб./погонный метр. Ливневки – от 1200 руб/погонный метр.

Коротко о главном

Создать здоровый микроклимат и продлить срок эксплуатации фундамента помогает дренаж вокруг дома.

Монтаж дренажной системы вполне можно сделать своими руками, не переплачивая подрядчику за работу. Но проводить геологические, геодезические изыскания и проектировать дренаж должны специалисты.

Монтаж дренажа участка под ключ сэкономит время и силы, но его качество зависит от тщательного выбора подрядчика.

Используемые источники:

• https://sovet-ingenera.com/kanaliz/drenazh/sxema-drenazha-vokrug-doma.html
• http://stroy-aqua.com/kanalizaciya/drenazh/livnevka-i-drenazh-vokrug-doma.html
• https://vodolov.ru/blog/drenazh-vokrug-doma/
