водопровод для полива огорода на даче: варианты прокладки труб, особенности полипропиленового трубопровода

Владельцам дач и домов за городом предстоит продумывать, как доставить воду до дома. Так как же выбрать материалы для водопровода правильно? Попробуем разобраться

Итак, у вас есть источник воды. В качестве него может выступать скважина, колодец с питьевой водой или технический колодец на улице, в котором проходит коммунальная труба и предполагается подключение вашей (врезка). В любом случае уличный трубопровод для круглогодичного использования должен быть заглублён ниже уровня промерзания грунта, чтобы вода в нём не замерзала даже в самые сильные и продолжительные морозы.

Какие будут трубы?

Лет двадцать назад с трубами всё было просто и ясно: использовались трубы металлические — стальные оцинкованные, реже чугунные. Сейчас ассортимент труб для водоснабжения существенно расширился.

Трубы Viega, серии Smartpress (фитинги из нержавеющей стали)

Трубы для дачного водопровода выбирают, исходя из их технических характеристик, срока службы, простоты монтажа и, разумеется, стоимости. Наибольшее распространение получили трубы сделанные из полимеров (полиэтилен PE, полипропилен ПП, поливинилхлорид ПВХ и др.) и композитных материалов. К последним относятся металлополимерные трубы и полимерные трубы, армированные стекловолокном.

Трубы Viega, серии Profipress (медь)

Водоснабжение и канализация

Сварка полипропиленовых труб своими руками: правила пайки для начинающих

Выбираем материал

Полипропилен (ПП)

Полипропиленовые трубы отличаются низкой ценой. Скажем, 1 пог. м неармированной ПП-трубы диаметром 20 мм можно приобрести за 25–30 руб. Полипропилен достаточно жёсткий, трубы хорошо держат форму, но их нельзя гнуть. Соединение ПП-труб и фитингов производится с помощью сварки. Для этого требуется специальный инструмент, который, впрочем, можно приобрести примерно за 1 тыс. руб. Основным недостатком ПП-труб является большая температурная деформация при нагреве. Некоторые модели таких труб нельзя использовать для перекачки жидкостей с температурой выше 60 °С. Например, это трубы, изготовленные из рандом-сополимера пропилена (обозначается PP-R). Сейчас производители переходят на термостабилизированный полипропилен (PP-RCT), который рассчитан на жидкость температурой до 85 °С с условием, что в трубах будут устроены температурные компенсаторы. В их роли выступают отдельные изогнутые участки трубы либо П-образные вставки.

Шаг крепления труб ПНД и ПП*
Труба ПНД горизонтальная, см	Труба ПП горизонтальная, см	Труба ПНД вертикальная, см	Труба ПП вертикальная, см
20	35–40	45–50	50–55	60–65
25	40–45	60–65	70–75	75–80
32	45–55	70–75	90–100	100–110
40	50–65	90–95	110–120	130–140

* Шаг зависит от марки труб и температуры воды (в таблице приведены значения для воды с температурой 20 °С, при увеличении температуры шаг уменьшается).

Полиэтилен низкого давления (ПНД)

Относится к одному из самых дешёвых типов труб. Бухту трубы диаметром 20 мм и длиной 25 м можно приобрести за 400–500 руб. Трубы ПНД хорошо переносят температуры ниже нуля и часто используются для монтажа уличного участка водопровода, но они, как правило, не годятся для воды с температурой выше 40 °С.

Труба и фитинги из полиэтилена низкого давления (ПНД) широко используются при прокладке наружного водопровода

Особенности труб разных типов и сфера их преимущественного применения
Тип трубы	Полипропиленовая	Металлопластик	Сшитый полиэтилен	Сталь	Медь
Особенности	Жёсткая труба, экономически одна из самых дешёвых, собирается на неразборном соединении, плохо переносит высокие температуры	Экономически одна из самых дешёвых, не боится ультрафиолета	Гибкая труба, легко монтируется, непроницаема для кислорода, не боится высокой температуры воды	Гибкая труба, собирается на неразборном соединении, плохо переносит воздействие солнечных лучей	Жёсткая труба, соединение резьбовое, сварка или обжимные фитинги
Применение	Уличная сеть водопровода	Отопление, водоснабжение, внутридомовая разводка	Внутридомовые сети отопления (тёплый пол) и водоснабжения	Универсальный тип, используется везде	Отопление, водоснабжение сетей категории люкс (в том числе как декоративные элементы)

Водоснабжение и канализация

Избавляемся от ледяных пробок: как подключить греющий кабель для водопровода внутри трубы

Металлопластик (МП)

Это многослойные трубы, в которых наружный и внутренний слои стенки трубы выполнены из полимерных материалов, а между ними находится слой алюминия. МП-трубы предназначены в первую очередь для отопления, так как их конструкция исключает диффузию кислорода сквозь их стенки. Но их используют и для внутридомовой разводки благодаря ряду конструктивных достоинств: они гибкие, при этом хорошо держат форму и не дают заметных температурных деформаций. Кроме того, их достаточно просто монтировать с помощью обжимных съёмных фитингов. Подобные преимущества привели к широкому распространению МП-труб, несмотря даже на их сравнительную дороговизну (цена их примерно в 1,5–2 раза выше, чем у ПП, фитинги тоже стоят примерно вдвое дороже). Следует, однако, помнить, что съёмные фитинги являются не самым надёжным механизмом монтажа. Состояние таких соединений необходимо контролировать и осматривать раз в полгода-год. Если соединение ослабло, его нужно подтягивать. Съёмные обжимные фитинги нельзя монтировать в бетонную стяжку или каким-нибудь другим способом, исключающим возможность доступа и осмотра.

Трубы Uponor изготовлены по технологии изготовления бесшовных алюминиевых композитных труб

Статья продолжится после рекламы

Водоснабжение и канализация

Что такое грувлок и почему он нужен при монтаже водопровода

Сшитый полиэтилен

Сшитым называют полиэтилен, обработанный особым образом (например, химическим путём или УФ-облучением), так что цепочки его молекул соединяются между собой. Такой материал получается достаточно прочным, химически очень стойким и долговечным. Трубы из него стоят примерно 80–120 руб. за 1 пог. м, их можно применять и для холодного, и для горячего водоснабжения. Они используются с несъёмными обжимными фитингами и в целом являются одними из самых надёжных вариантов. Эластичность стенок защищает их от повреждений при изгибах и сдавливании. Единственное ограничение — сшитый полиэтилен нельзя подвергать воздействию прямых солнечных лучей.

Универсальная труба RAUTITAN Flex (Rehau) для отопления и водоснабжения; материал ― сшитый полиэтилен PE-Xa

Водоснабжение и канализация

Прорыв трубы: почему происходит и как его избежать

Технические обозначения на трубах

Вся необходимая информация обычно указывается на трубе. Это, во-первых, тип трубы и материал, из которого она изготовлена. Также может указываться диаметр и номинальное рабочее давление (маркировка PN не является в настоящее время обязательной, но часто используется для обозначения допустимого рабочего давления при температуре жидкости 20 °С). Например, PP-R DN32 PN10 — это полипропиленовая труба, имеющая диаметр 32 мм и рассчитанная на давление 10 бар. Или, например, PP-R/PP-R GF/PP-RCT (SDR11). Выглядит устрашающе, но на самом деле это трёхслойная труба, средний слой — армированный стекловолокном полипропилен, рассчитанная на давление 20 бар. А SDR — это параметр, указываемый согласно европейским нормативам, вместо устаревшего PN. Безразмерная величина обозначает соотношение внешнего диаметра трубы к толщине полимерной стенки. Чем меньше величина, тем выше давление, которое труба может выдержать. SDR6 означает, что труба выдержит давление 25 атм, SDR11 — 12 атм, SDR26 — 4 атм.

Производители часто используют цветовую маркировку: трубы с красной линией предназначены для горячего водоснабжения, с синей — для холодного. В общем, при некоторой сноровке вполне можно научиться понимать все эти обозначения.

Что нового на рынке труб и креплений?

Из новинок отметим прежде всего разнообразные модификации фитингов, которые становятся с каждым годом надёжнее и удобнее. Не так давно появились, например, фитинги из сшитого полиэтилена PE-Xa с надвижной гильзой RAUTITAN (Rehau), без уплотнительных колец и других элементов, подверженных износу. Или, например, инновационные пресс-фитинги Viega, благодаря которым монтаж трубопроводов из нержавеющей стали (Sanpress Inox), оцинкованной стали (Prestabo) или меди (Profipress) не требует сварки, пайки или нарезки резьбы, экономит время и является пожаробезопасным.

Гибкость полимерных труб даёт при монтаже дополнительное преимущество

Отметим появление труб, изготовленных из материалов нового поколения. Это чаще всего комбинированные материалы, например изделия из сшитого полиэтилена с дополнительным внутренним слоем, препятствующим диффузии кислорода, как в линейке Copex HT (Oventrop). Или полимерные трубы с наружным слоем, защищающим от воздействия ультрафиолета. У Uponor новинкой стала Metallic Pipe PLUS, многослойная труба с наружным бесшовным алюминиевым слоем, покрытым лаком. Такая конструкция сохраняет все преимущества металлополимерных труб, но вдобавок и смотрится куда лучше.

Монтаж системы водоснабжения с помощью металлопластиковых труб (а).

Есть и другие конструктивные инновации. Так, армирование базальтовым или стекловолокном позволяет увеличить прочность трубы в несколько раз и втрое снизить коэффициент температурного расширения. Более экзотично выглядят пока что трубы с антибактериальными добавками, например серия HP PPR NANO AG (HP trend). Содержание в них соединений серебра и веществ, подавляющих жизнедеятельность бактерий, может быть важно в условиях нерегулярной эксплуатации трубопровода.

Для установки внутри стен и в бетонной стяжке используются только трубы с несъёмными фитингами, которые не требуют регулярного обслуживания. Если для монтажа таких фитингов требуется специальный инструмент, его можно взять в аренду

Водоснабжение и канализация

Как сделать водонапорную башню своими руками: чертежи и инструкция

Редакция благодарит компании Viega, Rehau, Leroy Merlin, Uponor за помощь в подготовке материала.

Номер: Журнал «Идеи вашего дома» №239
Материал подготовил: Борис Безель

Поделиться ссылкой

Водопровод на даче, даже если это летний, временный вариант, выполняет множество важных функций. Это полив огорода и сада, уличные нужды, летний душ, водоснабжение бани, даже дома, если конструкция выполнена в капитальном варианте. Чтобы система радовала и работала бесперебойно, необходимо уделить внимание всем ее составляющим. Особенно важен правильный выбор труб – разные материалы служат разным целям. Например, функции и создание водопровода на даче из ПНД кардинально отличается от временного варианта из резиновых шлангов.

Особенности дачного водопровода

Прежде чем позаботиться о дачном водоснабжении, нужно определиться с вариантом водопровода. В городской квартире все предельно ясно: вода нужна в ванной, санузле, на кухне. Что касается варианта для дачи, то прежде чем выбирать материалы для работы, нужно решить, зачем он вам нужен?

Самый простой вариант – это летняя разборная конструкция для полива, огородных нужд, душа на улице. Его особенность в том, что трубы прокладываются по поверхности почвы, а на зиму разбираются и убираются в теплое место. Поэтому материалы для его создания могут быть практически любыми. Вариант стационарного летнего водопровода тоже не предполагает использования особо устойчивых материалов. Трубы в этом случае располагаются в траншеях под землей, однако на зиму воду из них сливают, а значит, они не могут перемерзнуть и потрескаться.

Полезно будет почитать:

Правильно сливаем воду на даче Владение загородным домом дает неограниченные возможности для проявления творчества, фантазии. Многие выбирают…

Совершенно другое дело – водопровод капитальный, постоянный. Он изготавливается по всем правилам, с укладкой труб под землю в морозостойкой изоляции. Такая система подходит для круглогодичной эксплуатации. Поэтому здесь используются особо прочные трубы, которым не страшны морозы, перепады температур, кипяток изнутри. Кроме того, они должны быть долговечными, ведь каждые два-три года раскапывать землю и менять водопровод – не самое большое удовольствие, к тому же весьма дорогое.

Для сооружения зимнего водопровода на даче очень важно правильно подобрать трубы и утепляющие материалы для них, ведь от этого будет зависеть срок эксплуатации. У каждого материала есть свои плюсы и минусы, которые нужно учитывать.

Определившись с тем, какая система и с какими целями вам нужна, можно выбирать трубы для водопровода на даче.

Какие трубы бывают

В конце прошлого века не было сомнений в выборе водопроводных труб. Все потому, что не было и выбора: металлические трубы – единственный вариант на рынке прошлого. Теперь же используются в основном пластиковые трубы. Но пластиковые – это весьма условное понятие. Вариантов полимерных материалов множество, и у каждого из них есть свои достоинства и недостатки.

Однако и металлические трубы не стоит списывать со счетов, они по-прежнему используются, пусть и не так распространены, как различные варианты пластика. Если говорить в целом, то создать водопровод на даче своими руками можно из таких материалов:

резиновые шланги;
черная сталь;
оцинкованная сталь;
металлопластик;
полипропилен;
ПНД (полиэтилен низкого давления);
ПВХ (поливинилхлорид).

Выбор материала зависит от того, как предполагается использовать водопровод. Поэтому нельзя сказать, какой материал лучше, а какой хуже.

Для летнего разборного варианта подходят легкие, простые в монтаже, хорошо разбирающиеся трубки. Для капитального же требуются те, что устойчивы к коррозии, хорошо выдерживают перепады температур, давление и прочие воздействия.

Виды труб

Все материалы обладают своими достоинствами и недостатками. Далее рассмотрим подробнее, чем разные трубы отличаются, чем они лучше, а чем хуже своих «конкурентов».

Резина

Резиновые шланги – вариант дачного водопровода, если это летняя разборная конструкция. Резина – гибкий материал, поэтому такие трубки могут легко находиться на поверхности земли, не мешая проведению каких-либо работ и перемещению по участку. Поливочный водопровод, то есть тот, который используется исключительно для орошения приусадебного участка, как раз хорошо делать из резины, благодаря ее гибкости, маневренности и легкости монтажа.

Достоинства	Недостатки
Гибкость	Низкая прочность
Легкость монтажа	Ограниченный срок службы
Легкая разборка	Низкая устойчивость к температурам, давлению, механическому воздействию

Черная сталь

Черная сталь – высокопрочный материал. Однако в настоящее время он не слишком популярен за счет того, что сложен в монтаже, подвержен коррозии. Первые проблемы с такими трубами могут появиться уже через пять лет. Зато трубы из черной стали не боятся практически любого механического воздействия. Они прочны, ударостойки, выдерживают высокое давление, а также его перепады и перепады температур.

Достоинства	Недостатки
Высокая прочность	Подверженность коррозии
Устойчивость к перепадам давления	Ограниченный срок службы
Температурная устойчивость	Сложность монтажа

Оцинкованная сталь

В отличие от своего предшественника, черной стали, оцинкованная устойчива к коррозии, при этом также сохраняет высокую механическую прочность. Это был бы отличный материал, если бы не сложный монтаж. Так, для работы с металлом требуется сварка, а также создание резьбы.

Достоинства	Недостатки
Высокая прочность	Высокая стоимость
Устойчивость к перепадам давления	Сложность монтажа
Температурная устойчивость	Необходимость сварки и нарезания резьбы
Устойчивость к корозии

Металлопластик

Этот вариант сочетает в себе достоинства металла и полимерных материалов. При создании такой конструкции трубу из алюминия помещают между двух полимерных слоев. Таким образом получается, что металл надежно защищен изнутри и снаружи, а значит, не подвержен коррозии. А за счет металлической основы труба получается прочная, устойчивая к любому воздействию.

При этом металлопластиковые трубы на рынке представлены разнообразными вариантами по доступной цене, а монтаж довольно прост.

Достоинства	Недостатки
Высокая прочность	Дорогие фитинги
Доступная цена
Разнообразие форм и размеров
Несложный монтаж

Полипропилен

Полипропилен – это по сути разновидность пластика. Конструкция летнего водопровода на даче из полипропиленовых труб получается достаточно прочной, при этом легко монтируется и демонтируется. Кроме того, этот материал пригоден и для капитальной круглогодичной системы, поскольку представлен различными вариантами:

для канализации;
для холодного водоснабжения;
для горячего водоснабжения;
для отопления.

Водопровод из полипропилена устойчив к горячим и холодным температурам. Поэтому этот материал используют не только в частных хозяйствах, но и для промышленных нужд. Соединяются такие трубы с помощью спайки.

Достоинства	Недостатки
Высокая износоустойчивость	Необходимость специальных инструментов для монтажа
Устойчивость к температурам
Легкость монтажа	Разнообразие вариантов
Доступность	Дорогие фитинги

ПНД (полиэтилен низкого давления)

В настоящее время это один из самых популярных материалов. Можно сказать, что трубы ПНД для водопровода на дачу – идеальный вариант. Судите сами. Так, этот материал позволяет собирать систему без использования дополнительного оборудования, поскольку все фитинги уже оснащены резьбою, а закрутить их можно руками без особых усилий.

Система из труб ПНД очень прочная, может прослужить до 50 лет. Все потому, что этот материал не ржавеет, не подвергается коррозии, устойчив к химическому и механическому воздействию. Кроме того, он выдерживает высокие температуры, а при замерзании воды не лопается, а растягивается. Поэтому даже если забыть слить из ПНД труб летнего водопровода жидкость на зиму, ничего сильно страшного не произойдет.

Различные варианты таких труб подходят для низкого и для высокого давления.

Достоинства	Недостатки
Большое количество вариантов	Низкая устойчивость к высоким температурам
Устойчивость к перепадам давления
Легкость монтажа	Невысокая устойчивость к механическому воздействию
Эластичность

ПВХ (поливинилхлорид)

ПВХ – еще один популярный современный вариант для изготовления труб. Их стоимость ниже, чем из полиэтилена. Однако и некоторые качества тоже ниже. Монтирование конструкции осуществляется с помощью холодной сварки. При правильном использовании срок использования также составляет 50 лет.

Однако такой трубопровод боится механического воздействия. При наличии царапин страдает прочность всей конструкции, поэтому вариант совершенно не подходит для летнего поверхностного водопровода. Если же выбрать ПВХ для стационарной конструкции, то нужно учесть два момента. Во-первых, укладывать их можно только в изоляцию. Во-вторых, они не выдерживают температуры выше +45 и ниже -15 градусов Цельсия. А значит, водопровод из ПВХ подойдет лишь для летнего стационарного холодного водопровода.

Достоинства	Недостатки
Легкость монтажа	Низкая устойчивость к высоким и низким температурам
Устойчивость к перепадам давления
Гибкость и эластичность	Низкая устойчивость к механическому воздействию

Фитинги для пластиковых труб

При создании дачного водопровода из пластиковых труб важно правильно выбрать не только вариацию этого материала, но и подобрать к нему необходимые фитинги. Чаще всего используются такие:

соединительные муфты для осуществления герметичности стыков труб одинакового диаметра;
переходные муфты для соединения труб разных диаметров и подключения к основной магистрали;
муфта-тройник для легкого отвода жидкости;
муфта с резьбой для комбинирования трубы с давно существующей водопроводной системой с помощью резьбовых соединений;
фланцевое соединение для подключения к коллектору сброса воды;
муфта-«седелка» для подключения трубы меньшего диаметра к основной магистрали;
муфта-заглушка для создания герметичности конца трубопровода или для отключения.

Кроме того, с учетом того, что трубы из ПНД, к примеру, не сгибаются под прямым углом, существуют специальные соединительные поворотные фитинги.

Важно, что прочность водопровода из полиэтиленовых труб во многом зависит от правильно подобранных фитингов и правильно осуществленного монтажа.

Существуют и иные варианты фитингов. В любом магазине при выборе труб помогут выбрать и дополнительные подходящие элементы.

Особенности монтажа

Определившись с особенностями водопровода, можно приступать к подготовке и монтажу выбранных конструкций.

Составляем план. Схема обустройства дачного водопровода должна учитывать все особенности участка. Также необходимо сделать все необходимые замеры.
Выбираем материалы. Выбирать и приобретать материалы следует, только определившись, какие трубы вы будете использовать и сколько их нужно.
Освобождаем участок. Во время монтажа ничего не должно мешать процессу.
Приступаем к земляным работам. Этот пункт актуален, если строится капитальный водопровод. Если система поверхностная, траншеи рыть не нужно.
Осуществляем монтаж труб. Трубы укладываются на места, скрепляются между собою.
Подключаем все системы. Далее можно подсоединять систему к насосной станции и проверять ее действие.

Если после монтажа все работает по самой хорошей схеме, можно закапывать траншеи, не забыв об утеплении, конечно.

Полезно будет почитать:

Душ на дачном участке своими руками После приятных, но утомительных дачных хлопот так хочется смыть всю усталость этого дня под теплыми струями воды….

Заключение

В настоящее время выбрать трубы для создания водопровода на даче не проблема. Разнообразие материалов, форм, размеров огромное. Есть трубы буквально на все случаи жизни и для разных ситуаций: для создания отопления, для холодного и горячего водоснабжения на даче, для канализации. Различен и диаметр труб, их устойчивость к температурам, давлению.

Предпочтение сейчас отдается различным вариантам труб из пластика, полиэтилена. Они прочные, устойчивые к коррозии, износу. Конструкции из полимерных вариантов не ржавеют и при правильной, бережной эксплуатации способны прослужить долгие годы.

Старой доброй традицией можно назвать отдых на даче. Для того чтобы отдых проходил с максимальным комфортом следует провести монтаж минимального количества инженерных сетей, к которым отнесем автономную систему канализации или водоснабжения. Рассмотрим особенности выбора трубы для водопровода на даче.

Содержание

Летний и зимний тип трубопроводаПластиковые трубыГорячая и холодная вода Трубы из ПНДНержавеющая сталь и медьМеталлопластиковые трубыЧто следует знать о ПВХ трубахКакого диаметра трубы выбирать

Первым важным вопросом назовем отличие летнего и зимнего водопровода. Для летнего водоснабжения и отвода сточных вод подойдут:

Стационарные и разборные. Стационарные представлены неразборной конструкцией, которая устанавливается на весь длительный период эксплуатации. В свою очередь разборные могут быть демонтированы с наступлением холодов. При создании разборной конструкции следует учитывать то, что она должна иметь хорошую защиту от механического воздействия.
Для зимнего водоснабжения устанавливают водопровод стационарного типа.

От типа водопровода зависит и вид используемых труб. Для сборного типа конструкции подходят трубы из полимеров, на концах которых есть резьба. Также часто используют гибкий шланг, который можно быстро скрутить при необходимости.

Основной классификацией труб можно назвать тип используемого материала при изготовлении. В последнее время довольно часто при производстве труб для бытового трубопровода используют пластик. Достоинством пластиковых труб можно назвать нижеприведенные моменты:

Не образуется отложений. В случае канализации высокая шероховатость внутренней поверхности становится причиной образования засоров. Из-за особенностей метода производства внутренняя поверхность пластиковых труб имеет низкий показатель шероховатости.
Отсутствие коррозии на поверхности даже при длительном сроке эксплуатации определяет то, что проводить обслуживание трубопровода не нужно, как и дополнительную защиту от повышенной влажности.
Несмотря на то что, при производстве рассматриваемого типа труб используются продукты нефтяной и химической промышленности, при длительной эксплуатации в окружающую среду не выделяются вредные элементы.
Бактериологическая безопасность находится на самом высоком уровне.
Если срок службы металлической конструкции составляет не более одного десятка лет по причине того, что без специальной защиты перепады температуры и высокая влажность становятся причиной коррозии и разрушения структуры материала. Как показывает практика, пластиковые варианты исполнения при условии их заглубления с учетом промерзания грунта и при обеспечении защиты от механического повреждения.
Легкость труб определяет существенное упрощение транспортировки и проведения монтажных.

Еще одним неоспоримым преимуществом можно назвать низкую стоимость

При проектировании системы снабжения дома холодной и горячей водой следует учитывать следующие моменты:

Для питьевой холодной воды рекомендуют приобретать полипропиленовые трубы.
Для горячей воды подходят полиэтиленовые, так как этот материал лучше переносит повышение температуры.

Создавая трубопровод для горячей воды нужно помнить о том, что существенный нагрев некоторых видов пластика приводит к повышению пластичности.

Большое распространение получили трубы ПНД:

Подача воды по всему участку.
Подача питьевой воды в дом.
Подвод воды для различных построек, к примеру, бани и бассейны.

Особенностью используемого материала можно назвать возможность расширения при сильном давлении. Примером можно назвать случай промерзания грунта: даже если вода замерзает в системе трубопровод не лопается.

Однако есть и существенный недостаток, который заключается в восприимчивости к воздействию ультрафиолета. Поэтому следует предусмотреть защиту труб от воздействия солнца.

Серьезной проблемой металлических можно назвать появление коррозии на поверхности при длительном использовании без гидроизоляции. Именно поэтому начали выпускать варианты исполнения из меди и нержавеющей стали. Они надежные и долговечные, могут применяться в случае подачи холодной и теплой воды, а также отвода стоков. Зачастую они выбираются людьми, которые не стремятся сэкономить на проведении работ по подводу воды или отводу стоков.

Несмотря на достаточно большое количество достоинств, рассматриваемые трубы сегодня применяются крайне редко. Это связано с нижеприведенными моментами:

Велика вероятность появления отложений и налета на стенках.
При проведении монтажных работ требуется выполнять сварочные работы.
Высокая стоимость, особенно вариантов исполнения из меди.
Большой вес, что определяет трудности при проведении доставки и выполнении монтажных работ.
Высокие требования к изоляции для исключения вероятности кристаллизации воды при промерзании грунта, что приводит к прорыву системы из-за расширения жидкости.

Для дачного участка подобные трубы рекомендуют использовать только при тщательной изоляции магистрали. Стоимость изоляции, сложность проводимых работ, стоимость используемых материалов определяют то, что система из нержавеющих и медных труб весьма дорогостоящее вложение.

Еще довольно большой популярностью среди дачников пользуются металлопластиковые трубы. Их особенность заключается в нижеприведенных моментах:

Структура трехслойная, каждый слой выполняет свою задачу.
Внутренние и наружные слои представлены полимером. Этот материал выдерживает воздействие повышенной влажности и перепала температур, низкий показатель шероховатости не приводит к образованию засоров.
Слой между пластиком изготавливается из алюминия. Этот металл обладает высокой пластичность и не подается воздействию коррозии.

Они имеют эстетичный вид и небольшой вес. Пластичность алюминия и свойства пластика позволяют некоторые варианты исполнения металлопластиковых труб изгибать, что снижает количество соединений по причине отсутствия необходимости в поворотных элементах. Однако многослойная структура и применение алюминия существенно повышают стоимость изделия.

Под понятием пластиковых труб понимают многие их разновидности. Существует большое количество разновидностей пластика, каждый имеет свои особые эксплуатационные качества. Довольно большой популярностью пользуются трубы ПВХ. Они являются оптимальным решением на момент создания водопровода или канализационного отвода. Как ранее было отмечено, повышение температуры может стать причиной увеличения показателя гибкости. Именно поэтому производители указывают:

Для холодной воды выбирают ПВХ.
Для горячей воды можно прокладывать исключительно ХПВХ.

Кроме этого для холодной воды используют еще и ХПВХ.

Определение номинального давления

Если металлические трубопроводы могут выдерживать достаточно большой показатель давления, то с пластиковыми все немного иначе. При приобретении пластиковых труб уделяют внимание показателю номинального давления, который обозначается PN. Рекомендуется для холодной воды приобретать PN 10 и PN16, для горячей подходят PN20 и PN25. Для горячей устанавливают варианты исполнения с большим показателем номинального давления по причине снижения прочности из-за нагрева материала.

Еще одним важным показателем является внутренний диаметр. Как правило, для магистрального трубопровода выбирают с диаметром 25-32 мм. Этого должно быть вполне достаточно для снижения давления в системе. В случае, когда нужно определить точный показатель проводят гидравлический расчет с учетом особенностей работы сантехнических и других приборов, мощности источника водоснабжения.

Подводя итоги отметим следующие моменты:

Выбор по типу материала проводится с учетом того, с каким проще всего будет добиться герметичных стыков. К примеру, стальные трубы может соединить качественно только сварщик 4 разряда.
Для дачи подходят полимерные, так как они имеют достаточную прочность и при замерзании воды не разрушаются.
При выборе учитывается вероятность появления коррозии на поверхности.

При покупке труб следует уделить внимание их целостности. Довольно часто встречается ситуация, когда из-за неправильной транспортировки или хранения на поверхности появляются трещины и другие дефекты, появляется искривление – все это может стать причиной снижения надежности создаваемого трубопровода.

Отличным решением для полива на даче является сооружение локальной водопроводной системы из полимерных, лучше всего, полиэтиленовых труб. Схема монтажа водопровода на даче из труб ПНД своими руками довольно проста, и справиться с подобной задачей под силу любому домашнему мастеру. Для этого не требуется обладать навыками слесаря-сантехника, а достаточно лишь умения пользоваться простейшим ручным инструментом.

Содержание статьи

Установка водопровода из ПНД

Трубы из полимерных материалов сегодня выступают в качестве успешных конкурентов металлическим и асбоцементным изделиям, всё шире применяясь для прокладки водопроводных систем. Это обусловлено широким ассортиментом пластиковых труб, изготовляемых из различных полимеров с разными техническими характеристиками. В результате всегда имеется возможность выбора исходного материала для монтажа трубопровода, в соответствии с предъявляемыми к нему эксплуатационно-техническими требованиями.

Одним из наиболее распространённых полимеров, применяемых для производства пластиковых труб, является ПНД – полиэтилен низкого давления.

Технология производства ПНД-труб такова:

Расплав полиэтилена выдавливается через матрицу необходимого размера.
Процесс полимеризации в данном случае происходит при атмосферном давлении, в отличие от полиэтилена высокого давления.
После застывания полиэтиленовой заготовки, они нарезаются на отрезки стандартной длины, либо сворачиваются в бухты.
Производится маркировка изделий, в соответствии с их техническими характеристиками, и трубы отправляются в продажу.

Трубы из ПНД, бывают нескольких видов

Лёгкие, рассчитанные на рабочее давление не более 2,5 атмосфер. Маркируются буквой «Л».
Средне-лёгкие, маркируются «СЛ» и выдерживают давление до 4 атм.
Средние, маркировка «С», рабочее давление до 8 атм.
Тяжёлые – «Т», способные выдержать до 10 атмосфер.

При покупке следует обращать внимание на маркировку, выбирая материал для водопроводной сети в зависимости от предполагаемого рабочего давления внутри системы. Смонтировать водопровод из ПНД на даче своими руками не представляет особых затруднений благодаря технологичности сборки. Соединяются между собой ПНД-трубы при помощи специальных фитингов и доборных элементов – тройников, уголков и т.д.

Для дачного водопровода рекомендуется применять трубы из полиэтилена марки 80 или 100. Они отлично подойдут для подачи холодной воды, обладая устойчивостью к воздействию солнечного ультрафиолетового излучения и коррозийному воздействию жидкости. Основная водопроводная ветка делается обычно из трубы диаметром 32-40мм, а отводы от неё – из 20-25-й трубы.

Схема дачного водопровода из ПНД

Устанавливаются водопроводные системы на садово-дачном участке двумя способами:

Открытым.
Закрытым.

Открытый способ более подходит для сооружения сезонных водопроводных систем, применяемых для поливки растений. После окончания дачного сезона такой трубопровод можно легко разобрать, убрав трубы на хранение до следующей весны. Закрытый вариант используется при монтаже капитальных водопроводных сетей, и подразумевает размещение труб в специально вырытых траншеях.

Сезонный водопровод

Сезонные водопроводные системы используются на дачных участках для полива насаждений – грядок, кустарников, плодовых деревьев. Также он может применяться для водоснабжения дачного домика и надворных построек, например, бани, летней кухни и гаража. В случае использования участка только в тёплое время года, целесообразно монтировать летний водопровод на даче из ПНД-труб открытым способом.

Среди неоспоримых преимуществ открытого варианта – высокая скорость его монтажа. При помощи специальных фитингов, которые продаются в любом строительном супермаркете, можно быстро соединить полиэтиленовые трубы в водопроводную систему необходимой вам конфигурации. Пластиковые трубы могут лежать прямо на земле, без обустройства опор-возвышений, необходимых при монтаже открытого металлического трубопровода. Это связано с устойчивостью ПНД к воздействию сырости.

Среди плюсов такого сезонного водопровода – его мобильность. Осенью трубопровод, во избежание хищения труб, можно разобрать и убрать на хранение. При необходимости можно быстро изменить параметры водопроводной сети, удлинив или укоротив её, сменив конфигурацию. Скорость монтажа – ещё один довод в пользу открытого способа прокладки труб. При этом не требуется производить на участке земляные работы, отнимающие много времени и сил, а также оставляющие после себя разворошенные грудки и садовые дорожки.

Недостаток у открытого трубопровода один: его уязвимость для внешних механических воздействий. Несмотря на достаточно большую прочность ПНД-труб и соединительных фитингов, всё же имеется вероятность их случайного повреждения садовой техникой или инструментарием – мотокультиватором, мотыгой, лопатой. Также потребуется разбирать пластиковые трубопроводы во время проведения весеннего пала сухой травы. Огонь способен не только повредить, но и полностью уничтожить лежащую на земле полиэтиленовую конструкцию.

Капитальная водопроводная система

Если участок используется не только в дачный сезон, но и в зимнее время, есть резон создать капитальную водопроводную систему из ПНД. Собственно монтаж труб в данном случае ничем не отличается от сборки открытого трубопровода. ПНД-трубы соединяются при помощи тех же пластиковых соединительных фитингов и доборных элементов.

Вся разница здесь заключается в закрытом способе расположения труб. Перед монтажом на участке выкапываются траншеи, в соответствии с конфигурацией будущей водопроводной сети. Во избежание заморозки труб с водой в зимнее время, их следует прокладывать ниже глубины промерзания грунта. В нижеприведенной таблице даны ориентировочные данные промерзания почвы для разных городов:

Как видим, во многих городах глубина промерзания грунта достигает 2-х метров. Однако, копать траншеи глубиной в два метра не всегда бывает целесообразно и возможно. В такой ситуации рекомендуется воспользоваться при укладке труб греющим электрическим кабелем, который можно сегодня приобрести во многих магазинах сантехники.

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы – фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор – сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90^о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

Компрессионные.
Диффузионные.

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения – скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

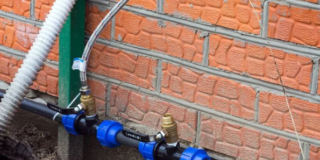

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат – электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Технические характеристики

Свою широкую популярность полиэтиленовые трубы заслужили благодаря своим высоким эксплуатационно-техническим качествам. Технические характеристики труб ПНД регламентируются положениями ГОСТа №18599 от 2001г. Одним из главных факторов, влияющих на выбор трубы, выступает её необходимая пропускная способность: так, труба с диаметром 25мм способна пропускать ок. 30 л/мин., d=32 мм уже 50 л/мин.

Технические характеристики напрямую зависят от марки полиэтилена, из которого была изготовлена труба. Так модель из ПЭ-100 обладает такими данными:

Плотность 0,95 кг на 1 куб. дм.
Упругость, определяющая эластичность на разрыв – 800 мПа.
Линейное расширение – 2 мм на метр длины.
Модуль удлинения на разрыв – до 250% при комнатной температуре.
Теплопроводность – 0,4 Ватт на мК.
Рекомендованный диапазон эксплуатационных температур от -50о до +40оС.
Рабочее давление может варьироваться, в зависимости от типа трубы до 40 атмосфер.
Средний срок эксплуатации – около 50 лет.

Плюсы и минусы труб ПНД

Как и любой иной материал, ПНД имеет свои достоинства, и свои недостатки. Среди плюсов ПНД-труб можно указать:

Стойкость к коррозии и воздействию химических сред.
Достаточная прочность и долговечность в эксплуатации.
Невысокая цена, по сравнению с металлическими аналогами.
Гладкая внутренняя поверхность, позволяющая избежать образования наростов и засоров.
Широкий диапазон эксплуатационных температур.
Достаточная эластичность позволяет трубе из ПНД не лопаться при замерзании внутри неё воды.
Экологичность материала и безопасность его для человеческого организма.
Малая масса, обуславливающая удобство транспортировки и хранения.
Простота соединения между собой, наличие широкого ассортимента доборных элементов и фитингов.

Недостатки ПНД-труб:

Возможность применения только для холодного водоснабжения, за исключением моделей из сшитого ПНД.
Невысокая устойчивость к механическим ударам и излишним нагрузкам.

Как видим, положительных качеств у ПНД-труб гораздо больше, нежели отрицательных. В связи с этим, полиэтиленовая труба является одним из лучших вариантов для прокладки дачного водопровода с точки зрения цена-качество.

Содержание статьи:

Комфортная жизнь в загородном доме или на дачном участке подразумевает наличие водоснабжения и водоотведения. Если в СНТ или коттеджном поселке отсутствуют центральные коммуникации, необходимо смонтировать водопровод своими силами или с привлечением подрядной организации. Владелец загородной недвижимости должен четко понимать, какие материалы нужно выбирать. На смену металлическим, пришли пластиковые трубы для водопровода на даче. Их потребительские качества хорошо подходят для прокладки наружной и внутренней трассы и устройства поливочной трассы для огорода.

Виды водопровода

Летний водопровод из пластиковых труб

Назначение водопровода в загородном доме можно условно разделить по сезонности использования и по области применения. Если дом предназначен для круглогодичного проживания, то водопроводная трасса используется всесезонно. Когда дом служит только для летнего отдыха, он подлежит осенней консервации, в ходе которой необходимо слить воду из всех потребителей и осушить водопровод. Тем, кто живет в засушливом климате, или выращивает на приусадебном участке овощные культуры, плодовые и декоративные растения, понадобится заменить тяжелые резиновые садовые шланги аккуратной и практичной пластиковой трубой для летнего водопровода.

По требованиям к эксплуатации можно дифференцировать водопровод на летний, зимний, уличный. Из назначения линии следует выбор материала.

Разновидности труб

Пластиковые изделия применяются сравнительно недавно. В старых домах водоподача осуществлялась при помощи стальных труб. Основное достоинство этого материала – механическая прочность. Список недостатков гораздо длиннее:

низкая коррозийная стойкость;
сложность монтажа;
высокая стоимость;
склонность к возникновению отложений и сужению диаметра.

Низкая морозостойкость металлической системы, приводит к ее выходу из строя при промерзании. Пластиковые изделия лишены этих недостатков. Чтобы осмысленно выбирать, какие трубы использовать для водопровода на даче, стоит ознакомиться с их характеристиками.

Металлопластиковые

Металлопластиковые трубы

Эту разновидность трубы можно применять в устройстве холодного и горячего водоснабжения, а также при монтаже отопительной системы. Соединение невозможно осуществить при помощи склеивания или пайки, нужно использовать компрессионные фитинги, обжимные или прессовые. Обе разновидности имеют высокую стоимость. Сэкономить на фитингах можно благодаря гибкости трубы, изогнув ее для обхода препятствия. Прессовые фитинги можно применять в труднодоступных местах, а вот к обжимным нужен постоянный доступ, т.к. в процессе эксплуатации водопровода из металлопластика они могут ослабнуть, вызвав течь.

Полиэтиленовые трубы

Чтобы провести воду в дом от колодца или скважины, чаще всего применяют трубу из полиэтилена низкого давления, или ПНД. Полиэтиленовые трубы продаются в бухтах. На каждом погонном метре изделия нанесена маркировка, позволяющая определить:

назначение;
рабочую среду;
производителя;
наружный диаметр;
минимальную толщину стенки;
предел давления;
дату выпуска и номер партии.

Помимо буквенно-цифровой маркировки, трубы имеют продольные полосы. Синие линии подразумевают использование изделия для холодного водоснабжения, желтые выдают предназначение труб для газопровода.

ПНД плохо переносит нагревание, поэтому его нельзя использовать для монтажа отопления и горячего водоснабжения.

Полиэтиленовые трубы для питьевой воды

К недостаткам можно отнести пониженную по сравнению с металлом прочность, поэтому не стоит прокладывать трассу из ПНД в том месте участка, где ездят машины.

Список достоинств полиэтиленовых труб:

невысокая цена;
химическая устойчивость;
биологическая нейтральность;
идеальная гладкость внутренней поверхности;
длительный гарантийный срок эксплуатации;
возможность низкотемпературной эксплуатации – изделие выдерживает t0 до -60 С0;
монтаж при помощи сварки или резьбовых фитингов;
простой демонтаж и возможность внести изменения в схему.

ПНД водопровод может проходить по поверхности грунта. Для эстетики его можно заглубить в землю на несколько сантиметров.

Проектируя трассу водоподачи, необходимо рассчитать длину трубы таким образом, чтобы под землей она шла целым куском. Фитинги можно закрутить вручную, без применения инструментов. Их конструкция позволяет выдержать давление воды в системе. Благодаря эластичности материала, при замерзании воды трубы не лопаются, после оттаивания возвращаются к прежней форме и размеру. Трубопровод из ПНД может применяться для водоснабжения сезонных дач и для коттеджей круглогодичного проживания. Несмотря на то что полиэтилен морозостойкий материал, чтобы не остаться без воды в самый неподходящий момент, прокладку зимнего водопровода нужно вести ниже точки промерзания земли. Эта величина справочная, она отличается для каждого конкретного региона страны.

Трубы ПВХ

Гофрированная труба ПВХ для канализации

Для производства этих систем используется поливинилхлорид. Материал не поддерживает горения и химически нейтрален. Безнапорные изделия применимы в монтаже систем водоотведения, а для монтажа подающего водопровода необходимо использовать напорную трубу, которая способна выдержать давление жидкости. Соединение отдельных элементов системы осуществляется при помощи холодной сварки. Правильно склеенный шов может прослужить полвека. Стоимость водопровода из ПВХ выше, чем из ПНД, и потребительские качества несколько хуже:

температурный диапазон от -15 до +45 С0;
негативная реакция на замораживание, материал становится хрупким и менее эластичным;
снижение эксплуатационных свойств при длительном воздействии ультрафиолета.
сложность утилизации.

Возникновение царапин резко снижает прочность изделий, поэтому использование ПВХ трубопровода во внешних трассах нецелесообразно. На трубах из поливинилхлорида невозможно нарезать резьбу, в связи с чем затруднен процесс обвязки оборудования.

Преимущества ПВХ трубопровода:

простой монтаж;
гладкость внутренней поверхности;
химическая нейтральность;
негорючесть.

Основная область применения – устройство канализации.

Полипропиленовые трубы

Полипропиленовые трубы для горячей воды

Выпускаются промышленностью в двух вариантах – для холодного и горячего водоснабжения, а также для отопления. Маркировка с синей полосой по длине изделия свидетельствует о возможности применении в холодной среде, а красная полоса позволяет использовать трубу в системах ГВС и для транспортировки теплоносителя. Армирование трубы алюминием позволяет в несколько раз снизить коэффициент теплового расширения. Полипропилен очень жесткий, изделия из него невозможно согнуть, поэтому сбор системы осуществляется при помощи фитингов методом пайки. Для спаивания применяется специальный паяльник, который можно арендовать в строительном магазине. Разогретую трубу вставляют в нагретый фитинг и фиксируют. Через пару минут соединение становится монолитным.

При монтаже необходимо соблюдать глубину соединения: при недостаточной возможна течь, при избыточной – сужение внутреннего диаметра.

Материал обладает всеми достоинствами пластиковых труб:

невысокая цена;
гладкость поверхности;
химическая нейтральность;
коррозийная стойкость;
длительный срок службы;
износостойкость и надежность.

К недостаткам можно отнести необходимость пайки, но это процесс не так сложен. Чтобы освоить методику, достаточно потренироваться на обрезках трубы.

Летний водопровод на даче из полипропиленовых труб: разновидности, монтаж
