Купить, чтобы сэкономить, или Зачем нужен циркуляционный насос для отопления частного дома

<index>

Вопрос, для чего необходим циркуляционный насос в системе отопления частного дома, сегодня встречается не так часто. Потребители давно поняли, что этот небольшой прибор решает многие проблемы, связанные с эффективной работой отопительной системы в целом.

Во-первых, с его помощью увеличивается коэффициент полезного действия. Во-вторых, есть возможность сэкономить на материалах и элементах отопления. Обо всем этом ниже.

Особенности принудительной циркуляции

Установленный в систему циркуляционный насос создает внутри небольшое давление. При этом теплоноситель движется с небольшой скоростью, равномерно распределяя тепло по всем радиаторам.

Неужели естественная циркуляция теплоносителя не может распределить тепловую энергию равномерно?

Может, но ввиду того, что строящиеся загородные частные дома становятся все больше в размерах, а соответственно схемы разводки трубных магистралей становятся все сложнее, теплоносителю все труднее преодолевать конфигурации трубных схем. И в таких домах без циркуляционного насоса просто не обойтись.

Преимущества

Под действием насоса теплоноситель быстрее проходит по всему контуру системы отопления, возвращаясь в нагревательный котел. При этом его температура не будет низкой. А значит, нагревать не сильно охлажденный теплоноситель будет проще. Меньше затрат на потребление топлива.

Для естественной циркуляции теплоносителя необходим большой его объем, чтобы в массе своей он смог держать необходимую температуру. Соответственно для нормальной работы отопительной системы в частном доме понадобятся трубы с большим диаметром, радиаторы с широкими полостями, запорная арматура под стать трубам.

Для системы, в которой установлен насос, нет необходимости держать большой объем теплоносителя. Поэтому можно спокойно использовать трубы и запорную арматуру с меньшим диаметром. А это снижение цены на все изделия и экономия на материалах.

Недостатки

В принципе, недостаток у такого отопления всего лишь один – это энергозависимость. Работает устройство от электрического тока. Во-первых, это пусть и небольшие, но затраты. Во-вторых, при отключении подачи тока насосный агрегат перестает работать.

Конечно, мастера, учитывая данную ситуацию, устанавливают байпас, через который отопление начинает работать по принципу естественной циркуляции горячей воды. А это снижение эффективности работы, плюс снижение КПД.

Подбор прибора

Ответственный момент – это правильно рассчитать мощность устанавливаемого насоса. Здесь учитывается два показателя:

• объем перегоняемой массы воды, м³/ч;
• напор, измеряемый в метрах.

Сделать правильный расчет, если вы в этом деле неспециалист, очень сложно. Здесь приходится учитывать сложность схемы разводки трубных магистралей, количество радиаторов и запорной арматуры, мощность отопительного котла, материалы, из которых изготовлены трубы и другие приборы отопления. Поэтому этот этап лучше всего переложить на плечи профессионала.

Если все-таки вы решили взять ответственность на себя, тогда лучше всего приобрести насос, в котором можно переключать скорости перемещения теплоносителя.

Идеальный вариант – с автоматической регулировкой. Стоит такой прибор в разы дороже обычного образца, зато вы спокойны, что можете сами настроить его под необходимые параметры отопительной системы дома.

Пример расчета

Перед тем как выбрать насос, необходимо провести следующий расчет. К примеру, отопительный котел установлен в подвальном помещении. Ваш дом – это двухэтажное строение. Система отопления – это однотрубная разводка.

То есть, получается так, что самая высокая точка отопительной системы – это верхние края радиаторов, установленных на втором этаже. Это притом, что в доме установлена закрытая система отопления.

Расчет напора

От трубы обратного контура, которая входит в котел (именно этот участок и является местом установки прибора) необходимо замерить расстояние до верхнего края радиатора второго этажа. Это и будет напор насосного устройства. По сути, получится так:

• 2,5 м – высота подвала;
• 3 м – высота первого этажа;
• два перекрытия – 0,5 м;
• расстояние от пола до верхнего края радиатора – 0,6 м.

Сумма равна 6,6 м. Значит, вам потребуется насос с напором 7 м.

Расчет мощности

Для этого необходимо знать отапливаемую площадь частного дома. Для примера пусть будет 200 м². Чтобы в частном доме было тепло, необходимо придерживаться соотношения: 1 кВт тепловой энергии на 10 м². То есть, вам потребуется 20 кВт.

Следующий показатель – разница температур на подающем и обратном контуре. Специалисты рекомендуют в пределах 10 °C. То есть, если на выходе из котла температура теплоносителя будет +70 °С, то при входе +60 °С. Теперь проводите вот такое математическое действие: 20:10=2. Это и есть мощность насоса, измеряемая в м³/ч.

Как видите, выбрать насос не так уж и сложно. Конечно, это простейший расчет без учета различных нюансов. Но его можно взять за основу, приплюсовав 20% на всякий случай.

Монтаж

Заниматься установкой циркуляционного насоса самостоятельно, если вы не знаете всех нюансов монтажного процесса, лучше не стоит. Но ознакомиться с технологией и последовательностью нужно.

Место установки

Насос устанавливается на обратке рядом с отопительным котлом. Это делается с одной-единственной целью – снизить температурные нагрузки на уплотнители, манжеты и прокладки, которые используются в конструкции самого агрегата. Под действием высоких температур они быстро выходят из строя.

Существует два типа устройств: с мокрым ротором и сухим. Обычно первый вариант это маломощные насосы, используемые для отопления небольших частных домов. Его врезают прямо в трубопровод, соединяя с двух сторон резьбой. Второй – это более мощная установка. Такие насосы чаще всего соединяются при помощи фланцев.

Запорная арматура и фильтр

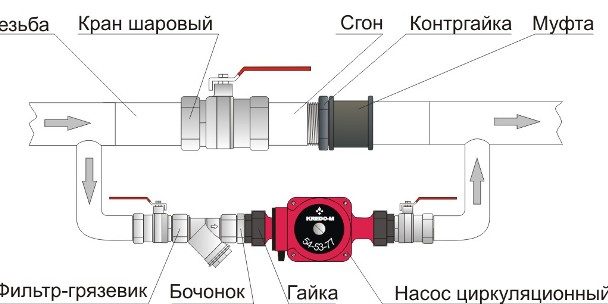

Насос отсекается от трубы двумя вентилями (шаровыми кранами), которые при необходимости проведения ремонта, закрываются.

Обязательно устанавливается байпас. Это труба, которая соединяет трубопровод, минуя насосную установку. На байпас обязательно монтируется вентиль. Он перекрывает течение теплоносителя, когда работает насос. И открывает, когда прибор перестает работать или в процессе ремонта. То есть, байпас работает в экстренных случаях, чтобы отопление не прекращалось, если остановился сам насос.

Сегодня нередко перед насосом монтируется фильтр грубой очистки. Он отвечает за качество теплоносителя.

Популярные производители

Вопрос, как выбрать, затрагивает не только технические характеристики прибора. Чаще всего под ним потребители понимают марку или производителя. Современный рынок предлагает достаточно широкий ассортимент. Здесь и зарубежные аналоги, и отечественные. Вот только несколько моделей.

Итальянский насос Aquario

Его модель AC204-130 одна из самых популярных. Используют для небольших частных домов. Его мощность – 2,4 м³/ч, напор до 3 м, потребляемая мощность 0,64 кВт, вес 3,4 кг.

Соединение фланцевое, имеет три скоростных режима.

Итальянский прибор DAB VA-VB-VD

У него широкий диапазон технических характеристик: напор до 6 м при мощности от 0,5 до 3,3 м³/ч.

Этот образец снабжен специальным тепловым реле, который отключает насос, если тот начинает перегреваться. Многие специалисты советуют выбрать именно эту модель.

Grundfos

Датская компания Grundfos предлагает насосы пяти модификаций. В России большую популярность завоевала модель UPS, как самая экономичная в плане потребления электроэнергии (0,55 кВт).

При этом ее напор 3 м, и объем перекачиваемого теплоносителя 3 м³/ч.

Российские модели

Из отечественных производителей необходимо выделить насосы марки «Хозяин» из Подольска и «Циркуль» от компании «Джилекс». Несколько технических характеристик:

• Хозяин 4.25.180 – напор 4,2 м, мощность 3 м³/ч;
• Хозяин 8.32.180 – напор 8 м, мощность 9,6 м³/ч;
• Циркуль 25/40 (напор 4 м, объем 2,5 м³/ч) – самый маленький образец;
• Циркуль 32/80 (напор 8 м, объем 3,2 м³/ч) – самый большой.

</index>

Похожие статьи

Отопление будущего с помощью энергосберегающих системКлассификация отопительного оборудованияРазновидности отопительных приборовСборка солнечного коллектора для отопления своими руками

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Принудительное движение теплоносителя в системе водяного отопления обеспечивает циркуляционный насос, способный перекачивать жидкость температурой 110…115 °С. В частных домах и квартирах с индивидуальными источниками тепла применяются малошумные аппараты бытовой серии с муфтовым присоединением, оснащенные «мокрым» ротором (якорь двигателя омывается и охлаждается протекающей водой).

Если вы решили самостоятельно подобрать насос для отопления, учтите 3 основных критерия:

1. Технические характеристики – производительность, рабочее давление.
2. Присоединительные и габаритные размеры.
3. Цена изделия, популярность бренда.

Рассмотрим по пунктам, как правильно выбрать циркуляционный насос для радиаторной системы, теплых полов и первичного котлового контура.

Самые «ходовые» модели насосных агрегатов

Производители предлагают широкий выбор оборудования разной мощности, предназначенного для перекачки жидких сред с различными параметрами. Но нас интересуют только проточные модели, работающие в сетях домашнего отопления и горячего водоснабжения.

Как отличить циркуляционные агрегаты от центробежных и других видов насосов:

• по форме – электрический мотор и крыльчатка установлены в одном корпусе, патрубки выходят по бокам нижней части (не посередине);
• по наличию «мокрого» ротора, значительно снижающего шум вращения крыльчатки;
• 2 типоразмера монтажной длиной 130 и 180 мм;
• условный проход патрубков — 15, 20, 25 и 32 мм, присоединение — муфтовое (резьбовое);
• паспортное давление – 0.4, 0.6 и 0.8 Бар.

Указанные параметры легко выяснить по маркировке изделия. Пример: цифры в названии Wilo Star-RS 15/4 обозначают внутренний диаметр соединительных патрубков 15 мм (Ду 15) и напор 4 м водного столба (0.4 Бар). Пример второй: аппарат Grundfos ALPHA2 25-60 подключается к трубам Ду 25 и развивает давление 0.6 Бар (6 метров).

Справка. Обычно производители выпускают расширенные линейки изделий. Немецкий бренд Wilo предлагает циркуляционные нагнетатели, располагающие напором 2, 4, 6, 7 и 8 м. вод. ст. Но «ходовыми» моделями все равно остаются «четверки» и «шестерки», реже – «восьмерки».

Конечно, существуют и более мощные насосы, чей напор достигает 1…10 Бар, но в частных жилищах таковые не применяются. Маленькие агрегаты длиной 130 мм с патрубками ½ и ¾ дюйма обычно ставятся внутри котлов, большие (18 см, 1 и 1 ¼») – врезаются в отопительные магистрали.

Способы подбора насоса

Самый правильный путь – сделать полноценный гидравлический расчет и точно определить основные параметры насоса – развиваемый напор и производительность. Именно так проектируется централизованное теплоснабжение многоквартирных домов и промышленных зданий.

Инженерной расчетной методикой владеют далеко не все мастера, занимающиеся монтажом автономных водяных систем, что уж говорить о рядовых домовладельцах. Как можно подобрать циркуляционный насос для отопления более простым способом:

1. В случае замены старого изношенного агрегата приобретается новый с аналогичными параметрами. На первый план выходит цена и качество изделия.
2. Заказать проект домашней отопительной системы инженеру–теплотехнику. Ниже мы поясним преимущества данного варианта.
3. Самому рассчитать потребный напор насоса по упрощенной методике.
4. Поверить многолетней практике наших экспертов и купить аппарат, руководствуясь их советами.

Рекомендации экспертов. В загородных домах и квартирах площадью до 250 м² вполне достаточно бытового насоса, развивающего давление 4 м водного столба или 0.4 Бар. На квадратуру 250…500 м² лучше купить более мощный агрегат с напором 6 м (0.6 Бар), свыше 500 м² – 8 м. вод. ст.

Заказ инженерных расчетов и разработки схемы стоит денег, но окупится с лихвой. Когда вы монтируете отопление самостоятельно либо нанимаете работников, комплектующие и оборудование приобретается с приличным запасом – на всякий случай. Толковый проектировщик четко обоснует, почему нужно поставить насос небольшой мощности и трубу меньшего диаметра. В результате выйдет экономия на материалах, а в дальнейшем — затратах на электричество.

Если вы доверяете только цифрам либо захотите проверить монтажников, выбирайте насос отопления по собственным вычислениям, пользуясь приведенной ниже методикой. Не забудьте сверить расчетные характеристики агрегата с рекомендациями экспертов – результат наверняка выйдет аналогичным.

Расчет характеристик насоса

Отопление работает эффективно, когда все батареи или греющие напольные контуры получают необходимое количество тепла. То есть, насосная установка должна обеспечивать требуемый расход теплоносителя на каждом участке системы, преодолевая гидравлическое сопротивление труб, фитингов и арматуры.

Перед тем как выбрать насос, нужно рассчитать его производительность по формуле:

• G – массовый расход теплоносителя, кг/ч;
• Q – общая нагрузка на отопление, Вт;
• Δt – разность между температурой воды в подающей и обратной линии, при расчетах обычно принимается равной 20 °С.

Справка. Поскольку плотность воды мало изменяется при нагреве в пределах 100 градусов, в упрощенных вычислениях массовый расход принимается равным объемному. Пример: G = 300 кг/ч = 300 литров в час.

Тепловую нагрузку можно высчитать скрупулезно, пользуясь методикой СНиП. Здесь мы не станем усложнять задачу и просто возьмем количество теплоты по площади.

Например, на обогрев двухэтажного дома квадратурой 200 м², расположенного в средней полосе, понадобится 22 кВт теплоты. Отсюда несложно посчитать расход теплоносителя и требуемую производительность насоса: G = 0.86 х 22000 / 20 = 946 кг/ч = 0.95 т/ч = 0.95 м³/ч.

Сразу предлагается выяснить сечение и диаметр основной магистрали, идущей от котла, куда планируется установить насос:

• F – площадь поперечника трубы, м²;
• ʋ — скорость движения воды, принимается 0.5…1 м/с.

Чем ниже скорость течения воды, тем меньше сопротивление трению о стенки труб, арматуры и фитингов.

Берем значение 0.6 м/с и определяем сечение магистрали: F = 0.95 / 3600 х 0.6 = 0.00044 м². Дальше через формулу площади круга рассчитываем диаметр прохода – 0.024 м или 24 мм. Соответственно, внутренний размер трубы и присоединительных штуцеров насоса равен 25 мм.

Выяснив необходимую производительность перекачивающего устройства, переходим к вычислению располагаемого давления. Расчеты проведем отдельно для радиаторной сети, напольного обогрева и котлового контура обвязки.

Отопительная схема с батареями

Задача насоса – продавить нужный объем теплоносителя по трубам от первого до последнего радиатора. Ему препятствует сила трения жидкости о стенки, сопротивление от сужения протока в регулировочных вентилях и поворотов на фитингах.

Чтобы узнать величину сопротивления, которое должен преодолеть циркуляционный агрегат, предлагаем воспользоваться упрощенной формулой:

• H – искомый перепад давлений в метрах водного столба;
• R – удельное сопротивление трению, считается в м. вод. ст. на 1 метр погонный трубопровода;
• L – протяженность наиболее длинной ветви отопления, измеряется от источника тепла до последнего радиатора;
• Z – коэффициент местных сопротивлений.

Замечание. Формула сильно упрощена, инженерный расчет гидравлики гораздо сложнее. Зато она позволяет правильно подобрать отопительный насос для бытовых условий. Мы проверили альтернативный вариант — онлайн-калькуляторы, размещенные на различных интернет-ресурсах. Получив разницу между результатами 30%, делаем вывод: лучше посчитать напор вручную.

Как производятся вычисления:

1. Поскольку насос создает одинаковое давление на входе в каждую ветвь отопления, выбираем самую протяженную линию и определяем ее длину в метрах. Это показатель L в формуле. При двухтрубной системе учитываются обе линии – обратная и подающая.
2. Удельное сопротивление R принимаем равным 150 Па/м или 0.015 м водного столба на 1 м. п. магистрали (для пластиковых труб).
3. Если проток через батареи регулируется термостатическими клапанами, берем коэффициент Z = 2.2. Вариант второй: радиаторы оборудованы шаровыми кранами и балансировочными вентилями, тогда Z = 1.5.


4. Рассчитываем потребное давление и выбираем подходящую модель нагнетателя.

Совет. Длина линии тупиковых и кольцевых схем считается одинаково – плюсуем протяженность подачи и обратки. Для однотрубной «ленинградки» берем общую длину кольца. Если на момент расчета схема отсутствует, протяженность определяется по внутренним габаритам дома: размер I этажа + высота потолка + ширина II этажа.

Просчитаем давление по нашему примеру. Длина L по габаритам здания равна (10 + 3 + 10) х 2 = 52 м, Z = 2.2. Потребный напор составит 0.015 х 52 х 2.2 = 1.716 ≈ 1.7 м. Прибавим запас 1 м на неучтенные сопротивления самого котла и дополнительного оборудования, получаем 2.7 м водяного столба.

На графике, прилагаемом к паспорту насоса, отмечаем линию производительности и напора, затем выбираем подходящую модель, в данном случае — марка Wilo Star-RS 25/4.

Как видите, результаты расчетов не противоречат советам экспертов: насоса давлением 0.4 Бар вполне достаточно, чтобы заставить циркулировать воду по сети отопления двухэтажного дома площадью 200 квадратов. Для лучшего понимания предлагаем посмотреть ход расчетов на видео:

Важный момент. В современных нагнетательных устройствах зачастую предусмотрено 3—7 режимов работы, а в инструкции нарисовано столько же графиков. Для расчета выбирайте характеристику, соответствующую средней скорости (вторая – третья).

Петли теплых полов

Обычно теплоноситель подается в напольные контуры отдельным насосом, работающим в паре с подмешивающим клапаном. При этом максимальная протяженность петли не превышает 100 метров, фасонные детали отсутствуют. Местные сопротивления – термостатический вентиль коллектора и смесительный трехходовой (или 2-ходовой) клапан.

Для расчета вполне подходит предыдущий алгоритм:

1. Выясняем количество контуров, максимальную длину трубы и общий расход теплоносителя через гребенку. Все вычисления по теплым полам мы подробно расписали в отдельной публикации.
2. Берем самую длинную петлю и считаем по ней требуемое давление насосного агрегата, пользуясь приведенной выше формулой. Подставляем аналогичные значения R, L и Z.
3. Подбираем насос для петель напольного обогрева по графику, представленному в паспорте изделия.

Пример. Возьмем тот же двухэтажный дом с тепловой нагрузкой 22 кВт и расходом воды 0.95 м³/ч, максимальная длина петли – 80 м. Значение R принимаем 0.015, Z – 2.2, тогда напор H = 0.015 х 80 х 2.2 = 2.64 м. Сопротивление магистрали не учитываем, поскольку котел оснащен собственным насосом. Значит, окончательное давление коллекторного агрегата – минимум 2.64 м.

Заметьте: увеличивая протяженность петель до 100 м, вы поднимаете планку давления насоса, что приведет к повышению расхода электроэнергии. Проверяем: H = 0.015 х 100 х 2.2 = 3.3 м. Рисуем на диаграмме соответствующую горизонтальную линию и выбираем любую модель, чей график размещен выше. Ближайший агрегат — Wilo Star-RS 25/6.

Котловой контур

Как известно, в схемах обвязки твердотопливных котлов предусматривается установка отдельного насоса, гоняющего воду по малому кольцу через трехходовой клапан либо буферную емкость. Идентичный принцип применяется в системе первичных/вторичных колец, где к основному контуру подключены линии радиаторного отопления, теплых полов и бойлера ГВС.

Насос, качающий воду по основному кольцу, практически не испытывает сопротивления – магистраль короткая, минимум фитингов и арматуры. Поэтому напор основного агрегата зачастую меньше, чем давление вторичных нагнетателей, отправляющих теплоноситель к приборам отопления.

Важный нюанс. Главное — обеспечить нужный расход воды в основном контуре, соответствующий мощности теплогенератора. Для выбора модели насоса двигайтесь тем же путем – узнайте требуемый объем теплоносителя по производительности котла и посчитайте располагаемый напор. Подробная инструкция представлена на видео:

Выбор по размерам

Вы наверняка заметили — в ассортименте фирм есть агрегаты с одинаковыми характеристиками, но разными габаритами и размерами патрубков. Как выбирать внешние параметры насоса:

1. Для монтажа на трубопроводах, байпасах и смесительных узлах напольного обогрева используются стандартные нагнетатели длиной 180 мм. «Коротыши» 130 мм ставятся внутри теплогенераторов либо на магистралях в сильно ограниченном пространстве.
2. Диаметр присоединительных патрубков подбирается под сечение основного трубопровода. Увеличение типоразмера допустимо, уменьшение – категорически не рекомендуется. То есть, на трубопровод Ду 25 можно ставить агрегат со штуцерами 32 мм.
3. Насосы с патрубками Ø32 мм применяются на первичных кольцах и котловых контурах, а также в модернизируемых самотечных системах.

Примечание. Размеры готовых байпасов, продающихся в магазинах, подогнаны под стандартный насос монтажной длиной 18 см.

Число скоростей нагнетателя особой роли не играет. В домашних условиях вполне достаточно 3 режимов, оптимальная скорость – вторая. Воздух из агрегатов стравливается через боковой винт, поэтому не стоит покупать изделия с отдельным воздухоотводчиком.

Производители и цены

Невзирая на широкий ассортимент насосов в магазинах, по-настоящему качественный продукт выбрать нелегко. Рынок наводнен китайским товаром и подделками известных брендов. Для начала перечислим популярных на территории СНГ производителей:

1. Высшая ценовая категория – Grundfos (Дания), Wilo (Германия). Цены на оригинальных «немцев» стартуют от 75 евро, «Грюндфос» серии UPS – 65 евро.
2. Средняя категория – DAB, Aquario (Италия), Sprut (качественный Китай). Стоимость агрегатов различных моделей колеблется в пределах 40—100 евро.
3. Прочие дешевые насосы (Oasis, Neoclima, «Вихрь», «Калибр» и так далее до бесконечности). Цена – от 20 евро за штуку.

Замечание. Вполне вероятно, что мы не включили некоторые весьма достойные изделия в высшую либо среднюю ценовую категорию. Здесь указаны самые распространенные бренды.

Чем отличаются недорогие и контрафактные насосы от качественных нагнетателей:

• срок службы – 1…3 отопительных сезона;
• номер изделия нанесен только на наклейку, корпус агрегата чистый;
• перекачивающие устройства из одной партии часто идут с одинаковыми номерами;
• по весу подделка заметно отличается от оригинала (она легче);
• агрегат низкого качества начинает шуметь и пищать, отработав 1 сезон в закрытой системе отопления, сильно греется корпус.

Иногда поддельные насосы отопления неотличимы от оригинала, только цена вдвое ниже. Секрет – в алюминиевой обмотке, удешевляющей себестоимость продукта. Как проверить: найдите на официальном сайте компании массу оригинальной модели и сравните с рыночным экземпляром. Скорее всего, осведомленный продавец откажется взвешивать контрафактный аппарат либо сразу признает неизвестное происхождение товара.

Заключительный вывод

Выбирая циркуляционный насос для отопления дома, важно не ошибиться с характеристиками и не гнаться за дешевизной. Недостаточный напор приведет к слабому прогреву дальних батарей, чрезмерный – к появлению шума в радиаторах и быстрому износу нагнетательного агрегата. Последний совет по выбору производителя: если хотите сэкономить, лучше отыщите брендовый оригинал б/у, он прослужит дольше нового дешевого «китайца».

Многим жителям частного сектора не понаслышке знакомо явление холодных батарей. Происходит подобное из-за недостаточного напора жидкости в отопительной системе. Чтобы решить проблему раз и навсегда необходимо подобрать водяной нанос для отопления, который монтируется в систему водоснабжения рядом с котлом. Как правильно выбрать устройство? На какие характеристики обращать внимание? Какие марки товаров пользуются на рынке большим спросом?

Что такое насос для отопления

Конструкции отопления с природным водоворотом или рециркуляционной подачей могут быть вполне эффективными, но только при обслуживании небольших участков. Для частных домов и квартиры большой площадью рядом с котлом необходимо устанавливать специальный прибор для принудительного движения воды по системе. Циркуляционный нанос – это технологический прибор, который работает в кольцевом отоплении, непрерывно перемещая воду по трубам. Его главной задачей является обеспечение непрерывной подачи тепла и циркуляция воды в системе.

Устройство циркуляционного насоса

В упрощенном варианте принцип работы такого технологического прибора строится на взаимодействии мотора и ротора, который погружен в теплоноситель. Мотор обеспечивает беспрерывную подачу жидкости, а ротор помогает преобразовывать кинетическую энергию в потенциальную энергию, благодаря чему в системе создается необходимый уровень давления. Однако во многом качественная и надежная работа циркуляционного насоса в системе отопления зависит от вида устройства и его характеристик.

Виды­

Классифицировать отопительные приборы можно не только по наименованию брендов, но и по характеристикам и принципу работы устройства. Так, виды циркуляционных наносов условно подразделяют всего на два типа:

• Эжектор сухого типа характеризуется тем, что роторная часть прибора не контактирует с водой. Такой отопительный насос на выходе дает КПД до 85%, но создает изрядный шум из-за чего предпочтительнее устанавливать прибор в отдельных газовых котельных.
• Помпами мокрого типа называют те устройства, в которых вся подвижная часть находиться в постоянном контакте с водой. Теплая жидкость обеспечивает таким технологическим приборам постоянную смазку деталей и бесшумную работы. КПД циркуляционных приборов влажного принципа действия составляет всего 50-65%, из-за чего устанавливать их предпочтительнее в частных домах.

Характеристики

Чтобы купить циркуляционный насос для отопления, важно хорошо разбираться в его технических параметрах. Характеристик, на которых стоит заострить внимание, не слишком много. По сути, важными для простого обывателя будут всего две:

• Напор – гидравлическое сопротивление системы. Измеряется величина в метрах и, как правило, задается значением высшей точки трубопровода.
• Производительность – параметр, показывающий какой объем жидкости способен переработать прибор за единицу времени. Измеряется производительность в кубических метрах за час.

Стоит знать, что эти понятия обратно пропорциональные. Так максимальная мощность электронасоса будет достигнута при нулевой высоте трубопровода, а напор при такой же подаче. Благодаря этим основным характеристикам можно подобрать модель с оптимальными для себя параметрами. При этом принцип выбора устройства – чем производительнее, тем лучше – для достижения высокой производительности, не подходит. Покупка неправильно выбранного агрегата приведет к уменьшению теплоотдачи и увеличению потребления электроэнергии.

Маркировка

Перед тем, как подобрать насос для системы отопления окончательно, стоит ознакомиться и расшифровать цифробуквенные обозначения на этикетке агрегата. Как правило, в маркировку циркуляционных насосов для систем отопления вносят следующие характеристики:

• Буквы UP – указывают на тип агрегата. В данном случае циркуляционный.
• Затем идут буквы S/E, обозначающие способ управления: ступенчатое переключение скоростей или плавна регулировка.
• После буквенных характеристик идут численные. Первый блок обозначает внутренний диаметр в миллиметрах узких патрубков, вторая часть – максимальный напор в дециметрах.
• Третьим числовым блоком выступает миллиметровое значение монтажной длины. Этот показатель важен в случае врезки устройства.
• Кроме того, у разных производителей может быть указана дополнительная информация на этикетке: тип материала корпуса, способ соединения с трубами, мощность или класс потребления электроэнергии.

Как рассчитать мощность циркуляционного насоса для отопления

Чтобы насос для циркуляции воды в системе полностью соответствовал требованиям, перед покупкой необходимо произвести расчеты мощности для мотора. Если будет поставлен агрегат со слишком большим индексом производительности, то вода в трубах будет шуметь. Меньшая мощность же не обеспечит должного тепла. По сути, для правильного выбора перекачивающего устройства необходимо вычислить две величины:

• производительность двигателя;
• подающий напор.

Рабочая мощность будет происходить из общей тепловой производительности системы отопления. Проще говоря, устройство должно перекачивать такой объем жидкости, чтобы ее хватало на потребности всех радиаторов в доме. Чтобы это вычислить необходимо, знать точную потребность ресурсов на полный обогрев здания. Для частных домов, площадью 100 метров квадратных, эта величина составит 10кВт. Сам расчет стоит произвести по следующей схеме Х=3600У(а*в), где:

• У – теплозатраты для обогрева;
• А –теплопроводимость воды = 4,187 кДЖ/кг;
• В – разница температур при подаче и в обратной магистрали. Как правило, условно принимается значение в 10-20 градусов.

Правила установки в систему отопления

Чтобы подающий воду агрегат долго прослужил, его было удобно обслуживать, при врезке необходимо соблюсти ряд правил:

• Для удобства демонтажа по обе стороны агрегата необходимо вмонтировать шаровые краны.
• Для создания барьера мелким механическим частицам перед устройством желательно установить специальный фильтр.
• В верхней части обходного пути желательно установить автоматический или ручной клапан воздуха, который позволит удалять из системы скопившейся кислород.
• Из-за того, что установка насосов в системе отопления разных производителей имеет свои отличительные особенности важно соблюдать направление монтажа, указанное на корпусе прибора.
• Врезать насос для циркуляции воды в системе отопления влажного типа всегда нужно горизонтально, чтобы не повредить электродвигатель в процессе эксплуатации. При этом клеммы агрегата всегда должны смотреть четко вверх.
• Стыки и резьбовые соединения необходимо обработать герметиками, а между сопряженными деталями положить прокладку.

Купить насос для отопления

Сколько стоит насос, зависит от характеристик агрегата, мощности, а также страны-производителя или бренда. Самые дешевые варианты произведены в Китае, однако, как показывает практика, такие устройства не самые надежные, хоть и стоят дешево. Для безотказной эксплуатации в течение всего гарантийного периода лучше покупать насосы для циркуляционного отопления, проверенные временем – от известных брендов. Последующий рейтинг товаров поможет вам определиться с моделью.

Беламос

На Российском рынке промышленная компания Беламос является ведущим производителем и поставщиком качественного отопительного оборудования. Особой популярностью среди представителей пользуется следующая модель поверхностного циркуляционного агрегата:

• Название модели: Беламос BRS 25 / 4G.
• Цена: средняя стоимость по Москве, Санкт-Петербургу составляет 1800-2100 рублей.
• Характеристики: выдерживает нагрев воды до 110 градусов, максимальный напор – 4,5 м, а пропускная способность составляет – 2,8 кубометра воды в час.
• Плюсы: возможность устанавливать вертикально/горизонтально, приемлемая цена, тихая работа, хорошее качество сборки.
• Минусы: блок управления не герметичен, в комплекте идут гайки не лучшего качества.

Не уступает по качеству своему собрату и мокрый насос Беламос большей мощности:

• Название модели: Беламос BRS 32 / 8G (180мм).
• Цена: на Яндекс Маркете от 4738 рублей.
• Характеристики: напор холодной воды – 8 м, допустимая температура +110/-10 градусов, Ш*В*Д размеры – 15*18*17 см.
• Плюсы: есть система регулировки скоростей, в комплекте иду хорошие гайки и кабель, крыльчатка сделана из полимера.
• Минусы: создает шумы.

Dab

Продажа оборудования итальянской фирмы DAB PUMPS на территории Российской Федерации осуществляется уже более 30 лет. Кроме того, компания часто проводит акции, благодаря чему циркуляционные системы оборудования можно купить по скидке совсем недорого. К примеру, часто на распродаже можно найти следующую модель:

• Название модели: бытовой насос dab VA 35/180.
• Цена: купить у официальных представителей можно за 3334 рубля, если заказать по почте стоимость с доставкой составит около 4000 рублей.
• Характеристики: производительность – 3 куб.м/час, давление -4,3 м, напряжение в сети – 220-230 Вт.
• Плюсы: есть защита от перегрева, три скорости вращения ротора.
• Минусы: не выявлены.

Калибр

Среди недорогих и заслуживающих вашего доверия китайских товаров можно выделить оборудование для отопления от фирмы Калибр. Среди широкого ассортимента агрегатов можно выделить следующий прибор:

• Название модели: насос калибр НЦ – 90/Б.
• Цена: на Яндекс Маркете от 2304 рублей.
• Характеристики: давление макс. – 6 м, потребляемая мощность – 90 Вт, пропускная возможность – 2,4 куб.м/час.
• Плюсы: приемлемая цена, экономичное энергопотребление, простота в обслуживании и установке.
• Минусы: при отключении света полностью блокирует систему отопления.

Акварио

Международная фирма Акварио создаст конкуренцию любому из перечисленных выше товаров. Среди широкого ассортимента сложно выбрать особенно выделяющиеся модели, однако по отзывам потребителей особое внимание заслуживает:

• Название модели: Aquario AC 159-160A.
• Цена: 3200 рублей при покупке в интернет-магазинах, при покупке оптом на официальном сайте цена будет снижена.
• Характеристики: развивает давление до 9 метров, работает от электричества с мощностью 120 Вт, за час может обработать до 1,75 кубометров жидкости.
• Плюсы: есть способность искусственного увеличения давления, высокая производительность, срок службы от 5 до 10 лет.
• Минусы: не выявлены.

Не обошли стороной покупатели и другую модель Акварио с более мощной производительностью:

• Название модели: Aquario AC 1512-195A.
• Цена: при заказе через интернет 4582 рубля без доставки.
• Характеристики: развивает давление внутри системы до 12 м, максимальная пропускная способность – 2,79 куб., потребляет мощность до 270 Вт.
• Плюсы: подходит для установки в любом положении, двигатель работает бесшумно.
• Минусы: завышенная цена при средней производительности.

Calpeda

Крупнейший итальянский концерн по производству насосного и отопительного оборудования представляет вашему вниманию следующий товар:

• Название модели: Calpeda NCE 32-60/180.
• Цена: 6316 рублей на сайте olx.
• Характеристики: максимальная напорная сила – 5м, пропускная возможность – 4 кубометра за час работы, выдерживает температуры до 95 градусов.
• Плюсы: есть защита от перегрева, товар относиться к классу энергосберегающих с маркировкой А.
• Минусы: при работе слегка шумит.

Кроме этого, стоит обратить внимание на аналогичный, производства Calpeda, корпус и внутренний части которого выполнены из высококачественных материалов:

• Название модели: Calpeda NC3 32-70/180.
• Цена: 7354 рубля.
• Характеристики: пропускная способность 4,5 кубометра за 60 минут, максимальный напор жидкости – 70 метров, потребляемая мощь – 136 Вт.
• Плюсы: есть возможность монтажа в водопровод, качественное исполнение.
• Минусы: высокая стоимость, можно закрепить только в вертикальном положении.

Спрут

Компания BAPHA представляет разнообразную линейку циркуляционных насосных станций, среди которых особенно ярко выделяется:

• Название модели: Спрут GPD 25-4S-180.
• Цена: от 5500 до 6000 рублей.
• Характеристики: работа от сети с мощностью 160 Вт, выдаваемое давление воды 3,5 метров, пропускная способность за час 3 кубометра жидкости.
• Плюсы: бесшумная работа двигателя, низкая общая масса.
• Минусы: трудно найти в продаже, доступен только для горизонтального расположения.

Кроме того, стоит обратить внимание на аналогичный товар этой же фирмы:

• Название модели: SPRUT GPD 32-8S-180.
• Цена: от 8000 до 9000 рублей.
• Характеристики: выдаваемое давление воды 7,3 метра, пропускная способность за час 10 кубометра.
• Плюсы: возможность выбора способа монтажа, высокая производительность, быстрый нагрев помещения.
• Минусы: кроме высокой стоимости, остальные недостатки не выявлены.

Wester

Циркуляционные агрегаты Вестер отличаются высоким сроком эксплуатации, тихой работой и хорошим качеством исполнения деталей:

• Название модели: Wester WCP 25-40G.
• Цена: 2127 рублей.
• Характеристики: поверхностный насос для отопления пропускает до 2,5 кубометров жидкости, создавая максимально допустимый напор в системе до 4 метров.
• Плюсы: доступна установка в любом положении, двигатель работает почти бесшумно.
• Минусы: стоит дорого в сравнении с конкурентами.

Еще одна модель от той же фирмы отличается возможностью создания более высокого давления внутри отопительной системы:

• Название модели: Wester WCP 15-90.
• Цена: 3041 рубль.
• Характеристики: пропускная способность жидкости до 1,5 куб/час., давление – 9 метров, выдерживает температуры до 60 градусов.
• Плюсы: есть функция повышения давления.
• Минусы: только вертикальная установка.

Grundfos

Устройства от компании Grundfos, в народе больше известной под прозвищем «Грюндик», отличаются высокой производительностью, долгим сроком службы и качеством:

• Название модели: Grundfos UPS 32-80 180.
• Цена: купить насос для отопления в частном доме можно за 20983 рубля.
• Характеристики: может создавать сопротивление до 7,5 метров, обладает пропускной способностью в час 11 кубометров, заявленная мощность двигателя составляет 135 Вт.
• Плюсы: возможность выбирать способ установки, хорошее качество, тихая работа, долгий срок службы.
• Минусы: высокая стоимость.

Еще один неплохой агрегат от той же компании удивит вас своей расторопностью в работе, при этом не создавая посторонних шумов:

• Название модели: насос для отопления Grundfos ALPHA2 25-40 180.

• Цена: примерно 7615 рублей.
• Характеристики: прибор вырабатывает напор до 4 метров, обладает способность пропускать до 2,4 кубометров жидкости за час, потребляет мощности 22 Вт.
• Плюсы: есть автоматический контроль за уровнем воды в системе, функция ночной режим и фронтальная панель управления.
• Минусы: не выявлены.

Насос для отопления Wilo

Не худшими параметрами, чем у конкурентов, обладает и этот прибор для отопления от известного бренда Вило:

• Название модели: Wilo Star-RS 25/4.
• Цена: 4087 рублей.
• Характеристики: насос с мокрым ротором выдает до 4 метров напора и прокачивает до 3 кубометров воды за час работы, заявленная продавцом мощность составляет 22 Вт.
• Плюсы: есть регулятор скорости работы, инструкция.
• Минусы: конструкция имеет только вертикальное крепление.

Маленький насос для отопления wilo прекрасно справиться с поставленной задачей при небольшой площади дома или квартиры:

• Название модели: Wilo Star-Z Nova.
• Цена: выбрать и приобрести через сайт можно за 5759 рублей.
• Характеристики: создает давление в системе до 0,84 метров, а пропускает до 0,36 кубометров воды за час работы.
• Плюсы: помогает сэкономить на электричестве, хорошо греет в небольших помещениях, работает бесшумно.
• Минусы: высокая стоимость, только вертикальный способ подключения.

Как выбрать насос для отопления

Чтобы принять правильное решение, подбор циркуляционного насоса должен проходить с учетом следующих требований и правил:

• Агрегат должен полностью соответствовать полученным расчетам мощности. Просчитать производительность нужно заранее либо же попросить об этом настройщика отопления. Ни в коем случае не стоит покупать товар наобум.
• Чтобы насос выдавал заявленное производителем давление, нужно подбирать устройство исходя из своего диаметра трубы. Чем больше диаметр, тем мощнее стоит покупать прибор.
• Стоит учесть и внешние погодные условия. Если насосная станция будет находиться в отдельном помещении, то велика вероятность того, что агрегат замерзнет.

Видео

Установка циркуляционного насоса GRUNDFOS в систему отопления. Монтаж байпаса

Отзывы

Максим, 34 годаУ меня в квартире автономное отопление с циркуляционным насосом гринфилд, а вот отцу решил поставить Wilo. Отзывы о товаре были хорошее, да и в реальности качество не подвело. Обрабатывает агрегат площадь чуть больше 200 квадратов и прекрасно справляется с задачей: перебоев в работе нет, шума тоже, трубы всегда горячие.

Стас, 45 летРаньше пользовался домашним циркулятором Валтек, но в последнее время он стал как-то странно шуметь, а иногда даже вибрировать. Пришлось его продать, а взамен купить небольшой рабочий Вестер. В целом покупкой остался доволен, квартиру в 87 квадратов греет отлично, работы устройства вообще не слышно. Так, что все, кто планирует подключение паровой автономии, могут смело его покупать.

Кирилл, 37 летКогда в доме установили газовый котел, встал вопрос о выборе насоса. В магазине я наткнулся на компактный приборчик от Вило Стар. Продавец наплел мне, что он помогает сэкономить газ и электричество, работает без перебоев и вообще просто чудо. На деле же все не так. Да он быстро нагревает небольшое помещение, но при отключении света обогрева нет вообще.

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим!Понравилась статья?Рассказать друзьям:Реклама на сайте

Статья обновлена: 22.05.2019

Циркуляционный насос повышает эффективность работы автономной системы отопления и дает возможность на 100% пользоваться всеми отопительными контурами. Профессиональная установка насоса в систему отопления частного дома позволяет уменьшить затраты на ремонт и обслуживание, а также снижает шумность работы и гарантирует более эффективную производительность.

1 Общие сведения</span></h2>

Еще относительно недавно циркуляционные насосы применялись лишь в схемах централизованного отопления, а для частных домов считалось нормой естественное передвижение теплового носителя за счет разницы температур. На сегодняшний день принудительная циркуляция используется практически везде благодаря появлению небольших и недорогих устройств, которые рассчитаны специально на обслуживание системы отопления частных коттеджей.

За счет увеличения скорости перемещения теплового носителя в трубах тепло быстрее поступает к батареям, соответственно, все помещения обогреваются практически моментально. Снижается нагрузка на котельное оборудование, поскольку нагрев жидкости также происходит быстрее.

‘ >Установка циркуляционного насоса GRUNDFOS в систему отопления. Монтаж байпаса

Пропала необходимость подсоединения неудобных и громоздких труб большого сечения. Контуры стало проще прятать под напольным покрытием.

Основным недостатком циркуляционных насосов является их зависимость от электроэнергии. Если электричество подается с перебоями, то требуется установка резервного источника питания. Остальные недостатки относятся к функционалу и конструкциям устройств различных видов. К примеру, моноблочные и роторные насосы более шумные и регулярно нуждаются в обслуживании, а насос с мокрым типом работы более требователен к качеству теплового носителя.

РекомендуемПодключение и установка дополнительного насоса в систему отопления

2 Виды насосов</span></h2>

По особенностям конструкции все насосы классифицируются на две основные группы: с сухим и мокрым ротором. Для частных домов лучше всего подключить насос к котлу отопления мокрого типа. Он небольшой, практически бесшумный и удобен в обслуживании, но у него не очень высокая производительность: КПД не более 55−57%.

Устройства с сухим ротором более мощные, неприхотливы к качеству теплового носителя, могут работать под высоким давлением, устанавливаются вертикально. Но они довольно шумные и сильно вибрируют. Большинство насосов монтируется на фундамент либо опорную раму на стене.

Для установки «In-line», моноблочных или консольных приборов должно быть специальное помещение — котельная. Они чаще всего ставятся, если горячий теплоноситель циркулирует более 120 м³/ч, то есть эти насосы требуются для обслуживания многоэтажных домов.

‘ >Насос. Подача или обратка? Куда правильно ставить. Ответы на вопросыРекомендуемРасчёт циркуляционного насоса для системы отопления

3 Основные характеристики</span></h2>

Во время выбора насоса необходимо изучить технические параметры, сопоставив их с требованиями отопительной системы.

Основными критериями являются:

• производительность — объем теплоносителя или перекачка за определенный промежуток времени;
• давление, перекрывающее потери гидравлики в трубопроводе;
• мощность;
• рабочая температура теплоносителя.

Немаловажны и конструкционные элементы, к примеру, диаметр входящего и выходящего патрубка. Для отопительных систем приблизительными будут параметры 25−32 мм.

Приборы со встроенной электроникой дают возможность быстро переводить систему в более удобный режим с учетом изменения температуры или напора в контуре. Автоматические насосы оборудованы цифровыми экранами, предоставляющими информацию о работе прибора.

РекомендуемСхема и устройство байпаса, особенности установки

4 Правила монтажа</span></h2>

Есть определенные нормы и правила, которые на законодательном уровне описывают, куда и где правильно установить циркуляционный насос. Основная часть регламентирована СНиП 2.04.05. Почти все правила обоснованы эффективностью функционирования и производительностью системы отопления в целом, и в том числе насоса. К примеру, вал оборудования мокрого типа нужно врезать в трубопровод четко горизонтально, чтобы внутри не появилось воздушных пробок.

Фильтр грубой очистки необходимо включить в схему отопления даже во время установки монолитных моделей. Отфильтрованный тепловой носитель принесет намного меньше ущерба всем элементам насоса, чем загрязненная вода.

Определенные правила указывают изготовители оборудования. Например, еще относительно недавно некоторые модели старой насосной группы можно было устанавливать только на обратке, поскольку эти насосы не могли выдержать подачу повышенных температур. На сегодняшний день насосы имеют универсальный характер и расположение этого оборудования можно производить на любом удобном участке.

Непосредственно насос можно установить как вертикально, так и горизонтально, только во время выбора устройства необходимо смотреть, чтобы оборудование могло работать в обоих положениях. Также нужно учитывать один нюанс: во время вертикальной установки мощность снижается приблизительно на 35%. Это нужно учесть во время выбора устройства.

‘ >Схема отопления Подключение батарей и радиаторов отопления Однотрубная двухтрубная система отопления

5 Схемы крепления</span></h2>

Подбирая одну из схем, как правильно установить насос на отопление частного дома, нужно непременно учитывать удобство обслуживания, тип котла и вид отопительной системы.

Первый способ — самый популярный: насос устанавливают на обратке, по которой холодный тепловой носитель подается в котел. Прохладная жидкость не так агрессивно действует на все элементы устройства, поэтому оборудование сможет прослужить дольше.

Второй способ применяют, если невозможно по определенным причинам поставить насос на обратке. В этом случае его закрепляют в начале контура, но не около самого котла, а за группой безопасности.

Еще один вариант системы отопления — когда установлена расширительная емкость в самой верхней точке контура. Если дополнительно произвести врезку насоса, то будет возможность эксплуатировать систему в двух режимах — принудительном и естественном. При этом можно выбирать, какой из способов использовать в каждом конкретном случае.

Последнюю схему можно применять только к системам с твердотопливным котлом. Насос на подающем трубопроводе не устанавливается из-за возможности взрыва. Просто у котлов этого типа нельзя моментально остановить процесс горения топлива, в результате чего начинает происходить закипание теплоносителя.

Горячая жидкость одновременно с паром проникает внутрь насосного узла, что понижает производительность. Холодный теплоноситель в контуре не успевает поступать назад в котел в требуемом объеме, и котел начинает раскаляться еще больше. Следствием перегрева и является взрыв.

Если в нагревающийся котел подать холодную жидкость из контура, образуется конденсат. Чтобы этого не случилось, вода вначале подогревается в малом контуре до +50 градусов, а после термостатический клапан плавно переводит жидкость на большой контур. Так холодный тепловой носитель смешивается с уже нагретой водой, а закипание не происходит.

6 Способы обвязки</span></h2>

Обвязка — это оборудование, которое требуется для правильной работы насосного узла, а также для бесперебойного функционирования всей системы отопления.

Вначале нужно окончательно определиться, какое количество насосов будет установлено. Для одного контура вполне хватает одного устройства, но во время сложной схемы лучше установить два и более.

Если планируется устройство теплого пола или использование бойлера, то желательно количество агрегатов увеличить до двух. Если в доме находится два котла, то также будет необходимо отдельное насосное оборудование на каждый из них.

В отопительной системе обязательными для установки являются шаровые краны. Они ставятся одновременно с насосным агрегатом. Требуется и обратный клапан, чтобы тепловой носитель перемещался в одном направлении. Клапан устанавливают на трубе сразу после насоса по направлению передвижения жидкости.

‘ >Установка циркуляционного насоса

Необходима установка фильтра грубой очистки, чтобы не допустить попадания песка и грязи в корпус устройства. Фильтры тонкой очистки в отопительную систему не устанавливают. Если требуется очищенная вода, то ее предварительно чистят перед заливкой в котел.

Есть риск проникновения воздуха в систему, поэтому возникает необходимость в установке воздушного клапана, который может включаться автоматически. Существуют также и ручные варианты.

После установки оборудования требуется подключение к электричеству. Нельзя подключаться к обычной розетке без заземления. Это грубое нарушение техники безопасности, которое во время аварийной ситуации может привести к печальным последствиям.

Есть более разумные варианты подключения:

• с помощью котла, подсоединенного к автоматике;
• дифференциального защитного автомата;
• бесперебойника.

Лучше всего использовать защитный автомат. Для этого необходим непосредственно выключатель на 8 А, контакты и кабели. Если планируется использование ИБП, то можно его одновременно подключить и к насосному оборудованию, и к котлу.

Производя подключение оборудования к электричеству, нужно исключить возможность проникновения конденсата в клеменную коробку. Термоустойчивый кабель применяется, если тепловой носитель нагревается в отопительной системе более 95 °C. Запрещается соприкосновение кабеля с корпусом насоса, электродвигателем, стенками труб.

7 Инструкция по установке</span></h2>

Правильная установка циркуляционного насоса в систему отопления выполняется с помощью байпаса. Это объясняется несколькими причинами: так можно оперативно произвести демонтаж либо временно отключить устройство от сети, к примеру, во время появления проблем с электроэнергией.

В продаже есть разные модели уже готовых насосных узлов — под фланцевое крепление либо сварку, с участками для монтажа клапанов или кранов, с дополнительным местом, предназначенным под насос. Но если невозможно купить готовый узел или нет места для его установки, то можно самостоятельно сделать обвязку байпаса и закрепить все элементы.

Для работы потребуются:

• пассатижи;
• набор ключей;
• герметик;
• пакля.

Гайки-американки, как правило, находятся в комплекте с насосным оборудованием, но сгоны, переходники и краны необходимо приобрести предварительно. Внимание нужно уделить качеству материала и диаметру изделий.

‘ >Как установить насос?

Этапы монтажа:

1. 1. Установка кранов. Два из них необходимо расположить по краям от насоса, третий будет элементом прямого трубопровода.
2. 2. Монтаж насосной петли. Полностью затягивать гайки нужно на завершающем этапе установки, а пока их надо лишь накрутить.
3. 3. Определение участка врезки байпаса в трубопровод.
4. 4. Сварка.
5. 5. Монтаж нижнего узла.
6. 6. Подсоединение оборудования к электричеству.

Обслуживание насосного узла производится в рабочем режиме. Необходимо регулярно очищать фильтр и контролировать показания манометра. В случае если показания не соответствуют норме, то устройство нужно демонтировать и откорректировать его положение.

После окончания работ по монтажу система отопления заполняется водой. Затем удаляется воздух с помощью выкрученного центрального винта, который находится на крышке корпуса. Появившаяся вода указывает на полное удаление воздушных пробок из отопительной системы. Затем насос можно включать.

Как показывает практика, большинство домашних умельцев вполне справляется с установкой циркуляционного насоса своими руками. Но во время появления сложностей лучше обратиться за помощью к профессионалам, поскольку лишь опытные специалисты знают, как правильно можно обвязать и установить насосное оборудование, соблюдая все нюансы работы отопительной системы.

‘ >Насос отопления. Устанавливаем правильноФото Используемые источники:

• https://x-teplo.ru/otoplenie/oborudovanie/nasosy-dlya-chastnyx-domov.html
• https://otivent.com/cirkulyacionnyj-nasos-dlya-sistemy-otopleniya
• https://sovets.net/13358-nasos-dlya-otopleniya.html
• https://oventilyacii.ru/otoplenie/shema-ustanovki-nasosa-v-sistemu-otopleniya-chastnogo-doma.html
