Что такое полотенцесушитель?

Полотенцесушитель или змеевик – это устройство, которое выполняет в помещении санузла роль дополнительного радиатора. Он выполняет функцию обогрева и регулирования влажности в ванной. Обычно полотенцесушитель крепится на стену с помощью кронштейнов или другим подходящим крепежом.

Различают следующие виды приборов:

• По типу теплоносителя змеевики для ванной делятся на водные и электрические. Водные модели являются частью отопительной системы дома и работают только в течении отопительного сезона. Электрические приборы питаются от электрической сети, поэтому считаются боле автономными. Водный полотенцесушитель
• По форме полотенцесушители разделяют на П-образные, М-образные и лесенки. Они отличаются по количеству витков, а, следовательно, площади обогрева. Наиболее удобными считают полотенцесушители в форме лесенки, так как на них можно повесить больше белья для просушивания. П-образный полотенцесушитель
• По типу подключения. Существуют модели змеевиков с вертикальным и горизонтальным подключением. Кроме того, у электрических моделей подключение может быть правым или левым.
• По материалу. Радиатор может быть изготовлен из нержавеющей стали, чугуна, латуни или меди. А наружное покрытие для них может быть хромированное, полированное или лакокрасочное.

Важно! Каким бы ни был радиатор для ванной, важно предусмотреть надежное, прочное крепление для полотенцесушителя. Так как прибор обычно монтируется на стены крепления должны выдерживать его вес. Высота монтажа при этом обычно составляет 100-130 см от пола.

Устройство кронштейна

Раньше, когда строительные магазины не баловали таким разнообразием, монтаж радиаторов в санузле выполняли с помощью обычных металлических крюков, зафиксированных на стене.

Однако, на практике этот способ монтажа оказывался довольно ненадежным – батарея гуляет, фиксируется непрочно. Сейчас для этих целей применяются специальные кронштейны. Они имеют следующее устройство:

• Крепежная полочка. В основании кронштейна имеется крепежная полочка, с помощью которой выполняется монтаж его к стене. Обычно для надежной фиксации достаточно 2 крепежных элемента, но для усиления конструкции можно использовать больше саморезов. Крепеж для полотенцесушителя
• Ножка. Ножка кронштейна соединяет крепежную полочку с фиксирующим кольцом. Ее высота обычно не превышает 5 см, этого достаточно, чтобы правильно закрепить отопительный прибор на стене. Однако, существуют телескопические модели, высота ножки в которых регулируется и удлиняется за счет использования выдвижной трубы.
• Фиксирующее кольцо. На ножке кронштейна располагается фиксирующее кольцо, оно надевается на трубу змеевика, чтобы исключить какое-либо передвижение полотенцесушителя.

Помните, что для навешивания полотенцесушителя в зависимости от размера, веса и формы может потребоваться от 2 до 6 кронштейнов. Чем большее и тяжелее прибор, тем больше нужно точек фиксации, чтобы более равномерно распределить его на опоры.

Виды креплений

Выбор креплений для полотенцесушителей довольно разнообразен по конструкции и цене. Обычно весь необходимый крепеж поставляет прямо в комплекте с выбранным радиатором для ванны, поэтому раздумывать, чем его зафиксировать на стене не приходится.

Производитель тщательно вычисляет, сколько весит конкретная модель змеевика, а затем подбирает к нему кронштейны с подходящей несущей способностью и конструкцией. Различают следующие наиболее популярные виды креплений:

1. Разъёмные. Разъемным называют крепеж для настенного радиатора для ванной, который состоит из 2 частей. Одна часть кронштейна надевается на трубу полотенцесушителя, а вторая надежно фиксируется на стене на необходимой высоте. После этого одна часть кронштейна вставляется в другую. Разъемный крепеж удобен тем, что в любой момент прибор можно демонтировать, не портя облицовку стены.
2. Неразъемные. Крепеж такого типа представляет собой цельный, монолитный кронштейн. Сначала его надевают на трубу змеевика, а затем в уже собранном виде фиксируют на поверхности стены. Каждый опытный мастер подтвердит, что разъемное крепление намного сподручнее в монтаже, чем неразъемное. Неразъемный крепеж
3. Телескопическое. Телескопический крепеж отличается тем, что он имеет выдвижную трубу, на которой находится фиксирующее кольцо. Благодаря этой детали легко можно регулировать расстояние между стеной и поверхностью полотенцесушителя. Телескопическими креплениями чаще всего фиксируются электрические приборы.

Учтите, что обычно к полотенцесушителям достаточно легко подобрать универсальный крепеж, если вам не хочется связываться со стандартным креплением. Лучше, чтобы конструкция кронштейнов была разъемной, так как монтировать с помощью них радиатор намного проще. При покупке крепежа важно учитывать диаметр трубы, желаемое расстояние от стены до прибора, а также устойчивость материала к коррозии, так как ванная – помещение с повышенной влажностью.

Как выполняется крепление?

Процесс навешивания батареи в ванной достаточно прост, поэтому выполнить эту работу можно даже своими руками. Важно помнить, что замену водного полотенцесушителя производят только вне отопительного сезона, иначе придется отключать весь отопительный стояк, что вызывает неудобства для остальных жильцов.

Технология монтажа состоит из следующих этапов:

• Перекрытие стояка, если это необходимо.
• Фиксация кронштейнов на стене.
• Монтаж полотенцесушителя на кронштейны.
• Соединение стояка отопления с точкой вводы змеевика.
• Герметизация соединений.
• Проверка герметичности стыков и швов.

Важно! Опытные сантехники рекомендуют подсоединять змеевик в санузле с помощью шаровых кранов. Эта простая мера поможет перекрыть подачу воды в прибор в случае протечки или аварии и сохранит вам немало нервов в будущем.

Видео-инструкция

</index>Читайте также:  Как поменять полотенцесушитель в ванной своими рукамиВремя чтения:7мин.

Бороться с повышенной влажностью в ванной комнате можно разными способами, но эффективнее и практичнее всего установить змеевик. На нем часто сушат белье, поэтому и называют полотенцесушителем. Конструкция занимает мало места, и для регулировки температуры внутри комнаты она не заменима. Стандартное крепление для полотенцесушителя – кронштейн, но зафиксировать конструкцию можно и другими способами.

Содержание

Классификация полотенцесушителей

Змеевики бывают разными по форме, типу теплоносителя, материалу, из которого изготовлены. Выбирать конструкцию следует опираясь на размеры помещения, наличие и количество выводов, опытность мастера. В комплект к полотенцесушителю производители добавляют крепление, способное выдержать вес конструкции, заполненной водой.

Змеевики делятся на два вида по характеру теплоносителя:

• водные;
• электрические.

Модели первого типа встраиваются в систему горячего водоснабжения, что позволяет использовать их круглый год. Можно подключить устройство к отопительной системе, но тогда она будет прогреваться только в холодное время года. Водные полотенцесушители по типу подключения делятся на вертикальные, горизонтальные.

Электрические змеевики работают от сети, поэтому считаются автономными. Устанавливая такую конструкцию, важно уделить внимание заземлению, расстоянию до кранов, высоте монтажа. По типу подключения они делятся на правые, левые.

Выбор полотенцесушителя осуществляют, учитывая форму изделия. Они бывают:

• П-образными;
• М-образными;
• лесенками.

Между собой модели отличаются площадью обогрева, количеством витков, способом фиксации. Среди пользователей популярен последний вид, так как на него помещается много вещей для просушки, однако, он занимает большую площадь.

По материалу изготовления различают несколько видов полотенцесушителей:

• из нержавеющей стали;
• чугунные;
• латунные;
• медные.

Независимо от выбранного типа змеевика, крепление нужно подбирать надежное, качественное, чтобы оно выдержало вес конструкции, воды в ней, мокрых вещей.

Типы крепежа

Существует два способа фиксации полотенцесушителей, которые отличаются практичностью, долговечностью, простотой установки: с помощью кронштейнов и с помощью опор.

Кронштейны

В комплект с полотенцесушителем производитель поставляет нужные кронштейны, выдерживающие массу конструкции. Чаще всего это хромированное крепление полотенцесушителя, имеющее диаметр 25 мм.

Крепежные элементы бывают:

• разъемные;
• неразъемные;
• телескопические.

Кольцо разъемного кронштейна состоит из двух частей. Съемная часть крепиться двумя винтами. Полотенцесушитель просто вставляется в пазы, что значительно упрощает монтаж/демонтаж.

Неразъемные крепежи – крепятся на змеевике, а потом вся конструкция фиксируется в нужном положении на стене. Монтаж и демонтаж проводить неудобно, так как всю конструкцию придется держать на весу до полной фиксации.

Телескопические кронштейны имеют выдвижную трубу с фиксирующим кольцом. Они разборные, поэтому устанавливать их можно без посторонней помощи. Телескопические крепежи позволяют уменьшать и увеличивать расстояние от полотенцесушителя до стены в процессе монтажа.

Читайте также:  Крепление для микроволновки на стену

Опоры

Неразъемные крепления, которое редко применяются для установки полотенцесушителей ввиду сложности монтажа. Элементы выдерживают хороший вес, обеспечивают надежную фиксацию. Делаются из нержавеющей стали.

Необходимый инструмент и приспособления

Для установки нового полотенцесушителя на место старого понадобится:

• 2 или 4 крепежа, в зависимости от количества выводов на змеевике;
• болгарка с диском по металлу для удаления старых труб;
• разводной ключ;
• отвертка;
• рулетка;
• уровень.

Набор инструментов, который может пригодиться, зависит от типа теплоносителя, выбранных крепежей, облицовки стен и многих других характеристик. Например, если решено организовать подводку из пластиковых труб, понадобится специальный паяльник.

Для корректной работы полотенцесушителя специалисты рекомендуют ставить шаровые краны в местах соединения теплоносителя с патрубками. В случае обнаружения протечки можно перекрыть воду без отключения общего стояка.

Способы и тонкости монтажа полотенцесушителей

От того, насколько правильно произведен монтаж змеевика, зависит его функциональность и длительность службы. Крепление полотенцесушителей к стене, если устройство электрического типа, выполняется двумя способами:

• скрытый – провода прячутся в стене, под отделочными материалами;
• открытый – прибор включается в розетку.

Стандартами СНиП установлены правила монтирования электрических приборов в помещениях с повышенной влажностью. Змеевик нужно вешать на расстоянии не менее 60 см от источников воды, будь то ванна, душ, раковина. Расстояние от пола до прибора должно быть не менее 1,2 метра.

Нюансы, которые следует учитывать при установке:

1. Змеевик – компенсирующая петля, которую не рекомендуется подключать к общей системе отопления, водоснабжения, чтобы не нарушить корректность их работы.
2. Отопление включают только в холодное время года, поэтому подключать полотенцесушитель рекомендуется к системе горячего водоснабжения, что обеспечит круглогодичную работу прибора.
3. Элементы из разных металлов не стоит использовать в одной конструкции, это приведет к коррозии. Тефлоновые прокладки, установленные в местах соприкосновения деталей, разграничат их, помогут избежать неприятных последствий.
4. Для квартир рекомендуется приобретать изделия отечественных производителей, сделанные в соответствии с ГОСТом, которые наверняка подойдут к патрубкам.

Демонтировать полотенцесушитель советского образца придется с частью стояка.

Водяные конструкции имеют несколько способов подключения:

• диагональное;
• верхнее, нижнее;
• боковое.

Разъемные и телескопические кронштейны

Для установки полотенцесушителей это самые подходящие крепежные элементы, отвечающие требованиям ГОСТа. Кронштейн простой, кронштейн телескопический неразъемный и многие другие можно приобрести в строительных магазинах. Внешний вид изделия – кольцо на ножке, которые можно разделить. Первая часть конструкции накручивается на выход змеевика – дальнейшие действия с этим элементом не требуются.

Ножка посредством анкеров, шурупов, саморезов закрепляется на стене. Затем требуется только соединить обе части. Кронштейны делают из латуни, а для улучшения характеристик, защиты от внешних факторов, повышения привлекательности их никелируют и хромируют.

Читайте также:  Крепление откосов котлована

Телескопические кронштейны не только фиксируют полотенцесушитель на стене, но и позволяют регулировать зазор между ними. Хороший вариант для упрощения монтажа приборов – разъемный телескопический крепеж.

Неразъемные опоры

Эти крепежные элементы, как и их разъемные аналоги, состоят из кольца и ножки. Отличие состоит в том, что обе части спаяны между собой, что доставляет неудобство при монтировании увесистых конструкций. Применяют неразъемные опоры редко.

Типы фитингов

Фитинги – опорные элементы, сделанные из стали, хромированной латуни. Это часть трубопроводной системы, которая монтируется на входы и выходы горячей воды. Выбирают их по конфигурации устанавливаемого прибора, месту его установки, требованиям стандартов относительно расположения предметов.

По конструкции фитинги бывают:

1. Отводы используют для изменения направления выходов горячего, холодного водоснабжения.
2. Крестовины крепятся к главным трубам, давая два дополнительных отвода для крепления приборов.
3. Тройники устанавливаются на главную трубу, создавая дополнительный выход на ней. Их используют при установке змеевика, если ранее его не было.
4. Углы позволяют повернуть выходное, входное отверстие на 90 градусов.
5. Коллекторы создают дополнительное ответвление.
6. Муфты используют для соединения двух труб с одинаковыми диаметрами.
7. Колпаки герметично закрывают трубы.
8. Штуцера предназначены для скрепления гибких шлангов.
9. Заглушки используют для закупоривания ненужных выводов.
10. Отражатели защищают соединения от влаги, выполняют декоративную роль.
11. Пробки закрывают неиспользуемые отводы.
12. Переходники предназначены для соединения двух труб с разными диаметрами.
13. Эксцентрики компенсируют недостающую длину трубопровода.
14. «Американка» — разъемное соединение в виде накидной гайки.

Самостоятельная установка полотенцесушителя

Монтаж змеевика можно условно разделить на несколько этапов:

1. Демонтаж старого полотенцесушителя.
2. Подготовка коммуникаций.
3. Установка кранов.
4. Монтаж крепления.
5. Монтаж, затягивание «американок».
6. Разметка.
7. Подготовка отверстий.
8. Фиксация полотенцесушителя.
9. Затягивание креплений и проверка работоспособности.

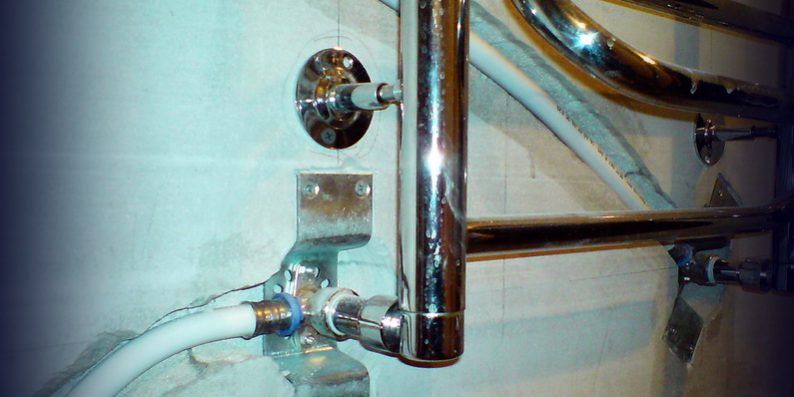

Демонтаж старого полотенцесушителя. Начинать работу следует перекрыв стояк (предварительно это мероприятие требуется согласовать с жилищно-коммунальными службами). Болгаркой, надев на нее диск по металлу, срезают старый змеевик.

Подготовка коммуникаций. Регулируют положение отводов, выровняв их по уровню. Если диаметр выхода не совпадает с входным отверстием змеевика, следует накрутить переходник.

Установка кранов. На торчащие из стены выводы стоит установить отсекающие краны. Такая мера предосторожности поможет спокойно заниматься ремонтом и заменой полотенцесушителя без отключения общего стояка. В конструкцию следует встроить так называемый «байпас» – это небольшая перемычка, которая соединяет вход и выход змеевика.

Монтаж крепления. Если кронштейн с разъемным кольцом, то сначала устанавливают основную его, устанавливают полотенцесушитель, а затем окончательно закрепляют конструкцию. Если кольцо неразъемное, его предварительно надевают на трубу. Если элемент отличается от стандартных изделий, то следует действовать согласно инструкции, которую прилагает производитель.

Читайте также:  Дюбель-хомут и другие популярные способы крепления кабеля

Монтаж, затягивание «американок». На выходы змеевика с использованием герметизирующей пасты, сантехнической пропитки устанавливают «американки». Хорошо затянутая накидная гайка позволяет сделать соединение максимально надежным.

Отметка. Прислонив полотенцесушитель к выводам, выравнивают его положение по уровню, после чего карандашом отмечают места для отверстий на стене. Рекомендуется делать пометки через отверстия для крепежа.

Подготовка отверстий. Если стена облицована плиткой, то берут сверло для плитки и углубляются до бетонной стены. Потом берут бур для бетона и продолжают сверление. В получившееся отверстие забивают дюбель. Специальные плиточные сверла помогут избежать трещин, сколов, крошения облицовки.

Фиксация полотенцесушителя. Установив изделие на место, закрепляют опорные пластины. Для этого вставляют стопорные винты в дюбеля, вкручивают их отверткой до полного углубления. Вращением регулировочных винтов выставляют змеевик параллельно стенам. С помощью кронштейнов регулируется расстояние до стены.

Затягивание креплений, проверка системы. Все фитинги, установленные на полотенцесушитель, проверяются, подтягиваются, закручиваются. Важно не переусердствовать, чтобы не сорвать резьбу. Для проверки качества работ медленно открывают кран подачи воды, потом спуска. Хорошо прикрепленный прибор должен греться, не протекать.

Пускать воду в змеевик нужно постепенно, чтобы избежать гидроудара.

Монтаж электрического полотенцесушителя выполнить значительно легче. Он проводится в несколько этапов:

• подготовка устройства;
• фиксация креплений;
• разметка;
• подготовка отверстий;
• фиксация прибора;
• укладка скрытой проводки;
• закрепление декоративных накладок.

Подготовка устройства. Теплоноситель распаковывают, комплектующие для полотенцесушителей вынимают, растягивают шнур, чтобы он выпрямился. Если в крепежных планках предусмотрены отверстия, то пропускают провод через них. Купленный в холодное время года прибор должен прогреться до комнатной температуры.

Фиксация креплений. Элементы устанавливают на заднюю сторону прибора.

Разметка. Приложив полотенцесушитель к стене, выставив его по плоскости, намечают места для отверстий. В месте сверления рекомендуется наклеить малярную ленту, что позволит сохранить отделочный материал в целости после работы дрелью, избежать крошения.

Подготовка отверстий. Выбрав подходящее по диаметру сверло, проделывают отверстие в стене, потом в него забивают дюбель.

Фиксация прибора. Приложив полотенцесушитель к стене, выставляют положение при помощи строительного уровня. Когда все будет готово, закрепляют изделие.

Укладка скрытой проводки. Провода змеевика соединяют с проводкой, выходящей из стены, а место стыка изолируют. Весь пучок проводки прячут в кабель-канал или под отделочные материалы.

Закрепление декоративных накладок. Монтажные планки, на которые устанавливался теплоноситель, скрывают накладками. Осталось последнее – проверить работу змеевика.

Процесс установки полотенцесушителя может быть простым или сложным, так как все зависит от конструкции, выбранного крепежа, наличия инструментов, опытности мастера. Для упрощения работы следует выбирать электрический теплоноситель с подключением в розетку.

Как закрепить полотенцесушитель к стене в ванной, обзор крепежных элементов

Как закрепить полотенцесушитель к стене в ванной, обзор крепежных элементов

Ванная — это место, где каждый из нас привык наслаждаться уединением и особым комфортом. Для поддержания оптимальной температуры в помещении устанавливают полотенцесушитель.

Змеевики представляют собой изогнутую П, М, U-образную трубу, которая подключается к домашней системе отопления.

Краткий экскурс в мир полотенцесушителей

Основная задача любого устройства – поддержание влажности и температуры на оптимальном уровне. Чаще всего полотенцесушители крепят на стену на кронштейнах. Распространенными типами проборов являются:

• водяные;
• электрические.

По внешнему виду выделяют:

• М-образные;
• П-Образные;
• U-образные;
• Лесенки.

Независимо от того, какую модель полотенцесушителя вы купили в Леруа Мерлен или другом торговом центе, монтаж на стене должен быть выполнен прочно. Установку лучше доверять специалистам.

Конструктивные особенности змеевиков

Еще 5-7 лет назад в строительных магазинах не было такого ассортимента крепежа для радиаторов, поэтому держатель представлял собой простой металлический крюк, зафиксированный в стене.

К сожалению, такой монтаж не мог похвастаться надежностью. В сегодняшних реалиях оптимальным крепежным элементом являются кронштейны. Они состоят из следующих элементов:

• Крепежная полка (шильда с отверстиями для саморезов) – в основании змеевика реализована специальная полочка, непосредственно которой производится монтаж к стене (например, саморезами на плитку). Для максимально надежной фиксации в каждую полочку загоняют по 2 самореза.
• Ножка для полочки – с одной стороны ножка имеет кольцо фиксации полотенцесушителя, а другая сторона прочно соединена с крепежной полочкой. Высота ножки – не более 5 см и этого вполне хватает для того, чтобы прочно закрепить полотенцесушитель к стене. В редких случаях (особенно для малогабаритной ванны) можно выбрать крепление с телескопической ножкой, которое можно укоротить или удлинить.
• Кольцо фиксации – кольцо фиксируется на трубе устройства, чтобы исключить его люфт.

Тяжелые змеевики и дизайнерские модели требуют установки дополнительных точек крепления на стену, чтобы равномерно распределить вес. Элементы крепежа могут быть 28, 32, 38 мм и зависят от диаметра трубы.

Виды креплений

Цена и разнообразие креплений впечатляют. Чаще всего крепежные элементы уже идут в комплекте со змеевиком (производители вкладывают оптимальные фиксаторы с необходимой несущей способностью), но их не всегда удается приспособить на стенах.

Самые популярные виды креплений:

• Разъемное. Применяется для настенных радиаторов и состоит из двух частей. Первая часть надевается на основную трубу прибора, вторая часть фиксируется на поверхности плитки или гипсокартона с учетом нужной высоты. После этого отдельный части соединяются между собой (соединение действительно крепкое). Главный плюс такой системы – в любой момент можно демонтировать змеевик.

• Неразъемное. Это монолитный крепеж в виде кронштейна, в который вставляется труба полотенцесушителя и после этого он крепится прямо на поверхность стены. При демонтаже придется проявить смекалку, чтобы не испортить облицовку стенки.
• Телескопическое. Как уже говорилось, этот крепеж выполнен в виде выдвигающейся трубки с фиксирующим кольцом. Специалисты рекомендуют устанавливать на такие элементы только электрические приборы.

При выборе фиксирующих элементов для радиатора, обратите внимание на материал, из которого они выполнены. Он должен быть устойчив к коррозии. Также элементы должны дать вам возможность произвести крепеж с учетом диаметра трубы и нужной высоты.

Крепим самостоятельно по шагам

При наличии инструмента и должной сноровке – установить полотенцесушитель можно самостоятельно, но помощь кого-либо из членов семьи будет весьма кстати. В процессе монтажа можно столкнуться с самыми непредвиденными задачами, поэтому заранее подготовьте:

• болгарку;
• разводной ключ;
• отвертку;
• ключ для американки;
• уровень для ровного выведения дырок;

• дрель со сверлом по стеклу и плитке.

Установка, замена и фиксация змеевика должна проводиться только в период отсутствия отопления. В обратном случае, выключение отопительного стояка может стать причиной испорченных отношений с соседями.

Пошаговая инструкция выглядит так:

1. Перекройте водопроводный стояк.
2. Зафиксируйте на стене кронштейн, используя саморезы или другие элементы (например, дюбель-гвоздь 6х40 мм).
3. Наденьте полотенцесушитель на прикрученные кронштейны.
4. Проведите подключение стояка с элементом подачи воды в змеевик. Для этих целей вам обязательно понадобятся прямые и/или угловые фитинги. Оптимальными считаются “американки” с накидной гайкой. Не лишним будет запастись шаровым краном.
5. Затяните хомуты, проверьте качество резьбы.
6. Дополнительно загерметизируйте получившиеся швы с помощью сантехнической подмотки.

Если установка ведется на гипсокартон, то места крепления с обратной стороны советуем укреплять несущей пластиной или распределительным профилем для усиления опоры.

На этом процесс крепления можно считать завершенным. При правильном выборе конструкции и мета установки, вы не столкнетесь с особыми сложностями.

Ванные комнаты люди стараются оформить как можно оригинальнее. Одно из популярных функциональных украшений – полотенцесушитель. Выбирают его с пристрастием. Чтобы он эстетично выглядел, к нему подбирают красивые держатели. В статье рассказывается о том, как выбрать и прикрепить держатель для полотенцесушителя к стене.

Выбор крепления для полотенцесушителя

При выборе крепежа для установки отопительных приборов типа сушилок учитывают следующее.Вес:

• самого прибора;
• теплоносителя;
• предметов, которыми он будет загружен.

Материал стен в санузле:

• бетон;
• кафель;
• дерево;
• гипсокартон.

Учитывая значительный вес прибора при полной нагрузке – примерно 30 кг, необходимо отметить особенность крепления полотенцесушителя к гипсокартонной стене.

До монтажа плит на каркас в том месте, где будут устанавливаться крепления для полотенцесушителя, к основной стене прибиваются закладные – это доски толщиной 30–40 мм.Если помещение уже обшито и разобрать обшивку нельзя, чтобы установить закладные, то на помощь приходят специальные саморезы и дюбеля.Они выдерживают такие нагрузки, как:

• обычный саморез – до 3 кг;
• дюбель «Бабочка» – до 10 кг;
• дюбель «шнек» с саморезом при двухслойной обшивке – до 15 кг;
• дюбеля с болтом «Зонтик» и «Хартмут» – выдержат вес около 35 кг.

Здесь дана нагрузка на одно крепление. У полотенцесушителя крепежных точек как минимум две, поэтому его можно крепить к гипсокартону дюбелем с болтом «Зонтик» или «Хартмут» без закладных.

Типы полотенцесушителей

Эти устройства бывают двух видов:

• водяной;
• электрический.

Каждая из этих сушилок крепится по-разному. Далее рассмотрим крепление обоих типов по отдельности.

Водяной полотенцесушитель. Его монтаж довольно сложный. Главные трудности заключаются в следующем:

1.  Если обустройство сушителя планируется в многоэтажном доме, то придется на какое-то время создать неудобства соседям.
2. Врезку в систему горячего водоснабжения самостоятельно сделать практически невозможно. Необходимо получить разрешение в ЖЭК.
3. Монтаж полотенцесушителя без специалиста-сантехника не получится.

Читайте также:  Какие бывают сифоны для душевого поддона: разновидности конструкции, критерии выбора, монтаж сифонаРешив эти вопросы, можно подбирать детали для монтажа нагревательного прибора.

Типы крепежа

Для железобетонных, деревянных и гипсокартонных стен применяют кронштейны следующего типа:

•  разъемные – с ним удобно устанавливать полотенцесушитель;
•  неразъемные – применяются, но их монтаж крайне сложный;
•  телескопические – пользуются наибольшей популярностью.

Материал вышеуказанных крепежных элементов – хромированная латунь.Для гипсокартона:

• саморезы «металл–металл»;
• дюбель с саморезом: «бабочка», «шнек»;
• дюбель с болтом: «Зонтик», «Хартмут».

Разъемные и телескопические кронштейны

Для монтажа полотенцесушителей это наиболее подходящий вариант.Разъемный крепеж представляет собой кольцо на ножке. При установке эти детали разъединяются.Кольцо надевается на змеевик, а ножка крепится к стене. При сборке они соединяются.Телескопические кронштейны выполняют две функции: первая – опора, вторая – регулировка зазора между стеной и телом прибора.По конструкции они похожи на разъемные, только ножка имеет возможность двигаться. Это позволяет изменять расстояние на определенную величину.

Неразъемные опоры

Их конструкция – кольцо, припаянное к ножке опоры, из-за чего во время монтажных действий создаются большие неудобства. Это крепление сейчас применяется редко.

Типы фитингов

Все нижеперечисленные детали изготавливаются из латуни с хромированным покрытием:

• отводы, углы;
• тройники и коллекторы;
• крестовины;
• муфты;
• штуцеры, отражатели;
• заглушки, пробки, колпаки;
• переходники — сгоны, ниппели, футарки, «американки».

Фитинги относятся к опорным элементам устройства. Устанавливаются на входные и выходные патрубки горячего водоснабжения. К ним присоединяется змеевик, и получается жесткая конструкция.Подбираются в зависимости от конфигурации устройства и его места расположения в помещении. Создают эстетичный вид прибору.

«Фитинг» означает собирать, монтировать. В сантехнике это часть трубопроводной системы.

Виды фитингов в зависимости от назначения:

• Отводы, углы изменяют направления трубопровода.
• Тройники создают один отвод от главной трубы.
• Крестовины создают условия для подключения сразу четырех труб или двух отводков от одной трубы.
• Муфты служат соединителем двух труб с одним и тем же диаметром.
• Переходники предназначены для соединения труб, разных по величине.
• Заглушки применяются для закупорки окончания труб.
• Штуцеры соединяют гибкие шланги.

Читайте также:  Рекомендации по выбору и правильной установке сифона для стиральной машиныДля установки электрического устройства потребуется всего четыре разъемных или телескопических держателя.Фитинги применяются для дизайнерского оформления самого прибора. Их не требуется подключать к трубам горячего водоснабжения.

Выводы

При выборе и монтаже крепления для полотенцесушителя необходимо придерживаться следующих рекомендаций:

1. Обязательно учесть вес прибора с нагрузкой.
2. Выяснить, из какого материала сделаны стены в помещении, где будет устанавливаться сушильный аппарат.
3. Проконсультироваться у знающих людей, возможна ли установка водяного полотенцесушителя в вашей квартире. Если нет, то воспользуйтесь альтернативным вариантом и приобретите электрическую сушилку.
4. Далее, подберите кронштейны и фитинги, подходящие к вашему нагревательному прибору.
5. Пригласите мастера или самостоятельно прикрепите сушильное устройство к стене.

<index>

Повышенная влажность и плохая вентиляция приводят к появлению плесени на халатах, полотенцах и отделке ванной. Для просушки вещей и воздуха в помещении можно использовать полотенцесушитель — прибор, который подключается к электросети или водяному теплоносителю.

Чаще всего устройство монтируется в стояк горячего водоснабжения или отопления, поэтому во избежание аварий нужно строго соблюдать правила установки полотенцесушителя.

Разновидности полотенцесушилок

По виду теплоносителя сушилки для полотенец классифицируются на:

1. Водяные. Эти устройства подключаются к стояку горячей воды или отопления. Металлическая труба служит одновременно стойкой для просушиваемых вещей и проводником горячей воды. Преимуществом водяных полотенцесушителей являются минимальные затраты на обогрев, а недостатком — высокий риск затопления при неправильном подсоединении.

2. Электрические. Они монтируются поблизости от розетки и подключаются к сети. Преимущество устройства заключается в том, что его можно включить в сеть без вмешательства в систему водоснабжения. Главным его недостатком является большое энергопотребление: удельная мощность электрического змеевика на 1 квадратный метр ванной составляет 150-160 Вт, что соответствует 0,6-1 кВт для среднего санузла.

3. Комбинированные. Они состоят из двух рабочих рамок. Одна из поверхностей нагревается при прохождении горячей воды, а вторая — при разогреве электрического теплоэлемента (ТЭН). Многие комбинированные приборы снабжены поворотной внутренней рамкой.



В зависимости от формы полотенцесушители делятся на следующие типы:

• скоба (П-образный);

• змеевик (М-образный);

• «Лесенка»;

• «Фокстрот» (скоба с внутренним змеевиком);

• «Модерн» (лесенка со смещенными опорами и перемычками).

Размер и форма прибора подбираются в зависимости от дизайна помещения и объема нагреваемого воздуха. Нагреватели типа «Лесенка», «Фокстрот» и «Модерн» подойдут для просторного санузла, а скобы и змеевики — для ванной небольшой площади.

Сушилка для полотенец может быть изготовлена из латуни, меди, углеродистой или нержавеющей стали. Стальную поверхность защищают хромированием. Тип прибора подбирается в зависимости от дизайна ванной и материала, из которого выполнен стояк.

Во избежание образования гальванической пары, которая приводит к ржавению, к металлической трубе подсоединяется сушилка из того же материала. Полипропиленовый (пластиковый) стояк допускает использование любого материала.

Особенности и способы монтажа полотенцесушителя

Электрический полотенцесушитель прикрепляется к стене и подключается к сети через розетку. Нельзя располагать ее над ванной (2,25 м от дна). Если расстояние до чаши составляет менее 60 см, то нужно оборудовать прибор защитой от брызг. Розетка для сушилки должна быть защищена от попадания влаги и обладать запасом мощности.

Работа водяного полотенцесушителя основана на принципе гравитационного насоса. Циркуляция теплоносителя происходит под давлением его массы, поэтому неправильный выбор изгиба или сужение труб может привести к прекращению движения воды. Сушилку можно установить путем бокового, диагонального (косого) и нижнего подключения.

При боковом подключении патрубки подводятся к одной стороне прибора, а при косом — к противоположным (например, к дальнему от стояка верхнему углу и ближнему нижнему). В обоих случаях подача теплоносителя осуществляется сверху.

Если диаметр подводящей трубы более 32 мм, а отдаленность сушилки от стояка не превышает 2 м, то подвод может быть горизонтальным (перпендикулярно к основному стояку). В других случаях нужно усиливать гидравлическое давление за счет правильного уклона: он составляет 2-3 см на каждый метр подводки.

Точки врезки в стояк должны располагаться выше и ниже соответствующих подводов полотенцесушителя. Это позволяет воде двигаться под давлением в общей системе и собственным весом.

Оптимальный диаметр подводки составляет 25 мм для армированных полипропиленовых труб и ¾ дюйма — для стальных.

При подключении снизу оба патрубка подсоединяются к нижним отводам сушилки. Преимуществом такой схемы является независимость от направления теплоносителя. При движении воды сверху вниз отвод располагается ниже уровня полотенцесушителя, а верхний — вровень с ним.

Если из-за размеров прибора или отсутствия свободного пространства на стене нельзя выполнить боковую или нижнюю подводку, то можно применить альтернативные схемы подключения. При выборе нужно соблюдать принцип гравитационного насоса.

При установке полотенцесушителя нужно соблюдать следующие условия:

1. Диаметр трубы сушилки должен соответствовать диаметру стояка отопления или горячей воды. Использование более тонкого изделия или сужающих фитингов приводит к нарушению циркуляции воды.

2. Между подводящей и отводящей трубами устанавливается перемычка (байпас). Она обеспечивает оптимальную скорость движения воды и сохраняет ее температуру за счет разделения общего потока. На участке между байпасом и полотенцесушителем можно установить запорные краны, которые позволят отключать прибор без перекрытия стояка. Перемычка располагается вровень с общей трубой или смещается в сторону сушилки. Диаметр байпаса может быть таким же, как у подвода, либо на 1 типоразмер меньше. Сужение допустимо только при боковом подключении.

3. Ставить запорные краны до перемычки запрещено. На подводящей трубе и байпасе можно смонтировать трехходовые или шаровые вентили, которые позволят направлять воду в перемычку или нагреватель.

4. Прибор рекомендуется устанавливать на расстоянии 1,2 м от пола. Проем между змеевиком и облицовкой зависит от его диаметра. Если последний составляет до 25 мм, то расстояние до стены должно быть не меньше 3,5-4 см, а если более 25 мм, то от 5-7 см.

5. Крепеж полотенцесушителя должен обеспечивать некоторую свободу движения. Жесткие сварные соединения не применяются, т.к. при расширении металлической трубы в швах будут накапливаться микродефекты.

При установке нужно стремиться уменьшить количество переходников, соединений и изгибов. Каждый из этих элементов является потенциальной точкой протечки.

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

При подключении к отопительной сети пользоваться полотенцесушителем можно будет только в холодное время года. Однако за счет принудительной циркуляции горячей воды он будет оставаться теплым круглые сутки.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

1. Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.

2. Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.

3. Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.

4. Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

Технология работы с моделью «Лесенка»

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Последовательность установки прибора такая же, как и для змеевика. Форма нагревателя учитывается только при выборе схемы и разметки крепления. Кронштейны устанавливаются в 2 точках на уровне середины «лесенки».

Врезка в централизованную отопительную систему

Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.

Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.

Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.

Подключение полотенцесушителя в загородном доме

Монтаж нагревателя в частном доме имеет ряд преимуществ:

• не требуются разрешение УК и оповещение соседей;

• габариты прибора не ограничиваются стандартными размерами ванной в многоквартирных домах;

• при наличии собственной чистой скважины трубы не забиваются осадком и грязью, можно приобретать импортную систему, требовательную к качеству теплоносителя;

• владелец может устанавливать запорную арматуру в любой точке, т.к. прекращение циркуляции воды не влияет на ее наличие и температуру у других пользователей ГВС.

В загородных домах прибор устанавливается по тому же алгоритму, что и в квартире.

Распространенные ошибки при самостоятельном подключении

К основным ошибкам самостоятельного монтажа сушилки относятся:

1. Неправильная форма и уклон подводящих труб. Отсутствие уклона на узких соединениях и врезка патрубка выше уровня отвода приводят к застою теплоносителя. Наличие петель («горбов» на верхнем патрубке и «провалов» на нижнем) делает систему неработоспособной.

2. Установка запорной арматуры перед байпасом, без перемычки или на ней. Перекрытие крана при отсутствии альтернативного пути для теплоносителя приводит к полному прекращению ГВС и падению температуры в стояке.

3. Стравливание воздуха из системы, подключенной к стояку отопления. Многие пользователи не уточняют тип подсоединения нагревателя. Ошибочно принимая остывание труб за признак воздушной пробки, они пытаются отсоединить патрубок и стравить газ. В стояке отопления всегда присутствует вода, поэтому при демонтаже без перекрытия общего крана в квартире произойдет потоп.

4. Использование металлопластиковых труб для подвода. Для экономии места некоторые новички ставят на отводы полотенцесушителя гибкие шланги. Это приводит к увеличению гидравлического сопротивления, завоздушиванию системы и застою теплоносителя. Кроме этого, фитинги для металлопластиковых систем имеют толстую внутреннюю часть, которая укрепляет соединение, но локально сужает диаметр трубы.

5. Слишком сильное сужение байпаса. Уменьшение диаметра перемычки более чем на 1 размерный шаг ухудшает циркуляцию, снижает температуру воды во всех точках водозабора, которые находятся ниже, и негативно влияет на напор по всему стояку.

Ошибки в разводке труб не только снижают давление в системе ГВС, но и увеличивают нагрузку на соединения сушилки. Если неправильный монтаж спровоцирует затопление или аварию на стояке, то владелец квартиры будет вынужден оплачивать ущерб соседям.

</index>

Похожие статьи

Самостоятельная сборка душевой кабины «Ниагара»Порядок установки проточного водонагревателяКак пользоваться душевой кабинойКак пользоваться джакузи дома

Подпишитесь на нас, пожалуйста!

Мы не будем спамить, честно!

Спасибо, большое, Вы сделали нас счастливее!

Какая-то ошибка, приносим свои извинения!

Очень просим подписаться на наши новости!

</h6>Используемые источники:

• https://sovety-vannoy.ru/santexnika/polotencesushiteli/kreplenie-polotencesushitelya-k-stene.html
• https://krepezhinfo.ru/kreplenie-polotentsesushitelya-k-stene/
• https://polotentse-sushitel.ru/kak-zakrepit-polotencesushitel-k-stene-v-vannoj.html
• https://vannayaa.ru/elektrik-santehnic/kreplenie-dlya-polotentsesushitelya.html
• https://stroitelniportal.ru/svoimi-rukami/ustanovka/ustanovka-polotentsesushitelya-v-vannoj-svoimi-rukami/
