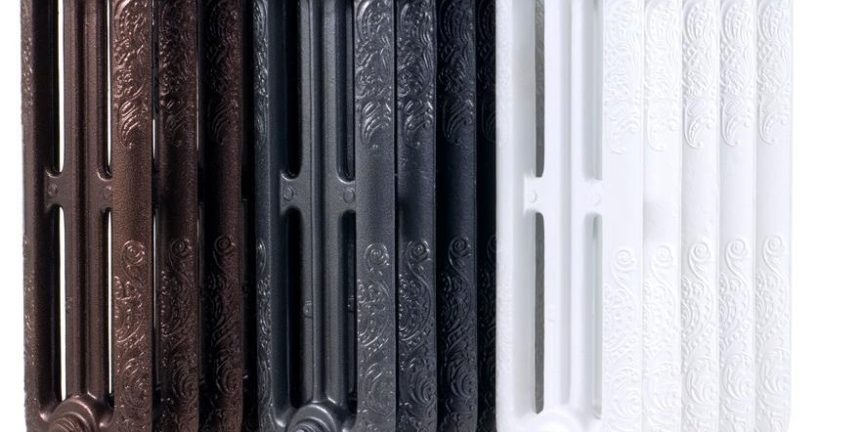

Чугунные батареи – приборы, которые знакомы всем владельцам домов и квартир. Безупречная длительная служба агрегатов заслужила уважение и потому они до сих пор востребованы в магистралях центрального отопления. Прочные и практичные батареи обладают множеством достоинств, но есть и некоторые минусы. Рассмотрим, как выполняется установка чугунных радиаторов отопления своими руками, а также возможности и особенности батарей.

Достоинства и недостатки чугунных радиаторов

Мастера наделяют батареи немалым количеством преимуществ:

1. Долгий срок эксплуатации. Пользоваться батареями можно от 50 и более лет.
2. Стойкость к коррозии. Чугун практически никогда не ржавеет, а отметки коррозии, появляющиеся снаружи, легко снимаются шлифовкой.
3. Прочность, накопление больших объемов тепла. Толстостенные отопительные приборы не деформируется от случайных ударов, а благодаря толщине стенок, способны накапливать тепло и медленно его отдавать. Благодаря такому свойству в доме сохраняется тепло даже после отключения котла.
4. Сравнительно небольшая стоимость приборов, простой монтаж.
5. Сниженные требования к качеству теплоносителя.

На заметку! Чугунные батареи протекают крайне редко. Встречается протечка только при повышении давления в системе или при плохой герметичности стыков. Если батареи стоят давно, теплоноситель не менялся, то благодаря естественному засорению малая щель затягивается сама.

К недостаткам относятся:

• батареи служат долго, поэтому повышается угроза скопления ржавчины, осадка – приборы придется промывать;
• небольшая площадь теплоотдачи, из-за чего приходится увеличивать количество секций;
• большой вес батарей – чтобы установить чугунный радиатор отопления, нужны крепкие стены, слабые конструкции придется упрочнять;
• малая скорость передачи тепла, отчего помещение прогревается дольше, чем при использовании стальных или других агрегатов.

На заметку! Чтобы комната прогревалась быстрее, секций в батарее должно быть 7-10 штук.

Подготовка батарей из чугуна к установке

Прежде чем фиксировать радиаторы, необходимо подготовить стену. Зона монтажа должна быть прочной, если стены отделаны гипсокартоном или другой облицовкой на каркасе, следует либо разобрать обрешетку, либо подготовить прочную опору.

Реклама

Совет! Чтобы избежать риска обрушения стены, для деревянных конструкций лучше купить прочную планку или подставку, а для кирпичных стен подготовить нишу и купить длинные кронштейны.

Крепление радиаторов отопления к стене начинается с определения зоны монтажа.

Проще всего брать за основу требования к размещению агрегатов по отношению к подоконнику, стенам и полу:

1. Найти середину оконного проема. От найденной точки вправо и влево отложить половину длины радиатора – определить зону крепежей.
2. Между полом и нижней границей радиатора должно быть 8-14 см.
3. От верхней части радиатора до подоконника нужно оставить пространство в 10-12 см.
4. От стены батарея должна отстоять на 3-5 см.

Подготовка к монтажу – это выравнивание стены, включая заделку сколов, выбоин. После этого панель обработать жидким стеклом и защитить теплоотражающим фольгированным экраном. Такая мера позволит снизить потерю тепла до минимума.

После подготовки покупаются необходимые крепежи, комплектующие, которые нужны для установки и запуска батарей в работу.

Рекомендуем к прочтению:Замена отопительных труб в квартире и как их спрятать

Совет! Монтаж чугунных радиаторов отопления выполняется с наклоном в сторону течения теплоносителя. Так можно избежать завоздушивания отопительной магистрали.

Техника соединения секций чугунных батарей

Сборка чугунных радиаторов отопления своими руками проводится с помощью специального ключа в 5/4 дюйма для уже эксплуатируемых радиаторов и в 1 дюйм для новых. Также потребуется футорка.

Ничего сложного в стыковке секций нет:

• для замера глубины вставить ключ в батарею;
• отметить глубину мелом;
• осмотреть футорку для ключа, которая бывает правой/левой и обозначает схождение и расхождение секций;
• если ход футорки по часовой стрелке – резьба правая, вкручивать следует именно по часовой стрелке, если против – резьба левая, крутить придется именно так;
• совместить секции так, чтобы они прижимали прокладку с ключом;
• считая полные повороты, повернуть ключ – все секции соединяются на одинаковое количество поворотов ключа;
• стыки прихватить, оценить ровность совмещения и потом прикрутить все соединения.

На заметку! Для прочной стыковки хватит 3-4 полных оборота ключа.

Материалы и инструменты для выполнения работ

Чтобы выполнить работы, пригодится весь набор расходных элементов для установки радиаторов и некоторые дополнительные материалы:

1. Заглушки. Их считают по количеству выходов из батареи и виду подключения. При боковом типе подключения будет 4 выхода, из которых 2 на трубопроводы, 1 для крана Маевского, а заглушку нужно на 1 выход. На 2 радиатора при боковом подключении – 2 заглушки и так далее.
2. Кронштейны. На чугунную батарею нужно 4 кронштейна – 2 на верхний коллектор и 2 на нижний.
3. Кран Маевского. Это арматура для спуска воздуха, которая устанавливается на верхний выход радиатора.
4. Переходники. Элементы продаются в комплекте с батареей, если их нет, то нужно подбирать детали по диаметру трубопровода, к которому подключается радиатор.
5. Запорную арматуру. Это шаровые, регулировочные краны.

На заметку! Если на батарее в квартире уже установлен кран Маевского, то запорная арматура не нужна.

К вспомогательным материалам относятся:

• фум-лента;
• сантехническая паста для герметизации стыков;
• льняная подмотка;
• дрель или перфоратор;
• дюбеля с пластиковыми колпачками;
• присоединительная арматура для стыковки с трубопроводом и фитингами – выбирается арматура по типу трубопровода.

Крепление радиатора к стене

Сначала в стене нужно просверлить отверстия, в которые потом вставить колпачки от дюбелей и вкрутить в колпачки кронштейны. Если пластикового колпачка нет, можно обойтись деревянной пробкой, в которую вкрутить дюбель с кронштейном. Фиксаторы размещаются строго по горизонтали, проще всего сделать промеры предварительно, отметить зоны монтажа точками.

Совет! Если стена неровная, то проще всего устанавливать радиаторы на вкручиваемые крюки. Такие фиксаторы позволяют регулировать расстояние от стены до батареи.

Нижние кронштейны нужно устанавливать так – отложить от нижнего коллектора батареи вниз 1-1,5 см, это упростит процесс навешивания. Можно приложить батарею к стене, отметить границы коллектора, места вкручивания кронштейнов. Потом убрать батарею, вкрутить фиксаторы, поместить радиатор на стене.

Совет! Перед тем как навешивать батареи, необходимо проверить прочность фиксации всех кронштейнов. Если крепежи дают свободный ход, лучше перекрутить крюки, иначе фиксатор рано или поздно расшатается от веса радиатора с теплоносителем, батарея обрушится.

Правила обвязки чугунных радиаторов

Есть несколько видов обвязки – односторонняя, диагональная, седельная. Присоединение выполняется по рекомендации производителя, который рекомендует выходы для подключения трубопровода прямого и обратного тока жидкости.

Рекомендуем к прочтению:Установка и обвязка котла отопления в частном доме

После изучения техпаспорта выполнить обвязку:

1. Односторонний тип применяется в квартирах, может быть одно-, двухтрубным. Если система однотрубная, необходимо установить байпас, который нужен для спуска теплоносителя из батареи без нарушения функциональности системы отопления. Кран на байпас ставить не нужно, потому кран Маевского и регулировочные краны из комплекта следует убрать. Стыковка осуществляется сгонами, оснащенными резьбой с обоих концов. После соединения зоны стыков подмотать льняной нитью, сверху обмазать герметизирующей сантехнической пастой. При наличии двухтрубной системы в квартире или доме байпас не нужен, а вот кран Маевского устанавливается в обязательном порядке. Подключение чугунных радиаторов отопления к магистрали осуществляется так – в верхнее выходное отверстие подводится труба подачи, в нижнее – обратной циркуляции теплоносителя.
2. Диагональная обвязка с нижней разводкой подразумевает подключение трубопровода подачи к верхнему отверстию в коллекторе с одной стороны батареи, обратки – к нижнему отверстию с другой стороны. Второй верхний выход закрывается краном Маевского, а 4-е отверстие закрывается заглушкой. Если система отопления однотрубная с вертикальными стояками, то батарея к магистрали присоединяется только с предварительной установкой байпаса.
3. Седельная обвязка при нижней однотрубной разводке осуществляется с байпасом или без него. Краны нужно устанавливать даже без применения байпаса, а между кранами размещается перемычка – сгон с резьбой на обоих концах.

Важно! Установка кранов на батареи отопления при седельной обвязке – обязательная процедура. Краны позволяют быстро осуществить прочистку батарей, сгонку воздуха и демонтаж радиаторов при необходимости замены.

Процедура опрессовки и тестирования системы

Опрессовкой называется заполнение контура водой под давлением и последующий замер показателей манометра. Если показатели изменяются, в системе есть течь, ее нужно устранить. В процессе залива воды надо открыть кран для спуска воздуха, запор расположен в самой крайней точке системы.

При отсутствии протечки можно делать тестовый прогон теплоносителя и запускать батарею в эксплуатацию. Иногда возникают сложности и вопросы, как подсоединить полипропиленовую трубу к чугунной батарее. Мастеру нужно взять американку (МНР) с накидной гайкой на вентиле, стыковать детали с уплотнением и последующей герметизацией.

Чистка чугунного радиатора при выявлении засора

Нужно снять батарею, промыть и установить на место. Работы выполняются с помощником, так как вес изделия достаточно большой. Проводить процедуру следует в летнее время, когда теплоноситель не циркулирует по системе. Чтобы устранить внутренние засоры, нужно в горячей воде растворить соду кальцинированную, затем раствор залить в батарею и немного встряхнуть прибор. Главное – закрыть заглушки по обеим сторонам, чтобы жидкость не вытекла.

Оставить батарею на 1,5-2 часа с содовым раствором внутри, затем простучать по радиатору молотком или палкой, но не сильно, так от внутренних стенок отвалится ржавчина и примеси. Теперь остается открыть заглушки, вставить в одно из отверстий шланг и промыть радиатор изнутри хорошим напором воды. После промывки батарея устанавливается на место.

Сколько стоит поставить чугунный радиатор?

Если по каким-то причинам поставить батарею своими силами не получается, на помощь придут специалисты. Узнавая, сколько стоит установка радиатора отопления, нелишним будет уточнить комплекс работ. Если мастер только навесит батарею, то работы оцениваются от 15$ (1000 руб.), а при закупке расходников, стыковке секций и выравнивании стены смета значительно повысится.

Секция стоит от 25$ (1600 руб.), вместе с комплектующими и кранами радиатор обойдется в 300$ (21000 руб.) – это своими руками. Те же работы в фирме оцениваются от 500-550$ (35000 руб.).

</index>Содержание

Крепление батарей отопления к поверхности стены – процесс не трудоемкий, но имеющий свои особенности и тонкости. Монтаж батарей отопления к стенам является одним из важных этапов работ по организации отопительной системы. Правила фиксации радиаторов, в первую очередь, зависят от материала, из которого они изготовлены. Чтобы сделать это надежно, следует знать о разновидностях данных элементов отопительной системы, вариантах крепежа и учитывать другие тонкости рабочего процесса. Тогда крепление к стене батарей отопления не вызовет у вас трудностей.

Разновидности и особенности батарей

• Радиаторы чугунные отличаются толстыми стенками и стойкостью к коррозии. Они долго держат тепло и имеют долгий эксплуатационный срок. Однако именно большой вес этих изделий заставляет делать для них максимально прочные крепления и поддерживающие подставки.

• Стальные батареи имеют легкий вес, что делает их монтаж совершенно не трудным. Но они недолговечны и быстро теряют тепло.

• Привлекательны на внешний вид алюминиевые изделия для системы отопления, крепление которых также несложно благодаря легкому весу.

• Самыми универсальными считаются биметаллические радиаторы, сочетающие в себе свойства стальных и алюминиевых конструкций. Монтаж их также не трудоемок.

Крепления для разных видов батарей

Чтобы прикрепить к стене тяжелые отопительные приборы, следует выбирать массивные держатели, способные долгие годы без труда удерживать большой вес. Для таких изделий используют более толстый, основательный металл, чаще всего, маркированный как «усиленный». В продаже для этого имеются кронштейны и крюки, поставляющиеся вместе с дюбелями. После сверления отверстия в стене достаточно вставить дюбель и вкрутить в него крюк.

Зачастую для чугунных батарей применяются ножки, которые могут регулироваться по высоте.  Для того чтобы повесить их на стену из бетона или кирпича, можно использовать стандартные дюбели, но вот в случае гипсокартонных или деревянных стен, будет необходимо предусмотреть дополнительное напольное основание. В этом случае, ножки будут весьма кстати.

Для крепления к стене биметаллических, алюминиевых и стальных радиаторов применяются аналогичные кронштейны, только из более тонкого металла. Удобны в этом случае угловые крепежи, считающиеся универсальными и оснащенные выемками под коллектор. Такие детали могут фиксироваться и справа и слева. Однако для батарей отопления данных видов существуют и специальные стойки,  позволяющие устанавливать их на полу.

Основные тонкости работы

Тип системы отопления играет немаловажную роль во всей работе. При однотрубном отоплении будет необходим байпас, позволяющий при необходимости отключать отдельные участки отопительной системы. Для работы по крепежу радиаторов потребуется подготовить все необходимые инструменты и материалы:

• заглушки и пробки;
• дюбели;
• краны и кронштейны;
• строительный уровень и перфоратор.

Во время крепления радиаторов к стене следует придерживаться некоторых правил, позволяющих сделать работу максимально качественно. В первую очередь необходимо соблюдать следующие размеры:

• Обязательно следует учитывать расстояние конструкции от рядом располагающихся поверхностей. Так, пространство от пола до радиатора должно оставаться не менее десяти сантиметров. Примерно такое же расстояние должно выдерживаться от батарей до подоконника для равномерного распределения воздуха.

• Расстояние от радиаторов до стен необходимо выдерживать в пределах трех сантиметров.

Кроме этого следует учитывать и другие нюансы, позволяющие правильно выполнить крепление элементов отопительной системы:

• Квадратура помещения. От этого параметра зависит количество секций отопительного прибора, что играет немаловажную роль при осуществлении крепления.
• Число кронштейнов должно быть выбрано с запасом. Желательно использовать минимум три кронштейна: два сверху и один снизу. Но лучше всего использовать четыре, по два снизу и сверху. Если размер батареи превышает 10 секций, то рекомендуется увеличить количество кронштейнов до шести.

Порядок действий при креплении батарей к стене

• После проведения всех необходимых расчетов и закупки материалов можно приступать к фиксации приборов отопления. Поверхность стены перед креплением следует подготовить – заштукатурить или наклеить обои.
• Выполняется разметка места под крюки или кронштейны. С помощью строительного уровня и линейки тщательно выполняются все замеры, и только потом осуществляется сверление.

• В проделанные отверстия вставляются дюбеля и вкручиваются крепления.
• Навесив батарею, необходимо проверить правильность ее фиксации и удостовериться в отсутствии люфта. После примерки батарей будет ясно – правильно ли сделана работа. Если радиатор сел плотно, обездвижено и его вес распределен по крепежным деталям, то можно сделать вывод, что все сделано технологически правильно. Исключить возможность перекосов радиатора поможет горизонтальный уровень и прокладки нужной толщины, которые устанавливаются там, где они соприкасаются с кронштейнами.

• Только после этого следует приступать к соединению радиаторов с другими элементами отопительной системы.

Проблемы недостаточного крепления батарей к стене

Правильное и надежное крепление отопительных приборов к стене является гарантией спокойствия и благополучия жильцов квартиры. Недостаточная фиксация батарей, особенно вкупе с нижеследующими факторами, может привести к деформации изделия или разгерметизации швов, что вызовет протечки. Именно поэтому очень важно выполнить их монтаж правильно и надежно.

Итак, факторы, которые усугубляют ненадлежащее крепление батарей:

• механические повреждения приборов во время эксплуатационного срока;
• перекосы радиаторов отопления при заполнении их водой.

<index>

Несмотря на богатый ассортимент радиаторов, выполненных из разного современного материала, чугунные батареи до сих пор пользуются спросом. Конструкции имеют массу достоинств, немного недостатков, главным из которых является массивность. Однако практические качества перевешивают минусы, поэтому установка чугунных радиаторов отопления остается востребованной услугой. Рассмотрим, как выполнить работы самостоятельно без привлечения мастеров.

Преимущества и недостатки чугунных батарей

Специалисты выделяют ряд плюсов:

1. Длительность эксплуатации. Срок пользования от 50 лет дополняется высокой стойкостью к поражению коррозии.
2. Надежность, накапливание большого объема тепла. Толстые стенки радиаторов стойко переносят механическое воздействие и способны накопить повышенное количество тепла, поэтому в доме с батареями из чугуна долго сохраняется тепло.
3. Сравнительно невысокая стоимость радиаторов, простота монтаж. Такие плюсы позволяют устанавливать агрегаты при сокращенных сметах на ремонт.
4. На работу оборудования не оказывает влияние качество теплоносителя, батареи не протекают, в отличие от стальных и других батарей.

Доступный монтаж чугунных радиаторов отопления – явный плюс, но есть и минусы:

• длительность эксплуатации повышает риск скопления ржавчины в виде осадка, приборы придется промывать;
• малая поверхность теплоотдачи рекомендует увеличить количество секций – радиатор должен состоять из 7-10 секций;
• большая масса батарей плюс вес теплоносителя требуют прочного основания для монтажа;
• длительность прогревания помещения из-за сниженной скорости передачи тепла.

Минусов меньше, поэтому рассмотрим, как установить чугунный радиатор отопления своими руками.

Подготовка чугунных батарей к монтажу

Перед выполнением работ следует продумать зону крепления радиаторов.

Для упрощения процесса за основу берутся правила размещения приборов по отношению к полу, подоконнику, стеновым панелям:

1. Сначала найти точку середины оконного проема. Теперь от точки отложить направо и налево расстояние до крепежей.
2. Расстояние от пола должно быть 80-140 мм.
3. Расстояние от подоконника до батареи должно быть 100-120 мм.
4. Расстояние между стеновой панелью и радиатором — не менее 30-50 мм.

Предварительная подготовка включает закуп оборудования, инструментов, комплектующих и отделку стен. Работать проще, когда стена прямая, поэтому следует устранить дефекты (наклон, выбоины), затем обработать плоскость жидким стеклом и разместить теплоотражающий фольгированный экран – это снизит теплопотери до нуля.

Чугунные батареи устанавливаются только на прочные стены, поэтому для деревянных панелей пригодится планка, подставка, а для кирпичных – обустроенная ниша и кронштейны. Стену из облегченных материалов требуется укрепить или подготовить цельную опору.

Рекомендуем к прочтению:Теплоотдача и характеристики чугунных радиаторов отопления

Важно! Размещаются чугунные батареи с небольшим уклоном в сторону транспортировки теплоносителя. Это нужно для защиты от завоздушивания системы.

Как соединить секции чугунных батарей?

Для проведения работ потребуется специальный ключ в 5/4 дюйма для старых радиаторов и в 1 дюйм для новых и футорка.

Осуществляется сборка чугунных радиаторов отопления своими руками так:

• вставить ключ в батарею, замерив глубину (лучше очертить отметку мелом по кругу);
• разобраться футоркой с резьбой ключа, она может быть правой или левой, соответственно, надо обозначать сходятся или расходятся батареи;
• если футорка крутится по часовой стрелке – это правая резьба, вкручивать нужно именно так, с кручением против часовой – левая резьба;
• теперь приставить секции друг к другу так, чтобы прижать прокладку и ключ;
• осторожно проворачивать ключ, считая полные повороты – все секции нужно соединять с одинаковым количеством оборотов ключа;
• прихватить стыки, проверить ровность и закрутить соединения до упора.

Как правило, хватает 3-4 полных витков ключа для прочного присоединения секций.

Инструменты и материалы для работы

Мастеру потребуется полный комплект расходников для монтажа батареи, а также сопутствующие материалы:

1. Заглушки. Их количество определяется по выходам из радиатора и типу подключения. Если используется боковой вид, то выходов 4. Два заняты трубопроводами, 1 краном Маевского, на 1 потребуется заглушка. То есть если радиатор 1, то и заглушка 1, 2 батареи – 2 заглушки.
2. Кронштейны. Их на 1 чугунный радиатор требуется 4 штуки – 2 для верхней части и 2 для нижней.
3. Кран Маевского. Устройство для сброса лишнего воздуха, ставится на верхнее отверстие в коллекторе.
4. Переходники. Нужны для соединения радиатора с трубопроводом, дополнительными элементами, идут в комплекте с батареей.
5. Запорная арматура представляет собой шаровые или регулировочные краны, которые могут идти в комплекте. При наличии крана Маевского в системе отопления в квартире запорная арматура может и не потребоваться.

Вспомогательные материалы:

• фум-лента или подмотка из льняных нитей;
• паста герметическая для обработки стыков;
• перфоратор или дрель;
• дюбеля с пластиковыми колпачками;
• оборудование для присоединения труб, фитингов – его подбирают в зависимости от вида трубопровода.

Крепление батареи к стене

Чтобы фиксация радиатора была прочной, крепление радиаторов отопления к стене начинается с просверливания дырок. Затем в отверстие вставляется пластиковый колпачок дюбеля и устанавливается кронштейн.

Если нет дюбелей, в отверстие ставится деревянная пробка, в которую вкручивается метиз с кронштейном. Удобно использовать вкручиваемые крюки, позволяющие регулировать промежуток между окном и батареей. Размещение крюков должно быть строго по одному уровню. Предварительная разметка точек монтажа вверху и внизу по горизонтали облегчает процесс монтажа.

Важно! При установке чугунных батарей нагрузка распределяется на все кронштейны, поэтому прочность проверяется по всем точкам крепежа.

Установка нижних кронштейнов производится по уровню на 10-15 мм ниже, чем самый нижний коллектор, иначе радиатор не навешивается. Чтобы упростить процесс, следует предварительно приложить радиатор к стене, отметить точки сверления и затем уже выполнять работы по фиксации кронштейнов и навешиванию батареи.

Рекомендуем к прочтению:Крепление радиаторов отопления на кронштейны и подставки

Обвязка чугунного радиатора

Различается седельное, одностороннее и диагональное подключение чугунных радиаторов отопления. Важно читать рекомендации производителя, который дает советы по размещению трубопроводов подачи и обратного тока теплоносителя.

Рассмотрим все варианты обвязки:

1. Одностороннее подключение. Чаще всего встречается в квартирах и может быть одно-, двухтрубным. Для однотрубной системы потребуется байпас, необходимый для отключения радиатора без спускания теплоносителя из системы. Кран на байпас не ставится, поэтому следует убрать из комплекта регулировочные краны, кран Маевского. Соединение сгонами с резьбой на обоих концах, после вкручивания все соединения обмотать льняной подмоткой, поверх нанести герметизирующую пасту. Если в квартире или доме двухтрубная система, байпас не ставится, а кран Маевского – обязательно. К верхнему выходному отверстию крепится трубопровод подачи теплоносителя, к нижнему – труба обратного тока.
2. Диагональное подключение. Если разводка нижняя, то подача заводится к отверстию вверху коллектора с одной стороны, обратка – к нижнему с другой стороны. Во второе верхнее отверстие ставится кран Маевского, последнее закрывается заглушкой. Обвязка трубами при однотрубной системе с вертикальными стояками подразумевает подключение радиатора к трубопроводу с применением байпаса.
3. Седельное подключение. Если разводка однотрубная нижняя, то можно делать байпас или обойтись без него. Краны ставятся, если даже нет байпаса, также между кранами монтируется перемычка в виде сгона – трубы с резьбой на обоих концах. В квартирах с применением вертикальной разводки седельное подключение практически не используется.

Следует знать! Установка кранов на батареи отопления считается мерой обязательной. Это позволяет быстро промыть радиаторы, удалить воздух, чтобы избежать образования пробок, а также запорные краны упрощают процесс демонтажа и замены батареи.

Опрессовка и проверка системы

Опрессовка – процесс проверки отопительной системы путем заполнения контуров и радиаторов водой, воздухом. Чаще всего применяется вода, которая быстро показывает наличие протечек в соединениях. Чтобы заполнить систему, в процессе опрессовки следует открыть кран, который расположен в крайней точке системы и выпустить воздух.

Если нет течи, то система запускается в работу, в противном случае все погрешности нужно удалить и снова протестировать отопление на герметичность. Целостность конструкции зависит от того, насколько правильно выполнены процессы монтажа. Многие хозяева затрудняются с работами, не зная, как подсоединить полипропиленовую трубу к чугунной батарее. Процесс не отличается сложностью – трубопровод с радиатором соединяется через МРН (американка) накидной гайкой на вентиле. Важно лишь уплотнить и герметизировать все стыки, чтобы в дальнейшем не появилась течь.

Как прочистить чугунный радиатор при засоре?

Самый простой способ – демонтировать радиаторы, промыть и поставить на место. Работы осуществляются в летний период, пока нет отопления. Для быстрой очистки применяется кальцинированная сода, которую нужно растворить в горячей воде, а потом воду залить в систему отопления. При этом важно поставить заглушки по обеим сторонам системы.

С помощью второго человека батарею с горячим содовым раствором нужно перевернуть, встряхнуть и оставить с насыщенным составом на 1-1,5 часа, чтобы все отложения растворились содой. Через положенное время постучать по периметру батареи молотком (не сильно), чтобы ржавчина отвалилась от внутренних стенок. Теперь можно открывать заглушки, в одно отверстие вставлять шланг, подсоединенный к горячей воде, пустить мощный поток воды, чтобы промыть радиатор.

Сколько стоит установка чугунной батареи?

Цена радиатора начинается от 25$ за секцию, плюс расходники, время и материалы – в общем установка своими руками может обойтись от 300$. Но не всегда работы выполнимы собственными силами, однако прежде чем обращаться в компанию, следует уточнить, сколько стоит установка радиатора отопления и что входит в услугу. Если мастер осуществит только монтаж кронштейнов, навесит батарею, цена стартует от 15$. При наличии дополнительных работ – выравнивание стены, покупка батареи, прочих расходников и элементов, стоимость услуги увеличится.

</index>

Выбор отопительных устройств из чугуна при наличии на рынке аналогов из стали, алюминия или биметалла – это не дань традиции, а продуманное и взвешенное решение. Установка чугунных батарей современного образца дает возможность получить все преимущества, которыми обладает этот металл при меньшем весе конструкции и большем уровне теплоотдачи.

Преимущества чугунных батарей

Почему-то, когда требуется заменить старые чугунные радиаторы, большинство потребителей ищут альтернативу из других видов металла. Это происходит по простой причине, что они не знают, как выглядят современные образцы батарей из чугуна. У них не только ровная красивая поверхность, которая стильно смотрится практически в любом интерьере, но и новые технические параметры, которые значительно лучше советских аналогов.

Установка чугунных радиаторов отопления нового поколения позволяет сэкономить средства, как на изделиях, так и их подключении. Их не придется подгонять под существующую систему обогрева и докупать дополнительные переходники. При всем этом, они обладают рядом преимуществ перед старыми чугунными батареями:

• Вес новых моделей стал в два раза меньше. Если раньше секция радиатора весила порядка 8 кг, то теперь 3.5-4 кг.
• Так как их внешняя поверхность перестала быть «ребристой», а приобрела гладкую ровную поверхность, то теплоотдача новых устройств стала выше. В старых моделях она составляла 110 Вт, а в новых – порядка 130-140 Вт.
• Устойчивость к качеству теплоносителя у них осталась прежней, а так как каналы достаточно широкие, то чистить их придется намного реже, чем те же биметаллические или алюминиевые секции.
• Зная, как правильно подключить чугунную батарею, можно забыть на ближайшие 20-30 лет о холоде в квартире. Именно такой срок гарантии дают производители на свою продукцию, хотя средний показатель эксплуатации составляет 50-60 лет.
• Рабочее давление в новых чугунных радиаторах по-прежнему 9-12 атмосфер (рабочее) при испытательных 15-ти атмосферах. Они идеально подходят для многоквартирных домов не выше 6 этажей.

При всех своих новых плюсах, этим устройствам свойственны те же минусы, что и у старых «гармошек». Прежде всего, это их хрупкость. Их нельзя ударять, а тем более ронять, но подключение чугунных радиаторов отопления нового поколения позволяет произвести это если не единолично, то по крайней меры без бригады строителей. Со старыми образцами так не получалось, учитывая, что вес одной секции был 7-8 кг, а в батарее их могло быть 12 и более.

Так как цена новых чугунных конструкций невелика, показатели теплоотдачи выше, а вид более стильный, то следует обратить внимание именно на них, тем более что их устаревшие аналоги славно служили людям десятилетиями.

Соблюдением норм при монтаже

Даже зная, как установить чугунную батарею, следует помнить, почему нужно придерживаться норм, утвержденных СНиП. Может, кто-то посчитает это необязательным, и будет неправ, так как любые отклонения от параметров – это не просто нарушение правил безопасности, но и снижение эффективности работы самой системы.

К общим правилам установки радиаторов относятся:

• Положение устройства относительно вертикальной оси окна. Середина батареи должна совпадать с ней. Допустимое отклонение не должно превышать 2 см.
• Батарея должна иметь такое количество секций, чтобы в собранном виде занимать 75% ширины оконного проема.
• В СНиП указано, как закрепить чугунную батарею к стене. Так расстояние между ней и полом по нормам составляет 60 мм, под подоконником 50 мм, а от стены – 25 мм.

Так как расстояние между радиатором и стеной такое маленькое, то перед тем, как подключить чугунные батареи, стоит закрепить на ней теплоотражающую пленку или металлическую пластину. Подобная легкая процедура значительно увеличит теплоотдачу радиатора, так как тепло будет уходить не в стену, а отражаться в помещение.

Когда место выбрано и все расчеты сделаны, можно начинать монтаж чугунных радиаторов отопления своими руками. Для этого потребуется инструменты и необходимые крепежные детали.

Способы крепления и количество элементов

Крепление чугунных радиаторов к стене – это первый этап действий по монтажу, от качества которого зависит дальнейшее подключение и качество работы всей системы. Хотя новые образцы батарей из чугуна имеют вес вдвое меньше своих старых аналогов, слабые кронштейны или неправильное крепление могут со временем стать причиной серьезной аварии. Поэтому следует очень внимательно выполнить эту часть работ, применив один из двух способов установки:

1. Настенное крепление для чугунных батарей является самым распространенным. Как правило, их монтируют под окнами не потому, что так красивее или проще, а чтобы исключить запотевание стекол. Теплый воздух, поднимающийся от конструкции, создает своеобразную завесу, которая не пускает холодные потоки, исходящие от окна в помещение. Основные виды крепежных деталей при этом способе крепления, это:

• Кронштейны из чугуна, которые изготавливаются так же, как и радиаторы, путем литья.
• Фиксаторы из стали, расположенные на полосе из того же металла.
• Штыревые крепления стальные длиной до 30 см. Они подходят для особенно тяжелых конструкций.
• Самыми удобными являются регулируемые фиксаторы из стали. Они позволяют подбирать оптимальное положение батарее и менять его при необходимости.

Если стена кирпичная или железобетонная, то проблем с креплением не будет. Достаточно сделать отверстия в местах, где будут висеть кронштейны, вставить туда дюбеля и закрепить все цементным раствором. А вот как повесить чугунную батарею на деревянную стену или из гипсокартона? Для этого потребуются напольные подставки, которые возьмут на себя большую часть веса конструкции.

1. Напольное крепление применяется как раз в тех случаях, когда стена недостаточно надежна для того, чтобы долго держать на себе вес чугунного устройства. В этом случае специальные напольные кронштейны монтируются в пол, а настенные крепления нужны лишь для того, чтобы держать радиатор в необходимой вертикальной позиции.

Выбрав один из способов крепления, можно приступать непосредственно к установке батареи.

Последовательность подключения

Самый ответственный момент в установке батарей – это их подключение к отопительному контуру и последующая проверка. Чтобы все работы были проведены качественно, нужно соблюдать последовательность монтажа чугунного радиатора.

• Предварительно отключается отопительный контур, прекращается подача теплоносителя в квартиру с последующим сливом его из труб при помощи циркуляционного насоса.
• Батарея вешается на кронштейны с проверкой ее горизонтального и вертикального положения строительным уровнем.
• Из устройства выкручиваются заглушки.
• В том случае, если боковая схема подключения чугунных радиаторов отопления «внедряется» в однотрубный контур, то предварительно нужно установить и подключить байпас с вентилем. Если система двухтрубная, то применяются сгоны с кранами.

Перед тем, как устанавливать чугунные батареи, рекомендуется проверить качество сборки секций и отрегулировать каждый ниппель. После этого, секции сводятся воедино, а конструкция подвергается опрессовке, для проверки качества соединений. Если течи нет, то можно приступать непосредственно к подключению батареи к контуру.

• На последнем этапе проводит установка крана Маевского на чугунные радиаторы.

После подключения всех отопительных элементов, производится пробная проверка качества работ. Она покажет, насколько надежно монтирована система. Для этого в нее под давлением запускается вода. Если нет ни течи, ни непонятных шумов и стуков, значит, все элементы контура подсоединены правильно.

Установка крана Маевского

<Появление этого незаменимого сегодня устройства было вызвано необходимостью. В начале XX века в отопительных системах использовались обычные водопроводные краны, что позволяло жильцам многоквартирных домов сливать горячую воду для своих нужд: стирки, купания, уборки и другого. Естественно, что это влияло на качество работы отопительной системы, поэтому, когда в 30-х годах изобретатель Маевский предложил свою конструкцию крана для обогревательных систем, ее внедрили повсеместно.

Запорный кран должен располагаться либо непосредственно на батарее, либо на высшей точке трубы контура. Если монтаж проводится в действующей системе, то нужно подождать окончания сезона и слить всю воду из нее. В том случае, когда кран Маевского устанавливается на батарее, то его место – это верхнее отверстие, противоположное подающей трубе. Из него вынимается заглушка, а вместо нее ставится запорный кран.

Подобный монтаж проводится независимо от того, чугунные радиаторы с нижним подключением или верхним. Как правило, кран Маевского идет в комплекте с другими деталями, необходимыми для установки устройства. Если по какой-то причине его нет, следует подобрать такой, чтобы у чугунных батарей резьба совпала с диаметром резьбы запорного устройства.

Проводя подобную работу, необходимо заранее подготовить силиконовые или резиновые прокладки, которые обеспечат необходимую герметизацию конструкции.

Установка чугунных радиаторов отопления, особенно нового образца – это возможность за небольшие деньги улучшить качество обогрева жилья и обеспечить помещениям стильное украшение интерьера. Хотя весят они меньше старых моделей, самостоятельно монтировать их будет немного сложно, но при наличии еще одной пары рук с этой работой справится даже новичок.

Рынок отопительных приборов поражает своим разнообразием. Но знакомые всем радиаторы из чугуна до сих пор пользуются популярностью за счет своих многочисленных преимуществ. Они долговечны, устойчивы к коррозии, неприхотливы в эксплуатации и очень прочны. Но даже самый надежный прибор однажды может потребовать замены. Вопрос, как повесить радиатор отопления на кронштейны, можно решить самостоятельно. Главное – это обладать опытом, необходимыми материалами и учитывать некоторые нюансы монтажа.

Современные чугунные радиаторы – образец стиля

Перед началом работ необходимо определиться с местом монтажа. Отопительный прибор размещают на участке, где отмечаются наиболее значительные потери тепла. Как правило, это место у окон. Потери тепла не исключены, даже если у вас установлены современные энергосберегающие стеклопакеты. Об обычных деревянных рамах даже говорить не приходится.

Если под окном нет устройства отопления, то опускающийся вдоль стены холодный воздух «растекается» по полу. Крепление чугунных радиаторов к стене в этом месте изменит ситуацию. Поднимающийся вверх теплый воздух помешает распространению холодных потоков.

Другая зона потерь тепла – область возле входной двери. Но с этим чаще сталкиваются владельцы частных домов и квартир на первом этаже. В этой ситуации обогревающее устройство вешают в максимальной близости к входу. Выбирая место в соответствии с планировкой, не стоит забывать о достаточном пространстве для подводки трубопровода.

Для наиболее эффективной защиты на радиатор должно приходиться не менее 70% ширины оконного проема. Выбирая подходящий вариант, учтите, что маленькое устройство не обеспечит требуемого комфорта. Батарея, подобранная правильно по размеру, позволит избежать холодных зон по бокам окна, выпадения конденсата и появления сырости.

Присматриваясь к моделям для установки чугунных батарей, учитывайте климат вашей местности. Покупка прибора с высокой теплоотдачей будет оправдана только для очень холодных регионов. Жителям средней полосы достаточно батарей со средними показателями, обитателям южных широт подойдут низкие устройства с минимальным количеством секций.

Рис. 1 – соединение секций между собой

Установка чугунных радиаторов отопления должна производиться согласно определенным правилам расположения по отношению к полу, подоконнику и стенам:

• Для монтажа необходимо определить середину оконного проема. Затем от этой точки нужно отложить расстояние справа и слева до крепежных элементов.
• Чтобы упростить процесс сборки и при этом избежать образования зон холода, располагайте его на расстоянии 8 – 14 см от пола.
• Между подоконником и батареей должно быть хотя бы 10 – 12 см, чтобы не нарушать конвекцию и не снижать тепловую мощность.
• Между стеной и устройством должен быть зазор не менее 3 – 5 см.

Эти рекомендации помогут определиться с подходящим размером агрегата. Количество секций зависит от площади отапливаемого помещения. Но у каждого производителя могут быть свои правила в отношении того, как установить чугунную батарею. Поэтому не забудьте внимательно изучить требования, содержащиеся в инструкции по эксплуатации.

Рис. 2 – расположение чугунных радиаторов относительно поверхностей

Установка приборов производится с учетом материала стен. Главное требование, которое предъявляют все производители – поверхность должна быть ровной и чистой. Перед монтажом стену надо подготовить. После её очистки и пропитки жидким стеклом, разместите на ней теплоотражающий щит в целях повышения производительности системы. Такого же эффекта можно добиться с помощью состава с подобным свойством.

Подготовка к монтажу и весь последующий процесс установки связаны с материалом стен. Например, если речь идет о деревянной поверхности, не забудьте предусмотреть планку и подставку. Работая с кирпичной оштукатуренной поверхностью, подготовьте кронштейны и нишу. Если в качестве места для монтажа чугунных радиаторов отопления своими руками (видео) будет выбрана стена облегченной конструкции, нужно подготовить цельную опору.

Радиатор должен располагаться горизонтально с минимальным уклоном в сторону перемещения теплоносителя. Это служит залогом защиты от образования воздушных пробок. Все батареи обязательно находятся на одном уровне.

Рис. 3 – правильный уклон радиаторов

Попробуйте примерить, как будет располагаться выбранный радиатор. После этого можно будет заняться креплениями. Учитывая солидный вес прибора, подготовьте фанерный или картонный макет. Это значительно облегчит решение вопроса, как повесить радиатор отопления на кронштейны. Пользуясь таким шаблоном, также удастся избежать исправлений после застывания бетона.

Процесс установки кронштейнов:

1. Разметьте точки, куда затем вставите крепления.
2. Проделайте отверстия в поверхности.
3. Установите дюбели или заглушки из дерева.
4. Вставьте кронштейны и зафиксируйте их бетонным раствором.
5. Перед навешиванием батареи тщательно проверьте, насколько надежны крепления.

Для выполнения монтажных работ следует заготовить не более 4 кронштейнов для чугунных радиаторов отопления. Два из них располагаются сверху, а другие два – снизу. При наращивании секций добавляется соответствующее количество крепежных элементов.

Рисунок 4 – крепление для чугунной батареи

После подготовки поверхности и установки креплений можно приступать к сборке чугунных радиаторов отопления (видео). На навешенный на кронштейны прибор нужно установить комплектующие элементы. Этот процесс состоит из следующих шагов:

1. Все современные системы предусматривают наличие воздухоотводчика автоматического или ручного типа. Вкрутите этот элемент в переходник и установите на верхнем коллекторе напротив точки, где подсоединяется подводящая труба.
2. Установите на все свободные коллекторы заглушки. Они могут не совпадать по диаметру сподводящей и отводящей трубами. Проблема легко решается с помощью переходников. Обычно их включают в стандартный комплект для подключения.
3. Далее займитесь установкой запорной и регулирующей арматуры. Монтируемые на входном и выходном отверстиях шаровые краны пригодятся на случай работ по ремонту или обслуживанию приборов отопления. Благодаря запорной арматуре не придется останавливать всю систему – достаточно лишь закрыть эти клапаны.
4. Регулирующие устройства, такие как термостаты ручного или автоматического типа, не являются обязательным элементом. Но с их помощью вы сможете поддерживать необходимую температуру в комнате.
5. Подключите подводящий и отводящий трубопроводы. Вариантов несколько – диагональная, нижняя, односторонняя или параллельная схема. То, каким будет соединение (резьбовое, обжимное, сварное, опрессованное), определяется на основе типа труб и выбранных фитингов (см. рисунок 5).
6. Последним этапом монтажа станет опрессовка батареи или системы. Приступая к заполнению ее водой, открывайте краны постепенно и не спеша. Осторожность в этом случае будет нелишней. Ведь результатом полного и поспешного открывания станет гидроудар, приводящий к разрушению даже прочной системы и поломке арматуры.

Совет. Не спешите снимать пленку, в которую упакован прибор. Она вам еще пригодится, защищая от грязи в период всех работ по ремонту и отделке. Достаточно проделать в ней точечные отверстия, через которые будете что-то ставить.

Рисунок 5 – варианты подключения радиатора

После того, как вы разобрались с вопросом, как повесить радиатор отопления на кронштейны, можно заняться его оформлением. Пора забыть о старомодных чугунных конструкциях, способных испортить все помещение своим видом. Современные производители предлагают оригинальные модели, с помощью которых вы подчеркнете уникальный стиль своего интерьера. Можно окрасить прибор в нужный цвет специальной долговечной эмалью, покрыть его узором или декорировать решеткой из ротанга. Варианты дизайна ограничиваются лишь вашим воображением.

Ажурный экран подойдёт для чугунных батарей старого дизайна

Монтаж чугунных радиаторов отопления своими руками – задача несложная, но требующая ответственности и внимания к деталям. Ведь от того, насколько качественно будет исполнена установка, зависит комфорт и тепло в доме. Продуманная сборка всех элементов отопительной системы подарит вам спокойную зиму.

<xml><w><w>Normal<w>MicrosoftInternetExplorer4</w></w></w></xml>

Используемые источники:

• https://dizain-vannoy.ru/sistema-otopleniya/obsluzhivanie/ustanovka-chugunnyh-radiatorov-otopleniya.html
• https://mr-build.ru/otoplenie/kreplenie-batarej-otopleniya-k-stene.html
• https://vodakanazer.ru/otoplenie/obsluzhivanie-i-montazh/ustanovka-chugunnyh-radiatorov-otopleniya.html
• http://netholodu.com/elementy-otopleniya/radiatory/chugunnye/ustanovka-i-shema-podklyucheniya.html
• http://www.portaltepla.ru/radiatori-otopleniya/ustanovka-chugunnih-radiatorov-otopleniya/
