Красивый камин своими руками из кирпича: от планировки до облицовки

Услуги мастера – специалиста по каминной кладке стоят недешево. Цена постройки одного сооружения с нуля стартует от 350 у. е. (20 тыс. руб.), достигая 1500 у. е. в зависимости от сложности и объема работ. Представьте, сколько средств удастся сэкономить, если сложить кирпичный камин своими руками. Но задача непростая – нужно усвоить азы печного дела, выбрать подходящую конструкцию домашнего очага, правильно построить и растопить. Постараемся дать максимум информации по всем перечисленным вопросам, предоставим чертежи каминов для самостоятельного изготовления.

Устройство классического кирпичного камина

Строго говоря, открытые очаги мало подходят для отопления частных коттеджей из-за невысокой эффективности сжигания дров, КПД составляет всего 20—30%. Пока в топке горит огонь, тепло распространяется по комнате посредством инфракрасного излучения. После затухания интенсивность обогрева снижается и прекращается спустя 2—3 часа, когда кирпичная кладка остынет.

Важный момент. Построить даже маленькую дровяную печку в квартире многоэтажного дома нереально – некуда вывести дымоход, а перекрытие не рассчитано на подобный вес. Справка: масса мини-камина, чей проект представлен ниже, составляет более 700 кг, размер – 0.5 х 1 м (площадь нагрузки – 0.5 м²).

Вопреки низким показателям теплоотдачи, камины сохраняют привлекательность для домовладельцев, поскольку создают неповторимую обстановку домашнего уюта. Устройство классического английского очага показано на схеме и включает следующие элементы:

• подземная часть – фундамент;
• основание из 2—3 рядов кирпича;
• подовая часть с выступающей вперед предтопочной площадкой;
• портал – кирпичное обрамление открытого топливника;
• дымосборник – сужающийся кверху канал в виде зонта над камерой сгорания;
• каминный зуб вначале дымосборника служит для лучшего отбора тепла у раскаленных газов;
• дымоотводная труба, выходящая на крышу;
• сила тяги регулируется задвижкой.

Если бюджет строительства позволяет, то снаружи выполняется облицовка стенок плиткой, как это сделано выше на фото. Оформлять стенки сооружения необязательно – правильная кирпичная кладка выглядит вполне аккуратно.

Размеры и расположение очага в комнате

Подбирая конструкцию и чертежи камина, обратите внимание на размеры портала, топливной камеры и дымохода. Указанные габариты подбираются по площади отапливаемой комнаты и связаны между собой такими соотношениями:

• площадь поперечного сечения дымоходной трубы – 1/9 от квадратуры портала;
• глубина топливника делается в 1.5—2 раза меньше высоты портального проема;
• площадь открытого проема составляет 1/50 от квадратуры помещения.

Если в маленькой комнате сделать камин большого размера, дымоходной тяге не хватит притока воздуха. Очаг станет дымить в помещение либо «высасывать» воздух из соседних комнат, причем вместе с теплом. Строить небольшое сооружение в просторном помещении допускается, но обогрев получится минимальный – камин послужит украшением гостиной и сыграет роль барбекю.

Для удобства определения размеров топливника и дымоотводного канала в зависимости от квадратуры комнаты существует готовая таблица:

По форме камины делятся на 2 типа – пристенные и угловые. В публикации мы приводим описание первой разновидности — она относительно простая. Чтобы строить домашние очаги углового типа, необходимо набраться опыта в печном деле. Определившись с габаритами отопителя, выделите место для монтажа с учетом наших рекомендаций:

1. Расположите камин в центральной части межкомнатной перегородки. Если частный дом находится в стадии перепланировки, ремонта или строительства, заднюю стенку можно вывести в соседнее помещение, сделав внутри перегородки проем.
2. Возле наружной стены делать камин нецелесообразно – часть тепла станет уходить на улицу.
3. Подумайте об удобстве – не размещайте сооружение возле межкомнатных дверей и не расставляйте впритык мебель.
4. Внимательно изучите конструкцию потолков и стропильной системы, чтобы дымоходная труба не попала в несущую балку или на край железобетонной плиты перекрытия. Минимальное расстояние от стенки газохода до стропил – 10 см (с учетом противопожарной печной разделки).

Выбирая площадку под камин, не забудьте об устройстве фундамента. В жилом помещении придется разобрать полы, демонтировать стяжку и рыть котлован, не затрагивая существующее основание здания. Припомните, не проложены ли в выбранном месте домовые инженерные сети – канализация, водопровод либо теплые полы. Подвал под комнатой – тоже проблема, вес кладки выдержит далеко не каждое перекрытие.

Технология строительства

Процедуру подготовки и кладки камина своими руками предлагается разбить на этапы:

1. Выбор и закупка стройматериалов.
2. Подготовка комплекта инструментов.
3. Устройство фундамента.
4. Кирпичная кладка тела печи и дымохода.
5. Сушка и первичная растопка.

Рассмотрим подробно каждый пункт перечня, затем представим конкретные проекты и порядовки, доступные для исполнения начинающим печникам.

Выбираем кирпич и раствор

Печной кирпич выбирайте с учетом следующих требований:

• для основной кладки берите полнотелый керамический (красный) кирпич стандартного размера 250 х 120 х 65 мм, пустотелые марки не годятся;
• стенки топливника выкладываются из шамотных (огнеупорных) камней марок Ш, ША или ШБ;
• вместо огнеупорного допускается использовать глиняный полнотелый кирпич, тщательно отобранный по качеству, — без трещин, сколов и прочих дефектов;
• тело камина разрешается класть из бывшего в употреблении керамического кирпича при условии, что камни сохранили прочность, не пропитались сыростью и не потрескались;
• если позволяет бюджет, покупайте фигурный кирпич с округленными гранями, изображенный на фото.

Примечание. Марка шамотных камней точно указывается в проекте домашнего очага. Количество и форму стесанных кирпичей уточняйте в соответствии со схемами — порядовками.

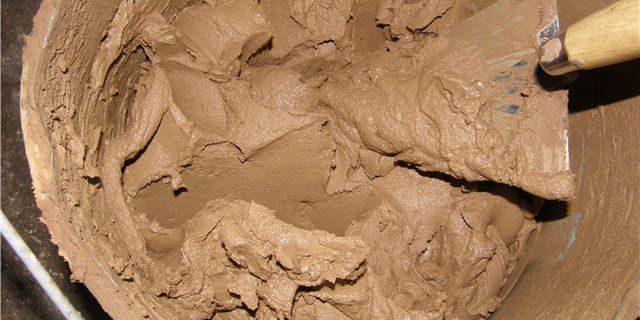

Простейший способ изготовить качественный кладочный раствор – купить в магазине готовую глиняно-песчаную смесь, предназначенную для печей и каминов. Аналогичный продукт имеется в продаже для огнеупорной кладки – шамотная глина и мертель.

Если вы идете по пути тотальной экономии, изготовьте раствор самостоятельно:

1. Из природной глины удалите примеси грунта и посторонние включения – камни, корни и стебли растений.
2. Засыпьте материал в большую емкость и залейте водой. Замачивание длится в течение 2 суток.
3. Доливая воду, доведите состав до консистенции сливок и пропустите глину сквозь решето. Цель – убрать все посторонние включения.
4. Добавляйте к глиняному раствору сухой песок, пропущенный сквозь сито с размерами ячейки 1.5 х 1.5 мм. Перемешивая состав, добейтесь оптимальной жирности.

Раствор считается пригодным к работе, если скатанная из него «колбаса» диаметром 10—15 мм не трескается и не рассыпается при накручивании на деревянную палочку Ø4—5 см.

Справка. Готовый глиняно-песчаный раствор хранится бесконечно долго. Если до употребления состав успеет высохнуть, достаточно его снова разбавить водой.

Чисто глиняный раствор для закладки основания и устройства дымохода не годится – нужно добавлять известь либо цемент. Поэтому для строительства камина приготовьте дополнительные стройматериалы:

• портландцемент М400;
• песок;
• рубероид для гидроизоляции;
• войлок (можно б/у), кровельное железо;
• битые камни любого происхождения;
• доски или щиты для опалубки;
• пленка полиэтиленовая (допускается б/у, но без дырок);
• проволока стальная вязальная;
• асбестовый шнур.

Совет. Вместо войлока успешно применяется базальтовый картон.

Разумеется, на постройку камина потребуется печная фурнитура – дверцы, задвижки и так далее. Точное количество и размеры перечислены в проекте. Для формирования свода портала также потребуются металлические уголки либо арматура. Чтобы не штукатурить и украсить готовый очаг, приобретите специальную огнестойкую эмаль.

Готовим инструментарий печника

Полный набор инструментов, применяемый печными мастерами, показан на картинке. Но поскольку обычный домовладелец не располагает всеми изображенными приспособлениями, дадим список инструментария, без которого не обойтись при возведении камина:

• кирка;
• молоток (желательно – резиновый);
• уровень строительный, рулетка;
• угольник, шнур и отвес;
• кисть широкая;
• мастерок;
• пассатижи;
• линейка и чертилка – заостренный металлический стержень.

Новичок, не обученный приемам тески и колки кирпичей, наделает много брака и перепортит массу материала, пока приловчится к работе. Отсюда совет: режьте камни болгаркой, оснащенной кругом по бетону. Чтобы меньше пылить, выходите на улицу либо в другое помещение.

Помимо перечисленных приспособлений, понадобится ведро и плотная ткань для обтирки кирпичных стенок. Также пригодится небольшая лопатка или металлический совок с веником.

Закладываем надежный фундамент

Как правильно сделать основание камина, подробно рассказывается в другой пошаговой инструкции о строительстве печи. Кратко обозначим этапы работ:

1. Рытье и выемка почвы из котлована, чьи размеры на 10 см шире габаритов будущего очага. Глубина зависит от расположения стабильных слоев грунта, но не меньше 0.5 м.
2. Засыпка ямы бутовым камнем, укрепление жидкой глиной либо известковым раствором.
3. Укладка 2 гидроизоляционных слоев рубероида.
4. Установка опалубки, заливка железобетонной плиты толщиной 15—20 см.
5. Спустя 4 недели (полное застывание бетона) – прокладка вымоченного жидкой глиной войлока и возведение 2 сплошных рядов керамического кирпича.

Примечание. Вместо железобетонной плиты можно использовать кирпичную кладку на цементном растворе, заканчивающуюся на уровне чистого пола. В данном случае бутовый фундамент можно нагружать значительно раньше – через 7—10 дней.

Закладываемое основание камина – полностью самостоятельное сооружение, не связанное с фундаментом частного дома. Минимальное расстояние между ними – 50 мм, но лучше выдержать 10 см. Доступные боковые поверхности фундамента обработайте битумом для гидроизоляции.

Полиэтиленовая пленка застилается поверх забутовки и опалубки, чтобы жидкий бетон не терял цементное молочко. Промоченный глиной войлок укладывается на готовую плиту, как показано на схеме. Два первых ряда камней считаются нулевыми и не отражаются в порядовках камина, их задача – защитить войлочную прокладку от высокой температуры. Подробнее о технологии закладки железобетонного фундамента смотрите на видео:

Инструкция по каминной кладке

Перед тем как выложить камин, отберите самый лучший кирпич на топливник, камни б/у очистите от сажи, грязи и налипшего старого раствора. По готовности приступайте к важному этапу – закладке первого ряда. Пошагово технология выглядит так:

1. Отступая 5 см от края фундамента, соберите первый ярус кирпичей насухо. Сначала установите наружные красивые камни, потом заполните середину.
2. Пользуясь угольником и деревянной планкой, выровняйте кирпичи по линии с соблюдением углов 90°.
3. Замерьте длину диагоналей рулеткой. Максимально допустимое расхождение – 5 мм.
4. Уложите все камни на раствор, контролируя горизонталь уровнем.

Следующие ряды выкладываются таким же способом – формирование модели на сухую, подгонка и подрезка камней, постановка на раствор. Вертикальность и горизонтальность кладки контролируется постоянно с помощью отвеса и строительного уровня.

Совет новичкам. Существует простой прием, позволяющий обеспечить вертикальность каминной кладки. После формирования первых двух рядов спроецируйте с помощью отвеса угловые точки на потолке и забейте туда гвозди либо дюбели. Привяжите к ним шнуры с грузами, которые послужат маркерами габаритов камина. Вместо шпагатов можно использовать установленные вертикально железные уголки, тогда выравнивать кладку станет гораздо проще.

При возведении стенок камина обязательно соблюдайте следующие правила:

1. Красный кирпич перед укладкой погружайте в ведро с водой на 2—3 минуты – из пор выйдут пузырьки воздуха. Огнеупорные камни замачивать не нужно, только ополоснуть от пыли.
2. Максимальная толщина шва – 5 мм. Прижимайте кирпич к соседним камням, одновременно выравнивая и удаляя мастерком лишний раствор по бокам.
3. Стенки газовых каналов должны быть гладкими. Поворачивайте кирпичи ровной гранью внутрь газохода, а каждые 3—4 ряда протирайте кладку изнутри мокрой тряпкой.
4. Перед кладкой дымосборника с каминным зубом и наклонными стенками, где нужно делать много подрезок, выложите модель элемента насухо. Это позволит четко подогнать подпиленные кирпичи.
5. Шамотную и керамическую кладку, имеющую разные коэффициенты теплового расширения, между собой не связывайте. Предусматривайте зазор 3—5 мм, куда вставляются листы базальтового картона.
6. Каминные дверки перед установкой обматывайте асбестовым шнуром в местах контакта со стеной. Элементы фиксируйте вязальной проволокой, выверив по вертикали и горизонтали.
7. Задвижку ставьте на глиняный раствор – нужно открыть заслонку и нанести его на рамку.

Перекрытие делается из стальных уголков, опираемых на стенки портала. Верхний ряд камней укладывается на металлопрокат без раствора, заполняются только боковые швы. Полукруглые арочные своды формируются с помощью специальных шаблонов из дерева – кружал, показанных на фото.

При устройстве дымоходной трубы измените рецептуру приготовления раствора – вместо глины добавьте цемент. Соотношение вяжущего с песком – 1 : 4, густота – средняя. В деревянном перекрытии дома исполняется разделка, обеспечивающая противопожарный отступ 38 см от дымового канала до горючих конструкций (смотрите по схеме).

Над поверхностью крыши делается утолщение трубы – выдра, закрывающая стык кровельного покрытия с кирпичной кладкой. В конце формируется оголовок закрытого типа, предохраняющий от попадания осадков внутрь камина.

Сушка и первая растопка

Песчано-глиняный раствор не отвердевает, а сохнет. Процесс сушки занимает 10—14 дней, в течение которых производится наблюдение. Небольшие трещины, возникающие в кладке камина, заделываются тем же глиняным раствором. По окончании указанного срока сделайте пробную растопку:

1. Открыв задвижку, разожгите на поде небольшую охапку хвороста и щепок.
2. Постепенно добавляйте мелких дров, поддерживая малый огонь. Это позволит раствору высохнуть окончательно.
3. Если через 3—4 часа в теле камина не образовались трещины, можно увеличить порцию дров. Не торопитесь и сначала убедитесь, что стенки очага прогрелись.

Совет. Из-за воздушной пробки в дымоходе изначально может отсутствовать тяга. Трубу нужно прогреть с помощью факела либо маленького костерка, разожженного на вьюшке.

Приемы выполнения каминной кладки сморите в следующем видео:

Проект №1 – компактный мини-камин

Данный очаг подойдет для отопления комнаты 16—20 м² на даче либо небольшом загородном доме. Другой вариант применения конструкции – в качестве уличного мангала, построенного в садовой беседке. Особенность камина – боковые конвекционные каналы, нагревающие воздух помещения. Размер постройки – 102 х 51 см.

Чтобы выложить мини-камин, понадобятся следующие материалы:

• полнотелый керамический кирпич – 240 шт. (дымоходная труба не учитывается);
• дверца ревизионная 24 х 14 см – 1 шт.;
• колосники чугунные 18 х 14 см;
• задвижка 25 х 14 см;
• лист стальной нержавеющий толщиной 1 мм размером 500 х 1000 мм;
• лист черного либо оцинкованного металла, укладываемый перед топкой, размеры – 70 х 50 см.

Примечание. Лист нержавейки служит задним экраном топливника. Его допускается не ставить, но тогда придется формировать наклонную стенку из подрезанных кирпичей.

Показанный на чертеже мини-камин выкладывается в таком порядке:

1. Первый ярус – сплошной. На втором закладывается 3 воздушных канала – 2 боковых и один посередине, расположенный под колосниками.
2. На III ряду формируется подовая часть и гнездо колосниковой решетки (делается на 5 мм шире изделия). Затем ставится сама решетка.
3. С 4-го по 10-й ярусы строится каминная топка. На V ряду закладывается 2 металлических стержня Ø5 мм для монтажа нержавеющего листа.
4. В 10-м ряду задний кирпич на четверть выступает в топку, боковые камни выдвигаются наружу на 40 мм. Ширина топливника в этом месте – 49 см.
5. Торцы боковых камней 11-го яруса подпиливаются под углом 28° к вертикальной линии. Получатся опорные площадки арочного свода. 2 камня в глубине топки укладываются на ребро.
6. Свод строится из 9 камней, подрезанных в виде трапеции с размером оснований 65 и 52 мм, как указано на порядовке. Радиус кружала – 51 см.
7. На 12-м ярусе завершается формирование свода, ставятся верхние стальные стержни и устанавливается нержавеющий экран.
8. Ярус 13—14 формирует выходные отверстия конвекционных каналов. Здесь устанавливается ревизионная дверца.
9. 15-й ряд – строится перекрытие, 16—18 – начало дымохода.

Подробно алгоритм кладки мини-камина расскажет мастер в своем видео:

Проект №2 – простой отопительный камин

Габариты данного сооружения – 112 х 65 см, высота – 2020 мм. Внутренний размер портала – 52 х 49 см. Предусмотрен ускоренный обогрев комнаты за счет конвективного воздушного канала. Комплект стройматериалов выглядит так:

• глиняный полнотелый кирпич – 345 шт.;
• задвижка, применяемая в дымоходе, — 250 х 130 мм;
• 2 стальных равнополочных уголка шириной 45 мм длиной 70 см;
• лист металлический 500 х 700 мм.

Особенность кладки камина, изображенного на схеме – постановка большого количества кирпичей в основании на ребро. Выше устраивается узкий длинный канал, где движется нагреваемый воздух помещения. Перейдем к алгоритму постройки:

1. Первый ярус – сплошной, состоящий из поставленных «на попа» кирпичей. На втором ярусе формируется калориферный канал сечением 65 мм, на третьем закладывается основание топливника.
2. С 4-го по 9-й ряды возводятся стены портала. Воздуховод перемещается внутрь задней стенки камина. На 9-м ярусе ставятся уголки – опоры перекрытия.
3. Ярус №10 – перекрытие топливника. На 11-м ряду передние камни выдвигаются на 130 мм, 12-й ярус представляет собой каминную полку. Конвективный канал делится на 2 узких шахты.
4. Ряды13—25 составляют дымосборник. Нагревательный канал заканчивается в 14-м ярусе.
5. Ряд №26 перекрывает газоход, сужающийся до дымовой трубы. Задвижка устанавливается на 27-м ярусе.
6. Оставшиеся ряды 28—31 формируют начало дымохода.

Методика пробной растопки камина демонстрируется в последнем видеосюжете:

Заключение

Предупреждаем, что сделать камин своими руками из кирпича – задача сложная для новичка. Аспекты строительства, понятные в теории, на практике превращаются в проблему. Отсюда рекомендация: потренируйтесь на более простых объектах – сделайте уличный гриль, мангал или барбекю. Подержите в руках кирпич и раствор, прочувствуйте нюансы кладки. Нелишней будет консультация мастера – печника.

Новичку без практики в печном деле сходу выложить кирпичный камин своими руками – задача весьма нелегкая. Но три составляющих – наличие времени, терпение и большое желание – помогут вам добиться успеха и сделать прекрасный домашний очаг, источник уюта и тепла в гостиной. Мы же предоставим всю теоретическую информацию и расскажем о порядке ведения кладочных работ в виде простой инструкции.

Общие сведения и устройство

По сути, традиционный английский камин – это печь упрощенной конструкции, состоящая из таких основных элементов:

Примечание. В простых конструкциях колосники и зольная камера не предусмотрена, дрова сжигаются прямо на кирпичном поде.

В нынешних условиях камины строят исключительно для создания неповторимой атмосферы уюта в частных домах и дачах, а не с целью организовать отопление. Дело в том, что открытые очаги крайне малоэффективны, даже у более сложных моделей с двумя дымооборотами КПД не превышает 20%, поскольку львиная доля тепла попросту выходит на улицу через трубу.

Схема сложного камина с двумя дымооборотами

Нагрев комнаты происходит за счет инфракрасного излучения, выделяемого открытым пламенем. Как только оно затухает, теплоотдача прекращается. Конвективный обогрев здесь не работает — тяга дымохода, имеющего большое сечение, буквально высасывает тепло из помещения вместе с воздушным потоком. Уменьшить поперечный размер трубы нельзя – камин станет дымить в комнату. По той же причине кирпичные стенки практически не аккумулируют теплоту.

Совет по расчету размеров очага. При строительстве каминов своими руками важно добиться компромисса между задымлением помещения и слишком сильной тягой, способствующей удалению тепла вместе с воздухом. Проходное сечение дымохода должно составлять 1/9 часть от площади открытой части топливника (портала). В свою очередь, размеры фронтального проема принимаются в соотношении 1/50 к площади комнаты, а его высота – в 1,5—2 раза больше глубины топки.

Чтобы вы могли правильно подобрать габариты камина, не углубляясь в расчеты, представляем таблицу с размерами основных элементов, привязанными к площади помещения.

Инструкция по кладке камина

На различных интернет-ресурсах и в технической литературе несложно отыскать разнообразные проекты домашних и уличных очагов, сопровождающихся порядовками и фото. Но в основе всех предлагаемых конструкций лежит традиционный английский камин, который мы и предлагаем класть новичкам. В качестве примера разберем относительно небольшую модель, изображенную на чертеже и рассчитанную на комнату площадью 20—25 м².

Примечание. Если ваше помещение отличается габаритами, то размеры на чертеже можно изменить в соответствии с таблицей, только точнее подогнать их под длину и толщину кирпича (с учетом швов 5 мм).

Пошагово этапы работ выглядят следующим образом:

1. Подготовка – выбор места для будущего очага и закупка стройматериалов.
2. Устройство надежного основания – железобетонного либо кирпичного фундамента.
3. Приготовление раствора и кладка.
4. Пробный розжиг и прогрев.

По конструкции камины делятся на пристенные, угловые и встроенные. Мы выбрали первый вариант из-за простоты исполнения – постройка возводится рядом с существующей стеной. Делать угловую модель без надлежащего опыта значительно сложнее, а для встраивания конструкции в перегородку последнюю придется разбирать.

Оптимальное размещение очага – возле внутренней несущей стены или перегородки, ближе к центру комнаты. При этом постарайтесь не усложнить узел прохода дымовой трубы через кровлю – проследите, чтобы она не попала в конек. По обеим сторонам камина нужно обеспечить свободное пространство вдоль стен не менее 1 м. Наихудшее место для очага – около наружного ограждения или рядом с дверьми.

Совет. В слишком маленьких комнатах площадью до 12 м² располагать камины не рекомендуется. Тем более, не допускается строить их в квартирах многоэтажных домов. Выход из положения – установить газовую либо электрическую каминную топку и сделать облицовку из декоративного кирпича и гипсокартона, как изображено на схеме.

Необходимые стройматериалы

Чтобы самостоятельно сложить камин по представленному выше чертежу, необходимо заготовить следующие материалы:

Красный керамический кирпич марки 150—200 – основной материал, применяемый в печном деле. Выбирайте полнотелый камень стандартных размеров 250 х 120 х 65 мм без трещин, желательно с гладкими боковыми сторонами. Стройматериал низкого качества и бывший в употреблении применять для кладки каминов нельзя.

Шамотный кирпич, используемый для формирования топливников дровяных и угольных печек, производится разных размеров. Вам подойдет камень 250 х 124 х 65 мм марки ША, укладываемый на специальный раствор из огнеупорной глины и мертеля.

Совет по экономии материала. Обычный керамический кирпич спокойно выдерживает температуру 700 °С, что соответствует нагреву при сжигании дров. Огнеупорные камни, чья цена существенно выше, рассчитаны на максимальную температуру 1690 °С. Отсюда вывод: если вы не планируете жарко топить камин ежедневно, то смело изготавливайте камеру сгорания из более дешевого красного кирпича.

Печные мастера умеют готовить кладочный раствор из отдельных компонентов – песка и глины (цемент не добавляется!), интуитивно подбирая точные пропорции. Новичкам же ничего не остается, кроме как построить камин на основе готовых сухих смесей, продающихся в магазинах. Если вы хотите делать раствор сами, то мы настоятельно рекомендуем сначала набить руку на более простых конструкциях. Например, сложите уличный мангал или барбекю, подбирая пропорции экспериментально, чтобы прочувствовать все нюансы работы с глиной.

Устраиваем фундамент

Поскольку общая масса кирпичного очага превышает 1 тонну, без надежного основания не обойтись. Его необходимо устроить отдельно от фундамента дома, выдержав минимальный отступ 5 см. Если камин предполагается строить в обжитой комнате, то придется вскрыть пол на участке, превышающем размеры будущей конструкции на 100 мм в каждую сторону. Для нашего примера габариты участка составят 137 х 124 см (по схеме, приведенной выше, размеры постройки равны 127 х 114 см).

Устройство фундамента для камина выполняйте по следующей пошаговой инструкции:

1. Выкопайте котлован и тщательно утрамбуйте дно. Глубина определяется по существующему фундаменту дома.
2. Уложите на дно песок и еще раз уплотните. Итоговая толщина подушки – 100 мм.
3. Котлован заложите до уровня земли бутовым камнем. В процессе засыпки заливайте все полости жидким цементным либо известковым раствором вперемешку с глиной.
4. Сформируйте сверху ровную бетонную площадку и после застывания уложите на нее 2 слоя гидроизоляции из обычного рубероида.

Примечание. В качестве забутовки сгодятся обломки бетона, старого кирпича, ракушечника и других штучных материалов.

Второй этап закладки фундамента можно выполнить двумя способами: залить железобетонную плиту либо выложить основание из красного кирпича. Первый вариант, показанный на чертеже, более надежен и удобен при дальнейшем строительстве, поскольку сплошная плита позволяет класть стенку в любом месте площадки. Реализуется он так:

1. Изготовьте и установите деревянную опалубку на высоту чистого пола здания с таким расчетом, чтобы фундаментная плита выступала за габариты будущего камина на 50 мм во все стороны.
2. Свяжите сетку из железной арматуры диаметром 12—16 мм и выставьте ее на высоте 5 см от рубероида, используя небольшие подкладки из дерева.
3. Приготовьте бетон марки 150, смешивая цемент М400, песок и щебенку в пропорциях 1 : 3 : 5. Уложите бетонную смесь в опалубку и выровняйте площадку правилом по строительному уровню.

После 7 суток отвердевания бетона опалубку снимите и обработайте стенки фундамента битумной мастикой. Перед тем как выложить камин, дождитесь полного застывания железобетонной плиты (еще 3 недели), после чего застелите ее 2 слоями рубероида и приступайте к самой кладке. Чтобы не допустить ошибок при устройстве фундамента, посмотрите видео от печного мастера:

Правила каминной кладки

Выложить обычную стену и тело камина из кирпича – две разные вещи. Так что перед тем как построить домашний очаг, ознакомьтесь с общими правилами его возведения:

Примечание. Огнеупорные камни замачивать не рекомендуется, а только ополаскивать водой от пыли, потому что материал долго отдает влагу и после растопки может лопнуть.

В процессе работы кирпичи можно пристукивать, но двигать в горизонтальной плоскости крайне нежелательно. Выпирающие излишки раствора удаляйте мастерком, а с внутренней стороны протирайте всю стенку влажной тряпкой, чтобы образовалась гладкая поверхность. Подробное описание процесса смотрите в очередном видео:

Порядок ведения работ

Первым делом фундаментная плита накрывается листом оцинкованного кровельного железа, а сверху – базальтовым картоном. Впрочем, по мнению специалистов, последний успешно заменяется войлоком, пропитанным жидкой глиной. Требуемый набор кладочного инструмента показан на рисунке.

Первыми двумя рядами керамического кирпича формируется основание камина и предтопочная площадка, 3-м и 4-м – подовая часть топки. Обратите внимание: на порядовке красный и шамотный камень обозначен различными цветами. Пятый и последующий ряды (вплоть до 11-го) образуют стенки камеры сгорания и наружный контур портала.

Уложив 12-й ряд камней, установите стальные уголки, служащие опорой передней стены. Следующие уровни формируют дымосборник и каминный зуб, что и показано на порядовой схеме. На 16-м ряду в заднюю стенку встраивается прочистная дверца.

Ряды кирпичей с 17-го по 23-й образуют тело камина, а оставшиеся 3 уровня – дымоход. На 26-м ряду в него встраивается задвижка.

Дальнейшая кладка дымовой трубы выполняется до нужной высоты по одинаковой схеме, исключая узел прохода через перекрытие. Здесь необходимо выложить специальное расширение – разделку, чья задача – оградить деревянные конструкции от раскаленных дымовых газов. По правилам пожарной безопасности горючий материал перекрытия должен быть защищен кирпичной стеной 38 см в толщину. Все требования к трубе дымохода, включая ее высоту, отражены на схеме:

В заключение – пробная растопка очага

После высыхания раствора, на что потребуется 10—14 дней, произведите первую растопку. Здесь важно соблюдать одно правило: вся кладка должна прогреваться постепенно, чтобы не возникло трещин. Положите на подовую часть небольшую охапку хвороста или щепок, полностью откройте заслонку и подожгите их. Дальше подкладывайте дрова небольшими порциями в течение нескольких часов, следя за стенами очага и дымохода. Фиксируйте появление трещин – потом заделаете их тем же раствором.

Готовый камин можно оформить различными способами – оштукатурить, украсить плиткой с изразцами либо окрасить. Конечно, при условии, что после полного разогрева он функционирует исправно и кладка не дала крупных трещин. Если вы делали все по инструкции и без спешки, то ввод в эксплуатацию наверняка обойдется без проблем.

—>

Нужно сразу отметить, что кладка каминов —  это трудоемкий процесс, который принципиально отличается от обычной кирпичной кладки. Поэтому новичкам будет полезно пройти предварительное обучение.

Домашний очаг из кирпича

Кладка каминов (обучение в форме видеоурока) — азбука для новичка в строительном ремесле, которая даст ответы на все вопросы и поможет создать неповторимый уют домашнего очага с применением лучших достижений мастеров печного дела.

Что такое современная комнатная печь?

Древний элемент жилища, появившийся в неолитовую эпоху, был довольно примитивным и предназначался для приготовления пищи. Домашний очаг в современном формате утратил первоначальные функции, но сохранил магическую способность умиротворять, улучшать циркуляцию воздуха и неплохо просушивать помещения.

Начать обучение стоит с перечисления  основных частей современной комнатной печи, это:

• топливник в виде ниши, где происходит сгорание топлива;
• дымоход — труба, отводящая дым (продукты сгорания);
• дымосборник является пространством между трубой и перевалом;
• под — род колосника, на который укладывают топливо;
• зольник в виде металлической емкости для сбора золы.

Обратите внимание! Соблюдение строительных стандартов — гарантия того, что любой тип топки (среднеазиатский, средиземноморский, классический английский) будет надежно работать.

Зона отдыха у домашнего очага

Современный домашний очаг обладает незначительным КПД (5–20%), поэтому сложенная у стены печь используется в основном в декоративных целях. Популярные варианты конфигураций: встроенные, угловые, наружные, настенные, центральные. Главное при выборе «одежды для огня» — гармонично вписать новый объект в общую концепцию дизайна.

Предварительные работы

Материал

Прежде чем начать обучение кладке камина, необходимо правильно выбрать материалы. Чаще всего, кладка камина выполняется с использованием следующих материалов: обыкновенный кирпич, кремень, известняк, керамика, жаростойкий бетон. Для выкладки корпуса рекомендуется предпочесть шамот или красный полнотелый кирпич из глины. При выборе материала для устройства трубы оптимальным вариантом признан щелевой кирпич.

Кроме того, для сооружения разновидности печного устройства потребуются материалы:

• стержни из арматуры;
• глина (обыкновенная, красная);
• бутовый камень;
• цемент М200-300;
• щебень фракций 2–6 см;
• песок фракций 0,2–1,5 мм.

Совет! Красный кирпич можно самостоятельно проверить, воспользовавшись приемом опытных печников — стукнуть по изделию молотком и проанализировать звук: чистый соответствует качественному материалу, глухой — индикатор недостаточной температурной обработки, высокий будет у пережженных изделий.

Для устройства красивого домашнего очага из аккуратно сложенных кирпичей, форма изделий должна быть почти идеальной:

• однородная структура;
• без изъянов;
• ровные поверхности;
• оранжево-красный цвет;
• прямые углы.

Раствор

Важно не только правильно подобрать кирпич, но и правильно приготовить раствор. Обычная песчано-цементная смесь в этом случае не подойдет. Для выкладки основной части печи требуется глиняная смесь.

Чтобы приготовить качественную смесь из глины, нужно провести эксперимент:

• килограмм очищенной глины делят на пять частей;
• первую откладывают в сторону, к остальным добавляют песок;
• вторая часть – это смесь, в которую добавлен песок в количестве 25% от веса глины;
• третья – смесь, в которой песок и глина находятся в соотношении 1 к 2;
• четвертая – это смесь, в которой песок и глина взяты в равном объеме;
• в пятой песка больше, чем глины в полтора раза.

Каждая смесь по отдельности смешивается с водой до консистенции «крутое тесто». Из каждой части слепить шарик. Уложить шарик между двумя полированными дощечками и сдавить их, сдавливать до появления трещин на глиняном шарике. Нормальным считается раствор, шарик из которого начал трескаться при сближении дощечек на треть первоначального расстояния между ними

Составление чертежей и выбор места

Чертежи можно составить самостоятельно, но для этого потребуется специальное обучение. Поэтому проще выбрать готовый проект. Независимо от способа проектирования предстоит выполнить ряд расчетов.

Порядовка

Сначала необходимо правильно определить площадь топочного отверстия по отношению к объему помещения (площадь х высота) в пределах 1:50–1:70.

Затем определить габариты портала топливника:

Габариты портала топливника

Точно рассчитать общие габариты разновидности печи можно после определения места очага в помещении. Идеальный вариант — определить расположение на этапе проектирования дома. В остальных случаях необходимо руководствоваться целесообразностью закладки фундамента в той или иной точке помещения, строительными стандартами и субъективными факторами.

Чтобы правильно сложить очаг, рекомендуется пройти обучение и посмотреть видео — кладка каминов своими руками, после чего подготовить порядовку: нарисовать на бумаге в клеточку каждый ряд. В чертеже обязательно учесть выкладывание и целых кирпичей, и трехчетверок с половинками, используя условные обозначения.

Альтернатива самостоятельным расчетам — подобрать готовую порядовку (см. Угловой камин – порядовка) после определения оптимального размера топочного отверстия, размеров портала и габаритов домашнего очага.

Порядок работ

Стандартный вес комнатной печи из кирпича составляет 600 кг, поэтому на начальном этапе необходимо рассчитать нагрузку на несущие конструкции и предусмотреть надежное основание.

Если планируется устройство легкой конструкции на полу, то обязательно соблюдать противопожарные мероприятия:

• сложить площадку из трех рядов кирпича;
• выполнить подушку;
• уложить первый ряд на войлок, пропитанный в растворе из глины;
• использовать бетонные плиты.

В остальных случаях, когда несущей способности существующих конструкций недостаточно, предстоит выполнить фундаментные работы.

Фундамент

Подземная основа комнатной печи должна быть независимой. Оптимальный зазор с основным фундаментом составляет 50–55 мм и заполняется песком.

Фундамент под комнатную печь

Обратите внимание! Выполнять перевязку фундаментов очага и жилого дома нельзя, иначе из-за разной осадки будут образовываться трещины.

Фундаментные работы выполняются по классической технологии:

1. Разметка основания.
2. Земляные работы (вырыть котлован).
3. Устройство песчаной подушки:
   • для непучинистого грунта — насыпать слой песка (100–600 мм) на дно котлована;
   • для пучинистого грунта — уложить на дно смесь песка и гравия.

   Подушка укладывается послойно: каждый слой увлажняется, выполняется утрамбовка.

4. Изготовить съемную опалубку, обшить изнутри пергамином, толем или обмазать битумом.
5. Установить опалубку в траншею.
6. Уложить на дно слой крупных камней и заполнить пространство между ними щебнем.
7. Залить цементный раствор.
8. Выровнять и загладить верх фундамента, накрыть полиэтиленовой пленкой.

Возводить домашний очаг на фундаменте можно спустя 7 дней. Глину для раствора необходимо подготовить за 2 дня до укладки: замочить в воде, постепенно, по мере загустения, доливая воду и перемешивая раствор.

Готовая смесь консистенции густого киселя не должна рассыпаться или липнуть к кельме. Для проверки можно раскатать «колбаску» диаметром в пределах 10–15 см и оценить свойства: если изделие держит форму и не липнет к руке, то раствор качественный.

Кладка

К началу работ должна быть готова схема кладки камина – порядовка. По сути, порядовка – это последовательный комплект схем, в соответствии с которым осуществляется кладка каминов. Только в том случае, если имеется порядовка, кладка камина пройдет без ошибок и с высокой скоростью.

Подробная порядовка может быть составлена самостоятельно, но начинающему мастеру это не под силу. Поэтому может быть использована стандартная порядовка (подробные схемы каминов различных типов несложно найти). Если же стандартные схемы не подходят, лучше, если порядовка будет разработана опытным мастером.

Перед началом работ обязательно подготовить кирпичи: окунуть в воду, оставить на 2-3 минуты до удаления пузырьков воздуха. Затем рекомендуется посмотреть видео ,  кладка камина тогда из нагромождения терминов превратится в понятную процедуру возведения сооружения (см. Кладка каминов из кирпича).

Кладка камина: видео

При устройстве комнатной печи своими руками необходимо руководствоваться порядовкой и соблюдать последовательность работ:

1. Уложить по верху 2 слоя толя или рубероида.
2. Уложить первый ряд на ребро.
3. Продолжить укладку по схеме, используя правильную технику:
   • нанести постель тонким слоем;
   • уложить кирпич;
   • сдвинуть по направлению вертикального шва;
   • удалить лишний раствор.

   Укладка кирпичей должна соответствовать правилам перевязки — нижний шов должен перекрываться сверху центром кирпича.

4. Упереть перекрытия — металлические, чугунные или стальные полосы — концами в кладку.
5. Криволинейные поверхности дымосборника и свода уложить с постепенным напуском кирпичей до 6 см.
6. Выложить дымовую трубу, строго контролируя вертикальность, и укрыть отверстие от осадков: перекрыть кирпичом, изготовить жестяные дымники.
7. Установить заслонки, колосники, прочистки.
8. Защитить пол — выполнить настил листа кровельного железа у топки с выносом 0,5 м.

Чтобы избежать распространенных ошибок в устройстве комнатной печи, рекомендуется изучить советы опытных мастеров:

1. Постоянно контролировать горизонтальность рядов и вертикальность углов уровнем и отвесом.
2. Отмечать каждый ряд карандашом или мелом.
3. Укладку дымосборника и топливника выполнять рукой, сплошных рядов — мастерком, кельмой.
4. Каждые 5-6 рядов протирать мокрой тряпкой внутренние стены каналов, дымосборника и топливника для удаления лишнего раствора.

Последний этап работ — отделка домашнего очага (см. Отделка камина своими руками). Самый простой вариант при выкладывании в пустошовку — расшить швы и покрасить неяркий кирпич в 2-3 оттенка гуашью или темперой. Красиво выглядит сочетание красного, оранжевого и малинового цветов.

При выборе других отделочных материалов необходимо соблюдать рекомендации производителя — и красивая разновидность печного устройства украсит интерьер гостиной.

—>

Камины одновременно обогревают и украшают окружающее пространство. С кладкой камина из кирпича можно справиться собственными силами. Достаточно лишь ознакомиться с руководством и сделать все в соответствии с положениями инструкции.

Место для камина

Вы можете пристроить камин к стене, сделать его отдельно стоящим либо же встроить в стену. Также очаг можно возвести в углу помещения.

Настоятельно не рекомендуется обустраивать топку камина возле стены, противоположной по отношению к стене с окнами, т.к. это приведет к появлению сквозняков.

Помните о необходимости наличия эффективного и надежного дымохода. Стандартная длина дымоотводящей конструкции составляет 4-5 м. В некоторых ситуациях этот показатель увеличивается до 700 см.

В помещении с камином обязательно должна быть организована качественная вентиляция.

Непосредственно возведение камина выполняется на прочной площадке, способной выдержать вес готовой конструкции.

Определение основных размеров

Выполните необходимые предварительные расчеты. Определите объем помещения, отведенного для строительства камина. Отверстие топки должно составлять 1/50 рассчитанного вами объема комнаты.

Высота портала должна в 2 раза превышать глубину топливника.

Приведенные размеры и соотношения очень важны. Если глубина топки будет больше допустимого значения, камин существенно потеряет в теплоотдаче. При меньшем же размере топливника произойдет задымление.

Размеры дымовых отверстий подбирайте с учетом габаритов топочной площади. Площадь сечения дымохода должна быть в 10-15 раз меньше, чем площадь топки.

Оптимальным диаметром круглых дымоходов является показатель в 100-150 мм. По длине дымоотводящая труба может достигать 500 см и более.

Подготовка материалов

Подготовьте необходимое количество керамического кирпича (определяйте в соответствии с запланированными габаритами и конструкцией камина). Также подготовьте шамотный кирпич для обустройства топки.

Дополнительно подготовьте следующее:

• смесь для кладки кирпича;
• 12-миллиметровый лист стекло-магния;
• дымоход;
• печную ленту для монтажа фурнитуры;
• металлические уголки;
• дымоходную вьюшку.

Перед началом работы укройте полиэтиленом все, что нужно защитить от загрязнений.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Основание камина

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Кладка

</h2>Используемые источники:

• https://otivent.com/kamin-svoimi-rukami-iz-kirpicha
• https://qustu.com/kak-vylozhit-kamin-iz-kirpicha/
• http://sdelaikamin.ru/pristenochnye/kladka-kaminov-video-31
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/kak-postroit-kamin-svoimi-rukami.html
