Кран водонагреватель: достоинства и недостатки, принцип работы

Для быстрого решения проблем с горячим водоснабжением создан технический девайс –водонагреватель проточный электрический на кран. Полезное в быту устройство отличается от предшественников доступной стоимостью, компактностью и простотой установки.

Эффективность прибора получится оценить по достоинству, если его технические характеристики будут соответствовать потребностям пользователя и условиям эксплуатации.

Целесообразность применения крана с подогревом

Проточный водонагреватель для крана – наиболее компактный электроприбор, обеспечивающий горячее водоснабжение. Целесообразность применения компактного устройства зависит от интенсивности и условий эксплуатации.

Чтобы определиться, подойдет ли мини-нагреватель под собственные нужды, следует сопоставить аргументы «за» и «против».

Основные преимущества компактного водонагревателя на кран:

1. Компактность. Этот аргумент становится решающим для небольших помещений. Нагреватель занимает место, отведенное под смеситель для монтажа на раковине в ванной, кухонной мойке или столешнице.
2. Скорость нагрева. Зависимо от мощности модели время разогрева до комфортной температуры колеблется в диапазоне 10-30 секунд. Этим качеством не могут похвастаться накопительные водонагреватели – бойлер надо включать заблаговременно, хотя бы за 30 минут до пользования.
3. Постоянство температуры. В технически-продвинутых нагревателях процесс нагрева мониторят электродатчики, регулирующие уровень накаливания ТЭНа.
4. Эстетичность. Многообразие модельного ряда позволяет подобрать водонагревательный кран под определенный интерьерный стиль. Производители предлагают экземпляры разного цвета с глянцевым или матовым эффектом, необычные формы излива и вентили оригинальной геометрии.
5. Простота монтажа. Технология практически идентичная установке обычного крана. Отличие кроется в необходимости подвода электропитания и заземлении устройства.
6. Высокий КПД. Термо-кран функционирует по факту – нагрев осуществляет только в процессе пользования смесителем. В состоянии «покоя» электричество не расходуется.

Достоинством малогабаритного модуля считается и его стоимость. Цена на водонагревательный кран меньше, чем на полноразмерный электрический или газовый проточник, тем более на накопительный бойлер.

Выбор между накопительным баком и водонагревательным краном основывается на оценке потребностей: требуемом объеме и температуре подогрева воды, режиме использования, наличия свободного пространства и т.д.

Однако производители проточных устройств заявляют об экономичности приборов, делая акцент на потреблении электроэнергии исключительно в момент пользования водой. Тогда как накопительный бойлер функционирует в режиме поддержания заданной температуры – агрегат включается в работу каждые 20-30 минут.

Главный минус проточника – высокая энергоемкость. Средняя мощность ТЭНа порядка – 2,5-4,5 кВт. При регулярном использовании водонагревателя, счета за электричество значительно возрастут

Дополнительные недостатки водогрея для крана:

1. Ограниченная пропускная способность. Объем подогреваемой воды составляет – 4-6 л/мин. Для сравнения, производительность газовой колонки примерно в 1,5-2 раза выше.
2. Высокая нагрузка на сеть. Установка проточника в здании со старой проводкой требует подвода отдельного кабеля. Независимо от состояния электросети проточник в обязательно порядке подключается через усиленную розетку, подсоединенную к УЗО.
3. Обслуживание одной точки водозабора. Невозможно разделить поступающий объем подогретой воды на несколько потоков. Для организации горячего водоснабжения нескольких точек лучше приобрести накопительный нагреватель или стеновой проточник.
4. Сложность ремонта. В случае поломки восстановить работоспособность портативного модуля проблематично – в торговой сети ремкомплектов на подобные модели на порядок меньше, чем для настенного электронагревателя.

Раздумывая над покупкой проточника для душа или для кухонного смесителя, следует учесть, что приборы малой мощности способны увеличить температуру воды на 25°. Этого показателя достаточно в теплое время года. С наступлением холодов, при значительном понижении температуры водопроводной воды, получить желаемые 35-40°С нереально.

Модификации проточника без регулировки воспринимают низкий напор вода, как его полное отсутствие – проточный модуль просто не включается в работу

Несмотря на обозначенные недостатки, мини-нагреватели целесообразно устанавливать в следующих ситуациях:

• нестабильность централизованного горячего водоснабжения, когда перебои в сети кратковременны – не более месяца;
• сезонное потребление воды – присуще дачным домам, загородным коттеджам;
• организация водоснабжения в летней кухне частного домовладения;
• в парикмахерских, салонах красоты;
• на кухнях в зданиях с индивидуальным газовым отоплением – включать котел ради мытья посуды не выгодно.

Одним словом, установка крана с подогревом полностью оправдана, если горячее водоснабжение требуется не постоянно и в ограниченном объеме.

Особенности устройства и работы “проточника”

Миниатюрный водогрей внешне схож с обычным смесителем, отличительный признак – увеличенные габариты. В термостойком корпусе спрятан водонагревательный элемент и множество аппаратуры, отвечающей за безопасность эксплуатации термо-насадки.

Главные рабочие узлы крана с подогревом: мощный ТЭН, герметичный баллон с отверстиями, термостат, реле поступления воды, гидрозащита, рычаг управления и излив. Некоторые модели дополняются электронным дисплеем и индикаторами температуры

Внутри модуля находится картриджный механизм для регулировки расхода воды и резервуар с мощным электронагревателем. Именно небольшим внутренним объемом бака и высокой мощностью ТЭНа объясняется способность нагревателя в считанные секунды выйти на нужную температуру.

Принцип работы предельно прост. Вода поступает в нагревательный баллон, контактирует с разгоряченной спиралью и уже подогретая подается к изливу смесителя.

В конструкции проточного электрического водонагревателя на кран предусмотрена, так называемая, «группа безопасности».

Комплекс включает следующие элементы:

1. Датчик напора. Отключает ТЭН, если давление в сети не превышает 0,004 МПа и блокирует работу модуля при повышении значения свыше 0,7 МПа. Чрезмерный напор опасен для внутренних элементов.
2. Датчик протока и термореле. Обеспечивают защиту трубчатого электронагревателя от сгорания при прекращении подачи воды. Кроме того, датчик протока отвечает за мгновенный нагрев после открытия крана.
3. Автоматический предохранитель. В случае скачка сетевого напряжения сверх нормы или при коротком замыкании внутри модуля, подача тока прекращается.

Большинство проточников оснащены защитой от гидроударов – в корпусе прибора размещен эластичный пластик и силиконовый демпфер.

Ответственные производители дополняют изделия встроенным УЗО для максимальной безопасности пользователей и недопущения поражения током при пробое ТЭНа

Виды компактных электронагревателей

Модули горячего водоснабжения для крана принято делить на два типа: съемная нагревательная насадка и смесители с вмонтированным ТЭНом. Для подачи теплой воды к раковине зоны умывания и к кухонной мойке нередко используются универсальные стеновые проточники.

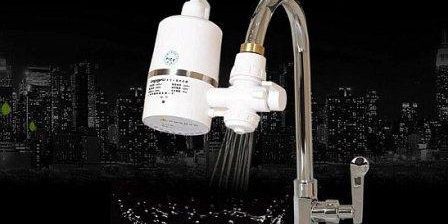

Отдельная насадка на кран

Модуль устанавливается на излив ранее вмонтированного смесителя. Основные плюсы мини-блока: низкая стоимость, возможность подключения к имеющемуся крану, компактность. Минусы очевидны – как правило, термо-блок имеет небольшую мощность и производительность (около 4 л/мин).

Малые размеры не позволяют укомплектовать насадку полноценной системой безопасности и более-менее мощным ТЭНом. Эффективность и надежность прибора достаточно низкая

В качестве защитного элемента модуль оснащен термодатчиком, не допускающим перегрев внутренних элементов.

Смеситель мгновенного нагрева воды

Краны с подогревом занимают большую часть сегмента проточных миниатюрных водонагревательных агрегатов. Устройство функционирует в трех режимах:

1. Горячее водоснабжение. Рукоятка смесителя повернута вправо. Электрическая система приходит в действие, обеспечивая приток теплой воды.
2. Холодное водоснабжение. Разворот рычага в левую сторону отключает электрочасть крана – из смесителя бежит холодная вода.
3. Выключение. Ручка джойстика в центральном опущенном положении – нагревательный кран бездействует. Схема обесточена, водоснабжение прекращено.

В большинстве моделей проточного типа температура воды регулируется путем изменения напора. Перемещение рычага по вертикали позволяет подобрать режим нагрева с погрешностью в 0,5-1°С.

Водонагревательный кран стоит дороже отдельной насадки. Но разница в цене окупается повышенной производительностью прибора и высокой степенью безопасности

Настенный “проточник”: напорная и безнапорная модель

К крану можно подключить универсальный водонагреватель.

Электрический модуль имеет ряд отличительных особенностей:

• возможность обслуживания несколько водозаборных точек одновременно;
• высокая степень защиты;
• производительность до 7-9 л/мин, что больше в сравнении с насадками на кран и смесителями-нагревателями;
• настенный монтаж.

Корпус выполнен в форме вместительного короба. Увеличенная площадь ТЭНа объясняет улучшенные нагревательные характеристики прибора.

Блок крепиться к стене поблизости крана. Чтобы не загромождать место для зеркала или вместительной полки, модуль можно разместить под мойкой

Настенные проточники бывают двух видов:

1. Напорные. Горячая вода из нагревателя подается в распределительную сеть, а далее – к водозаборным точкам. Мощность агрегатов составляет 3-20 кВт, возможно одно- и трехфазное подключение.
2. Безнапорные. Рассчитаны на обслуживание одной точки водопотребления – вода из мини-бойлера сразу передается наружу через кран. Мощность устройств – 2-8 кВт.

При резком падении давления в водопроводной системе поток воды через безнапорный модуль замедлится – высока вероятность получения на выходе очень горячей воды. В приборах с термодатчиком эта проблема решена.

Критерии выбора электронагревателя на кран

Определившись с видом прибора, следует рассчитать подходящую мощность модуля и сопоставить техническо-эксплуатационные характеристики разных моделей.

Мощность и производительность агрегата

Решающее значения при выборе проточника играет его мощностный показатель. Требуемая величина определяется исходя из приоритетных целей пользования: кухонная мойка, раковина в ванной комнате и т.п.

При использовании проточного электронагревателя для нескольких точек водопотребления, итоговая мощность подбирается по максимальному водозабору. В таблице приведен ориентировочный расход воды под разные нужды

Мощность определяется по формуле:

W=V*(T2-T1)/14.3, где:

• W – расчетная мощность портативного нагревателя, кВт;
• V – расход воды или производительность агрегата, л/мин;
• T2 – желаемая температура, зависящая от нужд, С°;
• T1 – температура водопроводной воды (летнее значение – около 15°С, зимнее – порядка 5°С);
• 14,3 – константа.

Если планируется одновременное потребление из нескольких водоразборных точек, то итоговый показатель увеличивается в 1,5 раза.

Пример расчета. Требуется подобрать проточник для кухонной мойки, оптимальная температура пользования – 45°С. Исходя из таблицы, под раковину для мытья посуды подойдет модель производительностью 4 л/мин. Для объективности расчета лучше использовать среднегодовую температуру воды в магистрали – около 10°С.

W=4*(45-10)/14,3=9,79 кВт.

Производительность модуля горячего водоснабжения рассчитывается по обратной формуле. Чем больше мощность агрегата, тем больше теплой воды он выдаст. Однако и нагрузка на сеть значительно возрастет

Подобрав мощность нагревателя, возникает важный вопрос: хватит ли возможностей электропроводки? В зданиях старой постройки с пробками на 16 А нельзя устанавливать проточник более чем на 3,5 кВт. Новые дома со счетчиками на 32 А и 40 А  «потянут» водогрей до 6 кВт.

Тип нагревательного элемента

Сердце проточного модуля – ТЭН. В классическом исполнении нагревательный элемент собран в виде спирали для увеличения площади контакта воды.

Работа ТЭНа в «стоячей» воде недопустима – отсутствие беспрерывного обмывания охлаждающим потоком жидкости и скопление горячей воды приведет к его перегоранию

Кроме спиралевидной формы ТЭН может быть сделан, как изогнутая или прямая трубка с заключенным внутри электронагревателем. Вода циркулирует по змеевику. Закрытые ТЭНы лучше справляются с образованием накипи.

Эффективность и долговечность нагревательного элемента во многом определяется материалом его изготовления.

Возможные варианты:

• ТЭН с медной или анодированной оболочкой – обеспечивают хорошую теплоотдачу и защиту от накипи;
• керамический трубчатый нагреватель – высокоэффективен, долговечен и дорог;
• спиральные блоки, защищенные стеклом – относятся к премиум-сегменту, не требовательны в обслуживании, при образовании накипи частично меняют скорость теплоотдачи.

Наиболее технологичным решением считаются спиральные индукционные теплообменники. Помимо эффективного нагрева вихревые токи побуждают вибрацию центрального сердечника. Такой эффект – профилактика образования накипи.

Степень электробезопасности прибора

Помимо наличия встроенных элементов «группы защиты», внешняя оболочка тоже должна соответствовать нормам безопасности.

Следует обратить внимание на два показателя:

• класс защиты электроприбора от поражения током;
• индекс IP – маркировка защищенности корпуса от внешних воздействий.

Класс защиты отображает требования к подключению нагревательного модуля и способ недопущения поражения электротоком. Для проточного водогрея характерен класс защиты – 1. Безопасность обеспечивается обязательным заземлением токопроводящих частей и основной изоляцией.

Трактовка индекса IP: первое значение – защищенность корпуса от проникновения твердых частиц, вторая цифра – противодействие внешней оболочки жидкостям. Для водонагревательных кранов достаточным считается показатель IP25

Учет дополнительных параметров

Кроме перечисленных характеристик при выборе модуля горячего водоснабжения следует учесть:

• способ управления;
• материал изготовления корпуса;
• второстепенный функционал.

Все многообразие проточников делят на механические и электронные агрегаты. Первые иначе называют гидравлическими. Механика характерна для модулей бюджетного класса и приборов среднего ценового сегмента.

Обычно предусмотрено трехступенчатое переключение режимов работы с возможностью корректировки напора, температуры воды. Управление осуществляется вручную посредством рычага

Недостатки способа: невозможность тонкой настройки температурного режима и сохранения выбранных параметров. Электронный механизм с помощью датчиков и микропроцессоров самостоятельно поддерживает заданные настройки, подстраивая режим работы под текущие показатели давления сети и температуры.

Изделие регулярно подвергается воздействию высоких температур, химическому составу проходящей жидкости. Поэтому корпус должен обладать термостойкостью и достаточной прочностью. Хорошо себя зарекомендовали эмалированные, полипропиленовые и медные «оболочки» – материалы стойки к агрессивной среде и температурным перепадам.

Дорогостоящие модели оснащены внутренней защитой от накипи. Роль барьера выполняет «анод», срок работы элемента порядка 6-7 лет

Некоторый встроенный второстепенный функционал обеспечивает комфортное пользование водонагревательным краном.

К полезным опциям можно отнести:

• наличие информативного дисплея, индикации рабочего режима;
• ограничение температуры нагрева и охлаждения;
• возможность программирования;
• работа с разной мощностью;
• цветовая подсветка.

Также некоторые производители оснастили свои изделия практичной функцией – блокировкой нагревателя от детей.

Обзор брендовых моделей

Особым спросом пользуются водонагревательные краны известных торговых марок:

• Delimano (Украина/Италия);
• Supretto (Китай);
• Акватерм (Россия);
• Rapid (Китай).

Delimano. Компания предлагает мгновенный водонагреватель «Аквасистем». Модуль представлен в виде цилиндрического блока с краном-регулятором и изливом.

Технические характеристики: длина гусака – 22 см, габариты – 12,5*7*7 см, материал корпуса – пластик/металл, давление – 0,04-0,6 МПа. В комплект помимо термо-крана входят: соединительная вставка, опорное кольцо, прокладка и фиксирующая гайка

Отличительные особенности «Акваситем»:

• быстрый нагрев до +60°С;
• наличие регулятора температурного режима;
• индикаторная лампочка;
• подключение шнура с тыльной стороны корпуса;
• гарантия – 365 дней;
• ориентировочная стоимость – 25-30 у.е.

Supretto. Кран выполнен из жаростойкого высокопрочного пластика, внутренние элементы – металл. Прибор оснащен необходимой системой безопасности – конструктив предполагает заземление, защиту от перегрева.

Производительность Supretto зависит от температуры нагрева. Без функции обогрева пропускная способность прибора – 1,5 л/мин, при нагреве до +50°С – 1,3 л/мин

На передней стенке корпуса находится индикатор, рычаг управления размещен сбоку. Стоимость миниатюрного электроприбора – около 30 у.е.

Акватерм. Однорычажный нагревательный кран российской сборки. Отличается высоким дугообразным изливом, наличием фильтра для воды и пластикового аэратора с опцией «Анти-Кальций».

Дополнительные характеристики: керамический картридж, угол разворота крана – 360°, защита от перегрева. Параметры питающей сети: частота 50 Гц, одна фаза

Модель выпускается в 4-х цветах: синий, бордо, белый, беж. Цена вопроса – 50 у.е.

Rapid. Водонагреватели брендовой марки имеют многоуровневую защиту. В эконом-моделях температура регулируется рычагом-джойстиком. В вариантах подороже режим подогрева контролирует электронный датчик.

Особенности проточных кран-модулей Rapid:

• ТЭН из жаропрочного полимера;
• нагревательный керамический диск может функционировать беспрерывно до 5000 часов;
• температура нагрева – 30-60°С;
• заземление основного корпуса.

Во всех моделях нагревательные элементы защищены изолирующим слоем.

Характеристики крана с подогревом RLD-01 от Rapid: вес – 1 кг, скорость нагрева – 5 секунд, напряжение – 220-240 В. Ориентировочная стоимость – 55-60 у.е.

Среди проточников настенного монтажа популярны модели фирм: Kospel, Electrolux, AEG, Bosh, Термекс.

Выводы и полезное видео по теме

Чтобы подытожить и обобщить изложенную теорию, приведем наглядные видео-обзоры об установке, практичности и эффективности термо-кранов.

Пошаговый монтаж и тестирование нагревателя Delimano:

Тест-драйв смесителя с подогревом Rapid, оценка скорости нагрева:

Водонагревательный кран в некоторых ситуациях является оптимальным и единственно возможным вариантом организации горячего водоснабжения. Чтобы не ошибиться в выборе, следует реально оценить собственные потребности и рассчитать требуемую мощность. Немаловажные критерии покупки – безопасность устройства и репутация компании-изготовителя.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите о том, как работает кран с водонагревателем у вас дома или на даче. Задавайте вопросы, делитесь полезными сведениями с посетителями сайта, публикуйте фото по теме статьи.

Существует множество факторов, делающих жизнь городского жителя комфортной, и один из них – постоянное наличие горячей воды. При отсутствии централизованного подогрева или бойлера, обслуживающего весь дом, применяют нагревательные устройства накопительного или проточного типа. Выбор зависит от характеристик и размеров оборудования. Для дачного применения или пользования горячей водой в небольших объемах идеально подходит водонагреватель проточный электрический на кран – бюджетное компактное устройство, заменяющее стандартный смеситель.

Особенности конструкции и основные характеристики

Человеку, далекому от сантехнических премудростей, отличить кран нагрева от кухонного смесителя достаточно сложно, так как все важные элементы находятся внутри основания, а внешние очертания полностью совпадают с обычными моделями. За стенками прочного корпуса из металла или пластика скрывается сердце устройства – нагревающий элемент ТЭН, а также комплект элементов, обеспечивающих безопасность. Главным внешним отличительным признаком является сетевой провод для подачи электротока.

На схеме гибкая подводка водопровода расположена снизу, под водонагревателем, существует и другой способ соединения — с задней стороны. Место подключения необходимо уточнять заранее, перед установкой устройства

Не российском рынке распространение получили изделия отечественного и китайского производства. Принципиальных отличий в устройствах разных марок не наблюдается, кроме «фирменного» дизайна. Вы можете выбрать цвет, гармонирующий с интерьером кухни или ванной, длину и форму излива, но большой разницы в конструкции и технических характеристиках не обнаружите. Это объясняется тем, что в производстве портативных бытовых моделей заинтересованы далеко не все компании, и ассортимент кранов-нагревателей намного меньше, чем, предположим, количество подобной продукции в сегменте накопительных устройств.

Электрический провод, неотъемлемая часть проточных водонагревателей на кран, сверху покрыт защитной оболочкой, но ее желательно усилить, поместив провод в короб или заглубив в стену, спрятав под облицовкой

Рассмотрим, из чего состоят проточные водонагреватели на кран:

• корпус;
• нагревательный стальной или медный элемент (трубчатый ТЭН);
• термодатчик с функцией отключения при перегреве;
• реле поступления воды, включающее электропитание;
• короткий или длинный излив;
• сетчатый фильтр;
• регулятор мощности.

Одно из главных свойств электрических бытовых приборов – безопасность, поэтому каждая деталь выполнена с учетом того, что пользователь не пострадает от воздействия тока, который, как известно, прекрасно проводит и вода. Например, реле давления предотвращает холостую работу крана, то есть защищает от так называемого «сухого» включения. Существуют рамки, внутри которых функционирует устройство: от 0,4 атм. (минимально необходимое давление) до 7 атм. (допустимый максимум).

Кроме давления прибор контролирует и температурные показатели воды. Если жидкость нагревается до +60ºС, срабатывает термодатчик и нагрев прекращается. Остывшая вода начинает подогреваться также в автоматическом режиме.

Так выглядит одна из современных компактных моделей проточных водонагревателей на кран: строгий дизайн, ничего лишнего, дисплей с подсветкой, замаскированный провод

Каждая сертифицированная модель имеет блок УЗО, выполняющий две функции – защиту от напряжения и предохранение от удара током при возникновении опасности, например, при нарушении целостности корпуса или выходе из строя ТЭНа.

В защите нуждается не только пользователь, но и сам прибор. Частой причиной поломки кранов являются гидроудары. Чтобы предотвратить поломку водонагревателя, корпус прибора усилен прочным, но эластичным пластиком, а внутри установлен смягчающий колебания силиконовый демпфер. Все детали устройства покрыты оболочками, не пропускающими воды.

Некоторые водонагреватели на кран имеют не один универсальный рычаг, а два: первый регулирует температуру воды, второй — давление воды в приборе

Некоторые нюансы изготовления касаются увеличения эффективности работы прибора. Предположим, излив практически любой модели имеет различный диаметр сечения на входе и на выходе, причем на выходе отверстие заметно меньше. Эта хитрость создает дополнительное сопротивление и тем самым увеличивает производительность работы ТЭНа.

Обратите внимание на фильтр грубой очистки и не забудьте его установить при сборке. Он предохраняет устройство от крупных частиц грязи и песка, которые могут повредить камеру нагрева и вывести смеситель из строя.

Принцип работы смесителя с нагревом

Производители часто называют свою продукцию устройствами с моментальным нагревом, и в этом есть доля истины. Примерно от 5 до 10 секунд требуется на то, чтобы поступившая в кран под необходимым напором вода включила электрическую систему, задействовав ТЭН, и нагрелась до необходимой температуры. Оптимальными значениями для умывания, мытья посуды и стирки вещей признаны показатели воды от +30°С до +60°С, их можно выставлять самостоятельно.

Рекомендуемая максимальная температура воды для выполнения домашних бытовых дел — 50-60 градусов, именно ее и учитывают производители при выпуске проточных моделей

Кран с подогревом функционирует в 3 основных режимах:

• холодное водоснабжение – рычаг установлен в левом положении, устройство работает без электроподогрева;
• горячее водоснабжение – рычаг поворачивают вправо, чем одновременно включают и воду, и ТЭН;
• выключенное состояние – ручка опущена, а значит, и электричество, и водоснабжение отключены.

Следует запомнить, что в основе принципа работы простейших приборов лежит прямая зависимость температуры от напора воды. Манипулируя ручкой (рычагом), есть возможность регулировать температуру до наиболее комфортного значения. Точность достигает 1 градуса, и это очень удобно для тех, кто любит воду попрохладнее или, напротив, погорячее.

Некоторые модели снабжены терморегулятором с электронным дисплеем. В этом случае воду включают ручкой, а температуру устанавливают нажатием или касанием на устройстве, расположенном сбоку.

У некоторых моделей ручка переключения режимов работы находится не справа, а сверху, а сам корпус крепится к стене (стандартное расположение — на столе или раковине)

Говоря о быстром подогреве, необходимо помнить о температуре воды на входе. Насколько холодную воду может нагревать портативное устройство? Все зависит от класса энергопотребления, соответственно, от выдаваемой мощности: минимальной считается мощность 3 кВт, средней – 5 кВт, максимальной – 7 кВт. Минимума достаточно, если необходим нагрев жидкости комнатной температуры – 18-20°С, то есть приборы низкой мощности хорошо функционируют только в летний период. Для круглогодичной работы следует приобретать более мощные устройства, способные быстро нагреть даже ледяную воду.

Обзор лучших предложений на рынке

На российском рынке «прижились» функциональные водонагреватели на кран брендов Delimano, Акватерм и Supretto. Модели известных компаний отличаются техническими показателями, внешним видом и стоимостью. Рассмотрим основные характеристики перечисленных марок.

Supretto – бытовой кран-водонагреватель из Китая

Если у вас отключили горячую воду в плановом или аварийном режиме, можете воспользоваться изделием из Гонконга – недорогим устройством средней мощности. Кран имеет стильный дизайн: белый цилиндрический корпус с серебристой отделкой. Излив небольшого размера расположен горизонтально, ручка переключателя находится сбоку. Подводка устанавливается снизу.

Проточные нагревательные устройства на кран устанавливают с помощью крепежного набора простым закручиванием гайки, поэтому с монтажом прибора может справиться каждый

Дополнительных аксессуаров, например, душевого отвода, не предусмотрено.Подключение нового бытового прибора не займет много времени: достаточно демонтировать старый кран и прикрутить вместо него устройство с нагревом. В комплекте обязательно должен присутствовать крепеж. Обычно кран устанавливают на край раковины или прикручивают к столешнице.

Производительность водонагревателя меняется в зависимости от заданной температуры. Если не включать нагрев, то кран пропускает полтора литра в минуту, нагретая до +50°С вода вытекает в меньшем объеме – 1,3 литра в минуту. Мощность минимальна – 3 кВт, но ее достаточно, чтобы нагреть воду до максимальной температуры (+50-60°С) примерно за две минуты. От ударов и быстрой поломки корпус защищен прочным термостойким пластиком.

На передней стенке большинства моделей находится индикатор нагрева, загорающийся в тот момент, когда температура воды достигает заданного значения

Приобретая электронагреватель, нужно заранее позаботиться о подключении его к сети стандартного напряжения 220~240 В. Провод имеет длину около 1 м, поэтому розетка или сетевой фильтр должны находиться на расстоянии, не превышающем метра.

Акватерм – известный бренд отечественного производства

Марка «Акватерм» популярна благодаря отличной функциональности и разнообразию моделей, которые имеют оригинальный дизайн и удобные дополнения.

В процессе покупки обратите внимание на следующие моменты:

• цвет прибора – наряду с привычными серебристыми устройствами выпускают краны красного, синего, бронзового, белого цвета, а также изделия «под мрамор»;
• форму корпуса – он может располагаться вертикально или горизонтально;
• длину и форму излива – существует линейка с короткими горизонтальными «носиками» для моек малого диаметра, и с высокими изогнутыми – для объемных раковин;
• наличие душевого шланга с лейкой, увеличивающего функциональность водонагревателя;
• возможность регулировки воды с помощью электронного устройства.

Технические характеристики можно назвать средними – нагрев до +60°С, мощность нагревательного элемента 3,0 кВт, электросеть с напряжением 220В±10%.

Излив на всех моделях проточных водонагревателей является поворотным, чем напоминает обычный смеситель. Существуют модели, где поворот излива равен 360 градусам, то есть он вращается вокруг оси

Благодаря интересной внешней отделке есть возможность подобрать кран, сочетающийся по стилю и оттенку с оформлением кухни. Предположим, серебристые и бронзовые портативные устройства с электронным дисплеем прекрасно впишутся в интерьер кухни хай-тек, а приборы с высоким тонким изливом больше подходят для классики или модерна.

На схеме водонагревателя Акватерм хорошо виден нагревательный элемент спиралевидной формы, который повышает температуру воды в процессе ее движения внутри камеры

Стоимость проточных водонагревателей на кран зависит от дизайна, возможности присоединения душевого шланга и наличия электронного дисплея.

Delimano – популярная итальяно-украинская марка

Над проектом портативного смесителя с нагревом работали специалисты различных стран, включая Германию и Италию, но выпуск его осуществляется в Китае. Производитель рекомендует свою продукцию использовать в качестве бытового помощника на даче. Удобная насадка компактна, функциональна, имеет гарантию.

Шнур питания подключен с задней стороны корпуса. Температуру воды, регулируемую с помощью удобной боковой ручки, помогает определить индикатор. Положения рычага обозначены специальными отметками – синей и красной. Овал без цветовой отметки означает пуск воды комнатной температуры. Технические характеристики прибора такие же, как у изделий марки «Акватерм».

Напомним, что небольшие водонагреватели на кран спасают там, где существует дефицит места для использования накопительных баков: в дачных домиках, квартирах-студиях, офисных помещениях. Он может пригодиться и в новостройках на время ремонта или подключения коммуникаций. «Делимано», выполненный в стиле модерн, будет уместен в любом интерьере.

Изделия поступают в продажу в частично разобранном виде: в отдельных упаковках находятся корпус с электропроводом, излив и крепежный комплект

Плюсы и минусы портативных водонагревателей

Перед покупкой любого водонагревателя стоит учесть целый ряд факторов, влияющих на выбор:

• объем горячей воды (зависит от количества человек в доме и активности пользования);
• технические характеристики, важные для установки и подключения;
• габариты устройства;
• внешний вид;
• стоимость.

Приоритеты расставляются по-разному. Например, для семьи с маленьким ребенком портативное устройство не подходит, так как постоянно требуется большое количество горячей воды. А для дачников, временно посещающих загородный дом, это вполне приемлемый вариант.

Портативные проточные водонагреватели с душевым шлангом и лейкой предназначены для установки в ванной комнате. Существуют модели с возможностью установки чего-либо одного — или излива, или душа

Иногда имеет смысл установить смеситель с подогревом в городских квартирах, в производственных помещениях, в офисах, так как он выполняет минимум требуемых функций и обладает следующими достоинствами:

• осуществляет быстрый нагрев;
• расходует эл/энергию только во время непосредственной эксплуатации;
• имеет настройки постоянной температуры;
• занимает мало места при его дефиците;
• эстетически привлекателен.

К плюсам можно отнести быструю установку, аналогичную монтажу обычного смесителя. Единственная разница заключается в подключении электрических проводов. Большим преимуществом перечисленных марок является их доступность – купить устройства по цене от 2500 руб. до 6 000 руб. способны все без исключения.

Современная промышленность выпускает много разнообразных кранов и вентилей для регулирования потока жидкости. Для любой сферы применения можно найти подходящий. Однако пытливые умы домашних мастеров не оставляют попыток разработать и воплотить в жизнь собственные конструкции. Иногда это вызвано желанием сэкономить, но чаще- стремлением проверить собственные силы как конструктора, машиностроителя, слесаря и электротехника.

Виды кранов

Пытаться повторить конструкцию обычного запорного вентиля не имеет практического и экономического смысла, если домашняя мастерская не оборудована высокоточными фрезеровальными, токарными и сверлильными станками. Цена промышленных образцов при массовом производстве доступна даже самому скромному бюджету. Другое дело- технически сложная запорная арматура для специальных применений, такие, как:

• шаровый с электроприводом;
• игольчатый;
• незамерзающий;
• с проточным водонагревателем;

Варианты их реализации своими руками будут рассмотрены ниже.

Шаровый с электроприводом,

Моторизованный вентиль может найти свое применение в современных «умных» системах водоснабжения, отопления и кондиционирования воздуха, создаваемых домашними мастерами с минимальным использованием покупных компонентов. Кроме проверки своих сил, тут будет и существенная денежная выгода- покупное устройство с электроприводом стоит от 2 до 10 тыс. руб.

Для шарового крана с установленным электроприводом, сделанного своими руками, понадобятся следующие материалы и комплектующие:

• шаровой вентиль 3/4″;

• привод стеклоподъемника для Лада 1117, 2123 левый LSA;

• реле автомобильные пятиконтактные – 2 шт.;
• концевые микровыключатели- 2 шт.;
• жесть листовая толщиной 1 мм (для станины и хомутов);
• трубка стальная 10 мм- обрезки (для втулок);
• профиль квадратный 10*10 мм- 10 см;
• полоса металлическая 4 мм толщиной- 10*1 см;
• пружина диаметром 12 мм;
• болт М8*45 с гайкой и шайбами- 2 шт.

Все электрооборудование на 12 вольт. Из инструментов нужны:

• дрель;
• ножницы по металлу;
• верстак с тисками;
• сварочный аппарат;
• ручной слесарный инструмент (молоток, отвертка, гаечные ключи, пассатижи и т.п.)

Создаваемый механизм должен позволять управлять электрическим краном как с помощью привода, так и вручную. Последовательность изготовления следующая:

• Выгнуть П-образную раму из листа металла.
• Из отрезков трубки сделать втулки для крапления привода стеклоподъемника к станине.
• Закрепить привод.
• Станину закрепить на патрубках, выходящих из шарового крана, с помощью хомутов.
• Из квадратного профиля вырезать насадку на ось редуктора.
• Приварить к ней полосу.
• Из полосы и рукоятки собрать рычажный механизм привода, подпружинив его. Пружина прижимает рычаги друг к другу, при необходимости их можно быстро разъединить без использования инструментов и управлять краном вручную.
• Полосу шарнирно закрепить к рукоятке с помощью болта и гайки. Гайку законтрить.
• Квадратный профиль закрепить на валу редуктора стеклоподъемника.

Далее следует опробовать кинематику, подавая напряжение на электродвигатель. Можно использовать автомобильный аккумулятор или блок питания мощностью не менее 50 вт. Рычажная передача должна двигаться плавно, без рывков и перекосов. При необходимости подправить задевающие друг друга детали напильником.

Теперь наступает очередь электрической части привода.

• В крайних положениях рукоятки смонтировать концевые микровыключатели.
• Подключать их следует таким образом, чтобы они размыкали цепь управления реле, через которое включен двигатель, по достижении крайнего положения «Открыто» или «Закрыто».

Такой привод можно подключать к цепям управления системы «умного дома». Электрокран для воды, сделанный своими руками будет экономически эффективен, если привод стеклоподъемника достанется недорого. Новый стоит до 1 тыс. руб., и может съесть половину экономии.

Вместо привода стеклоподъемника можно использовать и любой другой электропривод,

близкий по мощности и крутящему моменту.

Игольчатый

Игольчатый клапан с большим диапазоном регулировки можно собрать из подручных материалов с малыми затратами. Для его изготовления потребуется:

• Шприц пластиковый одноразовый 2 мл.
• Шприц инсулиновый 1 мл.
• Шарик от подшипника – 2 шт.
• Пружины- 2 шт.
• Гайка и регулировочный винт.
• Эпоксидный клей.
• Крепеж.
• Пластиковые стяжки-2 шт.

На схеме обозначены:

• Шприцы- черным.
• Шарики- синим.
• Пружины- зеленым.
• Шток- красным.
• Направление движения жидкости- зелеными стрелками.

Чтобы сделать кран, следует:

• Подобрать шарики по диаметру. Большой должен быть чуть меньше внутреннего размера 2-мл шприца, маленький- в 2 раза меньше.
• Подобрать пружины по усилию. Усилие сжатия большой пружины примерно вдвое больше, чем малой.
• Просверлить в большом шприце возле носика отверстие, равное внутреннему диаметру инсулинового. Притянуть инсулиновый шприц за ушки стяжками, обмотать синтетическими нитками и проклеить.
• Вставить в большой шприц малый шарик и меньшую пружину.
• Отрезать шток поршня.
• Вставить большую пружину и второй шарик.
• Вставить регулировочный винт.
• Притянуть гайку винтами к ушкам.

Поступающая жидкость будет стремиться отжать шарик от входного отверстия, пружина будет поджимать его обратно тем сильнее, чем сильнее будет завернуть регулировочный винт. Если винт будет полностью вывернут- поток будет проходить свободно, если полностью закручен- поток будет перекрыт.

Незамерзающий кран

Тем, у кого есть необходимость пользоваться водопроводом на участке в зимнее время, сталкиваются с проблемой замерзания уличного крана. При больших перепадах температуры вода внутри арматуры и труб превращается в лед и может разорвать их.

Есть несколько способов организации такого водоснабжения:

• Установка покупного незамерзающего крана. В нем тарелка клапана находится внутри теплого контура стен. Устанавливают его всегда с уклоном в сторону улицы. Тогда после закрывания клапана оставшаяся в патрубке вода вытекает вниз и не замерзает в трубе. Устройства выпускаются разной длины, что позволяет установить из в различные по толщине стены.

• Самодельная версия такого устройства представляет собой обычный тарельчатый кран, смонтированный на подводе внутри теплого контура стен. Его шток удлинен прутком, проходящим сквозь стену в трубке. Снаружи на прутке закреплена рукоятка. Патрубок также должен быть установлен с уклоном в сторону улицы. Этот способ требует лишнего отверстия в стене, но обходится в несколько раз дешевле. Разумеется, придется периодически скалывать наледь, образующуюся под изливом.

• Кран, установленный на подземном утепленном водопроводе. В этом случае обязательно наличие дренажа, в который будет сливаться вода, остающаяся после закрытия крана в вертикальном патрубке. В конструкции применяется трехходовой клапан, установленный в утепленном приямке.

• Управляется клапан с улицы через удлинитель штока. В рабочем положении он включает подачу воды в вертикальный патрубок, на конце которого смонтирован излив. Как только вода набрана, кран закрывают, подача прекращается, а оставшаяся в патрубке вода через третье отверстие крана сливается в дренаж.

Сенсорный

Полноценный сенсорный кран домашнему мастеру изготовить вряд ли будет под силу. Главная проблема будет в размещении и гидроизоляции инфракрасного датчика приближения. Достаточно интересную конструкцию, позволяющую включать и выключать воду с занятыми руками, можно собрать, используя

• Электромагнитный клапан от стиральной машины на 220 v — 2 шт.
• Штуцер 10мм*1/2 наружная резьба -2 шт.
• Фитинги с ¾ на ½ внутр. резьба- 2 шт.
• Кнопка звонка для открытого монтажа.
• Провода.

Порядок установки и настройки следующий:

• Клапана монтируются в разрыве линии горячей и холодной воды, непосредственно перед смесителем.
• Привод их подключается через ножной выключатель.
• Во время предварительной настройки при открытых электромагнитных клапанах нужно выставить требуемую температуру и интенсивность потока воды и оставить кран смесителя в этом положении.
• При необходимости включить воду достаточно нажать на клавишу звонка- клапана сработают, и вода польется из крана.

Когда вода больше не нужна, достаточно отпустить клавишу, и пружины вернут клапана в закрытое состояние. Особое внимание следует уделить гидроизоляции проводов и соединений.

Проточный водонагреватель на кран

Покупные проточные электроводонагреватели имеют компактный дизайн и оснащены системой регулировки температуры, изливом и аэратором. Такую насадку на кран сделать своими руками в условиях домашней мастерской вряд ли удастся. Главная проблема заключается в точности обработки деталей и обеспечении электробезопасности прибора. Однако самоделкины разработали простую и вполне эффективную конструкцию, позволяющую обойтись без сложных и дорогостоящих комплектующих. Она работает за счет нагрева теплообменника- змеевика на газовой или электрической конфорке. Для изготовления достаточно средних слесарных навыков.

Из материалов и инструментов потребуется:

• Медная трубка диаметром 10-12 мм- 1 метр
• Шланги резиновые или пластиковые, термостойкие – 2 расстояния от конфорки до раковины +1 м
• 2 штуцера с внутреннего диаметра шлангов на ½
• Переходник с крана для еврокуба
• 4 хомута
• Дужки с нарезанной резьбой и гайки к ним- 2 шт.
• Строительный нож, отвертка, газовый ключ

Работа проводится в следующей последовательности:

• Навить из трубки спираль по форме конфорки. Спираль свести на конус, чтобы максимально использовать тепло от конфорки. Прямые участки входного и выходного патрубка должны выходить за пределы панели плиты на 20-30 см.
• Закрепить спираль к решетке плиты. Надеть шланги на патрубки и закрепить их хомутами.
• Один штуцер присоединить к подаче холодной воды (патрубок или кран канистры), другой- к смесителю.
• Надеть свободные концы шлангов на штуцера и также закрепить хомутами. Холодная вода должна поступать к нижнему патрубку спирали.

При работе такого нагревателя его ни на минуту нельзя оставлять без присмотра.

Горячая вода довольно часто отсутствует как в многоквартирных домах, так и в частных. В случае многоэтажного дома, здесь возникают частые проблемы с аварийными ситуациями или плановыми работами водоканала. В частном доме эта проблема вызвана тем, что централизованная сеть просто еще не проложена. Возникает вопрос – как решить проблему с горячей водой? Решение простое – установить водонагреватель. Дальше мы обсудим, как это сделать и какие водонагреватели бывают.

Назначение, достоинства и недостатки водонагревателей на кран

Проточный водонагреватель имеет компактный размер и обеспечивает ваше жилище горячей водой. Ключевое преимущество перед другими нагревателями как раз кроется в малом размере, что позволяет с легкостью установить устройство на кран. К тому же, эффективность работы устройства позволяет в кратчайшие сроки решить проблему с подогревом воды. Конечно, здесь есть свои плюсы и минусы.

Преимущества:

1. Компактные размеры позволяют легко выполнить монтаж оборудования даже в маленькой ванной. Фактически, устройство занимает необходимое место под смеситель в области раковины или мойки.
2. Быстрый разогрев обеспечивает дом водой нужной температуры в кратчайший срок. Независимо от уровня мощности, любое подобное устройство разогреет воду в течение тридцати секунд. Кстати, другие накопительные устройства не могут похвастаться такими же показателями. Например, тот же бойлер приходится включать заранее, чтобы вовремя помыться.
3. Стабильная поддержка температуры контролируется при помощи специального индикатора. Благодаря ему отслеживается текущий режим температуры и в дальнейшем при необходимости вносятся коррективы. Соответственно, можете рассчитывать на горячую воду в любую минуту.
4. Присутствует большой ассортимент различных устройств с самым разным внешним видом. Вам доступен оригинальный дизайн и разнообразная цветовая гамма. Также, имеются различия в форме и конструкции.
5. Выполнять монтаж также не составит определенного труда. Устанавливается водонагреватель также, как и обычный смеситель. Конечно, понадобится только подключить устройство к электросети.
6. Большая эффективность вызвана тем, что нагреватель работает только тогда, когда подключен в электросеть. Если он выключен, расход энергии отсутствует.
7. Оптимальный вариант стоимости. Фактически, ценник здесь гораздо ниже, чем у накопительных устройств. Большинство потребителей выбирает именно это бесперебойное устройство.

Недостатки:

1. Повышенная энергоемкость – не самый экономный вариант для квартиры. Требование в энергии составляют – 2,5−4,5 кВт. При частом использовании, разумеется, расходы будут увеличиваться.
2. Еще один минус заключается в пропускной способности, которая имеет ограничение до 6 литров. То есть, за одну минуту вы получаете 6 л теплой воды. Также, присутствует весомая нагрузка на электросеть. И если в вашем доме проблемы с проводкой, нужно заранее провести отдельную электросеть для такого рода оборудования, во избежание замыкания.
3. Термокран обслуживает только одну точку водозабора. Вода не разделяется на несколько потоков, поэтому одновременно мыть посуду и принимать ванну точно не получится.
4. К сожалению, данный прибор не подлежит ремонтным работам. Восстановить устройство крайне нелегкая задача. Поэтому, большинство просто выкидывают старый аппарат и приобретает новый.

Читайте также:  Подготовка воды для бассейна

Конструкция и принцип работы электрического крана водонагревателя

Все ключевые различия электрического крана от обычного находятся внутри самого аппарата. За стенками корпуса скрывается нагревающий элемент ТЭН и другие элементы, отвечающие за безопасность самого устройства. Отличительным признаком является наличие электрокабеля.

К сожалению, водонагреватель нельзя установить как дополнительный аппарат к основному крану. Устройство выступает в качестве альтернативы. Оно легко может заменить сам смеситель. В основном водонагревательный кран устанавливается на кухне, в мойке. К нему подводится водопровод и электросеть. Для старта работы электрокрана необходимо просто включить его в розетку. Принцип работы буквальном смысле автоматизирован. Вы просто включаете горячую воду и в течении нескольких секунд осуществляется нагрев до 60 градусов. Также, присутствует возможность контролировать процесс нагрева. Если кран закрыт, горячая вода перестает поступать. При желании вы можете перевести рычаг в режим выключения. Настройка температуры возможна не во всех моделях, а в более технологических.

Виды водонагревателей проточных электрических на кран

Этот тип устройств разделяется на несколько видов: съемная насадка и смеситель со встроенным ТЭНом. Конечно, здесь стоит обратить внимание на ключевые моменты по установке и эксплуатации оборудования.

Насадка на кран для подогрева воды

Заранее необходимо смонтировать смеситель, а после на него устанавливать прибор. Основное преимущество заключается в доступной стоимости и небольшом размере. Но из-за малой мощности термоблок не может похвастаться хорошей производительностью. Большинство подобных моделей не выходят за пределы 4 литров. В качестве защитного элемента выступает термодатчик, который не позволяет аппарату перегреваться.

Кран со встроенным электроподогревом

Такое водонагревательное устройство обычно устанавливается вместо стандартного смесителя. Зачастую такой тип продукции в магазинах довольно распространен. Работает аппарат в трех режимах:

Читайте также:  Смягчение воды в домашних условиях

Описание и выбор моделей для кухни, ванной, душа

Это устройство способно обеспечить автономную подачу горячей воды. Конечно, здесь присутствует определенный модельный ряд. Но самым востребованными брендами являются «Акватерм» и «Делимано». Марка «Делимано» может предложить изящные устройства, которые легко впишутся в домашний интерьер. Металл, пластик снаружи, а керамические детали внутри помогают надежно эксплуатировать аппарат.

Этим водонагревательным кранам хватает мощности в пределах 3,5 кВт. Устройства имеют требуемый потребителю функционал, который отлично применим как в кухонной зоне, так и в ванной.

Тем не менее, водонагреватель «Акватерм» может нагревать воду до 60 градусов. Может поддерживать стабильную температуру в любых окружающих условиях. Поэтому, это устройство часто выбирают для дачных и садовых условий.

Также, еще популярны бренды «Supretto» и «Kruss». Эти устройства не могут похвастаться наилучшей производительностью, но их разнообразный дизайнерский ряд впечатляет. Например, термостойкий пластик позволяет клиенту рассчитывать на длительное эксплуатирование продукта.

Установка проточного водонагревателя на кран

Установка пройдет без каких-либо затруднений. Процесс работы вполне напоминает монтаж обыкновенного смесителя. Единственное различие заключается в необходимости проведения электрического провода.

Используемые источники:

• https://sovet-ingenera.com/santeh/kran/vodonagrevatel-protochnyj-elektricheskij-na-kran.html
• https://aqua-rmnt.com/otoplenie/boilery/protochnye-elektricheskie-vodonagrevateli-na-kran.html
• https://znatoktepla.ru/truby/kran-svoimi-rukami.html
• https://vseowode.ru/podgotovka/kran-vodonagrevatel.html
