Во многих промышленных отраслях — автомобильных, теплотехнических, машиностроительных и др., используется технология выведения газообразного вещества из рабочего пространства, которое снижает их работоспособность. Больше всего это касается системы отопления. В современных системах отопления в промышленных, общественных или жилых зданиях и сооружениях предусмотрено использование одного общего технологического элемента — крана Маевского. Принцип работы данного прибора заключен в устранении не желательного воздуха из рабочей области системы и обеспечении эффективной работы систем отопления.
Описание крана Маевского
В каком бы направлении мы не рассматривании клапан Маевского, он имеет соответствие со своим технологическим назначением и регламентом внутри отраслевого стандарта, и является краном для спускания воздуха СТД 7073В из промышленных или бытовых систем отопления.
Название кран Маевского используется только лишь в народе. По государственным стандартам его относят к запорным кранам и называют — игольчатый радиаторный воздушный клапан.
Одна из самых частых проблем, приводящая к нарушению работы отопительных систем, это скапливание воздуха. Образовавшаяся пробка не дает жидкости нормально циркулировать. В следствии чего радиатор с воздухом внутри снижает работоспособность всей системы.
Теплоноситель, который циркулирует в отопительном радиаторе, играет роль обеспечения тепла в холодный период. Но бывает такое, что батареи не прогреваются до конца. Это может происходить из-за того, что в радиаторе скапливается воздух, и он мешает горячей воде заполнить все пространство радиатора. Поэтому, этот воздух нужно как-то убрать от туда. Именно для этого и работает кран Маевского.
Устройство крана Маевского
Как спускать воздух из крана? Его работа основывается на принципе стравливания воздушной пробки в момент ослабления запорного клапана.
Клапан крана Маевского устроен также, как и обычный кран, т. е. открывается и закрывается герметическое соединение из газообразной или гидравлической среды с большим давление в среду с нормальными условиями. Исторический прототип современной конструкции клапана Маевского — это обыкновенный водопроводный кран с седельчатым типом.
Но при использовании обычного водопроводного крана происходила не контролируемая утечка воды из отопительной системы. Для этого нужна была особая конструкция крана, которая бы затрудняла или полностью исключала потерю жидкости из сети отопления. Эта проблема была решена с изобретение крана Маевского, который потерпел большое количество усовершенствований.
Кран Маевского изобрели более 80-ти лет назад. Это очень простое приспособление очень эффективное и надежное. Поэтому она актуально до сих пор.
Кран устанавливают в верхней части отопительных радиаторов. Он может иметь автоматический воздухоотводчик или управляться вручную.
Открывая вентиль на пол оборота, воздух из системы уходит и освобождает место теплоносителю. Это устройство используются для любых видов батарей, даже для старых образцов.
А откуда появляется воздух в системе отопления?
Возникновение воздушных пробок может быть по нескольким причинам:
- при монтаже отопительных систем;
- при ремонтных работах с удалением из системы жидкости;
- при установлении нового радиатора;
- в случае подсоса воздуха в систему в процессе эксплуатации;
- как следствие физического явления (вода выделяет пузырьки воздуха при каких-либо процессах коррозии);
Последнее часто происходит с алюминиевыми батареями в городских постройках.
Устройство и работа крана Маевского
Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.
Металлический корпус крана Маевского сверху отделан пластиковым кожухом, который делает кран современным.
Устройства крана могут быть различных модификаций, но принцип работы всегда одинаков.
Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.
На заметку: Ду — диаметр условного прохода.
Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.
Кран, в отдельных случаях, можно регулировать и без специального инструмента.
Вентиль поворачивается руками, что обеспечивает стравливание воздуха.
Разновидности
Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:
- Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
- Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
- Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.
Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.
При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:
- В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
- Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
- Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
- Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.
При выборе следует так же учитывать стойкость материала к коррозии. Множество производителей используют хромированную сталь для производства кранов, которая имеет маленький срок службы. Лучшим материалом для деталей будет латунь и нержавеющая сталь.
Как установить кран Маевского
Кран устанавливается на верхний части батареи с противоположной стороны поступления теплоносителя потому, что это место где накапливается воздух. Так же стоит иметь в виду тонкости различных систем.
На заметку: При вертикальной системе отопления краны следует устанавливать на батареях верхних этажей. Также, они должны быть установлены на все элементы отопления, подводящиеся к стояку ниже оси подключения. А при горизонтальной системе краны монтируют на все радиаторы без исключения.
В случае монтажа крана Маевского на батарею, стоящую на полу, его необходимо разместить в самой высокой точке радиатора. Регулировочный винт направлен вверх.
Как правило, в ванной комнате есть полотенцесушитель, который нагревается за счет циркулирующегося теплоносителя внутри. Здесь устанавливают кран Маевского для полотенцесушителя.
Отсутствие данного клапана в такой системе может привести к воздушным пробкам, которые останавливают циркуляцию как отопительного контура, так и контура горячего водоснабжения. Поэтому наличие данного крана на полотенцесушителях устранит данную проблему.
При монтаже крана Маевского для полотенцесушителя его нужно расположить строго вертикально, используя специальный тройник. Тройник позволит переместить рабочую вертикальную ось в горизонтальное положение. Это положение выполняет требования, прописанные инструкцией. А именно то, что отверстие для стравливания воздуха должно направляться в противоположном направлении от стенки и быть под уклоном вниз.
Сразу по окончании монтажных работ отопительной системы необходимо провести развоздушивание. Потому что в процессе работы воздух в любом случае попадает в радиаторы. Также данное мероприятие нужно проводить включая систему после летнего периода. Ведь воздух может скапливаться и из-за выделения водорода при коррозионных процессах металлического элемента. В радиаторах из алюминия без специального покрытия внутри постоянно наблюдается выделение этого элемента и происходит химическая реакция с теплоносителем.
Особенности эксплуатации
Разберем как же использовать кран Маевского в работе. Для начала поставить под радиатор какую-нибудь емкость и приготовить сухую тряпку. С использованием специального ключа или простой отверткой повернуть запорный винт. При этом поворачивать нужно против часовой стрелки и на половину оборота. Воздух начнет выходить, а затем пойдет вода. Нужно дождаться момента, когда жидкость будет течь не прерываясь. После этого винт закрутить.
Случай, когда воздух был удален, а радиатор остался холодным, свидетельствует о засорении системы.
Для того, что бы почистить засоренную батарею, нужно обратиться за помощью к сантехнику.
На заметку: Если система отопления с насосом, работающим по принципу принудительной циркуляции, то его будет нужно выключить минут за 10 до спускания воздушной пробки. В случае включенного насоса поток воды будет разносить воздух по системе и он не будет накапливаться в верхней части батареи.
Если произошёл засор отверстия крана Маевского, его можно попробовать самостоятельно почистить острым предметом. Также при долгом не использовании крана, регулировочный винт будет трудно вращаться из-за возможных коррозионных образований. При возникновении такой проблемы пользуются таким средством, как спрей-смазка WD-40. Оно очень быстро действует и помогает легко открутить винт.
Также в конце отопительного периода следует смазать винт. При этом не будет разрушения резьбы под воздействием теплоносителя.
Если возникла необходимость заменить кран Маевского нужно использовать два разводных ключа. Один ключ придерживает пробку радиатора, а второй выкручивает кран. Если это не соблюдать, то при выкручивании крана возможно ослабление пробки, что приведет к не герметичности.
Если следить за данным устройством, делать плановую диагностику и чистку, оно прослужит большое количество времени без каких-либо проблем.
Кран Маевского цена
Сейчас рынок сантехники представляет множество видов крана Маевскго. Есть отечественные и импортные производители, а также используется различный материал и комплектующие.
Имеется и металлические и пластиковые краны на любой вкус.
Цена будет зависеть от таких показателей, как:
- тип;
- материал;
- диаметр.
Стоимость крана начинается от тридцати рублей.
Применение крана Маевского для чугунных радиаторов
В чугунном радиаторе в пробке-заглушке нет посадочного отверстия под стандартный клапан. Есть умельцы, которые пытаются установить кран для выведения воздушной пробки просверлив и нарезав резьбу на чугунной заглушке. Но это конструкция может быть сорвана при таком явлении, как гидроудар при повышении давления. Выход из этой ситуации — установление автоматического воздухоотводчика, соответствующего размеру заглушки чугунного радиатора. А также им не страшен засор.
Если в теплоносителе имеются твердые частицы различного мусора, то непосредственно перед краном необходимо установление механического стандартного фильтра для отведения воды.
Кран Маевского в пневматических системах
Техническая особенность крана Маевского — это уникальность конструкции.
Его можно использовать не только для выведения воздуха, но также и жидкости. А именно жидкости из пневматической системы, в которой повышенное давление воздуха. Поступление сжатого воздуха от компрессора в систему, сопровождается большим количеством водяного пара. Специальные устройства вымораживания и различные фильтры отбирают излишнюю влагу. При длительной эксплуатации в трубах может накапливаться большое количество жидкости. Ее скопление происходит в нижней зоне пневматических проводов, а также разбрызгивается по всей системе. Вода не должна попадать на рабочее пневматическое устройство. Вот тут спасением оказывается кран Маевского. Только в данной ситуации его монтируют в нижнюю часть контура. Процесс стравливания начинается с избавления от воды и заканчивается выпуском воздуха. После чего кран закрывают и система вновь герметичная.
Воздушные пробки внутри системы отопления препятствуют нормальной циркуляции теплоносителя и полноценному прогреву батарей. Для удаления этих пузырей применяется запорная арматура двух типов – автоматический поплавковый воздухоотводчик и ручной кран Маевского, чье устройство и принцип действия мы рассмотрим в рамках данной публикации.
Конструкция и принцип работы
Первым делом разъясним, что такое кран Маевского – сервисный вентиль, предназначенный для ручного спуска воздуха в определенных точках системы отопления. Современный образец краника, показанный на чертеже, включает следующие детали:
- латунный корпус с никелированным покрытием;
- винт запорный с конусным наконечником;
- нейлоновый колпачок с выпускным отверстием;
- уплотнительное кольцо из пластика либо резины EPDM.
В торце корпуса просверлено калиброванное отверстие диаметром 2 мм, снаружи выполнена присоединительная трубная резьба. Внутри корпуса предусмотрена камера с боковым выходом, куда вкручивается запорный конусный винт.
Кран работает по принципу игольчатого клапана – когда винт затянут, главное отверстие герметично перекрывается конусовидным наконечником. Для развоздушивания системы винт откручивают, конус открывает проходное сечение, тогда воздух вместе с водой выходит наружу через боковой канал. Положение выпускного отверстия настраивается вращением пластикового колпачка.
Историческая справка. Ручной воздухоотделитель был придуман русским инженером Ч. Б. Маевским в 30-х годах прошлого столетия. Изобретение послужило заменой обычным водопроводным вентилям, используемым для удаления воздушных пробок из централизованных сетей теплоснабжения. Установка новых кранов сделала невозможным несанкционированный отбор горячей воды из системы.
Как выглядит старый советский вентиль Маевского, показано на схеме. Официальное название сантехнического элемента – клапан радиаторный воздушный игольчатого типа СТД 7073В.

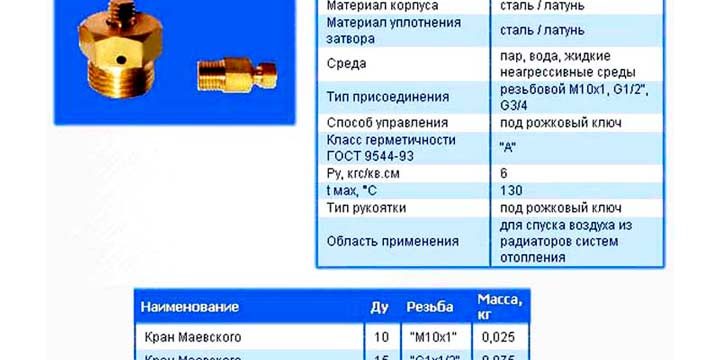

Технические характеристики воздухоотделителей Маевского, применяемых в системах водяного отопления частных и многоквартирных домов:
- максимальная рабочая температура – 120 °C;
- жидкая среда – подготовленная вода либо незамерзающий теплоноситель (антифриз);
- рабочее давление – до 10 Бар (1 МПа);
- присоединительные размеры трубной резьбы – ¼”, ½”, ¾”, метрической – М10 шаг 1 мм;
- срок службы изделия из качественной латуни составляет не менее 30 лет.
Примечание. Для более экстремальных условий эксплуатации существуют модели кранов, рассчитанные на давление 16 Бар (маркировка согласно ГОСТ – Ру16) и температуру жидкой среды +150 градусов.
Сфера применения и разновидности кранов
Ручные клапаны Маевского используются для таких целей:
- В первую очередь, удаление воздушных пузырей из радиаторов отопления всех типов – алюминиевых, стальных и чугунных.
- Сброс воздуха из полотенцесушителей.
- Периодическое развоздушивание проблемных участков тепловой сети – развернутых кверху компенсаторов, обводных петель (например, над входной дверью), стояков и других мест, где скапливается воздух.
Установка кранов для спуска воздуха предусматривается всеми производителями современных радиаторов. Отопительные приборы с завода комплектуются футорками (пробками) с отверстием под вентиль Маевского. Батарейный клапан выбирается по диаметру наружной трубной резьбы — G¼”, ½”, ¾”.
Справка. Внешняя резьба G¼” воздушного вентиля идентична штуцеру стандартного манометра.
Если нужно организовать спуск воздуха на проблемном участке системы, покупается клапан советского образца с наружной метрической резьбой М10 х 1. Стенка трубы просверливается сверлом Ø9 мм, метчиком нарезается резьба, затем вкручивается кран Маевского с уплотнением стыка сантехническим льном.
Другой вариант – врезать в магистраль тройник и установить шлицевой вентиль на отводном патрубке, как сделано ниже на фото. Способ поможет при холодном (завоздушенном) полотенцесушителе, в котором не предусмотрено резьбы под воздухоотводчик.
Принцип работы всех вентилей Маевского одинаков, но встречающиеся в продаже изделия могут отличаться конструктивно:
- Запорный клапан делается под шлицевую отвертку, специальный ключ или оснащается рукояткой. В старой версии изделия применен болт с шестигранной головкой.
- Игла (конус), перекрывающая отверстие, бывает металлической либо пластмассовой.
- На дизайнерские чугунные батареи ставятся соответствующие «состаренные» вентили, изображенные на фото.
Кранами с рукояткой удобно пользоваться – воздух легко спустить без всякого инструмента. С другой стороны, вентиль может крутить кто угодно, в том числе – малые дети, чего допускать нельзя. Отсюда рекомендация – покупайте и ставьте традиционные изделия со шлицем или четырехгранным ключиком.
Справка. Воздухоотводчиками Маевского производители оснащают некоторые модели шаровых кранов. Здесь вариант с рукояткой более уместен, причем клапан с резьбой G¼” можно снять и заменить манометром или поставить заглушку.
Не путайте «Маевские» с автоматическими воздухосбрасывателями поплавкового типа. Последние похожи принципом действия – проходное отверстие тоже закрывается иглой, но удаляют воздух без вмешательства человека. Существует 2 типа таких приборов – универсальные (применяются в группах безопасности котлов) и радиаторные.
Установка «Маевского» на чугунную батарею
Монтаж спускных кранов на футорки алюминиевых и стальных радиаторов довольно прост и не требует подробного описания. Клапан с резиновым колечком аккуратно подтягивается малым усилием ключа, потом нейлоновый колпачок поворачивается в нужном направлении. Вентиль с широким пластмассовым кольцом и отверстием в металлическом корпусе сразу фиксируется в требуемом положении – выпускным штуцером книзу.
Другое дело – установка клапана в чугунную пробку радиатора типа МС-140. Некоторые мастера устраивают самодельный кран – просверливают футорку, нарезают резьбу и вкручивают простой болт. Вариант крайне примитивен и неудобен – при ослаблении болта и стравливании воздуха образуется неконтролируемая течь.
Как правильно установить «Маевского», не выкручивая прикипевшую футорку:
- Купите кран старого образца с посадочной резьбой М10 х 1 и обязательно подготовьте соответствующие метчики – номер первый и второй. Так называемый машинный метчик не подойдет – чугун слишком тверд, инструмент попросту сломается.
- Опорожните отопительный прибор и просверлите верхнюю заглушку сначала тонким сверлом, например, Ø5 мм.
- Аккуратно разбейте отверстие сверлом Ø9 мм, затем снимите фаску для уверенного захода инструмента.
- Нарежьте резьбу, поочередно пройдя отверстие метчиками № 1 и 2. Проверьте, насколько хорошо вкручивается клапан.
- Уплотнив резьбу льном, закрутите и притяните кран средним усилием.
Совет. Сверление чугуна и нарезку резьбы не стоит выполнять «на сухую». Обязательно смазывайте инструмент машинным маслом, иначе рабочая кромка быстро затупится.
Более простой способ – поменять штатную футорку на новую, с готовым отверстием под «воздушник». В данном случае применяется современный клапан с внешней резьбой G½” (15 мм). Главное, успешно открутить старую заглушку батареи. Как поставить «Маевского» на радиатор МС-140, смотрите на видео:
В заключение – как пользоваться вентилем
При нормальной работе водяного отопления ручные «воздушники», как правило, бездействуют. Устройства открываются в двух случаях – в процессе заполнения системы теплоносителем либо по причине завоздушивания участка сети (батареи). Как это делается:
- Подготовьте ветошь и небольшую емкость, например, обрезанную пластиковую бутылку.
- Подставьте емкость к выходу спускного канала и откройте винт «Маевского» на 1 оборот.
- Дождитесь, пока выйдет воздух (частично с водой). Из отверстия должна пойти ровная струйка теплоносителя.
- Закрутите клапан, вытрите пролитую воду.
Заполнение трубопроводной сети и батарей лучше производить вдвоем – первый исполнитель следит за давлением и подкачивает воду, второй занимается стравливанием воздуха из радиаторов.
Магистрали водяного отопления имеют характерную особенность. При заполнении трубопроводов водой часть системы остается занятой воздушными подушками. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную.
Избавиться от воздушных пробок помогает кран Маевского – простейший механизм для стравливания воздуха вручную. В представленной нами статье подробно разобран принцип действия устройства, рассмотрены альтернативные варианты. Приведенные нами рекомендации будут полезны в установке и эксплуатации.
Устройство и принцип работы прибора
Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.
Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.
Галерея изображенийПосле заполнения отопительного контура теплоносителем и периодически во время эксплуатации все системы с принудительной циркуляцией нуждаются в удалении воздуха. Стравливание производится через автоматические или ручные воздухоотводчикиВоздухоотводчики устанавливают на замкнутые системы, не имеющие прямой связи с атмосферой. Для выпуска воздуха краны Маевского оборудуются каналом, который открывается при повороте наружной гайкиДля совершения поворота разные модели крана Маевского оснащаются стационарными пластиковыми или металлическими колпаками, ручками в виде ключаЕсли есть опасения, что в отсутствии взрослых любопытные исследователи собственных владений могут открыть кран, лучше установить устройство со съемным ключомВ любой из модификаций крана Маевского нет сложных и быстроизнашивающихся деталей. Потому они практически никогда не ломаются, изредка, правда, придется менять уплотнителиДля того чтобы стравить воздух из батареи, кран Маевского просто поворачивают так, чтобы открылся воздушный канал. Воздух выходит с шипением примерно 5 минут. Затем из канала польется теплоноситель — это сигнал о том, что весь воздух вышелБольшинство выпускаемых в наши дни радиаторов производят с изначально установленным краном МаевскогоВоздух из всей системы отопления стравливается автоматически с помощью более сложного устройства. Однако действие его схоже с принципом работы крана Маевского — воздух выходит через приоткрытый канал. Только для этого не нужно участие хозяевУстройства для стравливания воздуха вручнуюКанал для выпуска воздуха из системыРучка стравливателя воздуха в виде ключаСъемный ключ ручного воздухоотводчикаТипичная конструкция крана МаевскогоСпуск воздуха из радиатора отопленияУстановленный в радиатор кран МаевскогоАвтоматический воздухоотводчик для отопления
Автоматические модели работают без какого-либо стороннего вмешательства.
Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:
- прямые штоковые ручные;
- угловые штоковые ручные;
- поплавковые вертикальные автоматические.
Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.
Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.
Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном
Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.
Элементами такого клапана являются:
- Корпус металлический.
- Шток с резьбой и проходными канавками.
- Колпак с каналом для выхода воздуха.
- Уплотнитель резиновый кольцевой.
Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.
Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения
Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.
Действие механизма ручного крана
Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.
Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.
Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.
Устроен клапан Маевского предельно просто, потому поломки с ним происходят крайне редко, а работает приспособление безотказно
Периодически процедуру по удалению воздуха из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.
Принцип работы автоматических воздухоотводчиков
Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.
Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.
Схема автоматической модификации: 1 – корпус устройства, 2 – крышка на резьбе, 3 – поплавок, 4 – жиклёр, 5 – держатель, 6 – золотник, 7 – пружина, 8 – уплотнительный элемент, 9 – пробка, 10 – уплотнительное кольцо
По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.
Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение “закрыто”.
Галерея изображенийВ отопительных системах с верхней разводкой механический кран Маевского используют нечасто. Точнее, практически весь воздух выводится из системы автоматическим прибором, расположенным в наивысшей точке контураВ устройстве систем с горизонтальной разводкой, особенно с нижним подключением радиаторов, кран Маевского ставят на каждый прибор. Выпускать воздух придется из всех радиаторов, начинать стравливать надо из дальнего от котлаОбязательно требуется воздухоотводчик в отопительных тепловых контурах с тупиковым движением теплоносителя, т.е. в которых нагретая вода и обратка движутся в противоположных направленияхПри близком расположении приборов отопления кран Маевского устанавливают на один, самый дальний от котла радиатор. Это решение возможно, если между теплогенератором и воздухоотводчиком не более 30 погонных м трубыВариант отопления с верхней разводкойГоризонтальная разводка с нижней подачейРазводка отопления с тупиковым движениемОдин кран Маевского на несколько батарей
Как монтируют воздухоотводящий механизм?
Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.
Традиционно монтаж ручных клапанов для стравливания воздуха подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.
Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух
Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при оговоренных в нормативах значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.
Техническая характеристика воздухоотоводчика
Необходимые функциональные свойства представлены в следующей таблице:
| Техническая характеристика | Допустимое значение | Единицы измерения |
| Давление (рабочее) | 10 | АТИ |
| Температура (максимум) | 120 | ºС |
| Диаметр прохода | 25,4 или 20,0 | мм |
| Диаметр резьбовой части | 25,4 или 20,0 | мм |
| Рабочая среда | вода и др. неагрессивные жидкости | – |
| Срок службы | 20 – 25 | лет |
| Класс герметичности | «А» | – |
В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем.
Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:
- Отсечь радиатор от системы запорными вентилями.
- Выпустить из батареи примерно 1/3 объёма воды.
- Снять прибор с корпуса батареи.
- Прочистить проходное отверстие тонким (неметаллическим) острым предметом.
Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.
Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала
Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.
Особенности включения в систему отопления
Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе.
Галерея изображенийВо всех видах замкнутых отопительных систем, в которых движение теплоносителя стимулирует циркуляционный насос, необходимо предусматривать устройства для отвода воздуха. Оборудовать ими нужно не только приборы отопления. Автоматический воздухоотводчик ставят рядом с котломДля удаления изначально растворенного в воде воздуха, который в ходе эксплуатации выделяется и формирует воздушные пробки, устанавливают сепаратор. Этот прибор может заменить и автоматический, и механические воздухоотводчикиЕсли один котел обслуживает несколько отопительных контуров, устройством для отвода воздуха оборудуют не только котел, но и каждую ветку системыОбязательной установки устройств для отвода воздуха требуют водяные теплые полы. При небольшой протяженности с выводом воздушных пробок может справиться один, но для сложных систем воздухоотводчик лучше монтировать на каждую петлю напольного обогреваАвтоматический воздухоотводчик в группе безопасностиИспользование сепаратора воздухаУстановка воздухоотводчиков на каждый контурВоздухоотводчик для системы теплый пол
Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.
Формирование воздушных пробок – проблема, свойственная системам с принудительной циркуляцией. Для стравливания воздуха их оборудуют либо автоматическим воздухоотводчиком на стояке (справа), либо кранами Маевского на каждом радиаторе (слева)
Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах отопления самого верхнего уровня.
Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.
Вместо кранов Маевского на каждом радиаторе или воздухоотводчика на стояке в систему можно включить сепаратор воздуха. Его действие обосновано законом Генри, согласно которому воздух выделяется из воды и выводится за пределы замкнутого контура
Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления.
Реально оснащению подлежат:
- все находящиеся в системе батареи отопления;
- компенсаторы, байпасы и аналогичные приборы;
- регистраторы и змеевики;
- трубопроводы верхнего уровня отопительной системы.
Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.
Советы на пользу дела
Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить схему расположения приборов в отопительном контуре.
Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы
В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.
Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.
Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют
Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.
Если в системе отопления используются чугунные радиаторы, надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.
Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах
Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на пластиковых трубах. Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.
Установка крана Маевского в паре с предохранительным клапаном или полноценной группой безопасности повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.
Выводы и полезное видео по теме
В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:
Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.
Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите о собственном опыте в установке механических воздухоотводчиков. Задавайте вопросы, делитесь мнением и фотоснимками по теме.
Вместе с теплоносителем в систему отопления попадает растворенный воздух. Накапливаясь в значительных количествах, кислород создает пробки, препятствующие нормальному обращению жидкости. Это снижает качество прогревания здания. Для ликвидации завоздушивания системы сконструирован кран Маевского. Принцип работы простой и понятный, поэтому устанавливается такое устройство повсеместно — будь то многоэтажное здание или скромный коттедж.
Назначение крана Маевского
Воздух легче воды, поэтому скапливается в пиковых точках системы обогрева помещений и радиаторах. Это происходит по нескольким причинам:
- трубы недостаточно быстро заполняются водой;
- подпитываемая система была частично пустой;
- в воде много растворенного кислорода.
Иногда скопление воздуха провоцирует особое устройство отопительной системы, когда на отдельных участках образуются петли из труб, развернутые вверх.
В 1931 году Госплан постановил, чтобы при низовой разводке на системы с целью удаления воздуха устанавливали обычные краны. Но через них жители домов не только устраняли воздушные пробки, но нередко сливали горячую воду, выполняющую в данном случае роль теплоносителя, и потом использовали ее для хозяйственных нужд — например, чтобы помыть полы. Это было недопустимо с позиции санитарии и технологии центрального отопления зданий. Поэтому на радиаторы начали устанавливать краны Маевского, которые значительно усложняли задачу по нецелевому применению теплоносителя.
Как устроен кран Маевского
Устройство в 1933 году разработал инженер из Ленинграда Чеслав Брониславович Маевский. Официально его называют радиаторным игольчатым воздушным клапаном.
По некоторым историческим данным, сначала появился кран минчанина С. А. Роева. Он состоял из двух частей, разделенных прокладкой. Устройства прошли испытания в 1932 году. Уже через год Маевский совершенствовал эту конструкцию, усовершенствовав герметизацию деталей. В более современной интерпретации инженер соединил детали способом «конус в конус».
Кран состоит из таких компонентов:
- корпус;
- конусный винт с головкой под ключ;
- поворотная часть;
- входной и выходной каналы для воздуха.
Воздухоотводное устройство приводит в движение запорный винт. Последний управляется отверткой или вручную, что зависит от конкретной модели. В современном исполнении на кран уже устанавливается специальный ключ, поэтому пользоваться устройством стало проще.
Преимущества установки крана Маевского:
- повышение коэффициента полезного действия отопительной сети;
- упрощение обслуживания радиаторов;
- доступная стоимость самого узла.
Но у такого крана, несмотря на перечисленные преимущества, есть и недостаток. Поскольку качество теплоносителя зачастую оставляет желать лучшего, то часто при процессе эксплуатации в кране возникают засоры.
В зависимости от исполнения, различают три вида крана:
- радиаторный — предназначен для отопительных приборов;
- традиционный — устанавливается повсеместно, оснащен наружной резьбой;
- комплектный — представляет собой шаровой кран с КМ.
По способу откручивания бывают такие устройства:
- под отвертку;
- под ключ четырех- или шестигранный;
- с ручкой, для которых не нужен инструмент.
Для изготовления используют также различные материалы и их сочетание. Бывают КМ:
- стальные;
- латунные;
- чугунные;
- из нержавеющей стали;
- пластиковые.
Чаще всего узел производят из латуни, устойчивой к коррозии, которая угрожает материалам из-за неблагоприятных условий эксплуатации. Часто недобросовестные продавцы выдают за латунь дешевый силумиан. Но этот материал ненадежный, изделия из него быстро выходят из строя.
Внимание! Дети любят играть с различными предметами. Поэтому в их комнате лучше установить кран, открывающийся с помощью отвертки. Если малыш самостоятельно откроет кран, то получит ожоги.
Автоматический КМ
Автоматические КМ удобны в частных домах с индивидуальным отоплением, поскольку устраняют воздушные пробки и регулируют давление самостоятельно. Внутри этого узла имеется камера, внутри оснащенная поплавком. Тот, в свою очередь, подсоединяется к игольчатому клапану, находящемуся в верхней части узла.
Когда воздушная прослойка превышает установленный лимит, клапан на некоторое время открывается, давая воздуху покинуть систему. Затем, за счет действия поплавка, он снова возвращается в начальную позицию, не допуская вытекания воды.
Главный плюс АКМ в том, что для отвода попавшего внутрь труб воздуха не надо подставлять емкость, поскольку вода не вытекает. Кран автоматически блокируется, как только уровень теплоносителя повышается. Однако стоят автоматические модели дороже механических.
Воздухоотводчики бывают:
- прямыми;
- угловыми;
- радиаторными.
Видео — Кран Маевского: что это такое и как работает
Где устанавливать устройство?
Приспособление устанавливают на наиболее высоких точках сети помещения. Однако помимо того учитывают схему монтажа теплосети.
Вертикальный способ подачи теплоносителя требует, чтобы КМ был оснащен каждый радиатор, расположенный на последнем этаже, где есть нижняя подающая при наличии обратной магистрали.
Воздушные клапаны также нужны всюду на приборах, у которых подводка полностью или частично находится ниже уровня верхней оси подключения. Тогда естественное устранение кислородной пробки затрудняется. При горизонтальном варианте схемы КМ положен на каждый отопительный радиатор.
Воздушные клапаны устанавливают и на участках, где есть изгибы трубопровода. Так, например, при резком изгибе трубы вверх с последующим спуском на коротком отрезке вниз образуется карман. На этом участке постоянно будет возникать завоздушивание. Кран здесь устанавливают на верхней точке участка.
Система «теплый пол» в большинстве случаев тоже требует установки этого оборудования. Спуск воздуха наиболее эффективен на коллекторной группе, которая возвышается над уровнем пола.
Системы «теплых полов» стремительно набирают популярность у владельцев частного загородного жилья и городских квартир. В специальной статье расскажем, можно ли подключить «теплый пол» от отопления.
Кранами Маевского оборудуют и сушилку для полотенец в ванной. Это необходимо, когда в системе регулярно возникает завоздушивание. Под клапан в полотенцесушителях, подключающихся снизу, производителем предусмотрено отверстие. При боковом подключении этот участок трубы незначительно дорабатывают. Тогда в подающую зону вживляют тройник с нужными параметрами резьбы. Устанавливают устройство, направляя выходное отверстие от стены.
Это важно! Если в трубах постоянно скапливается воздух, то при очередном ремонте стоит приобрести модели полотенчиков, которые уже оборудованы краном Маевского.
На что обратить внимание при покупке воздухоотводящего крана?
Отопительные системы подвержены гидроударам. Это происходит редко, но такая вероятность существует. Поэтому лучше выбирать модели с предохранительным клапаном, который чувствителен к перепадам давления. Когда показатель достигает критических отметок, клапан открывается, и вода уходит из отопительного контура.
Справка. Гидравлический удар — это перепады давления, которые вызываются резким изменением скорости движения теплоносителя. Такое явление приводит к образованию трещин, разрывов труб, радиаторов, вследствие чего теплоноситель вытекает из системы и затапливает помещения. Чаще всего повреждаются трубы из ПВХ.
Лучше выбирать изделия с прокладками из резины или силикона. Бывают еще и паронитовые прокладки, но они показали себя хуже. Дополнительно резьбу можно укрепить льняной паклей или фум-лентой.
При выборе крана учитывают место его размещения, конструкцию самой отопительной системы.
Универсальными являются ручные модели кранов. При их покупке необходимо учитывать расстояние от трубы, на которую устанавливается клапан, до стены. Дистанцию оставляют такой, чтобы можно было использовать инструмент, особенно если для этого потребуется отвертка, пассатижи.
Автоматы не очень подходят для централизованных систем отопления. Там чистота теплоносителя вызывает вопросы, поэтому узел часто забивается. Не очень годятся такие модели и для радиаторов из чугуна. В последнем случае лучше себя зарекомендовали ручные модели в латунном корпусе. Их можно использовать и в системах парового отопления.
Зато АКМ удобны в тесных помещениях и местах с затрудненным доступом. Их также применяют в системах «теплый пол», поскольку выявить формирование воздушной пробки сложно.
При покупке обращают внимание на параметры резьбы. Следует также выяснить тип посадочного гнезда на радиаторе. В продаже производители предлагают модели КМ, снабженные ручкой с боковым выпускным отверстием, которые бывают более удобны, чем расположенные традиционным способом.
Также при выборе узла учитывают такие характеристики:
- допустимое давление;
- рабочая температура.
Пошаговая инструкция по установке КМ в систему
На первом этапе проводят подготовительные работы. Установку желательно проводить в теплое время года, когда реально удалить из отопительной системы теплоноситель. Часто в старых радиаторах нет специального отверстия для КМ, поэтому его надо просверлить.
- На первом этапе отводят трубы.
- Снимают с крючков радиатор и полностью сливают воду.
- С противоположной от входа труб стороны, в верхней заглушке сверлят отверстие, диаметр которого соответствует приобретенному КМ.
- Внутри нарезают резьбу соответственно той, которая использована на КМ. При этом следует учитывать, что у крана резьба правая, следовательно, у пробки — левая. Другой вариант — заменяют сразу всю пробку.
- Затем устанавливают кран, как указывается в инструкции к устройству.
- Батарею возвращают на место.
- На последнем этапе подключают трубопровод.
Выпускное отверстие крана направляют слегка вниз. Это облегчает сбор воды, которая должна потечь из крана.
При установке устройства на отопительные трубы из пластика потребуется фитинг.
Внимание! Клапаны с ручным способом управления устанавливают обычно горизонтально, автоматический — вертикально. Правильность установки необходимо уточнить в инструкции.
Видео — Оснащение полотенцесушителя воздухоотводящим краном
Как выпускать воздух из отопительной системы?
Если теплоноситель приводится в движение циркуляционным насосом, его отключают. Между остановкой оборудования и началом стравливания воздуха должно пройти не меньше 15 минут. За это время кислород поднимется вверх.
Готовят емкость, которая понадобится для сбора воды. Отверткой, ключом или поворотом рукоятки откручивают кран, пока не раздастся характерное шипение — признак того, что воздух покидает систему. Однако просто дождаться прекращения шипения недостаточно. Надо, чтобы полилась вода. Это означает, что от пробки избавились. Струя должна быть ровной, течь без перерывов. Только после этого клапан закрывают.
Внимание! Иногда даже после многократного стравливания, все равно образуются воздушные пробки. Тогда причиной может стать пробой или недостаточная скрутка.
Особенности эксплуатации кранов
При правильном использовании приспособления вся отопительная система будет работать правильно, нежелательные последствия сведутся к минимуму.
Служат краны долгое время. Проблемной стороной эксплуатации является то, что они часто забиваются. Тогда проводится прочистка оборудования. Используют для этого иглу.
Проблемное место можно обнаружить самостоятельно в домашних условиях без привлечения специалиста. Метод достаточно простой, и потребуется лишь листок бумаги. Клапан оставляют открытым на выход воздуха. В руки берут лист бумаги, и на расстоянии 1 см проводят по всем местам, где есть соединения и вдоль труб, радиаторов. В зоне, где отсутствует герметизация, бумага прилипнет.
Этот участок внимательно осматривают и устанавливают причину подсоса воздуха. Затем проводят обслуживание системы, меняют вышедший из строя элемент.
Бывает, что воздухоотводы долгое время не задействовались. Тогда резьба крана может окислиться, в результате чего удалить воздух из труб отопления невозможно. Чтобы избавиться от ржавчины, используют смазку WD-40 или аналогичные продукты. Затем слегка простукивают поверхность и пробуют открыть клапан.
Можно ли обойтись без воздухоотводящих приспособлений?
Удается избавиться от пузырьков воздуха при подведении воды к верхней пробке батареи сверху. Однако при этом скорость движения теплоносителя не должна превышать 25 см/с. При более быстром обращении кран Маевского потребуется.
При подаче воды снизу иногда стояки продолжают за крайней батареей последнего этажа трубами, подсоединенными к общим воздухосборникам. Реализация данной модели требует больших материальных затрат из-за увеличения метража труб.
Разработаны устройства, которые могут заменить кран Маевского.
Таблица 1. Аналоги крана
| Название устройства | Особенности |
|---|---|
| Водоразборные краны | Устройство по конструкции и применению значительно отличается от крана Маевского. Через водоразборные краны систему заполняют водой и опустошают. Начальный кран служит для подачи воды, конечный — для ее удаления из сети. |
| Вертикальный отвод с пустым расширительным баком | Такое устройство устанавливают, когда не используется насос. Расширительные баки представляют собой емкость, которая предназначена для перетекания туда избытка воды, образующегося при расширении теплоносителя вследствие нагревания. Расширительные баки бывают открытыми и закрытыми. |
Справка. Краны Маевского стараются не устанавливать на ионные системы с замкнутой циркуляцией. Чтобы ускорить кругооборот теплоносителя, в него добавляют соляной раствор. При спуске воздуха на деталях узла будут оседать соли, поэтому срок службы сокращается.
Некоторые мастера с опытом в обслуживании систем отопления, и вовсе обходятся без воздухоотводов. Они устраняют образовавшиеся газовые пробки через резьбу верхнего присоединения. Однако проведение таких работ занимает некоторое время и требует освоения профессиональных навыков.
Нужен ли воздухоотводчик в системе отопления либо без него можно обойтись? Понять это можно, исследовав сеть. Если очевидно, что кислород собирается и не может выйти наружу, кран придется устанавливать.
Используемые источники:
- https://iseptick.ru/truby-i-fitingi/krany-i-fitingi/princip-raboti-krana-maevskogo.html
- https://otivent.com/chto-takoe-klapan-maevskogo
- https://sovet-ingenera.com/santeh/kran/kran-maevskogo.html
- https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/kran-maevskogo-princip-raboty.html
