Но существует и менее затратный способ регулировать интенсивность потока теплоносителя — установка кранов на батареи отопления. Наличие этих простых, но полезных устройств позволяет также более эффективно проводить ремонт и техническое обслуживание радиаторов, поскольку в помощью таких кранов можно в любой момент отключить радиатор от системы, а затем так же просто снова его подключить.
Зачем нужен кран на батарее отопления
При монтаже современной системы отопления, еще на этапе ее разработки, мастер обязательно порекомендует заказчику установить краны на радиаторы. В результате владелец объекта получает целый ряд преимуществ:
- Это уже упомянутая ранее возможность отключить/подключить батарею, независимо от времени года и отопительного сезона. Батарея может забиться, сломаться, дать течь, а простой поворот крана прекратит подачу теплоносителя и позволит сразу же провести необходимые манипуляции с устройством.
- Если в квартире или доме становится слишком жарко из-за внезапного потепления, на которые поставщики тепла не успели своевременно отреагировать, достаточно просто отключить батарею. Когда температура достигнет комфортного уровня, батарею снова включают.
- Установленный внизу радиатора кран позволяет перед демонтажом быстро и аккуратно слить теплоноситель в отдельную емкость или даже сразу в канализацию. Это значительно сэкономит время и силы на уборку после ремонта или замены радиатора.
- Наличие кранов позволяет проводить регулярное техническое обслуживание радиатора, чтобы удалить из системы загрязнения и попавший в трубы воздух. В результате батарея прослужит дольше, а качество отопления повысится.
Иногда владельцы квартир беспокоятся о том, что кран может легко дать течь или сломаться. Чтобы этого не случилось, следует выбрать качественное оборудование, а также тщательно соблюдать технологию монтажа.
На фото представлено изображение обычного шарового крана, установленного на батарее отопления, и обозначены основные элементы такой конструкции
Вам может быть полезен материал о видах радиаторов, их преимуществах и недостатках: https://aqua-rmnt.com/otoplenie/radiatory/kak-vybrat-radiatory-otopleniya.html. Изучив его, вы сможете быстро выбрать батареи отопления для дома или квартиры.
Устройство шарового крана и их виды
Для установки на радиаторы обычно используют шаровые краны. Это относительно простое устройство, которое состоит из следующих элементов:
- затвор;
- шток с уплотнителем;
- уплотнительная шайба;
- уплотнительные седла;
- корпусная и регулировочная гайки;
- ручка управления;
- корпус.
Затвор представляет собой металлический шар, по центру которого сделано отверстие. Ручка позволяет переместить затвор в одно из двух положений: “закрыто” или “открыто” — поворотом на 90 градусов. Такое простое устройство обеспечивает надежность конструкции и относительно невысокую цену.
Чаще всего шаровые краны изготавливают из прочной латуни или подобных сплавов, используют в их производстве также прочные современные пластики и эффективные смазочные материалы. Еще одно преимущество шарового крана — компактные размеры. Для небольшого устройства проще подобрать подходящее место в системе.
На схеме подробно представлено устройство шарового крана, которое позволяет понять принципы работы этой простой и надежной конструкции
В зависимости от пропускной способности различают:
- полнопроходные;
- стандартные;
- неполнопроходные шаровые краны.
Первые пропускают 90-100% потока теплоносителя, вторые — около 70-80%, а третьи — всего лишь 40-50%. Для монтажа на радиаторе рекомендуется устанавливать полнопроходные конструкции, которые обеспечат отсутствие значительных препятствий для теплоносителя, что благоприятно сказывается на эффективности отопления помещения.
В продаже можно встретить шаровые краны, выполненные из пластика, но для трубопроводов горячего водоснабжения или отопления они не подходят, поскольку плохо переносят высокие температуры. Латунные шаровые краны для радиаторов различают также по способу монтажа:
- муфтовые;
- фланцевые;
- приварные;
- комбинированные.
Муфтовые краны обычно рекомендуются для использования при монтаже отопительных систем, подходят они также для водопроводов и газопроводов. Применяются как в жилых помещениях, так и при обустройстве общественных зданий. Это небольшие устройства, простые в эксплуатации и очень надежные. Их легко установить, при этом специальное сложное оборудование обычно не требуется. Такие конструкции монтируют на трубы с сечением не более 40-45 мм.
Выбирая краны для трубопроводов большего диаметра, рекомендуется обратить внимание на фланцевые конструкции. Они рассчитаны на трубопроводы диаметром более 50 мм. При монтаже обязательно следует использовать специальные уплотнительные прокладки, чтобы обеспечить достаточную прочность и герметичность соединения крана и трубопровода. Фланцевые шаровые краны обладают достаточной прочностью, чтобы использоваться в отопительных системах.
Различают разборные фланцевые краны и неразборные. Первые имеют разборной корпус, который будет очень удобным при замене износившихся или испортившихся деталей. Чаще всего замены требуют прокладки, иногда приходится ставить новый затвор и т.п. У неразборных фланцевых кранов цельнолитой корпус. При поломке приходится полностью заменять всю конструкцию.
Приварные конструкции устанавливают путем сварки, как понятно из названия. Поскольку демонтаж такой конструкции простым не назовешь, устройства этого типа устанавливают в местах с ограниченным доступом. Приваривать шаровые краны следует только специалистам, которые обладают необходимой квалификацией.
Приварной шаровый кран достаточно сложно установить, поскольку нужно провести умелую сварку. Такие устройства устанавливают в местах, к которым нельзя обеспечить свободный доступ
В комбинированных конструкциях могут сочетаться несколько способов монтажа. Такие краны могут быть проходными, угловыми, многоходовыми (например, трехходовыми). Последний тип в монтаже систем отопления применяется не часто, поскольку используется в системах, где необходимо смешивание или перенаправление различных сред.
Хотя для отопительных систем лучше всего использовать краны из латуни или ее сплавов, в продаже можно встретить силуминовые регулировочные конструкции, менее прочные и более дешевые. Внешне они очень похожи на латунные краны и могут выдаваться за дорогостоящие оригиналы недобросовестными продавцами. Перед покупкой следует проконсультироваться с профессиональным мастером, который поможет отличить подделку и сделать правильный выбор.
Шаровые краны из силумина стоят недорого, но отличаются низкой устойчивостью к нагрузкам и коррозии. Такие конструкции не стоит устанавливать на батареи отопления
Силуминовые конструкции в отопительных системах выдерживают нагрузки не более года, потом они ломаются. Этот материал крайне плохо переносит повышенные нагрузки, такие как гидроудар, заметно подвержен коррозии. Иногда силуминовый кран для батареи отопления просто отваливается от трубопровода при закрывании или открывании крана. Это может привести к значительным и серьезным ожогам. Кроме того, при использовании некачественных кранов часто возникают протечки. В результате может быть затоплен не один этаж.
Перед покупкой отопительных труб и кранов нужно рассчитать количество секций радиаторов, чтобы обеспечить хороший обогрев комнат. Как это правильно сделать, узнаете из нашей статьи: https://aqua-rmnt.com/otoplenie/raschety/raschet-kolichestva-sektsiy-radiatorov-otopleniya.html.
Порядок установки
Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:
- Выбрать подходящее место.
- Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
- Привинтить кран.
- Проверить места соединения на предмет протечек.
Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:
Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.
Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт
Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:
- Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
- Следует обеспечить свободный доступ пользователя к крану.
Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:
- обе резьбы внутренние;
- обе резьбы внешние;
- сочетание внутренней и внешней резьбы с разных сторон.
На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.
Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.
Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.
По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.
Несколько слов о кране Маевского
Помимо обычных шаровых кранов существует механизм, кот орый предназначен специально для радиаторов — кран Маевского. Это устройство необходимо не для регулировки потока теплоносителя, а для удаления воздуха, который тем или иным образом попал в поток. В основе устройства находится игольчатый механизм, специально разработанный для этих целей.
Кран Маевского — небольшое устройство, которое обычно устанавливают в самой высокой точке отопительной системы, чтобы стравливать попавший в трубы воздух
Существуют два типа кранов Маевского — простая механическая модель и автоматическое устройство. Первым управляют вручную, второй настраивают соответствующим образом, и он включается, когда это необходимо. Удаление воздуха из отопительной системы позволяет предупредить образование воздушных пробок и повысить эффективность работы системы.
Устанавливают краны Маевского в самой высокой точке системы, где скапливается воздух. Если система работает с принудительной циркуляцией, перед включением такого крана рекомендуется отключить насос и подождать некоторое время.
Выбирая кран для чугунной батареи, следует помнить, что в таких конструкциях накапливается много загрязнений, которые создают дополнительную нагрузку на кран
Вам может пригодиться материал с инструкцией по установке радиаторов отопления: https://aqua-rmnt.com/otoplenie/radiatory/podklyuchenie-radiatorov-otopleniya.html.
Автоматический кран Маевского обычно используют только в системах автономного отопления. В этом случае владельцы дома могут контролировать качество теплоносителя, регулярно проводят чистку системы и т.п. В многоквартирных домах с централизованным отоплением используют модели крана Маевского с ручным управлением, они более прочные и лучше сопротивляются загрязнениям, которые характерны для теплоносителя в общественных системах. Автоматические модели в таких условиях очень быстро засоряются и ломаются. Особенно внимательными к состоянию кранов на радиаторах следует быть тем, у кого в доме стоят старые чугунные радиаторы.
На первый раз может показаться, что выбрать оборудование для отопления простое дело. Однако разновидностей кранов для радиаторов отопления множество, что и заставляет задуматься над выбором, особенно тех, кто мало разбирается в таком деле. Постараемся помочь хоть поверхностно разобраться в этой задаче.
Функциональность
Любая деталь отопительной системы нуждается в регулировке и своевременном обслуживании. Радиаторные элементы предназначены для:
- Абсолютного перекрытия отопительного приспособления от всей системы.
- Регулирования протока носителя тепла через основные элементы системы.
- Контролирования расхода тепла в зависимости от внешних факторов.
- Освобождения от воздуха батарей и труб.
Существует множество ситуаций, когда без отключения потока, просто не обойтись. Например, при функционирующем отоплении в теплые дни в жилье становится жарко, либо есть необходимость в ремонте, замены или промывки элементов отопления. Отсутствие запорной детали не даст произвести какие-либо действия с батареей.
Разновидности
Далее приводится список видов запорной и регулировочной арматуры:
- Угловой и прямой кран для радиатора с полуоборотом и шаровым механизмом. Используемые материалы для них: латунь, бронза либо полипропилен со вставкой из металла.
- Вентили для балансировки отопления прямого и углового типа.
- Регулировочные краны с термостатическими клапанами.
- Приспособления для спуска воздуха ручного и автоматического типа.
- В данное время не затруднительно найти магазин где можно купить кран для радиатора любого вида.
Рассмотрим подробнее, какие механизмы лучше всего устанавливать на батареи в разных ситуациях.
Установка шаровых вентилей
Стандартный кран с шаровым механизмом переключается лишь на два положения, то есть либо закрывает, либо открывает поток. Регулировка протекания носителя тепла через радиатор при помощи его невозможна. «>»>»>»>»>»>»>»>»>
Вместо сливного крана радиатора шарового типа на выходе можно установить запорный клапан, он отличается только внешним видом.
От компоновки всех элементов отопления зависит какой можно установить кран с обычным покрытием или декоративным, возможен вариант углового типа. При выборе приспособления нужно учитывать характеристики рабочего давления, на которе рассчитано изделие, оно указывается на его корпусе либо в руководстве по эксплуатации. Оно обязано соответствовать давлению всей отопительной системе жилья. «>»>»>»>»>»>»>»>»>
Балансировочный вентиль
Регулировочный вентиль отличается, по конструкции, от шарового тем, что им возможно постепенно перекрывать проходное отверстие несколькими оборотами. При этом после регулировки расположение вентиля возможно зафиксировать, чтобы нечаянно не нарушить настройки. Такой вид регулировочного устройства устанавливается на выходном отверстии из радиатора.
На подводе воды монтируют простое шаровое, а на обратную циркуляцию балансировочное устройство. Угловая либо прямая конструкция применяется в зависимости от расположения трубопроводов и оборудования. Важно при установке использовать детали с не зависимыми гайками. «>»>»>»>»>»>»>»>»>
Вентили с термостатическими клапанами
Такие модификации вентилей считаются наилучшими, для отопительных систем частных зданий. Настроенная на конкретную температуру воздуха, термическая головка определяет режим открывания либо закрывания проходного отверстия штоком клапана. Так образуется автоматическое контролирование теплоносителя, который проходит через отопительный элемент.
- Терморегулятор для радиатора отопления: назначение, виды, устройство, монтаж в систему и советы по уходу и ремонту (видео + 105 фото)
- Вертикальные радиаторы отопления — как выбрать идеальный радиатор отопления и особенности его применения (90 фото + видео)
- Мощность радиатора отопления: расчет тепловой мощности и методика расчета отопительных радиаторов (85 фото и видео)
Данные детали устанавливаются на подводе к батарее, с обратной ставится балансировочное устройство. Балансировка системы не будет осуществляться автоматически термическими головками, установка вентилей необходима при любой ситуации.
Заключение
В зависимости от определенных условий в каждой отдельно взятой ситуации, можно определить какого типа устанавливать арматуру отопления.
Если нет надобности в регулировке, то можно подсоединить отопители через обычную арматуру запорного типа, которая будет срабатывать лишь на выключение прибора.
Регулировка либо автоматический режим температуры в жилье нуждается в установке соответствующих элементов.
Фото кранов на радиаторы
Для чего нужны краны на радиаторах
Для общего понимания немного уточним терминологию. У нас в простонародье кранами называют любое водопроводное устройство, где имеется рукоятка для ручного управления потоком воды. На самом деле технически правильно называть кран запорной арматурой, но не регулирующей. То есть, он предназначен только для перекрывания течения жидкости, а для регулирования ее количества существуют другие устройства – вентили и клапаны. Причем для батарей используются все эти изделия.
На подводящих трубопроводах к отопительным приборам размещают запорно — регулирующую арматуру с целью:
- отключения батареи в периоды года, когда на улице еще не слишком холодно или по другим причинам;
- закрывания воды для проведения ревизии и промывки прибора без опорожнения всей сети трубопроводов;
- ручного или автоматического управления потоком теплоносителя, регулируя его количество в зависимости от температуры в помещении.
Пункт первый списка хорошо иллюстрирует, как установка кранов на батареи связана с энергосбережением. Ситуация, когда система центрального теплоснабжения включена в теплый период не редкость. На улице еще достаточно тепло, а радиаторы уже пышут жаром, в доме духота. При наличии крана проблема решается одним поворотом рукоятки. А когда на подъезд или весь дом установлен счетчик тепловой энергии, то этим же движением вы перекрываете течение денежных средств из семейного бюджета на счет теплоснабжающей организации.
То же самое происходит и в частном доме, оборудованном индивидуальным источником тепла. Краны позволяют отключить часть радиаторов в жилых комнатах или временно использующихся технических помещениях, например, в гараже. Не менее важно для экономии и периодическая промывка отопительных приборов. Ведь что происходит: загрязненная изнутри батарея отдает меньше тепла в комнату, а значит, в обратный трубопровод уходит теплоноситель с более высокой температурой.
Этот теплоноситель пойдет обогревать жилье ваших соседей, а у вас в квартире будет ощущаться недостаток тепла. Когда речь идет о частном доме, то вода возвращается обратно в котел и потерь никаких нет. Но в помещениях-то становится прохладнее и для получения нужного количества тепла вам придется поднять температуру системы отопления, увеличив расход топлива теплогенератором. Процесс загрязнения коварен, поскольку занимает какое-то время и заметен становится только во время увеличения затрат на обогрев здания.
Применение ручных регулирующих вентилей или автоматических клапанов с термоголовками дает возможность экономить энергоносители во время отопительного периода за счет поддержания необходимой температуры воздуха в помещениях. Ручные вентили для радиаторов позволяют отрегулировать расход теплоносителя при настройке системы, чтобы он не выходил за пределы расчетного. Клапаны с термоголовками управляют потоком жидкости в автоматическом режиме, уменьшая или увеличивая проходное сечение в зависимости от температуры воздуха в комнате.
Виды кранов для отопительных приборов
На данный момент существуют следующие разновидности кранов для радиаторов:
- шаровые полнопроходные прямые и угловые из латуни;

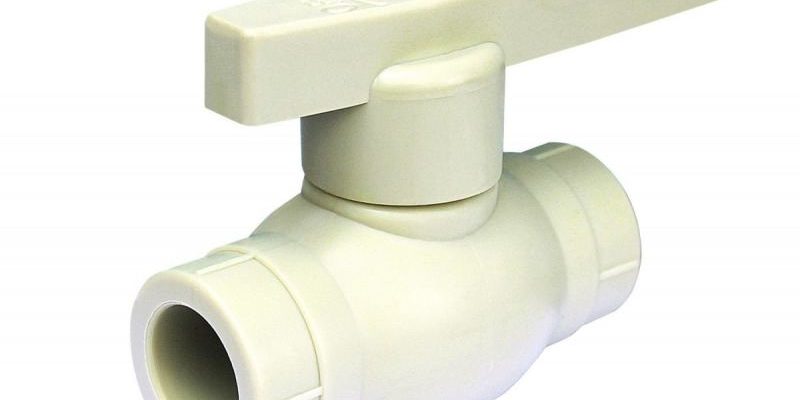

- шаровые полнопроходные из полипропилена;
- вентили регулировочные;
- термостатические клапаны с ручным и автоматическим управлением с термоголовкой.
Самый распространенный вид запорных устройств – это шаровые краны, изготавливаемые из латуни или полипропилена. Главным элементом в них является стальной шар с выборкой соответствующего диаметра для прохода воды. Он прикреплен к штоку, вращением которого и осуществляется перекрывание теплоносителя. При открытом положении крана выборка в шаре совмещается с внутренним проходом изделия, в закрытом — поворачивается относительно него на 90º. Направление потока при этом не изменяется.
Для справки. Некоторые известные производители предлагают запорную арматуру, в которую вмонтирован сливной кран для опорожнения радиатора или участка трубопровода.
Ручной вентиль на батарею представляет собой конструкцию, где жидкость дважды изменяет направление своего течения, проходя сквозь рабочее сечение седла. Чтобы уменьшить количество проходящего теплоносителя, это сечение частично перекрывается конусом или шайбой с резиновой прокладкой (в старых вентилях), прикрепленным к штоку. Похожую конструкцию имеет и термостатический клапан, только шток с конусом не вращается по резьбе, а просто нажимается. Нажатие осуществляет термоголовка либо пластмассовая рукоятка для ручного управления.
Все перечисленные устройства выпускаются в угловом исполнении. Такой угловой кран для радиатора упрощает боковое присоединение отопительного прибора к магистралям, проходящим над полом или под ним. Принцип его работы аналогичен прямым изделиям.
Установка кранов на батареи отопления
Прежде чем дать рекомендации, какие краны ставить на радиаторы отопления, представим 3 вида эксплуатационных условий обогревательных приборов:
- в системах централизованного теплоснабжения;
- в частных домах и квартирах с индивидуальным источником тепла;
- в многоквартирных домах, оборудованных индивидуальной котельной.
Для начала отметим, что любой вентиль или кран для батареи отопления может лишь уменьшать или перекрывать проходное сечение трубы, а не увеличивать его. Соответственно, регулирование с помощью любых средств заключается в уменьшении количества тепловой энергии, подведенной к батарее. В случае когда ее недостаточно изначально, ни о каком регулировании не может идти речи, только о перекрывании потока.
При централизованном отоплении зданий качество теплоносителя оставляет желать лучшего. Поэтому здесь рекомендуется поставить хорошие краны из латуни. Вентили и клапаны с термоголовками устанавливать нет смысла, поскольку уже через пару лет их рабочая часть может засориться и управление теплоносителем станет невозможным.
В централизованных сетях часто возникают перепады давления и гидроудары при сезонном запуске. Используемый в этом случае шаровой кран должен быть рассчитан на давление не менее 16 Бар. По материалу надо выбрать изделие отличного качества, так как в теплое время года систему принято опорожнять, из-за чего усиливается коррозия металлов.
Для частных домов, где есть все возможности для энергосбережения, клапаны с термоголовками – самый лучший вариант. Они устанавливаются на подающем трубопроводе, а на обратном – обычный шаровой кран. Можно применять и полипропиленовые изделия, но они часто не гармонируют с интерьером, тогда их прячут за декоративным экраном.
В пределах одной комнаты не нужно монтировать термостаты на каждую батарею. Правило такое: клапаны ставятся на один или несколько отопительных приборов, чья суммарная теплоотдача превышает 50% от общей. Оставшиеся радиаторы оборудуются вентилями на подаче и шаровыми кранами на обратке.
Какую арматуру на радиаторы лучше ставить в многоквартирных домах с индивидуальными котельными, определяет только проектная документация. Как правило, данный вид теплоснабжения используется в новых постройках либо после реконструкции всей схемы отопления. Она должна предусматривать всю необходимую арматуру. Максимум, что вы можете себе позволить – это поставить на подводках качественные краны из латуни.
Чтобы упростить себе в дальнейшем разборку и снятие батареи, при монтаже запорной арматуры надо использовать такое известное соединение, как американка. На рынке появилось множество кранов, с которыми она идет в комплекте. И последнее: для удобства опорожнения радиатора на обратной подводке рекомендуется устанавливать арматуру со встроенным сливным штуцером.
Заключение
Выполнить монтаж крана на радиатор в принципе несложно. Но чтобы не переделывать эту работу ежегодно, а то и во время отопительного сезона, надо изначально правильно выбрать изделие к условиям эксплуатации. Осуществляя выбор, не забывайте сверять рабочее давление кранов и вентилей с параметрами своей системы отопления.
<index>
Запорная и регулирующая арматура, которую в обиходе часто называют кранами, является важнейшей частью любой отопительной системы. Ошибки при выборе или установке этих устройств очень часто не ограничиваются ухудшением рабочих показателей системы отопления, но приводят к аварийным ситуациям с весьма ощутимыми последствиями. Бьющая с сильным напором из лопнувшего или сорванного крана горячая вода успеет принести немалый ущерб, пока система будет полностью отключена, а в худшем случае дело может окончиться ожогами и другими травмами. Поэтому к выбору, установке и эксплуатации арматуры следует подходить очень обстоятельно. О том, как правильно делать все это, мы и поговорим.
Назначение арматуры
Установленный вблизи радиатора кран может выполнять одну из следующих функций:
- Изменение количества поступающего в радиатор теплоносителя. Таким образом регулируют теплоотдачу батареи, а соответственно, и температуру в помещении;
- Полное отключение радиатора от системы отопления. Чаще всего это делают для проведения ремонтных работ;
- Сброс рабочей среды. Производится при выполнении ремонта или для промывки батареи;
- Сброс воздуха.
Поскольку перепад давления в системе отопления весьма незначителен, даже небольшая воздушная пробка способна остановить циркуляцию теплоносителя. Стравливая воздух, мы устраняем причину затора и восстанавливаем функционирование системы.
В квартирах и частных домах на радиаторах систем отопления устанавливают шаровые вентили. Такой вентиль еще называют пробковым. Внутри него имеется металлический шар, вращающийся вокруг оси, перпендикулярной оси трубопровода. В шаре выполнено сквозное отверстие, сечение которого равно сечению трубопровода (диаметр самого шара превышает просвет трубопровода). Вращая рукоятку, пользователь поворачивает шар, при этом ось проделанного в нем канала либо совмещается с осью трубы (вода течет через кран), либо занимает перпендикулярное ей положение (вода через кран не поступает). Герметичность посадки шара в седле обеспечивается покрывающей его пластиковой оболочкой.
Шаровый вентиль — наиболее популярный тип запорной арматуры для трубопроводов диаметром менее 50 мм. Главное их преимущество — скорость: перекрыть поток воды в трубопроводе можно одним движением, повернув вентиль на 90 градусов. Принцип устройства крана исключает протечки через отверстие для штока, поэтому в нем нет необходимости устанавливать сальник, который периодически приходилось бы менять. Благодаря появлению новых материалов и технологий все недостатки, которые были свойственны пробковым кранам в прошлом, в современных моделях устранены. Сегодня это надежные, практичные и долговечные устройства, с которыми очень легко работать.
Другие виды
Рассмотрим винтовые вентили, кран Маевского, промывочный кран, дроссель и термостатическую головку более подробно.
Винтовой вентиль
Рабочим органом такого вентиля является шток с закрепленным на его конце клапаном. На штоке нарезана резьба, поэтому при вращении барашка с гайкой он может двигаться вверх и вниз. При крайнем нижнем положении штока находящийся на его конце клапан перекрывает отверстие — седло, препятствуя таким образом движению потока воды.
Опытные сантехники не рекомендуют применять данный тип кранов на батареях отопления. Со временем сальник, установленный для герметизации отверстия штока, начинает подтекать. Клапан тоже рано или поздно даст течь: латунный — из-за отложения солей, имеющий резиновую прокладку — из-за разрушения резины в горячей воде. Более надежными являются клиновидные латунные клапаны, но и они не идеальны: при чрезмерном усилии такой клапан может заклинить в седле.
В отличие от шаровых кранов, винтовой вентиль следует устанавливать только в том направлении, которое указано стрелкой на его корпусе. Если деталь будет установлена в обратном направлении, напор воды довольно быстро сорвет клапан.
Если вентиль закручен не до конца, то клапан, неплотно перекрывающий седло, начинает вибрировать. Это становится причиной череды гидравлических ударов, сопровождающихся характерным звуком. Как известно, гидроудары являются нежелательным явлением, поскольку могут приводить к разрушению оборудования и деталей трубопровода.
Кран Маевского
Данный тип арматуры применяется для сброса воздуха, образующего пробку в батареях отопления. Кран Маевского — довольно надежное устройство, его замена или ремонт требуются крайне редко. Кран снабжен резьбой, посредством которой осуществляется его установка в пробку радиатора. В подавляющем большинстве современных моделей шток проворачивается отверткой, но встречаются экземпляры, которые открываются/закрываются только специальным ключом. Их монтаж не рекомендуется, поскольку ключ, в котором возникает необходимость только один раз в год, быстро теряется.
При покупке кран Маевского следует внимательно проверять, поскольку в некоторых моделях шток можно полностью выкрутить. Если это случайно произойдет во время промывки батареи отопления, вернуть его на место уже не получится из-за напора горячей воды. В этом случае придется отключать весь стояк.
Промывочный
В продаже эти краны, имеющие сварной корпус из стали, встречаются довольно часто, но специалисты считают их ненадежными из-за резиновой прокладки, которая может разрушиться во время промывки радиатора. Вращение штока производится газовым ключом или плоскогубцами.
Дроссель
С помощью этого крана можно менять объем теплоносителя, поступающего в радиатор. Регулировка осуществляется вручную.
Термостатическая головка
По своей функции это устройство абсолютно аналогично предыдущему, только здесь пропускная способность регулируется автоматически с помощью термостата, который таким образом поддерживает требуемую температуру в помещении. По принципу устройства термостатические головки делятся на механические и электронные.
Монтаж
В отопительных системах жилых домов, где применяются в основном трубы малых диаметров, установка кранов на батареи выполняется посредством резьбовых соединений. Наиболее удобным признан тип соединения, называемый в обиходе «американкой». Деталь арматуры снабжена одной или двумя накидными гайками, каждая из которых охватывает присоединительный хвостовик и может вокруг него свободно вращаться. Гайка накручивается на трубу, прижимая к ней кран, при этом торец трубы упирается в установленную внутри крана прокладку. Установка арматуры на «американку» осуществляется проще, чем на муфтовое соединение, при этом вентиль может быть расположен довольно близко к стене.
Кран на «американке».
Для того чтобы разобрать соединение, достаточно открутить гайку с одной стороны. Это позволяет, к примеру, демонтировать батареи отопления для ремонта или доступа к находящемуся за ними участку стены без отключения всего стояка. Замена кранов на «американке», как и монтаж, требует минимальных усилий. Большинство «американок» имеет форму шестигранника, их установка на батареях выполняется с помощью обычного гаечного ключа. Но в некоторых моделях гайка снабжена двумя выступами, для которых предусмотрен специальный ключ. Первый вариант, несомненно, более удобный, поскольку гаечные ключи в домашнем хозяйстве используются довольно часто, а потому всегда находятся под рукой.
При первой установке крана для батареи отопления все резьбовые соединения собирают без уплотнения. Таким способом выясняют, хорошо ли детали подходят друг к другу и насколько свободно они двигаются. Зная это, можно определить количество уплотняющего материала, которое понадобится для данного резьбового соединения. Недостаток уплотнителя приведет к появлению течи, но его избыток еще более нежелателен: во время закручивания гайка может лопнуть, единственный выход в этом случае — замена всей детали.
Способы уплотнения соединений
Если профиль резьбы не имеет острой кромки, в качестве уплотнителя можно использовать ФУМ ленту. Однако в среде опытных специалистов этот современный материал не прижился, самым надежным уплотнителем они считают лен. Тонкую прядь этого материала, собранную в жгут, наматывают на патрубок, начиная с его торца. Направление намотки должно быть противоположным направлению резьбы. Лен должен заполнять резьбу на всю глубину, при этом каждым новым витком следует частично перекрывать предыдущий. Уплотнение будет более надежным, если резьба снабжена насечкой, препятствующей прокручиванию льняной обмотки. Резьбу детали перед установкой следует промазать упаковочной пастой «ЮниПак» или аналогичной.
Установка на полипропиленовые трубы с помощью муфт переходников.
Если система отопления выполнена из полипропиленовых труб, то металлические шаровые вентили на батареях отопления устанавливаются посредством муфт-переходников. Все резьбовые соединения в этом случае уплотняют по описанному выше способу.
Краны Маевского часто комплектуются прокладкой из резины или другого материала, поэтому в уплотнении ФУМ лентой или паклей не нуждаются.
Когда установка или замена всей запорной и регулирующей арматуры произведена полностью, необходимо выполнить пробный запуск системы. Это даст возможность проверить герметичность всех соединений и функционирование кранов в рабочих условиях. При этом важно убедиться, что система полностью развоздушена и рабочая среда циркулирует в ней нормально. В резьбовые соединения, в которых были обнаружены протечки, следует добавить небольшое количество уплотняющего материала.
</index>
Похожие статьи
Отопление будущего с помощью энергосберегающих системКлассификация отопительного оборудованияРазновидности отопительных приборовСборка солнечного коллектора для отопления своими руками
- 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
- 24 Март 2016Новые водонагреватели Bosch с сухим тэном
- 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
- 10 Март 2016Новые современные решения от Danfoss
Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей
- Калькулятор стоимости энергоносителя для отопления
- Калькулятор стоимости устройства системы отопления
- Расчет тепловой мощности котла
- Расчет стоимости ремонтных работ
- Задать вопрос эксперту
Во многих промышленных отраслях — автомобильных, теплотехнических, машиностроительных и др., используется технология выведения газообразного вещества из рабочего пространства, которое снижает их работоспособность. Больше всего это касается системы отопления. В современных системах отопления в промышленных, общественных или жилых зданиях и сооружениях предусмотрено использование одного общего технологического элемента — крана Маевского. Принцип работы данного прибора заключен в устранении не желательного воздуха из рабочей области системы и обеспечении эффективной работы систем отопления.
Описание крана Маевского
В каком бы направлении мы не рассматривании клапан Маевского, он имеет соответствие со своим технологическим назначением и регламентом внутри отраслевого стандарта, и является краном для спускания воздуха СТД 7073В из промышленных или бытовых систем отопления.
Название кран Маевского используется только лишь в народе. По государственным стандартам его относят к запорным кранам и называют — игольчатый радиаторный воздушный клапан.
Одна из самых частых проблем, приводящая к нарушению работы отопительных систем, это скапливание воздуха. Образовавшаяся пробка не дает жидкости нормально циркулировать. В следствии чего радиатор с воздухом внутри снижает работоспособность всей системы.
Теплоноситель, который циркулирует в отопительном радиаторе, играет роль обеспечения тепла в холодный период. Но бывает такое, что батареи не прогреваются до конца. Это может происходить из-за того, что в радиаторе скапливается воздух, и он мешает горячей воде заполнить все пространство радиатора. Поэтому, этот воздух нужно как-то убрать от туда. Именно для этого и работает кран Маевского.
Устройство крана Маевского
Как спускать воздух из крана? Его работа основывается на принципе стравливания воздушной пробки в момент ослабления запорного клапана.
Клапан крана Маевского устроен также, как и обычный кран, т. е. открывается и закрывается герметическое соединение из газообразной или гидравлической среды с большим давление в среду с нормальными условиями. Исторический прототип современной конструкции клапана Маевского — это обыкновенный водопроводный кран с седельчатым типом.
Но при использовании обычного водопроводного крана происходила не контролируемая утечка воды из отопительной системы. Для этого нужна была особая конструкция крана, которая бы затрудняла или полностью исключала потерю жидкости из сети отопления. Эта проблема была решена с изобретение крана Маевского, который потерпел большое количество усовершенствований.
Кран Маевского изобрели более 80-ти лет назад. Это очень простое приспособление очень эффективное и надежное. Поэтому она актуально до сих пор.
Кран устанавливают в верхней части отопительных радиаторов. Он может иметь автоматический воздухоотводчик или управляться вручную.
Открывая вентиль на пол оборота, воздух из системы уходит и освобождает место теплоносителю. Это устройство используются для любых видов батарей, даже для старых образцов.
А откуда появляется воздух в системе отопления?
Возникновение воздушных пробок может быть по нескольким причинам:
- при монтаже отопительных систем;
- при ремонтных работах с удалением из системы жидкости;
- при установлении нового радиатора;
- в случае подсоса воздуха в систему в процессе эксплуатации;
- как следствие физического явления (вода выделяет пузырьки воздуха при каких-либо процессах коррозии);
Последнее часто происходит с алюминиевыми батареями в городских постройках.
Устройство и работа крана Маевского
Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.
Металлический корпус крана Маевского сверху отделан пластиковым кожухом, который делает кран современным.
Устройства крана могут быть различных модификаций, но принцип работы всегда одинаков.
Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.
На заметку: Ду — диаметр условного прохода.
Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.
Кран, в отдельных случаях, можно регулировать и без специального инструмента.
Вентиль поворачивается руками, что обеспечивает стравливание воздуха.
Разновидности
Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:
- Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.
Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.
При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:
В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.- Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.- Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.
При выборе следует так же учитывать стойкость материала к коррозии. Множество производителей используют хромированную сталь для производства кранов, которая имеет маленький срок службы. Лучшим материалом для деталей будет латунь и нержавеющая сталь.
Как установить кран Маевского
Кран устанавливается на верхний части батареи с противоположной стороны поступления теплоносителя потому, что это место где накапливается воздух. Так же стоит иметь в виду тонкости различных систем.
На заметку: При вертикальной системе отопления краны следует устанавливать на батареях верхних этажей. Также, они должны быть установлены на все элементы отопления, подводящиеся к стояку ниже оси подключения. А при горизонтальной системе краны монтируют на все радиаторы без исключения.
В случае монтажа крана Маевского на батарею, стоящую на полу, его необходимо разместить в самой высокой точке радиатора. Регулировочный винт направлен вверх.
Как правило, в ванной комнате есть полотенцесушитель, который нагревается за счет циркулирующегося теплоносителя внутри. Здесь устанавливают кран Маевского для полотенцесушителя.
Отсутствие данного клапана в такой системе может привести к воздушным пробкам, которые останавливают циркуляцию как отопительного контура, так и контура горячего водоснабжения. Поэтому наличие данного крана на полотенцесушителях устранит данную проблему.
При монтаже крана Маевского для полотенцесушителя его нужно расположить строго вертикально, используя специальный тройник. Тройник позволит переместить рабочую вертикальную ось в горизонтальное положение. Это положение выполняет требования, прописанные инструкцией. А именно то, что отверстие для стравливания воздуха должно направляться в противоположном направлении от стенки и быть под уклоном вниз.
Сразу по окончании монтажных работ отопительной системы необходимо провести развоздушивание. Потому что в процессе работы воздух в любом случае попадает в радиаторы. Также данное мероприятие нужно проводить включая систему после летнего периода. Ведь воздух может скапливаться и из-за выделения водорода при коррозионных процессах металлического элемента. В радиаторах из алюминия без специального покрытия внутри постоянно наблюдается выделение этого элемента и происходит химическая реакция с теплоносителем.
Особенности эксплуатации
Разберем как же использовать кран Маевского в работе. Для начала поставить под радиатор какую-нибудь емкость и приготовить сухую тряпку. С использованием специального ключа или простой отверткой повернуть запорный винт. При этом поворачивать нужно против часовой стрелки и на половину оборота. Воздух начнет выходить, а затем пойдет вода. Нужно дождаться момента, когда жидкость будет течь не прерываясь. После этого винт закрутить.
Случай, когда воздух был удален, а радиатор остался холодным, свидетельствует о засорении системы.
Для того, что бы почистить засоренную батарею, нужно обратиться за помощью к сантехнику.
На заметку: Если система отопления с насосом, работающим по принципу принудительной циркуляции, то его будет нужно выключить минут за 10 до спускания воздушной пробки. В случае включенного насоса поток воды будет разносить воздух по системе и он не будет накапливаться в верхней части батареи.
Если произошёл засор отверстия крана Маевского, его можно попробовать самостоятельно почистить острым предметом. Также при долгом не использовании крана, регулировочный винт будет трудно вращаться из-за возможных коррозионных образований. При возникновении такой проблемы пользуются таким средством, как спрей-смазка WD-40. Оно очень быстро действует и помогает легко открутить винт.
Также в конце отопительного периода следует смазать винт. При этом не будет разрушения резьбы под воздействием теплоносителя.
Если возникла необходимость заменить кран Маевского нужно использовать два разводных ключа. Один ключ придерживает пробку радиатора, а второй выкручивает кран. Если это не соблюдать, то при выкручивании крана возможно ослабление пробки, что приведет к не герметичности.
Если следить за данным устройством, делать плановую диагностику и чистку, оно прослужит большое количество времени без каких-либо проблем.
Кран Маевского цена
Сейчас рынок сантехники представляет множество видов крана Маевскго. Есть отечественные и импортные производители, а также используется различный материал и комплектующие.
Имеется и металлические и пластиковые краны на любой вкус.
Цена будет зависеть от таких показателей, как:
- тип;
- материал;
- диаметр.
Стоимость крана начинается от тридцати рублей.
Применение крана Маевского для чугунных радиаторов
В чугунном радиаторе в пробке-заглушке нет посадочного отверстия под стандартный клапан. Есть умельцы, которые пытаются установить кран для выведения воздушной пробки просверлив и нарезав резьбу на чугунной заглушке. Но это конструкция может быть сорвана при таком явлении, как гидроудар при повышении давления. Выход из этой ситуации — установление автоматического воздухоотводчика, соответствующего размеру заглушки чугунного радиатора. А также им не страшен засор.
Если в теплоносителе имеются твердые частицы различного мусора, то непосредственно перед краном необходимо установление механического стандартного фильтра для отведения воды.
Кран Маевского в пневматических системах
Техническая особенность крана Маевского — это уникальность конструкции.
Его можно использовать не только для выведения воздуха, но также и жидкости. А именно жидкости из пневматической системы, в которой повышенное давление воздуха. Поступление сжатого воздуха от компрессора в систему, сопровождается большим количеством водяного пара. Специальные устройства вымораживания и различные фильтры отбирают излишнюю влагу. При длительной эксплуатации в трубах может накапливаться большое количество жидкости. Ее скопление происходит в нижней зоне пневматических проводов, а также разбрызгивается по всей системе. Вода не должна попадать на рабочее пневматическое устройство. Вот тут спасением оказывается кран Маевского. Только в данной ситуации его монтируют в нижнюю часть контура. Процесс стравливания начинается с избавления от воды и заканчивается выпуском воздуха. После чего кран закрывают и система вновь герметичная.
Используемые источники:
- https://aqua-rmnt.com/otoplenie/radiatory/kran-dlya-batarei-otopleniya.html
- https://otopleniehouse.ru/krany-na-radiatory/
- https://cotlix.com/kakie-krany-luchshe-stavit-na-radiatory-otopleniya
- https://x-teplo.ru/otoplenie/oborudovanie/ustanovka-kranov-na-batarei-otoplenija.html
- https://iseptick.ru/truby-i-fitingi/krany-i-fitingi/princip-raboti-krana-maevskogo.html
