Вместе с теплоносителем в систему отопления попадает растворенный воздух. Накапливаясь в значительных количествах, кислород создает пробки, препятствующие нормальному обращению жидкости. Это снижает качество прогревания здания. Для ликвидации завоздушивания системы сконструирован кран Маевского. Принцип работы простой и понятный, поэтому устанавливается такое устройство повсеместно — будь то многоэтажное здание или скромный коттедж.

Назначение крана Маевского

Воздух легче воды, поэтому скапливается в пиковых точках системы обогрева помещений и радиаторах. Это происходит по нескольким причинам:

• трубы недостаточно быстро заполняются водой;
• подпитываемая система была частично пустой;
• в воде много растворенного кислорода.

Иногда скопление воздуха провоцирует особое устройство отопительной системы, когда на отдельных участках образуются петли из труб, развернутые вверх.

В 1931 году Госплан постановил, чтобы при низовой разводке на системы с целью удаления воздуха устанавливали обычные краны. Но через них жители домов не только устраняли воздушные пробки, но нередко сливали горячую воду, выполняющую в данном случае роль теплоносителя, и потом использовали ее для хозяйственных нужд — например, чтобы помыть полы. Это было недопустимо с позиции санитарии и технологии центрального отопления зданий. Поэтому на радиаторы начали устанавливать краны Маевского, которые значительно усложняли задачу по нецелевому применению теплоносителя.

Как устроен кран Маевского

Устройство в 1933 году разработал инженер из Ленинграда Чеслав Брониславович Маевский. Официально его называют радиаторным игольчатым воздушным клапаном.

По некоторым историческим данным, сначала появился кран минчанина С. А. Роева. Он состоял из двух частей, разделенных прокладкой. Устройства прошли испытания в 1932 году. Уже через год Маевский совершенствовал эту конструкцию, усовершенствовав герметизацию деталей. В более современной интерпретации инженер соединил детали способом «конус в конус».

Кран состоит из таких компонентов:

• корпус;
• конусный винт с головкой под ключ;
• поворотная часть;
• входной и выходной каналы для воздуха.

Воздухоотводное устройство приводит в движение запорный винт. Последний управляется отверткой или вручную, что зависит от конкретной модели. В современном исполнении на кран уже устанавливается специальный ключ, поэтому пользоваться устройством стало проще.

Преимущества установки крана Маевского:

• повышение коэффициента полезного действия отопительной сети;
• упрощение обслуживания радиаторов;
• доступная стоимость самого узла.

Но у такого крана, несмотря на перечисленные преимущества, есть и недостаток. Поскольку качество теплоносителя зачастую оставляет желать лучшего, то часто при процессе эксплуатации в кране возникают засоры.

В зависимости от исполнения, различают три вида крана:

• радиаторный — предназначен для отопительных приборов;
• традиционный — устанавливается повсеместно, оснащен наружной резьбой;
• комплектный — представляет собой шаровой кран с КМ.

По способу откручивания бывают такие устройства:

• под отвертку;
• под ключ четырех- или шестигранный;
• с ручкой, для которых не нужен инструмент.

Для изготовления используют также различные материалы и их сочетание. Бывают КМ:

• стальные;
• латунные;
• чугунные;
• из нержавеющей стали;
• пластиковые.

Чаще всего узел производят из латуни, устойчивой к коррозии, которая угрожает материалам из-за неблагоприятных условий эксплуатации. Часто недобросовестные продавцы выдают за латунь дешевый силумиан. Но этот материал ненадежный, изделия из него быстро выходят из строя.

Внимание! Дети любят играть с различными предметами. Поэтому в их комнате лучше установить кран, открывающийся с помощью отвертки. Если малыш самостоятельно откроет кран, то получит ожоги.

Автоматический КМ

Автоматические КМ удобны в частных домах с индивидуальным отоплением, поскольку устраняют воздушные пробки и регулируют давление самостоятельно. Внутри этого узла имеется камера, внутри оснащенная поплавком. Тот, в свою очередь, подсоединяется к игольчатому клапану, находящемуся в верхней части узла.

Когда воздушная прослойка превышает установленный лимит, клапан на некоторое время открывается, давая воздуху покинуть систему. Затем, за счет действия поплавка, он снова возвращается в начальную позицию, не допуская вытекания воды.

Главный плюс АКМ в том, что для отвода попавшего внутрь труб воздуха не надо подставлять емкость, поскольку вода не вытекает. Кран автоматически блокируется, как только уровень теплоносителя повышается. Однако стоят автоматические модели дороже механических.

Воздухоотводчики бывают:

• прямыми;
• угловыми;
• радиаторными.

Видео — Кран Маевского: что это такое и как работает

Где устанавливать устройство?

Приспособление устанавливают на наиболее высоких точках сети помещения. Однако помимо того учитывают схему монтажа теплосети.

Вертикальный способ подачи теплоносителя требует, чтобы КМ был оснащен каждый радиатор, расположенный на последнем этаже, где есть нижняя подающая при наличии обратной магистрали.

Воздушные клапаны также нужны всюду на приборах, у которых подводка полностью или частично находится ниже уровня верхней оси подключения. Тогда естественное устранение кислородной пробки затрудняется. При горизонтальном варианте схемы КМ положен на каждый отопительный радиатор.

Воздушные клапаны устанавливают и на участках, где есть изгибы трубопровода. Так, например, при резком изгибе трубы вверх с последующим спуском на коротком отрезке вниз образуется карман. На этом участке постоянно будет возникать завоздушивание. Кран здесь устанавливают на верхней точке участка.

Система «теплый пол» в большинстве случаев тоже требует установки этого оборудования. Спуск воздуха наиболее эффективен на коллекторной группе, которая возвышается над уровнем пола.

Системы «теплых полов» стремительно набирают популярность у владельцев частного загородного жилья и городских квартир. В специальной статье расскажем, можно ли подключить «теплый пол» от отопления.

Кранами Маевского оборудуют и сушилку для полотенец в ванной. Это необходимо, когда в системе регулярно возникает завоздушивание. Под клапан в полотенцесушителях, подключающихся снизу, производителем предусмотрено отверстие. При боковом подключении этот участок трубы незначительно дорабатывают. Тогда в подающую зону вживляют тройник с нужными параметрами резьбы. Устанавливают устройство, направляя выходное отверстие от стены.

Это важно! Если в трубах постоянно скапливается воздух, то при очередном ремонте стоит приобрести модели полотенчиков, которые уже оборудованы краном Маевского.

На что обратить внимание при покупке воздухоотводящего крана?

Отопительные системы подвержены гидроударам. Это происходит редко, но такая вероятность существует. Поэтому лучше выбирать модели с предохранительным клапаном, который чувствителен к перепадам давления. Когда показатель достигает критических отметок, клапан открывается, и вода уходит из отопительного контура.

Справка. Гидравлический удар — это перепады давления, которые вызываются резким изменением скорости движения теплоносителя. Такое явление приводит к образованию трещин, разрывов труб, радиаторов, вследствие чего теплоноситель вытекает из системы и затапливает помещения. Чаще всего повреждаются трубы из ПВХ.

Лучше выбирать изделия с прокладками из резины или силикона. Бывают еще и паронитовые прокладки, но они показали себя хуже. Дополнительно резьбу можно укрепить льняной паклей или фум-лентой.

При выборе крана учитывают место его размещения, конструкцию самой отопительной системы.

Универсальными являются ручные модели кранов. При их покупке необходимо учитывать расстояние от трубы, на которую устанавливается клапан, до стены. Дистанцию оставляют такой, чтобы можно было использовать инструмент, особенно если для этого потребуется отвертка, пассатижи.

Автоматы не очень подходят для централизованных систем отопления. Там чистота теплоносителя вызывает вопросы, поэтому узел часто забивается. Не очень годятся такие модели и для радиаторов из чугуна. В последнем случае лучше себя зарекомендовали ручные модели в латунном корпусе. Их можно использовать и в системах парового отопления.

Зато АКМ удобны в тесных помещениях и местах с затрудненным доступом. Их также применяют в системах «теплый пол», поскольку выявить формирование воздушной пробки сложно.

При покупке обращают внимание на параметры резьбы. Следует также выяснить тип посадочного гнезда на радиаторе. В продаже производители предлагают модели КМ, снабженные ручкой с боковым выпускным отверстием, которые бывают более удобны, чем расположенные традиционным способом.

Также при выборе узла учитывают такие характеристики:

• допустимое давление;
• рабочая температура.

Пошаговая инструкция по установке КМ в систему

На первом этапе проводят подготовительные работы. Установку желательно проводить в теплое время года, когда реально удалить из отопительной системы теплоноситель. Часто в старых радиаторах нет специального отверстия для КМ, поэтому его надо просверлить.

1. На первом этапе отводят трубы.
2. Снимают с крючков радиатор и полностью сливают воду.
3. С противоположной от входа труб стороны, в верхней заглушке сверлят отверстие, диаметр которого соответствует приобретенному КМ.
4. Внутри нарезают резьбу соответственно той, которая использована на КМ. При этом следует учитывать, что у крана резьба правая, следовательно, у пробки — левая. Другой вариант — заменяют сразу всю пробку.
5. Затем устанавливают кран, как указывается в инструкции к устройству.
6. Батарею возвращают на место.
7. На последнем этапе подключают трубопровод.

Выпускное отверстие крана направляют слегка вниз. Это облегчает сбор воды, которая должна потечь из крана.

При установке устройства на отопительные трубы из пластика потребуется фитинг.

Внимание! Клапаны с ручным способом управления устанавливают обычно горизонтально, автоматический — вертикально. Правильность установки необходимо уточнить в инструкции.

Видео — Оснащение полотенцесушителя воздухоотводящим краном

Как выпускать воздух из отопительной системы?

Если теплоноситель приводится в движение циркуляционным насосом, его отключают. Между остановкой оборудования и началом стравливания воздуха должно пройти не меньше 15 минут. За это время кислород поднимется вверх.

Готовят емкость, которая понадобится для сбора воды. Отверткой, ключом или поворотом рукоятки откручивают кран, пока не раздастся характерное шипение — признак того, что воздух покидает систему. Однако просто дождаться прекращения шипения недостаточно. Надо, чтобы полилась вода. Это означает, что от пробки избавились. Струя должна быть ровной, течь без перерывов. Только после этого клапан закрывают.

Внимание! Иногда даже после многократного стравливания, все равно образуются воздушные пробки. Тогда причиной может стать пробой или недостаточная скрутка.

Особенности эксплуатации кранов

При правильном использовании приспособления вся отопительная система будет работать правильно, нежелательные последствия сведутся к минимуму.

Служат краны долгое время. Проблемной стороной эксплуатации является то, что они часто забиваются. Тогда проводится прочистка оборудования. Используют для этого иглу.

Проблемное место можно обнаружить самостоятельно в домашних условиях без привлечения специалиста. Метод достаточно простой, и потребуется лишь листок бумаги. Клапан оставляют открытым на выход воздуха. В руки берут лист бумаги, и на расстоянии 1 см проводят по всем местам, где есть соединения и вдоль труб, радиаторов. В зоне, где отсутствует герметизация, бумага прилипнет.

Этот участок внимательно осматривают и устанавливают причину подсоса воздуха. Затем проводят обслуживание системы, меняют вышедший из строя элемент.

Бывает, что воздухоотводы долгое время не задействовались. Тогда резьба крана может окислиться, в результате чего удалить воздух из труб отопления невозможно. Чтобы избавиться от ржавчины, используют смазку WD-40 или аналогичные продукты. Затем слегка простукивают поверхность и пробуют открыть клапан.

Можно ли обойтись без воздухоотводящих приспособлений?

Удается избавиться от пузырьков воздуха при подведении воды к верхней пробке батареи сверху. Однако при этом скорость движения теплоносителя не должна превышать 25 см/с. При более быстром обращении кран Маевского потребуется.

При подаче воды снизу иногда стояки продолжают за крайней батареей последнего этажа трубами, подсоединенными к общим воздухосборникам. Реализация данной модели требует больших материальных затрат из-за увеличения метража труб.

Разработаны устройства, которые могут заменить кран Маевского.

Таблица 1. Аналоги крана

Название устройства	Особенности
Водоразборные краны	Устройство по конструкции и применению значительно отличается от крана Маевского. Через водоразборные краны систему заполняют водой и опустошают. Начальный кран служит для подачи воды, конечный — для ее удаления из сети.
Вертикальный отвод с пустым расширительным баком	Такое устройство устанавливают, когда не используется насос. Расширительные баки представляют собой емкость, которая предназначена для перетекания туда избытка воды, образующегося при расширении теплоносителя вследствие нагревания. Расширительные баки бывают открытыми и закрытыми.

Справка. Краны Маевского стараются не устанавливать на ионные системы с замкнутой циркуляцией. Чтобы ускорить кругооборот теплоносителя, в него добавляют соляной раствор. При спуске воздуха на деталях узла будут оседать соли, поэтому срок службы сокращается.

Некоторые мастера с опытом в обслуживании систем отопления, и вовсе обходятся без воздухоотводов. Они устраняют образовавшиеся газовые пробки через резьбу верхнего присоединения. Однако проведение таких работ занимает некоторое время и требует освоения профессиональных навыков.

Нужен ли воздухоотводчик в системе отопления либо без него можно обойтись? Понять это можно, исследовав сеть. Если очевидно, что кислород собирается и не может выйти наружу, кран придется устанавливать.

Статья размещена в рубрике|подрубрике

Циркулирующий в радиаторах отопления теплоноситель обеспечивает нас теплом в течение холодного периода года. Однако часто возникают ситуации, при которых батарея не прогревается полностью. Возникают они по причине скопления воздуха в дальней части радиатора, который препятствует заполнению радиатора горячей водой. Следовательно, его нужно каким-то образом удалить. Для этой цели применяется кран Маевского, принцип работы которого основан на стравливании воздушных пробок при ослаблении запорного конусного клапана.

Устанавливается кран Маевского в верхней точке радиатора отопления. Управляться он может автоматически или вручную. При открывании вентиля всего на половину оборота, находящийся в системе воздух выходит из нее наружу, освобождая место для теплоносителя. Используется данное устройство на любых видах радиаторов, в том числе старого образца.

Откуда в системе берется воздух?

Воздушные пробки внутри системы отопления появляются неизбежно в следующих случаях:

• когда проводится монтаж новой отопительной системы;
• в случае ремонта системы и удалении из нее воды;
• при установке новых радиаторов;
• при подсосе воздуха в систему в процессе ее работы;
• когда происходит постепенное выделение пузырьков воздуха из воды, что является естественным физическим явлением;
• при наличии коррозийных процессов, которые сопровождаются выделением некоторого количества воздуха. Особенно подвержены таким процессам в городских квартирах алюминиевые батареи отопления.

Устройство и работа крана Маевского

Классический кран Маевского изготавливается из латунных сплавов, отличающихся стойкостью к образованию коррозии. Он представляет собой корпус, внутри которого находится конусный игольчатый клапан. Управляется данный клапан Маевского запорным винтом, регулируемым снаружи. Находясь в закрытом положении, клапан способен надежно удерживать теплоноситель внутри радиатора. При повороте винта в сторону открывается проходное отверстие крана, освобождая находящийся внутри отопительного прибора воздух.

Снаружи металлического корпуса часто имеется белый пластиковый кожух, придающий крану более благородный и современный вид. Устройство изделия может различаться в отдельных его модификациях, но принцип работы крана Маевского всегда остается неизменным. Устройства различаются диаметрами наружной резьбы, благодаря чему удается без проблем подобрать подходящий вариант для любого радиатора. Бывают краны с резьбой 1 дюйм, ¾ или ½ дюйма.

Для управления регулировочным винтом используется ключ для крана Маевского или обычная отвертка. Четырехгранный ключ удобен тем, что занимает мало места, позволяя управлять регулировочным винтом даже в случае нахождения радиатора в труднодоступном месте.

В некоторых случаях работой крана можно управлять и вовсе без использования инструментов. Для этого достаточно рукой повернуть вентиль, обеспечив начало стравливания воздуха.

Разновидности

Существует три разновидности воздухоотводчиков, различающихся между собой принципом действия и конструкцией:

1. Ручной кран Маевского. Это простейшее приспособление, которое управляется в ручном режиме. При обнаружении неравномерности прогрева радиатора кран можно открыть ключом или любой отверткой, а затем, по мере выхода из радиатора воздуха, завернуть кран в обратном направлении.

2. Автоматический кран. Отличием автоматического крана является отсутствие ручного управления его работой. Его конструкция и принцип работы несколько отличаются от функционирования ручного крана. Изготовлен автоматический кран из латуни в виде цилиндра, но игольчатого клапана в его конструкции не предусмотрено. Вместо него используется поплавок из пластика. Как работает кран Маевского с автоматическим управлением? Пластиковый поплавок, в зависимости от наличия в системе воздуха, перемещается внутри крана и управляет открытием и закрытием затворника. Все происходит без вмешательства людей.

Принцип действия автоматического крана Маевского фото выше демонстрирует визуально.

Все автоматические краны имеют возможность ручного управления, чем можно воспользоваться, когда происходит засорение проходного отверстия.

3. Кран со встроенным предохранительным устройством. У такой разновидности крана Маевского принцип его работы несколько отличается от привычного стравливания воздуха. Предохранительный клапан способен контролировать давление теплоносителя в системе. Если давление теплоносителя превысит предельное значение, достигнув 15 атмосфер, клапан сработает и начнет принудительно стравливать теплоноситель из отопительной системы. Тем самым предотвращается повреждение отдельных элементов системы в случае внезапных гидроударов.

Особенно актуальна установка воздухоотводчиков с предохранительными клапанами в системах отопления из полипропиленовых и металлопластиковых труб, которые могут не выдержать повышенного давления.

Особенности выбора

При выборе модели устройства, следует учитывать некоторые особенности радиаторов:

• Для централизованных систем отопления лучшим решением будет использование ручных кранов, которыми в любое время можно стравливать воздух. Автоматические краны нежелательно использовать в квартирах или домах, где работает централизованное отопление. Теплоноситель в таких системах имеет повышенную загрязненность, в результате чего отверстие крана будет постоянно забиваться грязью;
• Краны с автоматическим управлением хороши в частных домах с автономными системами, ведь там поддерживается чистота теплоносителя. Также автоматику рекомендуется устанавливать в местах с затрудненным доступом;


• Если отопительный прибор установлен в каком-то углублении или нише, то доступ к его торцу может быть ограничен. В этом случае открутить винт обычной отверткой будет невозможно. Поэтому рекомендуется для такого радиатора применять автоматический кран Маевского. Либо же использовать специальный ключ, который располагается в одной плоскости с батареей;
• во многих помещениях все еще используются чугунные радиаторы старого образца. В этом случае возможно установить ручной кран Маевского для чугунных радиаторов, но лучше воспользоваться специальными автоматическими воздухоотводчиками, изготовленными из латуни, и обладающий значительной прочностью.


Как установить кран Маевского

Установка крана выполняется непременно в верхней части радиаторного устройства со стороны, противоположной поступлению теплоносителя, так как именно в этом месте собирается воздух. Следует учитывать особенности каждой системы. Если в доме смонтирована вертикальная отопительная система, то краны Маевского устанавливаются на радиаторах верхнего этажа. Кроме того, воздухоотводчики устанавливаются на все приборы отопления, которые подводятся к стояку ниже верхней оси подключения.

При использовании горизонтальной системы краны монтируются на все без исключения отопительные приборы, на которых возможно их подключение.

Если установка крана Маевского осуществляется на напольный радиатор, расположенный горизонтально и параллельно поверхности пола, то его размещают в верхней части самой высокой точки радиатора. Регулировочный винт направляется вверх.

Во многих ванных комнатах имеются полотенцесушители, которые нагреваются благодаря циркулирующему внутри них теплоносителю. На таких приборах устанавливается кран Маевского для полотенцесушителя. Монтаж имеет некоторые особенности. Если полотенцесушитель имеет нижнее подключение, то для него уже предусмотрено место для вкручивания крана. А вот для модели, имеющие боковое подключение, необходимо дорабатывать. В подводящую трубу врезается тройник, в который вкручивается кран. Отверстие для выхода воздуха должно быть направлено в сторону от стены. Некоторые модели полотенцесушителей желательно оборудовать даже двумя воздухоотводчиками.

Порядок установки крана на радиатор

1. Перед началом установки крана необходимо слить из системы воду.

2. Выкрутить заглушку, находящуюся в верхней части радиатора.

3. Вкрутить на место заглушки кран. В стандартной комплектации крана предусмотрена резиновая прокладка, обеспечивающая герметичность его установки. Для более надежной герметизации рекомендуется накрутить на резьбу крана ФУМ-ленту или промасленные льняные волокна.

Совет: В процессе установки крана рекомендуется отверстие для выхода воздуха направить немного вниз. В этом положении будет удобнее собирать выходящую из системы воду, которая начнет выходить вслед за воздухом.

Если производится установка крана на старую чугунную батарею, не имеющую отверстия, то выполняется следующая доработка. В чугунной заглушке просверливается отверстие, имеющее немного меньший диаметр, чем у крановой резьбы. Производится нарезка резьбы внутри чугунной заглушки. После этого выполняется примерка и вкручивание крана-воздухоотводчика.

В нашей отдельной статье вы найдете фото установки настенных полотенцесушителей в ванной комнате, а также видео-инструкцию по его самостоятельному монтажу.

Процесс установки расширительного бака для отопления закрытого типа описан в другом материале сайте.

А про самостоятельное изготовление дренажного колодца можно прочитать тут.

Особенности эксплуатации

Рассмотрим, как пользоваться краном Маевского. Для этого желательно подставить под батарею какую-то емкость и запастись сухой тряпкой. При помощи ключа или отвертки запорный винт проворачивается против часовой стрелки на четверть или половину оборота. Из системы с шипением начнет выходить воздух. Когда он выйдет полностью, из крана потечет вода. Необходимо дождаться, пока вода начнет поступать непрерывно. После этого запорный винт можно закручивать.

Если воздух успешно был стравлен, а батарея так и осталась холодной, то это является признаком ее засорения. Для прочистки засоренной батареи придется прибегнуть к помощи сантехников.

Совет: Если отопительная система имеет в своем составе насосы, осуществляющие принудительную циркуляцию теплоносителя, их необходимо отключить минут за 10 до стравливания воздуха. При включенных насосах воздух не будет накапливаться в верхней точке радиатора, а будет разноситься по системе потоком воды.

В случае, если отверстие крана засорилось, его можно прочистить при помощи иголки или другого острого предмета.

Если кран долго не использовался, вращение регулировочного винта может быть затруднено из-за образования на нем коррозии. Если возникла такая ситуация, воспользуйтесь спреем-смазкой WD-40. Уже через несколько минут после нанесения ее на резьбу винта, его можно будет легко открутить. По окончании отопительного сезона желательно смазать регулировочный винт силиконовой смазкой. В этом случае резьба не будет разрушаться от воздействия на нее теплоносителя.

При необходимости замены крана Маевского воспользуйтесь двумя разводными ключами. Одним ключом необходимо придерживать пробку на радиаторе, а вторым — выкручивать кран. Если этого не сделать, то выкручивание крана может ослабить пробку и привести к потере ее герметичности.

Мы разобрали, как спустить воздух краном Маевского из системы самостоятельно и как эксплуатировать устройство с автоматическим управлением. Если обеспечить необходимый уход данному устройству, своевременно его проверять и прочищать, прибор прослужит длительный срок, не доставляя никаких проблем своим владельцам.

Цена на кран Маевского зависит от его типа, материала изготовления, диаметра, и начинается от 30 рублей.

Добавьте страницу в закладки!

Здравствуйте, наш постоянный читатель!

Понятие жилья для современного человека в обязательном порядке включает в себя  комфортную температуру и зимой и летом. В нашем климате жить зимой в доме или квартире без отопления попросту невозможно. Самая частая проблема холодной системы отопления – наличие воздуха в радиаторах и трубах, и для его стравливания существует специальное приспособление – клапан Маевского.

Что это такое и для чего он нужен

Это запорная арматура очень простой и надежной конструкции для спуска воздуха из замкнутой системы, управляемый вручную. Он существует почти девяносто лет и применяется почти в первоначальном виде до настоящего времени.

Другие его названия: радиаторный игольчатый воздушный клапан, кран для спуска воздуха, самое употребительное – кран Маевского. В учебных пособиях обычно употребляется название радиаторный игольчатый воздушный клапан.

Назначение и сферы применения

Частой причиной неэффективной работы отопления и холодных батарей является завоздушивание. В воде системы отопления всегда имеется воздух, он попадает туда следующими путями:

• растворенный воздух всегда имеется в воде, он попадает в систему с подпиткой;
• попадает при захватывании воздуха насосом;
• при утечках;
• при коррозии в воду попадает водород (ив стальных системах, и в системах с алюминиевыми радиаторами также).

Кран Маевского – устройство для стравливания воздуха из систем отопления. Монтируется они обычно на радиаторы (вкручивается в специальных отверстиях в пробках-заглушках) или в самых высших точках системы.

Управление и технические характеристики

Управляется кран Маевского вручную – винт откручивается и закручивается отвертками или с помощью специального ключа.

Клапан рассчитан на применение в системах отопления с давлением до 1,6 Мпа.

При использовании в системах с более высоким давлением или возможностью сильных гидравлических ударов он недостаточно надежен – есть вероятность возникновения течи.

Тип подключения

Корпус крана с внешней резьбой вкручивается в пробку радиатора или патрубок трубы, как муфтовый кран с наружной резьбой.

Устройство

Запорный клапан состоит из корпуса с отверстием сбоку для выхода воздуха и вкручивающегося в него конического винта.

Полностью закрученный винт герметично закрывает отверстие в кране. На корпусе имеется резьба для вкручивания в радиаторную пробку или патрубок с внутренней резьбой. На корпус надето уплотнение для герметизации соединения. Как правило, используемый для крана материал – латунь. Стальные изделия практически не встречаются.

Принцип работы

Принцип работы клапана прост: при выкручивании конического винта из корпуса воздух (или вода) поступает в появившееся пространство и под воздействием давления в системе выходит наружу через боковое отверстие.

Виды и конструкции

Видов крана Маевского практически только два: ручной и автоматический.

Автоматический клапан не очень пригоден для централизованных систем отопления – он легко засоряется. Это устройство работает без участия человека – в нем находится поплавок, который открывает клапан при появлении воздуха.

Ручная модель имеет очень простую и функциональную конструкцию, выполняет одну-единственную функцию, поэтому все изделия имеют одну конструкцию.

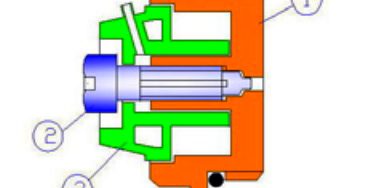

1 – латунный корпус; 2 – рабочий винт с протоками; 3 – колпачок из нейлона; 4 – уплотняющее кольцо.

Разновидности клапанов показаны на фото:

Отличия

Принципиальные отличия имеются только в диаметре наружной резьбы на корпусе: есть изделия с диаметрами ½’’ и ¾’ (15 и 20 мм)’. Бывают изделия и с диаметром 1 дюйм.

Винт можно выкрутить при помощи отвертки или специального ключа. Головка винта имеет квадратную форму (изредка шести- и восьмигранную головку) и прорезь под плоскую отвертку. Ключ поставляется в комплекте к клапану. Есть модели с ручкой для выкручивания винта.

В маркировке обозначается присоединительный диаметр в миллиметрах; параметры резьбы обозначаются М10×1 – длина 10 мм, шаг метрической резьбы 1 мм.

Преимущества и недостатки

Преимущества:

• простая конструкция;
• долговечность;
• компактность и возможность установки даже в труднодоступных местах;
• надежность;
• небольшая цена;
• стильный дизайн.

Недостатки:

• необходимость выпускать воздух вручную – краны Маевского не срабатывают автоматически. Для заполнения крупных систем не очень подходят – стравливать воздух придется очень долго, в местах постоянного скопления воздуха лучше поставить автоматический воздухоотводчик;
• не предназначены для работы в системах с давлением более 1,6 Мпа.

Советы по выбору и цены

Покупайте клапаны в магазине, а не на рынке. Желательно с чеком. Хотя их конструкция проста и надежна, бракованные изделия все-таки случаются – можно будет заменить. Не покупайте стальные изделия (если вдруг попадутся), идеальный материал – латунь.

Если на винте имеются ручка, стравливать воздух будет намного проще. И детям в интересном возрасте тоже. Поэтому при выборе такой модели трезво оцените возраст и степень шаловливости детских ручек.

Не ошибитесь с диаметром корпуса.

Правила монтажа и эксплуатации прибора

Технология монтажа клапана в радиаторы отопления не  представляет особой сложности, за него можно взяться даже неопытному домашнему мастеру.

Необходимые инструменты и материалы

Разводной или гаечный ключ, лента ФУМ, клапан, радиаторная пробка с отверстием для монтажа воздухоотводчика.

Схема подключения

Краник Маевского обычно вкручивают в верхнюю радиаторную пробку, противоположную подводу теплоносителя.

Ход работ

Перед началом работ необходимо перекрыть вентили на подключении батареи или перекрыть стояк в многоквартирном доме. Затем слить воду. Практически работы на системе отопления многоэтажки ведутся летом.

Затем необходимо гаечным ключом выкрутить глухую пробку из радиатора и вкрутить новую пробку. На пробке нужно проконтролировать, надето ли уплотнение, можно намотать несколько витков ленты ФУМ на резьбу.

Затем вкрутить кран Маевского (и также проконтролировать наличие уплотнения).

Заполнить радиатор или систему водой и проверить, нет ли утечки. Если соединения подтекают, подтянуть гаечным ключом гайку и краник.

Если  у Вас чугунные радиаторы со стальными заглушками – можно высверлить отверстие и нарезать метчиком резьбу.

Как спустить воздух

В процессе эксплуатации прибор не требует выполнения никаких работ по обслуживанию.

Пользоваться краном очень просто: перед тем, как открыть вентиль и выпустить воздух, необходимо подставить под кран ведро,  прикрыть кран тряпкой (или полиэтиленом). Вместе с воздухом могут лететь брызги грязной или ржавой воды и забрызгать стену, шторы или мебель. Затем одной рукой откручивать винт (с помощью отвертки, ключа или ручки), а второй рукой придерживать тряпку. Воздух будет выходить с шипением, когда начнет капать вода — плотно закрутить винт.

Наглядно ход работ по использованию воздушного клапана можно увидеть по нашему видео:

Частые ошибки и проблемы при установке

Выкручивать винт необходимо на один-полтора оборота. Этого вполне достаточно. Если сильно выкрутить винт, вкрутить его назад под давлением будет тяжело, да и воды выльется не так уж и мало.

Желательно монтировать клапан в таком положении, чтобы отверстие было направлено от стены и вниз – при выпуске воды не забрызгается стена.

При замене воздухоотводчика при его выкручивании необходимо придерживать пробку с помощью второго разводного ключа, иначе она будет выкручиваться из батареи.

Советы специалистов

Вода в сети появляется достаточно часто. Поэтому рекомендуется устанавливать воздухоотводчики в каждую отопительную батарею, регистр, П-образные компенсаторы с петлей, повернутой вверх, и в самую высокую точку системы.

Выкручивать винт необходимо на один-полтора оборота. Этого вполне достаточно. Если сильно выкрутить винт, вкрутить его назад под давлением будет тяжело, да и воды выльется не так уж и мало.

Если Вы хотите установить клапан в чугунной заглушке старой чугунной батареи – лучше замените пробку.

Высверлить отверстие и нарезать резьбу в чугуне крайне проблематично из-за его особенности – большой хрупкости.

Заключение

Установив воздухоотводчики в радиаторы, Вы повысите эффективность  работы системы отопления в своем доме и всегда горячие батареи в квартире. Желаем Вам, дорогой читатель, на практике использовать наши советы по ремонту. Подписывайтесь на наши новые статьи и делитесь с друзьями в соцсетях нашей информацией.

Назначение и виды кранов Маевского

Нормальной циркуляции теплоносителя в системе может препятствовать воздух, скапливающийся в ее высших точках и в отопительных батареях. Ситуаций, из-за которых возникает воздушная пробка в системе отопления, всего две:

• медленное заполнение или подпитка частично опорожненной системы. В этот момент завоздушиваются верхние дальние углы радиаторов и вертикальные стояки;
• наличие большого количества растворенного кислорода в теплоносителе. Он путешествует по всей сети вместе с водой и постепенно скапливается в удобных для этого местах – верхних глухих участках батарей и труб;

Примечание. Лишний воздух в трубах отопления может собираться и на горизонтальных участках с П-образными компенсаторами или в других подобных случаях, когда из-за условий монтажа трубы образуют петли, повернутые кверху.

Чтобы избежать завоздушивания, наверху вертикальных стояков предусматриваются автоматические воздухоотводчики либо расширительный бак открытого типа. Для удаления воздуха из батарей или других каверзных мест применяется специальный ручной кран с игольчатым клапаном, изобретенный Ч. Б. Маевским еще в 30-х годах прошлого века. На данный момент изделие производится в следующих исполнениях:

• традиционном, с наружной резьбой для монтажа в различных местах;
• радиаторном, с колпачком из пластмассы, предназначенные только для работы с отопительными приборами;
• комплектные устройства — шаровой кран с краном Маевского.

Как работает кран Маевского

Конструкция крана чрезвычайно проста, а потому – надежна. Корпус изделия выполняется из латуни, как и рабочий винт для сброса воздуха. Чтобы обеспечить герметичность прибора при монтаже, снаружи него имеется уплотнительный элемент в виде кольца. Ниже на рисунке показано устройство крана Маевского в радиаторном исполнении:

1 – латунный корпус; 2 – рабочий винт с протоками; 3 – колпачок из нейлона; 4 – уплотняющее кольцо.

Винты кранов от различных производителей могут иметь как шлицы под отвертку, так и четырехгранную либо шестигранную головку под специальный ключ. Конец винта изготовлен в виде конуса, входящего в отверстие, сообщающееся с теплоносителем. Для прохода спускаемого воздуха в корпусе есть отверстие, чей диаметр равен, как правило, 2 мм. Ниже представлена схема, что позволит хорошо понять принцип работы крана Маевского:

При обычных условиях во время работы отопительной системы кран для спуска воздуха полностью герметичен. Когда же требуется развоздушить батарею, винт выкручивается отверткой или ключом на пару оборотов. При этом скопившийся воздух начинает проходить сквозь калиброванное отверстие и попадает в боковой канал, ведущий наружу. Выполняя данную операцию, следует помнить, что сначала воздух выходит с характерным звуком, а потом еще некоторое время – вместе с теплоносителем. Поэтому прежде чем пользоваться краном Маевского, надо подготовить небольшую емкость для слива воды.

Клапан в традиционном исполнении, а также в комплекте с шаровым краном функционирует по такому же принципу. Разница меж ними заключается в том, что традиционный клапан врезается в тех местах, где этого требует схема, а не только в отопительные приборы. Хотя обычный кран Маевского для чугунных радиаторов тоже подойдет, нужно только его правильно установить. Воздуховыпускатель в комплекте с обычным запорным краном изготавливается для удобства, чтобы в нужных местах не приходилось монтировать эти 2 элемента по отдельности.

Технические характеристики

Ассортимент предлагаемых на рынке изделий невелик. Причина этому проста: прибор исполняет лишь одну функцию, не требующую создания множества типоразмеров кранов для разных трубопроводов. По сей день достаточно только двух — ½’’ и ¾’’, в них диаметр крана (по резьбе) составляет соответственно 15 и 20 мм. Разновидности изделий по своему назначению мы перечислили выше, так же как и тот факт, что головки винта могут предлагаться в разном исполнении – под отвертку и различные ключи.

Примечание. Иногда пользоваться краном Маевского можно и вручную, без инструмента. Некоторые модели воздухосбрасывателей для монтажа в батареях отопления выпускаются с винтом, вращающимся пластмассовой рукояткой. Но не стоит торопиться их покупать, особенно в частный дом, где есть маленькие дети. Ребенок, случайно открутив вентиль, может получить ожоги от горячей воды.

Радиаторный вентиль Маевского рассчитан на рабочее давление теплоносителя до 10 Бар (1 МПа). Такого вполне достаточно для установки в радиаторы трехэтажного частного дома. В том случае, если расчетное давление в системе выше, то ставится традиционный кран с пределом 16 Бар (маркировка РУ16). Все изделия нормально функционируют при температуре теплоносителя до 120 ºС.

Ввиду простоты конструкции клапана Маевского срок его службы определяется лишь качеством применяемого материала – латуни. Изделие из хорошего материала спокойно служит 30 лет и более. В то же время устройства, сделанные кустарным способом, могут начать быстро протекать или сразу же треснуть при монтаже. Также устройство нормально действует в условиях, когда в качестве теплоносителя в системе используется незамерзающая жидкость вместо воды.

Установка крана

Изучив технические характеристики крана Маевского и сопоставив их с параметрами отопительной сети, можно приступать к установке. Но какое количество изделий надо купить и куда их ставить? Здесь есть несколько рекомендаций:

• в отопительных приборах при заполнении сети воздух скапливается всегда. Отсюда и рекомендация – ставить воздухоотводчики на каждую батарею;
•  П-образные компенсаторы и байпасы, обращенные петлей вверх, также могут накапливать воздух. Здесь более подходящим вариантом будет клапан Маевского, встроенный в шаровой кран;
• иногда в технических помещениях ставят самодельные регистры или змеевики, сваренные из стальных труб. Тут воздухосбрасыватель тоже нужен;
• прочие элементы системы, размещенные в самых высоких точках.

Для справки. Почти все современные отопительные приборы продаются с установочными комплектами, в которые входят и краны Маевского.

Следует отметить, что в наивысших точках вертикальных стояков, около котла и в коллекторных распределителях теплых полов необходимо устанавливать автоматические воздухоотводные клапана. Данные устройства удаляют воздушную смесь из системы без вмешательства человека, в автоматическом режиме. Их применение обусловлено тем, что в некоторых местах постоянно присутствует опасность образования воздушных пробок и устранять их вручную затруднительно.

Такие воздухосбрасыватели также получили название «автоматический кран Маевского», так как выполняют ту же функцию, хотя конструктивно отличаются от ручных устройств, описанных выше. Изделие состоит из корпуса, внутри которого находится поплавок. Последний механически связан с игольчатым клапаном посредством рычага. Камера, где расположен поплавок, имеет вертикальную ориентацию в пространстве, а отверстие для теплоносителя находится в ее дне.

В нормальном режиме камера заполняется водой, а принцип работы автоматического крана заключается в том, чтобы реагировать на понижение ее уровня. Когда вода уходит, вытесняемая воздухом, поплавок опускается и рычагом открывает игольчатый клапан. Воздушная смесь покидает камеру под давлением теплоносителя, его уровень снова поднимается, а клапан – закрывается.

В действительности установить кран Маевского или автоматический воздухоотводчик довольно просто. Когда система смонтирована из полимерных труб, то для врезки прибора надо поставить один дополнительный фитинг и вкрутить в него кран. Несколько сложнее это сделать со стальными трубами, здесь понадобится слесарный инструмент, а возможно, и сварочный аппарат. Всего же проще поставить устройство для выпуска воздуха из радиаторов, для этого всего лишь нужно вкрутить его в верхнюю пробку, перекрывающую горизонтальный канал последней секции. При этом кран располагают со стороны, противоположной подключению радиатора к подающему трубопроводу.

Заключение

В том, что работа крана Маевского крайне важна и необходима для любой водяной схемы обогрева, не может быть никаких сомнений. Кислород, растворенный в воде, пагубно влияет на долговечность котла, а воздушные пробки в сети способствуют перегреву и недогреву разных участков труб и батарей. Устройства для удаления воздуха избавляют нас от многих проблем за совсем небольшую цену.

Используемые источники:

• https://leroymerlin.ru/product/klyuch-dlya-krana-maevskogo-18338771/
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/kran-maevskogo-princip-raboty.html
• http://okanalizacii.ru/otoplenie/radiatory/kran-maevskogo-princip-raboty.html
• https://vseotrube.ru/otoplenie/klapan-maevskogo
• https://cotlix.com/chto-takoe-kran-maevskogo
