Котел Холмова своими руками: чертежи, особенности конструкции для отопления дома +Фото и Видео

Сделать своими руками котел не всегда возможно. Некоторые виды отопительного оборудования требуют особых знаний и умений. Но котел Холмова изготовить может практически каждый умелец. Его конструкция его совершенно понятна, и сам процесс довольно простой. Что представляет собой прибор для отопления Холмова и как его собрать самостоятельно?

Что такое котел Холмова?

Агрегат Холмова – это теплогенератор, функционирующий на твердом топливе. Устройство имеет вертикально установленные шахты. В топливную камеру можно закладывать уголь, дрова, пеллеты или брикеты. Также не менее эффективно котел работает на сыпучем сырье таком как опилки, щепа. В конструкции допускается использование дров с влажностью более 30%.

При одной закладке топлива котел Холмова способен работать более десяти часов. За счет такого свойства оборудование относится к категории отопительных приборов длительного горения. Мощность таких агрегатов бывает 10, 12 и 25 киловатт.

Устройство котла

Отопительный агрегат Холмова имеет строение шахтного образца. Такие котлы разделяют на два вида:

• зависимый от электрического питания;
• работающий без подключения к электрической сети.

Все котлы Холмова имеют одну конструкцию, которая состоит из таких элементов:

• металлический корпус;
• две камеры – топливная и шахта с теплообменником;
• терморегулятор;
• колосники;
• патрубок, к которому подсоединяется дымоходная труба;
• компенсаторы теплового расширения;
• входы и выходы для слива, подачи и выводы и установки клапана предохранительного;
• дверки;
• выдвижной лоток для сбора золы.

Дверки агрегата изготовлены из двух металлических листов, между которыми заложен слой теплоизоляционного материала. Края их по контуру оклеены термостойким уплотнителем из асбеста. Такая конструкция позволяет дверкам сильно не накаляться – максимальная температура их прогрева достигает 80 градусов.

Крышки закрепляются специальными запорами, только задняя закрывающая панель крепится на съемные винты. Дверца зольного отсека охлаждается непрерывными воздушными потоками, поэтому она содержит менее 50 процентов термоизоляции.

Дно агрегата представляет собой специальную пластину покрытую материалом уменьшающим передачу тепла. Сверху расположена камера, а с нижней две длинные устойчивые ножки.

Компенсаторы расширения располагаются по периметру агрегата, а также в виде стержней и перегородок находятся самом корпусе. Они защищают корпус от увеличения до критических объемов во время прогрева. Благодаря этому теплообменник также не деформируется. Разделительные стенки находятся на расстоянии 24 сантиметров друг от друга.

Достоинства и недостатки

Твердотопливный котел Холмова достаточно популярен. Немаловажным считается то, что он является отопительным прибором длительного горения. Кроме этого положительных характеристик у агрегата не мало:

1. Высокий уровень коэффициента полезного действия. Котлы обладают высокой производительностью и способны эффективно обогревать коттеджи, дачи или складские помещения.
2. Простота использования. Конструкция оснащена удобными люками, через которые без особых усилий можно загрузить топливо или произвести прочистку камер. Зольник легко снимается для удаления продуктов горения.
3. Универсальность использования. Отопительный агрегат может функционировать на любом виде твердого топлива. Также могут использоваться поленья в влажностью до 45%.
4. Безопасность эксплуатации. В процессе работы котла в помещение не выделяются угарные газы и дым.

Энергонезависимые котлы Холмова могут работать в автономном режиме до 16 часов при одной закладке топлива в камеру.

К недостаткам относят возможность оседания смолы и сажи на стенах загрузочного отсека.

Как сделать своими руками?

Благодаря простой конструкции котел Холмова можно изготовить самостоятельно. Схема устройства и поэтапное описание поможет изучить весь процесс сборки поэтапно. На примере рассматривается самая простая модель с мощностью до 10 киловатт.

Размеры котла будут соответствовать таким параметрам:

• глубина с учетом дверки и горловины – 63 сантиметра;
• высота корпуса – 80 сантиметров;
• ширина – 47 сантиметров.

Для сборки отопительного агрегата следует приобрести материалы:

• толстостенные стальные листы толщиной не менее 3 миллиметров;
• шнур асбестовый с параметрами 15 х15 миллиметров;
• патрубок металлический длиной 47 миллиметров и поперечником 1 сантиметр;
• трубы разного диаметра – 15, 20, 40 и 115 миллиметров.

Сделать твердотопливный котел своими руками можно выполнить в такой последовательности:

1. Изготавливается внутренняя часть конструкции. Изначально сооружается водяное заграждение. Оно состоит из двух вертикальных стенок с дном и крышкой приваренным к ним. В центре, с помощью сварки, закрепляется металлический П-образный компенсатор. Торцы конструкции остаются незакрытыми. Водяная перегородка должна быть шириной 403 миллиметра, в глубину – 60 миллиметров, а ширина – 485 миллиметров.
2. Внутренние боковые стены котла вырезают из металлических листов шириной 540 миллиметров и высотой 770 миллиметров. Прямоугольник должен получиться не совсем правильным – в нижнем углу спереди получится вертикальная фигура величиной 80х208 миллиметров, а сверху на этой же стороне формируется горизонтальная прямоугольная конструкция с параметрами 387х30 миллиметров. На расстоянии 10,2 сантиметра от задней стенки и 2 сантиметра от передней с двух сторон проделывают для водяной перегородки отверстия.
3. Вырезается задняя сторона – 770х403 миллиметров и передняя – 562х403 миллиметров.
4. Все подготовленные детали с помощью точечной сварки соединяются в одну конструкцию.
5. Приваривается первая цельная рамка к верху собранного корпуса котла. Вторая должна иметь П-образную форму и крепится снизу. Между рамками и сторонами должен соблюдаться прямой угол.
6. Подготавливается третья рамка в виде буквы «П», которая должна поместиться внутри корпуса под водяным заграждением. Расстояние между ними должно быть 9 сантиметров.
7. К выступающим на переднем плане конструкции прямоугольникам горизонтально приваривают полосу из металла длиной 103 миллиметра и шириной 80 миллиметров.
8. С тыльной стороны вверху проделывается отверстие размером 115 миллиметров.
9. Из листов металла вырезаются наружные стенки. Они имеют простую прямоугольную форму и соответствуют размерам, передняя – 562х463 миллиметра, тыльная -77х463 миллиметра и боковые -77х546 миллиметров.
10. В передней стенке на одной вертикальной линии проделываются отверстия для компенсаторов. Их достаточно пару штук диаметром по 1 сантиметру. В углу с правой стороны вырезается круглый проем для термометра.
11. В задней панели корпуса добавляют два компенсационных отверстия, и по одному – для подачи, сливного клапана и дымохода.
12. В боковых стенках делают два отверстия на одной линии с подготовленным компенсатором водяной преграды. Далее сбоку конструкции в левой стенке проделываются круглые проемы для терморегулятора и обратной подачи теплоносителя.

После этого к специально подготовленным отверстиям приваривают компенсаторы. Все внешние стены привариваются к внутренней части. С помощью сварки подсоединяются патрубки, трубы дымовые, а сверху корпус по периметру камеры мс теплообменником четыре болта.

В собранный прибор заливается вода и нагнетается давление до 2,2 бар для проверки герметичности конструкции. При этом все патрубки должны быть заглушены. В конце приваривается днище котла.

Из металлического листа изготавливают порожек, размером 400х160х550 миллиметров с о 14 отверстиями. Он устанавливается на дне конструкции под водяной перегородкой. После этого вырезается конструкция двухслойной дверцы и ящика для золы. В конце изготавливается крышка, закрывающая камеры котла.

Отопительное оборудование шахтного типа, работающее на твердом топливе, обладает простыми эксплуатационными особенностями и достаточно эффективно. Соорудить такое устройство для обогрева загородного дома или коттеджа можно своими руками по принципу схемы сборки котла Холмова.

21.01.2017 —>

Создание отопительного котла самостоятельно – это хороший метод сэкономить средства. Есть множество модификаций котлов, которые вполне можно изготовить самому. Однако самым простым из них, пожалуй, считается именно котел Холмова. Этот прибор, по крайней мере, поначалу, едва ли кажется достаточно эффективным, а потому многие отдают предпочтение другим конструкциям. Отчасти эти люди правы, ведь КПД у отопительного прибора Холмова не такой уж высокий, зато схема его предельно проста, благодаря чему заметно упрощается процесс изготовления.

Котел Холмова

Устройство и конструктивные особенности котла Холмова

Под котлом Холмова подразумевается конструкция шахтного типа. Это значит, что топочное отделение, а также отдел с обменником тепла, располагаются в данном случае вертикально. Функционируют такого рода котлы на твердом топливе, в качестве которого могут выступать и дрова. Мощность промышленных моделей, которые можно приобрести в специализированных торговых точках, составляет 10, 12 и 25 киловатт. Если топливное отделение будет полностью загружено, это может обеспечить продолжительный обогрев помещения средних размеров в пределах 12-16 часов.

Все котлы Холмова могут быть двух разновидностей:

• энергозависимыми;
• энергонезависимыми.

А теперь более детально рассмотрим внутреннее устройство описываемого отопительного прибора. Итак, он включает в себя такие конструктивные элементы:

• корпус;
• терморегулятор;
• топливная шахта;
• вход/выход, необходимые для поступления, вывода и сливания, монтажа группы безопасности либо же клапанов-предохранителей;
• камера, в которой располагается теплообменник;
• патрубок для подсоединения дымоотводной трубы;
• колосниковые решетки;
• компенсаторы термального расширения;
• дверки;
• зольник.

Элементов, как видим, не очень много. Что же касается веса, то, к примеру, котел, мощность которого составляет 12 киловатт, весит порядка 255 килограммов. Стандартные габариты следующие (ВхШхД): 124х48,5х66 сантиметра. По этой причине у вас не возникнет никаких трудностей с тем, чтобы занести такой котел, скажем, в дверной проем. Модели, мощность которых составляет 10 киловатт, мало чем отличаются от описанных выше (как по параметрам, так и по внешнему виду), главное же отличие состоит во внутренней конструкции.

Верхние дверки прибора двойные, а внутри располагается термоизоляционный материал (собственно, из-за этого они и не прогреваются выше 80-ти градусов). По краям дверки оклеены асбестовым уплотнителем, а для покраски используется особая термостойкая краска. Для закрывания задней крышки имеются 4 быстросъемные винта, все же остальное закрывается посредством специальных запоров. Кроме того, нижняя дверка зольного отделения закрывается термоизоляционным материалом только на 40 процентов, однако ее температура, как правило, не превышает отметки в 90 градусов, поскольку элемент охлаждается перманентными воздушными потоками.

Важная информация! Днище камеры не является самой нижней частью отопительного прибора. В качестве последней выступает особая пластинка с парой длинных ножек и расположенным внутри термоизолятором.

Благодаря всему этому котел Холмова получил не только достаточно высокий КПД, но и достаточную степень пожаробезопасности. Как следствие – устройство вполне может устанавливаться даже на пол, выполненный из древесины.

Если же рассматривать конкретно энергонезависимые модели отопительного прибора Холмова, то они дополнительно оборудуются вентилятором либо дымососом, а еще специальным контроллером, предназначающимся для контроля процесса. Однако наибольшей популярностью пользуются все-таки энергонезависимые приборы. Рабочий процесс в них регулируется посредством специального терморегулятора, который располагается на фронтальной стенке. Этот терморегулятор соединяется посредством цепочки с небольшой поддувальной дверкой.

Сама дверка предназначается для подачи воздуха внутрь котла, что требуется для поддержания процесса сжигания топлива. Располагается на большой дверке зольного отделения. Целиком никогда не закрывается, поскольку должен иметься особый зазор, требуемый для минимального прохождения воздушных масс.

Сверху задней части находится патрубок, а к нему, в свою очередь, подсоединен дымоход. Данный элемент, к слову, и предназначается для создания природной тяги. В результате воздух подается в прибор через поддувальную дверку. За парой колосниковых решеток из чугуна (которые, кстати, являются вынимаемыми) находится вспомогательный сварной колосник, который также называют горбиков, ведь он располагается выше пары других.

Под колосниковой решеткой располагается зольный ящик (в нем собирается зола). Если дверка открыта, данный ящик можно с легкостью вытащить для последующей его очистки. Рабочая жидкость сливается посредством специального полудюймового патрубка, который находится в нижней части котла. Аналогичный элемент имеется для патрубка-предохранителя либо группы безопасности. Изделия для поступления и «обратки» имеют больший размер, обратный патрубок располагается снизу, а выходной – сверху.

Важная информация! Во избежание расширения отопительного прибора до критических габаритов и расхождения швов в приборе наличествуют компенсаторы расширения.

Последние имеются по периметру котла. Кроме того, они есть в корпусе – выполнены в форме перегородок/стержней. Дистанция между разделительными стенками составляет 24 сантиметра. Что же касается теплообменника, то для него такие компенсаторы конструкцией не предусматриваются, поскольку габариты данного элемента позволяют ему сберегать собственную форму.

Видео – Как устроен котел Холмова мощностью в 25 киловатт

Особенности действия шахтных котлов

Воздух попадает под колосник и непосредственно в котел посредством поддувальной дверки, поэтому топливо и сжигается. Когда это происходит, образуются дымовые газы – они выводятся сквозь газовую щель. Котел Холмова имеет такую конструкцию, что объема воздуха, который подается посредством поддувальной дверки, изначально уже недостаточно для полноценного сжигания. Как следствие – при работе прибора наблюдается определенный химнедожог.

В нашем случае химический недожог свидетельствует о том, что в ходе окисления образуется не чистый углекислый газ, а он же, но уже в сочетании с угарным. Воздух, который проходит под вспомогательным колосником, затягивается в отверстия на нем. Число данный отверстий таково, что количества вторичного воздуха уже слишком много. Теплонапряженность в этом месте достаточно высокая и может достигать 700-800 градусов, вследствие чего остатки угарного газа и окисляются.

Важная информация! Если заглянуть в глазок, который находится в задней верхней дверке, то будет видно, что огонь вырывается из отверстий на вспомогательном колоснике (желтый или голубоватый, как при сгорании газа).

После окисления газ перемещается в радиационный отсек топочной камеры. Там он перемешивается, поднимается и делится благодаря обменнику на пару потоков. Далее посредством выходного патрубка газ попадает прямо в дымоход. Конвективная тепловая энергия забирается обменником и стенками, располагающимися рядом с ним. Рабочая жидкость после прохождения входного патрубка, соответственно, ударяется о стенку, после чего растекается и движется через весь прибор между обменником тепла и камерами. Уже прогретый теплоноситель подается в отопительную систему посредством выходного патрубка в верхней части устройства.

Чертеж котла

Инструкция по изготовлению котла Холмова своими руками

Ниже приведена пошаговая инструкция по созданию котла Холмова своими силами. Мощность прибора, который будет рассматриваться, составляет 8-10 киловатт.

В соответствии с чертежами, которые приведены в видеоролике ниже, габариты изделия будут выглядеть примерно следующим образом:

1. 0,8 метра в высоту;
2. 0,47 метра в ширину;
3. 0,576 метра в глубину (если добавить дверку с горловиной, то получится 0,63 метра).

Видео – Шахтный котел на твердом топливе

Этап первый. Подготавливаем все необходимое

Для изготовления котла Холмова в обязательном порядке обзаведитесь:

• листовой сталью толщиной 0,3-0,4 сантиметра;
• железным прутом диаметром 1 сантиметр и длиной 47 сантиметров;
• шнуром из асбеста (рекомендуемые габариты – 1,5х1,5 сантиметра);
• трубами – диаметр должен составлять 1,5, 2, 4 и 11,5 сантиметра.

Что же касается количества расходных материалов, то оно должно подбираться на основе выбранного чертежа. Безусловно, не стоит забывать и о небольшом запасе.

Этап второй. Сооружаем внутреннюю часть

Эта часть являются, по сути, конструкцией, состоящей из четырех стенок и имеющей водяную перегородку. Процесс изготовления должен начинаться как раз из сооружения этой водяной перегородки. Габариты элемента должны выглядеть следующим образом:

1. 48,5 сантиметра в высоту;
2. 40,3 сантиметра в ширину;
3. 6 сантиметров в глубину.

Что же касается перегородки, то это, по сути, пара вертикальных стенок, к которым приварены низ и верх. По центру необходимо приварить компенсатор, представляющий собой П-образный металлический элемент. Данный компенсатор приваривается еще в самом начале к одной из стенок. Если говорить о торцевых перегородках, то они в данном случае не требуются.

Затем для того, чтобы сделать котел Холмова, нужно придерживаться следующего алгоритма действий.

Шаг 1. Вырежьте из листового металла внутренние боковые стенки отопительного прибора. Если ознакомиться с видеороликами и чертежами, можно прийти к выводу, что высота данных стенок колеблется в пределах 77 сантиметров, а ширина составляет 54,6 сантиметра. Однако это не обыкновенные прямоугольники, ведь перед нижним углом должен располагаться прямоугольник вертикального типа с размерами 20,8х8 сантиметров, а на той же стороне, но сверху, горизонтальный с габаритами 38,7х3 сантиметра. Помимо того, вы должны вырезать на этих сторонах дырки под водяную перегородку. Они должны располагаться в 2-х сантиметрах от верхней стороны и в 10,2 сантиметрах от задней.

Шаг 2. Далее вырежьте переднюю/заднюю стороны. Размеры первой должны составлять при этом 40,3х56,2 сантиметра, а второй – 40,3х77 сантиметра.

Шаг 3. Сварите все описанные выше элементы в одну конструкцию. Используйте при этом точечную сварку. Так детали будут объединены в одно целое, но при необходимости у вас будет иметься возможность корректировать их расположение.

Шаг 4. Далее необходимо приварить пару металлических арок. Первая из них должна быть П-образной, а вторая – цельной. Первую фиксируйте в нижней части сварной конструкции, а вторую – в верхней. При этом важно, чтобы угол между данными элементами и стенками составлял 90 градусов. Что касается рамки, то ее можете вырезать из того же листового металла, хотя, как вариант, можете сварить, используя металлические полосы шириной по 3 сантиметра каждая.

Шаг 5. После этого хорошенько проварите каждый из швов.

Шаг 6. Сделайте еще одну рамку в виде буквы «П». Ее габариты при этом должны быть такими, чтобы она с легкостью вместилась внутри агрегата. Установите эту рамку над водяной перегородкой (дистанция между ними должна составлять 9 сантиметров).

Шаг 7. К верхним частям прямоугольников, выступающих в передней части, приварите горизонтально железную полосу длиной 40,3 сантиметра и шириной 8 сантиметров.

Шаг 8. В верхней части задней стороны вырежьте круглое отверстие диаметром 11,5 сантиметра.

Этап третий. Сооружаем внешнюю часть

Теперь приступайте к изготовлению дверок и наружных стенок водяной рубашки. Последовательность действий в этом случае должна быть следующей.

Шаг 1. Вырежьте из листового металла наружные стенки в виде обычных прямоугольников. Габариты передней стороны должны составлять 46,3х56,2 сантиметра, боковых – 57,6х77 сантиметра, а задней – 46,3х77 сантиметра.

Шаг 2. Во фронтальной стенке вырежьте пару круглых отверстий для компенсации (как вариант, данные отверстия могут быть и ромбовидными) диаметром по 1 сантиметру. Сделайте так, чтобы отверстия располагались на единой вертикальной линии. А в верхнем правом углу проделайте еще одно отверстие, в этом раз диаметром 1,5 сантиметра. Это отверстие потребуется для термометра.

Шаг 3. В тыльной стенке также проделайте отверстия. Это должна быть пара компенсационных и еще 3 вспомогательные (для дымоходной трубы, подачи рабочей жидкости диаметром 4 сантиметра и под сливной клапан диаметром 1,5 сантиметра).

Шаг 4. Продолжаем сооружать котел Холмова. Теперь в боковых стенках требуется проделать 4 отверстия для компенсации. Первая пара на стенках при этом должна располагаться вровень с компенсатором рубашки, сюда же впоследствии придется вставлять и приваривать железный пруток. В левой стенке просверлите пару отверстий – диаметром 4 сантиметра (для вывода рабочей жидкости) и 2 сантиметра (под терморегулятор).

Шаг 5. Изготовьте компенсаторы в виде буквы «П» в количестве десяти экземпляров. Габариты должны составлять 3х4х4 сантиметра (высота, ширина и длина соответственно).

Шаг 6. Приварите эти компенсаторы к соответствующим отверстиям во внешних стенках.

Шаг 7. Приварите к внутренней части все внешние стенки.

Шаг 8. Приварите дымоходную трубу и патрубки.

Шаг 9. Приварите четыре болта в верхней части конструкции. Они должны располагаться по периметру камеры для теплообмена.

Шаг 10. Проверьте конструкцию на предмет герметичности. Возьмите для этого заглушки и поставьте на каждый из патрубков, после чего залейте в прибор жидкость. Поднимите показатель давления примерно до 2,2 бар. Стандартное рабочее давление у описываемого устройства будет составлять 1,5 бар. Если обнаружите места протечек, в обязательном порядке их заварите.

Шаг 11. В конце приварите днище.

Этап четвертый. Изготавливаем порожек, дверки и колосник

Что касается порожка, то это крышка прямоугольной формы с рядом отверстий и бортиками. Габариты данного элемента должны составлять 5,5х16х40 сантиметра, а алгоритм действий по его изготовлению приведен ниже.

Шаг 1. Вначале возьмите листовой металл.

Шаг 2. Далее в каждом из углов листа вырежьте по одному отверстий квадратной формы а размером стороны 5,5 сантиметра.

Шаг 3. Загните вверх стороны.

Шаг 4. Стыки тщательным образом проварите.

Шаг 5. Проделайте вдоль одной из 40-сантиметровых сторон отверстия по 1,2 сантиметра в количестве 14-ти штук.

Видео – Самостоятельное изготовления шахтного котла

Обратите внимание! Переверните порожек «вверх ногами», поместите в корпус таким образом, чтобы он расположился под водяной  перегородкой на днище. Зазор при этом должен составлять примерно 3,5 сантиметра.

Размеры колосника, в соответствии с чертежами в Интернете, должны составлять 20х40 сантиметров, хотя отверстия на дне в данном случае должны быть уже продольными. Основную часть дверцы изготовьте таким же образом, как и порожек, затем в верхней части вырежьте отверстие 8х19 сантиметров. Важно, чтобы отверстие закрывалось крышкой-заслонкой с завесами, которые приварены над образовавшимся проемом.

Дверку по периметру оклейте асбестовым шнуром, пользуясь при этом термостойким герметиком. Приварите с одной стороны ушки под петли, а с другой – железную полоску с прорезью по центру. Специальная ручка будет входить как раз в эту прорезь.

В конце остается только сделать крыши топочной/теплообменной камер по той же технологии, что и основную часть дверок. На этом все, как видите, котел Холмова имеет достаточно простую конструкцию, поэтому с изготовлением вполне можно справиться своими силами. Удачи в работе!

Котел Холмова: конструкция, плюсы, минусы, отличия.

Не так давно семейство твердотопливных шахтных котлов пополнил достаточно интересный котел-«котел Холмова», который разработал и запустил в производство известный форумчанин  В.Г.Холмов.

Почему мы выбрали именно этот твердотопливный котел? Ответ прост — это тоже шахтный котел, как и шахтные котлы компании СДК. Он достаточно популярен и прост в изготовлении. Мы также пробовали внедрить эти идеи в своем производстве, но результат нам не понравился. Возможно, это сугубо личное мнение, но после многих тестов и испытаний мы решили отказаться от данной конструкции и пошли своим путем, который, как мы считаем, более правильный и более перспективный.

Начнем с производства котлов Холмова:

Зайдя во всемерную паутину, мы увидим бесчисленное множество производителей котлов Холмова. Их делают все, начиная от «гаражников», которые вчера варили двери, лестницы и решетки, до больших заводов, которые, возможно, и делали теплообменное оборудование, но совсем не смыслят в отоплении и твердотопливных котлах.

Тренд

Сегодня, благодаря, тренду и проблемам с газом, все переквалифицировалсь в котлоделы. Конечно, есть весьма достойные производители, которые дорожат репутацией, выпускают качественные твердотопливные котлы, дают гарантию и всячески заботятся о клиентах, но таких очень мало (реально 2-3%). Остальная масса производителей котлов такого типа — это временщики, которые купили чертежи, или скачали их с интернета, гордо написали в рекламе «котел Холмова» и начали производство.

Завтра вернется или появится тренд на другой товар, и все эти производители начнут делать другие изделия. А вот что делать тем покупателям которые купили у них твердотопливные котлы — вопрос. В гонке за дешевизной мало кто об этом задумывается, сюда же добавляется вопрос с безопасностью и гарантией.

Толщина стенки котла

В «котлах Холмлва», что мы видели в живую, нас насторожил, в первую очередь, вес котла. Многие экземпляры подобных котлов легко двигаются одним человеком , что наталкивает на неприятные мысли о толщине используемого металла в производстве твердотопливного котла Холмова. Производители заявляют о толщине стали 4 мм. Но наш шахтный твердотопливный котел, примерно таких же размеров, весит почти в два раза больше! Хотя он сделан из той же стали, толщиной 4 мм — загадка? Надеюсь даже неопытный пользователь разгадает эту простую загадку.

Объем загрузки

Следующий этап обзора — это объем загрузки твердотопливного котла длительного горения. Тот конструктив, который изначально обсуждался на Форумхаусе, имел правильный и приличный объём камеры загрузки котла. Холмов предлагал загрузку в районе 180 литров для котла, мощностью 10кВт. Посмотрев предложения в интернете вы увидите, что средняя загрузка котла Холмова, мощностью 10 кВт составляет всего лишь от 70 до 100 литров. То есть, в пересчете на дрова, больше 25 кг дров вы туда не загрузите. Учитывая, что подгружать нужно на горящие угли, то цифра веса загрузки уменьшиться еще на несколько килограмм, а это ваше время, которое можно было потратить на сон и отдых.

Футеровка

Далее: наличие футеровки огнеупорным кирпичом, в котле Холмова, вернее полное ее отсутствие. На тех же самых форумах все пришли к единому мнению что в котле на дровах футеровка просто необходима! Особенно футеровка необходима шахтному котлу длительного горения в минимальных режимах в межсезонье. Мы все это проверили и перепроверили много раз. Есть видео и протоколы испытаний. Есть ли такая информацию у других производителей шахтных котлов Холмова — большой вопрос, ответ на который, скорее всего, «нет» и испытаний никто не проводил. В лучшем случае зажгли — горит, пламя есть — значит все готово. Написали на сайте: кэпэдэ 90 % , как у газового котла. Покупатель уши развесил, поверил, привез домой, в конце сезона посчитал потраченные деньги на отопление, силы, время… В итоге затраты на отопление дома подобным котлом не сильно будут отличаться от отопления на газу.

Чуть позже мы выложим простой эксперимент, который объясняет функцию футеровки. Но то, что, котел Холмова,  без нее может  может работать только на максимальной мощности — это доказанный факт. На минимальных же мощностях вы получите тление, химический недожег, потерю КПД, вечно текущийконденсат, что выльется в постоянные чистки твердотопливного котла, чистки трубы, возгорание трубы, увеличенный расход дров и т.д.

Теплообменник шахтного котла Холмова

Тут вообще интересная ситуация. У многих производителей котлы мощностью от 15 до 40 кВт имеют одноходовой пластинчатый теплообменник. Аэродинамическое сопротивление  такого теплообменника у твердотопливного котла очень маленькое — что означает теплопередача от газов к стенке котла совсем небольшая. Соответственно, все выделенное тепло от сгоревшего топлива улетает просто в трубу, вместе с вашими деньгами.

На форуме много видео-замеров температуры дымогазов котла Холмова. На многих замерах температура доходила до 500-600 градусов. О каком КПД твердотопливного котла длительного горения может идти речь? Можно понять если это небольшие твердотопливные котлы для дома мощностью 6-10 кВт. Но если это шахтный котел 20 кВт или 30 кВт, то становиться совсем грустно.

Подведя черту под всем выше перечисленным, мы хотим довести потребителю, что начальная экономия, в долгосрочной перспективе выливается в потери сопоставимые с покупкой хорошего шахтного котла.

Предлагаем обратить внимание на наши шахтные котлы СДК. Сотни довольных клиентов подтверждает, что путь который мы выбрали-правильный.

Все характеристики реальны, вес котла (7 кВт 220 кг, 15 квт 320 кг,20 квт -350 кг), стабильная работа в межсезонье, футеровка, полноценный теплообменник, обшивка, утепление. Купив наш котел, вы получите не просто железяку ,а еще полноценные консультации и спокойную жизнь и сервис.

Твердотопливный котел Холмова: особенности использования, технические характеристики. Котел Холмова  относят к твердотопливным котлам длительного горения. Устройство по своей конструкции состоит из вертикальных шахт в двух экземплярах. Первая камера более объемная и предназначается для закладки топлива и его дальнейшего сжигания. Горение материала протекает только в ограниченном пространство внизу закладки, и поэтому устройство еще называют как котел нижнего длительного горения.

Вторая камера чуть меньше и в ней происходит дожигание газов древесины. Помимо этого, это еще и местоположение теплообменника: именной в этой части идет самое активное нагревание воды для отопительной системы.

Общие сведения

Принцип действия

Технические особенности получения тепла внутри устройства включает в себя сразу два типа генерации тепла – прямое сжигание топлива и после – дожигание газов пиролиза. Проект конструкции создан таким образом, чтобы поток воздуха, который входит внутрь, не давал достаточного количества кислорода для полноценного горения, и получается, что часть топлива горит, а другая часть тлеет.

Под тлением подразумевается разложение соединений органики под действием высокой температуры. Процесс сопровождается выбором дыма в больших количествах с большим содержанием сажи и смол. Эти газы дыма при прохождении через раскаленные угли получают обогащение дополнительными веществами и получаются пиролизные газы, которые на порядок активнее.

Время работы

На одной закладке твердотопливный котел Холмова может работать беспрерывно до 12 часов. Это почти в 4 раза больше, чем у стандартных теплогенераторов на твердом топливе. Именно поэтому его и называют котлом длительного горения. Продолжительность сжигания одной закладки достигается благодаря ограничению горения в загрузочной камере. Эта же камера является самой большой в агрегате и вмещает намного больше, чем стандартные топки твердотопливных котлов.

У котла при параметрах мощности в 15кВт объем загрузочной шахты равен 185 литрам. Из всей закладки от верхней границы до колосников горение будет происходить лишь на нижних 25 см. Остальное же топливо будет находиться над прослойкой и ждать прогорания нижнего слоя материала, а после будет занимать его место.

Пространство над углями, которые горят, составляет около 30 см и называется областью активного дымообразования и газообразования. Большая часть потока воздуха, который входит, поступает под колосники и под ними проходит уже во вторую камеру дожигания пиролизных газов. Этот воздух будет затягивать газы и дым, которые находятся над горящим слоем.

Температура печи

Камеры отделены друг от друга перегородкой, которая стоит строго вертикально. Лишь в самом низу стенка имеет небольшой просвет. Через это пространство, которое свободно, под действием тяги пламя засасывает из первой камеры во вторую. В этой нижней части проходит полное дожигание газов, а сверху установлен теплообменник конвекционного действия. Место с пиковой температурой находится внизу второй шахты, где показатель температуры достигает до +800 градусов. Примерно 65-70% тепла в области будет передаваться на водяную рубашку котла в виде излучения радиационного типа. Оставшаяся тепловая энергия собирается в водотрубном конвекционном теплообменнике.

Сырье

Котел Холмова может работать на угле, дровах, пеллетах, брикетах и прочих сыпучих мелких материалах, к примеру, на щепе, опилках и другом виде органического топлива. Чтобы получить максимальную отдачу устройства, использование угля следует ограничить. Сам по себе ископаемый уголь – это продукт разложения органики и при переработке в котле практически не образуются пиролизные газы. Намного лучше в таком теплогенераторе использовать дрова или брикеты из органического сырья – из шелухи, соломы, древесные и прочие.

Достоинства и недостатки

Высокий КПД

Самым ощутимым плюсом выделяют высокий КПД. При грамотно продуманной схеме дожигания газов пиролиза такая конструкция становится второй по уровню производительности после пиролизных котлов. При этом отметим то, что цена на действительно хороший пиролизный котел намного выше, чем на шахтный котел Холмова. Высокий КПД получается за счет сложной системы съема тепла.

Она дает возможность быстро и эффективно прогревать воду в теплообменнике благодаря сразу двух источникам тепла – радиационного, который возникает при горении пиролизных газов и конвекционного, который образуется за счет теплопроводности при действии нагретого газа с корпусом обменника тепла.

Продолжительность

Еще один важный плюс конструкции заключается в том, что используется принцип нижнего горения. За счет этого получается достичь продолжительного периода сжигания одной порции топлива. Помимо этого, в отличи от котлов с длительным верхним горением, в этой конструкции можно даже во время работы подбросить дров. Такие популярные агрегаты, как котел Стропува и прочие требуют дождаться полного окончания горения перед тем, как будет возможность обновить топливо.

Аналог

Главным конкурентом Холмова среди котлов длительного горения является Стропува. Устройство цилиндрических котлов, которые работают по принципу сгорания слоя, находящегося сверху, не только уменьшает степень удобства использования, но и ограничит КПД. Здесь даже технологически нет возможности создать такой сложный обменник тепла, который есть в котле Холмова и производных.

Но и у такого прекрасного шахтного устройства есть определенные недостатки. Для начала это то, что на верхней части загрузочной камеры всегда будет оседать смола и сажа, которые образуются при пиролизе топлива. Не полный объем пирогазов будет засасываться во вторую шахту при сжигании. В результате часть газов и дыма все еще будет находиться в загрузочной камере и приведет к оседанию смолы на стенках. Есть определенные сложности с процессом горения пиролизных газов, которым требуется большое количество кислорода.

Стоит ли покупать? Отзывы + мнение экспертов

Изготовление и продажа котлов Холмова существуют не первый год и сейчас в Сети можно найти огромное количество негативных отзывов об эксплуатации.

Правда, чаще всего они связаны не с особенностями конструкции, а с тем, что с производства часто на продажу попадает брак. Именно по этой причине лучше всего покупать более надежные устройства, которые поставляют проверенные производители. Есть несколько фирм, которые на основе представленного котла спроектировали улучшенные версии агрегата, и огромный интерес сейчас вызывает котел Термико.

Инженеры компании потрудились на славу и усовершенствовали технологию подачи воздуха таким образом, чтобы можно было повысить КПД устройства. На входе в котле воздух сразу же разделяется на два потока. Около 80% (основная масса) идет под колосники и дает горение топлива в первой камере и дожигание газов во второй.

А остальные 20% сразу же попадают внутрь по специальному каналу, и продвигается в верхнюю часть загрузки шахты. Там воздух начинает вытеснять дымовые газы, которые успели скопиться, и засасывается с ним в камеру и теплообменник через горящие угли. После этого получается не только избежать налипания смолы на стенках, но и повысить производительность генератора тепла благодаря полноценному сжиганию продуктов разложения.

Второй немаловажной разработкой инженеров Термико является катализатор из керамики для вторичной подачи порции воздуха. Под вторичной подачей имеется в виду тот воздух, который попадает в нижнее пространство второй камеры. Благодаря этому процесс дожигания протекает эффективнее. Использование термической керамики при создании каналов вторичной подачи дает возможность выводить интенсивность горения газов пиролиза на высший уровень.

ТОП 9 магазинов, где я выгодно закупаюсь

Петрович — строй-торг дом</li>InstrumTorg</li>Леруа Мерлен</li>Stroylandia- Строительные и отделочные материалы</li>OBI — стройматериалы и все для дома</li>Строительный двор</li>Максидом</li>Все Инструменты</li>Гараж Тулс</li>

ТОП 7 по товарам и мебели для дома:

Домовой</li>Мебель для дома</li>HomeX — все для отделки</li>Дизайнерская мебель</li>Мебель и кухни на заказ</li>220 Вольт- Инструменты для дома</li>МВидео- техника для дома</li>

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Оглавление

Как увеличивается длительность горения твердого топлива

Мечта многих домовладельцев – поставить котел на твердом топливе, к которому не придется бегать с дровами каждые 4—6 часов. Пользуясь этим, производители и продавцы отопительной техники применяют приставку «продолжительность горения» ко всем подряд теплогенераторам, в том числе и пеллетным, работающим самостоятельно до 7 суток.

Продолжительность процесса горения принято обосновывать использованием режима тления при ограниченной подаче воздуха. Но сжигать дрова и уголь подобным способом неэффективно, и вот почему:

1. Дровяные и угольные котлы достигают своего КПД 70—75% во время максимального горения. При тлении эффективность агрегата снижается до 40—50% (как у обычной буржуйки).
2. Тлеющие дрова выделяют мало тепловой энергии. Кому нужен «долгоиграющий» теплогенератор, не обогревающий дом в полной мере?
3. Свежесрубленное дерево определенных пород (например, тополь, ива) и низкокалорийное топливо невозможно нормально сжечь в режиме тления.

Бытовые котлы, способные работать с одной закладки 8—12 часов на дровах и до 24 часов на угле, бывают таких видов:

• классические, с принудительной подачей воздуха;
• действующие по принципу верхнего горения (типа прибалтийской «Стропувы»).

Эти конструкции ТТ-котлов вполне реально изготовить в домашних условиях при наличии необходимого инструментария и практики в сварочном деле. Еще на просторах интернета можно встретить чертежи шахтных котлов на твердом топливе и опилках, но такие отопители довольно громоздкие и непростые в изготовлении, а потому заслуживают отдельной темы.

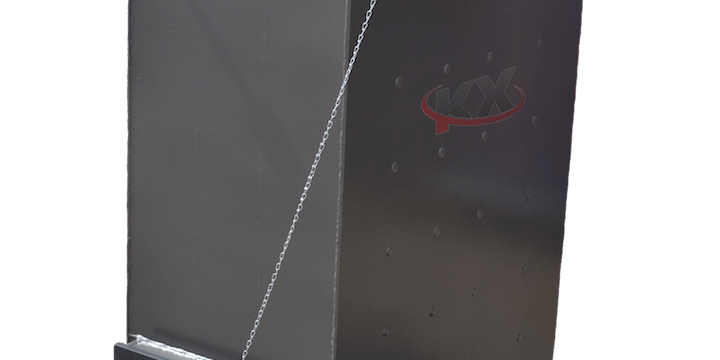

На фото котел Холмова с увеличеным бункером</figcaption>

Дно агрегата представляет собой специальную пластину покрытую материалом уменьшающим передачу тепла. Сверху расположена камера, а с нижней две длинные устойчивые ножки.

Энергозависимые конструкции котлов Холмова оснащены вентилятором и прибором контролирующим процесс. Агрегаты, функционирующие независимо от электричества имею на фронтальной стенке терморегулятор, с помощью которого осуществляется автоматическая регулировка теплоотдачи отопительного оборудования. Устройство с поддувальной дверцей соединено специальной цепочкой.

Компенсаторы расширения располагаются по периметру агрегата, а также в виде стержней и перегородок находятся самом корпусе. Они защищают корпус от увеличения до критических объемов во время прогрева. Благодаря этому теплообменник также не деформируется. Разделительные стенки находятся на расстоянии 24 сантиметров друг от друга.

Предлагаем ознакомиться  Расширительный бак для газовых котлов: какое должно быть давление и как накачать воздух в бачок, советы по ремонту

Преимущества и недостатки

Твердотопливный котел Холмова достаточно популярен. Немаловажным считается то, что он является отопительным прибором длительного горения. Кроме этого положительных характеристик у агрегата не мало:

1. Высокий уровень коэффициента полезного действия. Котлы обладают высокой производительностью и способны эффективно обогревать коттеджи, дачи или складские помещения.
2. Простота использования. Конструкция оснащена удобными люками, через которые без особых усилий можно загрузить топливо или произвести прочистку камер. Зольник легко снимается для удаления продуктов горения.
3. Универсальность использования. Отопительный агрегат может функционировать на любом виде твердого топлива. Также могут использоваться поленья в влажностью до 45%.
4. Безопасность эксплуатации. В процессе работы котла в помещение не выделяются угарные газы и дым.

Энергонезависимые котлы Холмова могут работать в автономном режиме до 16 часов при одной закладке топлива в камеру.

К недостаткам относят возможность оседания смолы и сажи на стенах загрузочного отсека.

Благодаря отличным эксплуатационным характеристикам и простоте использования шахтные котлы пользуются популярностью у отечественных владельцев частных домов. К основным преимуществам таких агрегатов можно отнести следующее:

1. Простота конструкции.
2. Длительная работа на одной загрузке топлива.
3. Отличная эффективность.
4. Возможность загрузки различного твердого топлива.
5. Полная безопасность эксплуатации.
6. Легкость обслуживания.
7. Доступная стоимость.
8. Возможность выбора агрегатов с различной мощностью.

Правильно подобрав конструкцию, мощность и размеры топливного отделения, можно не только эффективно обогревать дом, но и существенно упростить обслуживание котла, который будет отличаться надежностью и беспроблемностью эксплуатации техники.

Шахтной котел своими руками

Существует множество чертежей шахтного котла, чтобы сделать его своими руками. Сделать систему такого качества, как у производителя нельзя, но хороший аналог для дома возможно.

Составляющие котла для самостоятельной сборки:

• Топка. Она занимает половину всей системы. Высота топки должна быть в 2 раза больше ширины.
• Шахта для загрузки топлива, располагается с боку или сверху.
• Зольная камера, располагается под шахтой.
• Колосник, делит зольную и шахтную часть.
• Камеры для обмена теплом.
• Дымоход.
• Заслонки.
• Дверцы.

Благодаря простой конструкции котел Холмова можно изготовить самостоятельно. Схема устройства и поэтапное описание поможет изучить весь процесс сборки поэтапно. На примере рассматривается самая простая модель с мощностью до 10 киловатт.

Размеры котла будут соответствовать таким параметрам:

• глубина с учетом дверки и горловины – 63 сантиметра;
• высота корпуса – 80 сантиметров;
• ширина – 47 сантиметров.

Для сборки отопительного агрегата следует приобрести материалы:

• толстостенные стальные листы толщиной не менее 3 миллиметров;
• шнур асбестовый с параметрами 15 х15 миллиметров;
• патрубок металлический длиной 47 миллиметров и поперечником 1 сантиметр;
• трубы разного диаметра – 15, 20, 40 и 115 миллиметров.

Схема твердотопливного котла Холмова</figcaption>

После этого к специально подготовленным отверстиям приваривают компенсаторы. Все внешние стены привариваются к внутренней части. С помощью сварки подсоединяются патрубки, трубы дымовые, а сверху корпус по периметру камеры мс теплообменником четыре болта.

В собранный прибор заливается вода и нагнетается давление до 2,2 бар для проверки герметичности конструкции. При этом все патрубки должны быть заглушены. В конце приваривается днище котла.

Из металлического листа изготавливают порожек, размером 400х160х550 миллиметров с о 14 отверстиями. Он устанавливается на дне конструкции под водяной перегородкой. После этого вырезается конструкция двухслойной дверцы и ящика для золы. В конце изготавливается крышка, закрывающая камеры котла.

Отопительное оборудование шахтного типа, работающее на твердом топливе, обладает простыми эксплуатационными особенностями и достаточно эффективно. Соорудить такое устройство для обогрева загородного дома или коттеджа можно своими руками по принципу схемы сборки котла Холмова.

Используемые источники:

• https://pechiexpert.ru/izgotovlenie-kotla-holmova-05/
• https://v-teplo.ru/kotel-xolmova.html
• https://sdk-kotel.com.ua/2018/06/27/kotel-holmova-konstrukciya-otzivi/
• https://domsdelat.ru/otoplenie/kotel-xolmova-svoimi-rukami-chertezhi-osobennosti-konstrukcii-dlya-otopleniya-doma.html
• https://ventcondition.ru/kotel-shakhtnogo-tipa-svoimi-rukami-chertezhi/
