Конвектор на баллонном газе — автономный отопительный прибор, хорошо подходящий для использования в индивидуальном жилье. Его можно установить в качестве резервного источника тепла на случай отключения основной системы или применять для периодического обогрева помещения. Расход газового конвектора для дачи невелик – даже одного баллона может хватить на все лето. В городской квартире установка такого прибора возможна только при согласовании с коммунальными службами. Но это вовсе не умаляет достоинств отопительного оборудования, работающего на пропане.

Получить полное представление о работе газовых конвекторов поможет подробный обзор моделей от производителей из России и других стран. Кроме того, стоит заранее изучить схему подключения, учесть необходимость в создании дополнительной системы вентиляции для отвода отработанных газов. При правильном монтаже газобаллонные конвекторы не доставляют хлопот в процессе эксплуатации, позволяют без труда обогревать помещения различной площади — от жилых домов до производственных цехов.

Принцип работы

Основной принцип работы газового конвектора на баллонном топливе — это процесс естественного теплообмена, при котором нагретый воздух поднимается, а холодный опускается к поверхности пола. Непрерывность этого перемещения позволяет поддерживать заданную температуру в помещении. Кроме того, помимо естественной конвекции, может дополнительно использоваться искусственное нагнетание воздушных масс. В этом случае теплообмен ускоряется, воздух нагревается быстрее.

По сути, весь процесс работы оборудования сводится к следующим моментам.

Газ поступает к горелке.
В технологические отверстия на корпусе — воздухозаборники — поступает холодный воздух.
Проходя через прибор, воздушные массы нагреваются, поступают в пространство комнаты, поднимаются и циркулируют дальше.
Продукты горения отводятся по коаксиальному дымоходу за пределы помещения.

Газовые конвекторы с баллонным подключением не требуют доступа к магистральным коммуникациям. В этом случае основным источником поступления топлива в камеру сгорания становится резервуар, в котором под давлением находится закачанный пропан. Помимо обычных баллонов, могут применяться варианты со сжиженным газом — в этом случае продолжительность работы прибора на одной заправке увеличится в 2-3 раза.

Модели газовых конвекторов могут иметь настенный или напольный тип крепления. Первая группа приборов монтируется на жесткое соединение к поверхности стен в вертикальном положении, не перемещаясь в процессе эксплуатации. Напольные приборы могут бывают мобильные, снабженные роликами для перемещения, или стационарные.

В конструкции газового конвектора с баллонным типом топлива присутствуют следующие компоненты:

горелка с запалом, используемая для сгорания топлива в закрытой камере;
теплообменный элемент;
газоуловитель и труба дымохода;
термореле для поддержания заданного температурного режима;
автоматика, отключающая подачу топлива в случае неисправности прибора;
корпус с технологическими отверстиями для обеспечения процессов теплообмена.

Опционно устанавливается вентилятор для нагнетания воздуха. Кроме того, внутри техники мобильного типа можно найти отсек для установки газового баллона определенного размера. В «домашних» стационарных конвекторах используется подключение через гибкие шланги для газа с выносом баллона в специальный уличный шкаф, как требуют правила пожарной безопасности.

Плюсы и минусы

Среди очевидных плюсов выбора конвекторов на баллонном газе для дачи или обогрева дома можно отметить следующие моменты.

Полная автономность отопления. Не требуется подключение газовой магистрали, прокладка труб, закачивание воды в систему. Прибор успешно работает только на топливе, поступающем из баллона.
Использование конвекции. Она обеспечивает максимально быстрый нагрев воздуха, дает возможность оперативно повысить температуру даже в очень холодном помещении.
Автоматизация работы отопительной системы. При выборе конвектора с термостатом можно поддерживать заданный температурный режим в помещении, практически не заботясь об обслуживании системы.
Закрытый тип камеры сгорания. При горении не сжигается кислород.
Современный дизайн. Отопительные приборы от ведущих производителей гармонично вписываются в оформление интерьера загородного дома или коттеджа.
Высокая скорость монтажа. Необязательно получать согласование газовых служб, достаточно обеспечить герметичность соединения.
КПД аппарата выше 90%. Это птимальный вариант для обогрева помещений малой и средней площади, смежных комнат и площадей общего назначения.
Минимальные затраты на развертывание отопительной системы.

Минусы тоже есть. Точно рассчитать расход топлива достаточно сложно, поэтому используются нормативные расчеты, при которых прибор мощностью от 2 до 5 кВт ориентировочно потребляет 0,13-0,29 куб. м топлива в час. При этом показатели возрастают в 2 раза при прогреве холодного помещения и снижаются на 30% при работе в поддерживающем режиме.

Еще один весомый недостаток — необходимость в регулярном пополнении запасов газа. Такую систему невозможно легализовать в городской квартире — получить разрешение на эксплуатацию подобной системы в многоквартирном доме не получится. Кроме того, одного конвектора точно не хватит для обогрева всего дома. В среднем, один прибор рассчитан на 20-50 кв. м площади.

Необходимость устройства отверстий в стене, создания системы дымохода тоже можно отнести к минусам. Эта работа трудоемкая, и требует определенных навыков.

Производители

Среди производителей конвекторов на баллонном газе есть бренды из России и известные зарубежные фирмы. Среди наиболее известных фирм можно отметить несколько.

Alpine Air

Турецкий бренд, широко известный в странах Европы и Азии. Именно его оборудование сегодня считается наиболее надежным и безопасным в эксплуатации. Во всех моделях используются чугунные теплообменники, есть встроенные терморегуляторы. Газовая арматура и горелка производятся в Италии, на эксплуатацию техники дается гарантия в 50 лет. Среди популярных моделей лидирует Alpine Air NGS-50F.

Akor

Российский производитель газовых конвекторов, выпускающий универсальные модели, пригодные для работы и с магистральным газом, и баллонным (при установке сменных форсунок). В оборудовании используется естественная конвекция, монтируется коаксиальная труба для отвода отработанного газа, есть встроенный термостат для контроля за нагревом воздуха в помещении.

Hosseven

Еще один турецкий бренд, пользующийся высокой популярностью. В его комплектацию включен прочный чугунный теплообменник, итальянская газовая арматура, в наличии принудительная система вентиляции. Возможна работа на сжиженном баллонном топливе или через магистральное подключение. Среди популярных моделей — Hosseven GDU-5 DK, HDU-3 DK, HP-3.

Karma

Чешский производитель, обеспечивающий европейское качество своей продукции. В ассортименте бренда есть модели, способные обогревать от 50 до 100 кв. м площади. Комплектующие для горелки и арматура итальянские, оформление моделей лаконичное и довольно современное, теплообменник стальной, что несколько снижает эффективность оборудования в сравнении с аналогами.

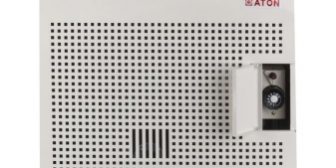

Aton

Российский производитель с широким ассортиментом продукции. Бренд выпускает напольные конвекторы на баллонном газе, самая популярная модель Vektor АОГК-3. В комплектацию включена итальянская горелка, стальной эмалированный теплообменник с повышенной коррозионной стойкостью. Встроенная автоматика обеспечивает полную защиту пламени даже при сквозняке или порыве ветра.

FEG

Венгерский производитель газовых конвекторов, его заводы входят в один холдинг с чешской Karma. Один из лидеров европейского рынка, вся продукция проходит сертификацию по ISO 9001. В конвекторах используются новейшие технологии, позволяющие повысить их безопасность для окружающей среды. Среди популярных серий — Zeus.

Схема подключения

Подключение конвектора на баллонном газе начинается с правильного выбора места для его монтажа. И напольные, и настенные варианты размещаются как можно ближе к точке ввода газовой гибкой подводки в дом. При формировании отверстия под шланг стоит учитывать расположение входного отверстия на самом приборе. Выше располагается воздухообменный коаксиальный дымоход, прокладываемый в стене дома в горизонтальной плоскости. Чем мощнее оборудование, тем больше должен быть диаметр этой трубы.

Все отверстия проделываются при помощи перфоратора. Диаметр определяется показателями патрубков, которые установлены в самом отопителе. После того, как будут протянуты коммуникационные линии, оборудование соединяется с вытяжной трубой. Все стыковочные узлы герметизируются сантехническим силиконом

Фиксация отопительного прибора производится при помощи дюбелей и саморезов, ввинчиваемых в поверхность стен. Зазоры, щели вокруг технологических отверстий герметизируются при помощи монтажной пены. Это позволит предотвратить попадание холодного воздуха с улицы в помещение, поможет избежать образования конденсата.

Подключение к источнику подачи топлива рекомендуется доверить специалистам. Обращение с газовыми баллонами требует осторожности. Проложенную гибкую подводку необходимо зафиксировать на стене при помощи клипс, расстояние между клипсами 1 м. Соединение конвектора со шлангом выполняется через специальные фитинги.

Работа должна выполняться без спешки, с контролем надежности создаваемого соединения. После завершения монтажа стыковочные узлы покрываются силиконовым составом.

Советы по эксплуатации

При эксплуатации газовых конвекторов с баллонным подключением необходимо следить за концентрацией угарного газа в помещении. Особенно важно это в случае использования моделей автономного типа, не имеющих отдельного дымохода. Их не рекомендуется использовать в помещениях площадью менее 60 кв. м, а также в жилых зданиях из-за сложностей с обеспечением пожарной безопасности и выбросами продуктов сгорания прямо в атмосферу. Если использовать прибор все же необходимо, нужно позаботиться об обеспечении постоянного притока свежего воздуха.

Для конвекторов на баллоном газе с дымоходом большое значение имеет правильный монтаж. Чтобы оборудование работало в штатном режиме, ему необходима герметизация всех стыковочных узлов. В обязательном порядке проводится и тестовый пуск. Он проводится по следующей схеме.

Стыковочные узлы системы по всей ее длине покрываются вспененным мыльным раствором.
Открывается кран, отвечающий за подачу топлива. Появление пузырей на стыках говорит о том, что соединение не герметично – есть утечка. Если она выявлена, нарушение нужно устранить. При отсутствии признаков выхода газа в атмосферу можно переходить к следующему этапу.
Включается конвектор. При первом пуске нужно зафиксировать кнопку на 60 секунд, а потом дождаться попадания газа в камеру сгорания.
Зажигается горелка. Можно приступить к настройке работы прибора, отрегулировав при этом желаемые параметры.

Слабоуловимый запах гари в первые часы использования прибора является нормой. Для его устранения будет достаточно усилить воздухообмен в помещении простым открытием форточки. При сохранении неприятного запаха более 2 дней нужно обязательно обратиться в сервисную службу.

Стоит учесть, что встроенная автоматика в конвекторах может требовать дополнительного подключения к электросети. При выходе блока управления из строя из-за отсутствия электричества прибор тоже выключится.

О газовом конвекторе смотрите в следующем видео.

Газовый конвектор на баллонном газе используется для автономного отопления отдельных помещений за счет конвективного нагрева воздуха. Сегодня справедливо считается, что это один из самых энергоэффективных способов теплоснабжения для дачи, дома, офисных и производственных помещений, с КПД порядка 90 %. В негазифицированных районах с дефицитом электроэнергии такие устройства являются единственными источниками тепла. Несмотря на то, что данная система отопления требует наличие групповых баллонных установок себестоимость выработки единицы тепловой энергии 1 Гкал намного меньше, чем у электрического обогрева и от котельного оборудования.

Устройство и принцип действия

Конвектор отапливает комнату за счет циркуляции воздуха через внутренний теплообменник благодаря естественной или принудительной конвекции.

В общем, работа нагревательного устройства происходит следующим образом:

Сжиженное топливо поступает из газобаллонной установки на горелочноеустройство, где сгорает, образуя горячие дымовые газы.
Дымовые газы под воздействием естественной или принудительной циркуляции, омывают внешнюю поверхность теплообменника, тем самым нагревая его до высоких температур.
Холодный воздух, поступающий в него снизу, нагревается через развитую поверхность нагрева и выходит в помещение естественно или принудительно с вентилятором.
Выпускной газовый коллектор задерживает продукты сгорания в теплообменнике, для максимального охлаждения и далее выводит их через дымоход или коаксиальную трубу в атмосферу. При использовании такой трубы, по внутреннему кольцу поступает горячий воздух для полноты сжигания газа в конвекторе, забор его происходит из атмосферы.

Для обеспечения процесса горения и передачи тепловой энергии в отапливаемое помещение конвектор выполняется из следующих конструктивных элементов:

Газовая горелка организует процесс полного сжигания газы и передачу тепловой энергии в теплообменник.
Теплообменник организует теплопередачу от дымовых газов к воздушным массам внутри помещения.
Модуль управления выполняет температурный контроль и регулирование объема подачи газа.
Дымоход или коаксиальная труба выводит продукты сгорания во внешнюю среду.
Вентилятор осуществляет принудительную циркуляцию воздушной среды.
Газобаллонная установка служит для хранения и транспортировке сжиженного газа к горелочномуустройству.

Гзовые конвекторы, работающие на баллонном газе

Плюсы и минусы

Сжиженный газ является гибким и универсальным источником топлива, идеальным выбором для тех, кто живет в негазифицированных районах. По своим характеристикам, простоте управления и мгновенному нагреву он ничем не отличается от природного газа.

Преимущества газовых конвекторов на баллонном газе:

«Чистое» топливо. Если сравнивать сжиженный газ непосредственно с другими ископаемыми видами топлива, нефтью и углем, это намного более чистый вариант использования. При сжигании образуется меньше серы, оксидов азота, углекислого газа и сажи. Даже если топливо «пролито», оно не будет загрязнять землю или воду.
Удобство. Можно использовать обычные газовые газгольдеры.
Процесс теплопередачи легко управляем, подобно магистральному газу.
Процесс выработки тепла происходит тихо и без загазованности. По сравнению с использованием сжигания жидкого топлива, устройства имеют меньшие габариты, низкую себестоимость производства тепла и не требуют особого обслуживания.
Отличная эффективность. Одной из ключевых причин популярности использования сжиженного газа является этот показатель. Современные газовые конвекторы очень эффективны. Это достигается за счет более полного использования горячих дымовых газов в теплообменнике с развитой поверхностью нагрева и применения систем управления и защиты.

В мире не существуют идеальных систем теплоснабжения, использование сжиженного газа для отопления в конвекторах так же имеет недостатки, которые нужно учитывать при организации данного типа отопления:

Доставка. Для стабильной работы системы отопления потребуется иметь надежные и недорогие источники поставки сжиженного газа.
Резервуар для хранения должен обеспечить 10-дневный запас газа.
Необходимость ежегодного обслуживания газобаллонной установки специалистами газовой службы.
Высокая цена на сжиженный газ, которая в некоторых районах приближается к стоимости электроэнергии.

Газовый конвектор Alpine Air NGS-20F

Особенности функционирования и критерии выбора

Система транспортировки и использования сжиженного газа относится к опасным объектам, поэтому на нее распространяются государственные технические правила к установке и эксплуатации. Монтажные и наладочные работы должны выполнять специалисты, несмотря на то, что технологически имеется возможность самостоятельно выполнить обвязку такого конвектора.

Рынок конвекторного оборудования имеет широкий ассортимент устройство с разными рабочими параметрами. При выборе газового конвектора покупатели, прежде всего, должны обратить внимание на наличие комплекта для работы на сжиженном газе, а также на тип установки: напольные и настенные. Первые имеют большие габариты и вес и не всегда подходят объекту отопления. Настенные агрегаты компактны, хорошо вписываются практически в любую комнату, но имеют ограничения по мощности до 10 кВт.

Для организации эффективного теплообмена в больших помещениях рекомендуется выбирать установки с принудительной циркуляцией воздуха с помощью вентилятора.

Тип камеры сгорания

Существует два вида камеры сгорания: закрытая и открытая. Исходя из требований санитарной и экологической защиты сегодня более предпочтительной, является закрытая схема сгорания топлива. Разница между ними заключается в конструкции газоходов. В первом случае вместо стационарного дымохода, размещенного в межстеновом пространстве, устанавливается коаксиальная труба. Конструкционно она выполнена по типу «труба в трубе» и позволяет не только выводить дымовые газы в атмосферу по центральной трубе, но и транспортировать необходимый для горения воздух по внутреннему кольцу в конвектор. Воздух, проходя вдоль горячей дымовой трубы, нагревается, тем самым в целом повышая КПД установки.

Несмотря на то, что такая схема дымоотвода значительно увеличивает стоимость установки, тем не менее, в последнее время ее применяют наиболее часто, поскольку в этом случае снижается риск отравления угарным газом. Применения открытых систем целесообразно в тех случаях, когда их устанавливают на место бывших дровяных каминов или печей с использованием существующих дымоходов. Бояться в этом случае загрязнения помещения дымовыми газами не стоит, поскольку они будут не больше чем от газовой плиты, во время приготовления пищи.

Газовый конвектор DEMRAD PROMETHEUS NGS2 – 40

Мощность и расход потребления газа

Расчет мощности и расхода газа зависит от многих параметров и факторов, связанных как с характеристиками устройства, так и с условиями окружающей среды.

Существует специальная формула, позволяющая рассчитать среднюю мощность газового конвектора. Это выглядит так:

P = k · S, где:

Р- мощность;
k – коэффициент, который учитывает тип системы и условия эксплуатации, он также называется поправочным коэффициентом;
S – площадь комнаты.

Значение k для центральной части России принимается равным – 0,1. Если единственным источником тепла в помещении является газовый конвектор, то это значение равно 0,12. В контрольных точках и мало посещаемых комнатах, коэффициент равен 0,15.

Затем подсчитывают расход сжиженного газа по соотношению: на 1 кВт выходной мощности при работе конвектора приходится 0,09 кг сжиженного газа.

Материал теплообменника

Материал, из которого изготовлен теплообменник, имеет важное значение поскольку от него зависит срок службы конвектора. В основном применяются стальные и чугунные теплообменники, первые значительно дешевле и легче по весу. Чугунные устройства обладают высокой коррозионной стойкостью и обеспечивают непрерывную работу конвектора до 50 лет. Кроме того они из-за своей инерции, после отключения газа еще долго остаются горячими и продолжают процесс отопления в комнате.

Стальные конвекторы реализуются в широком ряде тепловой мощности от 5 до 12 кВт и более, в то время, как чугунные газовые отопители, выпускаются не выше 5 кВт. Стальная конструкция позволяет разнообразить дизайн установки, например, разместить на панели термостойкое стекло, чтобы пользователь мог любоваться завораживающими язычками огня.

Управляющая автоматика

По требованиям российских стандартов, в частности, ГОСТ Р 51377–99 предполагается использование газовых конвекторы как с термостатом так и без. Последние модели устройство практически все выпускаются с термостатами поскольку он обеспечивает комфортность обогрева и сокращает расход газа, при этом гарантирует надежную и долговременную работу отопителя.

Система защиты работы конвектора обеспечивается термостатическим газовым клапаном, например, итальянского производства Sit Eurosit 630.

Функции газового клапана:

Регулировка давления газа на горелочномустройстве;
подача газа к запальнику и розжиг;
автоматическая регулирование температуры внутреннего воздуха с уровнем срабатывания – 1С;
отключение газа, при аварийной ситуации в случае отрыва пламени и нарушения тяги в дымоходе.

Нарушение тяги в газоходах контролируется с помощью реле давления, который подает сигнал на отсекающий газовый клапан. Контроль пламени реализуется с помощью термопары. В энергозависимых устройствах устанавливают современный ионизационный контроль пламени.

Кроме того в борьбе за своего покупателя, многие производители стали устанавливать на конвекторах электромеханические таймеры включения/выключения устройств в течение 24 часов и увлажнители воздуха в виде открытого сосуда, в который требуется регулярно подливать воду.

Газовый конвектор АКОГ-2

Установка оборудования

Установка самого конвектора не представляет сложностей, особые требования предъявляются к газовому оборудованию, установку и наладку которого должны выполнять специалисты горгаза. Процесс отопления от баллонного газа потребует также наличие газобаллонной установки, которая должна обеспечить не менее 10 дневный запас топлива. Для больших объектов устанавливают газгольдеры.

Основные этапы работ, их особенности и требования стандартов СНиП:

Проектирование системы. В ходе этого этапа определяется тепловая мощность установки, оборудование и многие другие параметры.
Поставка оборудования. Сегодня нет проблем с поставкой выбранной техники, ее можно организовать через интернет, прямо к дому покупателя.
Монтаж и пусконаладочные работы с оформлением договоров со специализированной организацией,которая будет отвечать за качество работ и безопасную работу установленного оборудования.
Заправка системы сжиженным газом.
Обслуживание оборудования.

Основные требования к монтажу системы отопления на сжиженном газе:

Баллоны со сжижением газом не рекомендуется хранить на улице, в холодное время года может произойти остановка нагревателя из-за уменьшения давления газа, рекомендуется их размещать в помещениях, прилегающих к жилым зданиям.
Запрещено размещать баллоны в подвалах или в помещениях с ямой, поскольку пропан, тяжелее воздуха и, если он протечет, то может собраться внизу, что приведет к взрыву.
Газовая емкость должна быть оснащена системой механических предохранительных клапанов для сброса лишнего давления газа в атмосферу.
Газовая система должна иметь специальный редуктор, регулирующий давление в газопроводе до газовой горелки.
Во время эксплуатации конвекторов требуется соблюдать инструкцию завода-изготовителя, а при утечке газа, перекрыть вентиль.

Когда и почему эффективно использование газовых конвекторов?

Газовые конвекторы отличаются низким ресурсопотреблением, однако не в состоянии развить должную мощность для обогрева крупных помещений. Поэтому сферой их применения стали небольшие частные дома на одну-две жилых комнаты, дачи, гаражи и временные постройки. В таких условиях отопительный газовый конвектор обеспечивает следующие преимущества:

компактность, относительная дешевизна и удобство монтажа оборудования;
отсутствие необходимости разработки и согласования проектной документации;
автономность в случае питания конвектора из газовых баллонов;
высокий КПД (до 90% в устройствах промышленного производства и до 80% в самодельных конвекторах);
стойкость к низким температурам, отсутствие «эффекта промерзания»;
использование атмосферного кислорода, а не находящегося внутри помещения;
универсальность топлива, то есть возможность перехода с метана на пропан путем замены форсунок.

Среди недостатков системы наиболее существенными являются серьезные потери КПД при отоплении крупных помещений и увеличение времени их прогрева.

Вторая проблема отчасти устраняется установкой конвекторов с принудительной циркуляцией, то есть оборудованных нагнетающим вентилятором, однако в домах на три и более комнаты рациональность такого решения весьма сомнительна.

Еще одна проблема, которая может возникнуть при попытке переоборудовать квартиру под конвекторное отопление – запрет муниципальной службы газа, вызванный потенциальной опасностью устройства для соседей. Поэтому жителям многоквартирных домов необходимо заранее согласовывать подобные работы.

Классификация газовых отопительных систем

Газовые отопительные системы классифицируют по нескольким признакам. Самой распространенной и очевидной является классификация по конфигурации устройств, то есть способу их установки. Она включает две группы:

Настенные конвекторы – жестко монтируются на стену помещения и сообщаются с атмосферным воздухом через технологическое отверстие, забирая кислород и выбрасывая наружу продукты горения.
Напольные – не имеют жесткой фиксации, с внешней средой сообщаются, как правило, посредством гибких трубок.

Функциональной разницы у этих видов нет, а при выборе между ними ориентироваться стоит лишь на личные предпочтения и ценовую политику поставщиков. Более важной с точки зрения эффективности системы и удобства ее эксплуатации является классификация по виду используемого топлива.

Регламентированы следующие группы устройств:

Магистральные газовые конвекторы на природном газе. Природный метан забирается из коммунального газопровода, подключение к которому может осуществляться лишь уполномоченными органами. Преимущество топлива – доступность, бесперебойность поставки, относительно высокое качество.
Газовый конвектор на баллонном газе отзывы характеризуют как наиболее эффективный в загородных условиях. Топливо для него по-прежнему относительно дешево, находится под высоким давлением, однако быстро расходуется ввиду малой емкости баллона.
Газовый конвектор на сжиженном газе. Сжиженный метан или пропан получается путем резкого понижения температуры вещества и стоит несколько дороже, чем сжатый. Баллон с газом такого типа вмещает в 2-3 раза больше топлива.

Подробный обзор возможных схем подключения радиаторов отопления в частном доме.

Выбираем качественный электрический масляный радиатор отопления — советы эксперта.

Вечная классика — ленинградская система отопления: схема подключения, плюсы и минусы.

Третий критерий классификации учитывает особенности распространения сгенерированного тепла, которых всего два:

Конвектор газовый с вентилятором – система принудительной циркуляции, обеспечивающая более быстрый и равномерный теплообмен, однако шумная и более ресурсоемкая.
Без вентилятора – система естественного теплообмена, действие которой основано на природном свойстве теплого воздуха подниматься вверх, вытесняя холодные массы.

Помимо указанных факторов, при выборе или проектировании конвектора важно учитывать материал изготовления деталей и механизмов, мощность устройства и те его параметры, которые обеспечат оптимальный баланс эффективности и экономичности работы оборудования.

Принцип работы

Несмотря на кажущееся разнообразие технологических типов отопительных систем, их устройство и принцип работы практически идентичны. Так, в конструкции любого конвекторного устройства имеются следующие компоненты:

газовая горелка с запальником, обеспечивающая воспламенение и стабильное сжигание топлива;
теплообменник, прогревающий движущийся воздух и, как правило, ребристый – для увеличения площади рабочей поверхности;
система улавливания и устранения (выброса во внешнюю среду) продуктов горения;
термостат, выполняющий роль температурного клапана – его главная функция заключается в поддержании заданной температуры;
контрольная автоматика, деактивирующая систему в случае возникновения поломок и сбоев;
корпус, который служит основой для размещения основных компонентов, а также защитным механизмом, предотвращающим их взаимодействие с внутренней средой помещения.

Работа всех рассмотренных элементов возможна только в тесном взаимодействии друг с другом. Для того чтобы убедится в этом, рассмотрим динамику процессов, протекающих в системе во время ее функционирования.

Конвекторы настенные газовые имеют следующий рабочий цикл:

Газ, поступающий из магистрали или присоединенного баллона в горелку, воспламеняется запальным устройством и сгорает, нагревая теплообменник.
Поток холодного воздуха, который обычно забирается снизу, проходит через теплообменник, где нагревается. Далее воздух поступает либо сразу к выпускному окну, либо в камеру вентилятора, нагнетающего его в помещение.

Вытяжной коллектор, обычно оснащенный электромотором принудительной вытяжки, улавливает продукты сжигания топлива и выводит их наружу через коаксиальный (двухстенный) патрубок. Тем же путем внутрь поступает атмосферный воздух, кислород которого необходим для поддержания горения.

Это общие принципы, а которых базируется работа любого газового конвектора. Более подробно о нюансах функционирования конкретных элементов и их внутреннем устройстве будет рассказано в следующем разделе.

Схема внутреннего устройства и материалы

Как было сказано выше, основная задача отопительной системы – прогрев воздуха – решается теплообменником. Поэтому выбор его конфигурации, размера и материала изготовления должен осуществляться особенно тщательно. В первых двух пунктах (конфигурации и размере) существует единство мнений.

Так, наиболее эффективным признается S-образное положение трубок в ребристом радиаторе, которое обеспечивает равномерный прогрев метала и быструю отдачу тела проходящему потоку. Размеры же устанавливаются пропорционально мощности устройства. С материалом изготовления сложнее.

Покупателю или сборщику системы предстоит выбрать из нескольких вариантов, каждый из которых имеет свои преимущества и недостатки.

Наибольшей популярностью пользуются:

Сталь – дешево стоит, быстро прогревается, но и быстро остывает. Подвержена коррозии, а потому относительно недолговечна, в процессе эксплуатации постепенно теряет эффективность.
Чугун – еще одно бюджетное решение, но более перспективное, чем сталь. Чугун хрупок, поэтому монтировать изделия из него следует аккуратно, а большой удельный вес материала предъявляет дополнительные требования к надежности крепления системы на стене. Среди преимуществ чугуна высокая теплоемкость, то есть способность длительное врем отдавать накопленное тепло даже после отключения горелки.
Алюминиевые сплавы – благодаря малой массе, высокой прочности и химической стабильности, способны длительное время надежно функционировать. По теплоемкости практически не уступают чугуну, однако стоят на порядок дороже.
Медь – обеспечивает максимальную теплоемкость, практически не подвержена коррозии, отлично выдерживает перепады температуры и давления, удобна в формовке и монтаже. Однако за такую универсальность придется хорошо заплатить – медные теплообменники самые дорогие из предложенных на современном рынке.

Проанализировав преимущества и недостатки каждого из материалов, можно прийти к выводу, что в газовых конвекторах промышленного производства предпочтительны теплообменники из чугуна и алюминиевых сплавов, так как они обеспечивают оптимальное соотношение цены и качества.

В самодельных устройствах лучше отдать предпочтение алюминиевым сплавам или меди как более надежным и не столь требовательным к навыкам сборщика.

Еще одна дилемма, которую предстоит решить – комплектация системы камерой сгорания открытого или закрытого типа.

Открытая камера забирает холодный воздух непосредственно из помещения, прогревая его и удаляя продукты горения во внешнюю среду. Тем не менее, при ошибке монтажа, недостаточно эффективной вытяжке или в плохо вентилируемом помещении может наблюдаться нехватка кислорода и повышение концентрации угарного газа. Устанавливать конвектор с открытой камерой горения рекомендуют исключительно в нежилом помещении.
Закрытая камера нагнетает внутрь атмосферный воздух через коаксиальный трубопровод. В противоположном направлении по нему движутся продукты горения, которые через стенку трубопровода предварительно подогревают чистый воздух. Такая система надежнее и безопаснее, она компактна и удобна в монтаже. Однако закрытая камера не лишена определенных недостатков – для ее работы требуется электроэнергия, что не всегда удобно в загородных условиях, кроме того, цена конвектора с горелкой закрытого типа всегда выше.

И последняя особенность, которая уже упоминалась выше – наличие тепловентилятора. Тут все просто – чем мощнее вентилятор, тем быстрее прогретый воздух достигнет удаленных помещений и стен, обеспечивая более равномерное распределение тепла. А с ростом мощности вентилятора растет уровень шума и потребление электроэнергии. В мощных устройствах вентилятор также предотвращает перегрев теплообменника, тем самым продлевая срок его службы.

Расчет мощности и расхода газа

Среднюю мощность газового конвектора можно определить, умножив площадь помещения на коэффициент, учитывающий тип системы и условия ее эксплуатации. Общая формула имеет вид:

P = k * S, где:

P– мощность конвектора, кВт;
k– корректирующий коэффициент;
S – площадь помещения, кв. м.

Корректирующий коэффициент

принимают равным 0,1 для систем с баллонным питанием или помещений с хорошей теплоизоляцией.
Значение k = 0,12 устанавливается в случае, когда конвекторное отопление является единственным источником тепла в жилом помещении и стабильно эксплуатируется в течение дня.
Если отопительное устройство монтируется в проходном или плохо утепленном помещении, а также в загородных домах или на дачах, где жильцы бывают лишь периодически, принимают k = 0,15.

А вот расчет расхода газа представляет собой куда более трудоемкую задачу. Казалось бы, достаточно узнать пропускную способность горелки и умножить ее на время работы, но дело в том, что это не позволит учесть такие факторы, как:

давление топлива в баллоне или магистрали;
изначальная температура внешней и внутренней среды;
интенсивность подачи газа в горелку;
порог срабатывания термостата;
время, в течение которого термостат будет удерживать горелку выключенной (время остывания помещения).

Какой лучше выбрать настенный газовый котел отопления: виды и лучшие производители.

Очень полезная при проектировании таблица расчетов теплоотдачи радиаторов отопления.

Поскольку эти факторы невозможно спрогнозировать, минимальный расход газа выбирается из сводных таблиц.

Вот некоторые значения, которые демонстрирует газовый конвектор «Ужгород»:

мощностью 2 кВт – 0,13 куб. метра в час;
мощностью 2,5 кВт – 0,15 куб. метра в час;
мощностью 3 кВт – 0,2 куб. метра в час;
мощностью 4 кВт – 0,23 куб. метра в час;
мощностью 5 кВт – 0,29 куб. метра в час.

Изделия других производителей аналогичной мощности имеют приблизительно такой же расход. В процессе прогрева холодного помещения он увеличивается в полтора-два раза, если же конвектор используется исключительно для поддержания температуры, значения минимального расхода снижают еще на 35-50%.

Как сделать газовый конвектор своими руками

Самостоятельное изготовление подобного устройства возможно лишь в понимании его сборки из готовых конструктивных элементов.

Изготовление конвектора «с нуля» не только крайне сложно, но и небезопасно. Сборка же позволяет оптимизировать характеристики системы, так как сочетает элементы, наиболее подходяще к конкретным условиям эксплуатации.

Производство газового конвектора своими руками включает такие этапы:

Выбор места установки, предварительная оценка проекта.
Проведение технологических расчетов, разработка чертежей, обоснование эффективности системы, определение ее параметров.
Выбор и приобретение горелки, теплообменника, термостата и электроники в соответствии с требованиями, которым должна удовлетворять система.
Изготовление подводящих и отводящих патрубков, трубопровода; изготовление или приобретение монтажных деталей.

Слесарные работы по формовке корпуса из листового металла, сверление технологических отверстий и установка крепежных поверхностей, нанесение термостойкой краски.

Монтаж конструктивных элементов в корпус конвектора.

Установка системы.

Тестовый пуск.

На последних двух пунктах следует остановиться подробнее, так как они свойственны не только самодельным устройствам, но и любой другой отопительно системе.

Монтаж следует проводить вблизи от окон или под ними, на том же уровне выполняют входное отверстие для газа, а вот трубопровод воздухообмена должен выходить наружу несколько выше.

Крепление конвектора к стене обычно обеспечивают четыре самореза, ввинченных в надежные дюбели. Все остаточные зазоры и щели герметизируют монтажной пеной, соединения фитингов покрывают силиконом для предотвращения прорыва газов и облегчения монтажа.

Перед тестовым пуском все стыки газоводов покрывают раствором мыла или шампуня. Если в определенных местах он начинает пузыриться, фиксируют и устраняют разгерметизацию системы.

Когда все утечки будут устранены, в конвектор пускают газ, но не сразу воспламеняют его, а ожидают хотя бы минуту. Разумеется, делать это следует при открытых окнах, а смысл операции – в устранении воздушных пробок в газоводах.
Когда операция будет завершена, можно включить горелку.

Первые несколько часов работа устройства будет сопровождаться запахом гари, что совершенно нормально. А вот ели он сохранится даже спустя два-три дня, следует обратиться к специалисту по ремонту и обслуживанию газовых систем.

Обзор популярных моделей и их цен

Ассортимент настенных конвертеров, представленных на современном рынке, не так уж и широк. Из общей массы выделяются несколько крупных компаний, поставляющих высококачественную продукцию.

Наибольшей популярностью сегодня пользуются следующие модели:

Газовый конвектор Alpine Air NGS 20F – имеет настенную конфигурацию, оснащается закрытой камерой сгорания и усовершенствованной системой отвода газов. При мощности 2,2 кВт способен отапливать помещения площадью объемом до 40 куб. м. Зарекомендовал себя как надежный и долговечный отопительный прибор, способный работать даже в самых суровых климатических условиях. Цена на модель NGS 20F варьируется в пределах 20-23 тысяч рублей.
Alpine Air NGS-40F – еще одно интересное решение от той же фирмы, на этот раз – на 4 кВт. Технологически повторяет конструкцию «младшего брата», комплектуется превосходным чугунным теплообменником. Отапливаемый объем возрос до 70 кубов, но и цена не отстает – 26-30 тысяч.
Hosseven HDU-3 – бюджетное решение от известной турецкой компании. HDU-3 представляет собой 2,7-киловаттовый настенный конвектор со стальным теплообменником и обеспечивает КПД до 89% – один из лучших результатов в своей категории. Закрытая камера сгорания, коаксиальная отводящая трубка и демократичная цена (от 13 000 до14 500 рублей) – вот основные преимущества модели.
Hosseven HDU-5DKV – высокопроизводительный конвектор, который можно приобрести за 21-23 тысячи рублей. Имеет чугунный теплообменник с электронезависимым вентилятором и усовершенствованную закрытую горелку, благодаря чему выдает 4,5 кВт мощности. КПД устройства достиг 91%.

Разумеется, перечень достойных внимания конвекторов не ограничивается этими моделями. Он включает продукцию таких брендов, как Karma, ATON, Emax, АКОГ, КОРДИ и др.

Отзывы владельцев

Чтобы разобраться со всеми нюансами практического применения конвекторов, не помешает ознакомиться с отзывами их владельцев. Вот некоторые из них, в которых, как нам кажется, хорошо отображены преимущества и недостатки подобных отопительных систем:

Антон (г. Москва): Для небольшого частного дома двух настенных конвекторов вполне хватает. Тепло как летом, ни шума, ни неприятных запахов, в общем, ничего того, чем пугали на форумах. В зимние месяцы расходую 80-100 кубометров из общей магистрали, при том, что топлю хорошо, не экономлю.

Виктор (г. Саров): Для гаража и дачи купил конвекторы на 2 и 4 киловатта. Первый нормально справляется, т. к. маленькая площадь, второй на 35 квадратов еле тянет, но если не выключать больше чем на 8-10 часов, то терпимо. Столкнулся с проблемой перевода на баллонное питание – из коробки были заточены под магистральный газ. Пришлось вызывать службу, чтобы меняли форсунки. Кто планирует питать из баллонов, при покупке сразу проверяйте комплектацию, ну или читайте уже оставленные про газовые конвекторы на баллонном газе отзывы в тематических чатах.

1 Комментарий

Используемые источники:

https://stroy-podskazka.ru/konvektory/na-ballonnom-gaze/
https://pechiexpert.ru/gazovyj-konvektor-na-ballonnom-gaze-01/
https://klimatlab.com/otoplenie/gaz/konvektory-nastennye-gazovye.html

Принцип работы

Плюсы и минусы
