Конструкция теплого водяного пола: выбор труб, способы укладки

Классический вариант теплого водяного пола – толстая бетонная стяжка, в которую уложены металлические или пластиковые трубы с горячей водой.

Устройство теплого водяного пола

Бетонная конструкция при помощи современных материалов и технологий максимально изолируется для снижения тепловых потерь.

Обязательно применяются теплоизоляционые материалы

Управление отоплением и контроль режимов функционирования осуществляет специальный блок механизмов, исполнительных устройств и датчиков.

Коллектор водяного теплого пола

Нагревается самый нижний элемент комнаты, улучшаются процессы тепловой конвенции воздуха, температура становится одинаковой по всему объему, исчезают мертвые зоны и сквозняки. Теплые полы удачно совмещают комфорт и эстетику, создают самые благоприятные условия для пребывания людей. Теплые полы имеют ряд преимуществ перед другими методами отопления помещений за счет оптимальной конструкции.

Сравнение отопительных систем

Каков принцип работы «теплого пола»

Эстетика и гигиеничность «теплого пола»

Ограничения по монтажу теплых полов

О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.

1. Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.

   Энергоэффективность системы

2. В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.

   Водяной теплый пол может быть как дополнительным, так и основным источником тепла

   Можно ли отопить дом с помощью системы «теплого пола», без радиаторов

3. Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя. Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.

   Отопление балкона теплым полом от радиаторов

   Схемы установки теплого пола, где запрещено устанавливать систему

   Схема теплого водяного пола с трехходовым клапаном

   Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.

Бетонная конструкция водяного теплого пола

Виды систем водяного теплого пола

Одновременно несущим и теплораспределительным слоем является бетонная стяжка. Она может быть различной толщины, конкретные параметры выбираются с учетом максимальных нагрузок на пол, архитектурных особенностей здания и пожеланий заказчиков. Эту конструкцию иногда называют «заливной» или «мокрой».

Стяжка над водяным тёплым полом

По эффективности и коэффициенту полезного действия занимает лидирующее положение. Есть и недостаток – значительно усложняются ремонтные работы в случае появления аварийных ситуаций, увеличивается нагрузка на перекрытия. При качественном выполнении строительно-монтажных работ срок эксплуатации таких конструкций превышает пятьдесят лет.

Укладка водяного тёплого пола в бетонную стяжку

«Бетонная» конструкция устанавливается только по бетонным плитам перекрытия и состоит из нескольких обязательных слоев, каждый из которых играет важную роль.

1. Гидро- или пароизоляция. Что именно класть выбирается на месте с учетом характера эксплуатации помещений их назначения. В большинстве случаев вполне подходит обыкновенная полиэтиленовая пленка: очень надежный, универсальный и дешевый вариант. Влага может попадать из подвальных помещений, после аварий в водопроводных сетях, конденсироваться на стыке теплых и холодных поверхностей.

   Расстеленная на полу пленка выполняет роль гидроизоляции

2. Лента для компенсации тепловых расширений конструкций пола. Изготовлены в виде полоски вспененного полиэтилена, толщина примерно 6 мм, ширина до 180 мм. Принимает расширение цементной стяжки, не позволяет появляться распирающим нагрузкам на стены по периметру помещения. Обязательна к использованию в «бетонных» конструкциях.

   Краевая лента на фото

Практический совет. Профессиональные монтажники теплых полов при помощи демпферной ленты разбивают значительные по площади участки теплых бетонных полов на меньшие сегменты. Это полностью исключает появление трещин, возникающих в больших конструкциях вследствие разности температур.

Перед укладкой ленты стены выравниваются и очищаются, на тыльной стороне есть специальный полиэтиленовый фартук. Он служит для закрытия щели между стенкой и плитой перекрытия, пользоваться ним нужно обязательно, если этого не сделать, то возможны протечки цементного молочка на нижние этажи.

Теплоизоляционные материалы. При бетонной конструкции нагревательных систем нужно пользоваться уплотненными или прессованными теплоизоляторами с повышенными показателями прочности.

Теплоизоляция для теплого пола Термопол

Изоляция – главный элемент, оказывает непосредственное влияние на эффективность систем. Особенно это важно для первых этажей, если теплоизоляция не выполняет поставленных задач, то тепловая энергия теряется в подпольных пространствах. Строительные нормы регламентируют толщину теплоизоляции в зависимости от материала ее изготовления и физических характеристик перекрытий. Для бетонных плит толщина должна составлять не менее пяти сантиметров.

Мат для водяного теплого пола Пенощит

Часто в этих целях применяется прессованная стекловата и прочный пенополистирол. Плотность материалов должна быть не менее 30 кг/м³, для улучшения коэффициента теплопроводности лицевая поверхность может покрываться алюминиевой фольгой.

Маты для теплого водяного пола

Теплоизоляционные маты

Трубы. Могут быть пластиковыми или металлическими.

Труба для тёплого пола

Наиболее дешевые пластиковые, самые дорогие – медные.

Труба медная для теплого пола

Не стоит приобретать дорогие варианты, эксплуатационные показатели пластиковых труб соответствуют современным требованиям потребителей. Для увеличения прочности при повышенных температурах полиэтиленовые трубы имеют армирующий слой, изготавливаются из высокомолекулярного полиэтилена с инновационными добавками.

Полиэтиленовые трубы PEХ

Укладка водяных труб подогрева производится по утеплительному слою, схемы и вид укладки подбираются мастером в зависимости от размеров и конфигурации помещений. Для фиксации положения применяются специальные крепежные элементы. Это могут быть шины и планки, фиксаторы и специальные приспособления.

Крепление труб тёплого пола

Деформационные швы. Делаются только для помещений со сложной геометрической конфигурацией пола или очень длинных. Такие слои предупреждают возникновение в стяжке критических внутренних тепловых напряжений.

Деформационный шов

Укладка труб через деформационные швы

Деформационный шов. Вид пересечения шва и трубы

После монтажа труб обязательно выполняется их проверка на герметичность швов и соединений. Каждый контур через коллектор подачи заполняется водой, испытания производятся с увеличенными показателями давления (примерно 6 Бар). Система оставляется под давлением на сутки–двое, после испытательного срока проверяется остаточное давление, визуально определяются места протечек.

Проверка пола под рабочим давлением

Если обнаружились недостатки, то они немедленно устраняются, а испытание на герметичность делается повторно.

Стяжка. Последний верхний слой отопительного пирога системы. Использовать обыкновенный цементно-песчаный раствор не рекомендуется, нужно приобретать специальные смеси с пластификаторами.

Бетон для заливки теплого пола

Высота стяжки над трубами должна быть не менее 5 сантиметров, в противном случае возникают риски их механического повреждения. Если нагрузки на пол будут значительными, то для улучшения несущих способностей нужно применять армирующие сетки.

Теплый пол с армированием

Они могут быть металлическими или пластиковыми. Если использование армирующих сеток является нецелесообразным, то можно в раствор добавлять фибру – пластиковые волокна. Они добавляются в раствор во время его приготовления, после застывания существенно повышают прочность на изгиб.

Бетон с фиброй

Внешний вид полипропиленовой фибры для бетона

Для финишного напольного покрытия лучше применять каменные или керамические материалы. Они отлично проводят тепло и обеспечивают эффективный нагрев помещения. Дерево и все половые покрытия с использованием этого материала не считаются оптимальным решением. Кроме уменьшения эффективности функционирования системы такие материалы рассыхаются и теряют свои первоначальные свойства.

Устройство водяного теплого пола под плитку

Сухая конструкция теплого пола

Применяется в домах с деревянными элементами перекрытия, характеризуется небольшим удельным весом, позволяет значительно снизить нагрузки на несущие элементы строений. Если вес бетонной достигает 250 кг/м², то сухой не более 30 кг/м². Трубы с теплоносителем укладываются на основании из фанеры или ОСП плит, между ними устанавливаются полосы этого же материала.

Теплый пол водяной

Теплоизоляция монтируется непосредственно на деревянное перекрытие. Финишный слой отопительной системы – плиты ГВЛ. Они имеют неплохую теплопроводность и обладают достаточной прочностью. Изготавливаются из гипса и древесных волокон. Общая толщина системы утепления при таком варианте конструкции не превышает 10–15 см, что дает возможность их устанавливать в помещениях с низкими потолками.

Сухая конструкция требует значительно меньше усилий и времени, по стоимости считается одним из наиболее дешевых вариантов. Кроме того, во время производства работ нет строительного мусора, установку можно производить без обязательного отселения жильцов.

Недостатки – показатели теплоотдачи уступают первому варианту, теплового потока недостаточно для полноценного отопления помещений, может применяться только в качестве дополнительного.

Деревянная система теплого водяного пола

Легкая деревянная конструкция

Особенности системы в деревянном доме

Самая простая и самая дешевая, большинство элементов может изготавливаться из отходов пиломатериалов. Для опорного основания применяются низкокачественные пиломатериалы вплоть до необрезной доски. Толщина материалов должна быть не менее диаметра труб, в противном случае появляются риски их повреждений. Трубы фиксируются специальными пластинами, размеры пластин зависят от шага теплоносителей. Для понижения толщины отопительного пирога допускается укладка труб непосредственно на балки перекрытия, экономия по высоте может достигать трех сантиметров.

По краям доски с торцов надо сделать полукруглые пазы для заворота трубы, как это показано на фото

Укладка фольги в пазы

Теплый пол в деревянном доме

Схема деревянного водяного пола

Проложенные трубы теплого пола

Легкая полистирольная схема

Универсального использования, применяется на всех без исключения основаниях.

Полистирольная система теплого водяного пола

Состоит из следующих элементов:

• гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
• по периметру приклеивается лента, компенсирующая расширения во время нагрева;
• на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
• плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
• производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
• завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.

Полистирольная система — фото

Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.

Альтернативные конструкции

Их применяют в случае необходимости подогрева небольших площадей. Компании изготавливают гибкие рулоны с пластиковыми трубками небольшого диаметра. Такие конструкции теплых полов устанавливаются около рабочих столов, кроватей и т. д. Могут прятаться под мягкими напольными покрытиями.

Рулоны устанавливают на всех типах перекрытий и во всех зданиях. При необходимости рулон можно надрезать (только не повреждать трубки) и изогнуть под нужным углом. Недостаток – большое гидравлическое сопротивление труб с небольшим диаметром значительно увеличивает нагрузку на водяной насос. В настоящее время рулоны не имеют широкого распространения среди пользователей.

Видео – Конструкция теплого пола для установки на бетонное основание

<index>

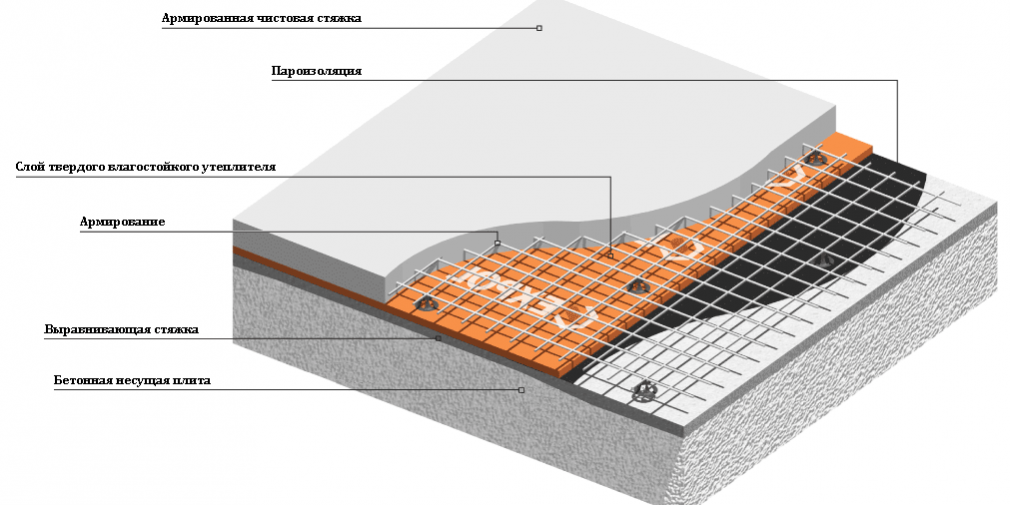

На первый взгляд конструкция пола на бетонном основании не представляет собой ничего сложного.

Однако для правильной технологии монтажа необходимо учитывать многие факторы, которые так или иначе могут повлиять на срок его службы.

Это многослойный элемент конструкции дома, подвергающийся многочисленным нагрузкам и воздействиям внешней среды, поэтому к проектированию работ нужно отнестись с должным вниманием и ответственностью.

Технологические требования

Правильное устройство пола по бетонной плите выполняется в соответствии со строительными требованиями и нормами. В них характеризуются конструктивные особенности всех элементов.

Кроме этого, они должны соответствовать стандартным требованиям, характерным для данной ситуации: быть прочными, влагостойкими, износостойкими.

Делая пол для жилого помещения, заранее нужно подумать о тепло- и звукоизоляции. Если говорить о стандартных технологических требованиях, можно выделить ряд норм, характерных этой ситуации.

Характеристика	Название, техническое условие	Краткое описание
ГОСТ 31358 — 2007	Сухая строительная напольная смесь на цементной основе	Свойства и составы цементной смеси. Использование для пола
ГОСТ 10178 — 85	Цемент	Технические особенности и требования для материала, применяемого для стяжки
ГОСТ 25328 — 82	Цемент для строительного раствора	Нормативные данные, касающиеся состава и характеристик смеси
ГОСТ 24640 — 91	Добавка для цемента	Вид и метод использования добавки, применяемой для заливки полов
ГОСТ 7473 — 94	Бетонная смесь	Составы, технология изготовления и использования смеси на бетонной основе
СНиП 2.03.01-84	Бетонная и железобетонная конструкция	Монтаж ж/б конструкций, стяжки полов с армированием
СНиП 3.02.01-87	Земляное сооружение основы и фундамента	Процесс монтажа черновых полов
СП 52 – 101 — 2003	Бетонная и железобетонная конструкция без предварительного напряжения арматуры	Процесс армирования бетона
СНиП 2.03.13-88	Полы	Конструктивное решение для пола, требования для монтажа

Проектирование, выбор материала и монтаж нужно выполнять, исходя из требований, представленных в этих документах. Соблюдение нормативов позволит создать поверхность, которая будет отвечать всем установленных параметрам.

Кроме всего прочего, она будет иметь следующие характеристики:

1. Будет создано гладкое и прочное основание, удобное и практичное для безопасного передвижения людей.
2. Оно будет качественным, износостойким, долговечным.
3. Согласно санитарно –эпидемиологическим нормативам основание будет создано безвредное для человека и обеспечивающее хорошие условия для проживания.
4. Эксплуатационный норматив характеризует лёгкость в уходе и возможном ремонте.

Все документы разрабатывались специалистами и инженерами, поэтому пренебрегать ими не рекомендуется.

Классификация

Полный разбор элемента позволяет выделить несколько категорий полов, разделяющихся по предназначению. Это производственные здания, жилые дома, общественные заведения и животноводческие помещения.

Существует ещё несколько различающих особенностей, в первую очередь, разделение по типам: монолитный, рулонный и штучный. Разбор места монтажа делится в зависимости от расположения: над отапливаемым помещением, конструкция полов по грунту, по междуэтажному перекрытию.

Относительно санитарным нормативам выделяют 3 вида монтажа пола:

• однослойный, изготавливающийся из материала, соответствующего ГОСТ по теплопотерям и звукопопускаемости;
• раздельная конструкция, выполненная из отдельного слоя звукоизоляции, стяжки и финишного покрытия;
• пустотный, выполняется по лагам (перерубам) с укладкой между ними тепло- и звукоизоляции.

Понять, как сделать хороший пол при соблюдении многочисленных требований, можно только после полного ознакомления с нормативами.

Характеристики бетонного основания

Оказавшись перед вопросом, какой пол лучше, многие приходят к выводу, что бетонное основание – одно из самых неприхотливых.

Оно превосходит дерево по многим причинам, основная из которых невосприимчивость к образованию процессов гниения.

Кроме этого, бетон не заскрипит от времени, имеет достаточно прочную поверхность, которая практически не боится механических воздействий.

Показатели влагоустойчивости по сравнению с деревом, тоже на высоте. Однако, следует учитывать, что некоторые из недостатков деревянного пола можно устранить, воспользовавшись современными технологиями.

Не стоит превозносить бетонную поверхность и забывать о её минусах. От постоянно холодного пола можно избавиться только после монтажа дополнительного источника его обогрева (тёплого пола). Исходя из этого, наиболее оптимальным вариантом будет укладка непосредственно на бетон кафеля в ванной, туалете или кухне. Для жилых помещений, гостиных рекомендуется воспользоваться другими материалами со свойственным теплом и уютом.

Укладка деревянного пола

Чтобы уложить дерево на бетонное основание, можно воспользоваться одним из 3 методов.

Каждый из них рационально отличается от предыдущего, что позволяет говорить о разных преимуществах и недостатках.

Методы заключаются в следующем:

• доски приклеиваются к бетонному основанию;
• укладываются на деревянные лаги;
• укладываются на фанерные листы.

Все способы устройства пола по бетонной плите объединяет одно – подготовка поверхности выполняется идентично вне зависимости от дальнейших действий.

Стяжка должна быть тщательно просушена и выровнена.

Выпуклые участки можно удалить шлифованием болгаркой, впадины – заливаются самовыравнивающейся смесью.

После этого, рекомендуется выполнить подготовку основания к укладке коммуникаций, проходящих под полом. Это могут быть элементы тёплых полов, трубопровод канализации, водопровод, электрический, телевизионный или интернетный кабель.

При обработке помещения площадью более 50 м2 желательно сделать швы, ограничивающие деформацию плиты. В этом случае с помощью болгарки с алмазным кругом делается несколько надрезов. Только после этого допускается покрытие основания праймером.

Антисептик будет выполнять роль гидроизоляции и предохранит основание от образования плесени или грибковых наростов на деревянных элементах. Наиболее оптимальным вариантом пропитки является однокомпонентная грунтовочная смесь. Убедившись, что бетон полностью высох, можно приниматься за укладку пола.

Влажность плиты основания должна быть не долее 4 %.

Приклеивание

Приклеенная конструкция пола считается самым распространённым методом установки древесины на бетонных основаниях. Для этого используются различные типы составов, различающихся в зависимости от вида доски.

Широкая массивная приклеивается с помощью модифицированного эластичного однокомпонентного полиуретанового клея. Узкая массивная или инженерная доска фиксируется на двухкомпонентный полиуретановый состав.

Порядок работ заключается в следующем:

1. Нарезаются доски нужного размера.
2. Клеевой состав наносится от дальнего угла помещения к ближнему, распределение по поверхности осуществляется с помощью зубчатого шпателя.
3. На этот участок накладываются 3 – 4 доски и прочно фиксируются. При этом, следует плотно прижимать их друг к другу, делать это допускается стяжным ремнём или клинышками.
4. После проверки уложенного ряда порядок действий выполняется ранее описанным способом. Подробнее о том, как приклеить отделочный материал на пол, смотрите в этом видео:

Расстояние между крайней доской и стеной должно быть не менее 10 – 15 мм.

Укладка на лаги

Такое устройство предполагает монтаж досок на деревянные лаги, прочно зафиксированные на бетонном основании. Такой метод можно использовать только в том случае, если их толщина более 20 мм. В противном случае, они будут прогибаться под нагрузкой.

Распределять брус на поверхности допускается согласно утверждённым параметрам в зависимости от толщины доски. Чтобы самостоятельно определить эту величину, можно руководствоваться приведённой ниже таблицей.

Сечение лаг в данной ситуации роли не играет, так как их монтаж выполняется на сплошную поверхность.

Только после того, как все расчёты выполнены, а материал куплен и нарезан по нужному размеру, можно приступать к самостоятельному монтажу.

При этом не забывайте обработать все деревянные элементы конструкции антисептиком, предохраняющим его от влаги и грибка.

Порядок работ заключается в выполнении следующих действий:

1. Лаги фиксируются к бетонному основанию с помощью анкерных болтов. При этом шляпки желательно утапливать в древесину. При осуществлении укладки на неровную поверхность, можно использовать металлические уголки. Они делают конструкцию менее устойчивой, но это освобождает от дополнительных работ по выравниванию стяжки. В случае, когда внутри бетонной плиты проведены коммуникации, а сверление опасно их повреждением, допускается использование битумных мастик, на которые приклеиваются лаги.
2. Брус, уложенный непосредственно на бетон без выравнивания, ещё раз проверяется уровнем. Все элементы должны находиться в одной плоскости. Обнаруженные неровности удаляются рубанком. В результате максимальное отклонение не должно превышать 3 мм на 2 погонных метра.
3. Между крайней лагой и стеной укладывается мягкая древесно-волокнистая плита, выполняющая рол звукоизолятора.
4. Остальное пространство между ними желательно заполнить теплоизоляцией (керамзит, пенополистирол, минеральная вата).
5. Доски фиксируются на брус саморезами. Использование гвоздей в данном случае не рекомендуется, так как спустя некоторое время, основание расшатается и может начать скрипеть. О том, как укладывать лаги, смотрите в этом видео:

Особенность конструкции заключается в большей стоимости и возможности разместить под полом теплоизоляцию, спрятать туда коммуникации.

На фанеру

Для укладки деревянного пола на бетонную плиту используются листы фанеры или ОСБ толщиной 16 – 20 мм.

Материал обязательно должен быть влагостойким. Купленные плиты разрезаются на небольшие полосы шириной 50 – 80 см.

Укладку осуществляется в диагональном направлении к расположению покрытия. Зазоры между ними не должны превышать 3 мм. Полосы приклеиваются клеем или фиксируются на дюбель гвозди. После монтажа поверхность тщательно шлифуется и очищается от пыли.

Преимуществом такого метода является возможность выравнивания поверхности, имеющей перепады высот до 1 см. Способ укладки на фанеру считается самым простым и недорогим.

Однако, выполняя монтаж, нужно учитывать несколько особенностей. В первую очередь, это толщина листов, которая должна соответствовать размеру досок, располагающихся свержу. Кроме этого, обязательная обработка грунтовкой и тщательная зачистка.

Преимущество над методом с использованием лаг заключается в том, что высота потолков помещения практически не изменяется.

Иногда звучат мнения неосведомлённых людей о том, что устройство пола на бетонной плите является довольно сложным, дорогим и хлопотным занятием. На самом деле это далеко не так.

Широкий выбор современных строительных и отделочных материалов позволяет решить данную проблему за короткий промежуток времени. При этом, покрытие будет достаточно тёплым и долговечным, хотя и будет располагаться на холодной бетонной плите. О том, как правильно монтировать фанерные листы на лаги, смотрите в этом видео:

Единственное, что в данной ситуации требуется от вас — точное соблюдение технологических требований и нормативов, связанных с различными характерными свойствами строительных материалов, используемых для выполнения работ.

</index>Похожие статьи:Устройство пола из мраморной крошкиЧем приклеить фанеру к стяжкеЧто такое полУстройство полимерного покрытия для полаУкладка пластикового полаПрименение модульных напольных покрытий

Хотите сделать свой дом уютным, современным и теплым? Обратите внимание на теплый водяной пол. В этой статье мы подробно опишем все его преимущества и недостатки, расскажем, как выбрать трубы и уложить их, опишем схему коллектора и системы управления.

Преимущества и недостатки водяного тёплого пола. Подготовка основания. Нюансы монтажа. Выбор труб, способы их укладки, частота витков и варианты фиксации. Стяжка и сроки созревания.

Устройство и принцип работы

Водяной тёплый пол, это система обогрева помещения, в которой теплоноситель циркулирует по контуру, находящемуся под напольным покрытием. Обратите внимание, что не всегда трубы находятся в стяжке. Есть «настильные системы», в которых контур не заливается бетоном.

При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

1. Подготовленное основание;
2. Стяжка (5 см);
3. Теплоизолятор (5 см);
4. Трубы (2 см);
5. Стяжка (4 см);
6. Напольное покрытие (2 см).

В зависимости от применяемых труб, может быть несколько слоёв гидроизоляции. Основание, это черновой пол в подвальном помещении или на первом этаже частного дома. Первый слой стяжки, требуется именно при отсутствии ровной поверхности.

Теплоизолятор толщиной 5 см – стандартное решение. Но если имеется возможность, то лучше увеличить толщину до 10 см. Это на 10-15% повышает эффективность всей системы. Особенно если водяной тёплый пол устраивается на первом этаже. Лучшим материалом для этого слоя является экструдированный пенополистирол.

Трубы в подавляющем большинстве водяных тёплых полов используются диаметром 16 мм.

Второй слой стяжки закрывает всю систему и служит гигантским аккумулятором тепла.

Толщина пирога водяного тёплого пола, варьируется от 18 до 23 см. А масса 1 м² этой системы достигает четверти тонны! Такие жёсткие условия, существенно ограничивают распространение водяных тёплых полов.

Контур подключают к насосу и котлу, через систему регулировки и контроля.

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Преимущества и недостатки

Преимущества водяных тёплых полов во всей полноте раскрываются только при использовании дешёвых энергоносителей, как-то: газ, уголь, дрова. Нагрев теплоносителя электрическим котлом, приблизительно в 7 раз более затратный, чем при использовании газового оборудования.

Гигантская теплоёмкость системы водяного тёплого пола, ещё один плюс. Комната, в которой находится ≈ 100 кг/м² нагретого бетона, быстро остыть не может (в расчёт берётся только верхний слой стяжки).

Но и минусы тоже есть. Прежде всего, это чудовищная инерционность. Чтобы прогреть такой слой стяжки, необходимо время и энергия.

Инерционность подводит к тому, что регулировка температуры водяного тёплого пола, весьма условна. Контролирующая аппаратура снимает показатели температуры с теплоносителя, поверхности пола и воздуха (в некоторых терморегуляторах). Но вносимые через терморегулятор изменения, очень медленно проявляются.

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание. Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

Смотрите также:  Теплый пол под ламинат

Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:

• Маячковый профиль;
• Лазерный уровень;
• Угольник строительный;
• 5-10 кг гипса;
• Грунтовка;
• Мобильная бетономешалка;
• Цемент;
• ПГС;
• Фибра полипропиленовая.

Ход работ:

Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.

Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.

Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.

Укладка теплоизолятора

Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.

Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.

Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.

Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.

Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу. Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.

Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.

Монтажные ленты более приемлемое решение, но на них очень трудно укладывать трубу спиралью (улиткой).

Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.

Смотрите также:  Теплый пол электрический

Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

• Медные;
• Полипропиленовые;
• Полиэтиленовые PERT и PEX;
• Металлопластиковые;
• Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

Характеристика Материал	Радиусизгиба	Теплопередача	Упругость	Электропроводность	Срок службы*	Цена за 1 м.**	Комментарии
Полипропилен	Ø 8	Низкая	Высокая	Нет	20 лет	22 р	Гнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEX	Ø 5	Низкая	Высокая	Нет	20/25 лет	36/55 р	Не выдерживают перегрева.
Металлопластик	Ø 8	Ниже среднего	Нет	Нет	25 лет	60 р	Изгиб только со спецоборудованием. Не морозостойкие.
Медные	Ø3	Высокая	Нет	Есть, требует заземления	50 лет	240 р	Хорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейка	Ø 2,5-3	Высокая	Нет	Есть, требует заземления	30 лет	92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

• Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
• Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

• Шаг – 20 см;
• Длина трубы в одном контуре не более 120 м;
• Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба.

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

1. Насос;
2. Котёл;
3. Коллектор;
4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м³/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z₁ – 1,7 вентиль термостата;

Z₂ – 1,2 смеситель;

Z₃ – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S — площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 — 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа. ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Стяжка

ВАЖНО: верхний слой стяжки заливают только при заполненном контуре. Но перед этим, металлические трубы заземляют, и закрывают толстой полиэтиленовой плёнкой. Это важное условие, для предотвращения коррозии вследствие электрохимических взаимодействий материалов.

Вопрос армирования можно решить двумя способами. Первый – положить сверху трубы кладочную сетку. Но при таком варианте, возможно появление трещин в следствии усадки.

Другой способ – дисперсное армирование фиброй. При заливке водяных тёплых полов, лучше всего подходит стальная фибра. Добавленная в количестве 1 кг/м³ раствора, она равномерно распределится по всему объёму и качественно повысит прочность застывшего бетона. Полипропиленовая фибра, для верхнего слоя стяжки подходит гораздо меньше, ибо прочностные характеристики стали и полипропилена даже не конкурируют друг с другом.

Устанавливают маяки и замешивают раствор по вышеизложенной рецептуре. Толщина стяжки должна быть не менее 4 см над поверхностью трубы. Учитывая, что ø трубы 16 мм, общая толщина будет достигать 6 см. Время созревания такого слоя цементной стяжки – 1,5 месяца. ВАЖНО: Ускорять процесс включая подогрев пола – недопустимо! Это сложная химическая реакция образования «цементного камня», которая происходит при наличии воды. А нагрев вызовет её испарение.

Ускорить созревание стяжки можно при включении в рецептуру специальных добавок. Некоторые из них вызывают полную гидратацию цементу уже через 7 суток. И кроме этого значительно уменьшают усадку.

Определить готовность стяжки можно, если положить на поверхность рулон туалетной бумаги, и накрыть его кастрюлей. Если процесс созревания окончился, то на утро бумага будет сухая.

Первое включение

Очень важный этап эксплуатации водяного тёплого пола. Чтобы не потрескалась стяжка от неравномерного прогрева, и не повредились трубы, включение проводят по следующей схеме:

1 сутки – температура 20 ˚C.

2 сутки – увеличивают температуру на 3 ˚C.

3 и следующие сутки, поднимают температуру по 4 ˚C, до выхода на рабочий режим.

Только после этого, можно переходить к монтажу напольного покрытия.

Если вы мечтаете о комфорте и теплоте в вашем доме зимой, то идеальным вариантом станет для вас обустройство водяного теплого пола на бетонном основании, которое предусматривает сетку из трубопроводов с горячей жидкостью, встроенной в бетонную стяжку и нагревающей ее.

Теплый трубопровод равномерно прогревает пол и нижний уровень воздуха в вашем помещении. Благодаря чему, зимой у вас не будут замерзать ноги, и вы с радостью будете бегать босыми ногами по полу, ведь это не только приятно, но и полезно.

Давайте узнаем, что вообще такое устройство водяного теплого пола. Пол с обогревом, который установлен своими руками, напоминает структуру слоя. Профессиональные мастера называют такую структуру пирогом пола. Итак, устройство теплого водяного пола на бетонной основе состоит из:

1. Главного слоя – это может быть бетонное покрытие или черновой деревянный пол.
2. Гидроизоляции, которая дополняется по периметру демпферной лентой.
3. Теплоизоляции, которая защищает и не допускает попадания тепла по не заданной траектории.
4. Теплого водяного пола – система, которая обогревает всю комнату.
5. Бетонного раствора.
6. Конечного напольного покрытия.

Толщина всей системы зависит от толщины применяемого теплоизоляционного слоя и производительности стяжки, а также от диаметра используемых для укладки теплого водяного пола коллекторов. При этом толщина всей черновой конструкции должна быть 7-15 см.

В общем, целая схема конструкции такого вида пола и его установка не представляют сложности. И если вы к обустройству каждого слоя подойдете грамотно и ответственно, то устройство будет долгое время радовать вас своей продуктивной работой.

Что представляет собой устройство теплого водяного пола?

Метод укладки водяного пола заключается в снятии старого полового покрытия до самого основания. Монтировать теплый водяной пол разрешено только на чистой и сухой поверхности.

При этом для любой его части возможно максимальное различие по высоте не более 0,5 см. Иначе, когда основа пола имеет весомые перепады по вертикали, нужно сначала сделать его ровным.

Для этого можно воспользоваться слоем из низкокачественного бетона или положить на него новую стяжку из бетона, что станет идеальным решением. Гидроизоляционным материалом стелем подготовленное основание.

Для получения качественной паро-и гидроизоляции рекомендуют воспользоваться пленкой из полиэтилена толще 250 мкм. Вряд ли можно отыскать пленку подобную той площади, которую имеет ваше помещение. Поэтому полотно такой пленки нужно укладывать с запасом.

Важно добавить, что запас должен составлять 12 см, соединяя шов с помощью скотча. При этом нужно на стены напустить пленку, тем самым сформировать некое корыто. По завершении всех работ по подготовке излишки гидроизоляционной пленки разрезают ножом.

Чтобы не допустить образования мостиков холода там, где теплый пол припадает к стенам помещения, нужно поклеить периметр стен особой амортизирующей лентой. Такая лента имеет действие возмещения от теплового расширения стяжки, защищая ее от вероятных деформаций при тесном взаимодействии с вертикальными конструкциями.

Установка теплых водяных полов на начальных уровнях многоэтажных зданий подразумевает толстый утепляющий слой, который должен быть 50 мм. Если вы живете на другом этаже, то достаточно будет 200 мм теплоизоляции.

Самым практичным и качественным материалом для получения надежной теплоизоляционной основы под конструкцией обогреваемого водяного пола считается пенофол.

Метод его изготовления объединил теплоизоляционные качества вспененного полистирола с высокими теплоотражающими свойствами алюминия. Кроме важных свойств, утеплитель пенофол является сложновозгораемым, экологически чистым материалом, который не поглощает влагу.

Но если вы хотите упростить процесс монтажа пола с подогревом, то можно присмотреться к профильным теплоизоляционным плитам, которые произведены из полимерных материалов, плотных и устойчивых к высоким нагрузкам.

Основа таких плит обладает специфической формой профиля, что позволяет закрепить трубопроводы без применения лишней фиксации. Собираются такие плиты в замок.

Процесс установки коллектора

Устройство теплого пола водяного на бетонном основании имеет два вида применения коллекторов:

1. металлопластиковый;
2. полиэтиленовый.

Основное достоинство коллектора из полиэтилена – его высокая устойчивость. Он почти не перегибается, что исключает появления сколов и дальнейшего повреждения. Коллектор из металлопластика имеет отличительные показатели теплопередачи, нагревая пол лучше , чем полиэтиленовый аналог.

Важно обратить внимание на некоторые правила, которые необходимо учесть при монтаже сетки коллекторов:

1. Коллекторы сетки теплого водяного пола в самом холодном углу комнаты обычно кладут плотнее. Рядом с окнами и внешними стенами разбег между прокладываемыми линиями коллекторов лучше делать меньше, а в середине помещения и около внутренних стен можно укладывать коллекторы через большие промежутки.
2. При укладке коллекторов около стен нужно отступить на 15 см.
3. Минимальная разбежка между трубопроводами ограничивается по методу 10 см, а максимальная – не должна быть выше 30 см.
4. Максимальное расстояние контура не должна быть больше 100 м, иначе установка теплого водяного пола не будет продуктивной.
5. Во время установки коллектора в тех местах, где расположены стыки плит перекрытия, коллектор нужно защитить специальной металлической гильзой. Ее длина должна быть больше 29 см.
6. Для грамотного монтажа укладки сетки коллектора для такого пола применяется схема обустройства водяного теплого пола. Она может быть в виде змейки, зигзага, спирали. Любая из таких схем имеет преимущества, а вот выбор той или иной схемы полностью зависит от вас.

Важно обратить внимание на то, что если конструкция теплого пола включает создание нескольких контуров, то нужно определить в комнате место для монтажа распределительного щита, где будет располагаться подсоединение всех контуров.

Испытание системы устройства теплых полов

После установки и подсоединения к источнику теплоснабжения нужно выполнить опрессовку трубопровода, иными словами, проверку гидравлики теплого водяного пола. Для этого через водопроводную систему в каждый элемент поэтапно подается горячая жидкость.

Внутри коллектора вместе с воздухом может быть много строительного мусора, что нанесет вред автоматическим воздухоотводам. Чтобы не допустить таких повреждений, выпускать воздух, содержащийся внутри трубопровода, нужно через специальные вентили для освобождения жидкости.

Метод укладки теплых водяных полов состоит из проверки рабочего давления в течение суток. Начинать установку итоговой стяжки из бетона можно, если за эти сутки не было обнаружено признаков протечек.

Итоговая стяжка

Теперь вы знаете, как обустроен теплый пол, и самое время понять монтаж итоговой стяжки, которая играет большую роль в едином процессе установки напольных водяных полов. Установка поверхностной итоговой бетонной стяжки после прокладки сети трубопроводов, теплых полов выполняется следующим образом:

1. На трубопровод нужно уложить в качестве армирования стальную сетку, которая обладает размером ячейки 10на10 см и сечением проволоки не менее 0,3 см.
2. Эту сетку лучше уложить так, чтобы не пересекали ее листы зоны, отмеченные декомпрессионным швом.
3. Для выполнения установки армирования стяжки также нужно использовать стальное или полимерное фиброволокно, которое нужно добавлять прямо в жидкую смесь. Для укладки бетонной стяжки лучше пользоваться специальными растворами для самостоятельного выравнивания пола или смесью пластификатора и строительного бетона. Это намного увеличит пластичность смеси.
4. Толщина бетонной стяжки без применения пластификатора 5 см, а с пластификатором – 3,5 см. Стяжка на теплый водяной пол заливается в температурном промежутке +5-+30 градусов, и под влагоудерживающим материалом выдерживается в течение 7 дней.
5. Минимальный срок, который нужен для высыхания итоговой бетонной стяжки после устранения влагозащиты составляет 28 дней. Помните, что укладка бетонного раствора выполняется при включенном рабочем давлении в коллекторе.

По завершении срока высыхания стяжки из бетона можно начинать установку итогового покрытия. Но ни при каких обстоятельных нельзя забывать, что под стяжкой установлен трубопровод и его нельзя деформировать.

Включать обогрев пола в комнате можно сразу после установки итогового напольного покрытия. Не забывайте, что устройство теплого пола – разрешимая задача, и если делать в точности с инструкцией и рекомендациями, то вашему дому обеспечены комфорт и уют на длительный период времени.

Используемые источники:

• https://pol-spec.ru/vodianoy-teply-pol/konstrukciya-teplogo-pola-vodyanogo-10-luchshix-sxem-osobennosti-i-pravila-montazha.html
• https://gurupola.ru/napolnye-pokrytiya/ustrojstvo-pola-po-betonnoj-plite.html
• https://stroypedia.com/pol/teplopol/vodyanoj-teplyj-pol.htm
• https://seti.guru/ustrojstvo-teplogo-pola-vodyanogo-na-betonnom-osnovanii
