Комбинированная система отопления частного дома: 5 популярных схем

Собственникам частных домовладений, не имеющим возможности провести газовое отопление, подойдёт такой вариант, как комбинированное отопление для дома. При помощи этой эффективной системы можно обеспечить качественный обогрев помещения и создать в нём уютную домашнюю обстановку.

Вернуться к оглавлению

Принципы работы комбинированных систем отопления

Приобретая многотопливную конструкцию котла, являющуюся элементом комбинированного отопления, нужно ознакомиться с универсальной мощностью устройства котла. Площадь здания, отопительные потребности здесь тоже учитываются. Рассматривают наиболее эффективные и актуальные комбинации отопления, которые строятся на трёх принципах:

• энергия добывается из всевозможных известных источников;
• энергия образуется, сберегается и аккумулируется, с последующим её рациональным использованием;
• система создаётся как в период строительства, так и в построенном доме.

Комбинированное отопление загородного дома является широко применяемым видом обогрева, потому как очень удобно переключиться с одного топлива на другое при помощи смены горелки, включённой в общий набор.

При этом не происходят какие-либо значимые изменения в настройках, все вопросы решаются при помощи инструкции. Камера сгорания одна для двух видов топлива, поэтому процесс переключения бывает недолгим. Технически этот вариант считается успешным, несмотря на разные цены топлива.

Вернуться к оглавлению

Своеобразие конструкций

Комбинированные котлы для индивидуального отопления частного дома обладают несколькими топками для различных представителей горючего. В одной из них сжигается твёрдое топливо – дрова и уголь, в другой – жидкое или газообразное в виде газа или солярки. В таких системах возможно подключение нескольких автономных линий и установка разной температуры. К примеру, из одной идёт энергия в батареи, другая управляет тёплыми полами.

Для отопления двухэтажного дома – это отличный вариант, только нужно сосредоточить внимание на присутствие отдельных теплообменников, они имеются не в каждом комбинированном котле.

В последних разработанных представителях имеются встроенные ТЭНы для работы на существующих энергоносителях, а также присутствуют горелки, позволяющие употреблять как газ, так и солярку, просто переводя переключатель в нужный режим. В целях экономии и получения нужного эффекта обогрева большой площади, стоит использовать теплоаккумулятор, актуальнее всего это в котлах с применением угля. Во время использования твёрдого топлива не происходит регулировка мощности котельной системы и в комнате становится чрезвычайно жарко. Присутствующий же теплоаккумулятор:

• отводит избыток тепла, происходит его консервация;
• при недостатке тепла горячая вода передаётся на ГВС или в систему.

При такой конструкции можно включать котёл не так часто.

Вернуться к оглавлению

Выбор моделей

Приступая к выбору моделей котла, нужно знать, что размер мощности на определенных видах топлива у него будет разный.

Это нужно для определения основного типа применяемого в целях отопления. Ещё одна информация – в иностранных котлах указана мощность номинальная, а в российских – максимальная. Это будет давать значительное отличие в показателях, поэтому нужно быть начеку. Комбинированные котлы для частного дома располагают различной мощностью при смене топлива.

Вернуться к оглавлению

Стоимость конструкций

Разумеется, когда котёл располагает разновидностями топливных систем, он дороже и тяжеловеснее. Лишь котлы в сочетании электрический + дрова в размерах неизменны, основа нагревания встроена в котёл, включается он автоматически после затухания горелки и понижения температуры ниже, чем критическая точка.

Читайте такжеЧто делать, если в доме жарко

Стоимость комбинированных котлов с твёрдым топливо + электричество такая же, как и на просто дровяные – изменения несущественные, да и размер практически одинаковый, вставляется лишь небольшой обогреватель. Подобная конструкция выручит в случае отсутствия возможности регулярно подкладывать дрова или нежелания прерывать ночной сон.

Одно только нужно помнить, что подобные электрокотлы могут выдавать только третью часть мощности, хорошо обогреть дом не получится, а вот не разморозить систему поможет. Аналогичное устройство имеет составной котёл уголь + электричество. В него можно закладывать любое твёрдое топливо, только почаще.

<center></center>Вернуться к оглавлению

Виды комбинированных систем отопления

Газовый + дизельный котёл

От показателей теплообменника зависит функционирование и эксплуатация настоящего сочетания. Такой представитель бывает изготовлен из чугуна и стали в отдельности, либо в совмещении. Потребители, пользующиеся комбинированным котлом для частного дома убедились, что при расположенном поблизости газопроводе, возможно применение как водяного отопления, так и комбинированной системы в виде сочетания солярки и газа. Это очень экономная версия приобретения и дальнейшей эксплуатации конструкции.

Газ + твердое топливо

Подобная система представляет собой самостоятельное соединение газа и твёрдого топлива. Сюда подойдёт многотопливное устройство, функционирующее на дровах и угле.

Такое сочетание не всегда эффективно, в котле необходимо присутствие специальной автоматической технологии, контролирующей безопасность. Отнестись к этой ситуации нужно чётко и под присмотром специалиста, тогда будет отдача. Несмотря на непростую конструкцию, данные аппараты популярны по причине недорогой стоимости.

Твёрдое топливо + электричество

Комбинированные котлы для отопления частного дома с подобным сочетанием довольно часто используются на практике, преимущественно в дачном варианте. Объём электричества здесь от 220 до 380 вольт, мощность – 4-9 киловатт. В потенциале имеется трёхфазовое переключение. Присутствуя в помещении, владельцы могут применять твёрдое топливо, а во время отъезда включается автоматика, и в здании будет поддерживаться необходимый температурный режим. Цена такого агрегата, конечно, немаленькая, но зато он надёжный и при неимении других вариантов, этот будет как нельзя лучше.

Газ + твердотопливные материалы + электричество

Потребители, ценящие предельную мощность, выбирают только эту систему отопления, функционирующую с помощью некоторых источников топлива. Сюда применяют уголь, древесину, кокс, брикеты пиломатериалов. Смешанная система обогрева подойдёт для разных местностей, расположенных вдали от города, но с присутствием газопровода. В случае образования недостатка газа или электричества, всегда существует выход – применять древесину или иное твёрдое топливо.

Пиролиз + электроды

Данное приспособление подойдёт для отопления двухэтажного дома или обогрева дачного помещения. Комбинация действия пиролизного и электродного котла позволят поддерживать необходимую температуру, даже когда нет хозяев. Схема представляет собой не один многотопливный механизм, а два агрегата, и уже успела завоевать популярность.

Вернуться к оглавлению

Наиболее популярные твёрдотопливные котлы

Рейтинг самых известных отопительных систем возглавляют финские комбинированные котлы. Этому есть объяснение:

1. Климат страны схож с климатом России, необходимая мощность отопительного процесса может быть достигнута.
2. Компании-производители уже имеют большой опыт и возможности в этой сфере.
3. Качество моделей очень высокое.

• функционируют на твёрдом топливе + газе/дизеле;
• у них присутствует змеевик из меди и керамические колосники;
• имеют автономные топки;
• выделяются высоким КПД;


• способны полностью сжигать топливо и чистятся 1 раз в год;
• характеризуются небольшими выделениями вредоносных веществ.

Линейка Jäspi Biotriplex представляет новейшую модель: при переходах не требуется переключение, две топки существуют автономно.

Вернуться к оглавлению

Комбинированные котлы из России

Российский котёл Warmos-TT от производителя «Эван» имеет:

• сочетание уголь, дрова + электричество;
• топку небольшого объёма, поэтому лучше использовать уголь;
• способность сжигать влажную древесину;
• сравнительно невысокий КПД;
• небольшой размер;
• комбинированную теплоизоляцию;
• возможность дополнительной установки регулятора тяги и ТЭНа, термостата и термоограничителя.

Вернуться к оглавлению

Котлы других производителей

Наиболее востребованным в многотопливном котле является сочетание: твёрдое топливо + газ.

Это позволяет отлично отапливать коттеджи, вблизи которых проходят газовые магистрали. Наряду с финскими котлами, имеются ещё польские, фирмы Zota. В них можно сочетать твёрдое, газообразное и жидкое топливо. Однако, горелку нужно будет менять. Цена на котёл небольшая, такая модель подойдёт для тех, кто не собирается частенько менять энергоносители.

Для желающих регулярно осуществлять смену топлива подойдёт комбинированный двухпоточный котёл фирмы Zota – ECO CK Plus.

• финские Jäspi Triplex и шведские CTC представляют сочетание: газ + твёрдое топливо + электричество, а также есть экземпляры: солярка + газ + дрова + уголь + электричество;


• чешские чугунные комбинированные котлы DAKON FB действуют с пеллетами;
• финские котлы Jäspi VPK функционируют с пеллетами, газом, дизтопливом, дровами, углем, существует электроТЭН;
• австрийские комбинированные котлы Wirbel Eko Ск Pellet Pus имеют две топки;
• российские комбинированные котлы «ФАКС» трудятся на дровах и угле, есть ТЭН;
• комбинированный российский котел «Дымок» работает на дровах или угле.

Вернуться к оглавлению

Самостоятельный обогрев дома

Многообразие существующего оборудования способствует обустройству отопление частного дома своими руками, владелец должен обладать соответствующими знаниями. Сейчас за городом жить стало приоритетно, круглосуточно имеется горячая вода, отопление включается по желанию хозяев в нужное время. Но оформить всё нужно грамотно, иначе комфортное проживание будет невозможно.

Перед оборудованием системы любого помещения, особенно отопления двухэтажного дома, должен быть составлен проект, который заверяют в соответствующих организациях. В случае установки котла с газовым оборудованием также придётся повозиться с документами и подведением газовой магистрали.

Важным моментом является тот факт, что в частных домах системы отопления состоят из верхней и нижней разводки с использованием вертикальных и горизонтальных элементов. В одноэтажном доме лучше всего использовать верхнюю разводку с присутствием магистрального трубопровода на чердаке, а для отопления двухэтажного дома обычно применяется нижняя с оснащением котла в подвале. Видео обзор котельной частного дома с комбинированным отоплением.

<center></center> Для правильного осуществления монтажа, нужно запастись определённым набором инструментов. Однозначно, комбинированная система отопления частного дома – это замечательное открытие для владельцев, у которых имеются проблемы с ресурсами тепла. В современных котлах могут применяться разнообразные виды топлива – это уже зависит от индивидуальных решений. У каждого из видов свои недостатки, но при удачных комбинируемых решениях можно достигнуть желаемых результатов и установить подходящую и действенную систему отопления собственного дома.

К сожалению, газопроводные системы наличествуют не во всех населенных пунктах. Вот почему людям, проживающим в отдаленных местах, а также людям, которые любят качественный отдых за городом, нужно будет поискать какие-то другие методы, связанные с домашним обогревом. К тому же постоянно развивается оборудование, предназначенное для отопления, и если в прошлом использовалась только газовая система, на сегодняшний день возможными становятся комбинированные системы отопления частного дома, считающиеся эффективными для жилищного обогрева. Подобный вариант предполагает объединение различных отопительных систем, благодаря которым может применяться одна энергия, в то время, пока другой нет.

Виды комбинированной системы отопления

Какие бывают комбинированные системы отопления частного дома?

Многотопливное устройство котла является частью комбинированной отопительной системы в частных домах. При желании приобрести данное устройство, следует учитывать наличие универсальной мощности в универсальных котельных устройствах. При этом учитываются показатели площади сооружения, отопительные потребности. Вот почему необходимо отдельно рассмотреть разнообразные комбинации отопительных систем, считающихся наиболее:

• Актуальными;
• Эффективными.

Отопительные системы: газовые плюс дизельные

Подобная отопительная система оказывается достаточно распространенным методом обогрева, поскольку перейти с одного топливного материала на другой можно, если поменять горелку. Обычно горелка включена в общий комплект. Такая замена не нуждается в каких-то комплексных процедурах по настройкам, и возникшие вопросы можно решить с помощью инструкции. Сама же операция является простой, благодаря применению одной камеры сгорания для обоих топливных видов.

Даже с технической стороны подобное совмещение можно называть удачным, невзирая на определенные отличия между ценой солярки и газа.

Система состоящая из газового и дизельного котлов

Длительность функционирования и эксплуатации данного устройства определяется качественными показателями теплообменника. Иногда такой элемент делают из чугунного и стального материала в самостоятельном или совмещенном виде. Люди, пользовавшиеся подобной системой, уверяют, что прохождение газовых магистралей поблизости дома позволяет не только воспользоваться водяным отоплением, но и сформировать комбинированную домашнюю отопительную систему, когда применяются солярка и газ. Такой вариант оказывается экономным как во время покупки, так и при последующей эксплуатации.

Отопительные системы: твердые топливные материалы плюс газ

Газово-твердотопливная система отопления

Данная комбинация может быть оборудована собственноручно, если газ соединить с отоплением посредством твердого топлива. С этой целью нужно будет воспользоваться многотопливным устройством, которое функционирует на угле и дровах.

Котел, функционирующий с твердотопливными материалами и газом, должен обладать особенной автоматической технологией, контролирующей безопасность, но нельзя сказать, что такая технология гарантирует стопроцентную эффективность. Вот почему эксплуатировать подобное устройство необходимо внимательно и под наблюдением. Однако, по сравнении с остальными котлами, данные агрегаты стоят недорого и пользуются особенной популярностью.

Отопительные системы: твердотопливные материалы плюс электричество

Подобные комбинированные технологии достаточно часто встречаются в частных домах и соединяют твердое топливо вместе с электричеством. Их рабочий диапазон равняется 220-380 вольт, а показатели мощности – 4-9 киловатт. Определенные модели имеют возможность переключения трех фаз.

Такие котлы считаются идеальными для дачников, поскольку на даче не приходится жить круглогодично. Если владельцы находятся внутри помещения, можно включить отопление твердым топливом и сформируется необходимый уют. Когда же владельцы выезжают, они могут активировать автоматический режим, и станут поддерживаться необходимые температурные показатели.

Некоторых пользователей смущает цена электрической системы, но при отсутствии остальных вариантов, лучше уже воспользоваться данной технологией.

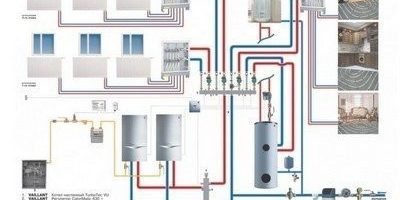

Коллектор для комбинированной системы отопления частного дома:

Отопительные системы: газ плюс твердотопливные материалы и плюс электричество

Смешанная система отопления

Люди, уважающие максимальные показатели универсальности, предпочитают именно такую отопительную технологию. Подобные котлы функционируют посредством нескольких топливных источников. В этом случае используется угольный, древесный, коксовый материал или же брикеты с пиломатериалами, если понадобится.

Отопительная система со смешанными тепловыми источниками

Эта технология оказывается пригодной для любых мест, находящихся далеко от цивилизации, но с наличием газопроводной системы. Особенно спасительной она оказывается в случае регулярных перебоев в функционировании газовой или электрической системы.

Если что, то можно вообще воспользоваться теми же дровами, которые никогда не трудно нарубить. Вот почему экстремальные условия оказываются идеальными, чтобы оценить все преимущества представленной технологии.

Отопительная система: пиролиз плюс электроды

Представленная технология прекрасно подходит, чтобы отапливать двухэтажную дачу. Благодаря комбинированной работе пиролизного, а также электродного котла, необходимые температурные показатели могут поддерживаться при Вашем отсутствии дома.

Схема составлена из пары агрегатов, а не одного многотопливного устройства котла, что замечалось в вышеуказанных случаях. Вместе с тем, подобная технология уже начала пользоваться популярностью.

Подводим итог

Без сомнения, комбинированные системы отопления частного дома – это чудесное изобретение для каждого, имеющего те или иные проблемы с каким-нибудь тепловым источником. Вместе с тем возникает вопрос о том, насколько Вам самим необходима такая технология? Например, необходимость регулярного поддержания температурных показателей внутри водяного контура требует электрической системы, поскольку лишь бесперебойная электрическая подача способна обеспечивать данный режим.

При отсутствии необходимости в оборудовании комбинированной отопительной технологии, желательно приобрести обычное монотопливное устройство — котел, работающий на каком-то одном топливном источнике. Это довольно экономный вариант и в плане ресурсных затрат, и в плане финансов.

<index>

Котельная с двумя источниками тепла — твердотопливным и электрическим.

Что комбинируем

В пределах одного дома могут поочередно или одновременно функционировать:

• Разные источники тепла (как правило, котлы на разных видах энергоносителя), подключенные к общему отопительному контуру;
• Две и более полностью независимых системы отопления. Они могут делить дом на несколько отапливаемых разными способами помещений или при необходимости заменять друг друга на всей его площади;
• Один отопительный контур с двумя или несколькими типами отопительных приборов.

Теперь перейдем к исследованию образцов таких отопительных систем.

Вариант 1: конвекционное и внутрипольное отопление

Устройство

В одном отопительном контуре одновременно или поочередно работают радиаторы и теплый пол. Такая схема работы может быть реализована двумя способами:

Схема	Описание
	Теплый пол запитан от обратки радиаторов. При этом температура обратки на выходе из высокотемпературного контура не должна быть выше 40 градусов, а котел должен иметь возможность работать при температуре обратного трубопровода около 30 °С. Из современных котлов на это способен только газовый конденсационный. Очевидный недостаток такой схемы — невозможность независимой работы контуров: если отключить радиаторы, то температура теплоносителя будет слишком высокой для теплого пола, а без внутрипольного контура вырастет до неприемлемых для котла значений температура обратки на его входе.
	Теплый пол подключен независимо от радиаторов через трехходовой смеситель. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией. Рециркуляцию теплоносителя в низкотемпературном контуре обеспечивает собственный циркуляционный насос. Схема работает с любым котлом, контуры радиаторов и теплого пола могут включаться и отключаться независимо друг от друга.

Какие материалы стоит предпочесть при монтаже такой системы своими руками?

Трубы:

При нагреве жестко закрепленные неармированные трубы из полипропилена пойдут волной вследствие удлинения.

• Для контура теплого пола — сшитый или термомодифицированный полиэтилен. Трубы поставляются в бухтах длиной до 200 метров; это позволяет вывести все соединения за пределы стяжки.

Укладка труб водяного теплого пола в стяжку. Для внутрипольного отопления используется труба из термомодифицированного полиэтилена PE-RT.

Радиаторы: алюминиевые секционные. Инструкция связана с тем, что они сочетают высокую теплоотдачу (до 210 ватт на секцию) с низкой стоимостью (от 240 рублей/секция).

Алюминиевый радиатор обеспечит оптимальный баланс цены и теплоотдачи.

Преимущества

Недостаток радиаторного отопления — в нерациональном распределении температур в отапливаемом объеме. Воздух под потолком на несколько градусов теплее, чем над полом. Но пространство под потолком — необитаемое, и его нагрев дает лишь увеличение теплопотерь через потолок и верх стен.

Теплый пол экономичнее: он греет комнату снизу; по мере приближения к потолку температура падает. Снижение средней температуры в отапливаемом объеме приводит к уменьшению суммарных теплопотерь.

Температура воздуха в отапливаемом помещении при конвекционном и внутрипольном отоплении.

Недостаток теплого пола — в том, что его температура ограничена значением +35-+40°С. При фиксированной площади теплообмена и ограничении температуры теплоотдача тоже ограничена, и при больших теплопотерях она может оказаться недостаточной.

Дефицит тепла помогут восполнить радиаторы. В автономном контуре они могут нагреваться до 75-80 градусов и за счет большей разницы температур с воздухом отдавать куда больше тепла, чем теплый пол с той же площадью поверхности.

Вариант 2: газ и дизель

Устройство

В единственном отопительном контуре монтируется универсальный котел, предназначенный для использования обоих видов топлива. Переход с соляры на газ и обратно требует только замены горелки.

Универсальный котел VAILLANT VKO 408 способен перейти с дизельного топлива на магистральный газ после простой замены горелки.

Преимущества

Согласование подключения построенного дома к газовой магистрали и монтаж ввода занимают от нескольких месяцев до 2-3 лет. Если вы уже переехали в построенный дом, зимой вам нужно чем-то отапливаться.

Универсальный котел будет прекрасным компромиссом, требующим минимальных вложений:

• До подключения газа вы отапливаетесь дизтопливом;
• Как только подключение дома к газовой магистрали будет выполнено, вы без каких-либо дополнительных вложений переходите на газ.

Ожидание газификации дома может затянуться. Универсальный котел позволит вам отапливаться с момента заселения и в дальнейшем быстро перейти на новый вид топлива.

Справка: цена киловатт-часа тепла при сжигании солярки и магистрального газа различаются в 5-7 раз (0,5-0,7 рубля против 3,5-4).

Вариант 3: твердотопливный и электрический котлы

Устройство

Оба котла параллельно подключены к общему отопительному контуру и работают на нагрев поочередно. В качестве дополнительного элемента обвязки, общего для обоих источников тепла, может выступать теплоаккумулятор — объемный бак с теплоизоляцией, способный долгое время сохранять температуру воды постоянной.

Система отопления частного дома с твердотопливным и электрическим котлами. От буферной емкости (теплоаккумулятора) запитаны системы отопления и горячего водоснабжения.

Преимущества

• Энергонезависимость. При длительных отключениях электроэнергии всегда можно перейти на твердое топливо (дрова, пеллеты или уголь);

Если твердое топливо используется в качестве основного источника тепла, электрокотел выступает в роли страхующего. Он обеспечит дом теплом, если у вас закончатся дрова или уголь, а их доставка по каким-то причинам задержится.

• Удобство пользования. Ночью владелец такой отопительной системы может не просыпаться для растопки: достаточно разрешить электрокотлу поддерживать заданную температуру теплоносителя;
• Экономичность при работе на электроэнергии. На двухставочном тарифе вы можете пользоваться электричеством по более дешевой ночной ставке. Днем, когда киловатт-час стоит втрое дороже, система отопления работает на твердом топливе.

Двухтарифный счетчик раздельно учитывает дневное и ночное энергопотребление. Они тарифицируются по разным ставкам.

Какие функции выполняет в этой схеме теплоаккумулятор?

1. Увеличивает время работы системы отопления частного дома на дешевой электроэнергии. Электрокотел греет воду в баке во время действия ночного тарифа. Утром накопленное тепло используется для обогрева дома;
2. Делает более редкими растопки твердотопливного котла днем. Котел, работая на полной мощности, за короткое время нагревает воду в буферной емкости и следующие несколько часов простаивает.

Использование теплоаккумулятора выгоднее прикрытого поддувала котла, ограничивающего его тепловую мощность. Классический котел при ограниченном притоке воздуха снижает КПД (коэффициент полезного действия) за счет неполного сгорания топлива. При работе на полной мощности КПД котла максимален.

Термостат твердотопливного котла снижает его мощность, прикрывая поддувало. При ограниченном притоке воздуха топливо сгорает не полностью, и ваши деньги буквально вылетают в трубу.

Вариант 4: воздушный тепловой насос + дрова

Устройство

Такая схема реализована в соседнем доме. В качестве основного источника тепла используется тепловой насос, работающий по схеме «воздух-вода»: внешний блок отбирает тепло у окружающего воздуха, внутренний — отдает полученное тепло теплоносителю (воде в контуре теплого пола). Дополнительный источник энергии — дровяной камин с водяной рубашкой вокруг топки.

Схема подключения камина к системе водяного отопления дома.

Преимущества

Тепловой насос выгоднее любого прибора прямого нагрева (в том числе электрокотла): он обеспечивает эффективный КПД в… 200-500 %.

Позвольте, но как это возможно? Ведь коэффициент полезного действия по определению не может быть больше 100 %, не так ли?

Дело в том, что прибор не является источником тепла. Он лишь перекачивает его в дом, отбирая у низкопотенциального (читай — нагретого до более низкой по сравнению с отапливаемым помещением температуры) источника — внешней среды. Электроэнергия тратится только на работу компрессора, обеспечивающего циркуляцию хладагента.

При работе теплового насоса источником большей части энергии становится внешняя среда.

У тепловых насосов есть две общих особенности:

1. Зависимость между эффективностью и температурой на теплообменниках. COP прибора (параметр, описывающий отношение эффективной тепловой мощности к электрической) падает по мере увеличения перепада температур между испарителем и конденсатором;

Зависимость COP теплового насоса от температуры среды-источника тепла при неизменной температуре внутри дома.

1. Ограничение по температуре испарителя (внешнего теплообменника). Насос не может отбирать воздух у среды с температурой ниже -25 °С. Ограничение связано с температурой изменения агрегатного состояния хладагента.

Для воздушного теплового насоса это означает, что:

1. По мере похолодания стоимость отопления дома будет расти — и за счет увеличения теплопотерь, и за счет снижения COP;
2. При -25 °С на улице придется использовать другой источник тепла.

Здесь-то на выручку и приходит дополнительный теплообменник в камине, печи или твердотопливном котле. Подключенный к общему с тепловым насосом контуру, он помогает ему греть теплоноситель, а в сильные холода полностью берет на себя отопление дома.

В сильные заморозки дом полностью переходит на отопление твердым топливом.

Вариант 5: кондиционеры и электрокотел

Устройство

В моем доме реализованы две независимых друг от друга схемы отопления.

Основной источник тепла: инверторные кондиционеры, установленные в каждой комнате дома. Кондиционер является частным случаем воздушного теплового насоса: в качестве низкопотенциального источника тепла он использует уличный воздух; внутренний теплообменник отдает тепло воздуху отапливаемого помещения без посредничества теплоносителя.

Детская комната в моем доме. Площадь — 20 м2. Единственный источник тепла — внутренний блок инвертора производительностью 12000 BTU.

Инверторные кондиционеры отличаются от использующих «старт-стоп» компрессоры возможностью плавного снижения производительности. Она, в свою очередь, дает:

• Отсутствие пиковых стартовых нагрузок с максимальными токами запуска, а, значит, больший ресурс оборудования;
• Экономичность. COP современных инверторов достигает 4,2-5 против 3,6 у лучших моделей традиционных кондиционеров;
• Низкую эксплуатационную температуру при работе на обогрев (-15 – -25 градусов).

Резервный источник тепла: ТЭНовый электрокотел с двухтрубной системой водяного отопления. Он предназначен для экстремально низких температур: в Севастополе, где я живу, сильные заморозки крайне редки, но раз в несколько лет все же бывают.

На фото — резервный ТЭНовый электрокотел в моем доме. Он предназначен для работы в экстремальные для Крыма заморозки, при температуре ниже -25°С.

Преимущества

Они относятся, прежде всего, к отоплению кондиционерами. Вот список достоинств решения:

• Экономичность. Как соотносится тепловая мощность теплового насоса с потребляемой, я уже упоминал. На отопление у меня уходит от 800 до 1500 кВт·ч электроэнергии в месяц в зависимости от погоды;

При переходе на электрокотел комбинированное отопление в моем доме лишится своей экономичности: чтобы получить киловатт тепла, нужно будет потратить киловатт электроэнергии. Однако за четыре года эксплуатации кондиционеров температура воздуха еще ни разу не опускалась ниже -20°С. Резервный контур простаивает.

• Равномерный нагрев воздуха. Подвижные заслонки внутреннего блока сплит-системы позволяют направить теплый поток в пол. Нагревшийся пол сам станет источником тепла.

Кроме того, поток будет непрерывно перемешивать воздух комнаты, исключая его расслоение по температуре;

Направив жалюзи в пол в режиме нагрева, вы получите равномерный нагрев воздуха по всему объему комнаты.

• Низкая стоимость реализации. Расходы на покупку и установку кондиционеров составили в общей сложности 110 тысяч рублей; резервная отопительная система монтировалась предыдущим владельцем дома и обошлась примерно в 40 тысяч. Для сравнения: расходы на воздушный тепловой насос и камин с теплообменником в соседнем доме — 850 тысяч рублей;
• Высочайшая отказоустойчивость. Если один из кондиционеров выйдет из строя, комната без собственного источника тепла будет прогреваться остальными кондиционерами через открытые двери. С учетом количества сплит-систем (в доме их 5) нагрузка на каждый прибор возрастет незначительно;
• Точность регулировки температуры. На пульте кондиционера можно задать ее в явном виде и настраивать с точностью в 1 градус;

Заданная на пульте температура воздуха поддерживается инвертором с точностью до 0,5 °С. Для сравнения — у «старт-стоп» систем температуры остановки и запуска компрессора различаются на 3-4 градуса, поэтому воздух в комнате поочередно нагревается и остывает.

• Минимальная инерционность. Если вы меняете заданную температуру с +20 на +24 градуса, воздух нагревается на 4 градуса в течение 10-15 минут.

Заключение

Искренне надеюсь, что мои рекомендации и опыт помогут читателю обогреть свой дом с минимальными расходами и обеспечить максимальное удобство пользования отоплением. Как всегда, дополнительные материалы вы обнаружите в видео в этой статье. Жду ваших дополнений и комментариев. Успехов, камрады!

</index>Советуем прочитатьОтопление частного дома своими руками: 22 вопроса по выбору схем отопления и их реализацииУтепление стен внутри дома или как сделать жилье комфортнее без негативных последствийЧем обшить дом – 5 самых популярных вариантов

С одной стороны, возможность выбора вида энергоресурсов для обогрева своего жилья позволяет переходить на другой тип топлива по желанию домовладельца. С другой же стороны, покупатель теряет деньги не только за счет приобретения более дорогой отопительной установки и оплаты более сложных монтажно-пусковых работ, но за счет потерь, связанных с эксплуатацией таких котлов. Давайте подробнее об этом поговорим.

Типы универсальных котлов

Прежде чем рассматривать недостатки комбинированных отопительных котлов, необходимо ознакомиться с их основными типами. В большинстве случаев, они подразделяются по видам используемых энергоресурсов:

• нефтепродукты и природный газ;
• жидкое, твердое и газообразное топливо;
• солярка, электричество и природный газ;
• природный газ, твердое топливо, нефтепродукты, электроэнергия.

Как видите, промышленность предлагает модели, позволяющие заменять один вид топлива другим без каких-либо дополнительных усилий, что значительно упрощает их эксплуатацию. Но давайте рассмотрим, насколько это весьма сомнительное достоинство перекрывает возникающие дополнительные расходы, связанные как с приобретением отопительной установки, так и поддержкой комфортной температуры в комнатах.

Недостатки комбинированных котлов

«Лишний» расход энергоресурсов

Этот недостаток выходит на первое место в комбинированных котлах, в которых основным или вспомогательным видом топлива является электроэнергия. Каждый нагревающая установка, использующая для подогрева теплоносителя жидкое, твердое или газообразное топливо должна быть подсоединена к дымоходу. Если конструкция вашего универсального отопительного котла позволяет использовать твердое топливо электричество, то в этом случае неизбежен повышенный расход электроэнергии. Это связано с тем, что часть тепла от нагреваемой ТЭНом воды в теплообменнике будет улетучиваться через дымоход.

Понижение КПД

Отопительные установки, использующие твердое топливо в качестве основного, обладают самым низким КПД, что связано с низкой теплоемкостью этого вида энергоресурсов. В зависимости от используемого топлива, конструкции дымохода и самого отопительного агрегата, наличия или отсутствия автоматического управления, климатических факторов и ряда других параметров будет повышаться или понижаться КПД котла. Но даже в самых оптимальных условиях, коэффициент полезного действия такого аппарата редко превысит 80%. Низкая стоимость твердого топлива и возможность использования котла в качестве утилизационной установки нивелирует этот минус.

Запуская же ТЭН для подогрева теплоносителя в комбинированном котле, вы заранее «соглашаетесь» на еще большее снижение КПД отопительной установки (хотя у электрокотлов этот показатель один из самых высоких). Это связано с уменьшенным размером резервуара, используемого для подогрева теплоносителя, в который невозможно встроить много нагревательных элементов. Помимо этого, использование электроэнергии в качестве вспомогательного энергоносителя обуславливает включение в конструкцию установки для автономного отопления помещений ТЭНов пониженной мощности. Эта особенность котлов, использующих дрова электричество в качестве топлива, наиболее характерна для моделей повышенной мощности.

Отсутствие автоматического управления

Устройства для автономного обогрева помещений, использующие в качестве основного источника тепла твердое топливо обладают высоким показателем инерционности. Говоря простыми словами, загружая в универсальную отопительную установку уголь, дрова, брикеты или иное твердое топливо, в вашем доме будет или очень жарко, или прохладно. Это не позволяет точно отрегулировать термостаты, контролирующие температуру воздуха в помещениях. Поэтому компании-производители «экономят» на системах автоматического управления комбинированных котлов, используя более простые системы автоматического управления.

Низкие параметры контроля автоматики для управления универсальными котлами еще больше снижают КПД комбинированных аппаратов, использующих в качестве топлива твердое топливо, как основное.

Если же в комбинированном котле установлена система автоматического контроля достаточно высокого уровня, то вы оказываетесь «привязанными» либо к сертифицированному сервисному центру, имеющему лицензию на выполнение ремонтных работ от производителя, либо к сервисным центрам, способным отремонтировать подобные системы автоконтроля, услуги которых так же недешевы.

Высокая конечная стоимость

Независимо от количества и видов используемых комбинированных котлов для отопления дома дополнительных энергоресурсов, его стоимость будет ниже, чем покупать каждый вид котла по отдельности. Но совокупное эксплуатационные затраты всегда будут больше.

Оборудование топочной

Использование комбинированных отопительных котлов может потребовать оборудование специальной комнаты, что может быть критично для домов относительно малой площади. Это связано как с необходимостью обеспечения безопасности вашего дома и семьи, так и обеспечением должного запаса топлива, к примеру, если для работы установки отапливающей частный дом необходимы уголь электричество.

Что же делать, отказаться от попытки сэкономить и мириться с дополнительными расходами или уменьшением комфортности собственного жилья? Нет, вы можете установить два котла, каждый из которых будет использовать один из имеющихся в вашем распоряжении энергоресурсов. Это будет целесообразнее и именно такое решение в перспективе позволит сэкономить ваши деньги.

 Комбинированные газовые котлы

Единственный комбинированный вид котлов, который можно рекомендовать к установке – это двухконтурные газовые котлы, которые позволяют использовать котел как для отопления, так и для горячего водоснабжения.

Каждый домовладелец, который решит купить двухконтурный газовый котел и оборудовать им свой дом, сможет экономить за счет:

• отсутствия необходимости приобретать дополнительно бойлер. Каждая из представленных на рынке моделей способна одновременно нагревать не только теплоноситель в автономной системе обогрева помещений, но и воду, поступающую в токи водоразбора;
• постепенный нагрев воды и отсутствие бака для горячей воды, который есть в любом бойлере, позволяет расходовать именно столько горячей воды, сколько вам необходимо. За счет этого, вы избавляете себя от потерь тепла, которое неизбежно, поскольку с течением времени, накопленная горячая вода остывает из-за чего включается ее дополнительный подогрев;
• малых размеров экономится площадь, необходимая для оборудования топочного помещения. Настенное исполнение двухконтурной газовой нагревательной установки позволит обойтись без приобретения дополнительного оборудования, к примеру, центробежного насоса, поскольку оно и так есть в конструкции агрегата. Это так же сэкономит полезную площадь помещений и уменьшит нагрузку на электросеть;
• отсутствия необходимости обустройства специального дымохода. Турбированные двухконтурные газовые котлы не требуют обустройства сложного дымохода, кирпичного или бетонного основания и пробивания крыши для подачи воздуха и отвода продуктов горения;
• более точного регулирования системами автоматического контроля рабочих параметров. В зависимости от климатической обстановки и степени теплоизоляции вашего дома, такая система будет в авторежиме снижать или повышать степень нагрева, то даст возможность как сэкономить в «теплые» зимние дни, так и задать параметры температуры воздуха в зависимости от присутствия в доме членов вашей семьи.

Помимо вышеперечисленных достоинств таких отопительных установок, современные модели способны работать практически при любом давлении газа в трубопроводе, что повышает их эксплуатационные характеристики.

Что же касается стоимости двухконтурных газовых котлов, если она и есть, то ненамного выше, нежели у других отопительных агрегатов. Если принять во внимание значительный срок службы и вышеприведенные плюсы отопительной установки, то можно сделать вывод о том, что приобретение и установка двухконтурного нагревательного агрегата является наиболее оптимальным способом обеспечения себя и собственной семьи горячей водой и подержания комфортной температуры в частном доме в течение зимних месяцев.

Читайте так же:

Комбинирование топлива

В настоящее время на рынке оборудования для дома имеются самые разнообразные предложения, так что выбирать есть из чего. Рассмотрим несколько отопительных систем, которые объединяет возможность применения нескольких видов топлива без радикальной смены оборудования: пока один вид энергии отсутствует, он может быть заменен другим.

Газ и дизельное топливо

Метод обогрева с помощью котла, в котором можно поменять один тип горелок на другой и перейти на альтернативный вид топлива, достаточно распространен. Второй вид горелки даже включается в базовую комплектацию такого котла. Все вопросы, которые могут возникнуть у потребителя в процессе замены горелок одного вида на другие, обычно довольно подробно освещены в инструкции. Простота этой операции основана на использования для этих разновидностей топлива одной общей камеры сгорания.

Одна схема отопления может успешно сочетать в себе два котла, которые работают на газе и на дизельном топливе, а есть варианты, при которых достаточно заменить горелку котла, чтобы перевести его на альтернативное топливо

Да, солярка и газ – это абсолютно разные виды топлива, но совмещения их использования можно считать удачным даже с технической точки зрения. Если теплообменник такого устройства сделан качественно, оно прослужит своим владельцам долго, а эффективность его эксплуатации будет соответствовать ожидаемой.

Для сооружения теплообменника часто используют сталь или чугун. Сам он может быть как изолированным, так и совмещенным. Попеременное применение газа и солярки считается экономным. Устройство и при покупке стоит не дорого, а уж в процессе эксплуатации быстро окупает себя.

Газ и твёрдое топливо

Итак, попробует сделать такую отопительную систему, при которой газ может быть дополнен твердым топливом. Для этого нужно приобрести мультитопливное устройство (котел), способное работать на угле или же на дровах.

Так выглядит система отопления, в которой одновременно используют и газ, и твердое топливо

Отличительной особенностью такого котла, который может работать с помощью газа и на твердом топливе является его оснащение специальным контрольным устройство, обеспечивающим безопасность его эксплуатации. Но все-таки специалисты утверждают, что стопроцентную гарантию безопасности использования этого котла никто не даст. Поэтому, если вы выбрали такое устройство, внимательно следите за ним в процессе эксплуатации.

Тем не менее, эти котлы относительно недороги и пользуются повышенным спросом среди владельцев небольших коттеджей.

О видах комбинированных котлов и о том, как правильно выбрать оборудование, узнаете из нашей статьи: https://aqua-rmnt.com/otoplenie/kotly/kombinirovannye-kotly-otopleniya.html.

Твёрдое топливо и электричество

В частных домовладениях часто встречают комбинированное отопление, в котором применение электричества и твердого топлива может быть совмещено. Рабочий диапазон таких устройства составляет 220-380 вольт, при этом мощность варьируется в пределах 4-9 киловатт. Существуют даже модели, в которых можно переключать три фазы.

Чаще всего котлы такого типа активно приобретаются дачниками. Почему? Ответ прост: на даче совсем не обязательно проживать круглый год. Чтобы в доме стало тепло и уютно, достаточно включить котел, когда приезжаешь на дачу, чтобы он поработал какое-то время на твердом топливе.

Сочетание твердого топлива и электричества в схемах отопления тоже не является редкостью

Может быть активирован автоматический режим, который и будет поддерживать все температурные параметры в комфортных диапазонах. Цену, которую придется заплатить за электрическую систему, нельзя назвать маленькой, но этот факт не должен смущать тех, кто настроен на комфорт, если другим путем его невозможно достичь.

Твёрдое топливо, газ и электричество

С тем, как такая комбинированная отопительная система будет выглядеть на практике, вы можете ознакомиться, взглянув на схему, расположенную ниже. В её состав входят два настенных котла и бойлер.

Можно сказать, что в этом варианте достигнута максимальная универсальность топлива. Эта технология основана на том, что отопительную функцию в ней обеспечивают не один, а несколько источников топлива. В качестве твердого топлива в этом случае можно использовать угольные брикеты, древесину, коксовые отходы и пиломатериалы.

В этой схеме использованы все преимущества взаимозаменяемости топлива. В случае перебоев с одним из видов отопления, можно использовать другой без ущерба комфортной температуре

Смешанные тепловые источники

Система, в которой функционируют смешанные тепловые источники, очень выручает в удаленной местности, когда до цивилизации не так-то просто добраться. Важно, чтобы газопровод здесь все-таки был. При возникновении перебоев в газовом и электроснабжении именно эта система способна выручить в критических ситуациях.

При наличии смешанной технологии можно, когда нет ничего другого, просто нарубить дров, которые в нашей стране найдутся всегда. Вот тут и появляется возможность по достоинству оценить все преимущества, которые обеспечивает применение альтернативного топлива.

Сочетание пиролизного и электродного котлов

Чтобы обеспечить отопление двухэтажного загородного коттеджа только на время присутствия в нем жильцов, можно воспользоваться ещё одной системой. Комбинацию топлива в ней обеспечивает не применение одного котла, который можно топить разными видами топлива, а использование сочетания разных видов котлов.

Например, можно применить котел, в основе работы которого лежит пиролизный принцип, когда топливо сжигается при недостаточном количестве кислорода и температуре 200-800 градусов по Цельсию. Этот процесс приводит к разделению древесины на три фракции: пиролизный газ, кокс и твердый остаток. Все три фракции сгорают гораздо эффективнее самой древесины.

Кроме пиролизного котла можно использовать электродный. Это отопительный котел проточного типа, работающий на электричестве. Теплоноситель в нем нагревается в результате ионизации и движении ионов к полюсам электрода. Энергия выделяется при колебании электродов. При нагреве в ионизационной камере повышается давление теплоносителя. Получается, что электродный котел становится не только нагревательным прибором, но ещё и циркуляционным насосом.

Пиролизный котел можно сочетать с электродным электрическим прибором, в общей схеме они будут отлично дополнять друг друга

Комбинированная работа этих двух устройств может даже в отсутствии хозяев поддерживать работу отопительной системы. Постепенно именно идея создания такой схемы привлекает всеобщее внимание.

Итак, использование разных видов топлива позволяет переключаться с одного из них на другое в том случае, если случаются какие-то перебои.

О разновидностях пиролизных котлов читайте в нашем обзоре: https://aqua-rmnt.com/otoplenie/kotly/piroliznye-kotly-otopleniya.html.

Как комбинировать отопительные приборы?

Мы привыкли, что в городских квартирах в качестве отопительного прибора повсеместно используются радиаторы центрального отопления. Именно они при централизованной подаче тепла обеспечивают в наших домах уют и комфортную температуру.

Радиаторы и тёплые полы

В последнее время к радиаторам стали добавлять теплые полы, которые работают или на воде, или на электричестве. Действительно в этом случае уровень комфорта существенно повышается из-за того, что нагрев происходит под нашими ногами, а потом тепло поднимается наверх.

Стоит помнить, что присутствие теплого пола не заставляет нас полностью отказаться от радиаторов. Сочетание этих двух видов отопительных приборов и есть тот самый комбинированный вариант системы отопления частного дома, когда достигается необходимая гармония и уют. Оптимальной считается следующая пропорция: 70% тепла в доме поступает от теплого пола, а всего лишь 30% от батарей центрального отопления. Чтобы получилось именно так, нужно теплоноситель для пола разогреть до 60°С, а тот, что поступает в радиаторы – до 75°С.

Если комбинацию теплого пола и радиаторов отопления базировать на использовании электрической энергии, то батареи будут электрическими, а пол будет прогреваться с помощью специального кабеля

В этой комбинированной системе обычно используют:

• Электроэнергию. Для этого подпол помещают специальный греющий кабель, а в помещениях используют электрические батареи.
• Теплоносители. Под полами прокладывают трубы, а в комнатах устанавливают обычные радиаторы.

Когда в качестве отопительной энергии используют теплоноситель, трубы можно применять самые разнообразные. В качестве материала для них используют медь, металлопластик, полиэтилен и так далее. Важно правильно рассчитать потребность в трубах, сделать обоснованную схему укладки и при проведении расчета не забыть о мощности насоса, толщине труб и силе гидравлического сопротивления. Аналогичными расчетами сопровождается и установление потребности в радиаторах для конкретного помещения.

Используя в качестве теплоносителя воду, мы будем применять для теплого пола трубы. И батареи отопления у нас будут самые обычные – с горячей водой внутри

Чтобы уменьшить сопутствующие эксплуатации комбинированных систем затраты, можно те же радиаторы установить только там, где в них есть реальная потребность: в кладовых и в некоторых других помещениях технического назначения они не нужны. Зато с наступлением настоящих морозов лучше не экономить на собственном здоровье, а прогревать помещения на полную мощность. А вот каким бывает коллектор для этой комбинации:

Подробнее о монтаже подобной системы отопления дома узнаете из нашего материала с инструкцией: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/radiatory-plyus-teplyj-pol.html.

Тёплые стены

Ещё одна возможная комбинация в системе отопления: можно вместе или вместо теплого пола использовать нагрев стен. Так же, как и в случае с полами, в конструкцию стены закладываются трубки, по которым будет циркулировать теплоноситель. При нагреве стен тепло будет распространяться равномерно, хотя сильно нагретых поверхностей в помещении и не будет.

Делая в своём доме теплые стены, следует помнить, что забивать в них гвозди, чтобы украсить их картинками или бра, нужно предельно осторожно

Распространение тепла осуществляется в основном посредством инфракрасного излучения. Такие потоки очень благосклонно воспринимаются нашим организмом. Если в качестве теплоносителя используют нагретую воду, то подключение труб осуществляется отдельными ветками с использованием лучевой схемы.

Кстати, стены могут использоваться не только для отопления, но и для охлаждения помещения. Если зимой нам необходимо тепло, то жарким летом никто из нас не откажется от прохлады, которая будет сохраняться в помещении, если по трубам пропустить холодную воду. Подобное охлаждение будет весьма кстати.

Прочие комбинированные системы

Исчерпывающий список сочетаний и комбинаций отопительных приборов и теплоносителей вам вряд ли где-то удастся отыскать. Да и вряд ли он вам нужен. Ведь выбор комбинации полностью зависит от ваших собственных возможностей и потребностей. А эти факторы индивидуальны. Обратившись к специалистам, вы сможете найти только свой оптимальный вариант.

И тогда, например, в межсезонье вы растопите камин, который решит все проблемы быстро и эффективно. Зимой же он будет играть больше декоративную функцию, а основная нагрузка ляжет на отопительную систему с котлом, работающим на жидком топливе и нагревающим радиаторы отопления.

Такой камин, конечно, вызывает приятные ассоциации и в частном доме он всегда уместен, особенно если в зимнее время основное отопление обеспечивает совсем другой, гораздо более мощный отопительный прибор

На юге нашей страны часто применяется сочетание работы газового котла и солнечного коллектора. Их объединяют в единую отопительную систему, которую снабжают автоматикой. Если солнечных дней в течение года много, такая схема будет эффективна. На протяжении лета нагрев воды для домашних нужд будет выполняться без участия газового оборудования. У северных регионов другие приоритеты. Например, в Швеции очень популярно применение тепловых насосов, позволяющих использовать для обогрева жилища тепло земли.

Надеемся, что описанные в этой статье варианты помогут вам сориентироваться в многообразии предложений и сделать правильный выбор.

Используемые источники:

• https://proekt-sam.ru/proektsistem/kombinirovannoe-otoplenie-dlya-chastnogo-doma.html
• https://otopleniesam.ru/kotly/kombinirovannye-kotly/kombinirovannye-sistemy-otopleniya-chastnogo-doma.html
• https://otoplenie-gid.ru/gde/dom/860-kombinirovannaya-sistema-otopleniya-chastnogo-doma
• https://eurosantehnik.ru/pochemu-nuzhno-obxodit-storonoj-kombinirovannye-kotly-otopleniya-doma.html
• https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/kombinirovannaya-sistema-otopleniya.html
