Кольца для колодца своими руками: пошаговая технология изготовления железобетонных колец

У того, кто строит дом в пределах города или недалеко от центрального водоснабжения, проблем нет – подключился к водопроводу и все в порядке. А вот если ваше жилье далеко от цивилизации, или просто хотите иметь экологически чистую воду для питья и приготовления пищи, то без колодца не обойтись. Прежде чем приступать к копке колодца, следует собрать сведения о водах под землей той местности, где будет вырыт источник воды.

Проще всего поинтересоваться у соседей, на какой глубине у них находится вода, и какая она по качеству. Если у них есть грунтовые воды, копайте смело — вода будет и вас! Имея минимальные строительные навыки, можно соорудить колодец из бетонных колец собственноручно.

Характерные черты устройства колодцев

Перед тем как возвести колодец из бетонных колец, важно узнать его устройство. В колодце имеются два элемента: подземный и элемент, находящийся над землей. Перед началом работ определяются с месторасположением колодезной скважины. Приступают к рытью земли на глубину, позволяющую установить фильтрацию воды, которая требуются для очистки воды от глины, пыли и других загрязнений. Гидротехническое сооружение нужно оформить защитой от проникновения сточных вод, атмосферных осадков и канализационных стоков.

Строительство колодезной конструкции состоит из 3-ех частей:

• Монтаж оголовка гидротехнического сооружения, который представляет собой верхнюю часть в колодцах, находящуюся над землей. Надземный элемент конструкции выполняет функцию защиты от проникновения сточных вод и осадков, которые способны загрязнять питьевую воду. Состоит из кровельной части, отмостки, навеса и подъемного механизма. Декорируют оголовок: деревом, камнем, штукатуркой или другими облицовочными материалами. Важно предусмотреть элемент для отведения дождевой воды, который устанавливают снаружи оголовка.
• Обустройство стволов гидротехнического сооружения. Это место, находящееся под землей в промежутке между оголовком и дном. По стволу поднимают воду с помощью ведра и веревки либо другого подъемного приспособления. Ствол шахты имеет обсадную колонну, функция которой — защищать бетонный колодец от разрушения и проникновения грунтовых вод в середину сооружения.
• Возведение водоприемной части, которая предназначена для хранения воды, ее фильтрации и отстаивания.

Водоприемная часть включает в себя обсадную колонну, фильтр и бывает 3-ех видов:

• Неполная – данная бетонная конструкция не имеет сложностей в исполнении, в ней обсадная колонна не доходит до пласта непроницаемых горных пород и вода подходит снизу. Несовершенная конструкция имеет небольшой литраж воды и подходит для небольших семей.
• Полная водоприемная часть является сложной в исполнении и имеет обсадную колонну, упирающуюся в пласт водонепроницаемых пород. Объем части накопления воды средний, а подача жидкости осуществляется через стенки колодца.
• Совершенная водоприемная часть с зумпфом. Глубина достигает полтора метра запасов воды. Применяется в случае большого количества потребления воды.

Вернуться к оглавлению

Выбор материалов

Возведение питьевых бетонных колодцев требует выбора материалов высокого качества, а именно бетонного состава тяжелых марок. Чтобы соорудить бетонную конструкцию потребуются экологически чистые, плотные, обладающие высокой прочностью материалы, которые не пропустят никаких загрязнений. Колодцы делают из сруба, камня, кирпича или бетона. Можно сделать бетонные кольца и своими руками, однако, важно соблюдать правильные пропорции при изготовлении раствора и придерживаться технологического процесса при работе с кольцами. Останавливая свой выбор на стеновых кольцах, выполненных по государственному стандарту, обращают внимание на маркировку изделий, буквы которой обозначают аббревиатуру слова, а числа – диаметр и высоту кольца.

Вернуться к оглавлению

Технология и этапы строительства

При работе с бетонными колодцами, чтобы правильно сделать конструкцию, монтаж начинают с определения удобного места для будущей скважины и рытья круглой ямы. Скважину роют на глубину полтора метра и с таким же диаметром. Дно скважины равняют, и убирают землю. Над ямой ставят подставку на трех ножках с подвесным грузоподъемным устройством. Бетонное кольцо доставляют на край скважины и крепят к крюку, после чего поднимают вверх и спускают ко дну колодезной ямы.

Выставляют правильно по уровню кольца и осуществляют заливку бетонным раствором, после чего опускают второе кольцо. Далее нужно подкопать почву под нижним кольцом и убрать ее в емкость, после чего разработать грунт ломом, киркой или кайлом. После того как уровень колец стал ниже земли, устанавливают следующее.

Лишнюю воду откачивают насосом и продолжают рыть скважину, пока ее глубина не достигнет полутора метров. Далее засыпают водоупорную глину, тщательно утрамбовывают и приступают к заделыванию стыков бетонной смесью с добавлением герметизирующего вещества.

Придают кольцам фиксацию с помощью скоб и покрывают краской против коррозии. Как только швы затвердеют, приступают к выкапыванию глины, укладке на дно пористого деревянного щита, который в последующем обсыпают песком и гравием. По окончании работ с колодцем своими руками устанавливают навес и оголовок, монтируют механизм, поднимающий воду.

Для очищения питьевой воды в колодце устанавливают донный фильтр. Монтаж которого заключается в постоянном выкапывании скважины и не прекращении работ даже, когда появилась жидкость. Копают на глубину двадцать сантиметров, выравнивают и очищают дно. После чего высыпают тридцатисантиметровый слой очищенного песка и слой щебня мелкой фракции. После засыпки фильтра откачивают несколько раз воду. Пользуются колодцами первое время только для орошения цветов и огорода, разрешается пить и готовить на колодезной жидкости только после проверки качества.

Вернуться к оглавлению

Строительство с поочередной установкой колец

Своими руками колодезную шахту роют лопатой с короткой ручкой, что упрощает работу в малом пространстве. Копают до тех пор, пока глубина скважины не достигнет полутора метров, после чего выравнивают дно и фиксируют первое кольцо. Установку первого кольца важно сделать ровно посередине. Далее продолжают убирать почву изнутри бетонной конструкции. В процессе рытья земли кольцо опускается вниз под собственным весом, как только оно сровняется с уровнем земли, крепят скобы к последующему кольцу.

Случается, что в процессе рытья скважины, кольца стоят на месте и не опускаются, тогда это свидетельствует о неправильном их расположении от вертикальной оси. Чтобы выровнять положение колец, их накрывают тяжелой плитой или камнями, под весом которых кольца начинают проседать.

Углубление по колодцу продолжается вниз, пока жидкость не начнет проступать через дно колодца, при этом откачивают насосом поступающую воду. Роют яму до тех пор, пока не достигнут грунта, насыщенного водой. Его заметить легко, жидкость пойдет с большой скоростью. Но откачку не останавливают, так как нужно еще уложить фильтр дна и выровнять его.

Вернуться к оглавлению

Установка колец в готовую шахту

Возведение колодца также может выполняться установкой колец в готовую шахту. Данная технология подразумевает поочередный спуск колец в окончательно подготовленную скважину. Однако установка колец в уже готовую шахту не пользуется популярностью и применяется не для всех видов почв. Существует риск обрушения земли еще до момента укладки колец, поэтому такой метод более опасен.

Недостатком метода установки колец в готовую конструкцию является необходимость в подъемном механизме, который необходим для опускания деталей в яму. С помощью крана кольца погружают в шахту друг на друга и фиксируют скобами.

Вернуться к оглавлению

Работы по гидроизоляции

Гидроизоляцию колодца можно сделать своими руками, бывает она внутренняя и внешняя. Гидроизоляция изнутри – это заливка бетонным раствором или специально предназначенным составом. Гидроизолирующими материалами промазывают трещины, ямки, способные разрушаться при контакте с влагой. Чтобы не ухудшить вкусовые качества питьевой воды, для гидроизоляции не советуют использовать составы с битумом.

Чтобы оформить внешнюю гидроизоляцию, делают замок из глины. Для этого роют траншею по кругу верхних колец, ширина которой 50 сантиметров и глубина 200 см. Траншея заполняется глиной и трамбуется. Получившуюся поверхность заливают бетоном и откачивают жидкость на протяжении двух-трех недель. Первое время пользуются колодцем только в бытовых целях и только после лабораторных исследований употребляют воду  пищу.

Существует несколько вариантов обустройства водопровода на участке. Часто делают колодцы из железобетонных колец. Оформить все можно своими руками, главное — изучить технологию.

Выбор места для сооружения

Сначала следует определиться с местом работы. При этом учитывают ряд факторов. Так, запрещается строительство рядом с источниками больших загрязнений, иначе вода, проходя верхние слои земли, будет впитывать вредные вещества. Это могут быть мусорные ямы или места сбора сточных вод.

При устройстве на уклоне следует выполнять постройку выше источников загрязнения.

Строить колодец не всегда выгодно. При этом учитывают гидрологический фактор. В болотистой местности использовать колодезную воду нельзя.

Кроме этого, важно обратить внимание на рельеф и тип грунта. Так, на склоне добраться до воды будет проблематично. Место расположения должно быть максимально близко к месту потребления. К тому же это уменьшит расходы на подведение воды. Но близко к дому располагать источник также не рекомендуется. Следует соблюдать интервал в 5 м. Отдельного внимания требует выбор времени копки колодца:

1. Весна. Время активного таяния снега. Копать в такое время не рекомендуется, ведь можно допустить ошибки при выборе глубины. Все зависит от повышения высоты прохождения грунтовых вод. Глубина будет недостаточной, и колодец в холодное время года пересохнет.
2. Зима. Считается лучшим временем для проведения таких работ. Точнее, конец зимы. В это время уровень залегания вод наименьший. Но в холодное время тяжело проводить работы. Зато только зимой можно выкопать колодец в местах, проходящих сквозь плавун.
3. При обустройстве глубоких шахт требуется много временных ресурсов. А работы следует проводить без перерывов. Именно поэтому потребуется правильно распределить время.

Для строительства потребуется как минимум трое работников. Один работает в шахте с помощью лопаты, наполняя землей емкости. Второй работник вытаскивает и относит ведра. Третий заменяет уставшего. Главное — делать все быстро.

Из чего состоит колодец

В основном выделяют наземные и подземные элементы. Глубина скважины должна позволить оборудовать фильтрацию.

Основные части колодца:

1. Оголовок. Представляет собой верхнюю наземную часть. Элемент выполняет защитную функцию, чтобы в источник не попали стоки и осадки. В состав оголовка входит кровельная часть, отмостка, навес и подъемная конструкция. Для декора оголовка можно использовать дерево, камень, штукатурку. Снаружи предусматривают механизм для отвода дождевой воды.
2. Стволы гидротехнического сооружения. Это промежуток между оголовком и дном. Конструкция обладает обсадной колонной. Главная цель элемента – защита бетонных колец от разрушения.
3. Водоприемная часть. Используется для хранения воды. Там жидкость фильтруется и отстаивается.

Водоприемная часть включает обсадную колонну и фильтр. При этом конструкция бывает неполной, полной и с зумпфом. В неполном варианте колонна не доходит до водного пласта и подходит снизу.

Неполная конструкция проста в исполнении и обладает большим литражом воды.

Полный вариант более сложный в исполнении, где обсадная колонна упирается в пласт водонепроницаемых пород. Часть с зумпфом имеет глубину запасов воды 1,5 метра. Применяется для большого количества жидкости.

Возведение конструкции

Удобнее всего выполнять работы в конце лета. Кольца можно опускать в уже вырытую яму или постепенно в процессе рытья. Способ копки зависит от типа грунта и характеристик местности. Для устойчивых пород делают котлован открытым способом.

Этапы возведения конструкции открытым способом:

1. Копка углубления до появления водоносного слоя. При этом диаметр углубления должен быть больше колец на 20-30 см.
2. Заглубление колец в шахту. При этом используют лебедку.
3. Расстояние между кольцами и котлованом засыпается песком, также могут использовать щебень. Швы требуют герметизации.

На хрупких рельефах используют закрытый метод строительства. Сначала следует снять 2 м верхнего слоя. Затем опускают первое кольцо. Дальше работы выполняются внутри него.

Чтобы обустроить колодец, используют железобетонные кольца размером 100-150 см в диаметре и длиной от 40 до 90 см.

При углублении на первое кольцо постепенно накладывают остальные. Это увеличивает давление на грунт, и элементы опускаются ниже. Когда добираются до водоносного слоя, происходит монтаж последнего кольца. Темпы строительства достаточно быстрые, если использовать кольца из бетона.

Когда водоносный слой достигнут, то копку продолжают до увеличения интенсивности пребывания воды. Количество жил при этом должно быть не меньше 3. Когда миссия выполнена, то работы прекращаются и возобновляются на следующий день.

Дальше жидкость из колодца откачивают, а на дно устанавливают фильтр. Для этого используют щебень, большие камни, геотекстильные прокладки. При этом важно не забивать жилы. Высота такой подушки соблюдается в пределах 30-40 см. После этих работ выжидают заполнения шахты водой. Когда уровень поднимается на 150 см, то можно оборудовать подводку труб.

Процедура чистки колодца

При обустройстве колодца и эксплуатации нередко возникает необходимость чистки сооружения. Выполнить процедуру можно самостоятельно.

Советы по чистке колодца:

1. Для начала потребуется обеспечить доступ к первому кольцу. Для этого разбирают оголовок или крышку.
2. Дальше нужно откачать воду. Процедура включает несколько этапов. Сначала она выполняется перед диагностикой, затем в процессе чистки, и окончательный этап — в конце работы.
3. Затем моют и дезинфицируют внутреннюю поверхность колец. Любые органические отложения и налет удаляются с помощью жесткой щетки. Ускорит процесс прибор высокого давления.
4. Дальше проводят визуальную оценку колодца, стенок и дна. Возможно, потребуются ремонтные работы.
5. При необходимости выполняют ремонт внутренней поверхности колодца.
6. Затем избавляются от отложений на дне и ила. Для этого используют ведро и лопату. Обычно количество таких отложений можно уместить в трех ведрах, но бывают и исключительные случаи.

При чистке может возникнуть необходимость в замене донного фильтра. Для этого потребуется гравий. Такой слой очистит воду и укрепит слой грунта на дне. Нередко чистку проводят с помощью насоса.

Установка колодезных колец имеет много особенностей. При работе потребуются помощники. Колодец с кольцами из бетона можно делать несколькими способами. Можно вырыть котлован и опустить кольца, а можно опускать их по мере продвижения копки.

Желая обеспечить дом или дачу чистой водой для питья и полива растений, многие задумываются о том, чтобы построить колодец из бетонных колец своими руками, но, если опыта в этих делах не достаточно, стоит предварительно ознакомится с технологией строительства и всеми возможными нюансами.

Содержание В мире централизованного водоснабжения колодцы все же не изжили себя и продолжают пользоваться популярностью, ведь они являются надежным страховочным фондом на случай перебоев подачи живительной влаги, а иногда и ее единственным источником. Колодцы – это гарант того, что в доме или на даче всегда будет свежая вода. Колодец — важнейшее строение на даче: он обеспечит вас водой для полива, летнего душа и приготовления пищи

Конечно, только при условии, что он выполнен в соответствии с технологией и обслуживается по всем правилам. С точки зрения технических аспектов, ничего сверхсложного в строительстве колодца нет, а вот физическая работа будет очень даже нелегкая.

Выбор между колодцем и скважиной

Тяжело ответить на вопрос, что лучше. В каждом индивидуальном случае на решение влияет много факторов.

Чтобы получить источник воды, вам нужно выбрать между колодцем и скважиной

• Глубина залегания вод. Обычно, глубина колодца не превышает 15 м, если водоносный слой находится ниже, то из экономических и практических соображений можно подумать о скважине.
• Самостоятельное строительство. Человеку без опыта, обустройство колодца будет понятнее и легче в исполнении, чем процесс бурения скважины.
• Препятствия. Есть и еще один важный момент – подземные камни. Если такой попадется по ходу бура, то пройти его, будет очень тяжело, а иногда и невозможно. В случае с колодцем и его большим диаметром шахты дело обстоит проще.
• Оборудование. Специальный инструмент для рытья колодцев не потребуется.
• Обслуживание. Дно скважины или колодца со временем будет заиливаться, и несложно догадаться какую конструкцию легче почистить.
• Перебои в работе. У колодца таковых нет (при условии регулярной чистки), а вот подача воды из скважины, часто зависит от работы насоса, если он электрический.

Немного о доступных водоносных слоях

Схема: залегание водоносных слоев

• Верховодка. Находится ближе всего к поверхности и пополняется благодаря осадкам, из-за чего ее наполненность постоянно меняется, а в засушливые поры и зимой может и вовсе пропасть. Кроме этого она подвержена загрязнению стоками от очистных сооружений.
• Грунтовые. Залегают на глубине 6-20 м и расположены между двумя водоупорными слоями, но не имеют избыточного давления, поэтому уровень воды в шахте колодца остается практически неизменным. Наблюдают лишь незначительные изменения в разную пору года.
• Артезианские воды расположены на значительной глубине, сильно зажаты между двумя водоупорными слоями из-за чего находятся под давлением , а при пробивании пласта фонтанируют на поверхность. Качество воды не вызывает сомнений, а вот строительство и обслуживание колодца особой конструкции, обычно, не рентабельно.

Как выбрать место для колодца и когда начинать копать

Существует целый арсенал народных методов поиска воды и определения места под колодец, большинство из них не подвергается сомнению, а лозоходство и по сей день пользуется популярностью. Специалисты же рекомендуют, как минимум расспросить соседей или самостоятельно измерить глубину ближайших сооружений. Но точный результат может гарантировать только разведочное бурение. Расположить на участке колодец нужно в том месте, где ему не грозит загрязнение бытовыми стоками (например, вдалеке от дачного туалета).

Обнаружение водоносных слоев с помощью народного метода — лозоходстваЧитайте также:

16 отличных сортов слив для Подмосковья

</span>

Устройство колодца шахтного типа

Конструкция колодца достаточно простая, но это никаким образом не должно влиять на точность расчетов, качество работ и ответственность в их исполнении. Условно колодцы можно поделить на три основных составляющих части:

• Водоприемник – как понятно из названия служит для фильтрации и сбора воды.
• Ствол – вся конструкция колодца в толще грунта над приемником.
• Оголовок – надземная часть, которая оборудована подъемным механизмом и крышей, защищающей шахту от мусора.

Схема: устройство колодца

Типы водоприемника, какой выбрать?

Водоприемник обычного шахтного колодца бывает трех типов:

• Неполный водоприемник самый распространенный вариант и значит, что шахта не достигает нижнего водоупорного пласта, а вода проступает через дно и стенку.
• Полный водоприемник доходит до водоупорного слоя и вода просачивается только через специально подготовленные стенки шахты.
• Полным водоприемником с расширителем называется конструкция, которая не только достигает нижнего водоупорного слоя, а и углубляется в него, формируя нишу для накопления запаса воды. Нижнюю его часть часто делают расширенной.

Схема: виды колодца по типу водоприемника

Важно! Думать, что чем больше воды в колодце, тем лучше в корне неверно. Важно правильно рассчитать баланс между суточным потреблением и объемом, иначе застой со всеми вытекающими последствиями неизбежен.

Материал для шахтных колодцев

Бетонные кольца для строительства колодца

Кирпичная кладка достаточно трудоемкий процесс, а сам материал должен быть качественным, обладать хорошей водонепроницаемостью. В случае с кирпичной кладкой очень тяжело добиться хорошей гидроизоляции, которая не пропустит верховодку внутрь шахты. Бетонные кольца позволяют просто и гораздо быстрее построить колодец, который будет отвечать всем требованиям по техническим и санитарно-гигиеническим нормам.

Основы техники безопасности

Неопытные домовладельцы нередко пренебрегают элементарными правилами и подвергают опасности не только себя, а и напарников. Чтобы избежать нелепых травм, нужно соблюдать хоть некоторые элементарные правила.

• Человек, находящийся в шахте должен защитить голову каской. Всякое бывает, сорвавшееся вниз ведро или упавший инструмент не редкость.
• Канаты, веревки, тросы, кольца – все, что связано с подъемом, тщательно проверяют перед началом работы.
• Капающего шахту человека обязательно страхуют веревкой, а если глубина колодца свыше 6 м, то двумя: рабочей и страховочной.

Строительство колодца обязательно должны осуществлять несколько человек

• В грунтах встречаются, так называемые газовые карманы, и поскольку в шахте воздухообмен не быстрый по мере опущения периодически поджигают свечу. Ее пламя должно гореть равномерно, что указывает на достаточное количество кислорода, если огонь гаснет, яму нужно проверить.

Совет! Проветрить шахту можно несколькими способами. Легче всего это сделать при помощи плотного одеяла, которое несколько раз опускают до дна и поднимают обратно на веревках. Также ускорить газообмен поможет опущенный на дно шахты вентилятор.

Технология и этапы строительства колодца из бетонных колец

Навряд ли кто-то соберется выливать бетонные кольца самостоятельно, ведь это не только сложный и трудоемкий процесс, но и бессмысленный. Намного проще купить уже готовые изделия в нужном количестве, которое легко высчитать, зная глубину залегания грунтовых вод.

Читайте также:

Дизайн цветочной клумбы. ТОП-10 простых и эффективных приемов

</span>

Совет! Неполный колодец из железобетонных колец является самым популярным вариантом, не только из-за простоты монтажа, а и благодаря соотношению цена-качество.

Строительство колодца с поочередной установкой колец

Шахту всегда копают лопатой с короткой рукояткой вручную, с таким инструментом намного легче будет управляться в ограниченном пространстве. Когда яма соответствующего диаметра будет глубиной около полуметра, проверяют ровность дна и устанавливают первое кольцо. Важно чтобы оно стало ровно посередине шахты и не уперлось в одну из стенок. После этого продолжают выкапывать землю, но уже внутри железобетонного изделия. По мере выемки грунта, кольцо будет постепенно углубляться под собственным весом и когда достигнет верхним краем уровня земли, сверху на него устанавливают и закрепляют скобами следующее кольцо.

Строительство колодца по методике поочередной установки колец

Установка колец в готовую шахту

Существует еще один способ строительства, когда кольца по очереди опускают в полностью вырытую до водоносного слоя шахту. Но такой метод менее популярен и возможен далеко не на всех типах грунта. Опасно и то, что в любой момент, даже еще до укладки, земля может обрушиться. Бетонные кольца опускают в яму краном, ставят друг на друга впритык и фиксируют стальными скобами по окружности соединения.

Метод строительства колодца: установка бетонных колец в шахту

Внутренняя гидроизоляция

Все швы между кольцами заделывают раствором или специальным уже готовым составом. Промазывая их, не забывают о трещинах и ямках, которые под воздействием влаги будут быстро разрушаться и станут причиной разгерметизации шахты. Категорически не рекомендуют использовать растворы, в составе которых есть битум, поскольку они могут значительно испортить вкус воды.

Обработка швов колодца из бетонных колец

Внешняя гидроизоляция колодца

Гидроизоляция колодца снаружи будет препятствовать поступлению в шахту верховодки, Для этого делают, так называемый глиняный замок. Вокруг последних колец вырывают траншею шириной около 0,5 м и глубиной в 1,5-2 м. В нее засыпают и плотно утрамбовывают глину. В результате она должна лечь чуть выше уровня почвы ближе к колодцу, и обеспечить уход осадков по уклону от шахты.

Схема: внешняя гидроизоляция колодца

Площадку бетонируют. В течении последующих 2-3 недель воду необходимо несколько раз откачать. Использовать ее можно для бытовых нужд, а вот для питьевых целей лучше только после заключения из лаборатории.

Когда нужен донный фильтр, и каким он должен быть

Для того, чтобы вода в колодце оставалась чистой и прозрачной, не обязательно устанавливать дорогие системы очистки, достаточно прибегнуть к проверенному веками способу, а именно организации донного фильтра. Он представляет собой прослойку из камней разной фракции, которые задерживают примеси, пропуская наверх лишь очищенную воду. Способ обустройства фильтра зависит от типа грунта на дне шахты, объема подземных вод и скорости их поступления.

Устройство донного фильтра для колодца

• Плотное глиняное дно. Такой грунт вода не размывает и подается в чистом виде, поэтому колодцу не нужен дополнительный фильтр. Более того, он может навредить, перекрыв ключи.
• Мягкое глиняное дно может размываться активными потоками, из-за чего вода становится немного мутной. Исправить ситуацию поможет слой щебня высотой около 20 см.
• Песчаное дно, через которое вода просачивается медленно, всегда нуждается в фильтре, который укладывают в несколько слоев. Первым будет промытый песок, следующим слоем засыпают мелкую гальку, гравий или шунгит размером до 1 см, а последним ляжет щебень или камни размером от 5 см. Высота каждого слоя 15-25 см.
• Плавун на дне шахты. Собственно это тот же песок, но размытый водой до почти жидкого состояния. В таких колодцах кроме обустройства донного фильтра часто требуется установка деревянного или более современного металлического щита с отверстиями диаметром около 1 см. Его опускают на дно, а сверху засыпают слой крупного камня и мелкой гальки по 15-20 см.

Оголовок красиво и функционально

Завершающей стадией строительства любого колодца станет установка оголовка – красивой и функциональной детали. В основе оголовка лежит примитивный подъемный механизм, но также он предназначен защитить источник от загрязнения. В красивом исполнении может стать отличным элементом декора на участке. Также на этапе строительства желательно продумать организацию подачи воды в летний душ, есть он имеется на вашем участке.

Оголовок колодца оформляется по усмотрению хозяина участка

Что нужно знать о строительстве колодца из бетонных колец: видео

Процесс строительства колодца своими руками: фото

Для качественного монтажа колодца из железобетонных колец необходимо знать все характеристики этого строительного материала. Централизованное водоснабжение на даче имеется далеко не у всех, поэтому создание на участке колодца является проблемой, на которую необходимо обратить внимание. Железобетонные кольца обладают определенными преимуществами и недостатками. Строительство колодцев из них существенно облегчает процесс выполнения работы.

Подготовка к монтажу колодца

Проект производства работ (ППР) по обустройству колодцев из железобетонных колец предполагает не только выкапывание земли и первичную подготовку сооружения к эксплуатации. ППР должен включать стоимость монтажа насосной системы. Итак, выкопанный колодец, имеющий достаточный дебет, является стартовым условием для дальнейшего обустройства системы водопровода.

Чтобы в дом не приходилось носить воду в ведрах, ППР предполагает проведение следующих основных видов работ по монтажу колодца:

• гидроизоляция сооружения (при необходимости с помощью «стакана»);
• утепление колодца;
• проведение трубопровода;
• устройство насосной системы;
• выполнение бетонных площадок и лотков;
• монтаж системы фильтрации и доочистки воды.

Лопата — основной инструмент, необходимый при выполнении работ по обустройству колодца. Потребуются также шланг и ведро. Строительство колодца может потребовать наличия специального устройства для подъема грунта из шахты. Применение пожарного гидранта в колодце подходит в том случае, если сооружение теплоизолировано. Вместе с тем понадобятся следующие виды инструментов:

• молоток;
• веревочная лестница;
• ножовка;
• трос;
• цепь;
• глубинный насос.

Потребуется строительный уровень для проверки горизонтальности устанавливаемых жб колец. Для засыпки дна колодца следует подготовить щебень мелкой и крупной фракции. Для получения прочного сооружения необходимо осуществить выбор качественных железобетонных изделий.

Характеристики колец из железобетона

Железобетонные кольца, из которых осуществляется монтаж водопроводных колодцев, изготавливаются согласно ГОСТ 8020-90. В нем установлен перечень технических характеристик сборных колец из железобетона для колодцев. Такие типы заготовок имеют ряд отличий друг от друга, к примеру, по диаметру, который может составлять 750-2000 мм с шагом в 250 мм. Если учитывать высоту колец, то стандарт параметра составляет 800-900 мм. Железобетонные изделия, а именно кольца, делятся на 2 подгруппы:

• с замком в торцевой части;
• без замка.

Замок обеспечивает создание более герметичного соединения железобетонных колец друг с другом. Сооружение отличается прочностью и герметичностью. Изделия без замка укрепляются с помощью металлических скоб. В целом железобетонным кольцам присущи следующие достоинства:

• прочность и надежность элементов;
• непродолжительность и простота установки.

Срок службы сборных жб колец для обустройства колодцев исчисляется десятилетиями в любых климатических условиях, если изготовлены они согласно ГОСТ. Эта характеристика зависит от свойств используемого армированного бетона. Недостатком изделий является их значительный вес, хотя эта характеристика не считается критичной. Сметчик, определяя нужное для строительства количество блоков, сначала делает расчет объема жб колец для колодцев. Для этого можно использовать следующую формулу:

V = Lх3,14хR (где V — объем скважины, L — высота конструкции, R — радиус).

Точная расценка на жб кольца устанавливается в зависимости от их объема. Обычно норма составляет 0,16-0,54 м. А объем будущего сооружения зависит от величины колец.

Выбор железобетонных колец

Вопрос, связанный с выбором жб колец, следует решать ответственно. Приобретать материал рекомендуется после тщательного изучения всех характеристик этих изделий и проведения необходимых расчетов. Важно, чтобы на их поверхности не было каких-либо повреждений, включая трещины или раковины. Иначе кольца будут подвергнуты быстрому разрушению в процессе эксплуатации.

Ржавчина на монтажных петлях, торчащих на поверхности бетонных изделий, недопустима. Если она присутствует, то это свидетельство процесса коррозии. В результате подъем изделия без разрыва петлей будет невозможным. Приобретая качественную заготовку, необходимо проверить наличие паспорта, содержащего информацию о составных материалах.

Футерование железобетонных колец представляет собой надежную защиту изделий от ржавчины. Оно позволяет осуществить качественную реконструкцию жб колодцев изнутри. Если канализация станет разрушаться, начиная с резервуара, то предотвратить этот процесс можно будет только с помощью футеровки. Она представляет собой современную полимерную защиту, обеспечивающую длительность срока службы бетонных колец.

Использование полиэтиленовых листов для футеровки позволяет предотвратить образование всевозможных наростов на стенах колодца изнутри. Герметизированную поверхность можно с легкостью почистить при необходимости. Это способствует улучшению эксплуатационных характеристик сооружений.

Требования к монтажу стационарного дачного колодца

Перед осуществлением монтажа колодца из железобетонных колец владельцу дачного участка необходимо определиться с тем, в какой период будет использоваться сооружение. Возможно, что подача воды осуществляется только летом, а хозяин планирует постоянное проживание на даче. В этом случае монтаж канализационного колодца будет иным, с учетом эксплуатации сооружения в течение круглого года.

Схема, позволяющая монтировать водопроводную систему, предполагает наличие на территории участка источника электроэнергии. Это связано с тем, что потребуется осуществить монтаж насоса в колодец для подачи воды. Установка электрической насосной станции для подачи воды в колодец требует разработки всех необходимых чертежей. Воспользовавшись этим традиционным способом, можно осуществлять монтаж канализационных колодцев с водопроводом самостоятельно.

Летний источник питьевой воды является временным сооружением, поэтому его конструкция может быть стационарной либо разборной. Обычно она эксплуатируется 2-3 месяца. Чтобы не истратить на монтаж такого сооружения слишком много физических усилий и материальных ресурсов, необходимо следовать приведенным ниже рекомендациям:

• заранее выбрать погружной или поверхностный насос;
• учитывать глубину закладки трубопровода (0,5-0,8 м);
• выделить специальную площадку, где будет размещено устройство;
• предусмотреть систему слива для стационарного варианта.

Смонтировать постоянный водопровод можно, воспользовавшись коллекторным соединением. Система должна функционировать за счет таких элементов конструкции, как:

• насосная станция;
• накопительный бак;
• водонагреватель.

Перед тем как будет выполняться установка колец с учетом требований ППР, необходимо разобраться с местом, где расположен источник воды. Вначале потребуется исследовать уровень залегания подземных грунтовых вод. Чтобы поиск был удачным, можно воспользоваться разными способами.

К примеру, это могут быть стеклянные баночки, имеющие одинаковый размер. Они должны быть расставлены по всей территории приусадебного участка. При этом дно каждой из них должно быть вверху. Через некоторое время требуется проверить все баночки: образовался в них конденсат или нет. Чем его больше, тем более близким считается расположение водоносного слоя.

Проведение земляных работ своими руками

После выбора наиболее подходящего участка, можно приступать к выкапыванию земли, учитывая размеры колец. Выполнять этот вид работ лучше с помощником, чтобы напарник подстраховывал другого человека сверху. Вначале необходимо подготовить яму глубиной 1 м, что позволит накатить на нее кольцо из железобетона. Опускать его вниз следует только после проверки вертикальности осадки с помощью отвеса.

Обнаружив отклонение, можно использовать лопату для того, чтобы его исправить. Выполняя земельные работы, следует учесть правило: чем большую глубину будет иметь вырытая яма, тем медленнее будет осуществляться монтаж. Чтобы выкопать каждый последующий метр, нужно время. Как правило, на это будет уходить половина дня. Затем необходимо проследить, чтобы каждое кольцо в яме просело вниз, как это описывает видео ниже.

При монтаже каждого следующего изделия требуется использовать кувалду, позволяющую вбить кольцо в яму. Если оно не расположено точно на предыдущем изделии, поправить получившееся отклонение можно с помощью лома. Кому-то из напарников потребуется привязать себя веревкой за пояс, укрепив ее другой конец на поверхности, чтобы спуститься в колодец, когда он будет вырыт до глубины 3 м.

После выполнения земельных работ до конца в колодцах требуется проводить обустройство дна. «Подушку» из щебня делают слоем в 10 см. Это позволит исключить попадание мутной воды в наполняемое ведро. Если не соблюдать правила установки колец, то между ними могут появиться крупные щели. Делать в таком случае ремонт сооружения будет практически невозможно. Для заделки между кольцами мелких щелей в канализационных колодцах подходит глина.

На поверхности земли вокруг колодца на расстоянии 50 см необходимо освободить участок от излишней почвы. Затем его промазывают глиной и трамбуют. Это позволяет задержать на поверхности излишки воды.

Строительство сруба над колодцем

Выполнив колодезный ворот из бревен, можно проделать в нем сквозные отверстия, чтобы вставить металлический штырь для ручки. Для обустройства колодцев обычно используется цепь, закрепленная посередине ворота. Чтобы защитить сооружение от дождя необходимо позаботиться о подготовке крыши, выбрав подходящий дизайн.

Наземная часть колодца из железобетонных колец обычно представляет собой сруб. Для сооружения крыши или домика используются брусья, песчано-цементные блоки. Выполняют постройку в едином стиле с жилым строением.

Для прикрытия деревянного сруба можно использовать навес, дизайн которого выбирается в зависимости от функций сооружения. Он должен обеспечивать защиту от осадков. Чтобы правильно оформить колодец на даче, потребуется представить общую картину готового домика, украшающего участок.

Если цена сруба не устраивает, то его можно заменить более дешевым материалом, к примеру, искусственным камнем. Натуральный строительный материал используется в основном при создании декоративных колодцев, выполняющих эстетическую функцию. Чтобы изготовить верхнюю часть колодца, зачастую используется дерево — красивый и надежный материал.

Для столбов используются бревна, обладающие гладкой либо резной поверхностью. Для отмостки вокруг сооружения можно использовать бетон или тротуарную плитку. Крыша может иметь открытый и закрытый тип.

Колодец, выполненный согласно требованиям СНиП, предполагает использование современных технологий строительства. Это обеспечивает обустройство функциональной системы водоснабжения. Только так можно осуществить монтаж холодного и горячего водопровода к дому.

Для строительства колодезных шахт когда-то использовали только природные материалы: камни и бревна. С появлением железобетонных изделий технология возведения объектов автономного водоснабжения намного упростилась.

Сейчас для укрепления стенок шахты в ход идут железобетонные кольца для колодцев, которые выпускаются в заводских условиях. Однако изготовить такие элементы можно и самостоятельно – технология достаточно проста, не требует особых навыков и дорогостоящих материалов.

Мы подскажем вам, какой размер колец лучше выбрать для колодца, опишем методику изготовления бетонной смеси и способы сооружения разъемных форм для заливки конструкции. Пошаговую технологию мы дополнили наглядными фото-инструкциями, схемами и видео-роликами.

Типовые размеры железобетонных колец

Если по каким-то причинам готовыми изделиями воспользоваться нельзя, то владельцу загородного или дачного участка стоит подумать о вариантах их самостоятельного изготовления.

Для этого необходимо из подручных материалов сделать форму, установить в нее арматурную сетку, а затем залить бетонный раствор, замешанный в строго определенных пропорциях.

На заводах, выпускающих железобетонные изделия и конструкции, используется специальная маркировка продукции. Типовые размеры колодезных колец:

• высота стандартна и составляет 900 мм;
• толщина – 70-140 мм;
• диаметр – 100-200 мм.

Толщина стенки цилиндра и его диаметр могут быть разными.

Основные размерные параметры железобетонного кольца для колодца: Dв — диаметр внутренний, Dн — диаметр наружный, H – высота (+)

С увеличением диаметра кольца и толщины его стенок повышается расход бетона. Масса изделия также зависит от данных размеров. Для уменьшения массы готового изделия стараются снизить только высоту жб-кольца, а стенки делают как можно толще.

В продаже можно увидеть изделия высотою 350, 450 или 500 мм. Их называют еще доборными кольцами и устанавливают при завершении работ, когда изделие стандартных размеров уже не входит целиком во выкопанный колодец.

Еще один способ “законного” снижения массы колодезного кольца заключается в обязательном использовании армирующей сетки. При этом толщина стенок может быть 6-8 см, что не ухудшает прочностные характеристики изделия. Поэтому своими руками лучше делать жб кольца с армированием для строительства колодца на участке.

Снижать вес колодезного кольца приходится для того, чтобы не использовать грузоподъемную технику во время проведения монтажных работ. Это важно для дачников и садоводов, решивших не только изготовить изделия своими руками, но и перемещать их по участку без привлечения спецтехники.

Самодельные кольца – практичное и доступное решение не только для обустройства колодца, но и для решения других задач. Например: создания дренажного колодца или сливной ямы.

Галерея изображенийСобственноручным изготовлением бетонных колец чаще всего занимаются для строительства водозаборных колодцевИх весьма выгодно использовать в сооружении смотровых и поворотных колодцев ливневой и дренажной канализационных системБетонные кольца собственноручного производства гарантируют снижение расходов в организации автономной канализацииКороткие бетонные кольца отлично смотрятся в качестве элементов ландшафтного оформления территорииБетонные кольца для строительства колодцаПоворотный канализационный колодец из ж/б кольцаУстройство септика из бетонных колецКольца из бетона в обустройстве участка

Замешивание бетонной смеси

Для приготовления бетона, идущего в дальнейшем на изготовление колец, понадобится:

• цемент (вяжущий материал);
• песок (мелкий заполнитель);
• щебень (крупный заполнитель);
• вода.

Для получения качественного бетона покупают цемент марки «400», упакованный в бумажные мешки по 25 кг. Если сразу использовать строительный материал не предполагаете, то побеспокойтесь о его правильном хранении.

Мешки складируют в сухом месте. Еще лучше пересыпать цемент в закрытые железные емкости. При возможности используйте приобретенный цемент сразу же после покупки.

Использование треноги для опускания железобетонных колец в колодец, а также подъема грунта на поверхность из шахты

Для замеса бетона запаситесь кварцевым песком, который считается идеальным мелким наполнителем. Илистые, глинистые и иные виды примесей, содержащиеся в привезенном сыпучем материале, негативным образом скажутся на качестве бетонной смеси. Поэтому такой песок промывают водой, избавляя его от ненужных примесей.

Не всякий щебень подходит для замеса бетона, идущего на отливку колец. Выбирают гранитный щебень с зернами, имеющими кубическую форму, способствующую лучшей сцепке материала с другими ингредиентами бетонной смеси.

Не следует использовать щебень пластинчатой (игольчатой) формы. Щебень, загрязненный глиной, также до замеса промывают водой.

Для отливки железобетонных колец приобретается гранитный щебень с размером фракций, не превышающих четверти толщины изделия. Для кольца с 10-сантиметровой стенкой подойдет щебень, размер зерен которого не будет превышать 20 мм.

Виды щебня: крошка, мелкий, средний, крупный. Для изготовления бетона подходит щебень среднего размера с фракцией до от 5 до 20 мм

Соотношение ингредиентов в бетонном растворе

Свойства бетонного раствора напрямую зависят от количества компонентов, входящих в его состав, а также от их объема и массы. При составлении соотношения между тремя основными ингредиентами, необходимыми для получения качественного бетона, исходят из того, что количество цемента равно единице.

Для отливки колодезных колец затворяют бетонную смесь, взяв цемент, песок и гравий в пропорциональном соотношении по объему 1:2:3 или по массе 1:2,5:4.

Например, в емкость засыпают ведро цемента, два ведра песка и три ведра гравия. Добавляют полведра воды. Или берут 100 кг цемента (4 мешка), добавляют 250 кг песка и 400 кг щебня. Добавляют 50 литров воды.

На приготовление одного кубометра бетона уходит 300 кг цемента М-400, 750 кг песка и 1200 кг щебенки. Смесь разбавляется 150 литрами воды.

Как высчитывается количество воды?

Вода влияет на подвижность бетонной смеси и на прочность изделий после ее затвердевания. Соотношение воды и цемента в растворе называют водоцементным отношением и обозначают В/Ц.

Для железобетонных колец данное значение должно составлять не более 0,5-0,7. В рассмотренных выше примерах В/Ц равнялось 0,5. При этом массу или объем взятого цемента делят пополам и получают необходимый литраж воды.

Более жидкий раствор легче заливать в формы и трамбовать, но его придется дольше держать в заготовке. Увеличивается время на первичное затвердевание раствора.

Смесь, не расползающаяся после сжатия ее ладонью в комок, позволяет сразу же снимать заготовку и использовать ее для штамповки следующего изделия. Правда, трамбовать ее удобнее с помощью вибраторов.

Способы замеса бетонного раствора

Ручной способ перемешивания компонентов бетонной смеси сейчас используется редко. Бетономешалки заводского и кустарного производства лучше справляются с этим трудоемким занятием.

Загрузка бетономешалки вручную компонентами, необходимыми для приготовления бетонного раствора нужной консистенции

В бетономешалку засыпают песок и цемент, далее добавляют воду, а потом щебень, предварительно смоченный водой. Получив однородную массу, оборудование выключают и переливают раствор в емкость на колесах. Это позволяет довезти тяжелый бетон до места заливки кольца.

Изготовление разъемных форм

Перед тем как заняться изготовлением колец для строительства колодца своими руками, надо сначала смастерить металлическую разъемную форму для заливки бетона или деревянную опалубку из составных частей. И то, и другое делается из подручных материалов, имеющихся на участке или позаимствованных у друзей.

Готовые формы для изготовления ж/б колец предлагают многие компании. Приобретать их для одного раза нерентабельно, лучше взять в аренду. Можно посмотреть, как они сконструированы, и позаимствовать некоторые элементы для сборки собственной формы.

Галерея изображенийДля заливки ж/б колец, требующихся в обустройстве частного участка, можно купить или арендовать готовую опалубкуВыполненные из листового металла пресс-формы предложены в обширном размерном диапазонеК пресс формам прилагаются ограничители ширины стенки кольца, позволяющие добиться равенства толщины во всех точках изделияКонструкция опалубки продумана так, чтобы установка и съем были наименее трудозатратнымиДля отливки бетонных элементов квадратного сечения можно подобрать готовую опалубку соответствующей конфигурацииПри необходимости в изготовлении узких железобетонных колец лучше подобрать опалубку соответствующей высоты, а не заливать форму до половиныДля того чтобы не бурить в стенке железобетонного кольца отверстие под ввод коммуникаций на объекте, лучше во время заливки заложить гильзуЕсли предполагается изготовление железобетонного кольца, надо перед заливкой бетона устроить внутри опалубки арматурную сетку и вывести монтажные петлиИзготовление кольца в заводской опалубкеПресс-формы заводского производстваОграничители ширины заливаемого кольцаПреимущества готовой металлической опалубкиБетонные элементы с квадратным сечениемУзкие кольца из железобетонаФормирование входных отверстий в кольцеАрмирование бетонного кольца перед заливкой

Как сделать металлическую форму?

Самодельная разборная форма, состоящая из двух колец разного диаметра, изготавливается из металлических бочек, труб, воздуховодов и других металлоконструкций, подходящих для этой цели.

Два цилиндра, вставляют один в другой так, чтобы между ними оставалось одинаковое расстояние, равное толщине колодезного кольца. Чтобы внешнюю и внутреннюю часть формы можно было легко снимать после схватывания бетона, надо разрезать их на две части болгаркой.

Внутренний цилиндр удобнее снимать, если он будет состоять из трех отдельных частей. Хотя и с двумя можно управиться, только придется дольше повозиться внутри кольца.

На всех составных частях формы необходимо предусмотреть наличие крепежных элементов, не позволяющих форме раздвигаться во время заполнения межкольцевого пространства бетоном.

В качестве крепежа используют:

• дверные или оконные навесы;
• приваренные ушки, стягивающиеся болтовым соединением;
• другие приспособления, способные справиться с поставленной задачей.

На стенки цилиндров желательно приварить ручки, чтобы было удобнее отрывать форму от бетона. Чтобы максимально облегчить процесс съемки формы, надо поверхности цилиндров, соприкасающиеся с бетоном, выстилать полиэтиленовой пленкой. Можно смазывать их отработанным машинным маслом, но это не приветствуется экологами.

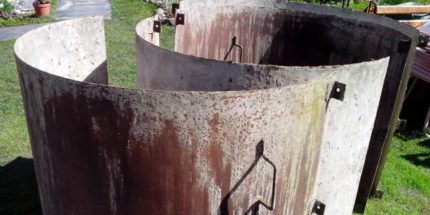

Самодельная форма для отливки бетонных колец для строительства колодцев, сделанная из листов железа, согнутых в виде цилиндров

Чтобы выдержать одинаковые расстояния между цилиндрами, используют деревянные или металлические распорки, надежно фиксирующие положение двух кольцеобразных частей формы.

Важно добиться того, чтобы наружная заготовка формы опалубки для железобетонных колец легко открывалась наружу, а внутренняя – также свободно отодвигалась в противоположную сторону.

Установка металлокаркаса внутрь формы, стенки которой обвернуты полиэтиленовой пленкой. Края пленки закреплены на опалубке прищепками

Как собрать деревянную опалубку?

Хорошему плотнику нетрудно сделать опалубку для отливки бетонных колец из обрезков пиломатериала. Две цилиндрические поверхности получают из деревянных колец, к одной стороне которых прибивают доски. Их толщина должна быть не менее 20 мм, но не более 40 мм.

С обеих сторон доски хорошо остругивают, делая поверхность максимально гладкой. Для удобства разборки деревянный цилиндр разрезают на четыре части. Для скрепления соседних заготовок используют деревянные планки, засовы, крючья, стальные скобы и другие приспособления.

Внутренняя стенка деревянной опалубки, имеющая меньший диаметр, собирается аналогичным образом. Только за основу берутся два деревянных кольца меньшего диаметра и такая же доска (20-40 мм) для обшивки. Если в первом случае доски прибивают по внутреннему кругу, то во втором – по внешнему.

В итоге получается два приставных цилиндра, образующие между своими поверхностями пространство, заполняющееся впоследствии бетоном. Меньший цилиндр распиливают на три части. Если распилить пополам, то необходимо предусмотреть наличие небольшого зазора (1,5-2 см), облегчающего съемку внутренней опалубки.

Деревянная опалубка для железобетонных колец, обитая изнутри тонким листовым железом, позволяющим сделать боковую поверхность изделий гладкой и ровной

Методика изготовления деревянных колец

Деревянные кольца для опалубки выпиливают из квадратного щита, сбитого из 20-миллиметровых досок, уложенных в два слоя перпендикулярно друг другу. Первый слой укладывается поперек, а второй – вдоль.

Сторона квадратного щита высчитывается с учетом:

• внутреннего диаметра бетонного кольца (1000 мм);
• толщины его стенки (80 мм);
• толщины доски опалубки (20 мм);
• ширины деревянного кольца опалубки (150 мм).

В скобках приведены примерные числа, позволяющие посчитать сторону квадратного щита. Итак, к 1000 мм прибавляем два раза по 20 мм, затем два раза по 80 мм и два раза по 150 мм. В итоге получаем: 1500 мм или 1,5 м.

Из одного щита выпиливают сразу большое кольцо для внешней опалубки и малое кольцо для внутренней опалубки. Кольца размечают на щите с помощью карандаша и веревки, заменяющей циркуль.

Гвоздь вбивают в точку пересечения диагоналей квадрата, которую находят путем пересечения двух натянутых бичевок, соединяющих противоположные углы щита.

Щит и опалубка под бетонные кольца. Пояснения к схеме: 1 – арматура, 2,3 – наружные и внутренние распорки, 4 – опалубка, 5 – щит из брусков, 6 – деревянные вкладыши

К гвоздю привязывают веревку и, отмеряя необходимые расстояния, вычерчивают карандашом четыре концентрические окружности. Радиус самой большой окружности равен 750 мм, второй – 600 мм, третьей – 500 мм, а четвертой – 350 мм.

Далее ножовкой, электролобзиком или бензопилой пилят по вычерченным окружностям, получая два кольца опалубки. То же самое проделывают еще раз, получая вторую пару колец.

Остается прибить к кольцам с нужной стороны доски, толщина которых составляет 20 мм, а длина – один метр (высота бетонного кольца). Доски располагают друг к другу как можно плотнее.

После изготовления цилиндрических стенок внешней и внутренней опалубок, приступают к их распиливанию на четыре части. Так получают разъемную деревянную форму для изготовления железобетонных колец в домашних условиях.

Изготовление армирующего каркаса

Использование армирования позволяет уменьшить толщину кольца, а следовательно и его вес. При этом прочностные характеристики изделия и срок его эксплуатации увеличиваются.

Для армирующего каркаса потребуется:

• стальные стержни диаметром 8-10 мм (10 штук);
• стальная проволока диаметром 8-10 мм (около 5 м);
• тонкая проволока.

Высчитываем длину каркаса. Для этого вспоминаем формулу расчета длины окружности: число Пи (равное 3,14, округляем до 3) надо умножить на диаметр. Диаметр окружности берем равный 104 см, чтобы каркас проходил посередине бетонного кольца.

Умножаем это число на 3, получаем 312 см. Делим это число на 10, получаем при 31,2 см. Округляем до 31 см. Итак, раскладываем стальные стержни на ровной поверхности на расстоянии 31 см друг от друга.

Далее привариваем к ним куски проволоки длиной 315-318 см через 160 мм. Проволоку берем чуть длиннее рассчитанной длины каркаса, чтобы при свертывании заготовки в кольцо, можно было сварить ее концы или скрутить.

Из стальной толстой проволоки вручную изгибаем монтажные петли и привариваем их к каркасу (можно прикрутить тонкой проволокой). Все, каркас готов. Если нет сварочного аппарата, то все элементы каркаса можно скрутить тонкой проволокой.

Проволочный каркас для армирования железобетонного кольца на рис. Б состоит стальных стержней, колец и четырех петель, приваренных к проволоке. На рис. А бетонное кольцо без каркаса с отверстиями вместо проушин для подъема . Для усиления прокладывается только одно проволочное кольцо сверху отверстий (+)

Заливка бетонной смеси в форму

Когда все подготовительные работы завершены, приступают к изготовлению колодезного кольца.

Порядок работ:

1. Подготовка основания. На ровную поверхность укладывают лист железа или деревянный щит.
2. Сборка формы. Устанавливают заготовки (одна в другую), тщательно закрепляют части опалубки.
3. Армирование формы. Между внешней и внутренней стенками опалубки опускают армирующий каркас, фиксируя его положения клиньями.
4. Заливка конструкции. Густой бетонный раствор (В/Ц=0,5) укладывают в межкольцевое пространство небольшими слоями (около 100 мм) и уплотняют, используя стальной штырь диаметром 20 мм. Сметанообразный раствор (В/Ц=0,7) сразу заливают в форму до краев, а затем уплотняют смесь штырем.
5. Выравнивание колец. После заполнения всей формы, приступают к разравниванию торца бетонного кольца, докладывая мастерком раствор, где его не хватает. Изделие накрывают полиэтиленом или плотной тканью.
6. Снятие опалубки. К распалубке приступают через 3-4 дня (если бетон был густой), через 5-7 дней (если раствор был жидкий), оставляя кольцо на металлическом листе или деревянном щите.
7. Дозревание бетона. Железобетонное кольцо обматывают упаковочной пленкой, чтобы состав дозревал равномерно в течение 2-3 недель, набирая окончательную прочность.

Рекомендуется смачивать изделие водой через каждые 4-5 дней во время дозревания бетона.

По такой же технологии делают кольца для выгребной ямы. Подробную информацию о классификации и методах изготовления бетонных колец для канализации можно узнать из этой статьи.

В видео-ролике мастер самостоятельно собирает металлическую форму, обмазывает ее стенки отработанным маслом, готовит бетонный раствор и заполняет опалубку. С помощью специального оборудования смесь в форме тщательно уплотняют, чтобы не было в стенках колодца дефектов.

В видео показано, как легче снимать опалубку, начиная с внутреннего кольца. Кстати, колодезное кольцо изготавливается без армирующего каркаса, поэтому толщина изделия составляет не менее 15 см.

В этом видео-ролике форма рассчитана на отливку более тонкого железобетонного кольца. В качестве армирования мастер использует стальную проволоку. В сюжете более подробно показан процесс закладывания ингредиентов в бетономешалку.

Как видите, сделать железобетонные кольца для колодца вполне под силу любому здоровому мужчине. Особых навыков в изготовлении форм и замешивании бетонного раствора не требуется.

Имеете опыт изготовления бетонных колец? Пожалуйста, поделитесь информацией с нашими читателями, расскажите об особенностях своего метода. Оставлять комментарии и задавать вопросы по теме статьи можно в форме, расположенной ниже.

Используемые источники:

• https://kladembeton.ru/sooruzheniya/esche/kolodets-iz-betonnyh-kolets-svoimi-rukami.html
• https://kanaliza.ru/kolodtsy-i-skvazhiny/obustrojstvo-kolodca-svoimi-rukami-iz-betonnyh-kolec-3-chasti
• https://sad24.ru/voda/kolodcy/kak-postroit-kolodec-iz-betonnyx-kolec.html
• https://kolodetsoved.ru/kolodtsi/kak-vypolnit-montazh-kolodtsa-iz-zhelezobetonnyh-kolets-svoimi-rukami.html
• https://sovet-ingenera.com/vodosnab/kolod-skvazh/kolca-dlya-kolodca-svoimi-rukami.html
