Колпак на трубу дымохода своими руками: чертежи, пошаговая инструкция по изготовлению

Добрый день, дорогой читатель! Для отвода смеси газа и продуктов сгорания топлива на улицу печи, камины и котлы в обязательном порядке оборудуются дымоотводными каналами. Их оголовок закрывают специальным козырьком или зонтиком. На первый взгляд эти изделия кажутся только элементами декора. Но на самом деле, колпак на трубу дымохода выполняет очень важную функцию в системе дымоотвода. Он может значительно повысить энергоэффективность отопительной системы в целом, а также исключить всякий риск задымления жилища.

Что собой представляет и для чего он нужен

Колпак представляет собой металлическую конструкцию внешне похожую на открытый зонт, навес или козырёк, которая устанавливается на оголовок канала дымоотвода для защиты его от попадания атмосферных осадков, мусора и птиц.

Устройство колпака

Классическая модель колпака собирается из нескольких деталей:

• защитного зонтика — в форме пирамиды, конуса, грибка, полусферы или другой, более сложной конфигурации. Он выполняет функцию защиты трубы от попадания влаги и инородных предметов;
• фартука — капельника. Эта часть колпака служит защитой оголовка дымоходной трубы от капель, отлетающих от зонтика. Он способствует увеличению срока эксплуатации дымохода, предотвращает разрушение кирпичной кладки, корродирование металлических деталей, появление сырости и грибковых отложений на поверхности труб;
• кронштейнов — металлических пластин, применяемых для соединения козырька с фартуком. Их количество выбирается в зависимости от типоразмера дымохода и веса зонтика. Для крепежа изделий используется метод сварки.

Принцип работы

Установка колпака на дымоход не только защитит от попадания в трубу дымоотвода воды и мусора, но и позволяет оптимизировать тягу в отопительном приборе. Происходит это следующим образом:

• воздушный поток упирается в стенку верхнего цилиндра и вынужден огибать его со всех боков;
• скользя по поверхности цилиндра, струя воздуха заворачивает наверх, в это время происходит подсос дыма, выходящего из канала;
• движение воздуха внутри дымохода становится более интенсивным, вверху трубы создаётся зона с пониженным давлением, куда и устремляется дым из топочной камеры;
• если струи ветра направлены вертикально или под углом, то они проникают в верхний цилиндр через зазор и подсасывают газообразные продукты горения в трубу.

Преимущества и недостатки

Плюсом установки колпака на дымоход является:

• более эстетичный вид дымоотводного канала;
• защита внутреннего пространства труб от попадания посторонних предметов и разного мусора;
• защита материала дымохода от воздействия осадков;
• дымник прикрывает часть устья, не позволяя потоку ветра опрокинуть тягу.

Минусов от монтажа зонтика на дымоходе не так много, но они довольно существенны:

• изделие устанавливается на пути выхода продуктов горения и служит некоторым препятствием их свободному оттоку. Неверно выбранная и смонтированная модель может уменьшить тягу и привести к задымлению помещения;

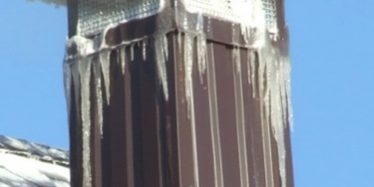

• образующийся при сжигании топлива водяной пар, выходит вместе с дымом по трубе на улицу и конденсирует, соприкасаясь с холодным металлом колпака, а затем замерзает при понижении температуры ниже 0º. В результате на дымнике намерзают сосульки, которые перекрывает проходное отверстие трубы и препятствуют процессу дымоудаления.

Виды и конструкции колпаков

Разнообразие форм и видов дымоотводных каналов заставляет производителей разрабатывать колпаки любых размеров, конфигураций, внешнего вида. В специализированных магазинах можно купить дымник следующих форм:

• двухскатной;
• вальмовой;
• шатровой;
• шпилеобразной;
• с плоской крышкой.

Фото разных видов колпаков на дымоход:

Для изготовления колпаков используют один из следующих материалов:

• нержавеющую сталь;
• сплав меди;
• кровельную оцинкованную жесть;
• оцинкованную сталь с порошковым покрытием;
• сплав титана с цинком.

Конструкция дымника может иметь:

• открывающуюся крышку, которая значительно упрощает проведение техобслуживания дымохода;
• вентиляционное отверстие, обеспечивающее свободный выход продуктам горения;
• искроуловитель — предусмотрен для твёрдотопливных печей, отапливающих дома с кровельным покрытием из горючих материалов.

Часто дымники оснащаются флюгерами в виде геральдических символов или стилизованными под изображение животных, птиц, героев сказок, мифов, украшают ковкой, резьбой.

Сделать самому или купить

Стандартную флюгарку, внешне похожую на домик с четырёхскатной крышей, можно смастерить самостоятельно из оцинкованной стали. Она легко режется и гнётся с помощью простых инструментов.

Если нет никаких навыков и инструментов для изготовления подобных металлоконструкций, то можно купить готовый прибор, гармонирующий по стилю с общим обликом кровли.

Примерная цена самой простой модели колпака начинается от 1100 рублей. Стоимость дефлекторов ЦАГИ, Волперта — Григоровича или Ханженкова из оцинковки не превышает 3500 руб.

Намного дороже обойдётся поворотная модель из нержавеющей стали — от 8 000 руб. Ну, а самые дорогие — это эксклюзивные кованые изделия.

Советы и рекомендации по выбору

При выборе конструкции колпака следует учитывать из какого материала изготовлена дымоотводная труба и вид топлива, используемого для работы отопительным прибором.

Это обусловлено разной температурой дымовых газов и КПД обогревателя:

• для кирпичной печи с дымоходом квадратного или прямоугольного сечения, также выполненного кирпича, подходит специальный колпак — дефлектор. Особенностью дымовых труб такой формы является опасность образования завихрений, которые ухудшают тягу. Кроме того на шероховатых поверхностях кирпичной кладки осаждается большее количество сажи, копоти и пыли, сужающих просвет трубы, что может сильно ухудшить тягу, вплоть до полной остановки. Дефлектор защитит стенки дымохода от попадания излишней влаги, чем снизит налипание продуктов горения и выступит в качестве усилителя тяги. Он будет создавать разряжение в верхней части канала и способствовать оттоку воздуха из топки;
• твёрдотопливные котлы обычно оснащаются керамическими трубами или дымоходами из «сэндвич» — труб с двойной стенкой. Они имеют более гладкую поверхность, чем у кирпичных конструкций, оборудуются конденсатосборником, куда стекают конденсат и осадки, поэтому отложений копоти на внутренних стенках у них намного меньше. Устойчивость тяги у таких котлов зависит от высоты дымохода. Если не организовывать принудительную тягу, то нужно устанавливать очень высокую трубу (до 8 м).  При установке дефлектора высоту дымохода можно снизить на 15-25%, при этом устойчивость и сила тяги останется на том же уровне, а монтаж уменьшенной конструкции трубы будет менее сложным. При наличии котла, работа которого основана на принципе пиролиза, на дымотводную трубу лучше установить колпак с открытым соплом. Он сможет защитить канал от попадания мусора и осадков, но не станет преградой для выхода низкотемпературного дыма;
• для газового и дизельного котла также рекомендуется использовать колпак с открытым соплом. В них тяга осуществляется принудительно, поэтому усиливать тягу с помощью дымника — дефлектора нет необходимости.

Изготовление и установка колпака своими руками

При сборке простой модели колпака в домашних условиях можно обойтись без специальных станков для вальцовки, достаточно простых инструментов и приспособлений.

Необходимые инструменты и материалы

Комплект необходимых инструментов для изготовления и монтажа флюгарки должен, состоять из:

• металлической линейки;
• маркера;
• клиновидной киянки;
• ножниц по металлу;
• электрической дрели;
• специального зажима;
• листогиба;
• оправки;
• небольшого молотка.

Из материалов потребуются:

• лист картона;
• листовой металл;
• металлическая пластина;
• шурупы;
• грунтовка по металлу;
• краска.

Чертежи и схемы

Простой колпак из оцинкованной жести толщиной 0,6 — 0,8 мм для квадратной или прямоугольной трубы из кирпича можно легко изготовить своими руками. Он имеет крышку пирамидальной формы и вырезается с помощью выкройки из цельного листа металла.

Для дымовых труб и вентиляционных шахт круглого сечения используют дефлектор ЦАГИ. Так он называется потому, что является изобретением Центрального аэродинамического института. Его можно изготовить из листа тонкой нержавеющей стали или оцинковки.

На печную трубу круглого сечения также можно установить дефлектор Григоровича.

Расчёт размеров

Дымник должен закрывать все плоскости с торца трубы, а если в конструкцию входит оголовок, то колпак должен закрывать и его горизонтальные поверхности.

Будущее изделие должно довольно легко надеваться на трубу, поэтому каждый его длину и ширину нужно увеличить на 4-5 мм.

Крылья должны быть такого размера, чтобы они закрывали горизонтальные поверхности оголовка.

Ход работ

Процесс сборки и монтажа колпака состоит из следующих шагов:

• Изготовление выкройки из картона по вычисленным размерам.

• Перенос её контуров на лист металла и вырезание заготовки зонтика с помощью ножниц по металлу.
• Размещение на рабочем столе заготовки разметкой вверх, чтобы было удобнее сгибать сначала линии, отмеченные на чертеже пунктиром до прямого угла, а затем линии, обозначенные буквой «d».
• Сворачивание конуса. Место соединения нужно закрепить клёпками.
• Изготовление капельника. Контуры деталей фартука — капельника вычерчивают по выкройке на листе металла и вырезают. Сгибы по краям элементов делают с помощью листогиба. Для соединения деталей также используют клёпки.

• Крепление кронштейнов. Их нужно сначала нарезать из металлических пластин, а затем приварить одним концом к фартуку и зонтику. Для обработки мест сварки используют грунтовку по металлу.
• Отделка колпака. Все поверхности дымника покрывают 2 слоями краски, которая защитит металл от коррозии и придаст изделию более эстетичный вид.
• Монтаж колпака на оголовок трубы дымоудаления. Вариант крепления изделия выбирается в зависимости от типа трубы. В некоторых случаях используют шурупы или дополнительно ставят хомут.

Видео по монтажу

Наглядно технология изготовления круглого зонта представлена на видео:

Частые ошибки и проблемы при установке

Частыми ошибками при изготовлении и монтаже колпака являются:

• неправильно подобран размер устройства, из-за чего он может провалиться в полость дымохода, перекрыв проход продуктам горения;
• использование некачественных материалов, которые быстро ржавеют;
• установка вращающейся модели в районах с холодными и снежными зимами. Прибор быстро занесёт снегом и он перестанет вращаться, что может привести к задымлению помещения.

Советы специалистов

• При низовом ветре под колпаком образуются вихревые явления, которые ухудшают тягу. Если установить под ним обратный конус, то он будет отражать воздушный поток, рассекать его и выводить наружу;
• если на кирпичную трубу устанавливается прибор круглого сечения, то дополнительно требуется монтаж соответствующего переходника;
• дымник должен находиться не ниже кровельного конька, вытяжных труб вентиляции и других сооружений, если они есть близко расположены к дымоходу.

Заключение

Правильно подобранная модель колпака улучшит внешний облик кровли и оптимизирует работу системы дымоотвода. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

На крышах частных и многоквартирных домов, предприятий, административных зданий видны трубы дымоходов. Оканчиваются они колпаками разных форм, зачастую красивыми, придающими дополнительную эстетику вытяжной конструкции. Оголовок дымовой трубы – функциональный доборный элемент.

Назначение

Дымники выполняют несколько функций:

• Защищают дымоход от разрушения под действием дождя, снега, ветра.
• Предохраняют трубу и отопительные котлы от попадания осадков, что может негативно сказываться на их работе.
• Закрывают канал от птиц, листьев, мусора.
• Нормализуют давление, служат для усиления тяги, предохраняют от эффекта обратной тяги.
• Защищают кровлю от искр, что имеет значение для котлов на твёрдом топливе.

Материалы

Материал, из которого сделан оголовок, влияет на долговечность конструкции. Распространены образцы из стали, меди и цинк-титанового сплава:

• Стальные козырьки для дымоходов самые дешёвые. Но у них недолгий срок эксплуатации. Через 5 – 10 лет этот доборный элемент нужно будет менять. При эксплуатации ТТ-котлов срок службы стальных колпаков ещё меньше (3 – 5 лет). Оцинкованное железо ещё менее долговечно. Оно быстро прогорает. Использование нержавеющей стали продлит жизнь оголовку до 30 лет. Этот материал устойчив к коррозии и высоким температурам. Но цена его выше.
• Медные колпаки – лидеры качества и эстетичности. Высокая стоимость медных изделий оправдана их долговечностью (от 50 лет). Единственный нюанс – для их монтажа потребуются медные же крепёжные элементы и метизы. С остальными металлами медь будет вступать в реакцию, окисляться, что приведёт к износу оголовка в местах крепления.
• Цинк-титановые конструкции также хорошо зарекомендовали себя при аналогично высокой цене.

Не так давно на рынке появились доборные элементы кровли из полимеров. Относительно низкая цена таких козырьков себя не оправдала. Полимер недостаточно термостоек, атмосферостоек, к тому же хрупок. Проверенные временем варианты из меди, цинк-титана и нержавейки стоят потраченных на них денег.

Виды оголовков

Колпаки для дымовых труб отличаются разнообразием форм. Существует два основных вида оголовков: простой козырёк (различных конфигураций) и дефлектор.

Обычный оголовок, представляющий собой крышку, закрывающую верх дымохода, защищает систему от мусора и влаги. При правильной установке на 15 -20 % увеличивает полезное действие вентиляционной системы. Бывает он нескольких форм:

• двускатный;
• четырёхскатный;
• вальмовый;
• зонт;
• плоский;
• конусный колпак.

Двускатный и четырёхскатный – самые простые виды колпаков на трубу. Напоминают обычную крышу жилого дома. Хорошо справляются с защитой трубы. Их легко сделать собственноручно.

У вальмового колпака также 4 стороны, 2 из которых треугольные, 2 – трапециевидные. Чаще устанавливается на квадратных и прямоугольных трубах. Обеспечивает хорошую защиту дымохода, облегчает схождение снега.

Плоский оголовок смонтировать проще всего, но он наименее эффективен. Слой снега на его поверхности может деформировать изделие, привести к быстрому выходу из строя мест креплений.Колпаки зонтичный и конусный отличаются только углом наклона ската. На конусном меньше задерживается снег, но свои функции по защите и увеличению тяги выполняют оба. Сделать своими руками такой колпак на дымоходную трубу из листа оцинковки не представляет сложности.

Внимание! Для функционирования оголовка нужно соблюдать несколько правил монтажа. Основное: расстояние между верхним краем дымохода и нижним краем козырька должно быть 10 см. Меньшее расстояние затруднит прохождение отработанных газов и дыма, большее будет способствовать задуванию котла. Расстояние в 10 см проверено временем, менять его не рекомендуется.

Плюсы и минусы искрогасителя

Иногда между дымоходом и колпаком устанавливается искрогаситель. Чаще всего эту функцию выполняет металлическая сетка. Это актуально для котлов, работающих на твёрдом топливе. Кроме защиты кровли и окружающей среды от возможных искр, сетка дополнительно оберегает дымоход от мусора, не позволяет птицам садиться на его край.

Но у сетки-искрогасителя есть минусы. Вместе с дымом выходит водяной пар, как один из элементов продуктов сжигания. Имея высокую температуру, зимой он конденсирует на холодном металле оголовка и сетки, тут же превращаясь в лёд. В результате оледенение искрогасителя мешает дальнейшему выходу дыма. Создаётся обратная тяга. Более того, дым и газы попадают в помещение и могут привести к отравлению. Во избежание этого ячейки сетки должны быть крупными. Но иногда этого недостаточно. Для котлов с высоким КПД установка искрогасителя должна быть полностью исключена.

Виды дефлекторов

Хуже всего простые оголовки работают при потоках воздуха снизу-вверх. Ударяясь в колпак, они отталкиваются и движутся навстречу поднимающимся из трубы потокам дыма. Повышается давление наверху дымохода, опрокидывается тяга. Более эффективными в этом случае являются дефлекторы.

Это конструкции с диффузором, призванные улавливать ветер, рассеивать его потоки и выводить. Тем самым создаётся разряжение внутри дефлектора, которое способствует тому, что потоки горячего воздуха из дымохода устремляются вверх. Некоторую стабилизацию давления на вершине дымохода дают обычные оголовки. Но если они повышают тягу на 15 – 20 % по сравнению с открытой трубой, то диффузоры увеличивают этот процент до 30 – 40 %.

Существует несколько видов дефлекторов:

• ЦАГИ.
• Вольперта – Григоровича.
• Н-образный дефлектор.
• Ротационный: шаровидный, флюгер.

Центральный Аэрогидродинамический Институт разработал универсальную модель дефлектора. Он состоит из закреплённого на дымоходе кольца и соединённого с ним зонта с экраном цилиндрической формы. Попадающие в конструкцию снизу потоки ветра рассеиваются, ударяясь о крышку зонта и стенки цилиндра, затем выходят через зазоры между ними. Дымоход защищён от осадков и сильного направленного ветра.

Имеет минусы:

• В безветренную погоду тяга ухудшается.
• При сильных морозах небольшое расстояние между зонтом и цилиндрическим экраном может покрываться льдом, мешая проходу дыма.

Дефлектор Вольперта-Григоровича выглядит как двухъярусная «юбка». Нижняя его часть – усечённый конус или цилиндр, верхняя – 2 конуса, прямой и обратный. Криволинейная поверхность диффузора эффективна при низких ветрах.

Н-образный дефлектор очертаниями похож на букву Н. Дымовой канал соединяется с поперечной трубой того же диаметра, на обоих концах которой два патрубка, параллельных дымоходу. Ветровые потоки могут попадать только в боковые каналы. Большая их часть тут же уходит вверх, не мешая отработанным продуктам горения. Оставшаяся часть, попадая в поперечный канал, не способна создать серьёзного давления и выводится вместе с дымом. Исключено задымление. Козырька в такой конструкции не требуется, поскольку устье защищено поперечной трубой.

Круглая турбина в безветренную погоду стоит на месте, не препятствуя выходу дыма из её отверстий. Под действием ветра же она вращается, создавая внутри пониженное давление и усиливая тягу.Дефлекторы, имеющие аэродинамические свойства, вращаются вокруг своей оси под действием потоков воздуха. Флюгер или флюгарка защищает устье дымового канала со стороны ветровых потоков, которые вынуждены обходить его, создавая разряжение.

Ротационные дефлекторы обычно устанавливают там, где используют газовое отопительное оборудование. Для котлов на ТТ с высокой температурой дымовых отходов монтировать их не рекомендуется.

Из всего сказанного можно сделать выводы:

• Если оголовок монтируется на дымовую трубу котла на ТТ, то достаточно будет простого колпака, сделанного из меди, цинк-титана или нержавеющей стали. Сетки лучше не устанавливать в районах с очень морозной зимой во избежание обледенения.
• Для отопительных котлов на газе допустимы дефлекторы, улучшающие тягу. В районах с частыми ветрами, находящимися на возвышенностях, их восприимчивость к потокам воздуха будет как нельзя кстати.
• Оголовки на кирпичные трубы дымоходов с боковыми воздуховодами, особенно от оборудования с высоким КПД, желательно делать двускатными или вальмовыми, не закрывающими проход отработанным газам.

Технология установки

Существуют правила, регулирующие высоту дымохода с учётом расстояния до конька крыши. Неправильный расчёт высоты приведёт к снижению тяги и даже к обратному движению, то есть к задымлению помещения. Если на пути воздушных потоков будет стоять коньковый скат крыши, то именно такой эффект и получится.

Технология регламентирует:

• На плоской кровле высота дымохода должна составлять не менее 0,5 м.
• На двускатных, четырёхскатных и вальмовых крышах дымовая труба, отстоящая от конька на расстояние до 1,5 м, должна быть выше него на 0,5м.
• Если от трубы до конька 1,5 – 3 м, то устье дымохода может быть вровень с коньком по горизонтали.
• Если дымоотводный канал отстоит от конька более чем на 3 м, то угол между ними не должен быть больше 10 градусов.

При желании колпак или дефлектор для трубы дымохода можно изготовить своими руками, если имеется хотя бы минимальный опыт работы с металлом, ножницы по металлу, лист нержавейки, измерительные инструменты (линейка, рулетка). Сначала делается схема и чертёж будущего дефлектора. Заготовки вырезаются из картона или плотной бумаги, затем переносятся на лист нержавеющей стали.

Внимание! При расчёте размеров следует помнить, что верхняя часть оголовка должна быть больше трубы на 10 см, расстояние между трубой и колпаком – 10 см.

Изготовление колпака в виде конуса на трубу дымохода

Порядок действий:

• Сначала замеряется длина окружности трубы, откладывается на картоне. Чтобы было легко надеть основание на дымоход, добавляется 30 — 40 мм. Полоса такой длины будет служить основанием-хомутом.
• Радиус трубы замеряется, чертится окружность с припуском 15 мм для выступающих краёв. От центра чертится сектор с дугой около 120 мм. Этот клин вырезается.
• Края всех отдельных деталей совмещаются, крепятся клёпочным соединением.
• Ножки для грибка делаются из узких полос стали, сложённых в 2 – 3 слоя для крепости.
• Опоры крепятся к зонту и хомуту.
• Места соединений грунтуются, готовое изделие красится антикоррозийной краской.

Изготовление дефлектора Григоровича – Вольперта

Изготавливается по аналогии с конусным колпаком:

• Делаются два зонтика, соединяются друг с другом краями. В верхнем конусе делаются надрезы по краям для крепления к ним стоек. Диаметр конусов в два раза превышает диаметр трубы дымохода.
• Дефлектор имеет ширину в 1,5 и высоту в 1,6 диаметра дымового канала. Внешний цилиндр изготавливается аналогично цилиндру диффузора. Свернув заготовки, стыкуют их клёпками.
• Лапками соединяют зонт с диффузором, всю конструкцию вставляют во внешний цилиндр.

Доборные элементы кровли – это изделия, которые оформляют основные функциональные элементы крыши. Они выполняют эстетические и защитные функции.

Эстетическая функция проявляется в декоративном обустройстве стыков и пересечений материалов покрытия, а защита кровли обеспечивается предотвращением проникновения влаги и грязи в пространство ее пирога.

Оголовок дымохода – это один из важнейших доборных элементов. Он представляет собой изделие, закрепляемое на вершине выхода печной трубы, которое украшает ее и защищает от негативных внешних воздействий.

Что представляет из себя оголовок дымохода

Конструкция стандартного выхода печной трубы, имеющего прямоугольную форму, достаточно несовершенна. Она не препятствует попаданию пыли и осадков в дымоход, а при большой ветровой нагрузке в трубе образуется обратная тяга дымовых газов, вызываемая повышенным давлением движущегося воздуха. Данные факторы могут значительно уменьшить срок эксплуатации дымохода.

Оголовок трубы

Во избежание этого, к вершине выхода печной трубы прикрепляется оголовок. Существует большое количество вариаций форм и материалов изготовления этого изделия, но его неотъемлемой чертой является наличие защитного колпака, который возвышается над выходом трубы и защищает ее от попадания внутрь влаги и грязи.

ВАЖНО!Большинство моделей оголовков имеюткапельники, которые ускоряют стекание влаги. Но некоторые изделия не оснащаются ими, поэтому при покупке оголовка в магазине нужно дополнительно узнавать о наличии капельника.

Дефлектор, дымник, флюгарка, зонт, колпак – это синонимы понятию оголовка, но между некоторыми из этих наименований есть незначительные различия. Так, дефлектором называется изделие со встроенным диффузором, отвечающим за правильное распределение проходящих через трубу потоков воздуха. Он предотвращает образование обратной тяги при ветровой нагрузке и усиливает прямую тягу.

Зонт – это изделие, основной функцией которого является защита внутреннего пространства дымохода от попадания влаги и мусора. В отличие от дефлектора, он не всегда оснащается диффузором.

Флюгарка – это оголовок с установленным флюгером, определяющим направление ветра.

Некоторые виды оголовков оснащаются искрогасителями для предотвращения попадания вылетающих из трубы искр на кровельное покрытие. Самый простой способ установки искрогасителя – это монтаж металлической сетки между основанием оголовка и его крышей, которая заодно будет обеспечивать дополнительную защиту колпака от попадания мусора.

Разновидности

Оголовки классифицируются по трем признакам: по материалу изготовления, по форме изделия и по наличию дополнительных функциональных элементов.

Основные материалы производства оголовков представлены медью, сталью и цинк-титановым сплавом.

Самый простой и дешевый вариант – это стальной колпак. Недостатком материала является небольшой срок эксплуатации, составляющий 8-10 лет. Изделия из нержавеющей стали могут прослужить 20-30 лет.

Медные оголовки более долговечные (срок службы – до 50 лет), но при их монтаже могут возникнуть затруднения, так как все крепежные элементы тоже должны быть медными во избежание окисления металла.

Цинк-титановые оголовки отличаются относительной дороговизной, но это самый надежный и долговечный вариант изделия.

ОБРАТИТЕ ВНИМАНИЕ!Окрашенная сталь не используется в качестве материала для оголовков в домах с дровяным отоплением. Под действием копоти она меняет свой цвет.

Различия в формах изделий определяются конструкцией крыши оголовка. Она может быть:

• Двухскатной. Самый простой вариант, такое изделие легко сделать своими руками.
• Четырехскатной. По форме она похожа на вальмовую крышу и применяется для обустройства прямоугольных труб.
• Плоской. Отличается простотой монтажа и хорошо соответствует минималистическому стилю оформления кровли. Но отсутствие скатов усложняет сход влаги и снежных масс с колпака.
• Конусообразным зонтом. Крышей такой формы оснащаются оголовки круглых труб. Основное достоинство конструкции – нет необходимости в установке капельника.

Устройство в разрезе

Дополнительные функциональные элементы представлены:

• Диффузором (дефлектор).
• Флюгером (флюгарка).
• Откидной крышей, позволяющей регулярно прочищать внутренность оголовка без его демонтажа.
• Двойной крышей (для декорирования и улучшения воздухообмена).
• Металлической сеткой (защита от выхода искр и попадания грязи).
• Прочими декоративными элементами.

Выбор оголовка

Выбор изделия определяется характеристиками отопительной системы. Для простой печной трубы будет достаточно стандартного колпака, который предотвратит попадание в нее влаги и предоставит минимальную защиту от обратной тяги.

Если через трубу проходит значительное количество дымовых газов или дом находится в местности с постоянными и сильными ветрами, но необходима установка оголовка с диффузором.

ОСТОРОЖНО!При покупке оголовка с защитной сеткой стоит иметь в виду, что она ослабляет тягу (чем большую плотность сетка имеет, тем меньше тяга).

Тип печной трубы не оказывает существенного влияния на выбор разновидности колпака, различаться будут лишь особенности крепежных элементов и методы монтажа.

Технология монтажа

Основное требование строительных норм заключается в том, что оголовок не должен затруднять выхода дымовых газов из трубы.

Чтобы ему соответствовать, нужно соблюдать ряд принципов:

• При удалении трубы от конька крыши на 1,5 метра и менее вершина колпака должна возвышаться над коньком как минимум на 50 сантиметров.
• При удалении трубы от конька на 1,5-3 метра оголовок должен находиться с ним на одной горизонтальной линии.
• При удалении трубы от конька на 3 метра и более оголовок не должен находиться ниже прямой линии, проведенной от вершины крыши под углом 10 градусов.
• Если высота внешней дымоходной кладки составляет 1,2 метра и более, то перед установкой колпака нужно закрепить трубу крышевыми растяжками.

Большинство моделей оголовков являются сборными, что упрощает их монтаж. Общий алгоритм установки стандартен для всех доборных элементов: сначала производится крепеж основного изделия и его дополнительных деталей, затем все стыки герметизируются.

Оголовок не должен затруднять выхода дымовых газов из трубы

Первой устанавливается нижняя часть колпака, прикреплять ее надо к верхушке дымовой трубы. В качестве крепежных элементов используются шурупы или заклепки.

Далее устанавливаются промежуточные элементы и верхушка конструкции, которые соединяются между собой с помощью кронштейнов. Для герметизации стыков используются составы на основе каучука или силикона. Особое внимание стоит уделить изоляции стыков оголовка и дымохода.

Самостоятельное изготовление

Ниже представлен алгоритм изготовления двухскатного дымника для прямоугольной вентиляционной трубы, так как именно такое изделие проще всего сделать самостоятельно.

Потребуется следующий набор инструментов:

• Ножницы по металлу.
• Тиски.
• Перфоратор.
• Металлические уголки.
• Металлический лист.
• Четыре отрезка профильной трубы.

Сначала нужно замерить диаметр трубы дымохода, что изделие подходило к ней. К результатам замеров прибавляются 5 миллиметров. Затем нужно сварить основание для оголовка из четырех кусков металлического уголка. По углам полученной конструкции привариваются стойки, на которые будет опираться крыша оголовка.

Устройство своими руками

Далее к основанию привариваются подпорки колпака на высоте около 20 сантиметров, так как нижняя часть изделия будет опущена в трубу для лучшей фиксации.

Стальной лист, вырезанный в соотношении 2х3, нужно согнуть в тисках под углом 90 градусов так, чтобы он образовал конструкцию с двумя скатами. Она прикрепляется к стойкам с помощью металлических пластин.

Оптимальная ширина пластины составляет 20 мм, в каждой пластине нужно просверлить отверстие для крепежа. В заготовке крыши просверливаются отверстия для самих пластин и для их крепежа.

Изготовление прямоугольного оголовка

Перед установкой металлического листа все детали покрываются грунтовкой. Затем пластины привариваются к стойкам, и на них надевается крыша. Предварительно сделанные отверстия совмещаются и фиксируются заклепками. Готовая конструкция монтируется на дымоход.

Заключение

Оголовок – это один из множества доборных элементов кровли. Он защищает трубу от грязи и влаги, а некоторые модели значительно улучшают тягу, увеличивая коэффициент полезного действия всей отопительной системы.

Наиболее качественными считаются изделия из нержавеющей стали и цинк-титанового сплава. Многообразие дополнительных функциональных элементов позволяет выбрать оголовок для любого типа трубы.

/—> 2017-05-19

Такая простая вещь, как колпак на трубу дымохода, вызывает множество вопросов: каким он должен быть, как сделать козырек своими руками и вообще, нужно ли его устанавливать? Обсуждение и споры по данной теме занимают не одну страницу популярного форума, но однозначного ответа вы там не найдете. Давайте попытаемся решить эти задачи самостоятельно, начиная с необходимости установки защитного колпака.

Зонт дымовой трубы – за и против

В пользу установки разнообразных колпаков (другие названия – грибок, зонтик, флюгарка, дымник) на оголовки дымоходов говорят следующие аргументы:

• зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги;
• дымник служит защитой от попадания мусора и влаги в виде осадков;
• если применить сетчатую конструкцию, то внутри дымоходного канала не смогут гнездиться птицы;
• изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом;
• грибок с декоративными элементами дополняет архитектурный стиль здания.

Примечание. Составляя перечень, мы не принимали во внимание недостоверную информацию рекламщиков. Утверждения о том, что зонты увеличивают тягу в дымовых трубах и повышают КПД котлов, являются чистейшей выдумкой.

Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения. То есть, препятствует свободному выходу газов, создавая ощутимое аэродинамическое сопротивление. Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.

Второй минус от применения насадок многократно подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. Дизельные и газовые бытовые котлы с высоким КПД выделяют газы с невысокой температурой (до 120 °С). Поднимаясь по трубе,они охлаждаются, потом соприкасаются с металлом колпака.

Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото. В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:

1. В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
2. Правильно построенный газоходный канал имеет внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
3. Колпаки из тонкой оцинковки, установленные на дымоходах твердотопливных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 °С). Необходимо ставить отражатель из нержавейки, увеличивающий цену изделия.

Нужно ли ставить колпак — рекомендации

Касательно установки зонтов на дымовые трубы нормативные документы разных стран выдвигают различные требования. Например, в европейских государствах допускается монтировать насадки только на вентиляционные каналы, а на дымоходы строго запрещается. В Украине нельзя ставить колпаки на трубы, подключенные к газовым котлам. В Российской Федерации и Беларуси прямого запрета нет, но формулировка СНиП весьма расплывчатая:

«Дефлекторы, зонты и прочие насадки на дымоходах не должны препятствовать свободному выходу продуктов горения».

Мы предлагаем подойти к решению вопроса с точки зрения безопасности и практичности, а уж потом думать о красоте. Перед тем как сделать и водрузить колпак на дымоход, учтите следующие рекомендации:

1. Круглые стальные трубы, отводящие дым от высокоэффективных котлов с КПД более 85%, закрывать традиционным грибком нельзя. Воспользуйтесь конусной насадкой в виде открытого сопла, которая не обледенеет при любом морозе.
2. Кирпичный дымоход без вставок, присоединенный к теплогенератору с высоким КПД, можно защитить насадкой в виде крышки с проходящим насквозь патрубком, как это сделано на фото.
3. На вертикальные каналы от печей и ТТ-котлов устанавливать зонты допускается. Чтобы железный козырек долго выполнял защитную функцию на печной трубе, предусмотрите внутри пластину из нержавеющей стали.
4. На дымоотводные блоки, сложенные из кирпича и снабженные боковыми продухами, очень желательно монтировать двускатные либо вальмовые колпаки. Цель – закрыть от осадков и ветра верхнюю часть кладки, не касаясь газоходных отверстий по бокам.

Чтобы защитить кирпичный блок, где вытяжные и дымоходные трубы открыты сверху, закажите или смастерите короб с несколькими сквозными патрубками, вставляемыми в эти каналы. Сверху на выводы вентиляции ставьте обычные грибки, а на газовые – конусные сопла, как изображено на фото.

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Заключение

Как вы наверняка успели заметить, для изготовления круглого и прямоугольного колпака на дымоход не нужно быть мастером жестяницких работ. Достаточно иметь желание, запастись терпением и временем, чтобы сэкономить деньги на покупке этой нехитрой детали. Для тех, кому традиционные конструкции грибков не слишком интересны, предлагаем посмотреть последнее видео по самостоятельной сборке флюгера – «подхалима».

<index>Колпак на дымоходе — не только украшение, он нужен для защиты трубы от мусора и осадков, а также может существенно улучшить тягу. Защитные свойства напрямую зависят от формы и конструкции колпака, а также правильно выбранных размеров.

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Дефлектор для кирпичной печи

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры.

Видео: назначение дефлектора

Для твердотопливных котлов

Котлы на твердом топливе — угольные, дровяные и пеллетные, довольно часто используются для отопления домов. Дымоход твердотопливного котла обычно выполняют из нержавеющей двойной трубы типа «сэндвич» или из керамики. Их поверхность по сравнению с кирпичом более гладкая, тяга — устойчивая. Конденсат и осадки в правильно смонтированной в трубе стекают в конденсатосборник, не мешая дымовым газам проходить по дымоходу.

Наибольшее влияние на устойчивость и силу тяги в этом случае оказывает правильно выбранная высота трубы. Для угольных моделей котлов без принудительной тяги требуемая высота дымохода может достигать 8 метров, и монтаж такой трубы часто вызывает сложности.

Установка дефлектора позволяет снизить требуемую высоту на 15-25%, поэтому котлы, использующие антрацит или бурый уголь в качестве основного топлива, требуют установки на трубу колпака-дефлетора. Котлы на дровах и пеллетах работают аналогично угольным, на них также можно ставить колпак или дефлектор, закрытый сверху крышкой.

Исключение составляют пиролизные котлы с высоким КПД — до 92%. Благодаря почти полному сжиганию топлива и дожиганию горючих элементов дымовых газов температура дыма на выходе у них составляет 120-180 градусов, что может стать причиной появления большого количества конденсата. На нем быстро оседает сажа, а в морозы может появиться наледь. Из-за сужения просвета, часть дыма может попасть внутрь помещения, что вызовет отравление угарным газом.

Колпаки для газовых и дизельных котлов

Аналогично пиролизным, газовые и дизельные котлы сжигают топливо почти полностью, в результате на выходе дым состоит из углекислого и угарного газа, соединений серы и паров воды. Температура дыма также невелика — 120-150 градусов. Конденсат, образующийся при эксплуатации газовых котлов, имеет кислую реакцию и весьма агрессивен. При длительной эксплуатации такой конденсат может вызвать быструю коррозию элементов котла и дымохода.

Учитывая эту особенность, для газовых и дизельных котлов также используют колпаки с открытым соплом. Использование дымников-дефлекторов в этом случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно созданное разрежение в трубе не нужно.

Виды и конструкции колпаков

Дефлекторы и колпаки для сборных дымоходов промышленного изготовления имеют схожую форму и отличаются только размерами, которые обусловлены внутренним диаметром трубы. Дымники, изготовленные своими руками или на заказ, могут иметь совершенно разную форму и внешний вид.

Особым разнообразием и простором для фантазии отличаются колпаки для кирпичных труб. По форме они могут быть совершенно любыми. Авторские дымники являют собой настоящие произведения искусства, их украшают ковкой, флюгерами и декором.

Среди наиболее популярных форм колпаков можно назвать:

• двускатный;
• вальмовый;
• конусовидный;
• шатровый;
• шпилеобразный;
• с плоской крышей.

Металл, из которого делают дымники, также может быть разным, но он должен обладать стойкостью к коррозии и не терять внешнего вида при осаждении копоти от дыма. Наиболее долговечный материал — нержавеющая сталь, но она плохо поддается обработке. Можно сделать дымник из меди, со временем он покроется благородной патиной и будет выглядеть эксклюзивно и дорого.

Чаще всего колпак на дымоход делают своими руками из тонкой оцинкованной стали. Этот материал также долговечен, при этом дешев, легко гнется по шаблону и соединяется на заклепки. Можно использовать также кровельную жесть, покрытую полимерной термостойкой краской, особенно удачно такие колпаки смотрятся в сочетании с крышей, покрытой металлочерепицей или профлистом схожего цвета.

Сделать колпак для трубы своими руками можно по готовым чертежам, представленным ниже. Технология изготовления подробно описана в видео.

Видео: как сделать дымник и колпак своими руками

Простой колпак на кирпичный дымоход

Дымник для кирпичной трубы квадратного или прямоугольного сечения легко сделать своими руками из оцинкованной жести толщиной 0,6-0,8 мм. Его крыша имеет вид пирамиды и вырезается по эскизу из цельного куска металла, поэтому его изготовление не занимает много времени.

Изготовление колпака начинают с измерения трубы и определения размеров, указанных на эскизе. Размер «а» равен внешнему размеру кирпичной трубы, а размер «А» необходимо взять на 10-15 см больше для защиты от косого дождя и снега. Аналогично определяют размеры «b» и «B». Высоту «h» принимают равной половине большей из сторон. Проставляют эти размеры на чертеже.

По приведенной на рисунке формуле определяют размер «d» и строят выкройку будущего колпака в масштабе 1:1 на плотной бумаге или картоне. Вырезают выкройку, прикладывают ее к листу металла и обводят тонким маркером или чертилкой.

Используя ножницы по металлу, вырезают заготовку из оцинковки. Высверливают в указанном месте отверстия под заклепки. С помощью деревянного бруска и резинового молотка сгибают заготовку по линиям и придают ей форму колпака. Соединяют стык с помощью заклепок.

Далее нужно изготовить основание, которое надевают на печную трубу, и ножки, соединяющие крышу колпака с основанием. Основание можно сделать из металлического уголка или той же жести, нарезав ее на полосы шириной 8-10 см и согнув из них уголок. Собирают такое основание тоже на заклепки.

Ножки делают из обрезков таким образом, чтобы расстояние между основанием и крышей колпака было не менее 8-12 см. Это обеспечит свободный выход дыма, но предохранит от попадания мусора. Их количество зависит от размеров трубы и колпака. Ножки крепят к крыше дымника и основанию с помощью заклепок.

Колпак надевают на трубу. Он должен насаживаться плотно, без зазоров, и крепко держаться на трубе. Если наблюдается его подвижность при порывах ветра, можно закрепить его на глиняный раствор.

Видео: как сделать конусный колпак

Дефлектор ЦАГИ — чертежи и технология

Одна из популярных конструкций для дымовых и вентиляционных труб — оголовок, изобретенный Центральным аэрогидродинамическим институтом, получивший название дефлектор ЦАГИ. Он не только защищает трубу от попадания влаги и мусора, но и предотвращает опрокидование тяги при сильном ветре.

Дефлектор ЦАГИ устанавливают на трубу круглого сечения, его размеры зависят от внутреннего диаметра дымового канала. В таблице приведены необходимые для изготовления размеры.

Сделать дефлектор можно как из тонкой нержавейки, так и из кровельной жести. Технология изготовления в целом похожа на сборку простого колпака.

1. По указанным в таблице размерам выполняют чертеж в натуральную величину и переносят его на металл.
2. Вырезают заготовки и соединяют отдельные элементы: диффузор, конус верхнего колпака и внутреннюю трубу.
3. С помощью заклепок соединяют их.
4. Устанавливают на трубу внатяг.

Видео: подробная технология изготовления дефлектора ЦАГИ

Дефлектор Григоровича

Еще одна проверенная временем конструкция — дефлектор Григоровича, который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:

• дефлектора в форме усеченного конуса;
• колпака, предохраняющего трубу от осадков;
• обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.

Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:

• Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
• Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
• Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
• Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.

Технология изготовления и монтажа:

1. По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
2. Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
3. С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
4. Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.

Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.

</index>Поделиться:Используемые источники:

• https://vseotrube.ru/ventilyatsiya-i-dymohod/kolpak
• https://znatoktepla.ru/truby/vidy-ogolovkov-na-trubu-dymohoda-i-tehnologiya-ih-montazha.html
• https://expert-dacha.pro/stroitelstvo/krysha/jelementy-krovli/ogolovok-pechnoj.html
• https://otivent.com/kolpak-na-trubu-dymohoda-svoimi-rukami
• https://gidpopechkam.ru/dymoxody/kolpak-na-trubu.html
