Коллектор водоснабжения: что это, как правильно выбрать и установить?

Система водоснабжения – это сложная конструкция, которая состоит из нескольких разнообразных компонентов. Для того чтобы она надежно и качественно работала, необходимо подобрать соответствующий коллектор для водоснабжения. Данное приспособление позволяет устранить массу проблем, которые часто возникают при подаче виды нескольким потребителям. Прежде чем установить такое устройство в доме, необходимо обратить внимание на его функции, виды, плюсы и минусы.

Что такое и для чего нужен коллектор водоснабжения

Коллектор водоснабжения – это приспособление, которое разделяет один значительный поток воды на несколько меньших. Для обеспечения при этом достаточного напора в устройстве радиус входа примерно на 20-40% больше, чем выхода.

Распределительный коллектор водоснабжения – это полая цилиндрическая конструкция, которая используется для корректного и одинакового распределения жидкости между различными потребителями. Данное устройство используется при параллельном разветвлении труб. Приспособление позволяет нормализовать давление, тем самым предотвращая возникновение гидроударов.

Считается, что коллекторная система намного более эффективна, нежели классическая, состоящая из стояков и тройников. Несмотря на это, стоимость такой конструкции намного выше. Именно поэтому, прежде чем отдавать предпочтение тому или иному варианту, необходимо разобраться во всех особенностях работы коллектора и правилах его монтажа.

Устройство распределительного коллектора и принцип работы

Основной функцией коллектора является распределение одного значительного потока воды на несколько небольших. Для этого в продаже можно найти устройства, имеющие от 2 до 4 выходов. Для того чтобы организовать значительное количество веток, нужно соединить между собой несколько подобных гребенок.

Для подсоединения коллектора нужно его сцепить непосредственно со стояком системы водоснабжения дома. Для этого с двух сторон устройства имеют специальные резьбовые соединения. Они могут иметь внутреннюю и внешнюю резьбу.

На незанятый конец коллектора, как правило, устанавливает заглушка. Также к этому месту можно подсоединить какой-либо сантехнический прибор. Чаще всего это касается гасителя гидроударов, оснащенного мембранным устройством.

Выходы могут быть организованы следующими способами:

• с использованием вентилей;
• с применением шаровых кранов.

Вентили позволяют не только руководить потоками жидкости. К их функциям можно отнести регулировку напора на конкретном отделении системы водоснабжения.

Виды и типы коллекторов водоснабжения

Коллекторы могут отличаться между собой как своей конструкцией, так и материалами, из которых они произведены. Именно поэтому при выборе данных устройств необходимо быть максимально внимательным и осторожным.

Важно приобрести именно такой коллектор водоснабжения, который будет по своей функциональности и технических характеристикам максимально полно удовлетворять потребности потребителей воды.

При производстве коллектора водоснабжения могут использоваться следующие материалы:

1. Нержавеющая сталь. К ее основным преимуществам можно отнести устойчивость к коррозии. К тому же такой металл выдерживает высокие температуры и контакт с огнем. По своим габаритным размерам гребенки, выполненные из нержавеющей стали, довольно небольшие. Именно поэтому их легко и без каких-либо проблем можно незаметно установить в нужном месте дома. Также стоит обратить внимание, что данный материал экологически безопасен. Изделия из него имеют весьма привлекательный внешний вид.
2. Латунь. Данный материал отличается своей высокой прочностью, которая превышает аналогичный показатель нержавеющей стали. К преимуществам латуни также можно отнести ее устойчивость к коррозии и высоким температурным режимам. Гребенки, выполненные из данного сплава, характеризуются высокой стоимость. Именно поэтому они доступны далеко не всем покупателям.
3. Полипропилен. К преимуществам таких коллекторов относится низкий вес и устойчивость к коррозийным явлениям. Недостатком данного материала можно считать прежде всего низкую прочность. Также стоит обратить внимание на плохую устойчивость полипропилена к высоким температурам.

Также коллекторы водоснабжения отличаются между собой способом крепления. Модель гребенки нужно выбирать на основании того, из какого материала выполнены трубопроводы. В этом плане стоит выделить такие виды коллекторов:

• гребенки для монтажа кранов и других сантехнических приборов;
• гребенки с компрессионными фитингами, позволяющие подсоединить трубы из металлопласта и полиэтилена;
• гребенки для монтажа трубопроводов из полипропилена;
• гребенки под евроконус, позволяющие подсоединить трубы практически из любого материала.

Коллекторы для водоснабжения могут отличаться также и конструкций, подразумевающей то или иное количество выходов. Их может быть от 2 до 6. Если некоторые из них не требуются, такие выходы можно закрыть при помощи заглушек.

Преимущества и недостатки коллекторной системы водоснабжения

Прежде чем купить коллекторы, нужно проанализировать их основные преимущества. Они заключаются в следующем:

• нормализация уровня давление в трубопроводах;
• обеспечение параллельного снабжения водой нескольких пользователей;
• предотвращение возникновения гидроударов;
• практически полное предотвращение уменьшения напора воды;
• возможность отключение сантехнических прибора, сохранив водоснабжения других приспособлений.

Коллектор водоснабжения можно установить не только в доме, но в разнообразные общественных заведениях. К их недостаткам специалисты относят такие особенности, как:

• значительная стоимость самого устройства и большого количества трубопроводов;
• потребность скрытой прокладки труб, так как большое их количество на стене в ванной или же кухне – это излишество.

Несмотря на определенные недостатки, все же коллекторы пользуются соответствующей популярностью. Чаще всего их монтируют при осуществлении капитального ремонта в помещениях здания. Это может быть как жилое, так и общественное сооружение.

Монтаж коллектора для водоснабжения

Первоначально, прежде чем приступать к монтажу, нужно продумать схему водоснабжения и приобрести соответствующие материалы. После этого установку коллектора следует осуществлять по такому алгоритму действий:

1. Установка счетчиков, обратных клапанов и фильтров. Также дополнительно следует закончить монтаж трубопровода к каждому сантехническому прибору.
2. Установка распределительного узла. Коллектор должен размещаться таким образом, чтобы в дальнейшем можно было бы его удобно обслуживать. Лучше всего для него подобрать несущую стену в помещении, где нет повышенной влажности.
3. Установка запорной арматуры. Она будет использоваться для обеспечения регулировки подачи воды.
4. Установка циркулярного насоса. Он требуется только в тем случаев, если коллектор будет использовать для обеспечения водой сантехнических приборов, расположенных на разных этажах.
5. Крепление коллектора к стене при помощи специальных хомутов. Они должны быть выполнены из металла.
6. Оснащение системы шаровыми кранам. Их следует разместить на месте врезки коллектора в главный стояк. Также дополнительно на данном отрезке нужно установить фильтр для грубой очистки. Дополнительно понадобится, в том числе, счетчик, предназначенный для осуществления контроля потребления воды.
7. Закрепление мембранного гасителя. Он предназначается для предотвращения возможного возникновения в системе гидроударов.
8. Установка фитинг-переходников на резьбе кранов или выводов из коллектора. К ним нужно подсоединить подводки к сантехническим приборам или же трубопроводов, которые от них отходят.

Если система водоснабжения будет скрытой, необходимо также во время монтажа предусмотреть теплоизоляцию. Она позволяет предотвратить возникновение трещин на стене. Такая проблема в некоторых случаях возникает вследствие того, что на трубопроводах может образовываться конденсат из-за разницы температур.

Распространенные ошибки при монтаже

При монтаже коллектора водоснабжения нередко возникают определенные ошибки, такие как:

1. Установка в месте с плохим доступом. В дальнейшем при возникновении каких-либо проблем с устройством, будет довольно сложно к нему добраться. К тому же в процессе эксплуатации приспособления нередко приходится открывать и закрывать его краны, что также требует свободного доступа.
2. Отсутствие насоса. Он требуется для того чтобы обеспечить должный уровень потока воды в системе. Данное устройство может потребоваться как при питании сантехнических устройств на разных этажах, так и в случае их расположение на весьма значительных расстояниях от коллектора.
3. Слишком малый диаметр врезки в главный стояк. Ни в коем случае нельзя, чтобы трубы, которые расположены ближе к сантехническим приборам, имели больший внутренний просвет, нежели те, что возле стояка.

Если правильно выполнить монтаж коллекторной системы водоснабжения, недопустим ни одну из вышеперечисленных ошибок, можно длительное время пользоваться сантехническими приборами без каких-либо проблем и трудностей.

<index>

Коллекторная разводка лишена недостатков традиционной схемы с использованием Т-образного разветвителя. Коллектор для водоснабжения обеспечивает сохранение равномерного давления в трубах и упрощает замену вышедших из строя деталей.

Коллектор водоснабжения.

Что такое коллектор?

Устройство представляет собой технический элемент системы водопровода, обеспечивает смешивание воды из разных веток или подает воду для разводки к нескольким точкам. Коллектор разделяет струю воды на несколько потоков, имеющих равную мощность. Является распределительным механизмом, который монтируют на центральный стояк.

Устройство коллектора и принцип действия

Коллектор имеет форму цилиндра, по сторонам которого просверлены отверстия. На гребенку устанавливаются перекрывающие устройства для регулирования напора водяного потока. С торцевой стороны расположено входное отверстие, диаметр которого крупнее. К нему поступает вода из источника водоснабжения.

На 2 сторонах устройства – внутренняя и наружная резьба. С помощью резьбового соединения прибор подключается к магистрали, при необходимости – к другому коллектору. По бокам фиксируются подводки, ведущие систему к разным точкам потребления. Данную систему называют параллельной.

На конец устройства в разных случаях ставится гаситель ударов или заглушка.

Распределительная гребенка может иметь от 2 до 4 выходов. Для подачи воды к большому количеству точек несколько коллекторов соединяют, а на оставшиеся отверстия ставятся заглушки.

Для чего нужен коллектор?

Устройство выравнивает параметры системы. Коллекторы для водопровода выполняют следующие функции:

1. Регулируют давление. В тройниковой разводке часто снижается напор воды при одновременном использовании водоснабжения несколькими потребителями. Коллекторная система позволяет избежать этого, напор и температура воды в кранах неизменны.
2. Во время проведения ремонтных работ или замены смесителя исчезает необходимость перекрытия водообеспечения по всему стояку. На выходных отверстиях коллектора монтируются краны, регулирующие каждую ветку.
3. Разводка исключает наличие вмонтированных в стену соединений. Благодаря этому снижается вероятность протечек. При выходе из строя фитингов и кранов их замена не повлечет порчу облицовки.
4. При необходимости ввести дополнительную разводку не нужно менять всю проводку. На подключение уходит мало времени, не требуется покупка дорогих деталей.

Распределители обладают хорошими гидравлическими характеристиками, не подвергаются коррозии и могут устанавливаться без специальной прокладки. Преимуществами параллельной системы водоснабжения являются стабильность, практичность, изолированность каждого подключения и возможность регулировки технических норм.

Высокая стоимость разводки – единственный недостаток системы.

Классификация коллекторов

Распределительные устройства отличаются материалом корпуса и деталей и способами крепления. Это важно учитывать при подборе, т.к. не все изделия подойдут к пластиковым трубам.

Существуют следующие разновидности коллекторов:

1. Стальные (изготавливаются из нержавеющей стали). Устойчивы к огню и высоким температурам. Изделия отличает аккуратный внешний вид и легкий вес, коллектор легко крепится на стене.
2. Латунные (иногда – никелированные). Имеют высокую стоимость, но обладают прочностью. Не ржавеют и не портятся от высоких температур.
3. Полипропиленовые. Отличаются легкостью и устойчивостью к коррозии.

По способу фиксации устройства классифицируются следующим образом:

• с евроконусом;
• резьбовые;
• с компрессионными фитингами, позволяющими прочно соединить пластиковые или металлопластиковые трубы;
• с фитингами для труб из пластика под пайку;
• комбинированные.

  Латунные коллекторы для разводки водоснабжения.

Также коллекторы выпускаются в 2 цветовых вариантах для установки на горячую и холодную воду. Устройства делят по количеству выходных отверстий.

Товары на рынке

В зависимости от материала стоимость изделий составляет от 400 до 2500 руб. Коллекторные группы на 200-300 выходов могут стоить 10000-40000 руб.

На рынке представлены модели разных производителей, к популярным относятся:

• Watts;
• Uponor;
• Giacomini;
• APC;
• Luxor;
• Fado;
• Caleffi;
• Valtec;
• Bianchi.

В магазинах представлены не только гребенки, но и комплектующие. Изделия без кранов экономичны. Они используются для установки индивидуальной разводки, дают возможность подобрать подходящие детали. Приобретение изделия с запорной арматурой облегчит процесс установки. При сборке узлов исчезает необходимость монтажа вентилей.

Для адаптации устройства к системе дома приобретаются комплектующие. К ним относятся вентили, клапаны, насосные группы. Необходимы механические приводы, заглушки и патрубки.

Для монтирования в стену и сохранения эстетичного вида используются коллекторные шкафы.

Как установить?

При установке параллельной разводки в квартире главная ветка не имеет отводов, фиксируется к распределителю, к которому подводятся линии подачи.

Необходимо приобрести инструменты для монтажа гребенки. Процесс включает несколько этапов:

1. В местах крепления гребенки с главной веткой устанавливаются шаровые краны. Это необходимо для изоляции от общего водоснабжения.
2. Устанавливается фильтр грубой очистки. Данная мера предотвратит при циркуляции по трубам грязной воды попадание крупных частиц в приборы.
3. Устанавливаются приборы учета.
4. После установки счетчиков можно ставить приборы тонкой очистки (не обязательно).
5. Монтируется обратный клапан, необходимый для исключения обратного хода воды из распределителя в стояк при падении мощности потока.
6. В частном доме рекомендуется поставить редуктор давления. При излишнем напоре лишняя жидкость будет сбрасываться в канализацию.

Затем монтируются коллекторы: отдельно на стояки холодной и горячей воды. Каждый отвод снабжается вентилем. Определяющий момент – количество точек потребления, соответствующий количеству отводов. При наличии только холодного водоснабжения отвод гребенки направляет воду к нагревающему устройству. Из водонагревателя жидкость движется в другой коллектор для распределения горячего водоснабжения.

Возможна скрытая установка коллектора благодаря отсутствию соединений между устройством и другими приборами. При выполнении скрытого монтажа трубы с холодной водой прячутся в специальный рукав из полиэтилена (вспененного). Расстояние обеспечит возмещение температурного расширения.

Если в системе водообеспечения кроме радиаторов отопления присутствуют контуры для обогрева пола, то в соединениях рекомендуется устанавливать узлы подмеса. Вода будет изолированно циркулировать по контуру с более низкой температурой, узел обеспечивает добавление горячей воды по мере остывания пола. Однако монтаж узла не производится, если система состоит только из подогрева полов. Арматуру с механическими приводами фиксируют на обратный коллектор.

Если контуры при подключении к одному распределителю отличаются длиной, возникает необходимость в установке балансировочного расходомера. Способность пропускать воду регулируется вращением кольца. Точный расход виден на окошке со шкалой.

Необходимо учитывать отдаленность точек от распределителя. Рекомендуется выбирать место установки, приближенное к наибольшему числу точек. Если соблюдать равное расстояние до точек, для разводки не потребуется большого количества труб.

При установке разводки водообеспечения в регулирующей арматуре необходимости нет, т.к. достаточно запорной. Устройства монтируются в углублениях стен, расположенных в сухих помещениях. Часто устройство располагают в туалете. Рекомендуется устанавливать устройства в специальных шкафах.

</index>

Виды отопительных систем и их отличие

Системы отопления в основе своей имеют принцип циркуляции горячей воды. Исходя из этого выделяют:

• систему отопления с циркуляцией на основе естественного давления;
• систему отопления с циркуляцией посредством насоса;

Не стоит особо останавливаться на описании первой системы, так как данная установка давно считается устаревшей и практически не используется при строительстве нового жилья из-за ее низкой эффективности. Такое отопление используется в небольших частных домах и некоторых коммунальных учреждениях. Укажем лишь что в основе её функционирования лежит принцип физической разницы плотности теплой и холодной воды, что приводит к её циркуляции.

Система отопления с принудительной циркуляцией предусматривает наличие специальных насосов, обеспечивающих циркуляцию. Этот способ даёт практическую возможность отапливать большее количество помещений, нежели первый. Соответственно, данная система считается наиболее эффективной. Существует огромный выбор насосов для циркуляции теплоносителя в системе, что дает возможность варьировать с их мощностью и другими качественными характеристиками исходя из размеров помещений и их количества.

Система отопления с циркуляцией посредством насоса делится:

• двухтрубная (подключение радиаторов и труб параллельным способом, что влияет на скорость и равномерность подогрева);
• однотрубная (последовательное подключение радиаторов, что определяет простоту и дешевизну в прокладке системы отопления).

Коллекторная система отопления отличается высокой энергоэффективностью по сравнению с вышеперечисленными благодаря тому, что каждый радиатор подключён персонально к одному подающему и одному обратному трубопроводу, подача воды по которым осуществляется с помощью коллекторов.

Особенности коллекторной системы и её отличия заключаются в следующем:

Коллекторная разводка системы отопления предусматривает, что каждый радиатор регулируется самостоятельно и не зависит от работы других. Кроме того, в коллекторной системе зачастую используются другие отопительные приборы, которые также работают автономно от коллекторов. Радиаторы монтируются параллельно к коллекторам, что по принципу работы делает коллекторную систему схожую с двухтрубной.

Монтаж коллекторов осуществляется в отдельном подсобном помещении, либо специально отведенном для этого шкафу-стенде, спрятанном в стене. Место под коллекторы необходимо заранее планировать, так как они могут быть довольно внушительных размеров. Размеры распределительных коллекторов зависят от мощности радиаторов, которые зависят от размеров помещений.

Коллекторная разводка системы отопления значительно выигрывает у других вышеперечисленных систем отопления возможностью производить демонтаж и замену радиатор без необходимости остановки всей системы. Также коллекторная разводка требует для своего функционирования большего количества трубопровода, чем двухтрубная система. Несмотря на значительные одноразовые затраты на этапе строительства, данные меры положительно сказывается на дальнейшей энергоэффективности системы. Именно поэтому коллекторная система отопления обладает наибольшим эффектом и быстро окупается при строительстве жилья с большой площадью.

Положительные и отрицательные стороны коллекторной схемы

Планируя установку отопления с коллекторной разводкой, следует тщательно изучить техническую сторону вопроса и определить все положительные и отрицательные качества этой системы. Учитывая данные качества при строительстве дома, вам удастся добиться наибольшей его энергоэффективности.

Положительные качества коллекторной системы:

• непосредственный контроль каждого отдельного радиатора системы;
• дифференцированный подход к распределению тепла в каждом помещении, что даёт возможность эффективно поддерживать необходимую температуру во всём доме, экономя при этом;
• простота в эксплуатации, возможность доступа к каждому компоненту системы без вмешательства в работу остальных;
• эстетическая составляющая, которая заключается в возможности монтажа трубопровода и вспомогательных узлов системы в стене или в полу;
• высокая окупаемость, связанная в эффективном потреблении энергоресурсов.

Отрицательные качества:

• высокие затраты на начальном этапе проектирования и установки, связанные с необходимостью использования труб и дополнительных компонентов;

Как видим, минусов не много, они не существенны в сравнении с плюсами системы. Поэтому коллекторную систему отопления по праву считают лучшим решением сегодня.

Компоненты коллекторной системы отопления

Комплекция коллекторной системы отопления подобна по своему набору двухтрубной (тройниковой) системе. Главным, самым дорогим компонентом является котёл. От его эффективности зависит энергоэффективность работы системы. Мощность котла зависит от отапливаемой площади и теплопотерь. В связи с этим, выбор котла и расчет его эффективности являются достаточно серьёзной частью проектирования, требующее консультаций со специалистом.

На втором плане по праву считают уровень теплоотдачи системы, за которую отвечают радиаторы. Но не стоит также забывать про возможные теплопотери. Для их минимизации стоит задуматься над качественным утеплением дома.

Коллекторная разводка систем отопления предусматривает наличие встроенного насоса для циркуляции теплоносителя. Насос увеличивает теплоотдачу системы, позволяя теплоносителю как можно быстрее циркулировать.

Важным элементом системы является коллектор. Коллектор выполняет функцию распределителя теплоносителя, способствуя эффективной подаче воды. Коллектор состоит из различных регуляторов, клапанов, термодатчиков, позволяющих регулировать комнатную температуру.

Принцип работы коллектора и как его выбрать

Коллектор, или «гребёнка», как его часто называют в народе, имеет в своём основании две главные трубы (подающую и обратную), к которым подведены патрубки. Каждый такой патрубок имеет в своём продолжении подающий либо обратный трубопровод, соответственно. На подающий коллектор устанавливают насос для циркуляции горячей воды.

На подающем коллекторе монтируют сервопривод, для перекрытия клапана. При достижении температуры воды заданным параметрам термодатчик, срабатывая, приводит в действие сервопривод, который передавливает клапан. Клапан, в свою очередь, блокирует дальнейшую подачу воды до очередного момента её охлаждения на определённое количество градусов.

После отдачи тепла через радиатор в помещение, вода по обратному кругу системы возвращается в котёл, где она снова подогревается и подается в коллектор для дальнейшей циркуляции.

Поддержание необходимого давления воды на подающем коллекторе достигается установкой специальных регуляторов. Они так же регулируют необходимое количество воды.

На выбор необходимого коллектора влияют такие факторы:

• площадь помещений;
• количество радиаторов;

Выбор труб

Главным моментом монтажа коллекторной разводки – правильный выбор труб. В монтаже данной системы используют большое количество соединений, что влечёт за собой применение большого количества зажимов, фитинга. Для этой цели наиболее подходящим будут мягкие, гибкие шовные металлопластиковые или полиэтиленовые трубы. Для выхода патрубков из коллектора используются медные трубы.

Данные трубы обладают свойствами предотвращения попадания воздуха благодаря специальному покрытию внешней стороны поверхности.

Наиболее оптимальный диаметр труб – 16 мм. Однако по данному вопросу следует проконсультироваться со специалистом.

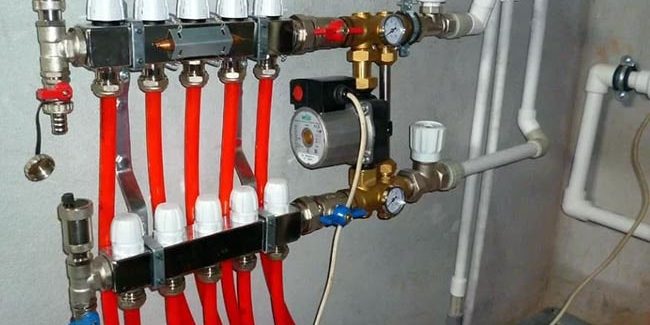

Коллекторная разводка для тёплого пола

Монтаж тёплого пола коллекторной разводкой осуществляется подобно обычному водяному полу. Можно вмонтировать теплоотдающий элемент под покрытие пола с последующим подсоединением к коллектору. Практика показывает: возможно компоновать коллектор для отопления пола вместе с отоплением через радиаторы, но делать этого не стоит. Системы разнотемпературные.

Стоит помнить о терморегулировании: теплые полы имеют меньшую теплоотдачу, радиаторы — большую.

Коллекторная система отопления сегодня является наиболее эффективной, экономной, быстро окупаемой. Она удобна, проста, визуально не заметна, что делает максимально комфортным проживание там, где она установлена.

Теги: двухтрубная система, коллекторная схема, лучевая схема, однотрубная система отопления, схема отопления

В сантехнике коллектором называется участок трубы увеличенного сечения, собирающий (или раздающий) воду из нескольких ответвлений меньшего диаметра. В отопительных системах административных, жилых и производственных зданий указанный элемент встречается под названием «распределительная гребенка». Наша задача – рассмотреть коллектор отопления для частного дома, рассказать о принципе работы, вариантах применения и способах монтажа.

Зачем нужен коллектор, принцип работы

Устройство данного сантехнического прибора очень простое. По сути, это кусок трубы большого диаметра, оснащенный резьбовыми штуцерами для подключения контуров водяной системы. Длина гребенки отопления зависит от числа присоединений, основная линия обычно подводится к торцу.

Справка. Как правило, коллекторы снабжаются отводными патрубками одинакового диаметра, составляющего 0.5…0.75 от сечения главной камеры. Расстояние между штуцерами бывает разным – в зависимости от расхода теплоносителя в контурах и назначения гребенки.

Что происходит в коллекторе, куда поступает вода из 2…10 параллельных ветвей:

1. Из нескольких магистралей в сборный трубопровод попадает теплоноситель с различными параметрами – температурой, скоростью течения, расходом за единицу времени.
2. В большом проходном сечении гребенки скорость движения воды снижается, уменьшается гидравлическое сопротивление.
3. Смешиваясь в главной камере, разные потоки обретают на выходе одинаковую температуру и скорость.

Итак, задача коллектора – сбор теплоносителя, выравнивание его параметров и отправка обратно в котел по основной линии. Без гребенки не обойтись, когда нужно свести в один трубопровод несколько магистралей с разным расходом воды, гидравлическим сопротивлением и протяженностью. Попробуйте соединить такие ветви на тройниках — 2–3 контура сразу перестанут нормально работать.

Распределительный коллектор отопления действует аналогичным образом, только в обратном направлении. Вода от котла, медленно протекающая через основную камеру, расходится в требуемом количестве по второстепенным линиям.

Одна голая труба с отростками малополезна без сопутствующей арматуры – кранов, клапанов и прочих элементов. Коллекторный узел в сборе помогает решить несколько важных задач:

• регулировать количество теплоносителя по каждой ветви, балансировать их между собой;
• путем подмеса снижать температуру подаваемой воды и поддерживать ее на заданном уровне;
• опорожнять систему, сбрасывать воздух;
• автоматически управлять микроклиматом каждого помещения, используя комнатные терморегуляторы.

Виды коллекторных узлов

Прежде чем рассматривать типы гребенок, укажем способы их применения в системах водяного отопления частных домов и квартир:

• распределение и регулирование температуры воды в контурах теплых полов, сокращенно – ТП;
• раздача теплоносителя радиаторам по лучевой (коллекторной) схеме;
• общее распределение тепла в жилом здании большой площади со сложной системой теплоснабжения.

В загородных коттеджах с разветвленным отоплением коллекторная группа включает так называемую гидрострелку (иначе – термогидравлический разделитель). По сути, это вертикальный коллектор на 6 выводов: 2 – от котла, два – на гребенку, один верхний для удаления воздуха, из нижнего сбрасывается вода.

Дополнение. Есть каскадные гидрострелки с большим количеством штуцеров, куда подключаются отопительные контуры напрямую. Тогда распределитель коллекторного типа не используется.

Теперь о видах распределяющих гребенок:

1. Для ограничения температуры воды, регулирования расхода и балансировки контуров теплого пола используются специальные коллекторные блоки, сделанные из латуни, нержавейки или пластика. Размер присоединительного отверстия основной теплотрассы (на торце трубы) – ¾ либо 1 дюйм (DN 20–25), ответвлений – ½ или ¾ соответственно (DN 15–20).
2. В радиаторных лучевых схемах применяются те же гребенки систем напольного обогрева, но с урезанным функционалом. Разницу мы объясним ниже.
3. Для общедомового распределения теплоносителя используются стальные коллекторы больших размеров, диаметр соединения – свыше 1” (DN 25).

Заводские коллекторные группы недешевы. Ради экономии домовладельцы часто пользуются гребенками, спаянными своими руками из полипропилена, или берут дешевые распределители для систем водоснабжения. Дальше мы укажем проблемы, связанные с установкой самодельных и водопроводных коллекторов.

Устройство гребенки для теплого пола

Температура теплоносителя, подаваемого в контуры напольного отопления, не должна превышать 50 °C, оптимальный температурный график – 40/30 °C. Если поверхность пола нагреется сильнее 30 градусов, в комнате станет душно, некомфортно.

Держать на подаче 40–50 °C способны только газовые котлы, и то, с потерей КПД. Чтобы эффективно расходовать газ либо другой энергоноситель, воду необходимо греть до 60 градусов, а после снижать температуру на входе в петли ТП. Это одна из основных задач коллекторного блока, состоящего из следующих элементов:

• сам коллектор – 2 отдельных трубки (подающая и обратная) с кронштейнами настенного крепления;
• термостатические клапаны нажимного действия с подсоединением для труб типа «евроконус»;
• расходомеры (ротаметры) со шкалой 0.5…5 л/мин;
• торцевые блоки с автоматическими воздушными клапанами и вентилями слива;
• блоки стрелочных термометров;
• отсекающие шаровые краны;
• байпасная линия с перепускным клапаном.

Ротаметры и нажимные клапаны завинчиваются в специальные гнезда на гребенке, последние закрыты пластмассовыми колпачками. Воздухоотводчики со сливными вентилями вкручиваются в торцы коллекторных трубок с одной стороны, блоки термометров и кранов – с другой. Байпас устанавливается в зависимости от конструкции гребенки.

Примечание. Обычно расходомеры стоят на линии подачи, термоклапаны – на «обратке». Но встречаются и другие модели коллекторов с ротаметрами на обратной магистрали. Если вы перепутаете трубки распределителя, то перекрутить клапаны вместо расходомеров не выйдет – внутренняя форма втулок разная.

За термометрами идут шаровые краны, следом – циркуляционный насос и узел смешивания. Рассмотрим каждый элемент коллекторной группы отдельно.

Конструкция и назначение расходомеров

Ротаметры предназначены для контроля и регулирования максимального расхода жидкости через петли. Элементы вкручиваются в специальные патрубки на коллекторе без подмоточных материалов – уплотнителем служит прокладка из резины EPDM.

В корпусе расходомера установлен подпружиненный шток с рабочей тарелкой на одном конце и контрольной шайбой на другом. Как работает ротаметр:

1. Теплоноситель затекает сквозь боковое отверстие в корпусе, потом движется вниз, давит на тарелку и уходит в трубу.




2. Чем больше воды протекает через расходомер, тем сильнее давление на тарелку. Пружина сдавливается, шток с контрольной шайбой опускается. Расход в л/мин можно наблюдать по шкале, нанесенной на прозрачной колбе элемента.
3. Величина протока регулируется вращением верхней части корпуса. При закручивании проходное отверстие частично или полностью закрывается поршнем.

Справка. На коллекторах некоторых производителей устанавливаются нерегулируемые ротаметры. Для ограничения расхода используются отдельные краны, встроенные в тело трубы. Как выглядят подобные элементы, смотрите ниже на видео.

Расходомеры, устанавливаемые на обратной линии, устроены аналогично, только пружина стоит по другую сторону контрольной шайбы. Теплоноситель поступает снизу и толкает тарелку вверх, шток и шайба поднимаются. Как различить ротаметры разных типов:

• если при отсутствии протока шайба находится вверху колбы, то расходомер ставится на подаче;
• если при нулевом расходе воды шайба стоит внизу шкалы, элемент предназначен для «обратки»;
• шкала на колбе проградуирована в соответствующем направлении, в первом случае отсчет ведется сверху вниз, во втором – снизу вверх.

В процессе эксплуатации ротаметры надо обслуживать – чистить по мере загрязнения. Индикатором служит прозрачная колба, когда она покроется налетом изнутри, элемент следует выкрутить, разобрать и удалить грязь с рабочих поверхностей.

Как устроен термостатический клапан

Конструктивно изделие не отличается от других подобных термоклапанов – радиаторных либо двухходовых. При нажатии на подпружиненный шток тарелка опускается в седло, перекрывая проход теплоносителю. Есть возможность преднастройки: максимальный расход ограничивается вращением сердцевины клапана с помощью шестигранного ключа.

Уточнение. Существует 2 типа клапанов – нормально открытые и нормально закрытые. Первые описаны выше – при нажатии на шток проход закрывается. Вторые используются реже, там канал закрыт изначально, при опускании штока отверстие открывается.

Назначение термостатического клапана – регулирование расхода теплоносителя при эксплуатации (не балансировка!). Управление реализуется 3 способами:

1. Ручной. Положение штока регулируется пластиковой рукояткой, которая накручивается на клапан сверху.
2. Автоматическими термоголовками RTL, нажимающими шток при увеличении температуры обратного потока. Не путайте их с обычными радиаторными головками, реагирующими на температуру воздуха.
3. Электрическими сервоприводами, связанными с комнатными терморегуляторами либо погодозависимой автоматикой.

Ручное управление требует постоянного внимания со стороны пользователя – при изменении температуры окружающей среды вам придется поджимать или отпускать шток. Термоголовки типа RTL автоматизируют процесс, но хорошо работают только на коротких петлях – до 60 м. Сервоприводы плюс терморегуляторы применимы везде.

Прочие аксессуары гребенки

В начале публикации мы перечислили задачи, которые должна решать коллекторная группа теплых полов. С балансировкой и регулированием расхода понятно – эти функции исполняют ротаметры и клапаны. Перейдем к оставшимся аксессуарам:

1. Терминальный узел для опорожнения и автоматического удаления воздушных пузырей. Элемент состоит из корпуса со сливным краном и поплавкового воздухоотводчика. Штуцер закрыт пробкой, которая одновременно является барашком для открытия вентиля.
2. Блоки стрелочных термометров, размеченных до 80–90 °С. Назначение ясно – измерение температуры на входе и выходе из гребенки.
3. Краны шаровые отсекающие. В зависимости от способа подключения коллектора к отоплению используются краны прямые, угловые, с американкой и внутренней/наружной резьбой.
4. Байпасная перемычка с перепускным клапаном применяется в системах с автоматической регулировкой. Если из-за теплой погоды все контуры закроются, теплоноситель пойдет через байпас по кругу, насос не будет работать «на себя». В обычном режиме клапан не даст воде циркулировать напрямую, заставит двигаться по петлям.

Примечание. Через терминальный узел можно не только сливать теплоноситель, но и закачивать в случае ремонта. Коллектор отсекается кранами от основной магистрали, производится опорожнение либо подпитка контуров ТП через боковой штуцер.

Количество и разнообразие дополнительной арматуры зависит от производителя гребенки. Указанные аксессуары являются основными, кроме них еще применяются различные заглушки, переходники и вентили.

Перед коллекторным блоком располагается смесительный узел, его состав зависит от метода приготовления теплоносителя для ТП. Практикуется 3 способа доведения воды в теплых полах до нужной температуры:

1. Подмес в контуры горячей воды двухходовым термостатическим клапаном. Элемент запускает порции теплоносителя по команде термоголовки с выносным температурным датчиком в виде медной колбы. Последний прикреплен к металлической стенке коллектора и связан с головкой через капиллярную трубку.
2. Смешивание охлажденного и нагретого теплоносителя с помощью трехходового клапана. Принцип следующий: насос гоняет воду через байпас по контурам, когда она не охладится, клапан открывает подачу нагретой воды из котловой линии. Отличие от предыдущего метода – более плавная подача, качество смешивания.
3. Ограничение обратного протока термоголовками RTL, установленными на термоклапаны гребенки. Здесь насосный модуль вообще не нужен.

Управлять двух– либо трехходовым клапаном можно тремя способами: вручную, с помощью термоголовки с выносной колбой и электрическим исполнительным механизмом. Последний управляется контроллером, получающим сигналы комнатных либо погодных датчиков.

Распределитель лучевой системы отопления

Напомним: лучевая разводка предусматривает индивидуальное двухтрубное подключение каждого радиатора к общему распределительному коллектору, расположенному в удобном месте (обычно – ближе к центру здания).

Для монтажа коллекторного узла применяются такие гребенки:

• заводская для ТП (описывается выше), изготовленная из нержавеющей стали, латуни либо пластика;
• заводская для водоснабжения со встроенными запорными вентилями, сделанная из полипропилена или металла;
• самодельные коллекторы, скрученные из латунных фитингов, полипропиленовых тройников.

Выбор типа гребенки зависит от вашего бюджета и требований к радиаторной системе. Если каждая батарея оснащена собственным балансировочным вентилем и термоголовкой, то достаточно чистого коллектора без клапанов и расходомеров. Модуль сброса воздуха и воды оставьте.

Совет. При ограниченном бюджете можно выбрать недорогой водопроводный коллектор с кранами, изображенный на фото. Многие домовладельцы так и поступают, а систему балансируют радиаторными вентилями.

Если вы желаете автоматизировать работу отопления и все регулировки свести в коллекторный шкаф, покупайте гребенку для напольного обогрева. Устанавливайте все аксессуары – ротаметры, клапаны с сервоприводами, «воздушники», комнатные регуляторы. Смеситель по-прежнему не нужен, теплоноситель к батареям подается прямо из котельной.

Ниже на видео показан комбинированный коллектор для отопления, распределяющий тепло на радиаторную разводку и напольные контуры. Обе части гребенки установлены параллельно. Заметьте, для раздачи теплоносителя мастер использовал водопроводные распределители.

Общедомовая коллекторная группа

Магистральная гребенка выполняет те же функции, что и коллектор ТП – распределяет теплоноситель по ветвям отопительной сети различной нагруженности и протяженности. Элемент изготавливается из стали – нержавеющей или черной, профиль основной камеры – круглый либо квадратный.

Справка. Магистральные коллекторы заводского изготовления называют компланарными. Это умное слово обозначает, что все детали гребенки лежат в одной плоскости – вертикальные патрубки подачи насквозь пересекают камеру «обратки» и наоборот. Цель – уменьшить вес и габариты конструкции.

Существуют компактные модели распределителей на 3–5 контуров, сделанные в виде одной трубы. В чем хитрость: коллектор «обратки» помещен внутрь камеры подачи. В результате получаем 1 общий корпус с 2 камерами одинаковой вместительности.

В подавляющем большинстве загородных домов площадью до 300 м² разводящие коллекторы не нужны. Для нескольких потребителей тепла используется схема обвязки способом первично-вторичных колец, описанная в отдельной статье. Когда следует задуматься о покупке общедомовой гребенки отопления:

• число этажей коттеджа – не менее двух, общая площадь – свыше 300 квадратов;
• для обогрева задействовано минимум 2 источника тепла – котел газовый, твердотопливный, электрический и так далее;
• количество отдельных ветвей радиаторного отопления – 3 и больше;
• в схеме котельной присутствует бойлер косвенного нагрева, контуры отопления вспомогательных построек, подогрева бассейна.

Перечисленные факторы нужно рассматривать отдельно и в совокупности, а для подбора модели конкретных размеров произвести расчет нагрузки на каждую ветку. Отсюда вывод: без консультации с экспертом коллектор лучше не покупать.

Нюансы монтажа

Технология крепления коллектора к стене довольно проста: гребенка ТП и лучевой разводки подвешивается на монтажных кронштейнах, петли присоединяются фитингами типа «евроконус». Трубы, идущие к верхней части коллектора (обычно это «обратка»), пропускаются под нижней.

Совет. Никто не заставляет вас монтировать распределитель на скобах. При необходимости трубки можно разнести в стороны и закрепить на стене отдельно. Коллекторный ящик используется в помещениях жилой зоны, при установке коллектора в котельной шкаф не нужен.

Кратко перечислим основные моменты:

1. Размер гребенки подбирается по диаметру труб, используемых в греющих петлях, – Ø16 или Ø20 мм. Соответственно, берем распределитель на ¾ либо 1 дюйм. Материал изделия роли не играет, по соотношению цена/качество выигрывает нержавейка.
2. Если количество отводов гребенки превышает 12, соберите коллекторный узел из 2 секций. При установке аксессуаров подмоточные материалы не используются, поскольку детали снабжены резиновыми уплотнителями.
3. Более тяжелый общедомовой коллектор подвешивается на крюках, усиленных кронштейнах либо устанавливается на пол. Насосы, трубы и прочие элементы обвязки не должны нагружать распределитель собственным весом.
4. Самый горячий теплоноситель получает бойлер косвенного нагрева. Змеевик и циркуляционный насос водонагревателя подключается к гребенке напрямую, обычно – с торца.
5. Ветви радиаторного отопления и ТП присоединяются к коллектору через узлы подмеса с трехходовыми клапанами. На каждую линию ставится отдельный насос, подобранный по давлению и производительности.


Важный момент. Смесительный узел теплых полов можно ставить в котельной, возле основной гребенки. Тогда к распределителю ТП пойдет вода нужной температуры.

Напоследок о самодельных коллекторах

Выше по тексту мы упоминали о бюджетных вариантах гребенок – водопроводных, полипропиленовых и самодельных. Подобные распределители без проблем используются в радиаторных лучевых схемах. Для балансировки и регулирования протока на каждую батарею ставится балансовый вентиль и кран с термоголовкой. Коллектор снабжаем «воздушниками» + сливными кранами.

Если же вы поставите указанные гребенки на ТП, то столкнетесь с такими нюансами:

• распределитель невозможно оснастить ротаметрами;
• без расходомеров сложно сбалансировать контуры разной длины;
• на заводских пластиковых коллекторах стоят запорные краны, значит, регулировать расход нечем;
• гребенки, собранные из полипропиленовых или латунных тройников, имеют множество стыков;
• стоит отметить, что самодельные распределители не слишком хорошо выглядят.

Сделанный своими руками коллектор напольного отопления все-таки можно довести до ума. Собираем распределитель из тройников, а на обратных подводках монтируем радиаторные термостатические вентили с термоголовками типа RTL, как сделано на фото.

Мастеровитый хозяин спокойно изготовит и компланарный общедомовой коллектор – сварит из круглой или профильной трубы. Но здесь загвоздка в расчетах: нужно знать сечение камер и патрубков для конкретной системы отопления. Если специалист рассчитает эти параметры, воспользуйтесь опытом мастера из видео:

Используемые источники:

• https://vodosnabdom.ru/vodosnabzhenie/kollektor-vodosnabzheniya
• https://vodasovet.ru/vodoprovod/kollektor-vodosnabzheniya
• https://eurosantehnik.ru/kollektornaya-razvodka-sistemy-otopleniya.html
• https://otivent.com/kollektor-dlya-otopleniya
