Коллектор для теплого водяного пола: правила выбора и популярные схемы подключения

Коллектор на вид – это обычный кусочек трубы с несколькими отверстиями с одной стороны, служащими выходами. Пара таких простеньких конструкций фактически отвечает за управление водяным теплым полом.  Давайте разберемся,для чего необходимы эти выходы и как выполнить подключение коллектора теплого пола.

Как работает коллектор

Водяные полы укладывают различными способами, к примеру, бетонным или настильным, но независимо от выбранной технологии необходимо приобрести и установить шкаф коллекторный.

На заметкуКоллекторный ящик рекомендуют устанавливать на стене по возможности ближе к середине и чаще всего у самого пола.

В него в дальнейшем будут заводить две трубы:

• возвратную, которая выполняет абсолютно противоположную роль: она служит для сбора уже отработавшей и успевшей остыть воды. Ее возвращают обратно в котел, и процесс вновь повторяется.

Цикличность процесса обеспечивает другой встроенный компонент системы – циркуляционный насос. Так или иначе, в процессе эксплуатации теплого пола, скажем при ремонтных работах, приходится систему отключать. Для этого каждую из труб оснащают запорными вентилями. Трубу из пластика и запорный вентиль из металла соединяют друг с другом через компрессионный фитинг. Затем к вентилю подсоединяют гребень, монтируя с одного края воздухоотводчик, а с другого – сливной кран.  После сборки шкафа переходят непосредственно к монтажу. И только уже имея установленный на стену гребень можно подрезать трубы контура по длине.

На заметкуЧтобы обеспечить герметичность соединения трубы подрезают строго под прямым углом.

Упрощенная схема коллектора теплого пола

Простейшая схема гребенки состоит из двух контуров. Для изготовления распределительной системы используют латунь или нержавеющую сталь – два материала с высокой устойчивостью к агрессивному воздействию горячей воды. Гребенка должна быть расположена на стене строго вертикально, чтобы обеспечить эффективность работы всех составляющих и позволить равномерно распределять теплоноситель.

Запорные клапаны, установленные в каждом контуре, могут иметь ручную или автоматическую систему открывания с использованием электромеханических приводов. В рассматриваемой нами системе, как правило, используют ручные.

С помощью этих клапанов, один из которых установлен на входе, а другой – на выходе, регулируют подачу горячей воды. Для регулировки расхода жидкости между контурами, расположенными, скажем, в соседних помещениях, в возвратном гребне устанавливают так называемые балансировочные клапаны.

Нередко запорный механизм дополняют расходомерами, служащими в качестве индикатора потока теплоносителя. Благодаря им можно корректировать каждый контур системы, так как расходомеры настраивают и измеряют объем теплоносителя для каждого из них раздельно. Это особенно важно для контуров с различной длиной труб. На возвратном гребне устанавливают термодатчики, которые необходимы для полного или частичного перекрытия системы. Делается это в автоматическом с использованием электрических сервоприводов или ручном режиме.

Как правило, при установке упрощенной системы своими руками проблем не возникает. При устройстве двухконтурного отопления, скажем, для обогрева ванной комнаты и туалета даже нет необходимости в дорогостоящем оборудовании. В зависимости от того, какие используются смесительные клапаны, схемы гребней усложняются

Смесительные клапаны

При подключении коллектора используют два типа смесительные клапаны: двух и трехходовых. Они предназначены для смешения жидкостей: горячей, которая поступает из котла и охлажденной, соответственно, из отопительного контура. Управляют ими в ручном или автоматическом режиме – требует дополнительной установки сервопривода или управляющего устройства.

Трехходовые используют, как правило, для коллекторов, предназначенных для обогрева больших помещений с площадью более 200 кв. м. В такие схемы также включают погодозависимые датчики, которые запрограммированы на определение требуемой температуры пола, исходя от внешних условий.

Двухходовые используют для помещений с меньшей площадью – меньше 200 м². В подобной схеме температуру пола регулирует клапаном. При необходимости он сам добавляет горячую жидкость, поступающую из котла или, наоборот, воду из обработки. Если коллектор настроен правильно, то совершенно исключается перегрев пола. Схемы с двухходовым клапаном обеспечивают плавность и стабильность регулировки.

Есть еще немало других схем коллекторов и типов установки.

Управляющие элементы

Настройка коллектора теплого пола невозможна без специальных приборов. С их помощью устанавливается оптимальный режим нагрева системы, регулируются потоки воды в трубопроводах. Каждый из них выполняет определенную функцию.

1. Датчик температуры воды

Устанавливаются на входных и выходных патрубках устройства. Эти приборы не влияют на работу системы, но указывают текущий показатель нагрева. Разница значений может быть полезна при подсчете эффективности работы. Также они служат индикатором нарушения режима нагрева.

1. Центральный терморегулятор с сервомеханизмом и датчиком.

Он монтируется на приемный патрубок входного коллектора и подключается к обратной трубе с охлажденным теплоносителем. Датчик температуры помещается в корпусе гребенки. На корпусе терморегулятора есть поворотная ручка, с помощью которой устанавливается требуемый уровень температуры. От датчика в устройство поступают показания о степени нагрева воды. В зависимости от этого регулируются потоки холодного и горячего теплоносителя.

1. Сервоприводы на патрубках входной гребенки

По принципу работы они полностью аналогичны терморегулятору, но с небольшими дополнениями. С их помощью регулируется объем потока воды для каждого контура водяного пола. В зависимости от модели это можно делать в ручном или автоматическом режимах. Для последнего применяются сервоприводы со встроенными датчиками температуры, которые могут подключаться к общему выносному терморегулятору.

1. Расходометры

Необязательные для монтажа устройства, которые, впрочем, могут стать эффективными элементами для ручного управления работой водяного теплого пола. Они устанавливаются на патрубки обратного коллектора и представляют собой запорные механизмы со стеклянной колбой.

При повороте головки на корпусе шток в устройстве меняет свое положение. Это влияет на объем жидкости, проходящей через него. Для наглядности на поверхности расходометра нанесена шкала измерений, обозначающая скорость прохождения воды л/мин.

Правила подключения

В большинстве случаев приобретается готовый коллектор, в котором все элементы подобраны по техническим характеристикам. Если же есть опыт в сборке подобных конструкций, можно самостоятельно скомпоновать устройство. Как правильно подключить теплый пол, учесть параметры общей системы отопления и технические свойства гребенок? Для этого необходимо руководствоваться определенными правилами установки.

ВниманиеСначала составляется общая схема подключения, где указываются размеры труб, места их прокладки и соединения с отоплением. Обязательно рассчитывается проходная способность каждой из гребенок, подбирается их диаметр и материал изготовления. Чаще всего применяют изделия из нержавеющей стали или меди.

Месторасположение устройства выбирается исходя из следующих правил:

Обязательно устанавливается система защиты. Она состоит из воздушного клапана и байпаса. При резком повышении температуры воды происходит ее расширение. Воздушный клапан стравливает излишки воздуха, нормализируя давление в трубах. Байпас необходим для оперативного перекрытия воды при возникновении аварийных ситуаций.

По окончании установки коллектора к нему подключаются трубопроводы теплого пола. Обязательно проверяется качество стыков, их герметичность и надежность. Запуск системы выполняется до установки основного покрытия. Изменяя с помощью устройства управления температурные режимы, проверяется качество нагрева каждой магистрали, выполняется осмотр труб на наличие протечек. После этого можно приступать к установке напольного покрытия.

Настройка

Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.

В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:

Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.

Эксплуатация

Схема коллектора теплого пола относительно проста. Но при его эксплуатации необходимо периодически проверять работоспособность отдельных элементов и всей системы в целом. Для этого рекомендуется составить график проверки оборудования и проведения профилактических работ такого характера:

1. Контроль работоспособности элементов устройства.
2. Проверка параметров теплоносителя в каждой из магистралей – скорость, температура. Для этого необходимо периодически снимать показания приборов управления.
3. Контроль целостности подключения трубопроводов к гребенкам, отсутствие протечек и разгерметизации.
4. Соблюдение температурного режима работы системы с помощью снятия данных с термометров.

Проводя эти несложные процедуры можно поддерживать бесперебойную работу всей системы и отдельных ее частей. Но главным условием является профессиональное подключение коллектора теплого пола. От правильности этого этапа монтажа зависит работоспособность устройства и его эксплуатационные качества.

© 2019 prestigpol.ru

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
5. Термометры, регистрирующие общую температуру на подаче и в обратке.
6. Отсекающие шаровые краны и крепежные кронштейны.

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

• запитать греющие контуры напрямую от газового котла через коллектор;
• поставить на коллекторные клапаны термоголовки RTL.

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

• конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
• довольно проблематично установить расходомеры, поэтому их просто не будет;
• нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

После проведения всех работ по укладке контуров водяного теплого пола, наступает ответственный момент их подключения к коллектору.

В данной статье рассмотрим пошаговую последовательность как это правильно сделать, когда и какие испытания следует проводить и какие ошибки вас могут подстерегать в этом деле. Также затронем вопрос автоматического регулирования температуры в помещениях.

Подключение труб теплого пола к гребенке</h2>

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.

•
•

•
•

После чего от руки затягиваете конец трубки к присоединительному штуцеру.

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.

Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.

Подводку греющих контуров следует прокладывать с шагом в 100мм.

Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.

В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.

Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.

А в другом наоборот, поднимать шток вверх.

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

Заполнение водой и проверка герметичности давлением</h2>

После подключения приходит время заполнить систему водой.

Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.

Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.

При этом обязательно перекрывайте шаровые краны с подачей от котла.

Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.

Также закрываете все краны на ротаметрах, кроме одного.

Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.

К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.

Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.

Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.

До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность.

Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.

Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.

А в течение последующих 2-х часов производят контрольный замер.

Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.

Ошибка №5 — доверять только показаниям давления, без визуальной и физической (руками) проверки стыков. Вам обязательно нужно убедиться в герметичности не только трубок, но и всех стыков и соединений. Дело в том, что небольшое подкапывание, падением давления никак не определяется.

В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.

В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом.

Герметичность каждого соединения при этом проверяется пенящимся составом.

Гидравлические испытания обычно оформляются протоколом.

Балансировка контуров и заливка стяжки</h2>

Далее происходит гидравлическая балансировка отдельных контуров теплого пола. Для этого необходимо с помощью специального регулировочного ключа выставить заданное проектировщиком значение на вентилях тонкой регулировки.

Если таких вентилей у вас нет, то выставляете расчетный расход теплоносителя для каждого отопительного контура. Делается это расходомерами.

Ими задают проток, дабы выровнять все контура между собой. Ведь длина каждого может быть любой, а теплоноситель у вас должен равномерно пройти по всем контурам, а не только по самому короткому.

После опрессовки и проверки на герметичность, трубы заливаются стяжкой. При этом система должна быть обязательно заполнена холодной водой и находиться под давлением.

Ошибка №6 — залить стяжку с пустыми трубами.

Когда стяжка наберет прочность, проводятся тепловые испытания. Это занимает промежуток времени равный 7 дням. При этом в течение первых трех дней, система отопления промывается водой с температурой 20 градусов. В последующие 4 дня устанавливается максимальная рабочая температура и проверяется прогрев всех контуров.

Тепловой испытание также оформляется протоколом.

Автоматическое регулирование температуры теплых полов</h2>

Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.

Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.

Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.

Она монтируется непосредственно над распределительным коллектором.

Сначала к этой колодке подводите сетевое напряжение.

Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.

Они присоединяются двухжильными кабелями, к соответствующим клеммам.

Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора.

•
•

•
•

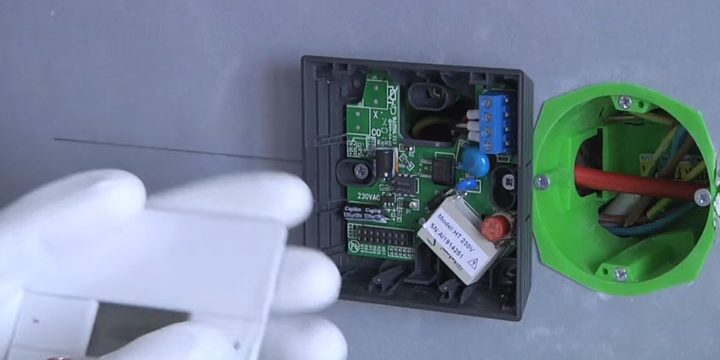

В отапливаемых помещениях монтируются сами терморегуляторы.

Они устанавливаются на высоте от пола в 130см.

•
•

•
•

При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.

Ошибка №7 — не правильно выбранное расположение терморегуляторов.

В этой автоматике интегрировано переключение режимов отопления и охлаждения.

Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.

Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:

Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.

На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.

Источник — Forumhouse

Обустройство качественного водяного напольного отопления является весьма дорогостоящим мероприятием. Чтобы пользоваться всеми преимуществами поверхностного обогрева, потребителю придётся побеспокоиться о покупке многочисленных труб, а также подготовить специальную цементную стяжку. Конечно, на этих двух пунктах сэкономить не получится, но можно самостоятельно собрать коллекторный узел, который поможет сохранить некую часть бюджета.

1 Краткая характеристика</span></h2>

Специалисты часто называют смесительный узел универсальным модулем подмеса, что полностью соответствует его официальному названию. Коллектор предназначен для качественного смешивания воды, которая поступает из отопительного котла и обратной ветки контура, чтобы в итоге получить теплоноситель с необходимой температурой.

В подавляющем большинстве случаев отопительная установка прогревает воду до отметки +90˚С. Конечно, для обогреваемого пола эта цифра слишком высока, из-за чего теплоноситель нуждается в своевременном разбавлении. Реализовать эту идею проще всего обратным потоком воды, который уже успел остыть. Специалисты привыкли проводить монтаж отопительной системы с двумя и больше рабочими кольцами. Этот вариант считается просто незаменимым, так как он подходит для тех ситуаций, когда тёплый пол используется как дополнительный способ обогрева помещений, а также для комбинированной эксплуатации с обычным котлом.

Двухходовые вентели с мощными термостатами, а также четырехходовые клапаны и циркулирующий насос являются основными составляющими элементами смесительного узла. В том случае, если установленный котёл уже снабжён насосом, для слаженной работы тёплого пола придётся приобрести дополнительный агрегат, который будет работать самостоятельно. Заправленный теплоноситель поступает на радиаторы с температурой +85˚С, но эту цифру нужно снизить до отметки +38˚С.

‘ >Коллектор для теплого пола своими руками Монтаж теплого пола смесительный узел для теплого пола

Сами производители утверждают, что коллектор выполняет основную функцию в процессе подмеса остывшей обработки в отопительной системе с трёхходовым клапаном:

• От котла поступает горячая вода.
• Теплоноситель проходит через трёхходовый клапан и поступает на контур, который ведёт к коллектору смонтированного тёплого пола.
• Температура жидкости фиксируется специальным термодатчиком.
• Когда вода нагрета выше допустимой нормы, срабатывает трёхходовой клапан.
• Элемент постепенно открывается, благодаря чему начинается равномерное смешивание теплоносителя с потоком остывшей жидкости из обработки.
• Клапан перекрывается только в том случае, если температура воды понижается до нужной отметки.

Установленный двухходовый вентиль отвечает за прекращение подачи новой партии теплоносителя в контур, пока вся циркулирующая вода не остынет. Все четырехходовые арматурные агрегаты, которые предназначены для тёплых полов, делятся на две основные категории:

1. 1. Х-образные, которые функционируют по принципу стандартных двухходовых кранов.
2. 2. Роторные. Эти агрегаты позволяют равномерно смешивать горячий теплоноситель с остывшей обкаткой в самых точных пропорциях.

Кроме того, коллектор обязательно укомплектовывается специальным термометром и манометром, который предназначен для непрерывного контроля над температурным режимом и давлением в системе. В некоторых моделях предусмотрены краны для спуска лишнего воздуха, а также прочные элементы крепления к специальному шкафу или к стене. Чаще всего производители реализуют уже укомплектованные изделия, в которых предусмотрено наличие всех необходимых элементов.

‘ >Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUTРекомендуемПринцип работы и монтаж гребенки для теплого пола

2 Принцип устройства коллекторов</span></h2>

Смесительный узел состоит из системы труб, которые заранее собраны в определённом порядке. Такой подход позволяет объединить сразу несколько водяных потоков в один. Опытные мастера используют несколько вариантов соединения труб:

• Последовательное.
• Параллельное.
• Смешанное.

Если во время строительных работ была выбрана параллельная схема подключения коллектора тёплого пола, тогда существует большая вероятность потери некоторого количества столь необходимого тепла. Огромное преимущество этого варианта в том, что мастер может установить универсальный двухходовой клапан, который выступает в роли дополнительного элемента регулировки. Несмотря на это, наиболее востребованной считается последовательная схема коллектора тёплого пола, так как она обладает самой высокой производительностью.

А вот смешанный тип подключения труб отлично сочетает все преимущества двух предыдущих вариантов. К тому же монтаж оборудования происходит достаточно быстро и просто.

РекомендуемЭлектрокотел для тёплого пола своими руками

3 Основные преимущества</span></h2>

Использование смесительного узла имеет ряд положительных характеристик. Благодаря этому многие пользователи останавливают свой выбор именно на этом варианте отопления жилых помещений. Коллектор обеспечивает не только безопасную, но и эффективную работу тёплого пола:

• Потребитель всегда имеет возможность управлять температурным режимом в каждом отдельном контуре. Монтаж электропривода и терморегулятора помогает в полном объёме автоматизировать процесс корректировки нагрева заправленного теплоносителя. Пользователь может выбирать наиболее комфортный для себя режим, который будет соответствовать погодным условиям.
• Полная безопасность. Коллектор исключает вероятность подачи слишком горячей воды в систему.
• Температуру можно регулировать в ручном режиме. Стоит отметить, что эту функцию лучше не использовать в той ситуации, когда применяется специализированный высокотемпературный источник подачи горячего теплоносителя.
• У пользователя всегда есть возможность ограничить температуру. Для реализации этой идеи нужно выставить определённый уровень нагрева на термостатической головке. Вода, температура которой превышает допустимые нормы, никогда не попадёт в греющие контуры.

РекомендуемПодключение водяного теплого пола к системе отопления

4 Сбор заводского агрегата</span></h2>

Развитие современных технологий повлияло на то, что каждый мастер может самостоятельно сделать качественный коллекторный узел, который будет обладать всеми необходимыми эксплуатационными характеристика. Но, прежде чем приступить к реализации столь ответственной идеи, нужно понять, из каких частей состоит заводская модель. В базовый комплект входят следующие элементы:

• Автоматические воздухоотводчики, которые монтируются в отдельном порядке на обратный и подающий коллектор.
• Универсальный распределительный элемент для фиксации подающей магистрали. Этот агрегат обязательно оснащается евроконусами — это своеобразные фитинги для подключения труб. Чаще всего распределительный элемент укомплектован прозрачными колбами, где хорошо виден расход теплоносителя в каждом контуре.
• Высококачественные краны с пробками, предназначенные для заполнения и опорожнения труб от теплоносителя.
• Специфический распределительный узел, предназначенный для подсоединения к обратной линии. Вместо привычных расходомеров, установлены термостатические клапаны, которые управляются исключительно в ручном режиме. Принцип работы такого элемента достаточно прост: после нажатия на подпружиненный шток происходит сужение проходного сечения, благодаря чему уменьшается проток воды.
• Крепёжные кронштейны и шаровые краны отсекающего типа.
• Специализированные термометры, которые помогают контролировать температуру не только на подаче, но и в обработке.

‘ >Подключение теплого пола к системе отопления. 4 способа подключения.

Отдельно стоит учесть, что в продаже представлены инновационные коллекторы с ротаметрами на обратной линии. В качестве термостатов, регулирующих подачу воды, представлены вентили. Незначительное изменение компоновки совершенно не влияет на эффективность использования обогревательных контуров.

После покупки готового смесительного узла можно самостоятельно изменить комплектацию агрегата (в зависимости от схемы коллектора тёплого водяного пола). К примеру, можно купить самый обычный распределитель без каких-либо ротаметров, а уже потом установить один термометр, поместив агрегат в шкаф управления.

Каждая заводская модель выпускается с таким учётом, чтобы смесительный узел для тёплого пола можно было легко собрать и разобрать даже начинающему мастеру. Всё дело в том, что распределительные узлы реализуются в сборе, их нужно только подключить к нагревающим контурам, установив все дополнительные элементы. Кроме того, вместо стальных и латунных изделий можно приобрести те агрегаты, которые изготовлены из высокопрочных пластиковых секций. Принцип их установки практически аналогичен стандартным коллекторам, важно только соблюдать определённую осторожность в момент затяжки.

5 Самостоятельное изготовление полипропиленовой гребёнки</span></h2>

Для работы нужно подготовить две небольшие полипропиленовые трубы диаметром 32 мм, а также тройники по количеству отводов. Качественное изделие не может обойтись без резьбовых муфт, шаровых кранов и прямых радиаторных вентилей. Далее можно приступать к самому процессу изготовления, все действия должны соответствовать инструкции:

1. 1. Первоначально нужно отмерить глубину захода трубы в тройник (с наружной части ставится небольшая метка). Эти две детали нужно спаять в единую конструкцию.
2. 2. От края фитинга по трубе необходимо отложить такое же расстояние и отрезать деталь. Торец должен быть зачищен. К нижнему отводу тройника необходимо аккуратно припаять переходную муфту.
3. 3. Все манипуляции нужно повторить. Когда получен второй блок, его необходимо сверить с первой заготовкой. После этого все действия повторяются.
4. 4. С одного торца полипропилена следует припаять колено либо тройник для последующего монтажа воздухоотводчика. Со второй стороны крепится муфта под шаровой кран.

Основные манипуляции выполнены, остаётся только прикрутить радиаторные вентили и краны, установить на место автоматический воздухосбрасыватель.

Тот коллектор, который изготовлен из полипропиленовых фитингов, — это самый бюджетный вариант для обустройства тёплого водяного пола. Конечно, у этого прибора есть свои недостатки:

• Отсутствует возможность установить расходомеры.
• Конструкция обладает довольно большими размерами, что отрицательно влияет на выбор защитного ящика. Чтобы решить эту проблему, коллектор лучше устанавливать на стене в котельной.
• Мастер должен обладать отменными навыками в сфере паяния полипропиленовых заготовок. В противном случае он может допустить ошибки во время создания многочисленных стыков.

Именно поэтому можно сделать небольшой вывод, что изготавливать коллектор из такого материала целесообразно в том случае, если он будет установлен в котельной, а количество отводов не будет превышать 5 контуров.

‘ >КОЛЛЕКТОР С РАСХОДОМЕРАМИ. ЗАПУСК ТЕПЛОГО ПОЛА. (1 часть)

6 Рекомендации специалистов</span></h2>

Чтобы тёплый пол хорошо обогревал помещение, а также не вызывал каких-либо сложностей во время эксплуатации, нужно придерживаться некоторых правил. Основные нюансы касаются выполнения монтажных работ. Именно поэтому каждый мастер должен придерживаться следующих рекомендаций:

• Для маленького помещения вовсе не обязательно приобретать дорогостоящие агрегаты, лучше всего отдать предпочтение доступному пластиковому коллектору.
• Защитный шкаф следует устанавливать таким образом, чтобы мастер мог свободно подключить трубы.
• В процессе выбора оптимального смесительного узла необходимо учитывать не только площадь помещения, но и частоту эксплуатации, а также бюджет.
• Большой эффективностью будет обладать только тот агрегат, который укомплектован мощным циркуляционным насосом. Стоит отметить, что цена такого оборудования достаточно высока.
• Если подключаемые детали имеют разный диаметр, тогда необходимо заранее подготовить фитинги-переходники.
• Начинающим мастерам рекомендовано покупать готовый коллекторный набор, который укомплектован всеми необходимыми элементами и приспособлениями.

Несмотря на тот нюанс, что изначально коллекторный узел кажется довольно сложным изделием, его можно изготовить своими руками. Покупая такой элемент отопительной системы, необходимо тщательно изучать инструкцию, благодаря которой все монтажные работы будут проходить гораздо быстрее и без ошибок.

‘ >ОБВЯЗКА котла ОТОПЛЕНИЯ + СМЕСИТЕЛЬНЫЙ УЗЕЛ для ТЕПЛОГО пола! #коллекторДляТеплогоПолаФото

Систему теплого водяного пола можно считать удачной альтернативой привычному радиаторному отоплению или же хорошим дополнением к ней. Она может быть рассчитана как на все здание, так и только на одно помещение. В любом случае, это будет автономная система, требующая определенной подготовки поступающего в отопительный контур теплоносителя.

Именно эту роль выполняет коллектор для теплого водяного пола. Это достаточно сложное устройство, выполняющее сразу несколько функций. Как оно работает и правильно подключается? Попробуем разобраться.

Коллектор: что это такое?

Теплый водяной пол представляет собой самостоятельную систему отопления, которая обязательно должна стыковаться с основной. Для этого используется коллектор или несколько таких устройств, если уложено несколько обогревательных контуров. Простейший коллектор представляет собой отрезок трубы, к которому подключаются другие трубы.

Коллектор для теплого водяного пола – достаточно сложное устройство, предназначенное для направления и регулирования потоков теплоносителя

Один конец устройства соединяется с обратной или напорной (подающей) трубой, это зависит от назначения коллектора. К дополнительным же выводам подключаются отопительные трубы водяного пола.

Такие системы на практике встречаются достаточно редко, их сменили более сложные конструкции. Сегодня коллектор для теплого пола представляет собой технологический узел, включающий в себя несколько элементов. Его основной функцией является направление и регулирование потоков теплоносителя.

Отопительный прибор способен разогреть теплоноситель до 75-90С. Это нормально для радиаторов, но недопустимо для теплого пола. Если в его трубы поступит теплоноситель с такой температурой, человеку будет крайне некомфортно находиться в помещении. Кроме того, напольное покрытие может быть испорчено.

Именно поэтому и устанавливается коллектор, который выравнивает температуру обратного и прямого потоков, контролирует рабочие параметры системы при помощи датчиков и обеспечивает равномерный разогрев каждого из участков труб. Для максимально эффективной работы распределительный коллектор оснащается такими функциональными элементами:

• обратная и подающая гребенки;
• трех или двухходовые клапаны;
• циркуляционный насос;
• расходомеры;
• термостатические клапаны.

Устройство функционирует следующим образом. Две гребенки связаны между собой и соединены в общий коллекторный блок. Обратный и подающий поток смешиваются в особом смесительном узле, так же происходит и регулировка температуры теплоносителя.

В зависимости от предназначения и количества отапливаемых контуров схема коллектора может менять. Общий вариант сборки оборудования представлен на рисунке

К гребенкам подключается насосная группа, которая обеспечивает циркуляцию жидкости по трубопроводам. После того, как термодатчик сообщает о  том, что в отапливаемом помещении достигнута заданная температура, клапаны автоматически перекрывают поступление горячей воды в подающую линию системы.

Смесительные клапаны

В зависимости от желаемого результата может существовать множество схем подключения. В любой из них обязательно используются смесительные клапаны. Устройства предназначены для смешивания охлажденной и горячей жидкостей. Первая поступает из отопительного контура, вторая – из котла.

Управлять системой можно в ручном или в автоматическом режиме, что потребует дополнительного монтажа управляющего устройства или сервопривода. Существует два вида смесительных клапанов.

Двухходовые элементы

Такие устройства иногда еще называют питающими клапанами. Их основное отличие от стандартных вентилей заключается в возможности пропускать жидкость только в одном направлении. В случае ошибочной обратной установки двухходовой клапан будет работать некорректно и быстро выйдет из строя.

В роли запорного элемента для него может использоваться шар либо шток специальной конструкции. Таким образом, регулировки проводятся или поворотом шара вокруг своей оси, или движениями штока. Для осуществления таких движений используются пневматические или электрические приводы, подключенные к датчикам.

Двухходовой смесительный клапан пропускает жидкость только в одну сторону, увеличивая или уменьшая по мере необходимости количество разогретого теплоносителя. При этом его пропускная способность невелика, поэтому регулировки происходят очень плавно

Самый распространенный вариант – термостатическая головка, оснащенная жидкостным датчиком. Он осуществляет постоянный контроль над температурой поступающего в отопительный контур теплоносителя. В зависимости от его показаний головка закрывает или открывает клапан, в результате чего прекращается или возобновляется подача разогретого теплоносителя, движущегося от отопительного прибора.

Таким образом из обратки жидкость подается постоянно, а от котла – только по мере необходимости. Ее количество и регулируется двухходовым клапаном.

Принцип действия устройства объясняет главное достоинство коллектора, оснащенного питающим клапаном. Теплый пол с таким коллектором никогда не перегревается, что существенно продлевает срок его эксплуатации. Малая пропускная способность двухходового клапана обуславливает плавную регулировку температуры теплоносителя, резкие скачки здесь просто невозможны.

Питающие клапаны отличаются простотой в обслуживании и установке, а также надежностью в работе. Они очень часто включаются в схему коллекторов, однако имеют ограничения в использовании. Двухходовые клапаны не рекомендуется монтировать в системах, работающих в помещениях площадью свыше 200 кв. м.

Трехходовые устройства

Трехходовый элемент устроен иначе. Он совмещает в себе функции балансировочного байпасного крана и перепускного питающего клапана. Элемент представляет собой корпус с одним выходным и двумя входными отверстиями. Для регулировок используется либо вращающийся вокруг оси шар, либо двигающийся по вертикали шток.

Особенность трехходового клапана заключается в том, что регулирующий элемент не осуществляет полное перекрытие, а перераспределяет поступающие потоки жидкостей, чем производит их смешивание.

Трехходовой смесительный клапан, в отличие от двухходового, никогда полностью не перекрывает поступающие в него потоки. Он только перераспределяет их, посредством чего и производится смешивание

Регулирование температуры производится в автоматическом режиме, для чего клапан оснащается системой привода, которая снимает информацию с различных датчиков. Чаще всего трехходовые устройства оборудуются сервоприводами, которые управляются погодозависимыми контроллерами или термостатическими элементами.

Сервопривод приводит в действие запорный элемент, который устанавливается в нужное положение для получения необходимого соотношения количества горячего теплоносителя и обратки.

Погодозависимые датчики необходимы для изменения мощности системы теплого пола в зависимости от погоды. К примеру, при резком похолодании комната будет остывать намного быстрее, соответственно отопительной системе будет намного сложнее справляться со своей работой.

Чтобы упростить ей задачу необходимо увеличить расход теплоносителя и его температуру. К числу недостатков трехходовых клапанов относится их большая пропускная способность. В таких условиях даже небольшое смещение в регулировке клапана неизбежно приведет к существенному изменению температуры теплоносителя в контуре.

Еще один недостаток – возможность резких температурных скачков теплоносителя. Вполне вероятно, что клапан, сработавший по сигналу от термостата, впустит в систему теплого пола теплоноситель, разогретый до 95С. Такие скачки недопустимы для отопительного контура, который может не выдержать избыточного давления и лопнуть.

Трехходовые клапаны используются для коллекторов, установленных в помещениях площадью свыше 200С и для систем с множеством контуров. Кроме того, они незаменимы для конструкций, оснащенных погодозависимыми контролерами, которые определяют требуемую температуру пола с учетом внешних условий.

Принцип работы коллектора для теплого пола схематически представлен на этом рисунке

Как располагаются коллекторные отделы?

Для системы теплый пол можно установить один общий коллектор или же смонтировать перед каждым отопительным контуром индивидуальное устройство. В этом случае каждый коллектор должен быть оснащен терморегуляторами, расходомером и тремя основными элементами:

• Смесительным клапаном, который определяет степень нагрева теплоносителя в отопительном контуре.
• Запорным вентилем балансировки радиатора, связывающим коллектор с отопительной системой. Открывает и при необходимости закрывает подачу воды в контур.
• Переливным клапаном. Он отвечает за постоянное давление в трубах, для чего направляет лишний теплоноситель в байпас.

Схемы сборки могут быть самыми разными. Для системы с одной радиаторной трубой, к примеру, наличие байпаса обязательно. Причем он должен быть всегда открытым, так избыток горячего теплоносителя будет отводиться напрямую в радиатор.

При наличии обратного контура байпас необязателен. Если отапливаемая площадь невелика, коллекторный отсек можно разместить во вторичном контуре.

Правила выбора коллектора

Коллектор для теплого водяного пола можно собрать своими руками или же купить в готовом виде. В первом случае важно, чтобы все комплектующие были выпущены одним производителем. Некоторые компании производят уникальные соединительные элементы, не стыкующиеся с деталями от других поставщиков, что грозит собранному узлу потерей герметичности.

Во втором случае при выборе оборудования нужно учесть несколько важных моментов. Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

• медь;
• сталь;
• латунь;
• полимер.

Кроме того, коллекторы различаются по числу подключаемых контуров, количество которых может варьироваться от 2 и до 12. Выбор устройства основывается на точном расчете основных параметров работы системы и нужных дополнительных функций. Обязательно учитываются:

• количество отопительных контуров, их протяженность и пропускающая способность;
• максимальное давление;
• возможность добавления веток;
• наличие элементов, осуществляющих автоматический контроль работы устройства;
• количество потребляемой электроэнергии;
• внутренний диаметр коллектора.

Последний показатель должен подбираться так, чтобы обеспечивалась максимальная проходимость теплоносителя во всех отопительных контурах. Эффективность работы узла во многом зависит от шага укладки, диаметра и длины труб, входящих в отопительный контур.

На этапе проектирования системы обязательно проводится расчет и этих параметров. Это довольно трудоемкое мероприятие, которое лучше всего доверить специалистам. Можно произвести расчет в специальной программе-калькуляторе, которую можно найти в интернете.

Коллектор будет работать максимально эффективно, если подключить к нему равные по длине отопительные контуры. Для этого, возможно, придется разделить слишком длинные ветки на несколько коротких

При проведении расчетов очень важно учесть все параметры системы. Иначе она будет работать непродуктивно: возможна недостаточная циркуляция теплоносителя или его утечка, а также может появиться «тепловая зебра», так специалисты называют неравномерный нагрев поверхности.

Для правильного определения длины контура и шага укладки труб потребуются такие данные:

• вид финишного напольного покрытия;
• площадь комнаты с планом расстановки крупной мебели и бытовой техники;
• диаметр и материал труб;
• мощность отопительного котла;
• тип используемой теплоизоляции.

При расчете обязательно учитываем, что в контуре не должно быть стыков труб, поскольку использование муфт и соединений под бетонной стяжкой строго запрещено. Кроме того, учитываем гидравлическое сопротивление теплоносителя, которое будет повышаться с каждым поворотом ветки и по мере увеличения ее протяженности.

Оптимально, если к одному коллектору будут подключаться только равные по длине контуры. Возможно, лучшим решением для длинных веток станет деление их на несколько небольших.

Рекомендации по монтажу устройства

На этапе проектных работ следует определить место, где будет установлена коллекторная группа. Чаще всего ее монтируют в специальном шкафу, который должен иметь достаточные размеры для размещения всех элементов. Оборудование устанавливают на некоторой высоте от пола вблизи от магистральных труб.

При этом нужно разместить шкаф так, чтобы осталось свободное место для загиба подходящих к коллектору труб. Желательно, чтобы он помещался на одинаковом расстоянии от всех отопительных контуров. Шкаф при желании можно вмонтировать в специально сделанную нишу или просто прикрепить к стене.

На рисунке представлена схема сборки коллектора. Так комплектует оборудование завод-производитель

Собрать укомплектованный коллектор для теплого пола достаточно просто. Однако перед началом работ следует внимательно ознакомиться с инструкцией, которую производитель обязательно вкладывает в упаковку оборудования. Все операции следует выполнять в точном соответствии с ее рекомендациями.

В общих чертах сборка проводится в такой последовательности:

• Вынимаем из упаковки трубки, предназначенные для обратного и подающего теплоносителя. Они уже должны быть снабжены датчиками расхода и клапанами. Если коллектор разделен на несколько секций, скручиваем их между собой.
• Собранные трубы закрепляем на штатных кронштейнах, что позволит работать дальше с большим удобством. Теперь распределитель представляет собой единый узел.
• Устанавливаем на место запорную арматуру, соединительные элементы, заглушки и приборы контроля.
• Закрепляем коллектор на стену. Можно встретить рекомендации, в которых предлагается сначала установить клапан и циркуляционный насос. Однако в этом случае будет очень неудобно впоследствии крепить собранный узел.
• Устанавливаем в соответствии с выбранной схемой циркуляционный насос и клапан с сервоприводом и термоголовкой.
• Подключаем к узлу трубы, идущие от отопительного котла, к отводам присоединяем трубы от контуров теплого пола.

Коллектор для теплого пола лучше всего смонтировать в специально предназначенном для этого шкафу, который можно “утопить” в стене или просто закрепить на ней

Все пуско-наладочные работы следует провести до того, как будет залита бетонная стяжка. Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Проводим настройки коллектора.

Проверяем работу всех приборов управления, позволяющих настроить нужный режим подогрева теплого пола, а также отрегулировать потоки теплоносителя в каждом контуре.

Как сделать коллектор своими руками?

Оборудование, изготовленное в заводских условиях, отличается достаточно высокой стоимостью. Поэтому некоторые домашние умельцы решаются собрать коллектор самостоятельно. Правда, полностью изготовить его не получится, некоторые элементы, такие как смесительный клапан, циркуляционный насос и запорная арматура, все равно придется приобрести.

Наиболее простой способ сборки самодельного коллектора – спаять его из фитингов и полипропиленовых труб. Для работы понадобятся отрезки трубы ППР нужного диаметра, обычно он составляет 32 или 25 мм, а также отводы и тройники аналогичного размера. Кроме того, нужно приготовить вентили.

Число кранов и фитингов зависит от количества отопительных контуров. Понадобится также специальный паяльник для полипропиленовых деталей с различными насадками, рулетка и ножницы. Сначала размечаем будущий коллектор. Для этого отмеряем и нарезаем фрагменты трубы, причем делаем это так, чтобы расстояние между тройниками было минимальным.

Иначе деталь будет слишком громоздкой и неэстетичной. Затем привариваем к тройникам переходы и краны. К готовому коллектору присоединяем остальные фитинги, при помощи которых он будет подключаться к насосу.

Самодельный коллектор для теплого пола можно собрать из полипропиленовых труб. Нужно понимать, что таким образом можно смонтировать только самые простые модели, управлять которыми придется вручную

Нужно понимать, что собранный таким образом коллектор будет обладать некоторым количеством недостатков. Прежде всего, на подающем патрубке будет отсутствовать термостатический клапан, а на обратном – датчики протока. Это приведет к тому, что систему нужно будет регулировать вручную, что не совсем удобно и малоэффективно.

Конечно, все эти элементы можно приобрести и установить на коллектор. Но тогда стоимость изделия будет вполне сопоставима с готовым оборудованием из пластика, что делает его самостоятельное изготовление бессмысленным.

Как показывает практика, коллектор можно собрать своими руками. Однако целесообразно это делать только для самых простых моделей. Сложные устройства лучше покупать в готовом виде.

Еще один нюанс. Самодельные коллекторы обычно имеют множество стыков. Как бы ни старался мастер выполнить их предельно качественно, специфика работы прибора такова, что они обязательно дадут течь. Регулярные ремонтные работы, которые неизбежно будут проводиться для самодельного коллектора, существенно снижают срок его эксплуатации.

Поэтому стоит хорошо подумать, прежде чем решаться на самостоятельное изготовление оборудования.

Коллектор для теплого пола заводской сборки – надежное устройство, которое незаменимо для многоконтурных систем и конструкций с автоматическим управлением

Коллектор для теплого пола относится к числу незаменимых элементов. Без него система, особенно включающая в себя несколько отопительных контуров, не сможет обеспечить нужное качество обогрева или даже просто не сможет функционировать.

Установка и подключение коллекторной группы – наиболее ответственный и сложный момент в процессе обустройства системы теплого пола. Такие работы требуют определенных навыков и специальных знаний. Провести их самостоятельно можно, но велик риск ошибиться. Если нет уверенности в своих силах, лучше довериться квалифицированным специалистам.

Используемые источники:

• http://prestigpol.ru/pravilnoe-podklyuchenie-kollektora-teplogo-pola/
• https://otivent.com/kollektor-dlja-teplogo-pola-svoimi-rukami
• https://domikelectrica.ru/7-oshibok-pri-podklyuchenii-kollektora-teplogo-pola/
• https://oventilyacii.ru/otoplenie/shema-podklyucheniya-kollektornogo-uzla.html
• https://vannapedia.ru/rmnt/pol/kollektor-dlya-teplogo-vodyanogo-pola.html
