🔨 Когда проблема встаёт ребром: как сохранить тепло в доме на винтовых сваях

Индивидуальное каркасное строительство, получившее широкую популярность в европейских странах, в последние десятилетия активно распространяется в России. Данная технология показала свою пригодность для применения в условиях сурового отечественного климата. Однако для того, чтобы пребывание в таком жилье было комфортным, целесообразно не только утеплить стены, но и оборудовать теплый пол в каркасном доме, сооруженном на сваях. При грамотном и комплексном подходе к данному вопросу в таком доме будет тепло в зимнее время и не жарко – в летнее.

Особенности обустройства пола и выполнение работ по утеплению

Утеплительные работы в каркасном доме следует начинать еще в процессе его укладки. В таком случае прилагаемые усилия будут минимальными, а достигнутый эффект – максимальным.

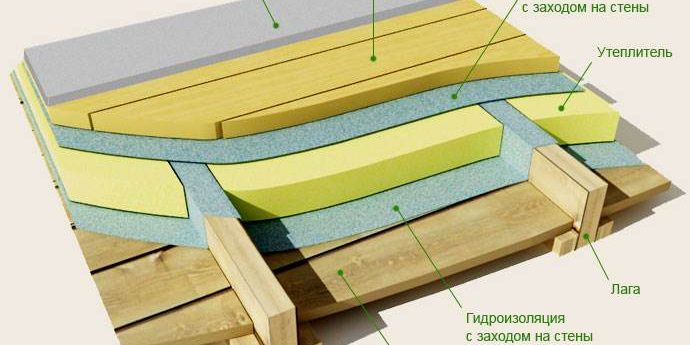

Алгоритм выполнения работ следующий:

1. Укладка лаг из прямоугольного бруса на металлические сваи. Предварительно следует позаботиться об изоляции свай от лаг при помощи материала наподобие рубероида;
2. Скрепление брусков с лагами посредством гвоздей и укладка дощатого перекрытия, выполняющего роль чернового пола;
3. Укладка гидроизоляционного слоя, который должен полностью облегать лаги и частично заходить на стены. Для выполнения гидроизоляции можно использовать традиционную пленку, однако более эффективно применение специальной перфорированной мембраны;
4. Закладка теплоизоляционного слоя в пространство между лагами. Для этого можно использовать минеральную вату, керамзит, пенопласт, пенополистирол и многие другие материалы. Важно следить за тем, чтобы листы утеплителя плотно стыковались друг с другом и были хорошо прижаты к лагам, чтобы не создавались предпосылки для образования мостиков холода. В противном случае теплоизоляционный эффект будет существенно снижен, а сам материал постепенно начнет портиться. Укладка утеплителя производится до верхнего уровня лаг;
5. Закрепление пароизоляционного слоя (перфорированной мембраны) с захватом части стены. Данный этап не является обязательным, однако наличие пароизоляции положительно скажется на эксплуатационных характеристиках пола дома на сваях и продлит срок его службы;
6. Укладка подосновы из листового материала, например, ДСП или многослойной фанеры. При монтаже дощатого пола без данного слоя вполне можно обойтись, но он существенно снижает теплопроводность всей конструкции. В некоторых случаях для повышения крепости пола подоснову делают двухслойной;
7. Монтаж чистового пола.

В тех случаях, когда вопросом утепления пола занимаются не во время строительства, а уже в возведенном здании, то примерный план работ выглядит следующим образом:

• Снятие верхнего (чистового) слоя пола;
• Демонтаж подосновы (при ее наличии);
• Устранение старых тепло-, паро- и гидроизоляционных материалов. Вторичное применение пленки невозможно по той причине, что она не сможет обеспечить требуемую герметичность из-за имеющихся отверстий от старого крепежа;
• Выполнение работ в соответствии с вышеописанным алгоритмом.

Теплоизоляционный слой обеспечивает пассивное утепление пола за счет препятствования проникновения холода извне и выхода тепла наружу. В то же время сделать пол действительно теплым можно исключительно при использовании конструкций, обеспечивающих его нагрев за счет циркуляции энергоносителя или использования нагревательных элементов.

Монтаж теплого пола

Теплый пол в современном каркасном доме может быть водяным, если обогрев производится за счет циркуляции воды по трубам, или электрическим, если обеспечение нужного температурного режима реализуется за счет функционирования специальных нагревательных элементов. Обе технологии доказали свою высокую эффективность, поэтому выбор следует делать в зависимости от персональных предпочтений и ряда факторов, в частности:

• Климатических нюансов местности;
• Геологической структуры района;
• Особенностей конструкции самого дома.

С точки зрения экономичности эксплуатации, более выгодным представляется водяной пол, однако на приобретение необходимых материалов и его оборудование придется изначально потратиться довольно существенно.

Водяной теплый пол

Работы по оборудованию в домах каркасного типа теплого водяного пола могут реализовываться несколькими методами: посредством углубления контура труб в плавающую стяжку либо выполнением установки на настил из дерева.

При первом варианте производится заливка водяного контура 5-сантиметровым слоем стяжки. Необходимо учитывать, что стяжка создает дополнительную нагрузку на фундамент и весь каркас строения в целом (ее вес в среднем составляет около 500 килограмм на квадратный метр), в связи с чем до старта работ целесообразно проверить, выдержит ли дом требуемую нагрузку.

После полного высыхания раствора черновое основание пола застилается гидроизоляционным слоем, в качестве которого обычно используют полиэтиленовую пленку или специальную мембрану. Этот слой необходим для того, чтобы предотвратить наполнение дерева содержащейся в бетоне влагой, а также воспрепятствовать схватыванию стяжки с черновым полом.

Настилание пленки обязательно производится примерно с 15-сантиметровым напуском на стены, к которым она крепится при помощи монтажного скотча. В случае укладки гидроизоляционного материала внахлест места стыка также должны быть тщательно проклеены скотчем. Поверх пленки производится укладка теплоизоляционного слоя и армирующей сетки. Весь периметр полов должен быть проклеен демпферной лентой.

Водяные полы укладываются в каркасном доме на сваях по-разному в зависимости от площади помещения. Так, если размер комнаты не превышает 40 квадратных метров, то достаточно будет одного контура труб, если же габариты несколько больше, то целесообразно помещение разделить на части, уложив несколько контуров. Для их размежевания также удобно использовать демпферную ленту.

Укладка трубопровода может производиться в виде змейки или улитки, в зависимости от персональных предпочтений. Однако при этом необходимо стремиться делать шаг укладки минимальным, не превышающим 15 сантиметров. Чтобы предотвратить изменение положения труб при заливке стяжки, необходимо закрепить их при помощи хомутов к армирующей сетке.

После окончания работ по монтажу теплого водяного пола необходимо выполнить опрессовку системы, чтобы полностью убедиться в ее исправном функционировании. Опрессовка делается на протяжении суток, при этом заливка стяжки должна выполняться при наличии давления в трубах.

После завершения опрессовки целесообразно расставить маячки, на которые удобно ориентироваться при реализации работ по заливке и выравниванию раствора. Заливка производится по направлению от стены к двери. Удаление маячков выполняется после некоторого застывания раствора, а образовавшиеся на их месте отверстия также должны быть надлежащим образом залиты и выровнены.

Необходимость в использовании именно плавающей стяжки при монтаже водяного теплого пола обусловлена тем, что дерево, являясь природным материалом, под воздействием внешних факторов, в первую очередь из-за изменения температуры и влажности окружающей среды, постоянно трансформируется, изменяется в объеме и форме. При жестком сопряжении стяжки с досками, брусьями и иными деревянными элементами ее слой будет непременно периодически растрескиваться, тогда как плавающая стяжка лишена данного недостатка.

При обустройстве водяного пола на основе из дерева первоначально выполняется покрытие чернового пола гидроизоляционным слоем, а поверх него должен идти слой качественного утеплителя. Затем производится выпиливание желобков в досках, куда впоследствии будут интегрироваться трубы. За счет этих досок формируется каркас для укладки труб, которую следует производить с минимальным шагом.

Сверху на трубы укладывается лист металла, благодаря которому обеспечивается более равномерное рассредоточение тепла. Поверх металла производится монтаж фанерных или ОСП-листов с последующей укладкой финишного покрытие пола.

Перед тем, как уложить чистовое покрытие, необходимо тщательно проверить на работоспособность всю систему и отсутствие ошибок в процессе монтажа.

Электрический теплый пол

Современные технологии позволяют использовать для обогрева различные виды электрических полов, а именно:

• Кабельные;
• Инфракрасные маты;
• Кабельные маты;
• Инфракрасная пленка.

Каждая из данных разновидностей отличается определенными особенностями, которые следует учитывать в процессе монтажа. Аналогично водяному, кабельный пол может оборудоваться с использованием технологии, предусматривающей погружение в бетонную стяжку, либо путем укладки на настил из дерева. Отличным вариантом является использование инфракрасных теплых полов, для эксплуатации которых не требуется погружение в бетонный раствор, а достаточно просто уложить элементы на чистовое покрытие.

Одним из преимуществ использования электрических полов является простота управления и выставления необходимой температуры посредством терморегулятора. Его размещают на стене в специально подготовленном месте, где им будет удобно пользоваться. От пола он должен быть удален не менее, чем на 30 сантиметров. В самой стене на месте крепления будущего терморегулятора проделывается округлое отверстие, ниже которого проделываются каналы для прокладки кабеля. При планировании эксплуатации теплых полов в помещении, характеризующемся чрезмерной влажностью, целесообразно терморегулятор выводить за его пределы, чтобы получаемые данные были максимально точными.

На черновую поверхность пола укладывается полиэтиленовая пленка с обязательным напуском на стены, а также теплоизоляционный слой, сверху на который укладывается армирующая сетка. На последнюю уже крепится кабель, чтобы не происходило смещения. После этого целесообразно соединить кабель с терморегулятором, чтобы была уверенность в рабочем состоянии системы. В завершение по аналогии с водяным полом производится установка маячков и заливка стяжки.

Укладка греющего кабеля может выполняться непосредственно на лаги , под которыми должен быть слой гидроизоляции и теплоизоляции с фольгированной основой. В местах, где планируется прохождение кабеля, лаги пропиливаются. Укладка кабеля по лагам должна производиться исключительно змейкой.

Сверху на термоизоляционный слой монтируется армирующая сетка, а в предварительно сделанные пропилы укладывается фольга с кабелем, который крепится к сетке посредством хомутов.

Завершающим штрихом является укладка чистового пола на лаги из фанерных листов или ОСП.

Если предпочтение отдано кабельным или инфракрасным матам, то их укладка выполняется непосредственно на чистовой пол. Поверх матов можно использовать керамогранитную плитку, однако делается это с обязательным увеличением нормы расхода клея. При использовании инфракрасной пленки целесообразно предварительно накрыть ее фанерными листами.

Перед укладкой теплого пола обязательно следует производить расчеты, учитывая при этом исключительно полезную площадь помещения, то есть без учета тех областей, где будет располагаться мебель и бытовая техника. С одной стороны, теплый пол может сам навредить технике и отдельным мебельным элементам, с другой же, тяжелые предметы могут повредить электрические кабели и вызвать выход из строя всей системы.

Конструкция пола в каркасном доме

В каркасном доме обычно подполье холодное. Чаще всего его делают на свайном либо столбчатом фундаменте. То есть, под полом свободно гуляет ветер. Позднее сваи или столбики обшивают, но проветриваемость все равно высокая. Она и должна быть такой. С этой стороны и будет сохнуть утеплитель и активное движение воздуха просто необходимо. Утеплитель для пола в каркасном доме, кстати, применять можно только паропроницаемый. Иначе будет сырость, плесень, грибки и все другие «прелести», которые сопровождают древесину, которая находится в условиях повышенной влажности. Древесины и деревянных элементов в каркасном доме много, и именно от этого надо отталкиваться.

И еще раз напоминаем, что древесина, которую применяют при строительстве, должна быть сухой. Также она должна пройти обработку от болезней, грибков и т.д. А еще ее надо обработать составами, снижающими ее пожароопасность.

Последовательность слоев и их назначение

Пол с утеплением в каркасном доме — не слишком сложная конструкция. Снизу должна быть ветрозащита, чтобы утеплитель не выдувался, но пар выходил. Утеплитель и лаги — это понятно, а сверху они должны быть прикрыты гидро/пароизоляцией, которая ограничивает (лучше — исключает) попадание пара и влаги внутрь утеплителя.

Если сделать пол в каркасном доме по такой схеме, будет довольно тепло. Высота и шаг лаг рассчитываются исходя из планируемой нагрузки. Но высота лаг должна быть не меньше толщины слоя утеплителя, а его толщина зависит от региона. Но меньше, чем 100 мм в нашей стране и ставить-то почти негде. Ближе к Северу нужны все 150 мм или даже больше.

Итак, слои пола в каркасном доме (снизу вверх):

• Черновой пол. Может быть обрезная доска. Есть и более экономный вариант — без сплошного настила, а только бруски по лагам, которые будут поддерживать утеплитель.
• Ветрозащита. Она обязательно паропроницаемая. Ее функция — защищать утеплитель от продувания и давать возможность парам, которые попали в минеральную вату, выходить.
• Минеральный утеплитель или другой с достаточной степенью влагопроницаемости, который уложен между лагами.
• Пароизоляция укладывается на утеплитель. Она не пропускает ни воду, ни пар. При монтаже заводится на стену и там закрепляется. При настиле этого слоя важно стараться сделать его герметичным насколько это возможно.
• Последний слой — напольное покрытие. Это могут быть доски, фанера в два слоя. Можно и другие листовые материалы использовать.

Вот такой несложный получается пирог. Но это самая простая из схем. При правильном подборе толщины утеплителя будет достаточно тепло. Дуть не будет точно, но топить придется основательно.

Для экономии на отоплении: перекрестное двухслойное утепление

При устройстве пола в каркасном доме, описанном выше, получаем достаточно теплый вариант. Но не настолько, чтобы можно было говорить об экономичном отоплении. Такой вариант был хорош еще лет десять назад. Сейчас нам недостаточно этого, ведь надо еще и тепло экономить. Дело в том, что в описанной выше конструкции лаги являются мостиками холода. Их теплопроводность выше, чем у утеплителя. То есть, для экономичного отопления надо перекрыть лаги. Для этого делают еще один слой утепления — перекрестный.

В данной схеме добавлены лаги, которые установлены поперек балок перекрытия. Их высота не очень большая — 50 мм или чуть больше. Утеплитель должен быть паропроницаемый. Можно положить все ту же минеральную вату. Но внутри дома лучше, все-таки, органические утеплители. Типа льна, соломенных матов, самана, высушенных водорослей  и т.д.  В каждом регионе они свои.

Обратите внимание! На схеме нет слоя пароизоляции поверх первого слоя утеплителя. Он должен быть, иначе «начинка» будет всегда мокрой. А вот поверх второго слоя утеплителя, наличие гидроизоляции не обязательно. Тут не может быть такой большой разницы температур, так что опасности конденсации нет. Но чтобы защититься от пролитых жидкостей, ее можно положить. Но только уже не пленку, а мембрану с односторонней паропроницаемостью, чтобы пар мог выходить из утеплителя в помещение, но ни пар, ни вода внутрь не проходили.

Как работает конструкция

Самая сложная ситуация при эксплуатации такого пола — период отопления. В таком случае в подполе у нас температура ниже, чем в помещениях. При таком распределении температур, влага выдавливается из более теплой зоны в более холодную. Пар попадает в утеплитель, где в какой-то области, конденсируется. То есть превращается в жидкость, увлажняя утеплитель.

Под действием силы тяжести и за счет капиллярного движения жидкостей, влага перемещается к нижней границе утеплителя. Если в подполе у нас нормально работает вентиляция, она выдувает из утеплителя влагу. Ведь ветрозащита паропроницаема и дает влаге выйти.

Но тут есть один момент. Утеплитель не может держаться за воздух — он должен на что-то опираться. Часто здесь подшивается деревянная планка с некоторым шагом. Она держит утеплитель и не мешает выводить пар. Снизу к этой планке «пристреливается» ветрозащитная мембрана. Еще тут может быть мелкая металлическая сетка — она защитит от грызунов и будет поддерживать минеральную вату. Ее с тем же успехом можно набить поверх ветрозащиты. Это не принципиально.

Может ли поддерживать теплоизоляцию сплошной настил, скажем, из ОСБ? Нет. Решетчатый из досок — может. Из ОСП, фанеры и других материалов с малой паропроницаемостью — нет. Можно ли заменить ветроизоляцию на пароизоляцию? Тоже нет, так как она не проводит пар. А значит, весь конденсат скопится на этой мембране. По весне надо будет сливать воду и полностью менять утеплитель, а может быть, даже пол.

Особенности пола в каркасном доме на ленточном фундаменте

Ленточный фундамент — сплошная стена, которая на некоторое расстояние поднимается над уровнем грунта. Понятное дело, что никакого проветривания в таком подполе не будет. Но для того чтобы утеплитель оставался сухим, подпол должен быть проветриваемым. Чтобы обеспечить движение воздуха в ленточном фундаменте делают продухи. Это могут быть пластиковые трубы или просто оставленные специально отверстия. Лучше их предусмотреть заранее — сделанные в готовой ленте отверстия ослабляют ее несущую способность.

Количество отверстий в ленточном фундаменте не нормируется. Оно подбирается так, чтобы обеспечить продуваемость всей площади подпола.  Количество не нормируется, но нормируется площадь. Она должна быть не меньше, чем 1/400 от проветриваемой площади. То есть, если площадь фундамента 100 квадратных метров, площадь продухов в ленте должна быть 100/400 = 0,25 м².

Если это пластиковая труба диаметром 16 см, сколько надо будет отрезков? Считаем площадь трубы: это 3,14 * R² (R — это радиус в метрах). Находим радиус в метрах. Это половина от диаметра — 8 см, а перевести в метры, так будет 0,08 м. Теперь подставляем в формулу и считаем: 3,14 * 0,08² = 3,14 * 0,0064 = 0,02 м².  То есть, каждая труба диаметром 16 см имеет площадь сечения 0,02 кв. метра. Нам надо набрать 0,25 квадрата. Считаем: 0,25 / 0,02 = 12,5 штук. Округлять можно в большую или меньшую сторону. Можно добавить еще парочку, если не получается с рассчитанным количеством добиться полной продуваемости.

Правила расположения продухов? Особых правил нет, но лучше работают они когда находятся либо напротив друг друга, либо в шахматном порядке (более действенная схема). Делать их надо по всем сторонам. Ветер может быть и северный, и восточный, и западный. Так что во всех стенках ленты делаем отверстия. Обратите внимание, что в простенках (если они есть) эти отверстия также должны быть. В расчетную площадь они не считаются. Они нужны, чтобы обеспечить движение.

Что делать с влагой в грунте

Когда делают полы в каркасном доме своими руками, чаще всего делают ошибку именно заменяя ветрозащиту на пароизоляцию. Размышляют так: влага из грунта испаряется и попадает в утеплитель, и поэтому надо ее отсечь. Оно-то так, но влага больше идет со стороны помещения. И если снизу есть паронепроницаемый слой, то она просто не может испариться. Тогда вода скапливается, пока не найдет отверстие. Но даже после этого утеплитель, лаги остаются мокрыми. И мокрый утеплитель перестает что-то утеплять, доски гниют и чернеют.

Как же быть, как отсечь влагу из грунта? Совсем от нее не избавиться, но уменьшить ее испарение можно. Грунт под домом выравнивают, на него расстилают пленку. Пленка плотностью 350 гр/м2 укладывается в два слоя — так, как продается, не разрезая. Кладут ее по всем правилам укладки пароизоляции — перехлест полотен, проклейка их скотчем. Крепим к опорам и фундаменту на высоте 15-20 см при помощи планок. В общем, стараемся сделать как можно более герметичное покрытие. Поверх пленки насыпают слой песка и разравнивают. Песка надо около 10 см. Фракция тут совершенно неважна, так как он служит для регуляции влажности и никакой другой нагрузки не несет.

Как работает пленка? Большая часть испарений задерживается. Влага конденсируется на нижней ее стороне, а потом возвращаются в грунт. Влага, которую приносит ветер, может конденсироваться на стенах/опорах и стекать по ним. Она впитывается песком. Когда влажность на улице становится ниже, влага из песка испаряется и уносится наружу.

Если постелить пленку, попадает ли пар в утеплитель? Конечно. Просто в небольших количествах. А потом выводится вместе с тем, который «пришел» из помещения. Как так получается? Пар поднимается по утеплителю вверх до той точки, где превращается во влагу. Она впитывается минеральной ватой. Потом начинает движение вниз, а потом выветривается/испаряется за счет вентиляции.

Финишное покрытие пола: варианты и особенности

Пару слов про финишное покрытие для пола в каркасном доме. В описанных выше схемах можно укладывать на фанерное основание почти любое покрытие. Можно положить ламинат, паркет, паркетную или инженерную доску, линолеум, ковролин.

При укладке фанеры, пароизоляционную мембрану или пленку прижимаем брусками, которые крепим к лагам. Для сохранения лучшей гидроизоляции под брусок можно уложить упругий материал. Он прижмется, надежнее закрывая отверстия в пленке. Но можно и просто брус без всяких ухищрений. На эти бруски уже кладем фанеру или другой листовой материал.

Допустимо класть на данную конструкцию пола и плитку, но использовать при этом специальный клей для сложных и нестабильных оснований. Для лучшего сцепления под плитку, один слой фанеры можно заменить слоем из гипсоволокнистых листов (ГВЛ). У него тепловое расширение примерно посередине между плиткой и фанерой. При таком устройстве вероятность того, что плитка с деревянного основания отойдет — минимальна.

Стяжка в каркасном доме

Стяжку в каркасном доме на сваях или столбиках по грунту не сделаешь. Выход один — делать деревянный пол, настилать на лаги фанеру или ОСБ (в таком случае можно и этот материал) в два слоя. На это основание заливать стяжку. Но такое возможно, если:

• Фундамент рассчитан с учетом нагрузки от стяжки.
• Лаги тоже считали с учетом этой массы.

Если на стяжку фундамент не рассчитывали, лучше не рисковать. Тем более что есть варианты сделать теплый пол и без стяжки. Электрический можно уложить на фанеру. Есть варианты и водяного без стяжки.

С утеплением между лаг

В таком случае можно делать стяжку в каркасном доме. Но по какой схеме? Какой должен быть пирог пола? Можно сделать по первому варианту. В качестве настила использовать водостойкую фанеру в два слоя, а на нее расстелить слой пленки или другой более надежный материал для гидроизоляции, связать арматурный пояс и потом заливать стяжку.

Обратите внимание! Сварная металлическая решетка в качестве армирования тут не подойдет. Слишком нестабильное основание и поэтому желательно вязать арматуру.

Пару слов насчет приведенной выше схемы. В ней не подписаны мембраны, хотя на рисунке есть (синий цвет). Одна должна быть снизу — паропроницаемая ветрозащита. Вторая — поверх утеплителя. Вообще, стяжка сама по себе неплохой гидроизоляционный материал. Но наличие гидроизоляции поверх утеплителя в таком варианте желательно, чтобы раствор не затекал в утеплитель. И чтобы влага в растворе оставалась, а не стекала по швам между плитами утеплителя. Еще в схеме не отмечен черновой настил, на который укладывается арматура. В общем, схема не идеальна, но показывает общее устройство бетонного пола в каркасном доме.

Нужно или нет в данном пироге использовать утеплитель? Вообще, зависит от климата и от толщины утеплителя, который уложен у вас между лаг. Но если будете делать подогрев пола, то желательно уложить еще один слой теплоизоляции. В данном случае лучше себя поведет ЭППС — в стяжке он оптимальный вариант. На утеплитель тогда кладут арматуру, к ней привязывают трубы теплого пола или греющий кабель, а потом заливают стяжку.

Основание без утепления

Есть и другой вариант. Можно сделать неутепленный черновой настил, на него уложить гидроизоляцию, утеплитель (ЭППС) нужной толщины, сверху снова пленку (чтобы раствор не затекал), далее, как уже писали — арматура и стяжка.

Можно в таком варианте делать теплый пол? Можно. Но слой ЭППС потребуется значительный — более 100 мм для большей части страны, а он недешев. Так что надо считать, какая схема обойдется дешевле. Обе они работоспособны. Вторая имеет меньше слоев, но более теплой получается первая.

Вроде использование ЭППС с деревянным полом противоречит всему, что говорили ранее. Если пол без подогрева, то да. При устройстве теплого пола ситуация меняется. Давайте подробнее.

Смотрите, как работает такая схема. Снизу — проветриваемое подполье. И лаги, бруски и подшивка пола замечательно просушиваются. Тут все понятно. Влага из помещения пытается пройти через стяжку. Но стяжка сама по себе гигроскопична и впитывает влагу. А если что-то не впитается, влага дойдет до пленки/гидроизоляции и тут остановится. А если не останется и найдет дырочку в пленке, то пенополистирол также не проводит влагу. Так что рано или поздно она впитается в бетон и за счет капиллярного движения направится вверх. Эту влагу впитают в себя доски и вернут в воздух.

Но схема перестает работать, если между стяжкой и настилом появляется пароизоляционный слой. Некоторые покрытия требуют использования подложки. Так вот. Чтобы все было нормально, подложка должна быть паропроницаемой. А еще в такую схему лучше не укладывать ламинат. Он сырости точно не любит, а стыки воду пропускают.

Устройство водяного теплого пола в каркасном доме без стяжки

Можно ли сделать водяной теплый пол без стяжки? Можно. Есть две системы — полистирольная и реечная. Полистирольная — это плиты экструзионного пенополистирола со сформованными выступами. В эти выступы укладывают трубы. То есть, сразу в одной плите и утепление, и фиксация труб. Но цена на такие плиты высокая. Поэтому обычно предпочитают укладывать обычный полистирол, на него сетку, а к ней крепят трубы. Затрат по времени больше, но по деньгам меньше.

Еще вариант устройства водяного пола без стяжки — реечный. На черновой пол набиваются рейки с определенным шагом. Шаг высчитывают так, чтобы в промежутки помещалась труба с теплоносителем. Все просто. Но при таком устройстве теплоотдача будет невелика. Получается, что труба лежит на доске, над ней прослойка воздуха и только затем идет покрытие пола. В общем, пол будет комфортным, но как вариант отопления его рассматривать не стоит.

Можно улучшить ситуацию, уложив в промежутки пластины из металла. Они лучше отбирают тепло, лучше его передают. И площадь контакта с нагретой поверхностью при таком устройстве больше. Но снова таки, пластины — дополнительные расходы. Но пол будет прогреваться быстрее.

Каркасные дома набирают популярность, как альтернатива деревянным. Основное их преимущество – быстрый монтаж стен и кровли. Поскольку вес такой конструкции незначительный, отпадает необходимость возводить капитальный фундамент. Дом можно устанавливать на сваях.

Под полом происходит свободная циркуляция воздуха, что оберегает деревянные лаги и черновой пол от плесени и гниения. Это же является и большим недостатком такого дома. Даже качественно сделанная теплоизоляция не защитит от холода из-под пола. Чтобы исправить этот недостаток следует установить теплый пол в каркасном доме.

Особенности установки в каркасном доме

Установка системы «теплый пол» в каркасном доме выполняет несколько задач:

• улучшается комфортность проживания;
• снимает необходимость установки настенных батарей;
• снижает затраты на оплату энергоносителей.

По причине небольшого веса конструкции каркасного дома, его устанавливают на столбчатый фундамент. При монтаже теплого пола не желательно применять стандартную стяжку из цементно-песчаного раствора, размером от 30 см. Это увеличит вес дома и создаст дополнительную нагрузку на фундамент.

Кроме устройства теплого пола следует позаботиться и об утеплении наружных стен каркасного дома. Их толщина, так же, как и перекрытия небольшая. Без проведения этого мероприятия не удастся достичь надлежащего уровня утепления дома.

Теплый пол устанавливают с помощью:

• водяного контура;
• электрического контура.

При водяном типе обогрев происходит теплоносителем, который циркулирует по трубкам. Устройство электрического пола предусматривает прокладку кабелей, выделяющих тепло.

Оба типа системы могут применяться для каркасного дома. Существует лишь несколько отличий в устройстве водяного пола в каркасном доме на свайном фундаменте. Еще на стадии его возведения старательно проводят заделку стыков и стараются максимально изолировать все холодные участки.

Факторы, которые влияют на выбор теплого пола для каркасного дома:

• конструкция дома;
• климатические условия местности, где расположено жилье;
• геологическая характеристика участка;
• проведенный расчет тепловых потерь.

Водяной теплый пол является более оптимальным для экономии и снижения затрат на оплату энергии для обогрева дома. Но эго устройство требует несколько больших денежных затрат, чем электрического.

Размещают водяные трубки под любым видом финишного полового покрытия, будь-то плитка, ламинат, паркетная доска, линолеум, керамогранит и другие. Используют технологию монтажа теплого пола в домах, построенных с любого материала: из дерева, кирпича и литого бетона.

Кроме описанных достоинств, теплый пол в каркасном доме имеет и свои недостатки. В первую очередь, это дороговизна комплектующих, а также проведение гидравлических расчетов и ограниченный выбор типа стяжки.

Выбор типа теплого пола

Правильное устройство системы теплого пола сэкономит затраты на отопление и создаст в доме комфорт и уют. Это, пожалуй, самый правильный вариант устройства отопления помещения, так как нагревается нижняя часть помещения.

После решения делать теплый пол следует выбрать его тип: водяной или электрический.

Электрический теплый пол

Отличается быстрой установкой и простотой подключения. Существенным недостатком является дороговизна электроэнергии, что делает затраты на отопление помещения высокими.

Электрический теплый пол устанавливают под поверхностью пола свободного от мебели. Его установка под диваном, шкафами и кроватью не эффективна и кабеля могут перегореть от перегрева. При расчете мощности системы учитывается, что на один квадратный метр площади расходуется 0,1 кВт энергии. На обогрев комнаты стандартных размеров (14-16 кв. м.) может понадобиться 1,5 кВт электричества.

Выделяют два основных вида электрической системы теплого пола:

• кабельный;
• пленочный.

Принцип обогрева бывает инфракрасным и конвекционным.

Установка такой системы проводится в стяжке. Сверху используют практически все виды напольного покрытия. Это может быть керамическая плитка, линолеум, ламинат. Нежелательным покрытием считается натуральный паркет или пробковый пол. Эти материалы могут рассохнуться, к тому же пробка не очень хорошо пропускает тепло.

Выбирая кабельный пол, следует учитывать его электромагнитное излучение. В жилых помещениях рекомендуется применять двухжильный провод, негативное влияние которого на организм человека меньше.

Пленочный электрический пол можно устанавливать без стяжки. Его расстилают непосредственно под напольное покрытие. Это значительно ускоряет процесс его установки и снижает трудозатраты.

К преимуществам электрической системы теплого пола относится отсутствие стяжки или очень тонкий ее слой, быстрота монтажа и мгновенный разогрев.

Существуют и недостатки. Это высокое потребление электричества и зависимость от его постоянного наличия. Не рекомендуется устанавливать в комнатах с повышенной влажностью.

Водяной теплый пол

Эксплуатация водяного теплого пола дешевле. Обогрев происходит от теплоносителя, который нагревается газовым или твердотопливным котлом. Работа системы не так зависима от электричества, особенно при использовании котла на дровах или угле.

Стандартный монтаж водяного пола предусматривает его укладку в бетонную стяжку, размер которой составляет 5-7 см. Это ограничивало его устройство в каркасных домах, где технически сложно и нецелесообразно заливать пол или перекрытие цементно-песчаным раствором. Поэтому и была придумана более инновационная система – легкий водяной пол, который проводится без стяжки.

Он имеет ряд преимуществ:

• меньший вес конструкции, что позволяет проводить монтаж теплого пола в каркасном или деревянном доме
• система готова к эксплуатации сразу после установки;
• меньшая толщина слоя пола;
• возможность выполнения по индивидуальному заказу.

Существуют два типа легкого теплого пола:

• деревянный;
• пенополистирольный.

Стоимость деревянной системы дешевле, но ее монтаж более трудоемкий. Используется для установки по лагам. Толщина конструкции небольшая и не несет дополнительную нагрузку на конструкцию дома. Для большей эффективности на деревянное перекрытие дополнительно устанавливают утеплитель с отражающей фольгой.

Для предотвращения направления теплого воздуха вниз используют систему легкого теплого пола с пенополистиролом. Алюминиевые пластины фиксируются на его мягком слое, а сверху конструкция накрывается гипсоволокнистым влагостойким листом.

Чтобы управлять системой водяного пола используют громоздкое дополнительное оборудование, которое позволяет отключать систему в каждой комнате отдельно.

Монтаж разных типов теплого пола

Электрический теплый пол монтируют несколькими способами:

• кабельным;
• нагревательными матами;
• инфракрасными матами и пленкой.

Каждый из этих способов имеет некоторые отличия. Теплый пол с применением кабелей можно поместить внутрь стяжки или уложить на дощатый настил. Инфракрасную пленку можно помещать непосредственно под финишное напольное покрытие.

Работа системы управляется терморегулятором. Поэтому работы по монтажу начинаются именно с его установки на стене. Крепят его на стене, на расстоянии 30 см от поверхности пола. Терморегулятор помещается в отверстие на поверхности стены и к нему подводятся каналы для укладки кабеля.

Если в помещении, где будет установлен кабельный пол, повышенная влажность, терморегулятор должен быть вынесен в другую комнату.

Поверхность, на которую будет установлен кабельный электрический пол, накрывают полиэтиленовой пленкой и теплоизоляционным материалом. Затем укладывают армирующую сетку, на которую крепят кабель.

Выход нагревающего кабеля подключают к терморегулятору и проверяют работоспособность системы. Затем тонким слоем заливают стяжку.

Электрическую систему теплого пола в каркасном доме устанавливают на деревянные лаги. Под ними расстилают слой гидроизоляции и теплоотражающий слой специальной фольги. На лагах, в местах прокладки системы делают пропилы, в которые и укладывают кабель, любым из способов.

Сверху для защиты системы теплого пола настилают чистовое покрытие из фанеры или ДСП, а затем и финишный пол.

Устройство водяного теплого пола в любом каркасном доме проводят двумя способами. Первый из них – устройство плавающей стяжки, толщина которой не должна превышать 5 см. Конструкция дома должна выдержать данную нагрузку без проблем.

Заливка пола начинается с устройства слоя гидроизоляции. Его укладывают на черновое основание пола. Для этих целей используют полиэтиленовую пленку. Ее расстилают на полу с напуском. К стене и между собой полосы материала крепят монтажным скотчем.

Пленка служит для исключения впитывания влаги из раствора черновым основанием и мешает его сцеплению с бетоном.

Следующим этапом является устройство теплоизоляционного слоя. Применяют любой рулонный утеплитель и теплоотражающую фольгу. Поверх этого слоя расстилают армирующую сетку и клеят на стене демпферную ленту.

При большой площади комнаты (более 40 кв. м.) ее разделяют на несколько самостоятельных частей, где укладывают отдельно контуры труб.

Сами трубки размещают двумя способами: змейкой или улиткой. В условиях каркасного дома, укладку делают с шагом в 10-15 сантиметров.

Водяные контуры крепят на армирующую сетку хомутами, чтобы при заливке они не сдвигались.

После полного монтажа системы проводят ее испытание на герметичность. Для этого систему наполняют водой и оставляют на сутки. При постоянном уровне давления в трубах приступают к заливке стяжки.

Для этого выставляют маяки, по которым и будет заливаться цементно-песчаный раствор. Начинают заливать стяжку от противоположной от двери стены. При схватывании раствора маячки убирают, а пустоты заливают жидким цементным раствором. Лишние куски полиэтиленовой пленки убирают.

Плавающая стяжка, создание которой было описано выше, не имеет контакта ни с деревянным полом, ни с такими, же стенами дома. Поэтому дерево не будет подвержено процессам расширения и ссыхания, что может привести к повреждению каркасного дома.

На деревянный настил систему теплого пола монтируют следующим образом. Начальной стадией является укладка слоя полиэтиленовой пленки на основание. Затем расстилают утеплитель – фольгированный пенополистирол.

Затем из досок делают каркас для водяного контура. Для этого в досках выпиливают желобки для трубок. Укладку проводят с минимальным шагом. Сверху систему водяного пола накрывают металлическим листом для более равномерного распределения излучаемого тепла. Следующий слой – листы фанеры или ДСП, на которые и укладывают финишное половое покрытие. Систему обязательно проверяют на герметичность путем опрессовки.

Устройство сухой полистирольной стяжки под ламинат

Выше было много сказано о том, что стандартная стяжка не совсем подходит для деревянного дома.

Одним из инновационных вариантов монтажа теплого пола под ламинат в каркасном доме является применение сухой полистирольной стяжки. Она проводится в несколько этапов.

Сначала на пол настилаются легкие пенополистирольные блоки. Они соединяются между собой замковыми механизмами, которые есть на каждой панели. В комнате до 40 кв. м. монтаж проводится за несколько часов благодаря легкому весу и удобным габаритам пенополистирольных блоков.

Затем на эту основу в подготовленные пазы устанавливаются гибкие трубки. Схема их укладки может быть разной: змейкой, спиралью, улиткой и другие. После окончательного монтажа труб проводят их гидравлическое испытание. Целью этого мероприятия является выявление протечек и других погрешностей системы.

На следующем этапе на поверхность пенополистирольных блоков настилают специальные пластины, которые распределяют тепло и устанавливают гидроизоляционный материал.

Заключительный этап состоит в настиле ламината на произведенную сухую стяжку.

Правила эксплуатации теплого пола

Системы теплых полов, независимо от их вида, отличаются низкими эксплуатационными расходами. Они не нуждаются в специальном обслуживании, а сам срок службы составляет десятки лет.

При повреждении электрических элементов системы они не несут угрозы для жизни человека, но их замена очень хлопотное дело.

Система водяного и электрического теплого пола будет хорошо вам служить при соблюдении некоторых рекомендаций по правильной установке и обеспечению оптимальных условий для работы:

• Первым важным фактором для оптимальной работы системы выступают параметры ее мощности. Распространенной ошибкой является установка кабельного теплого пола в стяжку с низкой или высокой производительностью. От мощности зависит шаг укладки кабеля. При низком ее значении (до 100 Вт на м. куб) он составляет 16 см. В этом случае нагрев пола будет происходить неравномерно линейными полосами. Если мощность более высокая чем необходимо (от 190 ВТ на м. куб), шаг укладки может быть меньше 6-ти см. Это приведет к перегреву проходящих рядом витков, и выходу системы из строя.
• Теплый пол устанавливают под поверхность пола, на которой не будет находиться мебель, крупная бытовая техника, сантехника. Отсутствие равномерной теплоотдачи может привести к перегреванию стыков системы и ее поломке.
• Для системы теплого пола следует использовать то финишное напольное покрытие, которое совмещается с ней. Например, ковролин, ламинат, линолеум, керамогранит и керамическая плитка. Не желательно на теплый пол устанавливать материал с низкой теплопроводностью. Тепло, выделяемое трубками или кабелем, будет отражаться, что приведет к перегреву системы.

Необходимо правильно применять терморегулятор в электрическом типе теплого пола, не допуская его работы под большой нагрузкой. Без этого элемента категорически запрещено пользоваться системой. Для надежной и долговечной работы теплого пола рекомендуется делать перерывы в его работе.

Каркасное малоэтажное строительство уже давно получило широкое распространение в Европе. Частные «каркасники» эксплуатируются даже в странах с холодным и суровым климатом, а это свидетельствует о том, что мнение об их неприменимости в наших краях ошибочно. В самом деле, грамотное утепление позволяет использовать каркасные дома и при суровых морозах, и при палящей жаре.

Каркасный дом на сваях

Технология каркасного домостроения становится всё более популярной благодаря многим своим преимуществам:

• Стоимость строительства. Материалы, применяемые при каркасном строительстве, зачастую дешевле материалов кирпичных или блочных домов. Процесс монтажа также менее трудоёмкий, часто можно проводить работы вручную, не прибегая к услугам дорогой спецтехники.
• Унификация. Многие компании предлагают готовые комплекты для возведения каркасных домов. В них продуманы все мелочи, и часто на выставочных площадках можно увидеть, как будет выглядеть будущее домовладение. Причём готовые комплекты могут быть модернизированы под нужды покупателя. У таких компаний есть модели домов с заранее заложенной возможностью увеличения площади за счет пристроек и надстроек без изменения общей стилистики. Это, конечно, удобно семьям, где появились дети.
• Лёгкость конструкции. Каркасные дома имеют колоссальную разницу по весу с домами из кирпича или блоков. Нагрузка на фундамент у каркасных домов не больше 380 килограмм на квадратный метр. Безусловно, это позволяет облегчить устройство фундамента. Наиболее популярно и рационально – обустройство каркасного дома на винтовых сваях.
• Ландшафтное разнообразие. Каркасные дома на винтовых сваях можно устанавливать на участке практически любого ландшафта. Сваи могут компенсировать значительный перепад высот, позволяют построить дом на участке с высоким уровнем вод, на болотистой местности. Каркасный дом на винтовых сваях может даже стоять над поверхностью воды.

Сваи для фундамента изготавливаются из высокопрочного металла. Они снабжены на концах ножом для ввинчивания в грунт и могут устанавливаться даже вручную. Для установки одной сваи двум работникам потребуется не более 30 минут.

Особенности эксплуатации и утепления пола в каркасном доме

Свайный фундамент обладает рядом особенностей. Он разделяет пространства дома от поверхности земли в отличие от бетонного фундамента, который, так или иначе, соединяет их. Этот факт имеет как отрицательные, так и положительные стороны.

При расположении дома во влажной местности (высоком уровне грунтовых вод непосредственно под домом или в местах с частыми осадками) дом на винтовых сваях легче гидроизолировать. В бетонном фундаменте влага с поверхности земли поднимается по микротрещинам на стены. В каркасных домах на сваях нужна только гидроизоляция от влаги из воздуха.

Тем не менее, зачастую легкие каркасные дома на винтовых сваях возводят именно из-за свойств почвы на участке. При высоком залегании воды, как правило, воздух тоже влажный. Поэтому гидроизоляции при устройстве таких домов нужно уделить достаточное внимание.

Осенью и зимой земля остывает медленнее воздуха, поэтому дома на свайном фундаменте требуют более серьезной теплоизоляции. Это же касается и лета, когда в каменных домах температура ниже и медленнее повышается, чем в каркасных. Каркасные дома требуют качественной и тщательно выполненной теплоизоляции.

Весной и во время оттепелей каркасный дом имеет некоторое преимущество перед кирпичным, потому что требует меньших затрат на обогрев.

Технология обустройства пола и проведение утепления

Утепление пола в каркасном доме на сваях осуществляется еще на этапе его создания. Технология это достаточно простая, не требует высотных работ и может быть выполнена даже самостоятельно.

При постройке дома из дерева, либо материалов на основе дерева нужно тщательно обработать скрытые от постоянного доступа стройматериалы огнезащитой. Можно выполнить это антипиренами, но лучше пенетрирующим составом. Он дороже антипиренов, но не имеет срока службы. К тому же, сэкономить получится на необходимости каждые пять лет поднимать полы и обновлять огнезащиту.

В ходе работ на сваи укладывают пирог пола каркасного дома, после чего зашивают подполье.

</p>

Ход работ:

• На сваи укладываются лаги из бруса прямоугольного, как правило, сечения. Металлические сваи предварительно должны быть изолированы от лаг материалом типа рубероида.
• К лагам прибиваются бруски, и укладываются перекрытие из досок чернового пола.
• Укладывается гидроизоляция. Она обязательно должна облегать лаги и заходить на стены. Гидроизоляция может быть пленочной, но лучше использовать специальную перфорированную мембрану.
• В пространство между лаг закладывается теплоизоляция. Это может быть минеральная вата, пенопласт, экструдированный пенополистирол, керамзит и многое другое. Главное, чтобы материал плотно прилегал к лагам и стыковался между собой, иначе появятся мостики холода и придется работу переделывать. Утеплитель укладывается до верхнего уровня лаг.
• Необязательный, но рекомендуемый слой – пароизоляция. Укладывается перфорированная мембрана с обязательным заходом на стены.
• Укладывается подоснова из листового материала. Это может быть ориентировано — стружечная плита или многослойная фанера. Этот слой не обязателен при укладке, к примеру, дощатого пола, но значительно понижает общую теплопроводность каркасного пирога. При дальнейшей отделке пола ламинатом, плиткой, линолеумом, ковролином и т. д., листовая подоснова необходима. Более того, часто ее делают двухслойной для крепости полов.
• Укладывается «чистовой» пол.

Если теплоизоляция пола проводятся не на этапе строительства, а в уже готовом доме, то укладку проводят по следующему плану:

• Снимается верхний «чистовой» слой пола.
• Демонтируется подоснова, если таковая была уложена ранее.
• При необходимости, убираются старые пароизоляция, теплоизоляция и гидроизоляция. Пленочные материалы вторично использовать недопустимо, так как отверстия от старого крепежа уже нарушили герметичность материала.
• Осуществляются монтажные работы по предыдущему плану, начиная с пункта 3.

Виды утеплителей

Современная теплоизоляция разнообразна и по цене, и по свойствам. При выборе материала нужно определиться, во-первых, насколько теплым должен быть пол. Если строение планируется использовать только летом, то и утепление значительное не требуется.

Кроме того, определить, какой влагостойкостью должен обладать материал. От этого зависит, будет ли нужна дополнительная гидроизоляция. Материалов для теплоизоляции пола много, рассмотрим наиболее распространенные и доступные из них, рассмотрим характеристики и особенности применения для утепления полов каркасных домов:

Каменная вата

• Материал экологичный – получен из расплавленного базальта.
• Сами волокна не впитывают воду, но из-за пористой структуры материала требуется обязательная гидроизоляция.
• Допускается укладка на несплошную обрешетку.
• Теплоизоляционные свойства очень хорошие.
• Благодаря рыхлой структуре плотно заполняет пространство между лаг.
• Дополнительно дает звукоизоляционный эффект.
• Средняя цена.

Пенополистирол

• Экструдированный пенополистирол — экологичный материал.
• Очень хорошая теплоизоляция.
• Плиты хорошо стыкуются между собой.
• Допускается укладка материала на несплошную обрешетку.
• Легко режется и монтируется.
• Абсолютно не впитывает влагу и не пропускает пар. При плотном монтаже можно обойтись без пароизоляции.
• Не удобен для грызунов.
• Современный пенополистирол изготавливается с противопожарными добавками, поэтому не горит, но, под воздействием внешнего источника огня может плавиться с интенсивным выделением ядовитых веществ.
• Сравнительно высокая цена.

Керамзит

• Материал экологичный – его изготавливают из глины.
• Не впитывает влагу, но может ее конденсировать.
• Негорючий материал, что повышает безопасность постройки.
• Между гранулами керамзита остается пространство, что может служить убежищем грызунам.
• Требуется обязательная ветрозащита и парозащита.
• Самая слабая степень теплоизоляции из описываемых материалов.
• Низкая стоимость.
• Керамзит применяют, если в доме будет укладываться сухая стяжка.

Отделка цоколя, как фактор утепления пола

Отделка цоколя наиболее сложная задача, так как любые огрехи этих работ будут заметны.

При отделке цоколя дома на винтовых сваях часто используют кирпич или блоки, аргументируя это тем, что утепляется подпол. Это, безусловно, неверное заявление. Каркасный пирог полностью изолирует тепло дома. Сам подпол никак не отапливается и будет всё равно промерзать. Но, укладывая плотную кирпичную стенку вокруг цоколя, полностью перекрывается доступ воздуха в это пространство. Это приводит к переувлажнению, к выпадению конденсата, развитию грибка и вспучиванию пола.

Цоколь обязательно должен быть вентилируемым. Если выбор материала для обустройства цоколя все же выпал на кирпич или бетон, то необходимо предусмотреть достаточное количество вентиляционных отверстий.

Но лучше установить фальш – цоколь. Сейчас выпускается много красивых, долговечных и экологичных материалов для этого – сайдинг или специальные панели с имитацией камня, кирпича, дерева и других фактур. Установка фальшцоколя не только легче монтируется, но и может демонтироваться при необходимости.

Ситуации бывают разные – высокая вода весной и нужно просушить подпол, животное забралось сквозь вентиляционные отверстия и не может выбраться, возникла необходимость провести дополнительные коммуникации и тому подобное.

Хоть цоколь и не добавляет теплоизоляции, но он выполняет другую практическую функцию – защита подпола от проникновения воды снаружи (дождь, талые воды). Для этого герметизируют стыковочный узел между фальш – цоколем и отмосткой с помощью рулонной гидроизоляции.

Отмостка здания может заливаться из бетона, может укладываться тротуарная плитка и любые другие материалы. Но, во-первых, отмостка должна иметь обязательный уклон от здания, и, во-вторых, быть герметизирована от подполья и фальш – цоколя.

Утепление пола каркасного дома на сваях несложный технологически процесс, но от качества выполнения работ будет зависеть удобство проживания в нем. Еще до начала работ нужно тщательно изучить нюансы, не экономить на выборе материалов, аккуратно и правильно смонтировать их – и теплый пол будет долгие годы радовать обитателей дома.

Используемые источники:

• https://karkasnik-stroy.ru/seti/teplye-poly-na-svayakh/
• https://chudopol.ru/ustrojstvo-pola-v-karkasnom-dome
• https://znatoktepla.ru/teplyj-pol/teplyj-pol-v-karkasnom-dome.html
• https://teplota.guru/teploizolyatsiya/teplyj-pol-v-karkasnom-dome-na-vintovyh-svayah-kak-ego-sdelat.html
