Клапан приточный для вентиляции пластиковых окон – особенности, разновидности, установка +Видео

<label> Видео</label>

Без полноценной системы вентиляции в квартире создать комфортные условия для жизни людей практически невозможно. Свежий воздух является необходимым элементом не только для нормального функционирования человеческого организма, но и поддержания оптимального микроклимата внутри помещения.

Вентиляционные системы могут быть различны по своему составу и назначению, а их установка производится исходя из существующих условий внутри квартиры. При этом установить приточный клапан не составит большого труда, а его наличие даст возможность полностью или частично решить проблему нарушенного воздухообмена.

Нарушение воздухообмена в квартире

Вентиляция играет важнейшую роль в организации оптимального микроклимата в помещении. Отсутствие источников свежего воздуха мгновенно сказывается на самочувствии людей, которые находятся в нем. Для поддержания жизнедеятельности человека ему необходим кислород, который он успешно получает из воздуха.

Со временем в закрытом пространстве становится все меньше и меньше О2, что приводит к образованию асфиксии. Первоначально оно практически не проявляется, выражаясь лишь в появлении отдышки или небольшом недомогании. Постепенно к подобным симптомам добавляется головокружение, нарушение координации в пространстве вплоть до потери сознания.

Нарушение воздухообмена в помещении сказывается не только на самочувствии человека, но и качестве окружающей среды. Находясь внутри комнаты, воздушные массы постепенно нагреваются, в результат чего поднимаются вверх и располагаются у самого потолка. При отсутствии приточного канала они не успевают остывать, теряют кислород и практически не перемещаются.

В подобных условиях небольшое повышение влажности может привести к появлению плесени или ускорению коррозионных процессов. Наибольшими зонами риска служат кухня и санузел, где постоянно осуществляется контакт с водой. Именно в этих помещениях чаще всего наблюдается появление грибка, который способен привести к образованию различных заболеваний.

Вентиляция многоквартирных домов старой постройки (да и большинства новостроек) осуществляется путем естественной циркуляции воздушных масс. Их приток осуществляется через щели в оконных рамах и дверных косяках. При этом выведение отработанного воздуха осуществляется сквозь общий стояк.

С течением времени вытяжные решетки постепенно забиваются, внутри канала скапливается мусор, старые окна и двери заменяются новыми. В результате этого, циркуляция воздушных потоков постепенно снижается и может пропасть вовсе.

Наиболее простым выходом из сложившейся ситуации является прочистка выводящих каналов и установка приточного клапана в стену.

Конструктивные элементы и особенности эксплуатации клапана

Приточный клапан по своему назначению является разновидностью вводного канала. Его назначением служит организация полноценного доступа свежего воздуха внутрь помещения, а конструкция крайне примитивна и состоит из следующих частей:

• уличная решетка;
• воздуховод (может быть как гибким, так и жестким);
• термоизолирующий элемент;
• фильтр;
• декоративный колпак.

Подобная конструкция является простейшей, а ее функциональность основана на естественной циркуляции воздушных масс. Не редко для увеличения функциональности системы, клапан оборудуется дополнительными частями такими, как шумогасители или нагнетающие вентиляторы.

Однако для покрытия потребностей небольшого помещения вполне достаточно установки простейшей системы. Как правило, приточный клапан устанавливаются не на всю квартиру в целом, а на каждую комнату в отдельности. Хотя при правильном размещении даже одного канала достаточно для организации полноценного воздухообмена в помещении.

Важно! Согласно санитарным нормам и строительным правилам оптимальные условия циркуляции воздушных масс составляют 3 куб.м. свежего воздуха/час на 1 м.кв. площади квартиры. Соответственно, для комнаты площадью 10 м.кв. скорость воздушного потока должна составлять не менее 30 куб.м./час.

Основные этапы и перечень необходимого инструмента

Монтаж клапана приточной вентиляции в стене не является особенно сложным процессом. Обладать какими-либо специфическими навыками или познаниями в области строительства вовсе не обязательно. Сам процесс установки имеет четкую структуру, которая должна неукоснительно соблюдаться. Выглядит она следующим образом:

• сбор инструмента;
• подготовительные работы;
• проделывания отверстия;
• установка клапана.

Как видим из приведенной выше структуры, монтаж приточного клапана осуществляется в 4 этапа. Каждый из них имеет свои особенности и должен проводиться в четком соответствии с нормами СНиП.

Предварительным этапом, не связанным с непосредственным строительством, служит сбор необходимого инструмента. Подобный процесс дает возможность не только существенно ускорить проведение работ, но и позволит не отвлекаться на различные мелочи. Список необходимого инвентаря имеет следующий вид:

• карандаш или мел;
• рулетка;
• молоток;
• зубило;
• перчатки и защитные очки;
• сверла разного диаметра;
• дрель или перфоратор;
• набор отверток.

Самым трудным этапом работ служит проделывание отверстия в стене. Поэтому в данный перечень может быть включено любое дополнительное устройство или приспособление, облегчающее этот процесс. К сожалению, далеко не каждый имеет в своем распоряжении устройство для алмазного бурения и вынужден проводить все действия тем инвентарем, который имеется под рукой.

Выбор модели клапана и особенности его размещения

Подготовительные работы являются не менее важной частью строительных работ, нежели проделывания отверстия в стене. На этом этапе осуществляется выбор конкретного устройства и определяется место для его установки.

Для обеспечения полноценной циркуляции воздушных масс клапан должен соответствовать всем необходимым параметрам. Как правило, к их числу относятся:

• площадь помещения;
• производительность вентиляционного устройства;
• допустимый температурный диапазон эксплуатации;
• диаметр и протяженность воздушного канала;
• уровень тепло и шумоизоляции.

Основываясь на подобных данных, выбор модели приточного клапана будет наиболее правильным. Одним из наиболее оптимальных видов подобных устройств является модель КПВ-125, которая отличается не только высокой производительностью, но и имеет достаточно не высокую стоимость.

Второй частью подготовительных работ служит выбор места установки вентклапана. Существует два основных варианта его расположения:

• между радиатором отопления и подоконником;
• в стене на высоте 1,8-2,2 метра от пола (не ближе 30 см от окна).

Оба этих варианта являются достаточно хорошими и позволяют существенно улучшить микроклимат в помещении. В первом случае холодный воздух, который заходит с улицы, сразу же поступает на разогретую батарею и мгновенно становится теплым.

В результате этого не возникает перепада температур в комнате, и она наполняется кислородом. Во втором случае входящий воздушный поток сразу же попадает в зону подогретых масс, смешивается с ними и сам становится теплее. При этом уровень кислорода в комнате существенно повышается.

Установка приточного клапана между подоконником и радиатором дает возможность скрыть его от посторонних глаз, а монтаж устройства на стене производится в наименее заметном месте — за шторой или в углу комнаты.

Проделывание отверстия в стене без специнструмента

Перед непосредственным процессом проделывания отверстия проводится разметка, призванная обозначить его точные границы и позволяющая представить, как будет смотреться вентиляционный клапан в стене.

Проводится она при помощи карандаша или мела. На плоскость наносится круглый рисунок, полностью совпадающий по своей форме с воздуховодом, но на 0,5-1,0 см шире его. Этот зазор необходим для того, чтобы патрубок оптимально лег в полученное отверстие, не зацепившись или порвавшись в процессе прокладки.

Проделывание отверстия может осуществляться при помощи любого подручного инструмента в зависимости от материала поверхности. Наиболее простым способом его создания служит использование специального широкого алмазного бура, который легко и быстро проделает дыру нужного диаметра в бетонной или кирпичной стене.

При отсутствии подобного спецоборудования сделать ее можно при помощи обыкновенной ударной дрели. В таком случае процедура ее проделывания состоит из следующих этапов:

• Берется дрель с узким сверлом, которое вкручивается согласно разметке в бетонную поверхность. Сверлить отверстия необходимо максимально глубоко, а расстояние между ними должно быть 1-2 см. При этом сверло лучше взять победитовое с небольшим наконечником, предназначенным как раз для работы с кирпичом и бетоном.
• Отверстия насверливаются по всему диаметру разметки. При этом чем длиннее сверло, тем сильнее оно зайдет в стену и сделает канал глубже. Максимальным диаметром сверла считается 6-8 мм.
• Между отверстиями вставляется зубило, которое забивается максимально глубоко в стену. Таким образом, соединяются все отверстия до тех пор, пока кусок бетонной стены не вывалится наружу.
• В том случае если дыра не получилась сквозной необходимо повторить предыдущие действия. Стенки готового отверстия еще раз проходятся зубилом, дабы дополнительно подравнять его и устранить все неровности.

Подобный порядок действий соблюдается исключительно при работе с дрелью. Наличие перфоратора и длинного сверла дает возможность существенно упростить процедуру проделывания отверстия.

Однако, даже не имея спецоборудования сделать его можно, хотя на это и придется потратить куда больше времени.

Монтаж приточного вентиляционного клапана

Готовое отверстие не обязательно должно быть полностью горизонтальным. Допускается небольшой наклон в сторону улицы, благодаря которому образовывающийся конденсат будет быстрее выводиться из вентиляционного канала.

Процесс монтажа клапана выглядит следующим образом:

• в отверстие прокладывается воздуховод;
• выступающие части воздуховода помечаются карандашом;
• патрубок вынимается из стены и обрезается согласно нанесенным меткам;
• воздуховод вновь размещается в стене и закрепляется при помощи монтажной пены (все пустоты между бетонной поверхностью и патрубком задуваются пеной);

• внутрь канала устанавливается фильтр и термоизолирующий элемент;
• с внешней стороны монтируется защитная решетка, предотвращающая проникновение насекомых внутрь воздуховода (она может, как просто вставляться, так и прикручиваться саморезами к внешней стене);
• с внутренней стороны на воздуховод устанавливается декоративный колпак, который по совместительству является регулятором воздушного потока.

При правильном размещении приточной клапан вентиляции будет абсолютно незаметен. При этом скорость воздушного потока регулируется путем уменьшения или увеличения зазора на декоративном колпаке. При необходимости его можно полностью перекрыть или, наоборот, полностью открыть.

В нормальных условиях приточный клапан способен полностью обеспечить потребность помещения в свежем воздухе, поскольку гарантирует его поступление в размере 45-55 куб.м/час.

Заключение

Вентиляция играет важнейшую роль в создании оптимального микроклимата в помещении. Последствия нарушения воздухообмена могут быть достаточно серьезными и привести к существенному ухудшению самочувствия людей.

Выходом из подобной ситуации является монтаж приточного клапана, который не только обеспечит полноценную циркуляцию воздуха, но и предотвратит появление негативных проявлений. Установить его своими руками не составит большого труда, хотя и придется серьезно поработать, проделывая отверстие в бетонной стене.

•
•
•
•
•
•
•
•
•
•
•
•
•
•

•
•
•
•
•
•
•
•
•
•
•
•
•
•

Желая утеплить дом люди иногда доводят его до состояния термоса. После устранения любых щелей и монтажа воздухонепроницаемых материалов блокируется поступление чистого воздуха с улицы. В результате – естественная вентиляция перестает выполнять свои функции.

Нехватка свежего воздуха плохо сказывается на здоровье домочадцев, согласны? Для улучшения воздухообмена можно установить приточный клапан в стену своими руками, предварительно изучив инструкцию по монтажу.

Вся необходимая информация изложена в нашей статье. Мы расскажем, как устроен стеновой приточник, приведем советы по выбору агрегата, а также опишем поэтапную технологию его установки.

Назначение приточного клапана

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы.

Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой приточник с оконным вентиляционным клапаном, то он более выгоден. Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Приточный клапан — устройство простое и недорогое, но очень функциональное. Если расположить его над радиатором отопления, воздух, поступающий в помещение, будет прогреваться

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами.

Когда размножившись, колонии микроорганизмов становятся видимыми, бороться с плесенью становится все сложнее – приходится разрушать старую отделку и заменять ее на новую.

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое.

Основными его элементами являются:

1. Воздуховод — пластиковая труба. По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.
2. Внутренний корпус в виде цилиндра. Чаще всего его изготавливают с пластика. Диаметр корпуса колеблется в пределах 6-13,3 см.
3. Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.
4. Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью. Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана.

С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Некоторые модели приточного клапана имеют воздуховод, укомплектованный вентилятором для принудительной вентиляции (+)

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания.

Стеновой клапан может иметь ручную систему регулировки или автоматическую. Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения. При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме.

Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Параметры выбора настенных приточников

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой. Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

В конструкцию оголовка входит фильтр и заслонка. Первый элемент предназначен для очистки воздуха, а второй — для координирования объема поступления воздуха (+)

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно.

Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь

Существует два типа клапанов: для инфильтрации воздуха и для приточной вентиляции. У них одна и та же функция — снабжение здания свежим воздухом.

Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

1. Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.
2. На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
3. В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Стеновые проветриватели устанавливают не только в стенах частных домов, но и используют для улучшения приточной вентиляции в квартире. Часто их ставят на нижних этажах многоквартирных домов – лучшим местом будет пространство между подоконником и радиатором.

Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Проветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека.

При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитан

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

Подробнее о методах проверки квартирной вентиляции написано в этой статье.

Кроме того, стоит учесть следующие правила:

1. Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.
2. Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Если в теле бетона попадается арматура, ее просверливают сверлами по металлу

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала.

Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления.

Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

• мощным двигателем;
• сверлильным приводом;
• комплектом алмазных коронок с разными диаметрами;
• стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
2. Просверливают технологическое отверстие, используя перфоратор.
3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной.

Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400-1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных. Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Клапан KIV выпускают в двух исполнениях — с оголовком в виде квадрата (КВАДРО) и с круглым. Первый смотрится более эстетично (+)

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2». Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если бурение стены по определенным причинам нельзя осуществить, то улучшить микроклимат в помещении можно с помощью кондиционера с притоком воздуха.

Выводы и полезное видео по теме

Удачный выбор изделия для установки в стену:

Видео о полезности вентиляционного клапана с теплоутилизацией:

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Имеете опыт восстановления приточной вентиляции? А может, выполняли самостоятельно монтаж стенового клапана? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии и задавать вопросы можно в форме, расположенной ниже.

Сегодня практически никто не ставит под сомнения, что пластиковые окна отрабатывают затраченные на них свои средства полностью. Однако, как и любая система, они имеют различные мелкие недостатки. Но, один из них стоит внимания – металлопластиковые окна полностью герметичны, то есть не пропускают воздух в отличие от деревянных аналогов. Результатом такого фактора является запотевание стекол, конденсат на откосах, к тому же очень тяжелый микроклимат во всем помещении. Но, если летом можно открыть окно, и проветрить комнату, то, как поступать зимой?

Отличным вариантом, будет, установка приточного клапана своими руками в стену или непосредственно на оконную раму.

Проблемы вентиляции жилища

Многие не знают, но современные оконные системы имеют несколько функций, и одна с которых – режим микропроветривания. Рукоятку управления при повороте на открытие створки нужно не доводить полностью вниз, а выставить под углом 45 градусов относительно горизонтали. Окно полностью не отпирается, система ослабляет прижим, образуя зазор в 2-3 мм, через который может поступать воздух. Позже можно вернуть створку в исходное положение.

Однако такая функция это полумера ведь, по сути, в таком режиме окно создает сквозняк, который также не нужен в помещении.

Что дает такая система вентилирования помещения с установленным приточным клапаном, и как она работает?

Принцип функционирования построен на разнице давлений, но чтобы клапан обеспечил приток свежего воздуха, внутренний должен удаляться с помещения. Для этого в доме нужна работающая вытяжная вентиляция. Если ее нет, нужно ее обустроить, или же тщательно прочистить уже имеющиеся каналы.

Приточный клапан работает так. Свежий и более холодный воздух попадает через систему в помещение, и выталкивает более легкую теплую массу в вытяжку.

Нормальное функционирование такого воздухообмена, требует определенных условий:

• Полноценная работа вентиляционного клапана начинается, если температура на улице ниже, чем +5 градусов. Летом для его работы нужна принудительная вытяжка с вентиляторами. При отсутствии удаления внутреннего воздуха, система не будет работать.
• Требуется загерметизировать входную дверь с подъезда или улицы, чтобы не было других источников подачи холодной массы.
• Между всеми помещениями жилья, нужно обустроить свободный воздушный обмен. Все межкомнатные двери нужно держать приоткрытыми, или обеспечить под ними зазор в 20 мм. Также как вариант, можно обустроить вентиляционные отверстия в нижней части полотна (для кухни площадью 200 см², ванной – 130 см²).

В случае, когда нужно перекрыть доступ воздуха, то нужно попросту заклеить щель клапана.

Стоит знать, что зимой в сильные морозы нельзя перекрывать щель канала, лучше всего отрегулировать его на минимальную подачу. Иначе, вентиляционный зазор может попросту обмерзнуть льдом, и прекратить свою работу.

Плюсы вентиляционных клапанов

Отсутствие нормального воздухообмена при установленных металлопластиковых окнах способствует появлению и развитию следующих отрицательных явлений:

• Окна запотевают, а конденсированная вода оседает на поверхности откосов. Впоследствии на стенах проема появится плесень и грибок. Клапаны способствуют удалению обогащенного водяным паром воздуха, и притока более сухого уличного.
• При обычном проветривании чрез открывание створок, образуется сквозняк. В итоге образуется некомфортный микроклимат в таких помещениях. При этом возрастают теплопотери. После установки клапанов, такие отрицательные моменты нивелируются, а расход тепла остается в норме.
• Ни какое проветривание не возможно постоянно контролировать. Клапаны имеют простую систему управления, а автоматические устройства вообще не требуют постоянного контроля.

Однако каждая система имеет свои недостатки, с которыми либо приходится мириться, или же они не подходят для конкретного типа жилья.

Недостатки системы

К недостаткам такой вентиляции можно отнести следующие моменты:

1. Некоторые виды конструкций требуют фрезерования оконного профиля, для получения проема под воздушные каналы. После демонтажа клапана, заделать такие прорези довольно затруднительно.
2. Не все типы систем подходят для помещений, например, встроенный клапан в рукоятке створки, не сможет обеспечить функцию воздухообмена для больших комнат.
3. При запирании вентиляционного клапана при низких температурах (ниже -15 градусов), щель может замерзнуть, перекрыв доступ воздуха.
4. Отсутствует система фильтрации, и со свежим воздухом в помещение будет проникать мелкая пыль.
5. В летнее время для функционирования нужны системы принудительной вентиляции (вытяжка), иначе установленная конструкция не будет работать.

Однако такие минусы менее значимы, чем простое проветривание с отпиранием створок. А идеальных систем не существует.

Конструкции и разновидности устройств

Устройство вентиляционных клапанов зависит от его разновидности, но принцип работы одинаковый. Система состоит со следующих частей:

1. Внешняя часть забора воздуха. Монтируется за окном, служит для подачи воздушной массы в канал. Важно, чтобы воздухозаборник имел козырек предотвращающий попадание в устройство осадков (снега или дождя).
2. Вентиляционный канал. Может проходить сквозь створку (при установке с фрезерованием рамы), или же монтируется с удалением части резинового уплотнителя со створки.
3. Внутренний клапан. Основная «рабочая» часть устройства, имеет в своей конструкции форсунки для подачи воздуха, иногда фильтр, и систему регулирования интенсивности вентилирования.

При правильно проведенном монтаже устройства, и условиях необходимых для работоспособности клапанов, он будет полноценно функционировать за счет такой простой конструкции.

Вначале перед установкой вентиляционного клапана, стоит проверить вытяжку. Сделать это можно просто, приложив небольшой обрывок газетного листа к решетке. Если он удерживается, то все отлично работает. В противном случае необходима чистка, или обустройство принудительного воздушного обмена.

Кроме конструкции, нужно знать виды устройств, чтобы подобрать для конкретного помещения, наиболее оптимальную систему.

Разновидности приточных клапанов

Устройства воздушного обмена для пластиковых окон, можно классифицировать следующим образом.

1. По типу материала изготовления:

• Из ПВХ.
• Древесины.
• Металла.

1. По системе управления функционалом:

• С автоматикой. Имеют датчики, позволяющие самостоятельно устройству определять интенсивность и продолжительность работы.
• Ручной контроль. Более простые устройства, у которых необходимо вручную открывать и закрывать вентиляционный канал.

1. По способам подачи воздушных масс:

• Фальцевый приточный клапан, один из простых вариантов устройства. Воздух подается через небольшую прорезь в притворе. Подходят для небольших помещений, так как объемы воздухообмена незначительные. Плюс системы в возможности установки без демонтажа окна.
• Щелевой клапан. Классическая схема с вырезом в раме шириной 16 мм, который с улицы прикрыт воздухозаборником, а внутри впускная система с управлением функционалом. Монтаж возможен без предварительного снятия окна. Высокая пропускная способность устройства обеспечит воздушный обмен на значительной площади.
• Накладной приточный клапан. Как правило, устанавливаются вместе с окном. Отдельно сделать установку, на уже смонтированную раму невозможно. Высокая работоспособность позволяет обеспечить вентиляцию значительных по площади помещений. Обычно их монтируют в складских и коммерческих постройках.

Также не стоит отбрасывать устройство вентиляции, имеющее вид поворотной рукоятки. Этот клапан вмонтирован в ручку для отпирания/запирания створки. Его плюс в простой установке, а также в том, что он не портит внешний вид окна. Клапан подходит для небольших комнат в квартире или доме.

Выбор требуемой системы происходит с учетом таких факторов:

• Площадь и назначение помещения (температуры и влажности)
• Тип и размер окон.
• Конструкция клапана, и способ его установки.

Главная особенность устройства заключается в возможности установки на окно своими руками, даже если они уже смонтированные и эксплуатируемые. Выполнить монтаж можно соблюдая следующие рекомендации.

Установка приточных клапанов на окна

Для установки приточных клапанов используется две технологии: с предварительным сверлением (вырезом) рамы, и без него. Определяют требуемый тип монтажа от конструкции устройства.

Монтаж приточного клапана со сверлением

Предварительно нужно подобрать необходимые инструменты, для монтажа потребуется: электродрель и электролобзик, напильник плоский, сверла с заточкой по металлу (диаметр 5-10 мм), герметик силиконовый, маркер, строительный нож.

Как сделать вырез под приточный клапан с дальнейшей его установкой?

1. Желательно для точной разметки подготовить шаблон контуров, имеющегося клапана. По нему маркером отмечают верхнюю часть створки окна под будущую перфорацию. Причем отметки ставятся с обеих сторон. При этом для более удобной работы лучше снять ее.

Створку окна снять очень просто, нужно выкрутить болт с нижней петли, и вынуть штифт с верхней!

1. В отмеченных точках нужно просверлить отверстия сверлом 5 мм (работать аккуратно, сверля с обеих сторон поочередно!). Потом их нужно развальцевать большим диаметром (10мм).
2. Электролобзиком по контуру вырезаются остатки материала между отверстиями. Все заусеницы нужно убрать напильником. В итоге должна получиться щель с ровными одинаковыми краями.
3. На верхнюю кромку створки нужно установить монтажную планку от клапана. Предварительно соединение обрабатывается герметиком.
4. В этой же кромке створки окна вырезается паз (лобзиком), и шлифуется напильником.
5. С наружной стороны нужно установить воздухозаборник.
6. Становить створку на место.
7. Проконтролировать положение воздухозаборника относительно щели, и смонтировать на монтажную планку впускной клапан.
8. Проверить работоспособность устройства, и выставить настройки.

Более просто сделать монтаж без вырезов в раме. При этом с инструмента понадобится только нож, крестовая отвертка (шуруповерт и бита), маркер и линейка. Технология особенно актуальна на деревянных окнах, где трудно подготовить вырез в раме.

Монтаж делают следующим образом.

1. Оконную створку можно не снимать. Нужно отпереть ее, и снять часть резинового уплотнителя в соответствии с размером клапана в верхней части.
2. Из комплектации устройства в полученный вырез приклеить прокладку.
3. В сам уплотнитель вставляются заглушки.
4. Клапан крепится на подготовленное посадочное место, по схеме сверху вниз, и кронштейнами на улицу.
5. Ввинтить саморезы, через кронштейны.
6. В паз под кронштейнами установить уплотнитель.

Установка приточного клапана на стену

Установку приточного клапана в стене своими руками осуществить сложнее, ведь такой процесс подразумевает сверление отверстия сквозь стену.

Монтаж может осуществляться в двух точках комнаты: под подоконником над батареей, и на стене возле окна, по высоте 2/3 проема.

• Резка канала проводится с использованием бурового алмазного инструмента. Сам проем нужно сверлить с небольшим уклоном в сторону улицы (до 4 градусов), для беспроблемного отвода конденсированной воды.
• После получения нужного отверстия в стене, монтируют воздуховод, остатки трубы обрезаются.
• Внутрь канала устанавливают шумоизоляцию.
• Со стороны улицы крепится решетка вентиляции.
• Корпус впускного устройства монтируют на трубу в комнате, крепление обеспечиваться саморезами.
• Осуществляют сборку клапана по инструкции монтажа от производителя.

Смонтированный приточный клапан, отрегулировать в соответствии с рекомендациями.

Установленное по технологии устройство при соблюдении условий его функционирования, за счет своей простоты прослужит весь гарантийный срок, без каких либо нареканий.

В соседней теме обсуждали недостатки существующих приточных клапанов. Завывания ветра, конденсат, обмерзание, лужи воды под ним. Как же с этим бороться? Есть несколько вариантов:

1. Закрыть канал клапана полностью (например закрыть монтажной пеной и заштукатурить). Этот вариант сразу отпадает. Объясняю. Если в квартиру не будет поступать воздух, не будет работать вытяжная вентиляция из-за создаваемого разряжения воздуха. Окна, двери (если уже поменяли) герметичные, вытяжке не с чем работать. Соответственно в квартире повышается уровень влажности, хорошо образуется конденсат (обычно на окнах) и растет всякая плесень.
2. Заказать и поставить новый клапан. Удовольствие это недешевое, порядка нескольких тысяч рублей. Отпадает (для меня).
3. Модернизировать существующий приточный клапан. Чем я и решил заняться.

Первым делом посмотрел на конструкции качественных клапанов (например финский КИВ-125) и сравнил с тем, что имеем мы. Разберем наше изделие, приточный клапан стеновой ПС-100 (Вентс). Вынимаем ползунок снизу, снимаем крышку. За ней находится кусок крупноячеистого материала, который выполняет роль фильтра. Далее идет шторочный механизм клапана, в виде диафрагмы из 4-х лепестков.

•
•

•
•

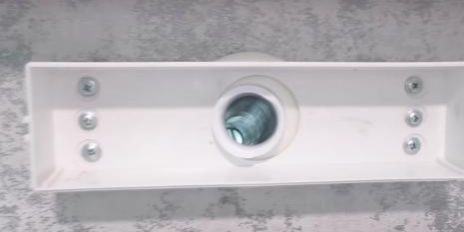

Откручиваем 4 шурупа, снимаем фланец. За ним находится телескопическая труба, состоящая из двух отрезков разного диаметра. Что не понравилось в результате сравнения:

• вентканал запенен только на половину, со стороны улицы;
• вентканал не имеет тепло- и шумоизоляции, как в нормальных проветривателях;
• лицевая панель клапана не термоизолирована, простой кусок пластика, в результате холодный воздух создает на наружной части точку росы, образуется конденсат.

В результате просмотра просторов интернета, нашел простое решение — использовать анемостат в качестве механизма клапана. Стоит примерно 150 рублей, диаметр 100мм. Производителя не помню. Есть во многих строительных магазинах и гипермаркетах. Тарелка анемостата внутри полая, а значит точка росы на ней образовываться не будет. Но есть небольшой минус, диаметр фланца анемостата равен диаметру трубы воздуховода. Решение такое:

• берем отрезок трубы ПВХ с внутренним диаметром 100мм, продается в отделах вентиляции
• отрезаем кусок длиной примерно 200мм

• обрабатываем края напильником
• надеваем на узкую трубу (я подматывал немного малярного скотча, чтобы вошла плотно)
• делаем внутри трубы отступ по длине фланца анемостата
• снаружи можно сделать оборот алюминиевым скотчем

•
•

•
•

 Главная » Разделы » Лента » Картинки

<nobr>[ Версия для печати ]</nobr> //—> //—>   [ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ] Только зарегистрированные и авторизованные пользователи могут оставлять комментарии. Авторизуйтесь, пожалуйста, или зарегистрируйтесь, если не зарегистрированы. [ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

<form>  </form>

Активные темы

• Аэрофлот vs конкуренты(51)

  Картинки02:01

• Виноваты, еще и права качают!(355)

  Видео02:01

• Дача или жизнь?(355)

  Тексты02:01

• Работодатель ООО Ариал кидает с зарплатой несовершеннолетних дет…(181)

  Тексты02:01

• У нормальной женщины на первом месте всегда муж, а не дети(982)

  Тексты02:00

• Пугачева, а талант!(55)

  Инкубатор02:00

• Казак удачи Егор: «В Сирии будто за тобой собаки гонятся, а…(515)

  Картинки02:00

• Архангельская область(43)

  Тексты02:00

• Без царя в голове(1339)

  Креативы02:00

• В США ролевик избил топором грабителя, который помешал ему смотр…(54)

  События02:00

• Дикие кабаны разорили тайники с кокаином в Италии на 20.000 евро(63)

  События02:00

• «Сегодня – кот, а завтра – каждый из нас»: реакция соцсетей на к…(280)

  События02:00

• Чудо(56)

  Тексты01:59

• В Питере появилась банда отморозков, которые массово воруют маши…(133)

  Видео01:59

• Арахнофобии псто(12)

  Инкубатор01:58

Обзор активных тем »

Yaplakal

Наверх</td>Используемые источники:

• https://remont.ws/steny/pritochnyij-klapan-v-stenu
• https://sovet-ingenera.com/vent/montazh/pritochnyj-klapan-v-stenu-svoimi-rukami.html
• https://aeroclima.ru/ventilyaciya/ustanovka-pritochnogo-klapana/
• http://ok-bereg.ru/threads/modernizacija-nastennogo-klapana-pritochnoj-ventiljacii-svoimi-rukami.69/
• https://www.yaplakal.com/forum2/topic604035.html

</table></table>
