Кирпичные трубы к металлическим печам бани, как выложить

Железная печь — отличное отопительное средство, придающее даче комфорт и уют. Как обложить железную печь кирпичом на даче и придать ей красивый внешний вид? Об этом далее.

Виды

Железная печь — отопительный агрегат, отличающийся прочностью, универсальностью, небольшим весом и цельной конструкцией. Бывает металлической или стальной, чугунной, камерной, канальной и колпаковой.

Металлические

Металлическая печь создается, как правило, из обычной стали. Этот материал способен выдержать стабильную температуру в четыреста градусов. При кратковременной растопке этот показатель может вырасти до шестиста градусов. Толщина стальной модели составляет четыре миллиметра.

Стоит отметить, что есть устройства, отличающиеся длительным горением топлива. Их корпус не подвергается нагреванию, а тепловая отдача при этом на высоком уровне из-за использования тепловых аккумуляторных устройств.

Нередко, когда металлическая печь создается из жаропрочной стали. Минимальной толщиной металла при этом является три миллиметра. Это снижает вес изделия. Коэффициент полезного действия при этом равен 80 процентам, а срок работы около двадцати лет.

Обратите внимание! Такие устройства являются безопасными, эффективными и простыми в установке. Бывают они камерными, канальными и колпаковыми.

Чугунные

Чугунная печь — еще одна разновидность металлических моделей, которая по характеристике прочности не уступает стальной, но при этом по теплоемкости и хрупкости ее можно сопоставить с керамической моделью. Толщина изделия от шести до двадцати пяти миллиметров. Внимание! При более толстом слое материала, расширение от температуры будет таким большим, что печка повредиться.

Обратите внимание! Коэффициент полезного действия у чугунной модели высокий, но реализуется он только тогда, когда площадь жилья не больше 60 квадратных метров.

Выбор кирпича для обкладки

Чтобы обложить металлическую печь, можно взять кирпич:

• силикатный;
• гиперпрессованный;
• керамический;
• клинкерный;
• огнеупорный.

Лучшим на данный момент является шамотный кирпич, имеющий красный цвет. Он не нагревается и отлично выдерживает температурные перепады. Стоит отметить, что к выбору кирпича нужно подходить с умом, экономия при этом быть не должна.

Выбирая материал, в целом, нужно посмотреть характеристики, которые заявляются производителем. Любая партия поставщика должна сопровождаться документацией. Проверить ее лучше обязательно, поскольку взять некачественный материал, не соответствующий заявленной жаростойкости, прочности и морозоустойчивости, очень просто.

Также необходимо визуально осмотреть и сравнить несколько кирпичей одной партии на улице. Они не должны серьезно отличаться друг от друга по размеру, форме, винтовым граням. Недопустимо брать товар, который крошится по углам и ребрам, обладает выраженной неоднородностью, инородными и пережженными вкраплениями.

Дополнительные материалы и инструменты

Перед тем, как обложить кирпичом металлическую печь, необходимо положить перед собой:

• мастерок, чтобы можно накладывать было на кирпич раствор, собирать его излишки;
• молоток и кирку, чтобы отделять нужную часть от целого материала;
• расшивку, чтобы облагораживать швы;
• причальный шнур, чтобы контролировать кладку в рядах и углах;
• специальную рейку с держателем для фиксации рейки и клином для поднятия определенного укладочного элемента;
• отвес, способный обеспечить контроль вертикальности строения;
• строительный уровень для просчета горизонтальных рядов;
• подставку под строительный уровень, лопату и емкость, чтобы замешивать раствор.

Обратите внимание! Также может понадобиться строительный миксер для замешивания раствора.

Предварительная подготовка

Прежде, чем обложить печку кирпичом, необходимо создать прочное негорючее основание. Если устройство будет установлено на бетонном крепком полу, то необходимо настелить рубероидную гидроизоляцию. Основа для будущей печи выкладывается в несколько рядов и сохнет на протяжении 5-6 часов. После этого устанавливается оборудование и подключается к дымоходу.

Чтобы сделать фундамент, по углам основания ставятся четыре бруска. Затем создается крепкая опалубка и арматура. Дно получившегося котлована засыпается песком и щебнем. Далее получившийся корж покрывается бетоном или глиняным раствором. После остывания фундамента, накладывается еще один бетонный слой с толщиной 50 миллиметров. В конце получается прочное покрытие для установки печи и выкладывания кирпичных стен вокруг нее.

Раствор

Для раствора можно использовать бетонную и глиняную смесь. Первая разводится по инструкции, указанной производителем. Вторая формируется по следующей технологии: на одну часть глины берется такое же количество песка. При этом на ведро созданного раствора необходимо положить 100 граммов соли. Глина должна быть влажной, а песок избавлен от мелких камушков. Вода добавляется небольшими порциями, чтобы смесь была не очень жидкой.

Обратите внимание! Готовый раствор способен хорошо держать форму, не налипать на части кельмы и легко сползать с емкостных стенок.

Инструкция по обкладке

Пошаговая инструкция того, как происходит обкладка железной печи кирпичом в бане или доме, выглядит следующим образом:

1. Вначале протягивается шнур, выступающий уровнем. По мере кладки его поднимают выше;
2. Затем выкладывается первый и второй слой, который промазывается раствором. Ширина швов между слоями должна составлять до семи миллиметров, а горизонтальных до десяти. Очень важно, чтобы первый ряд был выполнен идеально, поскольку он выступает фундаментальным для других.
3. Далее создаются небольшие вентиляционные зазоры, и продолжается кладка по схеме, заранее выбранной для формирования печи;
4. К третьему ряду убираются излишки раствора при помощи резинового молотка или мастерка;
5. Кладка продолжается до уровня плиты или до самого потолка, закрывая дымоход.

В момент кладки важно понимать, что когда мастер дойдет до зольника и топки, необходимо правильно расположить окошко с петлями. Осуществляя укладку около дверей, нужно проверять простоту из работы.

Обратите внимание! Уложенная стенка не должна препятствовать тому, чтобы свободно открывались двери. Также обязательно около дымохода делается несколько дырок, ответственных за вентиляцию.

Рекомендации

Пользователи рекомендуют доверить обкладку железной печи при отсутствии должного опыта и необходимых знаний профессионалам, так же как и последующее украшение ее кафелем. До обкладки печного оборудования говорят о необходимости выбора проверенной схемы укладки. Лучше ее также доверить опытным печникам и дизайнерам с архитектурным образованием. Кроме того, пользователи советуют придерживаться перечисленных выше рекомендаций, которые позволят обеспечить долговечность железной модели, обложенной декоративным материалом:

• Необходимо отступить от стены при кладке минимум десять сантиметров со всех сторон;
• Завершая обкладывание ряда, следует каждый раз проверять конструкцию уровнем;
• Ряды необходимо укладывать горизонтальным образом;
• Излишки раствора для кладки необходимо убирать при помощи круглого мастерка как снаружи, так и внутри;
• Чтобы кладка была аккуратной, следует счищать еще неостывшие части раствора при помощи влажной ткани;
• Не использовать нагревание для быстрой сушки раствора из-за того, что могут появиться трещины;
• Работать, используя средства защиты для рук, поскольку капли раствора могут попасть на кожу и потом трудно смываться.

Обратите внимание! Также, если печка имеет тонкий верхний лист, ее обкладывают так, чтобы был доступ к тому, чтобы при прогорании можно было заменить его.

В целом, обложить железную металлическую или чугунную печь несложно. Главное правильно подобрать укладочный кирпич и действовать по представленной выше инструкции.

О том, как выложить кирпичные трубы к металлическим печам бани, пойдёт речь в данной статье. Вы узнаете, как правильно выложить, своими руками, дымоход из кирпича в бане.

Дымоход — это устройство, предназначенное для отведения продуктов горения (дыма) от печи или котла на улицу.

Дымоходы бывают:

• Кирпичные;
• Металлические;
• Асбестовые и так далее.
• Конструкций для дымохода множество.

Существуют уже готовые решения, как например, сборные дымоходы (сендвичи), так и самоделки. Вы можете соорудить дымоход их чего угодно, из любого, подручного и негорючего материала.

При проектировании бани, каждый хозяин задумывается над тем, какую печь установить и как устроить дымоход. Это в банном деле наиболее важный вопрос.

Кирпичные трубы к металлическим печам бани

Что нужно знать при установке железной печи в баню. Что устанавливать, прямую кирпичную трубу или щиток. Эти вопросы волнуют многих, кто решил своими руками сделать отопление в бане.

В последнее время наблюдается тенденция установки железных печей (котлов, печи-камина и так далее), с выводом дыма через кирпичный щиток.

Люди ошибочно считают, что таким образом увеличивается площадь обогрева помещения. Иногда можно услышать — зачем отапливать улицу, я прогоню теплый воздух сквозь щиток и лучше нагрею помещение. Давайте поговорим о том, почему этого делать не стоит, хотя, звучит вроде бы всё логично.

Как сделать трубу из кирпича в бане

Если совершить небольшой экскурс в прошлое, то можно заметить, что у железных буржуек была железная труба для вывода дыма.

А вот кирпичные печи строились с щитком, который обогревал две смежных комнаты. Так было повсеместно и не зря.

Дело в том, что печи из кирпича очень медленно отдают тепло в помещение. Фактически весь жар уходит в трубу и поэтому, вполне логично сделать колодцы. Проходя по ним тепло частично уходит в кирпич, хотя, иногда огонь всё же прорывается из дымохода на улицу.

Таким образом, у печек из кирпича, щиток — это фактически продолжение самой печи. Потому что кирпич имеет низкую теплопроводность. То есть, весь жар остаётся внутри печи.

Газы нагреваются до высоких температур и нужно увеличивать площадь, которая забирает тепло и отдаёт его в помещение.

Металлические печи отдают тепло в помещение практически сразу. Газы, поступающие в кирпичный щиток имеют не высокую температуру.

Если дымовые газы пускать по щитку, то они остынут до такого состояния, что на выходе будет образовываться конденсат. При этом тяга уменьшается, печь дымит, а дымоход начинает быстро разрушаться.

Всё это указывает на то, что для металлической печи следует устанавливать прямой выход в виде трубы из металла или из кирпича. То есть, для металлической печи кирпичный щиток делать не рекомендуется.

Труба из кирпича для бани

Определившись с видом трубы из кирпича, уже можно приступать к проектированию. Кирпичная труба может располагаться как внутри помещения, так и снаружи.

Такое решение принимается индивидуально, всё зависит от проектных особенностей бани и от того, где расположена печь по проекту. Однако следует знать, что при внешнем расположении, труба должна надёжно крепиться к стене дома.

Схема расположения печи в бане.

Виды кирпичных дымоходов

Металлическая печь (МП) в бане, может иметь несколько различных видов дымохода.

Дымоход может быть:

• Кирпичный;
• Металлический.

Кирпичные дымоходы, также разделяются на типы:

1. Монокирпичный;
2. Кирпич с сандвич трубой;
3. Кирпич с одно-стенной трубой.

Нужно отметить, что кирпичные дымоходы относятся к коренным или стеновым трубам.

Коренными называют дымоходы устанавливаемые на фундамент. Стеновые дымоходы монтируются непосредственно в стене здания (щиток с колодцами).

Рассмотрим простейший вариант коренной трубы с монокирпичным дымоходом.

Монокирпичный дымоход состоит из:

• Фундамента;
• Самой трубы;
• Противопожарной распушки;
• Капельника;
• Дымника (зонтик от атмосферных осадков).

Кроме того, внизу находится дверца для удобного удаления сажи. А сверху, по желанию, можно установить задвижку, для сохранения тепла, после прогорания печи. Также задвижку используют для регулировки тяги.

Основание дымохода

Фундамент под трубу должен быть надёжным и прочным. Следует произвести расчёт веса готовой конструкции, давление на основание. Затем, на основе полученных данных определить на какую глубину заливать фундамент.

Для основания кирпичного дымохода берут самые прочные кирпичи без трещин, ведь на них опирается весь дымоход. Желательно выкладывать основание шире трубы на кирпич, для увеличения площади опоры.

Как выложить кирпичную трубу

Затем выкладывают ровную трубу с гладкими, внутренними стенками. Ровные швы не должны содержать пустот или раковин.

Если труба находится внутри помещения, то в районе перекрытия её увеличивают на кирпич. Это называется распушкой и делается в противопожарных целях, для уменьшения температуры на краях.

Капельник или выдра — это расширение трубы над кровлей. Делается для предотвращения попадания влаги внутрь помещения.

Сверху на трубу надевается колпак, он же дымник, зонтик и так далее. Его роль сводится к защите кирпичной кладки от осадков.

Помимо этого, верхний ряд кирпичей рекомендуется укрепить гидроизоляционным фиброцементным раствором.

Материал

Для кладки дымохода используют полнотелый, печной кирпич, способный выдержать высокие температуры.

В идеале, материал из которого будет выкладываться дымоход, должен быть устойчив к:

• Кислотному воздействию;
• Возгоранию сажи;
• Влаге (конденсату);
• Перепаду температур и так далее.

Помимо этого, если вы хотите чтобы дымоход служил долго и не разрушался, то, топить печь следует только сухими дровами или углём.

Теплоизоляция

Кирпичная труба нуждается в качественной теплоизоляции, особенно, если она установлена на улице.

Однако, даже самая надёжная изоляция не сможет защитить дымоход от конденсата. Если дымовые газы, попадающие из печи в дымоход будут иметь слишком низкую температуру, то существует риск возникновения конденсата.

Влага и кислотное воздействие способны разрушить дымоход за короткий период.

Вывод

Если вы желаете установить кирпичную трубу к металлической печке, то данная печь должна быть малоэффективной, сжирающей тоннами дрова и нещадно жарящей дымоход.

При использовании современной, металлической печи, с длительным горением топлива, при котором всё тепло отдаётся в помещение, а выходящие дымовые газы имеют низкие температуры, будет образовываться конденсат, разрушающий кирпичную кладку.

Поэтому, кирпичные дымоходы для высокоэффективных МП с длительным горением топлива устанавливать не рекомендуется.

Лучше всего использовать металлические дымоходы сэндвичи или керамические дымоходы с длительным сроком эксплуатации.

Кирпичные трубы к металлическим печам в бане, видео-рекомендация

Статьи по теме:

Раствор для дымохода из кирпича, пропорции

Как утеплить дымоход из кирпича, инструкция

Кладка кирпича при минусовой температуре

Дымники на кирпичные трубы своими руками, советы

Баня из кирпича своими руками, рекомендации

Смесь для кладки кирпича, как приготовить, советы

Один из самых популярных способов облагораживания крыши частного дома — облицовка дымохода кирпичом. Подобная технология имеет ряд преимуществ начиная от защитной функции и заканчивая эстетической. Для выполнения подобных работ большинству людей понадобится помощь профессиональных мастеров, поскольку нужно не только подобрать подходящие строительные материалы, но и уметь правильно сделать кладку.

Металлические печи достаточно часто устанавливают в небольших частных домах или придомовых постройках, где недостаточно места для массивных кирпичных сооружений такого типа. Подобная печь имеет много положительных качеств, но она не способна удерживать тепло такое же длительное время, как настоящая кирпичная. Поэтому очень часто возникает вопрос о том, как железную печь обложить кирпичом своими руками и добиться тем самым большей теплоотдачи, но при этом — не слишком увеличивать ее размер.

Стройматериалы и инструменты для обкладывания печи кирпичом

Провести эту работу самостоятельно несложно, если обладать базовыми навыками по кладке кирпича и подготовить заранее все необходимые инструменты и стройматериалы.

Инструменты

Из инструментов и приспособлений для работы понадобятся:

1. Мастерок для накладывания раствора и сбора его излишков после установки кирпича на место.

2. Молоток с кирочкой понадобится для отделения нужной части от цельного кирпича.

3. Расшивка нужна для облагораживания швов.

4. Шнур-причалку используют для контроля ровности кладки горизонтальных рядов и углов.

5. Порядовка, которая включает в себя:

• специальную рейку, которая поддерживает ровность кладки по всей высоте строения;
• держатель, который фиксирует рейку;
• клин поднимает определенный элемент кладки для нужного уровня.

6. Отвес обеспечивает контроль за вертикальностью строения.

7. Строительным уровнем выверяется ровность горизонтальных рядов.

8. Правило в данном случае, будет служить подставкой под строительный уровень при проверке ровности стен кладки по отношению друг к другу.

9. Лопата нужна для замешивания раствора.

10. Емкость для замешивания раствора.

Стройматериалы

К выбору материалов нужно подойти с максимальной ответственностью, если хочется, чтобы печь работала эффективно и без перебоев достаточно долгий срок.

1. Выбирать кирпич для печи нужно высокого качества с выраженными свойствами огнеупорности. Он должен быть полнотелым, то есть не иметь в своей структуре пустот. Можно приобрести материал, имеющий на внешней стороне рельефный рисунок или же идеально гладкий вариант. Иногда рельефность кирпича позволяет сделать кладку декоративным украшением любого помещения.

Количество кирпича рассчитывается исходя из размера металлической печи и дополнительной площади вокруг нее, на которую ее планируется расширить. Кроме этого, необходимо учесть основу под печь, которая должна состоять из одного или даже двух рядов сплошной кладки.

Если печь будет обкладываться и сверху, а также выводиться кирпичный дымоход, стоит просчитать и эти параметры.

Также стоит подумать, как лучше класть кирпич — устанавливать его на узкую грань (это будет экономичней с точки зрения расхода материала, но негативно скажется на эффективности работы печки) или же на широкую сторону.

Если произвести расчет грубо, без учета толщины швов, то исходными данными станут общая площадь поверхности планируемой кладки и площадь стороны одного кирпича. Дальнейшие действия просты – деление первой величины на вторую и даст нужное количество материала в штуках. При точном расчете, учитывается еще и толщина горизонтальных и вертикальных швов. Но при этом не следует забывать и о создании «резерва» в 5 – 10%.

2. Для качественной кладки не обойтись без правильного раствора, который не будет растрескиваться при высыхании и в дальнейшем, при сильном разогреве кирпичных стенок.

Проще всего воспользоваться готовыми огнеупорными строительными составами для кладки печей, продающимися в специализированных магазинах в виде сухих смесей. В них уже предусмотрены все необходимые компоненты для качественного выполнения работы и сохранности кладки в экстремальных температурных условиях. Процесс значительно упрощается – главное, замешать раствор из готовой смеси в нужной консистенции в соответствии с прилагаемой к нему инструкцией.

Можно поступить и другим образом, сделав традиционный раствор на основе глины.

Однако, необходимо помнить, что это достаточно сложный процесс, так как глина должна иметь определенную жирность, а смесь — оптимальные пропорции. Для этого нужно провести тесты, замешав и высушив несколько разных вариантов раствора, которые составлены из разных частей глины и песка. Только после проведения подобного эксперимента и тщательной оценки полученных образцов можно будет сделать правильный выбор.

Можно сказать, что составление подобных смесей — это целое искусство, секреты которого хранятся печными мастерами. Такие растворы необходимы для кладки кирпичных печей, где через каналы проходит дым и газы, выделяемые при сгорании топлива, поэтому швы между кирпичами должны быть исключительно надежными, и хороший глиняный раствор способен обеспечить герметичность. А вот для того, чтобы обложить металлическую печь, вполне достаточно будет воспользоваться готовой сухой смесью.

3. Кроме этих основных материалов, необходим будет лист жаростойкого и гидроизолирующего материала, который укладывают под основу печи. В качестве его хорошо подойдет рубероид.

4. Если планируется полное закрытие металлической печи, в том числе и с верхним кирпичным сводом, могут понадобиться металлические профили (уголки или полосы) для перемычек, по которым будет вестись кладка.

Цены на кладочные смеси и клеи специального назначения

Кладочные смеси и клеи специального назначения

Подготовка к процессу кладки облицовочных стенок

При установке металлической печи, для нее заранее должна быть подготовлена жесткое негорючее основание, поэтому в большинстве случаев площадка для ее обкладки кирпичом уже будет готова. Если же основа не соответствует требованиям, а обкладку решено сделать спустя некоторое время после установки буржуйки, то придется провести демонтаж дымохода, чтобы на на период подготовительных работ убрать металлическую печь с того места, где она установлена. Этот процесс проводят, чтобы тщательно подготовить площадку.

• Если пол бетонный и достаточно крепкий, то на место установки печи и будущей кирпичной кладки настилается гидроизоляционный материал — рубероид. Лист рубероида должен быть на 100 ÷ 150 мм шире площади основы.

— Когда основание будет готово, по его краям будет проходить обкладка металлической печи, поэтому размер должен быть соответственным.

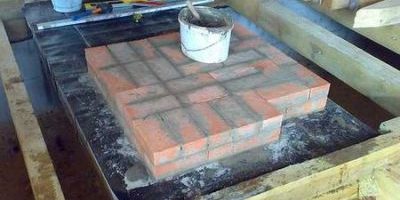

— Основу для установки выкладывают в один-два сплошныхряда и оставляют сохнуть. Время полного застывания раствора можно узнать из информации на упаковке кладочной смеси.

— После того как выложенное основание наберет необходимую прочность, печь устанавливают на место, и она может быть сразу подключена к дымоходу.

— По углам основы ровно вертикально устанавливают четыре бруска, по которым нужно будет ровняться во время кладки.

• В случае когда пол деревянный и надежный, можно работу проводить так же, как и на бетонном основании, но все же лучше удалить часть досок и сделать крепкий фундамент.

— Когда доски будут удалены, в грунте подполья устраивают небольшой котлован для ленточного фундамента — его глубина может составлять от 30 до 50 см. Этот параметр будет зависеть от высоты возводимых из кирпича стен. Он должен быть расположен в том месте, где в планах установить стенки внешней облицовки печи.

— Дно котлована укрепляется подушками из песка и щебня.Затем туда устанавливают опалубку и арматурный каркас.

— Далее, в котлован заливается бетон (обычно – в пропорции песка и цемента 3:1) и оставляется до полного схватывания.

— После того как фундамент хорошо схватится, с площадки внутри него снимается 120 ÷ 150 мм грунта, на это место насыпается т утрамбовывается щебень и укладывается арматурная сетка.

— Затем эта площадка заливается бетонным раствором, толщиной в 50 ÷ 70 мм, разравнивается и оставляется до набора прочности.

На этой площадке и будет выкладываться основа из кирпича. При использовании подобной технологии достаточно одного ряда сплошной кладки. Но гидроизоляционный материал все равно на площадку необходимо настелить.

Такой фундамент необходим в том случае, если стены печи будут выкладываться до самого потолка, и дымовая труба тоже будет возводиться из кирпича. Если же стенки будут возводиться только на высоту печи, а пол под ней достаточно надежен, то фундамент необязателен.

• При устройстве площадки под установку печи и облицовочных стенок, нужно учесть, что она должна быть по периметру на 60—80 мм больше будущего строения.

• Между стенками металлической печи и кладкой обязательно нужно оставлять зазор в 100, а то и в 120 миллиметров — он будет хорошей воздушной прослойкой и позволит на более долгий срок сохранять печь горячей.

А можно ли установить печь и обложить ее кирпичом на деревянном полу?

Иногда металлическая печь уже установлена на деревянном полу, и при этом очень не хочется затевать трудоемкие работы по заливке для нее отдельного фундамента. Если возможность сохранить «status quo», то есть оставить печь на месте, только облицевав ее кирпичной кладкой?

Оказывается, это тоже вполне возможно, но, естественно, при выполнении ряда условий:

• Первое – это обучение должной жароизоляции основы (она, в принципе, и без того уже должна быть). В этом качестве можно использовать лист асбеста толщиной порядка 55 мм, уложенный на деревянный настил пола и сверху закрытый 1,5÷2-миллиметровым металлическим листом, так чтобы его площади хватало и на установку печи, и на выкладку его кирпичной облицовки.
• Второе – деревянный пол должен обладать нужным прочностным потенциалом, чтобы справиться с возрастающей нагрузкой на него. Здесь уже – несколько сложнее, так как придется провести определенные расчеты.

Прочность пола обеспечивается досками настила (их толщина должна быть не менее 40 мм) и лагами (или балками перекрытия если половицы уложены непосредственно на них). Способность лаг выдержать нагрузку зависит от их состояния (понятно, что подгнившие или просевшие детали подлежат замене). Но главное – это сечение пиломатериала, из которого они изготовлены.

Значит, чтобы принять решение о допустимости установки облицованной печи непосредственно на пол, придется провести ревизию – временно демонтировать настил на участке планируемого размещения отопительного прибора. Это позволит увидеть и размерные параметры, и состояние лаг.

Для оценки несущей способности лаг можно воспользоваться расположенной ниже таблицей. Она показывает допустимые, предельные и недопустимые нагрузки на лаги, выраженные в килограммах на квадратный метр. При этом указанные показатели рассчитаны на шаг установки лаг в 600 мм – как наиболее «ходовой».

Сечение пиломатериала	Длина пролета лаги или балки (расстояние между точками опоры)
<font>2 м </font>	<font>2,5 м </font>	<font>3 м </font>	<font>3,5 м </font>	<font>4 м </font>	<font>4,5 м </font>	<font>5 м </font>	<font>5,5 м </font>	<font>6 м </font>
ДОСКИ
— 100×50 мм	<font>733</font>	<font>587</font>	<font>489</font>	<font>419</font>	<font>367</font>	<font>326</font>	<font>293</font>	<font>267</font>	<font>244</font>
— 150×50 мм	<font>1650</font>	<font>1320</font>	<font>1100</font>	<font>943</font>	<font>825</font>	<font>733</font>	<font>660</font>	<font>600</font>	<font>500</font>
— 200×50 мм	<font>2933</font>	<font>2347</font>	<font>1956</font>	<font>1676</font>	<font>1467</font>	<font>1304</font>	<font>1173</font>	<font>1067</font>	<font>978</font>
БРУС
— 200×100 мм	<font>2867</font>	<font>4693</font>	<font>3911</font>	<font>3352</font>	<font>2933</font>	<font>2607</font>	<font>733</font>	<font>2133</font>	<font>1956</font>
— 200×200 мм	<font>11733</font>	<font>9387</font>	<font>7822</font>	<font>6705</font>	<font>5867</font>	<font>5215</font>	<font>4693</font>	<font>4267</font>	<font>3911</font>
БРЕВНА
— Ø 200 мм	<font>6912</font>	<font>5529</font>	<font>4608</font>	<font>3949</font>	<font>3456</font>	<font>3072</font>	<font>2765</font>	<font>2513</font>	<font>2304</font>
— Ø 220 мм	<font>9199</font>	<font>7359</font>	<font>6133</font>	<font>5257</font>	<font>4600</font>	<font>4089</font>	<font>3680</font>	<font>3345</font>	<font>3066</font>
<font>Синим цветом </font>выделены параметры нагрузки<font>с необходимым запасом прочности </font> по прогибу балок
<font>Зеленым цветом </font> в таблице оказаны <font>предельно допустимые параметры нагрузки</font>.
<font>Красным цветом </font> акцентированы <font>недопустимые значения </font> (более чем в два раза превышающие норму), при которых вероятны деформация и разрушение конструкции.

Осталось лишь определить эту самую нагрузку на пол, чтобы по таблице сориентироваться в вопросах допустимости продолжения работы по «упрощенному сценарию», без заливки фундамента. А вот в этом читателю наверняка поможет калькулятор расчета суммарной нагрузки на пол, которая будет складываться от массы самой печи со всеми ее особенностями, и от веса будущей кирпичной кладки.

Калькулятор — интуитивно понятен, и вопросов с его применением возникнуть не должно. В качестве облицовочного материала в программе расчета принят стандартный красный полнотелый керамический кирпич, размером 250×120×65 мм, со средней массой 4 килограмма. Вес кладочного раствора также уже учтен алгоритмом вычислений.

Калькулятор расчета суммарной нагрузки на пол от обложенной кирпичом металлической печи

Если полученное значение укладывается в «синее поле» приведённой выше таблицы, то можно позволить себе не заниматься заливкой фундамента.

 Что еще следует учесть перед началом кладки

Переходя к обкладке железного корпуса печи кирпичом, необходимо учесть некоторые нюансы, которые смогут облегчить работу и обеспечат эффективную безопасную эксплуатацию отопительного прибора.

• Любая печь, устанавливаемая в деревянном доме или у стены, выстроенной из возгораемого материала, должна быть отделена жаростойкой изоляцией.

Изоляцию можно сделать из асбестовых плит, изовера и других противопожарных материалов. Лучше, если такая изоляционный экран будет сделан даже в два слоя, как показано на фото.

Кроме этого, отопительный прибор, равно, как и дымоотводная труба, должны находиться от стены на расстоянии не менее 200 мм.

• За 25 ÷ 30 минут до начала кладки кирпича, его рекомендовано опустить в прохладную воду. Этот процесс проводится для упрочнения кирпича и для того, чтобы его пористая поверхность не высушивала сразу положенный между блоками раствор, вытягивая из него жидкость.

Если раствор будет высыхать естественным путем, то материалам будет обеспечено хорошее сцепление, и кладка будет достаточно крепкой.

• Очень важно проводить кладку порядово, не начиная нескольких рядов сразу — этим можно нарушить весь порядок работы, и она получится неаккуратной.
• Сложив 2—3 ряда, необходимо сразу же проводить «расшивку» швов, пока раствор остается влажным и пластичным. Проводя этот процесс, нужно сразу же убирать выступившие излишки кладочного раствора.

• Делать кладку в «четверть кирпича», то есть с установкой его на узкую грань, несколько сложнее, нежели класть в «полкирпича». Если все же из целей экономии был избран именно такой вариант, то при укладке нужно вести особо тщательный постоянный контроль за вертикалью и горизонталью плоскостью.

Процесс обкладывания металлической печи кирпичом

• Между установленными вертикально брусками, высотой от пола до потолка, натягивается идеально горизонтально шнур. В процессе подъема кладки, перемещают выше и этот ориентир. По такому натянутому уровню-маячку выравнивается каждый ряд.
• Ширина вертикальных швов между кирпичами обычно составляет от 5 до 7 мм, горизонтальных от 8 до 10 мм.
• Очень важно для вентиляции, активного поступления тепла в помещение создаваемыми конвекционными потоками в каждом из рядов или же через ряд оставлять небольшое отверстие. Иногда кладка, которой оформляют железную печь, делается «решетчатой» с многочисленными отверстиями.

Таким образом, например, кладут кирпич при обкладке банных печей, чтобы тепло быстрее прогревало помещение и, в то же время, за счет тепловой инертности кирпичей дольше не остывали сами стенки отопительного прибора.

• Кладка первого ряда происходит обычным образом, но она должна быть выполнена идеально, так как задает направление всей стенке.
• После выкладки и прижатия кирпичей первого ряда, излишки раствора нужно сразу же собрать. Если кирпич устанавливается трудно из-за излишка раствора, то он подбивается резиновым молотком.

• Поднимая кладку, и дойдя до дверцы зольника, а затем и топки, очень важно внимательно отнестись к той стороне выкладываемого окошка, где расположены петли. Укладывая каждый из кирпичей рядом с дверцами, нужно обязательно проверять, насколько свободно они открываются.

• Кладку делают до разных уровней печи. Иногда ее заканчивают на уровне плиты или одевают ею даже дымоход. Однако, в последнем случае, дымоотводная металлическая труба должна быть собрана в исключительно надежную конструкцию и из самых стойких материалов, так как добраться до нее после завершения работы уже не получится.

В кирпичной кладке вокруг дымохода делают обязательно несколько вентиляционных отверстий.

• Кладка должна получаться чистой и аккуратной, поэтому, сложив несколько рядов, нужно обязательно счищать еще не застывший раствор, а его остатки оттирать влажной тканью.

После завершения кладки она должна хорошо просохнуть, желательно — естественным образом, без нагревания. В этом случае снижается вероятность того, что раствор на швах потрескается.

Видео: пример облицовки банной печи кирпичом

Цены на огнеупорный кирпич

Огнеупорный кирпич

Варианты обкладки металлической печи кирпичом

Кроме обкладки буржуйки полностью или до уровня плиты, некоторые выбирают и другие варианты, обкладывая кирпичом только определенную часть корпуса.

В данном случае, небольшая буржуйка служит топкой для кирпичной части печи, и она задней стенкой аккуратно вмурована в капитальное кирпичное строение.Такая печь может служить камином для приятного проведения вечеров, согревать помещение, а на устроенной полке можно подогреть чайник или, вернувшись из-под дождя, просушить одежду и обувь.

Такой вариант подойдет в том случае, когда нужно иметь более широкую варочную плиту. Кирпичи, уложенные вокруг нее, нагреваясь, будут служить ее продолжением. Металлический корпус со всех сторон закрыт кирпичной кладкой, поэтому об него нельзя случайно обжечься. Тепло от такого строения будет исходить дольше примерно в три — четыре раза, чем от «голой» печки, поэтому работе по преобразованию буржуйки в полноценное отопительное сооружение стоит выделить время и приложить для этого силы.

Еще один вариант превращения компактной современной буржуйки в эстетичный камин, который задней своей стенкой выходит в другую комнату, где также  обложен кирпичом. Теплоотдача от такой печи-камина возрастает в несколько раз, а выглядит она намного респектабельнее. Здесь буржуйка смотрится, как топка камина, и создается видимость массивности постройки за счет именно аккуратно положенной кладки вокруг металлической печки.

Вниманию владельцев домов предлагаются и готовые строительные комплекты-«конструкторы» из натурального или искусственного камня, позволяющие не только обложить металлическую печку, но и одновременно соорудить каминный портал, который станет настоящим украшением помещения.

Видео: облицовка металлической печи с использованием каминного комплекта

В зависимости от того, какая часть металлической печки требует проведения обкладки ее кирпичом, можно придумать и другие, собственные варианты. Главное в работе — не допустить ошибок в конструкции отвода отходов горения и соблюсти все необходимые меры безопасности.

ДомойСТРОИТЕЛЬСТВОВсегда ли целесообразна обкладка металлической печи кирпичом?

Кирпичная печь для загородного дома, дачи или собственной баньки всегда является источником уюта, тепла и деревенской эстетики. Она дает возможность провести романтические по-семейному теплые вечера у горячего очага. Подобная печка может подарить тепло даже в таких местах, которые очень удалены от возможностей современной цивилизации с ее электрическими коммуникациями и газопроводами. Её чистое в экологическом отношении тепло способно всем нам добавить здоровья и долголетия, чем славились в древности наши деды и прадеды. Именно поэтому сейчас многие домовладельцы задумываются о том, как обложить металлическую печь кирпичом своими руками, так как в этом случае и она также способна дать великолепный эффект.

Всегда ли целесообразна обкладка металлической печи кирпичом?

В доме у кирпичной печи и у металлической печи, обложенной кирпичом, очень много достоинств. Однако прежде чем обложить печку кирпичом, необходимо взвесить все доводы за и против.

Вот один из доводов, который требует тщательного рассмотрения. Естественно, если в помещении установлена металлическая печь, особенно стальная, остывающая значительно быстрее чугунной, ее теплоемкость и обеспечиваемый ею комфорт можно повысить с помощью кирпичной обкладки. Однако опыт показывает, что подобное решение выгодно лишь в следующих случаях:

• когда речь идет о помещении небольшого размера, каким является, например, баня;
• когда проживание в доме превышает одни сутки.

Тогда как с первым пунктом понятно практически все, то второй требует пояснения. Если обложить чугунную печь кирпичом, то она будет долго не только остывать, но и нагреваться, прогревая остывший дом с некоторой задержкой. Такая инертность совершенно ни к чему, если приезжать на дачу в зимнее время планируется не более чем на один день.

Приняв решение обложить кирпичом металлическую печь для бани или в доме, следует придерживаться следующего порядка действий.

Подбор кирпича

Решая, каким кирпичом обложить печь в парилке, следует помнить, что:

• силикатный кирпич для этой цели не подходит, поскольку он разрушается от температурного воздействия;
• шамотный используется редко, так как у него довольно значительная стоимость, и он предназначается для других целей;
• применение облицовочного нерационально, так как он может трескаться.

существенна. Этот материал не боится температурных перепадов и всегда сохраняет свои эксплуатационные свойства.

Необходимые инструменты и материалы

Для обкладки печи кирпичом, кроме самого кирпича, необходимо подготовить:

• молоток-кирочка;
• мастерок;
• отвес;
• металлический уголок;
• асбокартон;
• глину;
• цемент;
• песок;
• дрель.

Кладочный раствор и его приготовление

Раствор, с помощью которого производится обкладка банной металлической печи кирпичом, может быть:

• цементным с добавлением шамотной глины;
• замешанным на песке и глине;
• цементным с добавлением клея для керамогранита.

Если печь сделана из тонколистовой стали, раствор может не применяться вовсе. Металл таких печей может быстро прогорать, и печь может нуждаться в ремонте или замене. В подобных случаях верхняя часть кладки выполняется насухо без раствора. Это дает возможность при необходимости довольно легко разбирать ее.

В тех случаях, когда отделка банной печи кирпичом производится с помощью глиняного раствора, то его пластичность должна быть проверена до начала работы. Для этого из глины скатывают жгут, а затем сворачивают его в кольцо. Качество раствора считается приемлемым, если трещин на жгуте образуется немного.

Добавлением песка можно регулировать пластичность используемого раствора.

Обустройство основания для кирпичной кладки

Прежде чем приступать к кладке, необходимо убедиться в прочности предусмотренного для нее основания. Это особенно важно в тех случаях, когда обложенная кирпичом металлическая банная печь обладает значительными размерами и весом. Чтобы рассчитать вес будущей конструкции, необходимо массу одного кирпича умножить на количество этих элементов в составе кладки.

Если основание на рассчитанный вес не предусмотрено, то его необходимо укрепить. Для этого в месте возведения печи устанавливаются дополнительные половые лаги. Другим вариантом обустройства основания под кирпичный экран для банной металлической печи является оборудование специального фундамента. Естественно, фундамент должен быть подготовлен до начала кладки.

Разметка кладки

Чтобы кладка кирпичного экрана была выполнена совершенно верно, перед началом работ следует произвести разметку. Линией разметки будут определяться внешние границы будущего сооружения.

При разметке следует исходить из того, что ширина пространства, разделяющего поверхность металлической печи и внутреннюю поверхность сооружаемого экрана, не должна быть менее 0,5 см. Максимальная же величина зазора, как правило, не должна превышать 10 см. Такие пространственные требования обусловлены следующими моментами:

• если величина зазора окажется меньше указанного минимального значения, это чревато чрезмерным перегревом кирпичной конструкции и снижением ее эксплуатационного срока;
• если данное расстояние окажется чрезмерно большим, процесс нагревания кирпичного экрана очень замедлится.

Считается, что оптимальным является зазор от 3 до 5 см. Такие размеры позволяют добиться необходимых результатов, не вызывая перегрева кирпича.

Определив таким образом контур будущей кладки, его полностью укрывают тонким металлическим листом, необходимым для обеспечения пожарной безопасности. Под саму же кладку необходимо уложить листы асбокартона.

Выполнение кладки

Как правильно обложить банную железную печь кирпичом? Обкладывая печь в парилке, следует исходить из того, что кладка производится в полкирпича. Для обеспечения доступа воздуха во втором ряду уложенных кирпичей должно остаться не менее двух отверстий размером в полкирпича. Выполняя работу, следует также помнить, что необходимо оставить отверстия, как для закладки дров, так и для доступа к поддувалу. Размер отверстий должен обеспечивать свободное открывание соответствующих дверок.

Доведя кладку до верхнего края дверцы, с наружной и с внутренней стороны следует установить уголки. Они явятся опорой для следующих кирпичных рядов и обеспечат равномерное распределение нагрузки кирпичей, уложенных сверху.

В ходе работы можно периодически оставлять отверстия, обеспечивающие циркуляцию воздуха.

В верхней своей части кладка может оставаться открытой. В этом случае последний ряд выкладывается по уровню емкости для воды. Выполнить же свод и обложить металлическую трубу кирпичом можно лишь чисто в декоративных целях. Работу по обустройству кладки выполнить значительно легче, если кладка сверху не перекрывается. Это особенно важно для тех, кому такую работу приходится производить впервые.

Работы, выполняемые после завершения кладки

По завершении кладочных работ конструкции необходимо предоставить время не менее суток для высыхания. После этого для придания ей более эстетичного вида ее поверхность следует очистить от раствора. В этом может помочь дрель с насадкой-щеткой.

После такой обработки с помощью дрели могут образоваться темные пятна. Они без труда удаляются с помощью обычной щетки, смоченной в мыльном растворе.

Эстетичность конструкции

Укрывая описанным выше способом металлическую печь под обкладку кирпичом, следует не забывать, что печь является не только утилитарным предметом, обеспечивающим обогрев помещения. Она может быть декоративным элементом как в комнате жилого дома, так и в парилке в бане.

Именно поэтому следует стремиться к тому, чтобы конструкция кирпичного экрана имела красивый внешний вид, чтобы все его элементы смотрелись гармонично.

Этому в значительной мере может помочь возведение красивого свода, а также обеспечение соразмерности верхних и нижних вентиляционных отверстий.

ВНИМАНИЕИспользуемые источники:

• https://www.tproekt.com/kak-oblozhit-zheleznuyu-pech-kirpichom-na-dache/
• https://kirpichman.ru/postrojki/kirpichnye-truby-k-metallicheskim-pecham-bani-kak-vylozhit/
• https://etokirpichi.ru/vozvedenie/dymootvod/obkladka-dymohoda-kirpichom.html
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/kak-zheleznuyu-pech-oblozhit-kirpichom-svoimi-rukami.html
• https://samstroy.com/всегда-ли-целесообразна-обкладка-мет/
