Канализация из бетонных колец с переливом: поэтапный монтаж своими руками

Одним из распространенных видов автономных очистных комплексов для частного дома, является переливная канализация. Она проста, не требует постоянного ухода и обычно строится своими руками. Расходы на сборку такой конструкции сравнительно малы, а полученный эффект весьма велик.

Переливный комплекс способен полностью решить вопрос утилизации стоков частного или дачного дома. В результате обитатели жилища получают возможность пользоваться современной сантехникой, иметь все современные условия для комфортной жизни.

Устройство, принцип действия

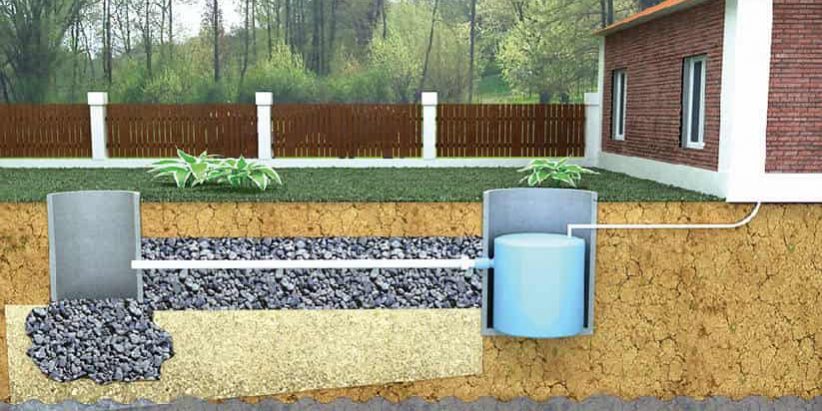

Простая и надежная система канализации в частном доме — схема с переливным колодцем. Она имеет простую и эффективную конструкцию. Принцип действия основан на отстаивании стоков, оседании органики и твердых частиц на дне емкости.

Устройство комплекса состоит из нескольких резервуаров, последовательно соединенных переливными патрубками. Первая секция — приемная, в нее поступают стоки. Жидкость отстаивается, органика и твердые частицы оседают на дно. Когда емкость наполняется до уровня перелива, частично отстоявшаяся вода переходит во вторую секцию. В ней процесс повторяется (с поправкой на отсутствие большого количества органики).

Всего канализация с переливом может содержать от 2 до 4 секций (можно и больше, если это необходимо). Последняя емкость не имеет дна и выполняет функцию дренирующего резервуара. Чаще всего она имеет форму цилиндра, установленного на слой засыпки из речного песка, ПГС или щебня. Частично осветленная вода поступает в эту емкость и впитывается в грунт, где цикл очистки завершается.

Органика, оседающая на дне отстойника (приемного резервуара), понемногу накапливается. Необходима периодическая очистка емкости. Для того, чтобы выполнять откачку реже, используют специальные бактерии. Они поглощают органику, уменьшая ее количество. Подобная методика используется в полностью замкнутых локальных очистных системах (ЛОС).

Необходимо учитывать, что переливные колодцы канализации для частного дома нужны только там, где люди живут постоянно. Для дачного дома, где люди появляются лишь время от времени, вполне достаточно выгребной ямы. Материалом для постройки могут послужить готовые емкости или бетонные кольца, прочие детали.

Достоинства и недостатки

К достоинствам переливной канализации следует отнести:

• простота конструкции, возможность самостоятельного строительства;
• надежность, отсутствие отказов или поломок;
• возможность утилизации стоков практически в полном объеме;
• нет нужды подключать систему к сети электропитания;
• при необходимости можно увеличить число секций;
• длительный срок службы;
• строительство из колец упрощается, так как есть возможность выполнить гидроизоляцию еще до момента спуска в гнездо;
• есть возможность качественной герметизации;
• бетонные кольца имеют все необходимые комплектующие — днища, крышки. Это позволяет создавать резервуары любого объема, если подходят грунтовые условия.

Переливной колодец для канализации обладает и некоторыми недостатками:

• необходимость выполнения правил монтажа, строгого соблюдения допустимых расстояний до построек, дорог или границ участка;
• большой объем земляных работ;
• при высоком УГВ или сильном морозном пучении грунта строительство затрудняется или становится невозможным;
• комплекс занимает немалое место, которое больше никак использовать не получится;
• при сборке не обойтись без подъемной техники;
• необходимость периодической очистки.

Переливная канализация из бетонных колец обладает примерно одинаковым количеством достоинств и недостатков. Однако, ее популярность велика и не снижает своих позиций. Это объясняется доступностью материалов, простотой строительства.

Также читайте: Монтаж очистных сооружений канализации: как работают, устройство

Условия строительства

Перед тем, как сделать переливную канализацию, необходимо внимательно изучить правила размещения септиков на территории участка. Определены минимальные расстояния от колодца до объектов:

• до питьевого колодца или скважины — не менее 50 м;
• до дороги — 5 м;
• река, ручей — 10 м;
• фундамент дома — 5 м;
• растения — 3 м.

Надо обращать внимание на то, какое расстояние получается до соседских построек. Когда проектируют переливной колодец для канализации, схема участка часто позволяет его размещение в данной точке. Однако, если при этом не выдержано санитарное расстояние до соседских построек, скважин или иных объектов, использовать такой план строительства запрещено.

Кроме этого, необходимо подробно выяснить грунтовую обстановку на участке. Можно получить нужную информацию в местном геологоразведочном управлении, но лучше всего выполнить пробное бурение. Если дом новый, то вся информация уже получена заранее, во время его постройки. Обычно переливная канализация своими руками строится одновременно с возведением дома. Это разумный подход, позволяющий за один раз выполнить все земляные работы. Однако, нередко возникает необходимость создания системы для готового дома. В таких случаях важно получить подробные сведения о составе грунтовых слоев на участке.

Необходимо узнать:

• уровень грунтовых вод;
• состав почвы, наличие глины или песка. Этот момент важен тем, что глина создает угрозу морозного пучения, а песчаный грунт способен хорошо впитывать жидкости);
• глубина промерзания грунта в зимнее время;
• гидрогеологическая обстановка — возможность подтопления, изменения уровня почвенных вод и т.п.

Если уровень грунтовых вод слишком высок, строительство переливного колодца становится невозможным. Причиной этого является сложность создания гнезда под емкости. Кроме этого, возникает угроза распространения стоков по большой территории из-за смешивания с почвенными водами. Это может испортить воду в питьевых колодцах или скважинах, что приравнивается к локальной экологической катастрофе.

Совмещение всех требований — сложная задача. Размеры участков не всегда позволяют выполнить все требования санитарных и строительных норм, но это не является оправданием для нарушений.

Этапы монтажа

Рассмотрим, как строится переливная канализация из бетонных колец, схема которой составляется заранее. После того, как завершены проектные работы, выполняют следующие действия:

• производится разметка участка;
• выполняются земляные работы. Делают траншеи для труб, углубления под секции колодца, дренирующий резервуар;
• на дне траншей и гнезда под емкости устраивается песчаная подушка;
• если есть опасность изменения уровня грунтовых вод, используют бетонный якорь. Это массивная отливка, расположенная на дне углубления. К ней анкерами прочно крепят емкости;
• установка колец. Изготовление отверстий под соединительные патрубки;
• гидроизоляцию удобнее выполнять еще до момента погружения колец, на поверхности;
• герметизация соединений, нанесение слоя битумной мастики для их гидроизоляции;
• установка крышек, сборка вентиляционной трубы;
• засыпка траншей, пазух гнезда землей.

При сборке необходимо обеспечить заданный уклон труб. Кроме этого, может понадобиться утепление емкостей (это актуально для регионов с морозными зимами).

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Человек в частном доме потребляет воду, энергоносители, электричество, поэтому туда в обязательном порядке проводится водопровод и линия электропередачи. И если для ТБО есть мусорные контейнеры и свалки, то вопрос, куда девать стоки, стоит перед хозяином достаточно остро. Центральная канализационная система отсутствует в большинстве мест, где размещён частный сектор. Намного целесообразнее выстроить канализационную систему у себя на участке. Как пример, канализация из бетонных колец. Работы по её обустройству можно выполнить своими руками. А для этого нужно подробно ознакомиться с предметом.

Описание бетонно-кольцевых септиков

Септик — это вариант оборудования для сбора и переработки сточных вод от частного домовладения. В нём жидкие отходы отстаиваются, очищаются, а полученная жидкость выводится тем или иным способом. Бетонные кольца выполняют роль стенок резервуаров, в которых происходит накопление отходов. Поскольку к таким ёмкостям предъявляются особые требования по строительным нормам, они должны обладать прочностными и гидроизолирующими характеристиками. Сам по себе это неидеальный материал, у него есть как достоинства, так и недостатки.

Такой септик прост и надёжен

Какие плюсы и минусы у септиков?

Один из главных плюсов такой конструкции — их цена. Бетон в сравнении с другими материалами стоит недорого. Это позволяет обустраивать и эксплуатировать септики из бетонных колец в домохозяйствах с разным уровнем дохода. Такое сооружение прослужит долго, так как бетон ещё и прочен — прочнее кирпичной кладки, служащей стенами таких устройств раньше. Он не подвержен окислению и хорошо выдерживает силу воздействия грунта при морозных пучениях и внутреннее давление при доливе стоков. Правильно выполненные работы дают полную водонепроницаемость. Другие материалы с такими же характеристиками (например, пластиковые ёмкости) обходятся значительно дороже.

Есть у такого септика и минусы. Среди них главный, который затрудняет проведение самостоятельных работ — это большой вес материалов и фрагментов. Монтаж потребует либо строительной техники, которой нужно предоставить беспрепятственный заезд на участок, либо различных приспособлений, облегчающий ручной труд. Кроме того, полностью в одиночку, без помощников трудно работать с бетоном. Другой недостаток связан со свойствами самого бетона. К сожалению, прочность и твёрдость сочетается в бетоне с хрупкостью, от которой не спасает даже армирование железными прутьями. С другой стороны, такой эффект при хорошо подобранных материалах возможен лишь через десяток-другой лет.

За и против

Когда принимают решение о создании собственной канализации, по совокупности факторов септик из бетона всё же имеет больше преимуществ, что делает его популярным решением на частных землях и придомовых территориях.

Устройство канализации из бетонных колец

Разные типы систем из отрезков бетонной трубы большого сечения имеют общую схему.

Общая схема

Это труба, заглублённая в грунт, стенки которой состоят из тех самых отрезков. В верхней части такого составного бака имеется отверстие, подключённое к канализационному трубопроводу, откуда поступают жидкие отходы, отработанная вода, фекальные массы и прочее. Чуть ниже, но не у самого дня, находится ещё одно отверстие — из него вытекает лишняя вода. Осадок же обычно выпадает на дне. Вверху, в торце отсека, располагают люк. Через него получают доступ в септик на случай непредвиденных обстоятельств или выкачки содержимого при засорении.

В нормальных условиях по достижении определённого уровня жидкость сливается либо на грунт, либо уходит в толщу земли. В зависимости от количества секций в септике, выделяют такие канализационные системы:

• однокамерные;
• двухкамерные;
• трёхкамерные.

Каждая из этих систем применяется, учитывая число жильцов, и объёма производимых ими стоков.

Однокамерный септик

Такие варианты мало используются в частных домовладениях, рассчитанных на круглогодичное проживание. Это обусловлено практическим отсутствием перерабатывающей способности такого устройства. Он сделан по принципу выгребной ямы, только из современных материалов и смотрится аккуратнее. Дно у однокамерного септика либо заглушено вообще дополнительной бетонной плитой, которая при монтаже опускается в яму первой, либо без дна, чтобы вода уходила в грунт, а сухой остаток прессовался и частично компостировался.

Устроить такой «бездонный» септик можно только на песчаных хорошо дренированных грунтах, вдалеке от водных источников. Из однокамерного бункера закрытого типа накопленные сточные воды периодически нужно выкачивать механическим способом. Ясно, что при интенсивном круглогодичном использовании ванной комнаты, туалета, стиральной и посудомоечной машин такое устройство просто не в силах справится с объёмами канализационных стоков.

Фильтрации в однокамерном варианте часто не хватает

Цены на однокамерные септики

Однокамерный септик

Многокамерный септик

В многокамерных системах собирается два или три бункера. Они связаны каналами перелива. Все ёмкости, кроме последней, глухого типа, и имеют излив только в соседнюю ёмкость. В последней бочке из бетонных колец либо отсутствует дно (переработанные стоки всасываются фильтрующими слоями грунта под ёмкостью), либо оборудован выход переработанной жидкости на фильтрующее дренажное поле. Теоретически чем больше бункеров, тем лучше очищаются сточные воды. На практике более трёх ёмкостей не используют.

Схема устройства и работы двухкамерного септика основана на процессах отстаивания и переработки. Первую ёмкость делают герметичной, стоки в ней подвергаются частичной переработки с помощью анаэробных, то есть не нуждающихся в кислороде бактерий. В крышке бункера традиционно делают люк. Самым популярным вариантом продолжают оставаться чугунные крышки, но всё чаще встречаются пластиковые. Они прочные, лёгкие и не такие хрупкие, как чугун. Вторая ёмкость, также оборудованная люком, имеет вентиляционный ствол на поверхность. Бактерии здесь уже аэробные, и к биологической переработке добавляется химический — окисление.

При высоком уровне грунтовых вод выход вводы прямо в почву через природные почвенные фильтры невозможен. Тогда устраивают дренирующее поле — участок земли, зонированный и засыпанный сыпучими каменистыми материалами разных фракций. Стекая сюда, вода просачивается через почвенный слой, очищаясь при этом.

Двухкамерный септик идеален для небольшой семьи

Цены на многокамерные септики

Многокамерный септик

Поэтапный монтаж системы с переливом

После того, как решение сделать септик своими руками принято, нужно правильно выбрать место его расположения. По СНИПам нужно располагать септик на таком расстоянии:

• от скважины, колодца — не менее 15 м;
• от края участка — 2 м;
• от ближайшего дорожного полотна — 2 м;
• от деревьев — более3 м;
• от дома — не менее5 м.

Бетонные бункера должны быть ниже уровня дома и последовательно понижаться. В случае полностью ровного участка такой уклон создаётся искусственно. Учтя требования к нормам, можно приступать к обустройству септика из бетонных колец своими руками

Видео — Септик из бетонных колец своими руками

Таблица 1. Технические характеристики бетонных колец

Наименование	Диаметр (внешний), мм	Высота, мм	Вес, тонн
КС20.12а	2200	1190	1.68
КС20.9	2200	890	1.48
КС20.6б	2200	590	0.75
КС15.6	1680	590	0.66

Шаг 1. Составление проекта — залог успешного строительства и последующей эксплуатации. Объём конструкции должен рассчитываться исходя из суммарного количества сточных вод, которые производит семья за три дня. Среднее суточное потребление человеком воды, которая сливается в канализацию, составляет около 200 литров. То есть в доме для семьи из трёх человек объём первичного бункера должен составлять 1.8 кубометра. При этом лучше производить расчёт с запасом и ориентироваться на 2 — 2.5 кубометра.

На стадии проектирования производят расчёт глубины бункеров

Количество бетонных колец рассчитывается, исходя из частного от деления общего требуемого объёма на объём в одном бетонном кольце. Учитывая, что бетонные кольца выпускаются стандартных размеров, и их объём приведён в таблицах технических характеристик, нетрудно подсчитать необходимо число деталей. Например, при использовании колец типа КС-20-9 высотой 89 см и 0,56 кубометра каждое, то с запасом потребуется 5 колец. Если же делать из расчёта 2 кубометра и оставлять малый запас, то можно обойтись четырьмя на бункер.

Обратите внимание! Также при вычислениях имейте в виду, что сточные воды заполняют ёмкости только до линии перелива, поэтому при вычислении проектной высоты бункера высоту до крыши нужно будет делать больше.

Шаг 2. Подбор материалов и инструментов. Если подготовить всё необходимое для обустройства канализации в частном доме заранее, работы можно провести очень быстро и без задержек. Количество разных видов материала должно приобретаться в соответствии с проектом. Про запас обычно добавляют около 10%, чтобы компенсировать возможный перерасход и издержки некоторых видов работ.

Главный материал — сами бетонные кольца. Они бывают разного диаметра, толщины и высоты. Независимо от вида и параметров рекомендуется как для септика, так и для колодца выбирать кольца с замком. Замок — это внутренняя ступенька в верхней части кольца и внешняя — в нижней. Такие ступеньки получают в специальных формах. При стыковке замковых колец они входят друг в друга, как детали конструктора. Вся конструкция приобретает необходимую жёсткость и прочность на разрыв и смещение. В регионах с пучинистыми грунтами такой замковый механизм очень кстати. Кроме того, это позволяет сэкономить на крепеже колец друг к другу.

Основной материал

Другие материалы, которые понадобятся при строительстве:

• щебень мелкой фракции;
• крупнозернистый песок;
• раствор на основе цементно-песчаной смеси;
• материалы для гидро- и теплоизоляции;
• монтажная пена.

Помимо техники, с помощью которой можно будет поднимать и устанавливать кольца, нужен будет ещё и ручной инструмент:

• строительный ватерпас;
• лестница для спуска в уже вырытый котлован и подъёма из него;
• перфоратор для бурильных и долбёжных работ по бетону;
• кисть или макловица;
• корыто или бадья для раствора.

Элементом, заслуживающим отдельного внимания, являются переливные трубы. Они могут изготавливаться из асбестоцемента или полипропилена. Вторые предпочтительней, так как одновременно обладают такими свойствами, как прочность, гибкость, долговечность и лёгкий вес. В отличие от водопроводных труб, где присутствует давления и которые требуют стыковки специальным аппаратом, канализационные трубы в 120 мм диаметром соединяются с помощью раструба с резиновым уплотнителем.

Шаг 3. Рытьё ям под септик и их подготовка. Котлован под септик можно отрыть двумя способами: вручную и экскаватором. Для работы лопатой сил одного или двоих человек будет недостаточно, нужно будет нанимать целую бригаду. Поэтому существенной экономии по сравнению с использованием спецтехники здесь не будет. Экскаватор работает быстрее. Поэтому прибегать к ручному труду стоит лишь в том случае, если подъезд техники к месту рытья ограничен.

Экскаватор не обязательно должен быть большим

Диаметр котлована должен быть больше наружного диаметра бетонного кольца на 50 — 70 сантиметров для гидроизоляции. Разница между первичным резервуаром и каждым последующим — это около 50 см по вертикали. После того, как ямы под все ёмкости в системе готовы, приступают к отрыванию траншей, куда будут помещены приточные трубы от источника. Их рекомендуют заглублять ниже точки замерзания грунта. В основание насыпают щебень или песок и хорошенько трамбуют.

Дно ям под септики бетонируют или просто отсыпают щебнем. Это зависит кольца, положенного в основу. Если с дном, тогда достаточно отсыпки щебнем. Если без дна, то нужно устраивать фундамент. В любом случае, щебнистую подушку надо утрамбовать. Легче всего это делать виброплитой, но есть и ручные трамбовщики.

Шаг 4. Сооружение резервуара из колец. Первое кольцо с дном нужно установить тщательно по уровню, строго вертикально. Перед установкой по периметру наносится слой водостойкого цемента. Кольцо своим весом уминает его, а затем цемент размазывается мастерком или шпателем. Сверху на первое кольцо в замок устанавливают последующие стыки также рекомендуется промазывать цементно-песчаным раствором. Массу, выдавившуюся за пределы стыка, распределяют по поверхности. Установка ведётся с помощью крана, и двух-трёх человек, которые будут оттягивать стропы и выравнивать элементы.

А на этом этапе без крана не обойтись

После того, как стыки обработаны раствором снаружи и изнутри, наступает черед гидроизоляции. Самый удобный материал — битумная мастика. Для её распределения и понадобится широкая кисть или макловица. Мастикой промазывают не только щели, но всю внутреннюю поверхность септика, которая будет контактировать со сточными водами. Это делается потому, что бетон при длительном воздействии жидкости намокает, а после этого начинает разрушаться.

Сверху на последнее кольцо краном устанавливается бетонная крышка с отверстием меньшего диаметра. На нём можно либо сразу смонтировать люк, либо вывести горловину высотой около 50 см. Тогда она одна будет возвышаться над поверхностью почвы. Во второй ёмкости, где необходимо присутствие кислорода, нужно предусмотреть трубу вентиляции до 1 м над поверхностью почвы.

Важно! Полость, которая остаётся между стенками колонны и котлована засыпают грунтом, песком и щебнем. При засыпке всё трамбуют и заливают водой. Верхнюю часть ёмкости утепляют, чтобы избежать образования ледяной пробки при сильных морозах.

Шаг 5. Монтаж переливной системы. Сточные воды должны поступать в канализационную систему самотёком, поэтому выход от дома должен находиться в высшей точке. Лучше сделать выход ниже точки промерзания, тогда будет уверенность, что канализация не замерзнет и не закупорится. Чтобы завести трубу перелива в колонну, долбят отверстие перфоратором. Вставив трубу, задувают щели монтажной пеной, а потом заделывают раствором, чтобы пена не деформировалась. В продаже есть специальные кольца с уже готовыми входными и выходными отверстиями под трубы перелива. На концах труб ставят тройники для доступа в целях очистки.

Переливная труба после монтажа

Шаг 6. Организация фильтрующего колодца или дренирующего поля. На финальном этапе организуют слив воды с дополнительной фильтрацией. С этой целью дно последней в системе ёмкости не делают сплошным. Дно подсыпается песком, сверху делается отсыпка из мелкого щебня. На верхний слой дренажа идёт самая крупная фракция. Самое нижнее кольцо в таком колодце моет иметь перфорированные стенки.

Если уровень грунтовых вод или состав почв не позволяет отводить воду через дренажный колодец, организуют дренирующее поле. Из последней ёмкости воды выводится по перфорированным трубам. Траншеи для труб также отсыпают гравием или щебнем, сверху настилают геотекстиль, а на его поверхность помещают слой дёрна.

Проходя через щебень и песок, вода доочищается

Видео — Пример устройства септика из бетонных колец БЕЗ применения техники

Заключение

В дополнение к этому материалу, также рекомендуем ознакомиться со статьей на тему — Диаметр канализационных труб ПВХ.

В результате работ получается долговечное и простое канализационное сооружение, рассчитанное на 30 — 40 лет эксплуатации. Наибольшие затраты при обустройстве септика из бетонных, кроме основного материала, идут на аренду подъёмной и землеройной техники. С другой стороны, это даёт гарантию быстрых и механически точных работ вне зависимости от свойств грунта и параметров железобетонных колец.

<index>

Осушение участка — трудоёмкие и затратные работы, которые вынужден проводить любой владелец участка с высоким уровнем грунтовых вод. В противном случае срок службы строений, расположенных на участке, сильно снижается, а про выращивание плодоносящих культур можно и вовсе забыть. Для решения этой проблемы используется система дренов и дренажный колодец.

Назначение и устройство колодца для дренажа

Дренажная система предназначена для понижения уровня залегания грунтовых вод и отведения стоков от участка с огородом, жилыми строениями и другими сооружениями. Отводимая вода стекает в накопительный резервуар, откуда она может быть взята для полива растений или технических задач. В остальных случаях вода просто сливается в овраг или водоём, расположенный за пределами участка.

Дренажная система предназначена для отвода лишней влаги из грунта в водосборный колодец или просто за пределы участка

Дренажный колодец — это многофункциональная конструкция, выполненная в виде резервуара определённого объёма. Колодец является неотъемлемой частью дренажной системы. В зависимости от типа он используется как для сбора и слива накопленной воды, так и для осмотра и прочистки дренов. Без устройства дренажных колодцев любая система осушения почвы не сможет эффективно функционировать — дрены быстро засорятся, что приведёт к необходимости демонтировать трубопровод.

Дренажный колодец состоит из трёх частей:

• днище — выполняется как в виде сплошной конструкции, так и в виде тройника с илосборником;
• шахта — гофрированная или гладкостенная труба длиной от 2 до 6 м;
• люк — монолитная крышка или дождеприёмник из ПВХ, ПНД или чугуна.

Некоторые типы дренажных колодцев могут не иметь дна — это обусловлено их функциональным назначением. Какие-то резервуары не снабжаются водозаборным люком, а закрываются наглухо специальной крышкой из ПВХ или чугуна. Это предотвращает попадание крупного мусора внутрь ёмкости, тем самым уменьшая риск засорения дренов.

Виды колодцев для дренажной системы

Существует несколько видов дренажных колодцев, у каждого из которых есть определённое назначение. Резервуары определённого типа различаются как по внешнему виду, так и по размеру, наличию или отсутствию вводов и т. д.

В одной дренажной системе может быть использовано сразу несколько колодцев различного типа, но в последнее время многие производители отказываются от узкоспециализированных конструкций, делая ставку на универсальные модульные колодцы из пластика.

В зависимости от классификации колодцы для дренажа могут иметь разное название, но по факту — это один и тот же тип резервуаров.

Смотровой колодец

Смотровой или ревизионный (инспекционный) колодец дренажной системы предназначен для профилактического осмотра и чистки дренов, а также для контролирования уровня воды в системе.

Смотровой поворотный колодец используется для ревизии дренажной системы

В безнапорной дренажной системе смотровые колодцы делятся на следующие типы:

• линейные — устанавливаются на прямых участках дренажного трубопровода с шагом 10–12 м. Линейные колодцы изготавливаются из армированной трубы или бетона. Имеют два отверстия для ввода подающей и отводящей трубы;
• поворотные — используются для изменения направления стока. Объём резервуара определяет допустимый угол поворота дренажной трубы относительно исходного положения. Как правило, поворотные колодцы представляют собой готовые изделия из армированной трубы;
• узловые — многоканальные резервуары, используемые для подсоединения нескольких дренов. Изготавливаются из ПВХ, ПНД или бетонных колец.

Смотровые колодцы чаще всего устанавливаются в местах поворота трубопровода. Именно на поворотах задерживается крупный мусор, попавший в дренажную систему. В свою очередь, скопление мусора приводит к сильному заиливанию этого участка — в результате образуется засор, который прочищается при помощи стального троса или специального оборудования.

Смотровой узловой колодец применяется для контроля за местом соединения нескольких дренов

Ревизионные колодцы в зависимости от типа имеют разные размеры. Колодцы поворотного типа обычно небольшие — диаметром от 315 до 460 мм. Узловые ревизионные колодцы чуть крупнее — от 360 до 560 мм в диаметре. Самыми габаритными являются линейные смотровые колодцы — их максимальный поперечный размер может составлять от 800 до 1500 мм.

Размер поворотных и узловых ревизионных колодцев подбирается исходя из предполагаемого объёма стоков ливневой и грунтовой воды. Чем больше объём отводимой жидкости, тем больше диаметр используемого дрена и дренажного колодца.

Особенно это касается участков трубопровода в начальных точках дренажной трассы. Объем ревизионного колодца должен быть довольно большим, чтобы взрослый человек мог без труда спуститься в колодезную шахту для осмотра и прочистки дренажных труб.

Приёмный колодец

Водоприёмный или накопительный (коллекторный) колодец — это герметичный объёмный резервуар, который устанавливается в самой нижней точке на участке или за его пределами. Основная задача — накапливание и хранение поступающей ливневой и сточной воды.

Накопительный колодец устанавливается в самой нижней точке на участке

Для дальнейшей откачки воды из коллекторного колодца используется электрический насос или ассенизаторская машина. При необходимости вода из колодца может быть использована для полива растений.

В некоторых случаях в резервуар водоприёмных колодцев добавляют живые бактерии, участвующие в очистке и отстаивании воды. После этого полученная вода используется в качестве удобрений для огорода.

Устройство приёмного колодца представлено следующими элементами:

• резервуар — ёмкость объёмом от 500 до 2000 л. При самостоятельной сборке из бетонных колодезных колец объём высчитывается исходя из размеров бетонных изделий. Для большинства участков достаточно колодца из 3–5 колец высотой 0,8 м;
• крышка — защищает резервуар от попадания мусора. Некоторые производители снабжают изделие дополнительным теплоизоляционным слоем, что уменьшает риск промерзания колодца в зимний период;

  В коллекторных колодцах вода накапливается и отстаивается для дальнейшего использования

• поплавок — подсоединяется к наносу. При заполнении резервуара колодца до определённого объёма поплавок замыкает контакты и посылает сигнал на насос, который включается и откачивает воду;
• насос — устройство погружного типа, подключённое к электрической сети. Некоторые модели колодцев не снабжаются насосом, поэтому его придётся докупать отдельно. От насоса за пределы участка отходит сливной шланг.

В большинстве случаев дренажные колодцы накопительного типа устанавливаются на участках с суглинистой, глинистой или каменистой почвой. Колодцы монтируются ниже уровня дренажной трассы.

Поглотительный колодец

Поглотительный, тампонажный или фильтрующий колодец дренажной системы представляет собой резервуар, устанавливаемый в нижней точке на участке в заранее подготовленную шахту. Во многом этот вид колодцев похож на накопительные резервуары с той лишь разницей, что поглотительный колодец не имеет герметичного дна и не требует использования оборудования для откачки воды.

Фильтрующий колодец не имеет дна и монтируется на основание из твёрдого сыпучего материала мелкой фракции

Дно колодца выстилается слоем мелкофракционного гравия, щебня, битого кирпича или камня. Толщина слоя — до 30 см. Полезный объём резервуара составляет от 200 до 1000 л в зависимости от используемых материалов. Максимальный размер — 3×2 м. После попадания в резервуар вода проходит ступенчатую очистку и впитывается в нижележащие слои грунта.

В большинстве случаев этот тип колодцев используется для сбора воды на участках большой площади, имеющих песчаный тип грунта. Чтобы отводимая из колодца вода не повлияла на общую влажность почвы на участке, колодец должен быть максимально удалён от жилого строения и территории с возделываемой почвой.

Для изготовления фильтрующих колодцев используются бетонные кольца различного размера или готовые изделия от производителя из гофрированной трубы цилиндрической или конусообразной формы.

Пластиковый колодец для дренажа

Дренажные колодцы из пластика являются современными аналогами накопительных и ревизионных резервуаров из железобетонных колец, кирпича или металлических труб большого диаметра.

В отличие от кустарных колодцев, сделанных из колодезных колец, пластиковые резервуары для сбора воды снабжаются интуитивно понятной системой соединения с дренажными трубами посредством уплотнительных колец и переходников.

Модульный ревизионный колодец из пластика собирается из несколько компонентов при помощи уплотнительных фитингов

Конструктивно модульные пластиковые колодцы состоят из таких частей, как:

• крышка — закрывает горловину и защищает шахту колодца от попадания мусора;
• горловина — конусная или телескопическая труба, соединяющая шахту колодца с люком;
• шахта — центральная часть колодца, представляющая собой трубу большого диаметра, соединяемую с горловиной, дном или лотком посредством уплотнительных элементов;
• лоток — днище с патрубками для подсоединения и разводки труб. Устанавливается только на ревизионных и поворотных колодцах;
• герметичное дно — днище без отверстий для труб. Применяется для сборки накопительных колодцев для дренажа.

Для соединения горловины и шахты колодца используется уплотнительное кольцо, а для соединения шахты и дна — уплотнительная манжета.

Для изготовления колодцев используется поливинилхлорид, полипропилен или полиэтилен низкого давления. Изделия из ПВХ (PVC) наиболее устойчивы к воздействию агрессивной химической среды. Их можно использовать не только для сбора ливневой воды и грунтовых стоков, но и при сооружении канализационных систем и септиков.

Дренажный колодец закрывается крышкой — это предотвращает попадание крупного мусора в дренажную систему

Колодцы из полипропилена (PP) имеют высокую износостойкость и гибкость корпуса резервуара, но при воздействии низкой температуры становятся очень хрупкими. Колодцы из полиэтилена (PE) рекомендуется использовать при небольшом заглублении накопительного резервуара. Полиэтилен не боится замерзания — после оттаивания форма колодца сохраняется без потери герметичности.

К преимуществам готовых колодцев из пластика можно отнести следующее:

• малый вес — для транспортировки, разгрузки и установки не потребуется заказывать спецтехнику;
• прочность — в зависимости от типа полимера корпус колодца может быть устойчив механической нагрузке, низкой температуре или химически агрессивной среде;
• срок службы — в среднем изделия из пластика прослужат не менее 50–60 лет;
• удобство монтажа — конструкция колодца снабжена монтажными отверстиями для подсоединения дренов.

  В нижней части пластикового колодца устраиваются отверстия для подсоединения дренажных труб

При необходимости верхнюю часть пластикового колодца можно подрезать, тем самым уменьшив его габариты. Легковесность колодца позволяет провести все работы по его установке силами 2–3 человек.

Но из-за лёгкого веса небольшие по объёму резервуары может выдавить из земли при сильных паводках на пучинистых грунтах. Это, по сути, и есть главный недостаток этих колодцев.

Особенности пластиковых труб для дренажа

Отличительной чертой пластиковых труб, используемых для устройства дренажной системы, является наличие мелких отверстий по всей длине изделия. За счёт отверстий ливневая и грунтовая вода легко проникает внутрь дрена. При укладке трубы соблюдается уклон в 2–4 см на 1 м поверхности.

Пластиковые трубы для дренажа имеют отверстия для свободного проникновения грунтовой воды

Для изготовления труб используются аналогичные типы пластика — ПВХ, ПНД, ПП (полипропилен). К преимуществам труб из пластика можно отнести высокую прочность и долговечность, которая значительно выше аналогов из асбоцемента и керамики. Некоторые производители снабжают пластиковые трубы оболочкой из геотекстиля или фильтром из кокосового волокна.

При выборе пластиковых труб и колодцев лучше отдавать предпочтение изделиям от одного производителя. Это даёт гарантию, что при соединении труб не возникнет проблем.

Соединение дренажной трубы с колодцем

Соединение пластиковых труб с дренажным колодцем происходит при поворотах дренажной трассы, на линейных участках длиной более 15 м, а также при подсоединении дрена к накопительному или фильтрующему колодцу.

Для подключения пластиковых труб используются уплотнительные манжеты соответствующего диаметра. Как оговаривалось выше, сборка модульного пластикового колодца происходит с использованием уплотнительных манжет и колец.

Если есть необходимость, то подсоединение трубы можно сделать в нижней части колодца в любом месте. Для этого потребуется выполнить следующее:

1. На основе диаметра дренажной трубы подбирается уплотнительная муфта и пластиковая втулка. Чтобы вырезать отверстие в трубе, потребуется электродрель с корончатой насадкой нужного диаметра.
2. В проделанное отверстие устанавливается резиновая уплотнительная муфта. Далее на муфту наносится водостойкий герметик и устанавливается переходная втулка из пластика.

   Перед стыковкой поверхность резиновой муфты нужно обработать силиконовым герметиком

3. Подготовленный колодец с отверстием опускается в заранее вырытую шахту. На внутреннюю поверхность муфты необходимо нанести силиконовую смазку и выполнить стыковку трубы с подготовленным отверстием.
4. Для засыпки колодезной шахты используется карьерный песок или изъятый ранее грунт. Через каждые 15–20 см засыпанный грунт утрамбовывается. При установке обязательно контролируется вертикальность корпуса. После засыпки на верхнюю часть колодца одевается пластиковая крышка.

Видео: муфты для врезки трубы в пластиковый колодец

Откачка воды из дренажного колодца

Оптимально, если дренажный колодец будет напрямую подсоединён к центральной системе канализации, но в большинстве случаев на дачных и загородных участках это сделать невозможно.

Самый простой способ слива воды — это вывод сточной трубы за пределы участка. По мере заполнения шахты колодца будет происходить естественный сток воды в овраг или водоём. Перед монтажом слива следует обратиться в местный водоканал и уточнить, можно ли монтировать такую точку сброса без согласования с властями.

Для откачки воды из накопительных дренажных колодцев используется погружной насос с поплавком

Для принудительной откачки воды из колодца используется погружной насос. Агрегат подключается к центральной сети, а за уровнем заполнения следит специальный поплавочный датчик на коротком тросе.

Пропускная способность насоса зависит от его мощности и загрязнённости сточной воды. Если дренажная система собирает воду с ливневой канализации, то в ней могут присутствовать крупные частицы мусора размером до 50 мм. Это также учитывается при выборе насоса. Для откачки воды, собранной исключительно из грунта, достаточно насоса с допустимым диаметром твёрдых частиц в 5–7 мм.

В процессе эксплуатации дренажного колодца следует размывать дно сильным напором чистой воды. Как правило, это делают при полной откачке воды из резервуара один раз в месяц.

Видео: дренажный колодец со сливом воды за пределы участка

При правильном устройстве дренажной системы можно не беспокоиться за сохранность материалов, используемых для возведения и обшивки строения, а произрастающие на участке культуры будут получать объём влаги, необходимый для их нормального функционирования.

</index>

Советы по экономии

В процессе строительства частного дома, одним из важных моментов является: обустройство канализационной системы. Еще не так давно для многих людей понятие «канализация» приравнивалась к понятию «выгребная яма», но на сегодняшний день существует несколько решений по обустройству канализации. Септик- одно из них. Можно воспользоваться септиком марки известного производителя «Топас» или «Танк», но более экономичный вариант – септик из железобетонных колец. Здесь вы узнаете о том, каким образом происходит строительство септика из бетонных колец, принцип работы и многое другое.

Принцип работы

Начнем с того, что существует два вида септика: двухкамерный и многокамерный. Двухкамерный является самым простым по конструкции. Его составляющие: отстойник, где идет трехдневный процесс разделения стоков на жидкие и твердые отходы; фильтрующий колодец без герметичного дна, куда из отстойника течет очищенная вода, уходящая в грунт. Для того чтобы фильтрующий колодец меньше загрязнялся, а качество очищения воды было лучше, можно объединить несколько отстойников в последовательную цепочку.

Многокамерный септик отличается тем, что при его использовании степень очистки стоков гораздо выше, а удаление из него осадка быстрее и удобнее. Но важно знать, что даже десятидневный септик не очистит стоки полностью, поскольку основная масса осадка находится в 1-ой секции, не загрязняя повторно воду продуктами отходов.

В каком случае строительство септика запрещено?

К участку на котором планируется строительство канализационной системы есть несколько требований, несоответствие которым не допускается. Перечислим условия, при которых строить септик нельзя:

Реклама от партнеров сайта

• охват санитарно-защитной зоны источников водоснабжения;
• просадочный или скальный грунт;
• крутой склон (может привести к оползням);
• черезчур высокий УГВ;
• невозможность соблюдения санитарных, строительных или технологических разрывов между зданиями и сооружениями почвенной фильтрации.

Как правильно выбрать месторасположение переливной канализации на участке?

В соответствии с законодательством РФ, во избежание размытия грунта стоковыми водами, санитарно-защитная зона от переливной канализации до жилого сооружения должна быть 5 метров, а до соседнего участка — 4 метра.

Если строительство очистных сооружений планируется на садовом участке, необходимо придерживаться расстояния 2 — 4 метра от деревьев, поскольку корневая система может навредить конструкции.

Как рассчитать объем септика и количества камер?

В среднем, один человек, проживающий в частном доме производит 200 литров отходных стоков в день. Возьмем этот показатель для расчета объема септика. Для того чтобы сделать расчет на конкретную семью, необходимо сперва умножить средний показатель отходов на количество членов семьи, а затем на три дня пребывания. К примеру, семья состоит из пяти человек, значит расчет трехсуточного пребывания будет следующим: 200 х 5 х 3 = 3 м3. Если удалять осадок два раза в год, то объем септика снизится на 20%.

При сборе очистной конструкции из стандартных ЖБК, понадобится три таких кольца. Диаметр размеров полтора метра, а высота 0,9 метра. Также нужны: 1 перекрывающая плита и 1 чугунный люк.

Вес полутораметровых железобетонных колец может превышать тонну, поэтому для упрощения работы с конструкцией, можно использовать кольца с меньшим диаметром. А для того чтобы септик не был слишком глубоким, необходимо соорудить две емкости, присоединив из между собой. Таким образом, получится двухкамерный септик. Важно понимать, что общий рабочий объем имеет большее значение, чем количество камер. Для экономии средств, можно обойтись и одной камерой.

Как подготовить котлован?

Приступая к подготовке котлована, следует учитывать максимально допустимый УГВ. При монтаже фильтрующих колодцев он должен быть, как минимум, 3 метра от поверхности земли, при монтаже полей подземной фильтрации и глинистых грунтах — 1,5 м.

Выкапывая яму под будущий колодец, придерживайтесь принципа: влажность грунта на приличной глубине увеличилась – пора заканчивать. Если глубина вырытой ямы получилась менее 1 метра, то ничего не выйдет и вам придется закопать ее.

Рекламное предложение

В целях хорошей устойчивости и недопущения отвода стоков в грунт, установка многокамерного септика требует выполнения условия: все камеры, кроме завершающей должны быть установлены на бетонное основание.

Как установить отстойник?

Рассмотрим монтаж двухкамерного септика. В котловане происходит засыпание дна песком на 100-150 мм и поливание водой для наилучшей усадки.

Следующее бетонное кольцо устанавливается на раствор в долях — 1 цемент: 3 песка: 0,1жидкого стекла. Готовить раствор необходимо малыми порциями, поскольку его необходимо использовать в течение получаса.

1 — кольца рабочей части; 2 — утепляющая крышка; 3 — кольца горловины; 4 — корпус люка; 5 — крышка люка; 6 — вентиляционный стояк; 7 — плита перекрытия; 8 — плита днища; 9 — щебеночная подушка; 10 — гидроизоляция; 11 — зона осадка; 12 — ходовые скобы

Крышка с люком устанавливается на подушку из песчано-цементного раствора.

Отстойник требует гидроизоляции в два слоя из горячего битума или покрытием гидрофобизирующим составом.

Как установить фильтрующий колодец?

В качестве фильтрующего колодца подойдет железная бочка, что позволит сэкономить бюджет.

Расположение основания фильтра должно быть на уровне, превышающем 1 метр УГВ. В противном случае идет нагрузка вплоть до 20%.

1 — щит водоотбойный; 2 — кольца горловины; 3 — крышка люка; 4 — крышка утепляющая; 5 — корпус люка; 6 — плита перекрытия; 7 — вентиляционный стояк; 8 — кольца глухие; 9 — кольца дырчатые; 10 — фильтрующая загрузка; 11 — отверстия в кольцах; 12 — основание бетонное; 13 — подводящий трубопровод

Чтобы увеличить площадь впитывающей поверхности, на стенках колодца нужно сделать отверстия диаметром 60 мм и общей площадью 10%.

На дне следует выложить слой (200-300 мм) из керамзита, щебня и прочего мелкого камня, который будет служить фильтром.

Рекомендуем прочитать инструкцию о строительстве дренажного колодца.

Как монтировать переливы?

Лоток необходимо разместить выше на фильтра на 100 мм. Он подводит сточные воды всей системы водопровода. Его открытый конец должен находиться в центре колодца.

Перелив стоит прокладывать с уклоном в 2 см на погонный метр, что повлечет за собой уменьшение засоров.

Расстояние между подводящей и отводящей трубой должно быть не менее 50 мм. Первая будет находится выше. Обратите внимание на то, что использование пластиковых труб для наружной магистрали приводит к преждевременному износу всей системы.

Чтобы поток воды был направлен вниз, необходимо устанавливать в вертикальном положении канализационный тройник.

Тройники для переливов

Помимо отверстий для перелива, важно позаботиться об отверстии для вентиляционной трубы.

Вентиляция

Особое внимание следует уделить вентиляционной системе септика, поскольку газы, которыми он наполнен не только специфического запаха, но и очень токсичны и даже взрывоопасны.

Минимальные требования по установке вентиляции заключаются в следующем: вентиляционный стояк должен присутствовать во всех камерах. Его диаметр – 100 мм, а высота на поверхностью земли – 700 мм.

Во избежание неприятного запаха их канализации, стояк должен находиться выше кровли здания на 150-300 мм. А для того чтобы не было обмерзания системы, необходимо:

• Уменьшить теплопередающую поверхность трубы;
• Не допускать дефлекторов;
• Не использовать прокладки вентиляционного стояка.

Важно! Соединение вытяжной части канализационных стояков с вентиляций и дымоходом запрещено.

Организация сквозной вентиляции заключается в следующем: вырезание отверстия в перегородках, находящихся выше уровня стока или установка вентиляции через трубу стока.

На правах рекламыПо завершении установки всей канализационной системы не стоит забывать о регулярной чистке системы, которая обеспечит ее длительный срок службы (до 18 лет). О том, что пришло время чистки септика даст знать приближение осадка к нижнему уровню отводящей трубы на 200 мм. Критическая отметка – 100 мм.Рекламное предложениеИспользуемые источники:
