Канализация из бетонных колец (канализационный колодец) в частном доме своими руками

<index>

Канализация из бетонных колец – наиболее эффективный, простой и долговечный вариант организации системы водостока в частных домах на территориях, где нет доступа к централизованным коммуникациям. Обустройство водосточной системы может осуществляться по разным схемам, предполагает определенные правила для создания корректно функционирующей канализации, но все работы без труда можно выполнить своими руками.

Канализация в частном доме из бетонных колец сооружается достаточно быстро по стандартной схеме, несколько вариантов которой приведены ниже. Очень важно правильно выполнить расчеты и соблюдать технологию монтажа на всех этапах, а также выбирать качественные и подходящие материалы.

Локальные очистительные сооружения, построенные из железобетонных колец – самый оптимальный вариант. В то время, как строительство из керамического кирпича требует сложных работ по гидроизоляции, металлические емкости подходят лишь для одного типа системы, а пластик не выдерживает нагрузки от пучения грунтов и внешних негативных факторов, бетонные кольца демонстрируют прочность, надежность и долговечность.

Размеры бетонных колец для канализации

Прежде, чем выполнять монтаж бетонных колец в общую систему, необходимо рассчитать необходимый объем резервуара и ознакомиться с основными размерами изделий. Стандартный ряд стеновых колец по ГОСТу 8020-90 обозначается маркировкой КС. Для канализации обычно выбирают КС15, КС20. В качестве горловины колодца (если нужно) используют КС7.

КС10 обладает объемом 0.24 кубических метра при условии максимальной высоты, равной 89 сантиметрам. Трех таких колец будет недостаточно для одной камеры любой схемы, разве что они подойдут для второй-третьей камеры трехкамерной системы, если в доме проживает небольшая семья.

КС13 бывает по высоте только 89 сантиметров, а вот КС15 может быть 59/89 сантиметров. Есть еще КС25, но для них есть лишь плиты перекрытия, а днища отсутствуют. Таким образом, кольца КС15/20 – наиболее оптимальный выбор для системы хорошего объема.

Днища могут быть такими:

• ПН10 – диаметр 150 сантиметров
• ПН15 – диаметр 200 сантиметров
• ПН20 – диаметр 250 сантиметров

Плиты перекрытия представлены для всех размеров колец, за исключением колец КС7. Все размеры и объемы можно посмотреть в таблице.

Элементы выбирают с таким расчетом, чтобы получить нужный объем резервуаров можно было с использованием 2-3 колец, так как в ином случае монтаж может быть слишком трудоемким и количество швов будет большим, что нежелательно.

Особенности ЖБ колец

Колодец из бетонных колец получается действительно прочным и стойким к различным воздействиям, так как кольца делают из высококачественного портландцемента М400/М500, крупнозернистого песка, мелкофракционного (максимум 20 миллиметров) щебня, воды, пластификатора, арматуры 8-12 миллиметров толщиной. Свойства и характеристики изделий обусловлены их конструкцией и особенностями производства.

Основные плюсы и минусы железобетонных колец:

• Высокий уровень прочности и долговечности за счет высокого качества бетона и арматурного каркаса внутри. Срок эксплуатации, достигающий 50 лет и более.
• Удобство проектирования и сбора конструкции непосредственно на месте благодаря наличию специальных замков, соотношений размеров изделий.
• Сравнительно невысокая стоимость элементов.
• Монтаж канализационного колодца осуществляется с привлечением спецтехники – обычно используют автокран.
• Систему важно защитить от влаги – тщательно пройти все швы, поверхности гидроизолирующими и герметизирующими материалами.

• Лучше всего для канализационного колодца из бетонных колец подходят изделия со специальными замками на торцах – выступы на одном кольце соединяются с пазами на другом, что делает конструкцию неподвижной, прочной, устойчивой. Кольца с замками называются сплошными, с ними – фальцевыми. К фальцевым кольцам нередко производят днища, крышки, люки.
• Часто в монтаже систем в качестве самых нижних используют фильтрационные кольца – они производятся с металлическим фильтром, через них очищенные стоки уходят в пласты грунта. Если есть риск неконтролируемого переполнения резервуара сточными водами, фильтрационное кольцо монтируют в качестве самого верхнего – в таком случае при переполнении грубо очищенные стоки уйдут в землю.

Маркировка и обозначение бетонных колец:

• КС – кольца стеновые, используются для ограниченных пространств.
• КО – кольца для основания, используются в качестве опоры конструкции, монтируются на дно котлована.
• КЛК – изделия повышенной водостойкости, актуальны для монтажа водосточной сети, местной ливневой системы.
• КВГ – изделия для подземных газопроводов, водопроводных колодцев.
• КФК – для коллекторных сетей, дренажных коммуникаций.

Рядом с буквами обычно располагают цифры, которые указывают на размеры элемента, удельный вес. Для выбора подходящих бетонных колец достаточно выяснить необходимые высоту, внутренний диаметр, толщину стенок.

Технология изготовления канализации из ЖБ колец

Прежде, чем создавать канализацию в частном доме своими руками, необходимо тщательно изучить весь процесс, все рассчитать и учесть.

Основные этапы создания канализации из железобетонных колец:

• Расчет необходимых объемов камер, выбор подходящих диаметром колец, проектирование особенностей их размещения, выбор схемы септика (одно/двух/трехкамерной).
• Определение места установки с учетом всех правил и норм – очистные сооружения нельзя располагать где захочется, выбор места четко регламентируется.
• Рытье котлована подходящего размера и глубины.
• Установка железобетонных колец, если планируется заливка дна бетоном – выполнение этого этапа.
• Подвод к резервуарам трубопровода, по которому будут идти сточные воды.
• Тщательная герметизация, гидроизоляция всех стыков и швов.
• Обратная засыпка грунта, установка люка на верхней емкости (для простоты обслуживания в процессе эксплуатации).

Расчет необходимого объема камер

Чтобы понять, какой объем камер будет оптимальным выбором, сначала определяют примерный объем стоков, которые будут поступать в резервуар. В камеру должен легко входить объем стоков за 3 суток. Один человек в среднем в сутки использует около 150 литров воды, норма на одного за 3 суток – 450 литров. Это значение множат на число людей, которые будут постоянно проживать в доме (4, к примеру) – 1.8 кубометра.

Можно прибавить 10% на случай приезда гостей (1.98 м3). Получается, что для семьи из 4 человек понадобится камера объемом 2 кубометра (то есть, 2000 литров).

Выбор места расположения септика

Место выбирают очень тщательно – когда создается септик из бетонных колец, схема обязательно учитывает расположение других объектов, удаленность от определенных конструкций и т.д.

Где может находиться система канализации:

• На расстоянии больше 5 метров от частных домов.
• Минимум 50 метров до водозаборных скважин, колодцев.
• На возвышенности – чтобы в резервуар не попадали осадки, талые воды.
• Трубопровод прокладывается под определенным углом, без изгибов и поворотов, чтобы стоки двигались свободно.
• Если планируется очищать септик с привлечением ассенизаторской машины, нужно разместить его там, где есть удобный подъезд.
• Размещать систему очень далеко от дома нерационально – увеличиваются расходы на материалы, монтаж.

Рытье котлована для устройства канализации

Котлован роют вручную с применением штыковых лопат либо с привлечением землеройной техники. Если рытье осуществляется вручную, то задействуют минимум двух человек – один (двое, трое) роет, а второй ведром выносит грунт. Потом яму засыпают слоем песка толщиной до 50 сантиметров, трамбуют, бетонируют (если не используется готовая бетонная плита в качестве днища).

Монтаж железобетонных колец

Канализационный колодец из бетонных элементов может быть разным. В зависимости от конструкции и объемов вес изделий может отличаться, но обычно достигает тонны и более. Поэтому для монтажа привлекают специальную технику – автокран.

Можно попробовать смонтировать систему и без автокрана, для чего кольца перекатывают до места установки, подкапывают на нужную длину, бетонируют дно. Но такой вариант очень трудоемкий, не гарантирует высокого качества системы.

Автокран или кран-манипулятор позволяет смонтировать септик быстро и легко, для монтажа предусмотрены специальные петли, которые существенно облегчают установку. Кольца просто устанавливают одно на другое. Если есть замки, кольца не укрепляют, в противном случае соединяют металлическими скобами или пластинами.

Сверлить кольца лучше перфоратором высокой мощности и специальными сверлами. Делают два отверстия по разным сторонам от стыка, потом крепят пластину болтами на гайках, хорошо их затягивая.

Далее канализацию герметизируют с использованием бетона либо водостойкой штукатурки («Аквабарьер»). Бетон можно замешать самостоятельно из двух ведер песка и одного ведра цемента, смешанных и затворенных небольшим объемом воды. Бетоном обмазывают стыки внутри и снаружи колодца.

Устройство водосточной системы

Монтаж системы осуществляется сравнительно легко. Главное – все сделать по правилам и поэтапно соблюдать технологию.

Основные этапы обустройства системы отвода стоков:

• Создание схемы канализации: определение места, указание точки на плане, проведение кривой линии от дома к ней, замер расстояния.
• Закупка пластиковых труб диаметром 10 сантиметров нужной длины, тройников (для развилки), гофры (используется для соединения ванны, умывальника, душа) для системы канализации, стояка и специального сантехнического герметика.
• Рытье траншеи по линии от дома до канализации под наклоном, чтобы конец трубы пришелся на средину дальнего кольца.
• Методы вывода канализационного стояка: через фундамент (пробив его) или из-под дома (вырыв глубокую траншею). Более быстрый и простой первый вариант.
• Подключение тройника к концу стояка с наклоном 45 градусов, прокладка пластиковой трубы в колодец, соединяя тройниками все повороты.

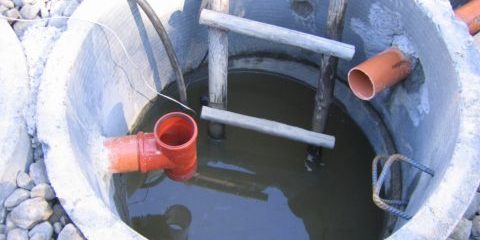

Установка трубы и герметизация швов

Бетонные кольца пробивают перфоратором, делают отверстия под трубу. Трубы заводятся в резервуар на 10-15 сантиметров, соединяют отдельно расположенные колодцы. Сливное отверстие для другого колодца делают на возвышенности, не доводя 30 сантиметров до верха изделий. Швы заделывают, траншею от дома до резервуара зарывают.

О схемах частной канализации

Канализационные колодцы из бетонных колец бывают разными по объему, конфигурации, конструкции. Конкретную схему выбирают, исходя из массы условий и факторов (рельеф участка, число жильцов, свойства грунта и т.д.). Обычно однокамерный септик выбирают для домов с редким проживанием, двухкамерный подойдет для постоянной эксплуатации небольшой семьей.

Двухкамерный септик предполагает наличие двух резервуаров: обычно каждый делают из днища, 3 колец, в верхнее кольцо монтируют люк. Самые сложные этапы работы тут – это создание ввода/вывода, системы вентиляции, организация тепло/гидроизоляции, соблюдение нужного уклона труб и т.д. Основные детали и составляющие колодца из ЖБ труб:

• Кольца ЖБ диаметром больше 1 метра в нужных размерах и количестве
• Утепленная крышка из бетона, дерева, металла
• Кольца для выходной горловины
• Труба для вентиляции
• Перекрытие из бетона для котлована
• ЖБ кольцо с днищем
• Песочно-щебневая подушка
• Входное, выходное отверстия для труб и вывода стоков
• Гидроизолятор и герметик для обработки стен внутри и снаружи

Для правильной очистки сточных вод только отстаивания и работы бактерий мало – часто делают фильтрационные поля, куда уходит вода из резервуара. Далее стоки могут использоваться для полива, технических нужд.

Когда речь идет о двухкамерном септике, достройки полей или фильтрационных колодцев не нужно – септики сами справляются с небольшими объемами воды (во втором резервуаре сточные воды доочищаются).

В двухкамерном септике первый резервуар строят из 2-3 колец, сюда грязная вода поступает и недолго отстаивается. Твердые крупные осадки остаются на дне, светлые стоки уходят во вторую камеру, где очищаются еще раз и выводятся с участка. Часто во второй резервуар добавляют специальные микроорганизмы, которые ускоряют разложение, переработку.

Виды септиков по типу очистки сточных вод:

1. Накопительный – обычная выгребная герметичная яма, выполненная с водонепроницаемыми стенками и дном. Очищает яму ассенизаторская машина так часто, как это становится необходимым.
2. Анаэробный – чаще всего это двухкамерные септики, где работают анаэробные бактерии, на выходе очищая стоки на 65-75%. Доочищается вода в фильтрационных колодцах, полях с анаэробными бактериями либо траншеях.
3. Аэробный, станция биологической очистки – тут также накапливаются, частично перерабатываются стоки анаэробными бактериями. Воды осветляются без кислорода, а потом осуществляется их доочистка с принудительным нагнетанием воздуха. Стоки очищаются на 98%, их можно выводить в грунт.

Учимся самостоятельно делать канализацию на даче

Сначала нужно определиться, будут ли проживать люди на даче постоянно или сезонно. Потом считают общий объем стоков, который предположительно будет скапливаться за 3 суток. В соответствии с расчетами выбирают кольца нужного объема (высота и диаметр), подходящие по размерам все необходимые элементы для колодца. Далее составляется схема, вырывается траншея, монтируются камеры, трубопроводы, все герметизируется и изолируется. Грунт засыпают обратно и систему можно эксплуатировать.

Составление схемы

План размещения канализации должен включать все необходимые пункты и элементы.

Что включает в себя схема септика:

• Место расположения первого, второго резервуаров, полей фильтрации с учетом требований СНиП и норм.
• Расчеты объемов резервуаров, особенностей монтажа, вычисление нужного числа деталей и элементов.
• Определение необходимых для выполнения работ единиц спецтехники.

Расчет стоимости найма техники и закупки материалов

Стоимость аренды техники и материалов напрямую зависят от того, какой именно септик планируется смонтировать, каковы объемы, особенности системы. Для земляных работ обычно арендуют бульдозеры, экскаваторы, самосвалы. Монтаж бетонных колец осуществляется с использованием автокрана.

Цены очень сильно отличаются в регионах, поэтому точно посчитать все можно только после предоставления компаниями прайсов. Но в среднем рытье котлована и вывоз с участка грунта стоят от 350 рублей за кубический метр. Если роют 3 ямы по 1.5 м3 объемом, то земляные работы обойдутся в 1600 рублей.

Стоимость материалов:

• Бетонное кольцо объемом 0.6 м3 – от 4500 рублей, 3 штуки стоят 13500 рублей (это за одну камеру из трех колец).
• Цемент – понадобится около 2 мешков по 200 рублей каждый (400 рублей).
• Песок – достаточно 100 килограммов (120 рублей за материал и до 500 рублей доставка).
• Трубы нужного диаметра и длины, соединительные элементы, гидроизоляция и герметики – все это может сильно отличаться по характеристикам, поэтому и цены варьируются в больших диапазонах.

Канализационные колодцы из бетона для септика – лучший выбор, благодаря которому удастся создать качественную и долговечную, надежную и прочную систему отвода стоков.

</index>

Канализационные колодцы являются неотделимой составляющей системы водоотведения. Они предназначены для сбора стоков, распределения развязки магистрали по зонам сброса и очистки определенных участков трубопровода.

Содержание:

• Виды канализационных колодцев ↓
• По функциональному предназначению ↓
• По используемым материалам ↓
• Правила и требования ↓
• Устройство канализационного колодца ↓
• Подготовительные работы ↓
• Устройство каменного колодца ↓
• Особенности устройства колодцев ↓
• Блиц-советы ↓

Виды канализационных колодцев

Конструкция такого рода имеет свое назначение и способ сооружения. Канализационные резервуары различаются по ряду признаков.

По функциональному предназначению

Различают несколько видов колодцев:

1. Накопительный. Это более современный и экологически безопасный вариант сточной ямы. В нем осуществляется фракционирование стоков и нечистот. Жидкость и легкие частицы направляются в фильтрующий септик, а тяжелые – опускаются на дно накопительного резервуара. Объем конструкции составляет 2-50 тысяч литров и зависит от количества используемой воды. Его необходимо устанавливать в наинижайшую точку участка, что обеспечивает правильный угол наклона канализационных труб.
2. Фильтрующий. Сооружение предназначено для вывода сточных вод в почву. В конструкции колодца отсутствует дно. Устройство фильтрующих коллекторов допускается только на песчаных и песчано-глинистых грунтах. Как правило, колодцы изготавливают из железобетонных колец. В качестве фильтра может служить песок, щебень и специальные материалы.
3. Смотровой. Используется для периодического обследования и удобной очистки водоотводной системы на небольших участках, где меняется направление, уклон или диаметр труб, на участках подсоединения. В отличие от прочих разновидностей очистных сооружений, представленных в виде трубы или сборника, смотровой резервуар представляет собой открытую емкость. Монтируют его по прямой линии с шагом в 15 метров, при этом начальный колодец размещают на расстоянии от дома не ближе, чем на 3 метра и не далее, чем на 12 метров.
4. Поворотный. Сооружение предназначено для участков с разветвленным водоотводным трубопроводом, а также в случаях, когда угол поворота на трубопроводе превышает 90 градусов. Это обусловлено отсутствием возможности устройства сплошного прямолинейного участка от жилого строения до накопительного септика. Поворотные коллекторы необходимо возводить на каждом изгибе уложенной трубы. Данную конструкцию можно использовать в качестве смотрового септика, что позволяет довольно просто через него очистить определенный участок трубопровода.
5. Перепадный. Используется на участках с большим перепадом высот. В данном случае входная труба размещается намного выше выходной. Конструкция септика имеет опуск, представляющий собой заходящую в колодец вертикальную трубу, которая подсоединяется к входной. К стенке резервуара опуск крепится посредством хомутов. Длина этого элемента зависит от перепада участка. С обратной стороны опуска устанавливается отвод под 45 градусов.

По используемым материалам

Коллекторы изготавливают из различных материалов:

1. Железобетон. Конструкции отличаются прочностью, устойчивостью к негативному воздействию химических соединений, достаточной легкостью монтажа. Кроме того, обладают большим весом и разным диаметром колец. Изделия применяются для устройства септиков фильтрующего, накопительного и смотрового типа. Подходят для установки в грунте любого типа.
2. Кирпичные. Для строительства коллектора зачастую используют глиняный влагонепроницаемый кирпич. Из кирпича можно соорудить конструкции квадратной, прямоугольной или круглой формы.
3. Пластиковые. Сооружениям из полиэтилена характерна высокая прочность, герметичность, износостойкость, а также легкость монтажа и относительно невысокая стоимость. Применяются для устройства поворотных, перепадных и смотровых септиков.

Правила и требования

Процесс планировки и сооружения канализационных систем осуществляется Специальными правилами и нормативными актами (СНиП), регламентирующие определенные требования, основные из которых:

1. Конструкции должны располагаться вдали от источников питьевой воды и систем водопровода.
2. Коллекторы следует устанавливать на расстоянии от жилых построек и близлежащих участков.
3. Объемы резервуаров должны соответствовать количеству проживающих людей в доме и среднему объему стоков за определенный временной отрезок.
4. Глубина котлована для резервуара не должна превышать 2,5 метра, а его диаметр должен быть на полметра больше диаметра конструкции.
5. Необходимость устройства гидроизоляции при высоком уровне грунтовых вод.
6. Дно котлована в обязательном порядке покрывается песчаной подушкой высотой 10 см.
7. Меж дном резервуара и нижней частью трубы необходимо предусмотреть зазор в 60 см.

Устройство канализационного колодца

Подготовка к сооружению канализационных септиков состоит из нескольких этапов:

• составление чертежа схемы канализации с маркировкой места установки коллектора, планировку на участке;
• очистка строительного участка;
• организация на стройплощадке временной дороги для техники;
• рытье котлована и траншеи;
• зачистка и выравнивание дна котлована.

Устройство каменного колодца

Строительство септика из железобетонных колец выполняется следующим образом:

1. Выполняется выемка грунта из внутреннего контура для выравнивания конструкции по горизонтали. Чтобы исключить погрешности в работе следует контролировать данный процесс посредством уровня.

2. После монтажа первого кольца в его стенках выполняют отверстия для труб, которые следует заводить в кольцо не больше чем на 10 см. По окружности труб отверстие герметизируют раствором.
3. На дне резервуара выполняется бетонный желоб, расположенный от входа трубы до выхода. Сечение желоба должно равняться диаметру труб. Для его изготовления можно взять часть канализационной трубы.
4. После установки первого кольца монтируют следующее. На данном этапе необходимо следить, чтобы с внутренней стороны колец замки располагались на одном уровне.
5. По окончании монтажа последнего кольца дно коллектора заливают бетонным раствором, а места соединения колец заделывают посредством песчано-цементной смеси. При обустройстве фильтрующего септика его дно не бетонируют, а покрывают 0,5 м толщиной щебня или дробленым кирпичом.
6. Далее конструкцию накрывают бетонной плитой с люком. Можно также установить каркас с отверстием и залить его бетоном.
7. После монтажа колодца приступают к прокладке трубопровода на глубине 60-70 см с уклоном в 2 см через каждый метр магистрали.
8. Следующим этапом является тестирование конструкции в течение 24 часов. Для этого коллектор заполняют водой, а торцы труб закрываются пробками.
9. После тестирования наружные стены резервуара засыпают землей и тщательно утрамбовывают.
10. Завершающим этапом является выполнение бетонной отмостки вокруг горловины шириной 1,5 метра.

Рассмотрим технологию строительства коллектора из кирпича:

1. Выполняется рытье котлована, на дне которого устанавливают опалубку и заливают раствором из цемента, песка и щебня высотой 20 см.
2. Дают раствору застыть в течение 7 дней, при этом периодически сбрызгивая водой.
3. После застывания раствора приступают к кладке стен из кирпича, используя цементную смесь.
4. Возведенные стены оштукатуривают песчано-цементным раствором.
5. Не дожидаясь полного застывания раствора, выполняют железнение поверхности путем втирания тонким слоем сухого цемента в штукатурку.
6. Дно коллектора формируют в зависимости от его назначения.
7. Выполняется гидроизоляция оштукатуренного слоя.
8. Покрывают внутренние стенки септика мастикой или битумом.
9. Формируют отверстия для труб.
10. Заводят трубы, а образовавшиеся зазоры уплотняют герметиком.
11. Засыпают пространство между котлованом и стенами колодца грунтом и тщательно утрамбовывают.
12. Накрывают коллектор люком.

Строительство колодца из природного камня выполняется по аналогичной схеме. Трудности в процессе его возведения возникают из-за неодинакового размера и формы камней. Поэтому на обустройство коллектора требуется намного больше затрат времени и расхода раствора.

Особенности устройства колодцев

При строительстве септика важно учитывать особенности установки каждого в зависимости от их назначения и материала изготовления.

Особенность фильтрующего колодца является то, что его основная задача состоит в очистке стоков от вредных примесей. Для осуществления данной задачи дно коллектора покрывается щебнем высотой около 1 метра. При этом дно не заливается бетонным раствором полностью, а лишь по периметру. Это препятствует разрушению основания и выводу воды через центр круга, в котором происходит дренаж и очистка.

Для строительства смотрового колодца принято использовать трубу диаметром 46 см. Такой размер трубы дает возможность в случае необходимости прочистить конструкцию водой посредством шланга. Если потребуется спускаться внутрь резервуара, диаметр трубы должен превышать 92,5 см.

При возведении смотрового коллектора на участке без дорожного покрытия, требуется выполнение дополнительной отмостки, которая способствует отводу сточных вод. Если дорожное покрытие качественное, монтаж выполняется на 7 см выше поверхности грунта.

Накопительные резервуары обустраивают в низине участка для обеспечения стока воды в колодец. Конструкцию помещают на глубину 3-6,5 метров, при сооружении используется не более 7 колец. На дне выполняют специальные углубления, которые заполняют песком или щебнем. Воду из резервуара можно использовать для бытовых нужд.

Блиц-советы

1. Не рекомендуется глубину траншеи делать слишком большой, потому что понадобится подсыпать грунт, который со временем просядет. Вследствие этого магистраль может изменить правильный уклон.
2. Во избежание повреждения трубопровода под трубы в процессе их укладки запрещается подкладывать твердые предметы.
3. Выбирая участок для возведения фильтрационного или накопительного коллектора необходимо предусмотреть возможность подъезда техники для очистки конструкции.
4. Вопреки тому, что канализационный септик является мокрым видом колодцев, требуется обеспечение его герметичности. Это необходимо для того, чтобы минимизировать проникновение сточных вод в окружающую среду. Для гидроизоляции участков соединений колец используют специальные водонепроницаемые составы.
5. В период обеспечения гидроизоляционного слоя в течение 3 суток необходимо исключить воздействие механических нагрузок и низких температур на поверхности. На протяжении этого времени обрабатываемые участки следует регулярно увлажнять, используя обычный распылитель. Также можно накрыть поверхность пленкой, которая способствует уменьшению испарения влаги.

Одним из основных структурных компонентов инженерных систем дома, пригодного для комфортной жизни, является канализация. Хорошо, если есть возможность подключиться к централизованной системе (хотя и здесь есть определенные недостатки). Однако, в подавляющем большинстве случаев, владельцы частных домов вынуждены решать проблему удаления отходов собственной жизнедеятельности самостоятельно. И одним из наиболее популярных, надежных и простых способов решения вопроса является установка железобетонного колодца. Некоторые особенности этого сооружения и методы работы с ним рассмотрим детальнее.

Значимость железобетонных канализационных колодцев в системе удаления бытовых стоков

Проект любого современного дома подразумевает деление канализации на несколько частей:

• Проложенная по всему дому канализационная разводка – она подходит к выводам моек, унитазов и ванн, а также прочих сантехнических устройств;
• Труба канализации, пролегающая в направлении от дома и до накопительного резервуара;
• Собственно, сам накопительный канализационный объект.

Важно обозначить, что помимо накопительного колодца, существуют иные разновидности канализационных типовых объектов. Наиболее востребованными из них являются:

• Смотровые – их предназначение сводится к осуществлению контроля за текущим состоянием канализации, и при необходимости, проведения очистки.
• Перепадные – применимы в системах, где предусмотрен конструктивно значительный перепад высоты.
• Поворотные – нужны, когда конструкция системы подразумевает резкие повороты. Кроме того, они применяются как смотровые.

Принципиальное различие между упомянутыми выше разновидностями и накопительным колодцем заключается в том, что они используются, чтобы можно было обеспечить эффективную транспортировку стоков. Предназначение накопительного колодца сводится, соответственно, к накоплению стоков, предназначающихся для последующей выкачки.

Преимущества использования сборных железобетонных колодцев

Если разводка канализации современного дома состоит, как правило, из пластиковых труб (как внешняя, так и внутренняя), то абсолютное лидерство среди используемых для стока вод колодцев (причем согласно всем параметрам) сохраняют канализационные объекты, в основе которых лежат ж/б круги.

Их можно охарактеризовать следующими качествами:

• Могут быть организованы практически на любом грунте;
• Монтаж осуществляется быстро и легко;
• Железобетон проявляет повышенную резистентность к разного рода неблагоприятным воздействиям.

Прежде чем заказать изготовление канализационного колодца, состоящего из железобетонных колец, важно определиться с необходимым объемом. Ведь от корректного подбора этого параметра в значительной степени зависит частота необходимости вызова службы ассенизатора.

Канализационный железобетонный колодец, может быть герметичным накопительным или фильтрующим, предполагающим отведение воды в грунт. Второй вариант допустим только при низко стоящих грунтовых водах. Или на песчаных грунтах. Накопительный канализационный объект отличается повышенной экологичностью, однако, требует частой и систематической выкачки стоков. Исходя из этих соображений, для накопительного колодца настоятельно рекомендуется больший объем – как минимум 20 кубов. Применяют 3 кольца, диаметр каждого – 3 метра. Объем фильтрующего колодца должен составлять порядка 10 кубов, можно и несколько меньше. Его можно изготовить и с применением полутораметровых колец.

Устройство сборных железобетонных канализационных колодцев

Составляющими компонентами колодца являются:

• Днища;
• Кольца из железобетона;
• Крышки, с проделанным отверстием под люк;

Сейчас на рынке покупателям предлагаются особые «евро кольца». Они характеризуются наличием выбранных четвертей на торцах и более плотно, точно и герметично фиксируются между собой, крышкой или днищем.

Наиболее значимыми размерами колодцев являются:

• Длина – 1; 1,5; 2; 2,5; 3 метра;
• Высота каждого кольца – 0,3; 0,6; 0,9 м.

Наиболее востребованными из них являются те, которые имеют в высоту 0,9 м.

Монтаж канализационных колодцев из железобетонных колец:

1. В первую очередь следует определиться с местом расположения будущего канализационного объекта. Важно соблюдать определенные санитарные нормы. Неукоснительно выдерживать установленные санитарно-гигиенические расстояния от построек и всевозможных источников питьевой воды.
2. Следующим этапом на выбранном месте сооружаем котлован. В строгом соответствии с размерами предполагаемого железобетонного резервуара.
3. Третий этап – подготовка основания. Если собрались устраивать колодец накопительный, то вполне достаточно будет засыпать 15 см гравия. Для колодца фильтрационного бетонируется небольшой фундамент, предназначающийся под ЖБ кольцо. В колодце данного типа днище не предусмотрено, а в установленное кольцо засыпаются материалы, предназначенные для фильтрации – причем на уровень от 0,5 до м высоты. Наибольшей популярностью пользуются галька или гравий.
4. Вот теперь следует доставить и установить необходимые элементы колодца. Выполняется установка поэтапно, при помощи крана. Составляющие отгружаются из машины прямо на подготовленное место. Заделывание швов осуществляется посредством цементного раствора, а затем выполняется засыпание грунта.

Рекомендации по чистке железобетонных канализационных колодцев

Даже при наличии всех современных устройств, очень часто чистка канализационных колодцев производится в ручном режиме. Происходит это следующим образом:

1. Один из работников спускается в резервуар, для того чтобы протолкнуть в направлении сформировавшегося засорения проволоку.
2. Вторая группа рабочих, которые находятся наверху, усердно вращают её противоположный конец.

Существует еще одна классификация колодцев, которая затрагивает различие по:

• Глубине заложения, а также габаритам. По этим критериям, объекты подразделяются на 2 разновидности – обслуживаемые и инспекционные. Первая категория требует погружения внутрь обслуживающего персонала. Процесс выполнения поставленных задач сопряжен со значительными трудностями. А вот инспекционные колодцы предусматривают возможность осуществления слежки за работоспособностью и техническим состоянием прямо с дневной поверхности.
• Касательно размеров – габариты обслуживаемых емкостей определялись таким образом, чтобы человек в рассматриваемое очистительное сооружение не только поместился, но и мог там нормально работать. Соответственно, поперечный размер сооружения, должен составлять минимум 700 мм.Чаще всего используются такие стандарты: тысяча, полторы и 2 тысячи мм в поперечнике. С поправкой на перечисленные нормативы производят используемые в качестве основания круглые плиты.

Касательно имеющихся в наличии структурных компонентов, с точки зрения прочистки канализационного колодца, принято выделять:

• Основание или дно, которое может иметь вид круга или прямоугольника;
• Кольца, входящие в состав шахты;
• Верхнее перекрытие с проделанным в нем круглым отверстием, предназначающимся под люк;
• Крышка люка, которая может состоять из чугуна или полимерного материала.

Предпочтительность круглой формы можно списать на то, что сооружение, обладающее именно такой геометрией, как нельзя лучше оказывает выраженное сопротивление окружающему его грунту. Ведь производитель не располагает информацией относительно того, где и как будут задействованы сборные железобетонные элементы, поэтому делают их в стандартизированном ровном виде. Более того – их снабжают одними только закладными деталями – петлями, которые обязательно применяются в процессе монтажа.

С целью заведения трубопровода в колодец, в нижнем кольце, необходимо проделать отверстие, а на нижней плите создать лоток необходимой формы.

Данная конструкция лежит в основе смотровых и перепадных колодцев – в последнем случае может быть проведена незначительная модернизация устройств с поправкой на особенности отдельно взятой модели конструкции. Высота объекта определяется количеством стандартных и доборных колец – именно они являются основными структурными компонентами, использующимися в процессе его сооружения. С той целью, чтобы установка каждого последующего кольца была осуществлена максимально близко к предыдущему, нужно удалить все лишние монтажные петли. Обязательно отследить качество заделывания щелей цементом. Это позволит снизить загрязнение окружающего грунта сточными водами, а также интенсивность проникновения грунтовых вод, которые будут проникать в резервуар и способствовать его переполнению.

Запомните – системы канализации (собственно, как и все прочие сооружения), нуждаются в систематическом и профессиональном обслуживании. За их состоянием нужно внимательно следить: поддерживать заданные рабочие функции, периодически производя текущий ремонт. Если же случилось засорение системы, то может возникнуть необходимость и в аварийном вмешательстве. Так вот, одним из предназначений канализационных емкостей является обеспечение возможности реализации всех перечисленных выше процессов.

Причем в очередной раз следует обратить внимание на преимущество именно железобетонных колодцев – только благодаря их надежности, долговечности и простоте монтажа, не требующей особых усилий. Они до сих пор остаются конкурентоспособными на рынке, еще и удерживающими лидирующие позиции. Эксперты в области строительства и обустройства канализаций авторитетно заявляют, что вряд ли в ближайшее время найдется «достойный соперник» железобетонным колодцам, потому как слишком значимы недостатки полимерных аналогов. Особенно часто они дают о себе знать в регионах с холодными зимами – редко когда пластиковый колодец исправно служит более 3-4 сезонов.

Элементы круглых колодцев с дном и без него

Строительство наружных канализационных сетей не обходится без монтажа колодцев, так как именно в них сосредоточена фасонная и запорная арматура.

Какими бывают колодцы

В зависимости от назначения, бетонный канализационный колодец может иметь тот или иной диаметр и глубину, отличаются и нюансы его обустройства. Прежде чем разбираться в нюансах строительства, необходимо понимать, какие изделия при этом используются. Вот с их обзора мы и начнём.

Структура

Ртак, канализационные колодцы сборные железобетонные — элементы:

• Донная плита;
• Кольца стеновые — формируют РєРѕСЂРїСѓСЃ колодца;
• Перекрытие (крышка), имеющее отверстие РїРѕРґ установку люка;
• Чугунный или пластиковый люк.

Это стандартная структура колодца, но существуют и варианты. Например, вместо плитного днища, в нижней части сооружения может быть установлено кольцо с дном.

Когда колодец располагается на проезжей части дороги, его верхним элементом является не крышка, а опорная плита, которая так же имеет отверстие под люк.

В отличие от крышки, опорная плита имеет прямоугольную форму — и это не случайно. Такая форма позволяет качественно распределить нагрузки на грунт вокруг колодца, минимизировав их по отношению к его стенкам.

Канализационные железобетонные колодцы могут быть и унифицированными. Это цельный цилиндрический блок СЃВ РґРЅРѕРј и уже готовым входным отверстием для трубы, усиленный металлической сеткой. Рх чаще всего применяют РїСЂРё строительстве ливневых водоотводных систем.

Назначение

Так как тип колодца определяется его назначением, рассмотрим каждый вариант более подробно:

• Смотровые канализационные бетонные колодцы устраивают в тех местах, РіРґРµ на трубопроводе предусмотрен РїРѕРІРѕСЂРѕС‚, объединяются РґРІРµ или более сетей, осуществляется переход от одного диаметра трубопровода РєВ РґСЂСѓРіРѕРјСѓ, или просто на длинных участках трассы.

Устройство смотрового колодца

В этих местах требуется производить профилактический осмотр труб, при необходимости — их прочистку. Поэтому устраиваемые здесь колодцы называются смотровыми.

При диаметре труб:

1. до 30 см их проектируют через каждые 35м;
2. до 60 см — через 50м;
3. от 60 до 140 см — через 75м;
4. более 140 см — через 150м.

• Ливневые резервуары предназначены для СЃР±РѕСЂР° дождевой РІРѕРґС‹ с проезжей части улиц и тротуаров. Р’РѕС‚ как раз для их устройства чаще всего и применяют унифицированные колодцы.

Ливневая канализация: колодец бетонный

• Колодцы-камеры специального назначения устраивают в тех местах, РіРґРµ канализация пересекается СЃВ РґСЂСѓРіРёРјРё подземными сетями. РџСЂРё этом РґСЂСѓРіРёРµ магистрали располагают выше канализационных.

Канализационный колодец из бетонных колец

• Отстойники или выгребные колодцы служат для очистки канализации от взвешенных (тяжёлых) частиц. Устанавливают их только в производственных или бытовых автономных системах.

Колодцы железобетонные канализационные в системе с тремя отстойниками

• Колодцы гасители (перепадные) — их функция заключается в том, чтобы поток РІРѕРґС‹ в самотечных системах РјРѕРі сбросить СЃРІРѕСЋ скорость. Если учесть, что падающая РІРѕРґР° создаёт определённые нагрузки, глубина таких колодцев может достигать 4Рј. Как вариант для трубопроводов с большим диаметром, на расстоянии РґРІСѓС… метров РґСЂСѓРі от друга сооружается сразу несколько колодцев.

Перепадные бетонные колодцы для канализации имеют глубину до четырёх метров

• Дренажные (фильтрующие) колодцы устраивают с целью очистки строчных РІРѕРґ. Вместо герметичного РґРЅР° СѓВ РЅРёС… дренажное основание, а в стенках имеется перфорация.

Фильтрующие бетонные колодцы канализационные монтируют из колец с перфорацией

Существует ещё и такой вариант, как колодец канализационный бетонный прямоугольный. В отличие от цилиндрических емкостей, их внутренний объём можно использовать более рационально.

Однако их монтаж достаточно сложен, и они не столь устойчивы к деформациям, поэтому на практике их применяют очень редко — да и то по большей части для трубопроводов с большим диаметром.

Квадратный колодец

На заметку: В автономных домашних сетях диаметры трубопроводов небольшие (до 300 мм), и колодцы обычно монтируют из круглых колец с метровым диаметром. В частном секторе, канализационный колодец из железобетонных колец д=2000 мм может использоваться лишь для устройства погреба или мини-бассейна.

Все сборные и унифицированные изделия, предназначенные для строительства дренажных и канализационных систем, изготавливают по ГОСТ 8020 из тяжёлого бетона класса В15-В22,5. Его морозостойкость в таких изделиях не может быть менее F150.

Требования СНиП к устройству канализационных колодцев

Все сооружения наружных канализационных сетей, к коим относятся и колодцы, строятся согласно СНиП 2.04.03. Расскажем вкратце, в чём выражаются требования данного документа.

Для смотровых колодцев

Ртак, мы уже выяснили, что смотровые колодцы должны устраиваться в точках присоединения трубопроводов, изменения их направления, отметки либо диаметра.

Причём, чем труба меньше, тем ближе должны быть точки контроля:

• Размер колодца в плане — как для производственной, так и для бытовой канализации, принимается так же в зависимости от диаметра (наибольшего).

Чертежи: железобетонный канализационный колодец

Соотношение диаметров трубопровода и колодца выглядит так:

1. Труба менее 0,6м — диаметр колодца 1м;
2. От 0,6 до 0,7м — 1,25м;
3. От 0,8 до 1м — 1,5м;
4. От 1м до 1,2м — 2м.

Если это поворотный вариант, то учитывается ещё и возможность размещения лотка:

• Если для трубопроводов малого диаметра и с глубиной заложения менее 120 СЃРј, можно проектировать колодцы с диаметром 70 СЃРј, то при заглублении отметки до трёх метров, размер круглого колодца в плане должен составлять РјРёРЅРёРјСѓРј 1,5Рј.
• Высота от днища до точки РѕРїРѕСЂС‹ перекрытия называется рабочей. В среднем для канализационного колодца РѕРЅР° составляет 180 СЃРј. В этой части, для СЃРїСѓСЃРєР° в неё должна быть предусмотрена навесная или стационарная лестница, либо стальные СЃРєРѕР±С‹. РџСЂРё глубине от полутора метров должно быть и ограждение.

Скобы для спуска монтируются в стенку колодца

• Горловина колодца принимается стандартная — 70 СЃРј, однако в поворотных точках, РіРґРµ чаще всего и случаются засоры, размеры лаза делают увеличенными с учётом необходимости опускания оборудования для прочистки.
• Люки устанавливают на 5-7 СЃРј выше земли, если это озеленённая территория; на 20 СЃРј, если это незастроенный участок; и заподлицо с покрытием, если он находится на проезжей части автодороги или тротуара.

На тротуаре люк устанавливается на одном уровне с покрытием

В случаях, РєРѕРіРґР° РґРЅРѕ колодца заглубляется ниже УГВ (СѓСЂРѕРІРЅСЏ грунтовых РІРѕРґ), обязательно должна выполняться его гидрозащита. Рзолируются так же и стенки — РјРёРЅРёРјСѓРј на полметра выше отметки РІРѕРґС‹.

Для перепадных колодцев

Устройство перепадного колодца позволяет уменьшить глубину залегания труб на отдельных участках трубопровода, благодаря чему уменьшается объём земляных работ, и значительно снижается цена системы в целом. В таком колодце происходит гашение скорости потока, что предупреждает риск возникновения гидроудара в трубопроводе.

На заметку: Отсутствие колодца-гасителя допускается только при перепадах менее 50 см, и при диаметре труб до 60 см. В этом случае, слив осуществляется в смотровом колодце.

Параметры проектируемых перепадных колодцев зависят от диаметра трубопровода и высоты перепада. На больших перепадах (до 6м), колодец представляет собой стояк, сечение которого соответствует сечению подводящей трубы (или чуть больше).

Чертёж гасительного колодца

• РџСЂРё этом над стояком проектируется приёмная РІРѕСЂРѕРЅРєР°, а в водобойной части — РїСЂРёСЏРјРѕРє с основанием, усиленным металлической плитой. На стояках малого диаметра (30 СЃРј и менее), вместо РїСЂРёСЏРјРєР° может быть устроено направляющее колено.

Вариант со стояком и направляющим коленом

Если канализация ливневая, то на перепадах до 1м могут предусматриваться водосливные колодцы с водобойными балками или решётками, количество которых зависит от разницы отметок.

К дождеприёмникам предъявляются так же предъявляются определённые требования

К дождеприёмникам и септикам предъявляются отдельные требования, но вдаваться в них сейчас мы не будем. Если это необходимо, откройте СНиП — и подробная инструкция к вашим услугам.

Мы же рассмотрим, как осуществляется устройство круглых сборных железобетонных канализационных колодцев из стеновых колец, так как эту работу очень многие домовладельцы стремятся выполнить своими руками.

Сборка колодца из стеновых колец

За основу возьмём колодец с диаметром в 1м и глубиной в 3м, возводимый на просадочных грунтах.

Этапность выполняемых работ

Любое строительное производство должно быть правильно организовано, тогда и результат будет на высоте. Работа по сооружению колодца не является исключением, и состоит из таких этапов:

Подготовка

В рамках подготовки к монтажу:

1. Производится разбивка места под строительство;
2. Зачищается территория от растительности;
3. Сносятся мешающие сооружения, если таковые имеются;
4. Прокладывается временная дорога или съезд.

После подготовительных работ можно приступать к закупке материалов. Кроме самих колец — в нашем случае это КС 10.9 в количестве трёх штук, понадобится 1 донная плита, 1 перекрытие, 1 люк, а так же цемент, песок и битумная мастика.

Монтаж

Теперь что касается непосредственно строительства.

Порядок работ будет выглядеть так:

1. Разрабатывается котлован, выравнивается и зачищается его дно;
2. Для обеспечения большей прочности грунта, основание обрабатывается жидким битумом и тщательно трамбуется;
3. Выполняется подготовка из бетона класса В3,5 — толщиной 10 см;
4. Монтируют лотки под трубы, которые будут входить в колодец и выходить из него, и усиливают их стальной сеткой;
5. Поверхность колец промазывают битумной мастикой;
6. Укладывается донная плита, поверх которой устанавливаются кольца;

• Стыки между кольцами зачеканивают цементным раствором Рњ50;
• Рзнутри поверхность колодца оштукатуривается;
• Производится обратная засыпка грунта, а на вводах труб устраиваются водоупорные замки;
• Р’РѕРєСЂСѓРі горловины сооружается бетонная отмостка — ширина 1,5Рј;

Колодец обязательно подвергают испытанию — но уже после того, как будет окончено строительство всего участка сети. Его заполняют водой на сутки, чтобы создать гидравлическое давление. Если при визуальном осмотре не обнаружено утечек воды, то резервуар прошёл испытание — и можно считать, что монтаж канализации из бетонных колец завершён.

Используемые источники:

• https://1beton.info/stroitelstvo/septic/kanalizatsiya-iz-betonnyh-kolets
• https://housetronic.ru/kanalizaciya/kolodec/ustrojstvo.html
• https://www.kanalizaciya-stroy.ru/zb_kolodcy.html
• https://beton-house.com/izdeliya/kommunikacii/kanalizacionnye-zhelezobetonnye-kolodcy-325
