Как выбрать трап для душа? Полное руководство для покупателей от интернет-магазина SantehDom.by

При обустройстве душевых, в случае отказа от применения заводского поддона, для обеспечения слива воды применяется трап. Это специальный элемент сантехнических коммуникаций, который собирает воду с душевой зоны и отводит ее в канализационный стояк или выгребную яму.

Как устроен трап

Устройство трапа состоят из следующих элементов:

Корпус.
Декоративная накладка.
Сифон.
Отводная горловина.

Корпус трапа в зависимости от устройства может иметь форму вытянутого лотка или круглой емкости, так называемой улитки. Он фиксируется в пол, поэтому является несъемной системой. Внутри корпуса располагается сифон. Он выполняет роль затвора, предотвращающего воздухообмен между канализационной трубой и помещением, в котором располагается устройство. К отводной горловине трапа подсоединяется труба, соединяющая сифон и канализационный сток. Для скрытия технической части устройства применяется декоративная решетка. Также она выполняет функции пола, поскольку на нее можно вставать ногами. Конструкция устройства может меняться в зависимости от технических особенностей корпуса. В ней могут предусматриваться дополнительные элементы. Вне зависимости от этого принцип работы трапа сохраняется.

Виды затворов

Любая конструкция душевого трапа имеет затвор, также известный как сифон. Существует 3 варианта его исполнения:

Мокрый.
Сухой.
Комбинированный.

Мокрый еще называют гидрозатвор. В нем создается водяная пробка, предотвращающая воздухообмен между канализацией и помещением. Такой вариант будет отличным решением для душевых, которые регулярно применяются хотя бы с частотой 2 раза в неделю. При более редком использовании существует вероятность того, что водяная пробка пересохнет, в результате чего запах из канализации будет беспрепятственно выходить в душевую.

Сухой встречается более редко. В нем предусматривается специальная мембрана, которая позволяет воде беспрепятственно сливаться в канализацию, но не дает возможность проходить воздуху с обратной стороны. Неоспоримым преимуществом такой конструкции является ее одинаковая эффективность как при частом пользовании душем, так и при редком применении. Сухой затвор будет идеальным решением в том случае, если душевое помещение не отапливается. Вода с трапа полностью сливается, поэтому внутри конструкции не образовывается лед.

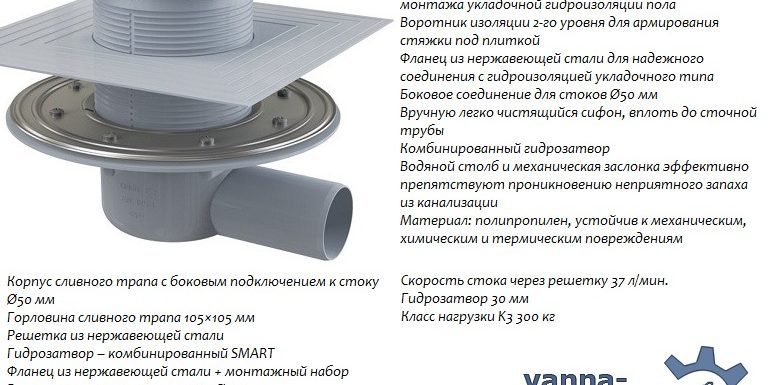

Также встречаются комбинированные трапы, у которых используется гидрозатвор и мембрана для дополнительной гарантии отсутствия газообмена с канализацией. Такой вариант обеспечивает более надежную защиту от распространения запаха канализации в душевой.

Отличие между вертикальным и горизонтальным трапами

Трап для душа может иметь 2 варианта подвода канализации:

Вертикальный.
Горизонтальный.

Вертикальный способ встречается довольно редко, поскольку в нем предусматривается, что сливное отверстие для соединения с канализацией располагается внизу поддона устройства. Такой вариант подсоединения возможен далеко не всегда. Неоспоримым преимуществом вертикального трапа является очень быстрый слив воды.

У горизонтального трапа выход для подключения к канализации располагается сбоку поддона. Этот вариант не требует переделки сливной коммуникации, поскольку позволяет без проблем присоединяться к уже имеющейся системе. При таком способе вода из трапа уходит гораздо медленнее.

Внешнее отличие между трапами

В продаже можно встретить трапы различных дизайнов, поэтому остановиться на выборе отдельного устройства довольно сложно.

При визуальном обзоре различных вариантов можно прийти к выводу, что все они бывают 2-х видов:

С круглым небольшим поддоном.
С широким лотком.

Фактически, чем шире поддон, тем лучше, поскольку он не дает воде застаиваться в душевой зоне. Квадратный небольшой трап стоит дешевле, при правильном обустройстве душевой зоны он может вполне справляться с поставленными задачами. Он устанавливается посредине. При этом напольная плитка укладывается таким образом, чтобы получить угол для стекания воды со всего периметра в центр, откуда она сможет вытечь в канализацию.

Отличие трапов по пропускной способности

Основным критерием выбора трапа является эффективность его водоотведения. Данный показатель отображает количество воды, которую устройство способно отводить за минуту. Это очень важный показатель, ведь если душевая способна подавать больше воды, чем сможет пропустить сифон, то в душевой зоне будет образовываться лужа.

Для определения необходимой пропускной способности трапа обычно берутся во внимание стандартные показания. Так, если лейка имеет диаметр 30 см, то за минуту она выливает от 5 до 15 л воды. Показатель каскадного душа составляет примерно 25-30 л в минуту. Таким образом, возможность слива должна быть не меньшей. Конечно, скорость выливания воды из лейки зависит не только от ее диаметра, но и фактического напора в водопроводной трубе. В идеале приобрести лейку раньше трапа и протестировать ее в своей системе, соединив с помощью гибкого шланга и подняв на необходимую высоту. Имея точные показатели выдаваемого объема воды за минуту, можно будет взять слив нужных параметров. Это исключит переплату за избыточный ресурс, который никогда не потребуется.

Материалы изготовления

Сантехнический трап для душа может быть сделан из нержавеющей стали или пластика. Последняя разновидность относится к более дешевому ценовому сегменту. Пластиковые элементы полностью скрыты от стороннего взгляда, в то время как их декоративная решетка изготовляется из более привлекательных материалов, таких как сталь или стекло. Хотя пластик и не столь устойчивый к механическому воздействию как металл, но он при правильной установке трапа вполне долговечный. Он нейтрален к химическим моющим средствам.

У трапов из нержавеющей стали все элементы изготовлены из этого материала. Такие изделия стоят дороже пластиковых, но фактически после установки у них видны только решетки. По этой причине никакого визуального преимущества у трапа из нержавейки нет.

Советы по выбору

Ассортимент представленных на рынке трапов действительно весьма обширен, поэтому бывает сложно определиться с выбором. Чтобы минимизировать ошибки и приобрести действительно подходящий трап для душа стоит учесть следующие советы:

При наличии ровного чернового пола стоит выбирать только трапы с минимальной высотой. Это позволит избежать необходимости применять дополнительную высокую стяжку, чтобы компенсировать высоту.
Нужно избегать квадратных трапов при желании оформлять пол душевой зоны крупной плиткой, поскольку она не позволит создать необходимый уклон. В этом случае лучше отдать предпочтение вытянутому в длину сливу в виде лотка. Большая площадь сбора воды компенсирует недостаток уклона для эффективного стекания воды в центр душа.
При отсутствии возможности обеспечить достаточный угол для фиксации сливной трубы следует использовать трап с большой пропускной способностью. Особенно, это актуально, если душевой поддон формируется выше уровня пола, когда сливная труба идет не напрямую, а с поворотами, замедляющими стекание воды.

От автора

Продолжаю технологические статьи для серии «душевой поддон в квартире». В прошлой статье про слив душа (Сделать слив из душа в квартире своими руками – сифон или трап для слива в полу), не уместил информацию о душевых трапах. Здесь наверстываю.

Что такое душевой трап?

Душевые трапы (трапы для душа, сливные трапы) это сантехническое устройство обеспечивающее сбор сливных вод в душевых кабинках (душах) и отвод воды в систему канализации. Кроме этого, сливной трап выполняет ряд специальных задач.

Кроме отвода воды из поддона или из душа без поддона, конструкция душевого трапа позволяет выполнять важные дополнительные задачи:

Заслон проникновению запахов из канализации в квартиру. Устройство трапа образует водяную пробку, которая перекрывает канализационные испарения без механических задвижек.
Ревизию (прочистку) канализации. Трап для душа легко разбирается и при необходимости, может служить отличным люком ревизии для прочистки канализации.
Фильтрацию сливных вод. Конструкция трапа позволяет задерживать крупный мусор, и не давать ему попасть в канализацию квартиры.

Кроме этого, в конструкции некоторых трапов добавляют дополнительные устройства, и функционал трапа еще больше расширяется. Например, на отводной трубе трапа ставят обратный клапан, который служит надёжной заслонкой канализационных вод при засоре канализации.

Конструкция душевого трапа

Чтобы дальше разобрать типы трапов для душевых кабин, вспомним его общую конструкцию.

Как видим на фото, конструкция трапа состоит:

Корпус (пластиковый);
Сифон (для осадка мусора);
Труба отводная (в проходных трапах подобных труб две);
Затвор, это воздушная заслонка от запахов;
Фланец прижимной;
Сливная декоративная решетка.

Потребительские параметры выбора трапа

Если «погуглить» запрос «душевой трап», то увидим самые разнообразные типы и виды этого устройства. Чем же руководствоваться при его выборе?

Высота трапа. У каждого душевого трапа есть параметр технической высоты, который показывает, насколько должен быть поднят уровень пола в душе от чернового пола. На фото вы видите, что высоты трапов разные и их выбор должен быть привязан к проекту душа.

типы трапов для душевых кабин по конструкции основания

типы трапов для душевых кабин по высоте

Количество выводов. Обычно у трапа один канализационный вывод. Это предполагает, что душевая кабина будет установлена последней в ряду сантехнических бытовых приборов. Если это не так, и за душем будет стоять раковина, то нужно выбирать трап с двумя выводами труб.

Дополнительные устройства. Если у вас низкие бортики в душе или душ сделан в полу без поддона, лучше выбрать трап с обратным клапаном, он обезопасит от обратного потока канализации при её засоре.

Декор решетки. Последний параметр в выборе трапа это внешний вид решетки. Здесь выбор огромен, но он не влияет на работу трапа. Хотя стоит отметить, что очень мелкая решетка требует частой очистки.

Два вида душевых трапов

Некоторые продавцы, различают два вида трапов для душа. Проводят они это разделение по конструкции трапа:

1. Первый вид, это стандартный трап. Он достаточно компактен, имеет форму в виде бочонка или коробки. Сливное отверстие такого трапа небольшое, круглое, реже квадратное.

Стандартный душевой трап

2. Второй вид трапа, называют душевой лоток. Он оправдывает своё называние. Это устройство, имеющее явную длину, по форме прямоугольный лоток с красивой декоративной крышкой.

Два душевых трапа и один душевой лоток

Различают два вида трапов, помимо внешнего вида:

Способ установки (есть каркас на ножках);
Увеличенная высота подъёма (сифон лотка значительно больше);
Пропускная способность по сливу. У лотков она значительно выше.
Цена. Душевые лотки (линейные трапы) принципиально дороже (цены внизу).

Из истории душевых трапов

Не нужно думать, что душевые трапы и лотки это новое изобретение человечества. Не самом деле, трапы попали во внимание общественности и появились в магазинах с модой на души в квартирах и домах. Ранее о трапах и душевых лотках говорили лишь в упоминании об общественных душевых в бассейнах, банях, душевых на работе.

Не нужно думать. Что эти трапы ушли в небытие. Они активно используются только не в квартирах. Хотя я уверен, что в общежитиях и коммунальных квартирах, могут оставаться подобные трапы в душевых.

Типы трапов для душевых кабин по материалам

Основной материал производства современных трапов это пластик. Однако, нужно отметить, что для производства трапов используют другие материалы:

Пластик сантехнический;
Сталь нержавеющая (чаще для производства лотков);
Чугун.

Конструкция затвора

Затвор трапа не позволяет запахам канализации проникать в помещение. Различают следующие типы затворов:

Гидравлические затворы. Работают только в отапливаемом помещении, но без теплых полов. Запах перекрывается остатками воды в трапе. Не работает при долгом неиспользовании душа.

Примечание: На рынке можно встретить трапы с «сухим гидрозатвором» (Завод Инокспром). Они перекрывают запахи как в осушенной, так и не осушенной системах.

Механический затвор. Для душевых без отопления, а также душевых частого использования. На трапе есть поворотный рычаг, который нужно закрывать при долгом неиспользовании.

Затвор обратным клапаном (универсальный). О нём я упоминал, на трубу слива ставится обратный клапан. Он перекрывает запахи и канализационные воды в случае аварии.

Сухой затвор. Перекрывает запахи механическими заслонами, вода не участвует в заслоне. При неиспользовании душа затвор закрыт и не дает запахам проникнуть в помещение. При использовании душа вода открывает заслонку. По типу заслонки различают следующие сухие затворы:

Мембрана. Мембрана сжимается при прохождении воды, после использования душа, возвращает свою форму.
Маятник. Вода сливается, маятник открывает слив, вода прекращает литься, маятник перекрывает слив.
Поплавок. Мембрана работает по типу поплавка.

Трапы с сухим затвором нужно выбирать для душа редкого пользования. Если душевой пользуются каждый день, без длительных перерывов, то можно остановиться на трапе с гидравлическим затвором (он более дешев). Если долго не пользоваться гидравлическим затвором, то вода в трапе испаряется и от душа идет неприятный запах канализации. Такие трапы затыкают тряпкой при длительном неиспользовании.

Декоративные решетки трапов

Декоративные решетки трапов выпускают:

Из пластика;
Из металла;
Керамической плитки.

Внешний вид решеток:

Квадрат;
Круг;
Прямоугольник;
Треугольник.

Способ установки

Последний параметр, различающий типы трапов для душевых кабин, это способ установки. Здесь следующие различия:

Точечный трап. Располагается в любом месте душа, чаше ближе к середине. Требует многоплоскостного уклона.

Пристенный (чаще лоток). По конструкции больше подходит для установки у стены душа. Требует уклона всего пола в душе.

Угловой. В угол душа. Требует конического уклона пола.

Встроенный щелевой. Монтируется в стену, для слива в стене делается щель. Отличается мощным отводом воды. Требует уклона и сложного монтажа.

Трап в стену

Для информации я сделал скрин реальных цен на душевые трапы:

Выводы

В сантехнике мало что, делается просто так. Большой выбор трапов определяется особенностями монтажа и использования душевых кабин. Типы трапов для душевых кабин выбираются прежде всего по особенностям монтажа и использования.

Если душем пользуются редко или в ванной есть теплый пол, то нужно выбирать трап с сухим затвором или обратным клапаном;
Если у вас низкие бортики душа или душ в полу, то нужен трап с обратным клапаном;
Если душ будет эксплуатироваться в усиленном режиме, то лучше выбрать душевой лоток (линейный трап);
Если у вас проблемы с уровнем канализации, то нужно подумать о трапе с дренажным насосом (о них в следующей статье).

Видео дренажный слив душа в стене

» alt=»»>

©www.otdelochnik24.ru

Еще статьи

ДомойСТРОИТЕЛЬСТВОТрап для душа в полу под плитку с гидрозатвором

Самостоятельная установка трапа для душа в полу под плитку с гидрозатвором отнимает много времени и сил. Стремление создать не только комфортные, но и приятные внешние условия душевой кабинки влечёт за собой изучение нюансов при выборе и монтаже трапа. Добиться отличного результата можно только изучив все этапы выполняемых работ. Рассмотрим ключевые особенности сливных отверстий, их отличия и процесс установки.

Установленный водный слив

Трапы и их основные особенности

Трапы различаются высотой, внешним видом и комплектацией. Решётка, устанавливаемая поверх сливного устройства, обычно имеет круглую или вытянутую форму. Материалы подбирают исходя из цены и назначения. Самые долгосрочные решётки – из стали. Изготавливают их также из хрома, стекла, латуни, пластмассы. Последние являются самыми распространёнными, но наименее прочными. Пластиковые решётки исправно отслуживают свой срок, но не впишутся в интерьер некоторых душевых.

Но решётка – дело вкуса и вещь декоративная, основательно подходят к выбору самого слива. Трапы разделяют на:

Точечные. Являются перекрытым решёткой сливом, через который уходит вода. Компактность позволяет установить такой вид слива в любом месте.
Линейные. Устанавливаются вдоль кабинки или в центре, вода уходит равномерно за счёт слива в виде продолговатого лотка.

Линейный слив в душевой

Линейные сливы лучше всего справляются со своей задачей за счёт распределения воды по всему трапу. Точный расчёт сливаемой воды позволяет отрегулировать длину при установке. Чаще всего монтируются в общие душевые комнаты с высоким объёмом потребляемой воды.

Трап в душ под плитку состоит из нескольких частей:

прочного корпуса;
решётки;
сливной герметизированной воронки;
сифона от неприятных ароматов;
выводящего канала в нижней части для слива.

Материал трапа зависит от характера назначения. В банях и бассейнах применяют чугунные трапы, несмотря за свой вес и сложный монтаж, они прочны и отлично справляются со сливом большого количества воды. В зданиях, к которым предъявляют высокие санитарные нормы, монтируют сливные отверстия из нержавеющей стали. Их не составляет труда почистить от накопившейся грязи и содержать в порядке. Антикоррозийные и прочные пластиковые трапы отлично подойдут для домашних условий. Однако, предпочтительнее будет сталь.

Трап из нержавеющей стали

Важную роль в выборе сливного отверстия играет его высота. Приемлемое значение – от 45 до 190 мм. Чем выше трап – тем эффективнее он сливает воду. Термостойкий слив для душа в полу под плитку справляется с большими температурами до 90 градусов по Цельсию.

Гидрозатвор, установленный в сифоне блокирует поступающие из канализации запахи. Но, если душ не используется продолжительное время, водосток засыхает, и сифон перестаёт функционировать. Поэтому важно выбрать – монтировать сухой затвор или водяной.

При сухом затворе сифон не будет пропускать запахи за счёт дополнительных затворок, перекрывающих водяной сток своим весом. Например, он обычно устанавливается при постройке бань. Трап для бани является важным элементом. Сливной трап для бани формирует затвор для воды, и блокирует появление газов в помещении. Сухой трап для бани изготавливается в трёх вариациях: мембранной, маятниковой и поплавочной.

Деревянный банный слив

В производственных и холодных помещениях трапы устанавливаются с затвором, устойчивым к минусовым температурам. Он имеет отдельное водоотводящее кольцо, через которое осуществляется слив при нарушении гидроизоляции.

При установке сливного отверстия важно замерить диаметр трубы из канализации – он должен подходить по диаметру выводящему патрубку. Эта часть слива бывает вертикального или горизонтального расположения. В частных домах трубы канализации обычно присоединяются снизу, поэтому устанавливается слив с вертикальным каналом. В остальных случаях подойдёт горизонтальное соединение, считающееся универсальным для жилых домов.

Ключевые критерии при выборе слива

Сливные устройства имеют широкий ассортимент и отличаются своим разнообразием, поэтому при выборе стоит учитывать параметры, от которых зависит эффективность трапа.

Для начала надо определиться с направлением слива. Душевой трап в полу под плитку с горизонтальным выводящим элементом имеет небольшую высоту и используется, если ширина стяжки ограничена. Вертикальный слив можно установить только в низко установленную канализацию.

Трап с вертикальным сливом

Пропускная способность слива должна быть минимум 0,4 литра в секунду. Рекомендуемая скорость – 2 л/с. Чем шире выходная трубка слива – тем лучше она пропускает воду. Выбор затвора в сифоне зависит от частоты использования душевой кабинки. Гидрозатвор требует постоянного наличия в сливе малого количества воды для защиты помещения от запахов, тогда как сухой блокирует их в любом состоянии.

Регулируемый по высоте слив для душа позволит подогнать размер при монтаже и точно состыковать его с плиткой на полу. Дешёвые модели не имеют функцию регулировки. В последнюю очередь, определившись с функциональными параметрами, ориентируются на внешний вид устанавливаемой решётки.

Пошаговая монтажная инструкция

Легче всего устанавливать слив для душевой кабины под плитку во время стройки, так как его монтаж указывается в проекте. В готовом помещении придётся полностью убирать половое покрытие для качественного монтажа. Желательно, чтобы канализационная труба полностью просматривалась на оголившемся основании. Чаще всего в домах стоят чугунные трубы, срок службы которых давно истёк, поэтому рекомендуется их полностью или частично заменить на пластиковые.

Схема смонтированного трапа

Необходимые монтажные инструменты

Монтаж трапа для душа в полу под плитку подразумевает постройку влагонепроницаемого полового покрытия. Ведра и миксер потребуются для размешивания раствора. Чтобы равномерно нанести его на поверхность используются шпатели и мастерки. При снятии покрытия пола применяют перфоратор.

Полный список рекомендуемых инструментов:

линейка с длинной рулеткой для измерения;
плиткорезы для плиточного покрытия;
всевозможные отвёртки и ключи;
кусачки.

Самое главное – слив в полной комплектации вместе с трубами и керамикой.

Подготовка напольного основания

Для начала надо проложить стыковую трубу в канализационную. Для этого она монтируется по диметру в канализацию под определённым уровнем уклона. Получившуюся конструкцию обрабатывают герметиком.

Слив, вмонтированный в канализацию

После монтажа предварительно измеряют высоту стяжки. Для этого применяют нивелир, определяющий необходимый размер пола в душе.

Подготовка основания подразумевает выполнение черновой стяжки:

Пол полностью очищают, убирая все дефекты.
Определяются с верхним краем черновой стяжки. Это обусловлено применением пенополистирола, который закладывается слоем в 5 см. Поэтому она обязана быть как минимум длиннее.
Полученную стяжку заливают. По возможности применяется лёгкий бетон, снижающий нагрузку и вес на стяжку. Отлично подойдёт пенобетон или армированные пеноблоки.

Для защиты от появления трещин вдоль стен устанавливается демпферная лента. Полученная конструкция сушится по строительным правилам в течение 2 недель.

Стяжка из бетона

Для качественной гидроизоляции используется нетвердеющая герметизирующая смазка, например, битумная. Она наносится на поверхность с нахлёстом на стены несколькими слоями с помощью кисти. Важно обмазать места возможного появления грибка и плесени. Мастика отлично выполняет функцию водонепроницаемости, образовывая собой эластичную плёнку. Надёжности добавит любой материал, которым заклеиваются все стыки покрытия. Поверх него также мажется мастика.

Пример гидроизоляционного покрытия

На конечном этапе подготовки основания выбирают местоположение слива. Размещать его стоит исходя из эстетических взглядов. В лучшем случае, слив располагается на месте убранной плитки, если она соответствует размеру. Форма отверстия может быть разной, от овальной до треугольной, но по возможности надо избегать лишней обрезки плитки.

Установка слива и реализация теплоизоляции

После подготовки основания, собранный корпус закрепляют в канализацию при помощи выводящего канала в нижней части трапа. Вокруг него создают теплоизоляцию. Для этого выбирают материал для теплоизоляции, обычно используют пенополистирол. Его разрезают на равномерные части, учитывая контуры канализационных труб. Теплоизолирующие параметры материала позволят сохранить температуру и не дадут промёрзнуть трапу.

По периметру изоляции производят стяжку демпферной лентой, либо более тонким слоем теплоизолирующего материала.

Устройство уклона полового покрытия и гидроизоляции

Готовый утеплитель с корпусом трапа закрывается армирующей сеткой для стяжки. Для слива воды важно обозначить уклон для слива. Поэтому устанавливаются специальные маячки, которые продаются в любом строительном магазине. Иногда, в комплектации трапа уже присутствуют такие направляющие планки, которые регулируются по длине. Собираются они в виде каркаса, который упрощает процесс заливки стяжки под определённым углом к сливу.

После установки маячков и необходимых замеров пол заливается раствором из цемента с песком. Сливное отверстие должно быть полностью покрыто раствором, на поверхности видимым остаётся только верх – фланец.

Легче всего уклон сделать к лоточному трапу за счёт его направления слива в одну сторону. К точечному сливу уклон обычно выполняется с 4 сторон, что технически сложнее. Сушится стяжка в течение 3-4 суток. На высушенную поверхность стелется гидроизоляционная подложка, обычно используется изопласт. При этом необходимо вырезать дырку для наружного отверстия и закрепить винтами материал по краям.

Завершающие работы

В смонтированный корпус трапа помещается сифон. Сверху подкладывается уплотнительное кольцо из резины, на которое ставится декоративная решётка. Учитывается высота финального полового слоя в виде плитки. Важно аккуратно нарезать плитку в местах стыков и использовать специальный плиточный клей. Сушится покрытие в течение 2 суток. Завершается установка трапа для душа в полу под плитку устранением швов между плитками.

Душевые кабинки популярны своей удобностью и практичным дизайном. Важным элементом является слив воды. Трап в напольном покрытии ванны бывает точечным или линейным.

Трап состоит из следующих элементов:

решетки и воронки для слива;
корпуса;
сифона и выводящего канала.

При монтаже трапа учитывается материал, из которого он будет изготовлен, а также форма. Пропускная способность сливного устройства должна быть не менее 0,4 л/с, оптимально — 2 л/с.

Процесс монтажа включает следующие этапы:

Прокладка стыковой трубы в канализационную трубу и заливка стяжки.
Установка слива и реализация теплоизоляции.
Монтаж сифона и решетки.

Монтаж трапа для слива можно сделать самому, правда это займет больше времени.

Сливной трап для душа или желобная система водоотведения является универсальной конструкцией, предназначенной для эффективного удаления неагрессивных жидкостей, включая воду, с напольной поверхности в специальных помещениях.

Сливной трап для душа

Длинный решётчатый трап для душевого отделения

Конструкционные характеристики и назначение

Трап для душа относится к категории сложных сантехнических устройств, и закрепляется непосредственно на трубопроводе через специальное напольное отверстие. В состав такой конструкции входят:

воронкообразный водоприёмник или корпус;
сифон, отвечающий за создание эффективного гидравлического затвора;
фланец, посредством которого выполняется герметичная фиксация гидроизолирующей мембранной части;
решетка, предотвращающая засор и выход из строя канализационной системы;
отводная муфтовая часть, присоединяемая к сливной части канализационной системы.

Схема сборки сливного трапа

В процессе эксплуатации сливного трапа всё устройство должно быть надёжно зафиксировано, а съёмная часть представлена только решетчатой накладкой. Значительная часть устройств душевого трапа устанавливается в пол, но некоторые модели встраиваются непосредственно в стену.

Декоративные решетки сливных трапов

Несмотря на кажущуюся простоту, сливные конструкции обладают широким функционалом:

транспортируют водный поток в канализационный стояк;
обеспечивают оптимальную герметичность стыка с полом;
осуществляют первичную фильтрацию сточных вод и предотвращают засор канализации.

Посредством встроенного гидравлического затвора предотвращается проникновение в помещение всех неприятных канализационных запахов.

Виды конструкций

В зависимости от особенностей применения и предназначения, сливные трапы могут различаться по нескольким параметрам, включая материал, используемый для изготовления, а также способ выполнения монтажных работ.

Разновидности сливных трапов

Виды трапов

Отличия по материалу

Отечественными и зарубежными производителями выпускаются сантехнические конструкции, выполненные из традиционных и современных материалов:

пластиковые канализационные трапы способны выдерживать значительные нагрузки, а также обладают устойчивостью к агрессивным рабочим средам. Небольшой вес упрощает процесс установки. Полимерные трапы отличаются долговечностью, простым уходом и легкой, очень удобной эксплуатацией;

Пластиковый вертикальный трап
чугунные канализационные трапы отличаются большим весом и, как правило, монтируются в промышленных условиях, где требуется обеспечить наибольшую пропускную способность и высокую износостойкость. Отдельные модели регулируются по высоте пола и используются при обустройстве, как душевых кабин, так и бассейнов, туалетов или лабораторных помещений;

Трап чугунный
стальные канализационные трапы изготавливаются из нержавейки, поэтому наиболее востребованы при установке в условиях повышенных санитарных норм. Стальной корпус и решетка такой конструкции обладают незначительным весом, долговечные и легко могут быть установлены самостоятельно.
Трап для душевой кабины, нержавейка

Трап из нержавейки

Трап из нержавейки 300х300 с вертикальным выпуском

В частных домовладениях и квартирах предпочтение рекомендуется отдавать легким, но надёжным, быстромонтируемым изделиям, пригодным для самостоятельной установки.

~~Сливной трап для душа~~

Отличия по установке и размерам

Различные виды трапов для душевого пола

Вертикальные элементы обладают большей пропускной способностью, но требуют специальных условий монтажа.

Трапы вертикальные

Схема вертикального трапа

Горизонтальные трапы могут использоваться в любых типах помещений, вне зависимости от этажности, поэтому относятся к категории наиболее популярных и часто применяемых сантехнических изделий. Размеры и высота значительной части моделей трапа варьируются в пределах 7,5-18,0 см. Верхняя решетка или лицевая панель может иметь круглую, квадратную или прямоугольную форму.

Трапы горизонтальные

Как правило, душевые трапы устанавливаются непосредственно в пол

Каналы с дренажными свойствами

Дренажного типа лотки-каналы для душа являются разновидностью традиционного сливного трапа и, при сохранении всей функциональности, отличаются особой, вытянутой формой. Узкие и продольные водозаборники располагаются в верхней части слива, и прикрыты декоративными накладками решетчатого типа.

Общий вид канала для душа

Душевой канал

Такой канал может монтироваться как в душевой зоне, так и в любой другой части помещения. Высокая пропускная способность дополняется большой площадью водосбора, что позволяет обеспечивать полноценный слив при значительном объеме водоподачи. Предпочтение такой конструкции отдаётся в «ливневых» и «водопадных» душах.

Новый уникальный погружной стакан гидрозатвора с двухступенчатой системой защиты

Душевые лотки и дренажные каналы

Варианты затворов

Вне зависимости от типа, конструкция оснащается специальной сифонной конфигурацией или затвором, предотвращающим попадание канализационного запаха в помещение:

наличие гидравлического затвора обеспечивает блокирование запаха водяной пробкой, поэтому конструкция получила название – мокрая система. Использование актуально в душах, которые эксплуатируются регулярно. При отсутствии систематического использование сантехническим прибором, может наблюдаться высыхание пробки или застой сточных вод, что нарушает блокирующую функцию затвора;

Так устроен гидрозатвор трапа
применение сухого затвора позволяет блокировать канализационные запахи посредством воздушного слоя. На сегодняшний день такой вариант конструкции относится к недостаточно эффективным и менее востребованным моделям, поэтому выпускается ограниченным числом производителей.

Принцип работы сухого затвора

Оптимальным вариантом, отличающимся высокой степенью надёжности, является применение универсальных систем затворов с двумя уровнями защиты, удачно совмещающих сухое и мокрое сдерживание запаха. Такое оборудование отличается оптимальным соотношением качественных характеристик и стоимости.

Самостоятельный монтаж

Качественные современные сливные трапы способны длительное время выдерживать максимальную нагрузку сточных вод, поэтому их монтаж должен быть правильным, с обеспечением герметичности шовных соединений и соблюдением всех санитарно-гигиенических норм. Грамотное выполнение установки позволит обеспечить дренажному устройству длительный эксплуатационный период при сохранении внешней привлекательности.

Подробный план монтажа сливного трапа

Подготовительные работы

Предварительный этап требует четкого определения размеров всех слоев напольного покрытия в зоне проведения монтажных работ.

Шаг 1. Определение изменения высоты трапа. Сливная система должна располагаться ровно, без выступов над напольным покрытием. Рекомендуемый угол наклона системы составляет полтора сантиметра на каждый метр поверхности.

Схема монтажа душевого трапа

Уклон душевого трапа

Шаг 2. Определение расположения конструкции. Отступ от стены должен определяться размерами напольной плитки и шовного соединения. Соблюдение такого правила позволяет минимизировать количество подгонов и резки отделочного плитного материала.

Определите расположение трапа

Шаг 3. Финишная разметка. Определение направления сливной сточной системы и места врезки в канализационный стояк.

В подготовительные работы включается приобретение расходных материалов, количество которых рассчитывается в соответствии с размерами душевого помещения:

пенополистирольные теплоизоляционные листы толщиной 50 мм;
Характеристики и размеры ЭППС
сухая строительная смесь на основе цемента для обустройства стяжки из расчёта 5,0-5,5 кг на каждый квадратный метр поверхности пола;
Сухие смеси для стяжки
гидроизолирующий мембранный материал в виде ленты, шириной 100 мм;
Демпферная лента для стяжки
мастика битумная на основе полимеров или каучука из расчёта 3,0-3,5 кг на квадратный метр поверхности пола;

Мастика битумная полимерная
пластиковый трубопровод, трап дренажный с крепежами и муфтами;
ПВХ трубы

Трап дренажный с декоративной решеткой
клей плиточный из расчёта 5,5 кг на квадратный метр поверхности пола.

Как выбрать плиточный клей для ванной

Для отделки в качестве напольного покрытия целесообразно использовать керамическую или керамогранитную плитку с нескользкой поверхностью, а также затирку и стандартный сантехнический герметик.

Противоскользящая плитка для ванной

Силиконовая затирка для швов между плитками

Изображение	Производитель / описание
	Герметик силиконовый белый 300 мл. UNIPAK
	Герметик силиконовый сантехнический Ceresit CS 15 (белый,прозрачный) 280 мл
	Клей-Герметик KWIK SEAL сантехнический белый 162 мл
	Сантехнический герметик Quickseal Medium — средней фиксации
	Герметик Henkel «Момент Гермент» санитарный силиконовый бесцветный, 85мл

Установка в душевых, располагаемых в старой застройке, может потребовать удаления старого покрытия и обустройства нового, имеющего встроенные сливные коммуникации. Демонтаж потребует использования перфоратора, зубила и молотка, после чего тщательно удаляется весь строительный мусор. Подготовленное к монтажу душевое помещение должно иметь чистое, как правило, бетонное основание, а также канализационную систему на выход из сантехнических приборов. Старые чугунные трубопроводы желательно заменить новыми пластиковыми трубами, которые более удобны для врезки патрубка от душевого трапа.

Проведены работы по демонтажу старых покрытий

Канализация подведена к поддону

Проложена демпферная лента

Черновая заливка стяжки

Подготовленное основание и сливной трап

Технология монтажа

Правильно подобранный сливной душевой трап обладает устойчивостью к коррозийным изменениям, а также характеризуется надёжностью и прочностью. При необходимости, такую конструкцию можно разобрать и выполнить самостоятельную очистку.

Шаг 1. Участки всех стыков пола и стен, а также углы, тщательно обрабатываются мастикой, предотвращающей попадание влаги, а также образования плесени и очагов грибкового поражения.

Шаг 2. Сборка и последующая установка сливной системы, которая должна располагаться на прямой линии между участком врезки в систему канализации и стыка напольных плиточных элементов.

Шаг 3. Врезка в канализацию и обработка соединения при помощи силиконового сантехнического герметика. При необходимости подсоединения сливных труб от большого количества сантехнических приборов, используется стандартный переходник на несколько выходов.

Шаг 4. Дополнительная теплоизоляция бетонного основания при помощи гранулированных или экструдированных пенополистирольных листов. Контуры установленных элементов отводной системы аккуратно вырезаются при помощи строительного ножа.

Дополнительная теплоизоляция бетонного основания

Укладка теплоизоляции

Укладка утеплителя и установка трапа

Устанавливаем сифон

На этом этапе можно заменить теплоизолирующие материалы обустройством цементно-песчаной стяжки.

Шаг 5. Прокладка вдоль всех стен пластиковых деформационных бордюров или демпферной самоклеящейся ленты.

Шаг 6. Замешивание цементного раствора и нанесение его на пенополистирольную поверхность слоем в 3,5-4,0 см. Укладываемая смесь должна полностью скрывать установленный слив без фланца. Выравнивание цементной смеси выполняется строительным правилом.

Изоляция

Стяжка

Дальнейшие работы нужно выполнять примерно через три-четыре дня, после того, как бетонная стяжка хорошо застынет и наберёт полную крепость.

Выполнение облицовки стен в период высыхания стяжки

Шаг 7. Подготовка из изопласта мембраной прокладки диаметром в 15-20 см с отверстием в центральной части, и последующая фиксация винтовым способом вокруг фланца.

Шаг 8. Дополнительный слой гидроизоляции также нужно обеспечить в углах, на участках стыков и по всей поверхности под душевой кабиной. После обработки грунтовым составом наносится слой обмазочной мастики.

Нанесение грунта

Дополнительный слой гидроизоляции и установка сливного патрубка

Шаг 9. Подсоединение сифона и решетчатой накладки с прокладкой в виде резинового уплотнительного кольца.

Уплотнительное кольцо

Гидроизоляция

При правильной установке, декоративная решетка может легко демонтироваться, делая доступным для работ внутреннюю часть сливного трапа. Накладку нужно прикрыть полиэтиленом, что предотвратит попадание цементного раствора внутрь сливной системы.

Шаг 10. Нанесение ещё одного слоя цементной стяжки. При расположении сливного отверстия в центральной части душевого помещения, в диагональном направлении устанавливаются направляющие, нижний угол которых должен сходиться у трапа. Полученный треугольник также заполняется смесью.

Направляющие

Заливка смеси

Заливка стяжки с уклоном

Твердеющую цементную смесь требуется периодически увлажнять и тщательно разравнивать. На заключительном этапе удаляются направляющие, а освободившееся пространство заливается цементной смесью.

Советы специалистов

Наиболее удобным, с точки зрения самостоятельного монтажа, надежности и долговечности, является приобретение и установка наиболее современных, уже готовых наборных конструкций, представленных перфорированным металлопластиком. На монтируемую поверхность стальных конструкций рекомендовано наносить свинцовый сурик.

Используемое при обустройстве сливного трапа керамическое напольное покрытие, обязательно должно соответствовать повышенным требованиям. Поверхность плитки не должна быть скользкой или впитывать значительное количество влаги. Уровень влагопоглощения должен составлять 1,5% или менее от веса самой плитки.

Отделочные работы

Трап установлен

Видео — Укладка плитки с уклоном под слив в душевой ч.1

Видео — Укладка плитки с уклоном под слив в душевой ч.2

Видео — Укладка плитки на пол,с уклоном под слив воды ч.3

Шероховатость поверхности повышает безопасность эксплуатации и предупреждает скольжение при попадании воды. Монтаж осуществляется на специальные клеевые контактные составы. Все шовные соединения между элементами плиточного покрытия заделываются исключительно водостойкой затиркой, которая может быть в тон основного покрытия или имеет контрастное окрашивание.

Слив в полу

Видео — Установка душевых трапов

Видео — Трап для душа в полу под плитку Alcaplast

Видео — Монтаж компактного трапа для душа

</ul>

При обустройстве душа возможны два варианта – с поддоном и с трапом в полу. Конструкции с поддоном более функциональны и разнообразнее по дизайну, зато стационарный душ с трапом занимает меньше места и обходится гораздо дешевле, особенно, если все работы по монтажу выполнять самостоятельно. Именно поэтому для практичных хозяев второй вариант предпочтительнее. Что же представляет собой трап для душа под плитку, как он устанавливается и в чем его преимущества?

Трап для душа в полу под плитку

Что такое трап для душа

Трапом называют устройство для слива, расположенное под полом. Для изготовления таких конструкций используют прочный пластик или нержавеющий металл, также популярны металлопластиковые модели.

Трап для душа в полу под плитку: современное решение для ванной комнаты

Основной функцией трапа является сбор и отведение грязной воды, но помимо этого он еще останавливает мусор, который вместе с водой попадает в сливную трубу, а также не дает проникать в помещение канализационным запахам. Если слив засорится, его без усилий можно прочистить, благодаря съемной решетке. Правильно смонтированный трап эффективно справляется со своей прямой задачей, и вода не растекается за границы душевого уголка.

Душевой уголок и трап в углу

Стандартный трап состоит из следующих элементов:

воронкообразный корпус, оснащенный фланцем и отводящим патрубком;
фильтрационная решетка;
лицевая съемная решетка;
сифон;
соединительная муфта.

Схема устройства линейного душевого трапа

Выпуск изготавливается вертикальным и горизонтальным: первый вид обладает лучшей пропускной способностью, второй удобнее в эксплуатации. При этом модели отличаются по виду патрубков, которые делятся на одиночные и проходные. Как правило, в обычной душевой кабине используются одиночные патрубки, проходные же применяются в случаях, когда к сливной трубе подводится сразу несколько устройств. Сифон оснащен затвором, сухим либо водным:

гидрозатвор – простая и дешевая система, в которой барьером для запахов служит вода. В случае испарения влаги канализационные запахи легко проникают в помещение, поэтому гидрозатвор не рекомендуется выбирать, если в ванной смонтированы теплые полы или душ используется нерегулярно;
сухой затвор – система имеет специальный клапан, который открывает отверстие под давлением поступающей воды и перекрывает, когда вода уходит в канализацию. Этот вариант более надежный, но со временем клапан загрязняется и хуже выполняет свои функции.

Душевой трап с сухим затвором

Разновидности канализационных трапов

В чем преимущества трапа? Такие конструкции способствуют визуальному расширению пространства, что особенно важно для маленьких помещений. Сейчас в продаже есть компактные модели складного душа, которые в закрытом состоянии практически не занимают места. И монтируются они именно с трапами, а не с поддонами. Кроме того, отсутствие поддона значительно упрощает уборку душевой, ведь на ровной поверхности не скапливаются отложения и грязь. Стоит также отметить, что сливной трап будет просто незаменим в случае затопления, если вдруг сломается кран или вы забудете выключить воду.

Душевой трап, схема установки

Что касается недостатков, то к ним можно отнести лишь более трудоемкий монтаж, по сравнению с обычным подключением к сливу.

Душевой трап-лоток

Разновидности конструкций

Сливные трапы представлены в широком ассортименте: модели отличаются размерами, формой, диаметром отверстия, комплектацией. По конструкции все они делятся на три типа: точечный, пристенный и линейный.

~~трап для душа~~

Точечный

Точечный трап является самым компактным по сравнению с другими видами – его размер обычно не превышает 15х15 см. Пропускная способность в среднем составляет 20-25 л в минуту. Наиболее востребованными считаются квадратные и прямоугольные модели, по форме плитки, способные гармонично вписаться в облицовку пола, но в продаже есть и круглые трапы. Отличительной особенностью точечных трапов является возможность их монтажа в любом месте ванной, главное – обеспечить равномерный уклон пола со всех сторон по направлению к сливу.

Комплектность: корпус трапа, верхняя декоративная решетка, механический гидрозатвор, металлическая сетка

Сливной трап точечный

Пристенный

Трап данного типа является наименее заметным, поскольку монтируется он с выпуском в стену. Решетка находится на стыке стены и пола и не нарушает рисунок плитки. Здесь уклон должен быть в одну сторону по направлению к решетке, угол наклона – около 2 градусов. Пристенные модели дороже традиционных трапов, так как отличаются высокой пропускной способностью – до 40 л в минуту. Из-за особенностей конструкции, установить такой трап можно лишь при первоначальном обустройстве помещения либо при капитальном ремонте, хотя непосредственно сам монтаж имеет простую технологию.

Geberit Duofix пристенный душевой трап

Линейный

Линейный трап, обладающий вытянутой прямоугольной формой, также называют дренажным каналом или душевым лотком. От традиционных моделей они отличаются не только внешним видом, но и своим устройством, хотя функции выполняют те же самые. Водозаборная часть выполнена в виде узкого канала, длина которого варьируется в пределах 30-120 см. Сверху конструкция закрывается декоративной решеткой, а подключение к канализации осуществляется по горизонтальной линии с небольшим уклоном, что является идеальным вариантом при недостатке пространства в полу, то есть, в квартирах.

Трап линейный 105 см для плитки толщиной 5-7 мм

Монтируют их вдоль стен по ширине либо по длине душевой кабины, в отдельных случаях допускается монтаж у входной зоны. Уклон пола обеспечивают в одну сторону — к трапу. Основным преимуществом таких моделей считается их высокая пропускная способность (до 60 л в минуту) и большая площадь сбора воды. По этой причине линейные трапы являются лучшим решением для кабин с тропическим и ливневым душем, где объем подачи воды довольно значительный.

У линейных трапов большая пропускная способность

Что касается внешнего вида: узкая декоративная решетка гармонично вписывается в облицовку пола и почти не привлекает внимания. Многие производители предлагают модели со специальными накладками, которые можно облицовывать той же плиткой или мозаикой, что и пол, а для слива остаются узкие и практически незаметные щели по обе стороны накладки. Материал, из которого изготавливаются решетки, легко очищается от мыльного налета и других загрязнений, не тускнеет, не стирается, сохраняет привлекательный вид на протяжении всего срока эксплуатации.

Линейный трап-невидимка

Выбор и установка трапа

На сегодняшний день самым востребованным видом трапа под плитку является линейный, а потому рассмотрим подробнее его устройство, характеристики, технологию монтажа.

Характеристики и критерии выбора линейных трапов

Линейный трап под плитку

Конструкция линейного трапа достаточно проста:

металлический либо пластиковый цельнолитой желоб с сифоном;
съемные фильтрационные решетки;
регулируемые ножки;
крепежные элементы.

В зависимости от модификации, трап может монтироваться под плитку толщиной 5-7 мм и 8-12 мм, что обозначается буквами В и А, соответственно, на конце товарного кода. Декоративные решетки обычно в комплект не входят и подбираются отдельно. Производители выпускают трапы из нержавейки и пластика, причем особых различий, кроме срока службы, в эксплуатационных характеристиках нет. Пластиковые изделия гораздо легче и дешевле, и многие хозяева предпочитают для своей душевой именно их.

Технические характеристики линейного трапа:

длина желоба – 30-120 см;
общая высота – 9-15 см;
регулируемая высота сифона – 3,5-5 см;
пропускная способность 0,8-1 л/сек.

При выборе нужно отдавать предпочтение моделям с комбинированными затворами, в которых совмещены сухой и мокрый способ удерживания запахов. Такие конструкции признаны наиболее надежными.

Трап AlcaPlast APV1324 (комбинированный затвор SMART, с зажимным фланцем)

Рассмотрим, как работают комбинированные затворы. В корпусе сифона находится пластиковая вставка меньшего размера, состоящая из основания и двух стаканов по краям. Дно у стаканов выполнено в виде створок, которые под напором воды открываются наружу, то есть, вниз. Как только вода из стаканов выходит в сифон, створки под действием специального грузика возвращаются на место. Это сухой затвор.

Сам сифон разделен на три части – две боковых и отделение со сливным отверстием. Вода по желобу сначала направляется к центру трапа, стекает в стаканы, после чего попадает в боковые отделы сифона. Когда они заполнятся до определенного уровня, вода начнет переливаться через разделяющие бортики и стекать в центральный отдел, а оттуда – в канализацию. Но не весь объем, а лишь его часть – оставшаяся вода будет служить барьером для канализационных запахов. Это мокрый затвор.

Разумеется, можно приобрести трап с одним видом затвора и немного на этом сэкономить, но впоследствии такая экономия может обернуться большим разочарованием. При редком, нерегулярном использовании душа вода в гидрозатворе пересыхает либо застаивается, и в обоих случаях это является причиной появления стойкого неприятного запаха в помещении. Трапы с сухим затвором немного надежнее, но со временем удерживающие клапаны хуже справляются со своими функциями, и конструкцию приходится менять.

Еще одним важным критерием при выборе трапа является его пропускная способность. Здесь нужно учитывать особенности душевой системы, которую вы собираетесь устанавливать. Например, стандартный верхний душ диаметром 30 см обычно подает от 5 до 15 л в минуту, а каскадный душ – минимум 25 л. При этом специалисты рекомендуют подбирать пропускную способность с запасом, то есть, увеличить предполагаемый объем воды на 5-7%.

Душевые трапы, характеристики

Таблица. Популярные модели линейных трапов

Наименование	Описание	Размеры
TECE TECElinus	Немецкая модель с гидрозатвором и прямым выпуском. Выполнена из нержавеющей стали. Пропускная способность равняется 48 л в минуту, конструкция выдерживает нагрузку до 300 кг. В комплектацию входит сифон, опоры, гидроизолирующая прокладка.
AlcaPlast APZ1 300	Трап от компании AlcaPlast, Чехия. Конструкция выполнена из нержавеющей стали, оснащена гидрозатвором. Пропускная способность равняется 60 л в минуту. Вместо ножек используются специальные опоры по бокам желоба.
ACO SHOWERDRAIN	Модель немецкого производства, выполнена из ABS пластика. Пропускная способность равняется 59 л в минуту, сифон оснащен гидрозатвором. Конструкция имеет боковой выпуск, легко разбирается для прочистки стока. Декоративная решетка не входит в комплект, ее нужно заказывать отдельно.
Zorg Sanitary ZR T3	Еще одна популярная чешская модель с гидрозатвором и боковым выпуском. Материал изготовления – нержавеющая сталь. Пропускная способность равняется 35 л в минуту. Комплектуется сифоном, опорами, гидроизолирующей прокладкой.
VIEGA VISIGN	Трап производства Германии, с улучшенными характеристиками. Конструкция имеет защиту от срыва затвора, компенсатор высоты, съемную погружную трубу, сетчатый фильтр. Пропускная способность равняется 48 л в минуту.

Установка трапа своими руками

Установка линейного трапа имеет простую технологию, но требует определенных физических усилий и старания. Для начала необходимо выбрать оптимальное расположение трапа и подготовить основание: выровнять и утеплить пол, вывести сливную трубу с обязательным уклоном около 3 мм на погонный метр.

Совет. Выбирать местоположение трапа необходимо с таким расчетом, чтобы между ним и стеной можно было уложить кратное число плиток. Это упростит процесс облицовки, меньше придется плитку подрезать, и сам пол будет смотреться привлекательнее.

Перед началом монтажа следует проверить комплектацию изделия и убедиться, что все необходимые в работе элементы присутствуют:

желоб с сифоном, выполненный из пластика;
гидроизоляционная лента;
крепежи;
регулируемые ножки.

Шаг 1. Берут сифон, вставляют в него уплотнительную прокладку.

Установка прокладки

Шаг 2. Сверху укладывают желоб, совмещают сливные отверстия с сифоном, вставляют внутрь муфту.

Установка желоба

Установка муфты

Шаг 3. На подготовленное основание ставят собранную конструкцию, после чего разворачивают выпуск сифона так, чтобы он находился на прямой линии с выпуском канализационной трубы.

Установка трапа

Выпуск канализации и сифона на одной линии

Шаг 4. Закрывают отверстие на трапе специальной крышкой.

Установка заглушки

Шаг 5. Проверяют уклон пола уровнем – он должен быть не менее 2% от края стяжки до бортика желоба.

Проверка уклона

Шаг 6. К трапу приставляют ножки и отмеряют нужную высоту. После этого ножки раскручивают, обрезают ножовкой лишнее, снова собирают и устанавливают под желоб.

Ножки подрезают до нужной длины

Схема сборки

Шаг 7. Карандашом намечают на основании расположение ножек.

Наметка положения ножек

Шаг 8. Желоб снимают, обезжиривают его поверхность с тыльной стороны, отгибают по бокам скобы.

Обезжиривание

Шаг 9. С верхней плоскости ножек снимают защитные наклейки и укладывают сверху трап.

Необходимо снять наклейки

Трап приклеен к ножкам

Шаг 10. Замеряют точное расстояние от края патрубка до края сливной трубы.

Шаг 11. Пластиковую трубу, с помощью которой трап будет подсоединяться к сливу, обрезают ножовкой до нужной длины, края среза обрабатывают рашпилем.

Обрезка трубы, зачистка заусенцев

Шаг 12. Трубу соединяют с патрубком и сливной трубой, места соединения промазывают клеем для ПВХ изделий.

Подсоединение патрубка

Шаг 13. Проверяют уклон в сторону канализационного слива и горизонтальность самого трапа. При необходимости выполняют регулировку высоты при помощи гаек на ножках.

Проверка положения трапа

Шаг 14. Замешивают и заливают стяжку так, чтобы раствор доходил до края бортика желоба. Выравнивают поверхность стяжки правилом.

Заливка стяжки

Шаг 15. После высыхания стяжки поверхность трапа снова протирают и обезжиривают, затем наклеивают сверху гидроизолирующий материал. Гидроизоляция должна закрывать бортики желоба и выходить за пределы трапа на 10-15 см, в том числе и с заходом на стены.

Шаг 16. По периметру желоба с помощью крепежей фиксируют раму для решетки.

Фиксация рамы для решетки

Шаг 17. Поверхность стен и пола грунтуют, затем укладывают плитку.

Нанесение грунта перед отделочными работами

После высыхания плитки и ее затирки, трап тщательно протирают, снимают со сливного отверстия защитную крышку и укладывают декоративную решетку.

Видео — Трап для душа в полу под плитку

Используемые источники:

https://tehpribory.ru/glavnaia/oborudovanie/trap-dlia-dusha.html
https://www.otdelochnik24.ru/2017/10/13/tipy-trapov-dlya-dushevyh-kabin/
https://samstroy.com/%d1%82%d1%80%d0%b0%d0%bf-%d0%b4%d0%bb%d1%8f-%d0%b4%d1%83%d1%88%d0%b0-%d0%b2-%d0%bf%d0%be%d0%bb%d1%83-%d0%bf%d0%be%d0%b4-%d0%bf%d0%bb%d0%b8%d1%82%d0%ba%d1%83-%d1%81-%d0%b3%d0%b8%d0%b4%d1%80%d0%be%d0%b7/
https://vanna-expert.ru/truby/slivnoy-trap-dlya-dusha.html
https://vanna-expert.ru/santekhnika/trap-dlya-dusha-v-polu-pod-plitku.html

Канализационные трапы: разновидности, характеристики и советы по выбору
