Канализационные колодцы: устройство и тонкости эксплуатации

Содержание

Все владельцы частных домов задумываются об обустройстве коммуникационных и иных систем жизнеобеспечения. Канализационные колодцы должны присутствовать в каждом доме, поэтому необходимо изучить устройство и тонкости эксплуатации подобных сооружений.

Особенности

В любой водоотводящей системе должен присутствовать канализационный колодец или камера. Подобное оснащение должно располагаться на входе в септик, который находится на загородном участке. Также канализационные сооружения обладают другим названием – мокрый или дренажный колодец.

Канализация автономного вида – это сложный типовой проект инженерной системы, для установки которой потребуются сантехнические и строительные знания. Ключевой компонент каждой автономной канализации – специальный колодец.

В системе должно располагаться несколько колодцев:

• смотровой;
• поворотный;
• колодец под отходы хозяйственного характера;
• колодец для дождевой воды.

Собственник загородного владения должен разбираться в особенностях и различиях каждого типа сооружений.

Особенности создания канализационных колодцев описаны в санитарных и технических нормах СНиП. Документы описывают расположение колодцев, осуществление разметок и необходимость предварительной подготовки.

Особенности обустройства согласно СНиП заключаются в следующем:

• перед работами нужно определиться, в каком месте будет находиться колодец;
• на местности потребуется создание разметки;
• деревья с кустарниками, которые мешают строительным работам, должны быть выкорчеваны;
• к строительной площадке нужно обеспечить незатруднительный проезд техники;
• потребуется составление подробной схемы, которая согласовывается с водоканалом и соседями.

К канализационным колодцам предъявляются следующие технические требования:

• смотровые сооружения должны располагаться с шагом 30-40 м, если диаметр люка составляет 15 см, или 50 м – при диаметре в 20 см;
• на каждом трубопроводном загибе, а также в местах ответвления патрубка должны располагаться колодцы поворотного типа;
• в местах, где диаметр труб меняется или присутствует резкий уклон, потребуется установка перепадного колодца;
• между накопительным колодцем и жилым помещением должно присутствовать минимальное расстояние 3 м;
• диаметр современного колодца для канализации может составлять 40-70 см, для выпускного отверстия допускается использование вспомогательных труб.

Устройство и предназначение

Накопительные колодцы необходимы только для канализации автономного типа. Сооружения перепадного типа применяются во время соединения домашней канализации с центральной магистралью. Поворотные и смотровые конструкции могут устанавливаться в автономной системе или трубопроводной, которая подключена к общественным магистралям.

Фильтрационные колодцы можно использовать для стока с чистой водой, в которой отсутствуют вредные вещества (для ливневой системы, стоков с душевых кабин или ванны).

Не допускается фильтрация воды из стиральных и посудомоечных машин, так как в составе жидкости содержатся агрессивные компоненты.

Высота домашних колодцев не должна быть более 2,5 м. Диаметр кольца может составлять один метр. Так как почва может иметь разный состав, то размеры колодца нельзя точно определить. Если объема в один метр недостаточно, то рядом следует устанавливать второе сооружение при помощи переливной трубы.

Канализационные колодцы могут обладать любой формой. Существуют круглые, прямоугольные, квадратные типы сооружений. Устройство лотков может состоять из бетонных колец, кирпичей или готовых пластиковых емкостей.

Строение колодца для канализации представляет собой любую форму, в которой присутствуют следующие компоненты:

• лоток;
• основание;
• рабочая камера;
• горловина;
• люк.

В основе технической конструкции присутствует лоток, который производится из бетона М200 с применением опалубки. Допускается применение кирпича, бутовых камней или железобетонных блоков.

В комплектации смотровой шахты обычно присутствуют некоторые рабочие элементы.

• Каркас с армированием, который может обладать квадратным сечением или круглой формой. Внутри должна располагаться лестничная конструкция.
• Плита перекрытия, в которой присутствует отверстие для люка.
• Рабочий люк. Он может обладать круглой или квадратной формой. На внешней стороне должно присутствовать обозначение, которое показывает тип колодца.
• В качестве основного материала для армирующего каркаса используется железобетон. Монтаж детали осуществляется с помощью бетонного кольца. Днище представляет собой плиту круглой формы.
• Дно колодца можно заливать раствором бетона, который поступает в основание опалубки.
• Сверху конструкции должна находиться крышка.

Люки могут изготавливаться из нескольких материалов:

• чугуна;
• стали;
• полимера.

Стальной люк – это самый прочный вариант. Если колодец смотрового типа располагается на дороге с интенсивным движением, рекомендуются металлические или чугунные детали.

Виды

Существует несколько разновидностей колодцев, которые различаются по своему назначению и функциям.

Смотровой

Второе название такого колодца – ревизионный, контрольный. Он создается для доступа к коммуникационным линиям, которые находятся под землей. Трубы с коллекторами водоотводящей системы заменяются обычными лотками. Подобный вид конструкции оптимален для мест, где присутствует смена направления, уклона или диаметра, а также в месте соединения на удлиненных и прямых участках. Колодец позволяет проверить необходимость очистки канализации.

Поворотный

Если на магистрали присутствует угол или поворот, превышающий значение в 45 градусов, потребуется оборудование поворотного колодца. Также он необходим в местах соединений и разветвления сетки. Единовременно такая конструкция может использоваться, как смотровое сооружение.

Перепадной

Используется при объединениях трубопровода, глубина которых может различаться. С помощью перепадных конструкций можно подключить канализационные трубы выше лотка.

Колодец предназначен для следующих целей:

• объединение канализационного выпуска с коллекторами глубокой закладки;
• для обхода мест, в которых подземные сооружения пересекаются;
• для исключения высоких скоростей сточных вод, которые возникают из-за высокого уклона на участке.

Распределительный

Распределительные колодцы применяются в ливневых очистных системах для контроля потоков ливневого и талого характера. Помимо этого сооружения, система состоит из пескоотделителя, сорбционного фильтра, маслобензоотделителя и колодца для сбора проб.

Распределительное сооружение представляет собой емкость в форме цилиндра с армированным стеклопластиком, на котором присутствует входная горловина. Горловина должна плотно закрываться крышкой.

В корпусе присутствует несколько отверстий:

• для приемки воды;
• отверстия для отведения жидкости.

Все отверстия располагаются на разных уровнях.

Сооружение работает по принципу простой пропускной способности поверхностной воды с последующим очищением и утилизацией при функционале в штатном режиме. На колодец возложена задача, которая заключена в возможности осуществлять деятельность в экстремальном режиме.

Устройство способно бесперебойно функционировать при массовых поступлениях лишней воды из ливневки, направляя жидкость в отводной патрубок. По нему вода уходит в резервные отстойники или пруды для водоотведения.

Конструкция отличается простотой, поэтому колодец всегда располагается в свободном доступе для проведения регламентных работ.

Переливной

Переливные колодцы называют еще переливными септиками. Они представляют собой несколько накопителей, которые соединяются с помощью труб перепускного типа на верхнем уровне. Сооружение создается для сбора канализационных стоков. Примеси нерастворимого характера скапливаются на дне первого накопителя. Очищенная жидкость стекает по наклонным трубам в следующий резервуар.

В системе осуществляется разделение твердых и жидких фаз канализационных стоков.

Переливные колодцы отличаются тем, что им не нужно вспомогательное оборудование и электричество.

Накопительный

Накопительные конструкции – это современная и экологически безопасная версия выгребной ямы.

Сооружение обладает значительным перечнем преимуществ:

• объем резервуара может достигать 2-50 тысяч литров, поэтому можно подобрать изделие для любых целей;
• такие колодцы не способствуют загрязнению участка;
• рядом с канализацией не наблюдается неприятный аромат.

Часто пользователи отдают предпочтение подземным колодцам, которые повышают эстетические качества территории.

Материалы изготовления

В производстве используются такие материалы.

Полимерные

Полимерные колодцы – самые распространенные вариации таких устройств. Некоторые пользователи применяют нетрадиционные способы для их производства, которые заключаются в использовании автомобильной резины. Подобный способ считается самым простым и малозатратным. Однако подобное решение не отличается герметичностью и длительным сроком эксплуатации.

Пластиковые

Пластик – это наиболее простое и долговечное сырье для обустройства колодцев. В продаже присутствуют готовые модели из полимеров, также можно создать такое сооружение своими руками. Для этого потребуется использование гофрированной трубы и пластиковой плиты. Для строительства нужны небольшие затраты наряду с определенными навыками.

Достоинства пластика:

• небольшая масса;
• высокий уровень надежности и прочности;
• заменимость нижнего лотка;
• все элементы герметичны;
• можно заказать емкость любого размера.

Недостатки:

• высокая цена;
• заданная глубина размещения;
• часто пластик является неразборным изделием.

Модели разборного типа наделены универсальностью, так как глубина может увеличиваться или уменьшаться. Чаще всего колодцы из пластика применяются в роли поворотных или смотровых сооружений. Однако за счет герметичности такие конструкции можно использовать вместо водосборника. Откачка жидкости осуществляется при помощи насосной станции.

Железобетонные

Железобетон является классическим материалом для обустройства канализации. Строительство производится из бетонных колец с дальнейшей обработкой всех стыков герметиком. Подобные выгребные ямы отличаются большой функциональностью.

К достоинствам относятся следующие критерии:

• универсальные характеристики;
• длительный срок службы, который превышает 50 лет;
• быстрый монтаж;
• высокие показатели прочности;
• надежность материала;
• доступная ценовая категория.

Недостатки:

• большая масса;
• для монтажа потребуется использование лебедки и другого специального оборудования.

Подобные резервуары часто применяются в роли смотровых сооружений при значительной глубине нахождения трубопровода. Благодаря качественной герметизации бетонные изделия могут играть роль водосборников.

Обустройство

Перед строительными работами потребуется произведение расчетов необходимого объема, а также определение расположения колодца. При осуществлении расчетов нужно учитывать общее число санузлов и людей, которые проживают в доме. Объем колодца зависит от количества используемой воды.

Если сооружение создается для домашнего использования, то высота должна составлять 2-2,5 метра. Чтобы определиться с необходимым диаметром, потребуется узнать объем. Объем резервуара должен предусматривать запас на полтора месяца.

Чтобы рассчитать необходимый объем колодца с круглым сечением, потребуется узнать приблизительные расходы воды за месяц.

Для расчетов используется формула:

V = L х 3,14 х R2.

V – это расход воды в месяц;

L – высота сооружения;

R – значение радиуса в квадрате.

Чтобы найти радиус, потребуется извлечь квадратный корень из V/ (3,14 х L).

Для вычисления диаметра сечения колодца потребуется увеличить радиус в два раза.

Установка канализационного колодца из железобетонных колец

Кольца из бетона пользуются широким спросом на коммунальных предприятиях, которые обслуживают и прокладывают подземные трубопроводы. Также они используются для создания дренажных и ливневых канализационных систем, коллекторов. Подобный материал не обладает аналогами в своей сфере.

Благодаря высоким эксплуатационным качествам можно использовать железобетон в любых климатических условиях. За счет большого перечня преимуществ колодцы из бетона пользуются большой популярностью.

Преимущества бетонных колец для колодцев:

• доступная ценовая категория;
• оперативность монтажа;
• легкость гидроизоляции;
• высокий уровень прочности;
• длительный срок службы;
• правильность геометрических форм;
• кольца плотно прилегают друг к другу, оставшиеся зазоры легко ликвидируются, поэтому герметизация находится на высоком уровне.

Также бетонные кольца обладают и недостатками:

• низкая устойчивость к раскалыванию;
• кольца имеют склонность к растрескиванию;
• монтаж и транспортировка может производиться только с помощью специализированной техники;
• большой вес требует затрат на доставку и установку.

Чтобы построить канализационный колодец из бетонных колец своими руками потребуются выполнить ряд мероприятий.

• Нужно разработать схему, в которой будут отображены все расчеты и количество материалов.
• Потребуется оборудование котлована, которое заключается в раскопке ямы согласно необходимым параметрам.
• После создания котлована необходимо выполнить работы с днищем сооружения.
• Осуществление монтажа первого кольца, которое усаживается на раствор из бетона.
• Производится ввод трубы в кольцо отверстия.
• Все щели, которые присутствуют на стыках, следует плотно замазать герметиком.
• Монтаж остальных колец производится таким образом, чтобы замки совпадали по своему положению. Все щели на стыках также обрабатываются герметиком.
• Поверх полученного сооружения укладывается бетонная плита с люком.

Обустройство кирпичных колодцев

Чтобы обустроить колодец из кирпича, нужно обладать определенными навыками и знаниями, поскольку необходимо производить мероприятия по установке рамы и иных конструкций, а также работы по внешнему и внутреннему оформлению колодца. В работе используется только красный кирпич либо природный камень.

В качестве соединительного материала применяется цементный раствор, который производится из речного песка. Также для создания колодца потребуются скобы, круглая рама, арматура и анкеры.

Ниже представлено пошаговое руководство по обустройству кирпичного колодца.

• После того как произведены расчеты габаритов и объема сооружения, потребуется нанесение разметок будущего котлована.
• Если котлован будет обладать небольшим размером, то его можно вырыть вручную или же обратиться за услугами экскаватора.
• В днище образованного котлована обустраивается опалубок, который заливается цементным раствором. Толщина слоя должна составлять 20 см.
• Раствор должен остывать неделю. Периодически его следует смачивать водой.
• Затем можно приступать к кладке стен на растворе цемента.

• Образованные стены нужно оштукатурить раствором цемента.
• После полимеризации осуществляется процесс железнения штукатурки.
• Формирование днища осуществляется на основании назначения сооружения.
• Затем необходимо выполнить гидроизоляцию высохшего слоя штукатурки. Для этого внутренняя поверхность колодца покрывается мастикой или горячим битумом.
• Трубы вставляются в подготовленные отверстия. Зазоры следует уплотнить силиконом.
• Зазоры, которые присутствуют между котлованом и стенами, следует засыпать.
• В сливных колодцах предусматривается вентиляция, для создания которой используется пластиковая труба. На трубу следует надеть грибок.
• Край сооружения засыпается землей. Основание колодца должно возвышаться над почвой на 10 см.

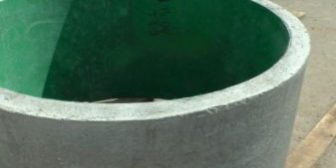

Футеровка

Футеровка канализационного колодца представляет собой оснащение сооружения вспомогательным защитным слоем из полипропилена или полимеров. Этот слой обеспечивает защиту против вредного влияния раздражителей внешнего характера. В автономных канализациях футеровка считается обязательным мероприятием.

С помощью футеровки можно защитить сооружение от нагрузок механического характера, воздействия химических реагентов, перепадов температуры и физического давления.

Это наиболее усовершенствованный способ гидроизоляции колодца, так как полиэтиленовые панели обладают всеми нужными характеристиками.

Реализация технологии осуществляется с помощью кислотоупорных средств, которые представляют собой цилиндр. Элемент понижает вредное воздействие на подложку, исключая контакт с агрессивными веществами на колодец. Также пользуется спросом футеровка с помощью канализационного напыления.

Специальные препараты создаются из ПВХ, полипропилена и полиэтилена. В некоторых случаях допускается применение фторопласта или бетонных изделий. Панели из бетона заливают бетонным раствором и монтируют на опалубке или же непосредственно в рабочую среду.

Во время процесса укладки следует пользоваться монтажными профилями и анкерами. Установка предполагает экструзионную сварку, которую невозможно сделать своими руками, поэтому большинство пользователей используют кольца из пластика. Они монтируются в кольца из бетона и полиэтилена. Толщина стен составляет около 2-8 мм.

Установка устройств сопровождается следующими мероприятиями:

• полная просушка колодца;
• промывка стен;
• для устранения дефектов необходимо использовать раствор из цемента;
• наносится клеевое средство;
• на клеевую основу устанавливаются панели из полипропилена или полиэтилена;
• листы должны плотно соприкасаться между собой;
• наносится раствор для следующего уровня;
• спайка соединений производится с помощью строительного фена;
• завершается мероприятие проверкой на герметичность.

Обслуживание

За канализационными колодцами следует следить и производить своевременное обслуживание. В некоторых случаях может потребоваться ремонт. Чаще всего наблюдается разгерметизация швов. Чтобы заделать швы, можно воспользоваться цементным раствором, замес которого осуществляется на основе ПВХ-клея.

В работе следует пользоваться щеткой для работы с металлом, молотком, шпателем и составом для герметизации.

Устранение разгерметизации состоит из нескольких шагов, описанных ниже.

• Сначала нужно удалить остатки старого раствора. Швы потребуется обеспылить, чтобы новый раствор качественно закрепился на основании.
• Подготовленный шов смазывается раствором. Если швы большие, нужно раскопать грунт рядом с колодцем и осуществить отделку снаружи.
• Затем потребуется создание гидроизоляционного слоя. Для этого используется битумная мастика.

Также часто встречается смещение колец. Для осуществления ремонтных работ потребуется частичный разбор сооружения. Нужно освободить кольца и собрать заново, скрепляя при помощи металлических скоб. Установка элементов производится на раствор. В качестве обслуживания применяется откачка.

Регулярное откачивание позволяет продлить срок службы сооружений, исключает скопление мусора в канализации, а также образование неприятных ароматов.

Очистка осуществляется несколькими способами:

• вакуумным;
• водоотбойным;
• с помощью химических реактивов;
• термическим.

Первые два способа предполагают обращение к специалистам. Последние варианты можно осуществить своими руками.

После того как канализация очищена, потребуется ручная обработка. Соблюдая это правило, можно быть уверенным в максимальном результате.

Как сделать дренажный канализационный колодец, смотрите в видео.

<index>

Для обслуживания подземных трубопроводов устраивают смотровые колодцы для канализации. При большой разветвленности и протяженности линий они необходимы также в частных владениях.

Для канализации смотровой колодец.

Назначение подземных смотровых камер

Смотровые камеры служат для быстрого доступа к подземным коммуникациям. Это необходимо для регулярной инспекции состояния системы и в случае аварийной ситуации. Человек спускается в шахту, проводит осмотр, профилактические работы, что предупреждает возникновение засоров.

Если возникла поломка, ее устраняют через инспекционную камеру. При отсутствии таких сооружений приходится откапывать трубопроводы и проводить ремонт.

Устанавливают смотровые камеры в самых сложных местах, где наибольшая вероятность появления засоров. Если магистраль расположена по прямой линии, ее протяженность до 10 м, в такой конструкции нет необходимости. Она возникает при большой длине коммуникаций, наличии пересечений, узлов, уровневых перепадов.

Устройство точек контроля канализации регламентируется строительными нормами. Они рассматривают правила устройства смотровых колодцев, подбор размеров. Стандарты упрощают монтажные работы, позволяют создать единую неразрывную сеть подземных трубопроводов.

Виды канализационных колодцев

Факторы, по которым классифицируются ревизионные камеры:

• основная рабочая функция;
• место установки;
• материал конструкции.

По основной функции различают такие виды колодцев для канализации:

1. Линейный – монтируют на прямых участках без перепадов в горизонтальном расположении. В нем есть только 2 отверстия (входное и выходное), расположенные напротив по одной линии. Прямой канализационный трубопровод наименее подвержен возникновению аварий. Необходимость в смотровом колодце на нем возникает, если длина превышает 35 м.
2. Поворотный – устраивают в местах, где подземные коммуникации меняют направление. Эти участки наиболее часто подвергаются деформации, засорам. Вход и выход в колодец находятся на одном уровне, но под углом. По правилам поворот не должен превышать 90°.
3. Узловой – используют в месте соединения нескольких трубопроводов. У него самые большие размеры. Патрубков бывает разное количество в зависимости от назначения узлового соединения. Здесь может происходить разделение одного впуска на несколько рукавов или 2-3 потока собираются в 1.
4. Перепадный колодец отличается сложной конфигурацией. В нем трубы переходят на другой уровень. Вход расположен выше, выпуск – ниже.

Разновидности канализационных колодцев.

Различия в функциональности и конструкции несильно сказываются на устройстве – все виды колодцев имеют много общего.

Для изготовления используют различные материалы. На смену традиционному камню и кирпичу пришли железобетон, пластик, чугун, сталь.

Бетонные камеры можно сделать своими руками или воспользоваться стандартными деталями. Элементы готовых изделий устанавливаются, затем герметизируются.

Бетонный колодец хорошо противостоит давлению земли, но служит до 20 лет. Под постоянным воздействием сточных вод он постепенно разрушается.

Современная замена бетону – полимеры. Это прочные и герметичные гофрированные резервуары. Иногда используют отрезок пластиковой трубы большого диаметра. Чтобы она не деформировалась, защищают металлической сеткой.

Чугун долговечный, используют для смотровых колодцев многоэтажных домов. Применение для частной канализации затруднено сложностью монтажа из-за большого веса.

Место расположения в зависимости от назначения

Установка смотровых камер предусмотрена в случаях:

1. Изменения диаметра трубопровода или уклона магистрали. Необходим перепадный колодец.
2. Если поток продолжает движение под другим углом. Устанавливают поворотную смотровую камеру.
3. Возникает необходимость соединить или развести ветки. Монтируют узловую ревизионную шахту.
4. Длина прямого участка больше 35 м. Требуются линейные точки контроля.

Расположения в зависимости смотрового колодца.

Если автономная канализация подключается к центральной системе, на входе устанавливают смотровые камеры. В частной канализации основное место для инспекционных точек – участок от ливневого водоприемника к отстойнику, коллектору, дренажному полю.

Диаметр магистрали и место установки смотровых колодцев взаимосвязаны:

• канализация длиной до 35 м выполняется из труб диаметром до 150 мм;
• до 100 м – 700-900 мм;
• до 300 м – 2000 мм.

При сечении 150 мм через 35 м нужна смотровая камера.

Во всех случаях выбирается самое сложное место с учетом протяженности, соединений, узлов, поворотов, рельефа. В большинстве оно совпадает с точкой подсоединения дополнительной ветки.

Особенности конструкций различных типов

Ревизионный колодец – это шахта круглой или прямоугольной формы. Основное отделение – смотровая камера. У нее самые большие размеры, сюда спускается человек, чтобы произвести профилактические или ремонтные работы. На стенке для спуска размещаются металлические скобы – лестница.

Вся конструкция устанавливается на основании из щебня. Оно служит для дренажа почвенных вод, придает сооружению устойчивость. Сверху уложена бетонная плита, которую можно заменить заливкой раствором. Плита должна располагаться строго горизонтально.

Основной технический элемент смотрового колодца – лоток. Его делают из бетона, заливая опалубку, готовых блоков, кирпича, камня. В лотковой части есть отверстия под канализационные трубы. Их расположение зависит от типа колодца: напротив, под углом, на одном уровне или на разных.

Разнообразие типов конструкции.

Рабочая камера перекрывается плитой с отверстием. Сверху устанавливается горловина, диаметр которой меньше: стандартный размер – 700 мм. Отверстие закрывается крышкой.

Традиционно они из чугуна, но встречаются стальные, а сегодня производятся пластиковые. Существует 3 типоразмера, которые подбираются в зависимости от диаметра горловины.

Полимерные смотровые камеры не собираются из отдельных элементов, как железобетонные, а производятся в готовом для установки виде. Герметичность, долговечность обеспечиваются материалами и технологией изготовления.

Работают смотровые канализационные колодцы по несложному принципу. В них входит магистральный трубопровод, тщательно загерметизированный в месте стыка. Лотковая часть служит для инспекции. Рабочая расположена с незначительным уклоном для прохода стоков.

Размеры бетонных конструкций

Параметры элементов для сборки железобетонного смотрового колодца стандартизированы, закреплены нормативными документами. Они определяют размеры отдельных деталей и расстояний между ними.

Рабочие камеры в круглых железобетонных изделиях в зависимости от сечения магистральных труб имеют следующие диаметры:

• до 600 мм – 1,0 м;
• 700 мм – 1,25 м;
• до 1000 мм – 1,5 м;
• сверх 1200 мм – 2,0 м.

Схема бетонных конструкций.

Прямоугольные конструкции имеет габариты 1×1 м, если магистраль до 600 мм. С увеличением до 700 мм добавляют по ширине 0,4 м.

Если коммуникационные линии залегают на глубине до 1,2 м, трубопровод до 150 мм, обслуживание можно проводить, не спускаясь в колодец. Тогда монтируют ревизионный колодец диаметром 0,6 м. Габариты позволяют провести очистку от мусора, ила. Применяют в небольших по длине ливневых канализациях.

По высоте рабочая камера 1,8 м, но встречаются немного меньше. Рабочая горловина всегда 0,7 м. Габариты рассчитаны на то, чтобы человек мог спуститься в колодец и провести обслуживание системы.

Высота расположения люка зависит от места установки:

• на проезжей части – на уровне с дорогой;
• на газоне – выше земли на 5 см;
• в зоне новостройки поднимают на 20 см.

Решение вопросов установки

Правила установки элементов канализационной системы регламентируется нормами СНиП. Они касаются также ливневой канализации. Смотровые колодцы необходимы, даже если трубопровод проложен по периметру здания, а емкость для сбора воды находится недалеко. На каждом повороте устраивают инспекционную камеру.

Сборка конструкции из бетонных колец

Составляющие сборки конструкций из бетонных колец.

Начинают с подготовки места установки:

• размечают участок под котлован;
• с территории убирают мусор, деревья, кустарники;
• обеспечивают подъезд техники.

На глубину сооружения роют яму, прибавив 20 см для щебеночной подушки. Формируют стенки, выравнивают дно котлована. Засыпают щебенкой, при необходимости герметизируют битумом.

Дальше последовательно выполняют работы по монтажу колодца:

1. На щебеночную подушку укладывают железобетонную плиту или делают стяжку. Формируют лотки, усиливая арматурной сеткой.
2. Опускают кольца рабочей камеры. После просадки через 2-3 дня цементом заделывают швы, покрывают внутреннюю часть битумом, герметизируют патрубки.
3. Устанавливают плиту перекрытия, горловину. Стыки тщательно герметизируют. Делают гидроизоляцию от грунтовых вод на 0,5 м выше их уровня.
4. Проводят испытание на герметичность. Закрывают патрубки, заполняют камеру водой и оставляют на 24 часа.
5. Проводят засыпку землей с трамбовкой. Устраивают глиняный замок: 0,3 м шириной, на 0,6 м выше труб. Вокруг горловины делают бетонную отмостку шириной 1,5 м.

Люк закрывают крышкой.

Монтаж колодца из пластика

Колодец из пластика.

Выполняют подготовительные работы, аналогичные тем, которые проводятся при монтаже железобетонного колодца.

Дальнейшие работы:

• котлован роют со всех сторон на 20 см шире размеров пластиковой камеры;
• засыпают основание щебнем, выравнивают песком;
• устанавливают полимерную камеру;
• подключают трубы;
• делают засыпку.

В мокром грунте в землю добавляют сухой цемент. Засыпают послойно, трамбуют. Смесь цемента с грунтом защитит конструкцию от смещения. В некоторых моделях имеются пригружные отсеки, которые заливают бетоном. Это якорит легкую камеру, делает ее устойчивой к давлению почвы и возможному смещению.

Если колодец размещают на проезжей части, пешеходной дорожке, пластик защищают от возможного повреждения – устанавливают сверху бетонную плиту. В ней должно быть отверстие под горловину, которое смещено от центра.

Нюансы гидроизоляционных работ

Железобетонные инспекционные камеры нуждаются в надежной гидроизоляции. Попадание внутрь внешних вод происходит через ошибки в монтаже. Самое уязвимое место – швы между кольцами и стыки элементов.

Для гидроизоляции используют составы:

1. Битумно-полимерные – мастики и рулонные материалы. Применение последних требует разогревания горелкой до нужной температуры, наличия навыков.
2. Цементно-полимерные. Поверхность очищают, увлажняют, наносят шпателем 2-3 слоя состава.
3. Полимерные – рулонные мембраны, мастики. Обладают важным преимуществом перед другими материалами – сохраняется герметизация даже после небольшого смещения конструкции.

Основание камеры также изолируют. Работу лучше выполнять до установки колец. Бетонную плиту покрывают составом, после установки колец герметизируют нижние швы.

</index>

Канализационные колодцы являются неотделимой составляющей системы водоотведения. Они предназначены для сбора стоков, распределения развязки магистрали по зонам сброса и очистки определенных участков трубопровода.

Содержание:

• Виды канализационных колодцев ↓
• По функциональному предназначению ↓
• По используемым материалам ↓
• Правила и требования ↓
• Устройство канализационного колодца ↓
• Подготовительные работы ↓
• Устройство каменного колодца ↓
• Особенности устройства колодцев ↓
• Блиц-советы ↓

Виды канализационных колодцев

Конструкция такого рода имеет свое назначение и способ сооружения. Канализационные резервуары различаются по ряду признаков.

По функциональному предназначению

Различают несколько видов колодцев:

1. Накопительный. Это более современный и экологически безопасный вариант сточной ямы. В нем осуществляется фракционирование стоков и нечистот. Жидкость и легкие частицы направляются в фильтрующий септик, а тяжелые – опускаются на дно накопительного резервуара. Объем конструкции составляет 2-50 тысяч литров и зависит от количества используемой воды. Его необходимо устанавливать в наинижайшую точку участка, что обеспечивает правильный угол наклона канализационных труб.
2. Фильтрующий. Сооружение предназначено для вывода сточных вод в почву. В конструкции колодца отсутствует дно. Устройство фильтрующих коллекторов допускается только на песчаных и песчано-глинистых грунтах. Как правило, колодцы изготавливают из железобетонных колец. В качестве фильтра может служить песок, щебень и специальные материалы.
3. Смотровой. Используется для периодического обследования и удобной очистки водоотводной системы на небольших участках, где меняется направление, уклон или диаметр труб, на участках подсоединения. В отличие от прочих разновидностей очистных сооружений, представленных в виде трубы или сборника, смотровой резервуар представляет собой открытую емкость. Монтируют его по прямой линии с шагом в 15 метров, при этом начальный колодец размещают на расстоянии от дома не ближе, чем на 3 метра и не далее, чем на 12 метров.
4. Поворотный. Сооружение предназначено для участков с разветвленным водоотводным трубопроводом, а также в случаях, когда угол поворота на трубопроводе превышает 90 градусов. Это обусловлено отсутствием возможности устройства сплошного прямолинейного участка от жилого строения до накопительного септика. Поворотные коллекторы необходимо возводить на каждом изгибе уложенной трубы. Данную конструкцию можно использовать в качестве смотрового септика, что позволяет довольно просто через него очистить определенный участок трубопровода.
5. Перепадный. Используется на участках с большим перепадом высот. В данном случае входная труба размещается намного выше выходной. Конструкция септика имеет опуск, представляющий собой заходящую в колодец вертикальную трубу, которая подсоединяется к входной. К стенке резервуара опуск крепится посредством хомутов. Длина этого элемента зависит от перепада участка. С обратной стороны опуска устанавливается отвод под 45 градусов.

По используемым материалам

Коллекторы изготавливают из различных материалов:

1. Железобетон. Конструкции отличаются прочностью, устойчивостью к негативному воздействию химических соединений, достаточной легкостью монтажа. Кроме того, обладают большим весом и разным диаметром колец. Изделия применяются для устройства септиков фильтрующего, накопительного и смотрового типа. Подходят для установки в грунте любого типа.
2. Кирпичные. Для строительства коллектора зачастую используют глиняный влагонепроницаемый кирпич. Из кирпича можно соорудить конструкции квадратной, прямоугольной или круглой формы.
3. Пластиковые. Сооружениям из полиэтилена характерна высокая прочность, герметичность, износостойкость, а также легкость монтажа и относительно невысокая стоимость. Применяются для устройства поворотных, перепадных и смотровых септиков.

Правила и требования

Процесс планировки и сооружения канализационных систем осуществляется Специальными правилами и нормативными актами (СНиП), регламентирующие определенные требования, основные из которых:

1. Конструкции должны располагаться вдали от источников питьевой воды и систем водопровода.
2. Коллекторы следует устанавливать на расстоянии от жилых построек и близлежащих участков.
3. Объемы резервуаров должны соответствовать количеству проживающих людей в доме и среднему объему стоков за определенный временной отрезок.
4. Глубина котлована для резервуара не должна превышать 2,5 метра, а его диаметр должен быть на полметра больше диаметра конструкции.
5. Необходимость устройства гидроизоляции при высоком уровне грунтовых вод.
6. Дно котлована в обязательном порядке покрывается песчаной подушкой высотой 10 см.
7. Меж дном резервуара и нижней частью трубы необходимо предусмотреть зазор в 60 см.

Устройство канализационного колодца

Подготовка к сооружению канализационных септиков состоит из нескольких этапов:

• составление чертежа схемы канализации с маркировкой места установки коллектора, планировку на участке;
• очистка строительного участка;
• организация на стройплощадке временной дороги для техники;
• рытье котлована и траншеи;
• зачистка и выравнивание дна котлована.

Устройство каменного колодца

Строительство септика из железобетонных колец выполняется следующим образом:

1.

   Выполняется выемка грунта из внутреннего контура для выравнивания конструкции по горизонтали. Чтобы исключить погрешности в работе следует контролировать данный процесс посредством уровня.

2. После монтажа первого кольца в его стенках выполняют отверстия для труб, которые следует заводить в кольцо не больше чем на 10 см. По окружности труб отверстие герметизируют раствором.
3. На дне резервуара выполняется бетонный желоб, расположенный от входа трубы до выхода. Сечение желоба должно равняться диаметру труб. Для его изготовления можно взять часть канализационной трубы.
4. После установки первого кольца монтируют следующее. На данном этапе необходимо следить, чтобы с внутренней стороны колец замки располагались на одном уровне.
5. По окончании монтажа последнего кольца дно коллектора заливают бетонным раствором, а места соединения колец заделывают посредством песчано-цементной смеси. При обустройстве фильтрующего септика его дно не бетонируют, а покрывают 0,5 м толщиной щебня или дробленым кирпичом.
6. Далее конструкцию накрывают бетонной плитой с люком. Можно также установить каркас с отверстием и залить его бетоном.
7. После монтажа колодца приступают к прокладке трубопровода на глубине 60-70 см с уклоном в 2 см через каждый метр магистрали.
8. Следующим этапом является тестирование конструкции в течение 24 часов. Для этого коллектор заполняют водой, а торцы труб закрываются пробками.
9. После тестирования наружные стены резервуара засыпают землей и тщательно утрамбовывают.
10. Завершающим этапом является выполнение бетонной отмостки вокруг горловины шириной 1,5 метра.

Рассмотрим технологию строительства коллектора из кирпича:

1. Выполняется рытье котлована, на дне которого устанавливают опалубку и заливают раствором из цемента, песка и щебня высотой 20 см.
2. Дают раствору застыть в течение 7 дней, при этом периодически сбрызгивая водой.
3. После застывания раствора приступают к кладке стен из кирпича, используя цементную смесь.
4. Возведенные стены оштукатуривают песчано-цементным раствором.
5. Не дожидаясь полного застывания раствора, выполняют железнение поверхности путем втирания тонким слоем сухого цемента в штукатурку.
6. Дно коллектора формируют в зависимости от его назначения.
7. Выполняется гидроизоляция оштукатуренного слоя.
8. Покрывают внутренние стенки септика мастикой или битумом.
9. Формируют отверстия для труб.
10. Заводят трубы, а образовавшиеся зазоры уплотняют герметиком.
11. Засыпают пространство между котлованом и стенами колодца грунтом и тщательно утрамбовывают.
12. Накрывают коллектор люком.

Строительство колодца из природного камня выполняется по аналогичной схеме. Трудности в процессе его возведения возникают из-за неодинакового размера и формы камней. Поэтому на обустройство коллектора требуется намного больше затрат времени и расхода раствора.

Особенности устройства колодцев

При строительстве септика важно учитывать особенности установки каждого в зависимости от их назначения и материала изготовления.

Особенность фильтрующего колодца является то, что его основная задача состоит в очистке стоков от вредных примесей. Для осуществления данной задачи дно коллектора покрывается щебнем высотой около 1 метра. При этом дно не заливается бетонным раствором полностью, а лишь по периметру. Это препятствует разрушению основания и выводу воды через центр круга, в котором происходит дренаж и очистка.

Для строительства смотрового колодца принято использовать трубу диаметром 46 см. Такой размер трубы дает возможность в случае необходимости прочистить конструкцию водой посредством шланга. Если потребуется спускаться внутрь резервуара, диаметр трубы должен превышать 92,5 см.

При возведении смотрового коллектора на участке без дорожного покрытия, требуется выполнение дополнительной отмостки, которая способствует отводу сточных вод. Если дорожное покрытие качественное, монтаж выполняется на 7 см выше поверхности грунта.

Накопительные резервуары обустраивают в низине участка для обеспечения стока воды в колодец. Конструкцию помещают на глубину 3-6,5 метров, при сооружении используется не более 7 колец. На дне выполняют специальные углубления, которые заполняют песком или щебнем. Воду из резервуара можно использовать для бытовых нужд.

Блиц-советы

1. Не рекомендуется глубину траншеи делать слишком большой, потому что понадобится подсыпать грунт, который со временем просядет. Вследствие этого магистраль может изменить правильный уклон.
2. Во избежание повреждения трубопровода под трубы в процессе их укладки запрещается подкладывать твердые предметы.
3. Выбирая участок для возведения фильтрационного или накопительного коллектора необходимо предусмотреть возможность подъезда техники для очистки конструкции.
4. Вопреки тому, что канализационный септик является мокрым видом колодцев, требуется обеспечение его герметичности. Это необходимо для того, чтобы минимизировать проникновение сточных вод в окружающую среду. Для гидроизоляции участков соединений колец используют специальные водонепроницаемые составы.
5. В период обеспечения гидроизоляционного слоя в течение 3 суток необходимо исключить воздействие механических нагрузок и низких температур на поверхности. На протяжении этого времени обрабатываемые участки следует регулярно увлажнять, используя обычный распылитель. Также можно накрыть поверхность пленкой, которая способствует уменьшению испарения влаги.

Используемые источники:

• https://stroy-podskazka.ru/vodosnabzhenie/kolodec/kanalizacionnyi/
• https://vodasovet.ru/kanalizatsiya/smotrovoj-kolodets-dlya-kanalizatsii
• https://housetronic.ru/kanalizaciya/kolodec/ustrojstvo.html
