Канадские технологии отопления – воздушный обогрев частного дома

<index>

Совмещение воздушного отопления и вентиляционной системы

Отопление воздушное вместе с вентиляционной системой должно подчиняться санитарным правилам и нормам. Две такие системы можно соединить для более эффективной работы каждой из них.

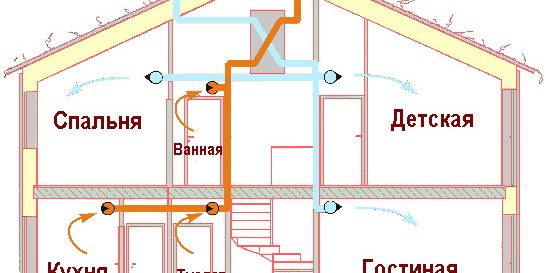

Воздушное отопление частного дома

Для чего нужна вентиляция

Цели систем вентиляции являются простыми и понятными для каждого: система служит для удаления отработанного воздуха из жилых помещений.  Ведь когда приготавливается пища, используются санузлы, словом, жизнедеятельность кипит, воздух приобретает следующие черты: повышение влажности, увеличение концентрации пыли, накопление неприятных запахов, понижение количества кислорода. А, между тем, если неприятный запах и пыль – это просто факторы некомфортности, то повышение влажности может привести к воде, которая будет появляться на стенах в виде конденсата.

Вентиляция частного дома

Итак, система вентиляции служит для того чтобы заменить грязный воздух на свежий. Вентиляция может быть вытяжной и приточно-вытяжной. В последнем случае отопление воздушное, как и вентиляционная система, делается с учетом возможности рекуперации тепла: то есть, отработанный воздух идет рядом с приточным каналом, при этом отдавая ему часть тепла. Самый простой рекуператор может заметно сделать меньше потери тепла через вентиляцию.

Стандарты

Стандарты заложены в приложениях к СНиП 2.04.05-91. Кратность воздухообмена для жилых помещений должна быть не менее 0.35/час. Проще говоря, объем воздуха должен полностью обновляться примерно каждые 3 часа. На одного человека, постоянно присутствующего в помещении, должно быть не меньше 30 куб.м свежего воздуха в час. Что касается кухонь, то здесь идет норма 60 куб.м/час для электрических плит и 90 куб.м/час для газовой плиты на 4 конфорки. Помимо этого, должна быть предусмотрена возможность периодически проветривать помещение с воздухообменом не меньше 180 куб.м/час. Для такой цели применяется форточка или фрамуга у металлопластикового окна, но можно использовать вытяжку.

Нормы воздухообмена согласно СНиП 2.04.05-91

Для ванных комнат и туалетов – 25 куб.м/час на каждое помещение. Если эти санузлы совмещены, то норма составляет 50 куб.м/час.

Воздушное отопление

Итак, для обеспечения рекомендованной температуры воздушным отоплением следует учесть, что оно должно компенсировать все утечки, которые происходят через внешние стены, вентиляционную систему, перекрытия и кровлю.

Расчет мощности, на который обычно опираются проектировщики, создающие отопление воздухом и вентиляцию, дает довольно усредненные значения – и точным образом определить утечки тепла будет трудно. Помимо этого, они меняются в зависимости от того, какие в данный момент температура, ветер и влажность на улице.

Рекомендуем к прочтению:Воздушное отопление производственного помещенияСоставные части воздушного отопления

Но уже достаточно долгое время существует такая методика, на которой можно основываться в случае самостоятельного проектирования. Инструкция здесь довольно простая: на 1 куб.м помещения нужно 40 Вт тепловой мощности. На каждый оконный проем добавляем по 100 Вт тепла. На каждую дверь, которая ведет на улицу – 200. Коэффициент для угловых квартир – 1.2-1.3, для частных домов – 1.5. Также применяется региональный коэффициент: 0.7-0.9 для теплых регионов, 1.2-1.3 для европейской части Российской Федерации, 1.5-2.0 для Крайнего Севера и Дальнего Востока. Когда на улице более теплая температура, чтобы регулировать температурный режим в доме, не открывая форточки, можно заменить вентиль радиатора на дроссель или термостатическую головку.

Комбинированная воздушно-отопительная система

Обычно отопление теплым воздухом и вентиляция – это два разных контура, которые между собой не пересекаются. Однако в некоторых случаях вентиляционная и отопительная система могут быть совмещены.

Первый вариант – это компактные установки отечественной промышленности. Источник тепла в данном случае – сгорание дизельного топлива, электричество. Так, приводится в действие вентилятор, который обеспечивает нагнетание нагретого воздуха.

Комбинированная воздушно-отопительная система

Такие установки и их аналоги применяются чаще всего в гаражах, маленьких мастерских, на промышленных объектах малых размеров в качестве системы периодического использования. Но чтобы обогревать и вентилировать жилой дом, такие устройства являются неэкономичными.

Котлы воздушного отопления

Отопление горячим воздухом при помощи котлов в сочетании с отопительными печами и системами воздуховода – это более распространенный вариант. Так, сгорание топлива обеспечивает не теплоноситель, а воздух, который продувается через теплообменник. Горячий воздух по системе воздуховодов идет по дому. Чтобы уменьшить нецелевые тепловые потери, вентиляционная и отопительная системы прокладываются теплоизолированными рукавами, кладутся под чистовой пол между лагами, запрятываются в стены и устанавливаются над подвесным потолком.

Котлы воздушного отопления

Холодный воздух, который вытесняется из помещения, идет на улицу полностью или частично. Некоторая часть этого воздуха может быть использована снова ля нагревания.

Заметим, что, казалось бы, логичнее было бы подавать теплый воздух через решетки, которые расположены максимально близко к полу. Так, за счет конвекции воздух будет равномерно греть помещение. Но не в данном случае. Обычно вентиляционная система подает нагретый котлом воздух сверху, потом холодные массы воздуха вытесняются в те вытяжные решетки, которые расположены внизу.

Тепловые насосы и канальные кондиционеры

Иногда можно встретить комбинированные системы климат-контроля, в которые входят такие компоненты, как:

Рекомендуем к прочтению:Воздушное отопление частного дома

• Канальный кондиционер, который, в зависимости от погоды, способен нагревать, охлаждать и осушать воздух.
• Пылевой фильтр.
• Ультрафиолетовый фильтр, который обеззараживает воздух.
• Система приточно-вытяжной вентиляции.

Канальные кондиционеры

В данном случае источником тепловой энергии выступает электрическая энергия. Изучая отзывы, можно отметить, что такая схема работы – это очень удобно. Ведь у вас есть лишь один блок управления, который контролирует абсолютно все характеристики из одной точки. Если сравнивать с традиционной системой, где вентилятор – где-то на чердаке, кондиционеры – в помещениях, отопление воздухом по трубам – где-то еще, то такая система кажется более продуманной и усовершенствованной.

Также это экономично, если сравнивать с дизельными системами, пеллетными котлами, баллонным газом. Инверторная система управления компрессором перекачивает в помещения 3.5-4.5 кВт тепла на каждый 1 кВт электрической мощности.

Помимо этого, с такой комбинированно системой можно сохранить интерьер помещений. Ведь в таком случае на виду будут только решетки вентиляции, так как воздушное отопление, как видно на фото, не требует установки разводки и радиаторов.

Выходное отверстия для теплого воздуха воздушной системы отопления

Конечно же, есть и несколько недостатков такого рода схемы. Стоимость готовой системы – довольно высокая. Например, если взять китайские канальные кондиционеры с тепломощностью при работе на обогрев в 15 кВт-часов, то стоить они будут порядка 70 000 рублей.

Наружный блок, который отбирает тепло у атмосферного воздуха, может функционировать при температурном режиме не ниже, чем -15 — -25 градусов по Цельсию. А с падением температуры на улице эффективность работы системы только понизится.

Альтернативой такой системе является геотермальный теплонасос. Так, если в зимний период воздух остывает до очень низкого температурного режима, то ниже глубины промерзания земля постоянно прогрета до 8-12 градусов. В грунт погружается теплообменник с достаточной площадью – и у вас будет практически нескончаемый ресурс тепла, которое необходимо перекачать в свой дом.

Вопросы безопасности

Конечно же, при проектировании следует учитывать все необходимые противопожарные требования к вентиляционным и отопительным системам. Такие требования полностью прописаны в пособии 13.91 к СНиП 2.04.05-91. Однако, к жилым помещениям применяется только их часть.

Так, при применении воздуховода из горючих материалов следует его прокладывать в шахте или негорючей гильзе. Горючесть должна быть не ниже группы Г1 – слабогорючие, температура продуктов сгорания – не более 135 градусов по Цельсию.

Допускается применять вентиляторы и их кожухи из горючего материала. Конечно, более безопасными являются воздуховоды из оцинковки. Именно такие изделия используются в промышленных помещениях. В целях безопасности рекомендуем ограничивать температуру подаваемого воздуха в жилое помещение до 60 градусов.

</index>

Традиционная водяная система передает тепловую энергию в помещения посредством воды либо незамерзающей жидкости (антифриза). Но существует другое решение – чисто воздушное отопление дома, при котором воздух комнат нагревается напрямую, без гидравлики и радиаторов. Поскольку данная тема активно продвигается заинтересованными производителями отопительного оборудования, мы решили разобраться, насколько воздушное отопление лучше (или хуже) классического и можно ли его смонтировать своими руками.

Варианты воздушного обогрева

Итак, наша задача – нагреть воздушные массы и подать в помещения загородного коттеджа или квартиры. Как можно организовать отопление воздухом:

1. От камина, печи на дровах.
2. Использовать VRF-системы на фреоне. Проще говоря, инверторные кондиционеры, воздушные тепловые насосы.
3. Смонтировать комбинированную систему кондиционирования котел + чиллер + фанкойлы.
4. Организовать централизованное воздушное отопление (сокращенно – ВО), совмещенное с вентиляцией частного дома. В качестве источника тепла применить электрический калорифер либо газовую воздухонагревательную печь.

Справка. Последний вариант часто реализуется в американских и канадских коттеджах, построенных по каркасной технологии. Нагревателем выступает газовая печь.

Для обогрева/охлаждения производственных цехов большого объема реализуется несколько иная схема. В помещениях построены 2 сети воздуховодов – приточная и вытяжная. Обе сходятся к вентиляционной установке – центральному кондиционеру, состоящему из таких блоков:

• 2–3–ступенчатые фильтры очищают воздушные массы перед подачей внутрь здания и выбросом наружу;
• теплообменник-калорифер №1 нагревает поток с помощью горячей воды из котельной;
• теплообменник №2 служит для охлаждения воздуха, работает в паре с чиллером;
• пластинчатый перекрестный (или ротационный) рекуператор отнимает тепло вытяжного потока и отдает приточному, экономя 50…80% энергоносителей;
• блок увлажнения;
• центробежные вентиляторы заставляют потоки двигаться через секции центрального кондиционера и дальше, по воздуховодам.

Зачем мы описали конструкцию промышленной климатической установки? Чтобы вы сразу поняли: устройство полноценного воздушного отопления + вентиляция + охлаждение – задача непростая и дорогостоящая. Но, будучи хозяином загородного дома, вы можете рассмотреть все способы обогрева, выбрать самый простой и дешевый, либо вернуться к водяной схеме – теплым полам, радиаторам.

Как организовать печное отопление

Важное преимущество любой печки: она одновременно греет воздух и окружающие поверхности интенсивным инфракрасным излучением. Батареи и трубы с теплоносителем не нужны.

Уточнение. Печи либо каминные топки с водяным контуром можно задействовать для отопления 2–3 небольших комнат. Змеевик подключается к гравитационной или закрытой системе с насосом.

Как применить печку для чисто воздушного обогрева:

1. На 1 комнату достаточно установить чугунную либо стальную буржуйку.
2. Чтобы отопить 2–3 комнаты общей площадью до 40 м², в простенке между помещениями выложить кирпичную печь подходящей конструкции.
3. В обжитом доме построить печку непросто. Если нет высоких эстетических требований, ставим буржуйку, приделываем к топке конвекционные кожухи и подключаем воздуховоды.

Вариант №3 подразумевает прокладку воздушных каналов в соседние комнаты и монтаж канальных вентиляторов, выдерживающих температуру перемещаемой среды 100–150 °C. Воздух может двигаться по трубам и самостоятельно, но слишком медленно, причем вентканал должен идти с уклоном вверх. Как устроена такая система воздушного отопления, смотрите ниже на видео.

Два первых варианта общеизвестны, но не всегда применимы:

• в квартире поставить печку вообще нереально;
• даже большая русская печь не в состоянии охватить площадь свыше 50 квадратов (на одном этаже), поэтому сгодится для отопления дачи или небольшого домика;
• фундамент плюс печь-камин из кирпича возводится на этапе строительства либо капитального ремонта здания;
• металлическая буржуйка занимает место и опасна для маленьких детей (в плане ожогов).

Железную печку можно установить своими руками – это ощутимый плюс. Но топить ее тоже придется, отсюда возникает масса неудобств: частые загрузки, запах дров и дыма в жилых комнатах, пыль. Автор видео поступил разумно, разместив буржуйку в отдельной топочной.

Мы не советуем повторять за домашним мастером одну вещь – ставить воздуховоды из алюминиевых гофр. Подобные трубы создают высокое аэродинамическое сопротивление, сильно замедляют поток. Лучше использовать оцинкованные короба.

Предварительный вывод. Печи на твердом топливе – это бюджетный вариант воздушного отопления со своими достоинствами и недостатками. Подходит для небольших строений – дачных домиков, гаражей, теплиц.

Применение кондиционеров и тепловых насосов

Как известно, современные сплит-системы способны функционировать в режиме обогрева, затрачивая втрое меньше электроэнергии, нежели обычный электрокотел аналогичной мощности. Отсюда вполне рабочее решение – купить и поставить в каждое помещение инверторный кондиционер.

Справка. Почему именно инвертор? Компрессор в таких «сплитах» не останавливается, соответственно, не застывает на морозе. Кондиционер успешно греет воздух до —5 °C на улице, дальше эффективность заметно снижается.

Плюсы данной схемы очевидны:

• отсутствие батарей, труб, котлов и прочего отопительного оборудования;
• относительная простота монтажа;
• эстетичный вид внутреннего блока;
• режим охлаждения летом;
• возможность установки в квартирах.

Воздушный способ отопления кондиционером жизнеспособен в южных регионах, где температура редко падает ниже —15 °C. Севернее «сплиты» используются только в переходной период – весной и осенью.

Остальные минусы обогрева сплит-системой:

1. Кондиционеры придется ставить во всех комнатах, что неприемлемо для коттеджей 2–3 этажа. Мульти-сплит VRF система обойдется дороже такого же количества одиночных охладителей/нагревателей.
2. Аппарат «умеет» очищать, сушить и менять температуру воздушного потока. Редкие модели рассчитаны на подмес наружного воздуха. Значит, придется делать отдельную вентиляцию.
3. При работе внешнего блока кондиционера из-за стены доносится явственный шум вентилятора и гудение компрессора.

Проблему эффективности при низких температурах решает тепловой насос «воздушник», чья работоспособность сохраняется до —30 градусов мороза. Конструкция и принцип работы идентичны сплит-системе, отличия – большие размеры и цена. Если внешний блок установить на земле и отнести на 2—3 м от здания, шум агрегата станет неслышен.

Краткий вывод. VRF системы хороши для квартир и домов малой площади, находящихся в южных районах. Тепловые насосы можно ставить и в северных широтах, но здесь играет роль стоимость оборудования. При желании кондиционер можно поставить самостоятельно.

Комбинированные многозональные системы

В данном случае теплоноситель все же используется, поэтому система называется комбинированной. Как работает подобное оборудование:

1. В каждой комнате стоит агрегат воздушного отопления/охлаждения – четырехтрубный фанкойл, внешне напоминающий внутренний блок кондиционера.
2. По одной паре труб к агрегатам подается теплоноситель от котла. Горячая вода проходит через теплообменник, обдуваемый вентилятором, за счет чего воздух помещения нагревается.
3. Когда требуется перейти на охлаждение, автоматика переключает фанкойл на вторую пару труб, подающую холодную воду от чиллера.
4. Находящиеся в комнатах пользователи могут задавать разную температуру воздуха, но включить одновременно охлаждение и нагрев нельзя. Отсюда второе название системы кондиционирования – многозональная.

Примечание. Чиллер – разновидность холодильной машины, предназначенной для охлаждения жидкости. Обычно располагается на улице под навесом либо на открытом месте (в зависимости от конструкции).

Внутри здания применяются различные фанкойлы – настенные, канальные, напольные, потолочные. Все зависит от пожеланий домовладельца и требований к эстетике. Агрегаты канального типа можно встраивать внутрь вентиляционных каналов для подогрева/охлаждения приточного воздуха.

Достоинства многозональных воздушных систем:

• применимы в зданиях большой площади с количеством помещений 20 и более – административных и жилых домах, складах и так далее;
• могут работать совместно с принудительной вентиляцией коттеджа;
• используется любой теплогенератор для воздушного отопления – котел на твердом топливе, газе, электричестве, солярке;
• трубы с теплоносителем (холодоносителем) занимают мало места, воздушные агрегаты легко встраиваются в потолок, подвешиваются на стену либо прячутся за облицовкой;
• закрытые террасы с витражами во всю стену обогреваются внутрипольными конвекторами либо настенными фанкойлами;
• возможность настройки температуры в отдельных комнатах, дистанционное управление.

Мы считаем, что схема котел + фанкойл + чиллер наиболее универсальна, удачна с точки зрения эстетики и эксплуатации. Разумеется, такое воздушное отопление самому не сделать, это минус. Нужно произвести расчеты, подобрать оборудование, смонтировать, наладить…без знания основ выполнить указанные работы крайне сложно.

Перечислим другие негативные моменты:

• высокая цена климатических установок;
• котел и чиллер – довольно габаритные аппараты, занимающие 2–3 м² площади;
• работа системы целиком зависит от электричества, при отключении света подача тепла прекратится.

Вывод. Многозональная комбинированная схема – наилучший способ воздушного обогрева жилища. Но для реализации потребуются значительные вложения.

Отопление, совмещенное с вентиляцией

Это классический способ обогрева зданий воздухом, применяющийся на предприятиях с прошлого века. Впоследствии производители начали выпускать малогабаритные аналоги промышленных вентиляционных агрегатов, устанавливаемые в частных домах. Благодаря менее жестким требованиям к чистоте воздуха схема обработки тоже упростилась.

Разъясним принцип работы системы «вентиляция + отопление» пошагово:

1. Источником тепла выступает печь, обычно – газовая. Внутри установлена горелка, воздушный теплообменник, вентилятор и электронный блок управления.
2. От печи расходится первая сеть воздуховодов, распределяющих нагретый воздух по комнатам. С помощью диффузоров, решеток и других приточных устройств струи подаются в помещения (как правило, в верхнюю зону).
3. Вторая сеть каналов собирает загрязненный/остывший воздух из нижней зоны комнат в общий коллектор, подсоединенный к печи снизу.
4. Пройдя по коллектору, отработанные воздушные массы проходят очистку в сетчатом либо ячейковом фильтре, затем направляются в теплообменник, где нагреваются горелкой.
5. Электроника следит за безопасной работой газового воздухонагревателя, поддерживает температуру на выходе, сигнализирует о загрязнении фильтров.

Дополнение. Поскольку отопитель сушит воздух, на подающем канале обычно ставится автоматический увлажнитель с электронным гигрометром. Последний расположен на обратном воздухопроводе для измерения влажности потока.

Воздухогрейная печь – агрегат довольно шумный, поэтому ставится в отдельном помещении. Продукты горения удаляются через обычный либо коаксиальный дымоход (зависит от конструкции нагревателя). Воздуховоды из оцинкованной стали прокладываются несколькими способами:

• по подвалу или цокольному этажу;
• прячутся в полах и деревянных перекрытиях;
• по чердаку;
• вертикальные каналы идут вдоль стен и зашиваются облицовочными материалами.

Температура воздуха на подаче достигает 40…45 °C, скорость движения по вентканалам – 4—5 м/с. Быстрее нельзя, появится дополнительный шум. При таком раскладе диаметр основного коллектора достигает 300 мм, мы взяли типичный расход – 1000 м³/ч, хотя бывает и больше.

Закономерный вопрос: зачем нагревать воздушные массы до 40 °C, если в доме достаточно 22 градуса? Отвечаем: система отопления должна компенсировать 2 вида теплопотерь – через строительные конструкции и расход энергии на подогрев притока, поскольку вентиляция нужна в любом случае. Соответственно, мы доводим воздух до температуры 20–24 °C (компенсируем потери дома), потом перегреваем до 40…45 °C.

Заключение. Схема «вентиляция + отопление» – самая громоздкая и дорогостоящая. Здание необходимо подготовить заранее – еще на стадии проектирования, иначе воздуховоды пройдут прямо по комнатам. Эффективность работы сильно зависит от способа вентилирования здания, который мы обсудим далее.

3 способа воздухообмена

Так мы плавно подошли к схемам воздухообмена, коих существует три:

1. Описанный выше способ называется полной рециркуляцией. Через печь или кондиционер прогоняется один и тот же воздух, обновление отсутствует либо организовано другими средствами. Например, приток обеспечивается стеновыми клапанами, естественная вытяжка – вертикальными шахтами внутри стен.
2. При частичной рециркуляции внутренний воздух разбавляется притоком в размере 30–50% от общего объема. Столько же загрязненных газов выбрасывается наружу. Естественная вентиляция исключена, воздухообменом занимается система с механическим побуждением, другим способом пропорции не отрегулируешь.
3. Прямоток. Весь приточный воздух забирается с улицы, подогревается и направляется в помещения. Вытяжная система полностью выкидывает загрязненные воздушные массы наружу.

Первый тип воздухообмена работает при воздушном отоплении дровяной печкой, кондиционерами и фанкойлами. Способ позволяет экономить энергоресурсы, но качество воздушной среды остается сомнительным, поскольку зависит от работы естественной вентиляции.

Второй вариант – это компромисс между чистотой домашней атмосферы и энергосбережением. Мы частично освежаем микроклимат помещений, но одновременно теряем тепло вместе с удаляемыми воздухом.

Третья схема дает нам полностью свежий воздух, но заставляет тратить максимум топлива на подогрев притока. Чтобы не выкидывать тепло на улицу, придуманы рекуператоры (утилизаторы) – устройства, забирающие теплоту вытяжной струи и отдающие его притоку. В зависимости от условий окружающей среды и конструкции утилизатора в доме остается 50…80% тепла, нагреватель потребляет меньше энергии.

Вентиляция, совмещенная с воздушным отоплением, действует по одной из двух последних схем – частичная рециркуляция либо прямоток с рекуперацией теплоты. Последний вариант – самый дорогой, ведь помимо сети каналов и воздухонагревателя нужно приобрести теплообменник-утилизатор.

Какое отопление лучше – воздушное или водяное

Главный аргумент в пользу воздушного варианта отопления – отсутствие радиаторов под окнами, трубной разводки и вообще, посредника в виде теплоносителя. Но даже это утверждение не выдерживает критики – водяные теплые полы тоже полностью скрыты, а посредник все равно присутствует – сам воздух.

Уточнение. При обогреве сплит-системами либо тепловыми насосами посредником выступает фреон, меняющий агрегатное состояние. Тепло к фанкойлам доставляет вода или антифриз, в остальных случаях энергию переносят воздушные массы.

Предлагаем сравнить водяное отопление с воздушным, опираясь на рекламные заявления:

1. У системы ВО более высокий КПД. Это неправда, эффективность одинакова при условии, что в обоих случаях применяются теплогенераторы на одном топливе. Исключение – кондиционеры, потребляющие 300 Вт электричества на подачу 1 кВт тепла.
2. ВО можно отключить посреди зимы, ничего не замерзнет, трубы не лопнут. Это верно, но радиаторная сеть, заполненная антифризом, тоже не пострадает от мороза.
3. Невысокая стоимость эксплуатации ВО. Утверждение правдиво по отношению к печам, кондиционерам, фанкойлам и водяным системам. При отоплении вентиляцией вам придется чистить спрятанные воздуховоды от пыли, бактерий. Операция выполняется специализированной техникой.
4. Для воздушного отопления не придется покупать дорогостоящую запорную арматуру, трубопроводы, батареи, гребенки. Правда, оцинкованные вентканалы стоят дешевле оборудования водяной сети. Но воздуховоды Ø300 мм (эквивалент – квадрат 200 х 350 мм) надо где-то прокладывать, зашивать. Стоимость монтажа выйдет немалой.
5. ВО быстрее протапливает комнаты. Неверно, ВО быстро нагревает воздух, окружающие предметы остаются холодными. На полный прогрев у обеих систем уйдет одинаковое количество времени.
6. Совместно с воздушными системами применяется дополнительное оборудование очистки, увлажнения, ионизации. Качество воздуха повышается. Все правильно, теплые полы либо радиаторная сеть не занимается очисткой домашней атмосферы.

Остальные доводы весьма неубедительны. Пример: воздушным способом можно отопить помещение какой угодно площади на любом этаже. Непонятно, что мешает проложить 2 трубы на 20-й этаж, поставить там батареи или фанкойлы. Вместо этого предлагается тянуть туда здоровенный воздуховод.

Все аргументы за и против подробно изложит известный эксперт Виктор Сухоруков в своем видеоролике:

Заключительные выводы

Нельзя сказать, что воздушное отопление выигрывает у водяного по всем параметрам. Даже наоборот, по самому важному для пользователя критерию – цене – воздушные системы явно проигрывают. Самый дешевый метод – обогрев дровяной печью, но его сфера применения ограничена. В квартире доступны только кондиционеры, иногда – фанкойлы. Наиболее универсальным и надежным вариантом для частного дома остается водяное отопление, воздушное делается в исключительных случаях.

Системы отопления › Типы систем отопления ›

Системы воздушного отопление дома по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на воздушное отопление дома, позвоните по телефону: <nobr>+7(495) 118-26-34</nobr>. Отправить заявку

​

Самое важное преимущество воздушного отопления – отсутствие посредника при передаче тепла — «вода». При воздушном отоплении воздух поступает уже с нужной температурой, позволяя нагреть помещение (дом, коттедж, этаж) за 30 минут. Это приводит к экономии средств и природных ресурсов, что невозможно добиться при привычном водяном отоплении!

Преимущества и недостатки систем воздушного отопления

К преимуществам систем воздушного отопления относятся следующие:

• Высокий уровень коэффициента полезного действия (на уровне 90%);
• В схеме отопления нет промежуточных передаточных элементов (труб, радиаторов и т.п.);
• Отопительная воздушная система может быть объединена с климатической системой, что для жилых помещений весьма важно, так как, таким образом, может поддерживаться необходимый микроклимат внутри помещения;
• Возможность быстрого обогрева помещения за счет малой инерционности.

Имеются и недостатки систем воздушного отопления:

• Эффективное воздушное отопление должно монтироваться в процессе строительства самого частного дома;
• Система воздушного отопления довольно требовательна в отношении регулярного технического обслуживания;
• Постоянная потребность в электропитании требует предусмотреть возможность резервного источника электроснабжения;
• Невозможность модернизации такой системы в процессе эксплуатации.

При естественной (гравитационной) отопительной системе циркуляция нагретого воздуха происходит из-за изменения удельной плотности воздуха при изменении его температуры. Такая схема в меньшей мере зависит от электроснабжения, но, в то же самое время, имеет существенные недостатки.

Любые сквозняки или другие потоки холодного воздуха из-за открытого окна или двери вызывают нарушение циркуляции потоков воздуха в помещении. Это приводит к тому, что пространство под потолком перегревается, а рабочая часть помещения – охлаждается.

Принудительная схема воздушного охлаждения предусматривает применения вентилятора. Распределение нагретого воздуха происходит по воздуховодам, созданным этим вентилятором давлением.

Такой вентилятор устанавливается под камерой сгорания и, очищая отобранный из помещений воздух от пыли, различных посторонних запахов и микробов, подает его в нагретый теплообменник.

После теплообменника нагретый воздух по воздуховодам подается в помещение. Возвращается в теплогенератор воздух через вентиляционные решетки или по обратным воздуховодам.

Применение систем воздушного нагрева

​

Но где же могут эффективно применяться системы воздушного отопления?

Во-первых, на промышленных предприятиях в связи с особенностями их работы. Где-то без такой системы нельзя обойтись, так как другие не подходят.

Во-вторых, в помещениях, где требуется обеспечить безопасность детей. Например, в детском саду. Прикосновение к горячим водяным радиаторам может вызвать у них ожоги.

В-третьих, для создания в доме изолированной воздушной системы. Этот вариант подходит для людей, страдающих аллергией или заболеваниями лёгких, особенно если где-то неподалёку осуществляются промышленные выбросы.

Однако сегодня многие предприятия отдают предпочтение гидравлической системе отопления, так как она дешевле и современные технологии позволили применить решения, позволяющие избавиться от недостатков более старых гидравлических систем.

Какие виды воздушного отопления существуют

Чтобы выбрать оптимальную систему воздушного отопления частного дома необходимо знать ее разновидности. Подобные системы могут классифицироваться по нескольким параметрам:

• Способу циркуляции воздушных масс.
• Месту расположения.
• Масштабности.
• Способу теплообмена.

Способ циркуляции

Циркуляция воздуха может осуществляться естественным путем либо с помощью вентиляторов. При естественном способе воздушные массы вследствие своего более легкого веса поднимаются наверх и по воздуховодным каналам, расположенным в этом случае под потолком, поступают в то помещение, которое требует отопления. При этом скорость воздуха незначительная, и прогрев помещения осуществляется медленно. Принудительная циркуляция, когда горячий воздух гонят вентиляторы, намного быстрее продвигается по каналам, не успевает остывать до минимума, и в результате оказывается более выгодной. Не сильно остывший воздух уже не требуется нагревать, поэтому происходит экономия топлива.

​

Расположение

По месту расположения воздушное отопление в частном доме представлено как:

• напольная система;
• подвесная схема.

В первом варианте воздуховоды располагаются в верхней части помещения, под потолком, и могут быть скрыты от глаз декоративными элементами декора. Во втором случае каналы для горячего воздуха располагаются под полом или в виде плинтусных конструкций. Для частного дома предпочтительней напольная схема расположения воздуховодов, поскольку воздух прогревает в первую очередь нижнюю часть помещения, что создает более комфортную обстановку для человека. Из подвесных конструкций воздух не может в теплом виде достичь пола, поэтому на уровне ног всегда ощущается прохлада.

Масштабность

По этому параметру воздушное отопление делится на локальное и центральное. Локальная схема подразумевает обогрев небольшого частного дома.

Центральная система используется для обогрева помещений большой площади промышленного и общественного назначения – производственные цеха, супермаркеты, вокзалы, залы ожидания, спортивные сооружения, ангары, склады и пр.

Теплообмен

Для нагрева помещений используется как внутренний воздух, так и наружный. Если воздух забирается только с улицы, такая система называется приточной. Для этого применяются вентиляторы приточного типа, которые прогоняют воздушные массы непосредственно к отопительному агрегату.

Частичная рециркуляция подразумевает забор воздуха, как с улицы, так и внутренний из помещений, который уже остыл до минимального значения.

Полностью рециркуляционная схема – внутренний воздух находится в постоянном движении, переходя из нагретого состояния в холодное, после чего поступает к нагревательному прибору, где снова подогревается и продвигается в помещения для отдачи тепла и остывания.

Оборудования для современных систем воздушного отопления

Современный рынок спешит удовлетворить все требования потребителя. Поэтому доступно воздушное отопление частных домов, которое имеет различную мощность, стоимость.

Системы отличаются комплектацией и принципом монтажа, техническими требованиями и количеством используемых материалов.

Сегодня доступны системы, которые отличаются типом нагревательного элемента. В этой роли можно использовать:

• теплогенераторы – в таком устройстве нагрев теплоносителя происходит при помощи тепла, полученного при сжигании определенного типа топлива.
• канальный нагреватель или калорифер – это специальное устройство, которое нагревает воздух непосредственно в момент его перемещения по каналам воздуховода.

Монтаж воздушного отопления, равно, как и эксплуатация системы, оснащенной подобным оборудованием, является более простым, удобным. Она не требует большого количества дополнительных элементов или вспомогательного оборудования.

​

Получите коммерческое предложение на email:Нужна консультация? Звоните:8(495) 118-26-34

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

RMNT.RU В /В  Статьи и обзоры В /В  Инженерные системы В /В  Отопление и теплоснабжение

Эффективная система отопления — это важнейшая составляющая любого дома. Многие домовладельцы хорошо знакомы сВ традиционной водяной системой, однако далеко не все имеют представление об альтернативном методе отопления сВ помощью воздуха. Обо всех нюансах организации воздушной системы обогрева иВ её преимуществах мы расскажем вВ статье.

Материалы из сети:

Читайте также

Разновидности матов для тёплого полаМобильный газгольдер: особенности, плюсы, минусыПочему необходимо тепловизионное обследование дома или коттеджаСистемы отопления сВ теплонакопителямиКакой должна быть правильная топочнаяВыбираем самый экономичный способ отопления дома электричествомВыбираем печь на пеллетахКак сделать регистр отопления своими рукамиДатчики протечек: особенности использования иВ установкиВсё оВ заготовке дров вВ вопросах иВ ответахКотёл на мансарде: возможности иВ особенности установкиОпасные ошибки при монтаже дымохода

Специальные предложения

	Дифференциальный автоматический выключатель АВДТ DX3 4 полюса, 63А, Тип AC, х-ка C, 300мА | код. 411211 | Legrand	12В 857.30В рубКупить
	Дифференциальный автоматический выключатель АД63 2 полюса, 16А, Тип AC, х-ка C, 30мА | код. 11473 | Schneider Electric	2В 853.10В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 25А, Тип AC, 30мА | код. 11450 | Schneider Electric	1В 784.15В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 40А, Тип AC, 30мА | код. 11452 | Schneider Electric	1В 925.25В рубКупить
	Силовой удлинитель на катушке УКз16 с термозащитой, 4-местный, 50м, SQ1301-0536 | код. SQ1301-0536 | TDM	4В 009.95В рубКупить
	Силовой удлинитель на катушке УК10 с термозащитой, 4-местный, 10м, WKP15-16-04-10 | код. WKP15-16-04-10 | IEK	1В 103.80В рубКупить
	Переключатель 1-клавишный ЭТЮД, открытый монтаж, сосна | код. BA10-004D | Schneider Electric	246.55В рубКупить

Воздушное отопление дома – система обогрева, при котором нагретый воздух циркулирует в трубопроводе, равномерно распределяя тепловую энергию по всему зданию. Это более эффективная альтернатива электрическому или водяному способу отопления по канадской технологии. Система воздушного отопления может быть интегрирована с вентиляционной, снабжаясь фильтрующими составляющими, кондиционерами и увлажнителями.

Методика воздушного отопления

Воздух – весьма продуктивный теплоноситель. Самый упрощенный пример системы воздушного отопления – обычный тепловентилятор. Небольшое помещение данный механизм способен прогреть за несколько минут. Но чтобы организовать воздушное отопление загородного дома, требуется использование более серьезного оборудования.

Технология процедуры действия системы обогрева при помощи воздуха состоит в следующем. Теплогенератор греет воздушные массы, которые попадают в помещения здания через систему труб. Здесь воздушные потоки смешиваются с воздушным пространством комнат, тем самым повышая температуру. Остывший воздух устремляется вниз, откуда поступает в специальный трубопровод и по нему вторично направляется в теплогенератор для подогрева.

Данная система отопления частного дома подразумевает применение специально разработанной терморегуляции, при которой воздух сначала греется до необходимой температуры, а потом передает свое тепло в помещение, согревая все объекты вокруг. Разогрев воздушных масс совершается без посредников в виде системы труб и батарей, поэтому здесь нерациональные теплопотери просто отсутствуют.

Подобное отопление, обычно, используется для построек каркасной конструкции, которые обширно распространены в Канаде, откуда и появилось название технологии. Дело в том, что каркасные строения, в отличие от кирпичных зданий, не способны эффективно удерживать тепло от радиаторов, а обогрев при помощи воздуха формирует приемлемый микроклимат с небольшими финансовыми расходами.

Преимущества и недостатки системы

В сравнении с классическим водяным отоплением воздушная система обладает множеством преимуществ. «Сантехник Портал» выделил основные из них:

1. Высокий КПД. Эффективность контуров обогрева воздушными потоками может достичь приблизительно 90%, тогда как КПД водяного отопления порядка 65%.
2. Возможность включить или выключить оборудование в любое время года. Прекращение функционирования системы обогрева даже в период самых сильных заморозков не выведет оборудование из строя. Включить систему обогрева зданий воздухом можно в любой момент.
3. Низкая эксплуатационная стоимость. Не нужно приобретать топливо и устанавливать дорогостоящее оборудование: трубы, радиаторы, запорную арматуру, переходники и пр.
4. Возможность объединения системы отопления, вентиляции и кондиционирования. Следствие соединенья даёт возможность поддерживать в строении комфортную температуру в течение любого сезона.
5. Невысокая инерционность системы. Данный фактор позволяет реализовать довольно-таки быстрый нагрев жилища.
6. Возможность монтажа вспомогательного оборудования, которое применяется для поддержания оптимального микроклимата: ионизаторы, фильтры, увлажнители, стерилизаторы и т.д. Позволяет подобрать комбинацию устройств, соответствующих потребностям жильцов конкретного здания.
7. Предельно равномерный нагрев комнаты без локальных зон подогрева, что исключает возможность возникновения температурных перепадов и их последствия — появление нежелательной конденсации водяного пара.
8. Универсальность. Воздушный обогрев можно применять для создания комфортных условий в помещениях любой площади, находящихся на каком угодно уровне.

Если система отопления воздухом устроена правильно, то помещение прогревается очень быстро и эффективно. Температура в здании регулируется при помощи разнообразного автоматического оборудования, которое регулирует работу нагревательного прибора.

В итоге в загородном доме всегда теплая, комфортная атмосфера, а расходы на отопление сокращаются. Использовать систему воздушного отопления проще. Воздуховоды не засоряются так часто, как трубы водяного обогрева, следовательно, им реже требуется чистка. По понятным причинам обладатели воздушного отопления не сталкиваются с проблемами возникновения протечек, заморозки и повреждения оборудования, если зимой котел прекратил работу.

Следует также оценить и недостатки, которыми обладает воздушное отопление коттеджа:

1. Среди особенно ощутимых следует обозначить энергозависимость установки. Так, при отключении электричества система обогрева прекратит функционирование.
2. Организовать подобную систему в уже сооруженном коттедже довольно трудоемко, да и не всегда возможно. Нельзя просто снять трубы и батареи, а на их место установить воздуховоды и решетки, так как при обустройство воздушного отопления базируется на совершенно иных принципах.
3. Массивные воздуховоды займут гораздо больше пространства, да и выглядеть рядом со стенами они будут не очень привлекательно. Поэтому их, как правило, располагают за подвесными потолками, закрывают фальш-панелями и т.д.

По факту для подобной переорганизации обогрева потребуется основательный капитальный ремонт и даже перестройка всего здания. Помимо этого, конструкция предполагает частое техническое обслуживание и наблюдение.

Прежде, чем приступить к разбиванию стен, потребуется осуществить серьезные инженерные расчеты. Поэтому обустраивать в коттедже воздушное отопление желательно на этапе его возведения. А все требуемые подсчеты производятся еще во время проектирования строения. В этом случае можно обзавестись удобной, надежной и высокоэффективной отопительной системой.

Разновидности систем воздушного обогрева

Существует несколько типов организации воздушного отопления, с каждым из видов стоит ознакомится всем, кто планирует обустроить подобную конструкцию в собственном загородном доме.

Основные типы воздушного отопления:

• напольная система;
• подвесная система;
• с естественной циркуляцией;
• с принудительной циркуляцией;
• прямоточная система;
• рециркуляционная система;
• с частичной рециркуляцией.

Разберем основные особенности каждого типа.

По месту расположения воздуховодов системы обогрева можно классифицировать на две группы:

1. Напольное. Характерной чертой такой системы считаются помещённые в пол или интегрированные в плинтус выводы воздуховодов. В конечном итоге образуется весьма действенное распределение нагретых воздушных потоков, поступающих в нижний сектор комнаты. Разогревшийся воздух устремляется на верх, благодаря чему происходит довольно стремительное смешивание воздушных потоков и здание нагревается быстрее.
2. Подвесное. Такая система подразумевает присутствие интегрированных в потолочные перекрытия или стены воздуховодов, выводы которых находятся строго в верхнем секторе помещения. обычно под потолком. Основным изъяном подвесного расположения является более низкая, чем наверху, температура воздуха у самого пола. Теплый воздушный поток быстрее и интенсивнее греет именно верхний сектор комнаты, тогда как пол остается прохладным. Поэтому подвесные системы применяются редко.

Естественная воздушная циркуляция

Гравитационная (естественная) система применяется лишь в компактных сооружениях. Она характеризуется инерционностью, а основным ее положительным моментом является энергонезависимый контур. Он может действенно функционировать без монтажа дополнительных электрических устройств, поэтому возникает экономия на оборудовании.

Естественная система подразумевает перемещение воздушных масс по следующей схеме:

1. Теплый воздух от теплового источника расширяется, и когда становится легче, распространяется.
2. Теплый воздух уменьшает давление, и в образовавшееся пространство затягиваются холодные массы.
3. Холодные массы подогреваются, и цикл повторяется с первого пункта.
4. Попадающие в дом теплые массы вытесняют холодный поток.
5. Обогрев происходит до тех пор, пока работает нагреватель.

Значительный изъян гравитационного воздушного отопления состоит в ограниченном радиусе действия. Варьируется он в диапазоне 8-10 м.

Принудительное воздушное отопление

При эксплуатации принудительной разновидности воздушного обогрева воздух забирается извне, поэтому происходит его регулярное очищение.

Подобное отопление жилья осуществляется с использованием внешнего источника энергии для создания требуемой интенсивности циркуляции. Принцип действия принудительной схемы состоит в следующем:

1. Основным узлом отопления считается вентилятор, который нужно устанавливать под нагревателем.
2. В вентилятор поступает разогретый теплогенератором воздух, где очищается от мусора и микробов.
3. Сквозь решетки вентилятора воздушные потоки следуют в воздуховоды и обогревают комнаты. Воздуховоды требуется утеплить, если в дальнейшем планируется установка кондиционера, иначе будет скапливаться конденсат.

Вопреки тому, что необходим монтаж дополнительного оборудования, в частности, вентилятора, эта система в результате становится более экономичной. За счет увеличившейся скорости воздухообмена конструкция затягивает из помещения охладившийся воздух достаточно высокой температуры. Он просто не успевает остынуть до минимальных значений. На его вторичный подогрев расходуется в разы меньше энергии, что приносит в целом существенную экономию средств.

По способу теплообмена все воздушные отопительные системы подразделяются на три разновидности:

• Прямоточный вариант. Принцип действия предельно прост. В нижней части здания, обычно в подвале, ставится нагревательный механизм, который согревает поступающий в него воздух. Затем подогретые воздушные потоки по воздуховодам направляются в обогреваемые комнаты. Потом, пройдя через них, выводятся на улицу. Так тепло расходуется не только на отопление помещения, но и в прямом смысле на обогрев улицы. Поэтому прямоточный вариант считается наименее эффективным и затратным.

Основное достоинство подобной установки — полная вентиляция отапливаемого здания, поэтому ее применяют в промышленных сооружениях, где необходима хорошая вентиляция. При этом система дополняется оборудованием для рекуперации. К примеру, теплообменником, позволяющим использовать часть тепловой энергии, выходящей наружу, для обогрева приточных воздушных масс. Так эксплуатационные затраты получается немного уменьшить.

• Рециркуляционная система. Разогрев комнаты происходит с при наличии замкнутого цикла. Вначале воздушные потоки прогреваются теплогенератором и перемещаются по трубам внутрь помещения. Здесь воздух плавно охлаждается и опускается к полу, где размещаются входы отводящих воздуховодов. Угодив в них, охладившаяся воздушная масса передвигается к теплогенератору, где снова подвергается нагреву и цикл повторяется.

Подобная схема считается наиболее эффективной, так как потери тепла почти исключаются. Ее основным минусом считается низкое качество воздуха, циркулирующего внутри обогреваемых зданий. По этой причине она обычно применяется для обогрева производственных или складских помещений. Если подобная схема используется в жилых коттеджах, в обязательно необходима установка дополнительного оборудования — ионизатора и увлажнителя.

• Схема с частичной рециркуляцией. Данная конструкция даёт возможность устранить основной изъян рециркуляционной схемы – низкое качество воздуха. Для этого в нее подсоединяется вспомогательное вентиляционное оборудование, которое захватывает наружный воздух и подмешивает его в необходимых соотношениях к воздушным массам, циркулирующим внутри здания.

Система характеризуется предельной гибкостью и может функционировать в нескольких режимах: как вентиляционная, как отопительная или как комбинированная отопительно-вентиляционная. При этом она способна забирать любое необходимый объем воздуха, согревать или даже охлаждать его до требуемой температуры. Система с частичной рециркуляцией является наиболее оптимальной для организации воздушного обогрева в частном доме.

Источники тепловой энергии

Источники тепла для воздушного отопления бывают трех видов:

1. Земля-воздух. Грунт ниже точки промерзания круглый год хранит высокую температуру, и чем глубже он залегает, тем она выше. Данное тепло можно использовать постоянно, если опустить горизонтальный коллектор и несколько глубинных зондов.
2. Воздух-воздух. Типовым представителем системы такого отопления являются канальные кондиционеры. Их принцип действия основывается на выходе горячего воздуха из теплового насоса и последующем его перемещении во все комнаты по взаимосвязанным воздуховодам.
3. Вода-воздух. Такой источник тепла применяется в случае неглубокого залегания грунтовых вод. При эксплуатации подобного комплекса необходимо выкопать колодец, а в него опустить зонд-теплообменник. Данную схему используют, когда рядом со строением имеется незамерзающий водоем, поскольку вся суть процесса завязана на стабильном доступе к воде. Это делает использование подобной системы отопления очень редким.

Список оборудования для воздушного обогрева

Чтобы организовать эффективную систему обогрева дома при помощи воздуха, необходимо установить необходимое оборудование:

1. Теплогенератор. В его роли может выступать водяной калорифер, газовый воздухонагреватель, тепловая пушка или солнечный радиатор. Один из данных прибором станет источником тепловой энергии.
2. Теплообменник. Функция данного приспособления — подогрев воздуха, в нем не позволяется смешивания теплоносителя с газом. Он также именуется рекуператором и экономайзером. Его монтаж является обязательным для крупных систем.
3. Воздуховоды. По ним прогретые воздушные потоки подаются в отдельные помещения. Выпускаются квадратного, прямоугольного и круглого сечения, представлены они в определенных типоразмерах. Их совмещение друг с другом не представляет ничего сложного, поэтому монтаж можно осуществлять самостоятельно.
4. Фильтр, который выступает в качестве освежителя и увлажнителя, может поддерживать чистоту воздуха.
5. Автоматическая система отслеживания температуры в сооружении, она контролирует работу теплогенератора.
6. Кондиционер. Внедряется в систему и используется в летний период.

В конструкции теплогенератора также имеются: горелка, камера сгорания и калорифер. Прохладный воздух попадает в теплообменник из-под вентилятора. Энергия выделяется в камере сгорания, за счет нее совершается подогрев воздуха в теплообменнике. Горелка может сжигать любое топливо независимо от того, какой вид теплообменника применяется в отопительной системе. При необходимости горелку можно заменить.

Как рассчитать воздушный обогрев?

Перед расчетом, необходимо учесть некоторые важные факторы, влияющие на правильность вычислений:

1. Потери тепла высчитываются отдельно для каждого помещения.
2. Аэродинамический расчет нужно сделать для всей отопительной системы.
3. Выбор мощности и вида нагревателя зависит от расчетных потерь тепла.
4. Количество получаемого воздуха вычисляется в зависимости от мощности нагревателя.
5. Понадобится точно рассчитать сечение воздушных каналов.

На точность расчетных данных также будут оказывать влияние:

• толщина стен и их материал;
• количество жильцов, которые будут постоянно находиться в доме;
• количество оконных проемов и их общая площадь;
• мощность и теплоотдача дополнительных источников тепла.

Характеристики расчета находятся в зависимости также от того, будет ли вводиться вентиляционная система или нет, поэтому далее рассмотрим оба варианта.

Расчет отопления без вентиляции. Для вычисления потерь тепла через стены, окна, кровлю и полы применяется следующая формула:

Q = 1/R * (tв — tн) * S, где

R — сопротивление теплопередачи ограждения конструкции, то есть стены, окна, пола или кровли (м?*?С/Вт); tв — температура внутреннего воздуха; tн — температура наружного воздуха; S — площадь ограждения конструкции.

Чтобы воспользоваться этой формулой, сначала необходимо выяснить сопротивление теплопередачи. Для расчета используется такая формула:

R = ? / ?, где

? – толщина конструкции (м); ? – коэффициент теплопроводности материала, Вт/(м*?С).

Когда будут вычислены потери тепла всех ограждений, показатели следует сложить и высчитать величину оптимальной мощности отопительной системы, при которой можно компенсировать потери тепла через стены, пол, окна и кровлю.

По облегченной методике расчетов принято считать, что на 1 кв.м. вполне хватает 40Вт мощности котла. Однако для каждого отдельного региона страны необходимо применять частный коэффициент. К примеру, для северных регионов он составляет 1,5-2. Если у строения стандартная высота потолков, равная 2,5-2,7 метра, то при расчетах можно придерживаться таких значений: на 10 кв.м. – 1 кВт.

Расчет отопления с вентиляцией. В этом случае к полученной выше величине нужно добавить тепловую энергию, которая будет затрачиваться на прогрев приточного воздуха. Вычисляется она по такой формуле:

Q = c * m (tв — tн), где

m — масса приточного воздуха (кг); с — удельная теплоемкость воздушной смели (Вт/(кг*?С)). Коэффициент равен 0,28.

Как сделать воздушное отопление своими руками?

После получения всех необходимых расчетов, можно начинать подготовку к установке выбранной системы, ведь воздушное отопление частного дома своими руками организовать не так сложно. Сначала нужно прорисовать схему приблизительного прохождения воздуховодов и их завязки между собой.

Нарисовав примерный порядок подключения системы, лучше его обсудить с профессионалами, даже если уже имеется личный опыт в этом деле, чтобы человек со стороны дал объективную оценку и нашел скрытые изъяны, которые могут привести к возникновению в процессе эксплуатации оборудования вибрации, сквозняка и постороннего шума.

Опытный эксперт может оказать содействие с выбором подходящей модели теплогенератора, который сможет обеспечить прогрев воздуха до требуемой температуры и не перегревался при усиленной деятельности. Если агрегат довольно большой, для него лучше выделить отдельную пристройку, прилегающую к дому.

Тепловые генераторы бывают двух типов:

• Стационарные. Они обычно используют газовое топливо, из-за внушительных габаритов и в целях техники безопасности должны устанавливаться исключительно в отдельных помещениях. В основном их применяют для обогрева огромных строений, так же часто их размещают в заводских цехах.
• Мобильные. Удобны тем, у кого есть дачи и загородные коттеджи, они более компактные, чем стационарные аналоги. Их камера сгорания изолирована, но для обеспечения безопасности данные конструкции требуется располагать в помещениях со встроенной системой дымоотвода. Такой тип также известен как калориферный.

Процесс самостоятельного монтажа оборудования для воздушного отопления состоит из нескольких этапов:

1. Установить котел и теплообменник. Первый монтируется почти всегда в подвальном помещении. Его газовую версию подключать самостоятельно запрещено, это должно быть согласовано с соответствующими службами.
2. Проделать в стене помещения, где стоит теплообменник, отверстия для вывода рукава воздухоотвода.
3. Соединить теплообменник с подающей трубой воздуха.
4. Установить под камеру сгорания вентилятор. Подвод к его внешней стороне обратной трубы.
5. Выполнить разводку воздухоотводов и их крепеж. Обычно, они выбираются с круглым сечением, для него нужно подобрать специальные кронштейны.
6. Подключить подающие каналы и обратный воздуховод, утеплить их.

Обустроить систему своими руками относительно легко, а вот осуществить правильно все расчеты вряд ли получится. Возможные ошибки приведут к понижению эффективности конструкции, постоянным сквознякам и другим неприятным последствиям. Поэтому лучше получить профессионально подготовленный проект и при желании воплотить его в жизнь самостоятельно.

Воздушное отопление дома – эффективный и выгодный способ обогрева, который отличается большей производительностью, в сравнении с традиционными водяными и газовыми системами. Воздушная система обогрева позволяет значительно повысить качество жизни в частном доме. Такой вариант отопления относится к числу наиболее безопасных, экономичных, чрезвычайно долговечных и надежных систем. Поэтому оно становится все более востребованным.

Используемые источники:

• https://otoplenie-doma.org/vozdushnoe-otoplenie.html
• https://otivent.com/sistemy-vozdushnogo-otopleniya-doma
• https://www.air-ventilation.ru/vozdushnoe-otoplenie.htm
• https://www.rmnt.ru/story/heating/otoplenie-doma-pri-pomoschi-pritochno-vytjazhnyx-sistem-podachi-vozdux.1194881/
• https://santehnikportal.ru/otoplenie/vozdusnoe.html
