Камин в английском стиле, практика строительства подобных конструкций

Камины в помещениях используются в настоящее время с той же популярностью, как и в древности, в эпоху, когда они служили главным источником домашнего тепла. Сквозь время к нам пришли несколько моделей, хоть и претерпевших серьезные преобразования, но сохранивших основную идею их функционирования. Эти модели имеют свои наименования и в кругу опытных знатоков узнаваемы по внешним признакам. Среди них самый авторитетный вид – английский камин.

Любого желающего установить камин у себя в доме посещает мысль о том, можно ли все работы выполнить своими руками. Ответ на этот вопрос он начинает искать на различных ресурсах, в выдержках журналов, в общении с профессиональными мастерами. Все рекомендуют начать самостоятельную деятельность с классического камина, так как он достаточно прост в установке и в эксплуатации.

Классическая британская конструкция

Как отличить этот вид

Особенностей в устройстве у классического камина достаточно много. Но чтобы их отметить, необходимо обладать профессиональным взглядом. Подавляющее большинство начинающих мастеров имеют лишь небольшой опыт кладки кирпича и совершенно далеки от настоящего печного дела. Однако это не мешает им ориентироваться в основных типах каминов и печей.

Любой камин в английском стиле можно сразу отличить по прямому дымоходу, выполненному из кирпичной кладки в виде прямоугольного параллелепипеда. Его площадь несколько меньше площади корпуса камина, а одна из стен прилегает к несущей стене комнаты. Именно такой дизайн внешней формы был распространен в знатных домах средневековой Англии, отсюда устройство и черпает свое название.

На этом отличительные черты не заканчиваются. Любой английский стиль подразумевает передачу энергии преимущественно в одном направлении и единственным способом – излучением. Говоря простыми словами, это камин из кирпича с открытой топкой.

Следующее отличие уже не так приметно, но еще доступно для неопытного зрителя. Если мысленно сделать горизонтальный разрез посередине топочной камеры, то ее форма будет напоминать трапецию. Сужение пространства в сторону дымохода обеспечивает своеобразный рупор для фокусировки энергии. Даже в древние времена подозревали отражение тепла и делали такой вид топки чисто интуитивно.

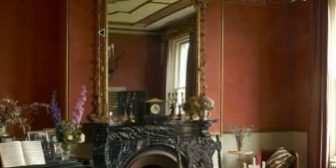

Неповторимый старинный антураж

Теперь можно перейти к подробностям, которые тоже являются отличительными особенностями каминов, выполненных в британском стиле. Портал камина прочно стоит на подготовленном основании, которое выполнено из огнеупорных кирпичей, сложенных в два ряда. Есть альтернативная кладка кирпича на ребро, толщина основания при этом сохраняется.

Основание укладывается прямо на фундамент с прослойкой из рубероида. Оно обычно имеет несколько большую площадь, чем портал. Это придает конструкции характерную Д-образную форму. В готовых проектах основание выдается впереди на 50 см, а от боковых граней портала оно отстоит на 30 см с каждой стороны.

Вполне определены формы и размеры самой топки. Ее глубина варьируется от 41 см до 51 см, в зависимости от площади топочного отверстия. Главным решающим фактором здесь служит объем помещения, в котором будет конструироваться камин. Боковые стенки сначала расположены перпендикулярно, по отношению к задней стене, а затем сходятся, образуя угол 45° или 60°градусов.

Задняя стенка камина тоже не остается строго вертикальной. В ней монтируется дымовой зуб, который препятствует завихрению нагретого воздуха и служит наклонным зеркалом, направляющим излучение в пространство комнаты. Имея элементарные представления о законах излучения энергии, стенки топки и зеркало отделывают стальными листами, которые отлично отражают тепло. Венчается топка дымосборником, где установлен шибер, регулирующий тягу. Как видно из описания, никаких лишних конструкций камин с прямым дымоходом не имеет. Вот почему он считается самым доступным для самостоятельного исполнения.

Отлично оформленная зона для отдыха

Дополнительные требования

Существуют готовые схемы устройства английского камина. Любая печь строится строго по определенному чертежу. Основными ее параметрами являются размеры топки и площади дымового канала. В зависимости от объема комнаты, эти параметры меняются так, что остаются динамично связанными друг с другом.

Полезно знать:  Облицовка камина искусственным и натуральным камнем

На различных источниках можно найти расчетные таблицы габаритов камина при разных площадях помещения. Там же представлена и порядовка кладки, которая является алгоритмом всех манипуляций для строительства. Но для общей информации полезно знать, что основные габариты связаны друг с другом определенными закономерностями.

Площадь поперечного сечения дымохода в 8 раз меньше площади топочного отверстия. Эти показатели справедливы для неоштукатуренной конструкции. Почему связаны эти два узла? Дело в том, что камины являются неплохим устройством для вентиляции воздуха в помещении. За счет конвекции теплые массы поднимаются по дымоходу и покидают помещение, уступая место холодному воздуху. Такая циркуляция достаточно производительна, но большие объемы циркулирующего воздуха негативно сказываются на КПД камина. Дровяные модели с открытой топкой имеют показатели, не превышающие 25%.

Красивый деревянный портал

Площадь же портала камина составляет 1/50 долю от всей площади комнаты. На основании этих данных строится модель камина со своими габаритами. Ошибка в расчетах приведет к тому, что тяга будет слишком слабой или камин не будет прогревать комнату из-за недостаточной своей мощности.

Гораздо позднее после появления и приобретения популярности английский камин был дополнен конвекционными каналами. Это отверстия в вертикальных стенках, которые имеют вход внизу и выход вверху. Через эти каналы постоянно циркулирует воздух, нагреваясь от стенок. Такое устройство сегодня считается классическим и без каналов готовые проекты уже не встретить.

Основные этапы строительства

Перед возведением конструкции встает закономерный вопрос, а чем все-таки английским камин отличает от других аналогов очага. Специалисты называют два кардинальных аспекта – это прямой дымоход и одностороннее излучение. Если есть желание оборудовать дом таким камином, тогда следует воспользоваться представленной инструкцией по его созданию своими руками, и тогда проблем не возникнет.

Этап первый – подготовительные работы

Еще до закупки всех необходимых материалов и определения места расположения очага, стоит четко понимать, какую форму он будет иметь в будущем. Для этого необходимо взять в учет площадь комнаты, где он будет располагаться и вид отопительного элемента. После этого, с учетом того, как будет выполнена порядовка (кладка), можно приступить к возведению конструкции.

Гармоничный интерьер комнаты

Схему лучше всего иметь в виде рисунка, так она будет под рукой. Электронный формат неудобен при строительстве. Чтобы не думать об отсутствии необходимых инструментов и быстро построить камин с прямым дымоходом, понадобится следующее:

1. сантиметровая лента, а лучше рулетка для измерения;
2. правило в виде линейки;
3. уровень;
4. стальная лопатка с изогнутой рукояткой;
5. отвес и молоток-кирка.

Если у вас имеются определенный опыт, знания и навыки в строительстве, а также понимаете, с каким шагом будет выполнена порядовка, схему кладки можно сделать самостоятельно. Если опыта нет, тогда лучше воспользоваться готовым чертежом (если подходят параметры) или прибегнуть к помощи специалистов.

Этап второй – сбор всех материалов

Если планируется выкладывать камин своими руками, то для возведения конструкции лучше всего подойдут полнотелые кирпичи из глины, однако при всем этом можно закупить другой материал, который будет устойчив к высоким температурам, например, камень. Прежде чем приобретать кирпич, нужно четко знать его размеры, они должны совпадать с параметрами материала, использованного в схематической кладке.

Классический старинный интерьер

Выполняется порядовка камина при наличии таких элементов:

• фундаментная основа;
• изоляционная прослойка;
• воздушное поддувало;
• декоративная решетка;
• задвижка;
• углы из металла размерами 70 и 100 см (50х50 мм).

Полезно знать:  Как должна выглядеть гостиная комната с камином и телевизором

В дальнейшем чтобы создать камин в английском стиле также пригодятся:

1. Керамический кирпич в количестве около 300 единиц (все зависит от размеров камина).
2. Кирпич для возведения дымоходной трубы (на 1 м сооружения потребуется около 70 единиц).
3. Цемент (около 8 килограмм).
4. Песка понадобится 0,1 кубометра.
5. Примерно 0,1 кубометр обычной глины.
6. Огнеупорной глины потребуется 150 килограмм.
7. Дымовая задвижка.

Когда будет возводиться камин своими руками, потребуется делать его на основании специального раствора, куда входит песок, глина и цемент.

Этап третий – закладка фундамента

Если рассматривать идеальный вариант, то каждый специалист ответит, что камины обязательно должны устанавливаться на предварительно залитый фундамент. При этом очень важно, чтобы основание было отдельным элементов от общей конструкции. Кирпичное сооружение в итоге получится достаточно тяжелым, поэтому обычное напольное покрытие не выдержит такой массы. Возможность закладки фундамента зависит от хозяина дома. В идеале было бы его выполнить параллельно со строительными работами.

Контрастный интерьер гостиной комнаты

Именно поэтому, при планировании проекта в гостиной или другой комнате следует отметить, где будет яма для камина. Котлован должен иметь глубину не менее 50 см, при этом его ширина должна превышать размер камина на 10 см со всех сторон. Опалубка должна иметь высоту минимум на 5 см ниже, чем находится пол.

• Для заливки фундамента потребуется песок, цемент, щебень, но если имеются битые кирпичи, которые не понадобятся при возведении стенок, задействовать можно и их. На дно котлована, выкладывается слой щебня, кирпичей и песка. После утрамбовывания можно полученный бут залить водой. Заливку фундамента производят раствором цемента и песка. Уровень фундамента доводится до уровня пола, возможно, для этого придется конструировать опалубку.

• Что касается опалубки, то ее также необходимо будет обложить бутовым камнем, а после залить раствором на основе трех частей песка и одной части цемента. Выполнение этого процесса своими руками будет несложным. На следующем этапе необходимо сделать выравнивание поверхности фундамента, а далее покрыть его пленкой. Усадка продолжается в течение недели. Соответственно, в это время работать с фундаментом запрещено.
• Когда пройдет семь дней, на верхнюю часть созданного элемента кладется два слоя гидроизоляционного покрытия. Также следует знать, что кирпичи для нижнего (цокольного) ряда должны укладываться ребром, камин из кирпича в основной части выкладывается плашмя.

Этап четвертый – возведение перекрытий

На следующем этапе производится выкладка основания, о котором упоминалось ранее, и строительство перекрытий. Важно, чтобы поверхность постамента была идеально горизонтальной. Камин и труба дымохода будут плотно прилегать к стене, поэтому следует позаботиться о ее теплоизоляции. В качестве материала в кирпичном здании можно использовать любую минеральную вату.

Легкий интерьер гостиной комнаты

Топочная часть перекрытия из кирпича может укладываться в различных стилистических направлениях, даже включая арочную методику. Английский стиль допускает использование разных декоративных материалов: дерево, камень, металл, мрамор.

Что касается перемычек, то они могут быть клинчатыми, лучевыми или арочными. Если есть желание сделать перемычки в виде клина, тогда кирпич выкладывается реберной частью, а выравнивается он по опалубке. В итоге получится клиновидный шов, который подчеркнет британский стиль. На опалубку выкладывают арочные или лучевые перемычки.

Еще раз отметим, что очень важно чтобы гостиная в английском стиле с камином планировалась задолго до строительства, иначе в будущем, когда дом завершен, внести изменения очень сложно, а иногда и невозможно.

Этап пятый – выполнение порядовки

По схеме начинается выкладка рядов камина. Основная задача мастера заключается в том, чтобы следить за вертикальным и горизонтальным уровнем конструкции. После кладки двух-трех рядов внутреннюю поверхность топки протирают влажной тряпкой, позже это делать будет сложно.

Полезно знать:  Дверцы для каминов, какой вариант выбрать стеклянный, металлический или чугунный

Порядовка камина всегда должна выполняться с учетом определенных правил. В противном случае итоговый результат не будет соответствовать ожиданиям:

Небольшая современная гостиная

• Отмачивать можно только красный кирпич, огнеупорный только омывается от пыли.
• В сторону, где будет пламя, направляется центральная зона кирпича.
• Порядовка в каждом новом ряду раскладывается сухой для подгонки кирпича, только потом на раствор.
• Топливник делают из жаростойкого кирпича, при его отсутствии используют красный вид (можно перекрывать декоративным настилом).
• Камины этого стиля, а точнее их полки, лучше отделывать дубом или сосной.
• Дымоход располагают в стороне от других печей.
• Для топки не нужна колосниковая решетка.
• Швы всегда расшиваются, потому как нет наружной штукатурки.
• Там где соединяется дымосборник и труба обязательно нужно уплотнить асбестом и глиной, предварительно растворенными в водоэмульсионке.
• Допустима установка заслонки.
• Задвижка находится выше, чем труба дымового канала.
• Камера воздухооборота делается в устье канала дымохода.
• Перед камином площадку делают из жаростойкого кирпича.

Уделяйте внимание достаточному количеству глиняного раствора на кирпиче. Недостаток его приведет к проникновению дыма в пространство комнаты, но переусердствовать тоже не надо. Оптимальный слой имеет толщину 5-6 мм.

Не в каждой схеме присутствует инструкция по монтажу дымохода. Большинство проектов заканчиваются формированием топливного отверстия и установкой вьюшки. После этого узла дымоход имеет прямое направление. В нижней его части опытные печники встраивают очистные дверцы. Через них удобно выгребать сажу во время чистки камина.

Этап шестой – заключительная отделка

Камины в этой стилистике допускают использование различных облицовочных материалов: мрамор, дерево, керамика, изразцы, камень и даже металл. Очень эффектно смотрится, когда передняя стенка портала очага отделана лакированным деревом, медью или латунью. В таком виде дровяные топки смотрятся действительно по-британски.

Для придания еще большей специфичности сооружению можно расшить пространство между кладкой разными цветами. В дальнейшем, когда создается полный интерьер, английский камин оборудуется зоной отдыха, где устанавливают кресла, книжные шкафы, диваны и журнальный столик.

Итоговый результат кропотливой работы

В интерьере

Задача всех дизайнеров заключается в подборе оформления комнаты под конкретную планировку, целевое предназначение и уровень освещенности. Камин является очень приметным атрибутом, поэтому наполнение комнаты придется делать в соответствии с его стилем. В итоге получится интерьер гостиной в английском стиле, подстроенном под стиль камина.

На каминную полку в верхней части портала обязательно нужно поставить вазу или предмет рукоделия из дерева. Даже если камин будет выполнять только декоративную функцию, украсить угол в гостиной помогут принадлежности для растопки (кочерга, щипцы). Можно даже сделать имитацию тары для поленьев.

Вся гостиная в английском стиле с камином должна содержать тонкие намеки на принадлежность всех вещей к высшему свету. Это не означает, что придется обзаводиться старыми инструментами. Порой, даже самая незначительная деталь может дать объемное представление. В нашем случае камин является своеобразным пространством для воплощения внутреннего видения дизайнера.

Большому количеству людей нравятся камины, и практически каждый из них хотел бы иметь такой элемент в своем доме. Однако мало кто знает, что свою историю уютные домашние очаги начали в далекой Англии. Еще несколько десятков лет назад, а в некоторых поселках и в настоящее время, сооружения использовались исключительно для отопления помещения. В современном дизайне интерьера английский камин больше символизирует достаток и благополучие владельцев.

Кирпичные печи и камины весьма популярны в самых разных странах. Это довольно удобное и неприхотливое устройство, которое можно использовать даже при наличии центрального отопления, в качестве источника добавочного тепла.

По сравнению с печью, КПД камина много меньше, и составляет всего лишь 15-20 процентов. Но какое удовольствие сидеть возле открытого огня, созерцая пляшущие языки огня. Камин обладает дополнительной полезной особенностью: благодаря большому количеству воздуха, прогоняемому сквозь топку, он замечательно вентилирует помещение.

В комнате с этим английским очагом никогда не будет запаха застоявшегося, затхлого воздуха; ей не страшна сырость и плесень в доме. При выборе подходящего места для размещения следует учитывать, что он не благоволит сквознякам.

Лучше расположить его подальше от дверей в гостинной, также камины любят использовать в дачных домах.

Из каких элементов состоит английский камин?

Основание портала и самого очага должно быть сделано в форме площадки. Она выкладывается из качественного красного кирпича или из особого огнеупорного, поставленного на ребро. Для связки используют цементный раствор, содержащий просеянный мелкий асбест. Площадка выходит вперед портала на полметра, а по бокам от него на 0,3 метра. Швы имеют толщину 0,5-0,8 см.

Очаг должен иметь глубину 0,41-0,51 м. Для увеличения процесса теплоотдачи боковые стенки устройства должны иметь наклон от 45 д 60° к задней поверхности.

Последняя выкладывается вертикально на расстояние 0,36 м от пола, а далее с изломом, образующим наклонное зеркало. Нередко для усиления эффекта конвекции от горящего пламени, его отделывают отполированными листами стали.

Этот излом на 15-20 см должен возвышаться над порталом, завершаясь вьюшкой. Ее сечение больше, чем таковое дымохода, в 1,3 раза. Затем следует дымосборник. В нем при чистке дымохода будет скапливаться сажа. Через специальную прочистку в боковой или задней стенки печи ее убирают. В дымосборнике, в верхней его части, необходимо поставить шибер или поворотную заслонку.

Каковы требования к его устройству?

Для качественной работы камина должно быть выдержано соотношение между сечением дымохода (поперечным) и проемом портала, которое равняется 1 к 8 или 1 к 9 для неоштукатуренных отопительных систем, и 1 к 12 или 1 к 10 для оштукатуренных.

Между тем, размеры портала должны иметь отношение к общей площади нагреваемой комнаты как 1 к 50.

Портал не должен иметь высоту более чем в два раза больше глубины очага.

Процесс оштукатуривания внутренних поверхностей дымосборника и очага чрезвычайно трудоемкий, но с его помощью весьма заметно улучшается тяга и усиливается отдача тепла. Также для усиления теплоотдачи по бокам очага, в корпусе самого камина, устроены специальные камеры. Комнатный воздух в их полостях нагревается, и выводится через верхние отдушины в помещение. Тем самым он освобождает место для новых порций, затягиваемых через нижние отдушины. Перемычка портала обычно выполняется из кирпича или железобетона.

Камин в английском стиле: нужен ли фундамент?

Это определяется индивидуально, для каждого отдельного случая, и зависит от веса кладки и конструкции пола, для каркасного дома зачастую делают отдельный фундамент под камин.. В общем и целом должны выполняться все правила технологии возведения печей.

Для изготовления камина по-английски со стандартным прямым дымоходом нужно приготовить:

1. красного кирпича примерно 300 штук (или немного меньше),
2. кирпича огнеупорного около 120 штук,
3. глины простой 7 или 8 ведер,
4. особой глины огнеупорной около 2 ведер,
5. песка приблизительно 14 ведер,
6. цемента ведро,
7. одна решетка колосниковая,
8. одна задвижка и одна прочистка.

Камин пристенный своими руками

Такой камин, имеющий расположенный под наклоном дымоход, размещается возле уже существующей перегородки или основательной кирпичной стены.

Если они выполнены из дерева, им требуется надежная несгораемая изоляция – стена из кирпича, имеющая высоту до самого потолка помещения.

Сначала дерево обивается кровельным железом или жестью, затем покрывается войлочным слоем, пропитанным раствором глины. Кладку из кирпича желательно армировать жесткой стальной проволокой, крепящейся к стене большими гвоздями, каждые 2-3 ряда кирпича.

Можно сделать изоляционную стенку таким образом, чтобы она повторяла форму самого камина и дымохода, на 30 см выходя за них в стороны.

Печь вместе со стенкой представляет собой довольно тяжелую конструкцию, под которую необходим фундамент. Для его изготовления потребуется кирпичный бой или камни, для их укладки цементный раствор. Несколько ниже уровня пола выстилают двойной слой рубероида в качестве гидроизоляции. Цементно-песочная стяжка делается на отметке чистого пола.

Затем делается цоколь, обустраивается каминная площадка поставленным на ребро кирпичом. Для наружного ряда можно использовать облицовочный кирпич желтого цвета. Для стен топливника нужен или красный кирпич, хорошо обожженный, или специальный огнеупорный.

Для изготовления пристенной английской печи камина потребуется приготовить:

• обычный красный кирпич 200 штук;
• огнеупорный кирпич 70 шт;
• простая глина от трех до пяти ведер;
• огнеупорная глина от одного до двух ведер;
• 6-10 ведер песка;
• ведро цемента;
• колосник;
• задвижка;
• прочистка.

Если в работе используется колотый кирпич, то сколотой стороной он должен лежать в сторону кладки, но не в дымоход или топливник. Швы должны быть тщательно заполнены раствором, в противном случае камин может начать дымить из-за нарушения тяги. В процессе кладки порядовки необходимо затирать внутренние поверхности мокрой тряпкой, каждые очередные 2-3 ряда. По окончанию работы нужно снять все неровности, пройдясь по поверхности куском кирпича. Готовый камин должен быть просушен, для чего ему требуются периодические топки, по несколько часов.

Для открытого камина в английском интерьере лучше всего подойдут хорошо высушенные ольховые, березовые и осиновые дрова. Последние особенно хороши: они горят чистым ровным пламенем белого цвета, без копоти. Чтобы в комнате был приятный аромат, в огонь бросают несколько яблоневых, вишневых или можжевеловых веток, так делали пару веков назад во Франции. Дрова складываются аккуратным штабелем или горкой, которая опирается на топливник сзади.

Перед растопкой очага желательно чтобы в нем возникла первоначальная тяга. Для ее появления можно сжечь туго скрученную газету в дымосборнике.

Гостиная в английском стиле: оформление камина

Главным украшением любого очага, несомненно, является сам огонь. Остальные элементы здесь вторичны, поэтому желательно, чтобы их было по минимуму. Достойным украшением для каминной доски станет изящная керамическая ваза, статуэтка из металла или дерева.

Замечательным тематическим украшением печи являются кованые каминные принадлежности – шипцы, вилка, совок, кочерга, подставка для них, а также оригинальная плетеная дровяная корзина. Интересные приспособления такого назначения при определенных навыках и старании можно изготовить самостоятельно.

Для этого потребуются толстый круглый пруток, обрезки полосовой стали, арматура различного диаметра. Даже если металл (ваших заготовок) довольно сильно поврежден и имеет явные следы коррозии, это может сослужить хорошую службу.

Готовое изделие будет смотреться изысканно старым. Детали скрепляются болтами с галками или посредством шпилек.

Необходимым и важным элементом работы является рисунок будущих изделий, выполненный в полноразмерную величину. После того, как все детали будут воплощены в металле, изделие собирается и, при необходимости, подправляется. Затем конструкция разбирается на составляющие, и каждая отдельная деталь подвергается чернению. Оно происходит следующим образом.

Детали поочередно раскаляют, как следует, потом окунают в отработанное масло. Греют газовой горелкой или просто в котле, газовой печи, духовке, до появления свечения, и сразу опускают в емкость с маслом. После остывания элемент достают, насухо вытирают и осматривают. Если изделие не почернело, а сделалось коричневым, процесс повторяют. Для чернения листового металла изделия из него греют горелкой или лампой, и подвергают масляной обработке с помощью кисти или тряпки на палке.

ТОП 9 магазинов, где я выгодно закупаюсь

Петрович — строй-торг дом</li>InstrumTorg</li>Леруа Мерлен</li>Stroylandia- Строительные и отделочные материалы</li>OBI — стройматериалы и все для дома</li>Строительный двор</li>Максидом</li>Все Инструменты</li>Гараж Тулс</li>

ТОП 7 по товарам и мебели для дома:

Домовой</li>Мебель для дома</li>HomeX — все для отделки</li>Дизайнерская мебель</li>Мебель и кухни на заказ</li>220 Вольт- Инструменты для дома</li>МВидео- техника для дома</li>

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

• какой размер фундамента заливать под камин;
• высоту помещения;
• прочность высокого кирпичного сооружения;
• соблюдение мер противопожарной безопасности;
• внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

Угловой камин и его уникальность

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м² комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

Читайте также: устройство трубы для камина.

• Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
• Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Читайте также: Виды беседок с красивыми каминами.

Схема прямоугольного камина и чертеж

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

• Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.

Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м². Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

• В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

• керамический кирпич 235 штук;
• глина – 0,12 м³;
• песок – 0 , 3м³;
• дверка прочистная – 1 штука;
• задвижка печная – 1 штука;
• колосниковая решетка – 1 штука;
• душники – 2 штуки;
• сталь листовая толщина – 3 мм и размером 0, 25 м²;
• рубероид – 1,5 м²;
• цемент – 15 килограмм.

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.

Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Английский камин среднего размера

Английский камин из кирпича своими руками является одним из самых древних, которые возводились вообще. Также его называют классическим кирпичным камином открытого типа.

К параметрам причисляют следующее особенности:

• выступающий зуб;
• открытая топка;
• задняя стенка наклонного излома.

Внутреннее углубление топки или очага выкладывается из огнеупорного кирпича на раствор, в состав которого входит глина и шамотная крошка, а также немного цемента. Внешний контур сооружения создается из керамического, полнотелого материала.

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.

Эта схема английского типа является сложной, но окупается тем, что у него стабильная тяга и хорошее КПД. Чертеж камина из кирпича английского типа 5×3 и его порядовая схема.

Для его возведения вам потребуется:

• полнотелый керамический кирпич – 350 штук;
• шамотный кирпич – 125 штук;
• песчано-глиняный раствор – 215кг;
• раствор огнеупорный – 155кг.

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м³ общего пространства. Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка.

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

• керамический кирпич – 620шт;
• кирпич шамотный (огнеупорный) – 220 шт;
• решетка колосниковая 420х200мм – 2шт;
• задвижка дымовая 260х260 мм – 1шт;
• уголок стальной №40 – 150см;
• уголок стальной №60 – 100 см;
• стальная полоса 4х60 мм – 300 см;
• глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

</ul></ul></ul></ul></ul></ul>Содержание

Уют и комфорт родом из Англии

Каменная печь – это удобство и комфорт. Она создает уют в доме. Не лишней конструкция будет в помещении даже при наличии дополнительного центрального отопления.

Камин становится неотъемлемой частью любого интерьера и прекрасно в него вписывается. Печь устанавливается как в частном доме, так и в квартире.

Первые печные конструкции появились в Англии. Несколько столетий назад камин служил не для обогрева, а в первую очередь показывал благосостояние его владельцев. Таким образом, можно было демонстрировать гостям уровень доходов и пондимать статус семьи.

Сегодня у камина скорее декоративная функция, в частных домах они служат для частичного обогрева помещения. В то же время у печной конструкции есть преимущества перед стандартной отопительной системой. Тепло от батарей, если не проведена соответствующая изоляция, частично уходит на улицу, а тепло от печи – остается в доме. Также огонь, горящий в камине, дает чувство гармонии, расслабляет после напряженного рабочего дня или семейных хлопот.

10фотографий

Как сделать самостоятельно

Прежде чем приступать к кладке камина, необходимо определиться с его размерами. Первое, от чего нужно отталкиваться – это размер помещения, где будет устанавливаться печная конструкция. Помните, что в доме обязательно должны быть условия для установки каминной вытяжки.

Для кладки печи вам понадобятся такие инструменты, как метр или рулетка, кельма, отвес, уровень, линейка-правило и молоток-кирка. Самым распространенным материалом, используемым для кладки, является глиняные кирпичи. Выбирайте для облицовки материал самого лучшего качества, подбирайте размер, который не будет отличаться от основных кирпичей. Цемент, глина и песок станут основными компонентами для приготовления раствора.

Фундамент, слой изоляции, огнеупорная глина, песок, цемент и многое другое – учтите, что такие материалы могут понадобиться при возведении конструкции.

Схема изготовления

Первым делом выройте котлован для камина – глубина около 50 сантиметров. Ширину ямы выбирайте на 10 сантиметров больше будущей печи. Конструкцию можно соорудить своими руками без привлечения специалистов.

Деревянная форма будущего английского камина, что будет наполнена бетоном, должна быть как минимум на 5 сантиметров ниже, нежели уровень покрытия помещения.

Для выкладки опалубки возьмите бутовые камни. Залейте их раствором в соотношении 3 к 1. Для наполнения используйте смесь песка и цемента. Выровняйте пол, покройте пленкой из полиэтилена. Прежде чем произойдет усадка, конструкция в таком состоянии должна простоять около недели.

Перекрытие выкладывается самостоятельно с использованием различных стилей. Здесь могут быть такие декорации, как деревянные, каменные, мраморные. Самые распространенные перемычки – это арочные. Если стиль арочный, то используются лучевые детали.

Для изготовления клинчатых перемычек, кирпичи кладутся на ребро, по опалубке желательно выровнять. В результате должны получиться швы в виде клина.

В случае арочного и лучевого стиля, выкладка перемычек происходит на саму опалубку. Прежде чем производить строительные работы, определитесь с тем, как будет закладываться перекрытие, так как переделать будет почти невозможно или достаточно проблематично.

Основные требования

Чтобы сделать, к примеру, открытый традиционный английский камин Stovax, нужно иметь специальную схему для порядовки, материалы и необходимые элементы для проведения строительных работ.

Ниже приведен ряд правил, которым желательно следовать при возведении камина.

1. В воде можно отмачивать исключительно красные кирпичи. Они не впитывают в себя воду из полученного раствора. От пыли жидкостью отмываются огнеупорные кирпичи.
2. Исключительно цельная сторона кирпича направляется к очагу в процессе кладки.
3. Перед укладкой каждого ряда, кладка разворачивается и высушивается без использования раствора. После того, как подогнали кирпич, делать на чистой поверхности с раствором.
4. В качестве топливника принято брать огнеупорный кирпич. Иногда для перекрытия топливника декорируется настил.
5. Дымоход конструируется отдельно. Печи, задействованные в отоплении должны быть изолированы друг от друга.
6. Для создания стильного камина и его украшения, применяется дубовая или сосновая доска-полка. Толщина варьируется в пределах от 40 до 60 миллиметров. Для тонировки подходит исключительно анилиновый краситель.
7. Колосниковая решетка не применяется для топки камина. Кладка выполняется при помощи расшивки швов. Снаружи штукатурка не должна быть.
8. Для уплотнения и примыкания дымосборки лучше брать глину или асбест, который предварительно был растворен в водоэмульсионной краске.
9. Стальные заслонки помогут повысить теплоотдачу. Для изготовления площадки перед порталом применяется облицовочный и огнеупорный кирпич. 50 сантиметров – это самая приемлемая ширина портала и минимум по 20 сантиметров по бокам английской печи.
10. Задвижка устанавливается выше канала для дыма.

Следите за тем, чтобы, если вы изготавливаете своими руками без помощи специалистов английский камин, кладка была прямой. Неточности могут погубить всю возведенную конструкцию.

Для отделки печи используются такие материалы как кирпич или лакированное дерево. С помощью специального цветного раствора можно расшить швы. Для оформления английского камина также рекомендуется использовать мраморные плиты, металл, железо, кирпич, деревянные наличники.

Камин прост в использовании, несмотря на то, что внешне конструкция выглядит сложной. Единственные трудности доставляет чистка печи, но достаточно процедуру проводить раз в год.

8фотографий

Строгое соблюдение порядовки позволит создать качественную печь из кирпича с высокими техническими характеристиками. Для начала работ вам понадобится ручка и листочек в клеточку. Перед составлением порядовки необходимо учитывать размеры топки и его вид.

Классическая порядовка

Такая кладка применяется для простого очага из кирпича. Она рассчитана на вмонтированную печь с плитой. Классическая порядовка хороша тем, что ее можно перепланировать своими руками достаточно быстро.

Порядовка классического камина

Пошаговая инструкция классической порядовки:

1. Цокольный ряд выкладывается на ребро. Такой прием позволяет получить необычный внешний вид камина. При формировании цокольного ряда настоятельно рекомендуется использовать чертежи. Схема поможет вам правильно сложить все этапы воедино. Возведение цокольного ряда следует остановить на отметке 26-28 см;
2. Дальше кладка делается плашмя. Первый, второй и третий ряды полностью заполняются строительным материалом;
3. Четвертый ряд – это подина очага. Ее необходимо сложить так, как указано в классической схеме;
4. Дальше приступаем к формированию поддувала (зольника). Печь, работающая на дровах, обязательно должна иметь место, где будут собираться продукты горения. На этом этапе также изготовляется металлическая решетка своими руками из подручных материалов. Решетка кладется на пятый ряд кирпича;
5. Решетка прижимается следующим слоем;
6. После чего можно приступать к закладыванию портала. Клада в этом случае начинается с нижнего оклада;
7. Возведение портала продолжается до 13 ряда. Стоит отметить, что на 11 позиции необходимо приступить к формированию наклона – «зеркала»;
8. На 16 ряде формирование зеркала заканчивается. Кладка доводится до 17 позиции, с которой начинается формирование фасада;

   Порядовка дымохода

   Камин в доме. Рекомендации
9. С 19 ряда начинают выкладывать дымоход своими руками. Стандартные размеры дымоотвода: 27х14 см. На 22 позиции устанавливается задвижка, которая будет закрывать печь;
10. На последней позиции создается желаемая форма дымохода;

На этом этапе классическая кладка камина заканчивается. Кирпичный камин, построенный по рассмотренной схеме, отличается хорошим КПД и неплохой теплоотдачей. Он хорошо справляется с обогревом даже больших комнат.

Порядовка для углового камина

Угловой камин из кирпича является упрощенным вариантом небольшого классического очага. Порядовка камина почти не отличается от классического проекта. Необходимо учитывать только некоторые особенности угловых очагов, а именно – фундамент должен возвышаться над полом на 10 см; основание для печки требует качественной гидроизоляции.

Также не рекомендуется забывать про безопасность стен, к которым прислоняется печь. Сзади отопительной системы монтируется своими руками отражающий экран из стали или оцинкованного железа.

Пошаговая инструкция:

1. Кладка основания топки делается на глиняном растворе. Первые ряды кирпича кладутся только на глиняный раствор. Его необходимо использовать до 4 позиции, где происходит разделение камина на два блока, которые перекрываются плитой.

   Порядовка углового камина 1-6 ряд

2. Первый блок оформляется, как ниша для дров, а второй под лицевой фасад;
3. На пятый ряд используем шамотный кирпич. В этой позиции происходит формирование основания под печь;
4. Поле перекрытия камина стальной плитой, его возведение продолжается по отработанной схеме до 12 ряда. Чтобы отопительная система не давала сбоев и хорошо работала, для отделки ее внутренних стенок лучше использовать бой из шамотного кирпича;

   Порядовка углового камина 7-12 ряды

5. Вплоть до 27 ряда кладка идет по той же схеме, что и сначала. Для придания дополнительной жесткости между кирпичами ставятся металлические уголки, изготовить которые можно своими руками из стальных пластин;
6. Сверху постройки делается задвижки. Если вы не знаете, с какой стороны ее ставить, то посмотрите на чертежи. Задвижка, установленная в правильном месте, улучшает контроль тяги.

   Порядовка углового камина 13-33 ряды

На этом этапе возведение своими руками углового камина считается оконченным. По схеме видно, что кладка угловой пристройки кардинальным образом отличается от классической. Ее характерными чертами являются простота и нетребовательность к строительным навыкам хозяина.

Порядовка в английском стиле

Английский камин имеется несколько отличительных черт. Во-первых, у него прямой дымоход, а во-вторых, отопление сопровождается односторонним излучением. Кроме этого, английский камин имеет еще одну отличительную черту – в проекте необходимо выполнить трапециевидную форму разреза для того, чтобы тепло поступало непосредственно в помещение.

Строение английского камина

Внимание также привлекает задняя стенка, которая преломляет кирпичный топливник на 20 градусов, создавая зеркало. Несмотря на сложность проекта, его вполне можно смастерить своими руками.

Для изготовления английской печки требуется приблизительно 300 единиц обычного кирпича и 120 огнестойкого, 150 кг огнеупорного раствора и 200 кг глиняно-песчаного.

Инструкция порядовки:

Для первых четырех рядов необходимо использовать только керамический кирпич. Для экономии можно закупить бракованную партию кирпича – все равно, они выполняют роль фундамента для отопительного оборудования. Первый ряд выкладывается боковой стороной кирпича. Дальше основной строительный материал кладется плашмя;

Английский камин с отопительным щитком

На следующих этапах необходимо учитывать одну особенность английской порядовки – у камина не предусмотрено поддувало и колосниковая решетка, которая перекрывается плитой в рассмотренных выше вариантах.

Печь с поддувалом необходимо учитывать в конструкции только для больших комнат, объем которых превышает 70 м3. Для маленьких комнат своими руками устанавливается дымоотвод с выходом на улицу.

12 ряд перекрывается стальным уголком и двумя металлическими полосами. В качестве крепежных элементов используются любые листы металла или оцинкованного железа, из которых вырезаются своими руками две полосы.

Крепежи перекрываются 4 рядами кирпича. На 16 позиции необходимо оставить небольшое отверстие сзади отопительного оборудования. Чертежи английских каминов не предусматривают расположение печки возле стены, поэтому такой проект устанавливается на небольшом расстоянии от стен.

Английский камин с отопительным щитком (порядовка)

Кроме этого, в английском варианте печь располагается в открытом виде. Такая конструкция требует дополнительной защиты комнаты. Топка по всей окружности обкладывается своими руками огнестойкими строительными материалами.

Чертежи не упоминают об одной особенности кирпича, а именно о способности к поглощению воды. Поэтому строительный материал перед кладкой необходимо замочить. Кирпич замачивается на протяжении всего строительства, а не только во время формирования отдельных элементов отопительного оборудования.

После окончания строительных работ до ввода в эксплуатацию отопительного устройства необходимо подождать 2-3 недели, пока печь и вся кладка полностью просохнет. Только после полного высыхания камин можно использовать.

Видео: Как сделать камин из кирпича

Используемые источники:

• https://ochg.ru/kaminy/dizajn/kamin-v-anglijskom-stile.html
• https://domsdelat.ru/otoplenie/anglijskij-kamin-v-gostinnoj-svoimi-rukami-ustrojstvo.html
• https://znatoktepla.ru/kaminy/proekt-i-raschet-kamina-iz-kirpicha-svoimi-rukami.html
• https://dekoriko.ru/kaminy/anglijskij/
• https://kaminyn.ru/hands/poryadovka-kirpichnoy-kladki-dlya-kamina.html
