Камин и мангал в один дымоход

21 апреля 2018 просмотров: 3596

Уличные печные комплексы всегда пользовались популярностью. Такие постройки с одинаковым успехом устанавливались как под открытым небом, так и в частично или полностью закрытых летних кухнях, верандах и беседках. Около такого комплекса всегда можно весело и с комфортом провести свободное время, расслабиться и отдохнуть в компании семьи и близких друзей. Особенно ценен такой отдых в летнее и тёплое время года.

К основным преимуществам печи-камина с функцией барбекю является многофункциональность. В таком комплексе с лёгкостью и максимальным удобством можно готовить различную пищу и неважно будут это овощи, мясо или рыба. Любой продукт, приготовленный на огне, дровах и углях остаётся сочным, ароматным и очень полезным.

Печь камин с барбекю можно установить даже в саду с ограниченным свободным пространством, просто в этом случае его функционал и габариты будут несколько меньше. Итак, залогом успешного возведения кирпичного барбекю в саду своими руками, является правильно и грамотно составленная или подобранная порядовка.

Основные разновидности

Печи камины барбекю в зависимости от своих конструктивных и визуальных особенностей подразделяются на следующие разновидности:

Барбекю, дача с которым станет идеальным и излюбленным местом для отдыха, позволяет готовить вкусную и ароматную пищу прямо под открытым небом. Такая установка чаще всего собирается из кирпича и включает в себя большую открытую топку, в которой устанавливаются решётки на которых готовится пища;
Мангал барбекю – это комбинированная конструкция. Однако если говорить про мангал отдельно, он представлен кирпичной или стальной коснтрукцией у которой полностью отсутствует так называемая крыша или верхняя часть. Еда также готовится на установленных решётках;
Проект барбекю может включать в себя такой элемент как коптильня. Коптильня может быть горячего или холодного копчения. Она также предназначается для приготовления и копчения пищи с помощью пара.

Для кладки любой конструкции понадобится кирпич печной. Их него можно собрать всю установку полностью. Однако за счёт его высокой стоимости, преимущественно из него складывается топочный отсек и дымоходная труба если она предусмотрена конструкцией.

Чертёж и проектировка

Беседка барбекю будет полностью соответствовать всем вашим пожеланиям и работать без перебоев, в том случае если вы подойдёте к процессу её строительства со знанием дела и с максимальной ответственностью. Также печь, кладка которой выполнена по предварительно составленной порядовке идеально станет в запланированном месте.

Проект барбекю также должен включать в себя такие особенности как способ и место установки. Вы можете разместить печной комплекс как прямо в саду под открытым небом, так и в беседке, на веранде или летней кухне. Следует отметить, что строительство барбекю под открытым небом вызывает меньше проблем, в отличие от сборки такого агрегата с предварительным возведением веранды или беседки.

Барбекю, кирпич для которого подобран правильно, предварительно рассчитывается и закупается с небольшим запасом. Рассчитать количество кирпича на печь можно с помощью порядовки, на которой будут отображаться каждый конструктивный элемент комплекса.

Барбекю, дача с которой полностью соответствует всем нормам и требованиям со стороны пожарной безопасности будет лучшим вариантом. Важно не устанавливать кирпичную конструкцию около других построек или деревьев. Также место расположения выбирается таким образом, чтобы у вас имелась имитированная или природная защита от ветра, осадков и других природных аномалий.

Необходимо предусмотреть наличие не только кирпича, но и фурнитуры: решеток, мангала, гриля, вертелов и другого оборудования. Важно чтобы они подходили по своим габаритам и надёжно закреплялись.

Также уделите внимание габаритным размерам печи с барбекю. Многое зависит от самого участка и свободной площади. Не стоит устанавливать громоздкую конструкцию на небольшом или среднем участке. Также маленькая печь в большом саду просто потеряется, и не будет выглядеть столь привлекательно, как более громоздкая.

Этапность возведения

Для того чтобы конечный результат полностью соответствовал всем вашим ожиданиям, необходимо в процессе строительства использовать конкретный и продуманный план. Ознакомиться с пошаговым руководством по выполнению подготовительных и строительных работ вы можете далее:

Поскольку конструкция возводится в саду, в независимости от её габаритов и массы, для неё потребуется возвести фундамент. За счёт него отопительный агрегат приобретёт устойчивость и надёжность. В данном случае, лучше всего отдать предпочтение бетонному фундаменту;
Теперь переходим к постройке и выполнению кладочных работ. Если вы не сталкивались с этим процессом ранее, предварительно необходимо получить консультацию у опытного мастера, либо изучить соответствующую литературу. Также потребуется время на то, что ознакомиться с особенностями и способом исполнения вашей конкретной порядовки;
Основной составляющей любой твёрдотопливной уличной или домашней конструкции является дымоход. Через него выводятся все продукты горения и распада топлива. Самым сложным и дорогим является кирпичный дымоход. Как более бюджетный и простой вариант можно установить стальной. К категории современных относятся сэндвич и модульные дымоходы с минимумом колен и теплоизоляцией, защищающей конструкцию от промерзания и образования конденсата;
На последнем этапе выполняется облицовка камина. Она может быть выполнена любыми материалами и в определённом стиле.

Со способами облицовки уличных конструкций вы можете ознакомиться далее.

Расположение и типы

После того как вы закончили фундамент, дали ему получить естественную усадку, высохнуть, сложили топку с порталом и подключили установленную дымоходную систему, настала пара приступить к заключительному и самому приятному этапу.

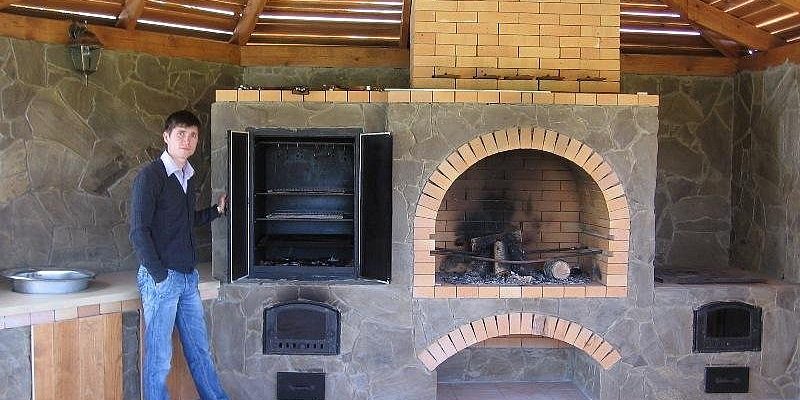

Облицовка топки и портала камина, в том числе и уличного, позволяет выгодно выделить и разнообразить ваш отопительный агрегат. Облицовка портала и топки может быть выполнена в любой стилистике и направлении.

Всегда популярен традиционный классический стиль, а молодёжи наверняка понравится смелый модерн или хай-тек. В деревенский интерьер с загородным или дачным домом впишется барбекю в стиле кантри. Многие ценят в отделке изысканность и дороговизну. В этом случае вам точно понравится Прованс, фьюжн, арт-деко. Если сад достаточно просторный и светлый, дополнить его можно кирпичной печью в Скандинавском стиле. Для ценителей простоты и минимума декора подходит стиль минимализм.

Лучше всего установить барбекю не под открытым небом, так как в результате круглогодичного воздействия на кирпич и другие материалы осадков и прочих природных явлений, конструкция начнёт терять свою привлекательность и прочность. Как вариант- это сделать небольшой навес или массивную крышу.

Не вызовет особых сложностей возведение беседки или небольшой пристройки, летней кухни. Такое расположение полностью оправдает себя и продлит срок эксплуатации вашего отопительного агрегата.

Также перед постройкой и составлением проекта, необходимо не только выбрать точное место расположения печки и её габариты, но и тип конструкции. Постройка может располагаться отдельно от дома, беседки и других элементов сада. Такие барбекю называют островными. Другая разновидность – это конструкции, установленные около стен или перегородок. Они называются пристенным и как правило более миниатюрны чем островные. Третья разновидность уличных комплексов – это угловые. Такие установки очень миниатюрные и при этом достаточно многофункциональные и эффективные установить их можно даже на самой небольшой веранде или в беседке.

Выбор материалов и облицовки

Для облицовки и сборки топки могут подойти самые разные материалы. Если вы имеете опыт сварки, идеальным решением для сборки барбекю стене металл. Из чугуна можно выковать решётку, варочную поверхность или дверцу. Оптимальным материалом для топки и портала станет кирпич, причём он должен быть не только красным, но и для определённых участков шамотным печным огнеупорным. Такой материал лучше выдерживает высокие температуры и их резкий перепад.

Для облицовки печки перечень материалов становится больше в разы. Самый недорогой вариант – это оставить кирпичную кладку без изменения. Однако для придания ей более ухоженного внешнего вида, рекомендуется заполнить швы между кирпичами специальным составом. Однако лучше всего не оставлять кирпичную поверхность в стандартном виде, так как для кирпича характерно впитывание влаги. Для того чтобы избежать разрушения обработайте кирпичную поверхность специальным защитным лаковым или окрашивающим составом.

Среди облицовочных материалов с невысокой стоимостью особой популярностью пользуется декоративная штукатурка и краска. Оба материала должны подходить для использования на улице и хорошо выдерживать высокие температуры.

Как более дорогой вариант для облицовки печи-барбекю можно применить керамическую плитку, терракоту или искусственный камень. Более дорогая и самая долговечная отделка – это мрамор, гранит, талькохлорит и другой природный камень.

Красиво и всегда стильно смотрится облицовка изразцами или мозаикой. С помощью этих материалов вы сможете создать уникальный, неповторимый образ и целое произведение искусства, композицию.

В этом видео ролике вы сможете узнать о том, в чём заключается принцип работы печь-камин с барбекю из кирпича на даче или в доме:

Содержание

Кто не любит отдых на природе: ароматный шашлык, будоражащий обоняние запах дыма, и гипнотизирующие танцы пламени? К сожалению, не всегда есть возможность выехать в лес и провести время на лоне природы. Но, собственно, это и не обязательно, ведь можно у себя во дворе соорудить собственный камин-мангал для беседки – удобное, красивое и надежное приспособление для воплощения в жизнь любых пожеланий, связанных с отдыхом на свежем воздухе.

Планы чудесно провести время с близкими людьми и друзьями, рассматривая языки пламени и наслаждаясь вкусными, только что приготовленными на мангале блюдами, не испортит плохая погода, не заставит отменить запланированное.

Что такое камин-мангал

Почему камины-мангалы так популярны? Объясняется данный факт очень просто — многофункциональность аксессуаров для дачи неописуема. Эти строения быстро становятся центром зоны отдыха, местами, вокруг которых обустраиваются беседки, ставятся лавки, качели для сидения.

Владея камином-мангалом, можно приготовить шашлык, барбекю, гриль, можно организовать праздник в любую погоду. Время, проведенное на свежем воздухе, возле огня камина-мангала запомнится надолго, поднимет настроение, зарядит энергией. Кроме того, это приспособление станет отличным украшением ландшафта, поскольку идеально вписывается в природную обстановку.

Внешне камины-мангалы не слишком отличаются от каминов, возведенных в закрытых помещениях. Это тот же фундамент, топка для дров и дымоход, ничего сверхъестественного.

При желании, если позволяют возможности, можно сделать строение более сложным, обустроив вокруг него стол, мойку, духовку с варочной панелью. В ее отверстие поместится казан, где будут готовиться различные вкусности. Таким образом, в одном месте можно соорудить целую кухню. Как бы то ни было, центром композиции всегда будет камин-мангал.

Украсить строение можно разными отделочными материалами натурального происхождения, к примеру, плиткой под камень или кафельной плиткой.

Разновидности каминов

Камины-мангалы, обустраиваемые на открытом пространстве делятся:

Отдельно стоящие уличные строения без крыши и наличия вытяжки, похожие на обычные мангалы, но сделанные из кирпича с предусмотренной нишой для дров.
Агрегаты с каменным либо металлическим дымоходом. Эти камины-мангалы у многих часто ассоциируются со сказочными печками.
Камины-мангалы в совокупности с другими приспособлениями для готовки пищи на огне.
Мангалы-камины, располагающиеся под крышей летних строений.

Помимо этого, можно разделить камины-мангалы и по особенностям их конструкции — они могут быть треугольной формы, полукруглой, квадратной и круглой, существуют также эксклюзивные несимметричные устройства.

Камин-мангал – плюсы и минусы

Веранда не выдержит кирпичный камин с мангалом, и для беседки это слишком тяжелое сооружение, поэтому нужен очень прочный фундамент, который не поддастся влиянию огромнейшего веса. Нужно следить, чтобы не случилось его осадки или перекоса, в ином случае это может спровоцировать деформацию всего сооружения.

Нельзя допускать осадка и перекосов фундамента, так как они могут привести к полному разрушению всей конструкции.

Но несмотря, ни на что, камины-мангалы обладают рядом преимуществ. Они:

надежные;
прочные;
долговечные.

Конструкция позволяет готовить любые блюда, любой сложности. Как результат: в летнее время беседка легко трансформируется в уютную летнюю кухню, где вечером может собраться все семейство за одним столом.

Но даже в такой бочке меда есть ложка дегтя.

7фотографий

К недостаткам каминов-мангалов можно отнести:

цена сооружения – достаточно высокая относительно остальных материалов;
конструкции очень тяжелые, поэтому нуждаются в прочном фундаменте, что также сказывается на кошельке будущего владельца;
необходимость в изготовлении дымохода.

Материалы и инструменты для возведения камина-мангала

Перед тем, как приступить к самостоятельному возведению камина-мангала, необходимо убедиться, что куплены все необходимые инструменты. Прежде всего это: емкость, где будет замешиваться раствор, совковая лопата, резиновый молоток, кельма, метр, уровень, отвес и угольник.

Поскольку камин будет стоять на улице, нужно учесть, что на него будут влиять факторы окружающей среды, к примеру, ветер, дождь, солнце. Именно поэтому лучше отказаться от дешевых, а значит не очень качественных строительных материалов. Для возведения камина-мангала нужны:

кирпич красный и силикатный для топки;
цемент, песок, щебень, галька, керамзит;
арматура для фундамента;
облицовочный материал;
доски для опалубки;
металлический уголок;
гидроизоляция.

Эти материалы обеспечат постройку самой простой конструкции. Если же хочется сделать что-то более функциональное (к примеру, чтоб была коптильня), нужно понимать, что понадобятся многие другие строительные, отделочные и даже сантехнические материалы.

Основные работы по возведении камина-мангала

Мангал-камин нельзя выложить на глаз. Он выкладывается по заранее подготовленному плану и схеме.

На начальной стадии возведения любых кирпичных строений происходит подготовка основы — фундамента. Для него роется котлован, на дно которого укладывается подушка из гравия и щебня, все плотно утрамбовывается.

Следующий этап – установка опалубки. Армирующая конструкция может быть сварной или просто стянутой из нержавеющей проволоки. Для верхней части фундамента делается раствор из песка и цемента. Если же необходим более глубокий котлован, то его нужно залить двумя слоями разных растворов: нижний будет состоять из гальки и цемента, а верхний из песка и цемента.

Арматурную сетку нужно провести через все слои. Верхнюю часть фундамента выровнять с помощью горизонтальных маяков, и оставить до полного высыхания. На верхней части основы ложится лист гидроизоляции, на который в дальнейшем ложится первый ряд кирпича.

7фотографий

Еще чуть больше сотни лет назад приготовление пищи на открытом огне считалось явлением обыденным, а сегодня это уже диковинка или роскошь, не ежедневная, а доступная только в праздники или выходные. Местом, где будет кипеть весь процесс, является мангал – емкость, в которой происходит горение твердого топлива. Сверху имеется решетчатая площадка, на которой раскладываются овощи, мясо, рыба.

Упрощенные модели мангалов выполнены из металла, их можно брать с собой за город, на природу, в лес. Но большинство радостных встреч происходит в загородном доме. Для этих целей оборудуются камины барбекю из кирпича. Слово «камины» добавляется неспроста, ведь это функциональное устройство, которое отлично подходит для жарки шашлыка, гриль или барбекю. Но одновременно такой камин служит украшением зоны отдыха, на территории которой можно установить крытую беседку, стулья, столик.

Красиво сложенная конструкция

По своему устройству барбекю камины несколько не похожи на классические, привычные нам варианты, встречающиеся в помещениях для создания тепла. Прежде всего, отличие касается топки. В нашем случае все подготовлено для того, чтобы было возможным приготовление пищи. Различают уличные варианты мангалов, у которых отсутствует дымоход, и устройства, применяемые в помещении, на веранде, в летней кухне.

Инструменты и материалы для кладки

Описанный вид каминов хорош тем, что его несложно выполнить из кирпича своими руками. Любоваться на свое произведение всегда приятнее. К тому же здесь очень трудно допустить грубейшие ошибки, которые будут влиять на процесс горения. Все действия умещаются в лаконичный алгоритм.

Полезно знать: Как использовать камин для отопления дома, какой вид для этого лучше подходит

Но перед тем как представить его, уделим внимание подготовительному этапу. Инструменты и задействованные материалы следует заготовить сразу, так как некоторые манипуляции должны длиться не одни сутки.

Приготовьте сразу таз или другую посуду, которая подойдет для приготовления раствора.
Замешивание производится штыковой лопатой, а дозировка сыпучих смесей производится совковой.
Обычно камины и печи мастера возводят руками, но так как к камину барбекю особых требований не предъявляется, то готовый раствор наносить на кирпич можно с помощью мастерка.
Набор измерительных приборов просто необходим для того, чтобы конструкция получилась устойчивой, надежной, с соблюдением вертикальных и горизонтальных уровней.
Из материала потребуется облицовочный кирпич, шамотный кирпич, которым будет выложена топка, Цемент М-300, мелко отсортированный песок, щебень, материал для внешней отделки.

Конечная цель работы

В процессе строительства камина будут нужны определенные приспособления, но о них будем упоминать по ходу описания алгоритма.

Обустройство фундамента

Камины барбекю из кирпича, как и любая аналогичная конструкция, требуют надежного основания – фундамента. Но по сравнению с классическим камином, его масса на порядок меньше, поэтому глубина котлована под фундамент ограничивается 40 сантиметрами. На дно котлована высыпается смесь из песка и щебня. Эта подушка должна иметь толщину 25 см. Точного соблюдения указанного параметра не требуется.

Из досок конструируется опалубок. После его установки фундамент заливается раствором. Приготовление раствора должно проходить в пропорциях 3 к 1. Песок и цемент в соответственных долях могут содержать крупные примеси. Просеивать их придется на дальнейших этапах, а пока это не нужно.

Подготовка качественного фундамента

Высота фундамента должна соответствовать уровню пола, если это камин в помещении и 10 см в случае открытой модели. Самое важное условие, которое должно выполняться – верхняя поверхность залитого фундамента должны быть выставлена по горизонту. Проверить этот момент, можно строительным уровнем. На последнем этапе готовый фундамент накрывается листом рубероида и сохнет. Время полного застывания раствора по всей толщине составляет 2-3 недели.

Полезно знать: Используем газовый камин как домашний очаг, выбираем подходящую модель

Возведение стен

При отсутствии опыта рекомендуется пользоваться разработанными схемами по строительству мангала. Они не несут в себе никаких секретов, просто чтобы получилась прочная топка с возможностью установки решетки и жаровни, необходимо выполнять правильную обвязку кирпичей. После кладки 2-3 слоев придется делать небольшой перерыв, иначе тяжесть всего камина будет приходиться на нижний слой еще не затвердевшего раствора.

Процесс кладки уличного камина

Итак, после того как фундамент полностью затвердел, можно начинать кладку мангала.

Конструкция выполняется в полкирпича, так как она не подвержена сильным нагрузкам. Комплексные камины уже строятся в кирпич. Прочность будет создавать метод кладки «вразбежку». Он подразумевает сдвиг всех кирпичей на полкирпича циклично.
При формировании одного ряда, перед тем, как перейти к следующему, не забывайте вставлять элементы креплений для полок и решеток. Для этого применяются металлические изделия или кирпичи, уложенные перпендикулярно ряду и образующие внутри топки выступы. Если этот нюанс упустить из виду, то придется демонтировать весь мангал.
На выполненные крепежные элементы монтируется жаровня. В ней должны быть предусмотрены отверстия, через которые будет поступать воздух, необходимый для горения.

Решетка для приготовление стейков

Рассмотренный вариант строения топки является самым простым и может быть усложнен закрытыми конструкциями. Но первые самостоятельные работы со сложных вариантов начинать не следует, потому что усложнение накладывает определенный отпечаток практически на все параметры: формирование ряда, перемычки, количество рядов и т.д.

Полезные советы для начинающих

В алгоритме действий невозможно передать все тонкости работы каменщика или опытного печника. Поэтому необходимо прислушаться к некоторым советам, которые помогут в трудную минуту.

Оригинальная конструкция для готовки еды на улице

Несмотря на то что фундамент снаружи затвердевает уже на следующий день, нельзя торопиться приступать к кладке стенок. По всей своей глубине он еще не окреп и может впоследствии разрушиться. Ждать придется не меньше двух недель.
Не спешите укладывать кирпичи на раствор. Не поленитесь и сложите его одними кирпичами. Общее представление, кроме имеющейся пошаговой инструкции, способствует более качественному выполнению работы.
Начиная новый ряд, необходимо произвести примерку кирпичей. Может потребоваться обрезка одного или нескольких кирпичей. Затем в установленном порядке выкладывается ряд уже с применением раствора.
Возьмите на вооружение приборы, которые позволяют контролировать вертикаль и горизонталь плоскостей и ребер собранного каркаса. Идеальность этих параметров повышает эстетичность внешнего вида и прочность конструкции.
Необходимо отметить, что аккуратно уложенный облицовочный кирпич отлично смотрится, благодаря своеобразной текстуре. Многие дизайнеры отделывают стены материалами, стилизованными под кирпич. Начинающий мастер может допускать погрешности вкладке. Скрыть их поможет дополнительная декоративная отделка камина барбекю специальными материалами. Но если картина получилась аккуратной, то сразу после окончания кладки приступайте к разделке швов.
Огнеупорный кирпич, из которого выполняется сама топка, следует укладывать на глиняный раствор. Он готовится несколько дней, связано это с необходимостью вымачивания и просеивания глины. Песок тоже должен иметь мелкую структуру. Добавляя воды в смесь, нужно добиться такой консистенции, при которой раствор не липнет, если его взять руками, и при этом сохраняет приданную форму.
Вводить в эксплуатацию мангал сразу нельзя. Кладка застывает еще около двух недель.

Полезно знать: Маленький камин для дачи, выбираем готовый вариант или строим сами

Для отделки поверхности камина обычно используют плитки декоративного камня. Этот материал доступен по стоимости и придает камину отличный вид с собственным стилем. Плитка крепится за счет клеевого состава. Он сейчас доступен в продаже уже в готовом виде. Для уличных моделей все же рекомендуется естественная отделка – красный кирпич.

Наличие на дачном участке специального уголка, где можно приготовить деликатесы на огне, решает многие проблемы отдыха. Выезжая загород, нужно взять с собой только все необходимые продукты, а место, где их обжарить будет всегда готово.

Камин мангал, сделанный своими руками

Камин мангал своими руками очень просто можно соорудить на удобной для хозяев территории участка. Конструкция такого сооружения вполне доступна для исполнения при наличии необходимых материалов, инструментов и схемы кладки.

Что такое камин-мангал?

Популярность каминов-мангалов объясняется многофункциональностью этих дачных аксессуаров. Такое строение становится центром зоны отдыха, вокруг него обустраиваются беседки или навесы, удобные места для сидения.

Имея такую зону с камином-мангалом, где можно приготовить барбекю, шашлык или гриль, вы сможете организовать праздник в любую погоду. Проведение времени на свежем воздухе особенно приятно, если есть возможность провести его в комфортных условиях около живого огня. Кроме этого, камин-мангал станет достойным украшением любого ландшафта и неотъемлемым элементом его дизайна, так как такие строения отлично вписываются в природную обстановку.

Такие камины по конструкции и внешнему виду ненамного отличаются от каминов, устроенные в помещениях. Самый простой его вариант состоит из фундамента, непосредственно топки камина-мангала и дымохода.

Если есть возможность и желание усложнить строение, можно вокруг него дополнительно устроить духовку, варочную панель с отверстием для казана, гриль, а также мойку и разделочный стол. Как бы то ни было, центром всей композиции всегда будет оставаться камин-мангал.

Оформить строение можно различными натуральными отделочными материалами, например плиткой под камень, отделочным камнем или кафельной плиткой.

Виды каминов-мангалов

Камины-мангалы, устанавливаемые на открытом, воздухе могут быть нескольких видов:

Отдельно стоящие постройки без вытяжки и крыши, больше напоминающие обычные мангалы, но сложенные из кирпича и имеющие нишу для дров.
Также отдельно стоящие камины-мангалы, имеющие каменный или металлический дымоход. Эти строения, при соответствующем оформлении, будут напоминают сказочные печки.
Эти строения могут находиться в комплексе с другими полезными приспособлениями для приготовления различных вкусностей на дачном отдыхе.
Мангалы-камины располагают, как под крышей в летних строениях, так и отдельно от них.
Также можно разделить такие их и по форме — они могут быть полукруглыми, треугольными, квадратными или круглыми, а также иметь эксклюзивные несимметричные очертания.

Инструменты для кладки

Если вы решили самостоятельно построить на участке такой мангал-камин, убедитесь, что у вас есть все необходимые для этого инструменты. Для работы вам понадобятся:

Инструменты для кладки камина мангала

емкость для замешивания раствора;
совковая и штыковая лопаты;
резиновый молоток и молоток-кирочка;
кельма (мастерок);
расшивка;
складной метр;
уровень;
угольник;
отвес.

Материалы

Так как камин будет находиться на улице, он будет подвергаться негативному влиянию внешних факторов, таких, как ветер, дождь, пыль и ультрафиолетовые лучи. Именно поэтому есть необходимость не брать самые дешевые, а обратиться к качественным строительным товарам. Для постройки вам понадобится:

красный кирпич;
силикатный кирпич для топки;
цемент, песок, галька, щебень;
металлическая арматура для фундамента;
доски для опалубки;
облицовочный материал ( на выбор);
металлический уголок 50 × 50 см;
лист гидроизоляции.

Это основные материалы, которые нужны для самой простой конструкции. Если решено снабдить этот комплекс дополнительными функциями, то могут понадобятся и другие строительные, сантехнические и отделочные материалы.

Возведение камина-мангала

Возведение всех кирпичных строений начинается с подготовки основы — фундамента.

Фундамент

На подготовительном этапе его устройства роется котлован, глубина которого будет зависеть от массивности конструкции и состава почвы. Средняя глубина ямы, повторяющей очертания основания будущего сооружения, составляет 40 см.

Необходим качественный фундамент

На дно котлована укладывается подушка из щебня или гравия и хорошо утрамбовывается. Толщина этого слоя должна составлять от 15 до 35 см.
Следующим этапом идет установка опалубки для заливки бетонного раствора.
Устанавливается армирующая конструкция — она может быть сварная или просто стянутая нержавеющей проволокой.
Для верхней части фундамента замешивается раствор, состоящий из песка и цемента 3×1. Если котлован по каким-то причинам роется более глубокий, то его заливают в два слоя, разными растворами: нижний — это галька и цемент, а верхний — песок и цемент. Арматурная сетка должна проходить через оба устраиваемых слоя.
Верхняя часть фундамента выравнивается по горизонтальным маякам, и его оставляют сохнуть.
Далее поверх основы выстилается лист гидроизоляционного материала, на который будет уложен первый ряд кирпичной кладки.

Кладка стен камина

Мангал-камин выкладывается по заранее составленной схеме и плану. Если мастер проводит такую работу впервые и не имеет опыта в этом искусстве, лучше воспользоваться готовыми, уже проверенными схемами. В данном случае, можно рассмотреть один из примеров несложных построек, в хитросплетении которого вполне можно разобраться.

Одна из несложных конструкций камина мангала

Этот вариант может быть установлен как под крышей в беседке или на террасе, так и под открытым небом. Он удобен своей компактностью и простотой. В тоже время, в этой модели предусмотрены все максимально возможные для нее функции. Конструкция позволяет устроить жаровню для барбекю и шашлыка, а также при желании гриль, если на уровне третьего ряда каминной топки сделать отверстия для вертела.

На схеме хорошо видна порядовая кладка камина-мангала, ориентируясь на которую, можно легко справиться с этой ответственной работой.

Порядовая схема выкладки нижней части

Первый ряд выкладывается сплошным, но нужно соблюдать рисунок укладки кирпича.
Далее, до пятого ряда все устраивается по схеме. На пятом ряду необходимо, для поддержки кирпичей следующего ряда, закрепить металлический уголок или полосы, так как шестой и седьмой ряды будут сплошными.
Восьмой, девятый и десятый ряды имеют одинаковую конфигурацию и кладутся в соответствии со схемой.

От 10 ряда и выше

Для одиннадцатого ряда также потребуются металлические полосы или уголки.
Двенадцатый и тринадцатый должны иметь сплошную поверхность.
С четырнадцатого по девятнадцатый ряд внутри топки укладывают силикатный кирпич — его устанавливают на ребро.
На двадцать первом ряду необходимо также установить уголок, так как далее пойдет кладка дымохода, где ряды устраиваются со смещением вовнутрь конструкции — это продолжается до двадцать восьмого ряда.
Затем выполняется работа над устройством трубы по предоставленной схеме.
На трубу сверху необходимо закрепить зонт, чтобы влага не смогла проникнуть в полость дымохода.

Общие рекомендации

Чтобы результат работы был удачным, необходимо придерживаться некоторых советов, которые помогут сориентироваться в процессе устройства сооружения.
После установки фундамента не торопитесь, дождитесь полного его высыхания. Для этого понадобится порядка четырнадцати дней (иногда и больше), в зависимости от толщины его бетонного слоя.
При отсутствии опыта в такой работе, не поленитесь и сложите весь камин-мангал без раствора. Это поможет понять всю внутреннюю конструкцию.
Каждый ряд также сначала нужно уложить без раствора — этот процесс необходим для того, чтобы подобрать кирпичи по размеру, и если нужно — укоротить один или несколько из них.
Очень важно держать под контролем ровность углов, горизонтальных и вертикальных поверхностей. Это делается с помощью уголка уровня, отвеса.
Если камин не будет оформляться отделочным материалом, расшивку швов необходимо проводить сразу, не дожидаясь застывания раствора.
Для кладки силикатного кирпича, применяемого в топке, используется специальный песчано-глиняный раствор.
После полного завершения работы вся конструкция должна хорошо просушиться, прежде чем ее начнут использовать для приготовления любимых деликатесов. Для этого понадобиться десять — четырнадцать дней.

На приложенном к статье видео домашний мастер делится опытом возведения камина мангала своими руками. Хотя есть и критичные отзывы на подобный проект, однако, это вполне работоспособный и несложный вариант:

Видео — постройка камина мангала своими руками

Камины-мангалы в ландшафте участка

Загоревшись постройкой камина, продумайте все тщательно и объективно оцените свои силы, выберите место для его установки. Только после этого можно определиться с видом постройки.

Чтобы помочь с выбором модели камина-мангала, приводится несколько интересных вариантов. Это — и самые простые камины, и более сложные, которые имеют много полезных функций.

Самое простое сооружение, доступное даже новичкам

Это самый простой вариант мангала-камина, который под силу сложить даже новичку. Для него не потребуется устраивать глубокий фундамент, так как постройка не отличается большой массивностью. Она может быть выложена из любого кирпича, так как имеет декоративную отделку. Важным условием станет выкладка топки — она в любом случае должна выполняться из силикатного кирпича.

Верхняя панель мангала имеет решетку, на которую будут укладываться продукты для обжаривания. В топке можно даже устроить гриль, так как ее площадь и объем позволяют это сделать. Для этого нужно в стенках сделать отверстия, через которые можно будет пропустить вертел. Наружная поверхность стен отделана известняковой плиткой, которая превращает строение в декоративное украшение участка. Единственный недостаток этого мангала состоит в том, что на зимнее время его нужно обязательно укрывать водонепроницаемой тканью или пленкой.

Камин-мангал под навесом — дождь не страшен

Такой вариант камина — более сложный по постройке, и установлен в обустроенном месте под крышей. Рядом с ним предусмотрен разделочный стол и раковина. Мангал снабжен металлической, ограждающей угли решеткой, что крайне удобно для укладки сверху шампуров или поджариваемых продуктов. Камин полностью выполнен из силикатного кирпича, что позволит ему прослужить долгое время. В предусмотренную в нижней части строения нишу можно уложить запас дров. Несмотря на более сложную конструкцию, такой камин-мангал также соорудить не составит особого труда — нужно только заранее сделать расчет всей конструкции и необходимых материалов.

Центр уютного уголка для отдыха на свежем воздухе

В этом случае вокруг камина-мангала устроен комплекс, состоящий из лавок и стола, что удобно для отдыхающих. Все оформлено натуральными материалами — камнем и деревом, они поддерживают слияние комплекса с окружающей средой. В данной конструкции нет особых сложностей в исполнении, она схожа с вышеописанной порядной схемой, кроме дымохода, изготовленного из металла.

Из функций здесь предусмотрены мангал и барбекю, хотя в строении есть все возможности, чтобы дополнительно устроить еще и гриль. Хотелось бы обратить внимание на площадку перед камином — она оригинально уложена деревянным кругляком. Дизайнер хорошо поработал над декором композиции и идеально подобрал отделку самого камина и самодельной садовой мебели.

Для особо искушенных в строительстве — многофункциональное сооружение

И последним хотелось бы привести многофункциональный комплекс, в который входит и камин-мангал. Это сложная конструкция, и для ее исполнения требуется опыт в работе и хорошо продуманная схема.

В данном варианте рядом с камином расположен духовой шкаф для хлебной выпечки или запекания мяса, плита с варочной панелью, на которой можно приготовить любое блюдо, в том числе настоящий узбекский плов в чугунном казане, установленном на открытый огонь.

Этот комплекс потребует больше затрат и времени на его устройство, но благодаря ему вы сможете удивить гостей разнообразием вкусных блюд.

Похожие записи в блогеУгловые камины в интерьер…Как сделать камин своими …Лак для печей и каминов

Уличный камин – отличное дополнение к дачному участку, которое можно легко построить своими руками. Схема устройства данного прибора почти не отличается от традиционной печи для отопления дома.

Разновидности уличных каминов для дачи

Уличные камины, в зависимости от конструктивных особенностей, разделяют на такие типы:

печи-барбекю – предназначены для поджаривания пищи под открытым пламенем. Могут быть как стационарными, так и переносными;
стационарная каменная печь с мангалом;
коптильня – предназначена для копчения различных продуктов. Данный эффект достигается за счет наличия вентиляционных отверстий в корпусе прибора.

Уличные камины

Основные конструктивные элементы и требования к ним

Чтоб построить уличный камин своими руками, нужно правильно обустроить все его конструктивные элементы.

Печка должна состоять из следующих частей:

фундамент;
топливник;
корпус печи;
дымоход.

Заливка фундамента для уличного камина

Фундамент – обязательный элемент каждой кирпичной печи. Его размер и конфигурация зависит от общего веса прибора. Чаще всего используют ленточные фундаменты из бетона с глубиной заложения от 30 до 70 см. Чтоб сделать основание еще надежнее, применяют армирование при помощи металлической проволоки диаметром 6-8 мм с шагом 150-250 мм.

Площадь топочной камеры в печи должна составлять 70% от общей площади каминного портала. Данный размер будет оптимальным и обеспечит максимальную продуктивность прибора. Высота топки рассчитывается как 2/3 или ¾ от ее ширины. Глубина камеры должна быть не больше 1/3-2/3 от ее высоты.

Сечение камина в плане на уровне топки

Стенки топки должны быть выполнены под определенным уклоном:

задняя плоскость – 20°;
боковые стенки – 45°.

При этом задняя стенка должна иметь нужный уклон уже с 1/3 части по высоте топки. Это нужно, чтоб создать максимальную температуру в печке, за счет чего ее продуктивность увеличивается в несколько раз.

Размеры канала дымохода относительно мощности печи

Печной комплекс для улицы

Площадь сечения дымоотводного канала должна составлять 1/8-1/15 часть от общей площади топочной камеры. Но учтите, что минимально допустимый размер дымохода – 140 мм х 270 мм. Его длина должна быть больше, чем высота топки, что обеспечит хорошую тягу.

Дымоход выполняется в виде пирамиды с наклоном стенок под углом 30°. Его внутренняя поверхность должна быть гладкой, чтоб обеспечить беспрепятственный отвод продуктов горения. Не допускается обустраивать какие-либо выступы в дымоходе.

Характерной особенностью конструкций, которые находятся на улице, является то, что нет необходимости предусматривать элементы, регулирующие подачу воздуха в топочную камеру.

Какие материалы используются?

Уличные камины, которые оснащены барбекю или мангалом, могут выполняться из следующих материалов:

Для постройки печи понадобятся такие материалы

кирпич;
камень;
металл;
бетонные блоки.

Также встречается схема возведения печей из глины, шлакоблока и некоторых других материалов, но в любом случае следует обеспечить определенный уровень устойчивости к высоким температурам (например, с помощью отделки жаростойкими элементами).

В отличие от отопительных приборов, которые находятся внутри дома, к уличным установкам требования повышены. Они должны возводиться из качественных материалов, которые могут противостоять негативному воздействию окружающей среды.

Возведение кирпичного камина

Чтоб соорудить уличный камин с барбекю или мангалом своими руками нужны такие материалы и приспособления:

Набор инструментов печника

бетономешалка;
лопата;
ведро для раствора;
строительный уровень;
цемент;
кельма;
рубероид;
песок;
щебень;
жаростойкий и обычный кирпич;
металлические решетки;
любой отделочный материал для облицовки корпуса печи.

Кладка стенок печей должна проходить с использованием цементно-песчаного раствора. Оптимальная пропорция в этом случае 1:3, где одна часть – цемент, три части –песок.

Чтобы построить топочную камеру своими руками, используйте специальную жаростойкую смесь, которая продается в любом строительном магазине. Также данный состав можно приготовить самостоятельно. Для этого понадобится смешать цемент, песок, пищевую соль и специальный пластификатор. Раствор по данному рецепту будет обладать не меньшей прочностью. Он сможет выдержать воздействие высокой температуры во время горения дров.

Таблица примерных составов цементно-известковых растворов

Чтоб произвести кладку дымохода своими руками, лучше всего использовать песчано-известковый раствор. Для этого приготовьте известковое тесто и смешайте его с песчаным наполнителем в пропорции 1:3.

Сооружение фундамента

При возведении своими руками печей на улице с барбекю, мангалом или без них нужно обязательно выбрать оптимальное место под данную конструкцию. Она должна находиться на большом расстоянии от быстро воспламеняющихся материалов и от окон здания. После определения участка земли, на котором можно построить печку, приступайте к возведению фундамента.

Выкопайте яму глубиной 0,7-1 м. Ее ширина должна быть больше от ширины печи на 10-15 см.
Когда траншея под фундамент будет готова, полностью засыпьте ее щебнем.
Утрамбуйте материал в яме.
Пропитайте щебень цементно-песчаным раствором.
После застывания фундамента произведите гидроизоляцию его горизонтальной поверхности при помощи нескольких слоев рубероида.

Армированный фундамент для камина-барбекю

Если вы возводите массивный уличный камин, тогда нужно обязательно армировать фундамент. После возведения основания камина подождите месяц, после чего можете приступать к кладке корпуса.

Производим кладку стенок

Кладка печи с барбекю или мангалом своими руками должна проходить с соблюдением определенных правил:

кладку топки нужно производить из жаростойких материалов, которые смогут нормально работать в условиях повышенной температуры;
сооружение корпуса прибора может проходить с использованием обычных материалов;
под корпус печки нужно соорудить прочное и ровное основание из нескольких рядов кирпича. Ровность подиума нужно проверять при помощи строительного уровня;
кладка стенок должна происходить с перевязкой швов;

Порядовка классического камина для улицы

во время возведения стенок нужно установить колосники, которые будут снабжать уличный камин необходимым количеством воздуха;
крепление дверцы печки к кладке производите при помощи приваренных закладных деталей;
начиная с шестого ряда кладки, возведите базу для топочной камеры. Укладывайте кирпич поперек, чтоб небольшая его часть выступала. Это пригодится для крепления сеток для барбекю или если использовать мангал;
толщина стенок зависит от габаритов печки и колеблется от 120 мм до 250 мм.

Монтаж дымохода

Любая печка с мангалом или барбекю должна иметь дымоотвод. В случае с уличным камином лучше всего использовать модульные элементы, которые обеспечат высокую эффективность прибора и достаточно просты в монтаже.

Принципы возведения дымохода своими руками:

начинайте монтаж от корпуса камина;
все элементы соединяйте между собой очень плотно. Не допускается образование щелей;
глубина крепления частей дымохода должна быть больше, чем их радиус.

Дымоход для печки с мангалом или барбекю может выполняться из кирпича.

Кирпичная кладка дымохода

На завершающем этапе уличный камин можно облицевать при помощи декоративного камня или плитки. Также установите решетки для приготовления пищи.

Если вы хотите соорудить переносной камин, тогда сделайте небольшой металлический ящик на ножках, который должен быть оснащен крышкой-сеткой. Она исполнит роль варочной поверхности и будет препятствовать распространению пламени и пепла.

Видео: Печь-барбекю своими руками

Используемые источники:

https://msk-kamin.ru/news/dacha-ili-dom-s-pech-kamin-barbekyu/
https://dekoriko.ru/kaminy/mangal/
https://ochg.ru/kaminy/klassika/mangal-kamin-dlya-barbekyu-iz-kirpicha.html
https://kamin-expert.ru/barbekyu/kamin-mangal-svoimi-rukami.html
https://kaminyn.ru/kinds/ulichnyij-kamin.html
