Калькулятор расчета количества секций радиаторов отопления

Допустим, вы подобрали отопительные приборы по типу и дизайну. Следующий шаг – расчет  радиаторов отопления для каждой комнаты частного дома, включающий определение тепловой мощности и количества секций (или размера панелей). Простейший вариант – воспользоваться онлайн-калькулятором любого строительного портала. Но результаты вычислений желательно перепроверить, иначе за ошибки придется расплачиваться позже. Предлагаем рассчитать теплоотдачу батарей отопления вручную, проверенным и удобным способом.

Исходные данные для вычислений

Расчет тепловой мощности батарей выполняется для каждого помещения отдельно, в зависимости от числа внешних стен, окон и наличия входной двери с улицы. Чтобы правильно рассчитать показатели теплоотдачи радиаторов отопления, ответьте на 3 вопроса:

1. Сколько тепла необходимо на обогрев жилой комнаты.
2. Какую температуру воздуха планируется поддерживать в конкретном помещении.
3. Средняя температура воды в отопительной системе квартиры либо частного дома.

Примечание. Если в коттедже смонтирована однотрубная разводка, придется делать поправку на остывание теплоносителя — добавлять секции к последним радиаторам.

Ответ на первый вопрос — как рассчитать потребное количество тепловой энергии различными способами, дается в отдельном руководстве – расчет нагрузки на отопительную систему. Приведем 2 упрощенных методики вычислений: по площади и объему комнаты.

Распространенный способ — измерить обогреваемую площадь и выделить на квадратный метр 100 Вт теплоты, иначе — 1 кВт на 10 м². Мы предлагаем уточнить методику – учесть количество световых проемов и наружных стен:

• для комнат с 1 окном или входной дверью и одной внешней стенкой оставить 100 Вт тепла на метр квадратный;
• угловое помещение (2 наружных ограждения) с 1 оконным проемом – считать 120 Вт/м²;
• то же, 2 световых проема – 130 Вт/м².

Важное условие. Расчет дает более-менее правильные результаты при высоте потолков до 3 м, здание построено в средней полосе умеренного климата. Для северных регионов применяется повышающий коэффициент 1.5…2.0, южных – понижающий 0.7—0.8.

При высоте  перекрытия более 3 метров (например, коридор с лестницей в двухэтажном доме) расход тепла правильнее считать по кубатуре:

• комната с 1 окном (внешней дверью) и единственной наружной стеной – 35 Вт/м³;
• помещение окружено другими комнатами, не имеет окон, либо находится на солнечной стороне – 35 Вт/м³;
• угловая комната с 1 оконным проемом – 40 Вт/м³;
• то же, с двумя окнами – 45 Вт/м³.

На второй вопрос ответить проще: комфортная для проживания температура лежит в диапазоне 20…23 °C. Нагревать воздух сильнее неэкономично, слабее – холодно. Среднее значение для расчетов – плюс 22 градуса.

Оптимальный режим работы котла подразумевает нагрев теплоносителя до 60—70 °C. Исключение – теплые либо слишком холодные сутки, когда температуру воды приходится снижать или, наоборот, увеличивать. Количество таких дней невелико, поэтому средняя расчетная температура системы принимается равной +65 °C.

Паспортная и реальная теплоотдача радиатора

Параметры любого отопительного прибора указываются в техническом паспорте. Обычно производители заявляют мощность 1 стандартной секции межосевым размером 500 мм в пределах 170…200 ватт. Характеристики алюминиевых и биметаллических радиаторов примерно одинаковы.

Фокус в том, что паспортный показатель теплоотдачи нельзя тупо использовать для подбора числа секций. Согласно п. 3.5 ГОСТ 31311-2005, фирма-изготовитель обязана указывать мощность батареи при следующих условиях эксплуатации:

• теплоноситель движется через радиатор сверху вниз (диагональное либо боковое подключение);
• температурный напор составляет 70 градусов;
• расход воды, протекающей через прибор, равен 360 кг/час.

Справка. Тепловой напор – разница между средней температурой сетевой воды и воздуха помещения. Обозначается ΔT, DT или dt, вычисляется по формуле:

Поясним суть проблемы, для этого подставим в формулу известные значения ΔT = 70 °C и температуры помещения – плюс 20 °C, произведем обратный расчет:

1. tподачи + tобратки = (ΔT + tвоздуха) х 2 = (70 + 20) х 2 = 180 °C.
2. Согласно нормативам, расчетная разница температур теплоносителя между подающей и обратной линией должна составлять 20 градусов. Значит, идущую от котла воду нужно нагреть до 100 °C, обратная остынет до 80 °C.
3. Режим работы 100/80 °C недоступен бытовым отопительным установкам, максимальный нагрев составляет 80 градусов. Вдобавок поддерживать указанную температуру теплоносителя невыгодно экономически (вспомните, мы взяли средний показатель 65 °C).

Вывод. В реальных условиях батарея отдаст гораздо меньше теплоты, нежели прописано в инструкции по эксплуатации. Причина – меньшее значение ΔT – разницы температур воды и окружающего воздуха. По нашим исходным данным, показатель ΔT равен 130 / 2 — 22 = 43 градуса, почти вдвое ниже заявленной нормы.

Определяем число секций алюминиевой батареи

Пересчитать параметры отопительного прибора под конкретные условия непросто. Формула тепловой мощности и алгоритм вычислений, используемый инженерами–проектировщиками, слишком сложен для обычных домовладельцев, несведущих в теплотехнике.

Предлагаем выполнить расчет количества секций радиаторов отопления более доступным методом, дающим минимальную погрешность:

1. Соберите исходные данные, перечисленные в первом разделе настоящей публикации, — узнайте необходимое для обогрева количество теплоты, температуру воздуха и теплоносителя.
2. Рассчитайте реальный температурный напор DT, пользуясь приведенной выше формулой.
3. При выборе определенного типа батарей откройте технический паспорт и отыщите показатель теплоотдачи 1 секции при DT = 70 градусов.
4. Ниже представлена таблица готовых коэффициентов пересчета отопительной мощности радиаторных секций. Найдите показатель, соответствующий реальному DT, и умножьте его на величину паспортной теплоотдачи – получите мощность 1 ребра при ваших эксплуатационных условиях.

Зная настоящий тепловой поток, нетрудно выяснить число ребер батареи, требуемое для обогрева комнаты. Разделите нужное количество теплоты на отдачу 1 секции. Для ясности приведем пример расчета:

1. Возьмем угловую комнату с двумя светопрозрачными конструкциями (окнами) площадью 15.75 м², высота потолков – 280 см (показана на фрагменте чертежа). Удельные затраты теплоты на обогрев – 130 Вт/м², общая потребность составит 130 х 15.75 = 2048 Вт.
2. Величину теплового напора мы выяснили в предыдущем разделе, DT = 43 °C.
3. Подбираем низенькие алюминиевые радиаторы GLOBAL VOX 350 (межосевое расстояние – 350 мм). Согласно документации изделия, теплоотдача 1 ребра составляет 145 Вт (DT = 70 °C).
4. Находим в таблице коэффициент, соответствующий DT = 43 °C, K = 0.53.
5. Умножаем паспортную мощность на коэффициент и находим реальную отдачу 1 секции: 0.53 х 145 = 76.85 Вт.
6. Рассчитываем количество алюминиевых ребер на помещение: 2048 / 76.85 ≈ 26.65, округляем в бо́льшую сторону и получаем 27 штук.

Остается распределить секции по комнате. Если размеры окон одинаковы, делим 28 пополам и размещаем под каждым проемом радиатор на 14 ребер. В противном случае число секций батареи подбирается пропорционально ширине окон (можно приблизительно). Аналогичным образом пересчитывается теплоотдача биметаллических и чугунных радиаторов.

Совет. Если вы владеете персональным компьютером, проще использовать расчетную программу итальянского бренда GLOBAL, размещенную на официальном ресурсе производителя.

Многие известные фирмы, в том числе GLOBAL, прописывают в документации теплоотдачу своих приборов для разных температурных условий (DT = 60 °C, DT = 50 °C), пример показан в таблице. Если ваш реальный ΔT = 50 градусов, смело пользуйтесь указанными характеристиками безо всякого перерасчета.

Расчет размера стального радиатора

Конструкция панельных приборов отличается от секционных. Батареи делаются из штампованных стальных листов толщиной 1…1.2 мм, заранее обрезанных в нужный размер. Чтобы подобрать радиатор требуемой мощности, нужно выяснить теплоотдачу 1 метра длины сваренной из листов панели.

Предлагаем воспользоваться простейшей методикой, основанной на технических данных серьезного немецкого производителя панельных водяных радиаторов Kermi. В чем суть: штампованные батареи унифицированы, типы изделий отличаются между собой количеством греющих панелей и теплообменных оребрений. Классификация радиаторов выглядит так:

• тип 10 – однопанельный прибор без дополнительных ребер;
• тип 11 – 1 панель + 1 лист гофрированного металла;
• тип 12 – две панели плюс 1 лист оребрения;
• тип 20 – батарея на 2 греющих пластины, конвекционное оребрение не предусмотрено;
• тип 22 – двухпанельный радиатор с 2 листами, увеличивающими площадь теплообмена.

Примечание. Также существуют обогреватели типа 33 (3 панели + 3 ребра), но подобные изделия менее востребованы ввиду повышенной толщины и цены. Самая «ходовая» модель – тип 22.

Итак, панельные штампованные приборы любого бренда отличаются только монтажными габаритами. Расчет радиаторов отопления сводится к выбору подходящего типа, затем по высоте и теплоотдаче вычисляется длина батареи для конкретного помещения. Алгоритм следующий:

1. Определите исходные данные, перечисленные в начале статьи.
2. Выберите тип и высоту отопительного прибора. Самый распространенные варианты – изделия высотой 30, 40 и 50 см, тип 22.
3. Воспользуйтесь представленной таблицей, где указана теплоотдача q (Вт/1 м. п.) радиаторов Kermi разных типов и размеров в зависимости от условий эксплуатации. Начните с левого столбца – отыщите соответствующую температуру комнаты, потом – теплоносителя, дальше высоту и тип батареи. В ячейке на пересечении строки и столбца найдете мощность 1 метра радиатора.
4. Количество энергии, нужной для обогрева, разделите на величину q – узнаете метраж радиатора заданной высоты.
5. По каталогу подберите прибор водяного отопления соответствующей длины. При необходимости (например, батарея вышла чересчур длинной) разбейте этот размер на 2—3 прибора.

Пример расчета. Определим габариты стального радиатора для той же комнаты 15.75 м²: теплопотери — 2048 Вт, температура воздуха – 22 градуса, теплоносителя – 65 °C. Возьмем стандартные батареи высотой 500 мм, тип 22. По таблице находим q = 1461 Вт, выясняем общую длину панели 2048 / 1461 = 1.4 м. Из каталога любого производителя выбираем ближайший больший вариант – обогреватель длиной 1.5 м либо 2 прибора по 0.7 м.

Совет. Наша инструкция на 100% верна для изделий компании Kermi. При покупке радиаторов другого бренда (особенно, китайского) длину панели стоит принимать с запасом 10—15%.

Отопительные приборы однотрубных систем

Важная особенность горизонтальной «ленинградки» — постепенное снижение температуры в основной магистрали из-за подмеса охлажденного батареями теплоносителя. Если 1 кольцевая линия обслуживает более 5 приборов, разница в начале и конце раздающей трубы может достигать 15 °C. Результат – последние радиаторы выделяют меньше теплоты.

Чтобы дальние батареи передавали помещению нужное количество энергии, при расчете отопительной мощности сделайте следующие поправки:

1. Первые 4 радиатора подбирайте согласно вышеприведенным инструкциям.
2. Мощность 5-го прибора увеличьте на 10%.
3. К расчетной теплоотдаче каждой последующей батареи прибавляйте еще 10 процентов.

Пояснение. Мощность 6-го радиатора повышается на 20%, седьмого – на 30 и так далее. Зачем наращивать последние батареи однотрубной «ленинградки», подробно расскажет эксперт на видео:

Напоследок несколько уточнений

Приборы отопления могут работать в различных условиях, подключаться по разным схемам. Эти факторы оказывают влияние на теплоотдачу обогревателей в режиме эксплуатации. Определяя мощность комнатных радиаторов, учтите несколько рекомендаций:

1. Если батарея подключается к трубопроводам по разносторонней нижней схеме, эффективность обогрева ухудшается. Добавьте к расчетному показателю мощности приборов 10%.
2. В комбинированных системах (радиаторная сеть + теплые водяные полы) конвекционные приборы играют вспомогательную роль. Основную отопительную нагрузку несут напольные контуры. Но расчетную теплоотдачу радиаторов занижать не следует, при нужде батареи должны полностью заменить теплые полы.
3. Домовладельцы нередко закрывают обогреватели декоративными экранами, даже зашивают гипсокартоном, оставляя конвекционные щели. В данном случае полностью теряется инфракрасное тепло, выделяемое нагретой поверхностью прибора. Соответственно, мощность батареи придется увеличить минимум на 40%.
4. Не устанавливайте 1—3 радиаторных секции, даже если по расчету вышло такое количество. Чтобы получить нормальный обогревательный прибор, нужно смонтировать минимум 4 ребра.
5. Незамерзающие жидкости уступают обычной воде по теплоемкости, разница составляет примерно 15%. При использовании антифризов наращивайте теплообменную площадь батарей на 10% (увеличивайте количество секций радиаторов либо размеры панелей).

При расчете радиаторов отопления учитывайте простое правило: чем ниже температура воды в подающей линии, тем большая площадь теплообменной поверхности нужна для обогрева комнат. Правильно подбирайте котельное оборудование и монтируйте системы, чтобы не приходилось решать проблемы путем наращивания батарейных секций.

В отличии от теплых полов, где учитывается только площадь, расчет мощности радиаторов отопления производится по иной схеме. В этом случае следует учитывать также высоту потолков, то есть общий объем помещения, в котором планируется установка или замена системы отопления. Бояться не стоит. В конечном итоге весь расчет строится на элементарных формулах, совладать с которыми не составит труда. Радиаторы будут обогревать помещение благодаря конвекции, то есть циркуляции воздуха в комнате. Нагретый воздух поднимается вверх и вытесняет холодный. В этой статье Вы получите самый простой расчет мощности радиаторов отопления

Пример расчета мощности батарей отопления

Возьмем помещение площадью 15 квадратных метров и с потолками высотой 3 метра.Объем воздуха, который предстоит нагреть в отопительной системе составит:

 V=15x3=45 метров кубических

Далее считаем мощность, которая потребуется для обогрева помещения заданного объема. В нашем случае — 45 кубических метров. Для этого необходимо умножить объем помещения на мощность, необходимую для обогрева одного кубического метра воздуха в заданном регионе. Для Азии, Кавказа это 45 вт, для средней полосы 50 вт, для севера около 60 вт. В качестве примера возьмем мощность 45 вт и тогда получим:

45×45=2025 вт — мощность, необходимая для обогрева помещения с кубатурой 45 метров

Выбор радиатора исходя из расчета

Стальные радиаторы

Оставим за скобками сравнение радиаторов отопления и отметим только нюансы, о которых необходимо иметь представление при выборе радиатора для вашей системы отопления.

В случае расчета мощности стальных радиаторов отопления все просто. Есть необходимая мощность для уже известного помещения — 2025 вт. Смотрим по таблице и ищем стальные батареи, выдающие необходимое число Вт. Такие таблицы несложно найти на сайтах производителей и продавцов подобных товаров. Обратите внимание на температурные режимы, при которых будет эксплуатироваться система отопления. Оптимально использовать батарею в режиме 70/50 С.

В таблице указывается тип радиатора. Возьмем тип 22, как один из самых популярных и вполне достойных по своим потребительским качествам. Отлично подходит радиатор размером 600×1400. Мощность радиатора отопления составит 2015 Вт. Лучше брать немного с запасом.

Алюминиевые и биметаллические радиаторы

Алюминиевые и биметаллические радиаторы зачастую продаются секциями. Мощность в таблицах и каталогах указывается для одной секции. Необходимо разделить мощность, необходимую для обогрева заданного помещения на мощность одной секции такого радиатора, например:

2025/150 = 14 (округлили до целых)

Получили необходимое число секций для помещения объемом 45 кубических метров.

Не переборщите!

14-15 секций для одного радиатора — это максимум. Ставить радиаторы по 20 и больше секций неэффективно. В таком случае следует разбивать число секций напополам и устанавливать 2 радиатора по 10 секций. Например, 1 радиатор поставить возле окна, а другой возле входа в комнату или на противоположной стене.

Со стальными радиаторами так же. Если комната достаточно велика и радиатор выходит слишком большой — лучше поставьте два поменьше, но той же суммарной мощности.

Если в комнате того же объема 2 окна или более, то хорошим решением будет установка радиатора под каждым из окон. В случае с секционными радиаторами все довольно просто.

14/2=7 секций под каждым окном для комнаты того же объема

Радиаторы обычно продаются по 10 секций,  лучше взять четное число, например 8. Запас в 1 секцию лишним не будет в случае серьезных морозов. Мощность от этого особенно не изменится, однако инерция нагрева радиаторов уменьшится. Это может быть полезно, если в комнату часто проникает холодный воздух. Например, если это офисное помещение, в которое часто заходят клиенты. В таких случаях радиаторы будут нагревать воздух немного быстрее.

Что делать после расчета?

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом. Чтобы дом был теплым, необходимо уделить должное внимание системе отопления. Современные производители используют новейшие технологии для производства элементов систем отопления. Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

В первую очередь необходимо понимать, для каких целей будет использоваться помещение. Какой температурный режим в нем желателен. В этом деле существует множество тонкостей, которые необходимо учитывать. Желательно сделать проект отопления с точным расчетом мощности радиаторов отопления и теплопотерь. Радиаторы отопления лучше устанавливать в той части комнаты, где холоднее всего. В вышеизложенном примере была рассмотрена установка батарей отопления возле окон. Это один из наиболее выгодных и эффективных вариантов размещения элементов отопительной системы.

Видео по расчету мощности батареи

Читайте так же:

Формула с учетом площади

 Формула расчета мощности стального устройства отопления с учетом площади:

Р = V x 40 + теплопотеря из-за окон + теплопотеря из-за наружной двери

• Р – мощность;
• V – объем помещения;
• 40 Вт – тепловая мощность для обогрева 1м³;
• потери тепла из-за окон – рассчитывать из значения 100 Вт (0,1 кВт) на 1 окно;
• потери тепла из-за наружной двери – рассчитывать из значения 150-200 Вт.

Пример:

Комната 3х5 метра, высотой 2,7 метров, с одним окном и одной дверью.

Р = (3 х 5 х 2,7) х40 +100 +150 = 1870 Вт

Так можно узнать, какая будет теплоотдача устройства отопления на обеспечение достаточного обогрева заданной площади.

Если комната расположена в углу или торце здания, к расчетам мощности батареи нужно добавить еще 20% запаса. Столько же нужно добавлять в случае частых понижений температуры теплоносителя.

Стальные радиаторы отопления в среднем значении выдают 0,1-0,14 кВт/секции теплоэнергии.

Т 11 (1 ребро)

Глубина емкости: 63 мм. Р = 1,1 кВт

Т 22 (2 секции)

Глубина:100 мм. Р = 1,9 кВт

Т 33 (3 ребра)

Глубина: 155 мм. Р = 2,7 кВт

Мощность Р приведена для батарей высотой 500 мм, длиной 1 м при dT = 60 град (90/70/20) – типовая конструкция радиаторов, подходит для моделей стальных изделий от разных производителей.

Таблица: теплоотдача радиаторов отопления

Расчет на 1 (11 тип), 2 (22 тип), 3 (33 тип) ребра

Теплоотдача отопительного устройства должна быть не менее 10% от площади помещения, если высота потолка менее 3 м.Если потолок выше, то прибавляется еще 30%.

Читайте также:  Стальные радиаторы отопления

В комнате батареи устанавливаются под окнами у наружной стены, вследствие чего, тепло распространяется самым оптимальным образом. Холодный воздух из окон блокируется тепловым потоком из радиаторов, идущим вверх, тем самым исключает образование сквозняков.

Если жилое помещение расположено в районе с суровыми морозами и холодными зимами, нужно полученные цифры умножать на 1,2 – коэффициент теплопотери.

Еще один пример расчета

За пример взято помещение площадью 15 м² и с высотой потолка 3 м. Рассчитывается объем комнаты: 15 х 3=45 м³. Известно, что для обогрева помещения в местности со средним климатом нужно 41 Вт/1 м³.

45 х 41 = 1845 Вт.

Принцип тот же, что и в предыдущем примере, но не учитываются потери теплоотдачи из-за окон и двери, что создает определенный процент погрешности. Для правильного расчета нужно знать, сколько выдаёт тепла каждая из секций. Рёбра могут быть в разном количестве у стальных панельных батарей: от 1 до 3. Сколько рёбер у батареи, на столько и усилится теплоотдача. Чем больше теплоотдача от системы отопления, тем лучше.

Поделиться:

Жители таких стран, как Украина и Россия, например, озадачены проблемой отопления больше, чем европейцы, поскольку зачастую холодное время года занимает около 7-8 месяцев в году. Именно поэтому каждый человек, живущий в подобных климатических условиях, старается подойти к вопросу выбора системы отопления с предельной ответственностью, а особенно – к расчету мощности радиаторов.

Схема расчета значительно отличается от ситуации с теплыми полами, когда во внимание берется только площадь. Стальные радиаторы требуют учитывать и высоту потолка, то есть полный объем комнаты, в которой будет устанавливаться либо заменяться отопительная система.

Процесс расчета не так страшен, как кажется, достаточно знать определенные несложные формулы. Принцип работы радиатора прост: нагретый им воздух поднимается наверх, холодный опускается вниз и опять нагревается. За это время воздух вверху успевает остыть и цикл повторяется снова. Этот процесс называется конвекцией.

Наглядный пример

Допустим, возникла надобность подсчитать мощность радиатора для комнаты, квадратура которой составляет 15 кв.м., а высота потолка – 3 метра. Путем несложных вычислений получаем объем воздуха, заполняющего помещение, который нагревается отопительной системой – 45 куб.м. Следующий этап – подсчет требуемой мощности. Полученная ранее цифра умножается на мощность, затрачиваемую на обогрев кубометра воздуха в том или ином регионе. Например, для Кавказа и восточных стран эта цифра составляет 45 Вт, а для северных регионов – 60 Вт. Для примера предположим, что подходящий показатель – 45 Вт. Таким образом, получаем мощность, которую затрачивает система отопления на обогрев комнаты в 45 кубометров – 2025 Вт.

Выбор радиатора

Для подбора оптимального вида радиатора, а именно стального, существует специальная таблица расчета мощности стальных радиаторов. Имея рассчитанную мощность, затрачиваемую на обогрев помещения, и такую таблицу, нужно только посмотреть по ней, какой должна быть ширина и высота оборудования, а также его тип. Пример подобной таблицы приведен ниже.

Для текущего случая рассмотрим тип 22, который является наиболее востребованным и обладает приличными достоинствами. Согласно данной таблице, оптимальные размеры батареи составляют 600х1400, мощность составит 2015 Вт.

От чего зависит теплоотдача радиаторов отопления

Как правило, такие таблицы предоставляются изготовителями оборудования или продавцами в магазинах. Также будет полезно учесть следующие нюансы:

• Необходимо узнать температуру теплоносителя. Чем она выше, тем сильнее будет нагрет радиатор, следовательно, уровень теплоотдачи также выше. Эту температуру следует сравнить с характеристиками покупаемого товара. Только в случае их совпадения работа будет безопасной.
• Размер батареи имеет значение. Чем объемнее ее габариты, тем больше времени проводит в ней теплоноситель. То есть, чем больше, тем горячее.
• Учитываем теплопроводность. Стальные радиаторы отопления изготавливаются из листовой стали, толщина которых — около 1,5 мм. Благодаря этому система отопления нагревается быстро.

Все эти параметры оказывают влияние на мощность, поэтому на них стоит обратить свое внимание при выборе.

Особенности стальных батарей

Панельные радиаторы изготавливают из двух листов стали, соединенных между собой. Внутри этих листов находятся 5 каналов: 2 горизонтальных (вверху и внизу) и 3 вертикальных (через каждые 10 см длины). Большим минусом является тот факт, что эти каналы слишком узкие, поэтому важно, чтобы в теплоносителе не находилось никаких примесей. К сожалению, с централизованной системой этого достичь невозможно, поэтому, покупая стальные радиаторы, попутно обычно покупается специальный фильтр.

Мощность стальных радиаторов отличается для разных типов, средний ее показатель составляет 0,1-0,14 кВт на одну секцию.

• 11 — односекционный, имеет один конвектор, мощность равна 1,1 кВт.
• 22 — имеет две секции и два конвектора, мощность составляет 1,9 кВт.
• 33 – трехсекционный и имеет три конвектора. Мощность такого радиатора – 2,7 кВт.

Последствия неправильного подбора батареи

Во-первых, можно достичь перетапливания. Это значит, что в комнате становится до такого уровня жарко, что открывается окно и держится постоянно в открытом положении. Это неблагоприятно для организма, а также чревато непомерными счетами за электроэнергию.

Во-вторых, если неправильно осуществить подбор и мощность батареи будет ниже требуемого уровня, то даже при пиковой возможной нагрузке в помещении все равно будет всегда невысокая температура.

Ну и в-третьих, если батареи слабые, то перепады давления очень скоро приведут их в непригодность, что может стать причиной аварии.

Расчет проведен – что дальше?

После того, как все расчеты проведены и батареи выбраны, процесс не заканчивается. Следующий шаг – подбор трубопровода, кранов, подсчет количества необходимых радиаторов, измерение длины труб. Затем подсчитывается объем системы и подбирается котел.

Каждому человеку комфортно жить в тепле. И для того, чтобы это тепло обеспечить, придется отнестись к системе отопления с максимальным вниманием и ответственностью. Производители предлагают массу вариантов батарей, труб, кранов и котлов, остается только выбрать подходящее. А для того, чтобы это сделать, необходимо немного знаний.

Во-первых, должно быть понимание, с какой целью будет использоваться помещение, ниже или выше какого уровня не должна быть температура. Также стоит учитывать массу тонкостей. К примеру, рекомендуется сделать проект, в котором будет точно рассчитано теплопотери и мощности радиаторов. Оптимально будет устанавливать последние в той зоне комнаты, где обычно холоднее всего. Вышеизложенный пример относится к ситуации, когда отопительные батареи устанавливаются под окнами или возле них. Такой вариант является самым эффективным и выгодным.

Поделиться:

Один из наиболее важных вопросов создания комфортных условий проживания в доме или квартире – это надежная, правильно рассчитанная и смонтированная, хорошо сбалансированная система отопления. Именно поэтому создание такой системы – главнейшая задача при организации строительства собственного дома или при проведении капитального ремонта в квартире многоэтажки.

Несмотря на современное разнообразие систем отопления различных типов, лидером по популярности все же остается проверенная схема: контуры труб с циркулирующим по ним теплоносителем, и приборы теплообмена – радиаторы, установленные в помещениях. Казалось бы – все просто, батареи стоят под окнами и обеспечивают требуемый нагрев… Однако, необходимо знать, что теплоотдача от радиаторов должна соответствовать и площади помещения, и целому ряду других специфических критериев. Теплотехнические расчеты, основанные на требованиях СНиП – достаточно сложная процедура, выполняемая специалистами. Тем не менее, можно выполнить ее и своими силами, естественно, с допустимым упрощением. В настоящей публикации будет рассказано, как самостоятельно провести расчет батарей отопления на площадь обогреваемого помещения с учетом различных нюансов.

Расчет батарей отопления на площадь

Но, для начала, нужно хотя бы бегло ознакомиться с существующими радиаторами отопления – от их параметров во многом будут зависеть и результаты проводимых расчетов.

Кратко о существующих типах радиаторов отопления

Современный ассортимент радиаторов, представленных в продаже, включает следующие их виды:

• Стальные радиаторы панельной или трубчатой конструкции.
• Чугунные батареи.
• Алюминиевые радиаторы нескольких модификаций.
• Биметаллические радиаторы.

Стальные радиаторы

Этот тип радиаторов не снискал себе особой популярности, несмотря на то, что некоторым моделям придается весьма элегантное дизайнерское оформление. Проблема в том, что недостатки таких приборов теплообмена существенно превышают их достоинства – невысокую цену¸ относительно небольшую массу и простоту монтажа.

Стальные радиаторы отопления имеют немало недостатков

Тонкие стальные стенки таких радиаторов недостаточно теплоёмки – быстро нагреваются, но и столь же стремительно остывают. Могут возникнуть проблемы и при гидравлических ударах – сварные соединения листов иногда дают при этом течь. Кроме того, недорогие модели, не имеющие специального покрытия, подвержены коррозии, и срок службы таких батарей невелик – обычно производители дают им довольно небольшую по длительности эксплуатации  гарантию.

В подавляющем большинстве случаев стальные радиаторы представляют собой цельную конструкцию, и варьировать теплоотдачу изменением числа секций не позволяют. Они имеют паспортную тепловую мощность, которую сразу же нужно выбирать, исходя из площади и особенностей помещения, где они планируются к установке. Исключение – некоторые трубчатые радиаторы имеют возможность изменения количества секций, но это обычно делается под заказ, при изготовлении, а не в домашних условиях.

Чугунные радиаторы

Представители этого типа батарей наверняка знакомы каждому еще с раннего детства – именно такие гармошки устанавливались ранее буквально повсеместно.

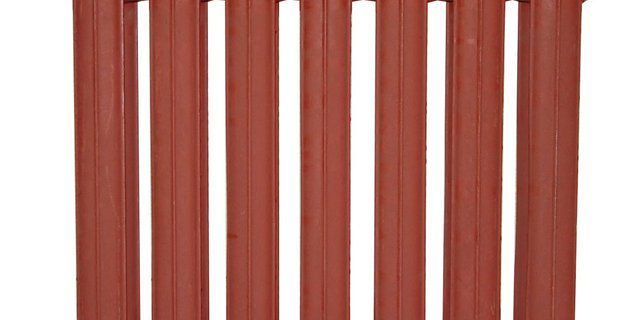

Знакомый всем с детских лет чугунный радиатор МС-140-500

Возможно, такие батареи МС-140—500 и не отличались особым изяществом, но зато верно служили не одному поколению жильцов. Каждая секция подобного радиатора обеспечивала теплоотдачу в 160 Вт. Радиатор сборный, и количество секций, в принципе, ничем не ограничивалось.

Современные чугунные батареи отопления

В настоящее время в продаже немало современных чугунных радиаторов. Их уже отличает более элегантный внешний вид, ровные гладкие наружные поверхности, которые облегчают уборку. Выпускаются и эксклюзивные варианты, с интересным рельефным рисунком чугунного литься.

При всем этом, такие модели в полной мере сохраняют основные достоинства чугунных батарей:

• Высокая теплоемкость чугуна и массивность батарей способствуют длительному сохранению и высокой отдаче тепла.
• Чугунные батареи, при правильной сборке и качественном уплотнении соединений, не боятся гидроударов, перепадов температур.
• Толстые чугунные стенки мало восприимчивы к коррозии и к абразивному износу.Может использоваться практически любой теплоноситель, так что такие батареи одинаково хороши и для автономной, и для центральной систем отопления.

Если не принимать в расчёт внешние данные старых чугунных батарей, то из недостатков можно отметить хрупкость металла (недопустимы акцентированные удары), относительную сложность монтажа, связанную в больше мере с массивностью. Кроме того, далеко не любые стеновые перегородки смогут выдержать вес таких радиаторов.

Алюминиевые радиаторы

Алюминиевые радиаторы, появившись сравнительно недавно, очень быстро завоевали популярность. Они относительно недороги, имеют современный, достаточно элегантный внешний вид, обладают отменной теплоотдачей.

При выборе алюминиевых радиаторов нужно учитывать некоторые важные нюансы

Качественные алюминиевые батареи способны выдерживать давление в 15 и более атмосфер, высокую температуру теплоносителя – порядка 100 градусов. При этом тепловая отдача от одной секции у некоторых моделей достигает порой 200 Вт. Но при этом они небольшой массой (вес секции – обычно до 2 кг) и не требуют большого объема теплоносителя (емкость – не более 500 мл).

Алюминиевые радиаторы представлены в продаже как наборными батареями, с возможностью изменения количества секций, так и цельными изделиями, рассчитанными на определенную мощность.

Недостатки алюминиевых радиаторов:

• Некоторые типы весьма подвержены кислородной коррозии алюминия, с высоким риском газообразования при этом. Это предъявляет особы требования к качеству теплоносителя, поэтому такие батареи обычно устанавливают в автономных системах отопления.
• Некоторые алюминиевые радиаторы неразборной конструкции, секции которых изготавливаются по технологии экструзии, могут при определенных неблагоприятных условиях дать течь на соединениях. При этом провести ремонт – попросту невозможно, и придется менять всю батарею в целом.

Изо всех алюминиевых батарей самые качественные – изготовленные с применением анодного оксидирования металла. Этим изделиям практически не страшна кислородная коррозия.

Внешне все алюминиевые радиаторы примерно похожи, поэтому необходимо очень внимательно читать техническую документацию, делая выбор.

Биметаллические радиаторы отопления

Подобные радиаторы по своей надежности оспаривают первенство с чугунными, а по тепловой отдаче – с алюминиевыми. Причина тому заключается в их особой конструкции.

Строение биметаллического радиатора отопления

Каждая из секций состоит из двух, верхнего и нижнего, стальных горизонтальных коллекторов (поз. 1), соединенных таким же стальным вертикальным каналом (поз.2). Соединение в единую батарею производится высококачественными резьбовыми муфтами (поз. 3). Высокая теплоотдача обеспечивается наружной алюминиевой оболочкой.

Стальные внутренние трубы выполнены из металла, которые не подвержен коррозии или имеет защитное полимерное покрытие. Ну а алюминиевый теплообменник ни при каких обстоятельствах не контактирует с теплоносителем, и коррозия ему абсолютно не страшна.

Таким образом, получается сочетание высокой прочности и износоустойчивости с отличными теплотехническими показателями.

Цены на популярные радиаторы отопления

Радиаторы отопления</h4>

Такие батареи не боятся даже очень больших скачков давления, высоких температур. Они, по сути, универсальны, и подходят для любых систем отопления, правда, наилучшие эксплуатационные характеристики они все же показывают в условиях высокого давления центральной системы – для контуров с естественной циркуляцией они малопригодны.

Пожалуй, единственных их недостаток – высокая цена по сравнению с любыми другими радиаторами.

Для удобства восприятия размещена таблица, в которой приведены сравнительные характеристики радиаторов. Условные обозначения в ней:

• ТС – трубчатые стальные;
• Чг – чугунные;
• Ал – алюминиевые обычные;
• АА – алюминиевые анодированные;
• БМ – биметаллические.

	Чг	ТС	Ал	АА	БМ
Давление максимальное (атмосфер)
рабочее	6-9	6-12	10-20	15-40	35
опрессовочное	12-15	9	15-30	25-75	57
разрушения	20-25	18-25	30-50	100	75
Ограничение по рН (водородному показателю)	6,5-9	6,5-9	7-8	6,5-9	6,5-9
Подверженность коррозии под воздействием:
кислорода	нет	да	нет	нет	да
блуждающих токов	нет	да	да	нет	да
электролитических пар	нет	слабое	да	нет	слабое
Мощность секции при h=500 мм; Dt=70 ° , Вт	160	85	175-200	216,3	до 200
Гарантия, лет	10	1	3-10	30	3-10

Видео: рекомендации по выбору радиаторов отопления

Возможно, вас заинтересует информация о том, что собой представляет батарея биметаллическая

Как рассчитать нужное количество секций радиатора отопления

Понятно, что установленный в помещении радиатор (один или несколько) должен обеспечить прогрев до комфортной температуры и компенсировать неизбежные теплопотери, независимо от погоды на улице.

Базовой величиной для вычислений всегда выступает площадь или объем комнаты. Сами по себе профессиональные расчеты – весьма сложны, и учитывают очень большое число критериев. Но для бытовых нужд можно воспользоваться упрощенными методиками.

Самые простые способы расчета

Принято считать, что для создания нормальных условий в стандартном жилом помещении достаточно 100 Вт на квадратный метр площади. Таким образом, следует всего лишь вычислить площадь комнаты и умножить ее на 100.

Q = S × 100

Q– требуемая теплоотдача от радиаторов отопления.

S– площадь обогреваемого помещения.

Если планируется установка неразборного радиатора, то это значение и станет ориентиром для подбора необходимой модели. В случае, когда будут устанавливаться батареи, допускающие изменение количества секций, следует провести еще один подсчет:

N =Q/ Qус

N– рассчитываемое количество секций.

Qус– удельная тепловая мощность одной секции. Эта величина в обязательном порядке указывается в техническом паспорте изделия.

Как видите, расчеты эти чрезвычайно просты, и не требуют каких-либо особых знаний математики – достаточно рулетки чтобы измерить комнату и листка бумаги для вычислений. Кроме того, можно воспользоваться и таблицей, расположенной ниже – там приведены уже рассчитанные значения для комнат различной площади и определённых мощностей обогревательных секций.

Таблица секции

Однако, нужно помнить, что эти значения – для стандартной высоты потолка (2,7 м) многоэтажки. Если высота комнаты иная, то лучше просчитать количество секций батареи, исходя изобъема помещения. Для этого применяется усредненный показатель – 41 Вт тепловой мощности на 1 м³ объема в панельном доме, или 34 Вт – в кирпичном.

Q = S × h× 40 (34)

где h – высота потолка над уровнем пола.

Дальнейший расчет – ничем не отличается от представленного выше.

Подробный расчет  с учетом особенностей помещения

А теперь перейдем к более серьезнымрасчетам. Упрощенная методика вычисления, приведенная выше, может преподнести хозяевам дома или квартиры «сюрприз». Когда установленные радиаторы не будут создавать в жилых помещениях требуемого комфортного микроклимата. И причина тому – целый перечень нюансов, которых рассмотренный метод просто не учитывает. А между тем, подобные нюансы могут иметь весьма важное значение.

Итак, за основу вновь берется площадь помещения и всё те же 100 Вт на м². Но сама формула уже выглядит несколько иначе:

Q = S × 100 × А × В × С × D× Е × F× G× H× I× J

Буквами от А до J условно обозначены коэффициенты, учитывающие особенности помещения и установки в нем радиаторов. Рассмотрим их по порядку:

А – количество внешних стен в помещении.

Понятно, что чем выше площадь контакта помещения с улицей, то есть, чем больше в комнате внешних стен, тем выше общие теплопотери. Эту зависимость учитывает коэффициент А:

• Две внешних стены – А = 1,2
• Три внешний стены – А = 1,3
• Все четыре стены внешние – А = 1,4

В – ориентация помещения по сторонам света.

Максимальные теплопотери всегда в комнатах, в которые не поступает прямого солнечного света. Это, безусловно, северная сторона дома, и сюда же можно отнести восточную – лучи Солнца здесь бывают только по утрам, когда светило еще «не вышло на полную мощность».

Прогреваемость помещений во многом зависит от их расположения относительно сторон света

Южная и западная стороны дома всегда прогреваются Солнцем значительно сильнее.

Отсюда – значения коэффициента В:

• Комната выходит на север или восток – В = 1,1
• Южная или западная комнаты – В = 1, то есть, может не учитываться.

С – коэффициент, учитывающий степень утепленностистен.

Понятно, что теплопотери из отапливаемого помещения будут зависеть от качества термоизоляции внешних стен. Значение коэффициента С принимают равным:

• Средний уровень — стены выложены в два кирпича, или предусмотрено их поверхностное утепление другим материалом –
• Внешние стены не утеплены – С = 1,27
• Высокий уровень утепления на основе теплотехнических расчетов – С = 0,85.

D – особенности климатических условий региона.

Естественно, что нельзя равнять все базовые показатели требуемой мощности обогрева «под одну гребенку» — они зависят и от уровня зимних отрицательных температур, характерного для конкретной местности. Это учитывает коэффициент D. Для его выбора берутся средние температуры самой холодной декады января – обычно это значение несложно уточнить в местной гидрометеорологической службе.

• — 35 °С и ниже – D= 1,5
• — 25÷ — 35 °С –D= 1,3
• до – 20 °С –D= 1,1
• не ниже – 15 °С –D= 0,9
• не ниже – 10 °С –D= 0,7

Е – коэффициент высоты потолков помещения.

Как уже говорилось, 100 Вт/м² — это усредненное значение для стандартной высоты потолков. Если она отличается, следует ввести поправочный коэффициент Е:

• До 2,7 м– Е = 1,
• 2,8 – 3,м– Е = 1,05
• 3,1 – 3,5 м –Е = 1,1
• 3,6 – 4,0 м –Е = 1,15
• Более 4,1 м – Е = 1,2

F– коэффициент, учитывающий тип помещения, расположенного выше

Устраивать систему отопления в помещениях с холодным полом – бессмысленное занятие, и хозяева всегда в этом вопросе принимают меры. А вот тип помещения, расположенного выше, часто от них никак не зависит. А между тем, если сверху жилое или утепленное помещение, то общая потребность в тепловой энергии значительно снизится:

• утепленный чердак (в том числе – и утепленная кровля) – F= 0,9
• отапливаемое помещение – F= 0,8

G– коэффициент учета типа установленных окон.

Различные оконные конструкции подвержены теплопотерям неодинаково. Это учитывает коэффициент G:

• обычные деревянные рамы с двойным остеклением – G= 1,27
•  однокамерный стеклопакет с аргоновым заполнением или двойной стеклопакет (3 стекла) — G= 0,85

Н – коэффициент площади остекления помещения.

Общее количество теплопотерь зависит и от суммарной площади окон, установленных в помещении. Эта величина рассчитывается на основании отношения площади окон к площади помещения. В зависимости от полученного результата находим коэффициент Н:

• Отношение менее 0,1 – Н = 0,8
• 0,11 ÷ 0,2 – Н = 0,9
• 0,21 ÷ 0,3 – Н = 1,
• 0,31÷ 0,4 – Н = 1,1
• 0,41 ÷ 0,5 – Н = 1,2

I– коэффициент, учитывающий схему подключения радиаторов.

От того, как подключены радиаторы к трубам подачи и обратки, зависит их теплоотдача. Это тоже следует учесть при планировании установки и определения нужного количества секций:

Схемы врезки радиаторов в контур отопления

• а – диагональное подключение, подача сверху, обратка снизу –
• б – одностороннее подключение, подача сверху, обратка снизу – I = 1,03
• в – двустороннее подключение, и подача, и обратка снизу – I = 1,13
• г – диагональное подключение, подача снизу, обратка сверху – I = 1,25
• д – одностороннее подключение, подача снизу, обратка сверху – I = 1,28
• е – одностороннее нижнее подключение обратки и подачи – I = 1,28

J– коэффициент, учитывающий степень открытости установленных радиаторов.

Многое зависит и от того, насколько установленные батареи открыты для свободного теплообмена с воздухом помещения. Имеющиеся или искусственно созданные преграды способны существенно снизить теплоотдачу радиатора. Это учитывает коэффициент J:

На теплоотдачу батарей влияет место и способ их установки в помещении

а – радиатор расположен открыто на стене или не прикрыт подоконником – J= 0,9

в – радиатор прикрыт сверху горизонтальным выступом стеновой ниши – J= 1,07

г – радиатор сверху прикрыт подоконником, а с фронтальной стороны — частично прикрыт декоративным кожухом – J= 1,12

д – радиатор полностью прикрыт декоративным кожухом– J= 1,2

⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰

Ну вот, наконец, и все. Теперь можно подставлять в формулу нужные значения и соответствующие условиям коэффициенты, и на выходе получится требуемая тепловая мощность для надежного обогрева помещения, с учетом все нюансов.

После этого останется или подобрать неразборный радиатор с нужной тепловой отдачей, или же разделить вычисленное значение на удельную тепловую мощность одной секции батареи выбранной модели.

Наверняка, многим такой подсчет покажется чрезмерно громоздким, в котором легко запутаться. Для облегчения проведения вычислений предлагаем воспользоваться специальным калькулятором – в него уже заложены все требуемые величины. Пользователю остается лишь ввести запрашиваемые исходные значения или выбрать из списков нужные позиции. Кнопка «рассчитать» сразу приведет к получению точного результата с округлением в большую сторону.

Калькулятор для точного расчета радиаторов отопления

Автор публикации, и он же – составитель калькулятора, надеется, что посетитель нашего портала получил полноценную информацию и хорошее подспорье для самостоятельного расчета.

Возможно, вас заинтересует информация о том, как выбрать электрокотел.

Похожие записиОтзывы и комментарииИспользуемые источники:

• https://otivent.com/raschet-radiatorov-otoplenija
• https://eurosantehnik.ru/raschet-mochonsti-radiatorov-otoplenya.html
• https://poluchi-teplo.ru/radiatoryi/stalnyie/raschet-moshhnosti-stalnyih-radiatorov.html
• http://banyagid.com/vnutrennjaja-otdelka/raschet-moshhnosti-stalnyx-radiatorov.html
• https://otoplenie-expert.com/radiatory-otopleniya/raschet-batarej-otopleniya-na-ploshhad.html

</ul></ul></ul></ul></ul></ul></ul>
