Структура водяного теплого пола
Теплый пол состоит из следующих элементов:
- Плита перекрытия (железобетонная)
- Гидроизоляция, поскольку малейшее увлажнение снизу серьезно ухудшает теплоизоляционные свойства любого утеплительного материала
- Утеплитель (его задача – минимизировать тепловые потери вниз и создать максимальный тепловой поток вверх, т.е. в помещение, которое мы и стараемся отопить нашей системой водяного теплого пола)
- Труба теплого пола, от которой идет тепловой поток во все стороны
Минимальная толщина стяжки 65 миллиметров и минимальное расстояние от верхнего края трубы до края стяжки – 45 миллиметров. Обязательно по периметру помещения укладывается демпферная лента для минимизации тепловых потерь через стены и компенсации расширения бетонной стяжки. Поскольку нет жесткой связи между бетонной стяжкой и стеной, стяжка дышит. Соответственно она должна отделяться от стены с помощью демпферной ленты.
Наша задача состоит в том, чтобы направить тепло вверх, в обогреваемую комнату и не дать ему уйти вниз, в подвал, на улицу. Для этого нам и предлагают устанавливать подложку для теплого пола.
Разновидности утеплительных материалов
Для предотвращение теплопотерь используют следующие виды утеплителей:
Пенополистирольные плиты с бобышками
Бывает с покрытием и без покрытия. Плита без покрытия легко теряет бобышки во время монтажа и установки теплой трубы. Плиты с покрытием позволяет перемещаться по ней с осторожностью, без потери бобышек. Но труба теплого пола между ними не фиксируется, т.е. для дополнительного ее крепления необходимо использовать якорные скобы. Средняя стоимость плиты с покрытием составляет около 600 рублей за 1 квадратный метр.
Пенополистирольные плиты с бобышками с пластиковым покрытием
Толщина такой плиты – 2 см, покрытие выполнено из пластика, что позволяет совершено спокойно ходить по плите, бобышки не сбиваются. Труба прочно фиксируется между бобышками, не выскакивает, будь то металлопластик или сшитый полиэтилен. Дополнительные элементы для фиксации не требуются. Средняя стоимость такой плиты – 680 рублей за 1 квадратный метр.
Пенополистирольные гладкие плиты
Меньшая плотность, толщина от 2 до 10 см, стоимость за плиту толщиной 2 см – 100 рублей за 1 квадратный метр.
Подложка для теплого пола с разметкой
Фольгоизол, изолин и подложки под теплый пол не являются утеплителем! Их толщина 3-4 миллиметра, вспененный полиэтилен. Единственная функция – повышение удобства при раскладке гладких плит.
К чему приводит экономия на утеплителе
Для примера возьмем помещение площадью 50 квадратных метров.
Обычно используют пенополистирол с бобышками, стоимость 1 кв. метра в среднем 600 рублей, толщина – 2 см. В большинстве случаев данной толщины недостаточно для утепления, за исключением южных регионов. Дополнительное утепление до 4 см обойдется еще в 150 рублей на каждый квадратный метр. Итоговая сумма составит 7 500 рублей. Об экономии на эту сумму и идет речь при выборе утеплителя. Хозяин дома стремится сократить расходы и часто выбирает самый дешевый вариант – подложку для теплого пола, вместо самого утеплителя. В конечном итоге, экономный владелец дома отапливает улицу и тратит еще больше средств для поддержания комфортной температуры в помещении.
Расчет стоимости водяных теплых полов
Перед нами два помещения:
- первое с нормальным, качественным утеплителем необходимой толщины;
- второе – с подложкой для теплого пола под утеплитель и «экономным» хозяином.
|
Характеристика |
Дом №1 |
Дом №2 |
|
Площадь пола |
50 |
50 |
|
Температура трубы |
40 |
40 |
|
Диаметр трубы |
16 |
16 |
|
Утеплитель |
60 |
20 |
|
Тепловой поток вверх |
73,76 |
65,81 |
|
Тепловой поток вниз |
18,88 |
58,72 |
|
Максимальная температура пола |
26,82 |
26,18 |
- На 1 квадратном метре с подложкой для теплого пола мы теряем 40 Вт, на 50 квадратных метрах – 2000 Вт.
- 1 кубический метр природного газа дает 10 кВт тепловой мощности и стоит 4,5 рубля (цена зависит от региона, от 4 до 8 рублей).
- 10 00 Вт/2000Вт = 5 часов – на столько хватает 1 кубометра природного газа на потери тепла.
- Котел работает в среднем 12 часов в сутки. 12/5=2.4 кубометра газа тратиться в сутки на отопление улицы.
- 2.4 (кубометра) х4.5 (рубля)х30(дней)х7(месяцев отопительного периода) = 2 268 рублей в год.
За утеплитель заплатили 7500 рублей/ 2268 рублей = 3, 3 года – период окупаемости утеплителя. При использовании подложки для теплого пола тепловые потери увеличатся! Данные материалы не являются утеплителями!
НЕ ИСПОЛЬЗУЙТЕ ПОДЛОЖКУ ПОД ТЕПЛЫЙ ПОЛ ВМЕСТО УТЕПЛИТЕЛЯ!
При использовании утеплительных материалов с недостаточной для полноценной теплоизоляции толщиной или при использовании фольгоизола, изолина (они же подложка для теплого пола) хозяин дома теряет много тепла в нижнем направлении. Это или неразумная экономия, или серьезное заблуждение собственника жилья. Потери тепла в этом случае сопоставимы с тепловым потоком, поступающим в помещение. Использование качественного утеплителя необходимой толщина окупается в среднем за 3-3,5 года эксплуатации теплого пола, при использовании в качестве источника энергии природного газа. Природный газ при этом является самым дешевым источником энергии. Если говорить о других источниках, то утеплитель может окупиться за 1 отопительный период (т.е. за 7 месяцев).
Видео про подложку для теплого пола
Читайте так же:
Теплые полы в зависимости от способа нагрева бывают двух типов.
Выбираем и укладываем подложку под теплый пол
Водяные
Нагрев осуществляется системой трубопроводов, теплоноситель – горячая вода.
Водяной теплый пол
Используются в большинстве случаев в частных домах, во время подключения горячей воды в многоквартирных строениях возникают большие проблемы из-за несогласия управляющих компаний давать разрешение на подключение к общедомовых сетям отопления по двум причинам. Во-первых, им в таком случае сложно контролировать конкретный расход тепловой энергии каждым потребителем по отдельности. Во-вторых, значительное увеличение потребляемой энергии могут не выдержать котлы.
Схема водяного теплого пола
Устанавливать отдельный нагревательный котел в городских квартирах не всегда возможно, да и стоит такой монтаж вместе с ценой оборудования довольно дорого.
Электрические
Стандартная электрическая схема подключения инфракрасного пленочного теплого пола
Температура повышается за счет сопротивления проводников тока. Со школьной скамьи нам известна формула Q (выделяемая энергия) = I (сила тока) × R (сопротивление проводника).
Схема подключения теплого пола кабельного
В зависимости от физических характеристик проводников теплые полы могут быть пленочными (инфракрасными) или кабельными (токопроводящим элементами служат обыкновенные гибкие кабели и улучшенной изоляцией). Электрические полы имеют свои сложности, во время их монтажа необходимо учитывать параметры существующей проводки и специальной защитной арматуры.
Схема инфракрасного теплого пола
Для эффективного обогрева полов мощность на квадратный метр должна быть не менее 250 кВт, в суммарном выражении поучаются большие значения.
Виды электрических теплых полов: 1 — Кабельный. 2 — Кабельный с армирующей сеткой
В настоящее время производители выпускают широкий ассортимент подложек, отличающихся линейными характеристиками, материалам изготовления и возможностями выполнять дополнительные функции.
Мощности электрического теплого пола
Потребление электроэнергии пленочным теплым полом
Маркировка теплого пола
На что обращать внимание при выборе подложек
Очень важный момент, считаем необходимым рассмотреть этот вопрос до того, как переходить к непосредственному описанию различных видов подложек под теплый пол. Следует иметь в виду, что абсолютно все производители пытаются увеличить продажи своей продукции, для этого довольно часто всячески ее рекламируют, в том числе и с помощью не совсем доброкачественных способов.
На что в реальности следует обращать внимание во время подбора оптимального варианта подложки?
Показатели теплопроводности. Чем они ниже, тем эффективнее работает подложка. Эти параметры зависят от толщины и материалов изготовления изделий. Для усиления эффекта современные подложки имеют фольгированный верхний слой – за счет отражения инфракрасных лучей примерно на 20–30% увеличиваются показатели теплосбережения. Что касается теплосбережения, то все используемые материалы удовлетворяют сегодняшние жесткие требования стандартов жилищного строительства.
Подложка под теплый пол фольгированная
Физические характеристики прочности, устойчивость к динамическим и статическим нагрузкам. Есть материалы (вспененный и экструдированный пенополистирол), которые под воздействием длительных статических нагрузок «слипаются». Уменьшается толщина, увеличивается теплопроводность. Этого явления нужно избегать за счет правильного расчета нагрузки, усилия должны максимально равномерно распределяться по всей поверхности.
Подложка под теплый пол фольгированная
Технологичность. Чем легче работать с материалами, тем дешевле обходится монтаж. По этому показателю различные материалы имеют широкий разброс характеристик. Наиболее технологичным считается вспененный пенополистирол, подложки из него тонкие, толщина редко превышает 5 мм, он отлично режется обыкновенными ножницами.
Подложка (плита) для теплого пола пенополистирольная с покрытием
Подложки из вспененного полистирола гибкие, нет надобности долго обустраивать места стыковки основания теплого пола со стенами, отмерять, отрезать и подгонять, материал в этих местах просто подгибается. Несколько труднее работать с листовой фанерой и плитами ОСП или ДСП.
Маты под теплый пол из вспененного пенополистирола
Дополнительные свойства. Для облегчения монтажных работ некоторые подложки имеют на лицевой поверхности нарисованную сетку или специальные выступающие бобышки.
Подложка с разметкой
Такие приспособления упрощают процесс укладки трубопроводных систем, позволяют одновременно с прокладкой их фиксировать. В итоге не только ускоряется монтаж, но и повышается эффективность и долговременность функционирования системы обогрева. Теплоносители можно расположить на одинаковом удалении, исключается вероятность перегрева отдельных участков, пол по всей поверхности прогревается равномерно.
Стоимость. Важный фактор, при наличии специальных технических знаний можно достигать отличного эффекта теплосбережения при значительно меньших затратах финансовых средств.
Экологическая безопасность. Имейте в виду, что все пластики и смолы выделяют в воздух химические соединения, безопасность определяется их количеством. Поскольку подложки эксплуатируются в условиях повышенных температур, то требования по безопасности материалов должны быть более жесткими.
Подложка должна быть безопасной
Теперь стоит сказать, на что не нужно обращать внимания, читая рекламные буклеты производителей.
Высокие показатели шумопоглощения. Абсолютно все материалы, используемые для теплоизоляции, плохо пропускают звуковые волны, это известно из школьных уроков физики. Теплоизоляционные материалы препятствуют движению воздуха, а именно он проводит звуковые волны.
Подложка должна обладать хорошими показателями шумопоглощения
Характеристики гидроизоляционные. Действительно, алюминиевая фольга не пропускает ни пар, ни воду. А зачем нужны эти свойства теплым полам? В случае с водяными, то чем раньше обнаружатся протечки, тем меньше убытков понесет владелец, тем меньше строительных конструкций будет подвергаться длительному воздействию влаги. У теплых полов с электрическим подогревом все еще сложнее. Наличие воды, кроме всего прочего, причина коротких замыканий – возрастают риски поражения электрическим током.
Электрический теплый пол должен быть защищен от влаги
Устойчивость к негативному воздействию ультрафиолетовых лучей. Это свойство очень полезно только в двух случаях: под теплыми полами есть небольшое солнце, излучающее такие лучи или рентген аппарат. Если в вашей квартире нет этих факторов, то смело можете покупать подложки без «эффективной защиты материала от вредного УФ излучения».
Подложка (плита) для теплого пола пенополистирольная с покрытием
Цена. Нужно знать, что во многих случаях потребители платят высокую цену не столько за фактическое качество, сколько за известность бренда производителя. Есть довольно много малоизвестных компаний, выпускающих очень качественные подложки, но по намного меньшей цене. Таким способом они пытаются привлечь реальных и потенциальных покупателей, увеличить количество продаж, выстоять в конкурентной борьбе с более известными производителями.
Обратите внимание на цены подложек разных производителей
Надеемся, что эти сведения помогут застройщикам выбрать правильные типы подложек. Теплые полы будут служить долго и эффективно, а монтаж конструкций обойдется намного дешевле.
Подложки под теплые полы с электроотоплением
Под такие виды теплых полов используются тонкие подложки из технической прессованной пробки, Фольгопласт, Полифом, Термодом, TMpro и другие из вспененных полимеров.
Отражающая теплоизоляция Фольгопласт
Сшитый пенополиэтилен «Полифом»
«Полифом», характеристики
Последние, кстати, намного превосходят своих конкурентов по способности выдерживать нагрузки, за счет такой особенности расширяются сферы их использования. Подложки с увеличенными параметрами по толщине изготавливаются из экструдированного пенополистирола. Материал имеет высокие характеристики физической прочности, может применяться в качестве основания под бетонную стяжку. Подложка применяется под все виды полов с электрическим подогревом, включая и обыкновенные с гибкими проводниками.
Если основание не очень ровное и требуется его выравнивание, то можно применять подложки из клееной фанеры, плит ОСБ и ДСП.
Пол из ОСБ
Важно. Для электрических полов не рекомендуется использовать подложки, имеющие алюминиевый отражающий слой. В случае нарушения изоляции появляется непредвиденная утечка тока с возможными негативными последствиями. Отражающий слой должен быть на полиэтиленовой пленке с вакуумным напылением.
Лавсановая подложка Изобонд ПП
Во время выбора конкретной марки нужно принимать во внимание два исходных фактора.
- Финишное половое покрытие. Чем оно легче, тем менее прочной может быть подложка. Под ламинат допускается использовать обыкновенные подложки из вспененных полимеров, а под керамическую плитку или искусственный камень применяется подложка из экструдированных материалов повышенной прочности.
Выбирайте подложку в зависимости от финишного покрытия пола
- Теплый пол укладывается в новых помещениях или во время ремонта старых. В зависимости от выбранной технологии теплого пола с электрическим обогревом и особенностей несущего перекрытия общая толщина пирога может колебаться от 10–15 до 3–4 сантиметров.
Пирог теплого пола, пример
Схемы теплых полов
Эти параметры следует учитывать во время проектирования высоты дверных и оконных проемов. Во время ремонта нужно принимать все строительные мероприятия по уменьшению толщины теплого пола – не придется решать проблемы с уменьшением высоты дверей и т. д. Идеальный вариант – смонтированный теплый пол не мешает открыванию/закрыванию дверей, допустимый – дверное полотно и вертикальные наличники нужно на несколько сантиметров снизу подрезать. Наиболее неприятный вариант – возникает необходимость приподнимать перемычку дверного проема, система обогрева требует переделки.
Под линолеум используют только жесткие подложки и или делают стяжку небольшой толщины. Технология укладки подложек зависит от материалов изготовления, во время производства работ нужно руководствоваться инструкциями производителей.
Маты под теплый пол из вспененного пенополистирола
Подложки под теплые полы с водяным отоплением
В связи с тем, что водяные полы в большинстве случаев имеют верхнюю цементно-песчаную стяжку, к подложкам предъявляются более жесткие требования, чем для теплых полов с электрическим подогревом.
- Высокие показатели механической прочности. Рекомендуется использовать подложки из экструдированного пенополистирола, листовой фанеры, плит ДСП и ОСП. Эти материалы способны выдерживать большие значения нагрузок, не имеют эффекта остаточной деформации.
Как укладывать теплый пол на фанеру
- Устойчивость к повышению влажности. После ликвидации аварийных протечек материалы должны быть пригодными к повторному использованию. Все пиломатериалы для подложек должны быть влагоустойчивыми. Конечно, протечки во время эксплуатации водяного пола крайне нежелательное явление, во время монтажа системы следует принимать все меры по их недопущению весь период эксплуатации пола.
Укладка подложки и монтаж труб теплого пола
- Обеспечение надежной фиксации системы трубопроводов в заданном положении. В настоящее время производители предлагают для водяных полов специальные подложки с бобышками, что не только упрощает и ускоряет процесс монтажа, а и обеспечивает одинаковое расстояние между трубопроводами по всей поверхности пола, гарантирует длительную эксплуатацию оборудования.
Маты с бобышками
Подбирая толщину подложки нужно принимать во внимание эффективность теплоизоляции основания. Если дом деревянный и перекрытия имеют теплоизоляцию минеральной ватой, то толщина подложки может быть незначительной. И наоборот, если подложка служит главным теплоизоляционным материалов, то ее теплопроводность должна быть минимальной. Большой положительный эффект дает алюминиевая теплоотражающая пленка на лицевой части, наличие ее приветствуется всеми профессионалами.
Фольгированная подложка для теплого пола Фомисол с разметкой
Фольгированный полистирол
Фольгированный пенополистирол с разметкой
Теплые водяные полы могут устанавливать под ламинат, линолеум, керамическую плитку или покрытия из натурального и искусственного камня. Физические особенности финишных половых покрытий оказывают значительное влияние на выбор технических характеристик и линейных параметров подложки. Чем больше вес полового покрытия, тем прочнее должна быть подложка.
Обратите внимание на толщину пирога теплого пола
Правильный подбор всех элементов теплого пола с учетом максимально широкого перечня индивидуальных особенностей повышает эффективность его функционирования, понижает сметную стоимость строительно-монтажных работ и увеличивает длительность эксплуатации. Оптимальный выбор можно сделать только в том случае, если он делается осознанно на основании знаний о разновидностях и технических показателях различных видов подложек.
Видео – Монтаж труб на подложке с бобышками
Сегодня сложно удивить какого-то теплым полом. Он может быть сделан в нескольких вариациях – все зависит от устройства нагревателей. Теплый пол не допускают сырости в доме, обеспечивает приятную ходьбу босиком по напольному покрытию.
Но что самое главное – он должен быть не только приятным, но и безопасным. И покрытие имеет главную роль. Какое напольное покрытие для электрического пола лучше всего применять?
Конструкция систем водяного теплого пола
Обогрев полов, работающий благодаря использованию горячей воды, подразумевает собой конструкцию, изготовленную из отопительного элемента, который обычно покрыт стяжкой из цемента.
Но также водяной пол может быть произведен и без применения цементных эмульсий – это уместно для тех помещений, полы в которых не могут осилить большую нагрузку. Полы с бетонной стяжкой состоят из следующей конструкции:
- черновой каркас пола. Обычно это перекрытие или стяжка из бетона по грунту;
- слой гидроизоляции. Нужно, чтобы грунтовые воды не попадали в помещение снизу. Актуально и для «пирога» по грунту, и для помещений, находящихся на первом этаже;
- слой утеплителя. Обычно применяется пенополистирол, который идеально справляется с предотвращением ухода тепла в грунт, плиту перекрытия или подвал;
- слой полиэтилена. Обычно устанавливается в два слоя. Не дает воде из бетонного раствора уйти в грунт или впитаться в утеплитель. Кстати, для этих целей нельзя использовать фольгоизол, так как среда, которая формируется благодаря влиянию бетона, очень агрессивна, а компоненты, которые присутствуют в цементной смеси, разъедают материал;
- арматурная сетка с ячейками примерно 5-10 см. Нужна для упрочнения стяжки и фиксации трубопровода;
- трубы для обогревательной системы. Из нее формируется водяной контур. Закрепляется с помощью пластиковых уздечек на арматурную сетку. Для получения эффективной системы обогрева, функционирующей на горячей воде, нужно укладывать трубу с расстоянием 10-30 см. Уздечки применяются по 2-3 шт на каждый метр;
- покрытие бетонной стяжки. Заливка осуществляется поверх проложенной и подсоединенной системы;
- подложка для теплого пола. Устанавливается подкладка на стяжку под напольное основание. Можно применять вспененный полиэтилен, изолон;
- итоговое покрытие. Именно о грамотном выборе конечного покрытия мы сегодня поговорим. А вы знали, что далеко не каждый материал можно класть на конструкцию теплого пола?
Не стоит забывать, что теплый пол является не системой отопления дома, а лишь ее деталью, которая нужна для благоприятного проживания. Полностью отопить комнату он не может. Нагрев поверхности не может быть больше 30 градусов.
А водяной пол не может прогреваться более чем на 50 градусов. И степень его нагрева контролировать трудно – на это воздействует множество факторов. Вот поэтому выбор покрытия под теплый пол не простой, как кажется на первый взгляд.
Горячая вода долго остывает. Если устройство перегрелось, то и охлаждение займет много времени.
Увы, некоторые виды покрытий пола отрицательно реагируют на резкие скачки температур и излишний нагрев, деформируясь и утрачивая эксплуатационные свойства, более того, могут выбрасывать в воздух вещества, оказывающие пагубное влияние на организм человека.
Проводимость тепла напольных оснований
Есть огромное количество разных видов напольных оснований, начиная от керамической плитки и завершая деревом. Все они обладают определенными характеристиками, среди которых можно отметить проводимость тепла.
Перед тем как мы ознакомимся с показателями проводимости тепла напольных покрытий, давайте узнаем, что такое вообще теплопроводность? Другими словами, это умение тел или материалов передавать тепло.
Показатели проводимости тепла:
- кафельная плитка – 1,05 Вт на м2;
- линолеум – 0,2 Вт на м2;
- паркетная доска – 0,15 Вт на м2;
- ковролин – 0,12 Вт на м2;
- пробка 0,034 Вт на м2.
Чем ниже показатель проводимости тепла, тем дольше времени покрытие держит тепло. Опираясь на эти показатели, можно сказать, что материал, который дольше всех удерживает тепло, – это пробка. Плитка также имеет эту функцию, но быстро нагревается.
Чтобы подогрев пола был максимально продуктивен, напольное покрытие для теплого пола должно хорошо и оперативно проводить тепло. Здесь на первом месте керамическая плитка, хотя она и требует более мощного подогрева.
Свойства качественной подложки:
- высокие показатели гидроизоляции и теплоизоляции;
- высокий показатель отражения;
- устойчивость к температурным скачкам;
- пароизолятор;
- звукоизоляция;
- устойчивость к повреждениям;
- экологическая безопасность;
- доступная установка.
Подложка считается универсальным материалом, поэтому она используется не только при обустройстве теплого пола, но при настиле паркета или обычного ламината.
Установка ламината на теплый пол
Ламинат является природным напольным покрытием, а это значит, что ему присуще все преимущества и минусы натуральной древесины. Вот почему при установке ламинатной доски на электрический пол важно применять подложку.
Если ее не укладывать, то пол будет шумным. В ситуации, когда теплый пол устанавливается на наливной пол или тонкую стяжку, то система подложка-электрический пол предполагает использование самого тонкого материала – 3 мм.
На момент использования она под массой других слоев уменьшится до 2,5 мм. В итоге подложка для теплого пола будет отличным изолятором тепла и сохранит высокие звукоизолирующие характеристики.
Укладка подложки под водяную систему
Основным требованием системы теплых полов считается обеспечение высокого уровня теплоотдачи. В этой ситуации тепло не будет тратиться зря. При условии, что пол стоит на трубах, подложка при аварии будет выполнять вспомогательную функцию гидроизоляции.
Подложка под теплый пол фольгированная отражает тепло и не идет на нагрев потолков соседей с нижнего этажа. Фольга при хорошей толщине может быть в чистом виде или на полимерной базе. Теплоизолятор имеет невысокий уровень гидроизоляции.
Необходимо устанавливать отдельно покрытие из изоляционного материала. Главное отличие при сравнении одинаковых моделей подложки для водяного теплого пола состоит в цене и различных сроках службы.
На современном рынке пока нет достаточно разнообразного ассортимента.
Подложка под пленочный ИК теплый пол
Во время установки ИК теплого пола для снижения потерь тепла также применяется подложка. Она кладется под пленочное покрытие с ИК-резисторами. В качестве подложки могут применяться листы ДВП или магнезитовая плита.
Подложка под пленочный теплый пол может быть произведена в виде металлизированной полимерной пленки. Она также считается отражателем тепла.
При его производстве в основе применяется вспененный полиэтилен, который с одной стороны покрывается металлизированной полимерной пленкой.
Данный материал очень эластичный, тонкий и практичный, а еще экологично безопасный. Его функция состоит в остановке тепла на трех путях его размещения:
- проводимость тепла;
- конвекция;
- излучение.
Если используется качественная подложка под инфракрасный теплый пол, то тепло будет сохраняться долгое время.
Благодаря применению подложки, при установке теплого пола с любым методом работы получается отразить до 98% теплового излучения. Таким образом, намного уменьшаются энергетические затраты.
Линолеум на теплый пол
Данный вид покрытия является одним из самых востребованных отдельных видов. Применяется он часто, но можно ли устанавливать его на теплые водяные полы?
Итак, для установки на обогревательную систему можно применять только природные линолеумы (мармолеумы) или созданные из ПВХ (виниловые). Второй вариант отличается низкой стоимостью.
Применение керамических покрытий
Самый лучший тип покрытия для такого типа теплых полов – это керамическая плитка. Она даже при высокотемпературном нагреве остается самым чистым и безвредным материалом среди всех применяемых для финального этапа облицовки пола.
Также она даже при повторном цикле нагрев-остывание не деформируется, имеет высокие показатели устойчивости к влаге и без труда очищается. Кстати, высокая скорость нагрева может быть недостатком применения керамики – не всегда для ног это бывает полезно.
Плитка, как и итоговое покрытие для водяного пола, – идеальнее решение для тех, у кого постоянно замерзают ноги и кто часто болеет простудой.
Как правильно выбрать покрытие?
Обобщая все вышесказанное, мы ответим на вопрос – какую подложку под ламинат, плитку и линолеум использовать? Для теплых полов на воде не стоит использовать:
- покрытия, изготовленные из бамбукового материала;
- некачественный и толстый линолеум;
- классический паркет.
На водяные полы можно укладывать ламинат или ковролин. Они идеально сохраняют тепло, но важно следить, чтобы материал не перегревался. Это – отличный вариант для спален и залов. Покрытия, изготовленные на базе ПВХ, также могут устанавливаться на полы.
Хотя выглядят такие материалы не очень привлекательно. Керамическая плитка является потрясающим вариантом, но она не будет хорошо смотреться в спальне или детской комнате. Зато на кухне она – незаменимое решение.
Выбор напольного покрытия зависит от множества факторов – функции помещения, условий использования, функциональности всей обогревательной системы, устойчивости покрытия.
Идеальный вариант – в зал и комнаты постелить ламинат или ковролин, а на кухне, коридоре и в ванной – кафельную плитку.
Главная » Уроки ремонта » …
Сегодня я пошагово расскажу — как положить теплый пол под плитку. Укладывать мы будем электрический теплый пол, про который я писал в этой статье. Ну то же не будем тянуть давайте приступим к монтажу……
Монтаж теплого пола под плитку
Что понадобиться

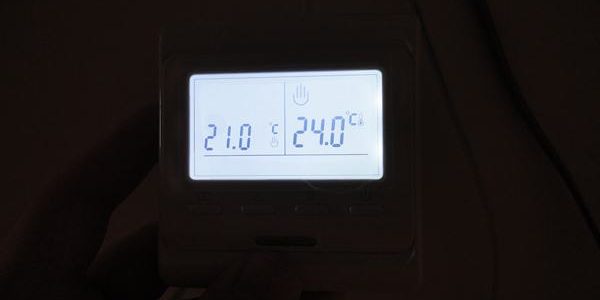

Теплый пол под плитку у нас куплен. Также нам понадобиться, терморегулятор для теплого пола, подложка для теплого пола, болгарка с отрезным кругом для кирпича и бетона (для штробления стен и пола), а также дрель или перфоратор для сверления стены (с победитовым сверлом). Если все это есть можно приступать к монтажу.
Выбираем место
Прежде чем укладывать теплый пол, вам нужно определиться с местом укладки! Я укладываю в душевой, все пространство застилать полами не нужно, потому как прогревать часть пола под душевой кабиной, под унитазом и под раковиной с тумбой, совсем не обязательно. Потому как это выброшенные на ветер деньги — зачем прогревать пол там, где мы не ходим? Поэтому я буду класть примерно вот так, у меня уже все замерено.
Полы лежат именно в пространстве, где будут ходить люди.
Выбираем подрозетник
Понятно, что электрический теплый пол, питается от электричества, поэтому мы специально разместили коробку с подключенным проводом с наружной стороны душевой (с коридора) именно в этом подрозетнике, будет стоять терморегулятор.
Итак сверлим отверстие прямо в подрозетнике насквозь, отверстие должно быть большое, под «гофру» (в которой будет помешен провод термодатчика) и для того чтобы можно было провести провода, диаметр примерно полдюйма, можете просверлить сразу, я лично решил расширить позже.
Штробим стену и пол
Далее нам нужно проштрабить стену и пол. Зачем? В этот канал ляжет гофра с термодатчиком, если термодатчик выйдет из строя, то его можно будет легко заменить в гофре не вскрывая основное покрытие. Ширина канала примерно 4 – 5 см, сделать лучше больше, в этот канал можно будет заложить и провода «питания» теплого пола. После штробления стены убираем все лишнее, в итоге получится вот такой вот канал.
Совет! Не делайте канал под 90 градусов, при повреждении термодатчика, будет неудобно его вставлять обратно. Канал нужно делать с наклоном, так датчик будет легче вставить. Наклон не обязательно делать большой, посмотрите у меня, делайте примерно также.
Закладываем термодатчик в гофру, и устанавливаем в канал.
После того как мы сделали канал, нам нужно заложить термодатчик в гофру и положить его в канал. Термодатчик засовываем до конца, чтобы его было видно. Гофру закрепляем на саморезы, при помощи скоб, чурок или приточного клея, главное чтобы держалось.
Расстилаем теплый пол
Теперь нам нужно разложить маты, именно так они будет находить у нас под плиткой. Обязательное условие они должны закрывать термодатчик. Маты можно немного расширить, просто разрезать, НО НЕ САМ ПОЛ (нагревательный провод). Расширяйте умеренно — иначе будет плохо греть.
Выводим провода
Итак, пол мы положили, нам его нужно проверить, для этого мы выводим провода в нашу коробку. Всего проводов получается три: питание которое подведено к нам в коробку, провод от термодатчика и силовой провод от теплого пола.
Подключаем терморегулятор
Следующее в монтаже теплого пола под плитку, это подключение терморегулятора. Сразу хочу сказать, что терморегуляторов тысячи, и они все разные, поэтому внимательно читаем куда какой провод устанавливать! У меня на самом терморегуляторе есть схема, поэтому мне проще. Также читайте — как выбрать терморегулятор.
Монтаж терморегулятора производим при выключенном общем питании, чтобы вас не «стукнуло» током, да и чтобы вы не повредили сам теплый пол и терморегулятор. Вот что у меня получилось, это временная конструкция для того чтобы проверить работоспособность теплого пола.
Проверяем теплый пол
Включаем общее электричество и проверяем нагрев, просто включаем его. Если вы все сделали правильно, то теплый пол начнет медленно разогреваться (трогаем рукой), если начинает нагреваться, то отключаем его, значит все нормально, маты рабочие.
Подложка для теплого пола
Для того чтобы избежать потерь тепла, а также экономить электронергию, нам нужно под маты теплого пола, положить подложку. Cразу хочу оговориться по всей поверхности класть не обязательно, подложка должна быть под самими нагревательными элементами, также теплый пол должен соприкасаться с термодатчиком напрямую, а не через подложку. После установки подложки можно укладывать плитку
Укладываем плитку
Монтаж теплого пола под плитку закончен. Теперь либо сами укладывайте плитку, либо обратитесь к профессионалам. Я делал сам, вот что получилось, теплый пол под плиткой.
Окончательное включение пола можно будет производить после того как плиточный клей высохнет, я вам советую начать пользоваться примерно через пару недель.
Можно уже обрезать лишние провода и установить терморегулятор в подрозетник. Можете задать вопрос — что же будет с каналом в стене со стороны душевой? Все просто, его закроют либо плиткой, либо штукатуркой.
На этом все думаю моя статья вам помогла.
Рубрика: Уроки ремонта, Электрика
Вопрос о том, как выбрать электрический теплый пол под плитку, все чаще звучит в магазинах и на форумах. Можно бесконечно читать отзывы, но узнать какие теплые электрические полы под плитку лучше выбрать и как сделать монтаж, можно, только разобравшись в системе каждого.
Керамическую плитку можно по праву назвать самым популярным вариантом для оформления пола в ванной, в туалете, на кухне или в коридоре. Все ее достоинства прекрасно дополняются системой электрического теплого пола, которая особенно актуальна в этих помещениях.
И есть ли выбор керамики во многом зависит от бюджета ремонта и личных предпочтений, то выбрать подходящий теплый пол можно, только ознакомившись с возможными вариантами, их преимуществами, недостатками и особенностями монтажа.
Содержание
Электрические теплые полы под плитку: возможные варианты, какой выбрать
Одним из преимуществ электрических теплых полов является возможность круглогодичной работы, что несомненно важно для квартир, которые зависят от отопительного сезона. Но кроме этого, электрические полы в многоэтажных зданиях являются единственно возможным вариантом дополнительного обогрева.
Выбирая какой лучше, учитывают возможность выполнить стяжку, если она нужна и допустимую высоту, на которую можно поднять пол, ценовой диапазон и совместимость с выбранных напольным покрытием.
Кабельный теплый пол
Самое обычное обустройство кабельного теплого пола представляет собой специальные одножильные или двухжильные кабели, погруженные в цементно-песчаную стяжку высотой 2-3 см. А вместе с напольным покрытием и подготовкой основания пол иногда приподнимается почти на 10 см.
Сразу стоит отметить, что те электромагнитные поля, о которых постоянно упоминают отзывы действительно имеют место и продуцируются одножильными кабелями в намного большей степени, чем двухжильными.
Монтаж обычных кабельных полов требует определенной квалификации, а включать систему можно только через месяц. Этот вариант уже давно потерял свои позиции на рынке, а его место заняли термоматы.
Термоматы
Нагревательные маты – это разновидность кабельного теплого пола. Рабочим элементом также служат одножильные или двужильные проводники, которые закреплены на стекловолоконную сетку с клеевым слоем или без него.
Маленькая толщина и возможность клеить плитку непосредственно на мат без подложки делают этот вариант оптимальным.
Теплый пол должен соответствовать определенной мощности:
- для сухих помещений рекомендована – 100 Вт/кв. м.;
- для влажных – 140 Вт/кв. м.;
- для неотапливаемых – 150-180Вт/кв. м.
Перед покупкой нужно определиться только с отапливаемой площадью.
Инфракрасный пленочный пол
Теплый пленочный пол считается самой современной и наиболее эффективной системой. Она излучает инфракрасные волны и не создает электромагнитные поля.
Пленочные теплые полы бывают двух видов:
- Пленочный биметаллические пол. В качестве нагревательных элементов используются тонкие слои алюминия и меди, расположенные между двумя слоями эластичного полиуретана.
В системе не предусмотрено подключение заземляющего провода, что подразумевает подсоединение к проводке через УЗО или АВДТ.
Совместимость пленочного пола с плиткой
Мнение экспертаФилимонов ЕвгенийПрофессиональный строитель. 20 лет стажаЗадать вопрос экспертуБиметаллический теплый пол не рекомендуют стелить под плитку или керамогранит. Углеродный можно, если несколько «Но» не имеют значения.
Проблема заключается в том, что плиточный клей не создает с пленкой необходимого сцепления и монтаж системы приходится выполнять более трудоемким и затратным способом.
Кроме этого, многие отзывы говорят о снижении эффективности пленочного пола под плиткой, что в сочетании с высокой стоимостью, делает этот вариант не слишком привлекательным.
Если выбор сделан именно в пользу пленочного пола, то стоит рассмотреть два возможных способа монтажа и выбрать наиболее подходящий.
Септик топас: отзывы владельцев Бурение скважин на воду: Казань Проекты комбинированных домов из пеноблоков и дерева
Стержневой инфракрасный теплый пол
Эти системы появились недавно и пока еще не стали очень распространенными. Нагревательным элементом в них выступает гибкий стержень из композитного материала на основе карбона, серебра и графита.
Стержневой электрический пол выпускается в виде гибкого широкого термомата. Стержни размещены параллельно с шагом 10 см с и закреплены с обеих сторон на черные токопроводящие шины.
Монтаж электрического теплого пола под плитку своими руками
Перед тем как приступать к монтажу системы теплого пола нужно составить план его раскладки на бумаге.
Из общей площади исключают участки пола на которых будет размещаться бытовая техника или мебель, также создают буферную зону между электрической нагревательной системой и трубами отопления или другими источниками тепла, если таковые имеются.
В результате, скорее всего, получится неправильная фигура, вписанная в квадратную или прямоугольную форму комнаты. Продумывают место установки терморегулятора. Иногда для теплого пола приходится прокладывать выделенную линию электропроводки с подходящей мощностью.
Монтаж электрического теплого пола начинается подготовки основания. Любая система укладывается на чистую ровную поверхность при необходимости выполняют полный демонтаж старого покрытия и выравнивают пол стяжкой. На основание укладывают слой гидроизоляционного материала с захлестом на стену.
По периметру пола на стену закрепляют демпферную ленту, она будет компенсировать тепловое расширение между полом и стеной. Для гидроизоляции используют вспененный полиэтилен с фольгированным покрытием, обычный или экструдированный пенополистирол толщиной 20-50 мм.
Мнение экспертаФилимонов ЕвгенийПрофессиональный строитель. 20 лет стажаЗадать вопрос экспертуСовет! Если монтаж теплого пола предусмотрен на веранде или лоджии перед гидроизоляцией укладывают слой утеплителя, это может быть минеральная вата или пенополистирол толщиной 10 см.
Особенности монтажа кабельного или стержневого теплого пола под плитку
Монтаж термоматов под плитку отличается тем, что он укладывается без теплоизоляции. Также допускается укладка на старую кафельную плитку. Стержневые полы укладываются на фольгированное основание. Дальнейший монтаж выполняется по единой схеме.
Установку теплого пола начинают с подготовки основания. После этого выполняют монтаж терморегулятора. Датчик температуры укладывают в гофротрубу диаметром 9-16 мм, а чтобы труба была вровень с полом для нее делают штробу.
Работают в следующей последовательности:
- На чистое и ровное основание рекомендуют нанести слой глубокопроникающей грунтовки, которая улучшит сцепление пола с плиточным клеем.
- Когда грунтовка высохнет начинают раскатывать рулон термомата, располагая его по заранее подготовленной схеме. Это будет пробная, черновая раскладка.
- В процессе, чтобы повернуть полосу, придется разрезать сетку. Делать это нужно предельно осторожно, чтобы не повредить кабель.
- Когда термомат будет покрывать всю площадь, его опять сворачивают.
- Следующая раскладка будет финишной, чистовой. По мере размазывания, с нижней стороны сетки снимают защитную полосу, оголяя клейкий слой, чтобы заново раскатанный рулон приклеился по всей поверхности пола. Есть клеевой основы не предусмотрено термоматы приклеивают к полу кусочками малярной ленты.
- Подключают электрический пол к сети через терморегулятор.
- После этого термоматы покрывают плиточным клеем, слой которого не должен превышать 7 см.
- Когда стяжка высохнет можно начинать укладку напольного покрытия на минимальный слой.
Мнение экспертаФилимонов ЕвгенийПрофессиональный строитель. 20 лет стажаЗадать вопрос экспертуВажно! Включать теплый пол можно не раньше полного высыхания плиточного клея.
Установка пленочного пола под плитку: выбор варианта монтажа
Монтаж выполняют по одной из двух технологий: «сухой» (с использованием листа гипсокартона или СМЛ) или «мокрой» (заливка стяжки).
Укладка теплого пола «сухим» способом
Монтаж электрического теплого пола выполняется в виде «сэндвича»:
- На основной пол стелют теплоотражающий материал;
- Следующим слоем будет непосредственно теплый пол (сверху его рекомендуют покрыть плотной полиэтиленовой пленкой);
- Гипсокартон или СМЛ нарезают, укладывают на пол и прикручивают к первичному основанию, стараясь не повредить нагревательные элементы.
- Перед приклеиванием плитки, на гипсокартон или СМЛ желательно нанести глубокопроникающую грунтовку, например, бетоноконтакт.
Технология «мокрой» установки (заливка стяжки)
Подложкой служит жесткая ненагружаемая изоляция, это может быть рулонная техническая пробка толщиной 2 мм, фольгоизол или изолон.
- Изоляционный материал нарезают по ширине термопленки и укладывают непосредственно под каждой полосой. Там, где есть вырезы в пленке, они должны быть и на подложке.
- Сверху укладывают теплоотражающий материал и приклеивают к нему скотчем нагревательный элемент.
- Следующим слоем будет полиэтиленовая пленка.
- Для армирования песчано-бетонной стяжки на пленку укладывают пластиковую сетку с ячейкой 5*5 или 10*10 мм, которую прикрепляют к первичной стяжке, стараясь не повредить термопленку.
- Когда сетка зафиксирована, сверху наносят тонкий слой стяжки высотой около 5 мм, она должна покрыть только технологические отверстия.
- Через сутки, после высыхания стяжки, можно приклеивать плитку или керамогранит.
Мнение экспертаФилимонов ЕвгенийПрофессиональный строитель. 20 лет стажаЗадать вопрос экспертуВажно! В монтаже пленочного теплого пола, ввиду отсутствия заземления, не должны использоваться токопроводящие материалы. Например, теплоотражатели на основе алюминиевой фольги или армирующая металлическая сетка.
Управление теплым полом
Наличие в доме электрического теплого пола подразумевает возможность регулирования температуры их нагрева, которая осуществляется через терморегулятор.
Устройство устанавливается на стену в любом удобном месте, включает/выключает теплый пол, поддерживает заданную температуру.
Существует два основных типа:
- Простые (ручная регулировка) – устройства включаются и выключаются вручную, самостоятельно они только поддерживают заданную температуру. Для тех, чья жизнь не подчинена какому-либо графику такой вариант удобный, пол можно включить и выключить по мере необходимости.
- Программируемые (автоматическая регулировка) – настраиваются на самостоятельное включение и выключение в зависимости от времени суток и дней недели. Для удобства управления они оснащены дисплеем, на котором указываются все необходимые данные.
Мнение экспертаФилимонов ЕвгенийПрофессиональный строитель. 20 лет стажаЗадать вопрос экспертуСовет! Если теплый пол не является основным источником отопления и призван только поддерживать комфортную температуру, практичным вариантом станет установка терморегулятора с температурным датчиком. Устройство будет самостоятельно, поддерживать заданную температуру воздуха.
По материалам: sandizain.ru
Кровельный рулонный материал Беседки с мангалом в Москве у воды: аренда Как сложить печь из кирпича своими руками для дома: видео Используемые источники:
- https://eurosantehnik.ru/podlozhka-dlya-teplogo-pola-pochemu-ona-nikakushhij-uteplitel.html
- https://pol-spec.ru/vodianoy-teply-pol/podlozhka-pod-teplyj-pol-pravila-vybora-xarakteristiki-luchshie-marki-sovety-po-montazhu.html
- https://seti.guru/podlozhka-dlya-teplogo-pola
- https://remo-blog.ru/e-lektrika/montazh-teplogo-pola-pod-plitku.html
- https://tpaservice.ru/teplyj-pol-pod-plitku/
