Нижеприведенные рисунки и текст описывают кладку огнеупорного ядра финской противоточной печи в Квебеке. (Строительные правила Северной Америки предписывают делать печи полностью двухконтурными от основания до оголовка трубы — ядро из шамотного кирпича и облицовка. — перев.)
Я начинал освоение своей профессии с обучения кладке стандартных финских противоточных печей. Эти печи имеют плавно скошенный потолок топливника и узкое хайло. Расширительная камера после заужения используя эффект Вентури (это неясный момент — перев.) перемешивает газы, воздух и пламя, что обуславливает вторичное дожигание.
—>
Основываясь на своих наблюдениях и опыте, а также испытывая влияние Норберта Сенфа (основатель и в течение многих лет председатель Асоциации Печников Северной Америки — перев.) последние несколько лет я строил шамотные ядра немного по-другому. Перекрытие топливника сводиться не плавно, а ступеньками. Эти ступеньки вызывают турбуленцию, которая способствует перемешиванию и вторичному дожигу в печи. Тот факт, что выступы не спилены, а из целых кирпичей, придает конструкции прочности и экономит время. Единственная причина для спиливания выступов – перестраховка по тяге. Все мои печи тянули отлично, и вряд ли эти углы имеют заметный эффект. Приведенное здесь ядро финского типа не использует эффект Вентури для организации вторичного дожига. Первичный воздух подется не через колосник, а засасывается через канал между ядром и кирпичной облицовкой и направляется на дровяную закладку под углом в 80 градусов. Вышеупомянутые изменения традиционной конструкции финской печи значительны, другие различия — не больше, чем мой выбор. Я построил много противоточных ядер такой конструкции и могу сказать, что они нагреваются также, если не лучше чем те, что я строил по стандартной схеме.
Фундаментная плита для кирпичной печи залита поверх поднятого блочного основания. Труба будет сзади, слева. Два куска пенопласта служат, чтобы сделать в плите входное отверстие для воздуха (переднее) и для сбрасывания золы (дальнее).
Первые пять рядов кладки печи печи выполнены из обычного кирпича и положены на раствор типа N. (Раствор типа N — это стандартный раствор для кирпичной кладки в Северной Америке цемент:известь:песок = 1:1:6 — перев.)
Внутри духовки.
Облицовка печи
Александр Бацулин
Родился в Москве 07.09.1976. Закончил Химический факультет МГУ по специальноси Химическая кинетика. Печным делом занимается с 2000 года. Интересы: строительство и проектирование печей для отпления индивидуальных домов. Традиционное деревянное строительство. Тел. 8 (915) 169 1733         8 (950) 259-6401 e-mail: sashbats (а) mail.ru
Хочу познакомить Вас с моим коллегой Максимом Герасимовым.
Эти две печи мы делали совместно с ним.
Максим учился в Петрозаводске в КАМИ центре. После обучения год работал подсобником у мастера, а потом еще ездил в Финляндию, где занимался монтажом печей фирмы Nunna Uuni.
Он считает лучшими печами — симметричные противоточные каминопечи.
Я попросил его написать небольшую статью, чтобы познакомить Вас с конструкцией этих каминопечей:
Конструкция камина симметрична относительно вертикальной срединной плоскости и имеет два одинаковых по размерам опускных канала, расположенных по бокам топки. Переход в дымовую трубу необходимо выполнить на уровне 3 и 4 рядов по середине задней стенки камина. В этом случае сохраняется симметричность конструкции, которая способствует равномерному прогреву камина в процессе топки, также возможно подключение трубы справа или слева с небольшим изменением внутренней конструкции.
Кладку камина необходимо осуществлять на подготовленном фундаменте, выровненном по горизонтали, и выведенном на уровень чистого пола. Размеры основания камина в плане составляют 1160х835мм. Размеры фундамента должны быть не меньше основания камина. Также следует учесть, что данная конструкция камина предполагает использование коренной трубы, под которую также необходимо предусмотреть фундамент.
Сечение канала дымовой трубы должно быть не менее «пятерика», т.е. размером с кирпич (250х120мм). Толщина вертикальных и горизонтальных швов при кладке оболочки из красного кирпича составляет 8…10мм. Учитывая, что допускаемые отклонения длины кирпича могут достигать 4мм, возможно отклонение реальных зазоров от рекомендуемых.
Кладку наружной оболочки из красного кирпича необходимо производить на глино-песчаном растворе. Кладку топки из огнеупорного кирпича — на мертеле или терракоте.
Обратите внимание, что задняя стенка камина кладется в одну плоскость, т.е. без выступов и карнизов. Шестой ряд необходимо уложить таким образом, чтобы он выступал с обеих сторон на одну и ту же величину (симметрично). Начиная с 7 ряда, ширина камина составляет 4 кирпича. Этот переход обеспечивается конструкцией шестого ряда, который позволяет класть последующие ряды облицовки со смещением внутрь. Шестой ряд, таким образом, определяет форму боковых нисходящих каналов, расположенных между стенками оболочки и топки и задает ширину последующих рядов, которая, начиная с 7 ряда равна 1030мм.

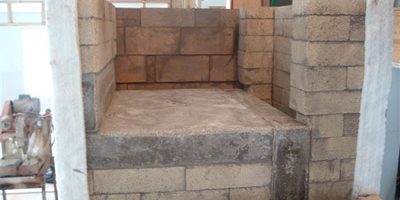

Начинается строительство топки из огнеупорного кирпича. В процессе укладки рядов топки необходимо учитывать то, что топка и оболочка взаимно не перевязываются, и между ними по всему контуру есть зазоры. С боковых сторон камина эти зазоры имеют ширину полкирпича и выполняют роль дымовых каналов. Зазор 10мм между задними стенками топки и оболочки является компенсационным, т.е. позволяет массиву топки беспрепятственно расширяться при нагреве, не разрушая оболочки. Между передними стенками топки и оболочки также необходимо организовать компенсационный зазор 10мм.
Компенсационные зазоры заполняются прокладками из жесткого парока толщиной 10мм. Особенно внимательно и аккуратно надо подойти к установке прокладок в передней части камина. Дело в том, что здесь крайне нежелательны протечки воздуха, который, минуя топочное пространство, может пройти через компенсационные зазоры непосредственно в опускные каналы камина. В этом случае дополнительный (паразитный) воздух будет охлаждать внутренний массив печи в процессе ее топки. Это ни что иное, как снижение эффективности камина, которое может привести к необходимости сжигания дополнительного объема дров.
В связи с тем, что к переднему стыку топки и оболочки предъявляются дополнительные требования по герметичности, кладку топочных рядов необходимо начинать от передней стенки, т.е. передние прокладки должны быть достаточно плотно зажаты между стенками. Задняя прокладка может располагаться достаточно свободно, т.к. тот стык нет необходимости герметизировать.
передняя стенка топки не перевязана с боковыми
Укладываем на стенки топки плиты перекрытия таким образом, чтобы по периметру оставался зазор между ними и стенками оболочки. Этот зазор и стыки между плитами перекрытия не надо ничем закрывать. Зазор по периметру необходим для того, чтобы топка могла свободно расширяться и не передавать нагрузки от температурного расширения на оболочку. Зазоры между плитами будут закрыты слоем мягкого парока, уложенного на них. Парок также служит изолятором от горения пыли, оседающей на крышу камина.
Устанавливая прочистные дверцы, необходимо помнить о том, что протечки воздуха через неплотности этих мест снижают эффективность камина, т.к. воздух, проходящий через прочистные дверцы, не проходит через зону горения, а проникает мимо топки непосредственно во внутреннюю полость печи, охлаждая ее в процессе топки. Чтобы этого не происходило, необходимо после установки прочистных дверок заполнить зазоры между рамкой и кирпичным проемом глино-песчаным раствором. Раствор уложить по всему периметру, заполнив зазор между кладкой и рамкой.
Установка дверцы топки осуществляется с помощью уголков, выполненных из листовой нержавеющей стали. Это, во-первых, повышает надежность крепления, т.к. дверца крепится не к отдельным кирпичам, а ко всему периметру, и, во-вторых, защищает выходящий в зону топки красный кирпич от перегрева.
После установки дверок можно считать, что камин построен. При желании осуществляется расшивка наружных швов цветными расшивками (Vetonit).
Когда будет готова печная труба, можно выполнить пробную топку. Первую неделю топите в щадящем режиме, чтобы камин просох без образования трещин. Камин готов. Внешний вид может видоизменяться добавлением различных полочек, фигурного кирпича, каменными вставками, кирпичным панно и т.д. Это никак не сказывается на принципиальной схеме работы камина.
Вот еще пара фотографий противоточных каминопечей:
С работами Максима можно ознакомиться здесь
А какие печи Вы считаете лучшими?
Напишите в комментариях к этой статье.
Финские печи и камины для эксплуатации в доме или на даче воплотили в себе функционал проверенных и популярных устройств отопления.
Что же они из себя представляют, рассмотрим в этой статье.
Для отопления
Данные модели приборов отопления зарекомендовали себя благодаря хорошему уровню отдачи тепла, а также эргономичными характеристиками.
Из их преимуществ выделяют следующее:
- Особенность и уникальность конструкции корпуса. Современные финские печи изготавливают из чугуна или из стали.
- Занимаемая площадь устройства.
- Неприхотливость при отделке. К данному виду обогревательных приборов легко выбрать любой отделочный материал.
- Экономичность и высокая теплоотдача.
Финские печи-камины, изготовленные из чугуна, по цене гораздо выше, чем стальные.
Туликиви ( Tulikivi) из талькомагнезита
Этот финский бренд давно на слуху у многих владельцев частных домов, однако, мало кто знает, что Tulikivi – это крупнейшая европейская компания, которая занимается обработкой камня для отопительных приборов.
Для покупателя доступны несколько сотен моделей из ассортимента каминов и печей, облицованных экологически чистыми материалами природного происхождения. Не секрет, что родина сауны – Финляндия.
Поэтому широк спрос не только на печи — камины от Tulikivi, но и на банные каменки для парилок и современных саун. Любая модель из шести коллекций печей, каминов и каменок от этой компании не создает вредных выбросов в процессе эксплуатации.
Возможно, Вас заинтересует статья о печах длительного горения.
Обзор печей для дачи на дровах Вы можете прочитать в этой статье.
Также соблюдены показатели по потреблению электроэнергии, что очень привлекательно для европейского покупателя.
Противоточная печь
Кирпичные финские печи-камины являются идеальным решением для помещения, в котором живут круглый год.
Хорошим эффектом теплоотдачи являются именно те печи, по которым сгорающие газы проходят через весь массив печи. В инженерной терминологии данный коэффициент имеет сокращение: КПД.
Обратите внимание: классическая модель финской печи обязательно оснащается хлебной камерой.
Финскую печь – камин именуют так, если есть стеклянная прозрачная дверца. И обратно, называют камин с дверцей уже печью.
Проще говоря, любой отопительный элемент в помещении, оснащенный системой передачи тепла в несколько «колен» — это печь. Особенность конструкции финской печи с противотоком была создана лучшими печными мастерами Финляндии при поддержке правительства.
Их главной задачей являлось создание отопительного прибора с высоким показателем КПД, экономичности и теплоемкости.
Важные преимущества таких печей — каминов:
- Все модели печей с нижним прогревом. Благодаря каналам по всей площади отопительного устройства прогрев начинается от второго ряда.
- Дрова сгорают только в топке, а система дымооборота придумана таким образом, чтобы сгорание топлива выполнялось размерено с минимальным осадком сажи в системе.
- Печи-камины имеют огнеупорное ядро. Эта особенность обеспечивает размеренный нагрев внешнего облицовочного материала. Плюс теплоёмкость конструкции в целом выше, чем у аналогичных печей.
- Печь почти идеальна за счет нагревания абсолютно всех своих поверхностей равномерно. В печи-камине нет охлажденных участков или зон, углов и плоскостей.
- Дымовые газы максимально передают тепло через дымовые каналы, причем этот процесс неагрессивный. Во время топки финской печи вырабатывается мягкое тепло.
- Классическая модель может оснащаться дополнительными дверками и печной фурнитурой.
- Противоточная система не имеет сквозняков, благодаря этому сохраняется тепло для помещения и приготовления пищи.
Возможно, Вас заинтересует статья о финских печах Харвия.
Чем замазать печь, чтобы она не трескалась, Вы можете прочитать в этой статье.
Также Вам может пригодиться статья о печи голландке своими руками.
Финская печь-камин – это лучший вариант для бюджетного строительства отопительной системы на дровах в помещении для постоянного проживания. Начинающие печники могут создать данную модель своими руками, зная порядовку и порядок кладки всех элементов.
Хлебная камера
Полукруглая дверца камеры вверху – это створка над топкой для приготовления пищи, в том числе и выпечки. Имея такой отсек в своей печи, Вы получаете отличные возможности для альтернативного приготовления пищи.
Готовить в данной камере нужно уметь. Для правильного нагрева необходимо устанавливать посуду не на открытое пространство под живой огонь, а на так называемые «зубцы». Эти элементы предназначены специально для посуды.
Сроки и эксплуатация
Сложенная по всем правилам финская печь-камин с двойным корпусом прослужит более 25 лет без капитального ремонта. Свойства теплоёмкости и надежности этой модели проверены несколькими десятилетиями.
Очень существенно наличие створок (задвижек) для летней и зимней топки. Однако, чем меньше металла в общей схеме кладки – тем долговечнее и целостнее конструкция.
Возьмите на заметку: строительство классической печи занимает от 2 недель и до 1 месяца в зависимости от рабочих моментов.
Обзор финских печей и каминов Туликиви смотрите в следующем видео:
Несмотря на появление новейших систем обогрева, работающих от электричества или даже солнечной энергии, отопительные печи остаются очень востребованными. Дизайн меняется, конструкция совершенствуется, печи обрастают современными датчиками и системами контроля, но остаются в строю. Причина – дешевизна, автономность и консервативные привычки домовладельцев, любящих как топить печь, так и само ощущение раскаленной печи в холодный зимний вечер. Для обогрева помещения отопительной печью не обязательно наличие электричества и вовсе не нужен газ. Это крайне важно при проектировании отопительной системы в отдаленных районах или в домах, которые непросто подключить к коммуникациям. У отдельных видов печей имеется варочная поверхность, позволяющая готовить на них еду, а не только греть помещение. Современная отопительная печь на дровах или угле не только компактна и эстетична, а может служить настоящим украшением интерьера. Иногда дровяная или угольная печь применяется совместно с водяным отоплением.
Отопительная печь: виды и конструкция
Конструктивно отопительные печи могут сильно различаться, но их основные элементы неизменны:
- основание;
- корпус;
- дымоход.
Отличие канальных отопительных печей – наличие дымовых каналов. В бесканальных их функцию выполняют отдельные камеры.
Фундамент (основание) отопительной печи предназначено для предохранения конструкции от подвижек грунта и проникновения грунтовых вод. Тяжелые крупногабаритные печи требуют мощного фундамента, что сильно удорожает и усложняет процесс монтажа.
Состав конструкции корпуса дровяной печи также стандартен:
- топливник;
- поддувальная камера;
- перекрыша;
- дверки;
- задвижки.
Через дымоход отопительной печи отводятся продукты горения. Также он создает дополнительную тягу, усиливающую поступление кислорода в камеру горения.
Отопительные печи бывают:
- противоточные;
- прямоточные;
- колпаковые;
- канальные.
Каждая модель имеет свои особенности эксплуатации, недостатки и достоинства.
Прямоточная отопительная печь
Это наиболее простая в обслуживании и дешевая в монтаже отопительная печь на дровах или другом твердом топливе. Дым из такой печи поднимается по дымоходу вертикально вверх, потому ее и называют прямоточной. Именно такое устройство имеет известная дровяная «русская печь». Такая простая конструкции имеет не только достоинства. Значительная часть тепла сразу же выходит через дымоход вместе с горячими продуктами горения, что снижает эффективность таких печей.
Соответственно, на прогрев помещения прямоточной печью требуется много времени. Прогрев проходит поэтапно: сначала разогреваются стенки печи, потом – воздух в помещении. В такую печь может быть вмонтирована варочная поверхность что дает возможность готовить на них пищу.
Противоточная отопительная печь
В такие печи воздух поступает снизу. После нагрева в камере горения он поднимается по подъемному каналу, где охлаждается и спускается по паре опускных каналов. Эта конвективная система способна обеспечить высокий КПД за счет качественного отбора тепла в помещение. Корпус такой отопительной печи прогревается быстро и равномерно. Извне дровяная печь отделывается лицевым кирпичом либо камнем, что придает эстетичный вид конструкции, позволяет сохранять тепло.
Финская противоточная дровяная отопительная печь отводит дым через коренную трубу, при этом имеются дополнительные каналы. Благодаря этому на печь устанавливается варочная поверхность. Недостаток противоточных печей один – сложная конструкция. Сооружение такой печи по силам только опытному мастеру.
Канальная отопительная печь
В вертикальных и горизонтальных каналах, которые имеют данные отопительные печи, эффективно используется тепло, которое прямоточные печи выпускают через дымоход на улицу. Канальная печка имеет «колена», где нагретый воздух меняет направление своего движения. Это замедляет его подъем и выход через дымоход, поэтому нагрев помещения происходит максимально эффективно и быстро.
Данные отопительные печи имеют недостаток: воздух в каналах может застаиваться, что способствует задымлению. Это особенно вероятно в теплый период. Поэтому канальные печи обычно имеют дополнительные контуры, позволяющие перевести печь в режим прямоточной топки («летний» режим). Переключение режимов происходит задвижками, перекрывающими ход воздуха в каналах.
Не все знают как топить печь с вертикальными каналами. При растопке лучше перевести печь на «летний» режим, что усилит тягу. После разгорания огня можно передвинуть задвижки и перевести печь в «зимний» режим.
Более проста для растопки конструкция печи с горизонтальными каналами. Воздух в них не застаивается и вопрос «как топить дровяную печь?» не вызывает затруднений. Их можно разжигать без переключения режимов и не бояться задымления помещения. Поэтому такие печи отопления более популярны среди домовладельцев.
Совет: «Как лучше топить дровяную печь, если пропала тяга? Попробуйте положить на заслонку немного щепок и сжечь их. Горение образует тягу, что обеспечит доступ кислорода в основную камеру горения печи».
Канальные отопительные печи оборудуются дополнительными щитами в дымоходах, что делает путь прохождения воздуха более извилистым. Это сильно повышает теплоотдачу.
Канальные отопительные печи, которые топят углем или другим твердым топливом, более предпочтительны, чем прямоточные и быстрее прогревают дом. Их недостаток в виде сложности обслуживания и трудоемкости монтажа компенсируется высоким КПД и пониженным потреблением угля или дров.
Колпаковые отопительные печи
В этих печах нагретый воздух поднимается вверх, к колпаку из кирпича. В нем он постепенно остывает и вытесняется в дымоход новыми горячими потоками, поднимающимися из камеры горения. Такая конвекционная конструкция обеспечивает максимальный КПД. Колпаковая печь способна быстро и равномерно прогреть воздух в помещении. Наиболее эффективны конструкции, имеющие двухъярусный колпак.
Потенциально, колпаковые печи взрывоопасны. Это связано с возможностью накопления в колпаке несгоревших газов, которые вполне могут резко воспламениться и устроить довольно точное подобие взрыва. На практике это случается крайне редко. Взрыва можно наверняка избежать, если знать как топить колпаковую печь, не сокращать поступление воздуха до количества, при котором невозможен нормальный процесс горения в топочной камере. Особенно мала вероятность взрыва, если колпаковая печь топится коксом или качественным углем. Несколько взрывоопасна (из-за особенностей горения дерева) только печь, работающая на дровах.
Формы и габариты отопительных печей
Различаются толстостенные и тонкостенные отопительные печи. Толщина стенок у печей первого типа до 7 см, у второго – более 12 см. Первые существенно быстрее прогреваются и намного лучше отдают накопленное тепло. Достоинства вторых – большая теплоемкость и инерционность, не допускающая резких перепадов температуры в комнате.
Чтобы полностью прогреть массивную толстостенную печь необходимо более 3 часов. Легкие тонкостенные конструкции прогреваются не более 2 часов. Их высокая теплоотдача повышает КПД, но они практически неспособны аккумулировать тепло. Поэтому стоит огню погаснуть – помещение начинает стремительно остывать.
Примечание: При работе разогретой печи температура газов, выходящих в дымоход повышается, тем самым снижая КПД.
Размеры и форму конструкции отопительной печи стоит выбирать по таким показателям:
- финансовые возможности;
- расположение печи в помещении;
- требуемая теплоемкость сооружения;
- допустимые значения КПД и теплопотерь.
Самыми простыми являются прямоугольные отопительные печи. Можно использовать и другие конструкции: угловую, круглую, многоугольную или Т-образную. Именно последняя, оборудованная кирпичным отопительным щитком, лучше всего подходит для отопления большого помещения.
Также отопительные печи различаются по этажности – одно- и двухэтажные сооружения. Последние – лучший выбор для отопления двухэтажных частных домов. Такие печи многофункциональны и успешно используются для одновременного обогрева дома и приготовления пищи. Причем их схема лишь немного сложнее одноэтажных печей. Единственное существенное различие – количество кирпича и других материалов, необходимых для сооружения такой печи.
Об особенностях кладки отопительно-варочной печи
Отопительная печь-камин
Особняком стоят гибридные конструкции, включающие в себя камин и отопительную печь. Они предназначены для отопления дома, приготовления пищи на варочной поверхности и создания уютной комфортной обстановки в доме. Камин отличается видом открытого огня, что позволяет расслабиться и успокоиться. Многие считают что камин способен на большее – позволяет достичь состояния гармонии и умиротворения во время созерцания огня в холодный осенний или зимний вечер. Живое тепло, которое дарит пламя, издревле способствует улучшению физического и психического самочувствия. Именно поэтому так ценится камин в частном доме.
Многофункциональная дровяная печь-камин имеет две топки и пару дымоходов. Благодаря этому можно использовать камин и печь независимо друг от друга. Конструкция такого сооружения очень громоздкая и тяжелая, если сравнивать с обычными печками. Поэтому сооружение печи-камина с плитой требуется мощный фундамент и большая свободная площадь внутри дома. Поэтому ее проект необходимо включать в проект строительства дома. Иначе можно столкнуться с серьезными неудобствами, сопровождающими коренную переделку помещения под печь-камин.
Примечание: Важно: тяга во внутренних дымоходах выше, поэтому для камина лучше предусмотреть именно внутренний дымоход.
Рекомендации по монтажу дымохода
Материалы для печей
Наиболее распространены кирпичные отопительные печи, имеющие декоративную облицовку. Также применяются изразцовые, бетонные и металлические печи с плитой. Для последних применяется сталь или чугун. Изразцовые печи – самые красивые, не требующие внешней отделки, но для их сооружения необходимо привлечение специалистов высокого уровня. Их непросто сложить своими руками. Такие печи отличаются большой теплоемкостью. Приобретаются они готовыми комплектами, требующими сборки.
Печи из металла быстро отдают тепло, но и быстро остывают после прогорания дров. Это приводит к перепаду температуры, некомфортному для жилых помещений. Поэтому их применяют на промышленных объектах и складах. Также они подойдут для обогрева хозпостроек, бань и гаражей в частном домовладении.
Часто отопительная печь имеет декоративную отделку. Повышающую эстетическую привлекательность. Это может быть плитка, изразцы, штукатурка или футляры из стали.
Для самостоятельного сооружения печи необходимы:
- цемент;
- песок;
- глина;
- известь.
Также нужны вспомогательные материалы:
- стальная полоса;
- уголок;
- проволока;
- войлок;
- листы и крошка асбеста.
Камин, голландка или традиционная русская печь? Как и чем топить печь? Будет ли печь работать только на дровах, или возможно использование другого топлива? На сколько важна эффективность отопления? На эти вопросы следует ответить еще на стадии выбора типа и размера печи. Это позволит подобрать печь, оптимально подходящую для вашего дома. Если у вас недостаточно знаний и опыта в печном ремесле, лучше обратиться к специалистам, которые разработают проект согласно ваших пожеланий, возведут и запустят печь. Отопительная печь с плитой – важный элемент дома с точки зрения комфорта проживания и безопасности. Поэтому лучше не экономить на ее проектировании и сооружении.
Описание работы металлической печи «Ферингер»
Содержание
Какие бы новинки ни появлялись на рынке систем обогрева, отопительные печи по-прежнему востребованы. Меняется дизайн, появляются улучшенные конструкции, реализуются новые идеи, а сами печи остаются. Причины – в удобстве эксплуатации, функциональности, устоявшихся привычках владельцев домов. Отопительная печь позволяет обогреть помещение без использования электричества или газа, что особенно удобно, если речь идет о строениях хозяйственного назначения, домах, которые сложно подключить к коммуникациям. Некоторые виды печек позволяют не только обогревать помещения, но и готовить пищу. Современные модели компактны, эстетичны и могут даже стать дополнительным украшением интерьера.
Виды отопительных печей в зависимости от конструкции
Несмотря на различия в конструкции, основные элементы всех моделей одинаковы – корпус, основание, дымоход. В канальных печках устанавливаются также дымовые каналы, в бесканальных эту функцию выполняют специальные камеры. Основание (фундамент) предназначено для защиты конструкции от подвижек почвы и попадания влаги. Для крупногабаритных печей обустраивают усиленный фундамент, что ведет к удорожанию монтажа.
Корпус состоит из топливника, колосниковых решеток, поддувальных камер, перекрыши, дверок, задвижек, прочисток. Дымовая труба служит для тяги и отвода продуктов сгорания.
Основные элементы всех типов печей
Различают прямоточные, противоточные, канальные и колпаковые отопительные печи. Каждой из моделей свойственны собственные достоинства и недостатки, конструкции отличаются степенью теплоотдачи, особенностями монтажа и эксплуатации, стоимостью, экономичностью, видами используемого топлива.
Прямоточные печи
Эта конструкция считается самой простой в монтаже и обслуживании. Прямоточной ее называют потому, что дым поднимается по прямой вверх. Так устроена традиционная русская печь. Простота конструкции одновременно является и достоинством, и недостатком, поскольку часть тепла уходит в дымовую трубу вместе с продуктами горения.
Чтобы прогреть помещение, требуется много времени. Сначала нагреваются стенки конструкции, и только потом – помещение. Такие печки могут быть оснащены варочными поверхностями.
Традиционные прямоточные печи по-прежнему актуальны
Противоточные печи
В конструкциях этого типа воздух поступает снизу. Прогреваясь, он поднимается по одному подъемному, а остывая, спускается по двум опускным каналам. Такая конвективная система обеспечивает качественный отбор тепла и высокий КПД. Весь корпус устройства прогревается равномерно и быстро. Как правило, внешний корпус отделывают лицевым кирпичом или натуральным камнем, что позволяет хорошо сохранять тепло и придает конструкции эстетичный внешний вид.
В финских противоточных печах дым отводится через коренную трубу, обустраиваются дополнительные каналы, благодаря чему агрегаты могут быть оборудованы варочными поверхностями. Недостаток – сложное устройство, доверить строительство можно только опытному мастеру.
Противоточная печь, отделанная облицовочным кирпичом
Канальные печи
В конструкциях с вертикальными и горизонтальными каналами используется тепло, которое в прямоточных уходит вверх. Печка оборудуется «коленами», в которых горячий воздух меняет направление движения, поднимается медленнее и за счет этого прогревает помещение быстрее и эффективнее.
В вертикальных каналах возможно застаивание воздуха, что способно вызвать дымление, поэтому часто используются функциональные конструкции, дополнительно предусматривающие топку в режиме прямоточной печи. Этот режим еще называют «летним».
Регулировать режимы растопки можно с помощью специальных задвижек. После такой «тренировочной» растопки переходят на полноценное «зимнее» отопление. В печах с горизонтальными каналами воздух не застаивается, дымления нет, это делает их более привлекательными с точки зрения владельцев домов.
Совет печника: если пропала тяга, прогрейте трубу – сожгите на заслонке небольшое количество щепок.
Голландская печь может не только согреть, но и украсить дом
Дымоходы канальных печей оборудуются щитами, делающими путь прохождения дыма более извилистым. Таким образом добиваются максимальной теплоотдачи. Канальные отопительные печи на твердом топливе эффективнее прямоточных, экономичнее, прогревают помещения заметно быстрее. Недостатки очевидны – более сложные монтаж и обслуживание.
Колпаковые печи
Нагреваясь, воздух в конструкции этого типа поднимается вверх, к кирпичному колпаку. Когда остывает, его вытесняют в дымоход новые горячие потоки. Особенности конвекционной системы гарантируют высокий КПД, быстрый и равномерный прогрев. Еще более эффективны конструкции с двухъярусным колпаком.
Считается, что колпаковые печи потенциально взрывоопасны. В теории так и есть: при определенном стечении обстоятельств могут скопиться несгоревшие из-за недостатка кислорода газы и взорваться. Специалисты успокаивают, на практике подобное явление происходит редко. Кроме того, скопление газов в колпачной полости возможно лишь при условии работы печки на дровах. Если ее топить тощими каменными углями, коксом или антрацитом, то опасность взрыва значительно снижается.
Схема устройства печей с одно- и двухъярусным колпаками
Типы печей в зависимости от габаритов и формы
По толщине стенок различают крупногабаритные толстостенные (от 12 см) и тонкостенные (до 7 см). Первые отличаются лучшей теплоемкостью и инерционностью, вторые быстрее прогреваются и лучше отдают тепло. На качественный прогрев массивной печи уходит 3-4 часа. Чем дольше она протапливается, тем выше становится температура отходящих газов, что снижает КПД.
Небольшие тонкостенные конструкции разогреваются и начинают отдавать тепло от получаса до 2 часов. Благодаря эффективной теплоотдаче их КПД выше, но аккумулирующая способность ниже, чем у толстостенных.
Форму и размеры конструкции выбирают, ориентируясь на личные предпочтения, особенности расположения печи, показатели теплоотдачи и теплопотерь. Самая простая – прямоугольная отопительная печь. Также конструкция может быть угловой, многоугольной, круглой, Т-образной. Для отопления помещения большой площади лучше всего подойдет прямоугольная или Т-образная печь с отопительным щитком из кирпича.
В зависимости от этажности различают одно- и двухэтажные конструкции. Отопительные печи на два этажа – оптимальный выбор для двухэтажного частного дома. Они многофункциональны, используются одновременно и как кухонные, а схема ненамного сложнее одноэтажной. Главная разница заключается в количестве используемого для строительства материала.
Процесс строительства Т-образной трехоборотной печи-камина
Отопительные печи-камины для ценителей прекрасного
Отдельно следует упомянуть гибридные конструкции. Они одновременно отапливают помещение, могут быть дополнены поверхностью для приготовления пищи и создают особенный уют в доме. Вид открытого огня помогает человеку расслабиться, успокоиться, достичь состояния умиротворения и гармонии с собой. Живое тепло пламени положительно воздействует на психическое и физическое самочувствие. Именно за это камины так ценятся.
Многофункциональная отопительная печь с камином оборудуется двумя топками и дымоходами. Это позволяет использовать печку и камин по отдельности. Такая конструкция массивна, требует большей площади, чем обычные модели, и усиленного фундамента. Проектировать ее следует одновременно с домом, чтобы в будущем избежать неудобств, связанных с переделками.
Современные печи – эффективность и эффектность
Обратите внимание: специалисты рекомендуют устанавливать дымоход камина-печи внутри здания. Практика показывает, что тяга во внутренних дымоходах лучше, чем в наружных.
Материалы для изготовления печей
Чаще всего устанавливают кирпичные конструкции, облицованные декоративными материалами. Также печи бывают бетонные, изразцовые, металлические (обычно из стали или чугуна). Изразцовые исключительно красивы, не требуют дополнительной отделки, отличаются хорошей теплоемкостью. Обычно их покупают готовыми комплектами. Металлические конструкции быстро прогревают помещение, хорошо отдают тепло, но из-за такого же быстрого остывания реже используются для отопления жилых помещений большой площади. Они хорошо подходят для бань, хозпостроек, дачных домов.
В качестве декоративной отделки печи могут быть использованы изразцы, штукатурка, плитка, специальные стальные футляры. Если планируется самостоятельное строительство кирпичной печи, дополнительно понадобятся цемент, глина, песок, известь и вспомогательные материалы – стальные элементы (уголок, проволока, полосовая и кровельная сталь), войлок, листовой асбест и асбестовая крошка.
Нарядная изразцовая печка
Традиционная русская, голландка, камин, стильная металлическая модель – какая отопительная печь вам нравится? Приобретите или постройте именно ту, которая лучше всего подойдет для вашего дома. Проектирование и строительство отопительной печи – сложный процесс, требующий специальных знаний и навыков. Если вы ими не обладаете, обратитесь к профессионалам. Они произведут необходимые расчеты, разработают проект и построят печь, которая долгие годы будет дарить тепло и ощущение уюта.
Видео: кладка отопительно-варочной печи
