На горящий огонь можно смотреть бесконечно. Особенно приятно делать это на фоне природы. Можно обустроить камин в загородном доме или на даче и смотреть на пламя в помещении. Но не всегда камин можно построить в помещении – многие конструкции домов имеют ограничения на использования открытого огня. В этом случае можно легко построить очаг на улице и долгими летними вечерами обсуждать рядом с ним с друзьями мировые проблемы. Как же построить уличный камин своими руками? Это довольно просто. Уличный камин является не самым сложным строительным сооружением, в этой статье мы написали специально для вас пошаговую инструкцию с фотографиями и схемами.

Готовый уличный камин, сделанный своими руками — фото

Какие бывают типы уличных каминов

Оформить уличный камин на своем загородном участке можно различными способами. Много зависит от того, будете ли вы просто наслаждаться видом открытого пламени или ваш камин будет еще использоваться в качестве барбекю, либо в качестве печки.

В том случае, если уличный камин на вашем участке будет являться просто якорным сооружением площадки для релаксации, для создания уюта в уголке вашего участка – то можно построить камин как домашний очаг классической формы.

Такое сооружение будет иметь все классические элементы домашнего камина. Вам предстоит сделать собственно топку и дымоход. Это основные элементы. Также вы можете обустроить камин дополнительными элементами, такими как подставка для дров или декоративные полочки. Единственным отличием от домашнего камина будет защита от от воздействия влаги из атмосферы. Для этого вокруг камина можно организовать навес.

садовый камин — фото

Материал для изготовления уличных каминов может быть самым разным: от легкого металлического очага до капитального каменного сооружения. Естественно, что любой используемый материал должен быть огнеупорным.

Как вариант, уличный камин может быть соединен с забором, окружающим ваш участок. Интересно создание камина в углу участка, в месте смыкания стен забора. Также камин на улице можно сделать и отдельно стоящим. Но в этом случае вам придется больше потрудиться над окружающим ландшафтным дизайном, чтобы уличный очаг не выглядел инородным предметом. Для этого можно использовать, например, живую изгородь, посадки деревьев. Можно также возвести декоративную стенку, которая впишет ваш уличный очаг в окружающее пространство.

Кроме того, необходимо помнить, что в продаже имеются и готовые уличные камины, которые просто устанавливаются на определенное место. В таких устройствах имеется стальной лист, обычно круглой формы. Также готовые уличные камины могут комплектоваться решетками для барбекю или гриля. Такие сооружения могут окружаться специальным противопожарным поясом, который представляет собой площадку, заполненную негорючим материалом.

Уличный камин может быть и передвижным. Вы сможете убирать его в холодное время года в кладовую, а в теплое время устанавливать в любом понравившимся вам месте.

камин из кирпича, встроенный в стену забора

Изготовить такие переносные и отдельно стоящие камины можно, если имеются навыки работы с металлом. Вам придется разрезать металлические листы, гнуть их и при помощи сварки формировать из них готовое сооружение.

передвижной камин из железа

Впрочем, переносной уличный камин вовсе и должен быть массивным сооружением. Его вполне можно изготовить из обрезков металла, сформировав из них очаг. Элементарный уличный камин может выглядеть как большая металлическая корзина. Ее вполне можно сделать из кусков арматуры и обрезков металлического листа, зафиксировав между собой сваркой или даже вязальной проволокой. При определенных творческих способностях такому переносному камину можно придать необычную форму, например сделать его в виде летающей тарелки.

Необходимые элементы уличного камина

Для того, чтобы вы и ваши гости не кашляли и чихали возле горящего уличного камина – вам необходимо продумать систему дымоотведения. Самый простой уличный камин в виде открытого очага лишен таких устройств и в ветреную погоду огонь и дым в таком очаге может доставить вам неприятности.

Также уличный камин можно оборудовать дополнительными утройствами для жарки гриля или шашлыка. Так сказать, соединить приятное с полезным. В этом случае вы сможете не только греться у огня, но и готовить на нем различные блюда, радуя ваших гостей.

камин с барбекю

А вот если замахиваться на большее, то уличный камин вполне можно объединить с летней кухней. Многие жители загородных домов строят себе летнюю кухню, чтобы заниматься в ней стряпней летними днями. Очаг в таком сооружении, имеющим вид открытой беседки вполне может использоваться и в эстетических, декоративных целях.

Процесс строительства уличного камина

Рекомендуем вам следовать этой пошаговой инструкции, четко выполняя все действия вы 100% будете удовлетворены получившимся результатом!

1. Создаем проект

Попробуем разобраться, как можно своими руками построить уличный камин, совмещенный с мангалом или грилем. Это будет довольно серьезное сооружение, строительство которого начинается с создания проекта и формирования фундамента.

чертеж уличного камина

При создании проекта вам придется определить место расположения будущего камина-мангала. Его лучше расположить в соответствии с имеющейся розой ветров, так, чтобы дым от огня выносился за пределы участка. Если таким образом расположить камин не удается – то в нем должен присутствовать серьезный дымоход, вытягивающий все продукты сгорания.

Предотвратить сквозняки в месте расположения уличного мангала-камина можно с помощью живой изгороди или декоративных стенок.

Собственно уличный камин-печь представляет собой бокс с тремя стенами. Это минимальное количество элементов для открытого камина. Он также может быть оснащен стационарной дымовой трубой и различным дополнительным оборудованием, например столиками для разделки мяса или полкой-нишей для сушки дров.

2. Выбираем материал

Приступаем к выбору материала для строительства уличного камина. Допустим, мы хотим построить сооружение из кирпича. В этом случае внутренняя поверхность, а желательно и весь камин был построен из клинкерного кирпича. Он довольно прост в строительстве.

клинкерный кирпич

А вот для декоративной облицовке можно выбрать любой негорючий материал. Возможно, вам захочется облицевать уличный камин плиткой под дикий камень, создав брутальный дизайн, а возможно, вы выберете более легкую, игривую облицовку.

Также заготавливаем для строительства строительные смеси для кладки и закрепления облицовки. Не забываем подготовить металлические части: решетку мангала, колосник. Для внутренней поверхности трубы дымохода стационарного уличного камина можно использовать асбестоцементную трубу.

3. Начинаем строительство: фундамент

Начинаем переносить чертеж в реальность. Наш уличный камин из кирпича будет иметь солидный вес и поэтому при его возведении нам не обойтись без фундаментного основания.

Под уличный камин можно сделать простой фундамент в виде плиты толщиной около 15 сантиметров. Для этого размечаем место, снимаем верхний плодородный слой и копаем котлован. На дно котлована укладываем и трамбуем подушку из песка и щебенки. Создаем опалубку и размещаем внутри нее металлические прутья армирующего каркаса. Заливаем бетонный раствор и ждем его полного застывания.

фундамент в виде плиты

Также в качестве основания можно уложить и готовую железобетонную плиту.

Часть основания, выступающую над землей можно облагородить, обложим ее декоративной плиткой или бутовым камнем.

4. Кирпичная кладка: порядовая схема

Для соединения выкладываемых кирпичей применяем раствор из песка и цемента в соотношении 2 к 1. При кладке стационарного уличного камина в смесь можно добавлять пластификатор и морозоустойчивую присадку. При кладке топки в фиксирующую смесь добавляется присадка для повышения жаропрочности. Такую присадку можно изготовить и самостоятельно, добавив полтора килограмма соли на ведро смеси.

кирпичная кладка

Особое значение имеет выбор материала для облицовки внутренней поверхности топки. Для этого можно использовать несколько типов материалов:

• Имеющих пористую структуру. К таковым относятся ракушечник или песчаник.
• Прочные природные камни, такие как базальт или доломит.

кладка кирпича своими руками

Чтобы самостоятельно проверить жаропрочность материала, положите на испытываемый образец старую автопокрышку и подожгите ее. Неустойчивый материал разрушится – такие материалы не должны иметь непосредственного контакта с огнем, иначе ваше творение разрушится после первой же топки!

5. Украшаем уличный камин

Красить уличный камин можно различными архитектурными деталями. Хорошим выбором будет создание арки. В этом случае предварительно изготавливается из деревянного щита шаблон, на который выкладываются кирпичи, составляющие свод арки. Последним вставляется верхний кирпич, играющий роль своеобразного замка. После высыхания раствора и скрепления кирпичей – деревянный шаблон удаляется.

арка из кирпича

Поверхность построенного уличного мангала можно облицевать декоративной плиткой.

облицовка декоративной плиткой

Уличный камин своими руками: видео инструкция от заливки фундамента до облицовки

Похожие записи в блогеКамин из кирпича своими р…Камин для дачи своими рук…Лак для печей и каминов

Тихими летними вечерами не хочется замыкаться в стенах дома. Лучшим отдыхом станет семейный ужин на свежем воздухе. Для этого на территории участка обустраиваются беседки открытого или закрытого типа. Чтобы дополнить колорит домашнего уюта, не хватает только камина.

Еще совсем недавно такая мысль могла бы показаться всего лишь выдумкой, но сегодня разработаны все необходимые средства, чтобы построить камин на улице своими руками. Кроме того, установленное устройство будет не только радовать присутствующих живым пламенем, но и станет многофункциональной действующей конструкцией, с помощью которой можно согреться или приготовить еду.

Оригинальная каменная постройка

Разновидности

Как и в случае домашнего очага, существует несколько видов каминов, устанавливающихся на улице. Перед тем как сделать выбор в пользу одного из них, следует познакомиться с их особенностями внешнего дизайна и принципом работы.

• Печь-камин. Прототипом данной модели является русская печка. Она популярна тем, что дает возможность готовить пищу запеканием. Уличные печи имеют свои отличительные свойства. Так как теплообмен происходит с более высокой скоростью, то его необходимо всячески уменьшить. Для этого повышают изоляционные свойства стенок печей с помощью дополнительного слоя и образования пустот, содержащих воздух.
• Встроенный мангал. Для нас мангал ассоциируется с шашлыком или способом его приготовления, хотя у многих ближневосточных народов он считается универсальным инструментом для готовки. Топливник такого камина выполнен в виде чаши с вертикальными стенками. После сгорания дров, оставшиеся угли служат для жарки, выпекания и даже для копчения продуктов. Камин с мангалом на даче всегда пользуется спросом при проведении семейных праздников.
• Азиатский тандыр. Особенности конструкции этого вида печи позволяют готовить пищу на горячей поверхности стенок топки. Такой способ пришел к нам из Средней Азии и до сих пор пользуется популярностью среди любителей пищи, приготовленной на природе. Тандыр может сочетаться с классической топкой камина. Такое устройство позволит готовить еду и любоваться пламенем одновременно.

Каминный комплекс загородного дома

• Печь-коптильня. Подобный тип устройства считается редкостью для частного дома. Оно основано на том, что топочная камера и отдел для продуктов отделены друг от друга. Дым, который получается в результате горения дров, не попадает сразу в дымоход, а проходит через камеру с продуктами. Возможна реализация моделей для холодного и горячего способов копчения.
• Классический камин. Свое название он заслужил, благодаря внешним очертаниям. Это уличный очаг, окруженный порталом из камня или кирпича. На самом деле камень может быть всего лишь декоративной отделкой, а топка имеет расширенные функции мангала, барбекю, гриля.

Полезно знать:  Как установить каминную топку, проводим работы своими руками

Самостоятельное строительство

Чтобы построить уличный камин своими руками, необходимо определить место его установки. Оно не может быть выбрано произвольно, так как работающее устройство должно быть не только функциональным, но и безопасным.

Самыми распространенными местами установки камина являются терраса, беседка, открытый участок в безветренном месте.

При установке на террасе дымоход пристраивают к стене дома. В беседке возводят его, пропуская сквозь крышу. Конструкция под открытым небом не нуждается в соблюдении требований высоты к дымоходу, но и исключать полностью его из модели нельзя.

Поэтапная кладка камина выполняется в соответствии с одной из выбранных готовых схем. Как и любой тип каминов, уличный нельзя возводить, основываясь только на интуицию. Эта сложная теория, подтвержденная на практике, подразумевает четкое следование определенному алгоритму. На первом этапе следует приготовить весь материал, чтобы работы не останавливались на длительное время.

Схема строительства очага мангала

Нам понадобится кирпич огнеупорный, кирпич шамотный, глина, песок, щебень, цемент. К глине предъявляются особые требования, ведь прочность кладки напрямую зависит от ее жирности. Для оценки этого параметра необходимо напитать кусочек глины водой, размять его в руке и оставить сохнуть в виде лепешки. Эта лепешка, сделанная из глины, не должна трескаться, но если при падении она сохраняет целостность, обладая прочностью, тогда глина считается пригодной для печного дела.

Установка фундамента

Даже тот факт, что камин оборудуется на улице во дворе, не отвергает надежного основания в виде фундамента. Определяются его контуры, как площадь камина, увеличенная по каждой стороне на 10 см. Затем выкапывается котлован на глубину 70 см.

Чтобы не тратить дорогостоящий раствор, дно котлована засыпается щебнем, который следует хорошо утрамбовать, во избежание осадки конструкции. Песчано-цементный раствор готовится так, чтобы на одну часть цемента приходилось две части песка.

Фундамент должен быть приподнят над поверхностью земли, поэтому по периметру готовится опалубка и заливается раствором. На полное затвердевание фундамента может уйти около 3 недель времени. Все работы придется временно остановить.

Фундамент позволит конструкции устойчиво стоять

Основная кладка

Чтобы правильно построить печь или камин, необходимо каждый ряд выкладывать в точности по схеме. Но предварительно на поверхность фундамента настилается рубероид в два слоя, который обеспечит нужный уровень гидроизоляции. Далее следует укладка сплошного слоя из кирпича. Очень важно соблюдать горизонтальный уровень основания.

Полезно знать:  Почему зимой тяга в камине больше чем летом, причины появления обратной тяги

Каждый последующий ряд выполняется согласно рисунку с перевязкой кирпичей. Чтобы установить колосниковую решетку, придется кирпичи, на которые она опирается обработать болгаркой, выполнив в них углубление. Перед тем как устанавливать дверцу в нишу, ее каркас обматывают асбестовым шнуром. Это надежный способ уплотнения конструкции.

Использование красного кирпича для кладки

Завершающий этап – установка каминного дымохода. Необходимо отметить, что к уличному дымоходу предъявляются не такие жестки требования, как к комнатному, поэтому можно воспользоваться готовыми каркасами, которые монтируются на возведенном корпусе камина. Основная задача дымохода заключается в отводе дыма с уровня, в котором пребывают люди. Возвышаться над конструкцией дымоход может всего лишь на несколько сантиметров.

Внешняя отделка камина

Даже уличный камин нуждается во внешней отделке. Если вы аккуратно выполнили кирпичную кладку, то ровные ряды создают своеобразную привлекательную картину, останется только заделать швы. Но отсутствие опыта печных дел, как правило, приводит к мелким погрешностям, исправлять которые гораздо труднее, чем скрыть. Для этого можно использовать отделочные материалы.

Если кладка сделана хорошо, то отделка не потребуется

Необходимо учитывать, что устройство, стоящее на улице круглый год, будет все время подвергаться воздействию осадков, солнца, ветра. Поэтому материалы подбирайте такие, которые обладают устойчивостью к этим факторам. Все краски должны содержать надпись, которая свидетельствует об их применении для наружных работ.

В качестве декора отлично подойдет искусственный камень, он устойчив к влаге и хорошо обрабатывается. Для наклеивания используют специальные эластичные термостойкие герметики. Другие варианты клеевых составов использовать нельзя, так как температурное расширение материалов приведет к нарушению целостности отделки.

Кирпичные камины устроены так, что основным аккумулятором тепла является его корпус. Поэтому нельзя применять такие материалы, как пластик или дерево, а вот вариант штукатурки рассматривается довольно часто.

Полезно знать:  Чем отмыть стекло камина от копоти, доступные средства

Советы по эксплуатации каминов ничем не отличаются от правил использования печей в помещении. Единственный фактор, который там не был учтен – это осадки. Печи или камин после дождя должны высохнуть. Их использование в сыром виде обычно провоцирует образование трещин в каминной кладке. Чтобы уберечь конструкцию от негативного воздействия, рекомендуется закрывать ее специальным чехлом.

Уличный камин – отличное дополнение к дачному участку, которое можно легко построить своими руками. Схема устройства данного прибора почти не отличается от традиционной печи для отопления дома.

Разновидности уличных каминов для дачи

Уличные камины, в зависимости от конструктивных особенностей, разделяют на такие типы:

• печи-барбекю – предназначены для поджаривания пищи под открытым пламенем. Могут быть как стационарными, так и переносными;
• стационарная каменная печь с мангалом;
• коптильня – предназначена для копчения различных продуктов. Данный эффект достигается за счет наличия вентиляционных отверстий в корпусе прибора.

Уличные камины

Основные конструктивные элементы и требования к ним

Чтоб построить уличный камин своими руками, нужно правильно обустроить все его конструктивные элементы.

Печка должна состоять из следующих частей:

• фундамент;
• топливник;
• корпус печи;
• дымоход.

Заливка фундамента для уличного камина

Фундамент – обязательный элемент каждой кирпичной печи. Его размер и конфигурация зависит от общего веса прибора. Чаще всего используют ленточные фундаменты из бетона с глубиной заложения от 30 до 70 см. Чтоб сделать основание еще надежнее, применяют армирование при помощи металлической проволоки диаметром 6-8 мм с шагом 150-250 мм.

Площадь топочной камеры в печи должна составлять 70% от общей площади каминного портала. Данный размер будет оптимальным и обеспечит максимальную продуктивность прибора. Высота топки рассчитывается как 2/3 или ¾ от ее ширины. Глубина камеры должна быть не больше 1/3-2/3 от ее высоты.

Сечение камина в плане на уровне топки

Стенки топки должны быть выполнены под определенным уклоном:

• задняя плоскость – 20°;
• боковые стенки – 45°.

При этом задняя стенка должна иметь нужный уклон уже с 1/3 части по высоте топки. Это нужно, чтоб создать максимальную температуру в печке, за счет чего ее продуктивность увеличивается в несколько раз.

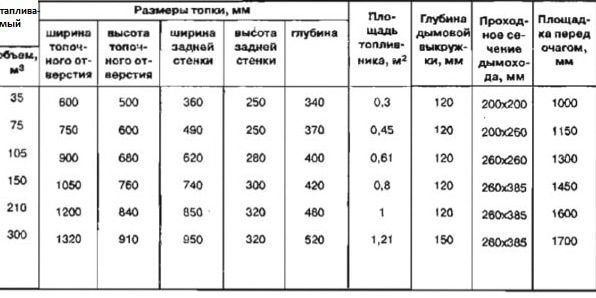

Размеры канала дымохода относительно мощности печи

Печной комплекс для улицы

Площадь сечения дымоотводного канала должна составлять 1/8-1/15 часть от общей площади топочной камеры. Но учтите, что минимально допустимый размер дымохода – 140 мм х 270 мм. Его длина должна быть больше, чем высота топки, что обеспечит хорошую тягу.

Дымоход выполняется в виде пирамиды с наклоном стенок под углом 30°. Его внутренняя поверхность должна быть гладкой, чтоб обеспечить беспрепятственный отвод продуктов горения. Не допускается обустраивать какие-либо выступы в дымоходе.

Характерной особенностью конструкций, которые находятся на улице, является то, что нет необходимости предусматривать элементы, регулирующие подачу воздуха в топочную камеру.

Какие материалы используются?

Уличные камины, которые оснащены барбекю или мангалом, могут выполняться из следующих материалов:

Для постройки печи понадобятся такие материалы

• кирпич;
• камень;
• металл;
• бетонные блоки.

Также встречается схема возведения печей из глины, шлакоблока и некоторых других материалов, но в любом случае следует обеспечить определенный уровень устойчивости к высоким температурам (например, с помощью отделки жаростойкими элементами).

В отличие от отопительных приборов, которые находятся внутри дома, к уличным установкам требования повышены. Они должны возводиться из качественных материалов, которые могут противостоять негативному воздействию окружающей среды.

Возведение кирпичного камина

Чтоб соорудить уличный камин с барбекю или мангалом своими руками нужны такие материалы и приспособления:

Набор инструментов печника

• бетономешалка;
• лопата;
• ведро для раствора;
• строительный уровень;
• цемент;
• кельма;
• рубероид;
• песок;
• щебень;
• жаростойкий и обычный кирпич;
• металлические решетки;
• любой отделочный материал для облицовки корпуса печи.

Кладка стенок печей должна проходить с использованием цементно-песчаного раствора. Оптимальная пропорция в этом случае 1:3, где одна часть – цемент, три части –песок.

Чтобы построить топочную камеру своими руками, используйте специальную жаростойкую смесь, которая продается в любом строительном магазине. Также данный состав можно приготовить самостоятельно. Для этого понадобится смешать цемент, песок, пищевую соль и специальный пластификатор. Раствор по данному рецепту будет обладать не меньшей прочностью. Он сможет выдержать воздействие высокой температуры во время горения дров.

Таблица примерных составов цементно-известковых растворов

Чтоб произвести кладку дымохода своими руками, лучше всего использовать песчано-известковый раствор. Для этого приготовьте известковое тесто и смешайте его с песчаным наполнителем в пропорции 1:3.

Сооружение фундамента

При возведении своими руками печей на улице с барбекю, мангалом или без них нужно обязательно выбрать оптимальное место под данную конструкцию. Она должна находиться на большом расстоянии от быстро воспламеняющихся материалов и от окон здания. После определения участка земли, на котором можно построить печку, приступайте к возведению фундамента.

• Выкопайте яму глубиной 0,7-1 м. Ее ширина должна быть больше от ширины печи на 10-15 см.
• Когда траншея под фундамент будет готова, полностью засыпьте ее щебнем.
• Утрамбуйте материал в яме.
• Пропитайте щебень цементно-песчаным раствором.
• После застывания фундамента произведите гидроизоляцию его горизонтальной поверхности при помощи нескольких слоев рубероида.

Армированный фундамент для камина-барбекю

Если вы возводите массивный уличный камин, тогда нужно обязательно армировать фундамент. После возведения основания камина подождите месяц, после чего можете приступать к кладке корпуса.

Производим кладку стенок

Кладка печи с барбекю или мангалом своими руками должна проходить с соблюдением определенных правил:

• кладку топки нужно производить из жаростойких материалов, которые смогут нормально работать в условиях повышенной температуры;
• сооружение корпуса прибора может проходить с использованием обычных материалов;
• под корпус печки нужно соорудить прочное и ровное основание из нескольких рядов кирпича. Ровность подиума нужно проверять при помощи строительного уровня;
• кладка стенок должна происходить с перевязкой швов;

Порядовка классического камина для улицы

• во время возведения стенок нужно установить колосники, которые будут снабжать уличный камин необходимым количеством воздуха;
• крепление дверцы печки к кладке производите при помощи приваренных закладных деталей;
• начиная с шестого ряда кладки, возведите базу для топочной камеры. Укладывайте кирпич поперек, чтоб небольшая его часть выступала. Это пригодится для крепления сеток для барбекю или если использовать мангал;
• толщина стенок зависит от габаритов печки и колеблется от 120 мм до 250 мм.

Монтаж дымохода

Любая печка с мангалом или барбекю должна иметь дымоотвод. В случае с уличным камином лучше всего использовать модульные элементы, которые обеспечат высокую эффективность прибора и достаточно просты в монтаже.

Принципы возведения дымохода своими руками:

• начинайте монтаж от корпуса камина;
• все элементы соединяйте между собой очень плотно. Не допускается образование щелей;
• глубина крепления частей дымохода должна быть больше, чем их радиус.

Дымоход для печки с мангалом или барбекю может выполняться из кирпича.

Кирпичная кладка дымохода

На завершающем этапе уличный камин можно облицевать при помощи декоративного камня или плитки. Также установите решетки для приготовления пищи.

Если вы хотите соорудить переносной камин, тогда сделайте небольшой металлический ящик на ножках, который должен быть оснащен крышкой-сеткой. Она исполнит роль варочной поверхности и будет препятствовать распространению пламени и пепла.

Видео: Печь-барбекю своими руками

Уличный камин имеет несколько различных видов конструкций, которые отличаются не только техническими характеристиками, но и декоративными, и функциональными свойствами.  Однако для его правильной работы важно точно соблюсти технологию строительства и строго следовать схеме укладки, так как даже мелкие недочёты могут стать причиной плохой тяги, вызвать высокий расход топлива и других проблем. Как же правильно возвести камин и не допустить ошибок?

Виды уличных каминов

Прежде чем построить уличный камин на даче или возле частного дома своими руками, важно определиться с типом конструкций, которые бывают следующих видов:

• камин-барбекю;
• декоративный;
• передвижной.

Печь-барбекю

Уличный камин с функцией барбекю для дачи или дома является весьма выгодным, поскольку позволяет не только выполнять декоративную функцию, а и приготавливать полезную пищу. Комплексное устройство весьма выгодно для участков малой площади, так как позволяет экономить пространство. Кроме того, за счёт наличия стенок обеспечивается отличная защита от ветра, благодаря чему камин эффективно работает при любых климатических условиях.

Конструктивно уличная печь-камин состоит из топочной, поленницы, столешницы, умывальника и крыши. В зависимости от выбранного материала для строительства может быть стационарным или переносным. Для стационарных каминов из кирпича необходимо закладывать фундамент.

Декоративный

Камины декоративные возводятся с целью создания уникальной конструкции и акцентирования основного внимания в дизайне ландшафта вблизи частных домов. Их строят в основном из натурального камня, украшают различными фресками или гравюрами в старинном или современном стиле. Конструкция у них классическая, но внешне они выглядят весьма оригинально.

При этом их можно использовать и по прямому назначению. Однако рассчитывать на высокий КПД выработки тепловой энергии не стоит, так как из-за большого количества украшений снижается теплопроводность стенок дымохода и топочной. То есть согреться возле него в осенние или весенние дни можно вполне, но при значительном похолодании они неэффективны.

При возведении схема кладки относительно простая, а вот основная сложность состоит в формировании облицовки. Поэтому самостоятельно строить такие камины под силу только опытным мастерам. Насладиться красотой уличных декоративных каминов можно на представленных фото.

Передвижной

Передвижные камины являются наиболее востребованными, так как доступны в виде самых невероятных конструкций, изготовленных из стали, обладающих не только компактными размерами, а и относительно небольшим весом. То есть он не занимает стационарно площадку на придомовой территории, не нужно его лаконично совмещать с ландшафтным дизайном, а также затрачивать много времени на изготовление.

Для обеспечения конструкции мобильности, приходится довольствоваться посредственной теплоотдачей и относительно небольшой теплоёмкостью. Другими словами, пока в топочной горит огонь выделяется тепло, а после прогорания вся конструкция остывает достаточно быстро.

В качестве облицовки наружных стен допускается использование натурального камня, плитки или гранитной крошки. Сделать такую конструкцию под силу любому домашнему мастеру, так как схема простая и сделать ошибки при монтаже весьма сложно.

Основные конструктивные элементы и требования к ним

Уличный камин, возводимый из кирпича, конструктивно состоит из следующих частей:

1. Основание топки, представляющее собой специальную площадку из огнеупорного кирпича. Предназначено для расположения на нём топлива и последующего сжигания. В твердотопливных каминах на нём устанавливают колосниковую решётку для удаления из топочной прогоревших углей. Расположение каминной решётки над фундаментом должно быть на уровне 8-10 см. Площадь основания топки составляет не менее 70% от площади топочной.
2. Устье камина – декоративный элемент, расположенный с внешней стороны топки. Его высота должна превышать глубину топливника до 2-х раз.
3. Дымовой карниз – представляет собой свод, расположенный над открытой частью топки.
4. Каминная доска – полка, которая крепится над дымовым карнизом и служит для размещения на ней различных украшений или предметов. Выполняет декоративную роль.
5. Каминный стол – защитное основание, предназначенное для защиты фундамента от воздействия высоких температур в топке.
6. Предтопочная площадка, выполняющая противопожарную роль. Располагается перед топкой, изготавливается из огнестойких материалов. Её размеры должны соответствовать следующим требованиям: выступать вперёд на расстояние от 50 см, быть шире портала на 25 см в обе стороны.
7. Топливник – ниша в камине, внутри которой сгорает топливо. С его фронтальной части тепловая энергия поступает наружу конструкции для обогрева. Может быть выполнена в виде различных форм: прямоугольной, арочной, трапецеидальной и других.
8. Дымоход – предназначен для отведения дыма за пределы камина.
9. Дымовая камера с задвижкой – служит для накопления тепловой энергии за счёт скопления дыма, а задвижка для регулировки тяги и процесса горения топлива.
10. Зольник – для сбора золы и последующего удаления без прекращения сжигания топлива.
11. Конвектор – колпак над камином, обеспечивающий переход от дымоходных каналов к трубе.
12. Дефлектор – защита трубы при значительных ветровых нагрузках, предотвращающая появление обратной тяги.
13. Искроуловитель – насадка на трубе, выполненная в виде оголовка, которая предназначена для улавливания искр и повышения пожаробезопасности. Представляет собой стальную сетку с размерами ячеек 3х3 мм.

Чертеж камина

Таблица размеров для камина уличного типа

Оптимальные размеры отдельных элементов конструкции камина уличного типа приведены в таблице ниже.

Для предотвращения нарушения тяги рекомендуется пользоваться следующими правилами:

• соотношение высоты к глубине топливника 0,5-0,65 к 1;
• отношение высоты к его ширине 0,6-0,8 к 1;
• соотношение ширины к глубине 3:2 или 2:1.

Как сделать кирпичный камин своими руками?

Планирование возведения кирпичного камина своими руками выполняется в три основных этапа:

• определяется тип конструкции: закрытый или открытый;
• разрабатывается схема и делается чертёж;
• подбираются необходимые материалы и инструменты.

Закрытая или открытая конструкция?

Камин на улице можно возвести с открытой или закрытой конструкцией топки. Первый вариант является классическим и наиболее привлекательным, так как позволяет качественно обогревать пространство перед ним и обеспечивать отличную тягу для горения топлива. Однако открытый доступ к пламени создаёт высокий уровень пожароопасности, особенно на хорошо проветриваемых участках.

Закрытые камины, в отличие от открытых, прогревают фронтальное пространство дольше. Однако они безопаснее в эксплуатации и их можно использовать в течение всего года. Они экономнее, так как можно использовать различные виды топлива и при этом не бороться с ветровыми нагрузками.

Разработка схемы и чертежа

Создать проект уличного камина для строительства своими руками достаточно просто. Для этого необходимо выбрать площадку на участке под строительство с учётом следующих рекомендаций:

• недопустимо, чтобы возле нагретых поверхностей на расстоянии ближе 2 м находились легко воспламеняемые материалы, конструкции, ограждения и т.д.;
• расстояние до соседского забора должно составлять не менее 5 м;
• необходим учёт розы ветров, чтобы дым не шёл в окна дома или в сторону площадки для отдыха перед камином;
• предпочтительны не подтапливаемые, хорошо проветриваемые площадки;
• важно, чтобы необходимые коммуникации были расположены на минимальном расстоянии.

Выбор конструкции и создание чертежа выполняется на основании следующих критериев:

• выбирается основной материал на основании несущих способностей грунта и возможности закладки прочного фундамента;
• определяется основное назначение конструкции и его функциональность;
• подбираются параметры дымохода для обеспечения тяги и качественного отвода дыма;
• продумываем декоративную облицовку и тип декора.

Рекомендуется подобрать готовый оптимальный проект электрокамина или дровяной печи-барбекю, так как схемы имеют множество нюансов, а допущенные ошибки могут негативно сказаться на удобстве их эксплуатации и функциональности. По готовому проекту, нужно рассчитать количество кирпича, бетона, крепежей и других необходимых конструктивных элементов.

Затем потребуется создание схемы кладки уличного камина, чтобы после приготовления бетона, не возникало задержек в возведении. С её помощью также можно внести коррективы по размерам под готовые детали, такие как колосники, задвижки, трубы. Идеальным вариантом является создание порядовки уличного камина, выполняющая роль технологической карты строительства.

Материалы и инструменты

На основе чертежа необходимо подготовить следующие материалы:

• стеновой, огнеупорный и облицовочный кирпич;
• цемент, песок, вода для приготовления кладочного раствора;
• арматурные прутья для усиления кирпичной кладки;
• стальная или асбестоцементная труба для дымохода;
• щебень;
• арматурная сетка.

Также потребуются следующие инструменты и приспособления:

• стальная или деревянная опалубка;
• уровень;
• штыковая и совковая лопаты;
• мастерок;
• ведро для раствора;
• бетономешалка;
• расшивка;
• киянка;
• рулетка;
• колышки и верёвка.

Технология строительства

Строительство камина выполняется в три этапа:

1. Закладка фундамента.
2. Кладка стен.
3. Монтаж дымохода.

Закладка фундамента

Пошагово сооружение фундамента выполняется следующим образом:

1. На выбранном участке выполняем разметку: вбиваем колышки по периметру, превышающем размеры основания камина на 20-30 см по ширине и длине, и натягиваем на них верёвку.
2. Лопатами роем котлован на глубину ниже промерзания грунта, но не менее 50-70 см.
3. На дно укладываем слой гидроизоляции, а затем 20-30 см слои песка и щебня, которые тщательно трамбуем.
4. Устанавливаем опалубку и укладываем арматурную сетку.
5. Замешиваем бетон и заливаем его в опалубку.
6. Через 7 суток снимаем опалубку.
7. На боковые стенки устанавливаем гидроизоляцию.
8. Фундамент готов к эксплуатации через 28 суток.

Кладка стен

Кладка стен дачного уличного камина выполняется в такой последовательности:

1. Приготавливаем цементно-песчаный раствор с добавками огнеупорных модификаторов (шамотной крошки в количестве до 10%). Объём раствора делаем таким, чтобы его можно было полностью израсходовать за 30-40 минут.
2. На фундамент укладываем слой гидроизоляции.
3. Поверх изоляции выкладываем кирпичами сплошной ряд. Его поверхность при помощи уровня делаем идеально ровной.
4. Формируем ряды, согласно ранее составленной схеме. При этом контролируем положение кирпичей по горизонтали и вертикали. Количество раствора должно быть минимальным (1-2 мм). Каждые 2-3 ряда укладываем арматурные прутья. Ряды выкладываем с перевязкой.
5. На 3-м ряду начинаем выкладку топочной и подгоняем кирпичи под установку колосников.
6. С 6-го ряда укладываем опорную часть. В местах крепления дверок устанавливаем металлические петли. Подготавливаем место под полку для жарки.
7. Укладываем полку для жарки и формируем место под установку дымохода.

Чтобы правильно выложить постройки, рекомендуется делать небольшие перерывы через каждые 3-4 ряда, чтобы цементный раствор частично схватывался. Это позволит предотвратить смещение рядов под нагрузкой и правильно центрировать кирпичи.

Монтаж дымохода

Установка дымохода делается следующим образом:

1. Ставим заглушку для дымохода.
2. Крепим стальную трубу в строго вертикальном положении.
3. Обкладываем трубу по периметру кирпичом.
4. На верхнюю часть дымохода устанавливаем колпак.

После завершения строительства камина, приступаем к декорированию. Для этого используем облицовочный кирпич или натуральный камень.

Уход за уличным камином

При эксплуатации камина важно соблюдать следующие правила ухода:

• отмыть стенки от копоти можно при помощи мыльной воды мягкой тряпкой или губкой;
• ржавые пятна легко удаляются раствором поваренной соли и лимона;
• жирные разводы и пятна от барбекю можно вывести при помощи талька: нанести на 3-5 суток, а затем удалить щёткой с мягким ворсом;
• от плесени и мха можно избавиться путём нанесения спиртового раствора перекиси водорода.

Строительство камина своими руками на приусадебном участке вполне решаемая задача даже для тех, кто ранее не сталкивался с выполнением подобных работ. Все этапы работ не потребуют привлечения специалистов, а, значит, они не вызовут значительных финансовых затрат. Кроме того, собственная конструкция будет полностью отвечать предъявляемым к ней требованиям и стоить значительно дешевле готовых аналогов.

Используемые источники:

• https://www.stroy-dom.net/
• https://kamin-expert.ru/klassicheskie-kaminyi/ulichnyiy-kamin-svoimi-rukami.html
• https://ochg.ru/kaminy/montazh/ulichnyj-kamin.html
• https://kaminyn.ru/kinds/ulichnyij-kamin.html
• https://pechiexpert.ru/ulichnyj-kamin-01/
