Какой циркуляционный насос лучше выбрать для отопления

Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

Циркуляционный насос в системе отопления

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

1. Сечение труб, к которым будет подключаться циркуляционный насос.
2. Габариты места, отведённого для установки перекачивающего агрегата.
3. Максимальную температуру теплоносителя.
4. Мощность и пропускную способность теплогенератора.
5. Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.

Читайте также:  Гальваническое цинкование металла: технология, оборудование

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Особенности устройства системы отопления с насосной циркуляцией изучены в данной статье:

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

•
•
•
•

•
•
•
•

Какую ставить скорость на насосе отопления при малой мощности котла

Регулировка мощности циркуляционного насоса, как правило, проводится с целью повысить или, наоборот, снизить его производительность. Чем выше его скорость, тем быстрее горячая вода проходит по трубам и тем больше тепла она отдаёт. В свою очередь, чем она ниже, тем медленнее жидкость проходит по системе, быстрее остывает и соответственно теплоотдача будет меньше.

Минимальную мощность отопительного оборудования устанавливают преимущественно весной. В это время на улице уже довольно тепло, но сам дом прогревается недостаточно и есть необходимость в небольшом подогреве помещения.

Скоростные режимы насосов могут отличаться в зависимости от модели и комплектации. В среднем минимальный показатель составляет 30—35 л/мин, максимальный — 80—90 л/мин.

Для чего нужно проверять настройки

Чтобы удостовериться в максимальной производительности прибора перед началом эксплуатации рекомендуется проверить его настройки. Делается это, как правило, по двум параметрам.

Шумоизоляция. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:

• неправильный монтаж;
• воздух в трубах;
• перепады напряжения;
• неисправность устройства.

Читайте также:  Организация успешного бизнеса на производстве резиновой плитки

Чтобы избежать этих проблем установку лучше доверить мастеру, который проведёт комплексную диагностику, убедится в правильности монтажа и функциональности аппарата.

Равномерный обогрев. Главной причиной неравномерного обогрева радиаторов является недостаточная мощность. Невысокая скорость способствует быстрому остыванию воды, в результате чего тепло просто не доходит в конец системы.

К аналогичной проблеме приводит также завоздушенность или неправильно подобранный режим терморегулятора. Может повлиять на производительность прибора и неправильный монтаж. Особенно это касается алюминиевых и биметаллических батарей, которые должны быть установлены максимально ровно.

Определение места врезки насоса в систему

При установке циркуляционного насоса необходимо учитывать не только рекомендации производителей, но и возможность его периодического обслуживания. Совсем недавно насосы с «мокрым» ротором рекомендовалось устанавливать исключительно на обратку – считалось, что так они проработают намного дольше, поскольку будут находиться в более щадящем температурном режиме.

Типовая схема подключения насоса, обеспечивающего принудительную циркуляцию теплоносителя, к автономной системе отопления частного дома или загородного коттеджа

Современные агрегаты рассчитаны на длительный контакт с горячей жидкостью, поэтому их смело можно устанавливать и на стороне подачи. Мало того, специалисты нередко рекомендуют монтировать насос именно на подающий трубопровод, чтобы повысить давление в зоне всасывания. В этом случае указанный участок будет иметь самую высокую температуру, поэтому следует обязательно убедиться в том, способно ли электрическое устройство контактировать с высокотемпературной жидкостью. Достоинства подобного способа смогут оценить, например, обладатели тёплых водяных полов, поскольку в этом случае исключается образование воздушных пробок.

Для оптимизации схемы отопления используется распределительная гребёнка. Подробности:

Для систем обогрева с мембранными баками, напротив, рекомендуется вести монтаж байпаса с насосом на стороне обратки, поближе к расширительной ёмкости. Если же такая схема затруднит обслуживание насоса, то его врезают непосредственно в магистраль, обязательно оснащая контур обратным клапаном.

Дополнительное оснащение

Независимо от вида системы, где тепло производится одним только котлом, будет достаточно смонтировать одно перекачивающее устройство. При сложной схеме теплообеспечения возможно использование второстепенных приборов. Необходимость в этом возникает в случаях, когда:

• на обогрев здания требуется более одного котла;
• схема обвязки наделена буферной емкостью;
• отопительная система разветвляется на несколько линий;
• используются гидроразделители;
• протяженность тепломагистрали превышает 80 метров;
• нужно организовать теплые полы.

Чтобы правильно обвязать ряд котлов, работающих на разном топливе, необходимо установить дополнительные насосы. Для схемы с наличием термоаккумулятора необходимы также второстепенные перекачивающие аппараты. Магистраль, в данном случае, строится из двух контуров: котлового и отопительного.

Гораздо сложная система реализуется в 2-х, 3-х этажных домах. Разветвление магистрали на несколько веток требует задействование двух и более насосов. Каждый из них подводит тепло на свой этаж к конкретным отопительным приборам. Если в доме запроектированы полы с подогревом, то монтируют два насоса. Один из них будет отвечать за теплоноситель, предназначенный для поддерживания температуры 30-40 град. по Цельсию.

Циркуляционный насос и элементы его обвязки: рекомендации специалистов

Выбрать циркуляционный насос и определиться с местом его установки – это всего лишь полдела. Не менее важно грамотно выполнить обвязку – только в этом случае можно рассчитывать на долгую, беспроблемную работу и возможность комфортного обслуживания агрегата. В рекомендациях специалистов нет ничего сложного:

1. Место установки насоса следует оборудовать шаровыми кранами. С их помощью можно будет отсечь агрегат от теплоносителя во время профилактических или ремонтных мероприятий.
2. Со стороны входа теплоносителя необходимо установить фильтр грубой очистки, который послужит барьером для механических частиц. Как показывает практика, наличие подобного устройства замедляет процесс абразивного износа крыльчатки в несколько раз. Если же говорить об опасности повреждения помпы, то здесь значение фильтрации и вовсе трудно переоценить.
3. Крайнюю верхнюю точку байпаса следует оборудовать клапаном для развоздушивания.
4. Направление движения теплоносителя должно совпадать со стрелкой на корпусе прибора.
5. Поскольку в насосах «мокрого» типа охлаждение и смазку выполняет перекачиваемый теплоноситель, ось вращения должно находиться в параллель с горизонталью.
6. Для обеспечения герметичности сопряжённые детали и места их соединений уплотняют при помощи прокладок и герметиков.

Не менее важно правильно подключить насос к электрической сети. Тип и сечение кабеля должны соответствовать мощности агрегата, а подключение необходимо выполнять только при наличии защитного заземления.

Как правильно подключить к электросети

Циркуляционный насос необходимо подключить к дифференциальному автомату и терморегулятору.

Читайте также:  Гальваническое покрытие металла: виды, методы, описание процесса

С дифференциальным автоматом

Подключение циркуляционного оборудования к дифференциальному автомату выполняется в следующей последовательности:

1. Отрезается трехжильный кабель требуемой длины, протягивается через гофру.
2. Гофра с кабелем прокладывается от щитка, в котором установлен диффавтомат, к насосу, с креплением к стене хомутами.
3. Кабель заводится в клеммную коробку ЦН и подключается к клемме «L» фазным проводом (коричневым или белым), к клемме «N» нулевым проводом (синим или бело-синим), к клемме «PE» проводом заземления (желто-зеленым).
4. Противоположный конец кабеля подключается в щитке: фазный и нулевой провод кабеля — к соответствующим клеммам диффавтомата, земляной провод — к клемме заземления щитка.

Подсоединение к терморегулятору

Термостат устанавливается в разрыв фазного провода:

1. Нулевой провод и провод заземления от диффавтомата подключаются к ЦН.
2. Фазный провод подключается к одной клемме термостата. Вторая клемма термостата соединяется подходящим отрезком провода с фазной клеммой ЦН.

•
•
•

•
•
•

Основные правила монтажа

Любое оборудование поставляется в сопровождении инструкции производителя, в которой отражается вся важная информация об его устройстве, принципе работы и правилах монтажа. Прочитав внимательно данный технический документ, можно понять основные правила обращения с ним.

Очень важно при самостоятельной установке выбрать нужную позицию изделия относительно горизонта. Расположение вала электродвигателя должно быть строго горизонтальным. В противном случае могут образоваться воздушные пробки, которые оставят подшипники без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и скорой поломке оборудования. На корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.

Варианты правильного и неправильного расположения циркуляционного насоса с «мокрым» ротором. Категорически запрещено размещение оборудования так, как показано в нижнем ряду

Необходимость фильтрации воды

Перед насосом устанавливают грязевик, функция которого заключается в фильтрации теплоносителя. Фильтр-грязевик задерживает абразивные частицы, песок, окалины и другие загрязнения, попавшие в воду. При попадании подобных элементов внутрь насоса может произойти разрушение крыльчатки и подшипников. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.

Важно! Большинство фильтров снабжены стрелкой, указывающей правильное направление потока воды в контуре. Если проигнорировать направление стрелки, то придется намного чаще чистить грязевик.

Расположение насоса в отопительном контуре

В принципе, большинство моделей современных насосов способно одинаково хорошо работать как на подаче, так и на обратке. Оборудование можно врезать в любой части отопительного контура. При этом следует учитывать, что длительность работы подшипников и пластиковых деталей устройства будет зависеть от величины температуры теплоносителя. Поэтому лучше врезать оборудование на обратном трубопроводе после расширительного мембранного бака и перед котлом отопления.

Один из вариантов правильной врезки циркуляционного насоса в трубопровод системы отопления частного дома с длиной контура не более 80 метров

Для чего нужен байпас?

Циркуляционный насос является энергозависимым устройством. При отключении электричества система отопления должна работать на условиях естественной циркуляции. Для этого необходимо минимизировать сопротивление в контуре за счет уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых вентилей. В открытом состоянии просвет в шаровом вентиле совпадает с диаметром трубы.

Циркуляционный насос устанавливают на байпасе, который отсекается от основной системы с помощью двух шаровых кранов. Такое размещение оборудование позволяет произвести его ремонт или замену без ущерба для отопительной системы дома. В межсезонье система отопления может работать без насоса, который перекрывается с помощью все тех же шаровых вентилей. При усилении морозов насос включают в работу, открывая запорную арматуру по его краям и закрывая шаровый вентиль на основном контуре. Так осуществляется регулировка направления потока теплоносителя.

Монтаж циркуляционного насоса на байпасе (обводной трубе) с использованием трех шаровых кранов обеспечивает ток теплоносителя по нужному направлению

Электрическое подключение

Если система отопления устроена по принципу принудительной циркуляции, то в случае отключения электричества насос должен продолжать работать от резервного источника питания. Поэтому рекомендуется устанавливать источник бесперебойного питания, который позволит функционировать системе отопления пару часов. Этого времени обычно хватает специалистам для устранения причины аварийного отключения подачи электричества. Продлить автономную работу оборудования могут внешние аккумуляторы, подключенные к резервному источнику питания.

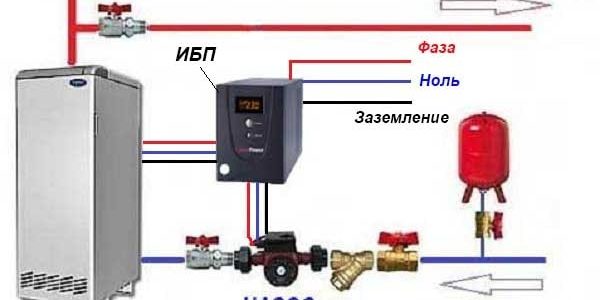

Подключение насоса к источнику бесперебойного питания (ИБП), который дополнительно усилен тремя аккумуляторными установками, последовательно соединенными в единую цепь

Осуществляя электрическое подключение оборудования, необходимо исключить вероятность попадания в клеменную коробку влаги и конденсата. Термостойкий кабель используют в том случае, если теплоноситель разогревается в системе отопления более, чем на 90° С. Не допускается соприкосновение силового кабеля со стенками труб, двигателем, корпусом насоса. Подключение силового кабеля к клеменной коробке производится с левой или правой стороны, при этом переставляется заглушка. При боковом расположении клеменной коробки кабель заводят только снизу. И да, заземление обязательно!

Ответить на вопрос, зачем ставить циркуляционный насос, поможет следующий материал:

Что важно знать

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

• непосредственное подключение в электросеть 220 В;
• подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Проверка работы и запуск в работу

После завершения монтажных работ отопительная система наполняется водой. Затем удаляется воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.

Читайте также:  Как изготовить формы для литья грузил своими руками

Ознакомившись с инструкцией и прочитав данную статью, можно провести монтажные работы самостоятельно. Если вы не поняли, как установить насос на отопление, то пригласите профессионального мастера.

Какая модель лучше для отопления теплиц

Многие владельцы теплиц обустраивают системы отопления с естественной циркуляцией. Это самый простой и дешевый вариант. Зачастую циркуляционный насос – непозволительная роскошь, если обогрев необходим лишь несколько недель в году. Если же теплица или оранжерея должны обогреваться в течение всего отопительного сезона, без насоса не обойтись. В этом случае его выбирают по тем же критериям, что и для дома. Лучше всего подойдет модель с автоматической регулировкой скоростей. Это позволит поддерживать нужный температурный режим в теплице без участия человека, и при резком похолодании растения не перемерзнут.

При подборе циркуляционного насоса обращайте внимание на производителя. Популярные марки – Grundfos, Wita, Speroni, Wilo, Wester. Претензии к их качеству бывают крайне редко. Приборы работают долго и безотказно, стоимость – приемлемая. От приобретения «китайцев» лучше отказаться. Разница в цене с «авторитетными» брендами не так уж велика, зато в качестве очень заметна. Китайские модели часто не отвечают заявленным характеристикам, шумят при работе, быстро выходят из строя. Экономия на насосе обернется дополнительными расходами – проверено.

В современных условиях для обеспечения эффективной работы автономной системы отопления ее в обязательно порядке следует оснастить качественным циркуляционным насосом. Наличие подобного приспособления позволяет обеспечить помещения в доме большим количеством тепловой энергии.

Учитывая, что на рынке представлено немало моделей насосных установок разных марок, очень трудно принять верное решение. При выборе же следует правильно рассчитать параметры для насоса и принять во внимание некоторые важные моменты.

Какую пользу способен принести насос в системе отопления?

Те жильцы многоквартирных домов, чьи квартиры находятся на верхних этажах, довольно часто сталкиваются с таким явлением, как холодные батареи. Подобное происходит из-за того, что уровень давления в системе оказывается недостаточным для обеспечения ее нормальной работы.

Из-за малой скорости циркуляции вода доходит до нижних этажей уже остывшей. Подобную картину можно наблюдать и в частных домах: если дотронуться до наиболее удаленных участков отопительной системы, то они тоже будут слишком холодными. Однако сегодня можно легко исправить этот недостаток, если установить циркуляционный насос.

Чаще всего при использовании естественной схемы циркуляции теплоносителя отопительные системы способны вырабатывать достаточное количество тепла для небольших частных домов. Однако и их владельцам не будет лишним перевести отопительную систему в режим принудительной циркуляции. Дело в том, что подобное решение принесет им выгоду в виде сокращения общих затрат на отопление.

Если описать насосную установку в упрощенном варианте, то она будет выглядеть как мотор с ротором, расположенным в воде.

По мере вращения ротора жидкость начинает двигаться по контуру с определенной скоростью, за счет чего в системе будет поддерживаться требуемый уровень давления. Причем для насоса можно выбрать необходимый режим работы.

Скажем, это позволит за минимально короткий срок прогреть все помещения в доме, в котором долго не было хозяев. После решения этой задачи можно вернуть начальные настройки, благодаря которым система будет вырабатывать максимальное количество тепловой энергии при минимальных затратах.

Все представленные сегодня на рынке модели циркуляционных насосов могут быть классифицированы на два типа:

• с «сухим» ротором;
• с «мокрым» ротором.

Особенностью моделей первого типа является то, что у них ротор не полностью погружён в теплоноситель. Что же касается насосов второго типа, то у них ротор все время находится в воде. Такое различие и обуславливает то, что при эксплуатации насосов с «мокрым» ротором возникает меньшее количество шума.

Особенности расчета характеристик насоса?

Выбирая насосное оборудование для отопления, следует иметь в виду, что оно должно справляться со следующими функциями:

• поддерживать в рабочем контуре напор, благодаря которому теплоноситель сможет справляться с гидравлическим сопротивлением, создаваемым отдельными его элементами;
• создавать условия для нормальной циркуляции по системе количества тепловой энергии, необходимого для обогрева здания.

Учитывая эти параметры, необходимо на этапе выбора циркуляционного насосного оборудования в первую очередь определиться с тем, какое количество тепла требуется зданию.

Также очень важно рассчитать общее гидравлическое сопротивление для функционирующей системы отопления. Не имея представления об этих характеристиках, владелец не сможет выбрать модель насоса, которая будет эффективно выполнять свои задачи.

Как определить производительность насоса?

В используемых для определения производительности насосной установки формулах чаще всего этот параметр обозначается как Q. Под ним следует понимать количество тепловой энергии, которая способна пройти по системе за единицу времени. Если говорить более подробно об используемой формуле, то она имеет следующий вид:

Q=0,86R/TF-TR, где:

• Q — объемный расход, куб. м./ч;
• R — тепловая мощность, которая должна быть обеспечена в конкретном помещении, кВт;
• TF — температура на входе в систему, градусов Цельсия;
• TR — температура на выходе из системы, градусов Цельсия.

Для определения количества тепла(R), в котором нуждается помещение, следует исходить из условий. Если обратиться к европейским методикам расчета, то у них этот показатель определяют на основании следующих нормативов:

• если речь идет о небольшом частном доме, состоящем из не более, чем двух квартир, то оптимальным будет являться показатель в 100 ватт на квадратный метр;
• для многоквартирного дома значение этого параметра должно составлять 70 ватт на квадратный метр.

В том случае, когда параметр рассчитывается в отношении объектов, предусматривающих низкую теплоизоляцию, для норматива необходимо взять немного большее значение. Если необходимо определить показатель для производственных помещений, а также объектов, которые отличаются очень высокой степенью теплоизоляции, то оптимальным показателем будет диапазон от 30 до 50 киловатт на квадратный метр.

Как определить гидравлическое сопротивление системы

При подборе циркуляционных насосов для систем отопления необходимо учитывать и такой параметр, как гидравлическое сопротивление, с которым должен успешно справляться циркуляционный насос. Определить его можно на основании высоты всасывания насоса. Для обозначения подобного показателя чаще всего используют букву «H». Сами же расчеты выполняют по следующей формуле:

H=1,3*(R1L1+R2L2+Z1+Z2+….+ZN)/10000, где

• R1, R2 – потеря давления на подаче и обратке, Па/м;
• L1, L2 – длина линии подающего и обратного трубопровода, м;
• Z1, Z2…..ZN – сопротивление отдельных рабочих узлов отопительной системы, Па.

Чаще всего показатель гидравлического сопротивления для конкретных узлов систем отопления приводится в технической документации, прилагаемой к конкретному элементу. В том случае, если ее не окажется, можно ориентироваться на следующие приблизительные цифры:

• для котельного оборудования — 1000-2000 Па;
• для смесителя — 2000-4000 Па;
• для термостатического клапана— 5000-10000 Па;
• для тепломера — 1000-15000 Па.

Выбор скоростей циркуляционного насоса для отопления

Особенностью выпускаемых сегодня моделей циркуляционного насосного оборудования является наличие функции, позволяющей выбирать желаемую скорость работы аппарата.

Обычно они предусматривают три скорости, благодаря которым у владельца появляется возможность самостоятельно определять, сколько тепловой энергии будет поступать в помещение.

Скажем, в случае резкого снижения температуры на улице насос переводят в повышенный скоростной режим работы. Если же ожидается потепление, то, наоборот, устанавливают режим работы с уменьшенной скоростью движения жидкости.

В каждой из ситуаций можно добиться того, что в помещении будет поддерживаться благоприятный для пребывания тепловой режим. Чтобы задействовать ту или иную скорость, в конструкции насосов предусмотрено особый рычаг, для которого отведено место на корпусе оборудования.

Наибольший интерес потребители проявляют к циркуляционным насосам, у которых предусмотрена система автоматического регулирования скорости работы, ориентирующаяся на изменение температуры наружного воздуха.

Подобная методика расчета является не единственной. Есть производители, которые опираются на иной метод расчета. При желании владелец может обратиться к квалифицированному специалисту, ознакомив его прежде с особенностями системы отопления и условиями ее работы, с просьбой о выполнении необходимых расчетов.

Чаще всего в процессе расчетов определяют показатели предельной нагрузки, при которых будет осуществляться эксплуатация системы. На практике подобная нагрузка оказывается более низкой. По этой причине не будет ошибкой покупка такой модели циркуляционного насоса, у которой характеристики немного недотягивают до расчетных показателей. А

вот выбор насоса увеличенной мощности не будет лучшим решением, так как при его использовании владелец столкнется с большими расходами, причем выгоду он от этого не получит.

Важные моменты, о которых нужно помнить

Хочется еще раз повторить, что все предлагаемые сегодня насосы циркуляционного типа делятся на модели с «сухим» и «мокрым» ротором, а также устройства, оснащенные автоматической либо ручной системой выбора скоростей.

По мнению экспертов, наилучшим выбором будут аппараты, у которых ротор всей своей частью находится в воде. Причем подобный выбор связан не только с проблемой дискомфорта, который может возникнуть из-за увеличенного уровня шума.

Следует иметь в виду, что подобные насосы гораздо эффективнее преодолевают возникающую в системе отопления нагрузку. В процессе монтажа подобного насосного оборудования нужно учитывать, что вал ротора должен быть размещен в горизонтальном положении. Если говорить о высококачественных моделях насосов, то для их изготовления применяется высокопрочная сталь, дополняемая керамическим валом и подшипниками.

Чаще всего подобное оборудование может служить как минимум 20 лет. А вот от использования в составе системы горячего водоснабжения установки, оснащенной чугунным корпусом, лучше всего отказаться. Дело в том, что она не сможет выдержать подобные условия работы и довольно скоро начнет разрушаться. Наиболее привлекательный вариант – модели, выполненные из нержавейки, латуни или бронзы.

Бывает так, что в определенный момент насос начинает шуметь. Но это может наблюдаться и у исправного оборудования. Чаще всего подобное возникает из-за наличия в системе отопления воздуха. Чтобы решить эту проблему, следует удалить из системы воздух, используя особые клапаны. Далее, нужно дать системе поработать в течение нескольких минут, а затем еще раз выполнить эту процедуру. В завершение нужно настроить работу насоса.

Заключение

Сегодня у каждого владельца городской квартиры, а также частного дома имеется прекрасная возможность уменьшить затраты на отопление. Для этого достаточно установить в систему такое оборудование, как циркуляционный насос.

За счет поддержания в системе высокого уровня давления теплоноситель будет перемещаться по рабочему контуру с увеличенной скоростью, что поможет обеспечить все помещения большим количеством тепла с минимальными затратами.

Однако, чтобы воспользоваться всеми достоинствами такого оборудования, нужно правильно рассчитать характеристики насоса. Не менее важно выполнить правильный монтаж. Учитывая же, что он является технически сложным устройством, лучше всего поручить эту работу квалифицированным специалистам.

Это даст уверенность, что циркуляционный насос сможет на протяжении долгого времени без необходимости ремонта поддерживать в помещениях оптимальный тепловой режим.

<index>

Люди, который проживают в своих частных домах, часто сталкиваются с проблемой холодных батарей. Такое явление происходит по причине недостатка силы напора жидкости в системе отопления. Чтобы справиться с такой проблемой, нужно подобрать специальный насос, который монтируется в систему снабжения водой рядом с котлом. Важно понять, как подобрать циркуляционный насос для отопления.

Принцип работы насоса

Устройства циркуляции для обогрева домов нужны для обеспечения передвижения тепла в водяном контуре. После монтирования прибора естественный процесс циркуляции жидкости в системе больше не происходит, в этом случае насосы начинают свою работу в постоянном режиме. Именно поэтому к циркуляционным устройствам многие специалисты присматриваются более тщательно и выставляют для них множество требований. Сюда относят:

• высокий показатель надёжности;
• изоляция от лишних звуков;
• высокая производительность;
• длительный срок службы оборудования.

Насос для циркуляции воздуха нужно применять для водяных котлов, а также однотрубных либо двухтрубных систем в помещении. В более больших домах для систем применяют ГВС.

Как отмечают многие пользователи, если поместить станцию в любую систему с естественной работой теплоносителя, увеличится показатель обогрева дома и обеспечится равномерное распределение тепла по всему периметру водяного контура.

Главным недостатком такого устройства станет определённая зависимость функционирования насосного устройства от электричества, но трудность чаще всего решается при подключении специального источника бесперебойного питания. Специалисты рекомендуют монтировать насос в отопление дома как при создании новой конструкции, так и для прокачки уже имеющейся.

Особенности функционирования

Циркуляционные насосы при своём функционировании увеличивают показатель обмена энергии в отопительной системе вполовину. Принцип работы прибора, независимо от его строения и вида, заключён в определённых параметрах:

• жидкость проходит в полость, которая создана по типу раковины;
• внутри полости находится рабочее колесо и маховик, который создаёт определённое давление внутри;
• в разы ускоряется работа теплоносителя. С помощью центробежной силы жидкость отходит назад к спиральному каналу, который подключён к водяному контуру;
• тёплый воздух поступает в водяной контур отопления в определённые промежутки времени. С помощью процесса закручивания потоков воздуха, уменьшается гидравлическое сопротивление при поступлении воды.

Функционирование системы отопления с установленным циркуляционным устройством отличается от аппаратов с естественной системой циркуляции главным образом тем, что жидкость поступает несамостоятельно. На показатель обогрева воздуха не оказывает влияние уклон, число всех радиаторов, а также общий диаметр труб.

Функционирование циркуляционных систем может отличаться типом конфигурации, но принцип работы всегда один. Производители выпускают для клиентов большое количество моделей устройств, которые обладают разными показателями производительности и контроля. По конфигурации все насосы относят на несколько отдельных групп:

1. По типу установленного ротора — для ускорения циркуляции теплоносителя. Для этого рекомендовано использовать конфигурации с сухим и мокрым ротором. Приборы отличаются друг от друга по месту крепления колеса и движущихся деталей внутри устройства. Сухие аппараты обладают высоким показателем производительности, но у них есть и несколько минусов: возникает высокий показатель шума от работы насоса, важно проводить частое обслуживание оборудования.
2. Для использования в частном доме специалисты советуют использовать специальные модули с мокрым ротором. Все подвижные части, а также подшипники, устанавливаются внутрь теплоносителя, который играет роль смазки для механизмов, на которые идёт сильная нагрузка. Время использования насоса внутри системы отопления доходит до семи лет. Обслуживать прибор при этом не нужно обслуживания нет.
3. По разновидности управления — традиционное устройство, которое чаще всего используется для частных домов, обладает механическим регулировщиком с тремя установленными скоростями работы. Обеспечивать нужной температурой помещение с помощью циркуляционного устройства механического типа, довольно непросто. Модуль, как правило, расходует большое количество электричества. В оптимальный насос устанавливают электронный блок управления. В корпусе находится специальный термостат. Автоматика самостоятельно рассчитывает температуру внутри помещения, а после автоматически меняет режим работы на подходящий. Показатель растраты энергии в этом случае уменьшается в несколько раз.

Есть и другие характеристики, которые разделяют все аппараты циркуляционного характера. Но для определения с нужной модели пользователю хватит знать лишь о роторе и управлении насоса.

Критерии выбора устройства

Многие пользователи спрашивают, как выбрать насос для отопления циркуляционного типа. Насос для отопления пользователь подбирает, следуя параметрам дома и установленного в нём водогрейного устройства. Также важно заранее понять, какие дополнительные функции, кроме увеличения показателя скорости, будет выполнять встроенный модуль.

Читайте также:  Какой детектор скрытой проводки для потолков и стен лучше

Есть несколько видов циркуляционных аппаратов, которые поступают в продажу. При выборе оптимального важно в обязательном порядке обращать внимание на качество и надёжность конструкций, а также на характеристики эффективности работы.

При покупке отопительного насоса для использования в частной постройке важно учитывать следующие показатели:

• функциональность прибора;
• показатель мощности;
• компания, которая создаёт продукт.

Расчет мощности

Точный выбор устройства по площади дома делают лишь после теплотехнического аудита помещения, а также отопительного функционала. Очень часто такая работа стоит много, её проводят для многоэтажных жилых домов либо производственных помещений. Для частных участков небольшого размера есть специальный способ расчёта насоса без использования специальных формул.

Самостоятельно выбрать правильную мощность циркуляции воздуха можно, учитывая:

• Подсчёт функциональности котла. При выборе определённого циркуляционного насоса для помещения важно учитывать, что в 1 кВт мощности устройства для подогрева воды по показателю пропускной способности проходит 1 литр в минуту. Чтобы обеспечить нормальную работу котлу на 25 кВт, нужно монтировать насос с показателем 1500 литров в час.
• Расчёт напора устройства. В документах на оборудование присутствует информация о напоре насоса циркуляции в метрах водяного столба. По этому показателю можно установить общую площадь водяного контура и считать нужное число насосов в устройстве. Специалисты отмечают, что для 10п. м. трубопровода, важно использовать 0,6 м напора водяного столб. Наилучшим вариантом для дома с один этажом — стандартные конструкции с 6 м. в. ст. Станции лучше всего использовать для квартир с трубопроводом до 100 п. м.

Если напора не хватает, то дополнительно встраивают второй насос либо приобретают более мощную модель. Такие же расчёты применяются при выборе устройств для двухэтажных зданий.

Другие параметры

Чтобы ответить на вопрос, как выбрать циркуляционный насос для системы отопления, нужно рассмотреть все оптимальные функциональные возможности устройства. При выборе определённой модели, важно обращать повышенное внимание на некоторые параметры:

• Управление системой. Более комфортные и бюджетные насосы оснащены автоматическим включением и отключением. Автоматика подключается к термостату в помещении. Скорость и показатель давления теплоносителя переключается на автомат. Насос с электронным управлением включает в себя датчик температуры, который установлен в корпус устройства. Станции с механическим переключением работы систем стоят намного меньше. Интенсивность работы пользователь выбирает самостоятельно.
• Сброс давления и устранение лишнего воздуха — это дополнительная функция для циркуляционного насоса. В этом случае в устройство монтируют воздухоотводчик и систему, которая предотвращает работу моторчика на холостом ходу. Некоторые оборудования включают в свой состав дополнительный клапан для сброса давления. При отключении электроэнергии, теплоноситель в короткие сроки нагревается до максимального показателя закипания. Клапан помогает защитить от возможных неполадок с системой.

Читайте также:  Выбор бензопилы для дома по назначению и брендам

Использовать циркуляционные насосы с электронным блоком управления лучше всего для жилых домов с двумя этажами, а также при функционировании сразу нескольких водяных контуров.

Установка на отопительную систему

Более подробный принцип монтирования насоса можно изучить в специальной инструкции, рассмотрев размер разреза устройства. Правильную установку нужно начать с полного изучения всех советов специалистов.

Своими усилиями подключить насос можно, но лишь в том случае, если пользователь обладает некоторыми навыков, а также специальными устройствами. Любые ошибки со стороны пользователя могут привести в результате к преждевременной поломке прибора, ухудшении его работы, а также отказу в починке по гарантии.

Специалисты советуют обязательно соблюдать особую инструкцию при монтировке:

• монтирование закрытого отопительного прибора в доме проводится совместно с подключением резервного электропитания. Минимальное время снабжения устройства электричеством не меньше пяти часов;
• однотрубная либо двухтрубная система должна в обязательном порядке включать в себя байпас. При отключении электричества в доме, принудительный процесс поступления жидкости в устройстве изменяется до автоматического. Системы со совмещённой циркуляцией теплоносителя — хорошее решение при регулярных сбоях в работе электричества;
• активизировать работу устройства на холостом ходу в системе, ненаполненной теплоносителем, нельзя. Чтобы определить работу электронасоса, контур заранее наполняется водой, а после активируют насос. Если станция задана неправильно, то корпус радиаторов будет нагреваться плохо, вне зависимости от отдаления от обогревателя;
• минимальный и максимальный диаметр трубы можно найти в технических характеристиках. Сужение показателя сечения водяного контура в результате ведёт к нарушению нормальной работы насоса;
• подключение к электричеству проводится с помощью специальных клеймений. Необходимости подключить стабилизатор в этом случае нет. Вместе с этим устанавливают автономное снабжение электричеством;
• оборудования с мокрым ротором крепятся лишь вертикально;
• перед насосом устанавливают фильтр с грубой системой очищения;
• для проведения строительной работ место монтирования насоса делают свободно доступным.

Читайте также:  Дровокол: как изготовить устройство для колки дров своими руками

Если периметр водяного контура выходит за показатели оптимальной производительности, в отопительный аппарат помещают несколько циркуляционных насосов. Далее станция помещается на подачу теплоносителя, в середину контура.

Устройство Беламос

При ответе на вопрос, какую систему циркуляции лучше всего выбрать, важно рассмотреть аппарат Беламос. Этот производитель на Российском рынке является ведущим, он поставляется большое количество хорошего оборудования для отопления дома. Особой популярность пользуется модель Беламос BR 25/4 G.

Стоимость на устройство по Москве доходит до 2100 тысяч рублей. Устройство может выдерживать нагрев жидкости до 110 градусов Цельсия, максимальный напор доходит до 4,5 метров, а пропускная способность — 2,8 кубометров воды. К основным достоинствам такого устройства относят: возможность монтирования в вертикальном либо горизонтальном положении, приемлемая для многих пользователей стоимость, бесшумность при работе, высокое качество конструкции.

</index>

Чтобы нагретая вода веселее текла по трубам, в системах отопления частных домов предусматривается установка циркуляционного насоса. Такое решение дает ощутимые преимущества. Но главный вопрос, волнующий домовладельцев и освещенный в данном материале, — где лучше поставить насос и как правильно выполнить его монтаж. Ведь основную часть споров и сомнений вызывает как раз место врезки агрегата. А заодно разберемся, как выполнить его подключение к домовой электросети своими руками.

Чем хороши насосные системы отопления

30 лет назад в частных домах было распространено так называемое паровое отопление, где теплоноситель циркулировал по трубам и батареям самотеком, а источником тепла служил газовый котел или дровяная печь. Насосы для перекачки воды применялись в сетях централизованного теплоснабжения. Когда появились компактные циркуляционные насосы для отопления, то они перекочевали в частное домостроительство, поскольку давали следующие преимущества:

1. Выросла скорость движения теплоносителя. Тепло, вырабатываемое котлом, стало быстрее доставляться к радиаторам и передаваться в помещения.
2. Соответственно, процесс обогрева дома существенно ускорился.
3. Чем выше скорость протока, тем больше пропускная способность трубы. Значит, то же количество теплоты можно доставить в комнаты по магистралям меньшего диаметра. Проще говоря, трубопроводы стали вдвое меньше благодаря принудительной циркуляции воды от насоса, что дешевле и практичнее.
4. Магистрали теперь можно прокладывать с минимальным уклоном и делать сколь угодно сложные и протяженные схемы водяного отопления. Главное, — правильный подбор насосного агрегата по мощности и создаваемому давлению.
5. Бытовой циркуляционный насос для отопления сделал возможным организацию теплых полов и более эффективных закрытых систем, работающих под давлением.
6. Удалось убрать с глаз вездесущие трубы, проходящие по комнатам и не всегда гармонирующие с интерьером. Все чаще отопительные коммуникации прокладываются в стенах, под напольным покрытием и за подвесными (натяжными) потолками.

Примечание. Минимальный уклон 2—3 мм на 1 м трубопровода нужен для опорожнения сети в случае ремонта или обслуживания. Раньше его делали не менее 5 мм / 1 м. п.

У насосных систем есть и недостатки, куда без них. Это зависимость от электричества и его расход перекачивающим агрегатом в течение отопительного сезона. Поэтому при частых отключениях электроэнергии циркуляционный насос нужно устанавливать вместе с блоком бесперебойного питания либо подключать к электрогенератору. Второй недостаток не критичен, если правильно подобрать мощность аппарата, тогда и потребление электричества выйдет приемлемым.

Ведущие производители отопительного оборудования, такие как Grundfos (Грундфос) или Wilo (Вило) разработали новые модели агрегатов, способные экономить электроэнергию. Например, если купить и поставить циркуляционный насос Alpfa2 от бренда Grundfos, то он будет автоматически менять производительность в зависимости от потребностей системы отопления. Правда, цена его стартует от 120 у. е.

Куда ставить насос — на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

• температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
• плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
• статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Схемы установки в системах различных типов

Для начала уточним место, где ставить проточный насос, обеспечивающий циркуляцию воды через котел и принудительно направляющий ее к радиаторам системы отопления. По словам нашего эксперта Владимира Сухорукова, чей опыт заслуживает доверия, место монтажа нужно выбирать таким образом, чтобы агрегат было удобно обслуживать. На подаче он должен стоять после группы безопасности и отсекающей арматуры, как показано на схеме установки:

На обратке насос необходимо ставить непосредственно перед теплогенератором, причем в тандеме с фильтром — грязевиком, чтобы не пришлось покупать и монтировать лишние краны. Схема обвязки перекачивающего агрегата выглядит так:

Рекомендация. Устанавливать таким способом циркуляционный насос можно как в закрытую, так и в открытую систему отопления, разницы большой нет. Утверждение касается и коллекторной системы, где теплоноситель движется к радиаторам по отдельным подводкам, присоединенным к распределительной гребенке.

Отдельный вопрос — открытая система отопления с циркуляционным насосом, способная работать в 2 режимах – принудительном и самотечном. Последний полезен для жилищ, где часто происходят отключения электроэнергии, а купить блок бесперебойного питания либо генератор хозяевам не позволяют доходы. Тогда аппарат с отсекающей арматурой нужно ставить на байпасе, а в прямую линию врезать кран, как это изображено на схеме:

Важный момент. В продаже встречаются готовые байпасные узлы с насосом, где вместо крана на протоке стоит обратный клапан. Подобное решение нельзя назвать правильным, поскольку обратный клапан пружинного типа создает сопротивление порядка 0.08—0.1 Бар, что слишком много для самотечной системы отопления. Вместо него можно применить лепестковый клапан, но его надо ставить только в горизонтальном положении.

Напоследок разъясним, как установить и выполнить подключение циркуляционного насоса к котлу, сжигающему твердое топливо. Как было сказано выше, агрегат лучше поставить на магистрали, идущей из системы отопления к теплогенератору, что и показано на схеме:

Как видите, в обвязке применено подключение насоса в котловой контур циркуляции с байпасом и трехходовым смесительным клапаном. О важной роли этих элементов обвязки подробно рассказано в руководстве о подключении твердотопливных котлов.

Правила монтажа

Конструкция бытового циркуляционного насоса от любого производителя предусматривает его крепление на трубопроводы или запорную арматуру посредством накидных гаек (американок), Это позволяет быстро его демонтировать при необходимости, например, для замены либо ремонта. При монтаже насосного агрегата соблюдайте такие рекомендации:

1. Ставьте аппарат на любые участки трубопроводов – горизонтальные, вертикальные или наклонные, но с одним условием: ось ротора должна быть в горизонтальном положении. То есть, монтаж «головой» вниз или вверх недопустим.
2. Обратите внимание, чтобы пластиковая коробка с электрическими контактами находилась сверху корпуса, иначе ее зальет водой при аварии. Да и обслуживать изделие будет непросто. Добиться этого несложно: открутите винты крепления кожуха и поверните его на нужный угол.
3. Не забудьте о направлении потока, указанного стрелкой на корпусе.
4. Чтобы изделие можно было снять без опорожнения системы, до и после него поставьте отсекающие краны, как изображено на схемах в предыдущем разделе.

Совет. Так сложилось, что нагрузка от веса циркуляционного агрегата ляжет на 1 или 2 шаровых крана (в зависимости от ориентации участка в пространстве). Отсюда рекомендация: не экономьте и купите качественную запорную арматуру, чей корпус с течением времени не треснет от механической нагрузки.

Об установке дополнительных агрегатов

Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос. В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:

• когда для обогрева частного дома задействовано больше одной котельных установки;
• если в схеме обвязки участвует буферная емкость;
• отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
• то же, с применением гидравлического разделителя (гидрострелки);
• для организации циркуляции воды в контурах теплых полов.

Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла. Как она функционирует, рассказано в другой нашей статье.

В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.

Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам. Пример такой схемы показан ниже.

Наконец, второй циркуляционный насос ставится при отоплении дома водяными теплыми полами. Вместе со смесительным узлом он выполняет задачу по приготовлению теплоносителя с температурой 35—45 °С. Принцип работы представленной ниже схемы доступно описан в отдельном материале.

Напоминание. Иногда насосные устройства устанавливать на отопление не нужно вовсе. Дело в том, что большинство электрических и газовых теплогенераторов настенного типа оборудованы собственными перекачивающими агрегатами, встроенными внутрь корпуса.

Подключение циркуляционного насоса к электросети

Существует несколько способов подключить электропитание к аппарату:

• через обычный дифференциальный автомат;
• с управлением от термостата;
• присоединение к сети совместно с блоком бесперебойного питания (ИБП);
• запитка агрегата от автоматики котла.

Предостережение. Зачастую домовладельцы просто включают насос в обычную розетку, присоединив провода к купленной вилке. Мы не можем рекомендовать подобный подход, потому что подключение без заземления и страховочного автомата опасно. В случае неполадки с аппаратом или заливки его водой вы рискуете получить удар током.

Первая схема подключения довольно проста и собрать ее своими руками под силу любому пользователю. Потребуется дифференциальный автоматический выключатель номиналом 8 А, провода и контакты. Присоединение к заземлению выполняйте как в этой схеме, так и во всех остальных.

Чтобы автоматически останавливать движение теплоносителя при охлаждении до определенной температуры, используется электрическая схема подключения циркуляционного насоса с термостатом. Последний крепится к подающему трубопроводу и разрывает цепь электропитания, когда температура воды падает ниже заданного значения.

Внимание! Чтобы термостат не врал и вовремя отключал циркуляцию, его нужно крепить к металлическому участку магистрали. Полимеры плохо передают тепло, поэтому при монтаже на пластиковую трубу устройство станет работать некорректно.

Нет никаких сложностей в присоединении электропитания через ИБП, для чего у последнего имеются специальные разъемы. К ним же стоит подключить и сам теплогенератор, если он нуждается в электроэнергии. А вот подключение насоса к щиту управления котла либо к его автоматике – процедура более сложная. Здесь желательно иметь знания и навыки в области электрики.

На какой скорости должен работать насос в системе отопления

Цель принудительной циркуляции – эффективный обогрев дома за счет надежной доставки тепла всем потребителям системы, вплоть до самого дальнего радиатора. Для этого насосный агрегат должен развивать необходимое давление (иначе – напор), которое в идеале рассчитывается инженерами – проектировщиками по гидравлическому сопротивлению трубопроводной сети.

На большинстве бытовых насосов есть от 3 до 7 скоростей вращения ротора, за счет которых производительность и создаваемый напор можно увеличить или уменьшить. Чтобы не мучить вас гидравлическими расчетами, мы предлагаем следующую методику подбора оптимальной скорости:

1. Найдите лазерный поверхностный термометр (пирометр). Выведите систему отопления в рабочий режим.
2. Измерьте температуру поверхности трубы на входе в котел и на выходе из него.
3. Если разность температур составила больше 20 °С, увеличьте скорость вращения ротора. Спустя 30 минут повторите замер.
4. При разнице температур меньше 10 °С скорость течения воды нужно снижать. Задача – добиться дельты между подачей и обраткой около 15 °С.

Совет. Переключение насоса на другую скорость циркуляции не выполняйте «на ходу». Отключите его от сети, переставьте регулятор на другую позицию, а затем снова запустите в работу.

Без пирометра можно обойтись, когда на подающей и обратной магистрали установлены термометры. Если пределы регулировок не позволяют войти в диапазон 10—20 °С разности температур, ваша система работает неэффективно из-за неправильно подобранного циркуляционного насоса. Слишком холодная вода в обратке дает повышенную нагрузку на котел и расход топлива. Поступление чересчур горячей воды означает, что она течет слишком быстро и не успевает передать тепло отопительным приборам.

Ведущий европейский бренд Grundfos (Грундфос) предлагает циркуляционные насосы последнего поколения Alpfa3, умеющие самостоятельно выбирать производительность в зависимости от нагрузки и таким способом адаптировать работу под меняющиеся условия. С их помощью можно даже балансировать систему отопления, о чем расскажет наш эксперт в очередном видео:

Заключение

Теперь вы знаете, как правильно выполнить установку циркуляционного насоса в систему водяного отопления и его подключение к электросети загородного дома. Это убережет вас от совершения разного рода ошибок, ведущих к мелким и крупным неприятностям. Опять же, вы сможете выполнить монтаж и обвязку агрегата своими руками. Единственная трудность – врезать его на участке стального трубопровода. Но и тут есть выход: отыщите комплект лерок для ручной нарезки трубной резьбы, вырежьте кусок трубы болгаркой и смонтируйте насосный узел.

Используемые источники:

• https://instanko.ru/drugoe/pravilnaya-ustanovka-cirkulyacionnogo-nasosa.html
• https://kotel.guru/sistemy-otopleniya/cirkulyacionnye-nasosy/podbor-cirkulyacionnyh-nasosov-dlya-sistem-chastnogo-otopleniya.html
• https://pochini.guru/byt/tsirkulyatsionnyiy-nasos-dlya-otopleniya
• https://otivent.com/ustanovka-cirkuljacionnogo-nasosa
