Счётчик BK G4 и BK G4T – диафрагменный (мембранный) прибор по измерению израсходованных газовых смесей неагрессивных свойств неоднородного состава индивидуальными потребителями. Аппарат устанавливается на объектах с интенсивностью расхода, не превышающей 4 кубометра в час.
Вид счётчика – BK G4Т
Устройство и принцип работы
Газомер работает по принципу попеременного учёта мерных объёмов газа, приводящих в действие диафрагмы. Через систему шатунов движение передаётся на механический счётный узел. Топливо распределяется по каналам, перекрываемым золотниками.
В герметично закрытом корпусе, состоящем из двух частей, заключены:
- измерительный блок с мембранами, системой рычагов и магнитной муфтой;
- механическое счётное устройство роликового типа, присоединяемое к верхней половине корпуса.
Конструкция счётчика BK G4
Конструкционно предусмотрена возможность установки импульсного выхода, задействованного через ролик младшего разряда дробной части, для подсоединения магнитного датчика с модемом. В этом случае модифицированный прибор сможет дистанционно фиксировать и передавать данные.
Технические характеристики
| Наименование параметров | Величина |
|---|---|
| Циклический объем, дм³ | 1,2 |
| Давление газа рабочее, кПа | 50 |
| Максимально допустимое давление внутри корпуса, кПа | 100 |
| Потеря давления, Па | не более 200 |
| Расход, м³/ч: | |
| Порог чувствительности, м³/ч | 0,008 |
| Емкость счетного механизма, м³ | 99999 |
| Цена деления младшего разряда, л | 0,2 |
| Параметры датчика импульсов: | |
| Температура рабочей среды, °С | -25… +40 |
| Температура окружающей среды, °С | -40… +55 |
| Нормативный срок службы, лет | 24 |
| Межповерочный интервал, лет | 10 |
| Цена, рос. руб. | от 3000 |

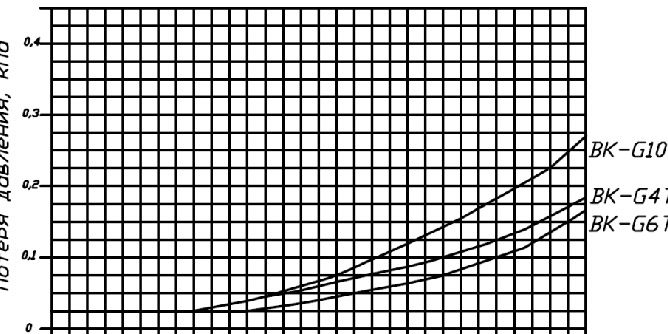

Графики потери давленияГабаритный размеры BK G4Габаритный размеры BK G4T
Документация прибора
Паспорт BK G4 и BK G4Т: Смотреть
Описание: Смотреть
Сертификат: Смотреть
Разрешение: Смотреть
Свидетельство СИ: Смотреть
Установка (пояснения изготовителя): Смотреть
Комплектация счётчика при покупке
Комплектация счётчика BK G4 при покупке
Гарантия на прибор
Изготовитель гарантирует исправность прибора в течение 2-х лет с момента выпуска или 27 месяцев от даты первичной поверки на заводе, отмеченной в паспорте изделия.
При обращении к торговой компании покупателю необходимо уточнить, поддерживаются ли распространителем гарантийные обязательства производителя.
Преимущества прибора
Счётчик отличают следующие положительные качества:
- традиционность и простота конструкции, гарантирующая надёжность в эксплуатации;
- отсутствие необходимости в техническом обслуживании;
- низкая погрешность измерения;
- антикоррозионная обработка корпуса и привлекательный дизайн;
- возможность установки на улице (в закрытом шкафу);
- наличие стопорного устройства, предотвращающего ход механизма в обратном направлении;
- антимагнитная защита корпуса;
- высокое качество деталей, большинство из которых выполнено из немагнитных сплавов или синтетических материалов, что увеличивает срок службы изделия и гарантирует невозможность самовольного воздействия на устройство с целью фальсификации данных;
- удобство монтажа и простота снятия показаний;
- продолжительный межповерочный интервал и нормативный срок эксплуатации прибора;
- разумная ценовая политика изготовителя;
- предусмотренная функция удалённой передачи данных и термокоррекции (для отдельных исполнений).
Разновидности счётчика
Исполнения газомера различаются по следующим критериям:
- количеству штуцеров – один или два;
- направлению подвода газа – с правой или левой стороны;
- наличию термокорректора механического типа, учитывающего температуру измеряемой среды, приводя её к 20 градусам.
- прибор с электронным дисплеем – BK G4 ETe. Вид счётчика – BK G4 ETe
Снятие показаний
Показания снимаются в следующем порядке:
- Выписывается количество потреблённого газа в кубах (синяя рамка на иллюстрации), расположенное левее запятой.
- От данных вычитается результат прошлого измерения.
- Полученный объём умножается на величину тарифа.
Снятие показаний со счётчика BK G4 и BK G4Т
Можно ли сэкономить
Законные способы сэкономить газ исключают возможность самовольного воздействия на прибор. Оплата по счётчику значительно выгоднее для потребителя по сравнению с расценками по нормативам.
Дополнительная экономия достигается за счёт использования современных потребляющих приборов и регулярной проверки герметичности соединений.
Использование магнита для воздействия на аппарат не окажет реального эффекта и обязательно будет выявлено в ходе поверки устройства, что грозит нарушителю серьёзным штрафом.
Установка счётчика
Монтаж газомера выполняется лицензированной компанией, привлечённой поставщиком газа. Если замена или установка прибора производится в плановом порядке для поверочных работ, сумма расходов на монтаж не включается в оплату монтажа газомера.
Первичный монтаж обойдётся потребителю в сумму от 4 тысяч рублей, без учёта сварочных работ газохода и стоимости самого прибора.
Установка выполняется в следующем порядке:
- Закрывается кран подачи газа в систему.
- Очищается труба от грязи.
- Производится монтаж с обязательным дополнительным крепежом счётчика.
- Подаётся газ и проверяется герметичность соединения.
Предварительно изделие проверяется повышенным давлением.
Изготовитель не регламентирует расстояние от прибора до газопотребляющих устройств, но не допускает монтаж газомера над открытым огнём или снаружи помещения вне защитного шкафа.
Размеры и стандарты установки счётчиков от плиты
При установке необходимо учитывать, с какой стороны подаётся газ, руководствуясь стрелкой, размещённой на корпусе аппарата (вверху, между штуцерами).
Результаты монтажа фиксируются исполнителем в предусмотренной для этого графе паспорта.
Газовые расходомеры BK G4 выпускаются российским производителем в г. Арзамас «Эльстер Газэлектроника». Это мембранные счетчики, применяемые для измерения объема природного газа, пропан-бутана и кислорода.
Описание устройства
Для учета газового потребления расходомеры BK G4 используются как в коммунальном, промышленном, так и бытовом хозяйстве. Чувствительные диафрагмы с кривошипно-шатунным механизмом, встроенные внутрь прибора, реагируют на поступление газа в счетчик, что проявляется в их попеременном движении. Они взаимодействуют с редуктором и рычажной системой. Редуктор вызывает действие счетного барабана, который и передает показания о кубических метрах газа, проходящего за один час. Расходомеры BK G4 предназначены для учета работы газового оборудования в зданиях с отопительными котлами, водонагревателями, плитами и прочими бытовыми приборами, работающими на газе.
Разновидности
Газовые счетчики ВК G4 выпускаются в двух разновидностях: для направления газового потока слева направо и справа налево. Этот фактор важен для удобства установки устройства.
Кроме того, модель ВК G4 имеет две модификации: BK G4T и BK G4 ETe. В отличие от исполнения счетчика ВК G4, модификация G4T имеет температурный компенсатор. Он приводит измеренное значение объема газа к +20С в температурном диапазоне от -25С до +40С или от -20С до +50С. Термокомпенсатор, встроенный в данную модель, представляет собой биметаллическую пластину и позволяет предотвращать влияние температуры окружающей среды на процесс измерения.
Исполнение G4 ETe – это газосчетчики с электронным индексом. Он снабжен матричным дисплеем, электронным блоком коррекции по температуре, встроенным источником питания и GPRS-модемом. С помощью него производится коррекция объема газа, который проходит через устройство по температуре с учетом давления.
Рекомендуем: Счетчик газа ВК G6: описание, характеристики
При выборе газомера стоит обращать внимание на модификацию. Например, для монтажа устройства на улице или в неотапливаемом помещении лучше выбирать прибор с термокомпенсатором, т.е. с символьным обозначением «Т». Символьное обозначение G4 указывает на типоразмер, или пропускную способность устройства – от 0,04 до 6 м3/ч с номинальным расходом газа 4 м3/ч. Если после «G» стоит цифра 6, номинальный расход газосчетчика равен 6 м3/ч, если 2,5 или 1,6 – соответствующий объем газа.
Технические особенности прибора
Основными характеристиками счетчика являются:
- Номинальный расход газа: 4 м3/час.
- Значения минимального и максимального расход газа: 0,04 и 6 м3/час.
- Диапазон рабочих температур: -30/+50С.
- Расстояние между осями: 110 мм.
- Размер резьбы штуцеров: G11⁄4.
- Габариты: длина – 19,5 см, ширина – 15,5 см, высота – 21,2 см.
- Вес: 1,9 кг.
- Разрядность счетного механизма: 8 шт.
- Способ присоединения к трубопроводу: муфтовое, верхнее (Ду 25мм).
- Максимальное рабочее давление: 50 кПа.
- Гарантия производителя с момента подключения и первой поверки: 1,5 года.
Технический паспорт счётчика BK G1.6-BK G4
Срок службы
Производитель устанавливает срок службы счетчика газа ВК G4 — в среднем, не менее 24 лет.
Интервал для поверок
При условии соблюдения условий эксплуатации прибор прослужит длительное время, требуя поверки 1 раз за 10 лет.
Как снимать показания, когда
Чтобы снять показания счетчика, нужно переписать цифры, указанные на счетном механизме или электронном табло (в зависимости от модели устройства), слева направо. При этом не учитываются первые нули и цифры после запятой – это значения, выделенные красной рамкой. Показания передают в местную газовую службу перед датой оплаты за газ, но по правилам нужно это делать 1-го числа каждого месяца.
Установка счетчика
Монтаж оборудования производится на предварительно очищенный от загрязнений, газопровод. Если установка осуществляется на улице, газомер должен быть защищен от прямого попадания осадков и грязи. Его устанавливают только после того, как все сварочные работы на газопроводе будут закончены. Эти и другие меры безопасности во время установки газомера приведены в инструкции по эксплуатации устройства.
Рекомендуем: Счетчик газа ВК-G6Т: обзор прибора, характеристики
Установка устройства в новых домах производится путем крепления металлическими трубами, при этом потребуется проведение сварочных работ. При оснащении газовыми расходомерами жителей домов старого фонда можно использовать гибкую гофрированную подводку, не используя сварку. Она должна отвечать требованиям СНиП по стойкости к транспортируемому газу при заданных значениях давления и температуры. Этот способ монтажа предусматривает наличие дополнительных креплений в виде кронштейнов или хомутов для предотвращения поворота газосчетчика.
Монтаж счетчика производится вертикально, с учетом направления подачи газа к входному патрубку. Важно еще до установки и введения в эксплуатацию оборудования провести опрессовку системы избыточным давлением и устранить все возможные утечки газа. После монтажа места соединения газового расходомера с коммуникациями следует проверить на герметичность, а после ввода его в эксплуатацию убедиться в том, что давление на входе не выше 50 кПа. Запуск счетчика осуществляется с плавным заполнением его камеры газом с помощью специального крана, установленного перед газомером.
Выпускают ли сейчас, средняя цена
Цена на газосчетчики ВК G4 зависит от типа исполнения устройства. Средняя стоимость простой модификации без термокомпенсатора и механическим счетным устройством составляет 2500 руб. Стоимость модели с термокомпенсатором, в среднем составляет 4000 рублей. Расходомер с электронным индексом стоит намного дороже – его средняя цена 15000 рублей.
Современные устройства для контроля расхода газа в большой степени усовершенствованы. Диафрагменный газовый счётчик ВК G4 применяется в различных хозяйствах. Высокую точность замеров ему помогают достигать высокочувствительные перегородки, находящиеся внутри прибора со специальным кривошипно-шатунным механизмом. Совместно работая с остальными частями общего механизма. Аппарат получил широкое применение в местах, где есть различное газовое оборудование.
Технические характеристики прибора
Срок службы прибора
Изготовитель установил срок, в течение которого счётчик работает без сбоёв, 24 года с момента выпуска.
Межповерочный интервал
Стоит отметить, что поверка всех газовых счётчиков BK-G составляет 10 лет. По прохождению этого периода прибор должен быть проверен по специальному ГОСТу 8.324.
Стоимость счётчика
Стоимость на аппарат BK G4 отличается, так как он представлен в нескольких вариантах. Средняя цена простой единицы, которая не содержит термического компенсатора и механической счётной составляющей примерно 2500 рублей. Цена устройства с термическим компенсатором 4 тыс. рублей. Если у него установлен электронный индекс, то цена вырастает до 15 тыс. рублей.
Как снять показания
У всех счётчиков газа имеется специальная лицевая сторона, на которой и расположены основные показания устройства. Этот участок может быть разного типа, но методика снятия с них показаний едина. При помощи вращающегося механизма прибор выводит на специальные ролики цифры, которые пририсованы на них. Располагаются цифры на нескольких блоках:
- Зеленый прямоугольник: располагает данными, по которым ведётся учёт, эти цифры необходимо записывать в квитанции;
- Красный прямоугольник: не относится к снятию показаний, так как нужны только для учёты доль куба и для того чтобы показывать исправность работы самого квантометра.
Разновидности
Газовые устройства BK G4 имеют несколько типов исполнения. Отличаются они направлением газового потока. Одни его направляют слева направо, а другие с право налево. Это очень важный параметр, так как от него зависит, как будет установлен счётчик. Рассмотрим несколько модификаций устройства BK G4.
BK G4T
Отличается эта модель от простого BK G4 наличием температурного компенсатора. За счёт этого, он уверенно может привести показание объёма к +20°C при температурных диапазонах от -20°C до +50°C. Термический компенсатор – это специальная биметаллическая пластина, которая воздействует на окружающую температуру, тем самым не давая ей влиять на ведения учёта.
BK G4T с термический компенсатор
BK G4ETe
Это аппараты, в которых присутствуют электронные индексы. Аппарат имеет на борту специальный матричный дисплей, электроблок коррекции температур, встроенную батарею и GPRS-modem. Им корректируется объём газа, проходящего через аппарат.
Габаритные и присоединительные размеры счетчика BK G4ETe
Установка счётчика
Установка таких приборов, как газовый счётчик дело опасное, и если у вас нет специального образования, то лучше было бы вызвать специалиста по монтажу прибора. Установка состоит из нескольких последовательных действий.
Рекомендуем: Счётчик газа Вектор G6 — описание и преимущества
Во-первых, стоит обратиться в организацию, которая обеспечивает газом. Находим их номер телефона и связываемся со специалистом по этому вопросу. Далее выясняем куда пойти и какое заявление написать. По телефону, во время разговора, можно выяснить в какой день и время.
Во-вторых, идём в учреждение и при себе нужно иметь:
- Паспорт гражданина РФ.
- Квитанции об оплате газа за предыдущий месяц.
- Документ о том, что это ваше жилое помещение.
Если вы не единственный человек, кто владеет этой площадью, то любой из вас может подать обращение. После регистрации заявления эксперт вам говорит, в какое время к вам прибудет монтажная бригада для предварительных действий.
Габаритные размеры и расстояния размещения счётчика от плиты
В-третьих, нужно очень хорошо подумать, куда лучше всего установить счётчик.
Помните, что располагать счётчик надо не меньше 10 см от плиты если он расположен сбоку. По высоте также всё строго, минимум 40 см от плиты.
Другие требования к установке отсутствуют, ориентир берём в виде удобства использования. Если с этой задачей Вам справиться не получится – попросите это сделать экспертов по приезду.
В-четвёртых, в назначенное время оплачиваем стоимость проведения работ по установке. Договариваемся, когда примете мастера. Принимаем мастера и ждём, пока проводятся работы.
По завершению работ проводим чек-лист:
- Устройство с пломбой.
- Место отвечает комплексу требований по установке.
- Устройство сертифицировано.
Технический паспорт счётчика BK G1.6-BK G4
2018-11-07Содержание:
Еще один вид счетчика для фиксирования используемого топлива производится в Польше компанией «APATOR Metrix». Metrix G4 – это домашний мембранный аппарат, диафрагменного типа. Какие же его основные отличительные качества? Чем он отличается от предыдущих моделей?
- Счетный механизм сделан по новой технологии, которая позволяет защитить счетчик от разных повреждений извне.
- Корпус из стали очень высокого качества, она может выдерживать нагрев до +650 градусов!
- Точность механизма, сравниваемая с электронными аналогами.
Также к этому аппарату можно подключить датчик импульса. Примерная стоимость до 36 долларов. Как для иностранного производителя это вполне нормальная цена!
Фото газового счетчика Metrix G4
Технические характеристики сравнимы с предыдущими видами счетчика G4. Все характеристики, что не сходятся с моделью NPM даны ниже.
| Типоразмер счетчика | Metrix G4 |
| Температура окружающей среды, °С | -40…+55 |
| Межосевое расстояние, мм | 110 |
| Присоединительные размеры, дюйм | ¾, 1 ¼ |
| Вес, кг | 1,9 |
| Габариты, мм | 195х212х155 |
| Межпроверочный интервал (лет) | 8 |
| Гарантия (лет) | 5 |
Счетчик газа СГК G4
Известная разновидность счетчика газа СГК G4 производится в России. Все необходимые детали для сборки поставляются из Южной Кореи, Франции или России. Работает такой счетчик без перебоев, исправно на протяжении многих лет. Стоимость может быть от 15 до 50 долларов.
Достоинства:
- компактные размеры;
- приемлемая цена:
- простота.
Минусы:
- резьба на штуцерах нестандартная, поэтому с заменой могут возникнуть проблемы;
- это шумный аппарат;
- между проверками обычно проходит до 5 лет;
Фото счетчика газа СГК G4
Технические характеристики схожи с другими счетчиками подобного типа. Но есть и отличия, если сравнивать с моделью NPM, они и представлены ниже.
| Типоразмер счетчика | СГК G4 |
| Относительная влажность окружающего воздуха, % | 30-80 |
| Тип резьбы на штуцерах | М30х2 |
| Вес, кг | 2,5 |
| Межосевое расстояние, мм | 110 |
| Размеры, мм | 236х198х164 |
| Погрешность, % | 3 |
| Межпровероный период (лет) | 3-5 |
Газовый счетчик Gallus 2000 G4
Gallus 2000 G4 – это газовый счетчик высокого качества. Выпускается корпорацией Itron, заводы которой есть во многих странах мира. Такие аппараты делаются из очень хорошей стали с защитным покрытием, чтобы защитить прибор от негативного внешнего воздействия. Используются эти аппараты, как на производствах, так и в многоквартирных домах, в частном секторе. Средняя цена не превышает 35 долларов.
При необходимости к счетчику могут также комплектоваться:
- низкочастотный датчик импульсов;
- монтажный комплект.
Фото газового счетчика Gallus 2000 G4
Основные технические характеристики счетчика газа Gallus 2000 G4 представлены ниже.
| Типоразмер счетчика | Gallus 2000 G4 |
| Межосевое расстояние, мм | 110 |
| Средняя потеря давления при макс. расходе газа, Па | 60 |
| Избыточное давление при мин. расходе газа, кПа | 50 |
| Допустимая относительная погрешность, % | ± 1,5 |
| Габариты, мм | 190х175х212 |
| Диапазон рабочей температуры, °С | -30…+60 |
| Циклический объем, дм3 | 1,2 |
| Масса, кг | 2 |
| Гарантия, лет | 5 |
| Периодичность проверки, лет | 5 |
| Срок службы, лет | 16 |
Счетчик газа ВК G4Т
Газовые счетчики могут устанавливаться как внутри помещения, так и снаружи. Но те, что ставятся во дворе, имеют внутренний регулятор температуры, который в названии маркируется буквой «Т». Благодаря этому регулятору счетчик правильно работает вне зависимости от погоды. Счетчик газа ВК G4Т выпускается российским производителем «Эльстер Газэлектроника». Аппарат относится к мембранному типу.
К преимуществам относят то, что он не нуждается в техническом обслуживании. Работает тихо, имеет низкий порог чувствительности. В дополнение можно оснастить эту модель датчиком импульсов, электронным термометром. Цена в среднем до 46 долларов.
Фото счетчика газа ВК G4Т
Технические характеристики газового счетчика ВК G4Т:
| Типоразмер счетчика | ВК G4Т |
| Порог чувствительности, м3/ч | 0,008 |
| Допустимая погрешность (%):
qmin≤ q ≤ 0.1qmax 0.1qmax ≤ q ≤ qmax |
±3,0 ±1,5 |
| Макс. допустимое давление внутри корпуса, кПа | 100 |
| Максимальное рабочее давление, кПа | 50 |
| Температура окружающей среды, °С | -40…+55 |
| Температура рабочей среды, °С | -25…+40 |
| Размеры, мм | 240х198х166 |
| Масса, кг | 1,8 |
| Время между проверками (лет) | 8-10 |
| Срок службы (лет) | 22-24 |
Благодаря счетчику газа в доме или в квартире хозяева знают, за что платят. Ранее плата за пользование газом взималась по тарифу и, разумеется, это было неудобно. Теперь, если газом практически не пользуешься, то и платишь минимум. Благодаря счетчику можно увидеть, какое количество потребляется за тот или иной промежуток времени. Так что счетчик газа G4 выгодное приобретение. Он позволяет экономить и следить за расходами.
Опубликовано статей: 3202Комментариев: 0Здравствуйте! Меня зовут Евгений. Я увлекаюсь изготовлением различных дизайнерских изделий, а также станков и инструментов, в свободное от работы время. На страницах этого сайта я буду публиковать различные статьи на тему технического творчества — изготовления различных вещей, приборов, инструментов и станков в домашних условиях своими руками.
Бытовой счётчик газа ВК-G4
В
Счетчики газа BK-G4В предназначены для измерения объема потребляемого газа (природного, сжиженного, нефтяного и других неагрессивных газов) в квартирах, индивидуальных домах и других сферах коммунального хозяйства.В
Принцип работы счетчика основан на перемещении подвижных перегородок (диафрагм), расположенных в камерах, при поступлении газа в счетчик. Впуск и выпуск газа, объемный расход которого необходимо измерить, вызывает попеременное движение диафрагм, которые связаны с системой рычагов и редуктором. Редуктор приводит в действие счетный механизм, показания которого отградуированы в м3.В
В
В
Отличительные особенностиВ ВК-G 4:В
В
Компактность конструкции и современный дизайн
Наличие конструктвного исполнения как с правым, так и левым направлениями потока газа
Возможность дополнительного монтажа НЧ генератора IN-Z61 для дистанционной передачи сигнала
Блокировка отсчетного устройства от обратного хода
Высокая чувствительность и точность измерения
Низкие энергетические потери и малая потеря давления
Нечувствительность к загрязнениям
Низкий уровень шума
Высокая коррозийная стойкость применяемых материалов
Длительный срок службы и высокая надежность
1 Назначение и область примененияВ
1.1 Счётчик газа объёмный диафрагменный ВК– G предназначен для измерения количества газа, прошедшего через счётчик – природного, сжиженного, нефтяного и других сухих неагрессивных газов. Область применения счётчика – коммунальное хозяйство и другие сферы деятельности, требующие учета потребления газа. В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В
Смотрите также:В ВК-1.6,В BK-G2.5,В BK-G6,В BK-G10В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В
В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В
Технические характеристики бытовых газовых счетчиковВ ВК-G4
В
|
В |
ВК-G4 |
|
Измеряемая среда |
природный газ, сжиженный газ |
|
Объем цикла, дмВі |
1,2 |
|
Максимальный расход, мВі/ч |
6 |
|
Минимальный расход, мВі/ч |
0,04 |
|
Максимальное рабочее давление,В кПа, для счетчиков с корпусом из листовой стали |
50 |
|
Предел погрешности,В %: |
|
|
отВ QminВ доВ 0,1В Qnom |
В±3 |
|
отВ 0,1В QnomВ доВ Qmax |
В±1,5 |
|
Потеря давления приВ Qmax,В Па |
/span> |
|
Диапазон рабочих температур,В В°С |
от –30 до +50 |
|
Межосевое расстояние,В мм |
110 |
|
Размер резьбы штуцеров, дюйм |
G1Вј |
|
ДУ,В мм |
32 |
|
Габаритные размеры,В мм |
195 Г— 212 Г— 155 |
|
Масса,В кг |
1,9 |
|
Межповерочный интервал, лет |
10 |
В В В В В В В В В В В В В В В В В В В В В В В Комплектность бытового счетчика газаВ ВК G4В
|
Наименование |
Кол-во. |
|
Счётчик газа |
1 |
|
Предохранительные крышки |
2 |
|
Паспорт |
1 |
|
Упаковка |
1 |
|
Комплект монтажный* |
1 |
*по заказу потребителяВ
В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В Устройство и принцип работыВ ВК-G4В В 4.1 Принцип работы счётчика основан на перемещении подвижных перегородок (диафрагм) камер при поступлении газа в В счётчик. Впуск и выпуск газа, расход которого необходимо измерить, вызывает переменное перемещение диафрагм и через систему рычагов, и редуктор приводит в действие счётный механизм.В 4.2 Счётчик подготовлен для дистанционной передачи информации с помощью подключаемого датчика импульсов IN-Z61 (геркон, который даёт 100 импульсов на 1 м 3 ), или системного решения для автоматического считывания данных (AMR).В 5 Указание мер безопасности бытового газового счетчикаВ ВК-G4В В В 5.1 Монтаж, демонтаж и ввод в эксплуатацию счётчика имеют право проводить только специализированные организации, имеющие лицензию Ростехнадзора.В 5.2 Перед монтажом произвести очистку газопровода от загрязнения. При монтаже на открытом воздухе счётчик должен быть предохранён от прямого попадания песка и осадков в виде дождя и снега. Счётчик запрещается использовать как шаблон при сварочных работах.В Запрещается устанавливать счётчик до окончания сварочных работ на газопроводе.В Счётчик должен устанавливаться только в вертикальном положении, и с учётом направления подачи газа к входному патрубку. Направление потока газа указано стрелкой на верхнем корпусе с между патрубками.В В счётчике имеется блокировка от обратного хода счётного механизма. Присоединение счётчика к газопроводу должно исключать возникновение сил, передаваемых на счётчик и вызывающих его порчу.В Поверхность счётчика не должна подвергаться нагреву выше 55оС. Запрещается располагать счётчик над открытым пламенем.В Не допускается соприкосновение дна счётчика с полом. Счётчик малочувствителен к различного рода загрязнениям и не требует установки фильтра.В 5.3 Возможные утечки газа должны быть устранены до введения счётчика в эксплуатацию. Опрессовку системы избыточным давлением проводить до установки счётчика. После установки счётчика места его соединения с коммуникациями должны быть проверены на герметичность.В 5.4 При вводе счётчика в эксплуатацию необходимо убедиться, что давление на входе не превышает 50 кПа (0,5 атм.). При каждом запуске счётчика необходимо обеспечивать плавное заполнение счётчика газом, используя кран, установленный перед счётчиком.В В В 5.5 Ремонт счётчика должен проводиться заводом–изготовителем или специальными мастерскими. После ремонта счётчик должен быть проверен на герметичность, отградуирован и опломбирован поверителем.В ВНИМАНИЕ!В В случае обнаружения каких-либо неисправностей в работе счётчика или появления запаха газа следует немедленно перекрыть кран подачи газа и вызвать специалиста газового хозяйства.В 6 Техническое обслуживание бытовых газовых счетчиковВ 6.1 Счётчик технического обслуживания не требует.В 6.2 Владелец обязан следить за чистотой поверхности счётчика. Для ухода за поверхностью счётчика допускается использовать мыльный раствор и другие бытовые моющие средства. Запрещается протирать поверхности счётчика бензином, керосином и растворителями различных марок.В 6.3 Объём потребляемого газа в м3 (m3), определяется по показаниям отсчётного устройства по первым пяти цифрам, расположенным перед запятой.В 6.4 При эксплуатации счётчика в условиях отличных от нормальных, возможен пересчёт измеренного счётчиком объёма газа с использованием температурных коэффициентов (приведение объёма газа к нормальным условиям при температуре 20 о С ). Пересчёт, осуществляется организацией, реализующей газ потребителям в регионе, при этом коэффициенты, используемые при пересчёте, должны быть утверждены Федеральным органом власти, осуществляющим функции по контролю и надзору в сфере технического регулирования и метрологии.В 7 Упаковка, транспортировка, хранение бытового газового счетчика BK-GВ 7.1 Счётчик упакован в картонную коробку, позволяющую определить типоразмер счётчика и его заводской номер. Патрубки счётчика закрыты крышками, предохраняющими измерительный механизм от попадания грязи при упаковке, транспортировании и хранении.В 7.2 Упакованные счётчики должны быть уложены в соответствие с указанными на коробке манипуляционными знаками В«ВерхВ», В«Хрупкое осторожноВ», В«Беречь от влагиВ». Счётчики перевозят в закрытых транспортных средствах и хранят в сухихВ помещениях при температуре от минус 50 до плюс 50 оС, в которых не должно содержаться пыли и примесей агрессивных паров и газов, вызывающих коррозию.В Перевозку счётчиков воздушным транспортом допускается осуществлять только в отапливаемых герметизированных отсеках.В 7.3 Счётчик является измерительным прибором и, несмотря на высокую надёжность конструкции, требует бережного к себе отношения .В 8 Поверка бытовыз газовых счетчиков BK-GВ Межповерочный интервал – 10 летВ 8.1 По истечении межповерочного интервала счётчик должен быть поверен по ГОСТ 8.324 „Счётчики газа. Методика поверки” на расходах: Q мин. ; Q ном. ; Q макс..В 9 Гарантии изготовителя счетчикаВ 9.1 Гарантийный срок эксплуатации счётчика — 24 месяца со дня ввода в эксплуатацию, но не более 27 месяцев со дня первичной поверки, при условии соблюдения всех норм и требований транспортирования, хранения, монтажа счётчика и при от сутствии внешних и внутренних механических повреждений образовавшихся в процессе транспортирования, хранения, монтажа счётчика и его эксплуатации.В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В
В
В
КупитьВ Бытовой счётчик газа ВК-G 4В узнать цену, присоеденительные размеры, характеристики, запросить схему Вы можете у наших менеджеров.В
В
Доставка
Компания В«Газмашпром» предлагает приобрестиВ Бытовой счётчик газа ВК-G 4В предприятиям России и стран СНГ
Доставка оборудования возможна по следующим городам России:
Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск,В Омск,В Орёл,В Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск,В Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, ЯрославльВ и другие города.В Бытовой счётчик газа ВК-G 4В доставляется во все городаВ Республики Казахстан.
ВернутьсяВ
Раздел: Коммунально-бытовые счетчики газа
Используемые источники:
- https://myschetchik.ru/gaza/bk-g4-i-bk-g4t
- http://maloplatim.ru/vk-g4.html
- https://pouchetu.ru/gazovyj/schyotchik-bk-g4
- https://evmaster.net/gazovye-schetchiki-g4
- https://gazmashprom-s.ru/kommunalno-bytovye/71-bk-g4.html
